EMMA - Trockner Sonnenkönig - Kostenlose Bedienungsanleitung

Produkttyp	Wandmontierter ausziehbarer Wäschetrockner
Marke	Sonnenkönig
Modell	EMMA
Referenz	10610008
Version	1124
Leinenlänge	30 Meter
Empfohlene Montagehöhe	1,80 bis 2,0 Meter
Anzahl der Leinen	8 Leinen
Enthaltene Komponenten	Stahlwinkel mit Rollen (2), Rollen (8), Leinenspanner (1), Wäscheleine (30 m), Schrauben, Muttern, Platten (2)
Hauptmaterial	Stahl für Halterungen, Kunststoff für Rollen
Gewicht (ca.)	1,5 kg
Energieversorgung	Manuell, ohne Strom
Installationstyp	Wandmontage, Bohren erforderlich
Erforderliche Werkzeuge	Stein-/Betonbohrer (Durchmesser 10 mm), Rollgabelschlüssel (13 mm), Wasserwaage, Spitzzange, Dübel und Schrauben (Loch 9 mm)
Hauptfunktion	Wäschetrocknen im Freien oder in belüfteten Innenräumen
Maximale Belastbarkeit	Ca. 15 kg (gleichmäßig auf die Leinen verteilt)
Wartung	Reinigung der Schienen und Überprüfung der Leinenspannung
Reparierbarkeit	Ersatzteile verfügbar (Leine, Rollen, Spanner)
Garantie	2 Jahre (je nach Händler)
Herstellungsland	Deutschland

Häufig gestellte Fragen - EMMA Sonnenkönig

Wie installiere ich den Wäschetrockner EMMA?

Die Installation erfordert die Befestigung der Wandhalterungen in der gewünschten Höhe (zwischen 1,80 und 2,0 Metern), das Spannen der Wäscheleine zwischen den Rollen und das Einstellen der Spannung mit dem Leinenspanner. Befolgen Sie die Schritte in der Anleitung für eine korrekte Montage.

Welche Montagehöhe wird empfohlen?

Die ideale Höhe liegt zwischen 1,80 m und 2,0 Metern, damit die Leinen vom Boden aus leicht erreichbar sind.

Welche Werkzeuge benötige ich für die Installation?

Sie benötigen einen Stein-/Betonbohrer mit einem 10 mm Bohrer, einen Rollgabelschlüssel (13 mm), eine Wasserwaage, eine Spitzzange sowie Schrauben (Loch 9 mm) und passende Dübel für die Wand.

Wie spanne ich die Leinen richtig?

Nachdem Sie die Leine an den Enden befestigt haben, verwenden Sie den Leinenspanner, um die Spannung einzustellen. Drehen Sie den Spanner, bis die Leinen straff sind, und ziehen Sie dann mäßig an den Leinen von jeder Schiene aus, um eine gleichmäßige Spannung zu gewährleisten.

Ist die Wäscheleine im Lieferumfang enthalten?

Ja, das Modell EMMA wird mit 30 Metern Wäscheleine geliefert, ausreichend für 8 Leinen.

Kann ich diesen Wäschetrockner im Innenbereich verwenden?

Ja, er kann in Innenräumen mit guter Belüftung installiert werden, ist aber hauptsächlich für den Außeneinsatz konzipiert.

Wie pflege ich das Produkt?

Reinigen Sie regelmäßig die Schienen und Rollen mit einem feuchten Tuch. Überprüfen Sie die Spannung der Leinen und ziehen Sie sie bei Bedarf nach. Vermeiden Sie Überlastung.

Was tun, wenn eine Leine locker wird?

Verwenden Sie den Leinenspanner, um die Leine nachzuspannen. Ist sie beschädigt, ersetzen Sie sie durch eine Leine mit demselben Durchmesser (als Ersatzteil erhältlich).

Was ist das maximal unterstützte Gewicht?

Das System trägt ca. 15 kg, gleichmäßig auf die 8 Leinen verteilt. Überschreiten Sie diese Last nicht, um Beschädigungen der Befestigungen zu vermeiden.

Kann ich verschlissene Teile ersetzen?

Ja, die Rollen, Spanner und Leinen sind als Ersatzteile erhältlich. Kontaktieren Sie den Kundendienst von Sonnenkönig, um zu bestellen.

BEDIENUNGSANLEITUNG EMMA Sonnenkönig

WÄSCHELEINENSET EMMA

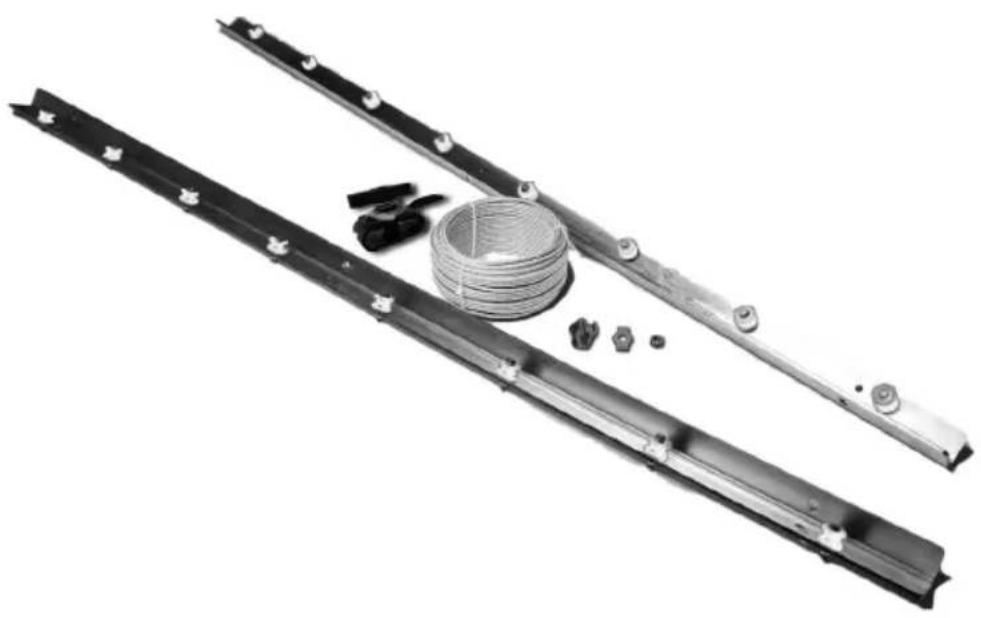

ZUBEHÖR WÄSCHETROCKNER

01 - INHALTSVERZEICHNIS

01 - INHALTSVERZEICHNIS 02
02 - LIEFERUMFANG 04
03 - MONTAGE 06

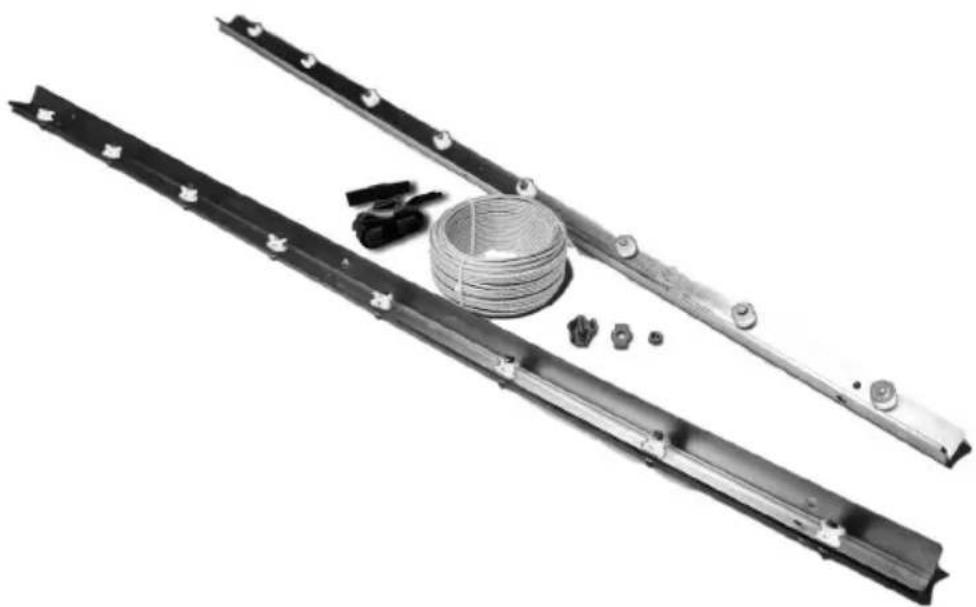

02 - LIEFERUMFANG

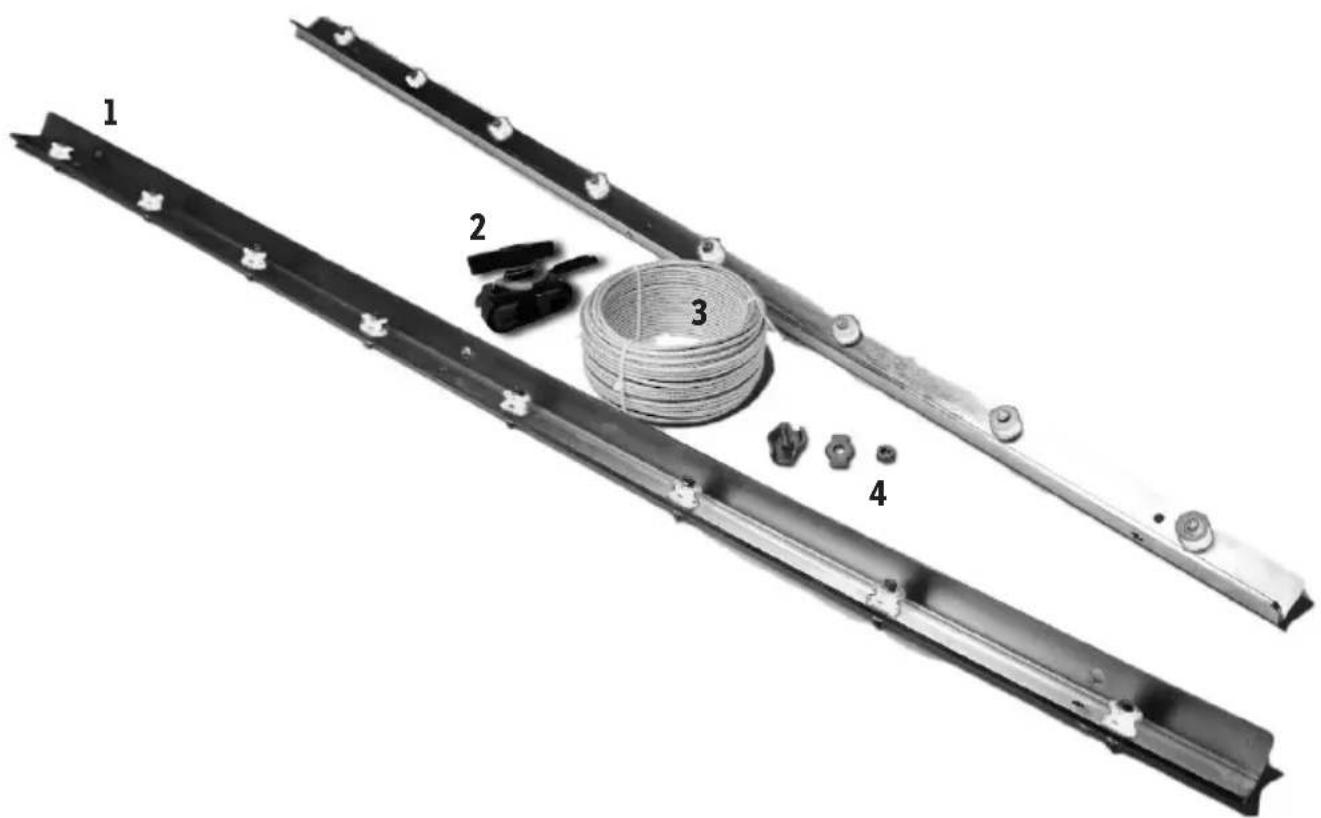

Nr Beschreibung Menge

1 Winkelschiene 1.2m aus Stahl inkl. 8 Rollen vormontiert 2
2 Leinenspanner 1
3 Wäscheleine 30 m 1
4 Klemmschraube, Mutter, Platte 2

1 2 3 4

03 - MONTAGE

HILFSMITTEL

• Einen Stein/Betonbohrer mit 10er Aufsatz
  • einen Schraubenschlüssel Grösse 13
• Idealerweise eine Wasserwage
• eine Beisszange
• Schrauben (Loch 9mm) und die passenden Dübel für individuelle Befestigung an der Wand

01

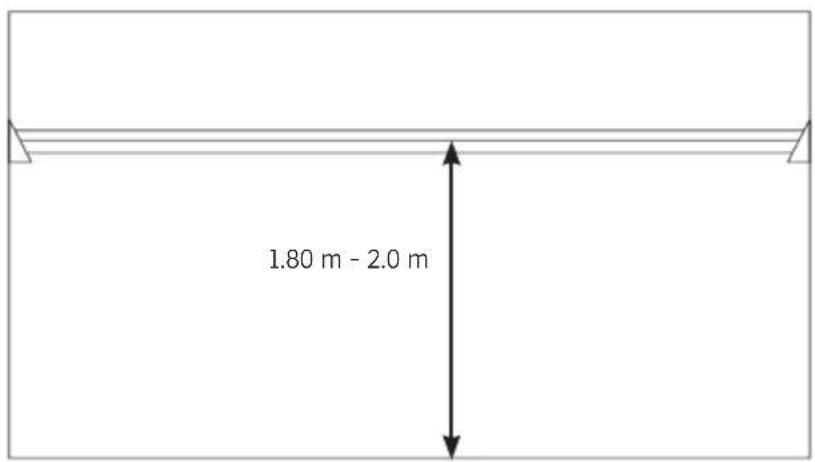

LEINENHÖHE

Die Leinen sollten vom Boden her bequem erreichbar sein. Ideale Montagehöhe ist daher in der Regel ca. 1.80 - 2.0 Meter.

1.80 m - 2.0 m

02

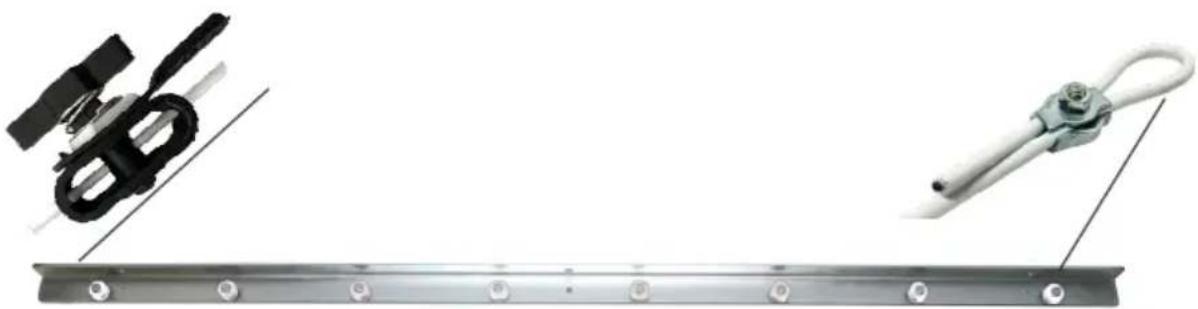

INSTALLATION DER WINKELSCHIENEN/TRÄGERSCHIENEN

Halten Sie die Trägerschiene an die Wand, markieren und bohren Sie auf der gewünschten Position das erste Loch. Setzen Sie den Dübel ein und schrauben Sie die Leiste provisorisch leicht an. Nun können mit Hilfe der Wasserwaage und eines Bleistifts die restlichen Löcher genau eingezeichnet und gebohrt werden. Gleiches Vorgehen auf der gegenüberliegenden Wand.

Bilden Sie aus einem Ende eine Schlaufe und drücken Sie es in die Klemmschraube. Befestigen Sie die Schlaufe mittels Platte, Mutter und dem 8er Schlussel.

1. Platte mit Mutter anschrauben

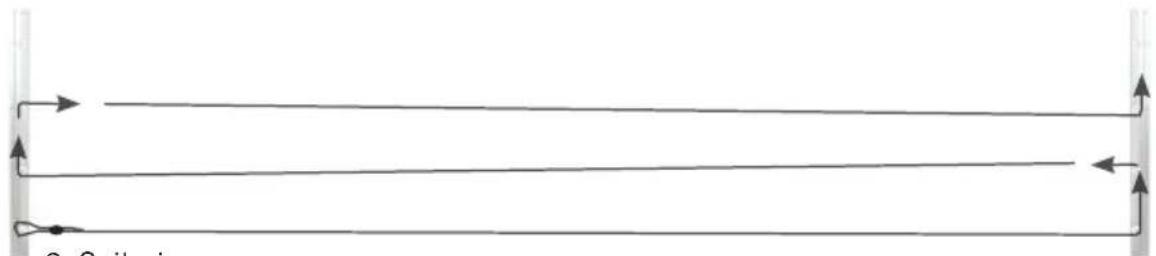

Legen Sie nun die fertige Schlaufe über die erste Rolle ganz aussen und ziehen Sie die Leine nun zur gegenüberliegenden Wand, um die äussersten beiden Rollen und wieder zurück etc.

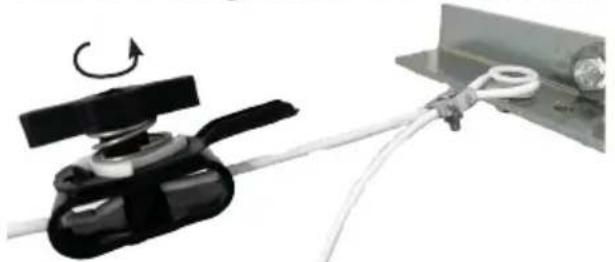

Legen Sie das Seil in das hinterste Rad. Führen Sie den Leinenspanner am Ende ca. 5-10 cm vor das letzte Rad ein. Halten Sie das Ende fest und ziehen Sie die Seile nacheinander fester. Danach nehmen Sie die hinterste Leinen unter und wiederholen die Bildung der Schlaufe (Teil 1). Achten Sie darauf, dass die Schlaufe genünged gross ist. Hängen Sie die fertige Schlaufe (noch nicht komplett festgeschraubt) in das letzte Rad ein. Durch Drehen des Leinenspanners wird alles enger. Ziehen Sie nachmals der Reige nach alle Leinen runter. (Spiehe Bild Spannung) Mit Umdrehungen am Seilspanner wird die Leine nun im Spanner fixiert. Das restliche Seil kann nun mit einer Zange mit ca. 3 cm Überstand abgezwackt werden.

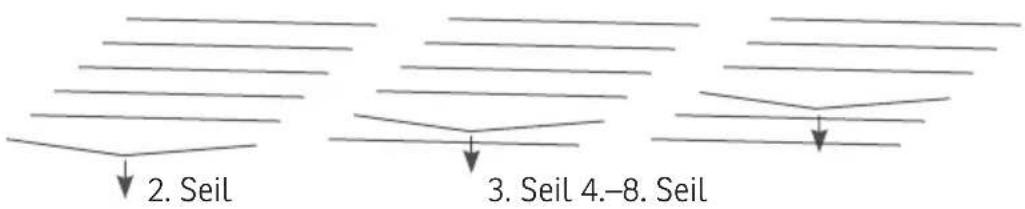

Für eine gleichmässige Spannung über das gesamte System ziehen Sie nun das Seil ab der zweiten Bahn (der Bahn, welche derjenigen mit der Schlaufe folgt) mit mässigem Zug nach unten, dann der Reihe nach die weiteren Bahnen. Dadurch liegt der Rest des Seiles am Schluss auf der letzten Bahn und kann mit dem Seilspanner einfach aufgerollt werden.

EMMA

ACCESSORIES TUMBLE DRYER

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel: [phone]

0.14 Cent/Minute

N° Article 10610008

Version 1124

01 - TABLE OF CONTENTS

01 - TABLE OF CONTENT 06

02 - PART DESCRIPTION 06

03 - INSTALLATION 07

02 - PART DESCRIPTION

Nr Description Quantity

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel: [phone]

0.14 Cent/Minute

N° Article 10610008

Version 1124

01 - TABLE DES MATIÈRES

01 - TABLE DES MATIÈRES 10

02 - DESCRIPTION PARTIELLE 10

03 - ASSEMBLÉE 11

02 - DESCRIPTION PARTIELLE

Nr Description Quantité

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel: [phone]

0.14 Cent/Minute

N° articolo 10610008

Versione 1124

01 - INDICE

01 - INDICE 14

02 - NOMINATIONE DELLE PARTI 14

03 - ASSEMBLAGGIO 15

02 - DESCRIPTION PARTIELLE
