WTV 417 - Waschmaschine/Trockner MIELE - Kostenlose Bedienungsanleitung

Produkttyp	Waschtrockner
Marke	Miele
Modell	WTV 417
Abmessungen (H × B × T)	85 × 60 × 63 cm
Gewicht	80 kg
Waschkapazität	7 kg
Trockenkapazität	4 kg
Maximale Schleuderdrehzahl	1400 U/min
Energieeffizienzklasse	A
Wasserverbrauch pro Zyklus	50 L
Geräuschpegel (Waschen)	52 dB(A)
Geräuschpegel (Schleudern)	74 dB(A)
Stromversorgung	230 V / 10 A / 50 Hz
Waschleistung	2200 W
Trockenleistung	1800 W
Länge des Netzkabels	1,5 m
Installationsart	Freistehend oder stapelbar mit WTV Kit
Sicherheit	Wasserschutz, Kindersicherung, automatische Abschaltung
Wartung	Reinigung des Flusenfilters, Entleeren des Kondenswassertanks
Ersatzteile	Erhältlich bei Miele Fachhändlern

Häufig gestellte Fragen - WTV 417 MIELE

Wie installiere ich das WTV-Stacking-Kit korrekt?

Folgen Sie den Schritten der Anleitung: Legen Sie den Rahmen auf die Waschmaschine, richten Sie ihn aus, markieren Sie die Bohrpunkte, tragen Sie Silikon auf die Löcher auf und befestigen Sie den Rahmen mit 10 Schrauben. Stellen Sie dann die Füße des Trockners auf 14 mm ein und setzen Sie ihn auf den Rahmen.

Kann ich die Waschmaschine ohne den WTV-Rahmen verwenden?

Nein, da die verbleibenden Befestigungslöcher die Abdeckung undicht machen. Sie müssen entweder die Löcher mit Silikon verschließen oder eine neue Abdeckung montieren.

Was tun, wenn der Trockner falsch transportiert wurde?

Lassen Sie den Wärmepumpentrockner eine Stunde lang stehen, bevor Sie ihn anschließen, um Schäden an der Wärmepumpe zu vermeiden.

Wie stelle ich die Füße des Trockners für das Stacking ein?

Schrauben Sie die Füße mit einem Schlüssel auf eine Höhe von 14 mm (9/16 Zoll) heraus.

Wo finde ich Ersatzteile für das WTV-Kit?

Ersatzteile sind bei autorisierten Miele-Händlern oder auf der Miele-Website erhältlich.

Wie hoch sind die Wasch- und Trockenkapazität der WTV 417?

Die Waschkapazität beträgt 7 kg und die Trockenkapazität 4 kg. Diese Werte können je nach Programm und Textilart variieren.

Wie reinige ich den Flusenfilter?

Öffnen Sie die Filterklappe (normalerweise unten rechts), entnehmen Sie den Filter, reinigen Sie ihn unter fließendem Wasser und setzen Sie ihn nach vollständiger Trocknung wieder ein.

Warum muss der Kondenswassertank entleert werden?

Das Kondenswasser aus dem Trocknen wird in einem Tank gesammelt. Wenn dieser voll ist, stoppt das Trockenprogramm. Leeren Sie ihn nach jedem Gebrauch.

Kann ich die Waschmaschine und den Trockner nebeneinander statt stapeln installieren?

Ja, die WTV 417 ist für freistehende Aufstellung ausgelegt. Wenn Sie nicht stapeln, entfernen Sie nicht die Abdeckung der Waschmaschine und bohren Sie keine Löcher.

Wie entriegle ich die Blende des Trockners bei der Installation?

Drücken Sie auf die Entriegelungsklammern unter der Blende, neigen Sie sie dann und ziehen Sie sie vorsichtig ab.

BEDIENUNGSANLEITUNG WTV 417 MIELE

Produktgruppe 19 – Umbau- und Montageanweisung

1 von 16 – M.-Nr. 06958933

WTV417

de	Wasch-Trocken-Verbindungs-bausatz417	en	Washer-dryerstackingkit417	fr	Cadredesuperpositionlave-linge/sèche-lingeWTV417
ni	Was-droger-tussenstuk417	no	Vask-tørk-mellomsats(WTV)417	sv	Byggsatsförtvätt/tork-pelare,WTV417
it	KitdigiunzionepercolonnabucatoWTV417	es	Juegodeuniónparalavadorasecadora417	ru	Монтажный комплектWTV417
am	Washer-DryerStackKit417

1

2

Produktgruppe 19 – Umbau- und Montageanweisung, 2 von 16, M.-Nr. 06958933

Produktgruppe 19 – Umbau- und Montageanweisung, 3 von 16, M.-Nr. 06958933

Produktgruppe 19 – Umbau- und Montageanweisung

4 von 16 – M.-Nr. 06958933

de

Benötigte Teile

Anzahl – M.-Nr. – Benennung

06889700 – Wasch-Trocken-Verbindungsbausatz WTV417

Montageanweisung

Hinweis

Für Waschautomaten der Baureihen W4000 und W6000 mit Pultblende (72°) in Kombination mit Trockenautomaten der Baureihe T7000.

Achtung!

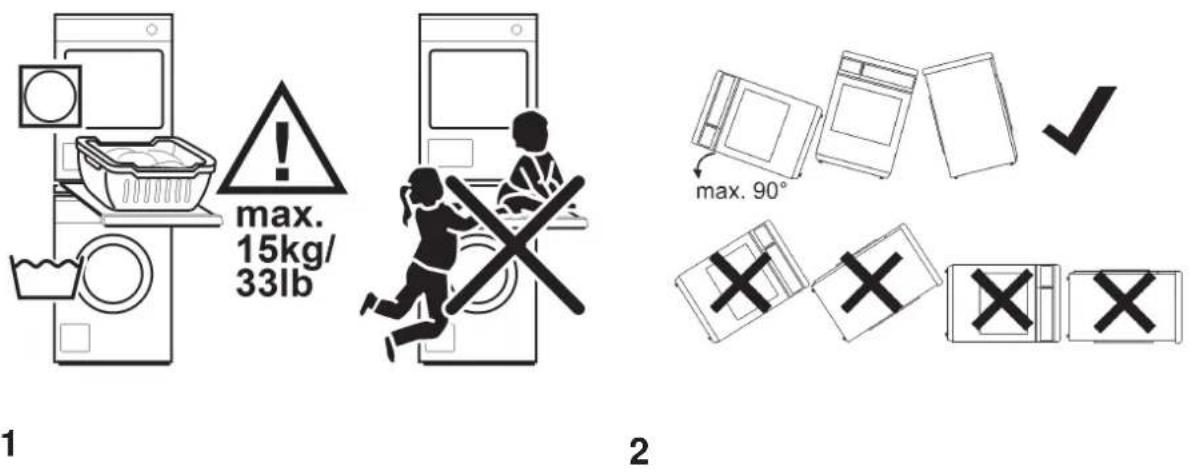

Wärmepumpentrockner so transportieren, wie in Abb. 2 dargestellt. Wenn der Trockner entgegen dieser Beschreibung transportiert wurde, den Trockner erst nach 1 Stunde Stillstandzeit wieder elektrisch anschließen. Sonst kann die Wärmepumpe Schaden nehmen.

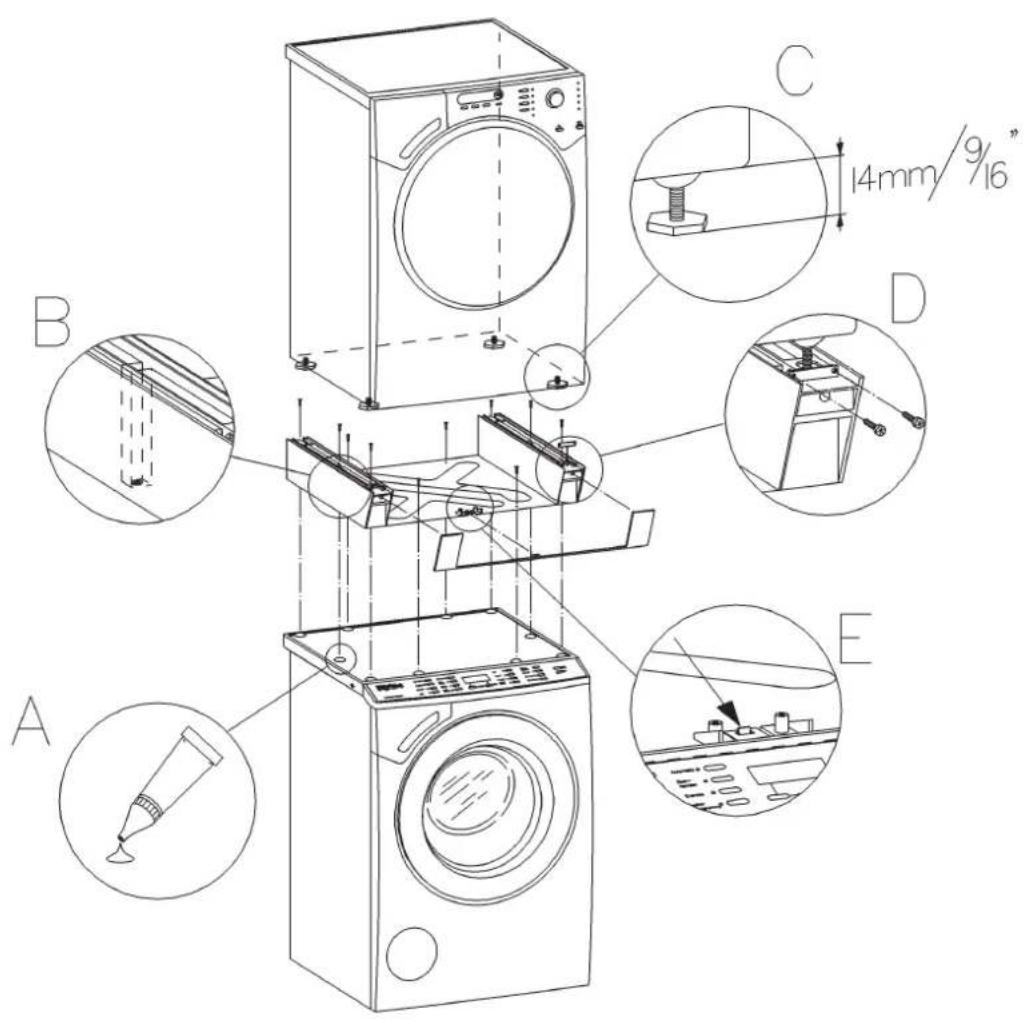

Rahmen mit eingeschobener Schublade auf den Waschautomaten-Deckel legen. Rahmen so ausrichten, dass die Blende bündig zur Waschautomaten-Blende ist. Mit einer Hand den Rahmen fest in der ausgerichteten Position halten. Mit der anderen Hand die Schublade herausziehen, vorne anheben und dann abnehmen. Schraubpunkte für den Rahmen auf dem Waschautomaten-Deckel markieren. Rahmen vom Waschautomaten-Deckel herunternehmen. An den Schraubmarkierungen Silikon auf den Waschautomaten-Deckel auftragen. Durchmesser ca. 25 mm (1 Zoll), siehe Abb. 3, Pos. A. Rahmen erneut auf den Waschautomaten-Deckel auflegen und Rahmen so ausrichten, dass die Blende bündig zur Waschautomaten-Blende ist. WTV-Rahmen mit zehn Senkholzschrauben auf Waschautomaten-Deckel befestigen, siehe Abb. 3, Pos. B. Bei Kondens-/Wärmepumpentrocknern: Kondenswasserbehälter leeren. Trockenautomat-Füße auf 14 mm (9/16 Zoll) einstellen, siehe Abb. 3, Pos. C. Blende entrasten und abziehen, siehe Abb. 3, Pos. E. Trockenautomaten auf den WTV in die Führungsschienen stellen, siehe Abb. 3, Pos. D. Sicherungen an den Führungsschienen anbringen und befestigen, siehe Abb. 3, Pos. D. Blenden aufstecken und verrasten, siehe Abb. 3, Pos. E. Schublade einsetzen, einschieben und wieder öffnen. Schublade durch Ziehen an der Führungsschiene und gleichzeitiges Gegenhalten der Schublade einrasten. Bei Bedarf Schubladenblende justieren: siehe Abb. 4. Befestigungsschraube lösen. Schubladenblende durch Justierschraube einstellen. Befestigungsschraube anziehen. Bei Bedarf Schubladenblende abnehmen: siehe Abb. 5. Schubladenblende-Entriegelung drücken und Schubladenblende nach oben abnehmen. Bei Bedarf Schubladenblende befestigen: Schubladenblende von oben nach unten aufstecken und andrücken.

Produktgruppe 19 Umbau- und Montageanweisung

5 von 16 M.-Nr. 06958933

Gefahr!

Stromschlaggefahr, Gefahr von Geräteschäden nach der Demontage:

Wenn der WTV demontiert wird, ist der Deckel des Waschautomaten durch die verbleibenden Löcher nicht ausreichend dicht. Der Waschautomat kann nicht mehr sicher betrieben werden.

Bevor der Waschautomat wieder ohne den WTV betrieben wird, die Dichtigkeit des Deckels durch eine der folgenden Maßnahmen sicherstellen:

• Die Löcher im Deckel mit Silikon verschließen, oder

- einen neuen Deckel auf den Waschautomaten montieren. (Deckel ist beim Miele Fachhandel erhältlich.)

Stromschlaggefahr bei der Deckelmontage:

Die Demontage/Montage des Deckels darf nur von einer Elektro-Fachkraft unter Berücksichtigung der gültigen Sicherheitsbestimmungen durchgeführt werden.

Vor Wartungs- und Instandsetzungsarbeiten das Gerät von der elektrischen Versorgung trennen.

de

en

Erforderliche Teile

Menge Mat.-Nr. Bezeichnung

06889700 Waschmaschinen-Trockner-Stapelset WTV417

Montageanleitung

Hinweis

Produktgruppe 19 Umbau- und Montageanweisung

6 von 16 M.-Nr. 06958933

Menge Mat.-Nr. Bezeichnung

06889700 Stapelrahmen für Waschmaschine/Trockner WTV417

Montageanleitung

Hinweis

Produktgruppe 19 Umbau- und Montageanweisung

7 von 16 M.-Nr. 06958933

Produktgruppe 19 – Umbau- und Montageanweisung

8 von 16 – M.-Nr. 06958933

Let op!

Produktgruppe 19 – Umbau- und Montageanweisung

9 von 16

M.-Nr. 06958933

Pas op!

Gefahr durch elektrischen Schlag, das Gerät kann bei der Montage beschädigt werden:

Produktgruppe 19 – Umbau- und Montageanweisung

10 von 16

M.-Nr. 06958933

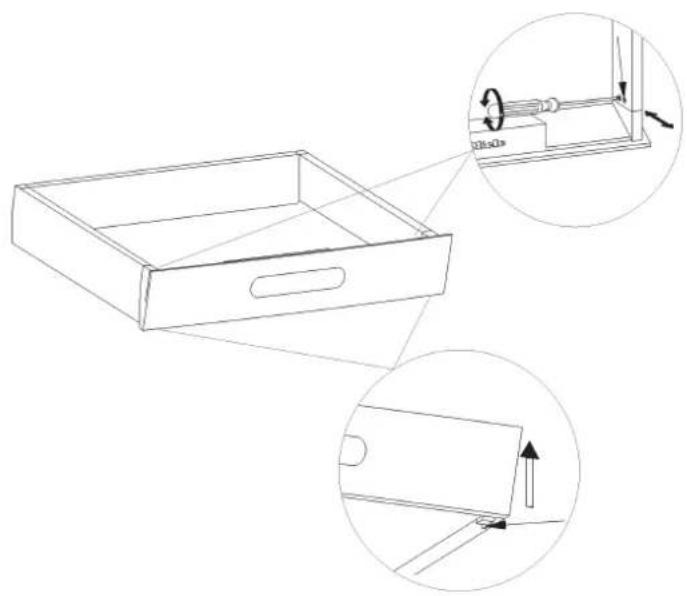

Falls erforderlich, das Panel an der Schublade justieren: siehe Abb. 4. Die Schraube lösen. Das Schubladenpanel mithilfe der Justierschraube einstellen. Die Schraube wieder anziehen. Falls erforderlich, das Schubladenpanel abnehmen: siehe Abb. 5. Das Schubladenpanel lösen, indem man es nach oben drückt und abzieht. Falls erforderlich, das Schubladenpanel befestigen: Das Schubladenpanel von oben nach unten aufsetzen und aufschieben.

Warnung!

Produktgruppe 19 – Umbau- und Montageanweisung

11 von 16

Produktgruppe 19, Umbau- und Montageanweisung

12 von 16, M.-Nr. 06958933

Produktgruppe 19, Umbau- und Montageanweisung

13 von 16, M.-Nr. 06958933

Produktgruppe 19, Umbau- und Montageanweisung

14 von 16, M.-Nr. 06958933

ru

Erforderliche Teile

Produktgruppe 19, Umbau- und Montageanweisung

15 von 16, M.-Nr. 06958933

Gefahr!

Produktgruppe 19, Umbau- und Montageanweisung

16 von 16, M.-Nr. 06958933
