BEDIENUNGSANLEITUNG FEH5LV114 ELECTROLUX

DE Benutzerinformation | Herd 33

Schlossstrasse 1 4133 Pratteln

Comercialstrasse 19 7000 Chur

Service-Helpline 0848 848 111 [e-mail]

Points de vente de rechange

Industriestrasse 10, 5506 Mägenwil, Tel. [phone]

Willkommen bei Electrolux! Danke, dass Sie sich für unser Gerät entschieden haben.

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur erhalten Sie hier:

www.electrolux.com/support

Änderungen vorbehalten.

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE.... 33
2. SICHERHEITSANWEISUNGEN 36
3. MONTAGE.... 39
4. GERÄTEBESCHREIBUNG......42
5. VOR DER ERSTEN INBETRIEBNAHME 42
6. KOCHFELD - TÄGLICHER GEBRAUCH....43
7. KOCHFELD - HINWEISE UND TIPPS....44
8. KOCHFELD - REINIGUNG UND PFLEGE 45
9. BACKOFEN - TÄGLICHER GEBRAUCH 46
10. BACKOFEN - UHRFUNKTIONEN 47
11. BACKOFEN - VERWENDUNG DES ZUBEHÖRS....48
12. BACKOFEN - HINWEISE UND TIPPS 49
13. BACKOFEN - REINIGUNG UND PFLEGE 56
14. FEHLERBEHEBUNG....58
15. ENERGIEEFFIZIENZ....59
16. GARANTIE....61
17. UMWELTTIPPS....62

1. ⚠SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem

Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.
• Dieses Gerät ist nur für den häuslichen Gebrauch im Haushalt in Innenräumen konzipiert.
• Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.
  • Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.
• Dieses Gerät muss mit einem Kabel des Typs H05VV-F an die Stromversorgung angeschlossen werden, das der Temperatur der Rückwand standhält.
• Dieses Gerät ist für den Gebrauch bis zu einer Höhe von 2000 m über dem Meeresspiegel vorgesehen.

- Dieses Gerät ist nicht für die Verwendung auf Schiffen, Booten oder anderen Wasserfahrzeugen vorgesehen.

- Installieren Sie das Gerät nicht hinter einer Dekortür, um eine Überhitzung zu vermeiden.

- Installieren Sie das Gerät nicht auf einer Plattform.

- Bedienen Sie das Gerät keinesfalls über eine externe Zeitschaltuhr oder ein separates Fernbedienungssystem.

- WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann ggf. zu einem Brand führen.

- Verwenden Sie niemals Wasser, um das Kochfeuer zu löschen. Schalten Sie das Gerät aus und löschen Sie Flammen beispielsweise mit einer Löschdecke oder einem Deckel.

• VORSICHT: Der Garvorgang muss überwacht werden. Ein kurzer Garvorgang muss kontinuierlich überwacht werden.

- WARNUNG: Brandgefahr: Lagern Sie keine Gegenstände auf den Kochflächen.

- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.

- Benutzen Sie keine scharfen Scheuermittel oder Metallschaber zum Reinigen der Glastür oder des gläsernen Klappdeckels des Kochfelds; sie könnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.

- Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf die Oberfläche des Kochfelds gelegt werden, da diese heiß werden können.

- WARNUNG: Falls die Oberfläche einen Sprung hat, schalten Sie das Gerät aus, um die Gefahr eines Stromschlags zu vermeiden. Falls das Gerät direkt mit dem Stromnetz verbunden ist und nicht getrennt werden kann, nehmen Sie die Sicherung für den Anschluss heraus, um die Stromversorgung zu unterbrechen. Verständigen Sie in jedem Fall das autorisierte Servicezentrum.

• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
• Verwenden Sie stets Topfhandschuhe, um Zubehör oder Geschirr herauszunehmen oder zu verstauen.
• Trennen Sie das Gerät vor Wartungsarbeiten von der Stromversorgung.
• WARNUNG: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Servicezentrum oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.
• Seien Sie beim Anfassen der Aufbewahrungsschublade vorsichtig. Sie kann heiß werden.

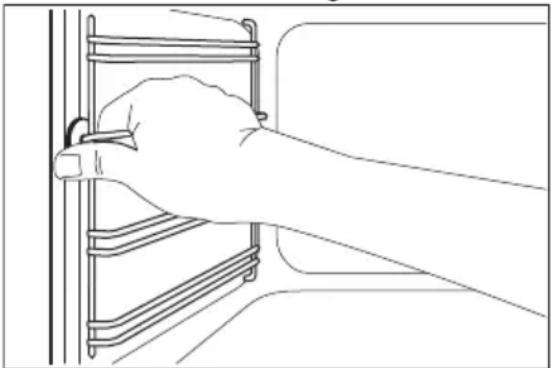

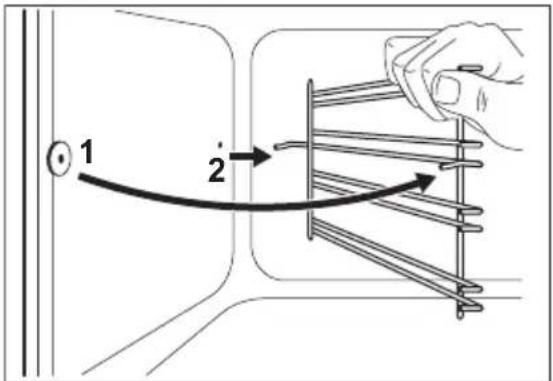

• Ziehen Sie die Einhängegitter zuerst vorne und dann hinten von den Seitenwänden weg. Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.
  • Die Mittel zum Trennen müssen gemäß den Verdrahtungsregeln in die feste Verkabelung integriert werden.
• WARNUNG: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von ihm in der Bedienungsanleitung als geeignet empfohlene Schutzabdeckungen oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNUNG!

Nur eine qualifizierte Fachkraft darf die Montage des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen

Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Ziehen Sie das Gerät nicht am Griff.
- Das Küchenmöbel und die Einbaunische müssen die passenden Abmessungen aufweisen.
• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
- Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.
- Einige Teile des Geräts sind stromführend. Das Küchenmöbel muss auf allen Seiten mit dem Gerät abschließen, um einen Kontakt mit stromführenden Teilen zu vermeiden.
• Die Seiten des Geräts dürfen nur an Geräte oder Einheiten in gleicher Höhe angrenzen.
- Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.
- Bringen Sie einen Kippschutz an, um das Umkippen des Geräts zu verhindern. Siehe hierzu das Kapitel Montage.

2.2 Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen,.
  • Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, dass das Netzkabel die Gerätetür oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Gerät eingeschaltet oder die Tür heiß ist.
• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile

müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
  • Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
• Schließen Sie die Gerätetür ganz, bevor Sie den Netzstecker in die Steckdose stecken.

2.3 Gebrauch

WARNUNG!

Verletzungs- und Verbrennungsgefahr. Stromschlaggefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Schalten Sie das Gerät nach jedem Gebrauch aus.
• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann Warmluft austreten.
• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es in Kontakt mit Wasser gerät.

• Verwenden Sie das Gerät nicht als Arbeitsfläche und bringen Sie keine Lebensmittel direkt damit in Kontakt.

• Verwenden Sie das Gerät nicht als direkte Kochfläche. Zum Kochen muss immer geeignetes Kochgeschirr zum Einsatz kommen.

• Verwenden Sie keine Aluminiumfolie oder andere Materialien zwischen der Kochfläche und dem Kochgeschirr, sofern vom Hersteller dieses Geräts nicht anders angegeben.
• Verwenden Sie nur vom Hersteller empfohlenes Zubehör für dieses Gerät.
• Verwenden Sie immer Glas und Gläser, die zum Einkochen geeignet sind.

WARNUNG!

Brand- und Explosionsgefahr.

• Öle und Fette können beim Erhitzen brennbare Dämpfe freisetzen. Halten Sie Flammen oder erhitzte Gegenstände während des Kochens von Fetten und Ölen fern.
  • Die Dämpfe, die heißes Öl freisetzt, können zu einer spontanen Verbrennung führen.
• Gebrauchtes Öl, das Speisereste enthalten kann, kann schon bei einer niedrigeren Temperatur einen Brand verursachen als Öl, das zum ersten Mal verwendet wird.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.
• Lassen Sie beim Öffnen der Tür keine Funken oder offenen Flammen mit dem Gerät in Kontakt kommen.
• Öffnen Sie die Gerätetür vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen.

WARNUNG!

Risiko von Schäden am Gerät.

• Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden:
  – stellen Sie feuerfeste Formen oder andere Gegenstände nicht direkt auf den Boden des Geräts.
  – Legen Sie keine Alufolie direkt auf die Bodenplatte des Garraums.

– Füllen Sie kein Wasser direkt in das heiße Gerät.
– Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen.
– Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfältig vor.

• Verfärbungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.
• Verwenden Sie eine tiefe Pfanne für feuchte Kuchen. Fruchtsäfte verursachen Flecken, die dauerhaft sein können.
• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
• Lassen Sie Kochgeschirr nicht leerkochen.
• Achten Sie darauf, dass keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen nicht mit leerem Kochgeschirr oder ohne Kochgeschirr ein.
• Kochgeschirr aus Gusseisen, Aluminium oder mit einem beschädigten Boden kann Kratzer verursachen. Heben Sie diese Gegenstände immer an, wenn Sie sie auf der Kochfläche bewegen müssen.

2.4 Reinigung und Pflege

WARNUNG!

Verletzungsgefahr, Brandgefahr oder Beschädigung des Geräts.

• Schalten Sie vor Wartungsarbeiten immer das Gerät aus.
  Ziehen Sie den Netzstecker aus der Netzsteckdose.
• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.
• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.
• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!
• Fett- oder Speisereste im Gerät können einen Brand verursachen.

• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.

• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Verwenden Sie keine Scheuermittel, Scheuerschwämme, scharfe Reinigungsmittel oder Metallgegenstände.

• Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf der Verpackung.
• Reinigen Sie die katalytische Emailbeschichtung (falls vorhanden) nicht mit Reinigungsmitteln.

2.5 Innenbeleuchtung

WARNUNG!

Stromschlaggefahr.

• Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen

Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.

- Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.

- Verwenden Sie nur Lampen mit der gleichen Leistung.

2.6 Wartung

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.
• Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

2.7 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

• Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer Gemeindeverwaltung.
• Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

3. MONTAGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

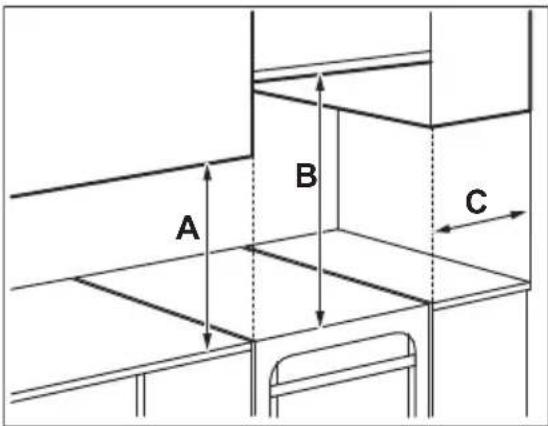

3.1 Standort des Geräts

Installiere den Herd nicht in der Nähe des Waschbeckens oder des Schranks mit Waschbecken. Feuchtigkeit / Wassertropfen können zwischen der Seitenwand und dem Schrank eindringen und mit der Zeit die Farbe der Seitenwand beschädigen.

Sie können Ihr freistehendes Gerät mit Schränken an einer oder zwei Seiten und in der Ecke installieren.

Die Mindestabstände für die Montage sind der Tabelle zu entnehmen.

A B C

Mindestabstände

Abmessungen mm

A 400

B 650

C 150

3.2 Technische Daten

Spannung 400 V

Frequenz 50 - 60 Hz

Geräteklasse 1

Abmessungen mm

Höhe 858

Breite 500

Tiefe 600

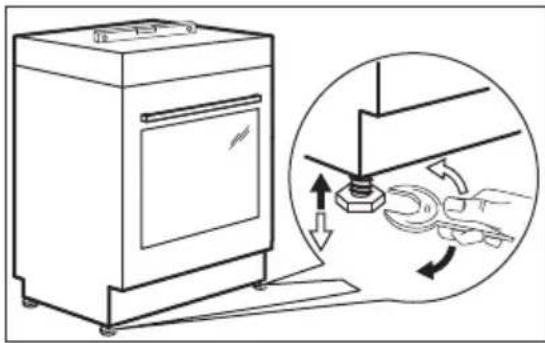

3.3 Ausrichten des Geräts

Richten Sie das Gerät mit den unten angebrachten Schraubfüßen so aus, dass sich die Oberfläche des Geräts auf einer Ebene mit den angrenzenden Oberflächen befindet.

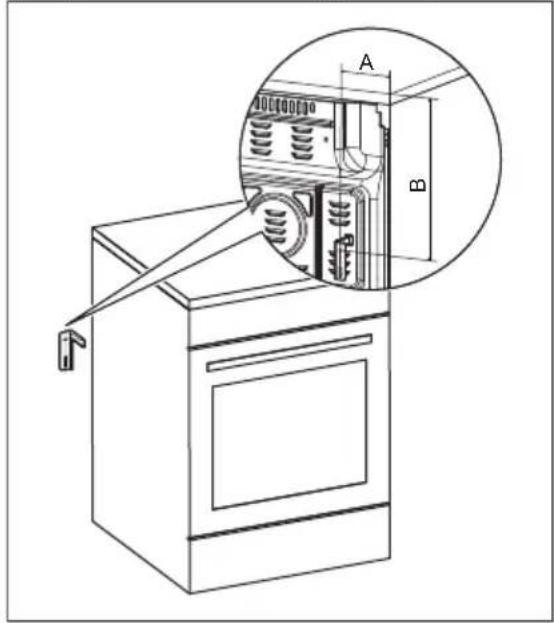

3.4 Kippschutz

Stellen Sie die richtige Höhe und Fläche für das Gerät ein, bevor Sie den Kippschutz anbringen.

VORSICHT!

Stellen Sie sicher, dass Sie den Kippschutz in der richtigen Höhe anbringen.

Stellen Sie sicher, dass die Oberfläche hinter dem Gerät eben ist.

Sie müssen den Kippschutz installieren. Wenn Sie ihn nicht installieren, kann das Gerät kippen.

Ihr Gerät hat das auf dem Bild gezeigte Symbol (falls zutreffend), um Sie an die Installation des Kippschutzes zu erinnern.

1. Installieren Sie den Kippschutz B – 343 mm unterhalb der Oberseite des Geräts und A – 67 mm von der Seite des Geräts im kreisförmigen Loch in einer Halterung. Verschrauben Sie ihn in festem Material oder benutzen Sie eine geeignete Verstärkung (Wand).

1. Sie finden das Loch auf der linken Seite auf der Rückseite des Geräts. Heben Sie die Vorderseite des Geräts an und stellen Sie es in die Mitte des Raums zwischen den angrenzenden Küchenmöbeln. Wenn der Abstand zwischen den Arbeitsschränken größer als die Breite des Geräts ist, müssen Sie das Seitenmaß anpassen, um das Gerät zu zentrieren.

Wenn Sie die Abmessungen des Herds geändert haben, müssen Sie die Kippschutzanbringung korrekt ausrichten.

VORSICHT!

Wenn der Abstand zwischen den Arbeitsschränken größer als die Breite des Geräts ist, müssen Sie das Seitenmaß auf die Mitte des Geräts einstellen.

3.5 Elektrische Installation

WARNUNG!

Der/die Hersteller: in ist nicht verantwortlich, wenn Sie die Sicherheitsvorkehrungen in den Sicherheitskapiteln nicht befolgen.

Das Gerät wird ohne Netzstecker oder Netzkabel geliefert. Die Anschlussklemme befindet sich hinter der Rückwand.

WARNUNG!

Bevor Sie das Netzkabel an die Klemme anschließen, messen Sie die Spannung zwischen den Phasen im Hausnetz. Schauen Sie dann auf das Anschlussetikett auf der Rückseite des Geräts, um die richtige elektrische Installation durchzuführen. Diese Reihenfolge der Schritte verhindert Installationsfehler und Schäden an den elektrischen Komponenten des Geräts.

Einsetzbare Kabeltypen für verschiedene Phasen:

Phase Mindestdurchmesser des Kabels

13 × 1,5 ~mm^2

3 mit Nullleiter 5 x 1,5 mm²

WARNUNG!

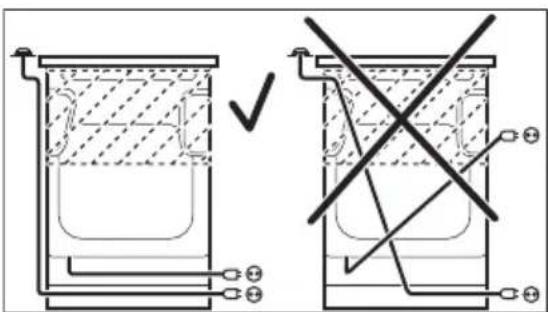

Das Netzkabel darf den in der Abbildung schattierten Teil des Geräts nicht berühren.

4. GERÄTEBESCHREIBUNG

4.1 Gesamtansicht

1 12 3 4 10 4 3 2 1 6 7 8 9

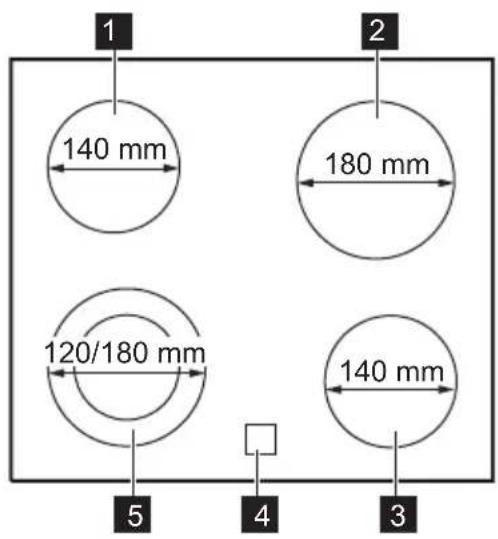

4.2 Anordnung der Kochflächen

1 140 mm 2 180 mm 120/180 mm 140 mm 5 4 3

1 Kochfeld-Einstellknöpfe
2 Temperaturanzeige/-symbol
3 Temperaturwahlknopf
4 Elektronischer Programmspeicher
5 Backofen-Einstellknopf
6 Heizelement
7 Lampe
8 Ventilator
9 Einschubschienen, herausnehmbar
10 Einschubebenen

1 Kochzone 1200 W
2 Kochzone 1800 W
3 Kochzone 1200 W
4 Restwärmeanzeige
5 Kochzone 700 / 1700 W

5. VOR DER ERSTEN INBETRIEBNAHME

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

5.1 Erstaufheizen und Reinigung

Das leere Gerät vor der ersten Inbetriebnahme und dem ersten Kontakt mit Lebensmitteln aufheizen. Das Gerät kann unangenehmen Geruch und Rauch abgeben. Lüften Sie den Raum während des Aufheizens.

1. Entfernen Sie alle Zubehörteile und die herausnehmbaren Einhängegitter aus dem Gerät.
2. Stellen Sie die Funktion □Stellen Sie die maximale Temperatur ein. Lassen Sie das Gerät für 1 Std laufen.
3. Stellen Sie die Funktion .Stellen Sie die maximale Temperatur ein. Die maximale Temperatur für diese Funktion beträgt 210 °C. Lassen Sie das Gerät 15 Min eingeschaltet.
4. Stellen Sie die Funktion .Stellen Sie die maximale Temperatur ein. Lassen Sie das Gerät für 15 Min laufen.
5. Schalten Sie das Gerät aus und warten Sie, bis es abgekühlt ist.
6. Reinigen Sie das Gerät und das Zubehör nur mit einem Mikrofasertuch, warmem Wasser und einem milden Reinigungsmittel.
7. Setzen Sie die Zubehörteile und die entnehmbaren Einhängegitter wieder in ihre ursprüngliche Position ein.

5.2 Einstellen der Uhrzeit

Die Uhrzeit muss vor der Inbetriebnahme des Backofens eingestellt werden.

Die Anzeige ⏻ blinkt, wenn Sie das Gerät an die Stromversorgung anschließen, nach einem Stromausfall und wenn der Timer nicht eingestellt ist.

Stellen Sie die Uhrzeit mit oder ein. Nach etwa 5 Sekunden hört die Anzeige auf zu blinken und zeigt die eingestellte Uhrzeit an.

5.3 Ändern der Uhrzeit

i

Sie können die Uhrzeit nicht ändern, wenn eine der Funktionen in Betrieb ist.

Drücken Sie wiederholt, bis die Anzeige für die Uhrzeit-Funktion blinkt. Zum Einstellen einer neuen Uhrzeit siehe „Einstellen der Uhrzeit“.

6. KOCHFELD - TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

6.1 Beschreibung der Kochzonen

Die Kochzonen sind mit einem Thermostat ausgerüstet und schalten sich, je nach ausgewählter Kochstufe, mit Unterbrechungen ein und aus.

6.2 Kochstufe

Symbole Funktion

0	Aus-Position
◎	Zweikreis-Kochzone
§	Warmhalten

Symbole Funktion

1 - 9 Kochstufen

Verwenden Sie die Restwärme, um den Energieverbrauch zu senken. Schalten Sie die Kochzone ca. 5 – 10 Minuten vor Ende des Garvorgangs aus.

Drehen Sie den Einstellknopf der ausgewählten Zone auf die gewünschte Kochstufe.

Drehen Sie den Knopf in die Aus-Position, um den Garvorgang abzuschließen.

6.3 Verwenden der einfachen Kochzone

Um eine einfache Kochzone zu verwenden, drehen Sie den entsprechenden Knopf auf eine der folgenden Positionen:1-9.

Bei den Kochstufen 1 - 3 leuchtet die Zone etwa 2 - 3 Sekunden rot und schaltet sich dann aus.

Die Zone arbeitet mit ihrer maximalen Leistungsstufe, sobald Sie die Heizstufe auf 8 oder 9,

6.4 Ein- und Ausschalten der äußeren Heizkreise (Zweikreis- oder Bräterzone)

Die Kochflächen können an die Größe des Kochgeschirrs angepasst werden.

1. Wenn Sie eine Kochstufe zwischen 1 und 9 wählen, arbeitet nur der mittlere Bereich der Kochzone.

2. Drehen Sie zum Einschalten des äußeren Heizkreises den Einstellknopf im Uhrzeigersinn über die Einstellung 9 hinaus auf

3. Drehen Sie den Einstellknopf dann gegen den Uhrzeigersinn auf die gewünschte

Kochstufe (1 - 9). Der mittlere Bereich und der äußere Heizkreis arbeiten zusammen.

Zum Ausschalten des äußeren Heizkreises drehen Sie den Einstellknopf in die Stellung Aus. Der mittlere Bereich und der äußere Heizkreis oder die Bräterzone werden ausgeschaltet. Die Kontrolllampe erlischt. Um den mittleren Bereich der Kochzone wieder einzuschalten, wählen Sie eine Kochstufe zwischen 1 und 9.

6.5 Restwärmeanzeige

WARNUNG!

Solange die Anzeige leuchtet, besteht Verbrennungsgefahr durch Restwärme.

Die Anzeige erscheint, wenn eine Kochzone heiß ist, leuchtet aber nicht, wenn die Netzspannung ausgeschaltet ist.

Die Anzeige kann ebenso erscheinen:

• für die benachbarten Kochzonen, auch wenn Sie sie nicht benutzen,
• wenn heißes Kochgeschirr auf die kalte Kochzone gestellt wird,
• wenn das Kochfeld ausgeschaltet ist, aber die Kochzone noch heiß ist.

Die Anzeige erlischt, wenn die Kochzone abgekühlt ist.

7. KOCHFELD - HINWEISE UND TIPPS

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

7.1 Kochgeschirr

Die Kochergebnisse hängen vom Kochgeschirrmaterial ab

Der Boden des Kochgeschirrs muss so dick und flach wie möglich sein. Stellen Sie sicher, dass die Topfböden sauber und trocken sind, bevor Sie sie auf das Kochfeld stellen.

Verwenden Sie auf dem Keramikkochfeld kein Kochgeschirr mit Böden mit ausgeprägten Rändern oder Graten, z.B. Gusseisenpfannen. Das könnte die Kochfeldoberfläche dauerhaft verkratzen.

Kochgeschirr aus Stahlemaille oder mit Aluminium- oder Kupferböden kann Verfärbungen der Glaskeramikoberfläche verursachen.

Um Energie zu sparen und die einwandfreie Funktion des Kochfeldes zu gewährleisten,

muss das Kochgeschirr einen geeigneten Mindestdurchmesser haben (mindestens so groß wie der Zonendurchmesser).

7.2 Vereinfachter Kochleitfaden

Die Angaben in der Tabelle sind Richtwerte.

Kochstufe Verwendung für: Dauer		Tipps(Min.)
§ - 1	Warmhalten von gekochten Speisen. nach Bedarf	Legen Sie einen Deckel auf das Kochgeschirr.
1 - 2 Sauce Hollandaise, schmelzen: Butter,Schokolade, Gelatine.		5 - 25 Von Zeit zu Zeit rühren.
2 Stocken: Lockere Omeletts, gebackene Eier.		10 - 40 Mit einem Deckel garen.
2 - 3 Reis- und Milchgerichte köcheln las-sen, Fertiggerichte aufwärmen.		25 - 50 Mindestens doppelte Menge Flüssigkeit zum Reis geben, Milchgerichte nach der Hälfte der Zeit umrühren.
3 - 4 Dünsten von Gemüse, Fisch, Fleisch. 20 - 45 Geben Sie ein paar Esslöffel Wasserhinzu. Überprüfen Sie die Wassermenge während des Prozesses.
4 - 5 Kartoffeln und anderes Gemüse dämpfen.		20 - 60 Den Boden des Topfes mit 1 - 2 cm Wasser bedecken. Überprüfen Sie während des Prozesses den Wasserstand. Lassen Sie den Deckel auf dem Topf.
4 - 5 Kochen Sie größere Mengen an Lebensmitteln, Eintopfgerichten und Suppen.		60 - 150 Bis zu 3 l Flüssigkeit plus Zutaten.
6 - 7 Sanftes Braten: Schnitzel, Cordon bleu vom Kalb, Kotelett, Frikadellen, Brat-würste, Leber, Mehlschwitze, Eier,Pfannkuchen, Krapfen.		nach Bedarf	Bei Bedarf umdrehen.
7 - 8 Scharfes Braten, Rösti, Lendenstücke, Steaks.		5 - 15 Bei Bedarf umdrehen.
9 Wasser kochen, Nudeln kochen, Fleisch anbraten (Gulasch, Schmorbraten), Frittieren von Pommes frites.

8. KOCHFELD - REINIGUNG UND PFLEGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

8.1 Allgemeine Informationen

- Reinigen Sie das Kochfeld nach jedem Gebrauch.

• Verwenden Sie stets Kochgeschirr mit sauberen Böden.
• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
• Verwenden Sie ein spezielles Reinigungsmittel, das für die Oberfläche des Kochfelds geeignet ist.
• Verwenden Sie immer einen Schaber, der für Kochfelder mit Glasoberfläche empfohlen wird. Verwenden Sie den Schaber nur als zusätzliches Werkzeug zur Reinigung des Glases nach dem Standardreinigungsverfahren.

WARNUNG!

Verwenden Sie zum Reinigen der Glasoberfläche keine Messer oder andere scharfe Metallwerkzeuge.

8.2 Reinigen des Kochfelds

- Folgendes muss sofort entfernt werden: Geschmolzener Kunststoff,

Plastikfolie, Zucker und zuckerhaltige Lebensmittel. Anderenfalls können die Verschmutzungen das Kochfeld beschädigen. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht. Den speziellen Reinigungsschaber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen.

- Folgendes kann nach ausreichender Abkühlung des Kochfelds entfernt werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.

- Entfernen Sie metallisch schimmernde Verfärbungen: Verwenden Sie eine Mischung aus Backpulver und Zitronensaft oder Essig.

9. BACKOFEN - TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

9.1 Ein- und Ausschalten des Backofens

1. Drehen Sie den Knopf für die Backofen-Funktionen, um eine Backofen-Funktion auszuwählen.
2. Drehen Sie den Knopf für die Temperatur, um diese auszuwählen. Die Lampe leuchtet, während der Backofen in Betrieb ist.

Für die Funktionen ohne Heizfunktion muss die Temperatur nicht eingestellt werden.

1. Drehen Sie zum Ausschalten des Backofens den Backofen-Einstellknopf und den Temperaturwahlknopf auf Aus.

9.2 Sicherheitsthermostat

Ein unsachgemäßer Gebrauch des Ofens oder defekte Bestandteile können zu einer gefährlichen Überhitzung führen. Um dies zu verhindern, ist der Backofen mit einem Sicherheitsthermostat ausgestattet, der die Stromzufuhr unterbrechen kann. Die Wiedereinschaltung des Backofens erfolgt automatisch bei Temperaturabfall.

9.3 Backofenfunktionen

Aus-Position

Der Backofen ist ausgeschaltet.

Backofenlampe

Zum Einschalten der Backofenlampe ohne Kochfunktion.

Ober-/Unterhitze

Backen und Braten von Speisen auf einer Einschubebene.

Unterhitze

Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln.

Umluft

Zum Braten oder zum Braten und Backen von Speisen mit derselben Kochtemperatur auf mehreren Ebenen gleichzeitig, ohne dass es zu einer Aromaübertragung kommt.

Heißluft

Zum gleichzeitigen Backen auf maximal zwei Einschubebenen und zum Dörren von Lebensmitteln. Stellen Sie eine 20 - 40 °C niedrigere Backofentemperatur als bei Ober-/Unterhitze ein.

Feuchte Umluft

Diese Funktion wurde zur Einhaltung der Energieeffizienzklassen- und Umweltdesignregulierungen (gemäß EU 65/2014 und EU 66/2014) verwendet. Tests gemäß: IEC/EN 60350-1.

Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der höchsten Energieeffizienz arbeitet.

Wenn Sie diese Funktion nutzen, kann die Temperatur im Garraum von der eingestellten Temperatur abweichen. Die Wärmeleistung kann geringer sein. Allgemeine Empfehlungen zur Energieeinsparung finden Sie im Kapitel „Energieeffizienz“, „Energie sparen“.

Diese Funktion ist entwickelt worden, um während des Kochvorgangs Energie zu sparen. Die Kochanleitungen finden Sie im Kapitel „Hinweise und Tipps“, Feuchte Umluft.

Heißluftgrillen

Zum Braten größerer Fleischstücke oder von Geflügel mit Knochen auf einer Ebene. Zum Gratinieren und Überbacken.

Pizzastufe

Zum Backen von Speisen auf einer Einschubebene für eine intensivere Bräunung und einen knusprigen Boden.

Auftauen

Zum Auftauen von Lebensmitteln. Die Auftauzeit hängt von der Menge und Größe der gefrorenen Lebensmittel ab.

10. BACKOFEN - UHRFUNKTIONEN

10.1 Display

A B 08:08 I→I

A. Uhrfunktionen

B. Timer

10.2 Knöpfe

Taste Funktion Beschreibung

—	MINUS Einstellen der Zeit.
∅	UHR Einstellen einer Uhrfunktion.
+	PLUS Einstellen der Zeit.

10.3 Uhrfunktionstabelle

Uhrfunktion Verwendung
	UHRZEIT Zum Einstellen, Ändern oder Überprüfen der Uhrzeit.
	DAUER Einstellen der Einschaltdauer für den Backofen.
	KURZZEIT-WECKER Zum Einstellen der Countdown-Zeit. Diese Funktion hat keine Auswirkung auf den Backofenbetrieb. Sie können den KURZZEIT-WECKER jederzeit einstellen, auch wenn der Backofen ausgeschaltet ist.

10.4 Einstellen der DAUER

1. Stellen Sie eine Ofenfunktion und die Temperatur ein.
2. Drücken Sie wiederholt, bis anfängt zu blinken.
3. Die DAUER wird mit oder eingestellt.

Im Display erscheint .

1. Nach Ablauf der Zeit blinkt und es ertönt ein akustisches Signal. Das Gerät wird automatisch ausgeschaltet.
2. Drücken Sie eine beliebige Taste, um das akustische Signal abzustellen.
3. Drehen Sie den Backofen-Einstellknopf und den Temperaturwahlknopf auf die Aus-Position.

10.5 Einstellen des KURZZEIT-WECKERS

1. Drücken Sie wiederholt, bis anfängt zu blinken.

2. Drücken Sie oder, um die gewünschte Zeit einzustellen.
   Der Kurzzeit-Wecker wird automatisch nach fünf Sekunden eingeschaltet.

3. Nach Ablauf der eingestellten Zeit ertönt ein akustisches Signal. Drücken Sie eine beliebige Taste, um das akustische Signal abzustellen.
4. Drehen Sie den Backofen-Einstellknopf und den Temperaturwahlknopf in die Position Aus.

10.6 Ausschalten der Uhrfunktionen

1. Drücken Sie wiederholt, bis die Anzeige für die gewünschte Funktion blinkt.
2. Halten Sie gedrückt. Nach einigen Sekunden wird die Uhrfunktion ausgeschaltet.

11. BACKOFEN - VERWENDUNG DES ZUBEHÖRS

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

11.1 Einsetzen des Zubehörs

Je nach Modell ist entsprechendes Zubehör erhältlich. Scannen Sie den QR-Code, um zu überprüfen, wie das mit Ihrem Gerät gelieferte Zubehör verwendet wird. Optionales Zubehör können Sie separat bestellen. Wenden Sie sich bitte für weitere Informationen an Ihren Händler vor Ort.

Kleine Einbuchtungen erhöhen die Sicherheit und bieten Kippschutz. Sie sind auch Anti-

Kipp-Vorrichtungen. Durch den umlaufend erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen vom Rost gesichert.

Führen Sie das Zubehör (Kombirost / Backblech) zwischen die Führungsschienen der Ablagestütze ein. Stellen Sie sicher, dass der Rost die Rückseite des Backofens berührt.

Wenn Ihr Backblech eine Neigung hat, positionieren Sie es zur Rückseite des Ofeninnenraums hin.

Wenn das Zubehör mit einer Aufschrift versehen ist, achten Sie darauf, dass sie zu Ihnen hin zeigt.

Wenn Sie ein Backblech mit Löchern verwenden, legen Sie das Backblech / die Pfanne darunter, um abtropfende Flüssigkeiten aufzufangen.

12. BACKOFEN - HINWEISE UND TIPPS

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

Die Temperaturen und Garzeiten in den Tabellen sind nur Richtwerte. Sie hängen von den Rezepten sowie der Qualität und Menge der verwendeten Zutaten ab.

12.1 Allgemeine Informationen

Das Gerät besitzt vier Einschubebenen. Die Einschubebenen werden vom Boden des Backofens aus gezählt.

Das Gerät ist mit einem exklusiven Umluft- und Dampfsystem zur Regelung der Luftzirkulation und des Dampfkreislaufs ausgerüstet. Mit diesem System macht das Garen mit Dampf Ihre Speisen innen weich und außen knusprig. Gardauer und Energieverbrauch werden dabei auf ein Minimum reduziert.

Es kann sich Feuchtigkeit im Gerät oder an den Glastüren niederschlagen. Das ist normal. Stehen Sie beim Öffnen der Tür während des Betriebs stets in sicherer

Entfernung zum Gerät. Um die Kondensation zu reduzieren, heizen Sie das Gerät immer 10 Minuten vor dem Garen vor.

Wischen Sie das Gerät nach jedem Gebrauch mit einem Tuch trocken.

Stellen Sie keine Gegenstände direkt auf den Backofenboden und bedecken Sie das Kochgeschirr nicht mit Aluminiumfolie. Dies könnte das Garergebnis beeinträchtigen und die Emailbeschichtung beschädigen.

12.2 Backen

Nutzen Sie, wenn Sie zum ersten Mal backen, die niedrigere Temperatur.

Sie können die Backzeit um 10 - 15 Minuten verlängern, wenn Kuchen auf mehreren Ebenen gebacken werden.

Höhenunterschiede bei Kuchen und Gebäck können zu unterschiedlicher Bräunung führen. Im Fall einer unterschiedlichen Bräunung ist es nicht notwendig die Temperatur zu ändern. Die Unterschiede gleichen sich während des Backens aus.

Die Backbleche im Ofen können sich beim Backen verformen. Nachdem die Backbleche

abgekühlt sind, hebt sich die Verformung wieder auf.

12.3 Backen von Kuchen

Die Backofentür nicht öffnen, bevor 3/4 der Backzeit abgelaufen ist.

Wenn Sie zwei Backbleche gleichzeitig nutzen, lassen Sie eine Ebene dazwischen frei.

12.4 Garen von Fleisch und Fisch

Setzen Sie bei Speisen mit hohem Fettgehalt eine Brat- und Fettpfanne ein, damit keine hartnäckigen Flecken im Backofen verbleiben.

Lassen Sie das Fleisch vor dem Anschneiden etwa 15 Minuten ruhen, damit der Fleischsaft nicht ausläuft.

Um die Rauchbildung beim Braten im Backofen zu vermindern, geben Sie etwas Wasser in die Brat- und Fettpfanne. Um die Kondensierung des Rauchs zu vermeiden, geben Sie jedes Mal, wenn das Wasser verdampft ist, erneut Wasser in die Brat- und Fettpfanne.

12.5 Garzeiten

Die Garzeiten hängen von der Art des Garguts, seiner Konsistenz und der Menge ab.

Beobachten Sie den Garfortschritt. Finden Sie heraus, welche Geräteeinstellungen (Garstufe, Gardauer usw.) für Ihr Kochgeschirr, Ihre Rezepte und die von Ihnen zubereiteten Garmengen am besten geeignet sind.

12.6 Ober-/Unterhitze

1) Backofen 10 Minuten aufheizen.
2) Lassen Sie den Kuchen nach dem Ausschalten des Geräts 7 Minuten im Backofen stehen.
3) Lassen Sie den Kuchen nach dem Ausschalten des Geräts 10 Minuten im Backofen stehen.
4) Temperatur auf 250 °C einstellen und Backofen 10 Minuten aufheizen.

Lebensmittel Menge (g) Temperatur(°C)		Zeit (Min) Ein-schub-ebene	Zubehör
Flacher Kuchen1)	1000 160 - 170 30 - 35 2 Backblech
Hefekuchen mit Äp-feln	2000 170 - 190 40 - 50 3 Backblech
Pfannkuchen 1500 160 - 170		45 - 552)	2 Backblech
Hähnchen, ganz 1350 200 - 220 60 - 70 2 Kombirost
			1 Backblech
Hähnchen, halbiert 1300 190 - 210 35 + 30 3 Kombirost
			1 Backblech
Schweinebraten 600 190 - 210 30 - 35 3 Kombirost
			1 Backblech
Fladenbrot1)	800 230 - 250 10 - 15 2 Backblech
Hefekuchen, gefüllt1)	1200 170 - 180 25 - 35 2 Backblech
Käsekuchen 2600 170 - 190 60 - 70 2 Backblech
Schweizer Apfelku-chen1)	1900 200 - 220 30 - 40 1 Backblech
Weihnachtsstollen1)	2400 170 - 180	55 - 653)	2 Backblech
Bauernbrot4)	750 + 750 180 - 200 60 - 70 1 2 leichte Backbleche		(Länge: 20 cm)
Rumänischer Bis-kuit1)	600 + 600 160 - 170 40 - 50 2 2 leichte Backbleche		(Länge: 25 cm) auf derselben Einschub-ebene
Rumänischer Bis-kuit, traditionell	600 + 600 160 - 170 30 - 40 2 2 leichte Backbleche		(Länge: 25 cm) auf derselben Einschub-ebene
Hefebrötchen1)	800 200 - 210 10 - 15 2 Backblech
Biskuitrolle1)	500 150 - 170 15 - 20 1 Backblech
Baiser 400 100 - 120 40 - 50 2 Backblech
Streuselkuchen1)	1500 180 - 190 25 - 35 3 Backblech
Butterkuchen1)	600 180 - 200 20 - 25 2 Backblech

12.7 Umluft

Lebensmittel Menge (g) Temperatur(°C)		Zeit (Min) Ein-	schub-ebene	Zubehör
Flacher Kuchen1)	1000 150 30 2 Backblech
Hefekuchen mit Äpfeln	2000 170 - 180 40 - 50 3 Backblech
Pfannkuchen	1200 150 - 160	30 - 35 2)	2 Backblech
Hähnchen, ganz	1400 180 55 2 Kombirost
			1 Backblech
Schweinebraten 800	170 - 180 45 - 50 2 Kombirost
			1 Backblech
Hefekuchen, gefüllt	1200 150 - 160 20 - 30 2 Backblech
Pizza	1000 190 - 200 25 - 35 2 Backblech
Käsekuchen	2600 160 - 170 40 - 50 1 Backblech

Lebensmittel Menge (g) Temperatur(°C)		Zeit (Min) Ein-schub-ebene	Zubehör
Schweizer Apfelku-chen1)	1900 180 - 200 30 - 40 2 Backblech
Weihnachtsstollen1)	2400 150 - 160	35 - 402)	2 Backblech
Quiche Lorraine1)	1000 190 - 210 30 - 40 1 1 rundes Back-blech (Durchmes-ser: 26 cm)
Bauernbrot3)	750 + 750 160 - 170 40 - 50 1 Backblech
Rumänischer Bis-kuit1)	600 + 600 155 - 165 40 - 50 2 2 leichte Backble-che (Länge:25 cm) auf dersel-ben Einschubebe-ne
Rumänischer Biskuit, traditionell	600 + 600 150 - 160 30 - 40 2 2 leichte Backble-che (Länge:25 cm) auf dersel-ben Einschubebe-ne
Hefebrötchen1)	800 190 15 3 Backblech
Biskuitrolle1)	500 150 - 160 15 - 20 3 Backblech
Baiser 400 110 - 120 30 - 40 2 Backblech
Streuselkuchen 1500	160 - 170 25 - 35 3 Backblech
Biskuit1)	600 150 - 160 25 - 35 2 Backblech

1) Backofen 10 Minuten aufheizen.

2) Lassen Sie den Kuchen nach dem Ausschalten des Geräts 7 Minuten im Backofen stehen.

3) Temperatur auf 250 °C einstellen und Backofen 10 Minuten aufheizen.

12.8 Heißluft

Lebensmittel Menge (g) Temperatur(°C)			Zeit (Min) Ein-		schub-ebene	Zubehör
Flacher Kuchen 1)	1000 155 35		2	Backblech
Flacher Kuchen 1)	1000 + 1000 145 50			1 + 3	Backblech
Hefekuchen mit Äp-feln 1)	2000 170 - 180	40 - 50			3	Backblech
Pfannkuchen	1200 150 - 160		40 - 50	2)		3

Lebensmittel Menge (g) Temperatur(°C)		Zeit (Min) Ein-	schub-ebene	Zubehör
Hähnchen, ganz 1400 200 50 2 Kombirost
			1 Backblech
Schweinebraten 600 180 - 200 30 - 40 2 Kombirost
			1 Backblech
Fladenbrot ^1)	800 230 - 250 10 - 15 2 Backblech
Hefekuchen, gefüllt 1200 160 - 170 20 - 30 3 Backblech
Käsekuchen 2600 150 - 170 60 - 70 2 Backblech
Schweizer Apfelku-chen ^1)	1900 180 - 200 50 - 40 3 Backblech
Stollen ^1)	2400 150 - 170	50 - 60 ^3)	3 Backblech
Quiche Lorraine ^1)	1000 210 - 230 35 - 45 2 1 rundes Back-			blech (Durchmes-ser: 26 cm)
Bauernbrot ^4)	750 + 750 180 - 190 50 - 60 3 Backblech
Rumänischer Bis-kuit ^1)	600 + 600 150 - 170 40 - 50 2 2 leichte Backble-			che (Länge:25 cm) auf der-selben Einschub-ebene
Rumänischer Biskuit, traditionell	600 + 600 160 - 170 30 - 40 2 2 leichte Backble-			che (Länge:25 cm) auf der-selben Einschub-ebene
Hefebrötchen ^1)	800 190 15 3 Backblech
Hefebrötchen ^1)	800 + 800 200 15 1 + 3	Backblech
Biskuitrolle ^1)	500 150 - 170 10 - 15 3 Backblech
Baiser	400 100 - 120 50 - 60 2 Backblech
Baiser	400 + 400	100 - 120	55 - 65	1 + 3 Backblech
Streuselkuchen ^1)	1500 170 - 180 20 - 30 2 Backblech
Biskuit ^1)	600 150 - 170 20 - 30 2 Backblech
Butterkuchen ^1)	600 + 600 150 - 170 20 - 30		1 + 3 Backblech

1) Backofen 10 Minuten aufheizen.

2) Lassen Sie den Kuchen nach dem Ausschalten des Geräts 7 Minuten im Backofen stehen.

3) Lassen Sie den Kuchen nach dem Ausschalten des Geräts 10 Minuten im Backofen stehen.

4) Die Temperatur auf 230 °C einstellen und den Backofen 10 Minuten aufheizen.

12.9 Feuchte Umluft

Lebensmittel Tempe-	Zeit (Min) Ein-		Zubehör
	ratur(°C)	schub-ebene
Brot und Pizza
Buns 190 25 - 30 2 Backblech oder tiefe Pfanne
Brötchen 200 40 - 45 2 Backblech oder tiefe Pfanne
Pizza, gefroren, 350 g 190 25 - 35 2 Kombirost
Kuchen auf dem Backblech
Biskuitrolle 180 20 - 30 2 Backblech oder tiefe Pfanne
Brownie 180 35 - 45 2 Backblech oder tiefe Pfanne
Kuchen in Form
Soufflé 210 35 - 45 2 sechs Keramikförmchen auf Kombirost
Biskuitboden 180 25 - 35 2 Biskuitform auf Kombirost
Biskuit 150 35 - 45 2 Kuchenform auf Kombirost
Fisch
Fisch in Beuteln, 300 g 180 25 - 35 2 Backblech oder tiefe Pfanne
Fisch, ganz, 200 g 180 25 - 35 2 Backblech oder tiefe Pfanne
Fischfilet, 300 g 180 30 - 40 2 Pizzapfanne auf Kombirost
Fleisch
Fleisch im Beutel, 250 g 200 35 - 45 2 Backblech oder tiefe Pfanne
Fleischspieße, 500 g	200 30 - 40 2 Backblech oder tiefe Pfanne
Kleine Backwaren
Plätzchen	170 25 - 35 2 Backblech oder tiefe Pfanne
Makronen	170 40 - 50 2 Backblech oder tiefe Pfanne
Muffins	180 30 - 40 2 Backblech oder tiefe Pfanne
Cracker, pikant	160 25 - 35 2 Backblech oder tiefe Pfanne
Mürbeteiggebäck	140 25 - 35 2 Backblech oder tiefe Pfanne
Tartelettes	170 20 - 30 2 Backblech oder tiefe Pfanne
Vegetarisch
Gemischtes Gemüse im Beutel, 400 g	200 20 - 30 2 Backblech oder tiefe Pfanne
Omelett	200 30 - 40 2 Pizzapfanne auf Kombirost
Gemüse auf Backblech, 700 g	190 25 - 35 2 Backblech oder tiefe Pfanne

12.10 Heißluftgrillen

Lebensmittel Menge (g) Temperatur(°C)	Zeit (Min) Ein-	Zubehörschub-ebene
Hähnchen, halbiert 1200 200 25 + 25 2 Kombirost		1 Backblech
Schweinebraten 500 230 20 + 20 2 Kombirost		1 Backblech

12.11 Pizzastufe

Lebensmittel Menge (g) Temperatur(°C)		Zeit (Min) Ein-	schub-ebene	Zubehör
Pizza 1000 200 - 210 20 - 30 2 Backblech
Hähnchen, ganz	1400 165 - 175 55 - 65 2 Backblech
Hähnchen, halbiert	1350 165 - 175 30 + 35	3 Backblech
Quiche Lorraine 1)	1000 210 - 220 20 - 30 2 Backblech

1) Backofen 10 - 15 Minuten aufheizen.

12.12 Informationen für Prüfinstitute

Lebensmittel Funktion	Temperatur (°C)		Zubehör	Einschubebene	Zeit (Min)
Törtchen (16 pro Blech)	Ober-/Unterhitze	160	Backblech	3	20 - 30
Törtchen (16 pro Blech)	Umluft	150	Backblech	3	20 - 30
Törtchen (16 pro Blech)	Heißluft	160	Backblech	1 + 3	30 - 40
Amerikanischer Apfelku-chen (2 Formen ∅ 20 cm, diagonal versetzt)	Ober-/Unterhitze	190	Kombirost	1	65 - 75
Amerikanischer Apfelku-chen (2 Formen ∅ 20 cm, diagonal versetzt)	Umluft	180	Kombirost	2	70 - 80
Biskuit, fettfrei	Ober-/Unterhitze	180	Kombirost	2	20 - 30
Biskuit, fettfrei	Umluft	160	Kombirost	2	25 - 35
Biskuit, fettfrei	Heißluft	170	Kombirost	1 + 3	30 - 40
Mürbeteiggebäck/Feinge-bäck	Ober-/Unterhitze	140	Backblech	3	15 - 30

Lebensmittel Funktion Temperatur (°C)		Zubehör Ein-schub-ebene	Zeit (Min)
Mürbeteiggebäck/Feinge-bäck	Umluft 140 Backblech 3 20 - 30
Mürbeteiggebäck/Feinge-bäck	Heißluft 140 Backblech 1 + 3 15 - 30
Toast1)	Heißluftgrillen 230 Kombirost 3 3 - 5
Hamburger aus Rind-fleisch2)	Heißluftgrillen 250 Kombirost oder tiefePfanne	3 15 – 20 aufder 1. Seiteund 10 – 15auf der 2.Seite

1) Backofen 5 Minuten aufheizen.

2) Backofen 10 Minuten aufheizen.

13. BACKOFEN - REINIGUNG UND PFLEGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

13.1 Hinweise zur Reinigung

Feuchten Sie ein weiches Tuch mit warmem Wasser und einem milden Reinigungsmittel an, und reinigen Sie damit die Vorderseite des Backofens.

Reinigen Sie die Metalloberflächen mit einem speziellen Reinigungsmittel.

Reinigen Sie den Innenraum des Backofens nach jedem Gebrauch. Fettansammlung oder andere Speisereste können zu einem Brand führen. Ein höheres Risiko besteht für die Grillpfanne.

Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Reinigungsmittel an. Reinigen Sie das Zubehör nicht im Geschirrspüler.

Entfernen Sie hartnäckige Verschmutzungen mit einem speziellen Backofenreiniger.

Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkantigen Gegenständen.

13.2 Öfen mit Edelstahl- oder Aluminiumfront

Reinigen Sie die Backofentür nur mit einem feuchten Tuch oder Schwamm. Trocknen Sie sie mit einem weichen Tuch ab.

Verwenden Sie keine Stahlwolle, Säuren oder Scheuermittel, da diese die Oberflächen beschädigen können. Reinigen Sie das Bedienfeld auf gleiche Weise.

13.3 Entfernen der Einhängegitter

Nehmen Sie die Einhängegitter.

VORSICHT!

Gehen Sie beim Abnehmen der Einhängegitter sorgsam vor.

1. Ziehen Sie das Einhängegitter vorne von der Seitenwand weg.

1. Ziehen Sie das Einhängegitter hinten von der Seitenwand weg und nehmen Sie sie heraus.

1 2

Führen Sie zum Einsetzen der entfernten Zubehörteile die oben beschriebenen Schritte in umgekehrter Reihenfolge durch.

13.4 Abnehmen und Montieren der Glasscheiben

Die inneren Glasscheiben können zur Reinigung entnommen werden. Die Anzahl der Glasscheiben variiert je nach Modell.

WARNUNG!

Lassen Sie die Backofentür während der Reinigung leicht geöffnet. Öffnen Sie sie ganz, könnte sie aus Versehen schließen und Schäden verursachen.

WARNUNG!

Verwenden Sie das Gerät nicht ohne die Glasscheiben.

1. Öffnen Sie die Tür bis zu einem Winkel von ca. 30°. Die Tür bleibt in ihrer Position stehen, wenn sie leicht geöffnet ist.

30°

1. Fassen Sie die Türabdeckung (B) an der Oberkante der Tür an beiden Seiten an. Drücken Sie sie nach innen, um den Schnappverschluss zu lösen.

2 B 1

1. Ziehen Sie die Türabdeckung nach vorn, um sie abzunehmen

WARNUNG!

Wenn Sie die Glasscheiben aus der Backofentür nehmen, versucht die Tür sich zu schließen.

1. Halten Sie die Oberkante der Türglasscheiben und ziehen Sie sie eine nach der anderen nach oben.

2. Reinigen Sie die Glasscheiben mit Wasser und Seife. Trocknen Sie die Glasscheibe sorgfältig ab. Nach der Reinigung müssen die Backofentür und die Glasscheiben wieder eingebaut werden. Führen Sie die oben aufgeführten Schritte in umgekehrter Reihenfolge durch. Setzen Sie zuerst die kleinere Scheibe ein und dann die größere Scheibe.

VORSICHT!

Achten Sie darauf, die innere Glasscheibe in die entsprechenden Aufnahmen einzusetzen.

13.5 Die Schublade

Die Aufbewahrungsschublade befindet sich unter dem Garraum des Backofens.

WARNUNG!

Legen Sie keine Lebensmittel in die Schublade.

WARNUNG!

Lagern Sie keine brennbaren Gegenstände wie Reinigungsmittel, Plastiktüten, Ofenhandschuhe, Papier, Reinigungsprodukte, Aerosole oder Kunststoffartikel in der Schublade. Wenn Sie den Backofen verwenden, kann die Schublade heiß werden. Es besteht Brandgefahr.

Die Schublade unter dem Backofen kann zur Reinigung entfernt werden.

Schublade entfernen:

1. Ziehen Sie die Schublade bis zum Anschlag heraus.
2. Heben Sie die Schublade leicht an, sodass sie in den Schubladenführungen nach oben angehoben werden kann.
   Um die Schublade zu installieren, befolgen Sie die umgekehrte Vorgehensweise.

13.6 Austauschen der Lampe

WARNUNG!

Stromschlaggefahr. Die Lampe kann heiß sein.

1. Schalten Sie den Backofen aus. Warten Sie, bis der Ofen kalt ist.
2. Trennen Sie den Ofen von der Netzversorgung.
3. Breiten Sie ein Tuch auf dem Garraumboden aus.

Die hintere Lampe

1. Drehen Sie die Glasabdeckung der Lampe, und nehmen Sie sie ab.
2. Reinigen Sie die Glasabdeckung.
3. Ersetzen Sie die Lampe durch eine bis 300 °C hitzebeständige Halogenlampe mit 230 V und 25 W.
4. Bringen Sie die Glasabdeckung an.

14. FEHLERBEHEBUNG

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

14.1 Was zu tun ist, wenn ...

Im Display wird „12.00“ angezeigt. Es gab einen Stromausfall. Setzen Sie die Uhrzeit zurück.
Störung Mögliche Ursache Problembehebung

Sie können das Gerät nicht aktivieren.	Das Gerät ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung angeschlossen.	Prüfen Sie, ob das Gerät ordnungsgemäß an die Spannungsversorgung angeschlossen ist.
Die Sicherung ist durchgebrannt. Vergewissern Sie sich, dass die Si-		sicherung die Ursache für die Störung ist. Brennt die Sicherung wiederholt durch, wenden Sie sich an eine qualifizierte Elektrofachkraft.
Das Kochfeld kann nicht eingeschaltet oder bedient werden.	Die Sicherung ist durchgebrannt. Schalten Sie das Kochfeld erneutein und stellen Sie die Kochstufe innerhalb von weniger als 10 Sekunden ein.
Störung Mögliche Ursache Problemehebung
Die Restwärmeanzeige funktioniert nicht.	Die Zone ist nicht heiß, da sie nur kurze Zeit in Betrieb war.	Wenn die Kochzone lange genug betrieben wurde, um heiß zu sein, wenden Sie sich an ein autorisiertes Servicezentrum.
Der äußere Heizkreis lässt sich nicht einschalten.	Schalten Sie zuerst den inneren	Heizkreis ein.
Der Backofen heizt nicht auf. Der Backofen ist ausgeschaltet. Schalten Sie den Backofen ein.
Die erforderlichen Einstellungen sind nicht eingestellt.		Vergewissern Sie sich, dass die Einstellungen richtig sind.
Die Uhrzeit ist nicht eingestellt. Stellen Sie die Uhrzeit ein.
Die Lampe funktioniert nicht. Die Lampe ist defekt. Ersetzen Sie die Lampe.
Dampf und Kondenswasser schlagen sich auf den Speisen und im Garraum des Backofens nieder.	Sie haben das Gericht zu lange im Backofen gelassen.	Lassen Sie die Speisen nach Beendigung des Gar- oder Backvorgangs nicht länger als 15 - 20 Minuten im Backofen stehen.
Es dauert zu lange, die Speisen zu garen, oder sie garen zu schnell.	Die Temperatur ist zu niedrig oder zu hoch.	Stellen Sie bei Bedarf die Temperatur ein. Beachten Sie die Hinweise in der Bedienungsanleitung.

14.2 Service-Daten

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder ein autorisiertes Servicezentrum.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich am vorderen Rahmen des Garraums des Geräts. Entfernen Sie das Typenschild nicht vom Garraum.

Wir empfehlen dir, die Daten hier zu notieren:

Modell (MOD.): ......

Produktnummer (PNC) ....

Seriennummer (S.N.) ....

15. ENERGIEEFFIZIENZ

15.1 Produktinformationen gemäß EU-Ökodesign-Vorschriften für Kochfelder

Modellbezeichnung FEH5LV114

Kochfeldtyp Kochfeld im freistehenden Herd

Anzahl der Kochfel- 4der

Heiztechnik Strahlungsbeheizung

Durchmesser derkreisförmigenKochfelder (∅)	Hinten links	14.0 cm
	Hinten rechts	18.0 cm
	Vorne rechts	14.0 cm
	Vorne links	18.0 cm
Energieverbrauchpro Kochfeld (ECelectric cooking)	Hinten links	181.8 Wh/kg
	Hinten rechts	182.1 Wh/kg
	Vorne rechts	181.8 Wh/kg
	Vorne links	190.1 Wh/kg
Energieverbrauch des Kochfelds (EC electric hob) 184.0 Wh/kg

IEC/EN 60350-2 – Elektrische Kochgeräte für den Hausgebrauch – Teil 2: Kochfelder – Verfahren zur Messung der Leistung.

15.2 Kochfeld - Energie sparen

Sie können Energie beim täglichen Kochen sparen, wenn Sie den folgenden Hinweisen folgen.

• Wenn Sie Wasser erhitzen, verwenden Sie nur die Menge, die Sie benötigen.
• Legen Sie nach Möglichkeit immer Deckel auf das Kochgeschirr.

• Stellen Sie das Kochgeschirr schon vor dem Einschalten auf die Kochzone.

• Der Boden des Kochgeschirrs sollte den gleichen Durchmesser wie die Kochzone haben.

• Stellen Sie das kleinere Kochgeschirr auf die kleineren Kochzonen.
• Stellen Sie das Kochgeschirr direkt in die Mitte der Kochzone.
• Nutzen Sie die Restwärme, um Speisen warm zu halten oder zum Schmelzen.

15.3 Produktinformationen und Produktinformationsblatt gemäß den EU-Verordnungen zu Umweltdesign und Energiekennzeichnung für Backöfen

Name des Lieferanten Electrolux

Modellbezeichnung FEH5LV114 943005715

Energieeffizienzindex 94.9

Energieeffizienzklasse A

Energieverbrauch mit einer Standardbeladung, konventioneller Modus 0,84 kWh/Programm

Energieverbrauch mit einer Standardbeladung, Umluft-Modus 0,75 kWh/Programm

Anzahl der Garräume 1

Wärmequelle Strom

Volumen 57 l

Art des Backofens Backofen im freistehenden Herd

Masse 41.0 kg

IEC/EN 60350-1 – Elektrische Kochgeräte für den Hausgebrauch – Teil 1: Herde, Backöfen, Dampfbacköfen und Grills – Methoden zur Leistungsmessung.

15.4 Backofen - Energiesparen

Die folgenden Tipps helfen Ihnen, bei der Verwendung Ihres Geräts Energie zu sparen.

Stellen Sie sicher, dass die Gerätetür geschlossen ist, wenn das Gerät in Betrieb ist. Die Gerätetür darf während des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Türdichtung sauber und stellen Sie sicher, dass sie sich fest in der richtigen Position befindet.

Verwenden Sie Kochgeschirr aus Metall und dunkle, nicht-reflektierende Backformen und Behälter, um mehr Energie zu sparen.

Heizen Sie das Gerät vor dem Garen nicht auf, es sei denn, dies wird ausdrücklich empfohlen.

Wenn Sie mehrere Speisen gleichzeitig zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich.

Garen mit Heißluft

Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.

Restwärme

Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie die Gerätetemperatur mindestens 3 - 10 Min. vor Ablauf des Garvorgangs. Durch die Restwärme im Gerät wird der Garvorgang fortgesetzt.

Nutzen Sie die Restwärme, um die Speisen warmzuhalten oder andere Gerichte aufzuwärmen.

Warmhalten von Speisen

Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten.

Feuchte Umluft

Diese Funktion soll während des Garvorgangs Energie sparen. Weitere Informationen finden Sie im Kapitel „Gerät – Täglicher Gebrauch“, „Gerätefunktionen“.

15.5 Produktinformationen für Leistungsaufnahme und maximale Zeit bis zum Erreichen des entsprechenden Energiesparmodus

Leistungsaufnahme im Bereitschaftszustand 0.8 W

Maximale Zeit, die das Gerät benötigt, um automatisch den entsprechenden Energiesparmodus zu 20 Min erreichen

16. CH GARANTIE

Kundendienst

Servicestellen
Industriestrasse 105506 Mägenwil	Le Trési 61028 Préverenges	Via Violino 116928 Manno
Morgenstrasse 1313018 Bern
Langgasse 109008 St. Gallen
Am Mattenhof 4a/b6010 Kriens
Schlossstrasse 14133 Pratteln
Comercialstrasse 197000 Chur

Ersatzteilverkauf Industriestrasse 10, 5506 Mägenwil, Tel. [phone]

Fachberatung/Verkauf Buckhauserstrasse 40, 8048 Zürich, Tel. [phone]

Garantie Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg). Die Garantieleistung umfasst

die Kosten für Material, Arbeits- und Reisezeit. Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

17. UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland

Für die Schweiz:

Wohin mit den Altgeräten? Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS-Sammelstellen oder offiziellen SENS-Recyclern. Die Liste der offiziellen SENS- Sammelstellen findet sich unter www.erecycling.ch

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

[EMPTY]

......

[Non-Text]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

electrolux.com
