BEDIENUNGSANLEITUNG Waterwall Deluxe Sonnenkönig
Bedienungsanleitung Waterwall Deluxe D
1 Sicherheitschinweise
2 Beschreibung
3 Platzierung
4 Aufbau der Lamellen und des Verteilers
5 Anschliessen der Pumpe
6 Vorbereiten Beleuchtung und Wasser
7 Fertigstellung der Wasserwand
8 Inbetriebnahme
9 Wechsel der Beleuchtung
10 Wartung der Pumpe
11 Antwerten zu möglichen Störungen
12 Pflegehinweise
13 Sicherheitsvorschriften
14 Technische Daten
15 Garantie
Ein gesundes Raumklima entsteht gaz natürlich durch Verdunstung von klarem Wasser. Bewegte Wasseroberflächen binden Staub sowie Pollen und filtern so die Luft. Die rein gewaschene Luft sorgt für Wohlbefinden. Weiter unterstützt die Wasserwand eine medizinische empfohlene Luftfeuchtigkeit von 45% - 50% zu erreichen. Wir freiuen uns, dass Sie sich für ein Sonnenkönigprodukt, einem ausgesprochenen hochwertigen Luftbefeuchter, entschieden haben.
1 Sicherheitshinweise
Bitte lesen Sie die Gebrauchsanweisung genau durch und beachten Sie die Sicherheitshinweise, bevor Sie das Gerat erstmals benutzen. Bewahren Sie diese zum späteren Nachschlagen gut auf.
Nehmen Sie das Gerät nie in Betrieb
- wenn ein Kabel oder Stecker beschädigt ist
- nach Fehlfunktionen des Gerätes
- nachdem das Gerät herunterfiel oder auf andere Art beschädigt wurde
Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Unsachgemass durchgeführte Reparaturen und Abänderungen an den Geräten konnen gefährliche Folgen für den Benutzer nach sichziehen, worauf die Garantieansprüche abgelehtn werden.
Lassen Sie die Wasserwand nie von Kindern und Personen, die mit dem Gebrauch nicht vertraut sind, bedieren.

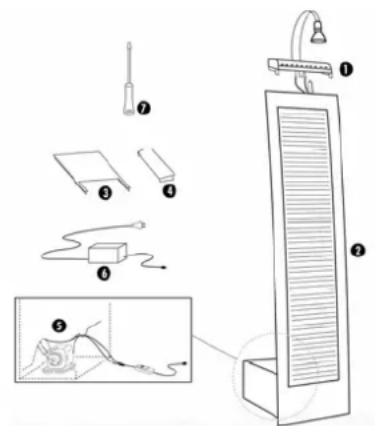

2 Beschreibung
1 Verteiler (mit Beleuchtungseinheit, vormontiert)
2 Lamellenprofil mit Wassertank und Edelstahlblende
3 Grosse Abdeckhaube
4 Kleine Abdeckhaube
5 Pumpe (Schalter in der Zuleitung integriert)
6 Transformer
7 Kleiner Schraubendreher (Schlitz)
3 Platzierung
Der Beste Standort für ihren Luftbefeuchter ist eine ebene, trockene Fläche. Achten Sie auf standischere Platzierung, damit niemand das Gerät umwerfen oder sich daran verletzten kann.
Bauen Sie es Dort zusammen, wo Sie die Wasserwand betreiben möchten.
Achtung: Das Gerät nicht auf Wasser- oder feuchte empfindliche Bodenbeläge platzieren. Wenn dies nicht möglich ist, müssen Sie das Gerät in eine Wasserauffangwanne stellen
4 Aufbau der Lamellen und des Verteilers
Zum Aufbau der Wasserwand halten Sieitte alle Komponenten greifbar in der Nae.

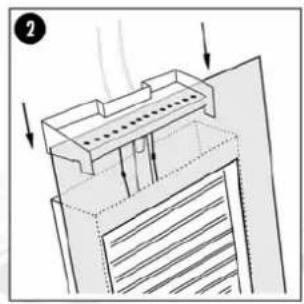

Der Stromanschluss der Beleuchtung ist am Verteiler bereits vormontiert. Sie müssen aber sicherstellen, dass der Wasserschlauch fest an der Tülle des Verteilers sitzt (Abb. 1). Danach konnen Sie den Verteiler auf das Lamellenprofil aufsetzen (Abb. 2).
5 Anschliessen der Pumpe
Fixieren Sie die Pumpe am Boden des Tanks. Achten Sieitte auf ausreichend Abstand zur Seitenwand des Tanks. Schliessen Sie den Schlauch an den Ausgang der Pumpe (Abb. 3) Der Schlauch sollte idealerweise waagrecht von der Pumpe abgeben (Abb. 4).
Legen Sie das Stromkabel in die darauf vorgesehene Kabeldurchführung und stecken die Zuleitung an den Stecker des Transformators (Abb. 5).
6 Vorbereiten Beleuchtung und Wasser
Die Verschraubung der Halogenfassung ist transportbedingt nicht fest. Ziehen Sie diese Schrauben handfest an, damit ein einwandfrei Betrieb der Beleuchtung gewährleistet wird.
Hinweis: Es ist wichtig, die Verschraubung der Beleuchting fest anzuziehen, do sonst Spannungdifferenzen aufreiten und so die Lebensdauer der Halogenbeleuchung beeinträchtigt wird.

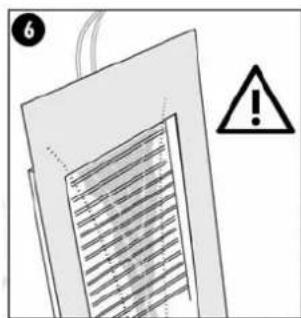

Das Lamellenprofil der Wasserwand besteht bei der ersten Inbetriebnahme eine sogenannte Einlaufzeit (1-2 Tage). Dies aussert sich in einem recht ungleichmässigen Wasserfluss (Abb. 6). Wahrend dieser Zeit sollen den Sie den im Lieferumfang enthaltenen Schaumstoffstreifen auf die Lamellenwand kleben. Lösen Sie hierzu die Folie auf dem Schaumstoff und kleben Sie diesen auf die sechste Lamelle von unter (Abb.8).Jetzt konnen Sie entkalktes Wasser in den Wassertank einfllen (ca. 4 Liter) (Abb. 7).
7 Fertigstellen der Wasserwand
Setzen Sie dieunte, grosse Abdeckung auf den Wassertank auf (Abb. 8) und setzen Sie die kIeine Abdeckung auf den Verteiler (Abb. 9).
8 Inbetriebnahme
Der Schalter ist in der Zuleitung der Pumpe und der Beleuchtung integriert. Sie konnen die Wasserwand mit und ohne Beleuchtung betreiben. Wenn Sie Nachs die Beleuchtung ausschalten möhen, betreiben Sie die Wasserwand im sogenannten „Nachtbetrieb". In der mittleren Position des Schalters sind Pumpe und Beleuchtung aus. Stellen Sein den Schalter in diese Position, bevor Sie das Gerät an ihre Steckdose anschliessen Die Schalterpositionen zur Steuerung der Funktionen entnehmer Sieitte der Abbildung.
Pumpe und Beleuchtung ein
Pumpe und Beleuchtung aus
Pumpe ein (Nachbetrieb)
r Nacht im „Nachtbetrieb“ laufen. Die
Lassen Sie die Wasserwurmacht im „Nachtbetrieb“ laufen. Die Einlaufzeit ist verstrichen, wenn das Wasser die Lamellen gleichmäßig bedeckt. Danach konnen Sie bei Gelegenheit den Schaumstoffstreifen entfern.
9 Wechsel der Beleuchtung
Vor einem Wechsel der Beleuchtung vergewissern Sie sich, dass der Netzstecker aus der Steckdose gezogen und die Beleuchtung abgekühlt ist.
Lösen Sie die Schrauben der Beleuchtung etwas, drehen die Leuchteinheit nach oben und fixieren die Schrauben wieder.
Lösen Sie nun die Schrauben der Fassung, ersetzten die Leuchteinheit gegen eine neue und ziehen die klinen Schrauben wieder fest. Prüfen Sie den festen Sitz der Leuchteinheit. Danach kann die Beleuchtung wieder in die gewündte Position gedreht und fixiert werden.
10 Wartung der Pumpe

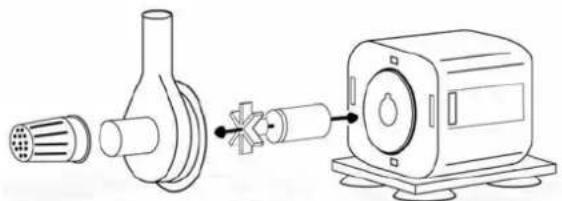

Die in der Wasserwand enthaltene Qualitätspumpe erfordert eine sehr geringe, jedoch für dauerhaften Betrieb wichtige Wartung. In einem Intervall von 3 Monaten führen Sie die Pumpe Heraus. Vergewissern Sie sich zuvor, dass der Netzstecker gezogen worden ist. Nehmen Sie die Vorderseite des Gehäuses ab, reinigen die Einzelteile vorsichtig unter warmen Wasser und entfernen eventuelle Kalkablagerungen.
11 Antwerten zu möglichen Störungen
Die Pumpe und die Beleuchting arbeiten nicht?
Prufen Sie die Steckverbindung der Zuleitung und des Transformer. Überprüfen Sie den Netzstecker.
Dieser muss in eine davon vorgesehene Steckdose.
Die Beleuchting arbeitet nicht?
Womglich ist die Halogenbeleuchting defekt. Ersetzen Sie diese gegen eine neue.
Die Pumpe arbeitet, jedoch fliesst kein Wasser?
Womglich hat sich der Schlauch von der Pumpe und/oder vom Verteiler gelost. Trennen Sie die Verbindungen des Schlauches. Möglich ware auch eine Luftförderung der Pumpe. Schalten Sie hierzu die Wasserwand kurz aus und wieder ein. Überprüfen Sie den Wasserstand im Tank und fullen entsprechend Wasser nach.
Das Wasser fliesst nicht gleichmäßig die Lamellen hinunter. Es bilden sich Flüsse?

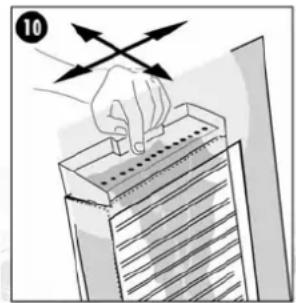

Neue oder selen benutzte Lamellen benötigen eine Einlaufzeit. Je nach Wassergrad kann das 1 bis 2 Tage in Anspruchnehmen. Um die Einlaufzeit zu beschleunigen, können Sie gelegentlich die Wassermenge am Verteiler mit dem Finger etwas verteilen (Abb. 10).
Nach verstrichener Einlaufzeit lauft das Wasser umgleichmässig die Lamellen hinunter?
Die Wasserwand muss auf einem waagrechten und stabilen Boden stehen, da es sonst zu einer optischen Störung des Wasserbildes führt.
Das Betriebsgeräusch der Wasserwand ist zu laut?
Die Wasserwand hat eine spezielle und sehr leise Pumpe. Bei Gerauschen berührt die Pumpe wahrscheinlich die Seitenwand des Wassertanks. Positionieren Sie die Pumpe neu.
Es kann auch sein, dass die Pumpe Luftzieht. Überprüfen Sie den Wasserstand im Tank und füllen entsprechend Wasser nach.
Aus dem Wassertank tritt Spritzwasser aus?
Bei neuen und selbst benutzten Lamellen ist dies ein normaler physikalischer Vorgang und hangt mit der Einlaufzeit zusammen. Rest weg...
12 Pflegehinweise
Ziehen Sie den Stecker vor jeder Reinigung aus der Steckdose.
Trennen Sie die Wasserwand vom Netz, entfernen Sie das Wasser komplett aus dem Tank und reinigen die Elemente mit einem fusselfreien Tuch.
Verwenden Sie zur Reinigung der Kunststoffeile keinesfalls Benzin, Lösungsmittel oder scheuernde Mittel, die die Kunststoffoberfläche beschädigten können.
13 Sicherheitsvorschriften
Die Wasserwandarf nur mit dem mitgelieferten Netzgerät und nur im Innenbereich (trockene Räume) betrieben werden.
Ziehen Sie immer erst den Netzstecker aus der Steckdose, bevor Sie etwas an der Wasserwand verändern wollen
Bevor Sie an der Beleuchtungseinheit etwas verändern, vergewissern Sie sich, dass es abgekühlt ist. Der Halogenstrahler entwickelt in Betrieb hohe Temperaturen. Stellen Sie die Wasserwand nicht unmittelbar an brennbaren Gegenständen, z.B. Pflanzen oder Gardinen auf. Beachten Sie einen Sicherheitsabstand von mindestens 0,5m.
Stellen Sie die Wasserwand immer auf einen ebenen und stabilen Boden auf. Bei einer Neigung des Bodens Funktioniert die Wasserwand nicht richtig.
Achtung: Das Gerät nicht auf Wasser- oder feuchte empfindliche Bodenbeläge platzieren. Wenn dies nicht möglich ist, müssen Sie das Gerät in eine Wasserauffangwanne stellen.
Achten Sie darauf, dass sich die Wasserpumpe immer komplett unter Wasser befindet. Füllen Sie von Zeit zu Zeit etwas Wasser nach, um dies zu gewährleisten.
Für Schäden, die durch Nichtbeachtung der Sicherheitsvorschriften verursacht werden, sowie für Schäden an Pflanzen und Tieren übernehmen wir keine Haftung.
Fugen Sie dem Wasser keine Zusätze (wie Duftöl, etc.) bei.
14 Technische Daten
Typ Waterwall Deluxe
Spannung 230 Volt
Frequenz 50 Hz
35 Watt
Beleuchtung 20 Watt
Pumpe 15 Watt
Forderhohemax.150cm
Fordervolumen max. 850 l/h
15 Garantie
Die Wasserwände werden vor der Auslieferung bereits konsolidiert. Soltte trotzdem einmal ein Mangel an Ihr Gemel Gerät auftreten, wenden Sie sich vertrauensvoll an ihren Verkaufter.itte bringen Sie den Garantiebeleg mit, dess der ist fur jeder Garantieleistung vorzulegen.
Entsorgung
Die Wasserwand muss fachgerecht entsorg werden. Das Gerät kann bei jedem Fachhändler kostenlos zur Entsorgung abgegeben werden.
Technische Änderungen
Änderungen in Technik und Design vorbehalten.
Firma Armin Schmid
Heiz- & Klimasysteme
Tel: 0848 870 850 - Fax: 0848 870 855
www.armin-schmid.ch
