BEDIENUNGSANLEITUNG CBCB6926A CIARRA

Sehr geehrte Kunden:

Vielen Dank für ihren Einkauf,itte lessen Sie diese Bedienungsanleitung vor der Installation & Verwendung sorgfältig durch.

Bei Fragen kontaktieren Sie unsitte unter:

E-mail: [e-mail]

INHALT

Sicherheit 21-22

Spezifikationen- 23

Vor der Verwendung der Dunstabzugshaube -24

Vorbereitung fur die Installation- 25

Installation- 26-29

Installation der Dunstabzugshaube 26-28

Installation von Aktivkohlefiltern- 29

Bedienung- 30

Reinigung und Instandhaltung 31-33

Fettfilter 31

Aktivkohlefilter-31

Reinigung von Edelstahl- 31

Reinigung von Lackierten Oberflächen- 31

LED Ersatz- 32-33

Störungssuche- 34

Umweltschutz- 35

WARNING

Um das Risiko von Feuer, Stromschlag oder Verletzungen von Personen zu verringern, beachten Sieitte Folgendes:

• Verwenden Sieitte此处ces Gerät nur in der vom Hersteller vorgesehenen Weise. Bei Fragenkontaktieren Sieitte den Hersteller unter der in der Garantie angegebenen Adresse oder Telefonnumme.
  Trennen Sie die Dunstabzugshaube von der tromversorgung, bevor Sie das Gerät warten oder reinigen.
• Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen bestimmt, es sei dess, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Verwendung des Geräts eingewiesen.
  Installationsarbeiten und elektrische Verkabelung, einschließlich Brandschutzkonstruktionen müssen von einer qualifizierten Person gemäß allen geltenden Vorschriften und Normen durchgeführt werden.
  ■ Für die ordnungsgemäße Verbrennung und Abführung von Gasen durch den Rauchabzug (Kamin) von Brennstoffverbrennungsanlagen wird ausreichend Luft bestehtigt, um ein Zurückziehen zu verhindern.
  ■ Beschädigten Sie beim Schneiden oder Bohren in Wände oder Decken keine elektrischen Leitungen und andere versteckte Einrichtungen.
  ■ Kanalventilatoren müssen immer nach außen entlüftet werden.
  ■ Stellen Sie sicher, dass die Vorschriften der örtlichen Behörden bezüglich der Ableitung der Abluft eingehalten werden.
  Dieses Gerät muss geerdet werden.
• Wenn die geltenden örtlichen Vorschriften restruktivere Installations- und/oder Zertifizierungsanforderungen enthalten, haben die vorgenannten Anforderungen Vorrang vor denen these Dokuments, und der Installateur verpflichtet sich, diese auf eigene Kosten einzuhalten.
  ■ Reinigen Sieitte den Lufter regelmäßig. Es darfsich kein Fett auf dem Lufter, den Filtern oder in den Abluftkanalen ansammeln.

Warning: Wenn die Schrauben oder die Befestigungsvorrichtung nicht gemäß dieser Anleitung installiert werden, können elektrische Gefahren entstehen.

WARNING

UM DAS VERLETZUNGSRISIKO VON PERSONEN BEI DER VERANSTALTUNG ZU REDUZIEREN BEACHTEN SIE BEI EINEM REIHE TOP FETTFEUER FOLGENDES*:

1. ERSTICKEN SIE BITTE DIE FLAMMEN mit einem dicht schliebenden Deckel, Backblech oder Metallschale und schalten Sie dann den Brenner aus. Achten Sie darauf, Verbrennungen zu vermeiden. WENN DIE FLAMMEN NICTHT SOFORT erlöschen, evakuieren und rufen Sieitte die Feuerwehr an.
2. NEHMEN SIE BITTE NIEMALS EINE FLAMMENDE PFANNE AUF - Sie konnten sich somit verbrennen.
3. VERWENDEN SIE BITTE KEIN WASSER, einschließlich nasser Geschirttücher oder Handtücher. Dies kann eine hefty Dampfexplosion verursichen.
4. Verwenden Sie einen Feuerlöscher NUR, wenn:

a) Sie besitzen einen Feuerlöscher der Klasse ABC und wissen, wie manihn bedient.
b) Das Feuer ist Klein und befindet sich in dem Bereich, in dem es begonnen hat.
c) Die Feuerwehr ist bereits angerufen worden.
d) Sie können das Feuer mit dem Rücken zu einem Ausgangbekämpfen.

AVORSICHT

Nur für Gebrauch im Innenbereich.
Nur zur allgemeinen Belüftung. Das Gerätarf nicht zum Abführten gefährlicher oder explosiver Materialien und Dämpfe verwendet werden.
■ Befolgen Sie immer die Anforderungen vom Hersteller des Kochgerätes hinsichtlich der Belüftungsanforderungen.
Um die Brandgefahr zu verringern und die Luft ordnungsgemäß abzuführen, muss die Abluft nach außen geleitet werden - Lassen Sie die Luft nicht in Innenräume oder in Dachböden, Zwischendecken oder Garagen ab.
■ Es wird empfohlen, bei der Installation, Wartung oder Reinigung eine Schutzbrille und Handschuhe zu tragen.
■ Lesen Sieitte das Typenschild auf dem Produkt fur weitere Informationen und Anforderungen.

DE

Stromspannung	220V-240V~ 50Hz
Motorleistung	1 x 85W
Leistung von Lampen	2 x 1W

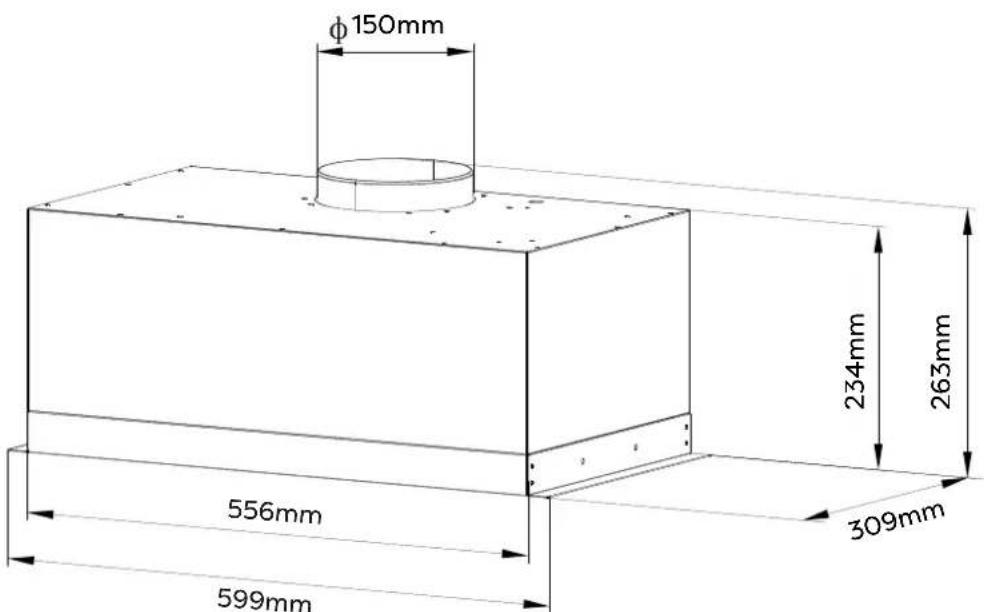

Gerätedimension	599*309*263mm(W x D x H)
Hinweis: Der Hersteller besteht sich das Recht vor,technologische Verbesserungen oder Modifikationen ohnevorherige Ankündigung vorzunehmen.

Vorder Verwendung der Dunstabzugshaube

VORSICHT: Bevor Sie mit der Installation fortfahren, überprüfen Sie, ob Teile fehlen oder beschädigt sind, wenden Sie sich an den Hersteller.

Beachten Sie alle geltenden Gesetze und Verordnungen. Lassen Sie die Dunstabzugshaube von einem qualifizierten Techniker installieren. Es liegt in der Verantwortung des Installateurs, die auf dem Typenschild des Modells/der Seriennummer angegebenen Installationsabstände einzuhalten. Der Hersteller leht eine Verantwortung für unsachgemäß Installation ab und übernimmt keine Garantie für das Gerät im Falle von Schäden, die durch unsachgemäß Installation verursacht wurden

COMPONENTS:

TEIL1:4*20mm Schrauben X4

TEIL2: Installationshandbuch X1

TEIL3:Dunstabzugshaubengehause X1

TEIL4: Aktivkohlefilter X2 (CBCF003)

SIE BRAUCHEN DIESSE WERKZEUGE FÜR DIE INSTALLATION

1.Schutzhandschuhe

4.Doppelseitiges Klebeband oder Klebeband

2.Wasserwaage Lineal

5.Kreuzschlitzschraubendre her Satz

3.Maßband

6.Elektrischer Bohrer und 8 mm Bohre

Vorbereitung für die Installation

Vorbereitung für die Installation:

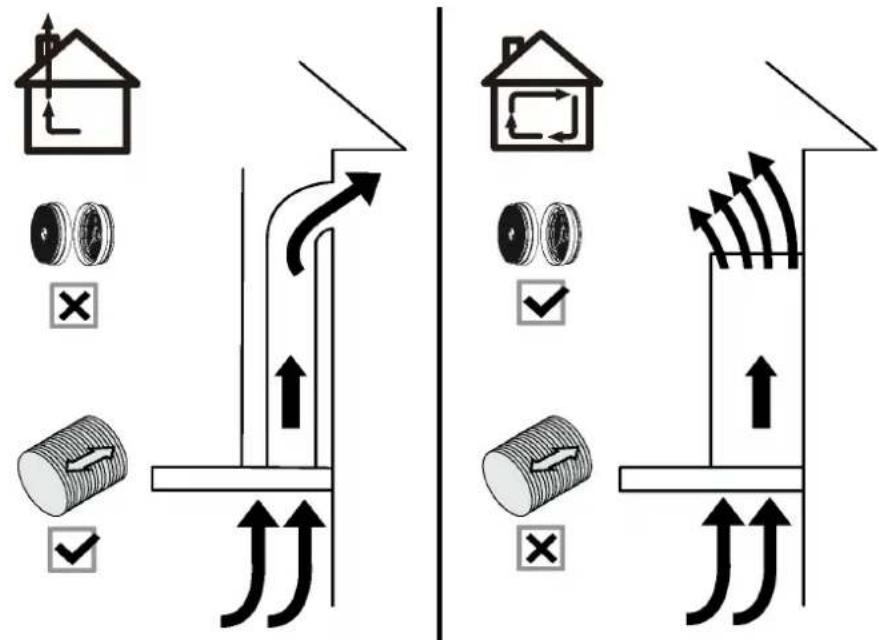

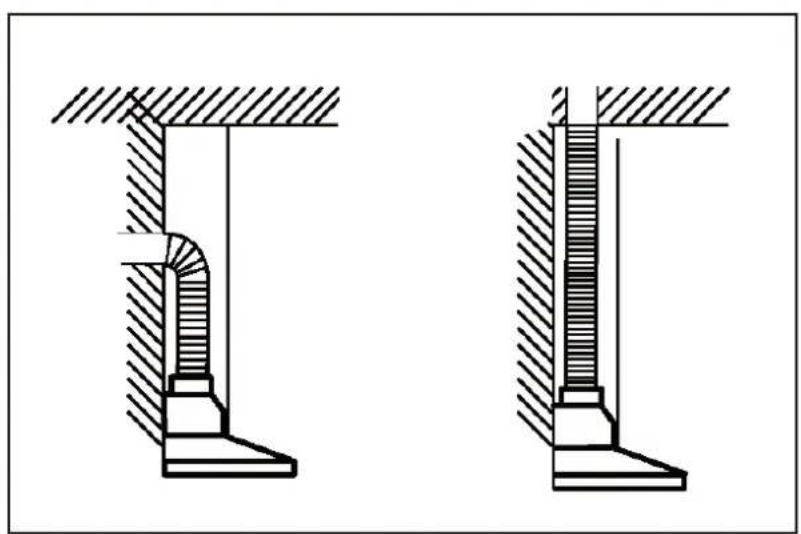

a) Umluftbetrieb

Umluftmodus: Umluft mit Aktivkohlefilter (erforderlich), die Gerüche und Odeure können durch die obere Entlüftungsöffnung gefiltert und entlüftet werden und das Auspuffrohr wird nicht benötigt.

Absaugmodus: Sie können das 1,5 m lange Aluminium-Auspuffrohr mit einem Durchmesser von 150 mm zum Absaugen installieren.

b) Verwenden Sie nach Möglichkeit mindestens 60 cm jersey Strecken vor allen Kurven. Für die Beste Leistung bei längeren Kanalstrecken sind möglicherweise größere Luftkanäe erforderlich.

c) SchlieBen Sie die Stromversorgung vor der Installation nicht an.

Installieren Sie die Dunstabzugshaube

(Absaugung):

1) Entfernen Sie alle Schutzfolien von der Haube und/oder Teilen.

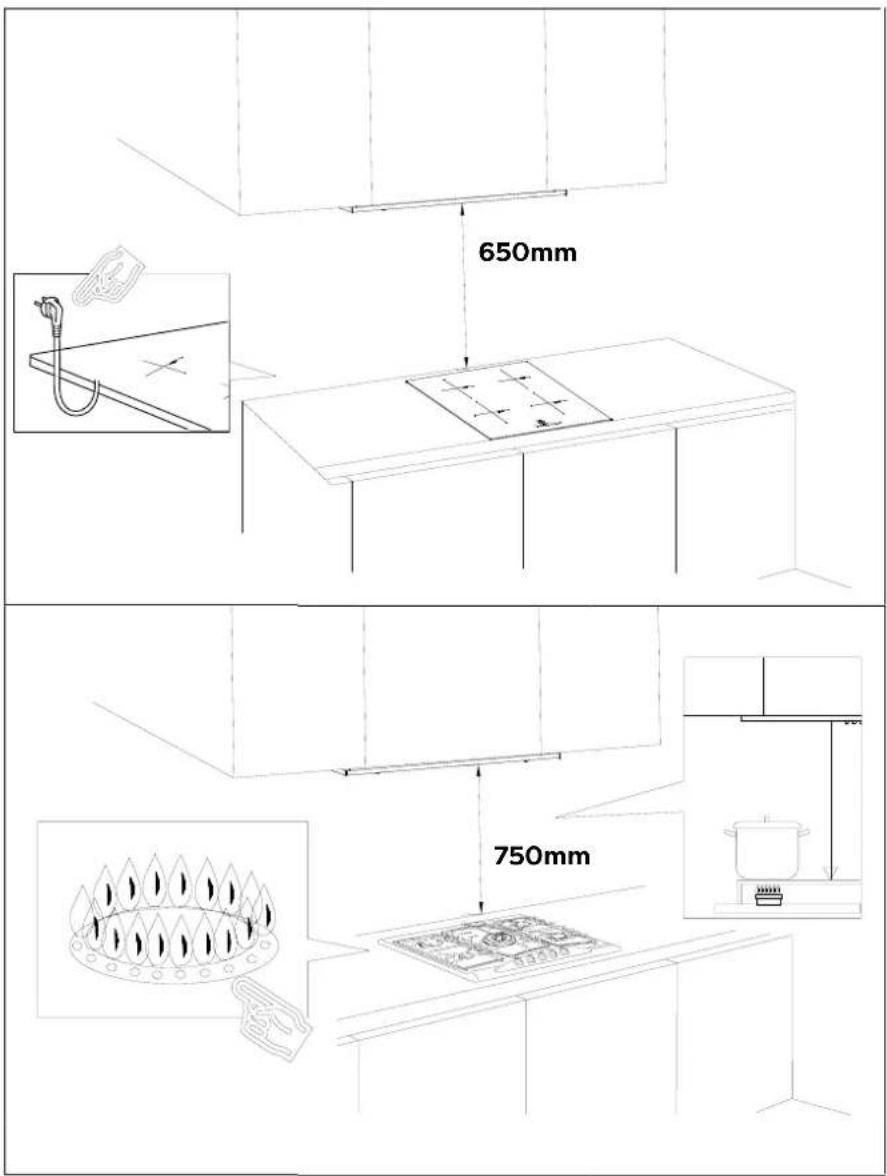

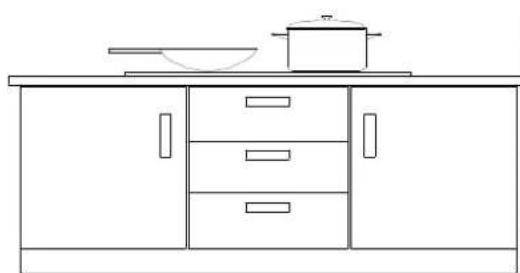

2) Empfohlene Installationshöhe: 65~75cm über dem Kochfeld für Beste Absaugung.

Erforderliche Höhe über Gaskochfeld: 750 mm;
Erforderliche Höhe über Elektrokochfeld: 650 mm.

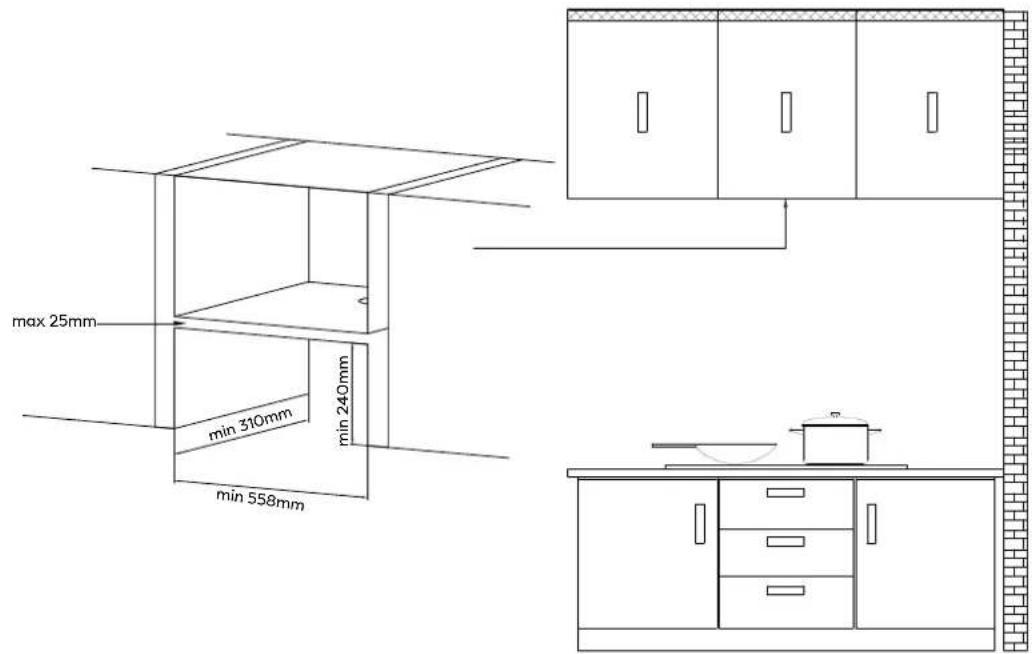

3) Bohren Sie mit einer Bohrmschine ein rechteckiges Loch von 558 * 310 mm im Schrank.

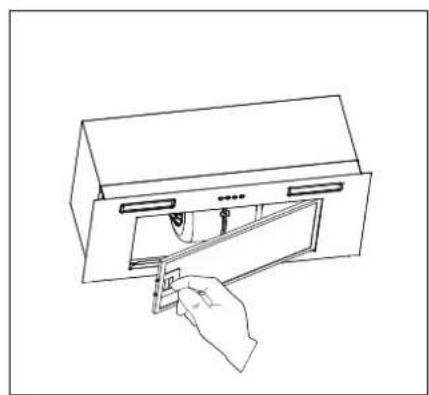

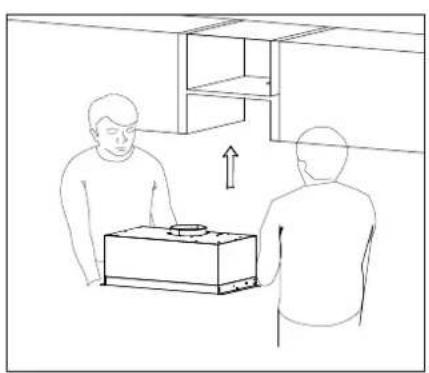

4) Entfernen Sie den Fettfilter. Heben Sie den Einsatz der Dunstabzugshaube in den Schrank oder in die kundenspezifische Haubenstruktur.

Installation

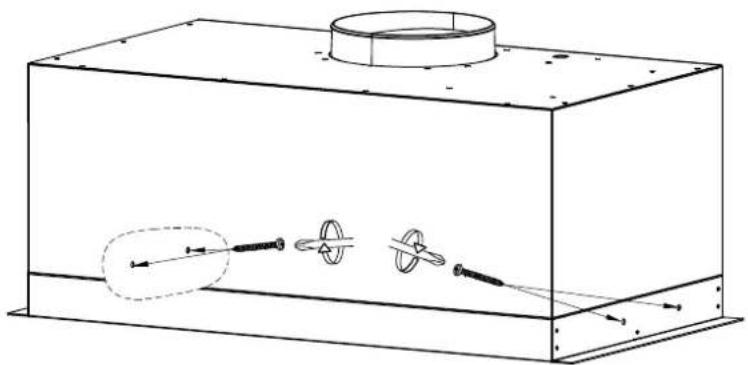

5) Befestigen Sie die Haube an beiden Seiten des Schrankes mit vier 4*20mm Schrauben.

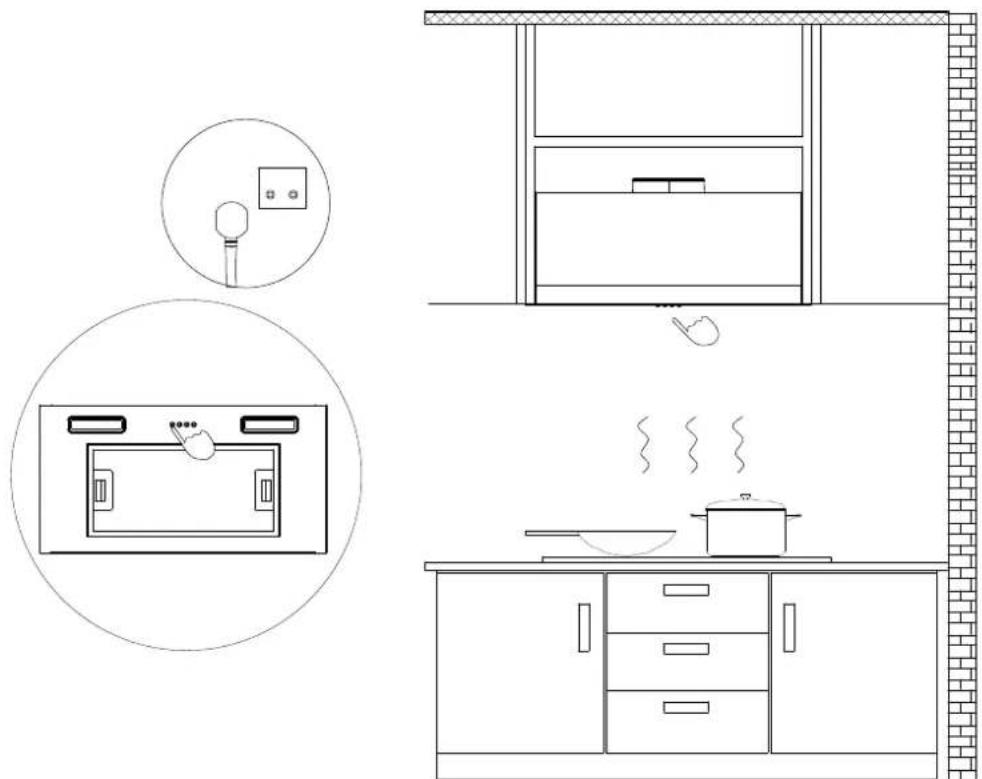

6) Schlieben Sie die Stromversorgung an, schalten Sie die LED-Beleuchtung ein/aus und prufen Sie, ob die Funktionen ordnungsgemäß funktionieren.

Hinweis:

Stellen Sie sicher, dass Sie das Klebeband vom Dämpfer entfernen und überprüfen Sie, ob der Dämpfer frei geöffnet und geschlossen werden kann, sonst macht er der Lärm und die Dunstabzugshaube wackelt.

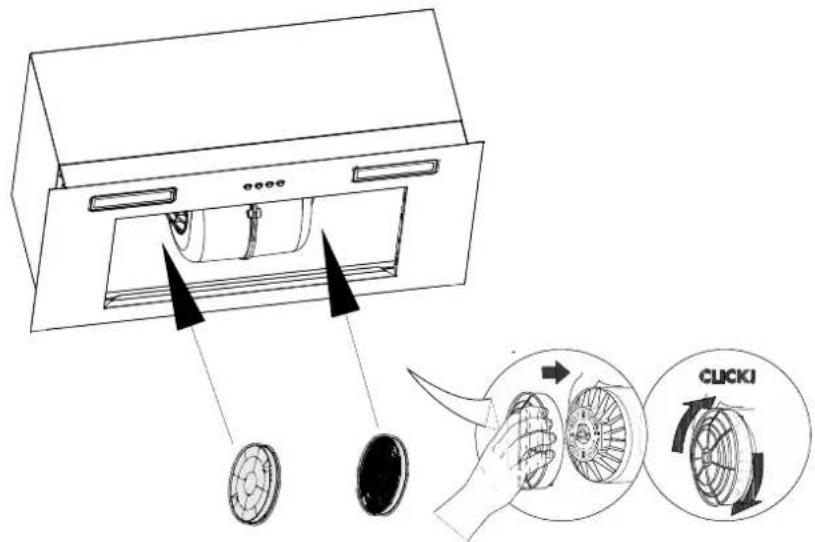

Installation von Aktivkohlefiltern (UMLUFT):

1. Aktivkohlefilter kann zum Einfangen von Gerüchen verwendet werden.

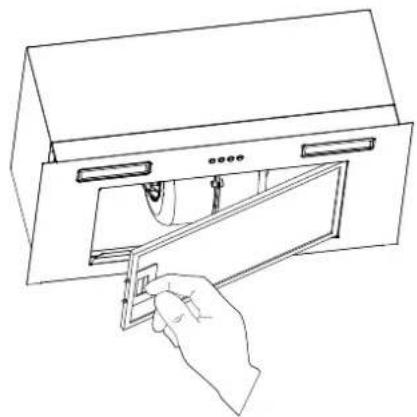

Damit der Aktivkohlefilter eingebaut werden kann, muss zuerst der Fettfilter abgenommen werden. Drücken Sieitte das Schloss undziehen Sie den Fettfilter nach unten.

1. Stecken Sieitte einen Aktivkohlefilter in das Gerät ein und drehen Sieihn im Uhrzeigersinn, bis er einrastet.

1. Installieren Sie den Fettfilter. Zum Austausch drehen Sie esitte gegen den Uhrzeigersinn.

HINWEISE:

Stellen Sie sicher, dass die Filter sicher verriegelt sind.
Wenn Aktivkohlefilter angebracht sind, ist die Saugleistung geringer.
Die Aktivkohlefilter sollen den nach Bedingungen alle 2-4 Monate ausgetauscht werden.

Bedienung

Schalten Sieitte ihre Dunstabzugshaube immer ein,bevor Sie mit demKochenbeginnen,um einen Luftstrom in derKücheherzustellen.

Lassen Sieitte den Lufter nach dem Ausschalten des Herdes noch einige Minuten laufen, um die Luft zu reinigen. Dadurch bleibt die gesamte Kuche sauberer und frischer.

Mechanical Druckknopf

Bedieren Sie die Haube wie folgt:

Niedrige Geschwindigkeit

Für eine geräuscharme Belüftung; oder mit sehr weniger Rauch und Dampf kocheln.

Mittlere Geschwindigkeit

Für ihren tätiglichen Kochzweck.

Hohe Geschwindigkeit

Hohe Geschwindigkeit zum Anbraten oder Kochen mit viel Rauch und Fett produziert.

Lichtknopf

Wenn Sie die Taste einmal drücken, schalten Sie die LED-Beleuchtung in der Stufe 1 ein. Drücken Sie das zweite Mal, schalten Sie die LEDBeleuchtung in der Stufe 2 ein und wird die Beleuchtung heller. Drücken Sie ein drittes Mal, schalten Sie die LED-Beleuchtung aus.

Reinigung und Instandhaltung

Die ordnungsgemäß Wartung der Dunstabzugshaube gewährleistet die ordnungsgemäß Leistung des Geräts. Ziehen Sie vor der Reinigung des Gerätes den Netzstecker oder trennen Sie die Dunstabzugshaube von der Stromversorgung.

FETTFILTER

Die Fettfilter sollen regelmäßig gereinigt werden. Kann in der Spülmaschine bei hoher Temperatur ohne Verwendung von Reinigungsmitteln gereinigt werden.

KOHLENSTOFFFILTER

Der Aktivkohlefilter sollte je nach Einsatzbedingungen alle 2-4 Monate gewechselt werden. Ersetzen Sieihn haufter, wenn Ihr Kochstil viel Fett erzeugt, wie zum Beispiel beim Pfannenruhren. Diese Filter sind nicht waschbar und konnen nicht wiederverwendet werden. Lesen Sieitte die den Aktivkohlefilter bei gepackten Installationsanweisungen.

EDELSTAHL REINIGUNG

Ja:

• Reinigen Sieitte den Edelstahl regelmäßig mit einem sauberen Tuch oder Lappen, der mit warmem Wasser und milder Seife oder flüssigem Geschirrspulmittel getränkt ist.
• Sie können auch einen speziellen Haushaltsreiniger für Edelstahlverwenden.

Nicht:

• Entfernen Sie hartnäckigen Schmutz mit Stahl oder Edelstahlwolle oder anderen Schabern.
• Verwenden Sie scharfe oder scheuernde Reinigungsmittel.
• Lassen Sie Gipsstaub oder andere Baurückstände in die Haube gelangen. Decken Sie während des Baus / der Renovierung die Dunstabzugshaube ab, um sicherzustellen, dass kein Staub an der Edelstahgloberfläche haftet.

Vermeiden Sie bei der Auswahl eines Waschmittelsitte:

• Alle Reinigungsmittel, die Bleichmittel enthalten. Sie können Edelstahl angreifen.
• Alle Produkte, die Chloride, Fluoride, lodide und Bromide enthalten. Sie verschlechtern die Oberflächen Schnell.
• Alle zur Reinigung verwendeten brennbaren Produkte wie Aceton, Alkohol, Ether, Benzol usw. Sie sind hochexplosiv und sollenn niemals in der Nähe einer Dunstabzugshaube verwendet werden.

REINIGUNG VON LACKIEREN OBERFLÄCHEN:

Reinigen Sie lackierte Oberfläche nur mit warmem Wasser und einem milden Reinigungsmittel. Wenn Verfährungen auftreten, verwenden Sie eine Politur wie Autopolitur(Verwenden Sieitte KEINEN groben Scheuermittel oder Porzellanreiniger).

Reinigung und Instandhaltung

LED-AUSTAUSCH

Rechteckige LED-Leuchte:

VORSICHT:

Bevor Sie Zubehör reinigen oder reparieren und austauschen, stellen Sieitte sicher, dass die Stromversorgung vor dem Betrieb unterbrochen wird, um Stromschläge, Schäden am menschlichen Körper und)sogar Lebensgefahr zu vermeiden!

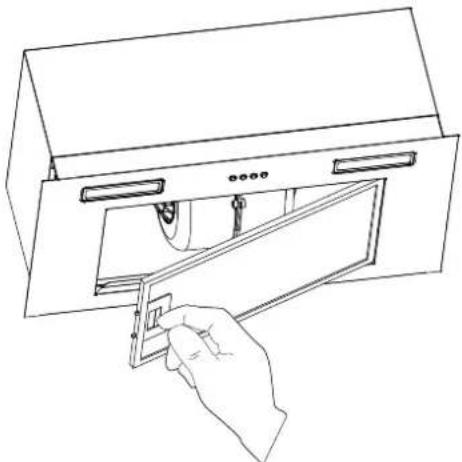

1. Wenn die LED-Lampe auszutauschen ist, muss zuerst das Fettfilter abgenommen werden. Drücken Sie die Verriegelung undziehen Sie es nach unten.

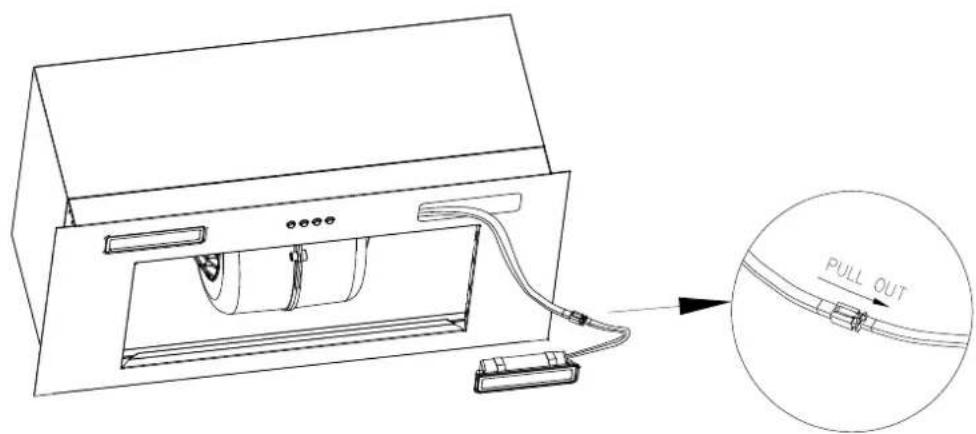

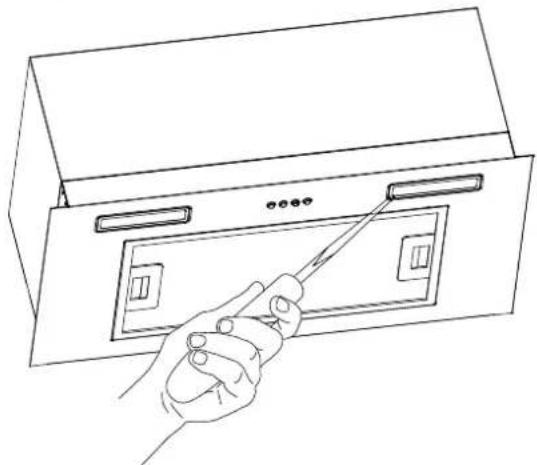

1. Ziehen Sie den LED-Lampenhalter aus dem Schrank mit der Hand oder hebeln Sie die LED-Lampe mit einem Schlitzschraubendreher an den Kanten hoch,ziehen Sie die LED-Lampe und das Kabel zusammen hereaus.

Reinigung und Instandhaltung

1. Öffnen Sie die Stromschutzabdeckung,ziehen Sie den Stecker hereaus und ersetzen Sie die LED-Lampe mit dem entsprechenden Modell.

1. Schalten Sie das Gerät ein und testen Sie alle Gebläse- und Lichtfunktionen, um sicherzustellen, dass sie richtig Funktionieren. Setzen Sie das neue LED-Licht vorsichtig in die Lampenfassung ein, achten Sieitte daraufuf, dass Sie bei der Installation auf die Rillendes Beleuchtungspanels zielen. Drucken Sie das LED-Licht hinein, bis es bündig mit der Lichtplatte abschreiben.

DE

Störungssuche

Problem	Mögliche Ursache	Lösung
Dunstabzugshaube schaltet sich nicht ein	Keine elektrische Versorgung	Stellen Sie sicher, dass die Dunstabzugshaube an eine Steckdose angeschlossen ist. Testen Sie die Steckdose mit einem anderen Gerät, falls sie nicht funktioniert.
Meine Dunstabzugshaube hat eine schlechte Leistung	Unzureichende Belüftung	Sicherstellen, dass die Küche ausreichend belüftet ist, damit Frischluft einströmen kann
	Die Dunstabzugshaube und das Kochfeld sind zuweit voneinander entfernt	Optimaler Abstand ist 65~75cm über dem Kochfeld für Beste Absaugung
	Prüfen Sie, ob das Klebeband, das die Klappen an der Lufthungsöffnung festhalten, vor der Verwendung entfern't wurde.	Entfernen Sie das Klebeband, das den Dämpfer festhalten.
	Durch Fettablagerungen verstopfte Fettfilter	Reinigen Sie die Fettfilter oder tauschen Sie die Fettfilter aus.
	Durch Fettablagerungen verstopfte Kohlefilter	Neue Kohlefilter auswechseln
	Motor lauft, aber keine Absaugung	Bitte kontaktieren Sie den CIARRA-Kundendienst
Meine Dunstabzugshaube ist laut	Prüfen Sie das Innere der Dunstabzugshaube auf lose Verschmutzungen und entfernnen Sie	Bitte kontaktieren Sie den CIARRA-Kundendienst
	Wenn das Geräusch vom Motor herrhört, wenden Sie sichitte an unseren Kundendienst
Die Lichter Funktionieren nicht	Licht ist beschädigt	Ersetzen Sie die LED-Lampe durch eine neue; entfernen Sie die Fettfilter, greifen Sie hinter das Bedienfeld und suchen Sie das Kabel mit dem Clip hinter dem Lichtgehäuse.
	Der Anschluss des Lichtkabels ist lose	Zurücksetzen der Verbindung

Wenn das Problem nach den oben genommen Prüfungen weiterhin besteht, wenden Sie sichitte an das CIARRA-Kundendienstzentrum, um Hilfe zu erhalten.

Alte elektrische Produkte dürfen nicht mit dem Hausmüll entsorgt werden.itte recyclen Sie die Produkte, wo entsprechende Einrichtungen vorhanden sind. Wenden Sie sichitte an die ortliche Behörde oder ihren Handler, um Informationen zum Recycling zu erhalten.

Dieses Gerät ist gemäß der europäischen Richtlinie 2012/19/EU über Elektrund Elektronik-Altgeräte (WEEE) gekennzeichnet.

Indem Sie sicherstellen, dass diesen Produkt ordnungsgemäß entsorgt wird, leisten Sie einen Beitrag dazu, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden, die andernfalls durch einen unangemessenen Umgang mit diesen Produkt verursacht werden konnten.

Das Symbol auf dem Produkt weist daraufhin, dass these Produkt nicht als Hausmüll behandelt werden darf. Stattdessen ist es an die zuständige Sammelstelle für das Recycling von Elektro und Elektronik-Geräten zu übergeben.

Die Entsorgung muss gemäß den örtlichen Umweltvorschriften für die Abfallentsorgung vorgenommen werden. Für weitere Informationen zur Behandlung, Rückgewinnung und Recycling diesen Produkts kontaktieren Sieitte das örtliche Bürgeramt, ihren Hausmüllentsorgungsdienst oder das Geschäft, in dem Sie das Produkt gekauft haben.
