BEDIENUNGSANLEITUNG HHE111IN/E HOOVER

EINBAUOFEN UND KOCHFELD

BEDIENUNGSANLEITUNG DE

FOUR ENCASTRABLE ET TABLE DE CUISSON

MANUEL DE L'UTILISATEUR____FR

FORNUIS MET GEİNTEGREERDE OVEN

Sicherheitsvorschriften 16

1. Allgemeine Hinweise....18

1.1 Konformitätserklärung 18

1.2 Sicherheitshinweise....18

1.3 Installation 18

1.4 Einbau In Den Schrank 18

1.5 Wichtig....18

1.6 Elektrischer Anschluß 18

1. Ihr Neues Haushaltsgerät 19

2. Ofenausstattung 19

3. Einige Nützliche Hinweise....20

4.1 Kippgesicherte Gitterroste 20

4.2 Grillen 20

4.3 Garzeiten....20

4.4 Reinigung Und Wartung....20

4.5 Aquactiva Funktion....20

4.6 Technischer Kundendienst 20

1. Vorbereitungen Für Installation Und Gebrauch 20

5.1 Der Richtige Platz Für Ihren Ofen 20

5.2 Ofen - Und Kochfeldinstallation....21

5.2.1.Installationsschritte....21

5.2.2. Glaskeramisches Kochfeld fixieren....21

5.2.3. Ofen fixieren....21

5.2.4. Warnung 21

5.3 Verkabelung Und Sicherheit Einbauofen....22

5.4 Ceranfelder Ohne Bedienelemente "PVS"....22

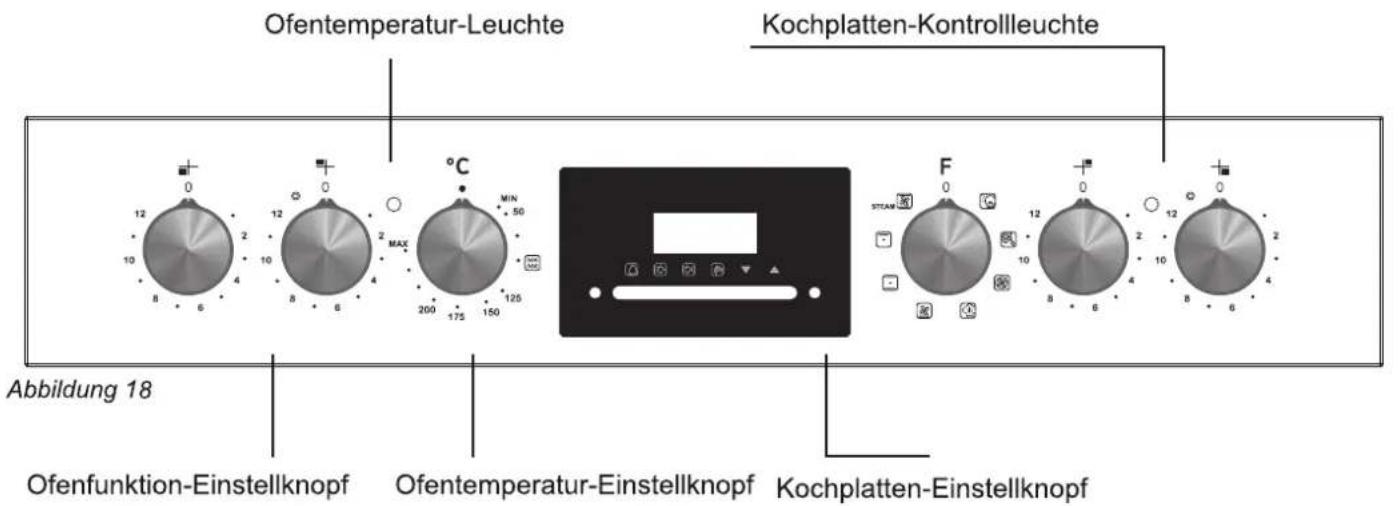

1. Bedienung....23

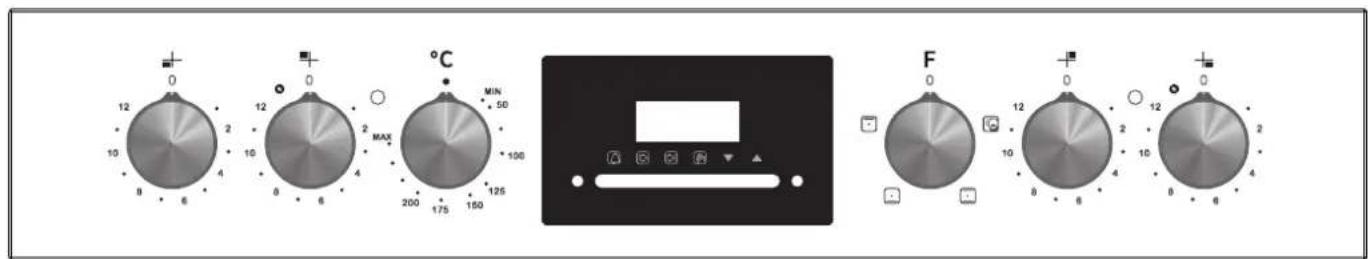

6.1 Bedienfeld 23

6.2 Gebrauch Des Elektronischen Programmierers....24

6.3 Einstellung Der Richtigen Uhrzeitt 24

6.4 Kochplatten Verwenden 25

6.5 Ofen Verwenden....25

6.6 Funktionen....26

1. Reinigung Und Wartung 27

7.1 Allgemein....27

7.2 Ofen Reinigen 27

7.3 Kochplatten-kochfeld Reinigen 27

7.4 Glaskeramisches Kochfeld Reinigen 27

7.5 Wartung 27

1. Service Und Transport 27

8.1 Bevor Sie Sich An Den Kundendienst Wenden .....27

8.2 Hinweise Zum Transport 27

INHOUD

NL

SICHERHEITSVORSCHRIFTEN

Während des Garvorgangs kann Feuchtigkeit im Ofenraum oder auf dem Glas der Tür kondensieren. Dies ist ein normaler Zustand.

Um diesen Effekt zu verringern, warten Sie 10-15 Minuten nach dem Einschalten des Geräts, bevor Sie die Speisen in den Ofen stellen. In jedem Fall verschwindet das Kondensat, wenn der Ofen die Gartemperatur erreicht hat.

Das Gemüse in einem Behälter mit Deckel anstelle einer offenen Schale kochen.

Vermeiden Sie es, Speisen nach dem Garvorgang länger als 15/20 Minuten im Ofen zu lassen.

WARNUNG: Während des Gebrauchs werden das Gerät und dessen zugänglichen Teile heiß. Achten Sie darauf, dass Sie keine heißen Teile berühren.

WARNUNG: Die zugänglichen Teile können während des Grillbetriebs heiß werden. Kinder sollten einen sicheren Abstand wahren.

WARNUNG: Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Glühbirne austauschen, um Stromschläge zu vermeiden.

WARNUNG: Um eine Gefährdung durch das versehentliche Zurücksetzen des Überhitzungsschutzes zu vermeiden, darf dieses Gerät nicht durch eine externes Schaltgerät, z. B. einen Timer, betrieben werden oder an einen Schaltkreis angeschlossen werden, der regelmäßig einund ausgeschaltet wird. Kinder unter 8 Jahren sollten in sicherem Abstand vom Gerät gehalten werden, wenn sie nicht ständig überwacht werden.

Kinder dürfen keinesfalls mit dem Gerät spielen. Das Gerät darf von Personen ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten, ohne Erfahrung oder Kenntnis des Produkts nur dann benutzt werden, wenn sie beaufsichtigt oder mit Anweisungen zur Bedienung des Geräts ausgestattet werden, und zwar auf sichere Weise und im Bewusstsein der möglichen Risiken.

Die Reinigung und Wartung darf nicht von unbeaufsichtigten Kindern durchgeführt werden. Verwenden Sie keine rauen oder abrasiven Materialien oder scharfen Metallabstreifer zur Reinigung der Ofentürscheiben, da diese die Oberfläche zerkratzen und das Glas zerbrechen können. Der Ofen muss ausgeschaltet werden, bevor die herausnehmbaren Teile entfernt werden. Montieren Sie diese nach der Reinigung wieder gemäß den Anweisungen.

Verwenden Sie nur den für diesen Ofen empfohlenen Kerntemperaturfühler.

Schließen Sie einen Stecker an das Stromkabel an, der für die auf dem Typenschild angegebenen Spannungs-, Strom- und Belastungswerte geeignet ist und einen Schutzkontakt hat. Die Steckdose muss für die auf dem Anhänger angegebene Last geeignet sein und Schutzkontakt haben, der angeschlossen und in Betrieb ist. Der Schutzleiter hat die Farbe Gelb-Grün. Diese Arbeit darf nur von qualifiziertem Personal durchgeführt werden. Falls Steckdose und Gerätestecker nicht kompatibel sind, wenden Sie sich an einen qualifizierten Elektriker, um einen entsprechenden Austausch vorzunehmen. Stecker und Steckdose müssen den geltenden Vorschriften des jeweiligen Landes entsprechen. Der Anschluss an die Stromversorgung kann auch mittels eines allpoligen Schalters mit Unterbrechung der Kontakte gemäß Überspannungskategorie III zwischen Gerät und Stromquelle erfolgen, der die gesetzlich zugelassenen maximalen Anschlusswerte tragen kann. Der gelb-grüne Schutzleiter darf nicht vom Trennschalter unterbrochen werden. Die für den Anschluss verwendete Steckdose bzw. der allpolige Trennschalter muss leicht erreichbar sein, wenn das Gerät installiert ist.

Die Trennung kann durch einen zugänglichen Stecker oder einen vorschriftsmäßig in die Festverdrahtung eingebundenen Schalter erfolgen.

Wenn das Netzkabel beschädigt ist, sollte es durch ein Kabel oder ein spezielles Bündel ersetzt werden, das beim Hersteller oder beim Kundendienst erhältlich ist.

Das Stromkabel muss vom Typ H05V2V2-F sein.

Diese Arbeit darf nur von qualifiziertem Personal durchgeführt werden. Der Schutzleiter /gelb-grün) muss ca. 10 mm länger sein als die anderen Leiter. Wenden Sie sich bei Reparaturen nur an den Kundendienst und fordern Sie die Verwendung von Original-Ersatzteilen an.

Die Nichteinhaltung der oben genannten Bestimmungen kann die Sicherheit des Gerätes beeinträchtigen und zum Erlöschen der Garantie führen.

Überschüssiges Verschüttungsmaterial sollte vor der Reinigung entfernt werden.

Ein längerer Stromausfall während des Kochbetriebs kann zu einer Fehlfunktion des Geräts führen.

Wenden Sie sich in diesem Fall an den Kundendienst.

Wenn Sie den Einlegeboden innen platzieren, achten Sie darauf, dass der Anschlag nach oben und in die Rückseite des Hohlraums gerichtet ist. Der Einlegeboden muss vollständig in den Hohlraum eingesetzt werden

WARNUNG: Decken Sie die Backofenwände nicht mit Aluminiumfolie oder anderem Einwegschutz ab, der in direkten Kontakt mit der heißen Emaille kommt. Dies kann Schmelzen und Verschleiß des Emailles an den Innenseiten verursachen.

WARNUNG: Niemals die Türdichtung des Ofens entfernen.

VORSICHT: Füllen Sie den Hohlraumboden während des Garens oder bei heißem Backofen nicht wieder mit Wasser auf.

Für den Betrieb des Gerätes mit den Nennfrequenzen ist keine zusätzliche Bedienung/Einstellung erforderlich.

Wir empfehlen, diese Anleitung für die Montage sowie zum späteren Nachschlagen aufzubewahren. Notieren Sie sich vor der Montage des Kochfelds die Seriennummer für den Fall, dass Sie die Hilfe des Kundendienstes in Anspruch nehmen müssen.

WARNUNG: Während des Gebrauchs werden das Gerät und dessen zugänglichen Teile heiß. Es muss darauf geachtet werden, die Heizelemente nicht zu berühren.

WARNUNG: Verwenden Sie ausschließlich einen Kochfeldschutz, der vom Hersteller des Kochgeräts entwickelt wurde, vom Gerätehersteller in der Bedienungsanleitung als geeignet genannt wird oder Bestandteil des Kochfelds ist. Die Benutzung eines ungeeigneten Kochfeldschutzes kann zu Unfällen führen.

WARNUNG: Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und zu einem Brand führen. Versuchen Sie NIEMALS, einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und ersticken Sie die Flamme dann (z. B. mit einem Deckel oder einer Feuerlöschdecke).

WARNUNG: Brandgefahr: Legen Sie niemals Gegenstände auf den Kochflächen ab.

WARNUNG: Falls die Oberfläche zerbrochen ist, dürfen Sie das Glas keinesfalls anfassen. Schalten Sie das Gerät aus, um die Möglichkeit eines Stromschlags zu vermeiden.

ACHTUNG: Der Kochvorgang muss beaufsichtigt werden. Ein kurzzeitiger Kochvorgang muss permanent überwacht werden.

Es wird dringend empfohlen, Kinder von den Kochzonen fernzuhalten, wenn diese in Betrieb sind oder nachdem sie ausgeschaltet wurden, solange die Restwärmeanzeige noch aktiv ist, um die Gefahr schwerer Verbrennungen zu vermeiden.

Das Gerät ist nicht dafür vorgesehen, mit Hilfe einer externen Zeitschaltuhr oder einer separaten Fernsteuerung betrieben zu werden.

Vermeiden Sie es, in die Halogenlampenelemente des Kochfelds (sofern vorhanden) zu blicken.

Metallobjekte wie Messer, Gabeln, Löffel und Deckel dürfen nicht auf der Kochfläche abgelegt werden. Sie könnten heiß werden.

Auf den Kochzonen dürfen weder Aluminiumfolie noch Kunststoffschalen abgelegt werden.

Das Kochfeld muss nach jeder Benutzung gereinigt werden, damit sich kein Schmutz und Fett ablagert. Andernfalls werden solche Reste bei der nächsten Benutzung erhitzt und können verbrennen, was zu Rauchentwicklung und unangenehmen Gerüchen, schlimmstenfalls sogar zur Brandentwicklung führen kann.

Reinigen Sie das Gerät keinesfalls mit einem Dampf- oder Hochdruckspray.

Während des Betriebs sowie für eine gewisse Zeit danach dürfen die Kochzonen nicht berührt werden. Lebensmittel dürfen keinesfalls direkt auf dem Glaskeramik-Kochfeld gegart werden.

Benutzen Sie stets geeignetes Kochgeschirr.

Stellen Sie das Kochgefäß immer in die Mitte des jeweiligen Kochfelds. Stellen Sie nichts auf das Bedienfeld.

Benutzen Sie das Kochfeld nicht als Arbeitsfläche.

Benutzen Sie das Kochfeld nicht als Schneidunterlage.

Lagern Sie keine schweren Gegenstände über dem Kochfeld. Beim Herunterfallen könnten Sie das Kochfeld beschädigen.

Benutzen Sie das Kochfeld nicht als Ablagefläche.

Schieben Sie Kochtöpfe nicht über das Kochfeld.

WARNUNG: Zugängliche Teile können während des Betriebs heiß werden. Kleine Kinder nicht in die Nähe des Geräts gelangen lassen.

Achten Sie beim Einsetzen des Gitterrosts darauf, dass die Gleitschutzkante nach hinten und oben gerichtet positioniert ist.

1. ALLGEMEINE HINWEISE

Herzlichen Glückwunsch! Sie haben ein hochwertiges Qualitätsprodukt erworben. Damit Ihr Gerät stets zu Ihrer Zufriedenheit arbeitet, raten wir Ihnen folgendes:

- Lesen Sie dieses Heft aufmerksam durch: es enthält wichtige Hinweise zur korrekten Benutzung Ihres Gerätes

- Bewahren Sie diese Bedienungsanleitung zur späteren Benutzung sorgfältig auf. Bei der ersten Inbetriebnahme kann es zu Rauchentwicklung und beißendem Geruch kommen. Hierbei handelt es sich um einen ganz normalen Vorgang, der auf die erste Erwärmung des Isolierplattenklebers zurückzuführen ist, welcher zur Verkleidung des Backofens verwendet wurde. Warten Sie mit dem Einschieben der Speisen, bis kein Rauch mehr vorhanden ist. Die Backofentür wird während des Betriebes naturgemäß heiß.

1.1 KONFORMITÄTSERKLÄRUNG

Mit der Verwendung des CE-Kennzeichens auf diesem Produkt bestätigen wir, das sämtliche relevanten Sicherheits-, Gesundheits- und Umweltvorschriften eingehalten werden, die für dieses Produkt in Europa gesetzlich festgelegt sind.

1.2 SICHERHEITSHINWEISE

•Dieses Gerät darf ausschließlich für den Zweck eingesetzt werden, für den es hergestellt wurde, nämlich die Zubereitung von Speisen. Jede andere Anwendung (beispielsweise das Heizen von Räumen) ist deshalb als zweckentfremdet zu betrachten und demzufolge gefährlich. Der Hersteller kann für eventuelle Schäden, die auf einen ungeeigneten, fehlerhaften und unvernünftigen Einsatz zurückzuführen sind, nicht verantwortlich gemacht werden.

Die Verwendung jedes elektrischen Gerätes erfordert die Beachtung einiger grundsätzlichen Regeln. Das sind insbesondere:

- das Gerät nicht mit nassen oder feuchten Händen oder Füßen berühren.

- das Gerät nicht barfuß bedienen

- bei Ausfällen und/oder Funktionsstörungen ist das Gerät abzuschalten. Versuchen Sie nicht, den Fehler auf eigene Faust zu beheben.

- Bei Beschädigung des Zuleitungskabels ist dieses so schnell wie möglich auszutauschen. Dies ist ausschließlich durch qualifiziertes Fachpersonal durchzuführen, unter Beachtung folgender Hinweise: Blechschutzdeckel abnehmen, Kabel abschrauben und durch ein anderes (Typ H05V2V2-F) ersetzen. Das Kabel muß der Leistung des Ge r ä t e s ent spr ech en. D er Erd lei ter ( gel b-g rün ) muß vorschriftsgemäß 10 mm länger sein als die Hauptleiter.

Bei einer erforderlichen Reparatur wenden Sie sich bitte an Ihren zuständigen Werkskundendienst und verlangen Sie die Verwendung von Original-Ersatzteilen.

Die Mißachtung der vorgenannten Hinweise kann die Sicherheit des Gerätes beeinträchtigen.

1.3 INSTALLATION

Der Einbau erfolgt auf Kosten des Endverbrauchers. Der Hersteller ist von diesem Dienst entbunden. Eventuell an den Hersteller herangetragene Ansprüche, die auf einen falschen Einbau zurückgehen, sind vorjeder Garantieleistung ausgeschlossen. Der Einbaumuß entsprechend der Anleitung und durch qualifiziertes Fachpersonal erfolgen. Durch einen falschen Einbau können Schäden an Personen, Tieren oder Sachen verursacht werden, für die der Hersteller röhlt verantwortlich gemacht werden kann.

1.4 EINBAU IN DEN SCHRANK

Das Gerät in den Schrank an den vorgesehenen Platz einsetzen (unterhalb der Kochfläche bzw. einzeln in separater Nische). Die Befestigung erfolgt durch 4 Schrauben, die in die entsprechenden Bohrungen des Rahmens eingesetzt werden, welche beim Öffnen der Backofentür sichtbar werden (Abbildung 11). Damit eine gute Belüftung gewährleistet ist, muß der Backofen unter Einhaltung der auf der letzten Seite angegebenen Abstände installiert werden.

Hinweis: Bei Backöfen, die in Kombination mit Kochmulden oder Ceranfeldern eingebaut werden, sind unbedingt die Montageanweisungen zu beachten, die mit den Kochfeldern mitgeliefert sind.

1.5 WICHTIG

Damit eine einwandfreie Funktion des Einbaugerätes gewährleistet ist, muß der Umbauschrank unbedingt über entsprechende Eigenschaften verfügen. Die Wände der am Backofen angrenzenden Schränke müssen aus hitzebeständigem Material sein. Gemäß der Sicherheitsnormen dürfen nach dem Einbau eventuelle Berührungen mit elektrischen Teilen nicht möglich sein. Sämtliche der Sicherheit dienende Teile müssen so befestigt sein, daß sie sich ohne Werkzeuge nicht entfernen lassen.

Zur Gewährleistung einer guten Belüftung ist die hintere Wand der Einbaunische zu entfernen. Außerdem muß die Auflagefläche über einen hinteren Freiraum von mindestens 45 mm verfügen.

1.6 ELEKTRISCHER ANSCHLUß

In der Bundesrepublik Deutschland ist der Backofen direkt an die Herdaschlussdose anzuschließen. Der elektrische Anschluß darf ausschließlich durch qualifiziertes Fachpersonal (Elektroinstallateur) erfolgen.

Beim direkten Anschluß ans Netz ist darauf zu achten, daß zwischen dem Gerät und dem Versorgungsnetz ein der Last entsprechender, genormter Mehrfachschalter eingebaut wird. Der Netzanschluß muß bei dem eingebauten Gerät jederzeit leicht zugänglich sein.

Wichtig: Bei der Installation ist darauf zu achten, daß das Versorgungskabel an keiner Stelle einer Temperatur von über 50°C ausgesetzt wird.

Das Gerät entspricht den Sicherheitsvorschriften derNormanstalten. Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es vorschriftsgemäß an einen einwandfrei funktionierenden Erdleiter angeschlossen ist, in Übereinstimmung mit den für die elektrische Sicherheit geltenden Normen.

Diese für die Sicherheit grundsätzliche Voraussetzung muß überprüft werden, und im Zweifelsfall ist eine sorgfältige Kontrolle der Anlage durch geschultes Fachpersonal vorzunehmen. Es ist die elektrische Belastung der Anlage und Steckdose zu überprüfen, um festzustellen, ob diese für die auf dem Leistungsschild angegebene maximale Leistung geeignet sind. Im Zweifelsfall einen Elektroinstallateur zu Rate ziehen.

Wichtig: Der Hersteller kann für eventuelle Schäden, die auf eine fehlende oder fehlerhafte Erdung zurückzuführen sind, nicht zur Verantwortung gezogen werden.

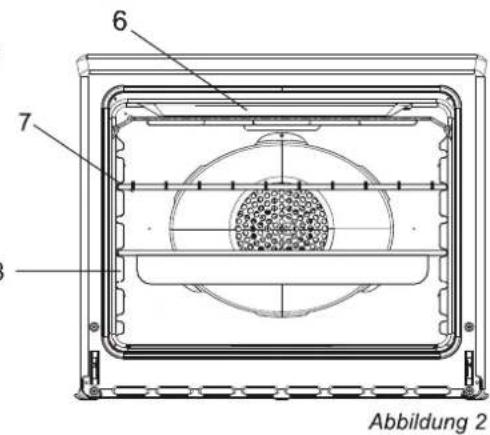

1. Bedienfeld
2. Ofenturgriff
3. Ofentur
4. Backblech
5. Rost

6. Einschube

7. Unteres Heizelement

8. Oberes Heizelement

6 7 Abbildung 2

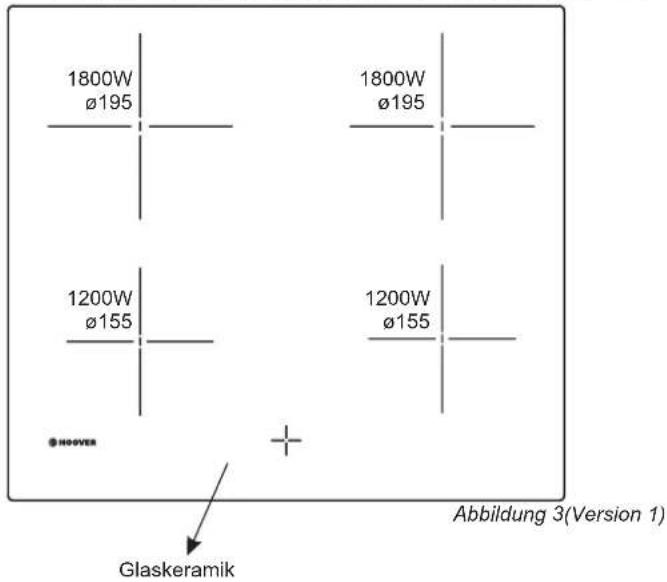

GLASKERAMISCHES KOCHFELD: HUTC64

1800W ø195 1800W ø195 1200W ø155 1200W ø155 • HOOVER + Abbildung 3(Version 1) Glaskeramik

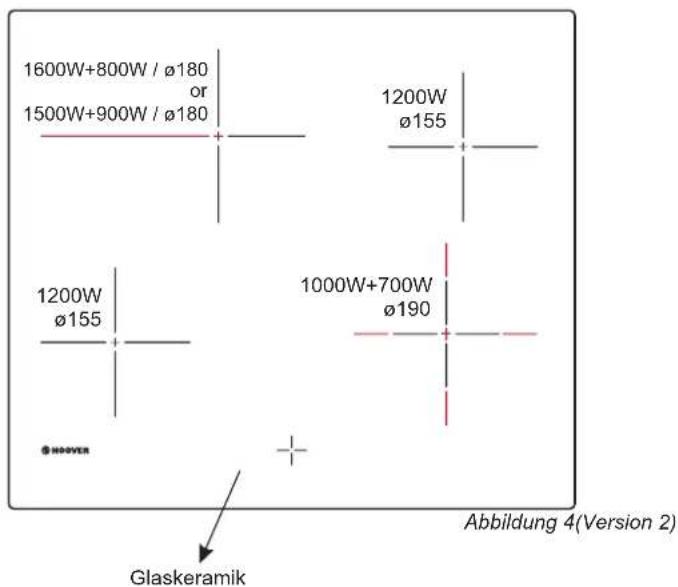

1600W+800W / ø180 or 1500W+900W / ø180 1200W ø155 1200W ø155 1000W+700W ø190 ● HOOVER Glaskeramik Abbildung 4(Version 2)

	Models
Version1	HUTCE64C
Version 2	HUTCE64DEX
Version 2	HUTCE64DEXFF

Heizungsdurchmesser können für verwandte Modelle geändert werden.

3. OFENAIUSSTATTUNG (Je nach Modell)

Vor der ersten Benutzung des Zubehörs, reinigen Sie jedes Teil mit einem feuchten Schwamm und trocknen Sie es dann mit einem Tuch.

Der einfache Rost dient als Unterlage für Bleche und Backformen. Der Grillrost ist vorrangig zum Ablegen von Grillstücken vorgesehen. Er wird zusammen mit dem Soßenfänger verwendet. Dank ihres speziellen Profils bleiben die Roste immer waagerecht, auch wenn sie bis zum Anschlag herausgezogen werden. Die Gerichte können nicht herunterrutschen oder überlaufen

Der Soßenfänger ist zum Auffangen des Saftes der Grillstücke bestimmt.

Er kann auf den Rost gestellt, under ihn geschoben oder auf die Bodenplatte gestellt werden. Den Soßenfänger niemals als Unterlage zum Braten verwenden.

Dies würde Rauchentwicklung und Fettspritzer und damit eine schnelle Verschmutzung des Ofens verursachen.

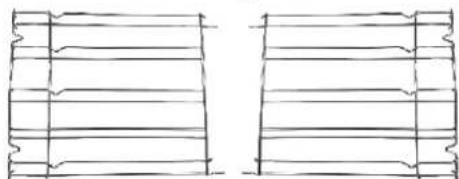

Abbildung 6
Seitliche Draht Gitter

Seitliche Drahtnetz wenn inbegriffen.

4. EINIGE NÜTZLICHE HINWEISE

4.1 KIPPGESICHERTE GITTERROSTE

Abbildung 8

Ihr Backofen ist mit besonders geformten Gleitschienen ausgestattet. Die Gitterroste können fast vollständig aus dem Back ofen herausgezogen werden, ohne daß sie nach unten kippen.

Dank der speziellen Gleitschienen bleiben die Roste sicher in der Waagerechten, und Sie können die Speisen umrühren oder deren Garpunkt feststellen. Um die Gitterroste ganz herauszunehmen, müssen diese leicht

angehoben und an der Vorderseite herausgezogen werden, wie in der nebenstehenden Abbildung dargestellt.

4.2 GRILLEN

Zum Grillen empfehlen wir, das Grillgut je nach Größe auf den 3. Oder 4. Gitterrost von unten zu schieben (seite 22). Fast alle Fleischsorten eignen sich zum Grillen, mit Ausnahme von sehr magerem Wild. Vor dem Grillen sollte das Grillgut ein wenig mit Öl oder Fett bestrichen werden.

4.3 GARZEITEN

Auf Seite 22 finden Sie eine Tabelle, in der Richtzeiten und Temperaturen zum Braten und Backen verschiedener Speisen angegeben sind. Durch Ihre persönliche Erfahrung werden Sie diese Angaben entsprechend Ihrem Geschmack und Ihren Gewohnheiten anpassen können.

4.4 REINIGUNG UND WARTUNG

DICHTUNG DER OFENTÜR

Wenn es notwendig ist, sie zu reinigen, benutzen Sie dabei einen feuchten Schwamm, den Sie vorher in heiße Seifenlösung eingetaucht haben. Spülen Sie die Dichtungen mit klarem Wasser und trocknen Sie diese. Der Grillrost ist vorrangig zum Ablegen von Grillstücken vorgesehen. Benutzen Sie niemals Dampf- oder Hochdruckvorrichtungen zum Reinigen des Ofens! Reinigen Sie alle emaillierten Oberflächen oder Teile aus Edelstahl mit einfachem Seifenwasser oder mit den handelsüblichen Reinigungsmitteln. Vermeiden Sie unbedingt den Gebrauch von scheuernden Reinigungsmitteln in Pulverform, da diese die Emaille des Backofens und die äußeren Zierteile beschädigen können. Der Backofen sollte nach jedem Gebrauch sorgfältig gereinigt werden, da die Fettpartikel, die beim Backen und Braten sich auf den Innenwänden abgesetzt haben, unangenehme Gerüche hervorrufen und somit das Backergebnis beeinträchtigen können. Zur Reinigung benutzen Sie bitte warmes Wasser und einen milden Reiniger.

Für alle unsere Backöfen ist ein besonderes Reinigungsset als Zubehör erhältlich, der Ihnen das mühselige Reinigen von Hand erspart. Es besteht aus selbstreinigende Einsätzen, die mit einer speziellen Emaille beschichtet sind und an den Innenwänden des Backofens befestigt werden. Siehe hierzu den Absatz "Katalytisches Selbstreinigungsset". Für die Gitterroste benutzen Sie ein handelsübliches Reinigungsmittel und Stahlwolle. Die Oberflächen aus Spiegelglas dürfen erst dann gereinigt werden, wenn sie vollständig abgekühlt sind. Eventuelle Schäden, die auf die Mißachtung dieser grundsätzlichen Regel zurückzuführen sind, fallen nicht unter die Garantie.

Zum Austauschen der Innenlampe ist der Backofen von der Stromversorgung zu trennen. Schrauben Sie die Glasschutzhülle der Lampe ab und ersetzen Sie die Birne mit einer ähnlichen Typs, die ebenfalls hitzebeständig ist.

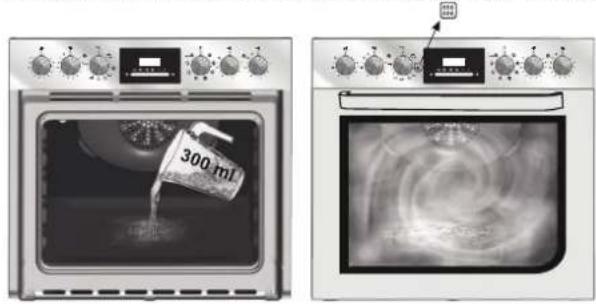

4.5 AQUACTIVA FUNKTION

Mit der Aquactiva Funktion wird Dampf im Inneren des Backofens erzeugt um die restlichen Fett- und Speisereste aus dem Backofen zu entfernen.

1. Gießen Sie 300 ml Wasser in den Behälter Aquactiva am Boden des Ofens ein.
2. Wählen Sie die Backofenfunktion auf Ober-/Unterhitze (☐) oder Unterhitze (☐).
3. Stellen Sie die Temperatur auf das Aquactiva Symbol ein .
4. Stellen Sie eine Zeit von 30 Minuten für das Programm ein.
5. Nach 30 Minuten schaltet das Programm ab. Lassen Sie den Ofen abkühlen.
6. Wenn das Gerät abgekühlt ist, reinigen Sie die Innenflächen des Backofens mit einem Tuch.

Achtung!

Vergewissern Sie sich, dass das Gerät abgekühlt ist bevor Sie es berühren. Achten Sie auf heiße Oberflächen, da sie Verbrennungen

verursachen können. Verwenden Sie destilliertes- oder Trinkwasser.

4.6 TECHNISCHER KUNDENDIENST

Sollte Ihr Backofen einmal nicht richtig funktionieren, prüfen Sie zuerst, ob die Stromversorgung gewährleistet ist. Ist die Ursache der Fehlfunktion nicht ausfindig zu machen, wenden Sie sich bitte an Ihren zuständigen Werkskundendienst unter Angabe des Modells und der Seriennummer, die auf dem Typenschild angegeben sind.

Auf Ihr Gerät gewähren wir eine Garantie von 24 Monaten ab Kaufdatum. Bewahren Sie Ihre Kaufrechnung sorgfältig auf und legen Sie sie bei Bedarf als Garantienachweis dem Kundendienst vor. Die Garantiebedingungen sind im beigefügten Serviceheft angegeben.

5. VORBEREITUNGEN FÜR INSTALLATION UND GEBRAUCH

Dieser moderne, funktionale und praktische Ofen wurde mit Teilen und Materialien höchster Güte hergestellt und wird Ihre Ansprüche in jeder Hinsicht erfüllen. Vergessen Sie nicht, diese Anleitung aufmerksam durchzulesen, damit Sie gleich zu Anfang richtig und sicher mit dem Gerät arbeiten können und es auch in Zukunft nicht zu Problemen kommt. In den nachstehenden Informationen finden Sie bestimmte Regeln, die wichtig für richtige Aufstellung und Wartungs arbeiten sind. Diese Informationen sollten (insbesondere vom Installateur) mit besonderer Aufmerksamkeit gelesen werden.

5.1 DER RICHTIGE PLATZ FÜR IHREN OFEN / KOCHFELD

Bei der Auswahl des richtigen Aufstellungsortes für Ihren Ofen müssen einige Punkte beachtet werden. Halten Sie sich in jedem Fall an unsere nachstehenden Empfehlungen, damit es später nicht zu Problemen oder gefährlichen Situationen kommt!

- Bei der Auswahl des richtigen Platzes für Ihren Ofen / Kochfeld sollten Sie darauf achten, dass sich keine entflammbaren oder explosiven Materialien in nächster Nähe befinden; dies können Vorhänge, ölige Tücher und ähnliche Materialien sein, die schnell Feuer fangen.

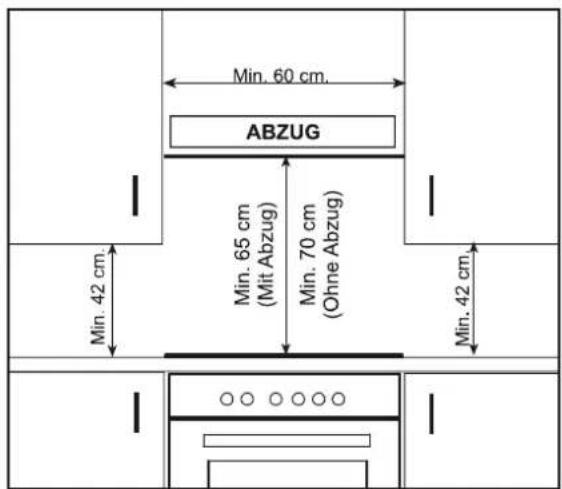

• In Abbildung 10 finden Sie eine Darstellung der erforderlichen Gegebenheiten oder Änderungen hinsichtlich Wandschränken und Abzugshauben sowie der nötigen Minimalabstände zum Ofen und seinen Flächen.

Demzufolge sollte die Abzugshaube mit einem minimalen Abstand von 65 cm von der Oberfläche des Kochfeldes angebracht werden. Ohne Abzugshaube sollte ein Abstand von mindestens 70 cm eingehalten werden.

Min. 60 cm. ABZUG Min. 65 cm (Mit Abzug) Min. 70 cm (Ohne Abzug) Min. 42 cm. Min. 42 cm.

Abbildung 9

5.2 OFEN - UND KOCHFELDINSTALLATION

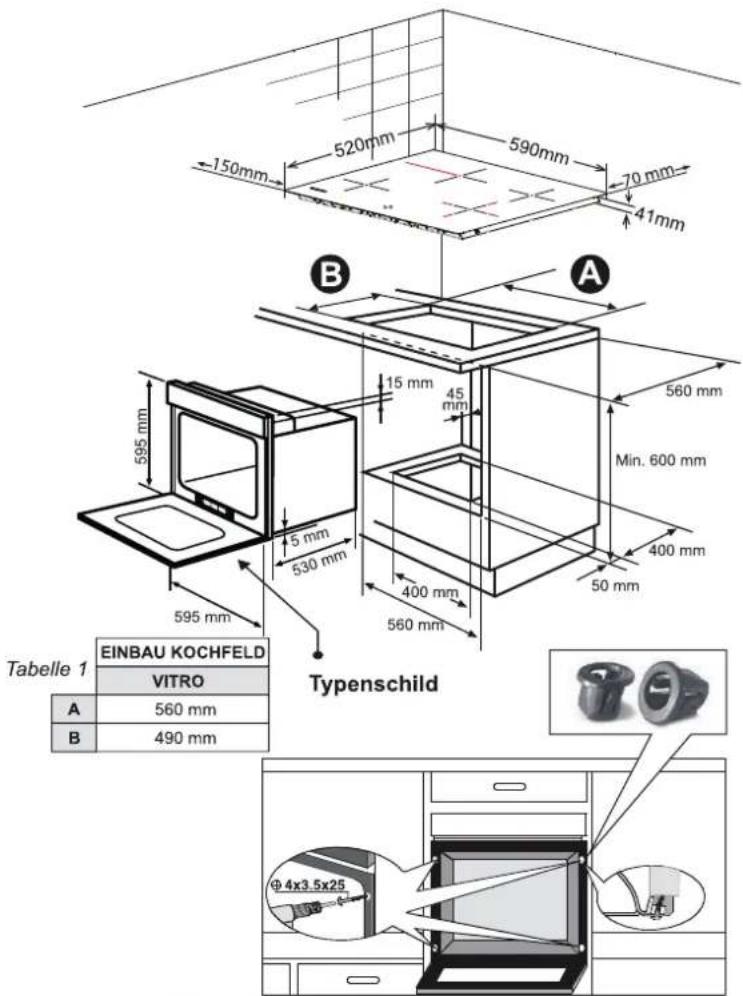

Abbildung 10 - Bündige Ofeninstallation

150mm 520mm 590mm 70mm 41mm B A 15 mm 45 mm 560 mm Min. 600 mm 50 mm 595 mm 530 mm 400 mm 560 mm 595 mm Tabelle 1 EINBAU KOCHFELD VITRO A 560 mm B 490 mm Typenschild Ø 4x3.5x25

5.2.1. Installationsschritte

1. Setzen Sie das Kochfeld in die Arbeitsplattenaussparung ein. Die Größe der Aussparung entnehmen Sie bitte Abbildung 11.
   Details finden Sie unter Kochplatten-Kochfeld fixieren oder Glaskeramisches Kochfeld fixieren.
2. Verbinden Sie das Kochfeld über den Stecker am Kochfeld mit dem Ofen. Das Gegenstück des Steckers befindet sich an der Rückwand des Ofens.
3. Schließen Sie den Ofen an die Stromversorgung an.
4. Setzen Sie den Ofen in die Einbauöffnung. Je nach Größe der Einbauöffnung kann das Gerät wie in Abbildung 11. Details finden Sie unter Ofen fixieren.

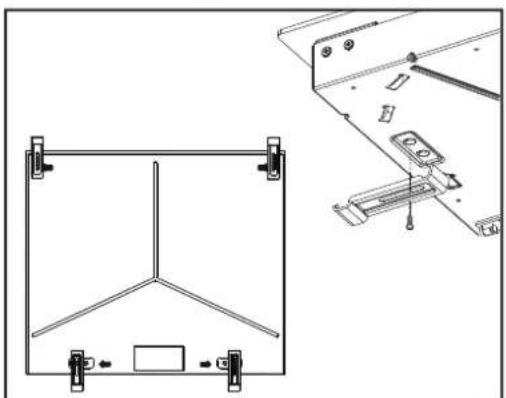

5.2.2. Glaskeramisches Kochfeld fixieren

Normal Befestigung:

• Nehmen Sie die Befestigungslips aus dem Zubehörbeutel und schrauben Sie sie an der am Unterkasten markierten Position fest.
  (Ziehen Sie die Schrauben nur so fest an, dass sich die Clips noch frei bewegen können.)
• Setzen Sie das Kochfeld in die Mitte der Aussparung ein.
• Drehen Sie die Clips und ziehen Sie sie vollständig fest.

Die Abmessungen des Gehäuses, in das der Ofen eingebaut wird, müssen absolut passend, das Material muss für höhere Temperaturen geeignet sein. Zur korrekten Installation darf das Produkt keine elektrischen oder isolierten Teile berühren. Isolierte Teile müssen so angebracht werden, dass sie auch mit Werkzeugen nicht entfernt werden können. Wir raten von der Installation des Gerätes in nächster Nähe zu Kuhl - und Gefriergeräten ab. Andernfalls kann die Leistung dieser Geräte durch Abwärme des Produktes beeinträchtigt werden.

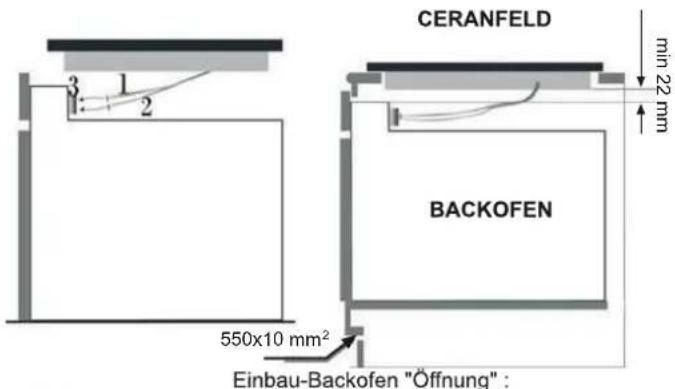

5.2.4. Warnung

Installation eines Einbauofens ohne Kühlungslüfter.

Vor dem Einsetzen des Ofens muss die Rückwand des Küchenmöbels im Bereich des Ofens entfernt werden.

Gleichermaßen muss am Vorderteil des Möbels eine Öffnung von mindestens 10 mm vorhanden sein.

• Wenn Sie einen der Einstellknöpfe aus der „0“-Position drehen, leuchtet die Kochplatten-Kontrollleuchte auf.

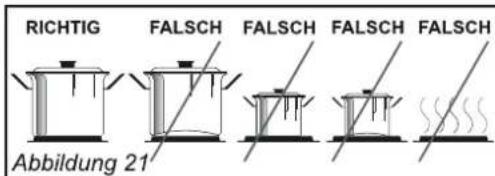

• Verwenden Sie ausschließlich Geschirr mit passendem Durchmesser.
  •Vergewissern Sie sich, dass der Boden Ihres Kochgeschirrs nicht nass ist, wenn Sie das Geschirr auf die Kochstelle setzen.
  •Lassen Sie die Kochstellen nicht ohne aufgesetztes Geschirr arbeiten. Im Betrieb erreicht das Geschirr naturgemäß eine hohe Temperatur. Daher sollten Sie Kinder und Haustiere vom Herd fernhalten; dies gilt sowohl im Betrieb als auch in der Zeit kurz danach.
  •Falls Sie Sprünge oder Risse in der Glaskeramik entdecken sollten, schalten Sie das Gerät sofort ab und lassen das beschädigte Kochfeld vom autorisierten Kundendienst austauschen.
• Nach dem Einsatz muss das Kochfeld mit geeigneten Reinigungsmitteln sorgfältig gereinigt werden, damit es Ihnen lange Zeit Freude bereitet und zuverlässig arbeiten kann. Damit sich kein Rost bilden kann und das Gerät lange Zeit wie neu aussieht, sollten Sie das Kochfeld mit einem Lappen abwischen, auf den Sie ein klein wenig Öl gegeben haben. Benutzen Sie niemals Dampfreiniger.
• Um keine Energie zu verschwenden, sollte der Durchmesser des Geschirrs niemals kleiner oder größer als der Durchmesser der Kochstelle sein.
• Sorgen Sie dafür, dass kleine Kinder niemals nahe an die Kochplatten gelangen können, da sich diese im Betrieb natürlich stark erhitzen.
• Da sich heiße Öle und Fette entzünden können, sollten Sie Zubereitungsarten wie Frittieren nur mit aufgelegtem Deckel ausführen.
• Missbrauchen Sie die Glaskeramik nicht als Schneidbrett oder Arbeitsfläche. Benutzen Sie kein Geschirr mit Aluminiumboden. Stellen Sie keine schweren Gegenstände auf dem Kochfeld ab.
• Stellen Sie keine Gegenstände aus Kunststoff, Aluminium oder ähnlichen Materialien auf der Glaskeramik ab. Falls doch einmal ein Gegenstand aus Kunststoff oder Aluminium
  auf der Glaskeramik schmelzen sollte, schaben Sie die Rückstände sofort mit einem Schaber ab.
• Reiben Sie nicht mit Geschirrtüchern oder Schwämmen über die Glaskeramik. Rückstände von Reinigungsmitteln können einen Brand verursachen und zu unschönen Verfärbungen der Oberfläche fähren.

5.3 VERKABELUNG UND SICHERHEIT EINBAUOFEN

• Bevor Sie die Verbindung herstellen, stellen Sie sicher, dass das Gerät durch eine angemessene Sicherung geschützt-siehe hierzu die umseitige Tabelle- und mit Kabeln mit zu einer normalen Versorgung ausreichendem Querschnitt ausgestattet ist.
• Drehen Sie das Kochfeld / Backofen so um, dass die Seite aus Glas auf der Arbeitsplatte aufliegt, wobei für einen geeigneten Schutz des Glases zu sorgen ist.
• Klappen Sie den Deckel unterBeachtung der nachstehenden Reihenfolge auf:

Abbildung 12
Abbildung 13
Abbildung 14

• Finden Sie die zwei Stifte, die an den Seiten angebracht sind;
• Legen Sie das Blatt eines Schraubenziehers vor je einen Stift, legen Sie es hinein und drücken Sie ein;
  •Nehmen Sie den Deckel ab.
  •Drehen Sie die Schrauben heraus, welche die Einheit mit den Shunt-Schienen und den Leitern des Netzkabels halten;
• Lösen Sie die Kabelschellen, um das Netzkabel entfernen zu können;
  •ziehen Sie das Netzkabel heraus.

•Schritte zur Herstellung einer neuen Verbindung

• Wählen Sie das Netzkabel gemäß den Anweisungen in der umseitigen Tabelle.
• Führen Sie das Netzkabel durch die Kabelschelle hindurch;
• Isolieren Sie die Enden jedes Leiters auf eine Länge von 10 mm ab; dabei berücksichtigen Sie die erforderliche Länge des

Netzkabels für den Anschluss an das Klemmbrett

- Auf der Grundlage der nachstehenden Tabelle positionieren Sie die Shunt-Schienen, die Sie im dem vorherigen Arbeitsschritt auf gehoben haben, unter Beachtung der entsprechenden Markierungen auf dem Klemmbrett (die Shunt-Schienen ermöglichen es, eine Brücke zwischen zwei Klemmen herzustellen) und befestigen Sie die Leiter. Überprüfen Sie die Befestigung an den verschiedenen Klemmen.

- Schrauben Sie die Kabelschelle wieder auf und schließen Sie den Deckel fest.

SHUNT

Abbildung 15

EINPHASIG oder ZWEIPHASIG 220-240 V~
KabelH05V2V2F	3x4 mm ^2
DREIPHASIG 220-240 V3~
KabelH05V2V2F	4x1,5 mm ^2
DREIPHASIG 380-415 V2N~
KabelH05V2V2F	4x1,5 mm ^2

Der Anschluß ans Stromnetz des Ceranfeldes erfolgt über den Backofen.

Um die Geräte miteinandanzuschließen, genügtes, den Kompaktstecker ① und ② des Ceranfeldes mit dem Kompaktstecker ③ des Backofens oder des Einbauschaltbretts zu verbinden.

INSTALLATION MIT EINBAU-BACKOFEN

CERANFELD min 22 mm BACKOFEN 550x10 mm² Einbau-Backofen "Öffnung" :

Abbildung 17

6. BEDIENUNG / BACKOFEN

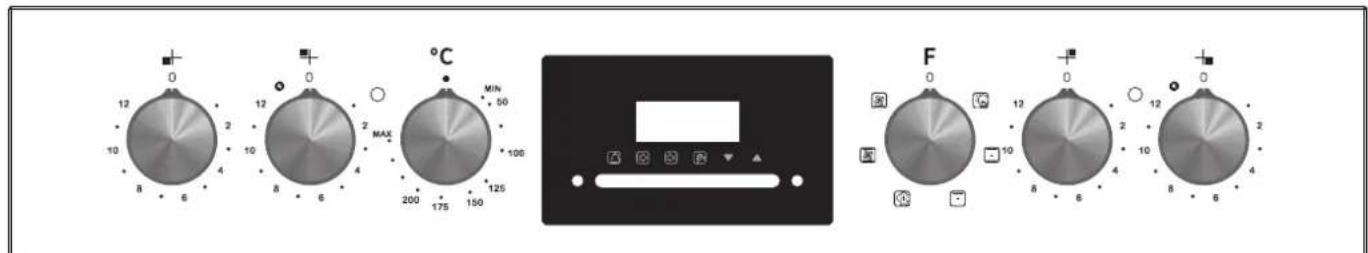

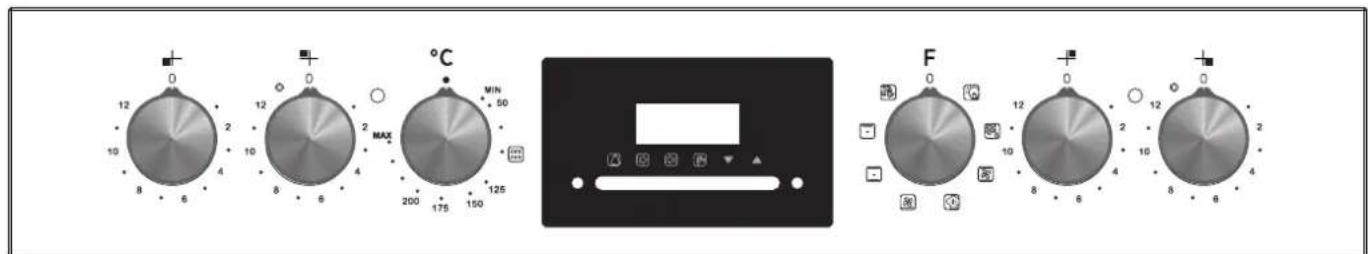

6.1 BEDIENFELD / BACKOFEN

Ofentemperatur-Leuchte Kochplatten-Kontrollleuchte Abbildung 18 Ofenfunktion-Einstellknopf Ofentemperatur-Einstellknopf Kochplatten-Einstellknopf

0 12 15 8 6 4 2 12 10 6 4 MAX °C MIN 50 100 200 175 150 125 F 0 12 10 8 6 4 2 12 10 8 6

0 12 10 8 6 4 2 12 10 8 6 4 2 MAX °C MIN 50 200 175 150 125 F 0 12 10 8 6 4 2 12 10 8 6

0 12 10 8 6 4 2 12 10 8 6 4 2 MAX °C MIN 50 106 200 175 150 125 F 0 12 8 6 4 2 12 10 8 6 4

Abbildung 19

6.2 GEBRAUCH DES ELEKTRONISCHEN PROGRAMMIERERS

FUNKTION	EINSCHALTEN	AUSSCHALTEN	FUNKTION	NÜTZLICH FÜR
MANUELLER BETRIEB	Den Knopfdrücken und gedrückt halten.Die Knöpfe ▼▲ drücken, um die erforderliche Backzeit einzustellen.Alle Knöpfe loslassen.	Wenn die eingestellte Backzeit abgelaufen ist, wird ein akustisches Signal aktiviert (dieser Alarm hört von alleine auf, er kann jedoch sofort ausgeschaltet werden, wenn man aufdrückt).	Aktiviert einen Alarm am Ende der eingestellten Backzeit.Um die Restzeit zu erfahren, drücken Sie den Knopf.	Es ermöglicht Ihnen, das Signal als Erinnerungsfunktion zu benutzen (auch wenn der Ofen nicht zum Backen verwendet wird)
MANUELLE FUKTIONS-EINSTELLUNG	Drücken Sie den KnopfWählen Sie die Backfunktion mit dem entsprechenden Kontrollknebel für die Backofenfunktion.	Drehen Sie den Kontrollknopf für die Backfunktion bis zur gewünschten Position O.	Es ermöglicht den Gebrauch des Ofens.	Zum Zubereiten der gewünschten Rezepte
BACKDAUER	Den Knopf TIMER drücken und gedrückt halten.Die Knöpfe ▼▲ drücken, um die erforderliche Backzeit einzustellen.Alle Knöpfe loslassen.Stellen Sie die Backfunktion mit dem entsprechenden Kontrollknopf die Backfunktion ein.	Wenn die eingestellte Zeit abgelaufen ist, schaltet sich der Ofen automatisch ab.Wenn Sie den Backvorgang vorzeitig ab-bzw.unterbrechen möchten, drehen Sie den Knopf zum Auswählen der Ofenfunktion bis zur Position O oder stellen Sie die programmierte Zeit auf 0.00 (Knöpfe TIMER und ▼▲ )	Es ermöglicht Ihnen,die für das gewählte Rezept erforderliche Backzeit vorzu-programmieren.Um die Restzeit zu erfahren drücken Sie den Knopf TIMER.Um die eingestellte Zeit zu ändern, drücken Sie den Knopf TIMER und nehmen Sie die neue Einstellung durch Betätigung der Knöpfe ▼▲ vor	Bei Erreichen der eingestellten Backzeit schaltet sich der Ofen automatisch ab und ein akustisches Signal ertönt.
BACKZEITENDE	Den Knopf END drücken und gedrückt hal ten.Die Knöpfe ▼▲ drücken,um den Zeitpunkt zu wählen, wenn Sie möchten, dass der Ofen sich abschaltet.Knöpfe loslassen.Wählen Sie die Backfunktion mit dem entsprechenden Kontrollknopf für die Backofenfunktion	Zum eingestellten Zeitpunkt wird der Ofen sich automatisch abschalten.Wenn Sie den Ofen manuell ausschalten möchten, drehen Sie den Knopf zur Einstellung der Ofenfunktion auf Position O.	Es ermöglicht die Einstellung der Backendzeit.Um die voreingestellte Zeit zu überprüfen, drücken Sie den Knopf END.Um die voreingestellte Zeit zu ändern, drücken Sie den Knopf END und die Knöpfe ▼▲ gleichzeitig.	Diese Funktion wird zusammen mit der Backdauer benutzt. Z.B. Soll Ihre Speise 45 Minuten backen und um 12:30 fertig sein. Wählen Sie zuerst die Backfunktion, dann Backzeitdauer 45 Minuten einstellen, dann Backzeitende 12:30 eingeben. Der Backofen startet automatisch um 11:45 (12:30 minus 45

6.3 EINSTELLUNG DER RICHTIGEN UHRZEIT

Pure graphical interface element with no text, numbers, or symbols

HINWEIS: Das erste, was nach der Installation des Ofens oder nach der Unterbrechung der Stromversorgung (die am blinkenden Display mir der Anzeige ☐☐☐ zu erkennen ist) gemacht werden muss, ist die Einstellung der korrekten Uhrzeit.

• Die Knöpfe TIMER + END drücken und gedrückt halten. (☐ + TIMER bei einigen Modellen)
• Die Zeit mit den Knöpfen ▼ und ▲ einstellen.
- Alle Knöpfe loslassen.

ACHTUNG: Der Ofen arbeitet nur, wenn er auf manuelle Funktion eingestellt ist oder eine bestimmte Backzeit programmiert worden ist.

HINWEIS: Bei einigen Modellen stehen anstelle der Symbole ▼▲ die Zeichen + und -.

6.4 KOCHPLATTEN VERWENDEN

Das Kochfeld wird über die 7-stufigen Einstellknopfe am Bedienfeld (Abbildung 20) gesteuert.

Stufe „0“ bedeutet: Ausgeschaltet. Die restlichen 6 Stufen verwenden Sie für Folgendes:

0 12 10 8 6 4 2 0

- Suchen Sie sich das Zeichen, das Ihr gewünschtes Kochfeld anzeigt.

- Drehen Sie den Kontrollknebel, bis die gewünschte Kochposition eingestellt ist.

Wir empfehlen, die Pfanne bei hoher Temperatur richtig anzuheizen und sie dann auf die gewünschte Temperatur zurückzudrehen.

• Die Restwärmeanzeige leuchtet auf, wenn die Temperatur 60°C oder mehr beträgt.

Sie wird auch weiterhin Resthitze

Abbildung 20

anzeigen, selbst wenn das Kochfeld abgeschaltet wurde, solange, bis das Kochfeld genügend abgekühlt ist. Sie schaltet sich ab,

ur unter 60°C gefallen ist.

- Um die Kochzone auszuschalten, drehen Sie den Knopf auf Position"0".

Dei erweiterbaren Kochzonen ermöglichen bei größeren Töpfen oder größeren Mengen von Speisen eine bessere Garleistung dank der zuschaltbaren runden bzw. ovalen Kochfläche.

* Die Bräterzone besteht aus einer runden und einer ovalen Fläche, die zusammen zu einer Bräterzone geschaltet werden können.

Die runde Zone wird durch Drehen des Knopfes von der Position 1 bis 12 eingestellt. Zur Einstellung der Bräterzone, 2400 W, drehen Sie den Kontrollknebel von der Position 12 bis zum Stop und wählen Sie dann die gewünschte Hitzeleistung durch Einstellung von Position 1 bis 12.

* 2 Zonen Feld : Das ist eine Zweikreis-Zone und besteht aus einer inneren, runden Fläche und einer äußeren, ringförmigen Fläche.

Die innere Kochfläche wird durch Drehen des entsprechenden Kontrollknebeln von 1 bis 12 eingestellt. Zum Zuschalten der äußeren Ringzone (Gesamtleistung 1700 W) drehen Sie den Kontrollknebel über die Position 12 hinaus und stellen Sie dann die gewünschte Leistung ein.

Einstellung
1	1-2	Sehr langsam	Warmhalten von Geschirr, Schmelzen von Butter und Schokolade usw
2	3-4	Langsam	Langsames Kochen, Bechamel, Eintöpfe, Milchreis, pochierte Eier usw
3	5-6	Normal	Trockene Bohnen, Tiefgefrorenes, Obst, Kochendes Wasser...
4	7-8	Mittel	Gedünstete Äpfel, frisches gemüse Pasta, Crêpes, Fisch
5	9-10	Hoch	Intensives langsames Kochen, Omeletts, Steaks...
6	11-12	Sehr hoch	Steaks, Kotelettes, Braten....

RICHIG FALSCH FALSCH FALSCH FALSCH Abbildung 21

Glaskeramik ist besonders widerstandsfähig gegen Hitze und starke Temperaturänderungen. Beim starken Aufheizen leuchtet die jeweilige Kochstelle rot auf. Beim Erhitzen können leise Geräusche auftreten; dies ist völlig normal und liegt am technischen Aufbau des Systems. Eine leichte Geräuschentwicklung wirkt sich nicht auf die Qualität aus. Die Glaskeramik kann beschädigt werden, wenn Sie Kochgeschirr mit scharfen Kanten darüber schieben oder unsanft auf der Glaskeramik abstellen. Gehen Sie entsprechend sorgsam vor.

Energiespartipps:

• Um die beste Effizienz Ihres Kochfelds zu erreichen, platzieren Sie das Kochgeschirr bitte in der Mitte der Kochzone.
• Mit einem Deckel verringern Sie die Garzeit und sparen Energie.
• Verwenden Sie möglichst wenig Wasser oder Fett, um die Garzeiten zu reduzieren.
• Beginnen Sie mit einer hohen Leistungseinstellung und verringern Sie diese, wenn das Gargut durchg ehend erhitzt ist.
• Benutzen Sie Kochöpfe, deren Durchmesser der Kennzeichnung des gewählten Kochfelds entspricht.

6.5 OFEN VERWENDEN

Zuerst wählen Sie die gewünschte Ofenfunktion (Abbildung 22 und 23), anschließend stellen Sie die gewünschte Ofentemperatur ein (Abbildung 24). Andernfalls arbeitet Ihr Ofennicht. W enn die Temperatur im Inneren des Ofens die von Ihnen vorgegebene Temperatur erreicht, werden die Heizelemente vom Thermostat ausgeschaltet, die Ofentemperatur-Leuchte erlischt.

Wenn die Temperatur unter den eingestellten Wert abfällt, schalten sich die Heizelemente wieder ein, die Ofentemperatur-Leuchte leuchtet auf.

F 0

Abbildung 22

F 0 STEAM

Abbildung 23

Abbildung 24

Tabelle 3

Symbol	Erläuterung	Energieklasse gemäß CENELEC EN 60350-1
	Light	—
	In dieser Einstellung erfolgt eine Luftzirkulation bei Raumtemperatur zum Auftauen von Tiefkülkost in wenigen Minuten, ohne eine Veränderung des Proteingehalts herberzurunren.	—
	Die zwischen 50°C und 240°C heiße Luft wird gleichmäßig in den Backofen verteilt. Ideal für das gleichzeitige Braten von verschiedenen Arten von Speisen (Fleisch, Fsch), ohne dabei eine Vermischung von Geschmack und Geruch zu verursachen. Geeignet auch für schonendes Backen, z.B. Für Blätterteig, Biskuitteig o.Ä.	—
*	Ofenthermostat, Warnleuchten sowie unteres und oberes Heizelement schalten sich ein.	HHE111IN/E HHE115IN/E HHE116IN/E HHE316IN/E HHE318IN/E HHC3U111IN/E HHC3U115IN/E HHC3U118IN/E HHC3U318IN/E
STEAM	Der Thermostat und die Warnleuchte des Ofens sowie der Ventilator und die unteren und oberen Heizelemente werden eingeschaltet, so dass mithilfe des in der Vertiefung vorhandenen Wassers Dampf erzeugt wird.	—
	Der Thermostat und die Warnleuchte des Ofens sowie der Ventilator und die unteren und oberen Heizelemente werden eingeschaltet.	—
*	Diese Funktion ermöglicht es, gesünder zu kochen, indem sie den Bedarf an Fett oder Öl reduziert. Die Kombination von Heizelementen mit einem pulsierenden Luftzyklus sorgt für ein perfektes Garergebnis.	HHE115IN/E HHE318IN/E HHE116IN/E HHE316IN/E HHC3U115IN/E HHC3U118IN/E HHC3U318IN/E
	Diese Funktion ist ideal für empfindlichen Speisen (Soufflês, kuchen).	—
	Der Thermostat und die Warnleuchte des Ofens sowie das untere Heizelemente werden eingeschaltet.	—
	Der Thermostat und die Warnleuchte des Ofens sowie das obere Heizelemente werden eingeschaltet.	—

* Prüfprogramm gemäß CENELEC EN 60350-1 zur Feststellung der Energieeffzienzklasse

Energiespartipps:

- Sofern möglich, das Vorheizen des Backofens vermeiden und seine Kapazität voll ausnutzen.

• Die Backofentür so selten wie möglich öffnen, weil die Hitze aus dem Innenraum bei jedem Öffnen verloren geht.
- Für eine deutliche Énergieersparnis den Backofen 5-10 Minuten vor dem Ende der Garzeit ausschalten und mit der Restwärme zu Ende garen.
• Die Dichtungen sollten sauber und unversehrt bleiben, damit keine Hitze aus dem Inneren verloren geht.
- Falls Sie einen Stromversorgungsvertrag mit wechselndem Stundentarif haben, erleichtert das Programm der „verzögerten Startzeit“ das Stromsparen, indem der Anfang des Garvorgangs in die Zeit verschoben wird, wo der günstigere Stromtarif gilt.

6.6 FUNKTIONEN

Je nach Modell sind eventuell nicht alle der nachstehend erklärten Funktionen verfügbar.

LAMPE

Schaltet das Licht im Backofen an.

AUFTAUEN

Diese Funktion ermöglicht es, gesünder zu kochen, indem sie den Bedarf an Fett oder Öl reduziert. Die Kombination von Heizelementen mit einem pulsierenden Luftzyklus sorgt für ein aktes Garergebnis.

MULTI-LEVEL

Die zwischen 50°C und 240°C heiße Luft wird gleichmäßig in den Backofen verteilt. Ideal für das gleichzeitige Braten von verschiedenen Arten von Speisen (Fleisch, Fisch), ohne dabei Vermischung von Geschmack und Geruch zu verursachen. Gnet auch für schonendes Backen, z.B. Für Blätterteig, uiteig o:ä.

NATÜRLICHE KONVEKTION

Bei dieser klassischen Backofenfunktion werden Lebensmittel gleichmäßig von oben und unten erhitzt. Stellen Sie die Ofentemperatur je nach gewünschter Zubereitungsart auf die folhene Temperatur ein, die Sie der Temperaturtabelle nehmen können. Wir empfehlen, den Ofen etwa 10 Minuten lang auheizen. Lassen Sie die Lebensmittel eventuell in einem signeten Behälter über die gesamte Zubereitungsdauer im ofen. Diese Funktion eignet sich besonders zum Backen von Henen, Biskuit, Gebäck, Nudelgerichten, Lasagne und Pizza. Ich der Zubereitung schalten Sie Ofenfunktion - und temperatur-Einstellknopf ab. Nehmen Sie die zubereiteten insmittel aus dem Ofen, stellen Sie sie an einem sicheren Ort ablassen Sie den Ofen abkuhlen, indem Sie die Ofentür geöffneten. Da der Ofen eine Zeit lang heiß bleibt, halten Sie sich und besonders Kinder vom Ofen fern.

EASY STEAM

Das untere Heizelement und das Gebläse sind eingeschaltet und entwickeln Wasserdampf mit dem Wasser in der Backmuffel.

Es ist hierzu notwendig 150 ml Wasser auf den Boden der Backmuffel zu geben und den Drehknopf auf diese Funktion zu drehen.

Bitte beachten Sie die zugehörige Tabelle "Rezepte".

GRILL

Diese Funktion nutzen Sie für Grillgerichte, Brathähnchen und Spiele. Grillgerichte geben Sie auf das Grillrost, das Sie auf der höchsten Stufe einschieben. Nachdem Sie das Backblech in 3. Position von unten eingeschoben haben, beginnen Sie mit dem 1. Das auf der 3. Position von unten eingeschobene Backblech ist dafür, dass von den Lebensmitteln herabtropendes Öl oder Fett befangen wird.

Beim Grillen muss die Ofentür geschlossen bleiben, die Temperatur sollte auf 190 °C eingestellt werden.

Stellen Sie den Temperatur-Einstellknopf auf die gewünschte Temperatur ein. Lassen Sie den Ofen 5 Minuten lang vorheizen, geben Sie die Lebensmittel anschließend in den Ofen. Nach der Zubereitung schalten Sie Ofenfunktion- und Ofentemperatur-Einstellknopf ab. Nehmen Sie die zubereiteten Lebensmittel aus dem Ofen, stellen Sie sie an einem sicheren Ort ab und lassen Sie den Ofen abkühlen, indem Sie die Ofentür geöffnet lassen. Da der Ofen eine Zeit lang heiß bleibt, halten Sie sich und besonders Kinder vom Ofen fern.

MASTER BAKE

Diese Funktion ermöglicht es, gesünder zu kochen, indem sie den Bedarf an Fett oder Öl reduziert. Die Kombination von Heizelementen mit einem pulsierenden Luftzyklus sorgt für ein Sektes Garergebnis.

UNTERHITZE + LÜFTER

Das untere Heizelement wird zusammen mit dem Ventilator gebraucht, der die Luft im Ofen umwälzt. Diese Garmethode ist ideal für saftige Obstkuchen, Quiche und Pasteten.

Das Essen trocknet nicht aus, Kuchen, Brotteige und sonstige Rezepte mit Unterhitze gehen gut auf. Auf unterster Schiene backen.

UNTERHITZE

Bei dieser Funktion wird die große Hitze imunteren Bereich des Ofens erreicht. Unterhitze eignet sich besonders für Geback und Kuchen.

PIZZA

Die umfassende Hitze dieser Funktion reproduziert im Backofen ähnliche Bedingungen wie im Holzofen einer Pizzeria.

SPEISEN	Ober-/Unterhitze			Ober-/Unterhitze + Umluft			Grill
	Temperatur (°C)	Einschub-position	Garzeit (Min.)	Temperatur (°C)	Einschub-position	Garzeit (Min.)	Temperatur (°C)	Einschub-position	Garzeit (Min.)
Schichtgebäck	170 - 190	2-3	35 - 45	170 - 190	2-3	25 - 35
Kuchen	170 - 190	2-3	30 - 40	150 - 190	2-3-4	25 - 35
Kekse	170 - 190	2-3	30 - 40	150 - 190	2-3-4	25 - 35
Frikadel I en							200	5	10 - 15
Wasserhal tige Speisen	175 -200	3	40 - 50	175 -200	3	40 - 50
Gefl ügel	200	2-3	45 - 60	200	2-3	45 - 60	200		50 - 60
Kotel etts							200	4-5	15 - 25
Rindersteaks							200	5	15 - 25
Zwei-Bl ech-Kuchen
Drei-Bl ech-Kuchen

Tabelle 4

7. REINIGUNG UND WARTUNG

7.1 ALLGEMEIN

Bevor Sie Ihren Ofen reinigen, vergewissern Sie sich zunächst, dass sämtliche Bedienelemente abgeschaltet sind und der Ofen abgekühlt ist. Ziehen Sie wenn möglich den Netzstecker.

Benutzen Sie keine Reinigungsmittel, die Scheuermittel enthalten: Diese können die emallierten und lackierten Teile Ihres Ofens beschädigen. Verwenden Sie Creme - oder Flüssigreiniger ohne Scheuerzusätze.

Benutzen Sie keinerlei ätzende Reiniger, Scheuerpulver, Stahlwolle oder harte Gegenstände, damit die Oberflächen Ihres Gerätes nicht beschädigt werden. Überlaufende Lebensmittel und verschüttete Flüssigkeiten können sich in die Oberflächen Ihres Ofens einbrennen und Schäden an der Emaille verursachen.

7.2 OFEN REINIGEN

Trennen Sie den Ofen vor dem Reinigen von der Stromversorgung. Der Ofen - Innenraum lässt sich am besten reinigen, wenn er noch etwas warm ist. Wischen Sie den Ofen nach jeder Benutzung mit einem weichen Tuch aus, das Sie mit etwas Seifenwasser angefeuchtet haben. Wischen Sie den Ofen anschließend mit einem feuchten Tuch aus, danach wischen Sie ihn trocken. Von Zeit zu Zeit sollten Sie den Ofen mit einem flüssigen Reinigungsmittel komplett reinigen. Benutzen Sie keine Trockenreiniger und keine Reinigungspulver. Bei Produkten mit katalytischen Emaillerahmen müssen Rückwand und Seitenwände des Ofen-Innenraums nicht gereinigt werden.

Allerdings sollten diese nach einer bestimmten Zeit (abhängig von der Nutzung) ausgetauscht werden.

7.3 GLASKERAMISCHES KOCHFELD REINIGEN

. Lassen Sie das Kochfeld abkühlen, bevor Sie irgendwelche Maßnahmen treffen.

. Verwenden Sie ausschließlich Produkte (Reinigungsmittel und Schaber), die speziell für Glaskeramikflächen vorgesehen sind. Solche Produkte finden Sie im Fachhandel.

. Vermeiden Sie Verschüttungen, weil alles, was auf die Oberfläche des Kochfelds gerät, rasch einbrennt und das Reinigen erschwert.

. Daher sollten alle Materialien vom Kochfeld ferngehalten werden, die schmelzen könnten, wie beispielsweise Kunststoffe, Zucker oder zuckerbasierte Produkte.

INSTANDHALTUNG:

- Geben Sie einige Tropfen einer speziellen Reinigungsflüssigkeit auf die Kochfeldoberfläche.

- Entfernen Sie Rückstände mit einem weichen Tuch oder angefeuchtetem Küchenpapier.

- Wischen Sie mit einem trockenen Tuch oder Küchenpapier nach, bis die Oberfläche sauber ist.

Falls immer noch Rückstände vorhanden sind:

- Geben Sie etwas von der speziellen Reinigungsflüssigkeit auf die Kochfeldoberfläche.

- Fahren Sie mit einen Kochfeldschaber im Winkel von 30° über das Kochfeld, bis die Rückstände verschwunden sind.

- Wischen Sie mit einem trockenen Tuch oder Küchenpapier nach, bis die Oberfläche sauber ist.

- Wiederholen Sie den Vorgang bei Bedarf.

EINIGE TIPPS:

Häufiges Reinigen hinterlässt eine Schutzschicht, die wesentlich ist, um Kratzer und Verschleißspuren zu verhindern. Achten Sie darauf, dass die Oberfläche sauber ist, bevor Sie das Kochfeld wieder benutzen. Wasserspuren entfernen Sie mit ein paar Tropfen Haushaltsessig oder Zitronensaft. Wischen Sie anschließend mit einem saugfähigen Papiertuch und einigen Tropfen spezieller Reinigungsflüssigkeit nach.

Die Glaskeramikoberfläche hält ebenbödigem Kochgeschirr zwar stand, dennoch sollte Kochgeschirr stets angehoben werden, um es auf eine anderen Kochzone zu stellen.

Hinweis:

30° Maxi

Benutzen Sie keinen zu nassen Schwamm.

Benutzen Sie niemals ein Messer oder einen Schraubendreher.

Ein Schaber mit einer Rasierklinge verursacht keine Schäden auf der Oberfläche, solange er in einem Winkel von 30° gehalten wird.

Halten Sie Kochfeldschaber immer außerhalb der Reichweite von Kindern.

Benutzen Sie niemals abrasive Produkte oder Scheuerpulver.

Die Metalleinfassung: Reinigen Sie die Metalleinfassung mit Haushaltsreiniger und Wasser und wischen Sie sie dann mit einem weichen Tuch trocken.

Farbveränderungen der Glaskeramikoberfläche haben keinerlei Auswirkung auf deren Funktion oder Stabilität. Derartige Verfärbung en sind in der Regel auf an gebra nnte Lebensmittelreste oder die Verwendung von Kochgeschirr zurückzuführen, das aus Materialien wie Aluminium oder Kupfer besteht. Diese Rückstände sind schwer wieder zu entfernen.

7.4 WARTUNG

Ofenbeleuchtung austauschen

Wir empfehlen, diesen Arbeitsschritt dem autorisierten Kundendienst zu überlassen. Trennen Sie den Ofen von der Stromversorgung und vergewissern Sie sich, dass er komplett abgekuhlt ist. Entfernen Sie zunächst das Schutzglas, nehmen Sie dann das Leuchtmittel aus der Fassung. Setzen Sie ein neues, bis 300 0C beständiges Leuchtmittel in die Fassung ein; dieses Leuchtmittel erhalten Sie beim autorisierten Kundendienst. Setzen Sie dann das Schutzglas wieder auf.

Anschließend können Sie Ihren Ofen wieder ganz normal benutzen.

8. SERVICE UND TRANSPORT

8.1 BEVOR SIE SICH AN DEN KUNDENDIENST WENDEN

Falls der Ofen nicht funktionieren sollte:

Der Ofen ist eventuell von der Stromversorgung getrennt oder ein Stromausfall ist eingetreten.

Falls sich der Ofen nicht aufheizen sollte:

Möglicherweise haben Sie vergessen, die Ofentemperatur einzustellen.

Falls die Ofenbeleuchtung nicht aufleuchten sollte:

Überprufen Sie die Stromversorgung.

Vergewissern Sie sich, dass das Leuchtmittel nicht defekt ist.

Probleme beim Garen (z. B. ungleichmäßige Erwärmung bei Oberhitze/Unterhitze):

Kontrollieren Sie, ob das Grillrost/Backblech in der richtigen Position eingeschoben, die richtige Garzeit eingehalten und die Temperatur richtig eingestellt wurde. Falls das Gerät nicht richtig arbeiten sollte und keine Ursache festgestellt werden kann, schalten Sie das Gerät aus. Versuchen Sie bitte keine eigenmächtigen Reparaturen; wenden Sie sich an den technischen Kundendienst. Wenn Sie sich an den autorisierten technischen Kundendienst wenden, halten Sie Informationen zum Modell und seiner Seriennummer (16-stellige Nummer, beginnend mit einer 3) bereit. Diese Daten finden Sie auf dem Typenschild.

8.2 HINWEISE ZUM TRANSPORT

Falls das Gerät transportiert werden muss:

Zum Transportieren des Gerätes benutzen Sie am besten das Original - Verpackungsmaterial. Halten Sie sich an die Transporthinweise auf der Verpackung.

Falls die Originalverpackung nicht aufbewahrt wurde:

Schützen Sie die Außenflächen (Glas und lackierte Flächen) von Ofen und Kochfeld vor möglichen Stößen.

CONSEILS DE SÉCURITÉ

FUNKTION	EINSCHALTEN	AUSSCHALTEN	FUNKTION	NÜTZLICH FÜR
MANUELLER BETRIEB	Den Knopfdrücken und gedrückt halten.Die Knöpfe ▼▲drücken, um die erforderliche Backzeit einzustellen.Alle Knöpfe loslassen.	Wenn die eingestellte Backzeit abgelaufen ist, wird ein akustisches Signal aktiviert (dieser Alarm hört von alleine auf, er kann jedoch sofort ausgeschaltet werden, wenn man aufdrückt).	Aktiviert einen Alarm am Ende der eingestellten Backzeit.Um die Restzeit zu erfahren, drücken Sie den Knopf.	Es ermöglicht Ihnen, das Signal als Erinnerungsfunktion zu benutzen (auch wenn der Ofen nicht zum Backen verwendet wird)
MANUELLE FUKTIONS-EINSTELLUNG	Drücken Sie den KnopfWählen Sie die Backfunktion mit dem entsprechenden Kontrollknebel für die Backofenfunktion.	Drehen Sie den Kontrollknopf für die Backfunktion bis zur gewünschten Position O.	Es ermöglicht den Gebrauch des Ofens.	Zum Zubereiten der gewünschten Rezepte
BACKDAUER	Den Knopf TIMER drücken und gedrückt halten.Die Knöpfe ▼▲um die erforderliche Backzeit einzustellen.Alle Knöpfe loslassen.Stellen Sie die Backfunktion mit dem entsprechenden Kontrollknopf die Backfunktion ein.	Wenn die eingestellte Zeit abgelaufen ist, schaltet sich der Ofen automatisch ab.Wenn Sie den Backvorgang vorzeitig ab-bzw. unterbrechen möchten, drehen Sie den Knopf zum Auswählen der Ofenfunktion bis zur Position O oder stellen Sie die programmierte Zeit auf 0.00 (Knöpfe TIMER und ▼▲)	Es ermöglicht Ihnen,die für das gewählte Rezept erforderliche Backzeit vorzu-programmieren.Um die Restzeit zu erfahren drücken Sie den Knopf TIMER.Um die eingestellte Zeit zu ändem, drücken Sie den Knopf TIMER und nehmen Sie die neue Einstellung durch Betätigung der Knöpfe ▼▲vor	Bei Erreichen der eingestellten Backzeit schaltet sich der Ofen automatisch ab und ein akustisches Signal ertönt.
BACKZEITENDE	Den Knopf END drücken und gedrückt hal ten.Die Knöpfe ▼▲drücken,um den Zeitpunkt zu wählen, wenn Sie möchten, dass der Ofen sich abschaltet.Knöpfe loslassen.Wählen Sie die Backfunktion mit dem entsprechenden Kontrollknopf für die Backofenfunktion	Zum eingestellten Zeitpunkt wird der Ofen sich automatisch abschalten.Wenn Sie den Ofen manuell ausschalten möchten, drehen Sie den Knopf zur Einstellung der Ofenfunktion auf Position O.	Es ermöglicht die Einstellung der Backendzeit.Um die voreingestellte Zeit zu überprüfen, drücken Sie den Knopf END.Um die voreingestellte Zeit zu ändern, drücken Sie den Knopf END und die Knöpfe ▼▲gleichzeitig.	Diese Funktion wird zusammen mit der Backdauer benutzt. Z.B. Soll Ihre Speise 45 Minuten backen und um 12:30 fertig sein. Wählen Sie zuerst die Backfunktion, dann Backzeitdauer 45 Minuten einstellen, dann Backzeitende 12:30 eingeben. Der Backofen startet automatisch um 11:45 (12:30 minus 45 Min.) und schaltet sich dann zu der eingestellten Zeit ab.ACHTUNG:Wenn nur die Backendzeit, nicht jedoch die Dauer der Backzeit eingestellt worden ist, setzt sich der Ofen sofort in Betrieb und schaltet sich bei Erreichen der eingestellten Backendzeit ab.

6.3 EINSTELLUNG DER RICHTIGEN UHRZEIT

Pure graphical interface element with no text, numbers, or symbols

HINWEIS: Das erste, was nach der Installation des Ofens oder nach der Unterbrechung der Stromversorgung (die am blinkenden Display mir der Anzeige ☐☐☐ zu erkennen ist) gemacht werden muss, ist die Einstellung der korrekten Uhrzeit.

• Die Knöpfe TIMER + END drücken und gedrückt halten. ( 📄 + TIMER bei einigen Modellen)
• Die Zeit mit den Knöpfen▼ und ▲ einstellen.
• Alle Knöpfe loslassen.

ACHTUNG: Der Ofen arbeitet nur, wenn er auf manuelle Funktion eingestellt ist oder eine bestimmte Backzeit programmiert worden ist.

HINWEIS: Bei einigen Modellen stehen anstelle der Symbole ▼▲ die Zeichen + und -.

6.1 UTILISATION DES BRÛLEURS DE TABLE DE CUISSON

- Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2012/19/EU zu elektrischen und elektronischen Altgeräten (WEEE) gekennzeichnet. Elektrische und elektronische Altgeräte enthalten sowohl Schadstoffe (die negative Auswirkungen auf die Umwelt haben können) als auch Basiskomponenten (die wiederverwendet werden können). Es ist wichtig, dass elektrische und elektronische Altgeräte spezifischer Handhabung unterliegen, damit alle Schadstoffe angemessen entfernt und entsorgt und alle Materialien wiederverwertet und recycelt werden.

- Verbraucher spielen eine wichtige Rolle bei der Gewährleistung, dass elektrische und elektronische Altgeräte nicht zu Umweltproblemen werden; es ist wichtig, einige grundlegende Regeln zu befolgen:

• Elektrische und elektronische Altgeräte können nicht als Haushaltsabfall behandelt werden.
• Elektrische und elektronische Altgeräte sollten an relevante Sammelpunkte übergeben werden, die von der Stadtverwaltung oder

eingetragenen Unternehmen verwaltet werden. In vielen Ländern können bei großen elektrischen und elektronischen Altgeräten heimische Sammeldienste verfügbar sein.

- Wenn Sie ein neues Gerät erwerben, kann das alte Gerät möglicherweise an den Händler übergeben werden, der es kostenlos auf einer 1:1- Basis sammeln muss, solange das Gerät von dem gleichen Typ ist und dieselben Funktionen hat wie das gelieferte Gerät

ENERGIESPAREND UND UMWELTSCHONEND

Verzichten Sie nach Möglichkeit darauf, den Ofen vorzuheizen, und machen Sie ihn stets so voll es geht. Öffnen Sie die Ofentür so selten wie möglich, da bei jedem Öffnen Wärme aus dem Garraum entweicht. Das Abschalten des Ofens 5 bis 10 Minuten vor dem vorgesehenen Ende der Garzeit spart große Mengen Energie ein. Dabei wird die Restwärme des Ofens zum Fertiggaren der Speisen genutzt. Achten Sie darauf, dass die Dichtungen sauber und in einem guten Zustand sind, da sie dafür sorgen, dass keine Hitze aus dem Garraum entweichen kann.

Wenn der Versorgungsvertrag mit Ihrem Stromversorger je nach Tageszeit unterschiedliche Tarife vorsieht, können Sie durch das Garen mit „Zeitprogrammierung“ den Garbeginn auf den Anfang des günstigen Zeitraums legen.

FR

Der Hersteller übernimmt keine Hauftung für eventuelle Druck-oder Übersetzungsfehler dieser Bedienungsanleitung. Der Hersteller behält sich vor, technische Änderungen zur Verbesserung der Produktqualität im Interesse des Endverbrauchers vorzunehmen.

FR
