BEDIENUNGSANLEITUNG KI6880.1SR Küppersbusch

mit Montageanweisungen

INSTRUCTIONS FOR USE

and installation

DE ES PT EN FR TR PL CS SK RO IT NL

Lesen Sie unbedingt die Gebrauchsanleitung und den Montageplan vor Aufstellung, Installation sowie Inbetriebnahme.

Service und Kundendienst

Telefon: 0209 - 401 631

Email: [e-mail]

Küppersbusch-Kundendienst Zentrale Kundendienst-/ Ersatzteilanforderung

Deutschland:

Küppersbusch Hausgeräte GmbH

Küppersbuschstraße 2

45883 Gelsenkirchen

Telefon: 0209 - 401631

Telefax: D(02 09) 4 01 - 7 14 / 7 15

Internet: www.kueppersbusch-home.com

Sie erreichen uns:

Montag bis Donnerstag von 8:30 DUhr bis 18:00 Uhr

Freitag von 8:30 DUhr bis 17:00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax oder Dlnternet unter www.kueppersbusch-home.com mit.

Österreich:

Teka Austria GmbH

Eitnergasse 13

1230 Wien

Telefon: D(01) 8 66 80 -D15

Telefax: D(01) 8 66 80 -D50

Internet: www.kueppersbusch.at

Sie erreichen uns:

Montag bis Freitag von 8:00 DUhr bis 17:00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax oder Dlnternet unter www.kueppersbusch.at mit.

Bitte beachten Sie:

Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir bei Ihrer Kundendienstanforderung die folgenden Informationen:

1. Ihre genaue Anschrift

2. Ihre Telefon-Dund ggf. Telefaxnummer

3. Wann kann der Kundendienst Sie besuchen?

4.DDie genaue Gerätebezeichnung: DMod. und F.-Nr. (Typenschild und/oder Kaufbeleg zu DRate ziehen)

1. Das Kaufdatum oder Lieferdatum

6.DDie genaue Beschreibung des Problemes oder Ihres Service-Wunsches Halten Sie bitte zusätzlich Ihren Kaufbeleg bereit.

So helfen Sie uns, unnötigen Zeit-Dund Kostenaufwand zu vermeiden und auch für Sie effizienter zu arbeiten.

Garantiebedingungen

Zusätzlich Dzu Dseinen DGewährleistungsansprüchen Daus Dseinem Kaufvertrag Dmit Ddem Händler Dreisten Dwir Ddem DEndabnehmer Ddirekt Garantie für Küppersbusch-Hausgeräte. Der Umfang unserer Garantie wird nachstehend geregelt:

1. DMängel am Gerät, die nachweislich auf einem Material-Dund/oder Herstellungsfehler Dberuhen, Dwerden Dnach DMaßgabe Dder Dfolgenden Regelungen Dunentgeltlich Dbehoben, Dwenn Dsie Duns Dunverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Dersten DEndabnehmer Dangezeigt Dwerden. DBei Dgewerblichem Gebrauch Doder Dgleichzusetzender DBeanspruchung Dbeträgt Ddie Garantiefrist lediglich 12 Monate. Für gebrauchte Geräte gilt ebenfalls die DFrist von D12 DMonaten. DTritt Dder DMangel innerhalb Dvon 6 DMonaten ab DLieferung auf, wird vermutet, Ddass es sich um einen Material-Doder Herstellungsfehler handelt.

2. Für Dleicht Dzerbrechliche DTeile, Dwie Dz.B. DGlas, DKunststoff Dund Glühlampen, wird keine Garantie übernommen. Geringfügige Abweichungen Dvon Dder DSoll-Beschaffenheit, Ddie Dfür Dden Wert Dund die Gebrauchstauglichkeit des Geräts unerheblich Dsind, begründen keinen Garantieanspruch. Ebenso wenig leisten wir Garantie bei Schäden Daus Dchemischen Dund Delektrochemischen DEinwirkungen von Wasser sowie Dallgemein ungewöhnlichen DUmweltbedingungen oder Dsachfremden DBetriebsbedingungen Doder Dwenn Ddas DGerät Dmit ungeeigneten DStoffen Din DBerührung Dgekommen Dist. DSchließlich leisten Dwir Dauch Dkeine DGarantie, Dwenn Ddie DMängel Dam DGerät Dat Transportschäden, die nicht von uns zu vertreten sind, auf nicht fachgerechte Installation und Montage, auf Fehlgebrauch, auf mangelnde Pflege oder auf Nichtbeachtung der Bedienungs- oder Montagehinweise zurückzuführen sind. Der Garantieanspruch erlischt, wenn DReparaturen Doder Eingriffe Din Ddas DGerät Dvon Personen vorgenommen werden, die hierzu nicht von uns ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungsoder DZubehörteilen Dversehen Dwerden, Ddie Dkeine Originalteile sind, und dadurch ein Defekt verursacht wurde.

3.DUnsere DGarantieleistung Dbesteht Ddarin, Ddass Dwir Dnach Dunserer Wahl entweder mangelhafte Teile unentgeltlich instandsetzen oder durch einwandfreie DTeile Dersetzen. Dlnstandsetzungen Dwerden nach Möglichkeit Dam DAufstellungsort Dvorgenommen. Zur Reparatur anstehende DGeräte Dsind Dso Dzugänglich Dzu Dmachen, Ddaß uneingeschränkt DHandhabung, Ausbau Dund DEinbau durch die Techniker Dmöglich Distund Dkeine Beschädigungen an DMöbeln, Bodenbelag Detc. Dentstehen Dkönnen. DBei DGeräten, Ddie Dnicht Dnach unseren Einbaurichtlinien montiert sind werden die anfallenden Zusatzleistungen Din DRechnung Dgestellt. Dln Djedem DFall Dder Inanspruchnahme Dvon DGarantieleistungen Dist Dder DKaufbeleg vorzulegen und das DKauf-Dund –Dsoweit hiervon abweichend –Ddas Lieferdatum Dnachzuweisen. DErsetzte DTeile Dgehen Din Dunser Eigentum über.

1. DIn DFällen, Din denen die Nachbesserung fehlschlägt oder von uns abgelehnt wird, liefern wir innerhalb der obengenannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertigen Ersatz.

5.DGarantieleistungen Dbewirken Dweder Deine DVerlängerung Dder Garantiefrist Dnoch Dsetzen Dsie Deine Dneue DGarantiefrist Din DLauf. DDi Garantiefrist Dfür Deingebaute DErsatzteile Dendet Dmit Dder DGarantiefrist für das ganze Gerät.

1. Weitergehende oder andere Ansprüche, insbesondere solche auf DErsatz Daußerhalb Ddes DGerätes Dentstandener DSchäden, Dsind Dmit DAusnahme Dder DHaftung Dfür DSchäden Daus Dder DVerletzung Ddes Lebens, des Körpers oder der Gesundheit, die auf einer fahrlässigen DPflichtverletzung Dvon Duns Doder Deiner Dvorsätzlichen oder Dfahrlässigen DPflichtverletzung Dunserer DErfüllungsgehilfen beruhen D-Dausgeschlossen. DDiese DGarantiebedingungen Dgelten grundsätzlich nur für in DDeutschland gekaufte Geräte. Soweit wir in dem entsprechenden Land über ein Kundendienstnetz verfügen, gelten Ddiese DGarantiebedingen Dauch Dfür Dins DAusland Dverbrachte Geräte, vorausgesetzt sie weisen die technischen Voraussetzungen, wie z.B. Spannung, Frequenz, Gasart, für das entsprechende DLand Dauf Dund Dsind Dfür Ddie Djeweiligen DKlima-Dund Umweltbedingungen Dgeeignet. DFür Dim DAusland Dgekaufte DGeräte gelten die von unserer jeweils zuständigen Auslandsgesellschaft oder DLandesvertretung Dherausgegebenen DGarantiebedingungen, die über den Fachhändler oder direkt bei unserer Auslandsgesellschaft Doder DLandesvertretung Dangefordert Dwerden können.

DE MONTAGEANLEITUNG UND EMPFEHLUNGEN ZUR VERWENDUNG UND WARTUNG GLASKERAMIK-KOCHFELDER MIT TOUCH CONTROL....7
ES INSTRUCCIONES PARA LA INSTALACIÓN Y RECOMENDACIONES DE USO Y MANTENIMIENTO ENCIMERAS VITROCERÁMICAS TOUCH CONTROL....22
PT INSTRUÇÕES DE INSTALAÇÃO E RECOMENDAÇÕES PARA A UTILIZAÇÃO E MANUTENÇÃO PLACAS DE COZINHA VITROCERÂMICAS TOUCH CONTROL....37
EN INSTALLATION INSTRUCTIONS AND RECOMMENDATIONS FOR USING AND MAINTAINING CERAMIC HOT PLATES TOUCH CONTROL....51
FR INSTRUCTIONS POUR L'INSTALLATION ET CONSEILS D'UTILISATION ET D'ENTRETIEN PLAQUES DE CUISSON VITROCÉRAMQIUE TOUCH CONTROL....65
TR KULLANMA VE MUHAFAZA İÇİN KURULUM TALİMATLARI VE TAVSİYELERİ SERAMİK ISITMA PLAKALARI DOKUNMATİK KONTROL....81
PL INSTRUKCJA OBSŁUGI, MONTAŻU ORAZ WSKAZÓWKI DOTYCZĄCE PIEŁĘGNACJI CERAMICZNYCH PŁYT KUCHENNYCH TOUCH CONTROL....95
CS NÁVOD K INSTALACI A DOPORUČENÍ K PROVOZU A ÚDRŽBĚ SKLOKERAMICKÉ VARNÉ DESKY TOUCH CONTROL....110
SK NÁVOD NA INŠTALÁCIU A ODPORÚČANIA PRE POUŽÍVANIE A ÚDRŽBU KERAMICKÝCH VARNÝCH PLATNÍ DOTYKOVÉ OVLÁDANIE....124
RO INSTRUCTIUNI DE INSTALARE ŞI RECOMANDĂRI DE UTILIZARE ŞI ÎNTRETINERE PLITE DE GĂTIT INCORPORABILE VITROCERAMICE TOUCH CONTROL....138
IT ISTRUZIONI PER L'INSTALLAZIONE E CONSIGLI PER L'USO E LA MANUTENZIONE PIANI DI COTTURA IN VETROCERAMICA TOUCH CONTROL....152
NL AANWIJZINGEN VOOR DE INSTALLATIE EN RAADGEVINGEN VOOR GEBRUIK EN ONDERHOUD KERAMISCHE KOOKPLATEN TOUCH CONTROL....167

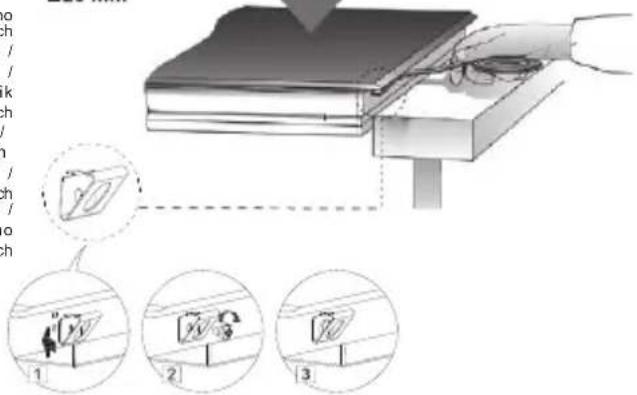

Presentación / Apresentação / Presentation / Präsentation / Présentation / Wprowadzenie/ Provedení / Predstavenie / Prezentare / Presentasjon / Presentazione / Presentatie

Horno Küppersbusch / Forno Küppersbusch / Küppersbusch Oven /Küppersbusch-Herd / Four Küppersbusch / Küppersbusch / Piekarnik Küppersbusch / Küppersbusch sütö / Trouba Küppersbusch / Rüra na pečenie Küppersbusch / Küppersbusch Cuptor / Küppersbusch Ugn/Küppersbusch Ovn /Küppersbusch-ovn / Küppersbusch-uuni /Forno Küppersbusch / Küppersbusch Oven/
persbusch / Forno h / Küppersbusch persbusch-Herd / persbusch / sch / Piekarnik h / Küppersbusch Küppersbusch / nie Küppersbusch busch Cuptor / Ugn/Küppersbusch persbusch-avn / sch-uuni / Forno h / Küppersbusch

Horno Küppersbusch / Forno Küppersbusch / Küppersbusch Oven /Küppersbusch-Herd / Four Küppersbusch / Küppersbusch / Piekamik Küppersbusch/Küppersbusch süö / Trouba Küppersbusch / Rüra na pečenie Küppersbusch / Küppersbusch Cuptor /Küppersbusch Ugn / Küppersbusch Ovn / Küppersbusch-ovn / Küppersbusch-uuni /Forno Küppersbusch / Küppersbusch Oven /

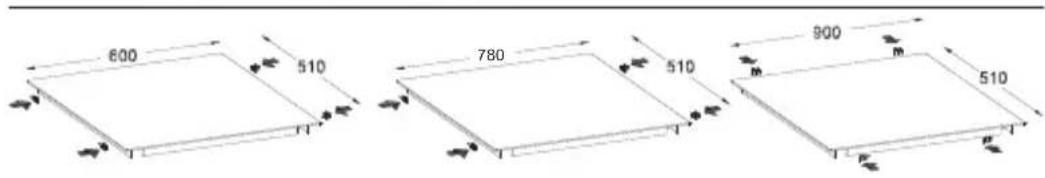

600 510 780 510 900 m m 510

Unidades en mm / Unidades em mm / Units in mm / Einheiten in mm / Unités en mm / mm cinsiden birimler / Wymiary w mm / Jednotky v mm / Jednotky v mm / Unitāti în mm / Unità in mm / Eenheden in mm /

Panel de Control / Control Panel / Die Bedienleiste / Painel de Controle / Le Panneau de Commande / Kontrol Paneli / Panel Sterowania / Ovládací panel / Panoul de Control / Pannello di controllo / Bedieningspaneel

Fig. 1

Sicherheitshinweise:

⚠ Vorsicht! Brüchen oder Sprün- gen im Glaskeramik- Kochfeld ist es sofort außer Betrieb nehmen und vom Netz abzuschalten. Andernfalls besteht Stromschlaggefahr.

⚠️ Das Gerät ist nicht für den Gebrauch mit einem externen Zeitschalter (der nicht im Gerät selbst integriert ist) bzw. mit einem Fernsteuerungssystem konzipiert.

⚠️ Dieses Gerät nicht mit einem Dampfreinigungsgerät reinigen.

⚠ Vorsicht! Das Gerät und einzelne Bauteile können sich während des Betriebs erhitzen. Heizelemente nicht berühren. Kinde unter 8 Jahren dürfen sich nur unter ständiger Aufsicht in der Nähe des Kochfeldes aufhalten.

⚠️ Dieses Gerät darf von Kindern ab acht Jahren, sowie von Personen mit e i n g eschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder

aber Personen, denen die Erfahrung und die Kenntnisse fehlen, AUSSCHLIESSLICH unter Aufsicht verwendet werden, es sei denn, sie wurden hinsichtlich der Bedienung des Geräts instruiert und sind sich der Risiken, die sein Gebrauch mit sich bringen kann, bewusst. Kinder dürfen di benutzerseitige Reinigung und Wartung nicht ohne Aufsicht durchführen.

⚠️ Kinder dürfen nicht mit dem Gerät spielen.

⚠ Vorsicht! Über- hitzte Fette und Öle können sich selbst entzünden. Einen Brand NIEMAL mit Wasser löschen! Schalten Sie in diesem Fall das Gerät aus und ersticken Sie die Flammen mit einem Deckel oder einer Decke.

⚠️ Stellen Sie keine Gegenstände auf den Kochzonen des Herdes ab. Treffen Sie Maßnahmen gegen möglich Brandrisiken.

⚠️Der Induktionsgenerator erfüllt die geltenden europäischen Richtlinien. Dessen ungeachtet ist es ratsam, dass beispielsweise Personen mit einem Herzschrittmacher ihren Arzt befragen oder im Zweifelsfall die Induktionskochfelder nicht benutzen.

⚠️ Auf der Oberfläche des Kochfeldes dürfen keine metallischen Gegenstände wie Messer, Gabeln, Löffel oder Topfdeckel abgestellt werden, da diese heiß werden können.

⚠ Schalten Sie nach dem Gebrauch das Kochfeld ab. Es seicht nicht, das Kochgeschirr vom Kochfeld zu entfernen. Anderenfalls kann es zu einer un gewünschten Erwärmung kommen, wenn während des Zeitraums der Kochgeschirrerkennung unbemerkt ein anderes Kochgeschirrs auf das verwendete Kochfeld gestellt wird. Vermeiden Sie mögliche Unfälle!

Installation

Montage mit Besteckschublade

Wenn Sie unterhalb des Kochfeldes eine Besteckschublade montieren möchten, müssen die beiden Elemente durch eine Platte voneinander getrennt werden. Auf diese Weise wird ein ungewollter Kontakt mit der heißen Oberfläche des Gerätegehäuses vermieden.

Die Platte ist mit einem Abstand von 18 mm unterhalb des Kochfeldes zu montieren.

Elektrischer Anschluss

Bitte beachten Sie vor dem Netzanschluss des Kochfeldes, dass die vor handene Netzspannung (Volt) und die Frequenz mit denen auf dem Typens-child übereinstimmen.

Der elektrische Anschluss muss über einen für die angegebene Stromstärke ausgelegten Leitungsschutzschalter mit allpoliger Abschaltung und einer Kontaktöffnung von mindestens 3 mm erfolgen, damit im Notfall oder für die Reinigung des Kochfeldes eine Unterbrechung der Stromversorgung möglich ist.

Bringen Sie das Netzkabel so an, dass eine Berührung mit dem Gehäuse des Kochfeldes und/oder mit dem evtl. vor-handenen Herd ausgeschlossen ist.

Achtung!

Der elektrische Anschluss ist einer korrekten Erdung nachgabe der geltenden Bestimgen vorzusehen. Andernfalls es zu Funktionsstörungen Kochfeldes kommen.

Bei Spannungen, die deutlich der Normalspannung liegen, den wie bei allen gängigen ktrischen Geräten tionsstörun-gen auftreten.

Es wird empfohlen, das

Induktionskochfeld während der Selbstreinigungsfunktion bei selbs-treinigenden Backöfen nicht zu ver wenden, da dieses Gerät sich dabei sehr stark erhitzt.

Lassen Sie Eingriffe und traturen am Gerät, dazu t auch das Austauschen des olen Netzanschlusskabels, chließlich vom autorisierten nischen Kundendienst von ersbusch ausführen.

Vor dem Trennen der Span- versorgung des Geräts wird bohlen, den Hauptschalter auschalten und vor dem asziehen des Steckers ca. 23 nden zu warten. Diese Zeit ist derlich, damit sich der rische Schaltkreis entladen und verhindert, dass ktrizität über d verkontakte entladen wird.

Bewahren Sie die Garantie bzw. das Datenblatt zusammen mit der Gebrauchsanleitung über die Lebensdauer des Gerätes auf. Diese enthalten wichtige technische Daten.

Über die Induktion

Vorteile

Bei einem Induktionskochfeld wird die Wärme direkt auf die Pfanne übertragen.

Dies hat mehrere Vorteile:

- Spart Zeit

- Spart Energie

- Leicht zu reinigen, da die Lebensmittel mit der Glasplatte in Kontakt kommen und daher nicht so schnell anbrennen - Bessere Energiekontrolle Sobald die Bedienelemente betätigt werden, wird die Energie auf die Pfanne übertragen. Sobald die Pfanne von der Kochplatte weggenommen wird, stoppt zudem die Stromzufuhr. Ein vorheriges Ausschalten der Stromversorgung ist nicht erforderlich.

Pfannen

Nur ferromagnetische Pfanneneignen sich für die Benutzung eines Induktionskochfeldes.

Es gibt verschiedene Arten:

- Pfannen aus Gusseisen, emailiertem Stahl und Edelstahl eigens zur Verwendung mit Induktionskochfeldern.

Nicht empfohlen ist die Verwendung von Diffusorplatten oder Materialien wie Feinstahl, Aluminium, Glas, Kupfer oder Ton.

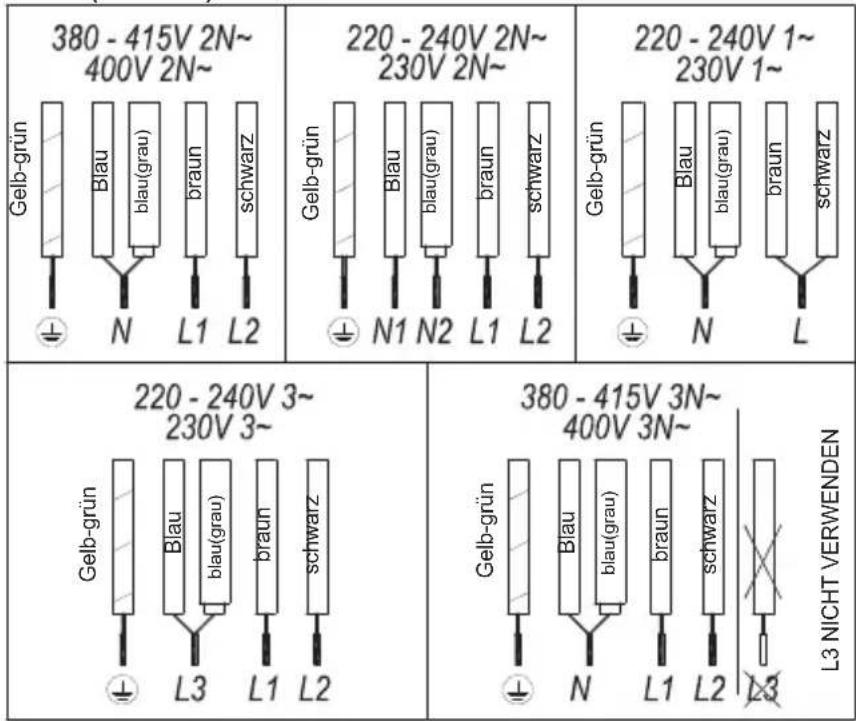

Abb.2a (5 KABEL)

380 - 415V 2N~ 400V 2N~ Gelb-grün ± N L1 L2 220 - 240V 2N~ 230V 2N~ Gelb-grün ± N1 N2 L1 L2 220 - 240V 1~ 230V 1~ Gelb-grün ± N L 220 - 240V 3~ 230V 3~ Gelb-grün ± L3 L1 L2 380 - 415V 3N~ 400V 3N~ Gelb-grün ± N L1 L2 L3 NICHT VERWENDEN

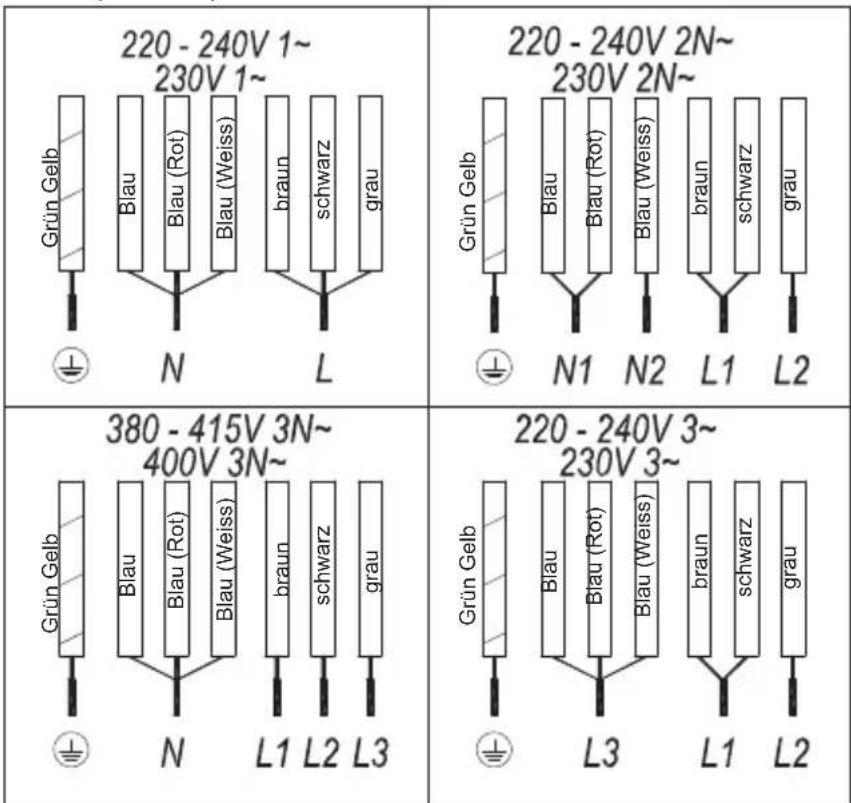

Abb.2b (7 KABEL)

220 - 240V 1~ 230V 1~ Grün Gelb N L 220 - 240V 2N~ 230V 2N~ Grün Gelb N1 N2 L1 L2 380 - 415V 3N~ 400V 3N~ Grün Gelb N L1 L2 L3 220 - 240V 3~ 230V 3~ Grün Gelb L3 L1 L2

Jede Kochplatte verfügt über eine Mindestzeit für die Pfannenerkennung. Dies hängt vom Material und vom ferromagnetischen Durchmesser des Pfannenbodens ab. Aus diesem Grund ist es unbedingt erforderlich, die Kochplatte zu verwenden, die dem Durchmesser des Bodens der zu verwendenden Pfanne am besten entspricht.

Falls die Pfanne auf der gewählten Kochplatte nicht erkannt versuchen Sie es mit der nächstkleineren Platte.

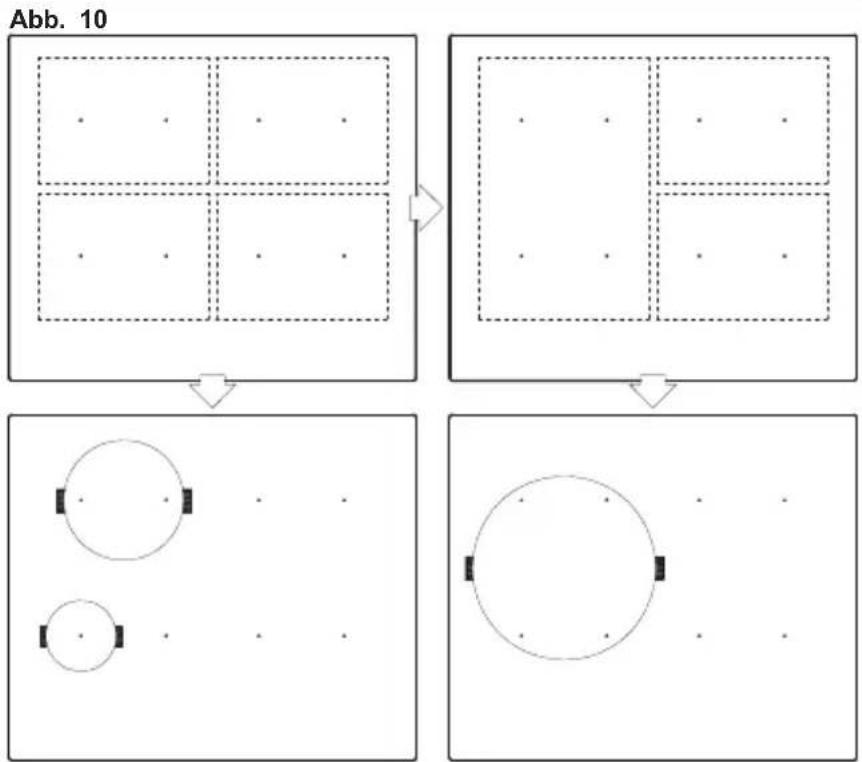

Bei Verwendung der Flex-Zone als Einzelkochfeld können größere Töpfe, die für dieses Kochfeld geeignet sind, verwendet werden (siehe Abb. 3).

Abb. 3

Manche Pfannen, die kei vollständig ferromagnetischen Boden haben, werden als induktionstauglich verkauft (siehe Abb.4). In diesen Pfannen wird nur der ferromagnetische Bodenbereich erhitzt. Infolgedessen wird die Wärme nicht gleichmäßig über den Pfannenboden verteilt. Dies kann bedeuten, dass nicht-ferromagnetische Teil des Pfannenbodens nicht die richtige Kochtemperatur erreicht.

Abb. 4

Bei anderen Pfannen mit Aluminiumeinsätzen im Boden ist die Fläche aus ferromagnetischem Material kleiner (siehe Abb.5). Dabei kann es für die Kochplatte schwierig oder sogar unmöglich sein, die Pfanne zu erkennen. Zusätzlich könnte die Energiezufuhr geringer sein, so dass sich die Pfanne nicht richtig erhitzt.

Abb. 5

Einflussnahme des Pfannenbodens

Die Beschaffenheit des

Pfannenbodens kann die Gleichmäßigkeit und die Ergebnisse des Kochvorgangs beeinträchtigen. Pfannen mit einem "Sandwich"-Boden aus Edelstahl verwenden Materialien, die die gleichmäßige Verteilung und Diffusion der Wärme unterstützen, was zu Zeit- und Energieeinsparungen führt.

Der Pfannenboden muss völlig eben sein, um eine gleichmäßige Energieversorgung zu gewährleisten (siehe Abb.6).

Abb. 6

Niemals leere Pfannen erhitzen oder Pfannen mit dünnem Boden verwenden, da diese sich schnell erhitzen können, ohne dass die automatische Abschaltfunktion des Kochers ausgelöst wird.

WICHTIGE EMPFEHLUNGEN

Verwenden Sie ausschließlich Kochgefäße, deren Topfboden dem Durchmesser der jeweiligen Kochzone entspricht.

Achten Sie darauf, dass die Kochgefäße in der Nähe des Bedienfeldes immer innerhalb der auf der Glasfläche markierten Kochstellen platziert sind. Verwenden Sie nur Kochgefäße, die den gleichen oder einen kleineren Durchmesser haben als diese Kochstellen. Dies hilft, eine Überhitzung der Bedienfläche zu vermeiden.

Verwenden Sie bei intensiver Nutzung des Geräts die hinteren Kochfelder. Dies hilft, eine Überhitzung der Bedienfläche zu vermeiden.

Vermeiden Sie, dass die Kochgefäße in den Bereich des Bedienfeldes gelangen, insbesondere während des Kochvorgangs.

Nutzung und Wartung

Nutzungshinweisefür die Touch-Bedienung

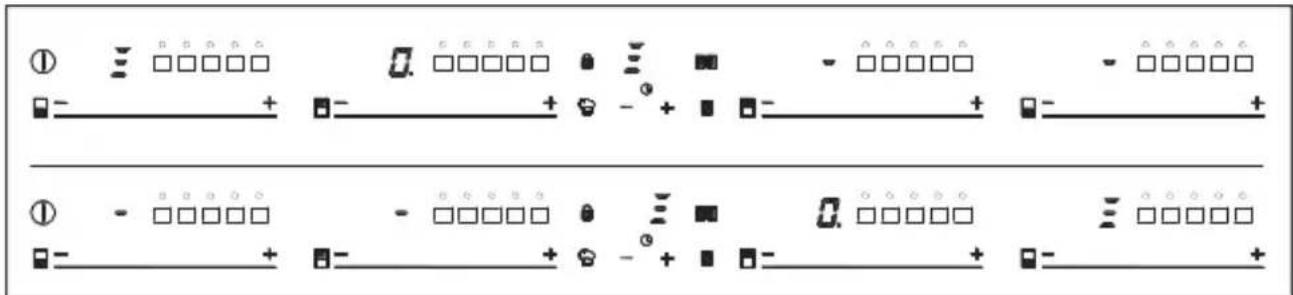

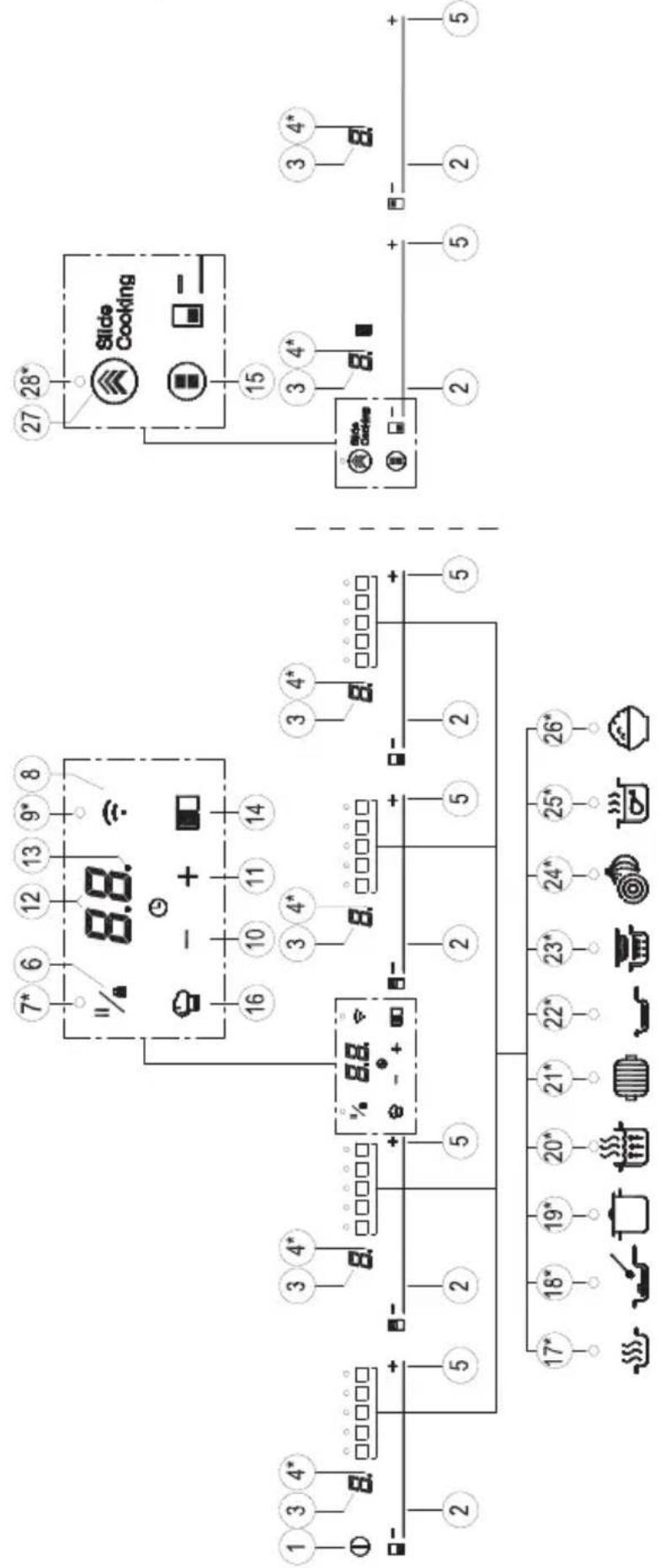

HANDHABUNGSELEMENTE Abb. 1

① Ein/Aus-Hauptsensor.
② Schiebereglerzone zur Leistungsregelung.
③ Betriebs- und Restwärmeanzeige*.
④ Dezimalpunkt der Betriebs- und Restwärmeanzeige.

⑤ Direktzugang zur Hochleistungfunktion.

⑥ Aktivierungssensor für Block- oder Stop&Go-Funktion.

⑦ Betriebsanzeige für aktive Block-Funktion*.

⑧ Aktivierungssensor für FullFlex-Funktion.

⑨ Betriebsanzeige für aktive "Wi-Fi" - Funktion*.

10 Minus-Sensor für den Timer.

⑪ Plus-Sensor für den Timer.

⑫ Timeranzeige.

13 Timer-Dezimalpunkt*.

14 Aktivierungssensor für FlexZone I und "FullFlex-Funktion.

15 Aktivierungssensor für FlexZone II - Funktion.

16 Aktivierungssensor für Küchenchef-Funktionen.

17 Betriebsanzeige für aktive Warmhalten-Funktion*.

18 Betriebsanzeige für aktive Schmelzen-Funktion*.

19 Betriebsanzeige für aktive Köcheln-Funktion*.

20 Betriebsanzeige für aktive Schnellkochen-Funktion*.

21 Betriebsanzeige für aktive Grillen-Funktion*.

22 Betriebsanzeige für aktive Pfannenbrat-Funktion*.

23 Betriebsanzeige für aktive Frittieren-Funktion*.

24 Betriebsanzeige für aktive Poaching-Funktion*.

25 Betriebsanzeige für aktive "Confit Funktion"*. (je nach Modell)

26 Betriebsanzeige für aktive Rice Cooking Funktion*. (je nach Modell)

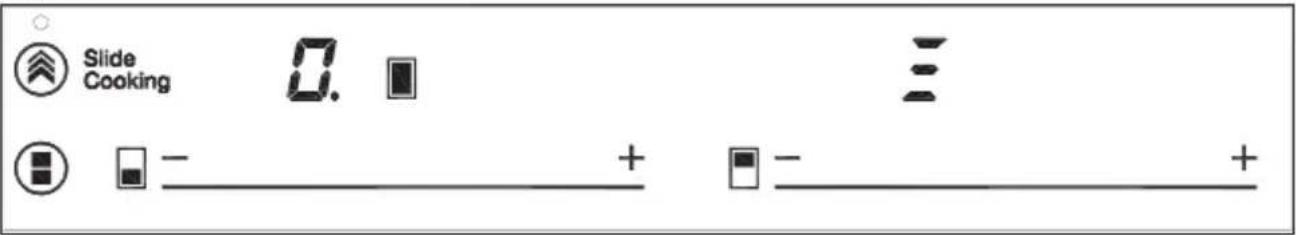

27 Aktivierungssensor für Slide Cooking - Funktion. (je nach Modell)

28 Betriebsanzeige für aktive Slide Cooking Funktion*. (je nach Modell)

*Nur bei laufendem Betrieb sichtbar. Die Steuerung erfolgt durch die Touch-Tasten. Sie müssen dabei keinerlei Druck ausüben, sondern die Touch-Tasten lediglich mit der Fingerspitze berühren, um die gewünsch Funktion zu aktivieren.

Jeder Vorgang wird mit einem Piepton bestätigt.

Nutzen Sie den Schieberegler (2) zur Einstellung der Leistungsstufen (0–9), indem Sie mit dem Finger darüber gleiten. Eine Schiebebewegung nach rechts erhöht den Wert, während durch das Schieben nach links dieser verringert wird.

Es auch möglich, eine Leistungsstufe direkt einzustellen, indem Sie mit dem Finger direkt auf den gewünschten Punkt des Schiebereglers tippen (2).

Um bei diesen Modellen eine Platte auszuwählen, berühren Sie bitte den Schieberegler direkt (2).

EINSCHALTEN DES GERÄTS

1 Berühren Sie die Touch-Taste Ein ① (1) mindestens eine Sekunde lang. Die Touch-Bedienung aktiviert sich, ein Piepton ertönt und die Anzeigen (3) leuchten auf und zeigen einen „-“ an. Wenn eine Kochzone heiß ist, leuchtet auf der entsprechenden Anzeige ein „H“ und „-“ auf.

Wenn Sie innerhalb von 10 Sekunden keine weitere Aktion durchführen, schaltet sich die Touch-Bedienung automatisch aus.

Wenn die Touch-Bedienung aktiviert ist, können Sie jederzeit ausschalten, indem Sie die Touch-Taste ① (1) berühren, selbst wenn diese verriegelt wurde (Verriegelungsfunktion). Die Touch-Taste ① (1) hat stets Priorität, um die Touch-Bedienung zu auszuschalten.

AKTIVIERUNG DER PLATTEN

Sobald die Touch-Bedienung mit Sensor aktiviert wurde ① (1), kann jede Platte mit folgenden Schritten eingeschaltet werden:

1 Bewegen Sie die Schieberegler (2) in die gewünschte Position bzw. berühren Sie den Punkt, so dass sich dieser einstellt. Die Zone wurde n- ausgewählt und gleichzeitig eine Leistungsstufe zwischen 0 und 9 nicht eingestellt. Die eingestellte Leistung wird auf der Energieanzeige, deren Dezimalpunkt (4) 10 Sekunden lang erleuchtet bleibt.

2 Nutzen Sie den Schieberegler (2), um eine Kochstufe zwischen 0 und 9 zu wählen.

Solange die Platte ausgewählt bleibt, also mit der Dezimalpunkt (4) leuchtet, kann die Leistungsstufe verändert werden.

AUSSCHALTEN EINER PLATTE

Mit der Schieberegler-Taste (2) kann die Leistung auf 0 gesenkt werden. Die Herdplatte schaltet sich damit aus.

Wenn eine heiße Platte ausgeschaltet wird, erscheiht auf ihrer Energieanzeige (3), wenn die Glasoberfläche der entsprechenden Kochzone noch heiß ist und somit Verbrennungsgefahr besteht. Wenn die Temperatur fällt, schaltet sich die Anzeige (3) aus (wenn der Herd ausgeschaltet ist), der andernfalls „-“ wird aufleuchten, wenn der Herd noch eingeschaltet ist.

AUSSCHALTEN ALLER PLATTEN

Alle Platten können mit Hilfe des Allgemeinen Ein/Aus-Sensors ① (1) ausgeschaltet werden. Alle Anzeigeleuchte der Platten (3) schalten sich aus.Wenn die ausgeschaltete Kochzone heiß ist, wird, zeigt deren Anzeige ein H an. diese

KONNEKTIVITÄTS- FUNKTIONEN

Dieses Kochfeldmodell verfügt

über eine WLAN-Konnektivität, die bestimmte Remote-Aktionen von der K-Connect APP ermöglicht.

Das neue K-Connect-System ermöglicht den Zugriff auf seine kompatiblen Geräte über die APP, die sowohl für Android als auch für iOS verfügbar ist. K-Connect ist sowohl in Google Play als auch im App Store verfügbar und Sie können dort suchen oder direkt darauf zugreifen, indem Sie die unten aufgeführten QR-Codes scannen:

iOS ANDROID

Nachdem Sie die App heruntergeladen haben und bevor Sie einen Vorgang starten, müssen Sie ein Benutzerkonto erstellen. Öffnen Sie dazu die K-Connect App und drücken Sie die auf dem Bildschirm erscheinende Eingabetaste. Küppersbusch erleichtert die Erstellung des Kontos, indem es die Verknüpfung von Google oder Facebook zulässt oder ein Konto mit einer E-Mail und einem Passwort erstellt. Klicken Sie dazu unter dem Login-Taste auf „Jetzt registrieren“ und folgen Sie den Anweisungen zum Erstellen eines Kontos. Am Ende des Vorgangs können Sie sich bei der Anwendung anmelden und auf den Startbildschirm zugreifen.

Achtung!

Die vernetzten Produkte von K-Connect werden im 2,4-GH. WLAN-Band nach dem 802.11 b/g/n-Standard betrieben. Stellen Sie sicher, dass es auf Ihrem Router aktiv ist.

VERBINDUNGSKONFIGURATION

Greifen Sie mit Ihrem Benutzerkonto auf die K-Connect APP zu und klicken Sie unten rechts auf das „+“-Symbol. Befolgen Sie die angegebenen Schritte und konsultieren Sie im Zweifelsfall die verfügbare Hilfe. Halten Sie bei eingeschaltetem Kochfeld die Taste

(8) 5 Sekunden lang gedrückt, wenn die APP Sie dazu auffordert. Sie sehen eine Animation auf dem Display (12) und für die nächsten 5 Minuten ist das Kochfeld bereit, die erforderlichen Konfigurationsparameter von der APP zu empfangen.

WLAN AKTIVIERUNG/DEAKTIVIERUNG

Nachdem die Verbindung zu Hause konfiguriert wurde, kann das Kochfeld durch Drücken der WLAN-Taste

(8) nach Belieben verbunden oder getrennt werden. Der Vorgang wird mit einem Piepton bestätigt und während des Aktivierungs- und Verbindungsvorgangs blinkt die der WLAN-Taste zugeordnete LED (9). Beim Ausschalten des Kochfelds stoppt die WLAN-Verbindung nach einigen Sekunden und kehrt beim erneuten Einschalten automatisch in den vorherigen Zustand zurück. Während dieses Wiederverbindungsvorgangs wird die LED (9) blinken, bis sie endgültig stabil wird.

VERBINDUNGSSTATUS

Die LED (9) an der WLAN-Taste informiert Sie jederzeit über den Verbindungsstatus. Sie bleibt wenn die Verbindung erfolgreich hergestellt wurde und erlischt, wenn das Kochfeld nicht verbunden ist. Im Fehlerfall wird ein schnelles Blinken zusammen mit einem Fehlercode auf dem Display (12) angezeigt.

FEHLERMANAGEMENT

Bei Problemen mit der WLAN-Verbindung wird auf dem Display (12) ein Fehlercode im Format „EX“ angezeigt, wobei X ein Wert ist, dessen Beschreibung in Tabelle 1 zu finden ist. Durch Drücken der WLAN-Taste bei einem Fehler werden die Informationen vom Display entfernt.

KOCHFELD-ÜBERWACHUNG

Aufgrund bestehender Sicherheitsbestimmungen ist es nicht möglich, mit der K-Connect-Anwendung aus der Ferne (nicht anwesend) zu kochen. Eine detaillierte Anzeige des aktuellen Status des Kochfelds ist in der APP enthalten. Außerdem wird der Zugriff auf die Konfiguration einiger seiner allgemeinen Parameter vereinfacht.

Der Status kann über die APP fernüberwacht werden und ermöglicht die Visualisierung aller Parameter, die den Status bestimmen, wie Kochleistung oder aktivierte CHEF-Funktion, Timer oder FLEX-Konfiguration.

Durch Tippen auf jede Kochzone innerhalb der APP erhalten Sie zusätzliche Informationen, wenn Sie eine Sonderfunktion nutzen.

EINSTELLEN DER MAXIMALEN LEISTUNGSGRENZE

Die maximale Gesamtleistung des Kochfelds kann über die APP begrenzt werden.

Rufen Sie dazu den Überwachungsbildschirm Ihres Kochfelds auf. Klicken Sie auf das Symbol in der oberen rechten Ecke

. Tippen Sie dann auf Einstellungen und wählen Sie den gewünschten maximalen Leistungswert aus. Übernehmen Sie die Änderungen und bestätigen Sie, indem Sie auf einen dar, Schieberegler auf dem Kochfeld tippen, wenn das Display blinkt.

PIEPTON-EINSTELLUNGEN

Der Piepton, der jede Aktion begleitet, kann über die APP aktiviert oder deaktiviert werden (gilt nicht für alle Funktionen).

Rufen Sie dazu den Überwachungsbildschirm Ihres Kochfelds auf. Klicken Sie auf das Symbol in der oberen rechten Ecke

Tabelle 1 – Vollständige Liste möglicher Fehler im Zusammenhang mit K-Connect

FEHLER BESCHREIBUNG MÖGLICHE LÖSUNGEN
1	Fehler im Kommunikationsmanagementsystem	Wiederholen Sie den Vorgang in einigen Minuten. Wenn das Problem weiterhin besteht, versuchen Sie, das Produkt neu zu starten, indem Sie es einige Sekunden lang ausschalten und es erneut versuchen.
2	Das eingegebene WLAN-Netzwerkpasswort ist falsch	Starten Sie den Einrichtungsprozess neu, indem Sie die WLAN-Taste 5 Sekunden lang gedrückt halten und schließen Sie den Vorgang über die APP ab. Stellen Sie sicher, dass das Passwort korrekt ist, und beachten Sie die Groß-/Kleinschreibung.
3	Zu viele Geräte mit Ihrem WLAN-Netzwerk verbunden	Trennen Sie einige der Geräte, die mit Ihrem Netzwerk verbunden sind. Wenn das Problem weiterhin besteht, starten Sie Ihren Router neu. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an Ihren Internetdienstanbieter.
4 WLAN-Netzwerk nicht erkannt		Vergewissern Sie sich, dass sich Ihr Kochfeld innerhalb von sieben Metern von Ihrem Heimrouter befindet und dass keine größeren Hindernisse vorhanden sind, die die Signalqualität beeinträchtigen könnten.Wenn sich Ihre Netzwerkanmeldeinformationen geändert haben, müssen Sie das Gerät neu konfigurieren, indem Sie die WLAN-Taste 5 Sekunden lang gedrückt halten und den Vorgang über die APP mit der Option „Neu verbinden“ abschließen.
5.6.7	Fehler beim Konfigurationsprozess Ihres angeschlossenen Kochfelds	Starten Sie den Konfigurationsprozess neu, indem Sie die WLAN-Taste 5 Sekunden lang drücken und den Vorgang über die APP abschließen.
8	WLAN-Konfiguration auf dem Kochfeld nicht gefunden	Das Kochfeld hat keine Einstellungen für die Verbindung mit seinem WLAN-Netzwerk. Halten Sie die WLAN-Taste 5 Sekunden lang gedrückt, um die Konfiguration zu starten und den Vorgang über die APP abzuschließen.
9	Fehler beim Registrieren des Geräts in der Cloud	Wiederholen Sie den Vorgang in einigen Minuten. Wenn das Problem weiterhin besteht, versuchen Sie, das Produkt neu zu starten, indem Sie es einige Sekunden lang ausschalten, und führen Sie dann die Konfiguration erneut durch. Wenden Sie sich an den SAT, wenn die obigen Anweisungen das Problem nicht lösen.
B	Kommunikationshardwarefehler	Wiederholen Sie den Vorgang in einigen Minuten. Wenn das Problem weiterhin besteht, versuchen Sie, das Produkt neu zu starten, indem Sie es einige Sekunden lang ausschalten, und führen Sie dann die Konfiguration erneut durch. Wenden Sie sich an den SAT, wenn die obigen Anweisungen das Problem nicht lösen.
A,C	Kommunikationsfehler	Überprüfen Sie, ob ein anderes Gerät in Ihrem WLAN-Netzwerk mit dem Internet verbunden ist. Wenn das andere Gerät nicht funktioniert, starten Sie Ihren Router neu oder wenden Sie sich an Ihren Internetanbieter. Falls das andere Gerät funktioniert, versuchen Sie, das Kochfeld neu zu starten, indem Sie es einige Sekunden lang ausschalten und dann die Konfiguration erneut durchführen.
D	Plötzliche Trennung von Ihrem WLAN-Netzwerk	Starten Sie Ihren Router neu. Falls das Problem nicht behoben ist, wenden Sie sich an Ihren Internetanbieter.

Klicken Sie dann auf Konfiguration und aktivieren oder deaktivieren Sie die Summerfunktion. Übernehmen Sie die Änderungen und bestätigen Sie, indem Sie auf einen der Schieberegler auf dem Kochfeld tippen, wenn das Display blinkt.

DUNSTABZUGSHAUBE KOCHFELDAUTOMATION

Wenn Sie auch eine Dunstabzugshaube mit Küppersbusch-Konnektivität besitzen, können Sie den Betrieb beider über die K-Connect App synchronisieren, sodass die Absaugleistung je nach Status Ihres Kochfelds automatisiert werden kann. Rufen Sie dazu die App von K-Connect auf, überprüfen Sie, ob sowohl Ihre Dunstabzugshaube als auch Ihr Kochfeld zugänglich sind, rufen Sie den Steuerungsbildschirm in einem von ihnen auf und aktivieren Sie diese Funktion, die am unteren Rand des Bildschirms angezeigt wird.

Auch wenn Sie diesen Automatikmodus aktivieren, haben Sie immer die Möglichkeit, die Dunstabzugshaube manuell zu bedienen und ihre Bedienung jederzeit über das Bedienfeld zu ändern.

Topferkennung

Stellen Sie sicher, dass der

Boden des Kochgeschirrs eine oder mehrere der Referenzen( )auf der Oberfläche des Kochfeldes bedeckt (siehe Abbildung 7 und Tabelle 2).

Die Induktionskochzonen verfügen über eine eingebaute Topferkennung. Dank dieser schaltet sich die Platte aus, wenn auf dieser keine Topf bzw. -keine Pfanne steht oder aber jene nicht zum Kochen geeignet sind.

Die Energieanzeige (3) zeigt dann ein Symbol U mit der Bedeutung „kein Topf“, wenn sich bei eingeschalteter Kochzone dort kein Topf befindet bzw. der Topf nicht geeignet ist

Wenn eine Topf von der Kochzone hochgenommen wird, unterbricht die Platte automatisch die Energiezufuhr, und es wird das Symbol „kein Topf“ angezeigt. Wenn der Topf erneut auf die Kochzone gestellt wird, schaltet sich die Energiezufuhr wieder auf der zuvor eingestellten Stufe ein.

Die Zeit der Kochgeschirrerkennung beträgt 30 Sekunden. Sollte während dieses Zeitraums kein Topf auf die Kochzone gestellt werden bzw. der Topf ungeeignet sein, schaltet sich die Kochzone aus.

Wenn Sie mit dem Kochen bzw. Braten fertig sind, schalten Sie die Kochzone mit Hilfe der Touch-Bedienung aus. Diese verhindert unerwünschten Betrieb, fa

das Kochgeschirr versehentlich während der 30 Sekunden auf der Kochzone platziert wird. Vermeiden Sie mögliche Unfälle!

Abb.7

Mit der Blockier-Funktion können Sie die anderen Sensoren mit Ausnahme des Ein/Aus-Sensors ① (1) blockieren, um unerwünschte Vorgänge zu vermeiden. Diese Funktion verhindert auch, dass Kinder mit der Herdsteuerung spielen können.

Um diese Funktion zu aktivieren, berühren Sie den Touch-Sensor ^11/6 für mindestens eine Sekunde. Sobald Sie das getan haben schaltet sich Kontrollleuchte (7) ein, um anzuzeigen, dass die Bedienleiste blockiert ist. Um die Funktion zu deaktivieren berühren Sie bitte einfach den erneut den Touch-Sensor ^11/6 .

Tabelle 2

MINDESTDURCHMESSER DES KOCHGESCHIRRBDENS FÜR BELIEBIGE KOCHZONE
		zentriert auf 1 Punkt	2 Punkte abgedeckt	4 Punkte vertikal abgedeckt
		8 cm 22 cm 24 cm
	(je nach Modell)	- 15 cm -

Wenn der Ein/Aus-Sensor ① (1) zum Ausschalten des Gerät bei aktivierter Blockier-Funktion verwendet wird, ist es nicht möglich, die Kochzone anschließend wieder einzuschalten, bis die Blockier-Funktion ausgestellt worden ist.

Stummschalten des Pieptons

Wenn man bei eingeschaltetem Herd die Touch-Taste + (11) sowie die Feststelltaste % (6) gleichzeitig für drei Sekunden drückt, wird der Piepton, der jeden Vorgang begleitet, deaktiviert. Die Zeitanzeige (12) zeigt dann „OFF“ (AUS) an.

DE

Diese Deaktivierung betrifft nicht alle Funktionen, so bleibt beispielsweise der Piepton für Ein/Aus, für d erreichte Endzeit des Timers bzw. bei Ver-/Entriegelung der Touch-Tastensstets aktiviert.

Um alle deaktivierten Pieptöne, mit denen sämtliche Vorgänge angezeigt werden, erneut zu aktivieren, drücken Sie die Touch-Taste + (11) sowie die Feststelltaste (6) gleichzeitig für drei Sekunden. Die Zeitanzeige (12) zeigt dann „On“ (Ein) an.

Stop&Go-Funktion

Diese Funktion unterbricht den Kochvorgang. Auch der Timer wir sofern aktiviert, auf Pause gestellt.

Aktivierung der Stopp-Funktion.

Berühren Sie den Stop&Go-Sensor 1a(6) . Die Leistungsanzeige zeigt das Symbol 12 , was anzeigt, dass das Garen angehalten wurde.

Deaktivierung der Stopp-Funktion.

Berühren Sie erneut der Stop&Go-Sensor 16 . Das Garen wird mit den vor der Pause festgelegten Leistungs- und Timereinstellungen fortgesetzt.

Powerfunktion

Diese Funktion liefert „zusätzliche“ Energie, die über den Nominalwert der Platte hinausgeht. Diese Energie ist von der Größe der Platte abhängig und den für den Generator jeweils zulässigen Maximalwert erreichen.

1 Schieben Sie mit dem Finger über den entsprechenden Schieberegler (2), bis die Energieanzeige (3) „9“ anzeigt und drücken Sie nun mit Ihrem Finger für eine Sekunde weiter, oder berühren Sie „P“ direkt und drücken dort für eine Sekunde.
2 Die Energieanzeige (3) zeigt das Symbol P an, und die Platte liefert jetzt zusätzliche Energie.

Angaben zur Maximaldauer der Powerfunktion finden Sie in Tabelle 1. Nach dieser Zeitspanne stellt sich die

Energiezufuhr automatisch wieder auf 9. Ein Piepton ertönt.

die

Die Deaktivierung der Powerfunktion vor dem Ablauf der Maximaldauer kann entweder durch Berührung des Schiebereglers zur Veränderung der Energiezufuhr oder durch Wiederholung von Schritt 3 erfolgen.

Timer-Funktion (Countdown-Uhr)

Diese Funktion erleichtert das Kochen, da Sie in diesem Fall nicht anwesend sein müssen: Sie können den Timer für eine Platte einstellen, sodass diese sich ausschaltet, sobald die Zeit abgelaufen ist.

Für dieses Modell können Sie jede Platte simultan für Zeiträume von 1 bis 99 Minuten programmieren.

Beim Garen mit einer dieser speziellen CHEF-Funktionen: Simmern Schmelzen, Warmhalten oder Konfitieren. Sie können den Timer auch auf eine Zeit von mehr als 99 Minuten einstellen. Um dies zu tun drücken Sie, sobald der Timer auf 99 Minuten eingestellt ist, den Sensor + (11) eine Sekunde lang. Auf der Timer-Anzeige (12) blinken abwechselnd eine 2,0 (Zeit in Stunden) und ein H. Wenn Sie den Sensor + (11) erneut nacheinander drücken, erhöht sich die Zeit von 30 auf 30 Minuten (2,5, 3,0, 3,5...). Eine Sekunde nach der letzten Betätigung wird die gewählte Zeit programmiert. Die maximal verfügbare Programmierzeit beträgt 9,5 Stunden.

Einstellen des Timers für eine Platte

Sobald die Leistungsstufe für die gewünschte Zone eingestellt wurde und solange der Dezimalpunkt leuchtet, kann der Timer für die Zone festgelegt werden.

Hierzu:

1 Berühren Sie den Sensor — (10) oder + (11). Die Timeranzeige (12) zeigt „00“ und der entsprechende Anzeige für die Zone (3) blinkt und zeigt abwechselnd das Symbol und die aktuelle Leistungsstufe an.
2 Stellen Sie nun eine Kochzeit

zwischen 1 und 99 Minuten mit Hilfe des Sensoren — (10) oder + (11) ein. Erster beginnt mit dem Wert 60, während der zweite bei 01 beginnt. Indem die Sensoren — (10) oder + (11) gedrückt gehalten werden, kann dieser Wert auf 00 zurückgesetzt werden. Wenn weniger als eine Minute verbleibt, zählt die Uhr in Sekunden herunter.

3 Wenn die Timeranzeige (12) nicht mehr leuchtet, startet sie automatisch mit dem Herunterzählen der Zeit. Die Anzeige (3) der Heizplatte mit eingestelltem Timer zeigt abwechselnd die gewählte Leistungsstufe und das Symbol 1.

Sobald die eingestellte Kochzeit verstrichen ist, schaltet sich die Kochzone aus und die Uhr lässt einige Sekunden lang mehrere Pieptöne hintereinander erklingen. Um das Audiosignal auszuschalten, berühren Sie bitte einen der Sensoren. Die Timeranzeige (12) blinkt und zeigt 00 neben dem Dezimalpunkt (4) der ausgewählten Zone an. Wenn die ausgeschaltete Kochzone heiß ist, wird, zeigt deren Anzeige (3) abwechselnd ein H und ein „-“ an.

Wenn Sie den Timer für eine andere Heizplatte einstellen möchten, wiederholen Sie die Schritte 1 bis 3.

Wenn bereits für eine oder mehrere Kochzonen ein Timer eingestellt wurde, erscheint auf der Timeranzeige (12) standardmäßig die kürzestes verbleibende Kochzeit und zugehörige Kochzone ist mit einem „t“ markiert. Die übrigen Zonen mit eingestelltem Timer sind an den blinkenden Dezimalpunkten der entsprechenden Anzeigen erkennbar. Der Schieberegler einer anderen Zone mit eingestelltem Timer gedrückt wird, zeigt der Timer die verbliebene Zeit dieser Zone für einige Sekunden lang an und die Plattenanzeige gibt abwechselnd die Leistungsstufe und „t“ an.

Änderung der eingestellten Timerzeit.

Zur Änderung der eingestellten Timerzeit muss der Schieberegler (2) der Zone, für die der Timer eingestellt wurde, gedrückt werden. Nun ist es möglich, die eingestellte Zeit anzuzeigen und

zu verändern.

Mit den Sensoren – (10) and + (11) können Sie eingestellte Zeit ändern.

Ausschalten der Uhr

Wenn Sie die Uhr vor dem Ablauf der programmierten Zeit anhalten möchten, stellen Sie einfach deren Wert auf „--“.

1 Wählen Sie die gewünschte Platte.

2 Ändern Sie mit Hilfe des Sensors — (10) den Wert der Uhr in „00“. Nun ist der Timer ausgestellt. Noch schneller kann dies erreicht werden, indem Sie die Sensoren — (10) und + (11) gleichzeitig schieben.

Energiemanagement-Funktion

Dieses Modell ist mit einer Strombegrenzungsfunktion (Energieverwaltung) ausgestattet. Die Funktion gestattet die Festlegung der durch den Herd erzeugten Energie auf einen durch den Benutzer ausgewählten Wert. Dafür lässt sich während ersten Minute nach dem Anschluss des Herds an die Stromzufuhr auf das Menü für die Energiebegrenzung zugreifen.

1 Drücken Sie die Touch-Taste + (11) für drei Sekunden. Die Buchstaben PL erscheinen nun auf der Timeranzeige (12)
2 Drücken Sie auf die Touch-Taste für die Verriegelungsfunktions 16 . Die verschiedenen Leistungswerte, auf die Herd beschränkt werden kann, erscheinen, und diese lassen sich mit Hilfe der Sensoren + (11) und -(10) einstellen.
3 Sobald der Wert ausgewählt wurde drücken Sie auf die Touch-Taste für die Verriegelungsfunktions 12 (6). Der Herd ist nun auf den auswählten Leistungswert beschränkt.

Wenn Sie den Wert erneut ändern möchten, müssen Sie den Herd von der Stromzufuhr trennen und dann nach einen Sekunden wieder anschließen. Nun können Sie erneut auf das Menü zur Leistungsbegrenzung zugreifen.

Jedes Mal, wenn die Leistungsstufe einer Heizplatte geändert wird

berechnet das Aggregat zur Leistungsbegrenzung, die vom Herderzeugte Gesamtleistung. Wenn der Grenzwert für die Gesamtleistung erreicht wurde, können Sie an der Bedienungsleiste die Leistungsstufe für diese Heizplatte nicht mehr erhöhen. Der Herd erzeugt einen Piepton und die Leistungsanzeige (3) blinkt auf der Stufe, die nicht überschritten werden kann. Wenn Sie über diesen Wert hinaus möchten müssen Sie die anderen Heizplatten herunterschalten. Gelegentlich reicht es nicht aus, eine andere Platte um eine Stufe herunterzuschalten. Das ist jeweils von der Leistung jeder Heizplatte sowie der eingestellten Leistungsstufen ab. Manchmal müssen Sie zur Erhöhung der Leistung einer Kochplatte mindestens eine kleinere Kochplatte abschalten.

Wenn Sie die Schnellschaltung auf die Maximalleistung nutzen und der betreffende Wert oberhalb des durch die Begrenzung möglichen Werts liegt, wird die Heizplatte auf den unter diesen Umständen höchstmöglichen Wert eingestellt. Der Herd erzeugt einen Piepton und die Anzeige des Leistungswerts blinkt zweimal (3).

Sonderfunktionen : CHEF

Für diese Funktionen gibt es vorprogrammierte Leistungsstufen zur Vereinfachung des Kochens,

der wodurch hervorragende Ergebnisse erlangt werden, da Pfannentemperatur kontinuierlich über Sensoren gesteuert wird. Wenn die Zieltemperatur der Funktion erreicht ist, wird sie automatis-, beibehalten, ohne dass Leistungsstufe geändert werden muss.

Die Küchenchef-Funktionen funktionieren einwandfrei mit Pfannen, die den gleichen Ferromagnetbereich auf dem Pfannenboden haben, wie der Kochplattenbereich. Darüber hinaus müssen Pfannen für Hochtemperaturfunktionen (über 100°C) einen flachen, ebenen Boden haben (vorzugsweise "Sandwich"-Typ), wie in Abbildung 8 dargestellt.

Es ist wichtig, dass die Pfanne und die Kochplatte zu Beginn des Entzesses nicht heiß sind, um einen einwandfreien Betrieb dieser Funktionen zu gewährleisten.

Weitere Informationen über geeignete Pfannen (Töpfe, Bratpfannen, Grills usw.) finden Sie auf der Küppersbusch-Webseite.

Diese Funktionen setzen voraus, dass der Boden des verwendeten Kochgeschirrs die beiden (+) der Kochzone abdeckt (diese Abbildung 9).

Abb. 9

Die Sensortaste verfügt über spezielle Funktionen, die dem Benutzer helfen mittels CHEF-Sensor zu kochen (16).

Um eine spezielle Funktion auf einer Zone zu aktivieren:

die

1 Zuerst sollte es ausgewählt werden; und dann wird der Dezimalpunkt (4) auf der Power-Anzeige (3) aktiviert.
2 Jetzt auf den CHEF-Sensor klicken (16). Das hintereinander wiederholte Drücken wird alle CHEF-Funktionen, die in der jeweiligen Zone verfügbar sind,

DE

eine nach dem anderen übergehen. Diese Funktionen werden die Aktivierung mit den entsprechenden leds (17), (18), (19), (20), (21), (22), (23), (24), (25) und (26) zeigen.

Wenn Sie eine spezielle aktive Funktion jederzeit abbrechen möchten, sollten Sie den "Schieber" Cursor-Sensor (2) In Position „0“.

KEEP WARM-FUNKTION

Diese Funktion legt eine für das Warmhalten der gegarten Lebensmittel geeignete automatische Leistungssteuerung fest.

Um sie zu aktivieren, wählen Sie die Platte und drücken Sie auf den CHEF-Sensor 📁 (16) bis die led (17) auf dem Symbol 🌐 leuchtet. Sobald die Funktion aktiviert ist, wird auf der Power-Anzeige (3) das Symbol 🌐 erscheinen.

Sie können die Funktion jederzeit außer Kraft setzen, indem die Platte ausschalten, Leistungspegel ändern oder eine andere Sonderfunktion wählen.

MELTING-FUNKTION

Diese Funktion legt eine für das Wahren einer geringen Temperatur der Kochzone geeignete automatische Leistungssteuerung fest. Ideal zum Auftauen von Lebensmitteln oder für das langsame Schmelzen anderer Arten von Lebensmitteln wie Schokolade, Butter usw.

Um sie zu aktivieren, wählen Sie die Platte und drücken Sie auf den CHEF-Sensor ⏻ (16) bis die led (18) auf dem Symbol √ leuchtet. Sobald die Funktion aktiviert ist, wird auf der Power-Anzeige (3) das Symbol R erscheinen.

Sie können die Funktion jederzeit außer Kraft setzen, indem die Platte ausschalten, Leistungspegel ändern oder eine andere Sonderfunktion wählen.

SIMMERING-FUNKTION

Diese Funktion legt eine für das Köcheln geeignete automatische Leistungssteuerung fest.

Nachdem das Essen gekocht wurde, aktivieren Sie die Platte indem Sie es wählen und drücken Sie auf den CHEF-Sensor 🎨 (16) bis die led (19) auf dem Symbol 📄 leuchtet. Sobald die Funktion aktiviert ist, wird auf der Power-Anzeige (3) das Symbol R erscheinen.

Sie können die Funktion jederzeit außer Kraft setzen, indem die Platte ausschalten, Leistungspegel ändern oder eine andere Sonderfunktion wählen.

QUICK BOILING-FUNKTION (je nach Modell)

Diese Funktion ermöglicht die automatische Kochsteuerung, die für das Kochen von Nudeln, Reis, Eier, kochen von einigen Lebensmitteln, usw. eine große Hilfe ist. Es ist nur in den Zonen verfügbar, wo das Symbol erscheint.

Bedingungen des Behälters den

Für einen ordnungsgemäßen Betrieb der Quick Boiling-Funktion müssen Sie einen Behälter verwenden, der die folgenden Voraussetzungen erfüllt

- Die Bodengröße sollte so nahe wie möglich an den Durchmesser der Platte sein.

- OHNE DECKEL.

- Gefüllt bis mehr als die Hälfte seiner Kapazität mit Wasser in Raumtemperatur (niemals warmes oder heißes Wasser verwenden).

Die Nichteinhaltung dieser Bedingungen, wird d ordnungsgemäße Kontrolle des Kochvorgangs beeinträchtigen,

⚠️WARNING: Verwenden Sie diese Funktion nicht für einen den anderen Kochzweck als kochendes Wasser. Niemals Öl verwenden, dies kann zur Überhitzung und dadurch zum Brand führen.

Aktivierung der Funktion

Um die Funktion zu aktivieren, wählen Sie die Platte und drücken Sie auf den

CHEF-Sensor 🎨 (16) bis die led (20) auf dem Symbol 🎨 leuchtet.

Sobald die Funktion aktiviert ist, erscheint in der Leistungsanzeige (3) ein bewegliches Segment, das anzeigt, dass das Garen im Moment vom System gesteuert wird.

Sie Wenn das System feststellt, dass den gleich zu Kochen beginnt, wird ein erstes akustisches Signal gehört. Nutzen Sie diese Gelegenheit, um Ihre Nahrung für das Kochen oder nach Wunsch zum Backen vorzubereiten.

Nach 30 Sekunden ertönt ein zweiter Ton; wenn Sie bereits nichts getan haben, ist es Zeit, das Essen in die Pfanne zu schütten.

Nach dem zweiten Piepton, wird das System für Sie den Timer und die Stoppuhr aktivieren, damit Sie kontrollieren können, wie lange das Essen gekocht werden soll, Zudem erscheint das Symbol in der Leistungsanzeige (3).

30 Sekunden nachdem die Stoppuhr aktiviert wurde, wird ein drittes Piepton ertönen, um zu warnen, dass ab diesem Moment das System die Leistung verringert, um ein sanftes und kontinuierliches Kochen zu halten. Der Timer wird bis zum Ende des Kochvorgangs aktiv bleiben.

Falls gewünscht, können Sie den Timer deaktivieren und eine Zeit für den Countdown und die automatische Abschaltung der Platte festlegen (siehe Abschnitt Timer-Funktion).

Beaktivierung der Funktion

Sie können die Funktion jederzeit außer Kraft setzen, indem Sie die Platte ausschalten, den Leistungspegel ändern oder eine andere Sonderfunktion wählen.

GRILL-FUNKTION

Diese Funktion legt eine für das Garen auf dem Grill geeignete automatische Leistungssteuerung fest.

Wählen Sie zur Aktivierung die Platte und berühren Sie den Küchenchef-Sensor (16), bis die LED (21)

am Symbol aufleuchtet. Sobald die Funktion aktiviert ist, erschein der Leistungsanzeige (3) ein bewegliches Segment, das anzeigt, dass das Kochgeschirr vorgeheizt wird. Sobald diese Phase abgeschlossen ist, erscheint das Symbol in der Leistungsanzeige (3) und ein Signalton wird ausgegeben, was anzeigt, dass der Nutzer Lebensmittel zugeben muss.

Sie können die Funktion jederzeit überschreiben, indem Sie die Pla abschalten. Ändern Sie dazu die Leistungsstufe oder wählen Sie eine andere Spezialfunktion.

PAN FRYING-FUNKTION

Diese Funktion legt eine für das Braten mit einer geringen Menge Öl oder für das Sautieren geeignete automatische Leistungssteuerung fest.

Wählen Sie zur Aktivierung die Platte und berühren Sie den Küchenchef-Sensor (16), bis die LED (22) an Symbol aufleuchtet. Sobald die Funktion aktiviert ist, erscheint in der Leistungsanzeige (3) ein bewegliches Segment, das anzeigt, dass das Kochgeschirr vorgeheizt wird. Sobald diese Phase abgeschlossen ist, erscheint das Symbol in der Leistungsanzeige (3) und ein Signalton wird ausgegeben, was anzeigt, dass der Nutzer Lebensmittel zugeben muss.

Sie können die Funktion jederzeit überschreiben, indem Sie die Pla abschalten. Ändern Sie dazu die Leistungsstufe oder wählen Sie eine andere Spezialfunktion.

Diese Funktion legt eine für das Braten mit einer großen Menge Öl geeignete automatische Leistungssteuerung fest.

Wählen Sie zur Aktivierung die Platte und berühren Sie den Küchenchef-Sensor (16), bis die LED (23) am Symbol aufleuchtet. Sobald die Funktion aktiviert ist, erscheint in der Leistungsanzeige (3) ein bewegliches Segment, das anzeigt, dass Kochgeschirr vorgeheizt wird. Sobald diese Phase abgeschlossen ist, erscheint das Symbol der Leistungsanzeige (3) und ein Signalton wird ausgegeben, was anzeigt, dass der Nutzer Lebensmittel zugeben muss.

Sie können die Funktion jederzeit überschreiben, indem Sie die Platte abschalten. Ändern Sie dazu die Leistungsstufe oder wählen Sie eine andere Spezialfunktion.

POACHING-FUNKTION

Diese Funktion stellt eine automatische Leistungsregelung ein, die zum Braten von Lebensmitteln bei mittlerer Temperatur geeignet ist. Ideal zum Braten von Kartoffe bei der Zubereitung des spanischen Omeletts.

Um es zu aktivieren, wählen S das Kochfeld aus und drücken Sie nacheinander auf den CHEF-Sensor (16), bis die LED (24) über

Symbol aufleuchtet. Sobald die Funktion aktiviert ist, ersche auf der Betriebsanzeige (3) ein sich bewegendes Segment, das anzeigt, dass sich das System in der Vorheizphase des Behälters befindet. Nach Abschluss dieser Phase erscheint auf der Betriebsanzeige (3) ein a und ein akustisches Signal zeigt an, dass der Benutzer Lebensmittel hinzufügen muss.

Sie können die Funktion jederzeit außer Kraft setzen, indem das Kochfeld ausschalten, Leistungsstufe ändern oder eine andere Sonderfunktion auswählen.

CONFIT FUNKTION (je nach Modell)

Diese Funktion legt eine für das Köcheln geeignete automatische Leistungssteuerung fest.

Wählen Sie zur Aktivierung die Platte und berühren Sie den CHEF-Sensor 📋, bis die LED (25) a Symbol 🌐 aufleuchtet. Sobald die Funktion aktiviert ist, erscheint auf der Leistungsanzeige (3) ein bewegliches Segment, das anzeigt, dass sich das Kochen in der Vorheizphase des Gefäßes befindet. Sobald diese Phase abgeschlossen ist, erscheint das Zeichen 🐘 auf der Leistungsanzeige (3), und es ertönt ein Piepton, der den Benutzer darauf hinweist, dass er die Lebensmittel zugeben muss.

Sie können die Funktion jederzeit außer Kraft setzen, indem Sie die Platte durch Ändern der Leistungsstufe oder durch Auswahl einer anderen Sonderfunktion ausschalten.

RICE-FUNKTION (je nach Modell)

Mit dieser Funktion wird eine automatische Leistungsfunktion zum Kochen von gekochtem Reis aktiviert. Stellen Sie die Pfanne mit Wasser und Reis auf die Basis und schalten Sie die Funktion ein.

Wählen Sie zur Aktivierung die Platte und berühren Sie den CHEF-Sensor, bis die LED (26) am Symbol aufleuchtet. Sobald die Funktion eingeschaltet ist, wird der Buchstabe auf der Betriebsanzeige (3) angezeigt. Dies signalisiert dem Anwender, dass der Kochvorgan begonnen hat. Nach Abschluss des Vorgangs ertönt ein Signalton die Platte schaltet sich aus und die Zeitanzeige (12) schaltet sich ein. Hierdurch wird angezeigt, wie lange sich der Kocher im Ruhemodus befindet.

Sie können die Funktion jederzeit außer Kraft setzen, indem die Platte durch Ändern der Leistungsstufe oder durch Auswahl einer anderen Sonderfunktion ausschalten.

Sie

Flex Zone I Funktion

Mit Hilfe dieser Funktion ist es möglich, zwei vertikale Kochplatten gleichzeitig zu verwenden und dabei sowohl eine Leistungsstufe zu wählen als auch die Zeitschaltuhrfunktion einzuschalten. Diese Funktion ermöglicht Ihnen die Vergrößerung der Abmessungen der Kochzone und den Einsatz größeren Kochgeschirrs (siehe Abbildung 10).

Drücken Sie zur Aktivierung dieser Funktion den Sensor (14). Sie können die gewünschte flexible Zone wählen, indem Sie diesen Sensor nachfolgend drücken. Dadurch leuchtet der Dezimalpunkt

DE

Abb. 11

(4) einer der verknüpften Zonen auf und der Wert „0“ wird in ihrer Leistungsanzeige (3) angezeigt. Die Uhrtimeranzeige (12) zeigt drei Segmente, die die ausgewählte flexible Zone anzeigen. Die Betriebsanzeige (3) für die andere angeschlossene Zone zeigt drei Segmente an (siehe Abbildung 11). Sie haben einige Sekunden Zeit für den nächsten Bedienschritt. Andernfalls wird die Funktion automatisch deaktiviert. Sie können die Leistung zuweisen, indem Sie den aktivierten Schieberegler (2) berühren.

Zum Abschalten dieser Funktion berühren Sie den Schieberegler (2) an der Stelle „0“.

Abb. 12

Flex Zone II Funktion (je nach modell)

Mit dieser Funktion ist es möglich, zwei vertikale Kochplatten gleichzeitig zu verwenden. Diese Funktion ermöglicht Ihnen die Vergrößerung der Abmessungen der Kochzone und den Einsatz größeren Kochgeschirrs.

Drücken Sie zur Aktivierung dieser Funktion den Sensor (15). Dadurch leuchtet der Dezimalpunkt (4) einer der verknüpften Zonen auf und der Wert „0“ wird in ihrer Leistungsanzeige (3) angezeigt. Die Betriebsanzeige (3) für die andere angeschlossene Zone zeigt drei Segmente an (siehe Abbildung 12). Sie haben einige Sekunden Zeit für den nächsten Bedienschritt. Andernfalls wird die Funktion automatisch deaktiviert. Sie können die Leistung zuweisen, indem Sie den aktivierten Schieberegler (2) berühren.

Zum Abschalten dieser Funktion berühren Sie den Schieberegler (2) an der Stelle „0“.

FullFlex-Funktion

Mit dieser Funktion können Sie vier Kochzonen zusammenschalten, eine Leistungsstufe für diese wählen und die Timerfunktion für alle Zonen nutzen. Diese Funktion ermöglicht Ihnen die Vergrößerung der Abmessungen der Kochzone und den Einsatz größeren Kochgeschirrs (siehe Abbildung 14).

Drücken Sie zur Aktivierung dieser Funktion den Sensor 8). Dadurch leuchtet der Dezimalpunkt (4) einer der verknüpften Zonen auf und der Wert „0“ wird in ihrer Leistungsanzeige (3) angezeigt. Die Uhrtimeranzeige (12) zeigt sechs Segmente, die die ausgewählte flexible Zone anzeigen. Die Betriebsanzeige (3) für die andere angeschlossene Zone zeigt drei

Segmente an (siehe Abbildung 13). Sie haben einige Sekunden Zeit für den nächsten Bedienschritt. Andernfalls wird die Funktion automatisch deaktiviert. Sie können die Leistung zuweisen, indem Sie den aktivierten Schieberegler (2) berühren. Sobald die Leistung ausgewählt wurde, leuchtet die LED (9) am Symbol (8) auf.

Zum Abschalten dieser Funktion berühren Sie den Schieberegler (2) an der Stelle „0“.

Abb. 14

Slide cooking funktion (je nach modell)

Mit dieser Funktion können Sie die flexible Zone in drei Bereiche (siehe Abbildung 15-16) mit vorgegebenen Leistungsstufen aufteilen. So können Sie das Kochgeschirr von einem Bereich zum nächsten schieben sowie schnell und bequem zwischen einzelnen Zonen und deren Leistungsstufen wechseln. Um diese Funktion zu aktivieren, drücken Sie den Sensor (27). Dabei schalten sich die LED (28) über dem Symbol und der Dezimalpunkt (4) einer der verknüpften Zonen ein und zeigen auch den Wert „5“ auf der Leistungsanzeige (3) an, der Zone 2 entspricht. Die Betriebsanzeige (3) der anderen verknüpften Zone zeigt drei Segmente (siehe Abb. 15 und 16). Sie haben einige Sekunden Zeit, um den Container in diesem Bereich zu platzieren, andernfalls wird die Funktion automatisch deaktiviert.

Sobald Sie den Container platziert haben, können Sie ihn durch die Zonen schieben: Die Leistungsstufe wird automatisch auf der Leistungsanzeige (3) angezeigt: Für Zone 1 beträgt die Leistungsstufe 3, für Zone 2 die Leistungsstufe 5 und für Zone 3 beträgt die Leistungsstufe 9 (siehe Abb. 15).

Zum Abschalten dieser Funktion berühren Sie den Schieberegler (2) an der Stelle „0“.

Abb.15

Abb. 16

Sicherheitsabschaltung

Wenn sich eine oder mehrere Kochzonen nicht korrekt ausschalten, schaltet sich das Gerät nach Ablauf einer bes-timmten Zeit automatisch ab (siehe Tabelle 3).

Tabelle 3

Gewählte Kochstufe	MAX. BETRIEBSDAUER(in Stunden)
0	0
1	8
2	5
3	5
4	4
5	3
6	3
7	2
8 1,5
9 1,5
P 10 Minuten eingestellt zum Level 9

Bei der "Sicherheitsabschaltung" wird 0 angezeigt, wenn die Oberflächen-temperatur der Glaskeramik keine Gefahr für den Benutzer darstellt bzw. H, wenn Verbrennungsgefahr besteht.

Halten Sie den Touch control ch für die Kochzonen stets frei auber.

Bei Problemen mit Bedienbarkeit oder nicht in der vor-liegenden Anleitung genannten Stö-rungen, schalten Sie Gerät aus und benachrichtigen Sie den technischen Küppersbusch-Kundendienst.

Vorschläge und Empfehlungen

* Verwenden Sie nur Kochgeschirr mit festen, ebenen und möglichst dicken Böden.
* Schieben Sie das Kochgeschirr nicht über das Kochfeld, da Sie es zerkratzen können.
* Die Glaskeramik-Fläche hält leichten Stößen durch größeres Kochgeschirr stand, sofern es keine scharfen Kanten aufweist. Verhindern Sie derartige Stoßbelastungen dennoch.
* Um eine Beschädigung der Glaskeramik Fläche zu vermeiden, scheuern Sie mit dem Kochgeschirr nicht über die Fläche und verwenden Sie gebrauchfähiges Kochgeschirr mit sauberem Boden.

* Empfohlene Durchmesser des Kochgeschirrbodens (Siehe mit dem Produkt geliefertes „Technisches Datenblatt“.)

Achten Sie darauf, dass kein ber bzw. keine zuckerhaltige ignisse auf die Glaskeramik- e gelangen. Im heißen Zustand es andernfalls zu chemischen tionen mit der Glaskeramik hen, welche deren Oberfläche trächtigen.

Reinigung und Pflege

Um eine lange Lebensdauer des Kochfeldes zu gewährleisten, lassen Sie es vor der Reinigung abkühlen und verwenden Sie geeignete Reinigungsmittel und Werkzeuge. Dies erleichtert die Reinigung und sorgt dafür, dass sich weniger Schmutz ansammelt. Verwenden Sie niemals aggressive Reinigungsmittel oder Reinigungsmittel, die die Oberfläche verkratzen können sowie Dampfreinigungsgeräte.

Leichte Verschmutzungen können Sie mit einem feuchten Tuch und ein wenig Spülmittel oder lauwarmem Seifenwasser reinigen. Schwere Verschmutzungen oder Fettrückstände sind mit einem speziellen Glaskeramik-Reiniger zu verwenden. Dabei sind die Anweisungen des Herstellers zu befolgen. Eingebrannte Verschmutzungen entfernen Sie mit einem speziellen Glasshaber.

Irisierende Flecken des Kochfeldes entstehen durch Kochgeschirrböden mit eingetrockneten Fettrückständen oder wenn beim Kochvorgang ein Fettfilm zwischen der Glaskeramik-Fläche und dem Kochgeschirr vorhanden ist. Sie können mit einem Nickelschwamm und etwas Wasser bzw. mit einem Glaskeramik-Spezialreiniger entfernt werden. Geschmolzene Kunststoffpartikel, Zucker oder zuckerha Lebensmittel müssen sofort mit einem Schaber von der Glaskeramik entfernt werden, bevor diese abkühlt.

Metallisch schimmernde Verfärbungen werden durch Hin- und Herschieben von Kochgeschirr aus Metall verursacht. Sie können durch gründliche Reinigung mit einem Glaskeramik-Spezialreiniger beseitigt werden. Bei besonders hartnäckigen Flecken muss die Behandlung mehrmals wiederholt werden.

Achtung:

Wenn zwischen dem Boden des Kochgeschirrs und der Glaskeramik befindliche Substanzen schmelzen, kann es vorkommen, dass das Kochgeschirr an der Glaskeramik haften bleibt. Versuchen Sie in diesem Falle nicht, das Kochgeschirr von der abgekühlten Glaskeramik zu lösen, denn die Glaskeramik könnte dabei brechen.

Treten Sie nicht auf die Glas- nik und stützen Sie sich nicht auf . Wenn die Glaskeramik bricht, hlt Verletzungsgefahr! Benutzen e Glaskeramik nicht als Ablage.

Küppersbusch behält sich das Recht auf etwaige Änderungen der Bedienungsanleitungen vor, sofern diese Änderungen erforderlich sind oder sich als nützlich erweisen. Die grundlegenden Eigenschaften der Küppersbusch-Geräte sind hiervon nicht betroffen.

Umweltschutz

Das Symbol auf dem Kochfeld oder seiner Verpackung steht für Sondermüll und weist darauf hin, dass das Kochfeld nicht wie gewöhnlicher Hausabfall entsorgt werden darf. Nach Gebrauchsende ist das Kochfeld dementsprechend dem zuständigen Recyclingpunkt für elektrische und elektronische Geräte zu übergeben. Bitte denken Sie daran, dass Sie mit der Teilnah-me an der Sondermüllentsorgung einen wichtigen Beitrag zum Umweltschutz ütter zur Gesund-heitssicherung leisten. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Ausführliche

Informationen zur Entsorgung Ihres Küppersbusch-Kochfeldes erhalten Sie bei Ihrer Stadtverwaltung, beim Service der Müllabfuhr oder bei

Ihrem Küppersbusch-Händler.

Die Verpackungsmaterialien sind umweltfreundlich und vollständig recyclebar. Los componentes de plástico se identifican con marca-dos >PE<, >LD<, >EPS<, etc. Führen Sie die Verpackungsmaterialien mit den Haushaltsabfällen in den Materialkreislauf zurück.

Erfüllung mit Energieeff zienz des Gerätes: -Geräte Wurde nach der Norm EN 60350-2 und die erhaltene getestet Wert, in Wh/Kg, ist im Typens-child des Gerätes.

Mit folgenden Hinweisen können Sie beim Kochen immer etwas Energie sparen:

* Setzen Sie möglichst immer einen passenden Deckel auf den Topf. Kochen ohne Deckel verbraucht deutlich mehr Energie.
* Benutzen Sie Kochgeschirr mit flachem Boden und einem Bodendurchmesser, der möglichst genau der Größe der Kochzone entspricht. Kochgeschirrhersteller geben gewöhnlich den Öffnungsdurchmesser des Kopfes an. Dieser ist meist etwas größer als der Bodendurchmesser.
* Wenn Sie mit Wasser kochen, verwenden Sie möglichst kleine Mengen, damit Vitamine Mineralstoffe von Gemüse so wenig wie möglich ausgewaschen werden. Nutzen Sie eine möglichst niedrige Leistungsstufe. Hohe Leistungsstufen sind oft unnötig, verschwenden unnütz Energie.
* Benutzen Sie kleine Töpfe für kleine Lebensmittelmengen.

Störungsbehebung

Bevor Sie den technischen Küppersbusch-Kundendienst verständigen, überprüfen Sie bitte die aufgetretene Störung anhand der folgenden Schritte.

Das Kochfeld funktioniert nicht: Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist.

Die Induktionsfelder werden nicht heiß: Das Gefäß ist ungeeignet (hat keinen ferromagnetischen Boden oder ist zu klein). Prüfen Sie, ob der Boden des Gefäßes magnetisch ist oder verwenden Sie ein größeres Gefäß.

Sie das Gefäß, damit die Glaskeramik abkühlt.

Das Gerät schaltet sich ab, die Meldung C90 erscheint in der Leistungsanzeige (3):

Zu Beginn des Kochvorgangs ist ein Brummen von S. Induktions-feldern zu hörend. Im Fall von Gefäßen, die nicht solide E genug sind oder aus mehr als einem G iTeil bestehen, ist das Brummen eif Folge der direkten Energieübertragung tr an den Boden des Gefäßes. Das w Brummen ist kein Defekt, kann aber, falls es Sie stört, entweder durch Verringern der Leistungsstufe oder aber durch Verwenden eines Gefäßes mit dickerem Boden, bzw. durch Verwenden eines einteiligen Gefäßes vermieden werden.

g Sie Elektronik erkennt, dass der Ein/Aus- Sensor (1) verdeckt ist und verhindert das Einschalten des Kochfeldes. Entfernen Sie den störenden Gegenstand oder Flüssigkeiten von einer Touch-Oberfläche, reinigen und trocknen Sie die Stelle, bis die Meldung wieder verschwindet.

Die Touch-Control-Bedienung schaltet sich nicht ein bzw. lässt sich im eingeschalteten Zustand nicht bedienen: Es wurde keine Kochzone ausgewählt. Wählen Sie immer erst eine Kochzone an, bevor Sie sie einstellen.

Die Tasten und/oder Ihre Finger sind feucht. Achten Sie stets darauf, dass die Oberfläche der Touch-Control-Bedienung und/oder Ihre Finger sauber und trocken sind. Die Verriegelung ist aktiviert. Deaktivieren Sie die Verriegelung.

Während des Kochvorgangs ist ein Luftgeräusch zu hören, das auch nach Abschalten des Herdes nicht verschwindet: Die Induktionsfelder verfügen über einen eingebauten Lüfter, der die Elektronik kühlt. Dieser geht nur in Betrieb, wenn die Temperatur der Elektronik zu hoch ist, und schaltet sich ab, sobald die Temperatur sinkt, unabhängig davon, ob der Herd in Betrieb ist oder nicht.

Das Symbol – erscheint auf der Kochstufenanzeige einer Kochzone: Das Induktionssystem hat kein Gefäß auf der Kochzone erkannt oder das Gefäß ist nicht kompatibel. Eine Kochzone schaltet sich aus und die Meldung C81 oder C82 erscheint auf den Anzeigen: Übermäßig hohe Temperatur auf der Elektronik oder der Glaskeramik. War-ten Sie bis die Elektronik abgekühlt ist oder entfernen

ES

Küppersbusch Hausgeräte GmbH

Postfach 10 01 32, D-45801 Gelsenkirchen,

Küppersbuschstraße 2, D-45883 Gelsenkirchen

Telefon: [phone], Telefax: [phone]

www.kueppersbusch-home.com
