BTK050Z - Lampe BeamZ - Kostenlose Bedienungsanleitung

Produkttyp	Professionelle LED-Effektbeleuchtungslampe
Marke	BeamZ
Modell	BTK050Z
Stromversorgung	230V AC, 50/60 Hz (Spannungswahl möglich)
Stromverbrauch	Ca. 300 W
Sicherung	Sicherung gleichen Typs und gleicher Leistung (siehe Etikett)
Stromanschluss	Ein- und Ausgang für Verkettung von bis zu 4 Einheiten (230V/16A)
Steuerungsprotokoll	DMX512, RDM (Remote Device Management)
DMX-Anschlüsse	XLR 3-polig (Eingang/Ausgang)
Abschlusswiderstand	120 Ohm zwischen Signal (-) und (+) am letzten Gerät
LED-Typ	Hochleistungs-LED (farb- und effektvariabel)
Abmessungen (L x B x H)	Ca. 300 x 250 x 400 mm (Schätzung)
Gewicht	Ca. 6 kg (Schätzung)
Umgebungstemperatur (Betrieb)	-5°C bis +45°C
Belüftung	Interne Kühlventilatoren
Installation	Auf stabiler Oberfläche oder hängende Montage an Traversen mit zertifizierten Schellen
Sicherheitsseil	Erforderlich bei Montage in der Höhe (an den Befestigungspunkten angebracht, nicht an den Griffen)
Sicherheitsabstand zur Linse	Keine Materialien auf die Linse legen, direkte Sonneneinstrahlung vermeiden
Reinigung	Trockenes Tuch für das Gehäuse, Staubsauger oder Druckluft für die Lüftungsschlitze, weiches Tuch und mildes Reinigungsmittel für das Glas
Wartung	Regelmäßig überprüfen und bei Schmutzansammlung reinigen
Reparaturen	Nur von qualifiziertem Techniker oder BeamZ-Kundendienst durchzuführen
Garantie	Erlöschen bei nicht bestimmungsgemäßem Gebrauch oder unbefugter Modifikation
Entsorgung	Nicht mit dem Hausmüll entsorgen, an einer WEEE-Sammelstelle abgeben
Mitgeliefertes Zubehör	Stromkabel, Bedienungsanleitung, Sicherheitsseil (wahrscheinlich)

Häufig gestellte Fragen - BTK050Z BeamZ

Wie schließe ich mehrere BTK050Z-Geräte in Reihe an?

Sie können bis zu 4 Einheiten in Reihe schalten, indem Sie die Stromanschlüsse für Ein- und Ausgang verwenden. Stellen Sie sicher, dass die Installation auf einem geschützten Stromkreis (230V/16A) erfolgt. Verwenden Sie ein dreiadriges Kabel mit einem Querschnitt von ≥1,5 mm².

Wie adressiere ich das Gerät per DMX?

Die DMX-Startadresse wird per RDM-Protokoll ferngesteuert eingestellt. Sie können sie auch manuell am Gerät konfigurieren (siehe Anleitung für Details). Stellen Sie sicher, dass die Adresse nicht mit den Kanälen anderer Geräte kollidiert.

Warum reagiert mein Gerät nicht auf DMX-Befehle?

Überprüfen Sie, ob das DMX-Kabel richtig angeschlossen ist, die Leitung mit einem 120-Ohm-Widerstand abgeschlossen ist und die DMX-Adresse des Geräts korrekt ist. Untersuchen Sie die Kabel auf Beschädigungen. Wenn ein Gerät defekt ist, kann es die Leitung stören.

Wie reinige ich die Linse und das Gehäuse?

Trennen Sie das Gerät vom Stromnetz und lassen Sie es abkühlen. Verwenden Sie ein weiches, fusselfreies Tuch, das leicht mit einem milden Reinigungsmittel für Glas angefeuchtet ist. Für das Gehäuse verwenden Sie ein trockenes Tuch. Saugen Sie die Lüftungsschlitze vorsichtig ab, um die Ventilatoren nicht zu beschädigen.

Was ist die maximale Montagehöhe?

Für Höhen >100 cm verwenden Sie ein geeignetes Sicherungsseil. Befestigen Sie es nur an den vorgesehenen Befestigungspunkten, niemals an den Tragegriffen. Beachten Sie die örtlichen und nationalen Vorschriften.

Kann das Gerät im Freien verwendet werden?

Nein, dieses Gerät ist ausschließlich für den Innenbereich konzipiert. Setzen Sie es keiner Feuchtigkeit, Regen oder extremen Temperaturen aus. Außeneinsatz führt zum Garantieverlust.

Was tun, wenn der Lichtstrom zeitweise unterbrochen wird?

Dies kann auf Überhitzung zurückzuführen sein. Lassen Sie das Gerät abkühlen, senken Sie die Umgebungstemperatur und sorgen Sie für gute Belüftung. Überprüfen Sie auch, ob die Stromversorgung der Netzspannung entspricht. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie tausche ich eine Sicherung aus?

Trennen Sie das Gerät vom Netz. Verwenden Sie nur eine Sicherung gleichen Typs und gleicher Leistung (siehe Etikett). Wenn Sie nicht qualifiziert sind, wenden Sie sich an einen autorisierten BeamZ-Techniker. Öffnen Sie das Gehäuse nicht ohne Genehmigung.

Wie lang ist die Lebensdauer der LEDs?

Die Lebensdauer der LEDs beträgt in der Regel 50.000 Stunden, kann jedoch durch Staubansammlung oder Überhitzung verkürzt werden. Regelmäßige Wartung verlängert die Lebensdauer.

Kann das Gerät mit einem Dimmer verwendet werden?

Nein, schließen Sie das Gerät niemals an einen Dimmer an. Schließen Sie es direkt an eine Steckdose an. Die Verwendung eines Dimmers kann das Gerät beschädigen und die Garantie erlöschen lassen.

BEDIENUNGSANLEITUNG BTK050Z BeamZ

SICHERHEITSHINWEISE....11

AUSPACKEN....12

NETZANSCHLUSS 12

RIGGING 12

DMX BEDIENUNG....13

RDM BEDIENUNG....13

REINIGUNG....13

FEHLERSUCHE 14

ESPAÑOL

WARNUNG! Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen, und bewahren Sie sie zum späteren Gebrauch auf. Sie enthält wichtige Informationen über die Installation, den Gebrauch und die Wartung des Gerätes.

• Vor der Inbetriebnahme des Gerätes auspacken und sorgfältig auf Transportschäden prüfen.
- Lesen Sie diese Anleitung sorgfältig durch und befolgen Sie sie.
- Beachten Sie alle Sicherheitshinweise. Entfernen Sie niemals Sicherheitshinweise oder andere Informationen vom Gerät.
- Achten Sie darauf, dass keine Lüftungsschlitze blockiert sind, da das Gerät sonst überhitzt.

WARNUNG! Bevor Sie das Gerät an eine Steckdose anschließen, überprüfen Sie, ob die Netzspannung und -frequenz mit den auf dem Gerät angegebenen Werten übereinstimmen. Wenn das Gerät über einen Spannungswahlschalter verfügt, schließen Sie das Gerät nur dann an das Netz an, wenn die Gerätewerte und die Netzspannungswerte übereinstimmen. Wenn das mitgelieferte Netzkabel oder -adapter nicht in Ihre Steckdose passt, wenden Sie sich an Ihren Elektriker.

• Überprüfen Sie nach dem Anschluss des Gerätes alle Kabel, um Schäden oder Unfälle, z.B. durch Stolperfallen, zu vermeiden.
• Das Netzkabel darf niemals geschrumpft oder beschädigt werden. Überprüfen Sie das Gerät und das Netzkabel von Zeit zu Zeit.
- Ziehen Sie immer den Netzstecker, wenn Sie das Gerät nicht benutzen oder vor der Reinigung! Fassen Sie das Netzkabel nur am Stecker und ziehen Sie niemals am Netzkabel.
- Ziehen Sie das Netzkabel und das Netzteil aus der Steckdose, wenn die Gefahr von Blitzschlag oder längerer Inaktivität besteht.

- Schalten Sie die Maschine nicht in schneller Folge ein und aus.

- Schließen Sie das Gerät nicht an ein Dimmerpack an.

• Installieren Sie das Gerät an einem gut belüfteten Ort.

- Legen Sie niemals Material über die Linse.

• Lassen Sie niemals Sonnenlicht direkt auf die Linse scheinen, auch wenn das Gerät nicht in Betrieb ist.
• Achten Sie immer auf einen Freiraum von mindestens 50 cm um das Gerät, um eine Belüftung zu gewährleisten.
• Achten Sie darauf, dass der Raum um und unter dem Montageort während der (Aus-)Montage oder Wartung des Geräts verschlossen ist.
• Bei Verwendung mit einer Montagehöhe >100 cm ist die Leuchte immer mit einem geeigneten Sicherungsdraht zu befestigen. Befestigen Sie den Sicherungsdraht nur an den richtigen Befestigungspunkten. Der Sicherungsdraht darf niemals an den Transportgriffen befestigt werden!
• Niemals direkt in den Lichtstrahl schauen. Bitte beachten Sie, dass schnelle Veränderungen in der Beleuchtung, z.B. Blinklichter, bei lichtempfindlichen oder epileptischen Patienten epileptische Anfälle verursachen können.
• Dieses Gerät ist nicht für den Dauerbetrieb ausgelegt. Durch konsequente Betriebspausen wird sichergestellt, dass das Gerät lange Zeit störungsfrei arbeitet.

WARNUNG! Wenn das Netzkabel des Geräts mit einer Erdungsklemme ausgestattet ist, schließen Sie es an eine Steckdose mit einer Schutzerdungsklemme an. Deaktivieren Sie niemals die Schutzerdung eines Netzkabels.

• Achten Sie darauf, dass das Gerät keiner extremen Hitze, Feuchtigkeit oder Staub ausgesetzt ist.
• Reinigen Sie das Gerät mit einem trockenen Tuch.
• Berühren Sie das Gerät während des Betriebs nicht mit bloßen Händen (das Gehäuse kann sehr heiß werden). Lassen Sie das Gerät vor der Handhabung mindestens 5 Minuten abkühlen.
• Dieses Gerät ist nur für den Innenbereich bestimmt, verwenden Sie es nicht in unmittelbarer Nähe von Flüssigkeiten (gilt nicht für spezielle Außengeräte – in diesem Fall befolgen Sie die folgenden besonderen Anweisungen). Setzen Sie dieses Gerät keinen brennbaren Stoffen, Flüssigkeiten oder Gasen aus.
• Wenn das Gerät starken Temperaturschwankungen ausgesetzt war (z.B. nach dem Transport), schalten Sie es nicht sofort ein. Die dabei entstehende Kondensation kann Ihr Gerät beschädigen. Lassen Sie das Gerät ausgeschaltet, bis es Raumtemperatur erreicht hat.
• Versuchen Sie niemals, den Thermostatschalter oder die Sicherungen zu umgehen.
• Demontieren oder modifizieren Sie das Gerät nicht.
  • Verwenden Sie für den Austausch nur Sicherungen/Leuchten gleichen Typs und gleicher Leistung.
  • Reparaturen, Wartungen und der elektrische Anschluss dürfen nur von einem qualifizierten Techniker durchgeführt werden.
  • Die Umgebungstemperatur muss immer zwischen -5^ und +45^ liegen.
• Wenn dieses Gerät auf eine andere Weise als in dieser Anleitung beschrieben verwendet wird, kann das Produkt beschädigt werden und die Garantie erlischt.
  • Plastiktüten sollten außerhalb der Reichweite von Kindern aufbewahrt werden.
  • Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. Betreiben Sie das Gerät niemals unbeaufsichtigt.

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf. Es muss stattdessen an die entsprechende Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Indem Sie sicherstellen, dass dieses Gerät ordnungsgemäß entsorgt wird, tragen Sie dazu bei, mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden, die sonst durch eine unsachgemäße Entsorgung dieses Produkts verursacht werden könnten. Recycling-Materialien tragen zur Schonung der natürlichen Ressourcen bei. Für weitere Informationen zur Wiederverwertung dieses Produkts wenden Sie sich bitte an Ihre Gemeinde, Ihren Hausmüllentsorger oder an den Laden, in dem Sie das Produkt gekauft haben.

Tronios BV Registrierungsnummer : DE93980108 (ElektroG) / 21003000 (BatterieG)

AUSPACKEN

ACHTUNG! Packen Sie den Karton sofort nach Erhalt sorgfältig aus, überprüfen Sie seinen Inhalt, um sicherzustellen, dass alle Teile vorhanden sind und in gutem Zustand erhalten wurden. Bei Transportschäden oder fehlenden Teilen ist der Verkäufer unverzüglich zu informieren. Lagern

Sie die Verpackung und das Verpackungsmaterial. Wenn das Produkt zurückgegeben werden muss, ist es wichtig, dass das Produkt in der Originalverpackung zurückgegeben wird.

Wenn das Gerät drastischen Temperaturunterschieden ausgesetzt war (z.B. nach dem Transport), schalten Sie es nicht sofort ein. Die dabei entstehende Kondensation kann das Gerät beschädigen. Vergewissern Sie sich, dass das Gerät Raumtemperatur hat, und stecken Sie dann den Netzstecker in die Steckdose.

NETZANSCHLUSS

Auf der Rückseite von das Gerät wird angezeigt, an welche Netzspannung es angeschlossen werden muss. Prüfen Sie, ob die Netzspannung mit dieser übereinstimmt. Wenn die Netzspannung von der angegebenen abweicht, kann das Gerät irreparabel beschädigt werden. Das Gerät muss auch direkt an die Netzspannung angeschlossen werden. Es darf kein Dimmer oder eine einstellbare Stromversorgung verwendet werden.

Das Gerät verfügt über einen powerconnector Netzausgang. Entsprechend der örtlichen Gegebenheiten können mehrere Geräte durch powerconnector Ein- und Ausgang verlinkt werden. Verbinden Sie maximal vier (bei Benutzung von 230V/16A) P12 in einer Reihe. Nutzen Sie dafür ein zugelassenes dreiadriges Kabel mit min. 1,5 mm² Querschnitt. Dabei sind die Installationshinweise vom Hersteller und die Farbkodierung des Kabels zu beachten. Schalten Sie das Gerät nicht durch Drehen des powerconnector aus, sondern verwenden Sie den Ein-/Ausschalter oder ziehen Sie den Netzstecker!

WARNUNG! Schließen Sie das Gerät immer an einen geschützten Stromkreis an (Fehlerstromschutzschalter oder Sicherung). Vergewissern Sie sich, dass das Gerät ausreichend elektrisch geerdet ist, um die Gefahr eines Stromschlags oder Brandes zu vermeiden.

RIGGING

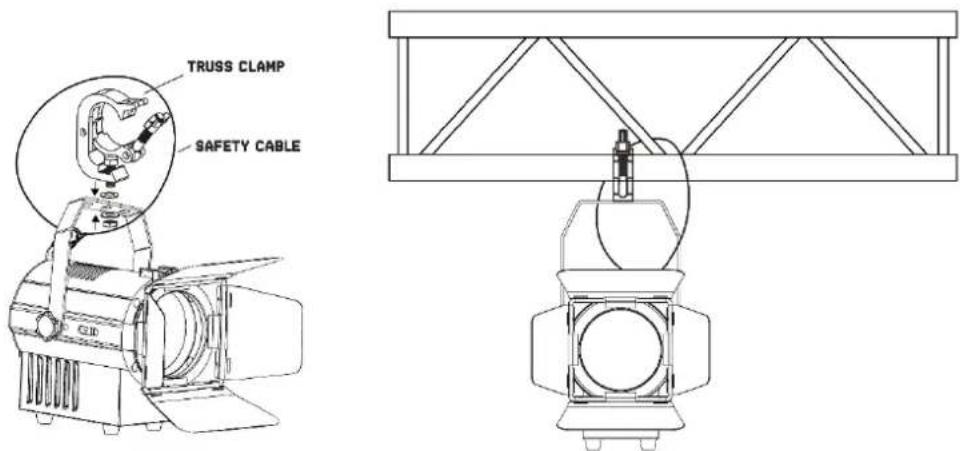

Das Gerät kann auf einer stabilen und ebenen Fläche aufgestellt werden. Durch die Befestigungsmöglichkeiten der Grundplatte kann das Gerät auch kopfüber an einer Traverse montiert werden, siehe untenstehende Abbildung. Für die Befestigung sind zertifizierte Klemmen mit korrekter Tragfähigkeit erforderlich. Der Montageort muss ausreichend stabil sein und ein Gewicht von dem 10-fachen des Gerätegewichts tragen können. Befestigen Sie das Gerät mit einem Sicherheitskabel so, dass es nicht herunterfallen kann.

Befolgen Sie bei der Durchführung einer Installation immer die europäischen und nationalen Richtlinien bezüglich Rigging, Traversen und allen anderen Sicherheitsaspekten. Lassen Sie die Installation immer von einem autorisierten Fachhändler prüfen!

DMX BEDIENUNG

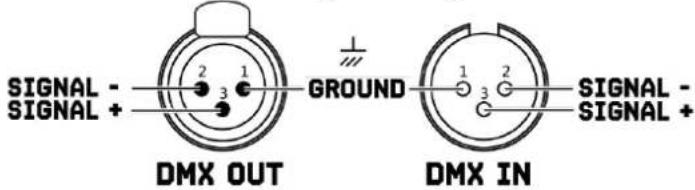

Wenn Sie einen Standard-DMX-Controller verwenden, können Sie den DMX-Ausgang des Controller direkt mit dem DMX-Eingang des ersten Geräts verbinden. Verbinden Sie den DMX-Ausgang immer mit dem nächsten DMX-Eingang des nächsten Geräts, bis alle Geräte angeschlossen sind.

ACHTUNG! Bei der letzten Gerät müssen Sie die DMX-Leitung mit einem Abschlusswiderstand schließen. Nehmen Sie einen XLR-Stecker und löten Sie einen 120-Ohm-Widerstand zwischen Signal (-) und Signal (+) und stecken Sie diesen in den DMX-Ausgang der letzten Gerät in der Leitung.

RDM BEDIENUNG

Dieses Gerät kann über RDM (Remote Device Management) via DMX512 kommunizieren. RDM ist ein bidirektionales Kommunikationsprotokoll für den Einsatz in DMX512-controller, es ist der offene Standard für die DMX512-Konfiguration und Statusüberwachung.

Das RDM-Protokoll ermöglicht es, Datenpakete in eine DMX512-Leitung einzufügen, ohne die vorhandene Nicht-RDM-Ausrüstung zu beeinträchtigen. Das System ermöglicht es einer Steuerung oder einem speziellen RDM-Controller, Befehle von bestimmten Vorrichtungen zu senden und zu empfangen.

Mit der RDM-Funktion können Sie unter anderem die DMX-Startadresse Ihrer Geräte ferngesteuert einstellen. Dies ist besonders nützlich, wenn das Gerät an einem unzugänglichen Ort installiert wird. Jedes Gerät verfügt über eine RDM-UID (eindeutige Identifikationsnummer).

REINIGUNG

Die Ansammlung von Staub, Schmutz und anderen Schwebstoffen reduziert die Lichtleistung der Leuchte. Es verhindert auch, dass das Gerät richtig abkühlt, was die Lebensdauer des Geräts verkürzt. Die Rate der Schmutzansammlung variiert je nach Umgebungsfaktoren wie luftgetragener Staub, Einsatz von Nebelmaschinen, Luftstrom aus Lüftungsanlagen usw. Die Rate der Schmutzansammlung variiert je nach Umgebung. Die Kühlgebläse des Gerät beschleunigen den Aufbau, und alle in der Atmosphäre vorhandenen Rauchpartikel erhöhen die Tendenz zur Verschmutzung.

Um die beste Leistung und Lebensdauer des Geräts zu erhalten, überprüfen und reinigen Sie das Gerät regelmäßig, sobald Sie Anzeichen von Schmutzansammlung feststellen.

Überprüfen Sie die Betriebsumgebung jedes Mal, wenn Sie das Gerät in Betrieb nehmen. Unter staubigen oder rauchigen Bedingungen sollte das Gerät nach einigen Stunden überprüft werden und regelmäßig überprüft werden, ob das Gerät schneller als erwartet Schmutz anziehen kann. Stellen Sie einen Reinigungsplan auf, der sicherstellt, dass Schmutz entfernt wird, bevor er sich ansammeln kann.

Verwenden Sie die folgenden Richtlinien:

• Trennen Sie das Gerät vom Stromnetz und lassen Sie es vor der Reinigung vollständig abkühlen.
• Verwenden Sie zur Reinigung des Geräts keine Lösungsmittel, Scheuermittel oder andere aggressive Produkte.
• Staubsaugen oder Niederdruck–Druckluft verwenden, um Staub und lose Partikel von Oberflächen und Lüftungsöffnungen zu entfernen. Vermeiden Sie es, die Lüfterblätter zu drehen, bevor Sie einen Vakuum- oder Luftstrom auf den Lüfter richten, da der Lüfter sonst zu schnell laufen und ihn beschädigen könnte.
• Reinigen Sie Glasteile, indem Sie sie vorsichtig mit einem weichen, sauberen, fusselfreien Tuch abwischen, das mit einer schwachen Reinigungslösung befeuchtet ist. Die Lösung auf das Tuch und nicht auf die zu reinigende Oberfläche geben. Vermeiden Sie es, Glasflächen zu reiben.
• Trocknen Sie das Gerät mit einem weichen, sauberen, fusselfreien Tuch oder Niederdruck-Druckluft, bevor Sie das Gerät wieder mit Strom versorgen.

FEHLERSUCHE

Die folgende Checkliste kann Ihnen im unwahrscheinlichen Fall helfen, dass während der Verwendung des Produkts ein Problem auftritt:

SYMPTOM	MÖGLICHE URSACHE	VORGESCHLAGENE AKTION
Das Gerät reagiert nicht.	Keine Stromversorgung.	Vergewissern Sie sich, dass das Gerät eingeschaltet ist.Überprüfen Sie die Kabel und Anschlüsse.
	Sicherung durchgebrannt oder interner Fehler.	Tauschen Sie die Hauptsicherung aus oder wenden Sie sich an den Beamz Support oder den autorisierten Beamz Servicepartner.Demontieren Sie keine Teile des Gehäuses.Versuchen Sie nicht, eine Sicherung auszutauschen oder Reparaturen oder Wartungsarbeiten durchzuführen, die nicht in dieser Bedienungsanleitung beschrieben sind, es sei denn, Sie haben die Erlaubnis von Beamz Support oder einem von Beamz autorisierten Servicepartner.
Das Gerät wird korrekt zurückgesetzt, reagiert jedoch nicht (oder nicht richtig) auf den Controller.	Der Controller ist nicht angeschlossen.Schlechte DMX-Leitung.	Verbinden Sie den Controller.Überprüfen Sie die Anschlüsse und Kabel.Korrigieren Sie schlechte Verbindungen.Reparieren oder ersetzen Sie beschädigte Kabel.
	Die DMX-Leitung hat keinen Abschlusswiderstand.	Stecken Sie den DMX-Terminator-Stecker in den DMX-Ausgang des letzten Gerätes auf der DMX-Leitung.
	Falsche Adressierung des Gerätes	Überprüfen Sie die Einstellungen der Geräteadresse und des DMX-Modus.
	Ein Gerät ist defekt und stört die Datenübertragung auf der DMX-Leitung.	Entfernen Sie die DMX IN- und OUT-Stecker aus dem Gerät und verbinden Sie sie direkt miteinander, um jeweils ein Gerät zu umgehen, bis der normale Betrieb wiederhergestellt ist.Lassen Sie ein defektes Gerät von einem autorisierten Techniker warten.
	Pin 2 und 3 sind in XLR-Verbindung vertauscht.	Überprüfen Sie die Anschlüsse und Kabel.Installieren Sie ein Phasenschieberkabel zwischen den Geräten oder tauschen Sie die Pins 2 und 3 in dem Gerät aus, das sich anders verhält.
Fehler nach dem Zurücksetzen des Geräts	Der Effekt erfordert eine mechanische Anpassung.	Überprüfen Sie die Softwareversion und die Fehlermeldungen des Gerätes für weitere Informationen. Wenden Sie sich an den Beamz Support oder an den autorisierten Beamz-Servicepartner.
Kein Lichtaustritt oder Licht ist intermittierend.	Gerät zu heiß	Lassen Sie das Gerät abkühlen.Reduzieren Sie die Umgebungstemperatur.Achten Sie auf einen freien Luftstrom um das Gerät herum. Reinigen Sie das Gerät bei Bedarf.
	LEDs defekt	Trennen Sie das Gerät und kontaktieren Sie den Beamz Support oder einen von Beamz autorisierten Servicepartner.
	Die Stromversorgungseinstellungen passen nicht zur örtlichen Netzspannung unf Frequenz,	Trennen Sie das Gerät vom Stromnetz.Überprüfen Sie die Einstellungen und beheben Sie mögliche Fehler.
