Produkttyp	Dreifach-Netzladegerät
Marke	Sogo
Modell	SS-18720
Stromversorgung	100-240 V~, 50/60 Hz, 1,5 A max
Maximale Gesamtleistung	65 W
Ausgangsanschlüsse	1 × USB-C PD 3.0 (65 W) 1 × USB-C PD 3.0 (20 W) 1 × USB-A QC 3.0 (18 W)
Ausgang USB-C1 (PD 3.0)	5V=3A (15W), 9V=3A (27W), 12V=3A (36W), 15V=3A (45W), 20V=3,25A (65W) PPS : 3,3-11V=5A
Ausgang USB-C2 (PD 3.0)	5V=3A (15W), 9V=2,22A (20W), 12V=1,67A (20W)
Ausgang USB-A (QC 3.0)	5V=3A (15W), 9V=2A (18W), 12V=1,5A (18W)
Doppelladekonfiguration C1+C2	45 W + 18 W (63 W max)
Doppelladekonfiguration C1+A	45 W + 18 W (63 W max)
Dreifachladekonfiguration C1+C2+A	45 W + 5V=3A (60 W max)
Schnellladestandards	PD 3.0, QC 3.0/2.0/4.0, Apple 2.4A, Samsung 5V/2A, AFC, FCP, PPS, SCP
Schutzfunktionen	Überstrom, Überspannung, Überhitzung, Kurzschluss
Gehäusematerial	Feuerfestes PC (hitzebeständiger Kunststoff)
Im Lieferumfang enthalten	Ladegerät, Bedienungsanleitung
Verwendung	Laden von Smartphones, Tablets, Laptops und anderen USB-C/USB-A-kompatiblen Geräten
Pflege und Reinigung	Vor der Reinigung abziehen. Trockenes Tuch verwenden. Nicht in Wasser eintauchen.

Häufig gestellte Fragen - SS-18720 Sogo

Welche Geräte kann ich mit dem Sogo SS-18720 laden?

Dieses Ladegerät kann alle USB-C- und USB-A-kompatiblen Geräte versorgen, darunter Smartphones, Tablets, Laptops, Kopfhörer und Spielkonsolen. Es unterstützt Schnellladeprotokolle wie PD 3.0 und QC 3.0.

Wie hoch ist die maximale Leistung pro Anschluss?

Der USB-C1-Anschluss liefert bis zu 65 W, der USB-C2-Anschluss bis zu 20 W und der USB-A-Anschluss bis zu 18 W. Bei gleichzeitiger Nutzung ist die Gesamtleistung auf 65 W begrenzt.

Kann ich mit diesem Ladegerät einen Laptop laden?

Ja, wenn Ihr Laptop das Laden über USB-C PD unterstützt und bis zu 65 W benötigt. Schließen Sie es für optimales Laden an den USB-C1-Anschluss an.

Ist das Ladegerät mit Samsung Schnellladung kompatibel?

Ja, es unterstützt die Samsung-Protokolle AFC und PPS sowie SCP für kompatible Geräte.

Wie funktioniert die automatische Stromerkennung?

Jeder Anschluss verfügt über einen intelligenten Chip, der das Ladeprotokoll des angeschlossenen Geräts erkennt und Spannung sowie Strom entsprechend anpasst. Keine manuelle Einstellung erforderlich.

Welche Sicherheitsschutzfunktionen sind integriert?

Das Ladegerät ist gegen Kurzschlüsse, Überspannungen (Auslösung bei +20% der Nennspannung), Überhitzung und Überlastung geschützt. Es schaltet sich bei Anomalien automatisch ab.

Kann ich das Ladegerät im Ausland verwenden?

Ja, dank der universellen Stromversorgung 100-240 V funktioniert es in den meisten Ländern. Überprüfen Sie einfach, ob der Stecker kompatibel ist, oder verwenden Sie einen Reiseadapter.

Wird das Ladegerät normal warm?

Eine leichte Erwärmung ist bei voller Ladeleistung normal. Das Gehäuse aus feuerfestem PC leitet die Wärme effektiv ab. Wird es sehr heiß, ziehen Sie den Stecker und prüfen Sie, ob es blockiert ist.

Was tun, wenn ein Gerät nicht lädt?

Überprüfen Sie das Kabel und die Protokollkompatibilität. Versuchen Sie einen anderen Anschluss oder starten Sie das Ladegerät neu, indem Sie es aus- und wieder einstecken. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich das Ladegerät?

Ziehen Sie vor der Reinigung immer den Stecker. Verwenden Sie ein trockenes, weiches Tuch, um Staub zu entfernen. Verwenden Sie keine Flüssigkeiten oder Scheuermittel und tauchen Sie es niemals in Wasser.

BEDIENUNGSANLEITUNG SS-18720 Sogo

ULTRA SCHNELLES LADEGERÄT MIT DREI ANSCHLÜSSEN

CARICATORE ULTRAVELOCE A TRE PORTE

ref. SS-18720

A. QC 3.0 + PD1 3.0 Typ C + PD2 3.0 Typ C GaN65W Ultra schnelles Ladegerät mit drei Anschlüssen B. USB-C-PD-Technologie: maximale Ausgangsleistung von 65 W und Qualcomm Quick Charge 3.0-Technologie C. Mit flexibler Spannungsänderung von 5V bis 20V D. Kann auch alle Gerätetypen aufladen, einschließlich nicht schnellladefähiger Geräte. E. Elegant, langlebig und hitzebeständig. F. Überlast-, Überspannungs-, Überhitzungs- und Kurzschlussschutz.

1.2 Zubehör

• 65 W Dreifach-Port-Schnellladegerät Benutzerhandbuch

2. Beschreibung des Aussehens

2.1 Technische Parameter

• QC 3.0 + PD1 3.0 Typ C + PD2 3.0 Typ C Eingangsleistung: 100-240V~ 50/60Hz 1,5 A Max. Ausgangsleistung Typ C1: DC 5V=3A (15W), 9V=3A (27W), 12V=3A (36W), 15V=3A (45W), 20V=3.25A (65W) Ausgangsleistung PPS: 3.3V-11V 5A
• Stromausgang Typ C2: 5V 3A (15W), 9V
• 2.22A (20W), 12V=4.67A (20W) Stromausgang Typ USB: DC 5V=3A (15W), 9V=2A (18W), 12V=1.5A (18W)
• Stromausgang duales Laden A+C2: DC 5V

= 3A (15W)

• Ausgangsleistung doppelte Ladung C1+C2: 45W+18W (63W max)
• Ausgangsleistung doppelte Ladung C1+A: 45W+18W (63W max) Leistungsausgang dreifach-Ladung C1+C2+A: 45W+5V-3A (60W max) Ladeleistung Max. 65W

2.2 Schutz

• Kurzschluss-Schutz-System: Um den Ladevorgang des Geräts zu stoppen, ist dieses Gerät mit einem Kurzschlussschutzsystem ausgestattet, das automatisch aktiviert wird und das Ladegerät stoppt den Ladevorgang des Geräts, um das Gerät zu schützen.
• Überspannungsschutz: Dieses Wandladegerät ist mit einem Überspannungsschutzsystem ausgestattet. Wenn die Standardspannung um bis zu 20% ansteigt, wird dieses Schutzsystem automatisch aktiviert und das Ladegerät stoppt das Aufladen des Geräts.

2.3 Material

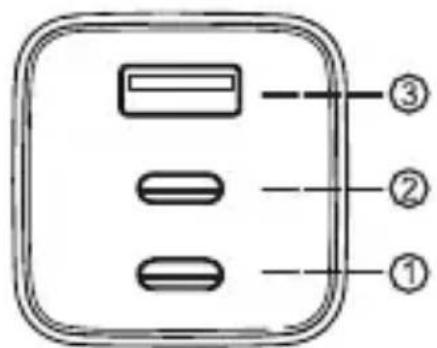

Kunststoffgehäuse: PC + feuerfestes Material Erscheinungsbild und Schnittstelle

deutsch

3. Betriebsanleitung

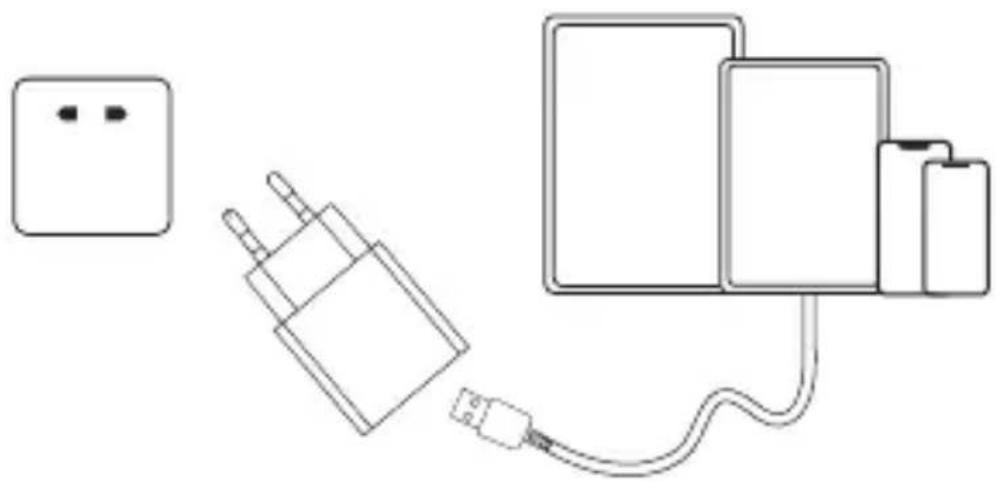

• Wie in der Abbildung offen gezeigt, schließen Sie Ihr EU-Stecker 65W, Dreibach-Port Wandladegerät an Wechselstrom AC 100-240V an, um zu arbeiten. Typ C PD 30 Ausgangsunterstützung: PD 3.0, Apple 2.4A, Samsung 5.0V/2.0A, DCP 5.0V/1.5A, QC 2.0; QC 3.0, QC 4.0, AFC, FCP, PPS, SCP.
• In jedem Ladeanschluss ist ein intelligenter IC integriert, der den Ladestrom automatisch erkennt, so dass es nicht notwendig ist, den Ladeanschluss für Samsung/Apple usw. zu unterscheiden. Dies ist die beste Technologie, um echtes intelligentes Laden mit voller Geschwindigkeit zu realisieren.

Hinweis: Dieses Gerät ist für die Verwendung mit AC 100-240V konstantem Wechselstrom geeignet, wenn eine höhere oder niedrigere Spannung geeignet ist.
