BEDIENUNGSANLEITUNG BT-BO 35/1 EINHELL

D Originalbetriebsanleitung Starthilfekabel

Art.-Nr.: 20.303.35 I.-Nr.: 11046

Art.-Nr.: 20.303.45 I.-Nr.: 11046

Art.-Nr.: 20.303.25 I.-Nr.: 11024

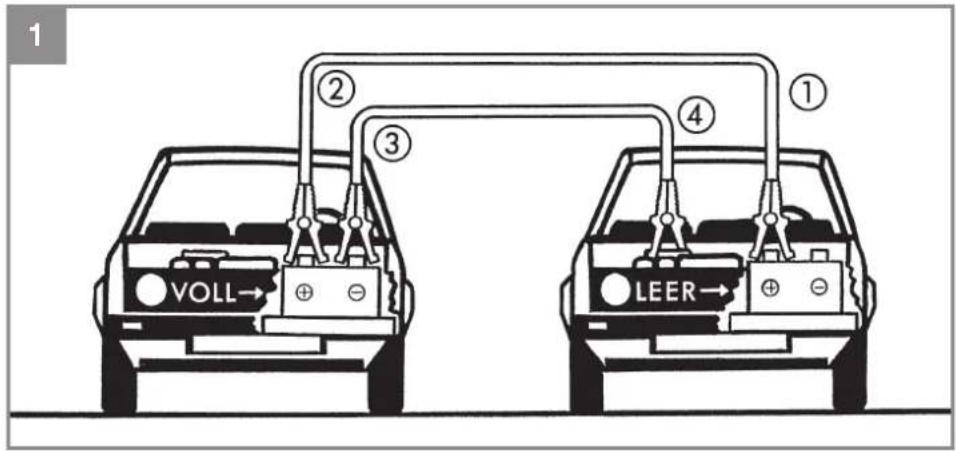

1 ① ② ③ ④ VOLL→ ⊕ ⊕ LEER→

D

Hinweis:

Der integrierte Überspannungsschutz schützt die Fahrzeugelektronik vor schädlichen Spannungspitzen bei Starthilfe und reduziert erheblich die Funkenbildung.

Die im Überspannungsschutzgehäuse eingebau- te LED zeigt den Kontakt der Polzangen zu den Batteriepolen an.

Achten Sie darauf,

• dass die Kapazität der stromgebenden Batterie (z.B. 45 Ah) nicht wesentlich unter der der entladenen liegt
• dass nur Batterien gleicher Nennspannung (z.B. 12 V) verbunden werden dürfen
• dass zwischen den Fahrzeugen kein Karosseriekontakt hergestellt werden darf (Kurzschlussgefahr)
• dass Zündquellen (z.B. offenes Licht, brennende Zigaretten oder elektrische Funken) von den Batterien fernzuhalten sind (Verpuffungsgefahr) und dass wegen der Verätzungsgefahr man sich nicht über die Batterien beugt
• dass das Elektrolyt der entladenen Batterie auch bei niedriger Temperatur flüssig ist
• dass die entladene Batterie nicht von dem dazugehörigen Bordnetz getrennt wird und die Zündungen der Fahrzeuge vor dem Anklemmen der Starthilfekabel ausgeschaltet sind: bei Schaltgetrieben der Schalthebel in Leerlauf-Stellung; bei Automatikgetrieben der Wählhebel in Stellung «P» steht und die Feststellbremse angezogen ist
• dass die Leitungen des Starthilfekabels nicht von den sich drehenden Teilen im Motorraum erfasst werden können
• wie und in welcher Reihenfolge Starthilfekabel an- und abzuklemmen sind
• dass beim Entfernen der Leitung des Starthilfe-kabels, diese nicht in Kontakt mit sich drehenden Teilen des Motors kommt.

Anklemmen:

Leitung mit den roten Polzangen zuerst am Pluspol der entladenen Batterie (siehe Bild 1/Position 1) und dann am Pluspol der Spenderbatterie (siehe Bild 1/Position 2) anklemmen. Anschliessend die Leitung mit den schwarzen Polzangen am Minuspol der Spenderbatterie (siehe Bild 1/Position 3) und danach an die Fahrzeugmasse des lie- gengebliebenen Fahrzeuges, z.B. am Masseband oder einer anderen blanken Stelle am Motorblock (siehe Bild 1/Position 4), soweit wie möglich von

der Batterie entfernt anklemmen, um das Zünden von möglicherweise entwickeltem Knallgas zu verhindern.

Starten:

Danach Motor des Spenderfahrzeugs starten und auf mittlere Drehzahl bringen. Anschliessend Motor des liegengebliebenen Fahrzeugs starten. Nach einem Startvorgang, der nicht länger als 15 Sekunden dauern soll, ist eine Wartezeit von 1 Minute einzulegen.

Abklemmen:

Wenn der Motor rund läuft (nach 2 bis 3 Minuten) Starthilfekabel in umgekehrter Reihenfolge abklemmen: Zuerst schwarze Polzange vom Masseband oder Motorblock des liegengebliebenen Fahrzeuges abnehmen (siehe Bild 1/Position 4). Dann die andere schwarze Polzange vom Minuspol der Spenderbatterie (siehe Bild 1/Position 3) und anschliessend die beiden roten Polzangen in beliebiger Reihenfolge abnehmen.

Technische Daten:

BT-BO 16/1 A

Querschnitt .... 19,4 mm ^2 Länge .... 3m geeignet für Ottomotoren mit max. 2500 ccm (12 V oder 24 V Batterie)

BT-BO 25/1 A

Querschnitt .... 31,4 mm² Länge.... 3,5m geeignet für Ottomotoren mit max. 5500 ccm oder Dieselmotoren mit max. 3000 ccm (12 V oder 24 V Batterie)

BT-BO 35/1 A

Querschnitt 41 mm² Länge 4,5m geeignet für Ottomotoren mit max. 7000 ccm oder Dieselmotoren mit max. 4000 ccm (12 V oder 24 V Batterie)

D

Hinweise:

Starten von Katalysator-Autos

Bei nicht startfähiger Batterie den Motor nur mit Starthilfekabel und Spenderbatterie starten. Durch Anschieben oder Abschleppen kann Benzin in den Auspuff gelangen und den Katalysator beschädigen.

Vor dem Abklemmen einen großen Stromverbaucher einschalten, um Spannungsspitzen in der Bordelektronik zu vermeiden. Bedienungsanleitung des Autos bzw. der Zusatzgeräte (wie z.B. Autotelefon, Bordcomputer usw.) auf eventuelle Hinweise zur Ladung der Batterie und zur Starthilfe beachten.

-4-

D

Nur für EU-Länder

Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss.

Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet unentgeltlich alte Elektro- und Elektronikgeräte zurückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten als Verkaufslächen des Vertreibers alle Lager- und Versandflächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemöglichkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie diesem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

-5-

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Union erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt der Ausschluss für den gewerblichen, handwerklichen oder beruflichen Einsatz nicht.
3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umwellbedingungen oder durch mangelnde Pflege und Wartung entstanden sind.

Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ....) Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt. Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

1. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

2. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

3. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner. Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland)

Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar
