BEDIENUNGSANLEITUNG ATLEO60EDS10A_1 ATLANTIC

DE Einbau-Backofen / Gebrauchsanweisung
FR Four encastrable/Notice d'utilisation
EN Built-in Oven / User Manual
TR Ankastre Firin / Kullanim Kilavuzu

ATLEO60EDS10A_1

R-Nummer: 1017000700

S-Nummer: 10280018

Vielen Dank, dass Sie sich für diesen Produkt entschieden haben.

These Gebrauchsanweisung enthalt wichtige Sicherheitshinweise sowie Hinweise zum Gebrauch und der Wartung Ihres Gerätes. Lesen Sie diese Gebrauchsanweisung vor der ersten Benutzung des Geräts aufmerksam durch, und bewahren Sie sie sorgfältig auf.

Symbol Typ	Bedeutung
A	WARNUNG Gefahr von schweren Verletzungen oder Lebensgefahr
4	GEFAHR EINES ELEKTRISCHEN SCHLAGES	Gefährliche Spannung
A	BRANDGEFAHR Warnung: Brandgefahr / entflammbare Materialien
!	ACHTUNG Gefahr von Personen- und Sachschäden
	WICHTIG / HINWEIS Bestimmungsgemäß Verwendung des Gerätes

INHALT

1.SICHERHEITSHINWEISE 4

1.1 Allgemeine Sicherheitshinweise 4
1.2 Hinweise zum Aufstellen und Anschlieben 7
1.3 Wahrend des Betriebs 7
1.4 Warnhinweise zur Reinigung und Wartung 9

2.Installation und Vorbereitung fur den Gebrauch 11

2.1 Hinweise fur den Installateur 11
2.2 Einbauendes Backofens 11
2.3 Elektrischer Anschluss und Sicherheitshinweise 13

3.PRODUKTMERKMALE 14
4.Verwenden des Produkts 15
4.1 Backofen-Einstellknöpfte 15
4.2 Zubehr 16
5.REINIGUNG UND WARTUNG 17
5.1 Reinigung 17
5.2Wartung 18
6.Fehlerbehebung und Transport 19
6.1Fehlerbehebung 19
6.2 Transport 19
7.TECHNISCHE DATEN 20
7.1 Energieblatt 20

1. SICHERHEITSHINWEISE

• Lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät verwenden, und bewahren Sie sie an einem zugänglichen Ort auf, um bei Bedarf wichtige Informationen nachschlagen zu können.
• These Gebrauchsanweisung wurde für mehrere Modelle erstellt. Daher verfügt Ihr Gerät möglicherweise nicht über einige der Eigenschaften, die in thisem Dokument beschreiben werden. Achten Sie daher besonders auf die Abbildungen, wenn Sie die Gebrauchsanweisunglesen.

1.1 Allgemeine Sicherheitseinweise

• Dieses Gerätarf von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. mit mangelnder Erfahrung oder mangelnden Kenntnissen verwendet werden, sofern diese unter Aufsicht handeln oder hinsichtlich der sicheren Bedienung des Geräts angewiesen wurden und die möglichen Risiken kennen. Das Gerät ist kein Kinderspielzeug - halten Sie Kinder davon fern.Kinder dürfen Reinigungsa- und Wartungsmaßnahmen am Gerät nur unter Aufsicht Erwachsener durchführung.
  ！ WARNUNG:Das Gerät und die zugänglichen Geräteile werden während des Betriebs heißt. Achten Sie daraufuf, dass Sie keine Heizelemente berühren. Halten Sie Kinder unter 8 Jahren vom Gerät fern, wenn sie nicht durchgehend beaufsichtigt werden.
  WARNING: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.
  4警告:Hat die Oberfläche Sprunge,

müssen Sie das Gerät(sofort ausschalten. Es besteht Stromschlaggefahr.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
  Das Gerät wird beim Betrieb heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente im Ofeninneren.
• Griffe werden beim Betrieb möglicherweise bereits nach kurzer Zeit heiß.
• Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Schleifvlies, um die Backofentürscheibe oder sonstige Oberflächen zu reinigen. Dabei können Oberflächen zerkratzen, was zum Bersten der Türscheibe oder Schäden an Oberflächen führen kann.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.

WARNING: Vergewissern Sie sich vor dem Austauschen der Lampe, dass das Gerät ausgeschaltet ist, um die Gefahr eines Stromschlags zu vermeiden.

ACHTUNG: Von außen zugängliche Teile konnen beim Kochen oder Grillen heißt werden. Halten Sie keine Kinder vom Gerät fern, wenn diese eingeschaltet ist.

Das Gerät wurde unter Einhaltung der einschlädigen lokalen und internationalen Normen und Vorschriften hergestellt.
- Wartungs- und Reparaturarbeiten)durfen nur von autorisierten Servicetechnikern durchgefuhrt werden.Installations- oder Reparaturarbeiten, die von nicht autorisierten Technikern ausgeführten werden, konnen Sie gefährden.Nehmen Sie keine

Änderungen an den Eigenschaften des Herdes vor. Es besteht Unfallgefahr durch Verwendung ungeeigneter Schutzabdeckungen für das Kochfeld.

• Vergewissern Sie sich vor dem Anschluss des Gerätes, dass die lokalen Versorgungsbedingungen (Gasart und Gasdruck im Gasversorgungsznetz und/oder Spannung und Frequenz des Stromnetzes) kompatibel zu den technischen Daten des Gerätes sind. Die technischen Daten für diesen Gerät sind auf dem Typenschild angegeben.

ACHTUNG: Dieses Gerät ist nur zum Kochen von Lebensmittel, für den Gebrauch im Haushalt sowie ausschließlich zur Verwendung in Innenräumen bestimmt. Es sollte nicht für andere Zwecke oder in einem anderen Anwendungsbereich, z. B. außerhalb vom Haushalt, in einer gewerblichen Umgebung oder zum Beheizen eines Raumes verwendet werden.

• Heben oder verschieben Sie den Herd nicht durch Ziehen an den Griffen der Backofentür.
• Es wurden alle erforderlichen Maßnahmen ergriffen, um ihre Sicherheit zu gewährleisten. Da das Glas brechen kann, muss beim Reinigen vorsichtig vorgegangen werden, um Kratzer zu vermeiden. Verhindern Sie ein Schlagen oder Klopfen mit Zubehör auf das Glas.
• Stellen Sie sicher, dass das Netzkabel bei der Installation nicht eingeklemmt oder beschädigt wird. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer gleichermaßen qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
• Lassen Sie Kinder nicht auf die Backofentür klettern oder daraufuf sitzen, während sie geöffnet ist.
  -itte halten Sie Kinder und Tiere von thisem Gerät

fern.

1.2 Hinweise zum Aufstellen und Anschliessen

• Nehmen Sie den Herd erst in Betrieb, nachdem er vollständig installiert wurde.
• Das Gerätarf nur von einem autorisierten Techniker installiert werden.Der Hersteller ist nicht haftbar für Schäden, die durch falsche Aufstellung oder wegen der Installation durch nicht autorisierte Personen verursacht werden.
• Während Sie das Gerät auspacken, sollen den Sie es auf Transportschäden überprüfen. Falls Sie einen Schaden feststellen, verwenden Sie das Gerät nicht, sondern setzen Sie sich umgehend mit einem qualifizierten Kundendienst in Verbindung. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor usw.) für Kinder gefährlich sein konnen, sollen den Sie diese einsammeln und(sofort entsorgen.
  Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee, Staub oder hoher Feuchte aus.
  Die das Gerät umgebenden Materialien (z. B. Schrank) müssen in der Lage sein, einer Temperatur von mindestens 100^ zu widerstehen.
• Das Gerätarf zur Vermeidung von Überhitzungen nicht hinter einer dekorativen Tur installiert werden.

1.3 Wahrend des Betriebs

• Wenn Sie den Backofen das ersten Mal einschalten,nehmen Sie möglicherweise einen leichten Geruch wahr.Das ist vollkommen normal. Der Geruch ruhrt von den Isoliermaterialien und den Heizelementen her.Deshalb sollen den Sie den Backofen vor der ersten Verwendung bei maximaler Temperatur für

45 Minuten leer betreiben. Sorgen Sie in dieser Zeit für eine gründliche Belüfung der Umgebung, in welcher der Herd installiert ist.

• Gehen Sie vorsichtig vor, wenn Sie die Backofentür während oder nach dem Kochen öffnen. Es besteht Verbrennungsgefahr durch den bereits Dampf, der beim öffnen aus dem Backofen entweicht.
• Stellen Sie während des Betriebs keine entflammbaren oder brennbaren Materialien in das Gerät oder in die Nähe des Gerätes.
• Verwenden Sie immer Topfhandschuhe, um das Gargut aus dem Backofen zunehmen bzw. hineinzulegen.

Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten niemals unbeaufsichtigt. Diese können bei sehr hohen Temperatures in Brand geraten. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Schalten Sie stattdessen den Herd aus, unddecken Sie die Pfanne mit ihrem Deckel oder einer Feuerdecke zu.

• Wenn das Gerät längerere Zeit nicht benutzt wird, schalten Sie den Netzhausptschalter aus. Schreiben Sie bei längerer Nicht-Verwendung auch das Gasventil.
• Achten Sie stets darauf, dass die Einstellknöppe in der Stellung „0" (Aus) stehen, wenn das Gerät nicht verwendet wird.
  Die Backbleche kippen nach unter, wenn sie Herausgezogen werden. Sorgen Sie damit, dass keinheits Gargut verschüttet wird oder heruntertropf, wenn Sie es aus dem Backofen Herausnemen.

• Belasten Sie die Backofentür nicht, wenn sie geöffnet ist. Dabei kann sich die Backofentür verziehen, oder sie kann beschädigt werden.

• Legen Sie keine schweren oder brennbaren Gegenstände (z. B. Nylon, Plastiktüten, Papier, Textilien, usw.) in die Schublade.Dies gilt auch für Kochgeschirr mit Kunststoffzubehör (z. B. Griffe).

• Hangen Sie keine Handtücher, Geschirrtücher oder Textilien auf das Gerät oder an die Griffe.

1.4 Warnhinweise zur Reinigung und Wartung

• Vergewissern Sie sich, dass die Spanningsversorgung zum Gerät nettseitig unterbrochen ist, bevor jegliche Reinigungsd oder Wartungsarbeiten durchgeführt werden.
• Entfernen Sie nicht die Einstellknöpfte, um das Bedienfeld zu reinigen.
  Um einen ordnungsgemäßen Betrieb sowie die größtmögliche Sicherheit für Ihr Gerät sicherzustellen, empfehlen wir, stets Original-Ersatzteile zu verwenden und bei Bedarf stets einen autorisierten Kundendienst zu rufen.

CE-Konformitätserklärung

Unsere Produkte entsprechen den geltenden EG-Richtlinien, -Beschlüssen und -Verordnungen sowie den Anforderungen der Normen, auf die verwiesen wird.

Dieses Gerät wurde ausschließlich für das Kochen zu Hause ausgelegt. Jegliche andere Verwendung, wie das Beheizen eines Raumes, ist unsachgemäß und gefährlich.

Die Gebrauchsanweisungen gelten für mehrere Modelle.Möglicherweise gibt es Abweichungen zwischen der Gebrauchsanweisung und Ihr demell.

Entsorgung von Altgeräten

Das Symbol auf dem Gerät oder der Verpackung weist daraufhin, dass diesen Gerät nicht in den Hausmüll führt. Es muss stattdessen an die entsprechende Sammelstelle für das Recycling von

elektrischen und elektronischen Geräten übergeben werden. Indem Sie sicherstellen, dass these Gerät ordnungsgemäß entsorgt wird, halten Sie bei der Vermeidung möglicher negativer Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschrifsmäßige Entsorgung entstehen können. Wenden Sie sich für weitere Informationen hinsichtlich Wiederverwertung und Recycling des Gerätes an die zuständigen Behörden vor Ort, an die städtische Müllabfuhr oder an ihren Fachhändler, bei dem Sie das Gerät erworbEN haben.

2. Installation und Vorbereitung für den Gebrauch

WARNING:Das Gerät muss von einem autorisierten Servicemitarbeiter oder einem qualifizierten Techniker gemäß den Hinweisen in dieser Gebrauchsanweisung und unter Einhaltung der geltenden lokalen Vorschriften installiert werden.

• Eine unsachgemäß Installation kann zu Personen- und Sachschäden führen, für die der Hersteller keine Haftung übernimmt und die nicht von der Garantie abgedeckt sind.
• Überprüfen Sie vor der Montage des Geräts, dass der vom Energieversorger geleiferte Strom (elektrische Spannung und Frenz) mit der Einstellung des Geräts kompatibel ist. Die Anschlusswerte für diese Gerät sind auf dem Typenschild angegeben.
  Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheitsbestimmungen, sach- und ordnungsgemäßes Recycling usw.).

2.1 Hinweise für den Installateur Allgemeine Hinweise

Nachdem Sie die Verpackung von dem Gerät und dem Zubehör entfernt haben, vergewissern Sie sich, dass keine Schäden vorhanden sind. Wenn Sie einen Schaden vermuten, verwenden Sie das Gerät nicht, und wenden Sie sich umgehend an einen autorisierten Servicemitarbeiter oder einen qualifizierten Techniker.
- Stellen Sie sicher, dass sich in der direkten Höhe des Gerätes keine entzündlichen oder brennbaren Materialien wie Gardinen, Öl, Kleidung usw. befinden, die in Brand geraten können.

Die Arbeitsplatte und Mobel, die das Gerät umgeben, müssen aus Materialien gefertigt sein, die Temperatren von über 100^ standhalten konnen.
Das Gerät sollte nicht direkt über einem Geschirrspuler, einem Kühlschrank, einem Gefrierschrank, einer Waschmaschine oder einem Wäschetrockner installiert werden.

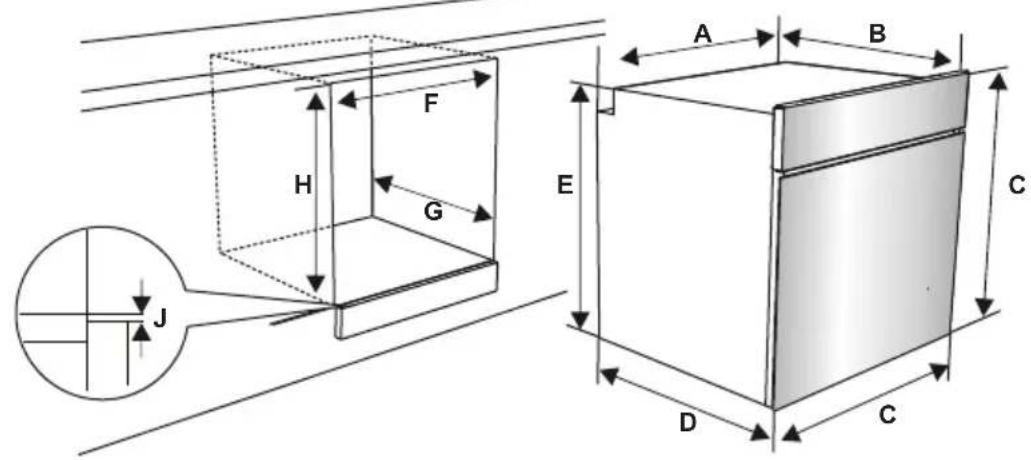

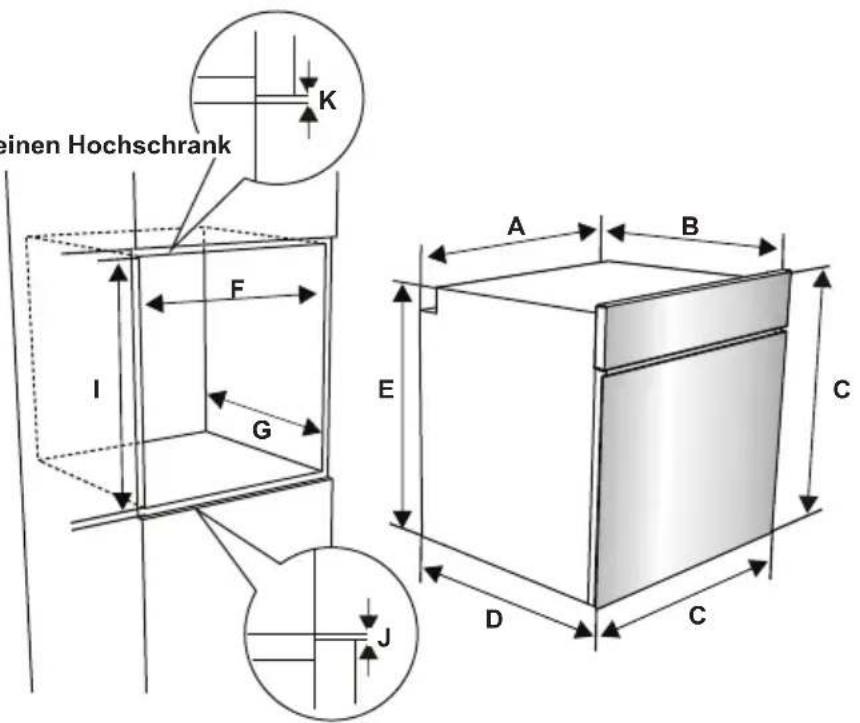

2.2 Einbau den Backofens

Die Geräte werden mit Montagekits gefleiert und können in eine Arbeitsplatte mit geeigneten Abmessungen eingebaut werden.Die Einbaumaße des Kochfeldes und des Backofens sind in der Tabelle unter aufgeführrt.

A (mm)	557 min./max.	F (mm) 560/580
B (mm)	550 min.	G (mm) 555
C (mm)	595 min.	H/I (mm) 600/590
D (mm)	575 min.	J/K (mm) 5/10
E (mm)	574

Einbau unter einer Arbeitsplatte

Einbau in einen Hochschränk

Nachdem alle elektrischen Anschlüsse ausgeführrt wurden, den Backofen in den Einbauschrank einschieben.Die Backofentür öffnen, und die 2 Schrauben in die LÖcher im Rahmen des Backofens einschrauben.Bei an der Schrankoberflächt anliegendem Geräterahmen die Schraube festziehen.

2.3 Elektrischer Anschluss und Sicherheitshinweise

WARNING:Der elektrische Anschluss

des Geràtes muss von einem

autorisierten Servicemitarbeiter oder

einer qualifizierten Elektrofachkraft gemäß den Hinweisen in dieser

Gebrauchsanweisung und unter Einhaltung der geltenden lokalen Vorschriften durchgeführt werden.

WARNING:Das Gerät muss geerdet sein.

• Vor dem Anschluss des Gerätes an die Spannungsvorsorgung, die Übereinstimmung der Nennspannung des Gerätes (auf dem Typenschild angegeben) mit der anliegenden Netzversorgungsspannung sicherstellen, und die Netzverkabelung muss für die Leistungsaufnahme des Gerätes ausgelegt sein (ebenfalls auf dem Typenschild angegeben).
• Sicherstellen, dass für den Anschluss isolierte Kabel verwendet werden. Bei einem falsch ausgeführten Anschluss kann das Gerät beschädigt werden. Ein beschädigtes Netzkabelarf nur von einer qualifizierten Fachkraft ausgetauscht werden.
  Keine Adapter, Mehrfachsteckdosen und/oder Verlängerungskabel verwenden.
  Das Netzkabel muss von bereits Teilen des Gerätes fertighalten werden und damit nicht gebogen oder gequetscht werden. Andernfalls kann das Kabel beschädigt und ein Kurzschluss verursacht werden.
• Wird das Gerät nicht mit einem Stecker angeschlossen, muss ein allpoliger Trennschalter (mit mindestens 3 mm Kontaktabstand) zwischengeschäftet werden, um die Sicherheitsvorschriften zu erfüllen.
  Das Gerät ist für eine Spannungsversorgung mit 220-240 V ~ und 380-415 V 3N~ ausgelegt. Wenn am Anschlussort eine andere Spannungsversorgung anliegt, an einen autorisierten Servicemitarbeiter oder eine qualifizierte Elektrofachkraft wenden.
  Das Netzkabel (H05VV-F) muss lang

genug sein, damit es auch bei vom dem Einbauschrank stehendem Gerät angeschlossen werden kann.

• Sicherstellen, dass alle Anschlüsse ordnungsgemäß festgezogen sind.
  Das Anschlusskabel mit einer Kabelschelle zugentlasten und die Abdeckung schlieben.

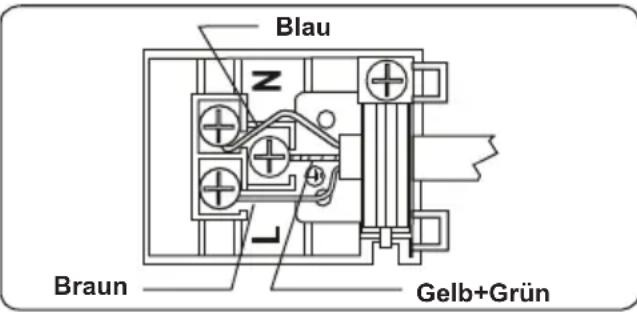

• Der richtige Klemmenanschluss ist auf dem Anschlusskosten dargestellt.

3.PRODUKTMERKMALE

Wichtig: Die Merkmale der einzelnen Produkte können sich untersuchen und Ihr Gerät sieht möglicherweise anders aus als auf den Abbildungen.

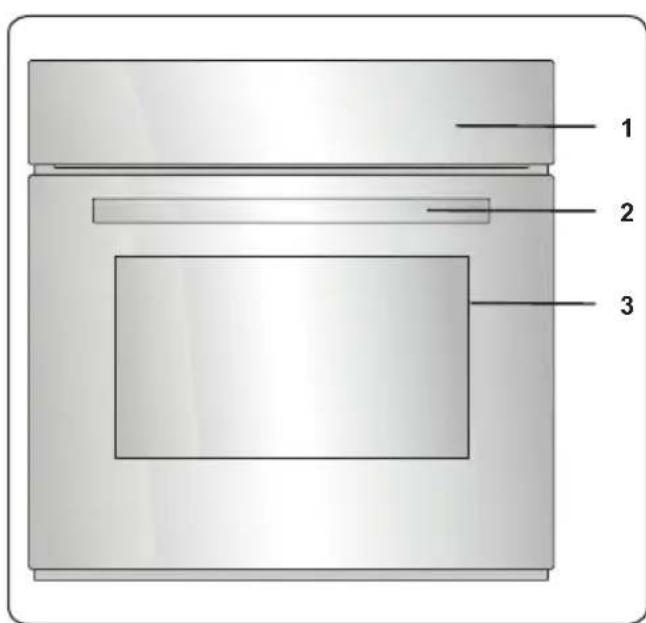

Listeder Komponenten

1.Bedienfeld
2.Backofentürgriff
3.Backofentür

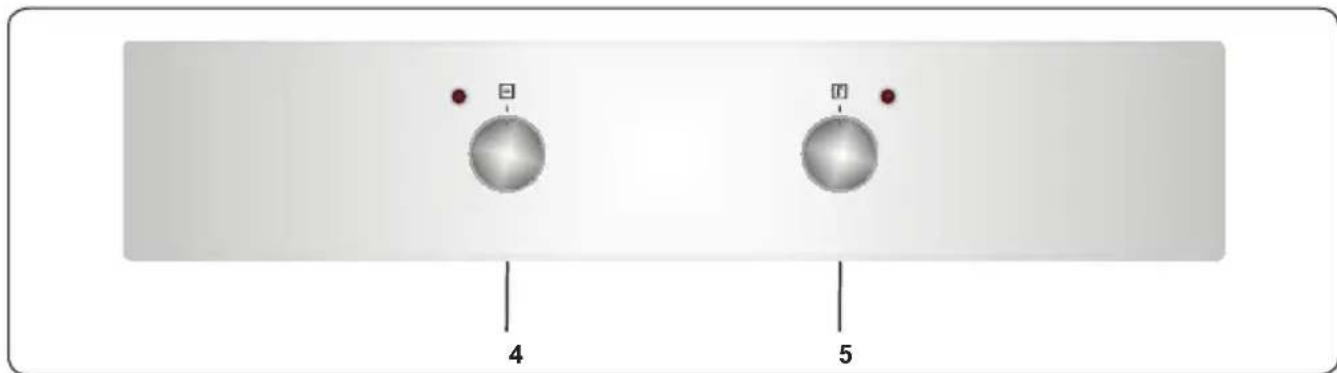

Bedienfeld

4.Einstellknopf fur Backofenfungtion
5.Temperatur-Einstellknopf fur Backofen

4. Verwendendes Produkts

4.1 Backofen-Einstellknöpf

Einstellknopf für Backofenfungtion

Drehen Sie den Einstellknopf auf das entsprechende Symbol für die gewünschte Garfung. Mehr Informationen zu den Funktionen finden Sie im Abschnitt „Backofenkunften".

Temperaturschalter des Backofens

Drehen Sie diesen Knopf, nachdem Sie die Garfunktion eingestellt haben, um die gewünschte Temperatur einzustellen.Daraufhin leuchtet stets die Backofenthermostatleuchte, wenn das Thermostat zum Aufheizen des Backofens oder zum Halten der Temperature eingeschaltet wird.

Backofenkunften

• Die Funktionen Ihres Backofens können je nach Modell abweichen.

Backofenlampe:Es

wird nur die Backofenlampe eingeschaltet. Sie bleibt während der gesamten Dauer der Garfungtion eingeschaltet.

Auftau-Funktion:Die Warnleuchten des Backofens werden eingeschaltet, und der Lüfter gehen in Betrieb. Um die Auftau-Funktion zu

verwenden, legen Sie das Tiefkuhlgericht auf die von unter gesehen dritte Einschubebene des Backofens. Es wird empfohlen, ein Blech unter dem Tiefkuhlgericht zu platzieren, um das beim Schmelzen von Eis entstehende Wasser aufzufangen. Bei dieser Funktion werden die Speisen nicht gegart oder gebacken, sondern lediglich schneller aufgetaut.

Turbo-Funktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Ringheizelement und der Lüfter gehen in

Betrieb.Die Turbo-Funktion sorgt fur eine gleichmäßige Wärmeverteilung im Backofen. Dadurch wird das Gargut auf

allen Einschubebenen gleichmäßig gegart.
Es wird empfohlen, den Backofen ca.
10 Minuten lang vorzuheizen.

Ober- und

Unterhitze:Das

Backofenthermostat und die Warnleuchten werden eingeschaltet, und die Heizelemente fur Ober- und Unterhitze beginnen z

heizen. Bei Ober- und Unterhitze wird die Wärme so abgestraht, dass das Gargut gleichmäßig gegart wird. Dadurch eignet sie sich hervorragend für Gebäck, Kuchen, Nudelauflauf, Lasagne und Pizza. Es wird empfohlen, den Ofen 10 Minuten lang vorzuheiten und bei dieser Funktion auch nur eine Einschubebene zu verwenden.

Umluft-Funktion:Das

Backofenthermostat und die Warnleuchten werden eingeschaltet, und die Heizelemente fur Ober- und Unterhitze sowie der

Lüfter gehen in Betrieb. Diese Funktion ist besonders für das Backen von Gebäck geeignet. Das Gargut wird über die Heizelemente für Ober- und Unterhitze im Backofen gegart, und der Lüfter zirkuliert die Luft, damit ein leichter Grilleffekt erzielt wird. Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen. Die Kombination aus Umluft und Unterhitze eignet sich ideal zum schellen und gleichmäßigen Backen von Gargut wie Pizza. Wahrend der Lüfter eine möglichste Wärmeverteilung im Backofen gewährleistet, sorgt die Unterhitze für das richtige Ausbacken des Garguts.

Pizzafunktion:Das

Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Ringheizelement, das Heizelement fur

Unterhitze sowie der Lüfter gehen in Betrieb. Diese Funktion eignet sich ideal zum Schnellen und gleichmäßigen Backen von Gargut wie Pizza.Während der Lüfter eine gleichmäßige Wärmeverteilung im Backofen gewährleistet, sorgt die Unterhitze für das richtige Ausbacken des Garguts.

Grill-Funktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Grillheizelement beginnnt zu heizen.

These Funktion wird zum Grillen und Rosten von Gargut auf den oberen Einschubebenen des Backofens verwendet. Pinseln Sie den Rost leicht mit Öl ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts.Schieben Sie stets eine Fettpfanne unter dem Gargut ein, um heruntertropfendes Öl oder Fett aufzufangen.Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.

Warning:Beim Grillen muss die Backofentur geschlossen bleiben, und die Temperatur solle auf 190^ gestellt werden.

Schnellgrill-Funktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Grillheizelement sowie

das Heizelement für Oberhitze beginnen zu heizen. Diese Funktion wird zum Schnellgrillen und Grillen von Gargut mit größerer Oberfläche, wie Fleisch, verwendet. Verwenden Sie die oberen Einschubebenen des Backofens.Pinseln Sie den Rost leicht mit Öl ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts. Schieben Sie stets eine Fettpfanne unter dem Gargut ein, um heruntertropfendes Öl oder Fett aufzufangen.Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.

Warning:Beim Grillen muss die Backofentur geschlossen bleiben, und temperatur sollte auf 190^ eingestellt en.

Doppel-Grill- und Umluft-Funktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Grillheizelement, das

Heizelement für Oberhitze sowie der Lüfter gehen in Betrieb. Diese Funktion wird zum Schnellgrillen, zum Grillen von

voluminoserem Gargut und zum Grillen von Gargut mit großerer Oberfläche verwendet. Mit dem Heizelement für Oberhitze, dem Grillheizelement und dem Lüfter wird ein gleichmäßiges Garen des Garguts sichergestellt. Verwenden Sie die oberen Einschubebenen des Backofens.Pinseln Sie den Rost leicht mit Öl ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts. Schieben Sie stets eine Fettpfanne unter dem Gargut ein, um heruntertropfendes Öl oder Fett aufzufangen.Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.

Warning:Beim Grillen muss die Backofentur geschlossen bleiben, und die Temperatur solle auf 190^ estellt werden.

4.2 Zubehör

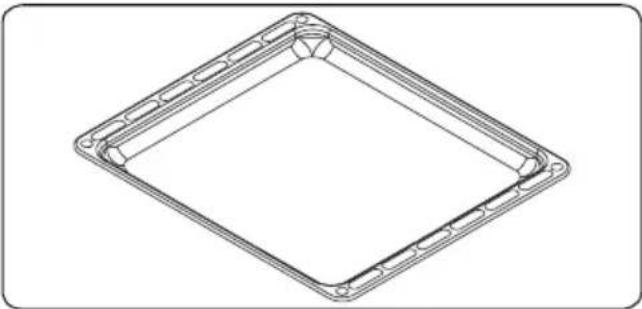

Flaches Backblech

Das flache Backblech eignet sich.
besonderss zum Backen von Gebäck.
Schieben Sie die Fettpfanne in eine
beliebige Einschubebene bis ganz nach
hinten ein, um den ordnungsgemäßen Sitz zu gewährleisten.

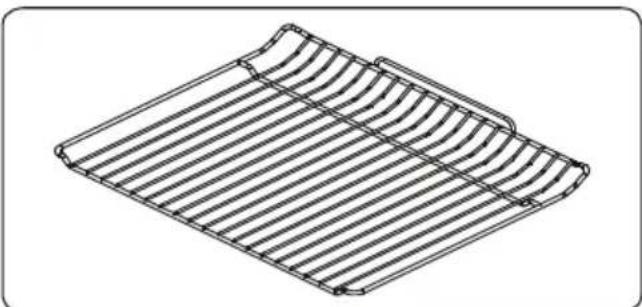

Kombirost

Der Kombirost eignet sich hervorragend zum Grillen oder zum Garen von Gargut in für Backöfen geeignetem Kochgeschirr.

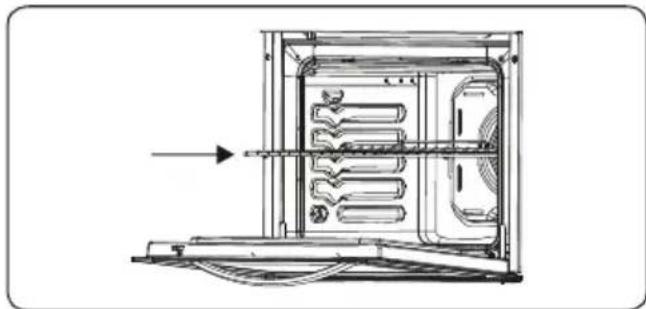

Warning:

Setzen Sie den Kombirost in die passende Einschubebene in den Garraum ein, und schieben Sieihn bis ganz nach

hintendurch.

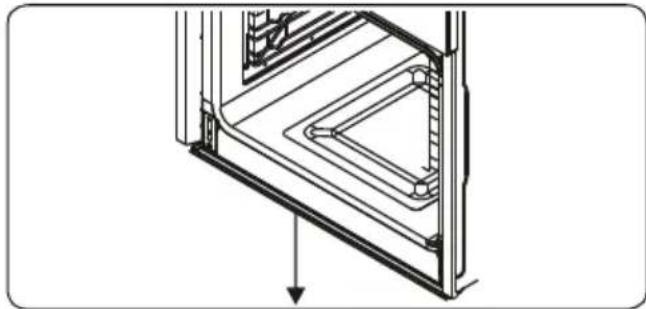

Wasserablauf

In einigen Garsituationen kondensiert Wasser an der Innenschibe der Backofentur.Dies ist keine Fehlfunktion des Gerates.

Öffnen Sie die Backofentür bis zur Grillposition und halten Sie sie ca. 20 Sekunden in dieser Stellung.

Dabei tropf das Wasser in den Wasserablauf.

Lassen Sie den Backofen abkühlen, und wischen Sie die Innenseite der Backofentür mit einem trockenen Tuch ab. Diese Vorgehensweise muss regelmäßig angewendet werden.

5. REINIGUNG UND WARTUNG

5.1 Reinigung

WARNING: Schalten Sie das Gerät vor der Reinigung aus, und{lassen Sie abkühlen.

Allgemeine Hinweise

• Vor der Verwendung an Ihr Gewerdt prufen, ob die verwendeten Reinigungsmittel geeignet sind und vom Hersteller empfohlen werden.
  Ausschließlich Reinigungsgel oder -flüssigkeiten verwenden, die keine Partikel enthalten.Keine atzenden (korrosiven) Gels, Scheuerpulver, Stahlwolle oder harten Gegenstände

verwenden, da diese die Herdoberfläche beschädigen konnen.

Keine Reinigungsmittel mit Partikeln verwenden, da dadurch Glasoberflächen,@emailierte

Oberflächen und/oder lackierte Oberflächen an Ihr Gemärk bestehigt werden können.

• Wenn Flüssigkeiten überlaufen, diese sofort entfern, um Beschädigungen an Teilen zu vermeiden.

Keine Teile des Gerätes mit einem Dampfstrahlreiniger reinigen.

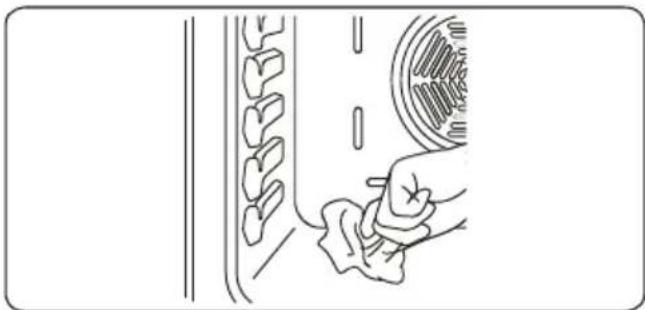

Reinigen des Garraums des Backofens

• Der Garraum von emailierten Backofen lassst sich am besten reinigen, wenn der Backofen noch warm ist.
• Den Backofen nach jedem Gebrauch mit einem weichen in Seifenwasser eingetauchten Lappen auswischen. Anschließlich den Backofen erneut mit einem feuchten Tuch auswischen und dann trocknen wischen.
• Es ist möglicherweise gelegentlich ein Flüssigreiniger erforderlich, um den Backofen vollständig zu reinigen.

Reinigen der Glasteile

Die Glasteile an Ihrem Gerät regelmäßig reinigen.
Die Glasteileinnen und außen mit einem Glasreiniger reinigen. Anschließend abspulen, und mit einem trockenen Tuch gründlich trockenwischen.

Reinigen von Edelstahlteilen (sofern vorhanden)

Die Edelstahlteile an Ihr dem Gerat regelmäßig reinigen.
Die Edelstahlteile mit einem weichen, ausschließlich in Wasser eingetauchten Tuch reinigen. Anschließend mit einem trockenen Tuch gründlich

trockenwischen.

Die Edelstahlteile nicht reinigen, wenn sie noch heißt sind vom Gebrauch.

Essig, Kaffee, Milch, Salz, Wasser, Zitrone oder Tomatensaft nicht zu lange auf Edelstahlteilen belassen.

Ausbau der Backofentür

Sie müssen vor dem Reinigen der Innenscheibe des Backofens die Backofentür wie unter dargestellt herausnahmen.

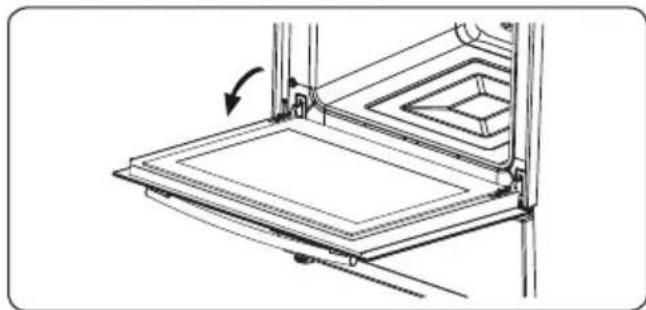

1.Die Backofentur Offnen.

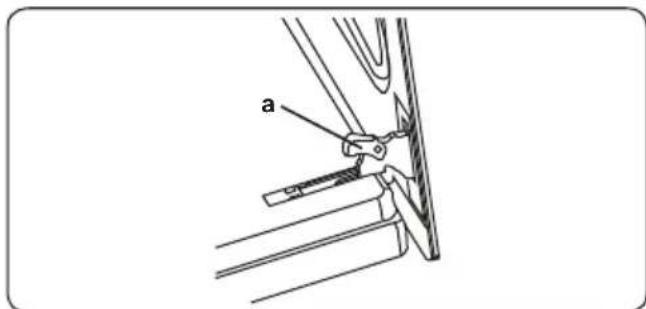

2.Den Sicherheitsbügel a mit einem Schraubendreher bis zum Anschlag öffnen.

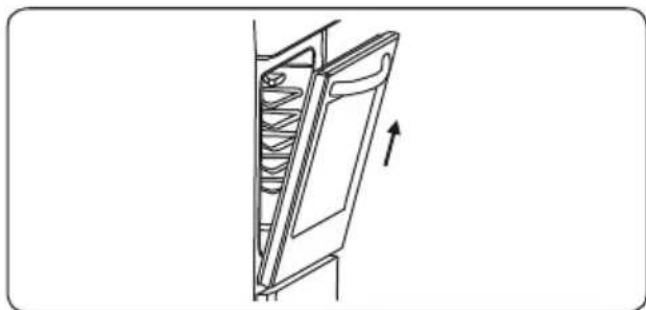

3.Die Tur bis kurz vor die geschlossene Position schreiben, in dieser Stellung in ihre Richtungziehen und abnehmer.

5.2 Wartung

WARNING:Das Gerät sollte ausschließlich von einem autorisierten Servicemitarbeiter oder einem fizierten Techniker gewartet werden.

Auswechseln der Backofenlampe

WARNING: Schalten Sie das Gerät vor dem Auswechseln der Backofenlampe aus, und setzen Sie obkühlen.

Die Streuschiebe abnehmen, und die Gluhlampe hersausnahmen.
Die neue Gluhlampe (hitzebestandig bis 300^ ) anstelle der alten Gluhlampe (230 V, 15-25 Watt, Typ E14) einsetzen.
Die Streuscheibe wieder einsetzen. Nun ist der Backofen wieder einsatzbereit.

Die Backofenlampe ist speziell fur den Betrieb in Haushaltskochgeraten ausgelegt. Sie eignet sich nicht zur mbeleuchtung.

6. Fehlerbehebung und Transport

6.1 Fehlerbehebung

Wenn an Ihr gemäß weiterhin ein Fehler vorliegt, nach dem Sie die unter aufgeführten grundlegenden Schritte zur Fehlerbehebung befolggt haben, wenden Sie sich an einen autorisierten Servicemitarbeiter oder einen qualifizierten Techniker.

Fehler Mögliche	Ursache Lösung
Der Backofen kann nicht eingeschaltet werden.	Die Spanningsversorgung ist ausgeschaltet.	Stellen Sie sicher, dass die Spanningsversorgung vorhanden ist.Stellen Sie sicher, dass die anderen Kuchengeräte funktionieren.
Keine Hitze oder Backofen erwartet sich nicht.	Der Temperaturwahlschalter des Backofens ist falsch eingestellt.Die Backofentür wurde offen gelassen.	Stellen Sie sicher, dass der Temperaturwahlschalter des Backofens ordnungsgemäß eingestellt ist.
Der Garvorgang im Backofen ist ungleichmäßig.	Es wird die falsche Einschubebene verwendet.	Stellen Sie sicher, dass Sie die empfohlenen Temperaturen und Einschubebenen verwendenÖffnen Sie die Backofentür nicht zu halten, es sei dann, das Gargut muss gewendet werden.Wenn Sie die Backofentür haltenöffnen, hat das gingere Innentemperaturen zur Folge und beeinträchtigt die Ergebnisse des Garvorgangs.
Die Backofenlampe leuchtet nicht.	Die Backofenlampe ist ausgefallen.Die Spanningsversorgung wurde getrennt oder ist ausgeschaltet.	Ersetzen Sie die Backofenlampe entsprechend den Anweisungen.Stellen Sie sicher, dass die Spanningsversorgung eingeschaltet ist.
Der Backofenlüfter (sofern vorhanden) ist zu laut.	Die eingeschobenen Roste oder Bleche vibrieren.	Stellen Sie sicher, dass der Backofen gerade stehen.Stellen Sie sicher, dass die eingeschobenen Roste oder Bleche und das Kochgeschirr nicht vibrieren oder an der Rückwand des Backofens anliegen.

6.2 Transport

Wenn Sie das Gerät transportieren müssen, tragen Sie es in der Originalverpackung. Befolgen Sie die Hinweiszeichen zum Transport auf der Verpackung. Befestigen Sie alle losen Teile mit Klebeband, um Beschädigungen an dem Produkt beim Transport zu verhindern.

Wenn Ihnen die Originalverpackung nicht mehr zur Verfügung stehen, bereiten Sie einen Transportkarton vor, in dem das Gerät und insbesondere dessen Oberflächen vor Beschädigung durch äußere Einflüsse geschützt sind.

7. TECHNISCHE DATEN

7.1 Energieblatt

Marke		ATLANTIC
Modell		ATLEO60EDS10A_1
Ofentyp Elektro
Gewicht kg 28,5
Energieeffizienzindex - konventionell 104,5
Energieeffizienzindex - Umluft 94,8
Energieklasse A
Energieverbrauch (Elektrizität) - konventionell kWh/Zyklus 0,86
Energieverbrauch (Elektrizität) - Umluft kWh/Zyklus 0,78
Anzahl Kavitäten 1
Heizquelle Elektro
Volumen I 65
Dieser Ofen stimmt mit EN 60350-1 überein
Energiespartipps
Ofen
- Kochen Sie Mahlzeiten wenn möglich zur gleichen Zeit.
- Halten Sie Vorheizzeiten kurz.
- Verlangern Sie die Kochzeiten nicht unnöttig.
- Vergessen Sie nicht, den Ofen am Ende des Kochvorgangs abzuschalten.
- Offnen Sie nicht die Ofentür während des Kochvorgangs.

6. DÉPANNAGE ET TRANSPORT

6.1. Dépannage
