BEDIENUNGSANLEITUNG ATLKGK170W10A++ ATLANTIC

Kuhlgefrierkombination / BedienungsanleitungDE
Freezer - Fridge / User ManualEN
Congélateur - Refrigerateur / Guide D'utilisationFR

ATLKGK170SI10A++

R-Number: 1017007800

S-Number: 10280086

ATLKGK170W10A++

R-Number: 1017007801

S-Number: 10280087

Vielen Dank, dass Sie sich für diesen Produkt entschieden haben.

These Gebrauchsanweisung enthalt wichtige Sicherheitseinweise sowie Hinweise zum Gebrauch und der Wartung Ihres Gerätes. Lesen Sie diese Gebrauchsanweisung vor der ersten Benutzung des Geräts aufmerksam durch, und bewahren Sie sie sorgfältig auf.

Symbol	Typ Bedeutung
	WARNUNG Gefahr von schweren Verletzungen oder Lebensgefahr
	GEFAHR EINES ELEKTRISCHEN SCHLAGES	Gefährliche Spannung
	BRANDGEFAHR Warning: Brandgefahr / entflammbare Materialien
	ACHTUNG Gefahr von Personen- und Sachschäden
	WICHTIG Bestimmungsgemeße Verwendung des Gerätes

INHALT

1 SICHERHEITSHINWEISE 4

1.1 Allgemeine Sicherheitshinweise 4
1.2 Hinweise zum Aufstellen und Anschlieben 7
1.3 Im Betrieb 8

2 GERATEBESCHREIBUNG 9

3 VERWENDEN DES GERÄTS 10

3.1 Information zur Less Frost-Technik 10
3.2 Thermostatstellung 10
3.3 Warnhinweise zur Temperatureinstellung 10
3.4 Zubehör 11
3.4.1 Eiswurfelschale 11
3.4.2 Eisschaber 11

4LEBENSMITTELLAGERUNG 11

4.1 Kuhlteil 11
4.2Gefrierteil 12

5 REINIGUNG UND WARTUNG 15

5.1 Abtauen 16

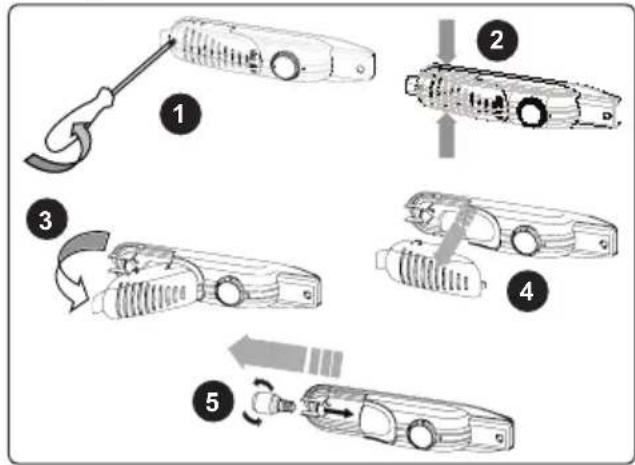

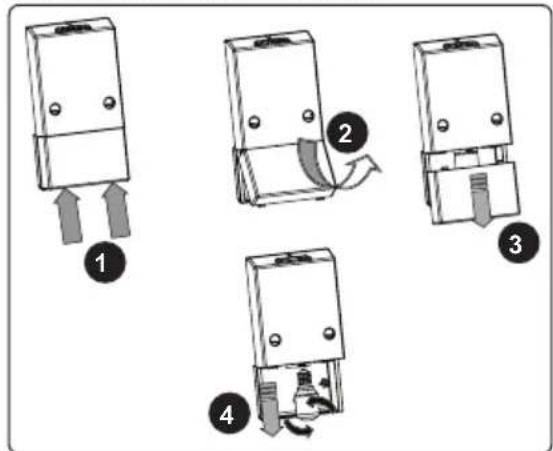

5.2 Austauschen der Gluhlampe 17
5.3 Austauschen der LED-Beleuchtung 17

6 TRANSPORTIEREN UND UMSTELLEN 18

7VOR DEM ANRUF BEIM KUNDENDIENST. 18

6.1 Transportieren und Umstellen 18

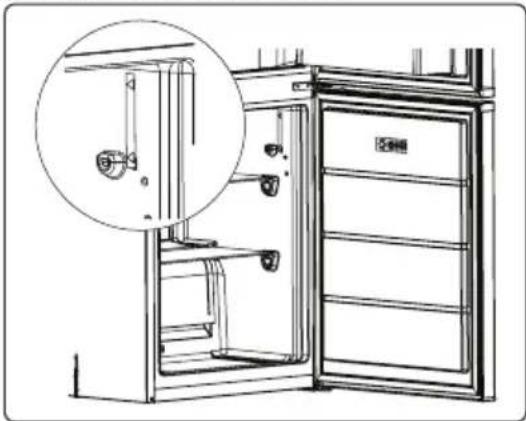

6.2 Wechseln des Turanschlags 18
8 ENERGIESPARTIPPS 19

1 SICHERHEITSHINWEISE

1.1 Allgemeine Sicherheitshinweise

Bitte lessen Sie diese Gebrauchsanweisung sorgfältig durch.

WARNUNG: Die Beluftungsöffnungen am Gerätegehäuse bzw. am Einbaugehäuse stets freihalten.
WARNUNG: Den Abtauvorgang nicht mit Mechanischen oder anderen Mitteln beschleunigen, die nicht vom Hersteller empfohlen wurden.
WARNUNG: Keine elektrischen Geräte in den Lebensmittelfächern des Geräts verwenden, die nicht den Empfehlungen des Herstellers entsprechen.
WARNUNG: Den Kuhlmittelkreislauf nicht beschädigen.
WARNUNG: Vergewissern Sie sich beim Aufstellen des Gerätes, dass das Netzkabel nicht eingeklemmt oder beschädigt wird.
WARNUNG: Schließen Sie nicht mehrere tragbare Steckdosen oder Stromversorgungen hinten am Gerät an.
WARNUNG: Um Gefahren durch mögliche Instabilität des Geräts zu vermeiden, ist es entsprechend den folgenden Anweisungen zu fixieren:
Bei Geräten mit dem Kühlmittel R600a (siehe Typenschild des Kühlgeräts) ist beim Transport und beim Aufstellen darauf auf zu achten, dass die

Kühlelemente nicht beschädigt werden. R600a ist ein umweltfreundliches, natürliches, jedoch explosives Gas. Wenn die Kühlelemente aufgrund von Beschädigungen undicht werden, das Gerät von offenem Feuer und Wärmequellen fernhalten und den Aufstellraum mehrere Minuten gut lüssen.

• Beim Tragen und Aufstellen des Geräts den Kühlmittelkreislauf nicht beschädigen.
• Keine explosiven Gegenstände wie Spraydosen mit Treibgas im Gerät lagern.
• Das Gerät ist auf die Nutzung im Haushalt und in ähnlichen Umgebungen ausgelegt, z. B.:

-Im Bereich von Personalkuchen in Läden, Büros und anderen Arbeitsumgebungen.
-In landwirtschaftlichen Betrieben, für Fälle in Hotels, Motels und anderen Wohnumgebungen.
-In Pensionen und vergleichbaren Umgebungen.
-Im Catering und ähnlichen Anwendungen außerhalb des Bereichs Handel.

• Wenn der Kühlschrankstecker nicht für die Steckdose geeignet ist, muss er vom Hersteller, von einem Servicebeauftragten oder einer vergleichbar qualifizierten Person ausgetauscht werden, um Gefährdungen zu vermeiden.
• Das Netzanschlusskabel des Kühlschranks ist mit einem speziell geerdeten Stecker ausgestattet. Der Stecker ist an eine entsprechend geerdete Steckdose mit 16 Ampère anzuschreiben. Wenn

keine solche Steckdose vorhanden ist, muss eine geeignete Steckdose von einem Elektrofachbetrieb installiert werden.

• Das Gerät kann von Kindern ab 8 Jahren und von Menschen mit körperlichen, sensorischen oder mentalen Einschränkungen oder ohne Erfahrung und besondere Kenntnisse verwendet werden, sofern sie unter Aufsicht sind oder in die sichere Nutzung des Geräts eingewiesen wurden und die damit verbundenen Gefahren kennen. Das Gerät darf nicht als Kinderspielgerät verwendet werden. Kinder dürfen das Gerät nicht ohne Aufsicht reinigen oder warten.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem Servicebeauftragten oder einer vergleichbar qualifizierten Person ausgetauscht werden, um Gefährdungen zu vermeiden.
• Das Gerät ist nicht für die Nutzung in Höhen über 2000 m ausgelegt.

1.2 Hinweise zum Aufstellen und Anschlieben

Beachten Sieitte die folgenden Punkte, bevor Sie die Kuhl-Gefrierkombination zum ersten Mal verwenden:

Die Betriebsspannung fur die KuhlGefrierkombination betragt 220-240 V bei 50Hz
- Der Stecker muss nach dem Aufstellen und Anschließen zugänglich sein.
- Bei der ersten Inbetriebnahme kann die Kuhl-Gefrierkombination ausdünsten. Das ist vollig normal und der Geruch{lssst nach, sobald die Kuhlung der KuhlGefrierkombination beginnt.
- Stellen Sie vor dem Anschlieben der Kuhl-Gefrierkombination sicher, dass die Werte der Netzstromversorgung mit den Daten auf dem Typenschild (Spannung und Anschlussleistung) übereinstimmen. Wenden Sie sich im Zweifelsfall an einen Elektriker.
- Stecken Sie den Stecker in eine Steckdose mit entsprechendem Erdungsanschluss. Wenn die Steckdose über keine Erdung verfügt oder der Stecker nicht passt, wenden Sie sich unbedingt an einen Elektriker.
- Das Gerät muss an eine ordnungsgemäß installierte Steckdose mit Sicherung angeschlossen werden. Die Stromversorgung (AC) und Spannung am Betriebsstandort müssen mit den Angaben auf dem Typenschild des Geräts übereinstimmen (das Typenschild befindet sich auf der Innenseite links im Gerät).
- Für Schäden, die auf fehlende Erdung zurückzuführen sind, wird keine Haftung übernommen.
Die Kuhl-Gefrierkombination keinem direkten Sonnenlicht aussetzen.
Die Kuhl-Gefrierkombinationarf unter keinen Umständen im Freien betrieben oder Regen ausgesetzt werden.
- Der Abstand des Geräts zu Öfen, Gasherden und Feuerstellen muss mindestens 50 cm, zu Elektroöfen mindestens 5 cm betragen.

• Wenn die Kuhl-Gefrierkombination geben einem Tiefkuhlgerät steht, muss zwischen den beiden Geräten ein Abstand von mindestens 2 cm eingehalten werden, damit sich an der Außenseite keine Feuchtigkeit bildet.
  Die Kuhl-Gefrierkombination nicht abdecken, da dadurch die Leistung des Gerats beeinträchtigt wurde.
• Zur Oberseite des Geräts ist ein Abstand von mindestens 150~mm erforderlich. Keine Gegenstände auf dem Gerät abstehen.
  Keine schweren Gegenstände auf dem Gerät abstellen.
• Vor der Verwendung das Gerätsorgfällig reinigen (siehe „Reinigung und Wartung").
• Vor der Verwendung der Kuhl-Gefrierkombination alle Teile mit einer Lösung aus warmem Wasser und einem Teelöffel Natron abwischen. Anschließlich mit klarem Wasser abspulen und trocknen. Nach dem Reinigen alle Teile wieder in die Kuhl-Gefrierkombination einsetzen.
• Richten Sie das Gerät aus und sorgen Sie für einen stabilen Stand, indem Sie die hohenverstellbaren Standüfe (vorn) entsprechend einstellen. Drehen Sie dazu die Fuß vorne am Gerät in die jeweilige Richtung. Führten Sie diesen Schritt vor dem Beladen des Geräts mit Lebensmitteln aus.
• Montieren Sie den Kunststoffabstandshalter (an den

schwarzen Lamellen and der Rückseite), indem Sieihn um 90^ drehen (siehe Abbildung), damit der Verflüssiger nicht die Wand berührt.

Das Gerät sollte mit einem lichten Abstand von nicht mehr als 75mm von der Wand entfernt aufgestellt werden.

1.3 Im Betrieb

Die Kuhl-Gefriererkombination nicht über ein Verlängerungskabel an das Stromnetz anschließen.
- Keine beschädigten, aufgerissenen oder alten Stecker verwenden.
- Das Kabel nichtziehen, knicken oder anderweitig beschädigen.
- Verwenden Sie keine Steckeradapters.
Das Gerät ist für die Nutzung durch Erwachsene ausgelegt. Es ist kein Spielzeug. Kinder nicht an die Turhängen halten.
- Das Netzkabel bzw. den Stecker nie mit nassen Handen anfassen. Dadurch kann ein Kurzschluss oder ein Stromschlag verursacht werden.
- Keine Glasflaschen oder Dosen im Eisfach lagern; sie konnen platzen, wenn der Inhalt gefriert.
- Keine explosiven oder brennbaren Stoffe im Kühlschrank lagern. Getränke mit hohem Alkoholgehalt stehend im Kühlschrank lagern und darauf auf achten, dass der Deckel fest verschlossen ist.
Eis beim Herausnahmen aus dem Eisfach nicht berühren. Eis kann Kälteverbrennungen und Schnitte verursachen.
- Gefriergut nicht mit nassen Händen anfassen. Speiseeis oder Eiwürfel nicht sofort nach dem Herausnahmen aus dem Eisfach essen.
- Aufgetaute Lebensmittel nicht wieder einfrierten. Das kann zu gesundheitlichen Problemen bis hin zu Lebensmittelvergiftingungen führen.

Alte und nicht mehr Funktionstüchtige Kühlschränke

• Wenn der alte Kuhl- oder Gefrierschrank mit einem Schloss versehen ist, diese vor dem Entsorgen des Geräts zerstoren oder entfernen, da ansonsten die Gefahr besteht, dass sich Kinder versehentlich einschlieben.
• Dammmaterial und Kuhlmittel alter Kuhlund Gefrierschranke enthalten FCKW.

Beim Entsorgen deshalb sorgfältig vorgehen, um Umweltschäden zu vermeiden.

CE-Konformitätserklarung

Wir bestätigten, dass unsere Produkte die Anforderungen der anzuwendenden Europäischen Verordnungen, Richtlinien und Entscheidungen sowie der aufgeführten Nomen erfüllen.

Entsorgung von Altgeräten

Das Symbol auf dem Gerät bzw. auf der Verpackung weist daraufhin, dass es nicht als Hausmüll behandelt werden darf. Das Gerät muss bei der entsprechenden Sammelstelle abgegeben werden, sodass elektrische und elektronische Teile der Weiterverwertung zugeführrt werden konnen. Durch die ordnungsgemäße Entsorgung von Altgeräten leisten Sie einen wertvollen Beitrag zum Schutz von Umwelt und Gesundheit. Ausfuhrliche Informationen zum Entsorgen des Geräts erhalten Sie beim zuständigen Abfallwirtschaftsmamt, beim Abfallentsorgungsunternehmen oder beim Handler, bei dem Sie das Gerät gekauft haben.

Verpackung und Umwelt

Verpackungsmaterialien schützen Ihr Gerät vor Schäden, die während des Transports auftreten können.

Die Verpackungsmaterialien sind umweltfreundlich, da sie recycliert werden konnen. Der Einsatz recycler Materialien reduziert den Verbrauch von Rohstoffen und verringgert damit die Abfallproduktion.

Hinweise:

• Lesen Sie die Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät aufstellen und verwenden. Es wird keine Haftung für Schäden infolge von falscher Handhabung übernommen.
• Befolgen Sie die Anweisungen in der Gebrauchsanleitung des Geräts und bewahren Sie die Anleitung an einem sicheren Ort auf, damit Sie bei evtl. auftretenden Problemen jederzeit Zugriff daraufuf haben.

Das Gerät ist zurutzung im Haus ausgelegt und ausschließlich zur Lagerung bzw. Kühlung von Lebensmitteln vorgesehen. Esist nicht für die gewerbliche oder öffentlicheutzung konzipiert und nicht fur die Lagerung anderer Stoffe als Lebensmittel vorgesehen. Bei Nichteinhaltung wird keine Haftung fur eventuell daraus entstehende Verluste übernommen.

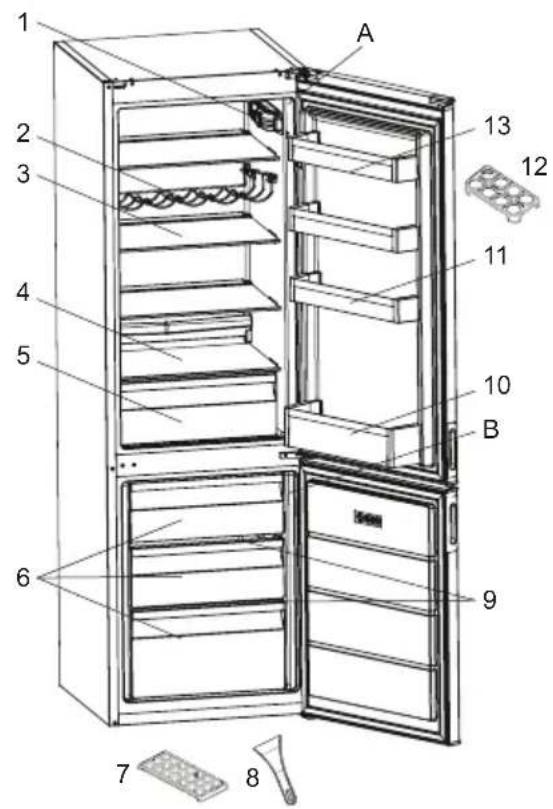

2 GERÄTEBESCHREIBUNG

Die Abbildung stellt eine Übersicht über die Zubehörteile des Geräts dar.

Die Zubehörteile sind je nach Modell unterschiedlich.

A) Kuhlteil
B) Gefrierteil
1) Thermostat (Wenn Beleuchtung und Thermostat an Seite positioniert sind)
2) Weinregal *
3) Kuhlfachablage
4) Gemüsefachabdeckplatte
5) Gemüsefach
6) Gefrierfachschublade
7) Eiswurfelschale
8) Eisschaber *

9) Glaseinschub *
10) Flaschenablage
11) Verstellbares Turfach */Turfach
12) Eierhalter
13) Obere Turlach

• bei bestimmten Modellen Wenn Beleuchtung und Thermostat an Oberseite positioniert sind

3 VERWENDEN DES GERÄTS

3.1 Information zur Less Frost-Technik

Dank des Wrap-Around-Verdampfers (Umhüllungs-Verdampfer) bietet die Less Frost-Technologie eine effizientere Kuhlung, einen flexibleren Lagerraum und erfordert weniger manuelle Abtaung.

3.2 Thermostatstellung

Der Thermostat reguliert die Temperatur im Innern des Kuhl- und Gefrierteils automatisch. Durch Drehen des Reglers auf hochere Zahlen (1 bis 5) werden niedrigere Temperaturen eingestellt.

Wichtiger Hinweis:Drehen Sie den

Regler nicht unter Position „1“, da

ansonsten das Gerät abgeschaltet wird.

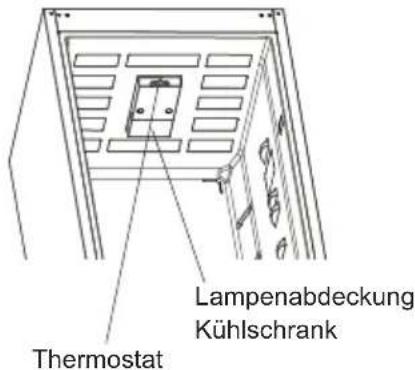

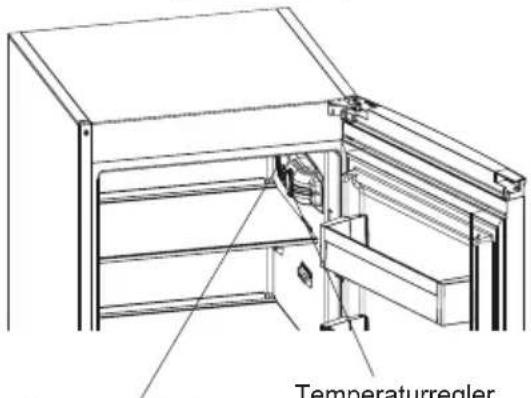

Wenn Beleuchtung und Thermostat an Oberseite positioniert sind

Lampenabdeckung
Temperaturregler

Wenn Beleuchting und Thermostat an Seite positioniert sind

Lampenabdeckung

Thermostatstellungen

• Stellen Sie den Regler für die kurzfristige Lagerung von Lebensmitteln auf eine niedrige/mittlere Temperatur (Stufe 1 oder 3).
• Und für die langfristige Lagerung auf eine mittlere Temperatur (Stufe 3 oder 4) ein.
• Stellen Sie den Knopf auf die Stufe 5, um das frische Essen einzufrieren. Das Gerät lauft bei kalteren Temperaturen.

Hinweis: Faktoren, wie die

Umgebungstemperatur, die

Temperatur von neu eingelagerten Lebensmitteln und die Häufigkeit, mit der die Gerätetur geöffnet wird, wirken sich auf die Temperatur im Gerät aus. Passen Sie die Temperatureinstellung ggf. entsprechend an.

3.3 Warnhinweisezur Temperatureinstellung

• Faktoren wie die Umgebungstemperatur, die Temperatur von neu eingelagerten Lebensmitteln und die Häufigkeit, mit der die Geräteur geöffnet wird, wirken sich auf die Temperatur im Kühlteil aus. Passen Sie die Temperatureinstellung ggf. entsprechend an.
• Im Hinblick auf die Effizienz empfeihlt es sich nicht, das Kuhlgerät bei Umgebungstemperaturen von weniger als 10^ zu betreiben.
• Berücksichtigten Sie bei der Einstellung des Thermostats die Häufigkeit, mit der die Geräte turen geöffnet und geschlossen werden, die Lebensmittelmengen, die im Gerät gelagert werden, und die Umgebung, in der das Kühler betrieben wird.
• Nach dem ersten Einsatzen besteht das Gerät 24 Stunden, um die Betriebstemperatur zu erreichen. Öffnen Sie während dieser Zeit die Türt nicht und bewahren Sie keine größten Lebensmittelmengen darin auf.
• Trennen Sie bei einem Stromausfall das Gerät vom Netz, um eine Beschädigung des Kompressors zu vermeiden. Wenn

die Stromversorgung wiederhergestellt ist, warten Sie 5 bis 10 Minuten ab, bevor Sie das Gerät wieder einstecken. So vermeiden Sie Schäden an den Gerätekomponenten.

Das Gerät ist auf den Betrieb in Umgebungstemperaturen im Bereich von 16^ - 38^ ausgelegt. Es wird nicht empfohlen, das Kuhlgerät in Umgebungen außerhalb der angegebenen Temperaturbereiche zu betreiben. Dadurch verschlechtert sich die Kühleffizienz des Geräts.

Klimaklasse	Umgebungstemperatur °C
T Zwischen 16 und 43 (°C)
ST Zwischen 16 und 38 (°C)
N Zwischen 16 und 32 (°C)
SN Zwischen 10 und 32 (°C)

3.4 Zubehör

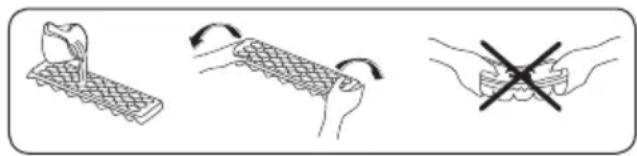

• Füllen Sie die Eiwurfelschale mit Wasser und legen Sie sie in das Gefrierteil.
• Wenn das Wasser vollständig gefroren ist, können Sie die Schale wie in der Abbildung gezeigt umdrehen, um die Eiswürfel zu entnahmen.

3.4.2 Eisschaber

Nach einer gewissen Zeit bildet sich in

bestimmten Bereichen des Gefrierteils Reif. Dieser Reif muss regelmäßig entfernt werden. Verwenden Sie dazu den bereitgestellten Eisschaber. Verwenden Sie dazu keinesfalls scharfkantige Metallgegenstände. Diese konnen den Kühlmittelkreislauf durchstehen und irreparable Schäden am Gerät verursachen.

Die Darstellungen und Beschreibungen im Abschnitt über Zubehör können je nach Modell von Ihrem Gerät abweichen.

4LEBENMITTELLAGERUNG

4.1 Kuhlteil

• Bewahren Sie Flüssigkeiten stets in verschlossenen Behältern im Kühlschrank auf, um Feuchtigkeit und die daraus entstehende Bildung von Reif zu vermeiden. Reif konzentriert sich an den kuhlsten Stellen, an denen die Flüssigkeit verdunstet, und im Lauf der Zeit muss das Gerät immerhäufiger abgetaut werden.
• Stellen Sie keinesfalls warme Lebensmittel in den Kühlschrank. Warme Lebensmittel mussen zunachst bei Raumtemperatur abgekühlt werden und dann so im Kühlteil angeordnet werden, dass eine ausreichende Luftzirkulation gewährleistet ist.
• Achten Sie darauf, dass das Kühlgut nicht die Geräterückwand berührt, da sich Reif bildet und die Verpackung an der Rückwand haften bleibt. Öffnen Sie die Kühlschrankträ nicht zu halten.
• Es empfeihlt sich, Fleisch und rohen Fisch locker einzuschlagen und auf dem Glasfachboden direkt über der Gemüsebox zu lagern. Hier bieten sich aufgrund der kühleren Luft die besten Lagerbedingungen davon.
  Bewahren Sie loses Obst und Gemüse in den Gemüsefachern auf.
• Obst und Gemüse sollen getrennt gelagert werden, damit ethylenempfindliche Gemüsesorten (grüne Blätter, Brokkoli, Karotten usw.) nicht durch ethylenausscheidendes Obst (Bananen, Pfirsiche, Aprikosen, Feigen usw.) angegriffen werden.
• Legen Sie kein feuchtes Gemüse in den Kühlschrank.

Die Lagerdauer für Lebensmittel hangt zum einen von der Anfangsqualität des Produkts ab. Zum anderen ist aber auch eine ununterbrochene Kühlkette vor der Einlagerung im Kühlschrank ein wichtiges Kriterium.
- Um Verunreinigungen zwischen verschiedenen Lebensmitteln zu vermeiden, lagern Sie Fleischprodukte nicht zusammen mit Obst und Gemüse ein. Das aus dem Fleisch austretende Wasser kann andere Produkte im Kühlschrank verderben. Verpacken Sie Fleischprodukte deshalb immer gut und wischen Sie ausgetretene Flüssigkeiten auf den Fachböden ab.
- Legen Sie keine Lebensmittel vor den Luftkanalen ab.
- Verbrauchen Sie abgepackte Lebensmittel vor dem empfohlenen Mindesthaltbarkeitsdatum.

HINWEIS: Kartoffeln, Zwiebeln und Knoblauch sollenn nicht im

Kühlschrank aufbewahrt werden.

In der folgenden Tabelle sind die wichtigsten Lebensmittelgruppen und die jeweils beste Aufbewahrungsart und -dauer im Kuhlteil aufgeführrt.

Lebensmittel	Maximale Lagerdauer	Lagerart und -ort
Obst und Gemüse	1Woche Gemüsebox
Fleisch und Fisch	2-3 Tage	In Kunststofffolie oder -beutel oder im Fleischbehälter auf dem Glasfach-boden lagern
Käse 3-4 Tage		Im darauf vorgese-henen Turfach
Butter und Margarine	1Woche	Im darauf vorgese-henen Turfach
Flaschenprodukte, z. B. Milch und Joghurt	Bis zum vom Hersteller angegebenen Ablaufdatum	Im darauf vorgese-henen Turfach
Eier 1 Monat		Im darauf vorgese-henen Eierfach
Gekochtene Lebensmittel		Alle Ablagefächer

4.2 Gefrierteil

• Im Gefrierteil werden gefrorene Lebensmittel aufbewahrt, frische Lebensmittel eingefroren und Eiswürfel erzeugt.
  Zum Einfrieren frischer Lebensmittel; Lebensmittel angemessen einwickeln und abdichten. Die Verpackung muss luftdicht sein und darf nicht auslaufen. Spezielle Gefrierbeutel, Alufolie, Polyäthylenbeutel und Kunststoffbehälter sindazo am besten geeignet.
• Lagern Sie frische Lebensmittel nicht darüber gefrorenen Lebensmitteln ein, daß diese sonst angetaut werden können.
• Frieren Sie frische Lebensmittel portionsweise ein.
• Brauchen Sie angetautes Gefriergut innerhalb kurzer Zeit nach dem Auftauen auf.
• Legen Sie keinesfalls warme Lebensmittel in das Gefrierteil, da sie das Gefriergut antauen konnen.
• Halten Sie sich beim Lagern von Tiefkuhlkost stets an die Anweisungen des Herstellers auf der Lebensmittelverpackung. Wenn keine Angaben zur Lagerdauer verfügbar sind, bewahren Sie Lebensmittel maximal 3 Monate ab Kaufdatum im Gefrierteil auf.
• Achten Sie beim Kauf von Tiefkuhlprodukten darauf, dass sie sachgemäß gelagert wurden und die Verpackung nicht beschädigt ist.
• Tiefkuhlprodukte müssen in geeigneten Behältnissen transportiert und sobald wie möglich in den Gefrierschrank gebracht werden.
• Kaufen Sie keine Tiefkuhlprodukte, deren Packung feucht oder aufgequollen ist. Dies können Anzeichen für Lagerung bei falschen Temperaturen und für verdorbenen Inhalt sein.
  Die Haltbarkeit gefrorener Lebensmittel hängt von der Raumtemperatur, den Thermostatinstallungen, der Häufigkeit des Tüffnens, der Art der Lebensmittel

und der Dauer des Transports vom Laden zu Ohnen nach Hause ab. Halten Sie sich stets an die Anweisungen auf der Verpackung und überschreiben Sie keinesfalls die angegebene maximale Haltbarkeit.

• Auf dem Typenschild des Geräts ist die maximale Menge (in kg) an frischen Lebensmitteln angegeben, die innerhalb von 24 Stunden eingefroren werden kann.
• Damit die gesamte Kapazität des Gefrierteils ausgenutzt wird, verwenden Sie die Glasfachböden für den oberen und mittleren Teil und die unter Schublade für den unteren Teil.
• Verwenden Sie die Schnellgefrierablage zum schnellen Einfrierten von Hausmannskost (und anderen Lebensmitteln, die schnell eingefroren werden sollen) aufgrund der hoheren Gefrierleistung der Tiefkühlablage. Die Schnellgefrierablage ist das unter Schubfach des Tiefkühbereichs.

HINWEIS: Wenn Sie direkt nach dem Schließen der Gefrierteiltür versuchen, sie wieder zu öffnen, werden Sie feststellen, dass sie sich nur sehr schwer öffnenläst. Das ist vollig normal. Sobald der Unterdruck ausgegliichen ist,lässt sie sich ganz normal öffnen.

Wichtiger Hinweis:

• Frieren Sie einmal aufgetaute Lebensmittel nicht wieder ein.
• Der Geschmack mancher Gewürze in gekochen Gerichten (Anis, Basilikum, Wasserkresse, Essig, Gewürzmischungen, Ingwer, Knoblauch, Zwiebel, Senf, Thymian, Majoran, schwarzer Pfeffer usw.) ändert sich und sienehmen einen intensiven Geschmack an, wenn sie über einen längeren Zeitraum eingelagert werden. Würzen Sie deshalb einzufrierende Gerichte nur spärlich, oder geben Sie die Gewürze erst nach dem Auftauen zu.

Die Lagerdauer von Lebensmitteln hangt vom der verwendeten Öl ab. Geeignete Öle bzw. Fette sind Margarine, Kalbsfett, Olivenöl und Butter. Nicht geeignet sind Erdnussöl und Schweinefett.
- Flüssige Lebensmittel sollenn in Kunststoffbechern, andere Lebensmittel in Kunststofffolien oder -beuteln eingefroren werden.

Fleisch und Fisch Vorbereitung		Maximale Lagerdauer (Monate)
Steak In Folie wickeln 6 - 8
Lammfleisch In Folie wickeln 6 - 8
Kalbsbraten In Folie wickeln 6 - 8
Kalbsgulasch In kleinen Stücken 6 - 8
Lammgulasch In Stücken 4 - 8
Hackfleisch Verpackt ohne Gewürze 1 - 3
Innereien (Stücke) In Stücken 1 - 3
Mortadella/Salami Verpackt, auch wenn sie eine Haut hat
Hühnchen und Pute In Folle wickeln 4 - 6
Gans und Ente	In Folie wickeln 4 - 6
Hirsch, Hase, Wildschwein	In Portionen von 2,5 kg oder filetiert	6 - 8
Süßwasserfisch (Lachs, Karpfen, Wels)	Nach dem Schuppen und Ausnehmen, den Fisch waschen und trocknen.Ggf. Schwanz und Kopf entfernen.	2
Fettarmer Fisch (Barsch, Steinbutt, Flunder)		4
Fetter Fisch (Thunfisch, Makrele, Blaubarsch, Anchovis)		2 - 4
Meeresfrüchte	Geputzt im Beutel	4 - 6
Kaviar	In der Verpackung oder in einem Aluminium-/ Kunststoffbehälter	2 - 3
Schnecken	In Salzwasser oder in einem Aluminium-/ Kunststoffbehälter	3
HINWEIS: Aufgetautes Fleisch muss wie frisches Fleisch gekocht werden. Wenn es nach dem Auftbauen nicht gekocht wird,arfes nicht mehr eingefroren werden.

Obst und Gemüse	Vorbereitung	Maximale Lagerdauer (Monate)
Buschbohnen, Bohnen	Waschen, in Stücke schneiden und blanchieren	10 - 13
Dicke Bohnen	Enthülsen, waschen und blanchieren	12
Kohl	Putzen und blanchieren	6 - 8
Karotten	Putzen, in Scheiben schneiden und blanchieren	12
Paprika	Entstienen, in zwei Teile schneiden, Kerngehäuse herauslösen und blanchieren	8 - 10
Spinat	Waschen und blanchieren	6 - 9
Blumenkohl	Blätter entfernen, Herz in Stücke schneiden und eine Weile in Wasser mit etwas Zitronensaat legen	10 - 12
Aubergine	Nach dem Waschen in 2 cm große Stücke schneiden	10 - 12
Mais	Putzen und mit Strunk verpacken oder als Zuckermais	12
Obst und Gemüse Vorbereitung		Maximale Lagerdauer (Monate)
Äpfel und Birnen Schälen	und in Scheiben schneiden 8 - 10
Aprikosen und Pfirsiche In zwei Teile schneiden und Kern entfernen 4 - 6

Obst und Gemüse Vorbereitung		Maximale Lagerdauer (Monate)
Erdbeeren und Brombeeren	Waschen und entstienen 8 - 12
Gekochtete Früchte 10 % Zucker in den Behälter zugeben 12
Pflaumen, Kirschen, Sauerkirschen	Waschen und entstienen 8 - 12

	Maximale Lagerdauer (Monate)	Auftauzeit bei Raumtemperatur (Stunden)	Auftauzeit im Ofen (Minuten)
Brot 4 - 6 2 - 3 4-5 (220-225 °C)
Plätzchen 3 - 6 1 - 1,5 5-8 (190-200 °C)
Gebäck 1 - 3 2 - 3 5-10 (200-225 °C)
Kuchen	1 - 1,5 3 - 4 5-8 (190-200 °C)
Filoteig	2 - 3 1 - 1,5 5-8 (190-200 °C)
Pizza	2 - 3 2 - 4 15-20 (200 °C)

Milchprodukte	Vorbereitung	Maximale Lagerdauer (Monate)	Lagerbedingungen
(Homogenisierte) Milch im Tetrapack	In der eigenen Verpackung	2 - 3	Reine Milch – in der eigenen Verpackung
Käse – außer Quark	In Scheiben	6 - 8	Originalverpackung für kurzfristiges Einfrieren. In Folie gewickelt für längerere Lagerzeiten.
Butter, Margarine	In der eigenen Verpackung	6

5 REINIGUNG UND WARTUNG

Trennen Sie das Gerät vor dem Reinigen vom Netz.

Leeren Sie kein Wasser über das Gerät.

Verwenden Sie zum Reinigen keine scheuernden Mittel, Reinigungsmittel oder Seifen. Spulen Sie das Gerät nach dem Reinigen sorgfältig mit klarem Wasser. Stecken Sie nach dem Reinigen den Gerästecker mit trockenen Händen wieder in die Netzsteckdose.

• Achten Sie darauf, dass kein Wasser in das Lampengehäuse und andere elektrische Komponenten gelangt.

Das Gerät muss regelmäßig mit einer Lösung aus Natron und lauwarmem Wasser gereinigt werden.
- Reinigen Sie das Zubehör separat von Hand mit Wasser und Seite. Waschen Sie das Zubehör nicht im Geschirrspüler.
- Reinigen Sie den Verflüssiger mindestens zweimal jährlich mit einer Bürste. So sparen Sie Energie und steigern die Leistung des Geräts.

Zum Reinigen das Gerät stets vom Stromnetz trennen.

5.1 Abtauen

Abtauen des Kuhlteils

Das Kuhlteil wird im laufenden Betrieb automatisch abgetaut. Das Wasser wird in der Tauwasserschale aufgefangen und verdunstet automatisch.
Die Tauwasserschale und die Öffnung in der Ablaufrinne müssen regelmäßig mithilfe des Ablaufstopfens gereinigt werden, um zu verhindern, dass sich Wasser auf dem Kühlgereboden sammelt, anstatt abzuflieben.
- Sie können die Abflussöffnung auch reinigen, indem Sie ein Glas Wasser hinuntergiessen.

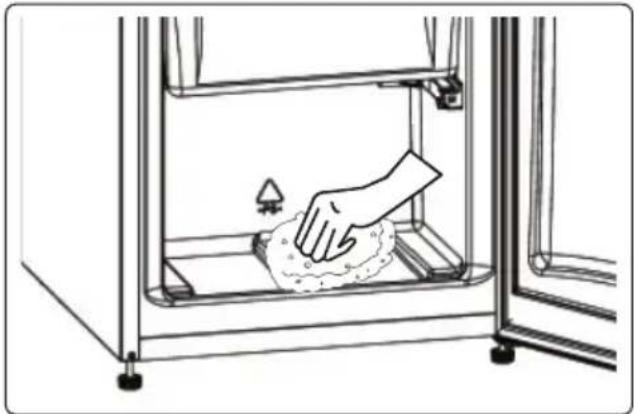

Ablauf des Abtauprozesses

• Je nachdem, wie lange die Tur geöffnet wird und wie viel Feuchtigkeit eindringt, bildet sich im Innern des Gefrierteils Reif. Achten Sie daraufuf, dass die Reifund Eisdlung quinesfalls die Dichtung der Tur beeinträchtigt. Anderenfalls kann Luft ins Geräteinnere gelangen und dazu führen, dass der Kompressor dauerhaft lauft. Dünne Reifschichten sind sehr weich und konnen mit einer Bürste oder einem Eisschaber entfernt werden. Verwenden Sie keine metallenen oder andere scharfkantigen Schaber, Mechanische Geräte oder andere Mittel,

um den Abtauprozess zu beschleunigen. Entfernen Sie das abgeschabte Eis vom Gerätboden. Zum Entfernen der dünnen Reifschicht brauchen Sie das Gerät nicht abzuschalten.

• Um dicke Eisablagerungen zu entfernen, trennen Sie das Gerät vom Stromnetz, lagern Sie das Gefriergut in Kartons um und schlagen sie es inDICke Tucher oder Zeitungspapier ein, damit es kuhl bleibt. Im Idealfall sollenn Sie das Gefrierteil abtauen, wenn es fast leer ist. Das Abtauen sollte zugig durchgefuhrt werden, damit das Gefriergut nicht unnötig warm wird.
• Verwenden Sie keine metallenen oder andere scharfkantigen Schaber, mechanische Geräte oder andere Mittel, um den Abtauprozess zu beschleunigen. Wenn die gefrorenen Lebensmittel beim Abtauen warm werden, verringgert sich ihre Haltbarkeit. Bewahren Sie Gefriergut für die Dauer des Abtauens gut eingepackt an einem kühlen Platz auf.

• Trocknen Sie das Innere des Geräts mit einem Schwamm oder einem sauberen Tuch.
  Um das Abtauen zu beschleunigen, konnen Sie Schusseln mit warmem Wasser in das Gefrierteil stellen.
• Kontrollieren Sie das Gefriergut beim Einräumen in das Gefrierteil. Wenn Packungen angetaut sind, müssen die Lebensmittel innerhalb von 24 Stunden aufgebraucht oder gekocht und wieder eingefroren werden.
• Reinigen Sie das Geräteinnere nach dem Abtauen mit warmem Wasser und

etwas Natron und trocknen Sie es gut ab. Waschen Sie die ausbaubaren Teile ebenso und bauen Sie sie wieder ein. Schlieben Sie das Gerät wieder an das Stromnetz an und stellen Sie es fur 2 bis 3 Stunden auf Stufe ,5", bevor sie das Gefriergut wieder einräumen.

5.2 Austauschen der Gluhlampe

Wichtiger Hinweis: Trennen Sie zunachst das Gerät vom Stromnetz. Wenn Beleuchtung und Thermostat an Oberseite positioniert sind

1.Drucken Sie auf die Rastnase am Lampengehäuse. (Abb. 1).
2. Offnen Sie das Lampengehäuse in Pfeilrichtung, wenn die obere Rastnase das Gehäuse freigibt. (Abb. 2).
3.Ziehen Sie das Gehäuse in Pfeilrichtung ab. (Abb. 3).
4.Drehen Sie die Gluhlampe gegen den Uhrzeigersinn Heraus. (Abb. 4).
5. Tauschen Sie die alte Gluhlampe gegen eine neue mit maximal 15 W aus. (Abb. 4).
6.Fuhren Sie die Schritte in umgekehrter Reihenfolge durch.
7.Stecken Sie nach 5 Minuten das Kuhlgerät wieder ein.

Wenn Beleuchtung und Thermostat an Seite positioniert sind

1.Losen Sie die Schraube am Lampengehäuse mit einem Schraubendreher. (Abb. 1.)
2.Drucken Sie auf die Rastnase am Lampengehäuse. (Abb. 2).
3. Offnen Sie das Lampengehäuse in Pfeilrichtung, wenn die obere Rastnase das Gehäuse freiibt. (Abb. 3).
4.Ziehen Sie das Gehäuse in Pfeilrichtung ab. (Abb. 4).
5.Drehen Sie die Gluhlampe gegen den Uhrzeigersinn Heraus. (Abb. 5).
6. Tauschen Sie die alte Gluhlampe gegen eine neue mit maximal 15 W aus. (Abb. 5).
7.Fuhren Sie die Schritte in umgekehrter Reihenfolge durch.
8.Stecken Sie nach 5 Minuten das Kuhlgerät wieder ein.

5.3 Austauschen der LED-Beleuchtung

Wenden Sie sich an den Helpdesk, wenn das Kuhlgerät über LED

Beleuchtung verfügbar, da diese nur von zugelassenem Fachpersonal ausgetauscht werden damit.

6 TRANSPORTIERENUND UMSTELLEN

6.1 Transportieren und Umstellen

Die Originalverpackung und das Schaumstofffullmaterial konnen fur eventuelle spätere Transporte aufbewahrt werden (optional).
- Sichern Sie das Gerät mit einer stabilen Verpackung, Bändern oder starken Schnüren und halten Sie sich an die Transportanweisungen auf der Verpackung.
- Nehmen Sie zum Transportieren oder Umstellen alle beweglichen Teile hers aus (Fachböden, Zubehör, Gemüseboxen usw.) oder fixieren Sie diese im Gerät zum Schutz gegen Erschütterungen.

Transportieren Sie das Gerät immer aufrecht.

6.2 Wechseln des Turanschlags

• Wenn an der Vorderseite der Gerätetür Griffe montiert sind, kann die Öffnungsrichtung der Gerätetür nicht geändert werden.
• Bei Modellen ohne Griffe kann die Öffnungsrichtung der Tur geändert werden.
• Wenn an Ihr dem Gerät der Turanschlag gewechselt werden kann, wenden Sie sich an den zuständigen Kundendienst. Dieser führt die entsprechenden Arbeitsenaus.

7 VOR DEM ANRUF BEIM KUNDENDIENST

Mölicherweise liegt ein kleineres Problem vor, wenn das Kuhlgerät nicht richtig lauft. Überprüfen Sie Folgenden:

Das Gerät lauft nicht Überprüfen Sie, ob...

• Strom fließt
• Netzanschluss besteht
  die Thermostatstellung auf Stufe ,“ steht
• die Steckdose defekt ist. Stecken Sie zum Prufen der Steckdose ein anderes Funktionstüchtiges Gerät ein.

Die Kuhlleistung des Geräts ist schlecht Überprüfen Sie, ob...

das Gerat überladen ist
Die Turen richtig geschlossen sind
- der Verflüssiger verstaubt ist
- genügend Freiraum zwischen Wand und Rückseite bzw. Seite besteht

Das Gerät ist laut

Das im Kuhlkreislauf zirkulierende
Kältemittel kann Gerausche (Blubbern)
erzeugen, auch wenn der Kompressor nicht lauft. Das ist vollig normal. Wenn ein anderes Gerausch zu horen ist, überprüfen Sie...

• ob das Gerät waagerecht stehen
• ob Gegenstände die Rückseite des Geräts berühren
• ob Gegenstände im Kuhlgerät vibrieren Im unteren Teil des Kuhlgeräts seht Wasser

Überprüfen Sie, ob...

die Abflussöffnung für das Wasser verstopft ist (reinigen Sie die Abflussöffnung mithilfe des Ablaufstopfens)

Die Kanten des Kuhlgerats, die die Scharniere berühren, sind warm

Die Flächen, die das Scharnier berühren, werden vor allem im

Sommer (warmes Wetter) beim Betrieb des Kompressors wärmer. Das ist vollig normal.

Empfehlungen

• Wenn Sie das Gerät ausschalten oder vom Netznehmen, warten Sie vor dem erneuten Einsatzen bzw. Einstecken mindestens 5 Minuten ab, da anderenfalls der Kompressor beschädigt werden kann.
  Die Kühleinheit befindet sich an der Rückseite des Kuhlgerats. Deshalb können sich an der Rückwand des Kuhlteils Wassertropfen oder Eis bilden, wenn der Kompressor in regelmäßigen Abständen lauft. Das ist normal und kein Grund das Gerät abzutauen, es sei dess, es bildet sich übermöig viel Eis.
• Wenn Sie das Gerät für eine langere Zeit nicht nutzen, (z. B. im Urlaub), stellen Sie den Temperaturregler auf die Stufe „t“, tauen Sie das Gerät ab und reinigen Sie es und halten Sie die Tur offen, damit sich kein Schimmel und keine Gerüche entwickeln.
• Wenn ein Problem weiterhin besteht, nachdem Sie die zuvor genannten Anleitungen befolggt haben, wenden Sie sich an den zuständigen Kundendienst.
• Das Gerät ist nur zur Nutzung im Haushalt ausgelegt. Es ist nicht für gewerbliche oder öffentliche Zwecke ausgelegt. Wenn Sie das Gerät zu anderen als den genannten Zwecken verwenden, übernehmen weder Hersteller noch Handler Verantwortung für eventuelle Reparaturen oder Störungen während der Garantiezeit.

8 ENERGIESPARTIPPS

1. Stellen Sie das Gerät in einem kühlen, gut belufteten Raum auf und setzen Sie es keiner direkten Sonneneinstrahlung und keiner Wärmequelle (z. B. Heizung oder Ofen) aus. Gegebenenfalls ist eine Isolierplatte zu verwenden.
2. Lassen Sie warme Speisen und Getränke erst abkühlen, bevor Sie sie im Kuhlgerät aufbewahren.
3. Legen Sie auftauende Lebensmittel in das Kuhlteil. Das Gefriergut kuhl ist das Kuhlteil, wobei es gleichzeitig aufgetaut wird. So sparen Sie Energie. Gefrorene Lebensmittel außerhalb des Geräts aufzutauen ist Energieverschwendung.
4. Getränke und andere im Gerät aufbewahrte Flüssigkeiten müssen abgedeckt werden. Nicht abgedeckte Flüssigkeiten erhöhen die Feuchtigkeit im Gerät, was wiederum zu einem hoheren Energieverbrauch führt. Durch das Abdecken behalten Getränke und andere Flüssigkeiten ihren Geruch und Geschmack.
5. Offnen Sie die Türen nicht zu lange und zu halten, da dadurch warme Luft in das Gerät gelangt, was dazu führt, dass der Kompressor unnötig oft anspringt.
6. Halten Sie die Abdeckungen der verschiedenen Kuhlteile (z. B. Gemüsefach und 0 °C-Fach) geschlossen.
7. Die Turdichtung muss sauber und geschmeidig sein. Verschlissene Dichtungen müssen ausgetauscht werden.

8. Energieverbrauch Ihres Gerätes gilt ohne Schubladen und bei vollständig beladenem Tiefkühbereich.

9. Verwenden Sie zum Energiesparen kein Volumen zwischen Lastlimit und Tur entlang der Lastimitlinie. Lastimitlinie wird auch in der Erklärung zum Energieverbrauch verwendet.

DATENBLATT FÜR KÜHLGERÄTE
Marke ATLANTIC
Modell ATLKGK170SI10A++ / ATLKGK170W10A++
Kategorie 7 (Kühl-Gefriergerät)
Energieeffizienzklasse A++
Jährlicher Energieverbrauch (kWh/ Jahr) * 202 kWh
Nutzinhalt brutto gesamt 270 l
Nutzinhalt netto gesamt 268 l
Nutzinhalt Kühlschrank (brutto gesamt) 186 l
Nutzinhalt Kühlschrank (netto gesamt) 184 l
Nutzinhalt Kältefach (netto gesamt) -
Nutzinhalt Gefrierfach (brutto gesamt) 84 l
Nutzinhalt Gefrierfach (netto gesamt) 84 l
Sternekennzeichnung ****
Kühlsystem STATISCH
Lagerzeit bei Störung (-18°C/-9°C) 17 Stunden
Gefriervermögen	4 Kg / 24 Std.
Klimaklasse **	ST/N (16°C - 38°C)
Luftschallemission	40 dB(A) re 1pW
* Energieverbrauch von 202 kWh pro Jahr, berechnet auf Basis von Ergebnissen, die über 24 Stunden unter normalen Testbedingungen gemessen wurden. Der tatsächliche Energieverbrauch hängt von den Bedingungen ab, in denen das Gerät verwendet wird, und dem Ort an dem es liegt.
** Diese Geräte wurden entworfen für eine Umgebungstemperatur zwischen 16°C - 38°C.

Konformitätserklarung

• Dieses Gerät ist für die Aufbewährung von Lebensmitteln bestimmt und entspricht der Verordnung (EG) Nr. 1935/2004 EC, 10/2010 EC.

• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht:

• These Geräte wurden entworfen für eine Umgebungstemperatur zwischen 16^ - 38^ .
  Die Konstruktion des Geräts entspricht den Normen EN62552, IEC60335-1/IEC60335-2-24, 2014/30/EU.

• Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2014/35/EU

• Schutzvorschriften der EG-Richtlinie 2014/30 "EMV"Dieses Gerät entspricht der EG-Richtlinie Niederspannung 2014/35/EU und Elektromagnetische Verträglichkeit 2014/30/EU in der jeweils aktuellen Fassung bei Lieferung, Richtigkeit geprüft. Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Landesspezifische Normen und Regeln beachten!

• Bewertung von A (= niedriger Verbrauch) bis G (= hoher Verbrauch).

• Der Energieverbrauch bezieht sich auf den Jahresverbrauch in kWh, ermittelt nach DIN EN 153. Im praktischen Betrieb konnen je nach Nutzung und Standort des Geräts Abweichungen auftreten.

• =Fach mit -6 ^ C oder kälter

^** = Fach mit -12 °C oder kälter

*** = Tiefkuhl-Lagerfach mit -18 °C oder kälter

*** = Gefrierfach mit -18 °C oder kälter

1. Klimaklasse: Ihr Kuhlgerät

wurde gemäß seiner Klimaklassenzum Einsatz bei bestimmen

Umgebungstemperaturen entwickelt; entsprechende Angaben finden Sie auf dem Typenschild. Wenn Sie das Kuhlgerät bei Umgebungstemperaturen außerhalb des empfohlenen Bereiches betreiben, kann die Kuhlleistung darunter leiden.
