BEDIENUNGSANLEITUNG VEB24076 VESTEL

Vielen Dank, dass Sie sich für diesen Produkt entschieden haben.

These Gebrauchsanweisung enthalt wichtige Sicherheitshinweise sowie Hinweise zum Gebrauch und der Wartung Ihres Gerätes. Lesen Sie diese Gebrauchsanweisung vor der ersten Benutzung des Geräts aufmerksam durch, und bewahren Sie sie sorgfältig auf.

Symbol Typ	Bedeutung
A	WARNUNG Gefahr von schweren Verletzungen oder Lebensgefahr
4	GEFAHR EINES ELEKTRISCHEN SCHLAGES	Gefährliche Spannung
A	BRANDGEFAHR Warnung: Brandgefahr / entflammbare Materialien
!	ACHTUNG Gefahr von Personen- und Sachschäden
	WICHTIG / HINWEIS Bestimmungsgemäß Verwendung des Gerätes

INHALT

1. SICHERHEITSHINWEISE 4
   1.1 Allgemeine Sicherheitshinweise 4
   1.2 Hinweise zum Aufstellen und Anschlieben 7
   1.3 Wahrend des Betriebs 7
   1.4 Warnhinweise zur Reinigung und Wartung 9
   2.Installation und Vorbereitung fur den Gebrauch 12
   2.1 Hinweise fur den Installateur 12
   2.2 Einbau den Backofens 12
   2.3 Elektrischer Anschluss und Sicherheitshinweise 14
   3.PRODUKTMERKMALE 15
   4.Verwenden des Produkts 16
   4.1Gartabelle 17
   4.2 Verwenden der Bedieneinheit 18
   4.3 Zubehr 20
   5.REINIGUNG UND WARTUNG 21
   5.1 Reinigung 21
   5.2 Wartung 22
   6.FEHLERBEHEBUNG UND TRANSPORT 24
   6.1 Fehlerbehebung 24
   6.2 Transport 25
   7.TECHNISCHE DATEN 25
   7.1 Energieblatt 25

1. SICHERHEITSHINWEISE

• Lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät verwenden, und bewahren Sie sie an einem zugänglichen Ort auf, um bei Bedarf wichtige Informationen nachschlagen zu können.
• These Gebrauchsanweisung wurde für mehrere Modelle erstellt. Daher verfügt Ihr Gerät möglicherweise nicht über einige der Eigenschaften, die in thisem Dokument beschrieben werden. Achten Sie daher besonders auf die Abbildungen, wenn Sie die Gebrauchsanweisunglesen.

1.1 ALLGEMEINE SICHERHEITSHINWEISE

• Dieses Gerätarf von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. mit mangelnder Erfahrung oder mangelnden Kenntnissen verwendet werden, sofern diese unter Aufsicht handeln oder hinsichtlich der sicheren Bedienung des Geräts angewiesen wurden und die möglichen Risiken kennen. Das Gerät ist kein Kinderspielzeug - halten Sie Kinder davon fern. Kinder dürfen Reinigungsa- und Wartungsmaßnahmen am Gerät nur unter Aufsicht Erwachsener durchführung.

WARNING: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Achten Sie daraufuf, dass Sie keine Heizelemente berühren. Halten Sie Kinder unter 8 Jahren vom Gerät fern, wenn sie nicht durchgehend beaufsichtigt werden.

WARNING: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.

WARNING: Hat die Oberfläche Sprünge, müssen Sie das Gerät(sofort ausschalten. Es besteht Stromschlaggefahr.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
• Das Gerät wird beim Betrieb besteht. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente im Ofeninneren.
• Griffe werden beim Betrieb möglicherweise bereits nach kurzer Zeit heiß.
• Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Schleifvlies, um die Backofentürscheibe oder sonstige Oberflächen zu reinigen. Dabei können Oberflächen zerkratzen, was zum Bersten der Türscheibe oder Schäden an Oberflächen führen kann.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
  WARNING: Vergewissern Sie sich vor dem Austauschen der Lampe, dass das Gerät ausgeschaltet ist, um die Gefahr eines Stromschlags zu vermeiden.
  ACHTUNG: Von außen zugängliche Teile konnen beim Kochen oder Grillen heißt werden. Halten Sie keine Kinder vom Gerät fern, wenn diese eingeschaltet ist.
• Das Gerät wurde unter Einhaltung der einschlädigen lokalen und internationalen Normen und Vorschriften hergestellt.
• Wartungs- und Reparaturarbeiten)durfen nur von autorisierten Servicetechnikern durchgefuhrt werden. Installations- oder Reparaturarbeiten, die von nicht autorisierten Technikern ausgeführct

werden, können Sie gefährden. Nehmen Sie keine Änderungen an den Eigenschaften des Herdes vor. Es besteht Unfallgefahr durch Verwendung ungeeigneter Schutzabdeckungen für das Kochfeld.

• Vergewissern Sie sich vor dem Anschluss des Gerätes, dass die lokalen Versorgungsbedingungen (Gasart und Gasdruck im Gasversorgungsznetz und/oder Spannung und Frequenz des Stromnetzes) kompatibel zu den technischen Daten des Gerätes sind. Die technischen Daten für diesen Gerät sind auf dem Typenschild angegeben.

ACHTUNG: Dieses Gerät ist nur zum Kochen von Lebensmitteln, für den Gebrauch im Haushalt sowie ausschließlich zur Verwendung in Innenräumen bestimmt. Es sollte nicht für andere Zwecke oder in einem anderen Anwendungsbereich, z. B. außerhalb vom Haushalt, in einer gewerblichen Umgebung oder zum Beheizen eines Raumes verwendet werden.

• Hebden oder verschieben Sie den Herd nicht durch Ziehen an den Griffen der Backofentür.
• Es wurden alle erforderlichen Maßnahmen ergriffen, um ihre Sicherheit zu gewährleisten. Da das Glas brechen kann, muss beim Reinigen vorsichtig vorgegangen werden, um Kratzer zu vermeiden. Verhindern Sie ein Schlagen oder Klopfen mit Zubehör auf das Glas.
• Stellen Sie sicher, dass das Netzkabel bei der Installation nicht eingeklemmt oder beschädigt wird. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer gleichermaßen qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
• Lassen Sie Kinder nicht auf die Backofentür klettern oder daraufuf sitzen, während sie geöffnet ist.

-itte halten Sie Kinder und Tiere von thisem Gerat fern.

1.2 HINWEISE ZUM AUFSTellen UND ANSCHLIESSEN

• Nehmen Sie den Herd erst in Betrieb, nachdem er vollständig installiert wurde.
• Das Gerätarf nur von einem autorisierten Techniker installiert werden. Der Hersteller ist nicht haftbar für Schäden, die durch falsche Aufstellung oder wegen der Installation durch nicht autorisierte Personen verursacht werden.
• Während Sie das Gerät auspacken, sollenn Sie es auf Transportschäden überprüfen. Falls Sie einen Schaden feststellen, verwenden Sie das Gerät nicht, sondern setzen Sie sich umgehend mit einem qualifizierten Kundendienst in Verbindung. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor usw.) für Kinder gefährlich sein konnen, sollenn Sie diese einsammeln und(sofort entsorgen.
• Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee, Staub oder hoher Feuchte aus.
• Die das Gerät umgebenden Materialien (z. B. Schrank) müssen in der Lage sein, einer Temperatur von mindestens 100^ zu widerstehen.
• Das Gerätarf zur Vermeidung von Überhitzungen nicht hinter einer dekorativen Tur installiert werden.

1.3 WÄHREND DES BETRIEBS

• Wenn Sie den Backofen das ersten Mal einschalten,nehmen Sie möglicherweise einen leichten Geruch wahr. Das ist vollkommen normal. Der Geruch rührt von den Isoliermaterialien und den Heizelementen her. Deshalb sollen den Sie den Backofen vor der

ersten Verwendung bei maximaler Temperatur für 45 Minuten leer betreiben. Sorgen Sie in dieser Zeit für eine gründliche Belüftung der Umgebung, in welcher der Herd installiert ist.

• Gehen Sie vorsichtig vor, wenn Sie die Backofentür während oder nach dem Kochen öffnen. Es besteht Verbrennungsgefahr durch den bereits Dampf, der beim öffnen aus dem Backofen entweicht.
• Stellen Sie während des Betriebs keine entflammbaren oder brennbaren Materialien in das Gerät oder in die Nähe des Gerätes.
• Verwenden Sie immer Topfhandschuhe, um das Gargut aus dem Backofen zunehmen bzw. hineinzulegen.
• Der Ofen davon auf keinen Fall mit Aluminiumfolie ausgegleidet werden, da er sich dadurch überhitzen konnte.
• Legen Sie während des Garens keine Gerichte oder Backbleche direkt auf den Ofenboden. Der Boden wurde dann so heißt, dass es zu Schäden am Gerät kommtkt.

Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten niemals unbeaufsichtigt. Diese können bei sehr hohen Temperatures in Brand geraten. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Schalten Sie stattdessen den Herd aus, und decken Sie die Pfanne mit ihrem Deckel oder einer Feuerdecke zu.

• Wenn das Gerät längerere Zeit nicht benutzt wird, schalten Sie den Netzhauptschalter aus.
• Achten Sie stets darauf, dass die Einstellknöppe in der Stellung „0" (Aus) stehen, wenn das Gerät nicht verwendet wird.
  Die Backbleche kippen nach unten, wenn sie

herausbezogen werden. Sorgen Sie damit, dass kein heiliges Gargut verschüttet wird oder heruntertropft, wenn Sie es aus dem Backofen Herausnemen.

• Belasten Sie die Backofentür nicht, wenn sie geöffnet ist. Dabei kann sich die Backofentür verziehen, oder sie kann beschädigt werden.
• Hängen Sie keine Handtücher, Geschirrtücher oder Textilien auf das Gerät oder an die Griffe.

1.4WARNHINWEISE ZUR REINIGUNG UND WARTUNG

• Vergewissern Sie sich, dass die Spanningsversorgung zum Gerät Netzseitig unterbrochen ist, bevor jegliche Reinigungsa oder Wartungsarbeiten durchgeführt werden.
• Entfernen Sie nicht die Einstellknöppe, um das Bedienfeld zu reinigen.
• Um einen ordnungsgemäßen Betrieb sowie die größtmögliche Sicherheit für Ihr Gerät sicherzustellen, empfehlen wir, stets Original-Ersatzteile zu verwenden und bei Bedarf stets einen autorisierten Kundendienst zu rufen.

CE-Konformitätserklärung

Unsere Produkte entsprechen den geltenden EG-Richtlinien, -Beschlüssen und -Verordnungen sowie den Anforderungen der Normen, auf die verwiesen wird.

Dieses Gerät wurde ausschließlich für das Kochen zu Hause ausgelegt. Jegliche andere Verwendung, wie das Beheizen eines Raumes, ist unsachgemäß und gefährlich.

Die Gebrauchsanweisungen gelten für mehrere Modelle.Möglicherweise gibt es Abweichungen zwischen der Gebrauchsanweisung und Ihr Modell.

Entsorgung von Altgeräten

Das Symbol der durchgestrichen

Abfallonne auf Rädern auf dem

Produkt oder seiner Verpackung

bedeutet, dass das Gerät nicht im Hausmull entsorgt werden darf, sondern eine separate Entsorgung erfordert. Sie konnen das Altgerät kostenfrei bei einer geeigneten communalen Sammelstelle für Elektro- und Elektronikaltgeräte, z.B. einem Wertstoffhof, abgeben Die Adressen erhalten Sie von ihrer Stadt- bzw. Kommunalverwaltung. Alternativ konnen Sie keine Elektroaltgeräte mit einer Kantenlänge bis zu 25 cm bei Handlern mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mind. 400 m2 oder Lebensmittelhandlern mit einer Gesamtverkaufsfläche von mind. 800 m2, die zumindest mehrmals im Jahr Elektro- und Elektronikgeräte anbieten, unentgeltlich zurückgeben.

Größere Altgeräte können beim Neukauf eines Geräts der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, bei einem entsprechenden Handler kostenfrei zugrückgegeben werden. Bezüglich der Modalitäten der Rückgabe eines Altgeräts im Fall der Auslieferung des neuen Geräts, wenden Sie sichitte an ihren Handler.

Bitte Entnehmen Sie – sofern möglich – vor der Entsorgung des Produkts sämtliche Batterien und Akkus sowie alle Lampen, die zerstörungsfrei entnommen werden können.

Wir weisen darauf auf hin, dass Sie für die Löschung personenbezogener Daten auf dem zu entsorgenden Gerät selbst verantwortlich sind.

2. Installation und Vorbereitung für den Gebrauch

WARNING:Das Gerät muss von einem autorisierten Servicemitarbeiter oder einem qualifizierten Techniker gemäß den Hinweisen in dieser Gebrauchsanweisung und unter Einhaltung der geltenden lokalen Vorschriften installiert werden.

• Eine unsachgemäß Installation kann zu Personen- und Sachschäden führen, für die der Hersteller keine Haftung übernimmt und die nicht von der Garantie abgedeckt sind.
• Überprüfen Sie vor der Montage des Geräts, dass der vom Energieversorger geleiferte Strom (elektrische Spannung und Frequenz) mit der Einstellung des Geräts kompatibel ist. Die Anschlusswerte für diese Gerät sind auf dem Typenschild angegeben.
  Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheitsbestimmungen, sach- und ordnungsgemäßes Recycling usw.).
• Wenn das Gerät mit Herausnehmbaren Einschubführungen (für Ofengitter) ausgestattet ist und die Gebrauchsanweisung Rezepte wie Joghurt enthalt, müssen für diese die Ofengitter halten und muss der Ofen im darauf vorgesehenen Garmodus betrieben werden. Informationen zum Entfernen der Ofengitter finden Sie im Abschnitt REINIGUNG UND WARTUNG.

2.1 HINWEISE FÜR DEN INSTALLATEUR Allgemeine Hinweise

Nachdem Sie die Verpackung von dem Gerät und dem Zubehör entfernt haben, vergewissern Sie sich, dass keine Schäden vorhanden sind. Wenn Sie einen Schaden vermuten, verwenden Sie das Gerät nicht, und wenden Sie sich umgehend an einen autorisierten Servicemitarbeiter oder einen qualifizierten Techniker.
- Stellen Sie sicher, dass sich in der direkten Höhe des Gerätes keine entzündlichen oder brennbaren Materialien wie Gardinen, Öl, Kleidung usw. befinden, die in Brand geraten können.

Die Arbeitsplatte und Mobel, die das Gerät umgeben, müssen aus Materialien gefertigt sein, die Temperatren von über 100^ standhalten konnen.
Das Gerät sollte nicht direkt über einem Geschirrspüler, einem Kühlschrank, einem Gefrierschrank, einer Waschmaschine oder einem Wäschetrockner installiert werden.

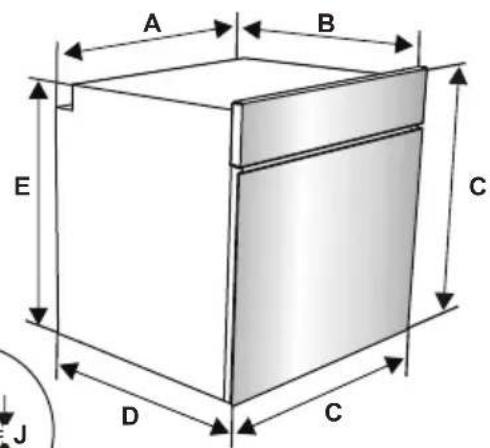

2.2 EINBAUEN DES BACKOFENS

Die Geräte werden mit Montagekits gefleiert und können in eine Arbeitsplatte mit geeigneten Abmessungen eingebaut werden.Die Einbaumaße des Kochfeldes und des Backofens sind in der Tabelle unter aufgeführrt.

A (mm)	557 min./max.	F (mm) 560/580
B (mm)	550 min.	G (mm) 555
C (mm)	595 min.	H/I (mm) 600/590
D (mm)	575 min.	J/K (mm) 5/10
E (mm)	576

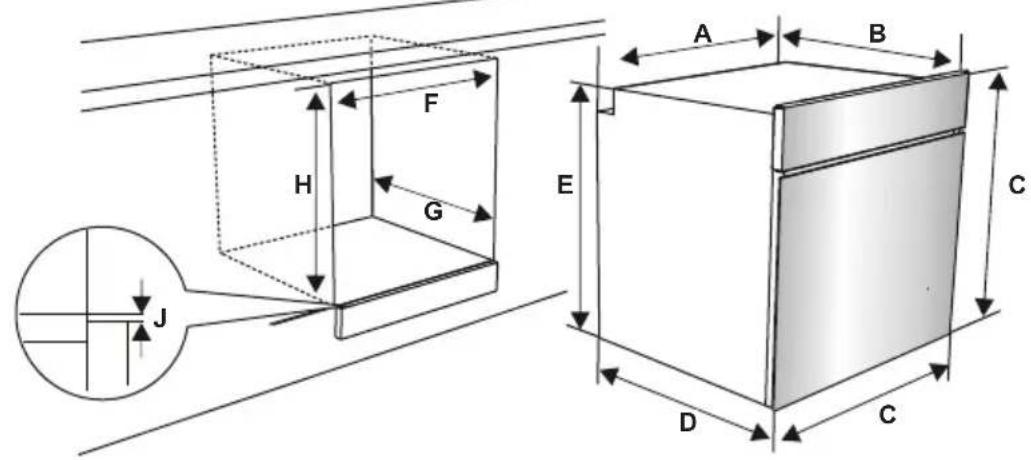

Einbau unter einer Arbeitsplatte

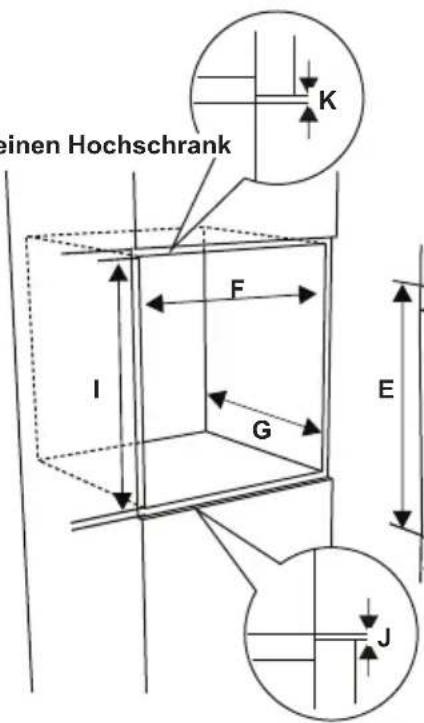

Einbau in einen Hochschränk

Nachdem alle elektrischen Anschlüsse ausgeführrt wurden, den Backofen in den Einbauschrank einschieben.Die Backofentür öffnen, und die 2 Schrauben in die Lücher im Rahmen des Backofens einschrauben.Bei an der Schrankoberfläche anliegendem Geräterahmen die Schrauben festziehen.

2.3 ELEKTRISCHER ANSCHLUSS UND SICHERHEITSHINWEISE

WARNING:Der elektrische Anschluss

des Geràtes muss von einem

autorisierten Servicemitarbeiter oder

einer qualifizierten Elektrofachkraft gemäß den Hinweisen in dieser

Gebrauchsanweisung und unter Einhaltung der geltenden lokalen Vorschriften durchgeführt werden.

WARNING:Das Gerät muss geerdet sein.

• Vor dem Anschluss des Gerätes an die Spannungsvorsorgung, die Übereinstimmung der Nennspannung des Gerätes (auf dem Typenschild angegeben) mit der anliegenden Netzversorgungsspannung sicherstellen, und die Netzverkabelung muss für die Leistungsaufnahme des Gerätes ausgelegt sein (ebenfalls auf dem Typenschild angegeben).
• Sicherstellen, dass für den Anschluss isolierte Kabel verwendet werden. Bei einem falsch ausgeführten Anschluss kann das Gerät beschädigt werden. Ein beschädigtes Netzkabelarf nur von einer qualifizierten Fachkraft ausgetauscht werden.
• Keine Adapter, Mehrfachsteckdosen und/oder Verlängerungskabel verwenden.
  Das Netzkabel muss von bereits Teilen des Gerätes ferngehalten werden und damit nicht gebogen oder gequetscht werden. Andernfalls kann das Kabel beschädigt und ein Kurzschluss verursacht werden.
• Wird das Gerät nicht mit einem Stecker angeschlossen, muss ein allpoliger Trennschalter (mit mindestens 3 mm Kontaktabstand) zwischengeschaltet werden, um die Sicherheitsvorschriften zu erfüllen.
• Das Gerät ist für eine Spannungsvorsorgung mit ausgelegt 220-240V. Wenn am Anschlussort eine andere Spannungsvorsorgung anliegt, an einen autorisierten Servicemitarbeiter oder eine qualifizierte Elektrofachkraft wenden.
  Das Netzkabel (H05VV-F) muss lang genug sein, damit es auch bei vor

dem Einbauschrank stehendem Gerat angeschlossen werden kann.

• Sicherstellen, dass alle Anschlüsse ordnungsgemäß festgezogen sind.
• Das Anschlusskabel mit einer Kabelschelle zugentlasten und die Abdeckung schreiben.

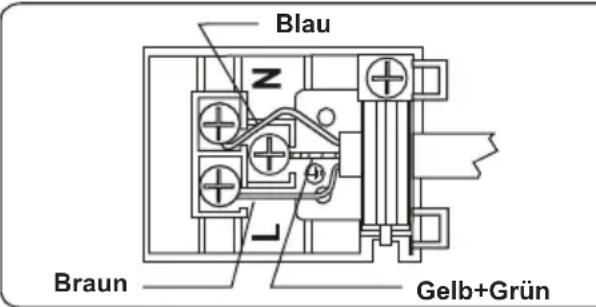

• Der richtige Klemmenanschluss ist auf dem Anschlusskasten dargestellt.

3.PRODUKTMERKMALE

Wichtig: Die Merkmale der einzelnen Produkte können sich untersuchen und Ihr Gerät sieht möglicherweise anders aus als auf den Abbildungen.

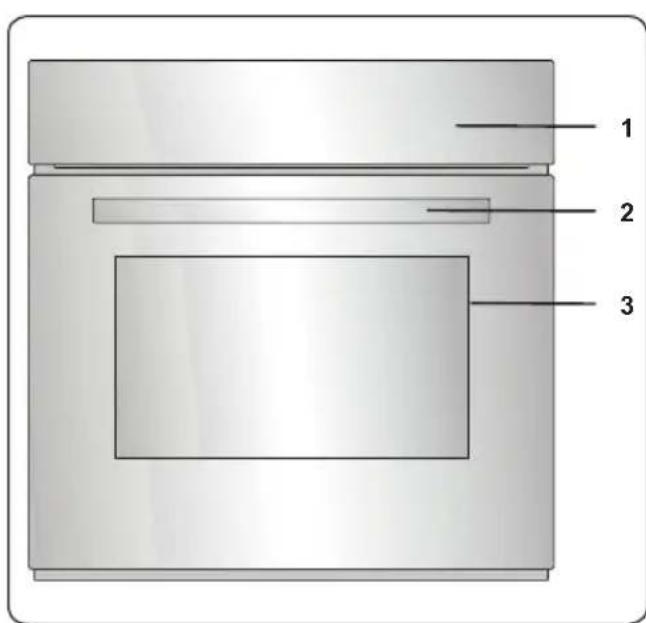

Listeder Komponenten

1.Bedienfeld
2.Backofentürgriff
3.Backofentür

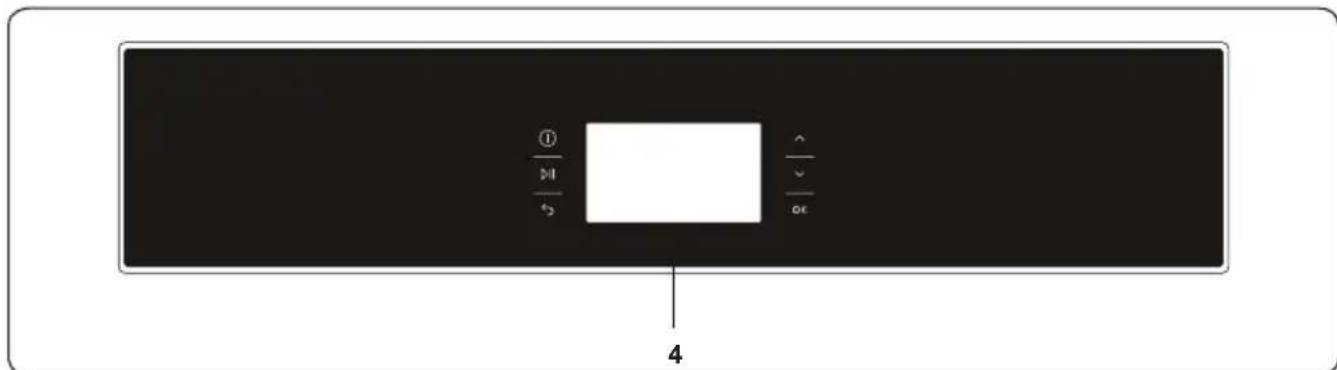

Bedienfeld

4.Timer

4. Verwendendes Produkts

Backofenkunften

• Die Funktionen Ihres Backofens können je nach Modell abweichen.

Backofenlampe:Es
wird nur die
Backofenlampe
eingeschaltet. Sie
bleibt während der gesamten Dauer der Garfungtion
eingeschaltet.

Auftau-Funktion:Die Warnleuchten des Backofens werden eingeschaltet, und der Lüfter gezehn in Betrieb. Um die Auftau-Funktion zu

verwenden, legen Sie das Tiefkuhlgericht auf die von unter gesehen dritte Einschubebene des Backofens. Es wird empfohlen, ein Blech unter dem Tiefkuhlgericht zu platzieren, um das beim Schmelzen von Eis entstehende Wasser aufzufangen. Bei dieser Funktion werden die Speisen nicht gegart oder gebacken, sondern lediglich schneller aufgetaut.

Turbo-Funktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Ringheizelement und der Lüfter gehen in

Betrieb. Die Turbo-Funktion sorgt fur eine gleichmäßige Wärmeverteilung im Backofen. Dadurch wird das Gargut auf allen Einschubebenen gleichmäßig gegart. Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.

Ober- und Unterhitze:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und die Heizelemente fur Ober- und Unterhitze beginnen zu

heizen. Bei Ober- und Unterhitze wird die Wärme so abgestrahl, dass das Gargut gleichmäßig gegart wird. Dadurch eignet sie sich hervorragend für Gebäck, Kuchen, Nudelauflauf, Lasagne und Pizza. Es wird empfohlen, den Ofen 10 Minuten lang vorzuheiten und bei dieser Funktion auch nur eine Einschubebene zu verwenden.

Umluft-Funktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und die Heizelemente fur Ober- und Unterhitze sowie der

Lüfter gehen in Betrieb. Diese Funktion ist besonders für das Backen von Gebäck geeignet. Das Gargut wird über die Heizelemente für Ober- und Unterhitze im Backofen gegart, und der Lüfter zirkuliert die Luft, damit ein leichter Grilleffekt erzielt wird. Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.

Pizzafunktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Ringheizelement, das Heizelement fur

Unterhitze sowie der Lüfter gehen in Betrieb. Diese Funktion eignet sich ideal zum Schnellen und gleichmäßigen Backen von Gargut wie Pizza. Wahrend der Lüfter eine gleichmäßige Wärmeverteilung im Backofen gewährleistet, sorgt die Unterhitze für das richtige Ausbacken des Garguts.

Grill-Funktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Grillheizelement beginnnt zu heizen.

These Funktion wird zum Grillen und Rosten von Gargut auf den oberen Einschubebenen des Backofens verwendet. PinseIn Sie den Rost leicht mit OI ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts. Schieben Sie stets eine Fettpfanne unter dem Gargut ein, um heruntertropfendes OI oder Fett aufzufangen. Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.

Warning:Beim Grillen muss die Backofentur geschlossen bleiben, und die Temperatur solle auf 190^ estellt werden.

Schnellgrill-Funktion:Das

Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Grillheizelement sowie

das Heizelement für Oberhitze beginnen zu heizen. Diese Funktion wird zum Schnellgrillen und Grillen von Gargut mit größerer Oberfläche, wie Fleisch, verwendet. Verwenden Sie die oberen Einschubebenen des Backofens. Pinsen Sie den Rost leicht mit Öl ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts. Schieben Sie stets eine Fettpfanne unter dem Gargut ein, um heruntertropfendes Öl oder Fett aufzufangen. Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.

Warning:Beim Grillen muss die

Backofentur geschlossen bleiben, und die Temperatur sollte auf 190^ eingestellt werden.

Doppel-Grill- und Umluft-Funktion:Das

Backofenthermostat und die Warnleuchten werden eingeschaltet, und das

Grillheizelement, das

Heizelement für Oberhitze sowie der Lüfter gehen in Betrieb. Diese Funktion wird zum Schnellgrillen, zum Grillen von voluminoserem Gargut und zum Grillen von Gargut mit größerer Oberfläche verwendet. Mit dem Heizelement für Oberhitze, dem Grillheizelement und dem Lüfter wird ein gleichmäßiges Garen des Garguts sichergestellt. Verwenden Sie die oberen Einschubebenen des Backofens. Pinseln Sie den Rost leicht mit Öl ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts. Schieben Sie stets eine Fettpfanne unter dem Gargut ein, um heruntertropfendes Öl oder Fett aufzufangen. Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.

• Warning: Beim Grillen muss die Backofentür geschlossen bleiben, und die Temperatur solle auf 190^ gestellt werden.

4.1 GARTABELLE

Funktion	Speisen	←→	○ min.
Ober- und Unterhitze	Blätterteig 2 -	3 - 4 170-190	0 35-45
	Kuchen 2 -3	- 4 170-190	30-40
	Kekse 2 -3	- 4 170-190	30-40
	Schmorgericht 2	175-200 40	-50
	Hähnchen 2 -	3 - 4 200 45	-60
Umluft	Blätterteig 2 -	3 - 4 170-190	0 25-35
	Kuchen 2 -3	- 4 150-170	25-35
	Kekse 2 -3	- 4 150-170	25-35
	Schmorgericht 2	175-200 40	-50
	Hähnchen 2 -	3 - 4 200 45	-60
Turbo	Blätterteig 2 -	3 - 4 170-190	0 35-45
	Kuchen 2 -3	- 4 150-170	30-40
	Kekse 2 -3	- 4 150-170	25-35
	Schmorgericht 2	175-200 40	-50
Grillen	Gegrilte Fleischklöse	5 200	10-15
	Hähnchen * 190	50-60
	Koteletts 4 - 5	200 15-25
	Rindersteak 5	200 15-25

*Wenn vorhanden mit Brathihnchen-Spieß garen.

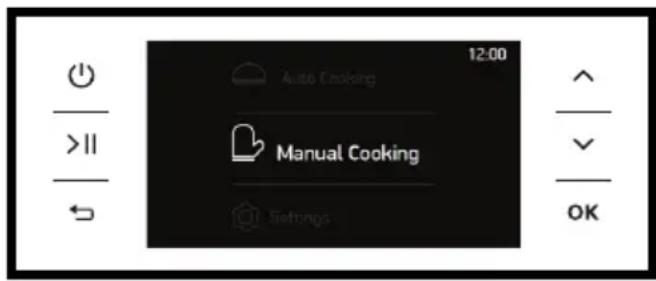

4.2 VERWENDEN DER BEDIENEINHEIT

Die Bedieneinheit besteht aus einem einfarbigen 4,3-Zoll-LCD-Bildschirm mit 6 entsprechenden Touch-Tasten.Die Funktionswisse der Touch-Tasten wird im Folgenden beschreiben.

Beschreibung der Modi
Ø	Ein/Aus	Ä	Nach oben/Erhöhen
>II	Start/Stopp	√	Nach unten/Verringern
←	Zurück Auswählung	OK

Die Bedieneinheit ist so ausgelegt, dass der Benutzer mit den integrierten Garfunktionen problemlos professionelle Rezepte umsetzen kann.

Die Menus der Bedieneinheit, wie die Menus zum manuellen oder automatischen Kochen, und deren Einstellungen werden im Folgenden bereits beschrieben.

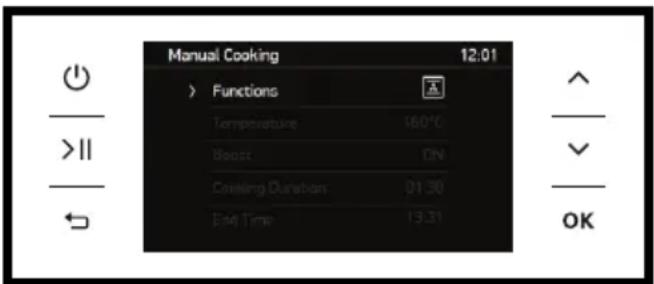

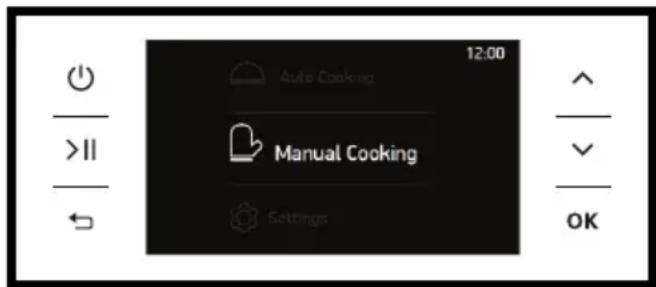

ManuellesKochen

Sie können zum manuellen Koch eine der 7 Garfunktionen, die Temperatur, die Schnellaufheizfunktion, die Kochzeit sowie die Gar-Endzeit einstehen.Gehen Sie wie unter beschrieben vor, um im Menu zum manuellen Kochen zu navigieren.

• Mit den Tasten Nach oben und Nach unten im Hauptmenü navigieren.
• Den Menüeintrag „Manuelles Kochen“ auswahlen, und mit der Taste OK bestätigten.

Um jegliche Einstellungen vorzunehmen, navigieren Sie über die Tasten Nach oben und Nach unter zu der gewünschten

Funktion. Wahlen Sie die Einstellung aus, indem Sie sie mit der Taste OK bestätigen. Daraufhin blinkt die ausgewählte Funktion. Nehmen Sie die jeweilige Einstellung über die Tasten Nach oben und Nach unter vor, während die jeweilige Funktion blinkt.Die Einstellung wird übernommen, wenn Sie auf OK drucken.

Wenn fur die Kochzeit der Wert 00:00 eingestellt ist, wird das Gargut so lange gegart, bis Sie den Backofen uell ausschalten.

Die Garzeit kann nicht eingestellt werden, wenn die Grillfunktionen aktiviert sind. Wenn die Garzeit vor dem Aktivieren der Grillfunktionen eingestellt wurde, wird die Garzeit nach dem Aktivieren der Grillfunktionen gelöscht.

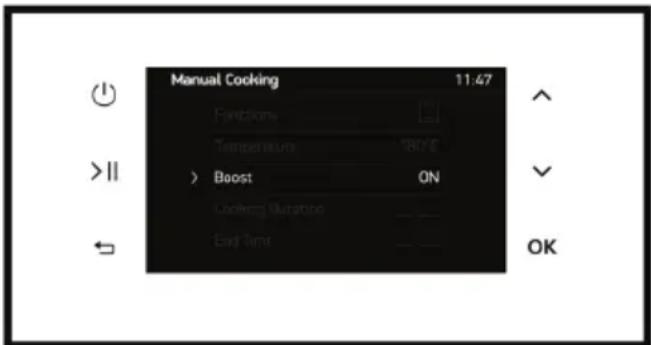

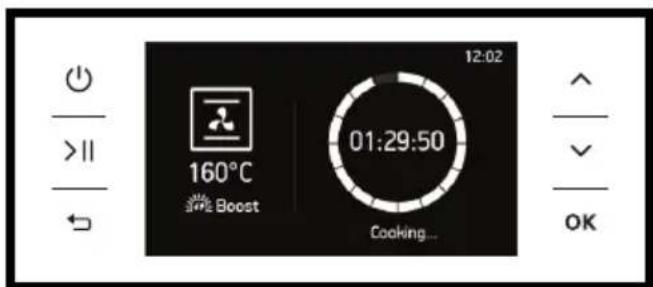

Schnellheizen-Funktion

Wahlen Sie zum Einstellen der Schnellheizen-Funktion „Schnellheizen" mit der OK-Taste, sobald diese Option auf dem Bildschirm erscheint. Wahlen Sie dann die gewünschte Einstellung mit der OK-Taste aus.

Verwenden Sie diese Funktion, um den Ofen sochnellwie möglich auf die gewünschte Temperatur zu erhitzen.Dieser Modus ist nicht zum Garen geeignet.

• Verwenden Sie diese Funktion, um den Ofen sochnell wie möglich auf die gewünschte Temperatur zu erhitzen. Dieser Modus ist nicht zum Garen geeignet.

Um einen Garvorgang zu starten, auf die Taste Start/Stopp tippen. Daraufhin wird der Gar-Bildschirm angezeigt.

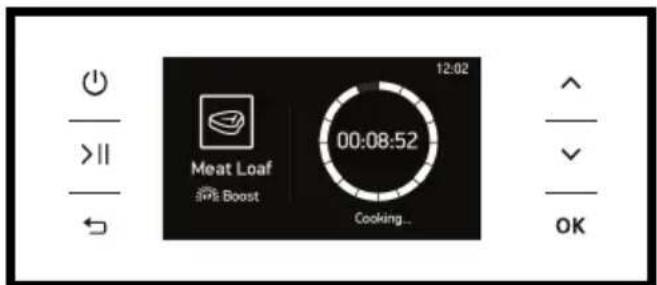

Gar-Bildschirm

Die Taste Start/Stopp dient zum Anhalten und Fortsetzen des Garvorgangs.
- Durch Tippen auf die Tasten Nach oben und Nach unter kann die Temperatur eingestellt werden.
Die Taste Zurück dient zum Navigieren zwischen der Backofenfunktion, der Temperatur und der Garzeit, während eine beliebige Garfunktion aktiviert ist. Über die Tasten Nach oben und Nach unten können die Werte der einzelnen Einstellungen angepasst werden.
- Über die Taste Start/Stopp wird zurück zum Hauptmenü gewechselt. Über die Taste Zurück wird dann zurück zum Gar-Bildschirm gewechselt.

AutomatischesKochen

Die Bedieneinheit verfügt über integrierte, vordefinierte Rezeptfunktionen, die Sie im Menu „Automatisches Kochen" auswahlen können. Sie können ausschließlich den Name des gewünschten Gerichtes auswahlen.Im Gegensatz zu den Gar-Einstellungen können die Rezepteinstellungen nicht angepasst werden. Somit sind auch die Kochzeit und die Temperatur bereits voreingestellt. Gehen Sie wie unter beschrieben vor, um im Menu zum automatischen Kochen zu navigieren.

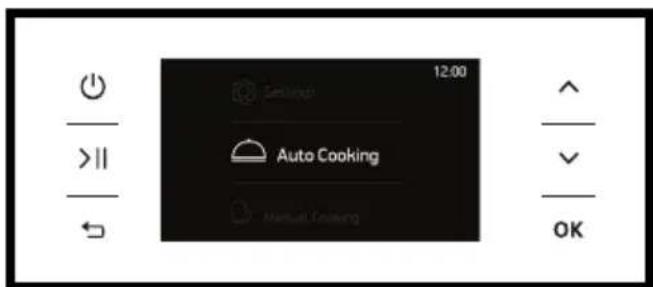

• Mit den Tasten Nach oben und Nach unter im Hauptmenu navigieren.
• Den Menüeintrag „Automatisches

Kochen" auswahlen, und mit der Taste OK bestätigen.

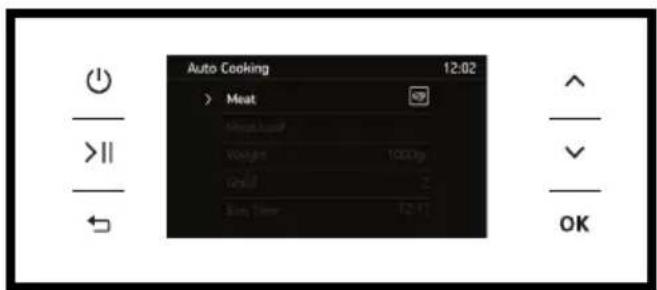

Im Menu zum automatischen Kochen können Sie die Kategorie, den Namen und das Gewicht für das gewünschte Rezept auswahlen. Die Gar-Endzeit kann ebenfalls eingestellt werden.

Um jeglichen Eintrag auszuwahlen, über die Tasten Nach oben und Nach unter im Menu zu dem Eintrag navigieren und mit der Taste OK bestätigten.Daraufhin blinkt die ausgewählte Festlegung. Wahrend die Festlegung blinkt, über die Tasten Nach oben und Nach unter den jeweiligen Wertändern.Die Auswahl mit der Taste OK bestätigten.

Schieben Sie das Gargut in die mittlere Einschubebene ein, um die bestmöglichen Resultate zu erzielen.

Drücken Sie die Taste Start/Pause, um den Garvorgang zu starten.Daraufhin wird der Gar-Bildschirm wie unter dargestellt angezeigt:

Gar-Bildschirm

Die Taste Start/Stopp dient zum Anhalten und Fortsetzen des Garvorgangs.
Um den Garvorgang zu stoppen und zum Hauptmenu zurückzukehren, die Taste Start/Stopp drucken und anschließend die Taste Zuruck.

Stufen

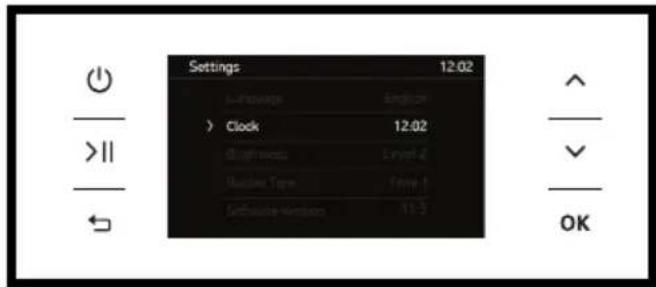

Im Menu „Einstellungen“ kann die Zeit, die Bildschirmhelligkeit, das akustische Signal und die Sprache angepasst werden.Zudem

konnen Sie Informationen zu der auf Ihrm Backofen installierten Softwareversion anzeigen.

Um jeglichen Eintrag auszuwahlen, über die Taten Nach oben und Nach unter im Menu zu dem Eintrag navigieren und mit der Taste OK bestätigen.Daraufhin blinkt die ausgewählte Festlegung. Wahrend die Festlegung blinkt, über die Taten Nach oben und Nach unter den jeweiligen Wertändern.Die Auswahl mit der Taste OK bestätigen.

4.3 ZUBEHÖR

Der EasyFix-Gittereinsatz

Reinigen Sie das Zubehör vor der ersten Verwendung gründlich mit warmem Wasser, Spülmittel und einem weichen, sauberen Tuch.

• Setzen Sie das Zubehör an der richtigen Stelle in das Gerät ein.
• Zwischen der Lüfterabdeckung und dem Zubehör sollen den Sie mindestens 1 cm Abstand halten.
• Seien Sie beim Herausnahmen des Kochgeschirrs und/oder des Zubehörns aus dem Ofen vorsichtig. Heiße Speisen oder Zubehörteile können Verbrennungen verursachen.
  Das Zubehör kann sich bei Hitze verformen. Sobald es sich abgekühlt hat, erhalten es sein ursprüngliches Aussehen und seine ursprüngliche Leistung zurück.

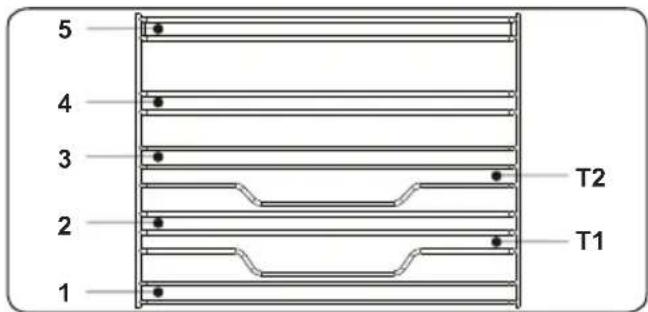

  Fächer und Gittereinsätze können auf

jeder Ebene von 1 bis 5 eingesetzt werden.

• Telescopschienen können auf den Ebenen T1, T2, 3, 4 und 5 eingesetzt werden.
• Ebene 3 wird für das Kochen auf einer Ebene empfohlen.
• Ebene T2 wird für das Kochen auf einer Ebene mit Telescopschienen empfohlen.
• Das Drehspieß-Drahtgitter muss auf Ebene 3 eingesetzt werden.
• Ebene T2 wird für die Drehspieß-Drahtgitter-Position mit Teeskopschienen verwendet.

****Das Zubehör kann je nach gekauftem Modell variieren.

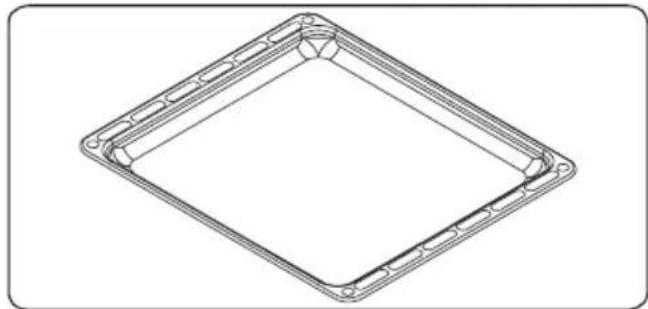

Flaches Backblech

Das flache Backblech eignet sich besonderss zum Backen von Gebäck.

Schieber Sie die Fettpfanne in eine beliebige Einschubebene bis ganz nach hinten ein, um den ordnungsgemänen Sitz zu gewährleisten.

Kombirost

Der Kombirost eignet sich hervorragend zum Grillen oder zum Garen von Gargut in für Backöfen geeignetem Kochgeschirr.

Warning: Setzen Sie

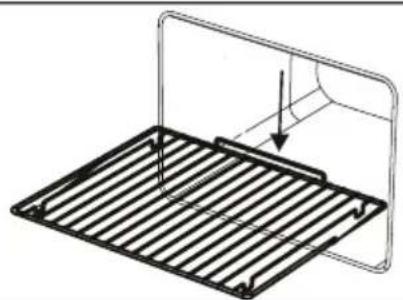

Setzen Sie den Kombirost in die passende Einschubebene in den Garraum ein, und schiben Sieihn bis ganz nach hinten durch.

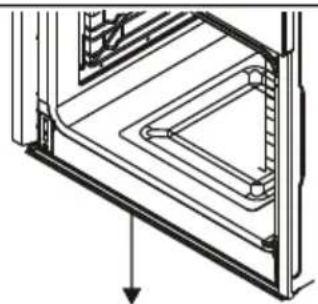

Wasserablauf

In einigen Garsituationen kondensiert Wasser an der Innenschibe der Backofentur.Dies ist keine Fehlfunktion des Gerates.

Öffnen Sie die Backofentür bis zur Grillposition und halten Sie sie ca. 20 Sekunden in dieser Stellung.

Dabei tropf das Wasser in den Wasserablauf.

Lassen Sie den Backofen abkühlen, und wischen Sie die Innenseite der Backofentür mit einem trockenen Tuch ab. Diese Vorgehensweise muss regelmäßig angewendet werden.

5. REINIGUNG UND WARTUNG

5.1 REINIGUNG

WARNING: Schalten Sie das Gerät vor der Reinigung aus, und setzen Sie es abkühlen.

Allgemeine Hinweise

Vor der Verwendung an Ihr Gerät prufen, ob die verwendeten Reinigungsmittel geeignet sind und vom Hersteller empfohlen werden.

Ausschließlich Reinigungsgel oder flüssigkeiten verwenden, die keine Partikel enthalten.Keine atzenden (korrosiven) Gels, Scheuerpulver, Stahlwolle oder harten Gegenstände verwenden, da diese die Herdoberfläche

beschädigen können.

Keine Reinigungsmittel mit Partikeln verwenden, da dadurch Glasoberflächen, emailierte

Oberflächen und/oder lackierte Oberflächen an Ihr Gemärk bestehigt werden können.

• Wenn Flüssigkeiten überlaufen, diese sofort entfern, um Beschädigungen an Teilen zu vermeiden.

Keine Teile des Gerätes mit einem Dampfstrahlreiniger reinigen.

Reinigen des Garraums des Backofens

• Der Garraum von emailierten Backofen lassst sich am besten reinigen, wenn der Backofen noch warm ist.
• Den Backofen nach jedem Gebrauch mit einem weichen in Seifenwasser eingetauchten Lappen auswischen. Anschließlich den Backofen erneut mit einem feuchten Tuch auswischen und dann trocknen wischen.
• Es ist möglicherweise gelegentlich ein Flüssigreiniger erforderlich, um den Backofen vollständig zu reinigen.

Reinigen der Glasteile

Die Glasteile an Ihrem Gerät regelmäßig reinigen.
Die Glasteileinnen und außen mit einem Glasreiniger reinigen. Anschließend abspulen, und mit einem trockenen Tuch grundlich trockenwischen.

Reinigen von Edelstahlteilen (sofern vorhanden)

Die Edelstahlteile an Ihrem Gerät regelmäßig reinigen.
Die Edelstahlteile mit einem weichen, ausschließlich in Wasser eingetauchten Tuch reinigen. Anschließend mit einem trockenen Tuch gründlich trockenwischen.

Die Edelstahlteile nicht reinigen, wenn sie noch heißt sind vom Gebrauch.

Essig, Kaffee, Milch, Salz, Wasser, Zitrone oder Tomatensaft nicht zu lange auf Edelstahlteilen belassen.

Reinigung lackierter Oberflächen (falls vorhanden).

• Entfernen Sie Flecken von Tomaten, Tomatenmark, Ketchup, Zitrone, Öl, Milch, zuckerhaltigen Lebensmitteln, zuckerhaltigen Geträngen und Kaffee sowie mit einem in warmes Wasser getauchten Tuch. Wenn solche Flecken auf den Oberflächen eingetrocknet sind, sollen den Sie sie NICTT mit harten Gegenständen (Messerspitzen, Metall-oder Kunststoff-Scheuerschwämme, oberflächenschädigende Spülschämme) oder mit stark alkoholhaltigen Reinigungsmitteln, Fleckentfernernern, Entfettungsmitteln oder die Oberflächen angreifenden Chemikalien abreiben. Sonst kann es zu Korrosion an den pulverlackierten Oberflächen kommt, und konnen dauerhafte Flecken entstehen. Der Hersteller übernimmt keine Verantwortung für Schäden durch die Verwendung von ungeeigneten Reinigungsmprodukten oder -methoden.

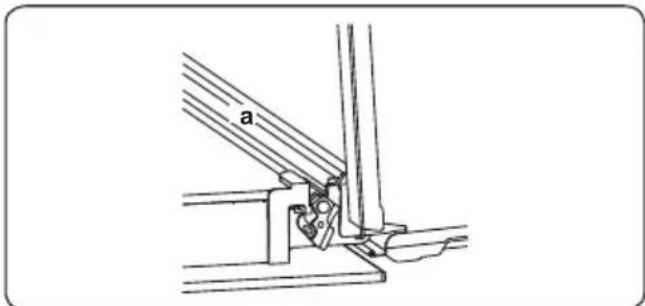

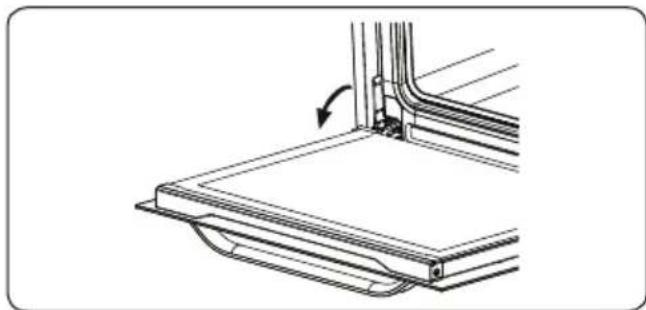

AusbauenderBackofentur

Sie müssen vor dem Reinigen der Innenscheibe des Backofens die Backofentür wie unter dargestellt Herausnahmen.

1.Die BackofenturÖffnen.

2.Den Sicherheitsbürger mit einem Schraubendreher bis zum Anschlag offen.

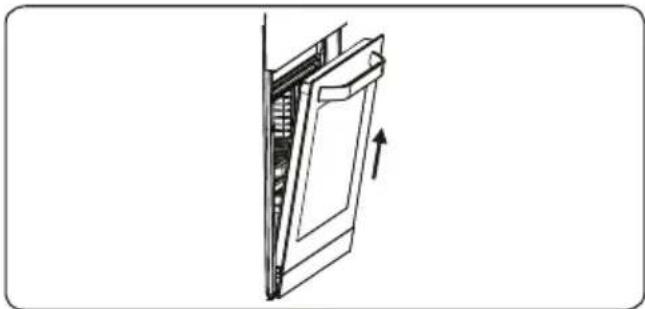

3.Die Tur bis kurz vor die geschlossene Position schlieben, in dieser Stellung in ihre Richtungziehen und abnehmer.

Ausbauen des Seitengitters

Ziehen Sie das Seitengitter wie in der Abbildung dargestellt Heraus, um es auszubauen. Nachdem Sie es aus den Halteklammern a gelost haben, schiben Sie es nach oben.

5.2 WARTUNG

WARNING:Das Gerät sollte ausschließlich von einem autorisierten Servicemitarbeiter oder einem fizierten Techniker gewartet werden.

Auswechseln der Backofenlampe

WARNING: Schalten Sie das Geräte vor dem Auswechseln der Backofenlampe aus, und setzen Sie aufkühlen.

Die Streuschaeibe abnehmen, und die

Gluhlampe herausnehmen.

Die neue Gluhlampe (hitzebeständig bis 300^ ) anstelle der alten Gluhlampe (230 V, 15-25 Watt, Typ E14) einsetzen.
Die Streuscheibe wieder einsetzen. Nun ist der Backofen wieder einsatzbereit.
- Dieses Gerät enthalt eine Lichtquelle der Energieeffizienzklasse G.
- These Lichtquelle kann vom Endnutzer nicht ersetzt werden. Dies ist Aufgabe des Kundendienstes.
Die mitgelieferte Lichtquelle ist nicht für andere Anwendungen bestimmt.

Durch einen Fachmann austauschbare Lichtquelle

Die Backofenlampe ist speziell für den Betrieb in Haushaltskochgeräten ausgelegt. Sie eignet sich nicht zur

Raubbeleuchtung.

6. FEHLERBEHEBUNG UND TRANSPORT

6.1 FEHLERBEHEBUNG

Wenn an Ihr gemäß weiterhin ein Fehler vorliegt, nach dem Sie die unter aufgeführten grundlegenden Schritte zur Fehlerbehebung befolggt haben, wenden Sie sich an einen autorisierten Servicemitarbeiter oder einen qualifizierten Techniker.

Fehler Mögliche Ursache Lösung
Der Backofen kann nicht eingeschaltet werden.	Die Spanningsversorgung ist ausgeschaltet.	Stellen Sie safer, dass dieSpanningsversorgung vorhanden ist.Stellen Sie safer, dass die anderenKüchengeräte funktionieren.
Keine Hitze oder Backofen erwartet sich nicht.	Der Temperaturwahlschalter desBackofens ist falsch eingestellt.Die Backofentür wurde offen gelassen.	Stellen Sie safer, dass derTemperaturwahlschalter des Backofensordnungsgemäß eingestellt ist.
Die Backofenlampe leuchtet nicht.	Die Backofenlampe ist ausgefallen.Die Spanningsversorgung wurdegetrennt oder ist ausgeschaltet.	Ersetzen Sie die Backofenlampeentsprechend den Anweisungen.Stellen Sie safer, dass dieSpanningsversorgung eingeschaltet ist.
Der Garvorgang im Backofenist ungleichmäßig.	Es wird die falsche Einschubebene verwendet.	Stellen Sie safer, dass Sie dieempfohlenen Temperaturen undEinschubebenen verwendenÖffnen Sie die Backofentür nicht zu halten, es sei dann, das Gargutmust gewendet werden.Wenn Sie dieBackofentür halten Öffnen, hat dasgeringere Innentemperaturen zur Folgeund beeinträchtigt die Ergebnisse desGarvorgangs.
Die Timer-Tastenlassen sich nicht ordnungsgemäßdrücken.	Es haben sich Fremdkörperszwischen den Timer-Tastenangesammelt-touch-Bedienfeld: es ist zu vielFeuchigkeit auf dem Bedienfeld.Die Tastensperre ist aktiviert.	Entfernen Sie die Fremdkörpers, undversuchen Sie es erneut.Entfernen Sie die Feuchigkeit, undversuchen Sie es erneut.Prüfen Sie, ob die Tastensperre aktiviertist.
Der Backofenlüfter (sofernvorhanden) ist zu laut.	Die eingeschobenen Roste oder Bleche vibrieren.	Stellen Sie safer, dass der Backofengerade liegt.Stellen Sie safer, dass dieeingeschobenen Roste oder Bleche unddas Kochgeschirr nicht vibrieren oder ander Rückwand des Backofens anliegen.
Der Kühllüfter lauft nochweiter, nachdem derBackofen ausgeschaltetwurde.	Ein elektronisch geregelterBackofenlüfter dreht sich noch eineZeit weiter, um den Backofenzukühlen.	Der Lüfter schaltet sich automatischab, wenn die Elektronik ausreichendabgekühlt ist.
Der Backofen hat sich selbsttätig ausgeschaltet.	Elektronisch geregelte Backöfnschalten sich automatisch ab, wenn keine Funktion ausgewähl ist.	Wenn innerhalb einer bestimmten Zeitnach dem Einsatzlen oder nach demEnde eines Garprogramms keine weitereEinstellung mehr erfolgt, schaltet sich derBackofen automatisch ab, um Energie zu sparen.
Wird während einerluftergestütten Garfungtiondie Backofentür geöffnet,wird der interne Lüftergestoppt.	Bei elektronisch geregeltenBacköfen mit einem Turschalter wirddie Garfungtion angehalten, wenn die Tur geöffnet wird.	Dies ist ein normaler Vorgang, mit demverhindert wird, dass zuvielWärme entweicht.Wenn die Tur wieder geschlossen wird, wird der reguläreBetrieb wieder aufgenommen.
6.2 TRANSPORT Wenn Sie das Gerät transportieren*Müssen, tragen Sie es in der Originalverpackung. Befolgen Sie die Hinweiszeichen zum Transport auf der Verpackung.Befestigen Sie alle losen Teile mit Klebeband, um Beschädigungen an dem Produkt beim Transport zu verhindern. Wenn Ihnen die Originalverpackung nicht mehr zur Verfügung steht, bereiten Sie einen Transportkarton vor, in dem das Gerät und insbesondere dessen Oberflächen vor Beschädigung durch äußere Einflüsse geschützt sind.
7. TECHNISCHE DATEN 7.1 ENERGIEBLATT
Marke VEB24076
Modell VEB24076
Ofentyp Elektro
Gewicht kg 31.7
Energieeffizienzindex - konventionell 103.6
Energieeffizienzindex - Umluft 94.0
Energieklasse A
Energieverbrauch (Elektrizität) - konventionell kWh/Zyklus 0.87
Energieverbrauch (Elektrizität) - Umluft kWh/Zyklus 0.79
Anzahl Kavitären 1
Heizquelle		Elektro
Volumen	I	69
Dieser Ofen stimmt mit EN 60350-1 überein
Energiespartipps Ofen - Kochen Sie Mahlzeiten wenn möglich zur gleichen Zeit. - Halten Sie Vorheizzeiten kurz. - Verlangern Sie die Kochzeiten nichtURNötg. - Vergessen Sie nicht, den Ofen am Ende des Kochvorgangs abzuschalten. - Öffnen Sie nicht die Ofentür während des Kochvorganges.

6. DÉPANNAGE ET TRANSPORT

6.1. DÉPANNAGE

1.3. TIJDENS HET GEBRUK

2.2. ELEKTRISCHE AANSLUITING EN VEILIGHEID

4.1. Bereidingstabel

Functie	Gerechten			min.
Statisch	Bladerdeeg 2 -	3 - 4 170 -	190 35 - 45
	Taart 2 - 3 -	4 170 - 190	30 - 40
	Koekjes 2 - 3 -	4 170 - 190	30 - 40
	Stoofschotel 2	175 - 200 40	- 50
	Kip 2 - 3 -	4 200 45 - 60
Ventilator	Bladerdeeg 2 -	3 - 4 170 -	190 25 - 35
	Taart 2 - 3 -	4 150 - 170	25 - 35
	Koekjes 2 - 3 -	4 150 - 170	25 - 35
	Stoofschotel 2	175 - 200 40	- 50
	Kip 2 - 3 -	4 200 45 - 60
Turbo	Bladerdeeg 2 -	3 - 4 170 -	190 35 - 45
	Taart 2 - 3 -	4 150 - 170	30 - 40
	Koekjes 2 - 3 -	4 150 - 170	25 - 35
	Stoofschotel 2	175 - 200 40	- 50
Grill	Geroosterde gehaktballen	5 200	10-15
	Kip * 190 50 - 60
	Karbonade 4 -	5 200	15 - 25
	Biefstuk	5 200	15 - 25

Handmatige bereiding

Automatische bereiding

https://vestel-germany.de/de/

52453204
