BEDIENUNGSANLEITUNG HPP-i 12 Dantherm

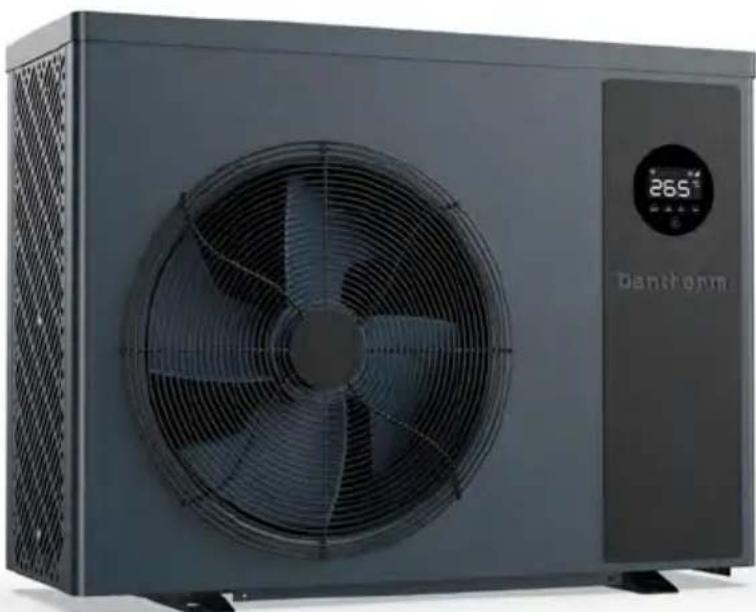

HPP-i / HPP-iw Wechselrichter-Wärmepumpen
Benutzer-Installationshandbuch 1007332 Ausgabe 5
GESUNDHEITS- UND SICHERHEITSWARNUNG
Dieses Produkt enthält elektrische und rotierende Teile. NUR qualifizierte, geschulte Personen dürfen an diesem Gerät arbeiten, das vor dem Entfernen der Abdeckplatten von der Stromversorgung getrennt werden muss.
Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder Personen, die nicht über die erforderlichen Erfahrungen und Kenntnisse verfügen, benutzt werden, sofern sie beaufsichtigt werden oder Anweisungen bekommen haben, wie das Gerät sicher zu benutzen ist und sie die damit verbundenen Gefahren verstehen. Kinder sollten mit dem Gerät nicht spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
GESUNDHEITS- UND SICHERHEITSWARNUNG .....2
1.0 EINFÜHRUNG 4
1.1 VORWORT....4
1.2 WARNHINWEISE 4
2.0 ÜBER IHRE WÄRMEPUMPE......8
2.1 TRANSPORT 8
2.2 ZUBEHÖR....8
2.3 OPTIONALES ZUBEHÖR....9
2.4 LEISTUNGSMERKMALE....10
2.5 BETRIEBSBEDINGUNGEN UND BETRIEBSBERECH....10
2.6 BETRIEBSARTEN....10
3.0 INSTALLATION ....11
3.1 AUFSTELLUNG UND LUFTSTROM....11
3.2 KÄLTEMITTEL TYP UND STANDORT DER INSTALLATION....14
3.3 POOLWASSERKREISLAUF 15
3.4 ROHRLEITUNGEN 16
3.5 PRÜFUNGEN BEI INBETRIEBNAHME....16
3.6 ELEKTROLYTISCHE KORROSION IN SWIMMINGPOOLS....17
3.7 ELEKTRISCHE VERDRAHTUNG UND STROMVERSORGUNG......17

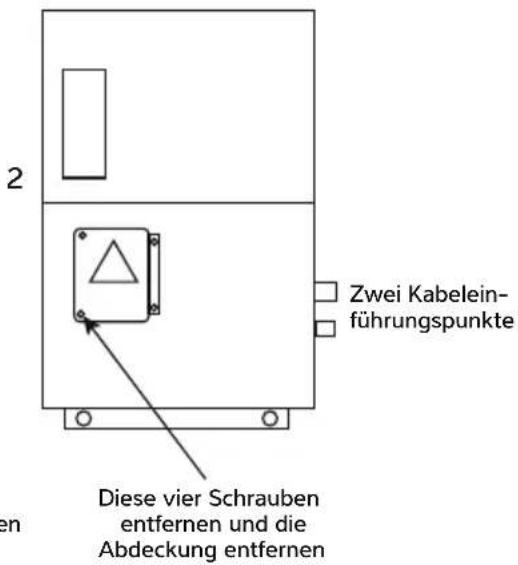

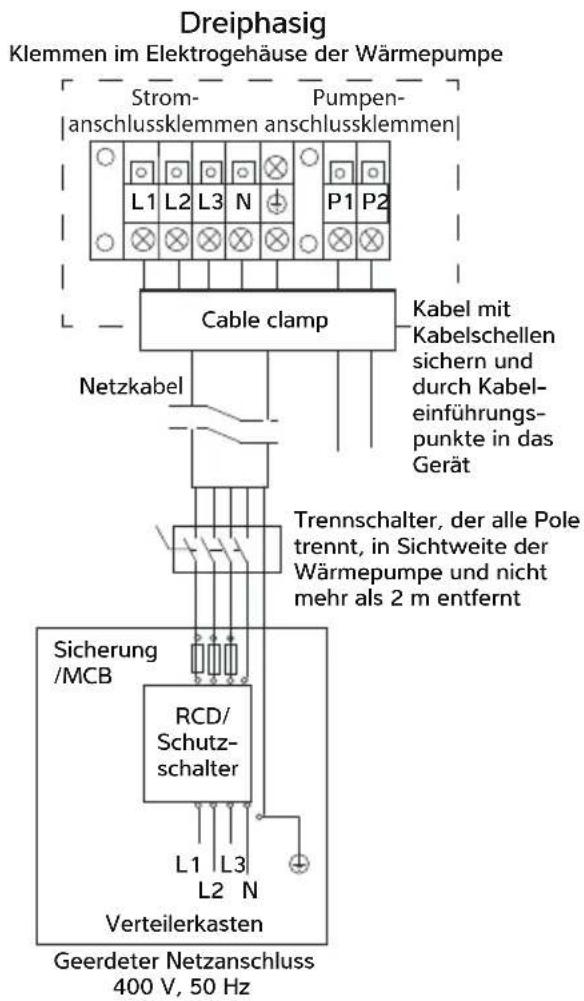

3.8 ANSCHLIESSEN DER WÄRMEPUMPE AN DIE STROMVERSORGUNG....18
3.9 SYNCHRONISIERUNG DER POOLPUMPE KLEMMEN P1 UND P2....19

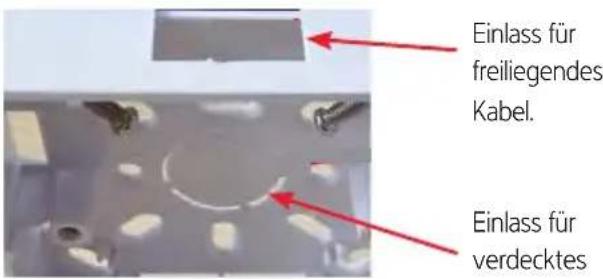

3.10 INSTALLIEREN DER OPTIONALEN FERNBEDIENUNG 20
4.0 VERWENDUNG IHRER WÄRMEPUMPE 22

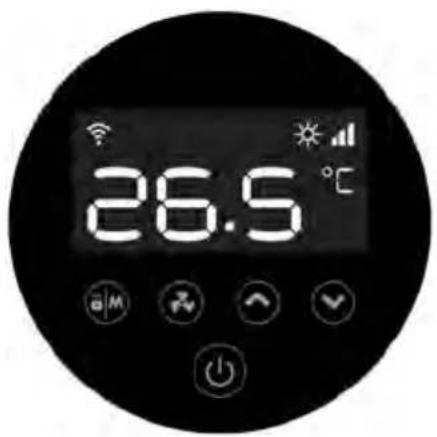

4.1 DAS TASTENFELD....22
4.2 BEDIENUNGSANLEITUNG 23

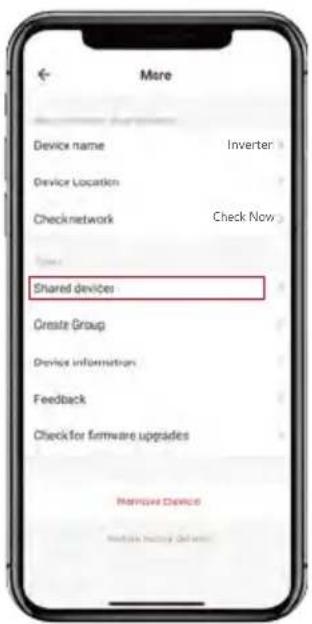

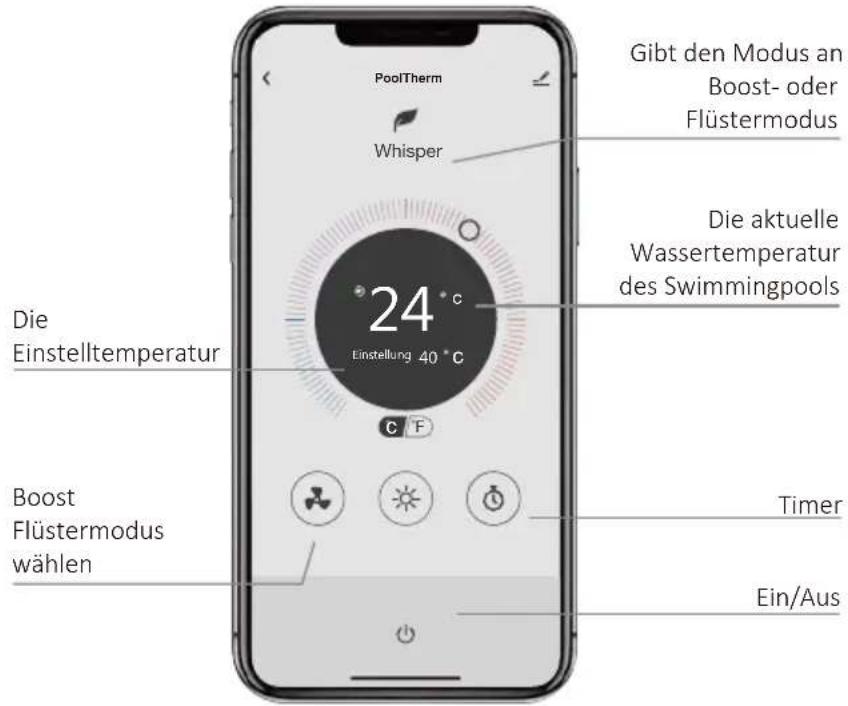

4.3 VERWENDUNG DER APP....24
4.4 VERWENDUNG DER OPTIONALEN FERNBEDIENUNG 30
4.5 DAS TASTENFELD....30
4.6 BEDIENUNGSANLEITUNG 31
5.0 ÜBERPRÜFUNGEN....32
5.1 FEHLFUNKTION DER WÄRMEPUMPE....32
5.2 SCHUTZCODES ....33
5.3 FEHLERCODES....34
6.0 WARTUNG....35
7.0 BEHEBUNG HÄUFIGER FEHLER....35
8.0 DATENBLÄTTER 36

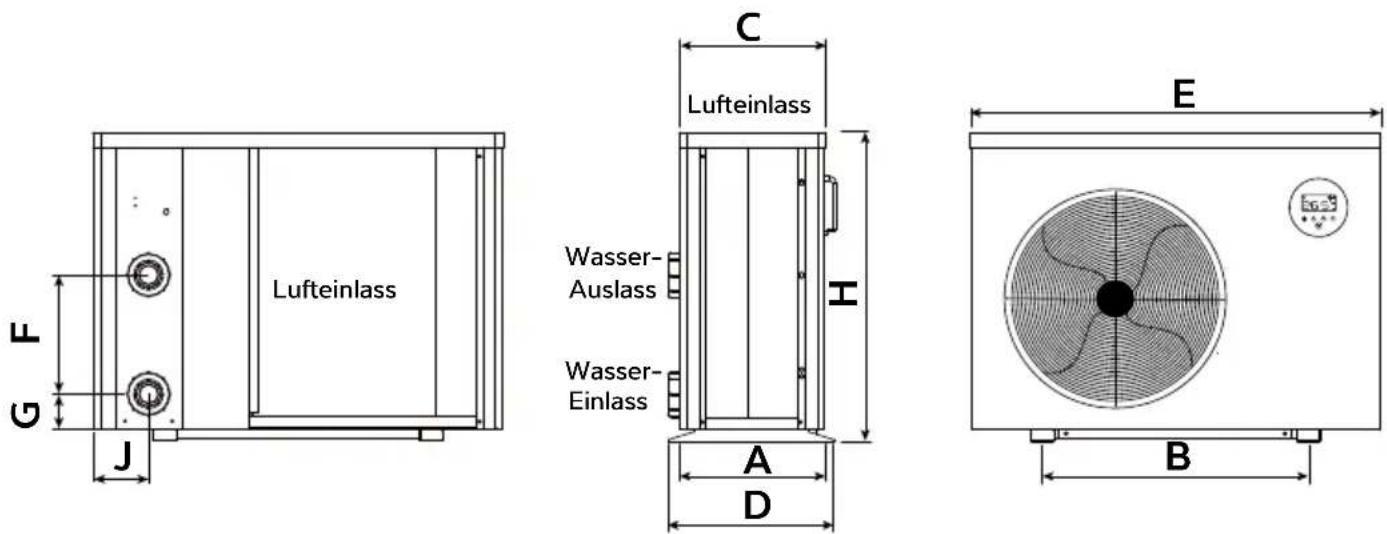

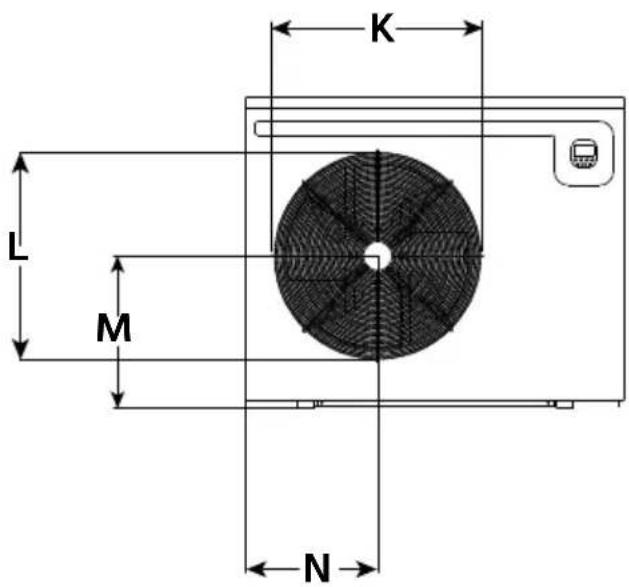

9.0 ABMESSUNGEN....38
9.1 ABMESSUNGEN 39
10.0 VORGEHENSWEISE BEIM EINWINTERN....40
10.1 WIEDERINBETRIEBNAHME NACH DEM EINWINTERN....40
11.0 GARANTIEBEDINGUNGEN 41
12.0 KONFORMITÄTSERKLÄRUNG....42
1.0 EINFÜHRUNG
1.1 VORWORT
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben, das auf einen geräuscharmen und energieeffizienten Betrieb ausgelegt ist. Es eignet sich ideal dafür, Ihren Pool auf umweltfreundliche Weise zu heizen.
Diese Anleitung enthält Informationen, die Sie für eine effektive Installation und einen effektiven Betrieb des Produkts benötigen. Bitte lesen Sie diese Anleitung sorgfältig durch und wenden Sie die korrekten Installations- und Bedienverfahren an.
Diese Anleitung richtet sich an Installateure und Endnutzer. Lesen Sie vor Gebrauch der Wärmepumpe die gesamte Anleitung. Zur Vermeidung von Personen- und/oder Materialschäden ist eine genaue Kenntnis des korrekten Betriebsablaufs des Geräts und aller Sicherheitsvorrichtungen erforderlich.
Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder Personen, die nicht über die erforderlichen Erfahrungen und Kenntnisse verfügen, benutzt werden, sofern sie beaufsichtigt werden oder Anweisungen bekommen haben, wie das Gerät sicher zu benutzen ist und sie die damit verbundenen Gefahren verstehen. Kinder dürfen mit dem Gerät nicht spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
1.2 WARNHINWEISE
Wichtige Sicherheitshinweise sind in dieser Anleitung enthalten und auf der Wärmepumpe gekennzeichnet.
Bitte lesen und befolgen Sie alle Sicherheitshinweise.
Das in dieser Wärmepumpe verwendete Kältemittel ist R32. Dieses Kältemittel ist umweltfreundlich, die Sicherheitshinweise müssen jedoch strikt eingehalten werden.
Das Zeichen WARNUNG weist auf eine Gefahr hin. Es weist auf ein Verfahren oder eine Vorgehensweise hin, die bei Nichtbeachtung zu Verletzungen führen können. Warnschilder und Verfahren müssen beachtet werden.
Stellen Sie im Falle eines vermuteten Kältemittelaustritts die Verwendung der Wärmepumpe ein und wenden Sie sich an die Serviceabteilung der Dantherm Group. info@dantherm.com
Treffen Sie folgende Vorkehrungen, um jegliche Gefahr zu vermeiden:
KÄLTEMITTELSICHERHEIT:
Diese Wärmepumpe enthält das Kältemittel R32. Arbeiten an der Kälteanlage, Reparatur und Entsorgung müssen von entsprechend qualifizierten und zugelassenen Technikern durchgeführt werden.
Reparatur, Wartung und Entsorgung müssen in der EU von für F-Gase zugelassenen Technikern durchgeführt werden.
Vor dem Durchführen von Lötarbeiten das Kältemittel vollständig entgasen. Lötarbeiten dürfen nur von Technikern durchgeführt werden, die gemäß EU 517/2014 geschult sind.
Vor Beginn von Wartungs- oder Reparaturarbeiten sind Risikobewertungen vorzunehmen.
Vor Beginn der Arbeiten sind geeignete Sicherheitsmaßnahmen zu treffen und Risikobewertungen vorzunehmen.
Versuchen Sie nicht, selbst an dem Gerät zu arbeiten. Wenden Sie sich an den qualifizierten Techniker, der die Arbeiten ausführt, um alle Anforderungen vor Beginn der Arbeiten festzulegen.
ZU VERMEIDENDE HANDLUNGEN (BETRIEB UND HANDHABUNG):
Seien Sie bei der Handhabung der Wärmepumpe besonders vorsichtig, um keine Beschädigungen zu verursachen, die zu einem Leck im Kühlkreislauf führen könnten.
Verwenden Sie zum Beschleunigen des Abtauens oder zum Reinigen keine anderen Mittel als die vom Hersteller empfohlenen.
Nicht anbohren oder verbrennen.
IM FALLE EINES FEUERS:
Bei einem Feuer können giftige Dämpfe entstehen. Im Falle eines Feuers müssen Sie den Raum so schnell wie möglich verlassen.
ANFORDERUNGEN AN DEN STANDORT:
Die Wärmepumpe enthält Kältemittel vom Typ R32, weshalb die folgenden Anforderungen an den Standort erfüllt sein müssen:
Die Wärmepumpe muss von Brandquellen oder offenen Flammen ferngehalten werden.
Die Wärmepumpe muss an einem Ort aufgestellt, betrieben und gelagert werden, an dem die Bodenfläche größer als die Mindestanforderungen ist, siehe Abschnitt 3.2.
Die Wärmepumpe muss in einem Raum ohne dauerhaft aktive Zündquellen (zum Beispiel: offenes Feuer, ein in Betrieb befindliches Gasgerät oder ein in Betrieb befindlicher Elektro-Lufterhitzer) gelagert werden.
Halten Sie die Lüftungsöffnungen während des Betriebs frei von Verstopfungen.
Verwenden oder lagern Sie keine brennbaren Gase oder Flüssigkeiten in der Nähe der Wärmepumpe.
Überprüfen Sie, ob es irgendwelche lokalen Vorschriften gibt, die Sie beim Installieren oder Lagern der Wärmepumpe beachten müssen.
Beachten Sie bitte, dass Kältemittel geruchlos sein können.
Die Installation muss von qualifizierten Personen in Übereinstimmung mit dieser Anleitung durchgeführt werden.
INSTALLATION:
Lesen Sie die Anweisungen vor Installation, Gebrauch und Wartung.
Wenn R32-Gas während des Installationsvorgangs austritt, beenden Sie die Installation umgehend und rufen Sie das Service-Center an.
Wenn eine Reparatur erforderlich ist, wenden Sie sich bitte an das nächstgelegene Kundendienstzentrum.
Um eine Überhitzung oder Unterkühlung des Poolwassers zu vermeiden, müssen Sie die Temperatur am Bedienfeld überprüfen und einstellen.
Die Heizleistung kann durch Isolierung der Vor- und Rücklaufleitungen verbessert werden.
Es wird empfohlen, am Swimmingpool eine Abdeckung zu verwenden, um Wärmeverluste zu reduzieren.
LUFTSTROM:
Die Wärmepumpe muss über einen ausreichenden Luftstrom verfügen. Siehe Abschnitt 3.1.
Stellen Sie keine Hindernisse auf, die den Luftstrom in der Nähe des Einlasses oder Auslasses behindern könnten.
ELEKTRISCHE SICHERHEIT:
Der Netztrennschalter sollte sich außerhalb der Reichweite von Kindern befinden.
Wenn die Stromversorgung nach einem Stromausfall wiederhergestellt ist, kann die Wärmepumpe ohne Vorwarnung anlaufen.
Gewitter können elektronische Geräte beschädigen. Idealerweise sollte die Wärmepumpe vom Netz getrennt werden.
FEHLFUNKTION DER WÄRMEPUMPE:
WARNUNG: Die Wärmepumpe von der Stromversorgung trennen und 3 Minuten warten, bevor Sie die Abdeckungen entfernen oder in die Wärmepumpe greifen.
Bitte konsultieren Sie zunächst die Benutzercheckliste in Abschnitt 6.2 und die Fehlercodes, die in Abschnitt 6.3 aufgeführt sind, ehe Sie den Wartungsdienst kontaktieren.
Bitte verändern Sie keine der internen Steuerungseinstellungen, da diese werkseitig kalibriert und abgedichtet wurden.
Bei Hinweisen auf eine Funktionsstörung, wie beispielsweise einem Wasseraustritt, sollte sofort der Installateur benachrichtigt werden. Wenden Sie sich im Zweifelsfall oder bei Bedarf an das Service-Support-Team info@dantherm.com
WARTUNG:
Die Stromversorgung der Wärmepumpe unterbrechen und 3 Minuten warten, bevor Sie eine Reinigung, Prüfung oder Reparatur vornehmen.
Bitte reinigen Sie dieses Gerät mit Haushaltsreinigungsmitteln oder sauberem Wasser. Verwenden Sie NIEMALS Lösungsbenzin, Lösungsmittel oder ähnliche Brennstoffe.
Schrauben, Kabel und Verbindungen regelmäßig überprüfen.
ENTSORGUNG:
Reparatur, Wartung und Entsorgung von nicht mehr verwendeten Wärmepumpen müssen von autorisierten Technikern durchgeführt werden. Es ist unzulässig, Kältemittelgase in die Luft entweichen zu lassen.
Versuchen Sie nicht, selbst am Gerät zu arbeiten. Unsachgemäßer Betrieb kann zu Gefährdungen führen.
| R32 Gas | Verwenden Sie zum Beschleunigen des Abtauens oder zum Reinigen keine anderen Mittel als die vom Hersteller empfohlenen. |
| Das Gerät muss in einem Raum ohne dauerhaft aktive Zündquellen (zum Beispiel: offenes Feuer, ein in Betrieb befindliches Gasgerät oder ein in Betrieb befindlicher Elektro-Lufterhitzer) gelagert werden. | |
| Nicht anbohren oder verbrennen. | |
| Beachten Sie bitte, dass Kältemittel geruchlos sein können. | |
| Das Gerät muss in einem Raum mit einer Grundfläche von mehr als X m^2 aufgestellt, betrieben und gelagert werden, wobei X die in Abschnitt 3.2 und Abschnitt 8.0 dargestellte „Mindestfläche“ ist. |
| Die Wärmepumpe muss von Brandquellen oder offenen Flammen ferngehalten werden. | |
| Die Wärmepumpe muss in einem gut belüfteten Bereich installiert werden. Geschlossene Bereiche sind nicht erlaubt. | |
| Reparatur und Entsorgung müssen von für F-Gase zugelassenen Technikern durchgeführt werden. | |
| Vor dem Durchführen von Lötarbeiten das Kältemittel vollständig entgasen. Lötarbeiten dürfen nur von Technikern durchgeführt werden, die gemäß EU 517/2014 geschult sind. |
2.0 ÜBER IHRE WÄRMEPUMPE
2.1 TRANSPORT
Die Wärmepumpe immer senkrecht halten.

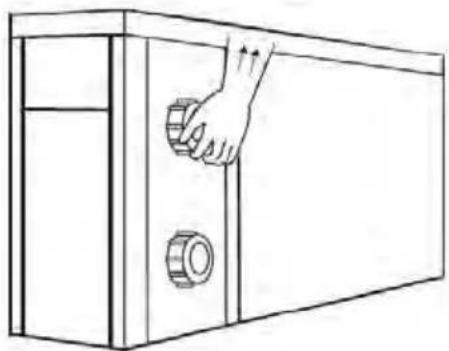

Die Wärmepumpe nicht an den Wasserein- oder -auslassanschlüssen anheben.
(Andernfalls kann der Titan-Wärmetauscher im Inneren der Wärmepumpe beschädigt werden.)
X
Diese Zubehörteile sind im Lieferumfang der Wärmepumpe enthalten.
Wasseranschlussstutzen.
2 × 112,
2 × 50mm
Bei den folgenden Artikeln handelt es sich um zusätzliches Zubehör, das erworben werden kann.
Fernbedienungsset für die Installation in Innenräumen (Verlängerungskabel 10 m).
Winterabdeckung.
2.4 LEISTUNGSMERKMALE
- Stufenloser Gleichspannungsumrichter-Kompressor
• EEV-Technologie (elektronisches Ausgleichsventil) - Schnelles Abtauen im Umkehrzyklus mit 4-Wege-Ventil
• Hocheffizienter, verdrillter Titan-Wärmetauscher
• Hochdruck- und Niederdruckschutz - Softstart und breites Anlegen von Spannung
• Stabiles Umrichtersteuerungssystem
2.5 BETRIEBSBEDINGUNGEN UND BETRIEBSBEREICH
Lufttemperatur-Betriebsbereich:
Einstellbereich Wassertemperatur:
Heizen: 18 °C–40 °C
Kühlen: 12 °C–30 °C
2.6 BETRIEBSARTEN
Die Wärmepumpe verfügt über zwei Betriebsarten:
Boost-Modus und Flüstermodus.
| Betriebsart Betriebsarten Eigenschaften | ||
 | Boost-Modus | Heizleistung: 20 % bis 100 % LeistungIntelligente OptimierungSchnellstes Aufheizen |
 | Flüstermodus | Heizleistung: 20 % bis 80 % LeistungGeräuschpegel: 3 dB(A) niedriger als Boost-Modus |
3.0 INSTALLATION
Die Installation darf nur von qualifiziertem Personal durchgeführt werden.
3.1 AUFSTELLUNG UND LUFTSTROM
Die Wärmepumpe muss in einem gut belüfteten
Bereich aufgestellt werden. Die Mindestabstände zwischen der Wärmepumpe und eventuellen Hindernissen sind unten dargestellt.
• Die Wärmepumpe muss mit M10-Schrauben an einem Betonsockel oder an Montagehalterungen befestigt werden. Diese müssen fest und sicher befestigt sein. Die Halterungen müssen korrosionsbeständig sein.
- Einlass- oder Auslassgitter nicht blockieren.
Luftstrom – allgemeine Prinzipien
Die Wärmepumpe entzieht der durch sie hindurchgesaugten Luft Energie. Um effektiv arbeiten zu können, muss die Wärmepumpe die notwendige Frischluft erhalten.
• Die Luft darf nicht umgewälzt werden. Die Luft, die die Wärmepumpe verlässt, darf nicht in den Einlass zurückgesaugt werden.
- Der Luftstrom darf nicht behindert werden. Die Luftmenge darf nicht verringert werden.
• Die unten angegebenen Mindestabstände müssen eingehalten werden, um das Risiko einer Luftumwälzung oder -begrenzung und Leistungsminderung zu minimieren. Weitere Beispiele finden Sie auf der folgenden Seite.
Geeignete Öffnung
Die roten Linien markieren den Lufteinlassbereich
\* Die Steuerung ist durch die Wand verdeckt. Verbinden Sie die Wärmepumpe mit einer optionalen Fernbedienung oder mit dem WLAN, bevor Sie sie aufstellen.
Es muss auf einen ausreichenden Freiraum geachtet werden, damit der Luftstrom zu und von der Wärmepumpe ungehindert möglich ist, auch wenn diese in einem geschlossenen Bereich aufgestellt wird oder wenn die Luft Wandöffnungen o. Ä. passieren muss. Stellen Sie sicher, dass die Wärmepumpe gegen die Wand abgedichtet ist, damit die Abluft nicht zurückgeführt wird. Stellen Sie sicher, dass das Loch durch die Wand abgedichtet ist, um zu verhindern, dass die Abluft in die Hohlräume eindringt, und glatt ist, damit die Abluft nicht behindert wird.
Der Freiraum ist der zur Verfügung stehende Bereich, den die Luft vor oder nach dem Passieren eines Lüftungsschlitzes oder Gitters ungehindert durchqueren kann.
| Mindestfreiraum in m^2 | |
| Modell Ausströmbereich | |
| HPP-i 8 0,169 | |
| HPP-i 12 0,169 | |
| HPP-i 16 0,169 | |
| HPP-iw 12 0,169 | |
| HPP-iw 16 0,229 | |
| HPP-iw 22 0,301 | |
| HPP-iw 28 0,301 | |
Um die Sicherheitsvorschriften für elektrische Installationen in Nassbereichen zu erfüllen, muss die Wärmepumpe mindestens 350 cm vom Rand des Pool oder Whirlpools entfernt installiert werden.
Diese Wärmepumpe enthält R32, ein umweltfreundliches Kältemittel mit einem Treibhauspotenzial (GWP) von 675. R32 verfügt über die Sicherheitsklassifizierung A2L, da es eine geringe Toxizität und eine geringere Entflammbarkeit aufweist. In der Praxis ist es sehr schwierig, ein A2L-Kältemittel zu entzünden, aber diese Klassifizierung erfordert eine Risikobewertung, falls das Kältemittel versehentlich in einen Bereich freigesetzt wird, der mit der Wärmepumpe verbunden ist, wobei die Anwendung, der Standort der Komponenten und die installierte Kältemittel-Füllmenge zu berücksichtigen sind. Diese Installationsanleitung kann den Rahmen für eine solche Risikobewertung für die Installation bilden.
Keines der brennbaren Kältemittel wird sich entzünden, wenn die Konzentration in einem Raum unter ihrer unteren Entflammbarkeitsgrenze (LFL) bleibt. Die europäische Norm EN378 legt Anforderungen fest, um im Falle eines unbeabsichtigten Austritts weit unter der unteren Entflammbarkeitsgrenze zu bleiben. Durch die Wahl des Standorts gemäß EN378-1:2016 kann die Wahrscheinlichkeit der Bildung einer entflammbaren Atmosphäre eliminiert werden. Bitte beachten Sie die Mindestfläche für jedes Produkt und die unten stehende Auslegung bezüglich der Position der Wärmepumpe und des Swimmingpools. Diese Informationen dienen nur als Leitfaden und ersetzen nicht die Vorschriften oder Gesundheits- und Sicherheitsanforderungen.
| Modell HPP-i 8 HPP-i 12 | HPP-i 16 HPP-iw 12 HPP-iw 16 HPP-iw 22 HPP-iw 28 | ||
| Kältemittel-Füllmenge | R32 kg 0,6 0,9 1,1 0,9 1,2 2,0 2,7 | ||
| Mindestfläche m^2 3,1 6,9 10,3 6,9 12,3 34,0 62,0 | |||
| Hinweise *Angenommener Worst Case für Zugangskategorie: a – allgemeiner Zugang und Aufstellungsort:I – mechanische Ausrüstung auf der belegten Fläche; definiert gemäß EN378-1 2016 Abschnitt 5.1 Tabelle 4und Abschnitt 5.3*Die Mindestfläche wird berechnet gemäß Abschnitt C.2 der EN378-1 2016 (Berechnungsbeispiel C.2) | |||
AUSLEGUNG
Wie die oben angegebene Mindestfläche zu verstehen ist, ergibt sich aus folgenden Installationssituationen.
Pool außen und Wärmepumpe außen:
Erfüllt automatisch die Anforderung an die Mindestfläche, da der Raum im Freien unbegrenzt ist.
Pool außen und Wärmepumpe im Technikraum:
Erfüllt automatisch die Anforderung an die Mindestfläche, da sich der Raum für die Wärmepumpe zum Freien hin öffnen muss und der Raum im Freien unbegrenzt ist.
Pool innen und Wärmepumpe außen:
Die Poolhalle muss die oben angegebene Anforderung an die Mindestfläche überschreiten.
Pool innen und Wärmepumpe im Inneren eines Technikraums, isoliert von der Poolhalle:
Die Poolhalle muss die oben angegebene Anforderung an die Mindestfläche überschreiten.
Pool innen und Wärmepumpe im Inneren eines Technikraums, belüftet zur Poolhalle:
Die Poolhalle und der Technikraum zusammen müssen die oben angegebene Anforderung an die Mindestfläche überschreiten.

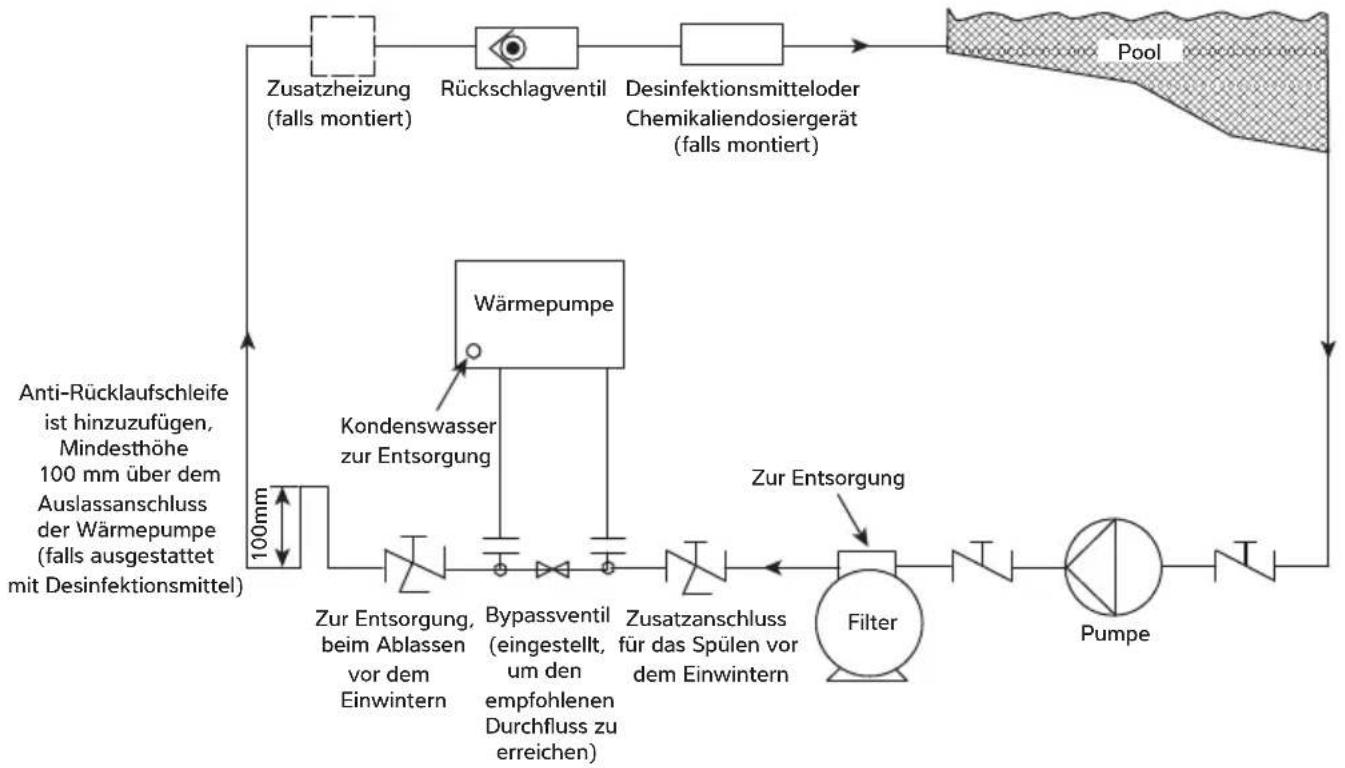

3.3 POOLWASSERKREISLAUF
| TASTE | |
| Absperrventil | |
| Unterbrechbare Verbindung | |
| Dreiwegeventil | |
3.4 ROHRLEITUNGEN
WICHTIG
Stellen Sie vor der Installation der Wärmepumpe sicher, dass die Steckscheiben von den Ein-/Auslässen für das Poolwasser entfernt sind. Diese sollten herausfallen, wenn die Adapter abgeschraubt werden.
- Stellen Sie sicher, dass der Bypass installiert und so eingestellt ist, dass die im Datenblatt empfohlenen Durchflussraten erreicht werden.

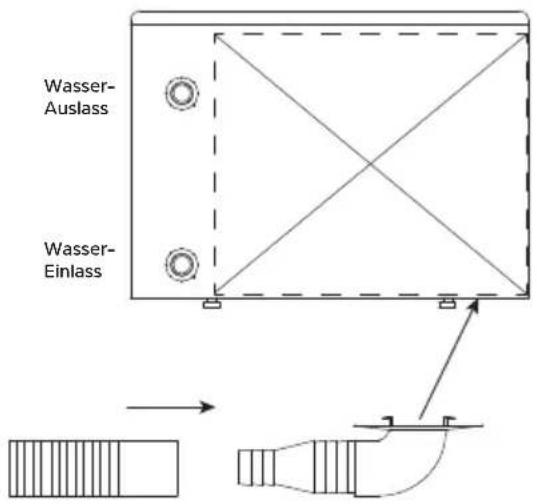

- Stellen Sie sicher, dass das mitgelieferte Kondenswasserablass-Set befestigt ist und in einen Abfluss oder Sickerschacht entleert wird. (Dies sollte zuerst geschehen, bevor die Wärmepumpe an Rohrleitungen oder am Boden befestigt wird.)

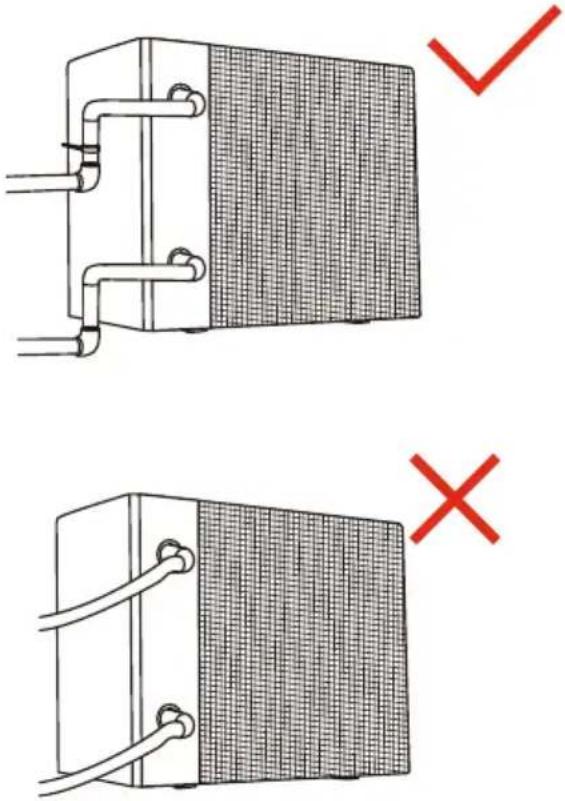

- Die Einlass- und Auslassleitungen müssen abgestützt werden, um eine übermäßige Belastung der Anschlüsse zu vermeiden.
- Die Wasserqualität muss erhalten bleiben. Siehe Garantiebedingungen.
Passt in die Öffnung am Untergestell des Geräts. Ungefähre Position dargestellt.
Hinweis: Zur besseren Übersichtlichkeit sind die Verbindungen in größerem Maßstab dargestellt.
3.5 PRÜFUNGEN BEI INBETRIEBNAHME
Die Filterpumpe starten, bevor die Wärmepumpe eingeschaltet wird, und die Wärmepumpe vor der Filterpumpe ausschalten. Es wird empfohlen, die Wärmepumpe vor dem Rückspülen auszuschalten.
Vor dem Starten der Wärmepumpe prüfen, ob Wasser austritt, dann die erforderliche Temperatur an der Steuerung überprüfen/einstellen und die Wärmepumpe einschalten.
Zum Schutz der Komponenten sind in die Wärmepumpe Zeitverzögerungen integriert. Beim Starten von Heizen/Kühlen läuft der Ventilator eine Minute lang, bevor der Kompressor anläuft. Wenn die Wärmepumpe aufhört zu heizen/zu kühlen oder vom Benutzer ausgeschaltet wird, läuft der Ventilator noch eine Minute weiter.
Nach dem Start auf Fehlercodes oder ungewöhnliche Geräusche von der Wärmepumpe achten.
3.6 ELEKTROLYTISCHE KORROSION IN SWIMMINGPOOLS
Zu einer elektrolytischen Korrosion kommt es, wenn einander unähnliche Metalle miteinander Kontakt haben und zwischen ihnen eine Potenzialdifferenz herrscht. Wenn einander unähnliche Metalle durch ein Elektrolyt voneinander getrennt sind, entsteht unter Umständen eine geringfügige Spannung (Potenzialdifferenz), aufgrund derer die lonen des einen Materials zum anderen übertreten können.
Wie bei einer Batterie fließen die lonen dann vom stärker positiv geladenen Material zum stärker negativ geladenen.
Eine Spannung von mehr als 0,3 Volt kann dabei zu einem Zerfall des stärker positiv geladenen Materials führen.
Auch bei einem Swimmingpool und den zugehörigen Geräten kann dieser Effekt eintreten. Das Poolwasser ist ein idealer Elektrolyt, und die Komponenten des Filterkreislaufes, des Heizsystems, der Trittleitern und der Beleuchtung enthalten einander unähnliche Metalle, die einen solchen Kreislauf schließen können.
Zwar stellen derart geringe Spannungen selten ein Sicherheitsrisiko dar, doch sie können zu einem vorzeitigen Verschleiß aufgrund von Korrosion führen. Ähnlich wie die Korrosion durch Oxidation kann die Elektrolytkorrosion in kürzester Zeit zu einem vollständigen Versagen von Metallkomponenten führen.
Um diese Art der Korrosion zu verhindern, sollte bei allen Metallkomponenten, die Kontakt zum Poolwasser haben, mithilfe eines 10-mm²-Potenzialausgleichskabels ein Potenzialausgleich durchgeführt werden. Hierzu gehören auch nicht-elektrische Komponenten, wie beispielsweise Metallfilter, Pumpensiebkörbe, Wärmetauscher, Trittleitern und Geländer. Es wird dringend empfohlen, bestehende Pools mit dieser Verbindung nachzurüsten, wenn das entsprechende System noch nicht vorhanden ist.
3.7 ELEKTRISCHE VERDRAHTUNG UND STROMVERSORGUNG
Alle elektrischen Arbeiten müssen in Übereinstimmung mit geltenden Vorschriften für Elektroinstallationen oder den geltenden örtlichen Verfahrensregeln durchgeführt werden.
Das Gerät muss gemäß EMV-Richtlinie 2004/108/EG installiert werden.
Unterbrechen Sie immer die Hauptstromversorgung, bevor Sie Geräteabdeckungen entfernen.
Die Stromversorgung des Geräts muss Folgendes umfassen. Sicherungen oder Motorschutzschalter (aM-Sicherung/MCB Typ C) gemäß spezifizierter Nennleistung (siehe Datenblatt). Bei Verwendung einer Sicherung werden Hochleistungssicherungen empfohlen. Ein Trennschalter, der alle Pole trennt, muss in Sichtweite der Wärmepumpe und nicht mehr als 2 m entfernt angebracht werden. Der Trennschalter muss im ausgeschalteten Zustand einen Luftspalt von mindestens 3 mm aufweisen.
Alle Geräte müssen ordnungsgemäß geerdet und mit einem eigenen Fehlerstromschutzschalter vom Typ RCD ausgestattet sein, der nur die Maschine schützt. Den richtigen Typ können Sie dem Datenblatt entnehmen.
Die folgenden Betriebsgrenzen dürfen nicht überschritten werden. Wenn die erforderlichen Spannungen nicht sichergestellt werden, erlischt die Garantie. Diese Spannung muss während des Betriebs an der Wärmepumpe anliegen. Beim Starten des Kompressors darf die Spannung nicht unter die oben genannten Werte abfallen.
Minimum Maximum
Stromspannung
Einphasen-Geräte
207 V 253 V
Dreiphasen-Geräte 360 V 440 V
Zyklusfrequenz (50 Hz) 47,5 Hz 52,5 Hz
3.8 ANSCHLIESSEN DER WÄRMEPUMPE AN DIE STROMVERSORGUNG


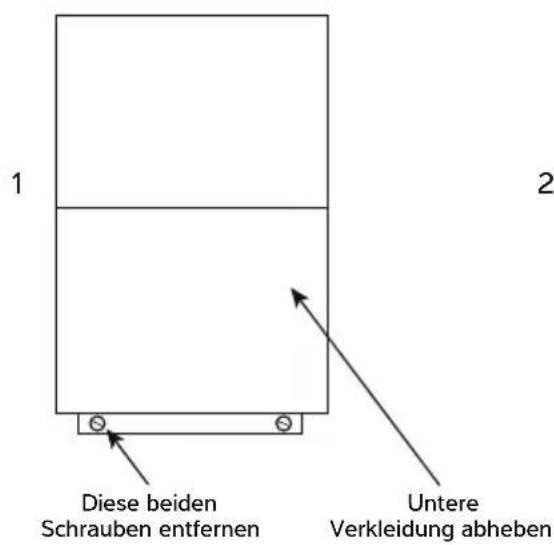

1 2 Diese beiden Schrauben entfernen Untere Verkleidung abheben


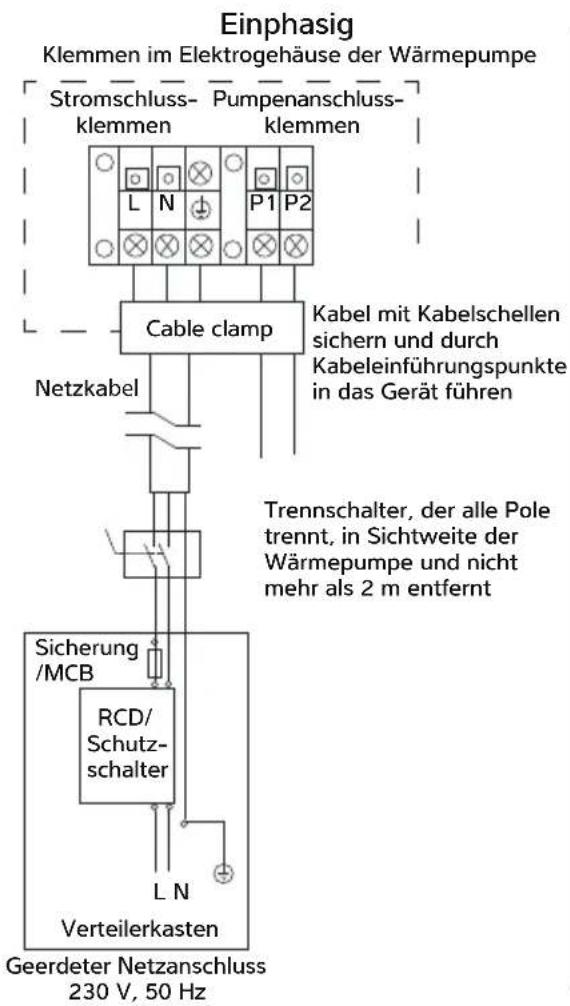

Einphasig Klemmen im Elektrogehäuse der Wärmepumpe Stromschluss- klemmen Pumpenanschluss- klemmen L N P1 P2 Cable clamp Kabel mit Kabelschellen sichern und durch Kabeleinführungspunkte in das Gerät führen Netzkabel Trennschalter, der alle Pole trennt, in Sichtweite der Wärmepumpe und nicht mehr als 2 m entfernt Sicherung /MCB RCD/ Schutz- schalter L N Verteilerkasten Geerdeter Netzanschluss 230 V, 50 Hz
Bei Installationen, bei denen die Poolfilterpumpe kontinuierlich läuft, müssen diese Klemmen nicht verwendet werden.
Bei Installationen, bei denen die Poolfilterpumpe über eine Zeitschaltuhr gesteuert wird und dieselbe Pumpe den Wasserstrom zur Wärmepumpe liefert, kann die Wärmepumpe Zeiten, in denen die Pumpe auf „Aus“ steht, übersteuern, um sicherzustellen, dass der Pool beheizt/gekühlt wird. Um diese Einstellung zu aktivieren, wenden Sie sich bitte an Ihren Installateur.
Bei paralleler Installation mit der Zeitschaltuhr läuft die Poolfilterpumpe, wenn:
a) auf der Zeitschaltuhr aus Gründen der Filterfunktionsoptimierung ein Blockzeitraum für „Pumpe ein“ eingestellt wurde;
b) die Wärmepumpe die Poolfilterpumpe zur Temperaturmessung betreibt und wenn der Pool anschließend beheizt/gekühlt werden muss.
Diese Funktion wird aktiviert, indem die Zeitschaltuhr für 3 Minuten übersteuert wird, um das Poolwasser durch die Wärmepumpe zirkulieren zu lassen und so die Wassertemperatur zu messen. Standardmäßig beträgt
das Messintervall 1 Stunde. Wenn die gemessene Temperatur mehr als 1 °C von der eingestellten Temperatur abweicht, läuft die Punkt-Wärmepumpe weiter und heizt/kühlt den Pool. Wenn die gemessene Temperatur weniger als 1 °C von der eingestellten Temperatur abweicht, schaltet sich die Filterpumpe bis zur nächsten Messung oder zum nächsten Zeitraum, in dem die Pumpe auf „Ein“ steht, aus.
Wenn die Poolpumpe bereits läuft und die Wärmepumpe nicht heizt/kühlt, nimmt die Wärmepumpe einmal pro Stunde eine Messung der Wassertemperatur vor und beginnt bei Bedarf mit dem Heizen/Kühlen. Die Wärmepumpe ignoriert eine Anforderung auf Heizen/Kühlen des Pools, bis der Messungstimer (standardmäßig 1 Stunde) abgelaufen ist*.
Diese Funktion verkürzt die Laufzeit der Poolfilterpumpe, um den Energieverbrauch der Pumpe zu minimieren.
* Wenn die Poolfilterpumpe später auf Dauerbetrieb umgestellt wird, wird empfohlen, diese Einstellung zu deaktivieren, damit die Wärmepumpe auf einen Heiz-/Kühlbedarf reagiert, ohne auf das Verstreichen des Messintervalls zu warten. Um diese Einstellung zu deaktivieren, wenden Sie sich bitte an Ihren Installateur.


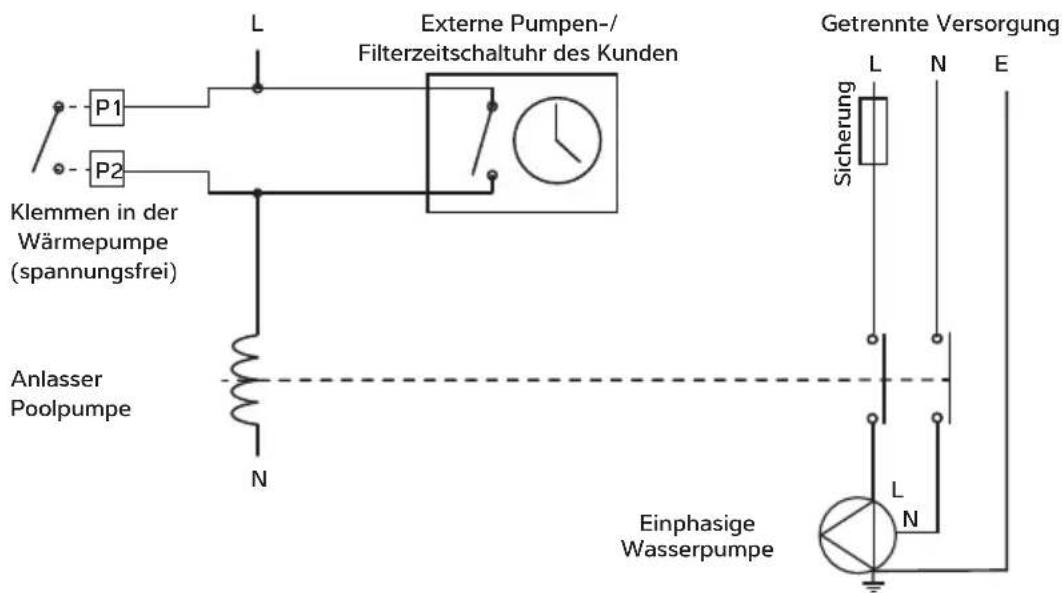

L Externe Pumpen-/Filterzeitschaltuhr des Kunden P1 P2 Klemmen in der Wärmepumpe (spannungsfrei) Anlasser Poolpumpe N Getrennte Versorgung L N E Sicherung Einphasige Wasserpumpe L N3.10 INSTALLIEREN DER OPTIONALEN FERNBEDIENUNG
Dieses optionale Zubehör ersetzt die integrierte Steuerung und kann bis zu 10 m entfernt installiert werden.
Nehmen Sie den Deckel vom HPP-i ab, um Zugang zur vorhandenen Steuerung zu erhalten. Frontplatte demontieren. Den Stecker wie abgebildet aus der Buchse auf der Rückseite der Steuerung ziehen.

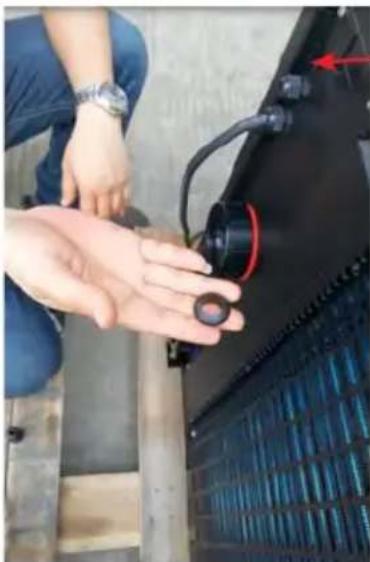

Den Schott-Steckverbinder aus der gezeigten Position herausnehmen und durch eine Gummitülle ersetzen.

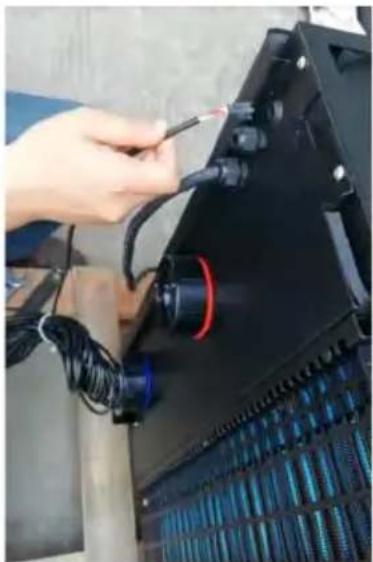

Das 10 m lange Kabel durch die Tülle führen.
Diese Öffnung
Das Kabel im Inneren des HPP-i verlegen und gegebenenfalls sichern.
Das Kabel anschließen. Das Kabel anschließen.
Die beiden Schrauben auf der Rückseite der Fernbedienung entfernen.
Die entsprechende Aussparung entfernen und die Rückseite der Box an der Wand anbringen.
Das Kabel von der Steuerung im HPP-i sichern.
Die Frontplatte und die Deckplatte wieder anbringen.
Um zu überprüfen, ob die Installation korrekt durchgeführt wurde, die Temperatur an der Fernbedienung etwas höher als die des Poolwassers einstellen. Das HPP-i sollte laufen, um den Pool zu beheizen, und zwar umgehend, wenn die Pumpensynchronisierung verwendet wird, oder bei der nächsten Messung, wenn die Pumpensynchronisierung verwendet wird.
4.0 VERWENDUNG IHRER WÄRMEPUMPE
4.1 DAS TASTENFELD
 | Ein/Aus | 1. Ein-/Ausschalten2. WLAN-Einstellung |
 | Sperren/Entsperren und Heizmodus | 1. Bildschirm sperren/entsperren2. Heizbetrieb (18–40 °C)3. Kühlbetrieb (12–30 °C)4. Auto-Modus (12–40 °C) |
 | Geschwindigkeitsmodus | 1. Boost2. Flüstern |
 | Nach oben/unten Temperatureinstellung | |
Die Tasten werden dunkel, wenn die Steuerung gesperrt wird.
4.2 BEDIENUNGSANLEITUNG
WICHTIG
Beachten Sie, dass die Wärmepumpe bei der Inbetriebnahme erst nach einer einminütigen Verzögerungszeit startet.
a. Bildschirmsperre
1) 3 Sekunden drücken, um den Bildschirm zu sperren oder zu entsperren. Die Tasten werden dunkel, wenn die Steuerung gesperrt wird.
2) Automatische Sperrzeit: 30 Sekunden, wenn keine Bedienung erfolgt.
b. Stromversorgung Ein
für 3 Sekunden drücken, um den Bildschirm zu entsperren.
drücken, um die Wärmepumpe einzuschalten.
c. Temperatureinstellung
und drücken, um die eingestellte Temperatur anzuzeigen und anzupassen.
d. Modusauswahl
- Heizen/Kühlen/Auto
drücken, um zwischen Heizen,
Kühlen und Auto-Modus zu wechseln.
| Betriebsart Symbol | WassertemperaturEinstellbereich | |
| Heizen |  | 18-40 °C |
| Kühlen 12-30 °C |  | |
| Auto 12-40 °C |  | |
e. Wahl des Geschwindigkeitsmodus
Standardmodus: Boost.
Bitte wählen Sie den Boost-Modus für die Erstaufheizung.
f. WLAN
Wenn der Bildschirm eingeschaltet ist, 8.9 Sekunden lang drücken, wenn linkt, die WLAN-Verbindung eingeben.
Am Mobiltelefon das WLAN einschalten und das Passwort eingeben, dann können Sie das Gerät per WLAN steuern. Wenn die APP sich erfolgreich mit dem WLAN verbindet, leuchtet 📤.
g. Abtauen
-
Automatisches Abtauen: Beim Abtauen der Wärmepumpe blinkt – nach dem Abtauen hört auf zu blinken.
-
Zwangsabtauen: Wenn die Wärmepumpe heizt und der Kompressor mindestens 10 Minuten gelaufen ist, und gleichzeitig für 5 Sekunden drücken, um das Zwangsabtauen zu starten.
- blinkt und das Abtauen beginnt; wenn zu blinken aufhört wird das Abtauen beendet.
Das Intervall zwischen Zwangsabtauungen muss mehr als 30 Minuten betragen.
4.3 VERWENDUNG DER APP

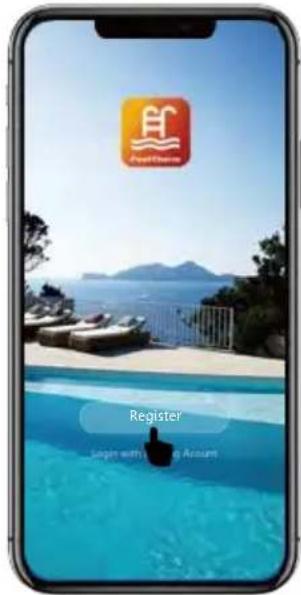

a. APP-Download b. Kontoregistrierung
Für Android-Gepräte bette verwuladen unter
Für iOSiGspäte bitte wertunderlagen unter

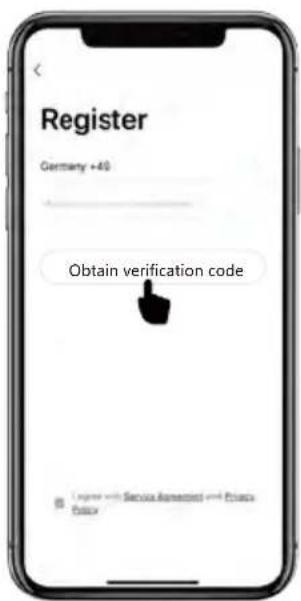

- Registrieren Sie sich per Mobiltelefon oder E-Mail
- Registrer Empaleregistratiefon oder E-Mail.

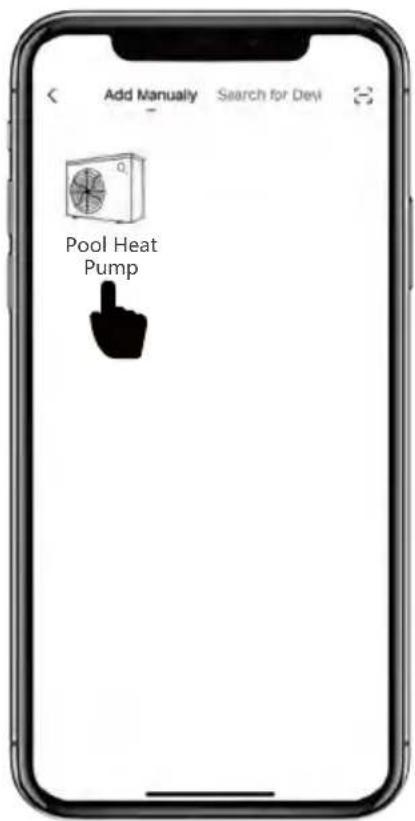

Bitte stellen Sie sicher, dass Sie mit dem WLAN verbunden sind.
- „300” Sekunden lang drücken, um den Bildschirm zu entsperren.
- „O“ drei Sekunden lang drücken, dann loslassen, und nach dem Signalton den WLAN-Code eingeben.
Während des Verbindungsaufbaus blinkt „ Wenn die APP erfolgreich mit dem WLAN verbunden ist, leuchtet „ kontinuierlich.


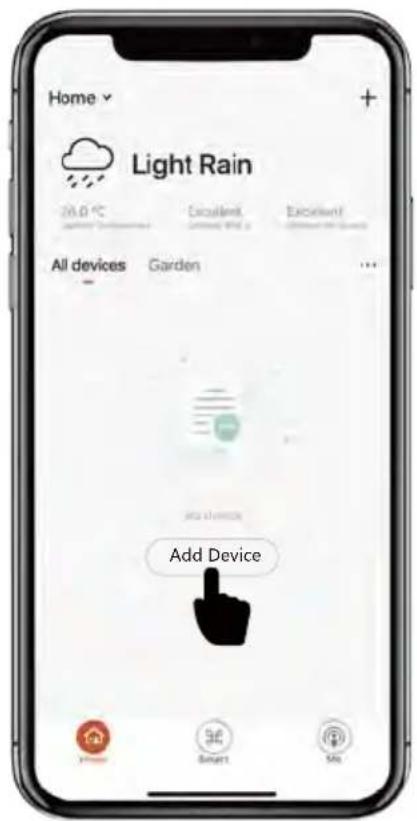

Home Light Rain 28.0 °C Excellent Excellent Excellent All devices Garden Add Device Firebox Smart Air
- Nur für Wärmepumpen mit Heizfunktion:


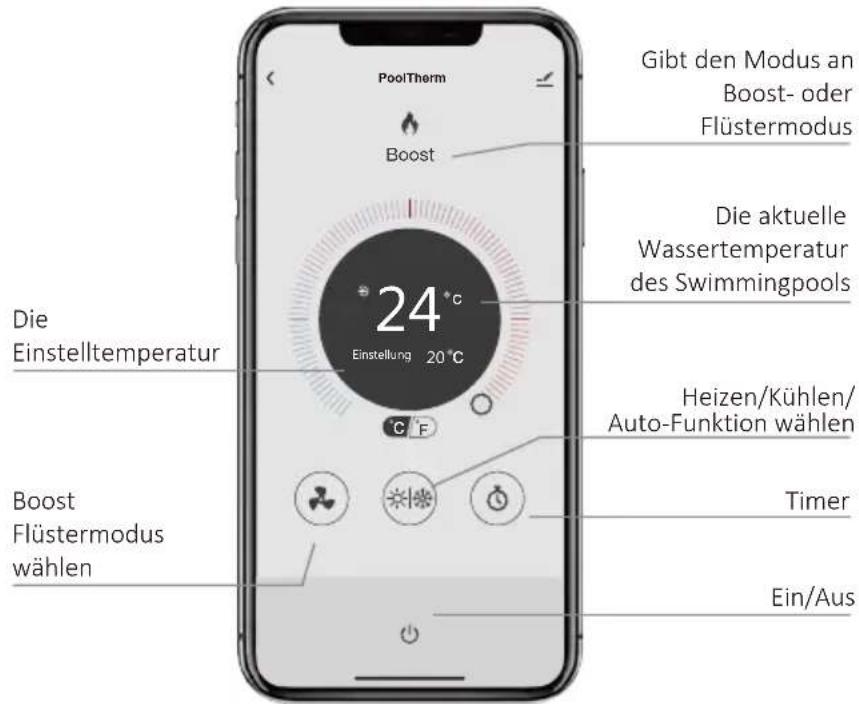

PoolTherm Boost Gibt den Modus an Boost- oder Flüstermodus Die aktuelle Wassertemperatur des Swimmingpools Die Einstelltemperatur Einstellung 20°C C F Heizen/Kühlen/Auto-Funktion wählen Boost Flüstermodus wählen Timer Ein/Ausf. Geräte mit Ihren Familienmitgliedern teilen

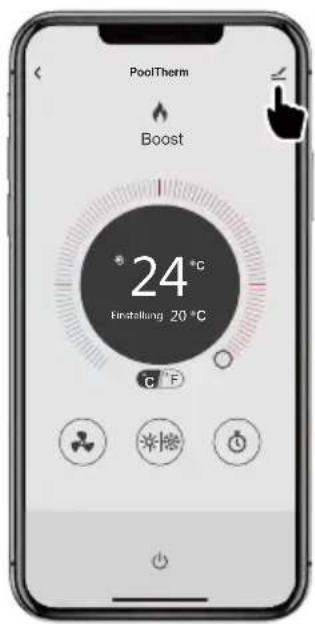

Wenn Ihre Familienmitglieder das Gerät nach der Kopplung auch steuern möchten.
Bitte lassen Sie Ihre Familienmitglieder zuerst die APP registrieren, dann kann der Administrator wie folgt vorgehen:
- Die Wettervorhersage dient nur als Beispiel.
Die App wird ohne Vorankündigung aktualisiert.
4.4 VERWENDUNG DER OPTIONALEN FERNBEDIENUNG
4.5 DAS TASTENFELD


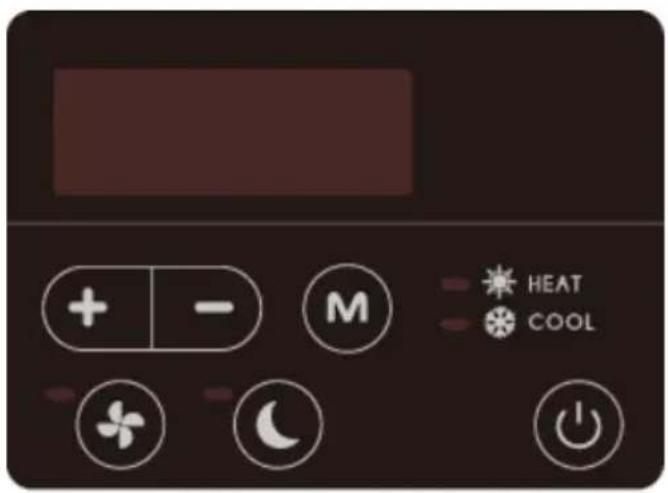

HEAT COOL| Symbol Funktion | ||
 | Ein-/Ausschalten | |
 | Heizen/Kühlen/Auto-Modus | |
 | Zum Starten des Boost-Modus drücken | |
 | Zum Starten des Flüstermodus drücken | |
 | Temperatureinstellung und -anzeige. | |
4.6 BEDIENUNGSANLEITUNG
a. Ein- & Ausschalten
drücken, um die Wärmepumpe ein-
oder auszuschalten.
b. Temperatureinstellung
drücken, um die eingestellte Temperatur
anzuzeigen und zu ändern.
c) Modusauswahl
- Heizen/Kühlen/Auto-Modi
drücken, um Heizen, Kühlen und Auto-Modus
zu wählen.
Im Heizmodus leuchtet
Im Kühlmodus leuchtet
Im Automatikmodus leuchten
und
- Flüster- und Boost-Modi
drücken, um den Boost-Modus zu starten;
die Leuchte beginnt zu leuchten.
drücken, um den Flüstermodus zu starten;
die Leuchte beginnt zu leuchten.
(Standardmäßig ist Boost eingestellt.)
Bitte wählen Sie den Boost-Modus für die Erstaufheizung.
c. Abtauen
- Automatisches Abtauen
Beim Abtauen des Geräts blinkt -; nach dem Abtauen
hört -auf-zu blinken.
- Zwangsabtauen
Wenn die Wärmepumpe heizt und der Kompressor
mindestens 10 Minuten gelaufen ist, Ⓞ und - an der
Touchscreen-Steuerung gleichzeitig für 5 Sekunden drücken, um das Zwangsabtauen zu starten.
blinkt und das Abtauen beginnt;
wenn zu blinken aufhört, wird das Abtauen beendet.
Das Intervall zwischen Zwangsabtauungen muss mehr als 30 Minuten betragen.
5.0 ÜBERPRÜFUNGEN
Wärmepumpe vor Verwendung überprüfen
- Stellen Sie sicher, dass der Ventilator, die Lufteinlässe und -auslässe nicht blockiert sind.
- Es ist untersagt, Kälteleitungen oder -komponenten in korrosiver Umgebung zu installieren.
5.1 FEHLFUNKTION DER WÄRMEPUMPE
WARNUNG: Die Wärmepumpe von der Stromversorgung trennen und 3 Minuten warten, bevor Sie die Abdeckungen entfernen oder in die Wärmepumpe greifen.
- Bitte konsultieren Sie zunächst die Benutzercheckliste in Abschnitt 5.2 und die Fehlercodes, die in Abschnitt 5.3 aufgeführt sind, ehe Sie den Wartungsdienst kontaktieren.
-
Bitte verändern Sie keine der internen Steuerungseinstellungen, da diese werkseitig kalibriert und abgedichtet wurden.
-
Vergewissern Sie sich, dass die elektrische Verdrahtung mit dem elektrischen Schaltplan übereinstimmt und dass das Gerät geerdet ist.
- Zweimal überprüfen, dass der Hauptschalter auf AUS steht.
• Die Temperatureinstellung überprüfen.
- Bei Hinweisen auf eine Funktionsstörung, wie beispielsweise einem Wasseraustritt, sollte sofort der Installateur benachrichtigt werden. Wenden Sie sich im Zweifelsfall oder bei Bedarf an das Service-Support-Team info@dantherm.com
| Störung Ursache Lösung | ||
| Wärmepumpe läuft nicht | Kein Strom | Warten, bis die Stromversorgung wiederhergestellt ist |
| Die Stromversorgung ist ausgeschaltet | Stromzufuhr wieder einschalten | |
| Sicherung ist durchgebrannt Sicherung prüfen und auswechseln | ||
| Der Abschalter ist ausgeschaltet Abschalter prüfen und einschalten | ||
| Ventilator in Betrieb, aber mit unzureichender Heizung | Verdampfer blockiert Hindernisse beseitigen | |
| Luftauslass blockiert Hindernisse beseitigen | ||
| Kompressor-Startverzögerung | Warten, bis der Verzögerungstimer abgelaufen ist | |
| Anzeige normal, aber keine Heizung | Eingestellte Temperatur zu niedrig Gewünschte Heiztemperatur einstellen | |
| Startverzögerung | Warten, bis der Verzögerungstimer abgelaufen ist | |
| Ungenaues Schalten. | Gerät stoppen und sofort die Stromversorgung unterbrechen, dann Ihren Händler kontaktieren | |
| Die Sicherung brennt häufig durch oder der Leck-Schutzschalter löst häufig aus | ||
| Wenn die oben genannten Lösungen nicht funktionieren, wenden Sie sich bitte mit detaillierten Informationen und Ihrer Modellnummer an Ihren Installateur. Versuchen Sie nicht, es selbst zu reparieren. | ||
5.2 SCHUTZCODES
Diese Codes zeigen an, dass das Gerät aufgrund äußerer Umstände anhält. Dies sind keine Störungen der Wärmepumpe.
| NR. Anzeige Ursache Lösung | |||
| 1 | E3 | Kein Wasserdurchfluss durch die Wärmepumpe. | Wasserkreislauf und Poolpumpe prüfen. |
| 2 E4 | Dreiphasen-Rotationsschutz. | Phasen auf korrekte Verbindung prüfen (Elektriker erforderlich) | |
| 3 | E5 | Die Versorgungsspannung der Wärmepumpe liegt außerhalb des zulässigen Bereichs. | Stromversorgung prüfen. |
| 4 | E6 | Ein niedriger Wasserdurchfluss wird durch einen Temperaturunterschied zwischen Ein- und Auslass von mehr als 10 °C angezeigt. | Wasserkreislauf und Poolpumpe prüfen. |
| 5 | Eb | Die Umgebungstemperatur liegt außerhalb des Bereichs, entweder unter -5 °C (-10 °C bei den Versionen HPP-iw 12, 16, 22) oder über 43 °C. | In diesem Fall warten, bis sich die Umgebungsbedingungen verbessert haben (Einwintern kann erforderlich sein). Bei Installation an einem geschützten Ort auf Luftumwälzung prüfen. |
| 5 | Ed | Frostschutz. Die Wärmepumpe läuft im Standby-Modus kurzzeitig im Heizmodus, um Frostbildung zu verhindern. Dies ersetzt nicht das Einwintern. | Die Wärmepumpe geht wieder in den Standby-Modus, sobald der Prozess abgeschlossen ist. |
5.3 FEHLERCODES
Wenn die Wärmepumpe diese Fehlercodes anzeigt, wenden Sie sich bitte an Ihren Installateur.
| Nr. | Anzeige Beschreibung des Fehlercodes |
| 1 E1 | Hochdruckalarm |
| 2 E2 | Niederdruckalarm |
| 4 E7 | Alarm Wasserauslasstemperatur außerhalb des zulässigen Bereichs |
| 5 E8 | Alarm hohe Fortlufttemperatur |
| 6 EA | Verdampfer-Überhitzungsalarm (nur im Kühlmodus) |
| 7 P0 | Steuerung Kommunikationsfehler |
| 8 P1 | Fehler Wassereinlasstemperatursensor |
| 9 P2 | Fehler Wasserauslasstemperatursensor |
| 10 P3 | Fehler Fortlufttemperatursensor |
| 11 P4 | Fehler Verdampferspulen-Temperatursensor |
| 12 P5 | Fehler Temperatursensor Gasrücklauf |
| 13 P6 | Fehler Temperatursensor Kühlregister |
| 14 P7 | Fehler Außentemperatursensor |
| 15 P8 | Fehler Kühlplattensensor |
| 16 P9 | Fehler Stromsensor |
| 17 PA | Fehler beim Neustart des Speichers |
| 18 F1 | Fehler Kompressorantriebsmodul |
| 19 F2 | Fehler PFC-Modul |
| 20 F3 | Fehler Kompressorstart |
| 21 F4 | Fehler Kompressorbetrieb |
| 22 F5 | Überstromschutz der Umrichterplatine |
| 23 F6 | Überhitzungsschutz der Umrichterplatine |
| 24 F7 | Stromschutz |
| 25 F8 | Überhitzungsschutz Kühlplatte |
| 26 F9 | Fehler Ventilatormotor |
| 27 Fb | Netzfilterplatte - kein Netzschutz |
| 28 FA | Überstromschutz PFC-Modul |
6.0 WARTUNG
Die Stromversorgung der Wärmepumpe unterbrechen und 3 Minuten warten, bevor Sie eine Reinigung, Prüfung oder Reparatur vornehmen.
Das Wärmepumpengehäuse abdecken, wenn die Wärmepumpe nicht in Gebrauch ist.
Bitte reinigen Sie dieses Gerät mit Haushaltsreinigern oder sauberem Wasser, verwenden Sie NIEMALS Lösungsbenzin, Lösungsmittel, oder ähnliche Brennstoffe.
Schrauben, Kabel und Verbindungen regelmäßig überprüfen.
Reparatur, Wartung und Entsorgung von nicht mehr verwendeten Wärmepumpen müssen von autorisierten Technikern durchgeführt werden. Es ist unzulässig, Kältemittelgase in die Luft entweichen zu lassen.
Versuchen Sie nicht, selbst am Gerät zu arbeiten. Unsachgemäßer Betrieb kann zu Gefährdungen führen.
7.0 BEHEBUNG HÄUFIGER FEHLER
Anforderungen an das Wartungspersonal
Jede Person, die an Arbeiten an einem Kältemittelkreislauf beteiligt ist oder diesen durchbricht, sollte über ein aktuell gültiges Zertifikat für F-Gase von einer in der Branche akkreditierten Prüfstelle verfügen.
Versuchen Sie nicht, selbst am Gerät zu arbeiten.
8.0 DATENBLÄTTER
| MODELL EINHEIT HPP-i | 8 HPP-i 12 | HPP-i 16 | ||
| LEISTUNGSBEDINGUNGEN: Luft 27 °C/Wasser 27 °C/RH 80 % | ||||
| Heizleistung kW 9,5 13,0 20,0 | ||||
| Leistungsbereich 13,2-5,4 13,5-5,6 13,5-5,7 | ||||
| Durchschnittsleistung bei 50 % Geschwindigkeit | 8,9 9,7 9,3 | |||
| LEISTUNGSBEDINGUNGEN: Luft 15 °C/Wasser 26 °C/RH 70 % | ||||
| Heizleistung kW 7,0 9,5 13,5 | ||||
| Leistungsbereich 6,9-4,2 7,0-4,0 | 7,0-4,2 | |||
| Durchschnittsleistung bei 50 % Geschwindigkeit | 6,3 6,1 6,3 | |||
| LEISTUNGSBEDINGUNGEN: Luft 35 °C/Wasser 28 °C/RH 80 % | ||||
| Kühlleistung (kW) | 3,9 5,2 7,4 | |||
| TECHNISCHE DATEN | ||||
| Betriebsbereich Lufttemperatur | °C | -5 °C bis 43 °C | ||
| Einstellbereich Wasserheiztemperatur °C | 18 °C bis 40 °C | |||
| Einstellbereich Wasserkühltemperatur °C | 12 °C bis 30 °C | |||
| NETZANSCHLUSS | 230 V einphasig, 50 Hz | |||
| Nenneingangsleistung | kW | 0,3-1,79 | 0,40-2,38 | 0,57-3,21 |
| Nenneingangsstrom | A | 1,38-7,58 | 1,82-10,8 | 2,60-14,61 |
| Maximaler Eingangsstrom | A 9,5 12,5 | 19,5 | ||
| RCD-Nennwert Typ F | mA | 30 | 30 30 | |
| Nennsicherung aM/MCB Typ C | A | 16 | 16 25 | |
| Schalldruckpegel in 10 m | dB(A) | 19,6-31,5 | 21,9-32,0 | 24,3-36,1 |
| Empfohlene Wasserdurchflussmenge m | ^3/h | 3,0-5,0 | 4,0-6,0 | 7,0-10,0 |
| Druckverlust | m/kPa | 0,36/3,5 | 0,41/4,0 | 0,56/5,5 |
| Poolwasseranschlüsse | Zoll | 112 " oder 50 mm Buchse | ||
| ALLGEMEINE DATEN | ||||
| Geräteabmessungen (B x T x H) | mm | 864 x 359 x 648 | 864 x 359 x 648 | 954 x 359 x 748 |
| Verpackungsmaße (B x T x H) | mm | 950 x 375 x 675 | 950 x 375 x 675 | 1040 x 375 x 775 |
| Nettogewicht | kg | 47 | 49 68 | |
| HERMETISCHES SYSTEM | ||||
| Kältemittel-Füllmenge R32 | kg | 0,6 0,9 1,1 | ||
| Mindestanforderungen an die Fläche | m^2 | 3,1 6,9 10,3 | ||
HINWEISE: Die Leistungsparameter der Wärmepumpe können ohne Vorankündigung geändert werden.
Beachten Sie immer das Typenschild. Treibhauspotenzial (GWP) R32 – 675.
Die Daten können ohne vorherige Ankündigung geändert werden.
| MODELL EINHEIT HPP- | iw 12 HPP- | iw 16 HPP-iw 22 HPP-iw 28 | |||
| LEISTUNGSBEDINGUNGEN: Luft 27 °C/Wasser 27 °C/RH 80 % | |||||
| Heizleistung kW 15,0 21,0 27,5 36,0 | |||||
| Leistungsbereich 15,0–6,6 14,8–6,4 15,0–6,8 14,8–6,0 | |||||
| Durchschnittsleistung bei 50 % Geschwindigkeit | 10,6 10,3 10,3 | 10,2 | |||
| LEISTUNGSBEDINGUNGEN: Luft 15 °C/Wasser 26 °C/RH 70 % | |||||
| Heizleistung kW 10,5 14,5 18,0 23,9 | |||||
| Leistungsbereich 7,7–4,6 7,1–4,6 7,5–4,6 7,5–4,6 | |||||
| Durchschnittsleistung bei 50 % Geschwindigkeit | 6,4 | 6,3 | 6,3 | 6,3 | |
| LEISTUNGSBEDINGUNGEN: Luft 35 °C/Wasser 28 °C/RH 80 % | |||||
| Kühlleistung | kW | 6,7 | 9,5 | 11,9 16,0 | |
| TECHNISCHE DATEN | |||||
| Betriebsbereich Lufttemperatur | °C | -10 °C bis 43 °C | |||
| Einstellbereich Wasserheiztemperatur | °C | 18 °C bis 40 °C | |||
| Einstellbereich Wasserkühltemperatur | °C | 12 °C bis 30 °C | |||
| NETZANSCHLUSS | 230 V einphasig, 50 Hz | 400 V dreiphasig, 50 Hz | |||
| Nenneingangsleistung | kW | 0,27–2,28 | 0,41–3,15 | 0,48–3,91 | 0,64–5,20 |
| Nenneingangsstrom | A | 1,17–9,91 | 0,59–4,56 | 0,69–5,66 | 0,92–7,53 |
| Maximaler Eingangsstrom | A | 13,5 | 5,8 | 7 | 9,5 |
| RCD-Nennwert Typ B | mA | 30 | 30 | 30 | 30 |
| Nennsicherung aM/MCB Typ C | A | 20 | 10 | 10 | 16 |
| Schalldruckpegel in 10 m | dB(A) | 20,8–24,5 | 20,4–33,7 | 23,0–34,4 | 22,1–34,2 |
| Empfohlene Wasserdurchflussmenge m | ^3/_h | 5,0–7,0 | 8,0–10,0 | 10,0–12,0 | 12,0–18,0 |
| Druckverlust | m/kPa | 0,49/4,8 | 0,61/6,0 | 0,77/7,5 | 0,85/8,5 |
| Poolwasseranschlüsse | Zoll | 1 12 " oder 50 mm Buchse | |||
| ALLGEMEINE DATEN | |||||
| Geräteabmessungen (B x T x H) | mm | 954x359x648 | 954x429x755 | 1084x429x948 | 1154x539x948 |
| Verpackungsmaße (B x T x H) | mm | 1040x445x655 | 1040x445x770 | 1130x445x985 | 1200x555x985 |
| Nettogewicht | kg | 52 | 68 | 93 | 120 |
| HERMETISCHES SYSTEM | |||||
| Kältemittel-Füllmenge R32 | kg | 0,9 | 1,2 | 2,0 | 2,7 |
| Mindestanforderungen an die Fläche | m^2 | 6,9 | 12,3 | 34,0 | 62,0 |
HINWEISE: Die Leistungsparameter der Wärmepumpe können ohne Vorankündigung geändert werden.
Beachten Sie immer das Typenschild. Treibhauspotenzial (GWP) R32 – 675.
Die Daten können ohne vorherige Ankündigung geändert werden.
9.0 ABMESSUNGEN
| A B C | D E F G H J | ||||||||
| HPP-i 8 334 5 | 60 318 359 | 864 250 | 74 648 116 | ||||||
| HPP-i 12 334 | 560 318 359 | 864 290 | 74 648 116 | ||||||
| HPP-i 16 334 | 590 318 359 | 954 390 | 74 748 116 | ||||||
| HPP-iw 12 334 | 590 318 359 | 954 340 | 74 648 107 | ||||||
| HPP-iw 16 404 | 590 388 429 | 954 460 | 74 755 107 | ||||||
| HPP-iw 22 404 | 720 388 429 | 1084 620 | 74 948 107 | ||||||
| HPP-iw 28 514 | 790 498 539 | 1154 650 | 74 948 128 | ||||||

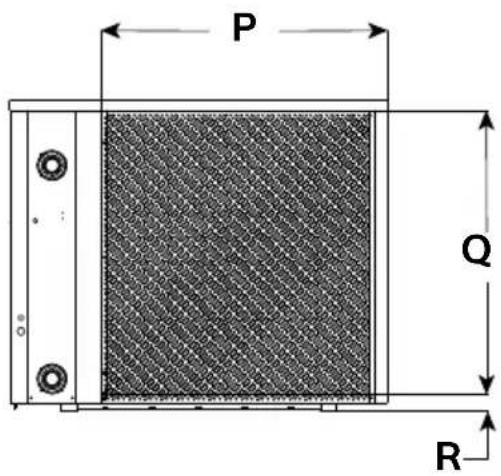

9.1 ABMESSUNGEN
| HPP-i 8 | 478 465 | 285 288 533 | 565 50 | ||||
| HPP-i 12 | 478 465 | 285 288 630 | 565 50 | ||||
| HPP-i 16 | 478 465 | 349 315 675 | 666 50 | ||||
| HPP-iw 12 | 478 465 | 300 349 743 | 566 50 | ||||
| HPP-iw 16 | 587 540 | 370 349 731 | 667 50 | ||||
| HPP-iw 22 | 645 640 | 462 405 799 | 861 50 | ||||
| HPP-iw 28 | 645 630 | 462 400 876 | 866 50 | ||||
10.0 VORGEHENSWEISE BEIM EINWINTERN
WARNUNG: Gerät vor dem Öffnen von der Stromversorgung trennen! Da zur Wärmepumpe elektrische und rotierende Komponenten gehören, wird empfohlen, die folgenden Maßnahmen aus Sicherheitsgründen nur von entsprechend ausgebildetem Fachpersonal durchführen zu lassen.
(Entleerverfahren)
ALLE MODELLE
Ziel
Für Frostschutz
Vermeiden von Korrosionsproblemen
Deaktivieren elektrischer Komponenten
- Die Wärmepumpe von der Stromversorgung trennen.
- Externe Sicherungen herausnehmen und an einem sicheren Ort aufbewahren, damit die Wärmepumpe nicht unbeabsichtigt in Betrieb genommen werden kann.
- Sicherstellen, dass die Wasserumwälzpumpe ausgeschaltet ist.
- Das Wasser aus der Wärmepumpe ablassen, hierzu folgendermaßen vorgehen:
a) Ablassventil, falls vorhanden.
b) Leitungen zur und von der Pumpe entfernen.
c) Die Kondensatorablassabdeckung entfernen.
d) Den Wasserkreislauf in der Wärmepumpe mit SAUBEREM LEITUNGSWASSER (KEIN POOLWASSER) über einen in den Auslassanschluss führenden Schlauch durchspülen – mindestens 10 Minuten laufen lassen, falls verfügbar, eine Sprühdüse verwenden.
e) Das Wasser ablaufen lassen – anschließend Kunststoffbeutel auf die Wasseranschlüsse stecken und mit Gummibändern sichern.
5. Die Abdeckung des Elektrogehäuses abnehmen (Seite 18) und das Innere des Gerätes großzügig mit feuchtigkeitsabweisendem Aerosol WD-40 o. Ä. einsprühen, das Gehäuse wieder luftdicht verschließen.
6. Wenn die Wärmepumpe im Freien steht, muss sie durch eine BELÜFTETE Abdeckung geschützt werden. Eine maßgeschneiderte Abdeckung ist erhältlich. Hierzu keine Kunststoffplane verwenden, da sich darunter Kondenswasser im Gerät bilden kann.
Wenn diese Vorgehensweise nicht befolgt wird und es zu Frost- oder Korrosionsschäden kommt, erlischt die Garantie.
10.1 WIEDERINBETRIEBNAHME NACH DEM EINWINTERN
- Abdeckungen wieder anbringen (falls noch nicht geschehen).
- Vorderes Gitter abnehmen – die gerippten Oberflächen der Wärmepumpe mit einer weichen Bürste reinigen. Verkleidung wieder anbringen.
- Die Kunststoffabdeckungen an den Wasseranschlüssen entfernen und die Wasserleitungen wieder anschließen oder das Ablassventil schließen.
-
Die Wasserumwälzpumpe einschalten und mindestens eine Viertelstunde laufen lassen, damit der Durchfluss hergestellt wird und etwaige Luft aus den Leitungen entweichen kann.
-
Die Sicherungen für die Wärmepumpe wieder einsetzen.
- Die Wärmepumpe einschalten.
- Überprüfen, ob der Kontrollthermostat auf die richtige Pooltemperatur eingestellt ist.
- Täglich überprüfen, ob das Poolwasser den richtigen pH-Wert und das richtige chemische Gleichgewicht aufweist. Siehe Abschnitt 11.0 Garantiebedingungen.
11.0 GARANTIEBEDINGUNGEN
Es gelten die folgenden Ausnahmen von der
durch Dantherm A/S gewährten Garantie.
Gewährleistungsansprüche sind ausgeschlossen, wenn:
- die Wärmepumpe in irgendeiner Hinsicht nicht gemäß den aktuellen, von Dantherm A/S festgelegten Vorgaben installiert wurde;
- eine Person Arbeiten oder Anpassungen an der Wärmepumpe vorgenommen hat, die hierzu nicht von Dantherm A/S. autorisiert wurde;
- die Wärmepumpe nicht die richtige Größe für die jeweilige Anwendung hat;
- der Wasserfluss durch das Gerät außerhalb der vorgegebenen Grenzwerte liegt;
- der pH-Wert des Wassers und/oder das chemische Gleichgewicht außerhalb folgender Grenzwerte liegen:
| Säure-pH pH 7,2–7,8 | ||
| Gesamtalkalität, als CaCO_3 | ppm 80 | 120 |
| Gesamthärte, als CaCO_3 | ppm 150 | 250 |
| Gesamte gelöste Feststoffe | ppm 1000 | |
| Maximaler Salzgehalt ppm 3 | 5000 | |
| Freies Chlorspektrum ppm 1 | -2 in | Privathaushalten |
| Freies Chlorspektrum ppm 3 | -6 im | gewerblichen Bereich |
| Überchlorung max. | 30 ppm für 24 Stunden | |
| Brom ppm 2–5 | ||
| Baquacil ppm 25–50 | ||
| Ozon ppm max. 0,9 | ||
| Maximaler Kupfergehalt ppm 1 | ||
| Aquamatic lonenreiniger ppm max. 2 |
- die Wärmepumpe einen Frostschaden erlitten hat;
- die Stromversorgung unzureichend oder in anderer Hinsicht fehlerhaft ist;
- die Ventilator-Amperezahl und/oder der Leitungsdruck außerhalb der vorgegebenen Grenzwerte liegen;
- der Luftstrom zum und vom Gerät außerhalb der vorgegebenen Grenzwerte liegt.
12.0 KONFORMITÄTSERKLÄRUNG
DANTHERM GROUP
Dantherm Ltd.
KONFORMITÄTSERKLÄRUNG
Hiermit bestätigen wir, dass die folgenden Dantherm modelle:
Elektrisch betriebene Kältemittel-Wärmepumpen der Baureihen HPP-i 8, HPP-i 12, HPP-i 16, HPP-iw 12, HPP-iw 16, HPP-iw 22, HPP-iw 28.
übereinstimmen mit
BS EN 60335-1:2012+A13:2017, BS EN 60335-2-40:2003+A13:2012, BS 62233.2008 und somit der Niederspannungsrichtlinie 2014/35/EU und den grundlegenden Sicherheitsanforderungen der Maschinenrichtlinie 2006/42/EC entsprechen;
übereinstimmen mit
BS EN 55014-1:2017, BS EN 55014-2:2015, BS EN 61000-3-2:2014, BS EN61000-3-3:2013 und somit der EMV - Richtlinie Directive 2014/30/EU entsprechen.
Entsprechen der RoHS-Richtlinie 2011/65/EC geändert durch Richtlinie [EU] 2015/863.
Liegen Rahmen des Geltungsbereichs der WEEE Richtlinie, 2012/19/EU
Don Kempster
Finance Director
