Lyna II - Gehgestell Vermeiren - Kostenlose Bedienungsanleitung

Produkttyp	Gehgestell
Marke	Vermeiren
Modell	Lyna II
Maximales Benutzergewicht	130 kg
Außenmaße (L x B x H)	470 mm x 540 mm x 780-960 mm
Höhe zusammengeklappt	780-960 mm
Breite zusammengeklappt	510 mm
Länge zusammengeklappt	120 mm
Gesamtgewicht	2,65 kg
Abstand zwischen den Griffen	495 mm
Griffhöhe (verstellbar)	8 Positionen, Schrittweite 25 mm
Materialien	Aluminium und Kunststoff
Verwendungszweck	Nur innen, ebene Fläche
Gehmodus	Gelenkig oder nicht gelenkig (umschaltbar)
Hauptfunktionen	Gehhilfe, Lastausgleich, zusammenklappbar, höhenverstellbar
Pflege und Reinigung	Weiches Tuch, lauwarmes Wasser, mildes Seifenmittel; Desinfektion durch qualifiziertes Personal
Sicherheit	Maximalgewicht 130 kg, maximale Höhe nicht überschreiten, Verriegelung prüfen
Ersatzteile und Reparierbarkeit	Reparaturen durch geschultes Personal, nur Originalteile von Vermeiren
Erwartete Lebensdauer	5 Jahre
Garantie	Gemäß den allgemeinen Geschäftsbedingungen des Landes
Betriebstemperatur	+5°C bis +41°C
Luftfeuchtigkeit bei Lagerung und Betrieb	30% - 70%
Im Lieferumfang enthalten	Basisgestell mit Griffen, Bedienungsanleitung

Häufig gestellte Fragen - Lyna II Vermeiren

Wie stelle ich die Höhe des Gehgestells Lyna II ein?

Drücken Sie den Arretierstift an jedem Fuß, bewegen Sie den Fuß auf die gewünschte Höhe (8 Positionen, Schrittweite 25 mm) und überprüfen Sie, ob der Stift fest in einem Loch sitzt. Die Griffe sollten auf Höhe Ihrer Handgelenke sein, wenn Sie stehen.

Wie klappe ich den Lyna II zusammen und auseinander?

Zum Zusammenklappen: Drücken Sie den Stift in der Mitte der Stange, nehmen Sie die Griffe und klappen Sie die Seitenteile nach innen. Zum Auseinanderklappen: Nehmen Sie die Griffe und breiten Sie die Seitenteile aus, bis sie einrasten. Achtung: Verletzungsgefahr durch Einklemmen.

Wie wechsle ich vom gelenkigen in den nicht gelenkigen Modus?

Für den gelenkigen Modus: Entfernen Sie die Sicherungsklammern von den vorderen Seitenrohren und stecken Sie sie in die Löcher des oberen Rohrs. Für den nicht gelenkigen Modus: Entfernen Sie die Klammern aus den oberen Löchern und setzen Sie sie wieder in die vorderen Seitenrohre ein. Dies ermöglicht einen Ausschlag von 0 bis 3,5°.

Was ist das maximale Gewicht, das der Lyna II trägt?

Das maximale Benutzergewicht beträgt 130 kg. Überschreiten Sie dieses Limit nicht, um Sturz- oder Schadensrisiken zu vermeiden.

Wo kann ich das Gehgestell Lyna II verwenden?

Der Lyna II ist für die Innenanwendung auf ebenen und stabilen Flächen ausgelegt. Nicht auf felsigem, unebenem, sandigem Gelände oder bei starkem Gefälle verwenden.

Wie reinige und pflege ich das Gehgestell?

Reinigen Sie mit einem weichen, feuchten Tuch, lauwarmem Wasser und einem milden Seifenmittel. Vermeiden Sie scheuernde Produkte. Die Desinfektion muss von einer qualifizierten Person durchgeführt werden. Lassen Sie das Gestell mindestens einmal jährlich überprüfen.

Was sind die wichtigen Sicherheitshinweise?

Halten Sie beide Hände an den Griffen beim Vorwärtsgehen. Überschreiten Sie nicht die angegebene maximale Höhe. Überprüfen Sie, ob das Gestell vollständig geöffnet und verriegelt ist, bevor Sie es benutzen. Halten Sie die Griffe nicht mit nassen Händen.

Kann der Lyna II im Freien verwendet werden?

Nein, das Gehgestell ist nur für den Innenbereich vorgesehen. Eine Verwendung im Freien könnte die Stabilität und Sicherheit beeinträchtigen.

Wie lange ist die Lebensdauer des Lyna II?

Die erwartete Lebensdauer beträgt 5 Jahre, vorausgesetzt die Nutzung, Pflege und Lagerung erfolgen gemäß den Anweisungen.

Wie setze ich mich hin und stehe auf mit dem Lyna II?

Stellen Sie sich vor das Gestell, richten Sie Ihre Füße an den hinteren Füßen aus. Heben Sie Ihren Körper an, indem Sie sich auf die Griffe stützen. Zum Gehen: Bewegen Sie das Gestell nach vorne (oder schieben Sie im gelenkigen Modus die Seitenteile einzeln nacheinander).

BEDIENUNGSANLEITUNG Lyna II Vermeiren

2. Vor der Benutzung 45

2.1. Bestimmungsgemäße Verwendung und Indikationen 45
2.2. Sicherheitshinweise und mögliche Risiken 46
2.3. Symbole auf dem Produkt 47
2.4. Bei Lieferung 48
2.5. Transport und Aufbewahrung 48

3. Montage und Einstellungen 49

3.1. Höhenverstellung 49

4. Benutzen des Gehgestells 50

4.1. Falten / Entfalten 50
4.2. Wechsel zwischen reziprokes und festes Gehgestell (Lyna II) 51
4.3. Setzen, Aufstehen und Gehen 52

5. Wartung 52

5.1. Reinigung 52
5.2. Desinfektion 52
5.3. Inspektion / Wartung / Reparatur 53
5.4. Voraussichtliche Nutzungsdauer 53
5.5. Wiederbenutzung 53
5.6. Entsorgung 54
5.7. Garantie 54

6. Technische Daten 54

Vorwort

DE

Herzlichen Glückwunsch! Sie sind nun Besitzer eines Vermeiren-Gehgestells!

Vielen Dank für Ihr Vertrauen in Produkte von Vermeiren. Dieses Handbuch soll Ihnen bei der Benutzung dieses Gehgestells und seiner Bedienmöglichkeiten helfen. Lesen Sie es daher bitte aufmerksam durch, um sich mit der Bedienung, den Fähigkeiten und Beschränkungen Ihres Gehgestells vertraut zu machen.

Sollten Sie nach der Lektüre dieses Handbuchs noch Fragen haben, können Sie sich jederzeit an Ihren Fachhändler wenden. Er wird Ihnen gerne in dieser Angelegenheit weiterhelfen.

Wichtiger Hinweis

Um Ihre Sicherheit zu gewährleisten und die Nutzungsdauer Ihres Produkts zu verlängern, sollten Sie es gut behandeln und regelmäßig überprüfen und/oder warten lassen.

Dieses Handbuch enthält die neuesten Produktentwicklungen. Vermeiren behält sich das Recht vor, Veränderungen an dieser Art von Produkt vorzunehmen, ohne eine Verpflichtung einzugehen, ähnliche bereits ausgelieferte Produkte anzupassen oder auszutauschen.

Abbildungen des Produkts dienen zur Verdeutlichung der Anweisungen in diesem Handbuch. Das gezeigte Produkt kann in Details von Ihrem Produkt abweichen.

Verfügbare Informationen

Auf unserer Webseite http://www.vermeiren.com/ finden Sie stets die aktuellste Version der in diesem Handbuch beschriebenen Informationen. Informieren Sie sich bitte regelmäßig auf dieser Website nach eventuell verfügbaren Aktualisierungen.

Sehbehinderte Menschen können sich die elektronische Version dieses Handbuchs herunterladen und mit Hilfe einer Sprachsyntheselösung („Text-to-Speech-Software“) vorlesen lassen.

	BedienungsanleitungFür Benutzer und Fachhändler
	EG-Konformitätserklärung

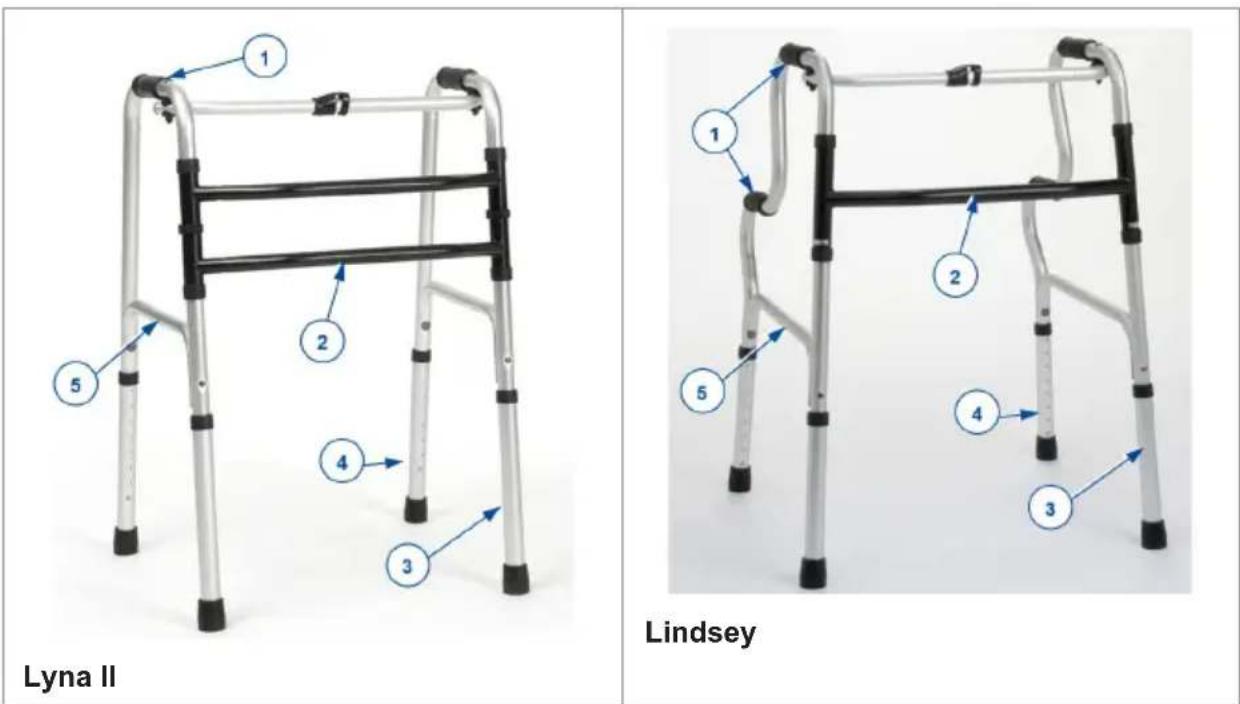

1. Ihr Produkt

1. Handgriffe
2. Rahmen
3. Vordere Füße
4. Stützen hinten
5. Typenschild

2. Vor der Benutzung

DE

2.1. Bestimmungsgemäße Verwendung und Indikationen

• Dieses Produkt ist ein Medizinprodukt.
• Indikationen und Kontraindikationen: Das Gehgestell dient zur Unterstützung der Beinfunktion beim Gehen und bei täglichen Aktivitäten. Benutzen Sie Ihren Gehgestell nicht, wenn Sie andere körperliche Einschränkungen haben, durch die die Nutzung des Gehgestells unsicher wird, zum Beispiel bei geschwächter/eingeschränkter Armfunktion, bei Gleichgewichtsstörungen, Sehbehinderung, Gliedmaßenverlust, usw.

- Das Gehgestell ist ausschließlich als Gehhilfe für eine Person mit einem maximalen Gewicht von 130 kg vorgesehen.

- Das Gehgestell dient zum Ausgleich der verminderten Belastbarkeit oder Leistungsfähigkeit der unteren Extremitäten durch Krafteinsatz, bzw. Abstützung der oberen Extremitäten. Das Gehgestell verbessert die Stabilität und Sicherheit beim aufrechten Gehen.

- Das Gehgestell ist für den Innenbereich vorgesehen.

- Er ist nicht für den Transport von Gegenständen und/oder von mehr Personen als dem Benutzer vorgesehen.

- Er darf nur auf einem ebenen Untergrund verwendet werden, bei dem alle Räder und Stützen Bodenkontakt haben. Nutzen Sie das Gehgestell nicht auf steinigen, holperigen oder sandigen Böden oder starkem Gefälle, da sonst Kippgefahr besteht. Führen Sie das Gehgestell beim Gehen immer über einen ebenen, stabilen Untergrund und abgesenkte Bordsteinkanten.

- Sehen Sie sich auch die technischen Daten und die Grenzen Ihres Gehhilfes in Abschnitt 6. an.

- Die Garantie für dieses Produkt beruht auf dessen normaler Benutzung und Wartung wie in diesem Handbuch beschrieben. Schäden an Ihrem Produkt, die auf unsachgemäße Benutzung oder mangelnde Wartung zurückzuführen sind, führen zum Erlöschen der Garantie.

2.2. Sicherheitshinweise und mögliche Risiken

AORSICHT

Verletzungsgefahr

- Bitte lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, da andernfalls Verletzungsgefahr besteht oder Ihr Produkt beschädigt werden kann.

Beachten Sie bei der Benutzung die folgenden allgemeinen Warnhinweise:

• Halten Sie beide Hände an den Handgriffen, wenn Sie vorwärts gehen.
• Beachten Sie, dass die Stabilität abnimmt, wenn Lyna II als gegenseitiges Gehgestell (separat bewegliche Seitenrahmen) verwendet wird.
• Beachten Sie, dass bestimmte Teile Ihres Gehhilfes infolge der Umgebungstemperatur, Sonneneinstrahlung, Heizkörpern usw. sehr warm oder sehr kalt werden können. Seien Sie daher vorsichtig beim Berühren.
• Fassen Sie die Handgriffe nicht mit nassen Händen an. Sie könnten abrutschen und den Halt verlieren.
• Beachten Sie die Pflege- und Wartungshinweise. Bei Schäden aufgrund von mangelnder Wartung/Pflege haftet der Hersteller nicht.

Jeder schwerwiegende Zwischenfall [MDR (EU) 2017/745 §2 (65)], der im Zusammenhang mit dem Gerät aufgetreten ist, sollte dem Hersteller und der zuständigen Behörde des Mitgliedstaats, in dem der Anwender und/oder Patient niedergelassen ist, gemeldet werden.

2.3. Symbole auf dem Produkt

	Maximalgewicht des Benutzers (in kg)
	Nur Innenbenutzung
	Typbezeichnung
	Katalognummer
	Seriennummer
	Medizinprodukt
	Hersteller
	Produktionsdatum
	Konformitätserklärung
	Achtung: wichtige Informationen
	Bitte Bedienungsanleitung beachten

2.4. Bei Lieferung

Packen Sie Ihr Produkt aus und kontrollieren Sie, ob die Lieferung vollständig ist. Folgende Teile müssen enthalten sein:

• Grundrahmen mit Handgriffen
• Handbuch

Prüfen Sie Ihr Produkt auf Transportschäden. Sollten Sie nach der Auslieferung Schäden feststellen, kontaktieren Sie bitte den Spediteur.

Wenn die Verpackung Ihres Produkts bei der Lieferung beschädigt, (unbeabsichtigt) geöffnet oder durch Umwelteinflüsse (Feuchtigkeit, Hitze,...) beeinträchtigt wurde, überprüfen Sie bitte die Unversehrtheit Ihres Produkts. Im Zweifelsfall wenden Sie sich bitte an Ihren Fachhändler.

2.5. Transport und Aufbewahrung

Versand und Aufbewahrung des Gehhilfes sollten gemäß den technischen Spezifikationen in §6. erfolgen. Achten Sie darauf, dass der Gehhilfe an einem trockenen Ort aufbewahrt wird.

Schützen Sie das Gehgestell mit einer geeigneten Abdeckung oder Verpackung gegen Rost und das Eindringen von Fremdkörpern (z. B. Salzwasser, Seeluft, Sand und Staub).

Achten Sie beim Aufbewahren des Gehhilfes darauf, dass keine anderen Gegenstände auf der Gehhilfe abgelegt oder daran gelehnt werden, weil der Gehhilfe hierdurch beschädigt werden kann.

3. Montage und Einstellungen

3.1. Höhenverstellung

AORSICHT

Sturzgefahr

• Überschreiten Sie nicht die maximale Reichweite, die auf der Handgriffhalterung angegeben ist.
• Stellen Sie die vier Füße auf die gleiche Höhe ein.
• Überprüfen Sie, dass der Federknopf (1) fest arretiert ist, um sicherzustellen, dass die Einstellungen gut gesichert sind.

Die Höhe der Handgriffe kann in 8 Positionen eingestellt werden (Schritte von 25 mm):

1. Drücken Sie den Federknopf (1).
2. Bewegen Sie den Fuß (2) auf die gewünschte Höhe.
3. Wiederholen Sie dies für die anderen Füße.
4. Stellen Sie sicher, dass die Füße auf die gleiche bequeme Höhe eingestellt sind.

Wenn Sie aufrecht stehen, sollten sich die Handgriffe auf der Höhe Ihrer Handgelenke befinden. Lassen Sie Ihre Arme dabei locker hängen.

4. Benutzen des Gehgestells

4.1. Falten / Entfalten

AORSICHT

Einklemmgefahr

- Halten Sie Finger, Schnallen, Schmuck und Kleidung vom Klappmechanismus fern.

AORSICHT

Sturzgefahr

• Überprüfen Sie, dass das Gehgestell vollständig aufgefaltet ist und der Rahmen arretiert ist.
• Drücken Sie während der Nutzung des Gehgestells niemals den Entriegelungsknopf (1) für das Falten.

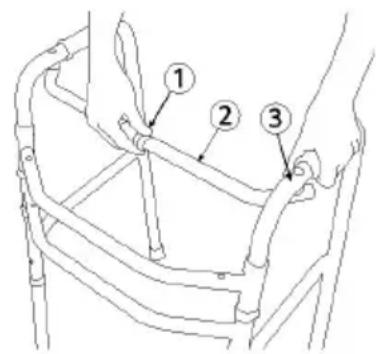

1. Drücken Sie den Federknopf (1) in die Mitte der Stange (2).
2. Ergreifen Sie die Handgriffe.
3. Falten Sie die Seitenrahmen (3) nach innen.

4.1.2. Entfalten

1. Ergreifen Sie die Handgriffe.
2. Falten Sie die Seitenrahmen nach außen, bis sie einrasten.

4.2. Wechsel zwischen reziprokes und festes Gehgestell (Lyna II)

DE

Für Lyna II besteht die Möglichkeit, zwischen einem reziproken und einem starren Gehgestell zu wechseln.

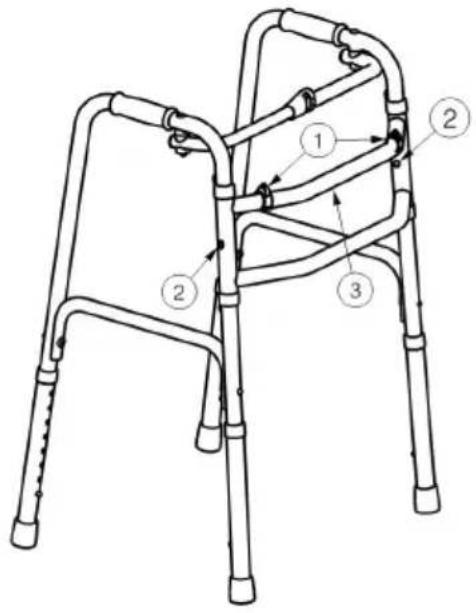

	So stellen Sie das Gehgestell als reziprokes Gehgestell ein:1. Entfernen Sie die Arretierungsclips (1) aus den vorderen seitlichen Rohren (2).2. Setzen Sie die Arretierungsclips (1) danach in die Löcher der oberen Verbindungsstange (3).3. Nun lassen sich die Seitenrahmen unabhängig voneinander nach vorne bewegen (0° - 3,5°).

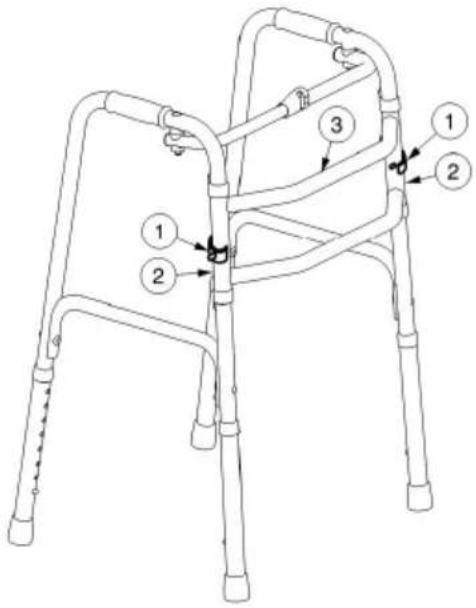

	So stellen Sie das Gehgestell als starres Gehgestell ein:1. Entfernen Sie die Arretierungsclips (1) von der oberen Verbindungsstange (3).2. Setzen Sie die Arretierungs-clips (1) in die Lochungen der vorderen, seitlichen Rohre (2) ein.3. Nun lassen sich die seitlichen Rahmenrohre nicht mehr unabhängig bewegen (0°).

4.3. Setzen, Aufstehen und Gehen

Das Lindsey-Gehgestell verfügt über normale sowie niedrige Handgriffe für einen einfachen Transfer aus einem Rollstuhl, Bett, ...

1. Heben Sie Ihren Körper an, Sie sich an den Handgriffen abstützen.
2. Stellen Sie Ihre Füße in Höhe der hinteren Gehgestellfüße ab.
3. Heben Sie das Gehgestell an und stellen es ein Stück weiter nach vorne. Beachten Sie, dass alle vier Füße einen sicheren Stand haben; oder für das Lyna II-Gehgestell: Schieben Sie die Seitenrahmen einzeln nach vorne.

5. Wartung

Durch eine regelmäßige Pflege wird Ihre Gehhilfe in einem einwandfreien Zustand bleiben.

5.1. Reinigung

Verwenden Sie zum Reinigen der Gehhilfe ein weiches, feuchtes Tuch und lauwarmes Wasser mit einer milden Seifenlösung. Vermeiden Sie eine Durchnässung. Verwenden Sie keine scheuernden Reinigungsmittel.

5.2. Desinfektion

AORSICHT

Beschädigungsgefahr

- Eine Desinfektion darf nur von dafür geschultem Personal durchgeführt werden. Wenden Sie sich hierfür an Ihren Fachhändler.

Verwenden Sie ein weiches, feuchtes Tuch und lauwarmes Wasser mit einem milden Haushaltsdesinfektionsmittel zur Bettreinigung.

5.3. Inspektion / Wartung / Reparatur

DE

Bevor Sie Ihre Gehhilfe nutzen, muss diese auf die folgenden Punkte kontrolliert werden:

• Vollständigkeit.
- Faltmechanismus: Funktioniert gut.
- Schrauben und Muttern: fest angezogen.
- Rahmen (Verformung, Standsicherheit, Verschraubungen).
- Handgriff (sichere Arretierung der Höhenverstellung, sicherer Halt der Handgriffe).

Ihre Gehhilfe besteht aus Aluminium- und Kunststoffkomponenten. Wir empfehlen, Ihr Produkt mindestens einmal pro Jahr überprüfen zu lassen, aber die Wartungshäufigkeit hängt von der Häufigkeit und Intensität der Nutzung ab. Beraten Sie sich bezüglich der geeigneten Wartungshäufigkeit mit Ihrem Fachhändler.

Reparaturen und Erneuerungen dürfen nur von geschultem Personal und mit Original-Ersatzteilen von Vermeiren durchgeführt werden.

Fühlen Sie sich frei, den von Ihrem Fachhändler angebotenen Service zu nutzen. Er wird Ihnen gerne in Bezug auf Service und Reparaturen behilflich sein.

5.4. Voraussichtliche Nutzungsdauer

Die erwartete Nutzungsdauer Ihrer Gehhilfe beträgt 5 Jahre. Die Lebensdauer hängt von der Art der Nutzung, der Einlagerung, der Pflege, Wartung und Reinigung ab.

5.5. Wiederbenutzung

Lassen Sie die Gehhilfe vor jeder Wiederverwendung gemäß den Anweisungen in §5.2. und §5.3. desinfizieren, inspizieren und warten.

5.6. Entsorgung

Am Ende seiner Nutzungsdauer muss Ihre Gehhilfe gemäß den geltenden Umweltvorschriften entsorgt werden. Dazu wird er im besten Fall zerlegt, um den Transport wiederverwertbarer Teile zu erleichtern.

5.7. Garantie

Die Garantie für dieses Produkt unterliegt den allgemeinen Bestimmungen jedes Landes.

6. Technische Daten

Die nachstehenden technischen Daten gelten für diese Gehhilfe nur bei Standardeinstellungen und optimalen Umgebungsbedingungen. Berücksichtigen Sie diese Details bei der Benutzung.

Marke Vermeiren
Produktgruppe Gehgestelle
Typ Lindsey	Lyna II
Beschreibung Abmessungen
	Lindsey Lyna II
Maximales Gewicht des Benutzers	130 kg
Gesamtlänge 540 mm 470 mm
Länge zusammengefaltet 120 mm
Gesamtbreite 590 mm 540 mm
Breite zusammengeklappt	605 mm 510 mm
Gesamthöhe	790 mm - 970 mm	780 mm - 960 mm
Höhe im zusammengeklappten Zustand	790 mm - 970 mm	780 mm - 960 mm
Abstand zwischen den Handgriffen	475 mm 495 mm
Empfohlene Körpergröße 1675 mm - 1925 mm
Technische Änderungen vorbehalten. Messtoleranzen +- 15 mm / 1,5 kg / 1,5°
Gesamtgewicht 2,75 kg 2,65 kg
Benutzungstemperatur +5°C - +41°C
Luftfeuchtigkeitsbereich für Lagerung und Nutzung	30% - 70%
Technische Änderungen vorbehalten. Messtoleranzen +- 15 mm / 1,5 kg / 1,5°
