BEDIENUNGSANLEITUNG RCE 100 DIMPLEX

Montage- und Gebrauchsanweisung

Wärmewellen-Konvektor

Radiant convector

gültig für Deutschland und Österreich

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt. Für die Geräte leisten wir Garantie gemäß nachstehender Bedingungen:

Wir beheben unentgeldlich nach Maßgabe der folgenden Bedingungen Mängel am Gerät, die nachweislich auf einen Material- und/oder Herstellungsfahler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstabnehmer gemeldet werden. Bei gewerblichen Gebrauch innerhalb von 12 Monaten. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfahler handelt.

Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der Mitgliedsstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland oder Österreich betrieben wird und Garantieleistungen auch in Deutschland oder Österreich erbracht werden können.

Die Behebung der von uns als garantiepflichtig anerkannter Mängel geschied dadurch, dass die mangelhaften Teile unentgeldlich nach unserer Wahl instantgesetzt oder durch einwandfreie Teile ersetzt werden. Durch Art oder Ort des Einsatzes des Gerätes bedingte außergewöhnliche Kosten der Mängelbeseitigung werden nicht übernommen. Der freie Gerätezugang muss durch den Endabnehmer gestellt werden. Ausgebaute Teile, die wir zurücknehmen, gehen in unser Eigentum über. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unwesentlich beeinträchtigten.

Es ist jeweils der Originalkaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen.

Die Garantiezeit für Nachbesserungen und Ersatzteile endet mit dem Ablauf der ursprünglichen Garantiezeit für das Gerät.

Zur Erlangung der Garantie für Fußbodenheizmatten ist dass in den Projektierungsunterlagen oder in der Montageanweisung enthaltenen Prüfprotokoll ausgefüllt innerhalb vier Wochen nach Einbau der Heizung an untenstehende Adresse zu senden.

Eine Garantieleistung entfällt, wenn vom Endabnehmer oder einem Dritten die entsprechenden VDE-Vorschriften, die Bestimmungen der örtlichen Versorgungsunternehmen oder unsere Montage- und Gebrauchsanweisung nicht beachtet worden sind. Durch etwa seitens des Endabnehmers oder Dritter unsachgemäß vorgenommenen Änderungen und Arbeiten wird die Haftung für die daraus entstehenden Folgen aufgehoben. Die Garantie erstreckt sich auf vom Lieferer bezogenen Teile. Nicht vom Lieferer bezogene Teile und Gerät-, bzw. Anlagenmängel, die auf nicht vom Lieferer bezogene Teile zurück zuführen sind fallen nicht unter den Garantieanspruch.

Sofern ein Mangel nicht beseitigt werden kann oder die Nachbesserung von uns abgelehnt oder unzumutbar verzögert wird, wird der Hersteller entweder kostenfreien Ersatz liefern oder den Minderwert vergüten. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherigen Nutzungszeit vor. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden, sind soweit eine Haftung nicht zwingend gesetzlich angeordnet ist, ausgeschlossen.

Bei einer Haftung nach § 478 BGB wird die Haftung der Liefereres auf die Servicepauschalen des Lieferers als Höchstbetrag beschränkt.

Kundendienst

Im Kundendienstfall ist die Robert Bosch Hausgeräte GmbH als zuständiger Kundendienst zu informieren.

Robert Bosch Hausgeräte GmbH Deutschland

Auftragsannahme

Telefon: [phone]

Telefax: 089 20355744

E-Mail: [e-mail]

Robert Bosch Hausgeräte GmbH Österreich

Auftragsannahme

Telefon:

0810-240260

Telefax: (01)6057-551212

Ersatzteilbestellung Telefon: [phone]

Telefax: (01)6057-551212

E-Mail: [e-mail]

Für die Auftragsbearbeitung werden die Erzeugnisnummer (E-Nr.) und das Fertigungsdatum (FD) des Gerätes benötigt. Diese Angaben befinden sich auf dem Typenschild, in dem stark umrandeten Feld.

Glen Dimplex Deutschland GmbH

Am Goldenen Feld 18

D-95326 Kulmbach

Technische Änderungen vorbehalten

Telefon: [phone]

Telefax: [phone]

E-Mail: [e-mail]

www.dimplex.de

Inhaltsverzeichnis, Table of contents, Sommaire, Contenuto

Garantie / Kundendienst / Anschrift DE-2 Inhaltsverzeichnis, Table of contents, Sommaire, Contenuto DE-3

1 Hinweise für den Benutzer DE-4

2 Energiesparfunktionen DE-5

2.1 Zweikreis-Heizelement DE-5

2.2 Fenster offen - Funktion DE-5

2.3 Lernfunktion DE-5

3 Technische Gerätebeschreibung DE-5

4 Montage, Installation, Mindestabstände DE-5

5 Elektrischer Anschluss DE-6

6 Überhitzungsschutz DE-6

7 Bedienung DE-7

7.1 Bedienteil DE-7

7.2 Bedienfunktionen DE-7

7.3 Hauptbildschirm DE-7

7.4 Erstinbetriebnahme DE-7

7.5 Einstellung Datum / Uhrzeit DE-8

8 Betriebsarten DE-8

8.1 Manueller Modus DE-8

8.2 ECO-Modus DE-8

8.3 Frostschutzmodus DE-8

8.4 Aus DE-8

8.5 Timerbetrieb DE-8

8.6 Urlaub DE-1

9 Advance - Vorzug DE-10

10 Zeitvorgabe des Komfortbereichs DE-10

11 Optionen DE-10

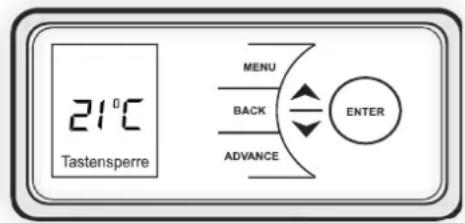

12 Tastensperre aktivieren / deaktivieren DE-11

13 Erweiterte Funktionen DE-11

14 Reinigung DE-11

15 Garantie DE-11

16 Entsorgung DE-11

1 Hinweise für den Benutzer

i HINWEIS

Sehr geehrter Kunde,

bitte lesen Sie alle in dieser Anweisung aufgeführten Informationen aufmerksam durch. Bewahren Sie die Anweisung sorgfältig auf und geben Sie diese gegebenenfalls an Nachbesitzer weiter. Das Gerät darf nur, wie in der Montage- und Gebrauchsanleitung beschrieben, verwendet werden!

ACHTUNG!

Diese Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangels an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen! Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Aufsicht erfolgen!

ACHTUNG!

Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist!

ACHTUNG!

Kinder ab 3 Jahren und jünger als 8 Jahre dürfen nicht den Stecker in die Steckdose stecken, das Gerät nicht regulieren, das Gerät nicht reinigen und/oder nicht die Wartung durch den Benutzer durchführen!

ACHTUNG!

Einige Teile des Gerätes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder oder schutzbedürftige Personen anwesend sind!

ACHTUNG!

Das Gerät darf nicht unter einer Wandsteck-dose aufgestellt werden!

ACHTUNG!

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder dessen Kundendienstvertretung oder einer vergleichbar qualifizierten Person ausgetauscht werden, um Gefahrenquellen auszuschalten!

ACHTUNG!

Um Überhitzungen zu vermeiden, darf das Heizgerät nicht abgedeckt werden!

ACHTUNG!

Das nebenstehende Symbol ist am Heizgerät angebracht und bedeutet, dass das Heizgerät nicht abgedeckt werden darf!!

• Gerät nur an Wechselspannung-Spannung gemäß Typenschild anschließen.
  Das Gerät ist nach den geltenden Sicherheitsvorschriften von einer Fachkraft zu installieren.
  Das Gerät darf nur zur Raumlufterwärmung innerhalb geschlossener Räume verwendet werden.
  ■ Reparaturen und Eingriffe in das Gerät dürfen nur von einem Fachmann ausgeführt werden.
  ■ Im Fehlerfall oder bei längerer Außerbetriebnahme Gerät vom Netz trennen (Sicherung ausschalten).
  In Räumen, in denen feuergefährliche Stoffe verwendet werden (z.B. Lösungsmittel etc.), darf das Heizgerät nicht betrieben werden.

ACHTUNG!

Um eine Gefährdung durch ein unbeabsichtigtes Rücksetzen des Schutztemperaturbegrenzers zu vermeiden, darf das Gerät nicht über eine externe Schaltvorrichtung, wie z.B. eine Zeitschaltuhr versorgt werden oder mit einem Stromkreis verbunden sein, der regelmäßig durch eine Einrichtung ein- und ausgeschaltet wird!

ACHTUNG!

Die Anschlussleitung nicht über das Gerät legen! Gerät niemals in Betrieb nehmen, wenn Gerät oder Netzleitung beschädigt sind. Lebensgefahr!

ACHTUNG!

In die festverlegte elektrische Installation ist eine Trennvorrichtung vorzusehen mit mindestens 3 mm Kontaktöffnung an jedem Pol. (z.B. Sicherungsautomaten)!

ACHTUNG!

Wenn dieses Heizgerät mit einem zusätzlichen Programmschalter, einem Zeitschalter, einem separaten Fernwirksystem oder irgendeiner anderen Einrichtung betrieben wird, die das Heizgerät automatisch einschaltet, ist erhöhte Vorsicht geboten, da Brandgefahr besteht, wenn das Heizgerät zwischenzeitlich abgedeckt oder falsch aufgestellt wurde!

ACHTUNG!

Das Gerät ist so zu verwenden, dass die Bedienelemente nicht von einer sich in der Badewanne oder unter der Dusche befindlichen Person berührt werden können!

ACHTUNG!

2 Energiesparfunktionen

2.1 Zweikreis - Heizelement

Der Dimplex RCE Wärmewellen-Konvektor verfügt über ein Konvektions-Heizlement und eine Strahlungsheizung. Diese Kombination ermöglicht bei geringer Temperaturdifferenz die alleinige Verwendung der Strahlungsheizung. Dadurch wird das Risiko, den Raum zu überheizen, minimiert, was Energie spart.

2.2 „Fenster offen“ Funktion

Sollte ein Fenster oder eine Tür versehentlich offen gelassen werden, wird die Steuerung die plötzlichen Temperaturschwankungen erkennen und in den Standby-Modus schalten. Wurde das Fenster oder die Tür geschlossen, kehrt das Gerät wieder in den Normalbetrieb zurück. Diese Funktion unterbricht den Heizbetrieb, um zu verhindern, dass unkontrolliert Wärme aus dem Zimmer entweicht. Dies spart Geld und minimiert den Energieverbrauch.

2.3 Lernfunktion

Diese Funktion ermöglicht ein frühzeitiges Einschalten des Heizgerätes, um sicherzustellen, dass zum im Programm eingestellten Zeitpunkt die gewünschte Temperatur erreicht ist.

Beispiel: Sie haben über das Zeitprogramm für morgens 07:00 Uhr eine Temperatur von 21°C eingestellt. Das Heizgerät ermittelt nun, auf Grund seiner „Erfahrung“ wie lange es dauert, um zum eingestellten Zeitpunkt die gewünschte Temperatur zu erreichen.

i HINWEIS

Wenn Aufheizen (ES) aktiviert ist, heizt das Gerät zur voreingestellter Uhrzeit, um sicherzustellen, dass der Raum die erforderlichen Temperatur rechtzeitig erreicht hat. Technische Gerätebeschreibung.

3 Technische Geräteschreibung

Typ LeistungStrahlungs-heizung		LeistungKonvektor-heizung	Gesamtleistung
RCE 050	200 W 300 W 500 W
RCE 100	300 W 700 W 1000 W
RCE 150	300 W 1200 W 1500 W
RCE 200	350 W 1650 W 2000 W

Anschlussspannung 1/N/PE-	230-240V, 50Hz
Temperaturregler	7 - 32°C
Schutzklasse	Schutzleiteranschluss
Schutzart	IP24

4 Montage, Installation, Mindestabstände

Das Wärmewellen-Heizgerät ist für die Wandmontage mittels der mitgelieferten Wandhalterung vorgesehen. Das Gerät darf nur in senkrechter Position, wie in Abb. 1 - 3 gezeigt, montiert werden.

Vorsicht vor brennbaren Gegenständen. Die Mindestabstände sind unbedingt einzuhalten. An der Gerätevorderseite ist ein Abstand von mindestens 500mm einzuhalten.

Abb.1

300 mm 105 mm

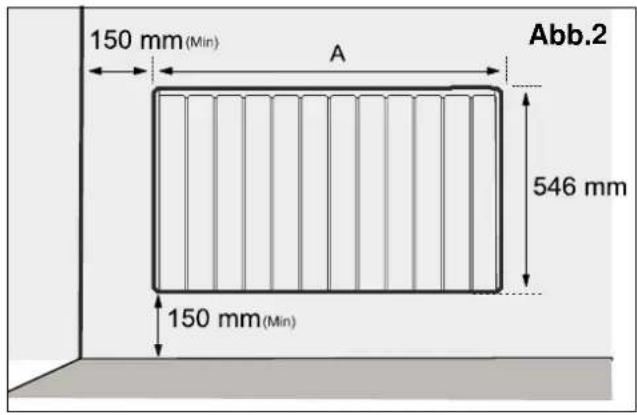

150 mm (Min) A Abb.2 546 mm 150 mm (Min)

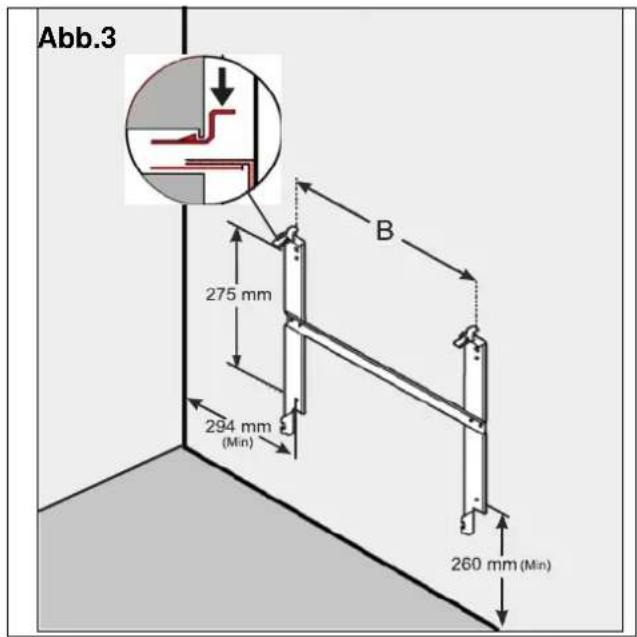

Abb.3 275 mm 294 mm (Min) B 260 mm (Min)

Typ Maß A (mm) Maß B (mm)
RCE 050 513 225
RCE 100 675 387
RCE 150 756 468
RCE 200 918 630

Die Montage auf Holzwänden ist zulässig.

Alle Modelle sind nach IP24-Standard spritzwasserge- schützt und können im Badezimmer im Schutzbereich II verwendet werden.

Die Netzanschlussdose muss nach der Montage zugänglich sein.

ACHTUNG!

Der an der Rückseite des Gerätes mitgelieferte Original-Wandhalter muss verwendet werden!

■ Entfernen Sie den Wandhalter von der Rückseite des Gerätes durch Drücken der Federn an jeder Seite. (siehe Abb 2.)
Befestigungslöcher bohren. Achten Sie hierbei auf sich in der Wand befindliche Elektro- oder Rohrleitungen.
■ Den Wandhalter mit den beiliegenden Schrauben fest an der Wand verschrauben.
Hängen Sie das Gerät in die unteren Schlitze der Wandhalterung ein.
■ Bringen Sie das Gerät in eine aufrechte Position und drücken Sie das Gerät zur Verriegelung in die Federn bis diese einrasten.

ACHTUNG!

Bitte beachten Sie, dass brennende Zigaretten, Kerzen und Öllampen in Verbindung mit der Konvektion von elektrischen Heizungen Rußablagerungen an der Wand und auf der Oberfläche des Gerätes verursachen können. Dies ist keine Fehlfunktion des Gerätes.

5 Elektrischer Anschluss

Die aktuellen Vorschriften nach VDE 0100 Teil 701 und die relevanten Installationsvorschriften müssen zwingend beachtet werden. Die Heizgeräte sind mit einer Geräteanschlussleitung Typ H05VV-F, 4 x 1,0 mm ^2 ohne Stecker versehen.

Aderbelegung der Geräteanschlussleitung:

Grün/Gelb: ,PE' - Schutzleiter
■ Blau: „N“ - Nullleiter Versorgungsspannung
■ Braun: ,L' - Phase Versorgungsspannung
■ Schwarz: Steuerleiter

ACHTUNG!

Der Steuerleiter ist ohne Funktion und muss fachgerecht isoliert werden! Steuerleiter nicht erden!

Die Geräteanschlussleitung muss an eine für das Heizgerät geeignete Anschlussdose angeschlossen werden. In die festverlegte elektrische Installation ist eine Trennvorrichtung vorzusehen, mit mindestens 3 mm Kontaktöffnung an jedem Pol (z.B. Sicherungsautomat).

6 Überhitzungsschutz

Zu Ihrer Sicherheit ist das Heizgerät mit einem Überhitzungsschutz ausgerüstet. Wird die Luftzirkulation gestört, so schaltet der Überhitzungsschutz das Heizgerät aus. Nach ausreichender Abkühlung schaltet sich das Heizgerät wieder automatisch ein.

Bei mehrmaligen Ansprechen des Überhitzungsschutzes muss die Ursache ermittelt werden (z.B. Lüftungsgitter abgedeckt).

Das Ansprechen des Überhitzungsschutzes wir im Display durch ein Rotes Blinken angezeigt.

Um die Anzeige zurückzusetzen, entfernen Sie die Ursache der Überhitzung und drücken Sie die ENTER-Taste für 10 Sekunden.

7 Bedienung

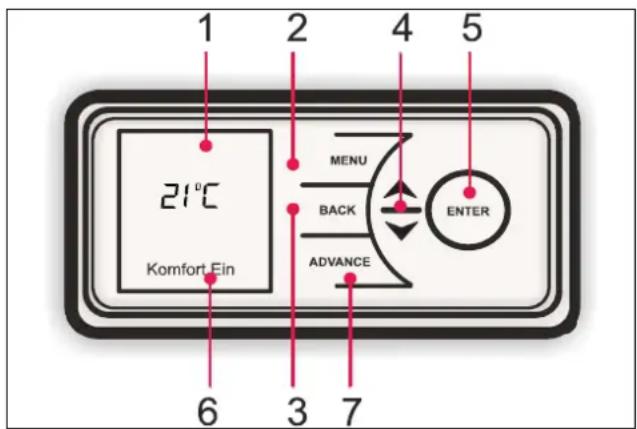

7.1 Bedienteil

Die Bedienelemente befinden sich auf der rechten Oberseite des Gerätes. Das Gerät ist mit einem einstellbaren elektronischen Steuergerät, bestehend aus einem Display und sechs Touchscreen Tasten ausgestattet.

Weiterhin besitzt das Heizgerät einen einstellbaren Raumthermostat, zur Regelung der Raumtemperatur. Die einstellbare Mindesttemperatur beträgt 7 °C.

Die Maximaltemperatur ist werkseitig auf 26 °C eingestellt, kann jedoch, auf maximal 32 °C erhöht werden.

Eine Temperatur von 21 °C entspricht einer normalen Raumtemperatur.

1 2 4 5 21°C Kornfort Ein MENU BACK ADVANCE ENTER 6 3 7

(1) Display
(2) Menü- Taste
(3) Back (Zurück)- Taste
(4) Aufwärts / Abwärts-Taste
(5) Enter- (Bestätigung) Taste
(6) Betriebsanzeige
(7) Advance (Vorzug)- Taste

7.2 Bedienfunktionen

Die Parameter des Gerätes können einfach mit Hilfe der sechs Tasten auf der Benutzeroberfläche des Displays eingestellt werden.

Auf dem Display werden die verfügbaren Einstellungen angezeigt.

1. Menü - zeigt die wichtigsten Funktionen:

Datum / Uhrzeit - Einstellung Datum und Zeit.

Betriebsart - Zeitprogramm, Manuelle Temperaturwahl, Absenkung, Frostschutz, Aus.

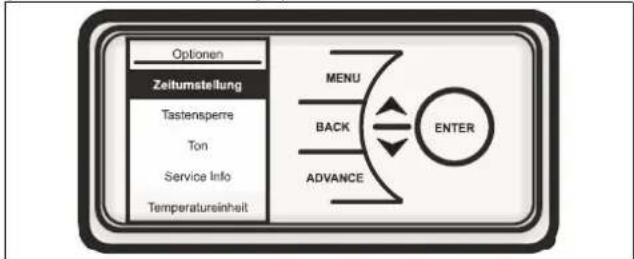

Optionen - Sommerzeit, Tastensperre, Serviceinformationen, Temperatureinheit, Audio-Rückmeldung (Tasten)

1. Back (Zurück)- Taste: Rückkehr zum vorherigen Programmpunkt

3. Aufwärts- und Abwärts-Tasten:

Dienen zur Navigation durch das Menü und zum ändern der Einstellwerte.

Die Auf- und Ab-Taste wird auch zur Einstellung der gewünschte Raumtemperatur verwendet.

Die Bildschirmfarbe wechselt basierend auf der gewählten Temperatur von blau zu rot.

1. ENTER-Taste: Zur Bestätigung der Einstellungen. Durch Drücken der Eingabetaste wird die aktuell aktivierte Funktion angezeigt.
2. Komfort EIN: Die Zeitperioden, in denen das Heizgerät auf die eingestellte Komforttemperatur aufheizt. Dies wird im unteren Bereich des Displays angezeigt.
3. Komfort AUS: Die Zeitperioden, in denen das Heizgerät nicht eingeschaltet wird. Die eingestellte Betriebsart wird im unteren Bereich des Displays angezeigt.

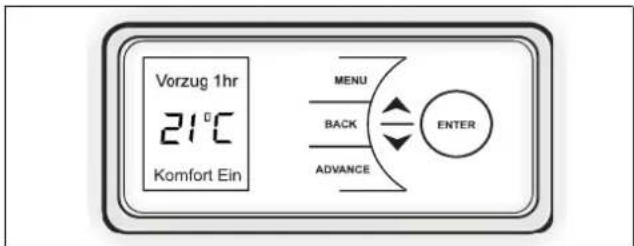

4. ADVANCE (Vorzug)-Taste: überschreibt die Heizungseinstellungen und wechselt den Betriebszustand des Heizgerätes.

Wurde ein Timer-Modus aktiviert, wird durch Drücken der ADVANCE-Taste die Betriebsart geändert.

Zum Beispiel wird von „Komfort Aus“ auf „Komfort Ein“ und umgekehrt gewechselt.

Die ADVANCE-Taste wird auch benutzt, um den Boost-Modus zu aktivieren. Der Boost-Modus liefert Wärme für ein bis vier Stunden.

7.3 Hauptbildschirm

Erfolgt 30 Sekunden keine Eingabe kehrt die Anzeige zum Hauptbildschirm zurück. Hier wird die gewählte Temperatur zusammen mit der Betriebsart angezeigt. Ebenfalls angezeigt wird die Nutzung der Advance Funktion.

Durch Drücken der ENTER-Taste werden die aktivierten Funktionen anzeigt.

Erfolgt für eine längere Zeit keine Änderung, wird der Bildschirm in "Schlafmodus" versetzt und die Anzeige erlischt.

Zur Aktivierung der Anzeuge drücken Sie eine beliebige Taste.

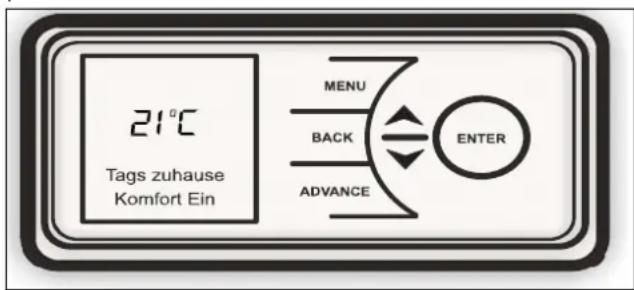

21°C Tags zuhause Komfort Ein MENU BACK ADVANCE ENTER

i HINWEIS

Wird keine Taste betätigt, kehrt die Anzeige nach 30 Sekunden zum Hauptmenü zurück. Durch Drücken der ENTER-Taste werden die Funktionen, die aktiviert sind, anzeigt.

7.4 Erstinbetriebnahme

Bei der Erstinbetriebnahme des Heizgerätes wird im Display die Startmaske angezeigt. Hier stellen Sie die Sprache, Datum, Uhrzeit, Zeitzone, Tastensperre, Tastentöne und Temperatureinheit ein. Diese Werte können nachträglich wieder verändert werden.

Siehe die entsprechenden Kapitel in der Bedienungsanleitung.

7.5 Einstellung Datum / Uhrzeit

Die Steuerung enthält eine Echtzeituhr mit Kalenderfunktion. Die Uhr besitzt eine Backup-Batterie (Typ CR2032, 3V), die im Falle eines Netzausfalls die Uhr mit Strom versorgt.

Einstellen der Uhrzeit und des Datums:

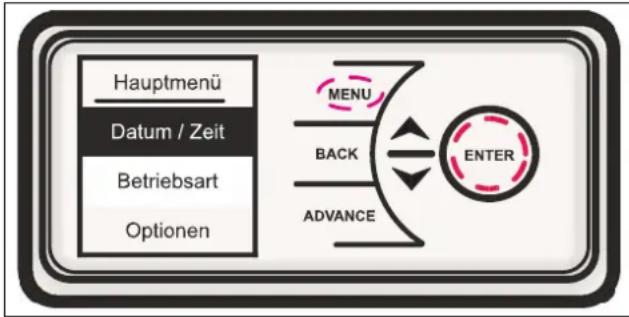

Drücken Sie die MENÜ-Taste. Wählen Sie Datum / Uhrzeit und drücken Sie die ENTER-Taste.

Hauptmenü Datum / Zeit Betriebsart Optionen MENU BACK ENTER ADVANCE

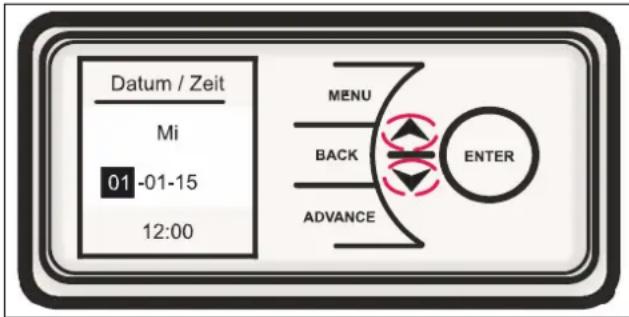

Drücken Sie und Taste um den richtigen Tag des Monats einzustellen und drücken Sie die ENTER-Taste.

Datum / Zeit Mi 01-01-15 12:00 MENU BACK ADVANCE ENTER

Wiederholen Sie diesen Vorgang, bis das Datum und die Uhrzeit eingestellt wurden und drücken Sie zum Speichern die ENTER-Taste. Drücken Sie die BACK-Taste, sobald angezeigt wurde und kehren Sie zum Hauptbildschirm zurück.

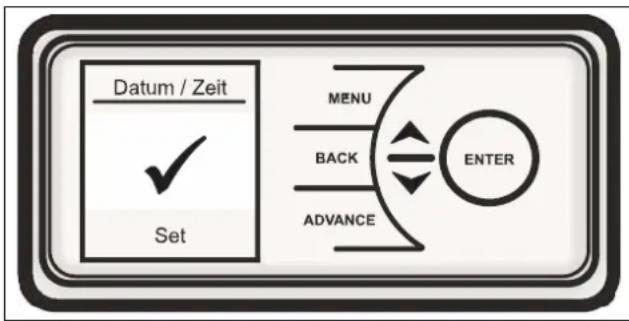

Datum / Zeit Set MENU BACK ADVANCE ENTER

8 Betriebsarten

Der Wärmewellen-Konvektor kann eine konstante Raumtemperatur mit den folgenden Betriebsarten aufrechterhalten:

8.1 Manueller Modus heizt den Raum auf eine angenehme Temperatur von 21 °C.
8.2 Eco-Modus (Energiesparmodus) hält eine Raumtemperatur von 18 °C aufrecht. Durch eine geringe Reduzierung der Raumtemperatur, können erhebliche Energieeinsparungen erzielt werden. Das grüne Display zeigt den Energiesparmodus an.
8.3 Frostschutzmodus hält eine Raumtemperatur von 7 °C aufrecht. Frostschutz wird durch die blaue Anzeige dargestellt.
8.4 Aus Wählen Sie die Betriebsart „Aus“, um das Gerät auszuschalten. Dieser Modus sollte verwendet werden, wenn die Heizung über einen längeren Zeitraum nicht benötigt wird.

Drücken Sie eine der Tasten, um die Anzeige zu aktivieren und wählen Sie dann die gewünschte Betriebsart.

i HINWEIS

In allen Betriebsarten kann die Raumtemperatur mit

den A+ Hasten verändert werden. Im Timer-Modus ist diese Änderung nur temporär und das Gerät wird anschließend in das voreingestellte Programm zurückkehren.

8.5 Timerbetrieb

ACHTUNG!

Es wird empfohlen, die Timerfunktion zu nutzen, um die Betriebskosten zu reduzieren. Die Nutzung des Gerätes im permanenten Heizbetrieb kann zu erhöhten Betriebskosten führen.

Das Gerät ist mit einer Reihe von nutzbaren Heizprofilen vorprogrammiert. Es stehen vier Optionen zur Verfügung - drei voreingestellte und ein vom Benutzer frei einstellbares Zeitprogramm:

1. Tags abwesend - (vorprogrammiert) - stehen Ihnen folgende voreingestellte Heizzeiten zur Verfügung: Montag bis Sonntag 07.00 bis 08.30 Uhr und 17.30 bis 22.00 Uhr, kann bei Bedarf geändert werden.
2. Tags anwesend - (vorprogrammiert) - stehen Ihnen folgende voreingestellte Zeiten zur Verfügung: Montag bis Sonntag 08.00 bis 21.00 Uhr, kann bei Bedarf geändert werden.

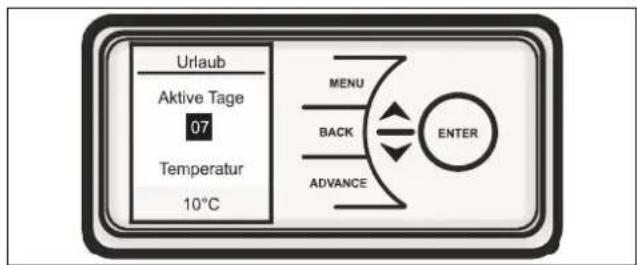

3. Urlaub - (vorprogrammiert für 7 Tage bei Frostschutz 10 °C) - Anzahl der programmierbaren Urlaubstage: 1 bis 300
4. Benutzer Timer - bietet höchste Flexibilität für den Anwender. Vier Zeitblöcke pro Tag stehen zur Verfügung und diese können für jeden Wochentag individuell angepasst werden.

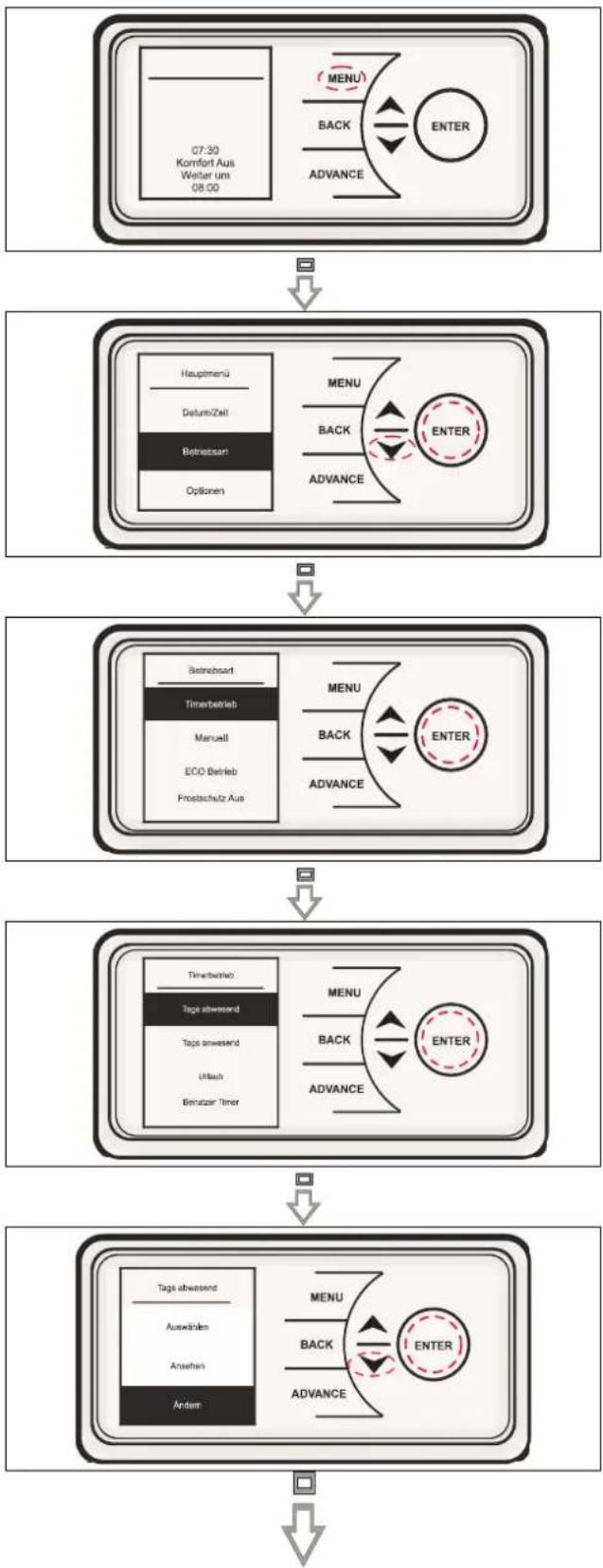

Um den Timerbetrieb zu wählen, drücken Sie die MENÜ-Taste, wählen Sie anschließend mit der Taste

die Betriebsart aus und drücken Sie die ENTER-Taste.

Wählen Sie nun den Timer-Betrieb durch Drücken der ENTER-Taste.

Wählen Sie den gewünschten Modus mit der Taste

Voder und bestätigen Sie mit ENTER-Taste.

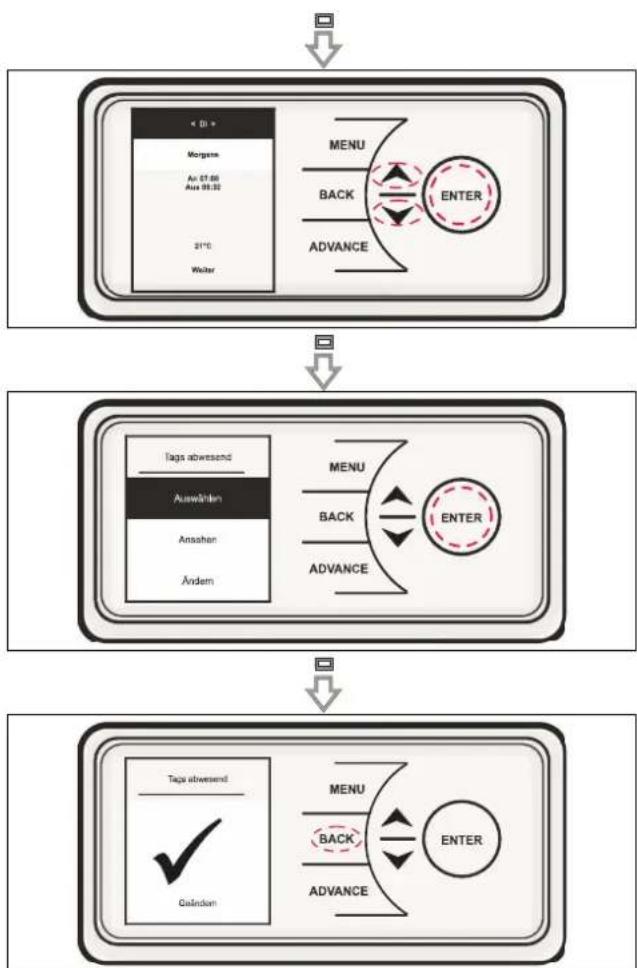

Für Optionen, „Tags abwesend“, „Tags anwesend“ und „Benutzer-Timer“ stehen drei Auswahlmöglichkeiten zur Verfügung - „Auswählen“, „Ansehen“ und „Ändern“.

■ Auswählen - Auswahl des Timer-Betriebs
■ Ansehen - Anzeige der aktuell eingestellten Zeiten
- Ändern - Ändern der aktuell eingestellten Zeit

Wenn „Ändern“ gewählt wurde, werden die einzelnen

Optionen mit den Tasten oder ausgewählt, gegebenenfalls geändert und mit der ENTER-Taste bestätigt.

Am Ende jeder Periode wählen Sie „Weiter“, um in die folgenden Periode zu gelangen.

Wenn die Einstellungen für einen Tag abgeschlossen sind, drücken Sie die ENTER-Taste, um die Einstellungen zu speichern.

Nachdem die Einstellungen für den ersten Tag abgeschlossen wurden, ist es möglich, diese Einstellungen, auf den folgenden Tag oder für alle Wochentage zu übernehmen.

Jeder Tag kann individuell verändert und gespeichert werden. Dies ist auch möglich mit „Löschen“ oder „Alles löschen“.

Folgende Optionen sind verfügbar:

Speichern	Speichern der Schaltzeiten für einen Tag
Kopieren	Kopieren der Schaltzeiten auf den folgenden Tag
Alles kopieren	Kopiert die Schaltzeiten auf alle sieben Tage
Löschen	Setzt alle Zeiten auf 00:00 für diesen Tag
Alles Löschen	Setzt alle Zeiten auf 00:00 für alle sieben Tage

Um eine Timer-Betriebsart zu wählen, wählen Sie „Auswählen“ und drücken Sie die ENTER-Taste.

8.6 Urlaub

In der Betriebsart Urlaub kann die Anzahl der Tage, in denen der Raum nicht genutzt wird, zusammen mit der gewünschten Raumtemperatur eingestellt werden.

Drücken Sie und Taste um die Anzahl der Abwesenheitstage zwischen 1 und 300 Tage auszuwählen. Danach drücken Sie die ENTER-Taste.

Drücken Sie und um eine gewünschte Temperatur zu wählen, die in dieser Zeit gehalten werden soll und drücken Sie die ENTER-Taste. Nach Ablauf der eingestellten Urlaubstage kehrt die Steuerung wieder zu dem zuvor ausgewählte Programm zurück.

Urlaub Aktive Tage 07 Temperatur 10°C MENU BACK ADVANCE ENTER

9 Advance - Vorzug

Die Advance-Funktion ermöglicht die vorrübergehende Änderung des Zeitprofil. Wenn ein Zeitprogramm ausgewählt wurde, wird die Vorzugs-Funktion das nächsten eingestellten Zeitprofil auf den aktuellen Zeitpunkt vorziehen.

Vorzug 21°C Tags zuhause Komfort Ein MENU BACK ADVANCE ENTER

10 Zeitvorgabe des Komfortbetriebs

Die ADVANCE-Taste wird auch verwendet, um die Komforttemperatur für einen festen Zeitraum vorzugeben (1-4 Stunden).

Drücken Sie die ADVANCE-Taste zweimal, um eine einstündige Erhöhung zu programmieren.

Für längere Zeiteinstellungen drücken Sie die ADVANCE-Taste mehrmals.

Vorzug 1hr 21°C Komfort Ein MENU BACK ADVANCE ENTER

11 Optionen

Mit dem Optionen-Menü können die Menü-Einstellungen dem Benutzer angepasst werden.

Optionen Zeitumstellung Tastensperre Ton Service Info Temperaturinheit MENU BACK ADVANCE ENTER

■ Zeit-Umstellung - Umstellung Sommer-/ Winter-zeit
Tastensperre - Kindersicherung. Diese Funktion sperrt die Tasten. Zum Entsperren des Geräts drücken und halten Sie die ENTER-Taste für zwei Sekunden.
■ Ton - Audio Rückmeldung (Tasten) kann aktiviert oder deaktiviert werden.
■ Service Info - Service-Informationen werden angezeigt.
■ Temperatureinheit - Auswahl der Temperatureinheit Grad Celsius oder Fahrenheit.

12 Tastensperre aktivieren / deaktivieren

Zum Sperren der Steuerung drücken Sie die BACK-Taste und ENTER-Taste für drei Sekunden. Tastensperre wird am unteren Rand des Displays angezeigt. Um die Steuerung zu entsperren wiederholen Sie die Aktion und drücken Sie die BACK-Taste und ENTER-Taste für drei Sekunden

21°C Tastensperre MENU BACK ADVANCE ENTER

i HINWEIS

Die Steuerung kann nicht verstellt werden, wenn die Tastensperre aktiv ist.

13 Erweiterte Funktionen

i HINWEIS

Fenster offen - Erkennung ist werkseitig aktiviert. AUFHEIZZEIT - ist werkseitig deaktiviert.

Um das Menü Benutzer-Informationen anzuzeigen, Drücken und halten Sie die ENTER-Taste fünf Sekunden.

■ SP-Bereich (Sollwert) ermöglicht die Festlegung der maximalen einstellbaren Temperatur.
„Fenster offen“-Erkennung (OW). Bei Aktivierung dieser Funktion wird die Raumtemperatur reduziert, um den Energieverlust bei geöffneten Fenster zu beschränken.
Aufheizzeit (ES) - Wenn Aufheizen (ES) aktiviert ist, heizt das Gerät zur voreingestellter Uhrzeit, um sicherzustellen, dass der Raum die erforderlichen Temperatur rechtzeitig erreicht hat.

Beispiel: Um 07:00 Uhr wird über das Timermenü eine Soll-Raumtemperatur von 21°C vorgegeben. Mit der Aufheizzeit-Funktion (ES) schaltet die Steuerung das Heizgerät bereits vor 07.00 Uhr ein, um die gewünschten 21°C zum gewählten Zeitpunkt, 07:00 Uhr, zu erreichen.

■ Werkseinstellung- diese Funktion setzt alle von Ihnen vorgenommenen Einstellungen auf Werks-einstellung zurück.

Benutzer Info Max. Temp. Fenster offen Präsenz Aufheizzeit Werkeinstellung MENU BACK ENTER ADVANCE

14 Reinigung

ACHTUNG!

Vor der Reinigung das Gerät vom Netz trennen.

Vor Beginn der Reinigung trennen Sie das Gerät von der Stromzufuhr und lassen Sie es abkühlen. Die Außenseite durch Abwischen mit einem weichen, feuchten Tuch reinigen. Anschließend trocken reiben.

Verwenden Sie keine scheuernden Reinigungspulver oder Möbelpolitur, da diese die Oberfläche beschädigen können.

Das Gerät kann zur besseren Reinigung der Rückseite nach vorne geklappt werden. Siehe dazu die Hinweise Abschnitt 4, Abb.3.

15 Garantie

Für dieses Gerät übernehmen wir zwei Jahre Garantie gemäß unserer Garantiebedingungen.

16 Entsorgung

Verpackung und Verpackungsteile gemäß den Bestimmungen des Landes, in dem das Gerät installiert wurde, entsorgen.

Das Gerät nicht im Hausmüll entsorgen sondern an einer Entsorgungsstelle abgeben.

Glen Dimplex Deutschland GmbH

Am Goldenen Feld 18

D-95326 Kulmbach

Technische Änderungen vorbehalten

Telefon: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.dimplex.de

Hauptmenü Datum / Zeit Betriebsart Optionen MENU BACK ENTER ADVANCE

Benutzer Info Max. Temp. Fenster offen Präsenz Aufheizzeit Werkeinstellung MENU BACK ENTER ADVANCE

14 Cleaning

ATTENTION!

Glen Dimplex Deutschland GmbH

Am Goldenen Feld 18

D-95326 Kulmbach

Hauptmenü Datum / Zeit Betriebsart Optionen MENU BACK ADVANCE ENTER

8.6 Congés

Benutzer Info Max. Temp. Fenster offen Präsenz Aufheizzeit Werkeinstellung MENU BACK ADVINCE ENTER

14 Nettoyage

ATTENTION!

Glen Dimplex Deutschland GmbH

Am Goldenen Feld 18

D-95326 Kulmbach

Hauptmenü Datum / Zeit Betriebsart Optionen MENU BACK ENTER ADVANCE

Glen Dimplex Deutschland GmbH

Am Goldenen Feld 18

D-95326 Kulmbach

Benutzer Info Max. Temp. Fenster offen Präsenz Aufheizzeit Werkeinstellung MENU BACK ADVANCE ENTER

14 Pulizia

ATTENZIONE!
