BEDIENUNGSANLEITUNG UKSX 361 901 AMICA

DE - Inhaltsverzeichnis

SICHERHEITSHINWEISE 58

INBETRIEBNAHME UND BETRIEBSBEDINGUNGEN DES GERÄTES 63

VORBEREITUNG FÜR DEN ERSTEN BERIEB 63

MINDESTABSTÄNE ZU WÄRMEQUellen 63

ELEKTRISCHER ANSCHLUSS 64

GERAT VOM STROMNETZ TRENNEN 64

KLIMAKLASSE 64

AUSPACKEN 65

ENTSORGUNG VON ALTGERÄTEN 65

STEUERUNG 66

STEUERUNG DES GERÄTES 66

EINSTELLUNG DER TEMPERATUR IM GERÄT 66

SCHNELLGEFRIERFUNKTION 66

WEITERENE INFORMATIONEN ZUR TEMPERATUR 67

BEDIENUNG UNDFUNKTIONEN 68

AUFBEWAHREN DER LEBENSMITTEL IM KUHL- UND GEFRIERRAUM 68

TIEFKUHLUNG DER LEBENSMITTEL** 68

ENERGIESPARENDE NUTZUNG DES PRODUKTS 70

PRAKTISCHE RATSCHLAGE 70

WAS BEDEUTEN DIE STERNE? 70

ZONEN IM PRODUKT 70

PRODUKTE, DIE NICT IM PRODUKT AUFBEWAHRT WERDEN SOLLTEN. 71

ABTAUEN, REINIGEN UND PFLEGEN 72

ABTAUEN DES KÜHLRAUMES*** 72

ABTAUEN DES GEFRIERRAUMES** 72

ABTAUENDES GEFRIERRAUMES:** 73

AUTOMATISCHE ABTAUNG DES KUHLRAUMES**** 73

AUTOMATISCHE ABTAUNG DES GEFRIERRAUMES*** 73

REINIGEN DES KUHL- UND GEFRIERRAUMES**** 73

EINBAU UND AUSBAU DER ABSTELLPLATTEN **** 73

EINBAU UND AUSBAU DER TÜRFÄCHER *** 73

LOKALISIERUNG VON STÖRUNGEN 74

ÄNDERUNG DER ÖFFNUNGSRICHTUNG DER TÜR 76

INSTALLATION

ÄNDERUNG DER ÖFFNUNGSRICHTUNG DER TÜR DES GEFRIERFACHES 77

REGELEN VAN DE TEMPERATUUR IN HET APPARAAT 112

SUPER FREEZING-FUNCTIE 112

AANVULLENDE INFORMATIE BETREFFENDE DE TEMPERATUUR 113

BEDIENING EN FUNCTIONS 114

HET BEWAREN VAN PRODUCTEN IN DE KOELKAST 114

HET INVRIEZEN VAN PRODUCTEN** 114

HOE KAN DE KOELKAST ECONOMISCH GEBRUIKT WORDEN? 116

PRAKTISCHE TIPS 116

WAT BETEKENEN DE STERRETJES? 116

ZONES IN DE KOELKAST 117

LEVENSMIDDELEN DIE NIET IN DE KOELKAST BEWAARD MOGEN WORDEN 117

ONTDOOIER, WASSEN EN ONDERHOUD 118

ONTDOOIEN VAN DE KOELKAST*** 118

ONTDOOIERVAN DE DIEPVRIEZER** 118

OM DE VRIESRUIMTE TE ONTDOOION HANDELT U ALS VOLGT:** 119

AUTOMATISCH ONTDOOIER VAN DE KOELKAST*** 119

AUTOMATISCH ONTDOOIERN VAN DE DIEPVRIEZER**** 119

HANDWASSEN VAN DE KOELKAST EN DIEPVRIEZER*** 119

UITHALEN EN INZETTEN VAN DE LEGPLATEAUS* 119

PLAATSEN EN VERPLAATSEN VAN DE OPBERGVAK**** 119

STORINGEN VINDEN EN VERHELPEN 120

WIJZIGEN VAN DE OPENINGSRICHTING VAN DE DEUR 122

INSTALLATIE 122

WIJZIGEN VAN DE OPENINGSRICHTING VAN DE DEUR VAN HET

LAGETEMPERATUURVAK 123

GARANTIE, SERVICE 124

GARANTIE 124

CS - Obsah

POKNY TYKAJICI SE BEZPECNOSTI POUZIVANI 126 INSTALACE A PROVOZNI PODMINKY SPOTREBICE 131

INSTALACE PRED PRVNIM SPUSTENIM 131

MINIMÁLNI VZDALENOSTI OD TEPELNYCH ZDROJU 131

PRIPOJENI NAPAJENI 132

ODPOJENI OD NAPAJENI 132

KLIMATICKA TRIDA 132

VYBALENI 133

LIKVIDACE OPOTRBOVANYCH ZARIZENI 133

OVLADANI 134

OVLADANI ZARIZENI 134

REGULACE TEPLOTY UVNITR ZARIZENI 134

FUNKCE SUPER MRAZENI 134

Sehr geehrter Kunde,

Von heute an werden ihre alltätiglichen Pflichten einfacher Denn je. Dieses Gerät Aishicane Verbindung einer außergewöhnlich leichten Bedienung und einer perfekten Effizienz. Nachdem Sie diese Bedienungsanleitung gelesen haben, ist die Bedienung des Gerätes kein Problem mehr.

Bevor das Gerät das Herstellerwerk verlassen konnte, wurde er vor dem Verpacken gründlich auf deren Sicherheit und Funktionalitäten an Prüfständen überprüft.

Bevor das Gerät in Betrieb genommen wird,esen Sieitte die Bedienungsanleitung aufmerksam durch. Befolgen Sie die darin stehenden Hinweise, vermeiden Sie verschiedene Bedienfehler. Diese Bedienungsanleitung ist zu erhalten und so aufzubewahren, dass sie jederzeit bei der Hand ist.

Zur Vermeidung möglicher Unfälle befolgen Sie die in der Bedienungsanleitung stehenden Hinweise genau.

Mit freundlichen Gruben

Amica

SICHERHEITSHINWEISE

• Dieses Gerät ist ausschließlich für den Gebrauch im tatsächlichen oder haushaltsähnlichen Umfeld bestimmt. Hierzu zahlen z.B. Firmenküchen; keine Küchen in Geschäften, Büros und anderen Arbeitsumgebungen, für die Nutzung durch Gaste in Hotels, Motels und anderen Wohneinrichtungen, in Wohngebäuden auf dem Lande und in Beherbergungsbetrieben.
• Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, die Gerätefunktion nicht beeinträchtigen.
• Manche Bestimmungen dieser Bedienungsanleitung wurden für die Kuhlgeräte verschiedener Art (für den Kuhlschrank, Kuhl-Gefriergerät oder Gefriergerät) vereinheitlich. Die Information über die Art Ihres Gerätes ist dem Produktdatenblatt, das dem Gerät beigelegt wurde, zu entnahmen.
• Der Hersteller haftet nicht für die Schäden, die Folge der Nichteinhaltung in der vorliegenden Gebrauchs-anweisung angeführten Prinzipien sind.
• Bewahren Sie diese Gebrauchsanweisung für einen späteren Gebrauch auf, oder sie in Zukunft einem eventuellen Nachbesitzer übergeben zu können.
• Das Gerät darf nicht durch Personen (darunter auch Kinder) mit eingeschränkten körperlichen, Sinnlichen oder psychischen Fähigkeiten sowie durch unerfahrenne sowie solche Personen, die das Gerät nicht kennen, bedient werden, es sei dann, es geschieht unter Aufsicht oder gemäß der Anweisungen der für ihre Sicherheit verantwortlichen Personen.
• Erlauben Sie nicht den Kindern das Gerät ohne Aufsicht zu bedieren. Erlauben Sie den Kindern nicht mit dem Gerät zu speilen. Lassen Sie die Kinder nicht sich auf die aufschiebbaren Bestandteile des Produkts zu setzen oder auf der Tür zu hangen.

• Das Kuhl-Gefriergerät arbeitet ordnungsgemäß bei einer Raumtemperatur, die in der Tabelle mit der technischen Spezifikation angegeben ist. Das Gerät ist nur für den Gebrauch in Innenräumen geeignet, allerdings nicht in unbeizten Kellerräumen, Hausfluren oder Sommerhäusern.

• Zum Aufstellen und Verschieben des Gerätes dürfen die Tügriffe, die Kondensatorröhren oder die Kompressoreinheit benutzt werden.

• Das Kuhl- und Gefriergerät sollte während des Transports oder der Aufstellung nur bis zu 40^ geneigt werden. Ist der Winkel größter, damit das Gerät erst nach 2 Stunden eingeschaltet werden. (Abb. 2).
• Vor jeder Wartungsarbeit ist der Netzstecker aus der Steckdose zu entfernen. (Nicht am Kabel, sondern immer am Netzsteckerziehen).
• Knackende Geräutsche sind eine Folge der Material
• Ausdehnung bzw. -Zusammenziehung einzelnber Bauelemente, die durch Temperaturschwankungen des Kuhlmittels hervorgerufen werden.
• Aus Sicherheitsgründen ist das Gerät niemals selbständig zu reparieren, sondern nur durch Mitarbeiter einer autorisierten Fachwerkstatt. Nur so bleibt die vom Hersteller gewährte Garantie erhalten.
• Im Falle einer Beschädigung des Kühlkreislaufs muss der Raum, in dem das Gerät aufgestellt wurde, einige Minuten gut durchgelüftet werden (Das Gerät mit Isobutan R600a benötigt einen Raum von mindestens 4 qm Fläche.)
• Angetaute Lebensmittel dürfen auf keinen Fall wieder eingefroren werden
• Getränke in Flaschen und Dosen, * dürfen nicht im Tiefkühlbereich aufbewahrt werden. Die Flaschen und Dosen platzen!
• Das aus dem Gefrierraum Herausgenommene Gefriergut (Eis, Eiwürfel usw.) darf nicht direkt in den Mund genommen werden, es könnte schmerzhafte Erfrierungen verursichen.
• Das Kühfsystem niemals beschädigen. Das Kaltermittel ist leicht entflammbar. Bei Kontakt mit den Augen sofort gründlich mit Wasser spulen und einen Arzt konsultieren.
• Ist die Anschlussleitung beschädigt, muss sie ersetzt werden. Diese darf nur von einer autorisierten Fachwerkstatt ausgewechselt werden.
• Das Gerät dient zur Aufbewährung von Nahrungsmitteln, zu anderen Zwecken nicht verwenden.
• Das Gerät ist für die Dauer solcher Handlungen wie Reinigung, Wartung oder Änderung des Aufstel

lungsstandortes von der Stromversorgung ganz (durch Ziehen des Netzsteckers aus der Steckdose) zu trennen.

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Unkenntnis verwendet werden, wenn sie in die sichere Verwendung des Geräts eingewiesen wurden und sie die mit ihm verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speieren. Die Reinigung und Wartung des Gerätes dürfen von Kindern nicht erfolgen, es sei dess, dass sie das 8. Lebensjahr vollendet haben und von einer zuständigen Person beaufsichtigt wurden.
• Um mehr Platz im Gefriergerät zu entwickeln, konnen die Schubladen herausgenommen und die Produkte direkt in die einzelnen Fächer gelegt werden. Die thermischen und mechanischen Eigenschaften des Gerätes werden hiervon nicht betroffen. Der deklarierte Nutzinhalt des Gefriergerätes wurde bei hersausgenommen Schubladen ermittelt.

WARNHINWEIS: Brandgefahr / brennbare Stoffe

• Kinder im Alter von 3 bis 8 Jahren konnen Produkte in das Kuhlgerät legen oder herausnahmen.

Um die Kontamination von Lebensmitteln zu vermeiden, halten Sie sich an folgende Regeln:

• Lassen Sie die Tur nicht zu lange offen, da sonst die Temperatur in den Kühlfächern beachtlich ansteigen kann.
• Reinigen Sie die mit Lebensmitteln in Kontakt kommen den Flächen sowie gegebenenfalls die zugänglichen Wasserabläufe regelmäßig.
• Bewahren Sie rohes Fleisch und Fisch in den davon vorgesehenen Kühlfächern auf, sodass sie nicht mit anderen Lebensmittel in Kontakt kommt und kein Fleisch- oder Fischsaft auf andere Lebensmittel tropf.
  Die 2-Sterne-Facher im Gefrierschrank dienen zur

Lagerung von Tiefkuhlprodukten, zum Aufbewahren oder Einfrieren von Eis sowie für die Herstellung von Eiswürfeln.

Die Fächer mit einem, zwei oder drei Sternen sind nicht zum Einfrieren frischer Lebensmittel bestimmt.

	Arten von Kuhl- fächern	VorgeseheneLagertempera- tur [°C]	Geeignete Lebensmittel
1	Kühlschrank +2≤+8	8	Eier, gekochtte Lebensmittel, verpackte Lebens- mittel, Obst und Gemüse, Milchprodukte, Ku- chen, Getrände und andere nicht zum Einfrierten geeignete Produkte.
2	Gefrierfach	≤-18	Meeresfrüchte (Fisch, Garnelen, Muscheln), Süßwasserfische und Fleischprodukte (möglichst maximal 3 Monate - je länger die Lagerzeit, des- to mehr verliert das Produkt an Geschmack und Nährwerten), geeignet zum Einfrierten frischer Lebensmittel.
3	Gefrierfach	≤-18	Meeresfrüchte (Fisch, Garnelen, Muscheln), Süßwasserfische und Fleischprodukte (möglichst maximal 3 Monate - je länger die Lagerzeit, desto mehr verliert das Produkt an Geschmack und Nährwerten), nicht zum Einfrierten frischer Lebensmittel.
4	Gefrierfach	≤-12	Meeresfrüchte (Fisch, Garnelen, Muscheln), Süßwasserfische und Fleischprodukte (mö- lichst maximal 2 Monate, je länger die Lagerzeit, desto mehr verliert das Produkt an Geschmack und Nährwerten), nicht geeignet zum Einfrierten frischer Lebensmittel.
5	Gefrierfach	≤-6	Meeresfrüchte (Fisch, Garnelen, Muscheln), Süßwasserfische und Fleischprodukte (mö- lichst maximal 1 Monat - je länger die Lagerzeit, desto mehr verliert das Produkt an Geschmack und Nährwerten), nicht geeignet zum Einfrierten frischer Lebensmittel.
6	Fach ohne Stern	-6≤0	Frisches Schweinefteislich, Rindfleisch, Fisch, Hähnchen, bestimmte verpackte verarbeitete Produkte, usw. (am besten noch am selbst Tag und maximal innerhalb von 3 Tagen verzehren). Teilweise verpackte verarbeitete Produkte (nicht zum Einfrierten geeignete Produkte)
7 Kühlfach 2≤+3		Frisches/eingefrorenes Schweinefleisch, Rindfleisch, Hähnchen, Süßwasserfische etc. (7 Tage später 0°C, bei über 0°C am besten selbst Tag und maximal innerhalb von 2 Tagen verzehren). Meeresfrüchte (unter 0°C für 15 Tage, nicht bei Temperaturen über 0°C lagern)
8	Fach für die Aufbewährung von frischen Lebensmitteln	0≤+4	Frisches Schweinefleisch, Rindfleisch, Fisch, Hähnchen, gekochtete Produkte etc. (am besten am selbst Tag und maximal innerhalb von 3 Tagen verzehren).
9 Weinfach +5≤+20		Rot- und Weißwein, Sekt etc.

• Hinweis: lagern Sie die Produkte gemäß den Anweisungen für die Fächer oder gemäß den Lagertemperaturen für die Produkte.
• Wenn der Produkt über längerere Zeit nicht benutzt wird und leer steht, müssen Sie einn abschalten, abtauen, auswaschen, trocknen und die Tur offen lassen, damit sich im Inneren kein Schimmel bildet.
• Reinigung des Wasserspenders (bei Produkten mit Wasserspender): Reinigen Sie die Wasserbehälter, wenn sie über 48 Stunden nicht benutzt wurden; wenn das Wasser 5 Tage lang nicht abgelassen wurde, spülen Sie die an das Wasserleitungsnetz angeschlossene Anlage aus.
• Der Mindestzeitraum, für den zur Reparatur des Geräts erforderlichen Ersatzteile erhältlich sind, beträgt je nach Art und Zweck des Ersatzteils 7 oder 10 Jahre und entspricht der Verordnung (EU) 2019/2019 der Kommission.
• Die Ersatzteilliste und das Bestellverfahren finden Sie auf den Websites des Herstellers, des Einführers und des Vertragshandlers.
• Weitere Informationen über das Produkt bietet die EU-Produktdatenbank EPREL auf der Website https://eprel.ec.europa.eu. Sie finden die Informationen, indem Sie den QR-Code auf dem Energieetikett scannen oder das auf dem Energieetikett angegebene Produktmodell in die EPREL-Suchmaschine auf der Website https://eprel.ec.europa.eu/ eingeben.

INBETRIEBNAHME UND BE-TRIEBSBEDINGUNGEN DES GERÄTES

Dieser Kuhlgerät ist für den Einbau bestimmt.

Vorbereitung für den ersten Berieb

• Das Gerät auspacken. Klebebänder ent- fernen. Eventuell verbliebene Kleberreste konnen mit einem milden Reinigungsmittel beseitigt werden.
  Die aus geschäumtem Polystyrol herge- stellenten Verpackungsteile nicht wegwerfen. Falls sich ein erneuter Gerätetransport als notwendig erweist, ist das Gerät mit Hilfe dieser Polystyrolelemente und der Folie einzupacken und mit einem Klebeband zu sichern.
• Das Innere des Gerätes und seine Ausstattungselemente mit lauwarmem Wasser unter Zusatz eines Geschirrspulmittels abwaschen und trocknen halten.
• Das Gerät auf einem ebenen, horizontalen und stabilen Grund in einem trockenen und beluftbaren Raum aufstellen. Nicht direkter Sonnenbestrahlung aussetzen. Nicht in der Höhe von Wärmequellen wie Herde Heizkörper, Zentralheziehung oder Heisswasser-Anlagen aufstellen.
• Entfernen Sie vor Inbetriebnahme des Geräts die Schutzfolie.
• Das Gerät sollte möglichst eben aufgestellt werden - Unterschiede können dank der hohenverstellbaren Fuß ausgegliichen werden (Abb. 3).
• Damit freiies Öffnen der Tür sichergestellt werden kann, wurde die Entfernung zwischen der Seitenwand des Gerätes (auf der Seite der Scharniere) und der Raumwand in der Abbildung 5 dargestellt.*
• Der Aufstellungsraum muss stets gut beluftet sein. (Abb. 6).*

Mindestabstände zu Wärmequellen

• zu Elektro- oder Gasherde u.ä.: 3 cm,
• zu Ol- oder Kohlebeistellherde: 30 cm,
• zu Einbaubacköfen: 5 cm

Wenn die oben genommen Mindestabstände nicht eingehalten werden konnen, muss eine geeignete Isolierplatte zur Reflexion der Wärme-strahlung verwendet werden.

Achtung:

• Die hintere Kühlschrankwand, insbesondere der Verdampfer und die Kühlsystembaugruppe, * dürfen nicht mit den Rohren der Zentralheizung und eines Abflusssystems in Berührung kommt.
• Eine Manipulation des Käftemittelkreislaufs ist verboten.. Es ist darauf zu achten, dass das Kapillarrohr, das sich im Hohlraum der Kältemaschine befindet, nicht beschädigt wird. Dieses Rohrarf weder gebogen noch geknickt werden.
• Falls der Benutzer das Kapillarrohr beschädigt, verliert er seine Garantieansprüche. (Abb. 8).
• Der Turgriff befindet sich bei einigen Modellen im Innern des Geräts und muss noch montiert werden.

Elektrischer Anschluss

• Vor Inbetriebnahme des Geräts stellen Sie die Temperaturregelung auf „OFF“ oder in eine Position, die das Gerät vom Stromnetz trennt (s. Steuerungsbeschreibung)
• Das Gerät ist an eine 230V/50 Hz Wechselstromleitung über eine vorschrifsmäßig installierte, geerdete und durch eine 10A -Sicherung geschützte Steckdose anzuschreiben.
• Das Gerät erfüllt die VDE - Norm. Der Hersteller leht eine Haftung für eventuell entwickelte Schäden ab, deren Ursachen auf das Nichtbefolgen dieser Vorschrift zurückzuführen sind.
• Keine Adapter, Mehrfachstecker oder zweiadrige Verlängerungskabel ohne Nullleiter verwenden. Sollte ein Verlängerungskabel nötig sein, muss es der VDE/GS - Norm entsprechen.
• Wenn ein Veränderungskabel verwendet werden muss, muss sich die Steckdose in einem sicheren Abstand zu Armaturen mit fliessenden Wasser befinden.
  Die Daten auf dem Typenschild, das im Inneren des Kühlschranks angebracht ist, sind unbedingt zu beachten**.

Gerät vom Stromnetz trennen

Das Gerät muss problemlos vom Stromnetz zu trennen sein, indem man den Stecker Herauszieht oder den zweipoligen Schalter betätig. (Abb. 9).

KLIMAKLASSE

Die Information über die Klimaklasse des Gerätes befindet sich auf dem Typenschild. Sie zeigt, in welcher Umgebungstemperatur (d.h. Temperatur des Raumes, in dem das Gerät betrieben wird) das Gerät optimal Funktioniert.

Klimaklasse Zulässige Umgebungstemperatur

SN subnormal	Das Kuhlgerät ist für Umgebungstemperaturen von 10 °C bis 32 °C geeignet.
N normal	Das Kuhlgerät ist für Umgebungstemperaturen von 16 °C bis 32 °C geeignet.
ST subtropisch	Das Kuhlgerät ist für Umgebungstemperaturen von 16 °C bis 38 °C geeignet.
T tropisch	Das Kuhlgerät ist für Umgebungstemperaturen von 16 °C bis 43 °C geeignet.

AUSPACKEN

Das Gerät wird gegen Transportschäden geschützt. Nach dem Auspacken sind die Verpackungsmaterialien so zu entsorgen, dass dadurch kein Risiko für die Umwelt entstehen. Alle Materialien, die zur Verpackung

verwendet werden, sind umweltverträglich, konnen hundertprozentig wiederverwertet werden und sind mit entsprechendem Symbol gekennzeichnet. Hinweis! Die Verpackungsmaterialien (Polyethylenbeutel, Styroporstücke usw.) sind beim Auspocken außer Kinderreichweite zu halten.

ENTSORGUNG VON ALTGERÄTEN

Dieses Gerät wurde gemäß der Europäischen Richtlinie 2012/19/EG. Eine solche Kennzeichnung informiert darüber, dass diesen Gerät nach dem Ablauf des Nutzungsszeitraumes nicht zusammen mit anderen Hausabflällen gelagert werden darf.

Der Benutzer ist verpflichtet, das Gerät an einem Sammelpunkt für verschlissene elektrische und elektronische Geräte abzugeben. Die die Sammlung durchfuhrenden Einheiten, darunter lokale Sammelpunkte, Geschäfte und gemeinsieigene Einheiten, bilden ein entsprechendes System, welche die Abgabe theses Gerätes ermöglich. Die richtige Vorgehensweise mit Elektro- und Elektronikschrottträgt zur Verhinderung schädlicher Folgen für die menschliche Gesundheit und die natürliche Umwelt bei, die aus der Anwesenheit von Schadstoffen sowie einer falschen Lagerung und Weiterverarbeitung solcher Materialien folgen.

STEUERUNG

Steuerung des Gerätes

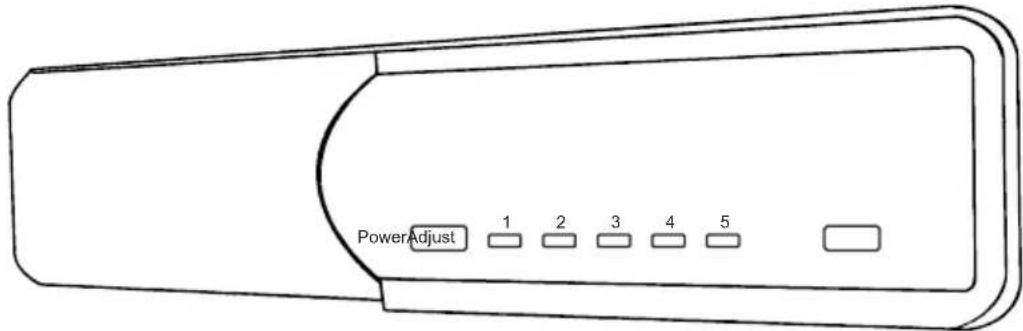

Das Bedienfeld ist in Abbildung 10 dargestellt, zur Erinnerung ist es ebenfalls unter abgebildet:

Einstellung der Temperatur im Gerät

1. Um die Temperatur im Kühlraum einzustellen, die Taste Adjust drücken, und die Stufe von 1 bis 5 wahren. 1 - die höchste Temperatur; 5 - die niedrigste Temperatur.
2. Um das Gerät auszuschalten, die Taste Power über 3 Sekunden gedrückt halten. Die Taste wird hinterleuchtet und die Stromversorgung wird abgeschaltet. Die Beleuchtung im Kühlraum und der Kompressor schalten sich aus. Um das Gerät einzuschalten, die Taste über 3 Sekunden gedrückt halten. Das Symbol leuchtet auf und die Stromversorgung ist angeschlossen.

Schnellgefrierfunktion

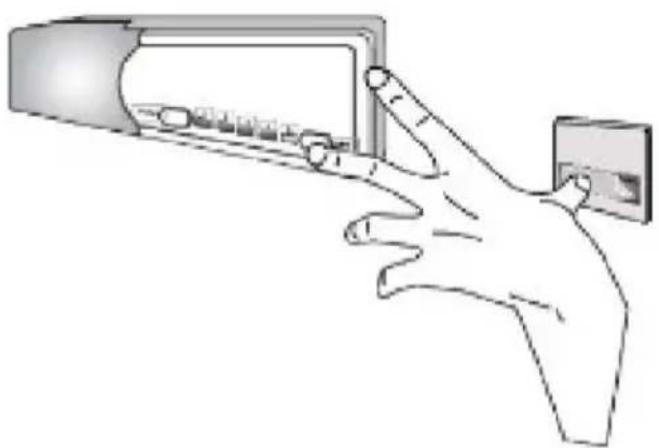

So aktivieren Sie die Funktion „Super Freezing":

• Stellen Sie den Thermostat auf Position 5,
• Drücken Sie gleichzeitig den Turschalter und die Temperatureinstell-taste und warten Sie, bis die LED an Position 5 kontinuierlich blinkt,
  Die SF-Funktion wurde aktiviert

Hinweis: Während der SF-Periode blinkt die LED an Position 5 weiter. Nach Ablauf von 24 Stunden, schaltet sich diese Funktion automatisch aus.

Weitere Informationen zur Temperatur

Die Temperatur im Gerät wird von vielen Faktoren abhängig. Die Stellung des Drehreglers ist unter anderem von der Umgebungstemperatur, Grad der Sonneneinwirkung, Häufigkeit des Offnens der Tur und des Gerätes, Menge der Lebensmittel abhängig. In den meisten Fälle ist die Stellung der Drehreglers in der Mitte optimal.
- Den Kuhl-und Gefrierraum frühestens 4 Stunden nach Inbetriebnahme des Gerätes fullen.
- Eine manuelle Änderung der Innentemperatur auf Grund der Jahreszeit ist nicht notig. Die Erhöhung der Umgebungstemperatur wird durch den Temperaturfuhler erkannt, was eine automatische Inbetriebnahme des Verdichters auslösst und damit die Betriebstemperatur langfristig stabil hält.
- Geringe³ Temperaturschwankungen sind eine normale Erscheinung die beispelsweise durch die Einlagerung vieler frischer Lebensmittel oder zu langes Offnen der Tur auftreten konnen. Der eingestellte Temperaturwert wird üblicherweise schnell wieder erreicht.

BEDIENUNG UND FUNKTIONEN

Aufbewahren der Lebensmittel im Kuhl- und Gefrierraum

Die Lebensmittel sollenen auf Tellern, in Behältern oder in für Lebensmittel bestimmte Folie verpackt aufbewahrt werden. Sie sind gleichmäßig auf den Abstellflächen zu vertieren.
- Es ist zu beachten, dass die Lebensmittel die hintere Wand nicht be-rühren, da es sonst zur Reif- oder Feuchtigkeitsbildung auf dem Gefriergut kommt kann.
- Keine halten Speisen in das Produkt legen.
- Lebensmittel, die leicht fremde Gerüchen annehmen, und solche mit einem starken Eigengeruch sind in den Fächern in Folienverpackung fest verschreibenbaren Gefäßen aufzubewahren.
- Gemüse mit einem hohen Wasser gehalt kann die Freisetzung von Wasserdampf verursachen, der jeder die Kühlfunktion nicht beeinträchtigt.
- Vor dem Einlagen in den Kuhlraum muss das Gemüse gut abgetrocknet werden.
- Ein übermaßiger Wasser gehalt im Kühlgut (Blattgemüse) verkürzt die Aufbewährungszeit.
- Vor dem Einlagen in den Kuhlraum darf das Gemüse nicht gewaschen werden, da das Waschen einen natürlichen Schutz beseitigt. Deswegen empfeht es sich, das Gemüse erst vor dem Verzehr zu waschen.
Die Produkte sind in die Körbe 1, 2 und 3^ zu legen, bis die natürliche Befüllungsgrenze erreicht ist (Abb. 11a / 11b).*

1. Verpackte Produkte
2. Flaschenablage
3. Naturliche Befüllungsgrenze
   4.

Die Lagerung von Produkten in den Drahtfachern des Kühlschrank-Ver-dampfers ist zulässig.
Produkte in den einzelnen Fächern dürfen 2 - 3 cm über der Befüllungsgrenze gelagert werden.*
- Um mehr Lagerungsraum im Gefrierfach zu erhalten, kann man die Schubfächer 1 und 2 entfernen und die Produkte in die Metallregale des Verdampfers legend.*

Tiefkuhlung der Lebensmittel**

• Fast alle Lebensmittel eignen sich zum Einfrieren, ausgenommen roh zu verzehrendes Gemüse, z.B. Blattsalat.
• Nur hochqualitative Lebensmittel sind zum Einfrierten geeignet. Das Gefriergut sollte Kleinportioniert sein.
  Lebensmittel sind in geruchfreies, luft- und feuchtigkeitsdichtes, sowie fett- und laugenunempfindliches Material zu verpacken. Polyethylen- und Aluminiumfolie sind am besten geeignet.
  Die Verpackung muss dicht sein und an dem Gefriergut fest anliegen. Glasbehalter sind nicht zu verwenden.
• Es wird empfohlen, bereits eingefrorene Produkte so zu lagern, dass

** Modell abhängig

sie mit den einzufrierenden, frischen Lebensmitteln keine Berührung haben.

• Es wird empfohlen, die Menge der zum Einfrieren vorgesehenen Frischprodukte entsprechend der technischen Gegebenheiten des Geräts (s. Tabelle) zu berechnen.
• Wir empfehlen, die gefrorenen Portionen auf eine Seite der Gefrier-kammer zu schieben und die frischen Portionen auf die andere Seite zu legen.
  Zum Einfrieren der Produkte den mit diesen Zeichen markierten Raum *** benutzen.
  Die Temperatur im Gefrierraum ist von folgenden Faktoren abhängig: AuBentemperatur, Befullung des Kuhlschranks, halten Turenoffen, Menge des abgelagerten Reifbeschlags und die Einstellung des Thermostaten.
• Lásst sich die Tur nicht sofort nach dem Schließen wieder öffnen, empfeihlt es sich, 1 bis 2 Minuten zu warten, bis sich der entwickelte Unterdruck ausgeglichen hat.

Die Aufbewahrungszeit der tiefgekühnten Produkte ist von ihrer Qualität sowie der Aufbewahrungstemperatur abhängig. Bei einer Temperatur von -18^ oder niedriger sollte folgende Aufbewahrungsdauer eingehalten werden:

Produkte Monate

Rindfleisch 6-8
Kalbsfleisch 3-6
Innereien 1-2
Schweinefleisch	3-6
Geflügel	6-8
Eier	3-6
Fisch	3-6
Gemüse 10-12
Obst	10-12

Das Schnellgefrierfach ist furs Aufbewahrens tieffefrorener Lebensmittel nicht geeignet. In thisem Fach konnen Eiswurfel hergestellt und aufbewahrt werden.

Hinweis: Wenn das Gerät kein Gefrierfach * *** besitzt, bedeutet das, dass der Produkt nicht zum Einfrieren von Lebensmitteln geeignet ist.

ENERGIESPARENDE NUTZUNG DES PRODUKTS

Praktische Ratschlage

• Tiefkuhltrufe nicht in der Höhe von Heizkörpern oder Backöfen aufstellen und nicht direkter Sonneneinstrahlung aussetzen.
• Sicherstellen, dass die Beluftungsöffnungen nicht verdeckt sind. Ein bis zweimal pro Jahr sind die Beluftungsöffnungen von Staub zu reinen.
  Die richtige Temperatur einstellen: Eine Temperatur von 6 bis 8^ im Kuhlschrank und -18^ im Tiefkuhlfach sind ausreichend.
• Bei längerer Abwesenheit, z.B. im Urlaub, ist die Temperatur im Kuhl-schrank zu erhöhen.
• Einunnotiges Offnen der Tur des Kuhl- oder Tiefkuhlschranks ist zu vermeiden. Unverbrauchte Produkte sind sochnell wie möglich wieder in den Kuhl- oder Tiefkuhlschrank zurückzulegen, bevor sie sich erwärmen.
• Das Innere des Kühlschranks ist regelmäßig mit einem in Reinigungsmittel getränkten Lappen auszuwischen. Geräte ohne automatische Abtaufunktion müssen regelmäßig abgetaut werden. Die Entstehung einer Eisschicht von mehr als 10 mm muss vermieden werden.
  Die Turdichtung ist sauber zu halten, ansonsten schliebt die Tur nicht vollständig. Eine beschädigte Dichtung muss ausgewechselt werden.

Was bedeuten die Sterne?

Bei einer Temperatur von -6^ können tiefgekühte Lebensmittel ungebahr eine Woche lang aufbewahrt werden.

Bei einer Temperatur von -12^ können Lebensmittel für 1-2 Wochen ohne Geschmacksverlust gelagert werden. Diese Temperatur ist jedoch für das Einfrieren von Lebensmitteln nicht ausreichend.

Zum Einfrieren von Lebensmitteln werden hauptsächlich Temperaturen unter -18^ verwendet. Dies ermöglich das Einfrieren von frischen Lebensmitteln mit einem Gewicht bis zu 1kg .

So gekennzeichnete Geräte ermöglich den Aufbewarung von Lebensmitteln bei einer Temperatur von unter -18°C und das Einfrieren größerer Mengen an Lebensmitteln.

Zonen im Produkt

Aufgrund der natürlichen Luftzirkulation entstehen im Kühlschrank unterscheidliche Temperaturzonen.

• Der kuhlste Bereich befindet sich direkt oberhalb der Gemüseflicher. In dieser Zone sind empfindliche und leicht verderbliche Lebensmittel aufzubewahren, wie:
• Fisch, Fleisch, Geflügel
  -Aufschnitt,Fertigerichte
• ei- oder sahnehaltige Gerichte
• frischer Kuchen, verschiedene Kuchensorten,
• verpacktes Gemüse und andere frische Lebensmittel, deren Etikett eine Lagerung bei einer Temperatur von ca. 4^ vorschreiben.
• Im oberen Teil der Turherrscht die hochste Temperatur. Hier sollte am besten Butter und Kase aufbewahrt werden.

Produkte, die nicht im Produkt aufbewahrt werden sollenen.

• Nicht alle Produkte eignen sich zur Aufbewährung im Kühlschrank. Zu ihren gehoren:
• Gegen tiefe Temperaturen empfindliches Obst und Gemüse, wie zum Beispiel Bananen, Avocados, Papayas, Maracujas, Zucchinis, Paprika, Tomaten und Gurken.
• Unreife Früchte
  -Kartoffeln.

Achtung:

Beispiel fur die Lagerung von Lebensmitteln im Gerät (Abb. 12)

Damit sich die Lebensmittel so gut und so lange wie möglich halten und nicht verderben, sollen den sie wie in Abb. 12 gezeigt im Kühlschrank untergebracht werden. Die Abbildung zeigt außerdem die Beste Anordnung der Schubladen, Körbe und Fachböden im Hinblick auf einen möglichste effektiven Energieverbrauch des Geräts.

Durch die Aufbewährung der Lebensmittel bei geeigneten Bedingungen und Temperaturen halten sich die Lebensmittel länger, und der Stromverbrauch wird optimiert. Auf den Verpackungen oder Etiketten der Lebensmittel ist normalerweise angegeben, bei welchen Temperaturen sie aufbewahrt werden sollenen.

Zum Reinigen des Gehäuses und der Kunststoffe des Erzeugnisses keine Lösungsmittel sowie scharfe und Scheuerreinigungsmittel anwenden (z.B. Reinigungsmittel - bzw. -Milch)! Nur delikafe flüssige Mittel und weiche Tücher verwenden. Keine Schwämme verwenden.

Abtauen des Kuhlraumes***

• An der hinteren Kühlraumwand lagert sich Reif ab, der automatisch abgetaut wird. Beim Abtauen konnen mit den Kondensattropfen auch Verunreinigungen in die Trichteröffnung der Rinne gelangen und dadurch die Ablassöffnung verstopfen. Um dies zu verhindern, sollena diese mit Hilfe des mitgelieferten Reinigungsinstruments vorsichtig durchstochen werden (Abb.13)
• Das Gerät arbeitet zyklisch: Während des Kuhlprozesses lagert sich an der hinteren Wand ein Reifbeschlag ab. Diese wird abgetaut, das Wasser sammelt sich in der Aufgangvorrichtung.
• Vor dem Reinigen sollte das Gerät durch das Herausziehen des Steckers aus der Steckdose, durch das Ausschalten oder durch das Herausnahmen der Sicherung vom Stromnetz getrennt werden. Nicht zulassen, dass das Wasser in die Bedienblende oder Beleuchtung geleamt.
• Wir empfehlen, keine Auftaumittel in Sprayform zu verwenden. Sie können die Entstehung von explosiven Aerosolen verursuchen. Lösungsmittel, die die Plastikteile des Gerätes schädigen, enthalten oft auch gesundheitsgeführnde Substanzen.
• Kein Reinigungswasserarf durch die Ablassöffnung in den Abdampfbehälter gelangen.
• Das gesamte Gerät, ausgenommen die Turdichtung, sollte mit einem milden Reinigungsmittel gereinigt werden. Die Turdichtung nur mit klarem Wasser abwischen und trocknen halten.
• Alle Ausstattungselemente sollen sorgfältig gereinigt werden (Obstund Gemüsefach, Turfacher, Glasplatten, usw.).

Abtauen des Gefrierraumes**

• Es wird empfohlen, das Gerät regelmäßig abzutauen und zu reinigen.
• Eisablagerungen an den Gefrierflächen vermindern die Effizienz des Gerätes und bewirken eine Steigerung des Energieverbrauchs.
• Es empfeihlt sich, das Gefriergerät mindestens ein- oder zweimal im Jahr abzutauen. Sollte sich mehr Eis bilden, sollte man das Auftauen offen durchführren.
• Befinden sich Lebensmittel im Gefrierraum, so ist der Temperaturregler 4 Stunden vor dem geplanten Abtauen auf „max.” zu stellen. Dadurch wird die Aufbewährung des Gefrierguts bei Raumtemperatur während einer längeren Zeit möglich.
• Das Gefriergut aus dem Gefrierraum Herausnehmen, in eine Schussel legen, mit einigen Schichten Zeitungspapier und einer Wolldecke umwickeln und an einer kühlen Stelle aufbewahren.
• Das Abtauen sollen möglichst Schnell erfolgen. Wenn die Lebensmittel über einen längeren Zeitraum bei Raumtemperatur aufbewahrt werden, verkurzt sich ihre Haltbarkeit

Abtaendes Gefrierraumes:\*\*

• Schalten Sie das Gerät mit dem Steuerungspaneel ab und anschließendziehen Sie den Netzstecker aus der Steckdose.
  Die Tur öffnen, die Produkte herausnahmen.
• Je nach dem Modellziehen Sie den Abflusskanal im hinteren Bereich des Kuhlgerätes und stellen Sie ein Gefäß darunter.
• Lassen Sie die Turr offen, dadurch erfolgt das Auftauen Schneller. In die Kammer des Gefriergerätes kann zusammen ein Gefäß mit bereits (aber nicht kochendem) Wasser gestellt werden.
  Das Geräte innere auswischen und trocknen halten.
• Das Gerät gemäß entsprechend Kapitel der Gebrauchsanweisung wieder einschalten.

Automatische Abtauung des Kuhlraumes****

Der Kuhlraum ist mit einer automatischen Abtaufunktion ausgestattet. An der hinteren Kuhlraumwand kann sich jedoch ein Reifbeschlag ablagern. Es kommt vor allem vor, wenn im Kuhlraum viele frische Lebensmittel aufbewahrt werden.

Automatische Abtauung des Gefrierraumes\*\*\*

Der Kuhlraum ist mit einer automatischen No-Frost-Abtaufunktion ausgestattet. Die Lebensmittel werden durch die gekühlte Umluft eingefroren, die Feuchtigkeit wird aus dem Gefrierraum nach Außen abgeführrt. Im Gefrierraum entstehtDMAE-Eis- und Reifbeschlag und die Lebensmittel frieren nicht fest.

Reinigen des Kuhl- und Gefrierraumes\*\*\*

Es empfeht sich das Kuhl- und Gefrierraum mindestensomal im Jahr zu waschen.

Es wirkt vorbeugend gegen die Entstehung unangenehmer Gerüche sowie der Bakterien. Das Gerät durch das drücken des Knopfes „1" ausschalten, die Lebensmittel Herausnahmen und das Gerät mit einem milden. Reinigungsmittel waschen und trocknen halten.

Einbau und Ausbau der Abstellplatten ****

Abstellplatte Herausnahmen und an- schliebend an der gewünschten Stelle bis zum Widerstand einschieben, so dass sich der Schnappverschluss in der Führungsleiste befindet (Abb. 15).

Einbau und Ausbau der Türfacher ****

Türfach anheiten, Herausziehen und von oben in die gewünschte Position einlagen (Abb. 16).

Auf keinen Fall)dürfen im Inneren des Gefrierraumes elektrische Heizkörper,HeiBluftgeblase oder Haartrockner eingesetzt werden.

** Gilt für Geräte mit einem Gefrierfach
Gilt nicht für Geräte mit dem Frostfrei-System
Gilt für Geräte mit einem Kühlbereich.
Gilt nicht für Geräte mit dem Frostfrei-System
Gilt für Geräte mit dem Frostfrei-System
**** Gilt nicht für Gefriergeräte

****

LOKALISIERUNG VON

STÖRUNGEN

Störung Mögliche Ursachen Behebung

Das Gerät faktioniert nicht	Unterbrechung im Stromkreis	- Überprüfen, ob der Netzstecker gut in der Steckdose des Speisenetzes sitzt.- Überprüfen, ob das Anschlußkabel nicht beschädigtist.- Durch Anschlieben e-i-nes anderen elektrischen Verbrauchers (z.B. einer Nachtischlampe) überprü-fen, ob die Steckdose unter Spannung steht.- Überprüfen Sie, ob das Gerät eingeschaltet ist (Ther-mostat in Betriebsstellung).
Innenbeleuchtung faktio-niert nicht	Die Glühlampe ist gelöst oder durchgebrannt (in Geräten mit Glühlampen)	- Vorerst den vorherigen Punkt überprüfen (das Gerät faktioniert nicht - die Glühlampe festdrehen oder auswechseln (in Geräten mit Glühlampen)
Das Gerät ist ununterbro-chen in Betrieb	Falsche Temperatureinstel-lung	- einen niedrigeren Wert einstellen
	Andere Ursachen wie unter Punkt "Die Innenraumtem- peratur ist nicht kalt genug"	- befolgen Sie die Anweisun-gen unter Punkt "Die Tempe-ratur in den Räumen ist nicht niedrig genug"
Im unterem Teil des Kühlrau-mesammelt sich Wasser	Die Ablaβöffnung ist ver-stopf (betrifft Geräte mit Entwässerungsöffnung)	- Mit Hilfe des Reinigungstöpsels die Ablaβöffnung durchstehen (siehe Ge-brauchsanweisung, Kapite
	Eine frei Luftzirkulation im Kühlraum ist nicht möglich	- Die Lebensmittel und Behälter von der Hinterwand wegrücken.
Es treten für das Gerät un-gewöhnliche Geräusaiche auf	Das Gerät ist nicht eben ausgerichtet	- Das Gerät aussichten.
	Das Gerät kommt mit Mö-eln oder anderen Gegen-ständen in Berührung	- Das Gerät frei aufstellen, so daß es keine andere Ge-genstände berührt.

Störung Mögliche Ursachen Behebung

	Falsche Temperatur-einstel-lung	-Einen hohenen Wert ein-stellen
	Höhere oder niedrigere Umgebungstemperatur als in den technischen Daten (s.Tabelle) angegeben	-Das Gerät ist angepasst an die Temperatur, die in den technischen Daten (s.Tab- le) angegeben ist
	Das Gerät steht an einer di-rekt von der Sonne bestrahl-ten Stelle oder darüber einen Wärmequelle	-Das Gerät an einer anderen Stelle gemäß Gebrauchs-an-weisung aufstellen.
	Es wurde eine zu große Men-ge von warmen Lebensmit-tern auf einzelmal eingelagert	-Warten Sie bis zu 72 Stun-den , bis die Lebensmittel eingefroren sind und die erwünschte Temperatur im Kühlraum erreicht ist.
Die Temperatur in den Räu-menist nicht niedrig genug	Keine freiie Luftzirkulation im Kühlraum	-Die Lebensmittel und Behälter von der Hinterwand abrücken
	Der Luftfluß hinter dem Ge-rät ist blockiert	-Das Gerät mindestens 3 cm von der Wand wegrücken.
	Die Kühlraum-/ Gefrier-raumtür wird zu oft geöffnet und/oder bleibt zu lange offen	Beides muss unbedingt ver-mieden werden
	Die Türlässt sich nicht schließen	Die Lebensmittel und Behäl-ter anders platziern
	Der Verdichter schaltet Selten an	-prufen, ob die Umge-bungstemperatur nicht nied-riger ist als der Klimaklasse des Gerätes entspricht
	Die Türdichtung wurde falsch angebracht	-Die Türdichtung einpressen

Beim normalen Betreiben der Kälteanlagen konnen Gerausche unterscheidlicher Art auftreten, die keinen Einfluss auf den Betrieb des Produktions haben.

Gerausche, die leicht zu beheben sind:

• Lautes Betriebsgeräusch, wenn der Produkt nicht senkrecht staat - Stellung durch die Stellschrauben vorne verändern. Eventuell unter die Rolten hinten weichen Stoff legen, vor allem, wenn das Gerät auf einem Fliesenboden staat.
• Reibung an benachbarte Möbel - Produkt abrücken, so dass er frei steht.
• Quietschen von Fächern und Schubladen - Fach oder Schublade herausnahmen und wieder einschieben.
• Gerausche von sich berührenden Flaschen - Flaschen voneinander verschieben.

Gerausche, die bei normalem Betrieb zu horen sind, entstehen durch den Thermostaten, wenn sich der Kompressor einschaltet, sich das Kühlsystem zusammenzieht oder ausdehnt und wenn Temperaturschwankungen aufgrund des Durchflusses von Kuhlmittel in den Röhrchen entstehen.

ÄNDERUNG DER

ÖFFNUNGSRICHTUNG DER TÜR

Änderung der Öffnungsrichtung der Tür (Abb. 20).

Die Kühlschranktür kann - je nach Bedarf - sowohl nach links als auch nach rechts geöffnet werden. Nachstehend die notwendigen Schritte, um die Tur nach rechts zu öffnen (Abb. 20)

1. Das obere Gitter (Abdeckung) des Gehäuses abschrauben.
2. Den Scharnierzapfen aus dem Gitter des Gehäuses Herausdrehen und auf der gegenüber legenden Seite in das Gitter eindrehen.
3. Die Tur vom unteren Scharnier abnehmer.
4. Dasunte Scharnier auf der rechten Seite abschrauben und die Abdeckkappen der Schraubenlocher auf der linken Seite abnehmen.
5. Den Zapfen aus dem Scharnier herausdrehen. Das Scharnier um 180^ drehen und den Zapfen auf der gegenüberliegenden Seite einschrauben.
6. Das Scharnier auf der linken Seite des Geräts anschrauben. Die Abdeckkappen in die Löcher auf der rechten Seite stecken.
7. Die Tur auf das untere Scharnier hangen.
8. Das obere Gitter (Abdeckung) des Gehäuses zuammen mit dem Scharnierzapfen anbringen und anschrauben. Der Scharnierzapfen muss sich in der oberen Scharnieröffnung in der Tur befinden.
9. Den Tügriff auf der entsprechenden Seite anschrauben.
10. Nach der Montage die Tur öffnen und schlieben und sicherstellen, dass die Tur richtig Funktioniert.

INSTALLATION

Luftung

Den Kuchenschrank mit Libelle und Anschlagwinkel ausrichten. Den Kuchenschrank ausrichten. Bei Bedarf Stützen unter den Kuchenschrank legen. Hinter dem Gerät einen Abstand von 38 mm lassen, um für eine entsprechende Belüftung zu sorgen. Der Luftinlass A muss eine Fläche von mindestens 200 Quadratzentimeter aufweisen und die Luft muss durch die Oberfläche im Sockel am Kuchenschrank durchströmen. Prufen, ob die Lage der Steckdose (1) korrekt ist. Die Parameter der Stromspannung am Ort der Gerätemontage,müssen den Werten entsprechen, die im Typenschild angegeben wurden, das sich auf der linken Innewand des Gerätesiben den Gemüsefächern angebracht wurde. Die Steckdose muss entsprechend geerdet sein.

EINBAU DES GERÄTES

Die Montage des Gerätes sollte durch einen qualifizierten Fachmann erfolgen. Das Gerät ist für den Einbau in den Möbeln bestimmt. Das Versorgungskabel durch den Schrank so führten, dass dessen Anschluss an das Versorgungsznetz nach der Gerätemontage möglich ist. Die Abdeckung (6) nur bei eingeschränkten Platzverhältnissen abnahmen. Den Kühlschrank im Kühenschrank platzieren. Die Montagegriffe (1) mit den Schrauben (2) im oberen Rahmen befestigen, nach dem der Kühlschrank zu zwei Drittel eingeschoben worden ist. Anschließlich den Kühlschrank vollständig einschieben und sicherstellen, dass die Klemmführung auf horizontalem Rahmen des Kühenschgranks befestigt ist. Den Kühlschrank ausrichten, indem der Abstand von 6 mm zwischen der Innwand des Kühenschgranks und der Außenwand des Kühenschgranks eingehalten wird. Die Griffe am horizontalen Rahmen des Kühenschgranks mit Schrauben montieren. Die Dichtung in den Spalt (ca. 10mm) zwischen dem unteren vorderen Rahmen und der unteren Arbeitsplatte des Kühenschgranks legen. Untere Griffe (3) am unteren vorderen Rahmen mit Schrauben (2) befestigen. Untere Griffe an der unteren Arbeitsplatte des Kühenschgranks mit Schrauben (2) befestigen. Die Dichtungen in den Spalt auf der linken und rechten Seite und oben am Kühlschrank korrekt einlagen.

ÄNDERUNG DER ÖFFNUNGSRICHTUNG DER TÜR DES GEFRIERFACHES

Änderung der Öffnungsrichtung der Tur des Gefrierfaches (Abb. 21).

1. Das Scharnier, das die Tur hält, losschrauben und abnehmer. Die Tur beim Abschrauben des Schariners halten und dann beiseite legen (Abb 21, Ziff. 2).
2. Die Befestigungsschraube des Turschlosses (Begrenzer) losen. Die Abdeckkappen der Schraubenlocher für das Turscharnier entfernen (Abb 21, Ziff. 3).
3. Den Turverschluss (Begrenzer) auf der gegenüberliegenden Seite des Gefrierfaches anbringen und festschrauben. Die Abdeckkappen der Schraubenlocher für das Scharnier auf der anderen Seite einsetzen (Abb 21, Ziff. 4).
4. Die Tur um 180 drehen und auf der gegenüberliegenden Seite montieren.
5. Die Tur halten und das untere Scharnier auf der gegenüberliegenden Seite anbringen und anschraubne (Abb 21, Ziff. 5).
6. Nach der Montage die Tur öffnen und schlieben und sicherstellen, dass die Tur richtig Funktioniert.
