Rogue Outcast 1M Beam - Lampe Chauvet - Kostenlose Bedienungsanleitung

Produkttyp	LED-Strahlerprojektor
Marke	Chauvet
Modell	Rogue Outcast 1M Beam
Kategorie	Professionelle Lampe
Stromversorgung	100-240 VAC, 50/60 Hz (universell)
Leistungsaufnahme	2,32 A (100 V), 1,95 A (120 V), 1,11 A (208 V), 0,990 A (230 V), 0,960 A (240 V)
Schutzart	IP65 (vorübergehende Außennutzung)
Maximale Umgebungstemperatur	45 °C
Minimale Starttemperatur	-20 °C
Minimale Umgebungstemperatur	-10 °C
Lichtquelle	LED (nicht vom Benutzer austauschbar)
Strahltyp	Beam (schmaler Strahl)
Netzkabelanschluss	Seetronic Powerkon IP65
Montage	Omega-Halterungen inklusive, Sicherungsseil erforderlich
Reihenschaltung	Möglich, Gesamtstrom pro Stromkreis 12 A nicht überschreiten
Sicherung	Ersetzung durch eine Sicherung gleichen Typs und gleicher Nennleistung
Wartung	Vor Reinigung Netzstecker ziehen, nicht öffnen
Mitgeliefertes Zubehör	Netzkabel, Omega-Halterungen, Kurzreferenzhandbuch
Mindestsicherheitsabstand	5 m zum Publikum
Bestimmungsgemäße Verwendung	Nur für professionelle Anwendung

Häufig gestellte Fragen - Rogue Outcast 1M Beam Chauvet

Wie installiere ich den Rogue Outcast 1M Beam in der Höhe?

Verwenden Sie mindestens zwei Befestigungspunkte pro Gerät, geeignete Haken für die Last und ein Sicherungsseil (vorgeschrieben). Stellen Sie sicher, dass die Struktur das Gewicht trägt.

Kann ich diese Lampe im Freien verwenden?

Ja, vorübergehend, da sie die Schutzklasse IP65 hat. Tauchen Sie sie jedoch nicht ein und vermeiden Sie extreme Bedingungen wie Überschwemmungen oder Schnee.

Was ist die maximal zulässige Umgebungstemperatur?

Die maximale Umgebungstemperatur beträgt 45 °C. Betreiben Sie das Gerät nicht über dieser Temperatur.

Wie ersetze ich die Sicherung?

Ziehen Sie den Netzstecker, ersetzen Sie die Sicherung durch eine Sicherung gleichen Typs und gleicher Nennleistung. Verwenden Sie niemals eine Sicherung mit anderem Wert.

Kann ich mehrere Geräte in Reihe schalten?

Ja, die Rogue Outcast 1M Beam Produkte können angeschlossen werden. Überschreiten Sie nicht 12 A an einem einzigen Stromkreis. Verwenden Sie geeignete Netzkabel.

Was tun bei interner Kondensation?

Lassen Sie das Gerät vollständig an die Umgebungstemperatur akklimatisieren, bevor Sie es anschließen, um einen Ausfall durch Kondensation zu vermeiden.

Ist die Lichtquelle austauschbar?

Nein, die Lichtquelle (LED) ist nicht vom Benutzer austauschbar. Nur der Hersteller oder eine qualifizierte Person kann sie ersetzen.

Welche Netzkabel verwenden?

Verwenden Sie das mitgelieferte Seetronic Powerkon IP65-Netzkabel. Beachten Sie bei Verlängerungen die Querschnitte und lokalen Normen.

Wie reinige ich das Gerät?

Ziehen Sie den Netzstecker. Reinigen Sie Gehäuse und Linsen mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel.

Welche sind die wichtigsten Sicherheitsvorkehrungen?

Schauen Sie nicht direkt in die Lichtquelle, halten Sie einen Abstand von 5 m zum Publikum, verwenden Sie ein Sicherungsseil und schließen Sie es nicht an einen Dimmer an.

BEDIENUNGSANLEITUNG Rogue Outcast 1M Beam Chauvet

Diese Sicherheitshinweise enthalten wichtige Informationen zu Installation, Nutzung und Wartung des Rogue Outcast 1M Beam.

• Die Leuchte ist nur für den professionellen Gebrauch bestimmt.
• Die Leuchte sollte so positioniert werden, dass ein längeres Hineinstarren in die Leuchte in einem Abstand von weniger als 5 m (16,40 Fuß) nicht zu erwarten ist.
- Wenn das externe flexible Kabel dieser Leuchte beschädigt ist, muss es durch ein spezielles Kabel ersetzt werden, das ausschließlich beim Hersteller oder seinem Kundendienst erhältlich ist.
• Die in dieser Leuchte enthaltene Lichtquelle darf nur durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ausgetauscht werden.
• V O R S I C H T!

• Das Gehäuse dieses Produkts kann heiß sein, wenn es Betrieb ist. Montieren Sie dieses Produkt immer an einem Ort mit ausreichender Belüftung und mit einem Mindestabstand von 50 cm (20 Zoll) zu angrenzenden Flächen.
• Wenn das Produkt von einer Umgebung mit extremen Temperaturen (z. B. von einem kalten LKW in einen warmen, feuchten Ballsaal) transportiert wird, kann sich auf der internen Elektronik des Produkts Kondensation bilden. Um einen Ausfall zu vermeiden, geben Sie dem Produkt Zeit, sich an die neue Umgebungstemperatur anzupassen, bevor Sie es an das Stromnetz anschließen.
• Blinkendes Licht kann bekanntermaßen epileptische Anfälle auslösen. Der Benutzer muss die örtlichen Gesetze bezüglich der Benachrichtigung über die Verwendung von Stroboskopen einhalten.

• FOLGENDES SOLLTEN SIE IMMER TUN:

• Trennen Sie das Gerät von der Stromversorgung, bevor Sie es reinigen oder die Sicherung austauschen.
- Ersetzen Sie die Sicherung durch den gleichen Typ und die gleiche Leistung.
- Verwenden Sie unbedingt ein Sicherheitskabel, wenn Sie dieses Produkt über Kopf montieren.
- Schließen Sie dieses Produkt an einen geerdeten und geschützten Stromkreis an.

• FOLGENDES SOLLTEN SIE NIEMALS TUN:

• Das Produkt öffnen. Es enthält keine vom Benutzer zu wartenden Teile.
- In die Lichtquelle schauen, wenn das Gerät eingeschaltet ist.
- Brennbares Material in einem Umkreis von 20 cm um das Gerät herum liegen lassen, während es in Betrieb ist oder an das Stromnetz angeschlossen ist.
- Dieses Produkt an einen Dimmer oder Rheostat anschließen.
- Das Gerät betreiben, wenn das Gehäuse, die Linsen, die Schläuche, der Flüssigkeitsbehälter oder die Kabel beschädigt sind.
- Dieses Produkt eintauchen (IP65). Vorübergehender Betrieb im Freien ist kein Problem.
- Nicht für Installation im Freien an Orten mit extremen Umweltbedingungen geeignet. Dies beinhaltet, ist aber nicht beschränkt auf:

• Das Produkt an Orten betreiben, an denen die normalen Temperaturen die in diesem Handbuch angegebenen Temperaturbereiche überschreiten.
• Orte, die überschwemmungsgefährdet sind oder unter Schnee begraben werden.
  • Andere Bereiche, in denen das Produkt extremer Strahlung oder ätzenden Substanzen ausgesetzt ist.

- AUSSCHLIESSLICH Flüssigkeiten von Chauvet verwenden.

• Die maximale Umgebungstemperatur beträgt 45 °C (113 °F). Betreiben Sie dieses Produkt nicht bei höheren Temperaturen.
• Die maximale Temperatur zur Inbetriebnahme beträgt -20 °C (-4 °F). Nehmen Sie dieses Produkt nicht bei niedrigeren Temperaturen in Betrieb.
- Die minimale Umgebungstemperatur beträgt -10 °C (-14 °F). Betreiben Sie dieses Produkt nicht bei niedrigeren Temperaturen.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, sollten Sie das Gerät bei Nichtgebrauch über einen Unterbrecher oder durch Ziehen des Netzsteckers vollständig von der Stromversorgung trennen.
- Im Falle einer schwerwiegenden Störung ist der Betrieb sofort einzustellen.

Lieferumfang

• Rogue Outcast 1M Beam
• Seetronic Powerkon IP65 Netzkabel

• Omega-Halterungen mit Befestigungsmaterial
• Kurzanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

FCC-Konformitätserklärung

Dieses Gerät entspricht Teil 15 Abschnitt B der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerät darf keine schädlichen Störungen verursachen, und
2. Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

Dieses Gerät wurde getestet und entspricht gemäß Teil 15 der FCC-Vorschriften den Grenzwerten für ein digitales Gerät der Klasse B. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in Wohngebieten gewährleisten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen des Funkverkehrs verursachen. Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät den Radio- oder Fernsehempfang stört, was durch Aus- und Einschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Neuausrichtung oder Versetzen der Empfangsantenne.
• Vergrößern des Abstands zwischen dem Gerät und dem Empfänger.
• Anschließen des Geräts an eine Steckdose, die zu einem anderen Stromkreis gehört als die Steckdose des Empfängers.

- Wenden Sie sich ggf. an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert.

HF-Expositionswarnung für Nordamerika und Australien

Warnung! Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen dem Strahler und Ihrem Körper installiert und betrieben werden. Dieser Sender darf nicht zusammen mit einer anderen Antenne oder einem anderen Sender betrieben werden.

Kopplung von Geräten

Rogue Outcast 1M Beam-Produkte können über einen so genannten Power Link gekoppelt werden. Informationen zur Stromaufnahme bei verschiedenen Spannungen und Frequenzen können der folgenden Tabelle entnommen werden:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Stromaufnahme	2.32 A	1.95 A	1.11 A	.990 A	.960 A

Dabei darf eine Stromaufnahme von 12 A in einem einzelnen Stromkreis nicht überschritten werden. Stromverbindungskabel können separat erworben werden.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens zwei Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer Chavuet-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps.

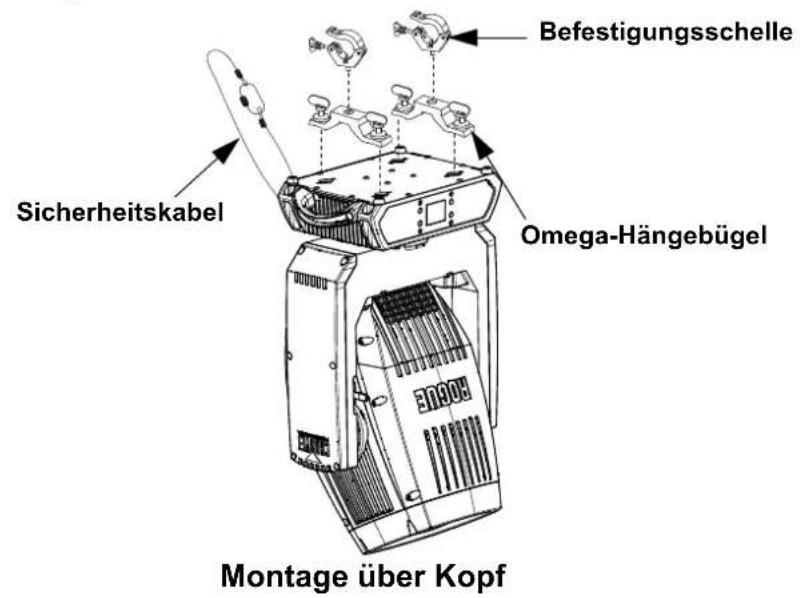

Montageansicht

Befestigungsschelle Sicherheitskabel Omega-Hängebügel Montage über Kopf

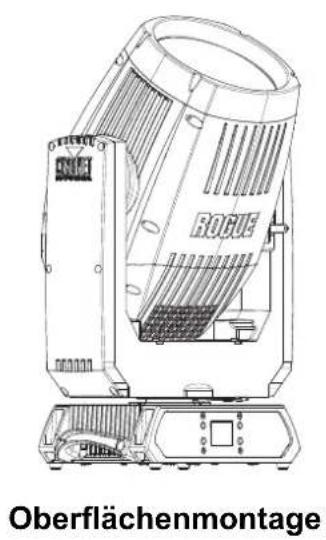

Oberflächenmontage

Beschreibung des Bedienfelds

Taste Name Funktion
		Navigiert aufwärts durch die Menüliste oder erhöht den numerischen Wert in einer Funktion
		Beendet das aktuelle Menü oder die Funktion
		Navigiert abwärts durch die Menüliste oder verringert den numerischen Wert in einer Funktion
		Navigiert nach links durch die Menüliste
		Aktiviert das aktuell angezeigte Menü oder setzt den aktuell gewählten Wert in der gewählten Funktion
		Navigiert nach rechts durch die Menüliste
