BEDIENUNGSANLEITUNG TILA0166 Schwaiger

D BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE

RGB LED OUTDOOR SOLAR TISCHLEUCHTE, MIT ZUGSCHALTER

Bedienungsanleitung lesen und aufbewahren

Herzlichen Glückwunsch und vielen Dank für den Kauf dieses SCHWAIGER Produktes.

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung.

Diese Bedienungsanleitung soll Sie beim Umgang mit dem Produkt unterstützen. Lesen Sie die Gebrauchsanweisung sorgfältig durch. Bewahren Sie die Anleitung während der gesamten Lebensdauer des Produktes auf und geben Sie diese an nachfolgende Benutzer oder Besitzer weiter. Bitte prüfen Sie den Packungsinhalt auf Vollständigkeit und stellen Sie sicher, dass keine fehlerhaften oder beschädigten Teile enthalten sind.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Produkt ist ausschließlich zur stimmungsvollen Tischbeleuchtung im Innen- oder Außenbereich konzipiert. Das Produkt ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Verwenden Sie das Produkt nur wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden führen.

LIEFERUMFANG

A) Geräteübersicht

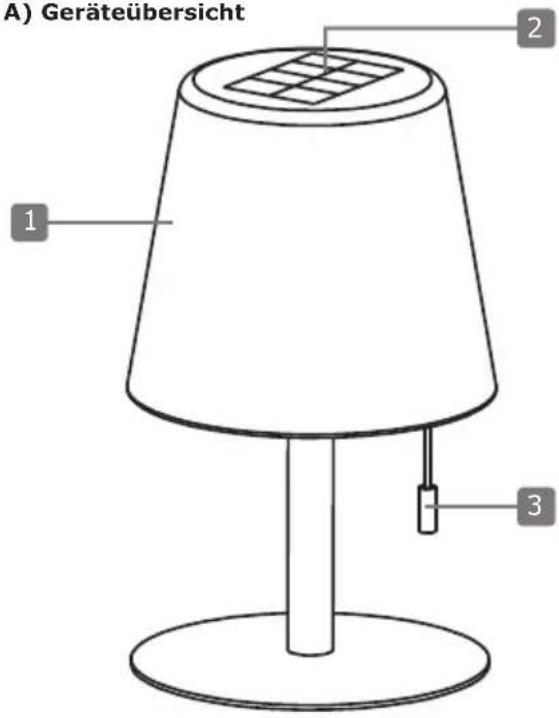

A) Geräteübersicht 1 2 3

1 RGB LED Outdoor Solar Tischleuchte

2 Solarpanel

3 Zugschalter

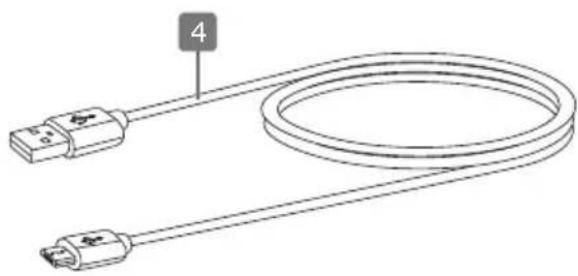

4 USB Type C Ladekabel

5 Lampenschirm

6 Schraubgewinde (Lampenschirm)

7 Standrohr

8 Standfuß

9 Schraubgewinde (Standfuß)

10 USB Type C Ladebuchse

11 Abdeckkappe

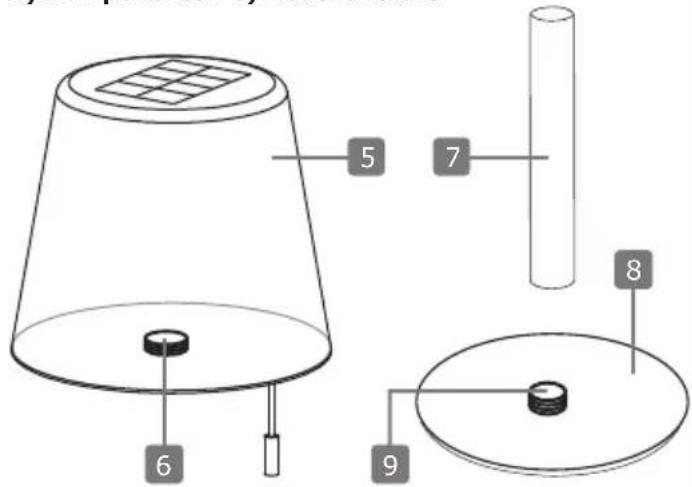

B) Komponenten C) Bodenansicht

Allgemeine Sicherheits- und Warnhinweise

WARNUNG!

Stromschlaggefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem Stromschlag führen.

- Wenn Sie ein USB-Ladegerät verwenden, schließen Sie es nur an, wenn die Netzspannung der Steckdose mit der Angabe auf dem Typenschild übereinstimmt.

- Zum Laden der verbauten Li-Ionen-Batterie verwenden Sie ausschließlich Netzteile, die dem SELV-Standard entsprechend den Normen IEC 61558-2-6 oder IEC 61347-2-13 oder ES1 / IEC 62368-1 entsprechend die Anforderungen IEC 62368-3 erfüllen.

- Betreiben Sie das Produkt nicht, wenn es sichtbare Schäden aufweist oder das USB-Ladekabel defekt ist.

- Öffnen Sie das Gehäuse nicht, sondern überlassen Sie die Reparatur Fachkräften. Wenden Sie sich dazu an eine Fachwerkstatt. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garantieansprüche ausgeschlossen.

- Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Produkt befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.

- Tauchen Sie weder das Produkt noch das USB-Ladekabel in Wasser oder andere Flüssigkeiten.

- Fassen Sie den USB-Stecker niemals mit feuchten Händen an.

- Ziehen Sie den USB-Stecker nie am USB-Ladekabel aus der Ladebuchse, sondern fassen Sie immer den USB-Stecker an.

- Verwenden Sie das USB-Ladekabel nie als Tragegriff.

- Halten Sie das Produkt und das USB-Ladekabel von offenem Feuer und heißen Flächen fern.

- Verlegen Sie das USB-Ladekabel so, dass es nicht zur Stolperfalle wird.

- Knicken Sie das USB-Ladekabel nicht und legen Sie es nicht über scharfe Kanten.

- Betreiben Sie das Produkt nie in Feuchträumen oder im Regen.

- Setzen Sie das Produkt weder Regen noch extremen Witterungsbedingungen aus, z. B. Minustemperaturen, Hagel, extremer Hitze.

- Laden Sie das Produkt im Innenbereich auf.

- Stellen Sie das Produkt nie so, dass es in Wasser fallen kann.

- Greifen Sie niemals nach einem Elektrogerät, wenn es ins Wasser gefallen ist. Ziehen Sie in einem solchen Fall sofort das USB-Ladegerät aus der Ladebuchse.

- Achten Sie darauf, dass keinerlei Flüssigkeit in das Produkt gelangt, und trocknen Sie ggf. das Produkt vor Wiederinbetriebnahme gut ab.

- Sorgen Sie dafür, dass Kinder keine Gegenstände in das Produkt hineinstecken.

- Wenn Sie das Produkt nicht benutzen, es reinigen oder wenn eine Störung auftritt, schalten Sie das Produkt immer aus und ziehen Sie das USB Ladekabel aus der Ladebuchse.

- Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuchte zu ersetzen.

WARNUNG!

Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).

- Dieses Produkt kann von Kindern ab acht Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Halten Sie Kinder jünger als acht Jahre vom Produkt und dem USB-Ladekabel fern.

- Lassen Sie das Produkt während des Betriebs nicht unbeaufsichtigt.

- Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Kinder können sich beim Spielen darin verfangen und ersticken.

WARNUNG!

Brandgefahr!

Unsachgemäßer Umgang mit dem Produkt und dem Akku kann eine Explosion oder einen Brand verursachen.

- Der Akku ist fest im Gehäuse eingebaut; er ist nicht wechselbar.

- Halten Sie das Produkt fern von Wasser, anderen Flüssigkeiten, offenem Feuer und heißen Oberflächen.

- Bedecken Sie das Produkt und das USB-Ladekabel nicht mit Gegenständen oder Kleidung.

- Stellen Sie keine offenen Brandquellen, wie z. B. brennende Kerzen auf bzw. in die Nähe des Produkts.

- Halten Sie einen Abstand von mindestens 5 cm zu leicht entzündlichen Materialien ein.

- Laden Sie den Akku des Gerätes regelmäßig auf, auch wenn Sie es über einen längeren Zeitraum hinweg nicht verwenden (etwa alle 3 Monate). Andernfalls kann es zu einer Tiefentladung des Akkus kommen, die diesen dauerhaft unbrauchbar macht.

BEDIENUNGSANLEITUNG

• Durch die verwendete Akkutechnik ist beim Aufladevorgang keine vorherige Entladung des Akkus notwendig, er kann also unabhängig von Ladezustand nachgeladen werden.
• Platzieren Sie das Produkt beim Ladevorgang auf einer hitzeunempfindlichen Oberfläche. Eine leichte Erwärmung beim Ladevorgang ist normal.
• Auslaufende oder beschädigte Akkus können bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Aus Akkus auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Gegenstände oder Oberflächen, die damit in Berührung kommen, können massiv beschädigt werden.

VORSICHT!

Verletzungsgefahr!

Das Licht der LED-Lampe ist hell und kann bei Betrachtung aus ungenügendem Abstand die Augen schädigen.

• Schauen Sie niemals aus kurzer Distanz in die leuchtende LED-Lampe.
• Betrachten Sie die leuchtende LED-Lampe niemals mit einer Lupe oder anderen optischen Instrumenten.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Produkt kann zu Beschädigungen des Produkts führen.
- Stellen Sie das Produkt auf einer gut zugänglichen, ebenen, trockenen, hitzebeständigen und ausreichend stabilen Arbeitsfläche auf. Stellen Sie das Produkt nicht an den Rand oder an die Kante der Arbeitsfläche.
- Stellen Sie das Produkt nie auf oder in der Nähe von heißen Oberflächen ab (z. B. Herdplatten).
- Bringen Sie das Produkt und das USB-Ladekabel nicht mit heißen Teilen in Berührung.
- Setzen Sie das Produkt niemals hoher Temperatur (Heizung etc.) oder Witterungseinflüssen (Regen etc.) aus.
- Füllen Sie niemals Flüssigkeit in das Produkt.
- Tauchen Sie das Produkt zum Reinigen niemals in Wasser und verwenden Sie zur Reinigung keinen Dampfreiniger. Das Produkt kann sonst beschädigt werden.
- Verwenden Sie das Produkt nicht mehr, wenn die Kunststoffbauteile des Produkts Risse oder Sprünge haben oder sich verformt haben. Ersetzen Sie beschädigte Bauteile nur durch passende Originalersatzteile.

ERSTE INBETRIEBNAHME

Produkt und Lieferumfang prüfen

HINWEIS!

Beschädigungsgefahr!

Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann das Produkt schnell beschädigt werden.

- Gehen Sie beim Öffnen sehr vorsichtig vor.

1. Nehmen Sie das Produkt aus der Verpackung.
2. Prüfen Sie, ob die Lieferung vollständig ist.
3. Prüfen Sie, ob das Produkt oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie das Produkt nicht. Wenden Sie sich an die in dieser Bedienungsanleitung angegebenen Hotline oder E-Mail Adresse.

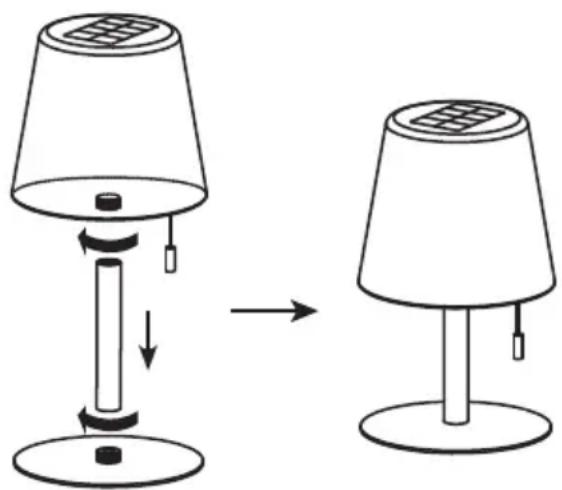

Produkt montieren

Für einen sicheren Halt montieren Sie vor der ersten Inbetriebnahme die RGB LED Outdoor Solar Tischleuchte (1).

Nehmen Sie das Standrohr (7) und schrauben es fest auf das Schraubgewinde (9) des Standfußes (8). Nehmen Sie anschließend den Lampenschirm (5) und schrauben Sie dessen Schraubgewinde (6) fest in das Standrohr (7).

Es wird empfohlen, vor der ersten Benutzung des Produkts den integrierten Akku der RGB LED Outdoor Solar Tischleuchte (1) vollständig aufzuladen.

Mit dem USB-Ladekabel aufladen

HINWEIS!

Beschädigungsgefahr!

Das Aufladen des Produkts mit einem ungeeigneten USB-Ladegerät kann zu Beschädigungen des Produkts führen.

- Verwenden Sie zum Aufladen ausschließlich USB-Ladegeräte mit max. 5 V Ausgangsspannung.

1. Stellen Sie das Produkt zum Aufladen auf eine trockene, waagrechte und hitzeunempfindliche Oberfläche.
2. Wickeln Sie das mitgelieferte USB Type C-Ladekabel (4) vollständig auseinander.
3. Öffnen Sie die Abdeckkappe (11) auf der Unterseite des Lampenschirms (5).
4. Stecken Sie den USB Stecker in die USB Type C-Ladebuchse (10).
5. Stecken Sie den USB-Stecker in ein geeignetes USB-Ladegerät oder in eine aktive USB-Buchse (z.B. Laptop, Computer).

Während des Aufladevorgangs leuchtet die Kontrollleuchte an der Unterseite des Lampenschirms (5) rot.

Die Ladezeit beträgt ca. 4 Stunden.

Wenn das Produkt vollständig geladen ist, leuchtet die Kontrollleuchte grün.

Entfernen Sie anschließend das USB Type C-Ladekabel (4) und schließen Sie die Abdeckkappe (11).

Mit dem Solarpanel aufladen

1. Stellen Sie das Produkt im Außenbereich auf.
2. Stellen Sie sicher, dass sich das Produkt nicht im Schatten befindet.
3. Lassen Sie das Produkt durch direkte Sonneneinstrahlung auf das Solarpanel (2) ca. 8 Stunden aufladen. Die Ladedauer hängt dabei von der Lichtintensität ab. Bei bewölktem Himmel kann sich die Ladedauer verlängern. Vergewissern Sie sich, dass währenddessen das USB-Ladekabel (4) nicht mit dem Produkt verbunden ist.

Sie können das Produkt anschließend verwenden.

BEDIENUNG IM DETAIL

Die Bedienung der RGB LED Outdoor Solar Tischleuchte (1) erfolgt ausschließlich über den Zugschalter (3) am Lampenschirm (5).

• Ziehen Sie einmal am Zugschalter, um das Produkt einzuschalten. Die Leuchte leuchtet daraufhin in warmweißem Licht bei voller Helligkeit.
• Ziehen Sie ein zweites Mal am Zugschalter, um die Helligkeit des warmweißen Lichts auf 20% zu dimmen.
• Ziehen Sie ein drittes Mal am Zugschalter, um das Produkt in den RGB Farbwechselmodus zu schalten. Die Beleuchtung wechselt daraufhin die Leuchtfarbe in folgender Reihenfolge: rot – gelb – grün – blau – lila. Die Leuchtfarben gehen dabei fließend ineinander über, die Helligkeit liegt wieder bei 100%.
• Ziehen Sie ein viertes Mal am Zugschalter, um den RGB Farbwechselmodus zu stoppen. Die Beleuchtung bleibt daraufhin in der aktuellen Leuchtfarbe.
• Ziehen Sie ein fünftes Mal am Zugschalter, um das Produkt wieder auszuschalten.

Wenn Sie anschließend nochmal den Zugschalter ziehen, wird das Produkt wieder eingeschaltet und die o.g. Beleuchtungsreihenfolge beginnt erneut.

Bitte beachten Sie, dass die Beleuchtung während des Aufladevorgangs via USB-Ladekabel nicht dimmbar ist und bei ca. 30 % der Leuchtstärke liegt.

TECHNISCHE DATEN

Artikelnummer TILA0166	Lebensdauer ca. 50000 h
Modellnummer OTL492 Dimmbar ja
Anschlüsse 1x USB Type C	Buchse Ladedauer ca. 4 h (via USB Type C)		ca. 8 h (via Solarpanel)
Spannungsversorgung 5 V	DC, 1 A Leuchtdauer ca. 8 - 15 h (RGB Licht)		ca. 4 h (warmweißes Licht)
Batterietyp Lithium-Ionen	-Akku Schutzart IP44
Batteriekapazität 1800 mAh	Schutzkasse III
Solarpanel	1,0 W (Poly Crystal)	Umgebungstemperatur	-13°C ~ +35°C
LEDs	4x RGB LED9x LED warmweiß	Produktmaterial	PP + Metall
Leistung LEDs	4x 0,18 W (RGB LED)9x 0,20 W (LED warmweiß)	Farbe	weiß / schwarz
Lichtstrom	200 Lm	Abmessungen (BxHxT)	153 x 255 x 153 mm
Farbtemperatur	3000 K	Gewicht	605 g

WARTUNG & REINIGUNG

HINWEIS!

Kurzschlussgefahr!

In das Gehäuse eingedrungenes Wasser oder andere Flüssigkeiten können einen Kurzschluss verursachen.

• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten.
• Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in das Gehäuse gelangen.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Produkt kann zu Beschädigungen des Produkts führen.

- Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen.

1. Schalten Sie vor der Reinigung das Produkt aus und entfernen Sie das USB-Kabel.
2. Reinigen Sie das Produkt mit einem weichen, trockenen Tuch.
3. Verwenden Sie bei hartnäckigen Verschmutzungen des Produkts ein leicht angefeuchtetes Tuch und ggf. etwas mildes Spülmittel.
4. Lassen Sie alle Teile danach vollständig trocknen.

Aufbewahrung

Alle Teile müssen vor dem Aufbewahren vollkommen trocken sein.

• Bewahren Sie das Produkt stets an einem trockenen Ort auf.
• Lagern Sie das Produkt für Kinder unzugänglich, sicher verschlossen und bei einer Lagertemperatur zwischen 5°C und 20°C (Zimmertemperatur).

Entsorgung

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungs-

anleitung bzw. der Verpackung weist auf diese Bestimmung hin.

Batterien und Akkus dürfen nicht in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe* enthalten oder nicht, bei einer Sammelstelle in Ihrer Gemeinde/Ihrem Stadtteil oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

*gekennzeichnet mit: Cd = Cadmium, Hg = Quecksilber, Pb = Blei

- Geben Sie das Produkt vollständig (mit dem integrierten Akku) und nur in entladenem Zustand an Ihrer Sammelstelle ab.

Haftungsausschluss

Die Schwaiger GmbH übernimmt keinerlei Haftung und Gewährleistung für Schäden die aus unsachgemäßer Installation oder Montage sowie unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Sicherheitshinweise resultieren.

Herstellerinformation

Sehr geehrter Kunde, sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht weiterhelfen, kontaktieren Sie bitte unseren technischen Support.

Garantie

Die Garantiezeit beginnt mit dem Kauf des Produktes. Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg (Kassenzettel, Rechnung, Lieferschein u. ä.) nach. Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantieleistung richtet sich nach unseren zum Zeitpunkt des Kaufes gültigen Garantiebedingungen.

Geschäftszeiten (Technischer Support in deutscher Sprache)

Montag bis Freitag: 08:00 - 17:00 Uhr

CE

GENERAL

Scannen Sie diesen QR-Code, dann gelangen Sie direkt zum Downloadbereich, wo Sie die aktuelle Bedienungsanleitung finden.

www.schwaiger.de > Service > Downloadbereich

Weitere Informationen zum Produkt finden Sie im Internet auf www.schwaiger.de unter der Artikelnummer des Produktes.

HOTLINE

[phone]

Anschrift

Schwaiger GmbH Würzburger Straße 17 90579 Langenzenn

[e-mail] www.schwaiger.de
