Produkttyp	Elektronische Hängewaage
Modell	Kern HCB 1T-3
Maximales Wägebereich (Max)	1000 kg
Ablesbarkeit (d)	2 kg
Genauigkeit	0,5 % des Maximalwerts
Wägeeinheiten	kg, lb, N
Stabilisierungszeit	2 Sekunden
Stromversorgung	3 Batterien 1,5 V AA (Betriebsdauer 300 h)
Auto-Off	3 Minuten (im Menü einstellbar)
Display	LCD, Ziffernhöhe 12 mm
Abmessungen Gehäuse (L×B×H)	80 mm × 48 mm × 150 mm
Nettogewicht	520 g
Gehäusematerial	Kunststoff
Aufhängungsmaterial	Edelstahl
Zulässige Umgebungstemperatur	+5 °C bis +35 °C
Maximale relative Luftfeuchtigkeit	80 %
Hauptfunktionen	Wiegen, Tara, Einheitenwechsel, Data-Hold (4 Modi), Tierwiegen, Spitzenwert, Justiermenü
Wartung und Reinigung	Reinigen mit einem weichen Tuch und einem milden Fensterreiniger; keine Lösungsmittel verwenden
Sicherheit	Nicht unter hängenden Lasten stehen; Nennlast nicht überschreiten; nicht im Freien ohne Schutz verwenden; regelmäßig Ösen und Haken überprüfen; bei abnormalem Verschleiß den Betrieb einstellen
Ersatzteile und Reparierbarkeit	Reparaturen dürfen nur von autorisierten Kern-Kundendienstpartnern durchgeführt werden; der Austausch von lasttragenden Baugruppen durch den Benutzer ist untersagt
Allgemeine Informationen	Nichtselbsttätige Waage, nur zum Heben und Wiegen frei beweglicher Lasten; nicht zum Transport von Personen geeignet; Garantie erlischt bei Veränderung oder Öffnung

Häufig gestellte Fragen - HCB 1T-3 Kern

Wie schalte ich die Kern HCB 1T-3 Waage ein und aus?

Zum Einschalten kurz die ON/OFF-Taste drücken. Zum Ausschalten die ON/OFF-Taste einige Sekunden lang gedrückt halten.

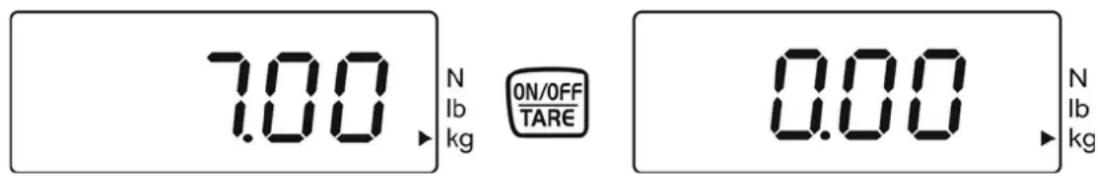

Wie führe ich eine Tara (Nullstellung) mit einer Vorbelastung durch?

Hängen Sie die Vorbelastung (z. B. einen Behälter) ein und drücken Sie dann die TARE-Taste. Die Anzeige kehrt auf Null zurück. Sie können nun den Nettogehalt wiegen.

Wie ändere ich die Wägeeinheit (kg, lb, N)?

Drücken Sie die UNIT-Taste, um nacheinander zwischen kg, lb und N umzuschalten. Die aktive Einheit wird durch ein Dreieck auf dem Display angezeigt.

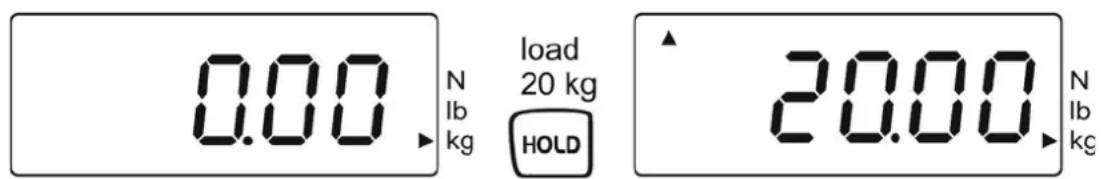

Wie verwende ich die Data-Hold-Funktion, um einen Wert einzufrieren?

Halten Sie die HOLD-Taste gedrückt, bis 'Hx' (H1 bis H4) erscheint. Verwenden Sie die ON/OFF-Taste, um den gewünschten Modus auszuwählen, und bestätigen Sie mit HOLD. Der gemessene Wert wird dann je nach gewähltem Modus (temporär oder permanent) eingefroren.

Wie führe ich eine Justierung (Kalibrierung) der Waage durch?

Schalten Sie die Waage aus, dann schalten Sie sie ein, während Sie die UNIT-Taste gedrückt halten, bis 'CAL' erscheint. Warten Sie, bis der Wert des Justiergewichts (z. B. 500 kg) angezeigt wird, hängen Sie dieses Gewicht ein und warten Sie auf 'F'. Die Waage kehrt in den Wägemodus zurück, wenn die Justierung erfolgreich war.

Was tun, wenn die Anzeige 'LO' anzeigt?

'LO' bedeutet, dass die Batterien leer sind. Ersetzen Sie die drei AA-Batterien sofort durch neue. Öffnen Sie das Batteriefach auf der Rückseite des Geräts.

Was tun, wenn die Anzeige 'E' (Überlastungsfehler) anzeigt?

'E' erscheint, wenn die Last die maximale Kapazität (1000 kg) überschreitet. Entladen Sie die Waage sofort, um Schäden zu vermeiden. Überschreiten Sie niemals die Nennlast.

Welche Häufigkeit wird für die Wartung der Waage empfohlen?

Eine regelmäßige Wartung sollte alle 3 Monate oder nach 12.500 Wägungen durchgeführt werden, einschließlich der Überprüfung der Abmessungen und des Verschleißes der Ösen. Eine erweiterte Wartung (mit Magnetpulverprüfung) ist alle 12 Monate oder 50.000 Wägungen durch einen autorisierten Techniker erforderlich.

Kann ich die Waage zum Wiegen von Personen verwenden?

Nein, die Waage ist nicht zum Wiegen von Personen geeignet. Sie ist ausschließlich für hängende Lasten in einem industriellen Kontext konzipiert. Außerdem entspricht sie nicht dem deutschen Medizinproduktegesetz (MPG).

Wie gewährleiste ich eine sichere Verwendung der Hängewaage?

Stellen Sie sich niemals unter eine hängende Last, stellen Sie sicher, dass Kran und Anschlagmittel für die Last geeignet sind, überprüfen Sie vor jedem Gebrauch den Haken und den Karabiner auf Beschädigungen und beachten Sie die angegebene maximale Last. Tragen Sie die erforderliche persönliche Schutzausrüstung.

BEDIENUNGSANLEITUNG HCB 1T-3 Kern

Regelmäßige Wartung und Instandhaltung

Logbook

Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

Betriebsanleitung / Logbuch

Elektronische Hängewaage

Inhaltsverzeichnis

1. Technische Daten ____ 4
   1.1 Abmessungen 10
   1.1.1 HCB ≤ 200 kg 10
   1.1.2 HCB 05T-3 11
   1.1.3 HCB 1T-3 12
   1.1.4 Modelle HCN 13
   1.1.5 Karabiner und Haken (Modelle HCB ≤ 200 kg und Modelle HCN) ____ 14
2. Allgemeine Sicherheitshinweise ____ 15
   2.1 Pflichten des Betreibers 15
   2.2 Organisatorische Maßnahmen 15
   2.3 Umgebungsbedingungen 15
   2.4 Hinweise in der Betriebsanleitung beachten 16
   2.5 Bestimmungsgemäße Verwendung 16
   2.6 Sachwidrige Verwendung 16
   2.7 Gewährleistung 17
   2.8 Sicherheitsbewusstes Arbeiten 17
   2.9 Prüfmittelüberwachung 17
   2.10 Kontrolle bei Übernahme 17
   2.11 Erstinbetriebnahme 17
   2.12 Außerbetriebnahme und Lagerung 17
3. Die Hängewaage auf einen Blick ____ 18

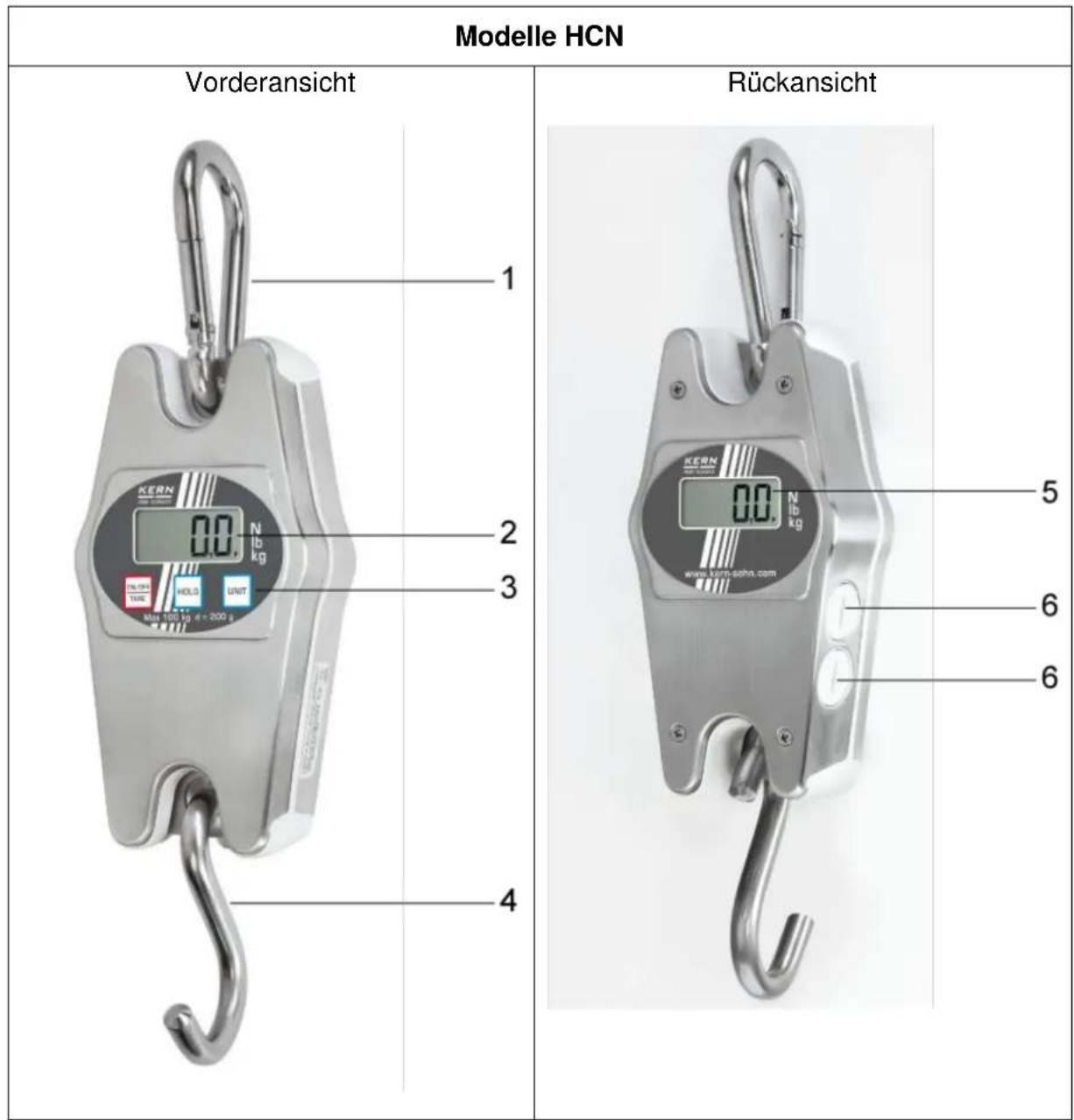

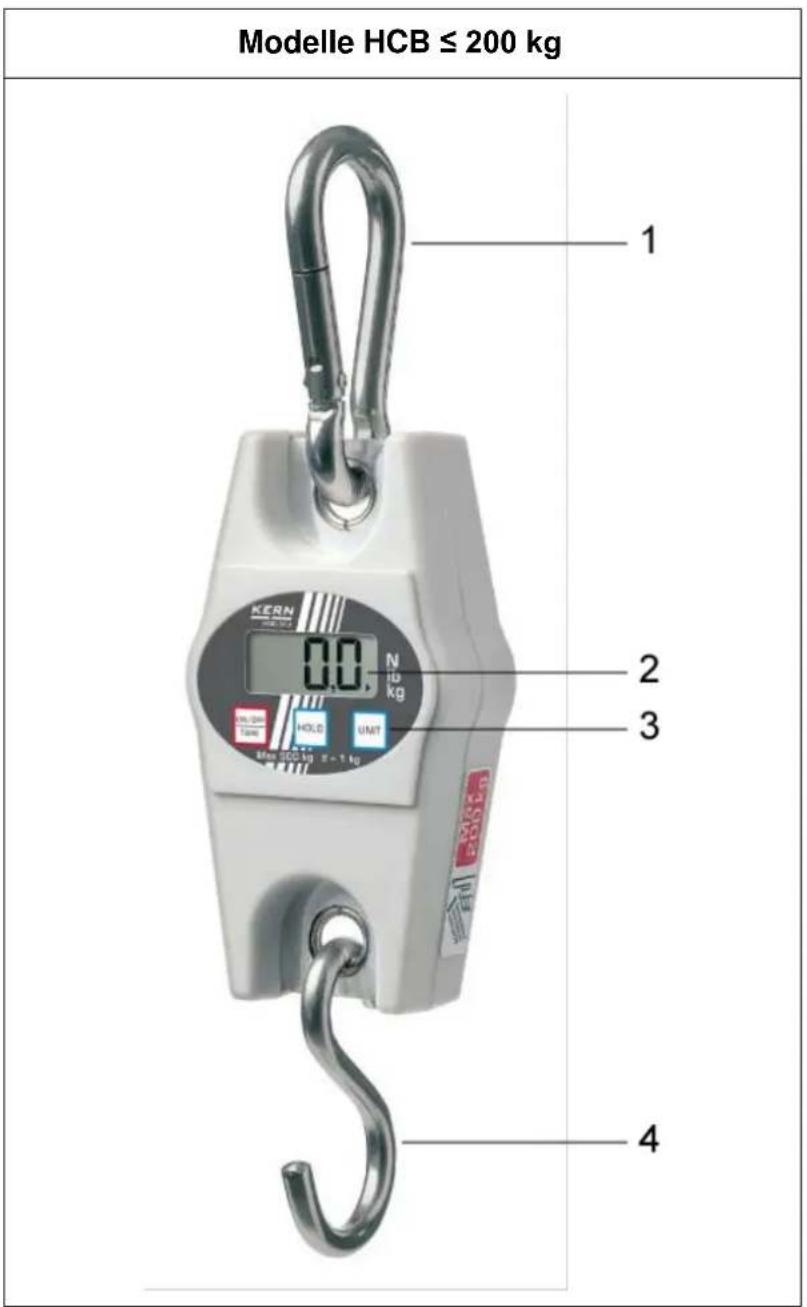

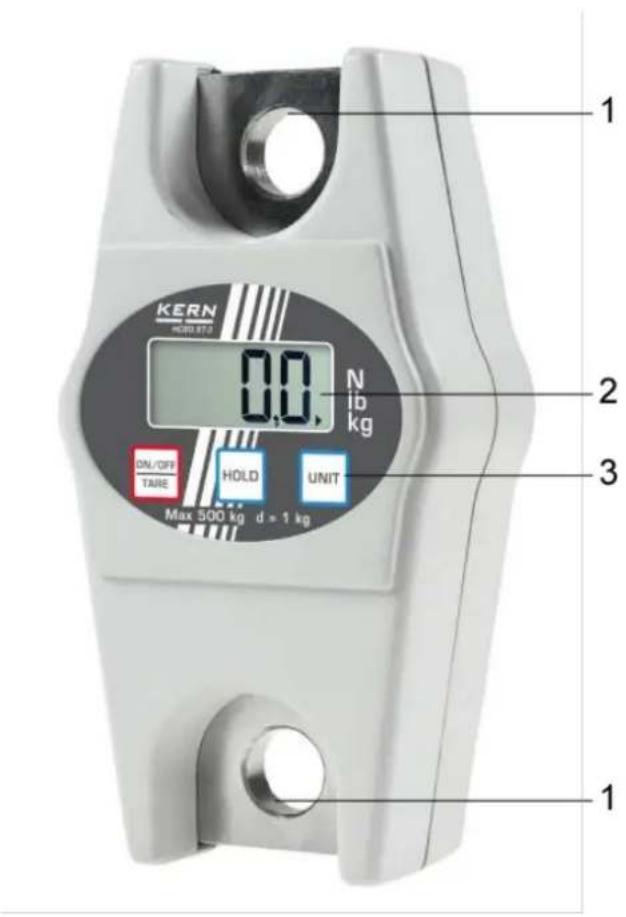

   3.1 Übersicht 18

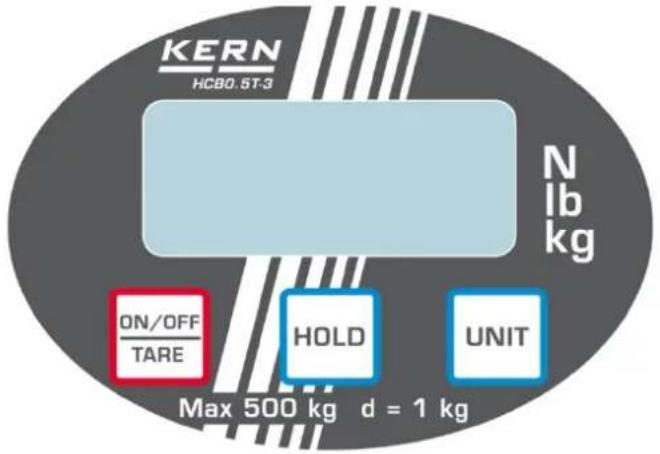

   3.2 Anzeigen- und Tastaturübersicht 21
   3.3 Aufkleber 22

4. Inbetriebnahme ____ 23
   4.1 Auspacken 23
   4.2 Lieferumfang 23
   4.3 Überprüfung der Original-Abmessungen 24

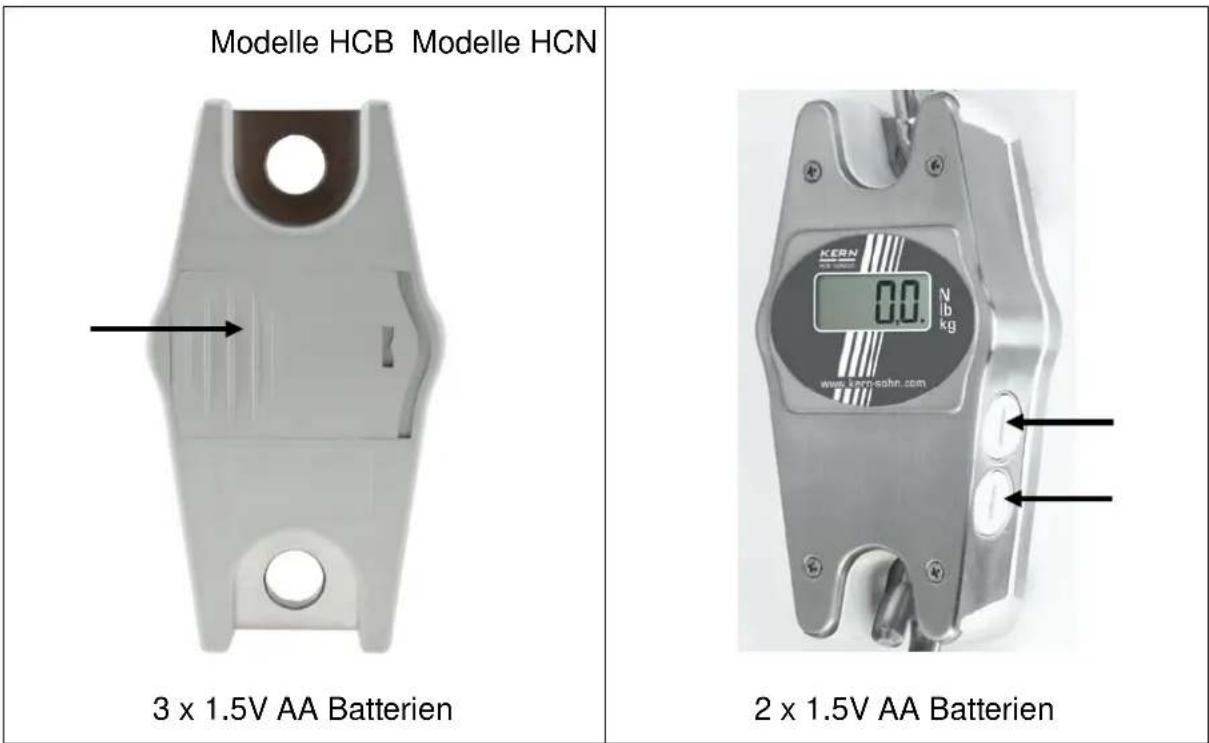

   4.4 Batteriebetrieb 24

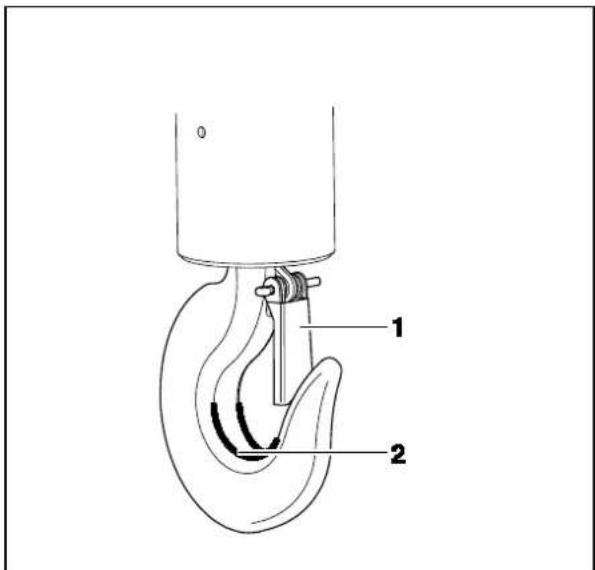

   4.5 Waage aufhängen 25

5. Bedienung 26
   5.1 Sicherheitshinweise 26

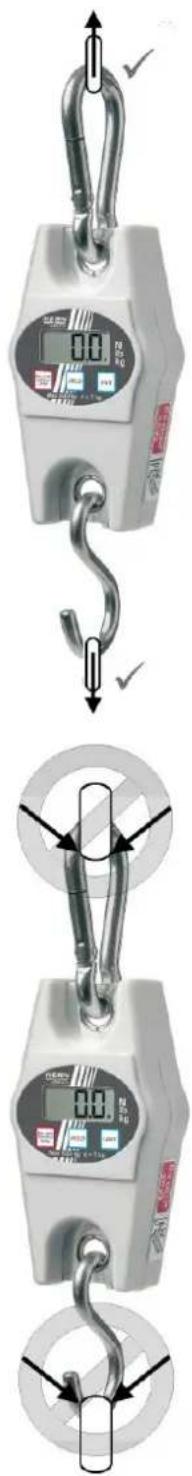

   5.2 Hängewaage beladen 27
   5.3 Ein-/Ausschalten 30
   5.4 Tarieren 30

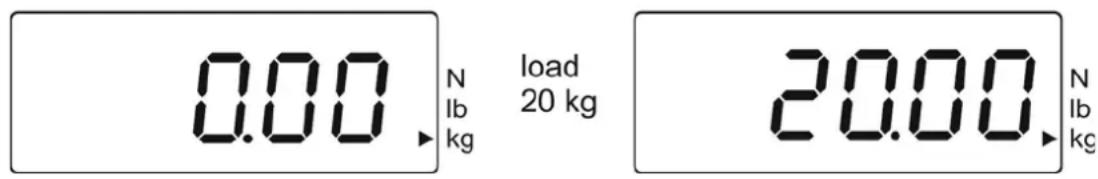

   5.5 Wägen 30
   5.6 Wägeinheit umschalten 31
   5.7 Funktionen 31

6. Menü 33
7. Justierung 34
8. Wartung, Reinigung und Entsorgung ____ 35
   8.1 Reinigung und Entsorgung 35
   8.2 Regelmäßige Wartung und Instandhaltung 37
   8.3 Checkliste „Regelmäßige Wartung“, (s. Kap. 8.2) ____ 39
9. Anhang 42
   9.1 Checkliste „Erweiterte Wartung“ (Generalüberprüfung) ____ 42
   9.2 Liste „Ersatzteile und Reparaturen sicherheitsrelevanter Teile“ 43
10. Konformitätserklärung ____ 44

1. Technische Daten

KERN	HCB 20K10	HCB 20K50	HCB 50K20
Ablesbarkeit (d)	10 g	50 g	20 g
Wägebereich (Max)	20 kg	20 kg	50 kg
Tarierbereich (subtraktiv)	20 kg	20 kg	50 kg
Reproduzierbarkeit	10 g	50 g	20 g
Linearität	±20 g	±100 g	±40 g
Empfohlenes Justiergewicht, nicht beigegeben (Klasse)	10 kg (M3)	10 kg (M3)	20 kg (M3)
Einschwingzeit	2 s
Präzision	0.5 % von Max.
Anwärmzeit	10 min
Einheiten	kg, lb, N
Auto off	3 min
Zulässige Umgebungstemperatur	5...+ 35°C
Luftfeuchte Umgebung (max)	80 %
Batterie (serienmäßig)	3 x 1.5 V AABetriebsdauer 300 h
Anzeige	Ziffernhöhe 12 mm
Gehäusegröße B x T x H	80 mm x 45 mm x 150 mm
Material Gehäuse	Kunststoff
Material Haken und Karabiner	Edelstahl
Nettogewicht	400 g
KERN	HCB 50K100	HCB 99K50	HCB 100K200
Ablesbarkeit (d)	100 g	50 g	200 g
Wägebereich (Max)	50 kg	99 kg	100 kg
Tarierbereich (subtraktiv)	20 kg	20 kg	50 kg
Reproduzierbarkeit	100 g	50 g	200 g
Linearität	±200 g	±100 g	±400 g
Empfohlenes Justiergewicht, nicht beigegeben (Klasse)	20 kg (M3)	50 kg (M3)	50 kg (M3)
Einschwingzeit	2 s
Präzision	0.5 % von Max.
Anwärmzeit	10 min
Einheiten	kg, lb, N
Auto off	3 min
Zulässige Umgebungstemperatur	5...+35 °C
Luftfeuchte Umgebung (max)	80 %
Batterie (serienmäßig)	3 x 1.5 V AABetriebsdauer 300 h
Anzeige	Ziffernhöhe 12 mm
Gehäusegröße B x T x H	80 mm x 45 mm x 150 mm
Material Gehäuse	Kunststoff
Material Haken und Karabiner	Edelstahl
Nettogewicht	400 g

KERN	HCB 200K100	HCB 200K500
Ablesbarkeit (d)	100 g	500 g
Wägebereich (Max)	200 kg	200 kg
Tarierbereich (subtraktiv)	200 kg	200 kg
Reproduzierbarkeit 100 g 500 g
Linearität ±200 g ±1000 g
Empfohlenes Justiergewicht, nicht beigegeben (Klasse)	100 kg (M3)	100 kg (M3)
Einschwingzeit 2 s
Präzision 0.5 % von Max.
Anwärmzeit	10 min
Einheiten	kg, lb, N
Auto off	3 min
Zulässige Umgebungstemperatur	5...+35 °C
Luftfeuchte Umgebung (max)	80 %
Batterie (serienmäßig)	3 x 1.5 V AABetriebsdauer 300 h
Anzeige	Ziffernhöhe 12 mm
Gehäusegröße B x T x H	80 mm x 45 mm x 150 mm
Material Gehäuse	Kunststoff
Material Haken und Karabiner	Edelstahl
Nettogewicht	400 g
KERN	HCB 0.5T-3	HCB 1T-3
Ablesbarkeit (d) 1 kg 2 kg
Wägebereich (Max)	500 kg	1000 kg
Tarierbereich (subtraktiv)	500 kg	1000 kg
Reproduzierbarkeit 1 kg 2 kg
Linearität ±2 kg ±4 kg
Empfohlenes Justiergewicht, nicht beigegeben (Klasse)	200 kg (M3) 500 kg (M3)
Einschwingzeit 2 s
Präzision 0.5 % von Max.
Anwärmzeit	10 min
Einheiten	kg, lb, N
Auto off	3 min
Zulässige Umgebungstemperatur	5...+35 °C
Luftfeuchte Umgebung (max)	80 %
Batterie (serienmäßig)	3 x 1.5 V AABetriebsdauer 300 h
Anzeige	Ziffernhöhe 12 mm
Gehäusegröße B x T x H	80 mm x 45 mm x 150 mm	80 mm x 48 mm x 150 mm
Material Gehäuse	Kunststoff
Material Aufhängung	Edelstahl
Nettogewicht	350 g	520 g
KERN	HCN 20K50IP	HCN 50K100IP
Ablesbarkeit (d)	50 g	100 g
Wägebereich (Max)	20 kg	50 kg
Tarierbereich (subtraktiv)	20 kg	50 kg
Reproduzierbarkeit 50 g 100 g
Linearität ±100 g ±200 g
Empfohlenes Justiergewicht, nicht beigegeben (Klasse)	10 kg (M3)	50 kg (M3)
Einschwingzeit 2 s
Präzision	0.5 % von Max.
Anwärmzeit	10 min
Einheiten	kg, lb, N
Auto off	3 min
Zulässige Umgebungstemperatur	5...+35 °C
Luftfeuchte Umgebung (max)	80 %
Batterie (serienmäßig)	2 x 1.5 V AABetriebsdauer 200 h
Anzeige	Ziffernhöhe 12 mm
Gehäusegröße B x T x H	95 mm x 55 mm x 175 mm
Material Gehäuse	Edelstahl
Material Haken und Karabiner	Edelstahl
Nettogewicht	800 g
Staub- und Spritzwasserschutz	IP 65
KERN	HCN 100K200IP	HCN 200K500IP
Ablesbarkeit (d) 200 g 500 g
Wägebereich (Max)	100 kg	200 kg
Tarierbereich (subtraktiv)	100 kg	200 kg
Reproduzierbarkeit	200 g	500 g
Linearität ±400 g ±1 kg
Empfohlenes Justiergewicht, nicht beigegeben (Klasse)	50 kg (M3)	100 kg (M3)
Einschwingzeit 2 s
Präzision 0.5 % von Max.
Anwärmzeit	10 min
Einheiten	kg, lb, N
Auto off	3 min
Zulässige Umgebungstemperatur	5...+35 °C
Luftfeuchte Umgebung (max)	80 %
Batterie (serienmäßig)	2 x 1.5 V AABetriebsdauer 200 h
Anzeige	Ziffernhöhe 12 mm
Gehäusegröße B x T x H	95 mm x 55 mm x 175 mm
Material Gehäuse	Edelstahl
Material Haken und Karabiner	Edelstahl
Nettogewicht	800 g
Staub- und Spritzwasserschutz	IP 65

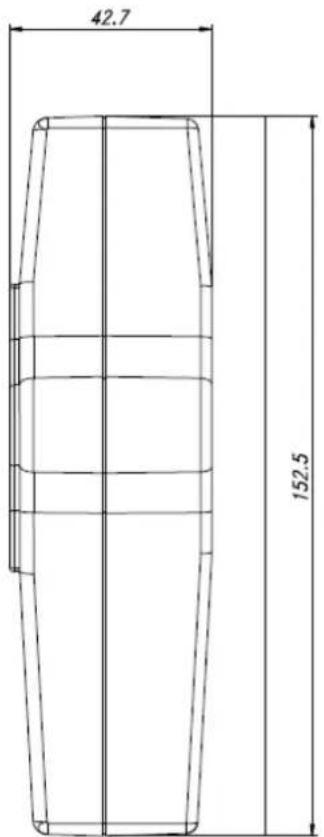

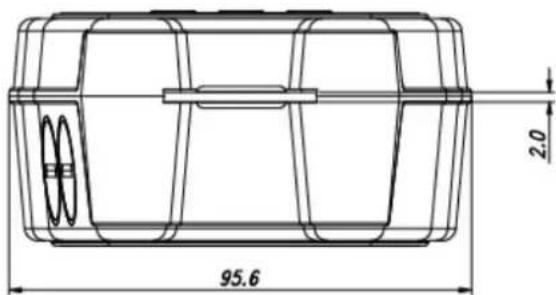

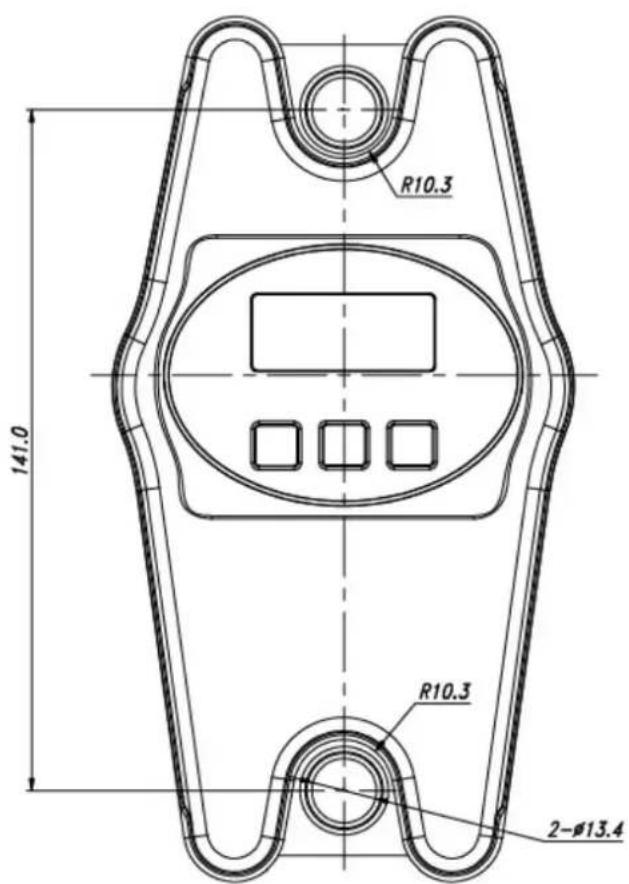

1.1 Abmessungen

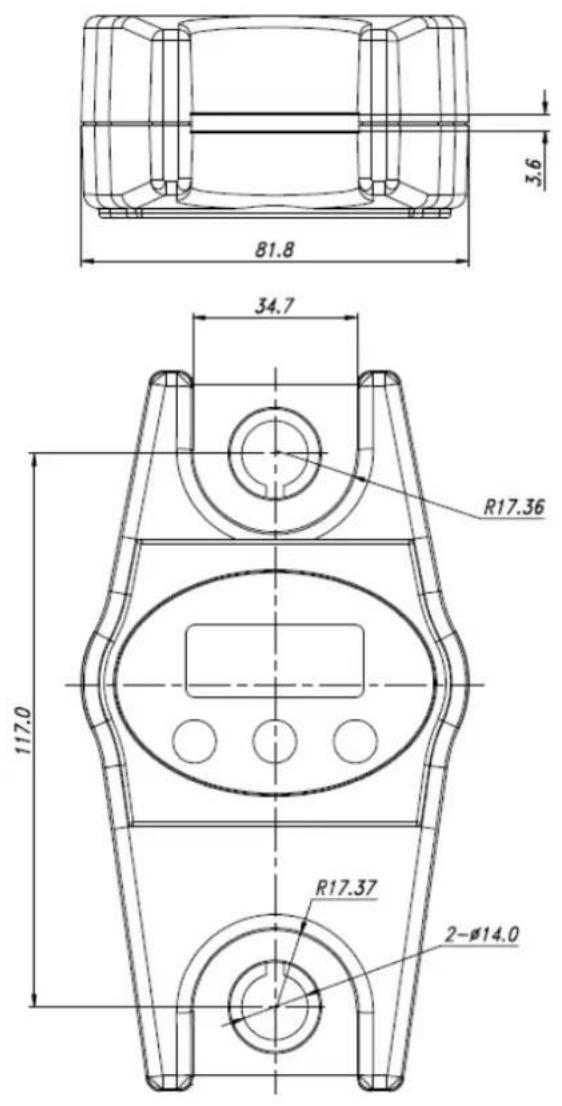

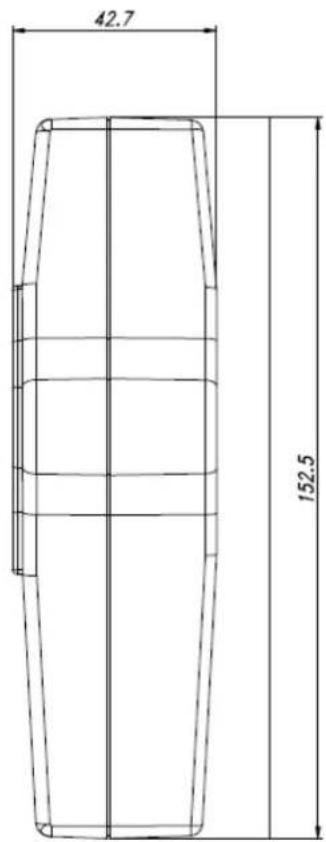

1.1.1 HCB ≤ 200 kg

1.1.2 HCB 05T-3

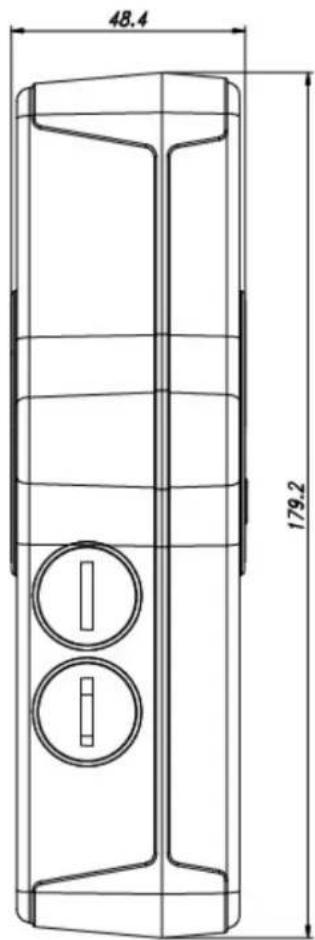

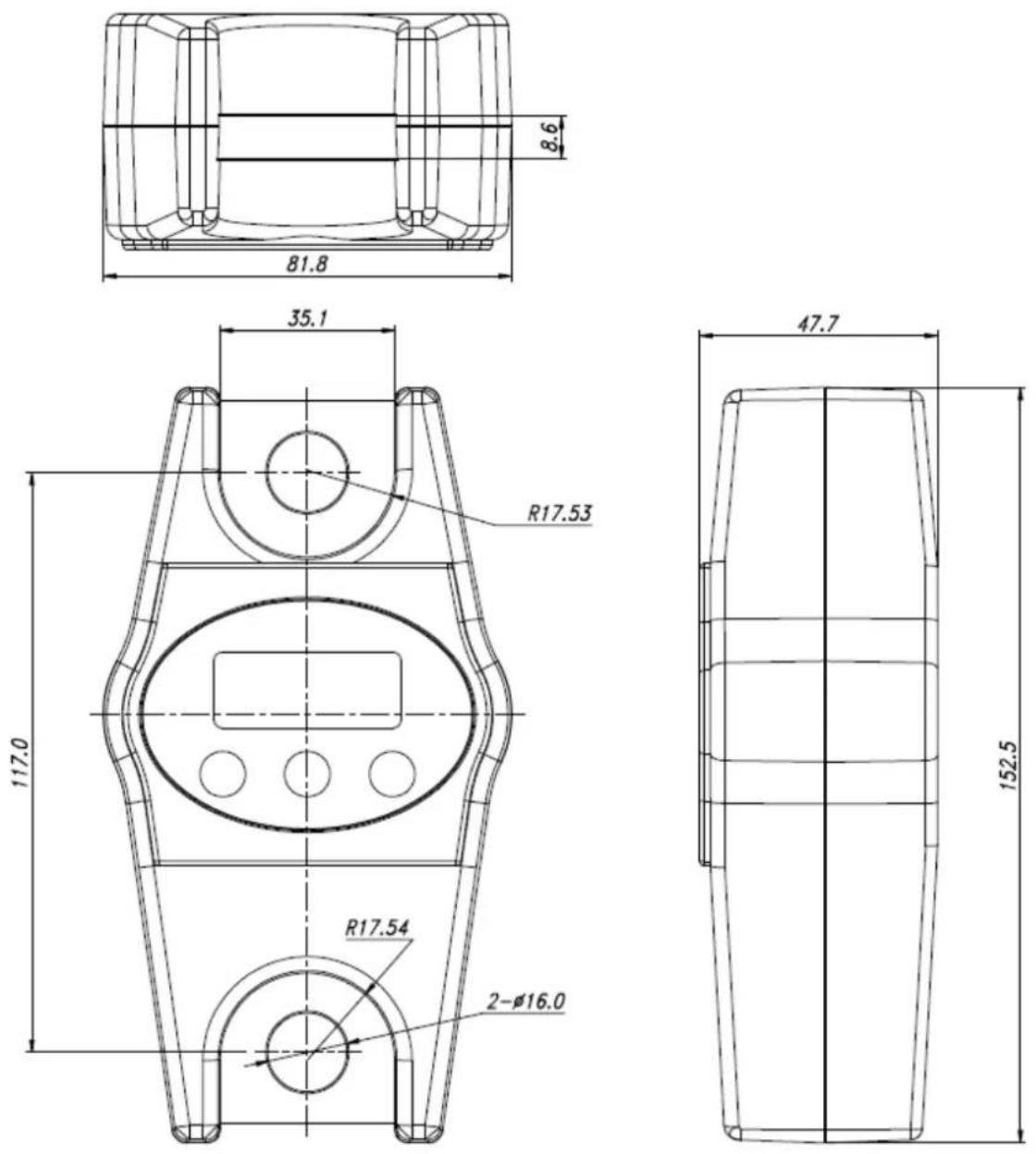

1.1.3 HCB 1T-3

1.1.4 Modelle HCN

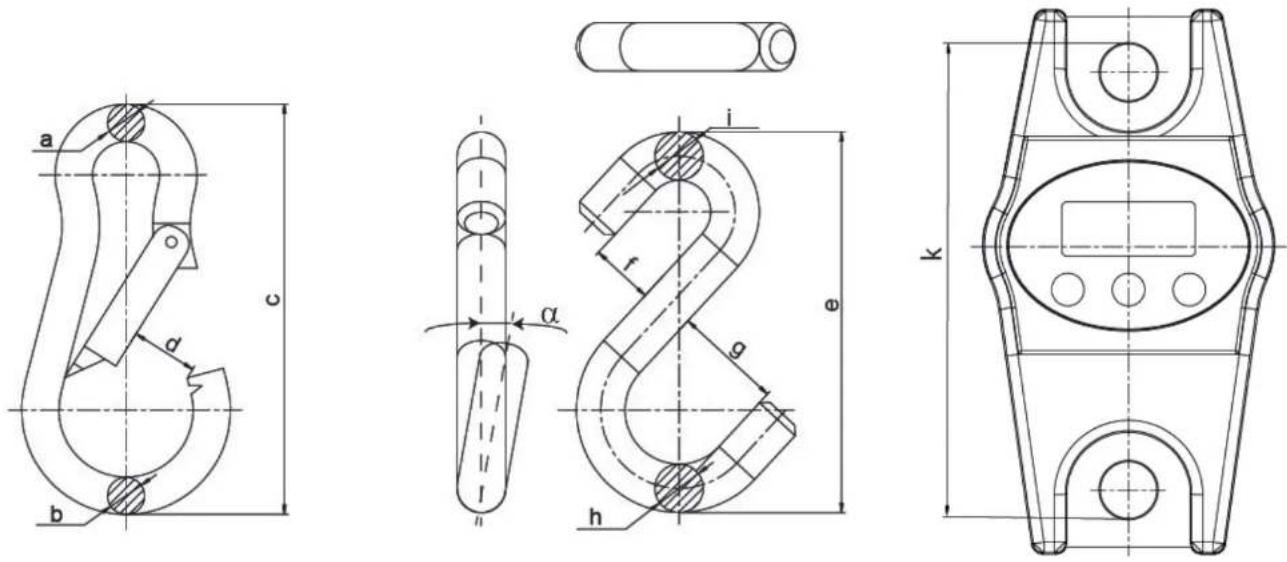

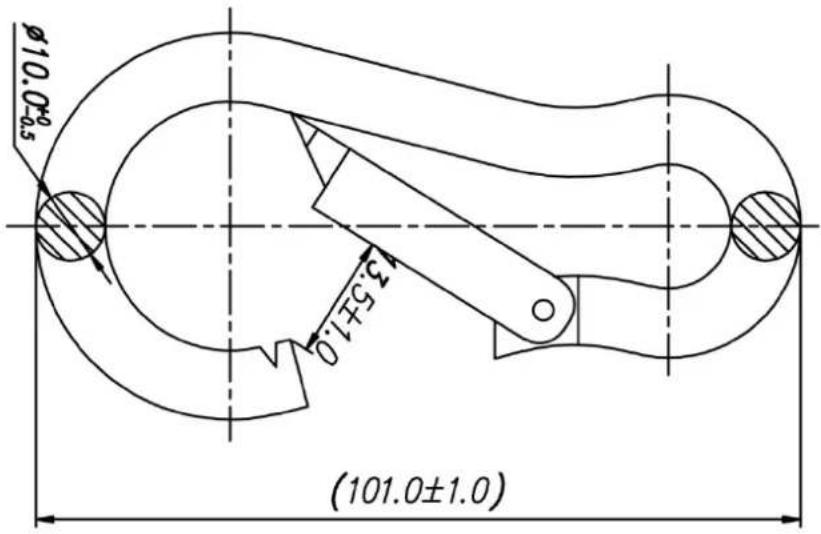

1.1.5 Karabiner und Haken (Modelle HCB ≤ 200 kg und Modelle HCN)

2. Allgemeine Sicherheitshinweise

2.1 Pflichten des Betreibers

Die nationalen Unfallverhütungsvorschriften sowie die Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers beachten.

■ Alle Sicherheitsvorschriften des Kranherstellers beachten.
- Die Waage darf nur für den vorgesehenen Verwendungszweck benutzt werden. Jede Art von Verwendung, die nicht in dieser Betriebsanleitung beschrieben ist, wird als unsachgemäße Verwendung betrachtet. Für Sach- und Personenschäden, die aus einer solchen, unsachgemäßen Verwendung resultieren, ist allein der Besitzer verantwortlich, auf keinen Fall Fa. KERN & Sohn.
Fa. KERN & Sohn kann nicht haftbar gemacht werden, wenn die Hängewaage verändert oder unsachgemäß verwendet wird und wenn daraus Schäden entstehen.
- Hängewaage, Kran und Lastaufnahmemittel regelmäßig warten und Instand halten (siehe Kap. 8.3).
- Prüfungsergebnis protokollieren und im Logbuch aufbewahren.

2.2 Organisatorische Maßnahmen

• Nur geschulte und unterwiesene Personen mit der Bedienung beauftragen.
• Sicherstellen, dass die Betriebsanleitung am Einsatzort der Hängewaage jederzeit greifbar ist.
• Montage, Inbetriebnahme und Wartung nur durch geschulte Fachkräfte ausführen lassen.
  ■ Lastragende Bauteile dürfen nicht getauscht werden

2.3 Umgebungsbedingungen

• Hängewaage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt.
• Hängewaage nur unter wie in vorliegender Betriebsanleitung, (speziell Kap. 1 „Techn. Daten“) beschriebenen Umgebungsbedingungen einsetzen.
• Setzen Sie die Hängewaage keiner starken Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird.
  Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.
• Hängewaage nicht in korrosionsgefährdeter Umgebung verwenden.
• Hängewaage vor hoher Luftfeuchtigkeit, Dämpfen, Flüssigkeiten und Staub schützen.
• Beim Auftreten von elektromagnetischen Feldern (z. B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.

2.4 Hinweise in der Betriebsanleitung beachten

⇒ Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durchlesen, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

2.5 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird ausschließlich vertikal, manuell, vorsichtig und „ruckfrei“ an die Lastaufnahme angehängt. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

• Hängewaage ausschließlich zum Heben und Wiegen von frei beweglichen Lasten einsetzen.

• Verletzungsgefahr bei nicht-bestimmungsgemäßer Verwendung. Nicht erlaubt sind z. B.:

• Überschreiten der zulässigen Nennlast von Kran, Hängewaage oder jeder Art von Lastanschlagmitteln,

• Befördern von Personen,

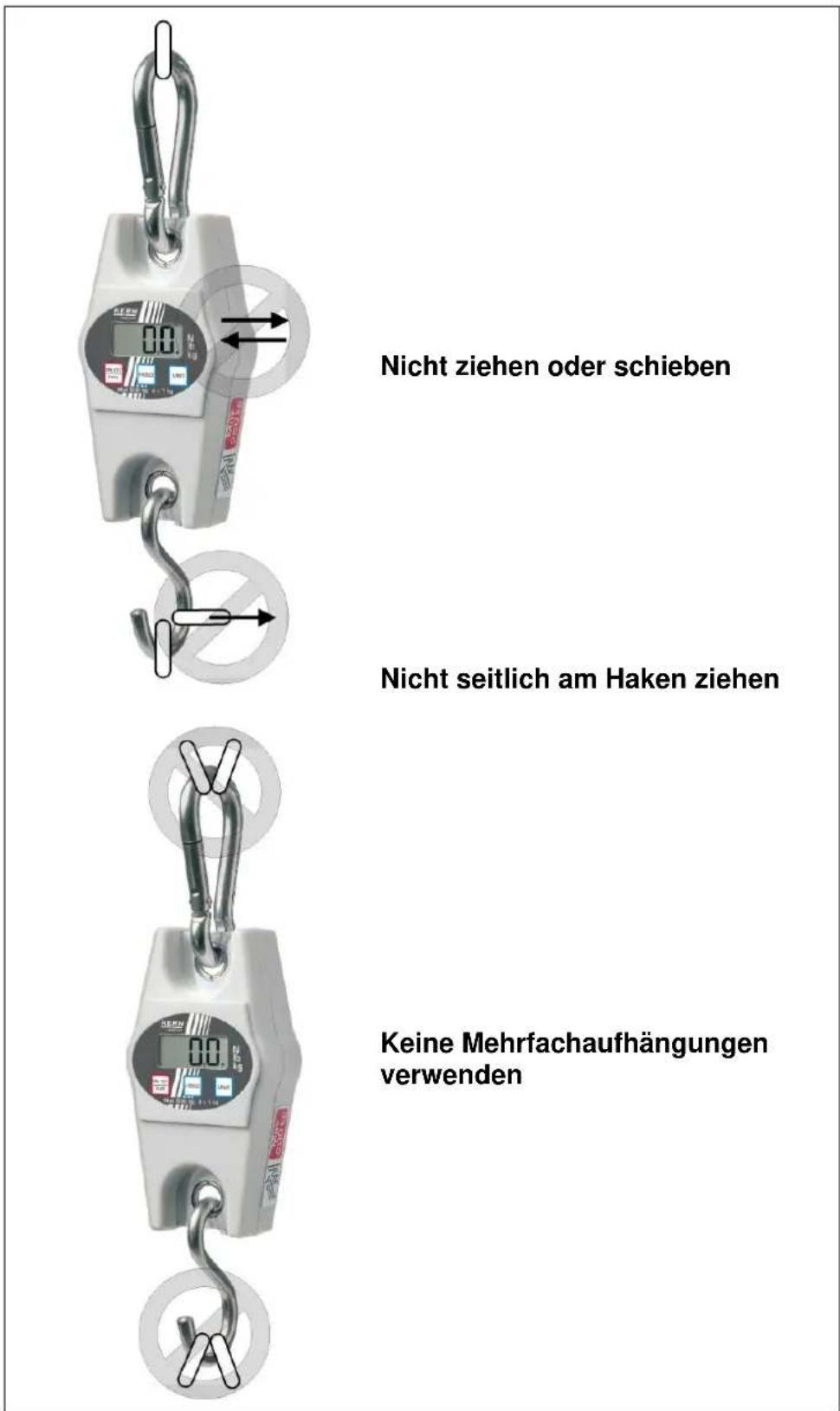

• Schrägziehen von Lasten,
• Losreißen, Ziehen oder Schleppen von Lasten.

- Änderungen oder Umbauten an der Hängewaage oder am Kran sind nicht erlaubt.

2.6 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames herausfliesen von Flüssigkeiten aus einem an der Waage hängendem Behälter.) Keine Dauerlast anhängen. Diese kann das Messwerk, sowie sicherheitsrelevante Teile beschädigen.

⇒ Vergewissern Sie sich, daß sich niemals Menschen oder Gegenstände unter der Last befinden, die verletzt oder beschädigt werden könnten!
→ Die Waage ist ungeeignet zum Verwiegen von Menschen!
⇒ Die Waage entspricht nicht dem Medizinproduktegesetz (MPG).

Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

2.7 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung
  ■ Verwendung außerhalb der beschriebenen Anwendungen
  ■ Veränderung oder öffnen des Gerätes
  ■ Mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten
• Natürlichem Verschleiß und Abnützung
• Nicht sachgemäße Aufstellung oder elektrische Installation
  ■ Überlastung des Messwerkes

2.8 Sicherheitsbewusstes Arbeiten

• Nicht unter schwebenden Lasten aufhalten, s. Kap. 5.1.
• Den Kran nur so positionieren, dass die Last senkrecht angehoben wird.
• Beim Arbeiten mit Kran und Hängewaage persönliche Schutzausrüstung tragen (Helm, Sicherheitsschuhe usw.).

2.9 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN-Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditiertem DKD-Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

2.10 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken, s. Kap. 4.1.auf eventuell sichtbare äußere Beschädigungen.

2.11 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap. 1 ) erreicht haben.

Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie) angeschlossen sein.

Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung.

Unbedingt die Hinweise im Kapitel Justierung beachten.

Überprüfung der Original-Abmessungen, s. Kap. 4.3

2.12 Außerbetriebnahme und Lagerung

• Hängewaage vom Kran abnehmen und alle Anschlagmittel von der Hängewaage abnehmen.
  ■ Hängewaage nicht im Freien lagern.

3. Die Hängewaage auf einen Blick

3.1 Übersicht

1 Karabiner mit Sicherheitsverschluss
2 Anzeige
3 Tastatur
4 Haken

Modelle HCB ≥ 500 kg

1 Anschlagöse
2 Anzeige
3 Tastatur

Anschlagmittel sind bei Modellen ≥ 500 kg nicht im Lieferumfang enthalten.

Für das Anbringen der Last sind standardisierte Anschlagmittel zu verwenden.

1 Karabiner mit Sicherheitsverschluss
2 Anzeige
3 Tastatur
4 Haken
5 Zweitanzeige
6 Batteriefach

3.2 Anzeigen- und Tastaturübersicht

▶kg	die aktuelle Wägeeinheit ist Kilogramm
▶lb	die aktuelle Wägeeinheit ist Pfund
▶N	die aktuelle Wägeeinheit ist Newton
▲	Kennzeichnet den Wägewert abhängig von der aktiven Einstellung H1-H6 (s. Kap. 5.7).
	H1-H4:	Data-Hold Funktion
	H5 Tierwägefunktion
	H6 Spitzenwertfunktion
LO	Kapazität der Batterien erschöpft
E Überlast

Tastatur:

Taste	Bezeichnung	Funktionsbeschreibung
	ON/OFF-Taste	Waage einschaltenWaage ausschalten (langer Tastendruck)TarierenIm Menü vorwärts blättern
	UNIT-Taste	Wägeeinheit umschalten (kg→lb→N)
	HOLD-Taste	Gewichtsanzeige fixierenMittelwert bei Tierwägen anzeigenMenüeinstellung bestätigen

3.3 Aufkleber

→ Nicht unter hängenden Lasten stehen oder gehen.
→ Nicht im Baustellenbereich verwenden.
⇒ Hängende Last immer beobachten.

(Beispiel)

→ Nennlast von Waage nicht überschreiten.

Das Produkt entspricht den Anforderungen des deutschen Geräte- und Produktsicherheitsgesetzes.

4. Inbetriebnahme

+ Unbedingt Kap. 2 „Allgemeine Sicherheitshinweise“ beachten!

4.1 Auspacken

SICHERHEITSHINWEISzum Schutz vor Bruch	Ausgelieferte und ausgepackte Hängewaagen werden nicht zurückgenommen.
	Die Hängewaage ist von KERN versiegelt.⇒ Karabiner und Haken sind versiegelt.⇒ Die Entnahme aus der Verpackung ist ebenfalls versiegelt.+ Die Verletzung eines Siegels verpflichtet zum Kauf.Abb.: Siegel
	Wir danken für Ihr Verständnis.Ihr KERN Qualitätssicherungs-Team

4.2 Lieferumfang

Waage und Zubehör aus der Verpackung nehmen, Verpackungsmaterial entfernen. Überprüfen, ob alle Teile des Lieferumfangs vorhanden und unbeschädigt sind.

• Hängewaage, s. Kap. 3.0
• Karabiner, nur Modelle ≤ 200 kg
• Haken, nur Modelle ≤ 200 kg
- Batterien (Modelle HCB: 3 x 1.5 V AA, Modelle HCN: 2 x 1.5V AA)
• Betriebsanleitung / Logbuch

4.3 Überprüfung der Original-Abmessungen

⇒ Tragen Sie die Original-Abmessungen des Produktionsdatenblattes in die grauen Felder der Checkliste Kap. 8.3 ein.
→ Original Abmessungen der Hängewaage überprüfen, Durchführung siehe Kap. 8.3 „Regelmäßige Wartung“
⇒ Tragen Sie allen Daten (Datum, Prüfer, Ergebnisse) in die erste Zeile unter „Überprüfung vor dem ersten Gebrauch“ in die Checkliste ein (siehe Kap. 8.3)

VORSICHT

Stimmen die Abmessungen Ihrer ersten Sicherheitsprüfung nicht mit denen von KERN überein, darf die Waage nicht in Betrieb genommen werden. Setzten Sie sich in diesem Fall mit einem von KERN autorisierten Service-Partner in Verbindung.

4.4 Batteriebetrieb

Sind die Batterien verbraucht, erscheint im Waagendisplay "LO". ON/OFF-Taste drücken und Batterien wechseln.

Batteriefach öffnen, Batterien tauschen und Batteriefach wieder verschließen.

Zur Batterieschonung schaltet die Waage nach 4 Minuten ohne Wägung automatisch ab. Diese Auto Off-Funktion kann im Menü deaktiviert werden, s. Kap. 6.

Wenn die Hängewaage längere Zeit nicht in Gebrauch ist, Batterien entfernen.

4.5 Waage aufhängen

Der Kran benötigt eine Sicherheitslasche (1) damit die Hängewaage ohne Last nicht herunterfallen kann.

Wenn die Sicherheitslasche fehlt oder beschädigt ist, bitte den Kranhersteller kontaktieren um einen Haken mit dieser Sicherheitsausstattung zu erhalten.

⇒ Die Hängewaage an den unteren Haken eines Krans einhängen und die Sicherheitslasche schließen.

Die obere Öse der Hängewaage muss im Sattel (2) aufliegen.

5. Bedienung

5.1 Sicherheitshinweise

	Verletzungsgefahr durch herabfallende Lasten!GEFAHR
	⇒ Immer mit großer Sorgfalt arbeiten, entsprechend den allgemeinen Regeln für die Bedienung eines Krans.⇒ Alle Teile (Haken, Karabiner, Ringe, Seile Schlingen, Kabel, Ketten usw.) auf übermäßige Abnutzung oder Schäden überprüfen⇒ Sind an der Sicherheitslasche des Kranhakens Mängel ersichtlich oder fehlt sie sogar, darf die Waage nicht benutzt werden.⇒ Arbeiten Sie nur mit angepasster Geschwindigkeit⇒ Schwingungen und horizontale Kräfte unbedingt vermeiden. Stöße, Verwindungen (Torsion) und Pendeln (z.B. durch schräges Anhängen) jeglicher Art verhindern.⇒ Hängewaage nicht zum Transport von Lasten verwenden.⇒ Nicht unter hängenden Lasten stehen oder gehen.⇒ Nicht im Baustellenbereich verwenden.⇒ Hängende Last immer beobachten.⇒ Nicht die Nennlast von Kran, Hängewaage oder jeder Art von Anschlagmitteln an der Hängewaage überschreiten.
(Beispiel)

5.2 Hängewaage beladen

Für gute Wägeergebnisse folgendes beachten, Abbildungen siehe nächste Seite:

⇒ Nur Lastanschlagmittel verwenden, die eine Ein-Punkt-Aufnahme gewährleisten und an denen die Waage frei hängen kann.
⇒ Keine zu großen Lastanschlagmittel verwenden, die keine Ein-Punkt-Aufhängung gewährleisten.
→ Keine Mehrfach-Aufhängungen verwenden.
⇒ Nicht an der Last oder an der beladenen Waage ziehen oder schieben.
→ Nicht waagerecht am Haken ziehen.

Waage beladen

1. Den Haken der Hängewaage über der Last positionieren.
2. Die Hängewaage so weit herunterfahren, bis die Last an den Haken der Waage angehängt werden kann. Geschwindigkeit reduzieren, wenn die entsprechende Höhe erreicht wird.
3. Last an das Anschlagmittel anhängen. Sicherstellen, dass sicherheitsrelevante Elemente funktionstüchtig sind (z.B. die Sicherheitslasche geschlossen ist). Wenn die Last mit Schlingen befestigt wird, sicherstellen, dass die Schlingen vollständig im Sattel des Waagenhakens aufliegen.
4. Die Last langsam anheben.

Wenn die Last mit Schlingen befestigt wird, sicherstellen, dass die Last gut ausbalanciert ist und dass die Schlingen richtig positioniert sind.

Immer das passende Lastanschlagmittel verwenden, Beispiel HCB 100K200

Nur Anschlagmittel verwenden, die Ein-Punkt-Aufnahme gewährleisten und an denen die Waage frei hängen kann.

Keine zu großen Anschlagmittel verwenden, die keine Ein-Punkt-Aufhängung gewährleisten

5.3 Ein-/Ausschalten

Einschalten

⇒ ON/OFF-Taste drücken. Die Anzeige leuchtet auf und die Waage führt einen Selbsttest durch. Der Selbsttest ist beendet, wenn in der Anzeige der Gewichtswert 0 erscheint.

Ausschalten

⇒ ON/OFF-Taste lange drücken.

5.4 Tarieren

→ Vorlast anhängen.

TARE-Taste drücken, die Nullanzeige erscheint. Das Gewicht des Gefäßes ist nun intern gespeichert.

⇒ Wägegut einwiegen, das Nettogewicht wird angezeigt.
Nach Abnehmen der Vorlast erscheint das Gewicht der Vorlast als Minus-Anzeige.
⇒ Zum Löschen des Tarawertes Hängewaage entlasten und TARE-Taste drücken.

5.5 Wägen

→ Hängewaage beladen.

Der Gewichtswert wird sofort angezeigt.

i Überlast-Warnung überlastungen der

Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Die Waage könnte hierdurch beschädigt werden.

Die Überschreitung der Höchstlast wird mit der Anzeige „E“ angezeigt. Waage entlasten bzw. Vorlast verringern.

5.6 Wägeeinheit umschalten

N lb kg

N Ib kc

Mit jedem Druck der UNIT-Taste wird die nächste Wägeeinheit angezeigt kg→ lb→N.

Der Indikator ▶ zeigt die aktive Einheit an.

5.7 Funktionen

Mit der Hold-Taste können folgende Funktionen aktiviert werden:

Einstellung	Funktion
H1	Data-Hold Funktion 1Wägewert wird nach Betätigen der Hold-Taste für 5 Sek. eingefroren	+ s. Kap. 5.7.1
H2	Data-Hold Funktion 2Wägewert wird nach Betätigen der Hold-Taste bis zur Betätigung einer Taste eingefroren
H3	Data-Hold Funktion 3Wägewert wird automatisch für 5 Sek. eingefroren
H4	Data-Hold Funktion 4Wägewert wird automatisch nach Erreichen eines stabilen Wertes bis zur Betätigung einer Taste eingefroren
H5 Tierwägefunktion		+ s. Kap. 5.7.2
H6 Spitzenwertfunktion		+ s. Kap. 5.7.3

5.7.1 Data-Hold Funktion

Waage einschalten, HOLD-Taste gedrückt halten bis die aktuelle Einstellung „Hx“ (H1 – H6) erscheint.
⇒ ON/OFF -Taste wiederholt drücken bis die gewünschte Einstellung „H1-H4“ angezeigt wird.
→ Einstellung mit der HOLD-Taste bestätigen.
⇒ Wägegut anhängen.
Der Wägewert wird abhängig von der Einstellung (H1 – H4) fixiert angezeigt (siehe Kap. 5.7), symbolisiert durch das [▲] links oben.

5.7.2 Tierwägefunktion

Diese Funktion eignet sich für unruhige Wägeprozeduren. Das Ergebnis ist ein Mittelwert aus 16 Wägewerten, der innerhalb 3 Sekunden ermittelt wird.

Waage einschalten, HOLD-Taste gedrückt halten bis die aktuelle Einstellung „Hx“ (H1 – H6) erscheint.
⇒ ON/OFF -Taste wiederholt drücken bis die Einstellung „H5“ angezeigt wird.
→ Einstellung mit der HOLD-Taste bestätigen.
⇒ Wägegut anhängen
⇒ HOLD-Taste drücken, die Anzeige zählt rückwärts von 3 -1. Der errechnete Mittelwert wird angezeigt, symbolisiert durch das [▲] links oben.
⇒ Für weitere Messungen zuvor die ON/OFF/TARE-Taste betätigen.

5.7.3 Spitzenwertfunktion

Diese Funktion zeigt den höchsten Lastwert (Spitzenwert) einer Wägung an.

Messfrequenz : 200ms

Achtung:

Der Spitzenwert darf die Waage niemals über die angegebene Höchstlast hinaus belasten (!!Bruchgefahr!!).

Waage einschalten, HOLD-Taste gedrückt halten bis die aktuelle Einstellung „Hx“ (H1 – H6) erscheint.
⇒ ON/OFF -TASTE -Taste wiederholt drücken bis die Einstellung „H6“ angezeigt wird.
→ Mit der HOLD-Taste Ihre Einstellung bestätigen
⇒ Wägegut anhängen
Der Spitzenwert wird für kurze Zeit eingeblendet, symbolisiert durch das [▲] links oben. Die Waage geht automatisch auf Null zurück und ist für weitere Messungen bereit.

6. Menü

⇒ Bei ausgeschalteter Waage die HOLD-Taste drücken und gedrückt halten
→ HOLD-Taste nicht loslassen. ON/OFF/TARE-Taste ebenfalls drücken und gedrückt halten
⇒ ON/OFF/TARE-Taste gedrückt halten, jedoch die HOLD-Taste loslassen
→ HOLD-Taste erneut drücken
⇒ Beide Tasten gedrückt halten bis im Display "tr" erscheint
→ Beide Tasten loslassen. Die Waage befindet sich im Menü.
⇒ Mit der ON/OFF/TARE-Taste kann zwischen folgenden Funktionen ausgewählt werden:

■ tr (Zero tracking) : ON/OFF
■ AF (Auto off): ON/OFF
- rST (Rücksetzen auf Werkseinstellung): YES/NO

→ Ausgewählte Funktion mit der HOLD-Taste bestätigen
In der Anzeige erscheint die aktuelle Einstellung „ON“ oder „OFF“ bzw. „YES“ oder „NO“. Mit der ON/OFF/TARE-Taste können Sie zwischen „ON“ oder „OFF“ bzw. „YES“ oder „NO“ wählen. Bestätigen Sie Ihre Auswahl mit der HOLD-Taste. Nach kurzer Zeit kehrt die Waage automatisch in den Wägemodus zurück.

7. Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.

Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit von ca. 1 Minute zur Stabilisierung ist zweckmäßig.

Justiergewicht bereitstellen, Details siehe Kap. 1 „Techn. Daten“.

→ Waage ausschalten und falls nötig Tragehilfe anhängen.

Waage mit angehängter Tragehilfe einschalten. Unit-Taste drücken und gedrückt halten (ca. 3 sec) bis „CAL“ angezeigt wird.

Warten bis der Gewichtswert des erforderlichen Justiergewichtes z. B. 10 kg (s. Kap. 1) angezeigt wird.

→ Justiergewicht anhängen, kurze Zeit später erscheint „F“.

Nach erfolgter Justierung kehrt die Waage automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermeldung angezeigt, Justiervorgang wiederholen

8. Wartung, Reinigung und Entsorgung

Gefahr

Verletzungsgefahr und Gefahr von Sachschäden! Die Hängewaage ist Teil des Hebemittels! Für eine sichere Bedienung folgendes beachten:

⇒ Regelmäßige Wartung durch geschultes Fachpersonal ausführen lassen
⇒ Regelmäßige Wartung und Instandhaltung durchführen, siehe Kap. 8.3.
⇒ Austausch von Teilen nur von geschultem Fachpersonal durchführen lassen.
Sind Unstimmigkeiten mit der Sicherheitscheckliste festgestellt worden, darf die Waage nicht mehr in Betrieb genommen werden.
Hängewaage nicht selbst reparieren. Reparaturen dürfen nur von KERN autorisierten Servicepartnern durchgeführt werden.

8.1 Reinigung und Entsorgung

VORSICHT

Beschädigung der Hängewaage!

⇒ Keine industriellen Lösungen oder Chemikalien verwenden (z.B. Säure → Versprödung).

⇒ Tastatur und Display mit einem weichen und mit einem milden Fensterreiniger getränkten Lappen reinigen.
⇒ Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem oder regionalem Recht des Benutzerortes durchzuführen.

+ Hinweis gemäß Batterieverordnung – BattV

Nur gültig für Deutschland!

Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen:

Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich verpflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.

Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansonsten muss Vorsorge gegen Kurzschluss getroffen werden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen.

Cd

Hg

Pb

→ Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.

Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbraucher üblicherweise entledigen.

8.2 Regelmäßige Wartung und Instandhaltung

▲ Die regelmäßige 3-monatige Wartung darf nur von einer Fachkraft mit fundierten Kenntnissen im Umgang mit Hängewaagen durchgeführt werden. Dabei sind die nationalen Unfallverhütungsvorschriften sowie die Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers zu beachten.
▲ Zur Überprüfung der Abmessungen nur geeignete Prüfmittel verwenden.
▲ Die regelmäßige 12-monatige Wartung darf nur von geschultem Fachpersonal (KERN Service) durchgeführt werden.
▲ Die Ergebnisse der Wartung sind in die Checkliste (Kap. 8.3) einzutragen.
▲ Die zusätzlichen Ergebnisse der erweiterten Wartung sind in die Checkliste (Kap. 9.1) einzutragen.
▲ Die Lastaufnahmemittel sind vor der Prüfung zu reinigen, s. Kap. 8.1.
▲ Ersetzte Teile (Anschlagmittel) sind ebenfalls einzutragen, (Kap. 9.2)

Regelmäßige Wartung:

Vor jeder Nutzung	Einwandfreie Funktion der Anschlagmittel überprüfen
Erstinbetriebnahme, alle 3 Monate oder auf jeden Fall nach 12 500 Wägungen	Alle Abmessungen überprüfen, siehe Checkliste Kap. 8.3.Anschlagmittel auf Abnutzung überprüfen, wie z. B. plastische Deformation, mechanische Schäden (Unebenheiten), Kerben, Rillen, Risse, Korrosion und Verdrehungen.Verschlusssicherung am Anschlagmittel auf Mängel und einwandfreie Funktion überprüfen.Waage sofort außer Betrieb nehmen, falls eine Abmessung die zulässige Abweichung von der ursprünglichen Abmessung (siehe Checkliste, Kap. 8.3) überschreitet oder sonstige Unstimmigkeiten festgestellt werden.Alle Reparaturen und Ersatzteile (z.B. Haken) müssen vom Servicepartner (siehe Liste, Kap. 9.2) dokumentiert werden.
Alle 12 Monate oder auf jeden Fall nach 50 000 Wägungen	Muss die erweite rte Wartung durch geschultes Fachpersonal (KERN Service) ausgeführt werden. Bei dieser Generalüberprüfung müssen alle lasttragenden Teile mit Magnetpulver auf Risse überprüft werden
Alle 10 Jahre oder auf jeden Fall nach 500 000 Wägungen	Die Hängewaage komplett ersetzen

Hinweis

Bei der Prüfung auf Abnutzung nachfolgende Zeichnungen (Kap. 8.3) beachten.

Ausscheidekriterien: Lastaufnahmemittel dürfen nicht mehr verwendet werden wenn z. B.

• Wenn bei den in der Wartung definierten Prüfungen Abweichungen festgestellt werden.
• Das Typen- bzw. Tragfähigkeitschild fehlt.
• Lastaufnahmemittel, von denen eine Überlastung oder sonstige schädigende Einflüsse bekannt sind, sind von der weiteren Benutzung auszuschließen bzw. erst nach einer Prüfung wieder zu verwenden.

8.3 Checkliste „Regelmäßige Wartung“, (s. Kap. 8.2)

Original Abmessungen Hängewaage*, Serien-No: Kapazität

Karabiner

Haken

Anschlagösen-Abstand

a (mm)

b (mm)

c (mm)

d (mm)

Abnutzung

e (mm)

f (mm)

g (mm)

h (mm)

i (mm)

Abnutzung

Winkel α (°)

k (mm)

Datum Prüfer

\*Diese Daten befinden sich auf dem der Waage beigelegtem Dokument. Dieses Dokument bitte unbedingt aufbewahren.

Fettgedruckt = Diese Wartungen müssen durch einen von KERN autorisierten Servicepartner ausgeführt werden.

Karabiner

Haken

Anschlagösen

a

b

c

d

Abnutzung (siehe schraffierte Felder)

Sicherheits-verschluss

e

f

g

h

i

Abnutzung (siehe schraffierte Felder)

Abstand k

Datum

Prüfer

Max. zulässige Abweichung

5 %

5 %

1 %

5 %

Keine Verformungen oder Risse

einwandfreie Funktion

1%

5 %

5 %

5 %

5 %

10 °

Keine Verformungen oder Risse

1%

Überprüfung vor erstem Gebrauch

3 Monate / 12 500 x

6 Monate / 25 000 x

9 Monate / 37 500 x

12 Monate/ 50 000 x

15 Monate / 62 500 x

18 Monate / 75 000 x

21 Monate / 87 500 x

a

b

c

d

Abnutzung (siehe schraffierte Felder)

Sicherheits-verschluss

e

f

g

h i

α

Abnutzung (siehe schraffierte Felder)

Abstand k

Datum Prüfer

Max. zulässige Abweichung

5 %

5 %

1 %

5 %

Keine Verformungen oder Risse

einwandfreie Funktion

1%

5 %

5 %

5 %

5 %

10 °

Keine Verformungen oder Risse

1%

Überprüfung vor erstem Gebrauch

24 Monate/100 000 x

27 Monate/112 500 x

30 Monate/125 000 x

33 Monate/137 500 x

36 Monate/150 000 x

39 Monate/162 500 x

21 Monate / 87 500 x

42 Monate/175 000 x

45 Monate/187 500 x

48 Monate/200 000

51 Monate/212 500 x

54 Monate/225 000 x

57 Monate/237 500 x

60 Monate/250 000x

→ Alle lasttragenden Teile müssen durch einen von KERN autorisierten Servicepartner ausgetauscht werden.

9. Anhang

9.1 Checkliste „Erweiterte Wartung“ (Generalüberprüfung)

Die erweiterte Wartung muss durch einen von KERN autorisierten Servicepartner ausgeführt werden.

Hängewaage		Modell ...... Serien-No ......
Intervall	Magnetpulvertest auf Risse	Haken	Karabiner	Anschlagösen	Datum	Name	Unterschrift
12 Monate / 50 000 x
24 Monate/100 000 x
36 Monate/150 000 x
48 Monate/200 000 x
60 Monate/250 000 x
72 Monate/300 000 x
84 Monate/350 000 x
96 Monate/400 000 x
108 Monate/450 000 x
120 Monate/500 000x	→ Hängewaage komplett ersetzen

9.2 Liste „Ersatzteile und Reparaturen sicherheitsrelevanter Telle“

Anschlagmittel (Haken, Karabiner) für Hängewaage	Modell ...... Serien-No ......
Teil	Maßnahme	Datum	Name	Unterschrift

HCB_HCN-BA-d-1644

10. Konformitätserklärung

Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter:

www.kern-sohn.com/ce

GB

KERN HCB / HCN

Version 4.4 06/2016

4. Mise en oeuvre
