Produkttyp	Edelstahl-Waage für den Ladentisch
Modell	FOB 0.5K-4NS
Wägebereich (max.)	500 g
Ablesbarkeit (d)	0,1 g
Reproduzierbarkeit	0,1 g
Linearität	± 0,2 g
Wägeeinheiten	g, dwt, ozt, lb, oz
Gehäuseabmessungen (L x B x H)	170 x 150 x 40 mm
Wiegeplattenabmessungen	120 x 150 x 10 mm
Nettogewicht	650 g
Material Gehäuse und Wiegeplatte	Edelstahl
Stromversorgung	9-V-Blockbatterie oder Netzadapter 230 V / 50 Hz
Batterielaufzeit	Ca. 24 Stunden
Automatische Abschaltung (Auto-Off)	Einstellbar: 2, 3, 4, 5 Min. oder deaktiviert
Aufwärmzeit	10 Min.
Typische Stabilisierungszeit	2 Sekunden
Betriebstemperatur	+10 °C bis +35 °C
Zulässige Luftfeuchtigkeit	25 % bis 95 % (nicht kondensierend)
Schutzart IP	IP65
Hauptfunktionen	Einfaches Wägen, Tara, Einheitenumschaltung, Hold-Funktion (Mittelwert), Hintergrundbeleuchtung, Toleranzwägung (über Menü)
Empfohlenes Justiergewicht (nicht enthalten)	500 g, Klasse M1
Reinigung und Pflege	Mit einem weichen Tuch und einem Edelstahlreiniger reinigen. Keine säurehaltigen oder korrosiven Produkte verwenden. Nicht eintauchen. Vor der Reinigung Netzstecker ziehen.
Sicherheit	Nicht überlasten. Auf einer stabilen Oberfläche verwenden. Vibrationen und Luftzüge vermeiden. Gerät nicht öffnen. Nur den mitgelieferten KERN-Netzadapter verwenden.
Lieferumfang	Waage, Wiegeplatte, Netzadapter (optional), 9-V-Batterie, Schutzhaube, Bedienungsanleitung

Häufig gestellte Fragen - FOB 0.5K-4NS Kern

Wie schalte ich die Kern FOB 0.5K-4NS Waage ein?

Drücken Sie kurz die ON/OFF-Taste. Die Waage führt einen Selbsttest durch und zeigt Null an. Falls nicht, drücken Sie TARE, um auf Null zu stellen.

Wie führe ich eine Tara-Wägung mit dieser Waage durch?

Stellen Sie den leeren Behälter auf die Wiegeplatte und drücken Sie die TARE-Taste. Die Anzeige geht auf Null zurück. Geben Sie dann das Wägegut hinzu; das Nettogewicht wird angezeigt. Ein Dreieck neben NET zeigt den Tara-Modus an.

Wie ändere ich die Wägeeinheit?

Im Wägemodus drücken Sie die UNIT-Taste, um zwischen den verfügbaren Einheiten umzuschalten: g, dwt, ozt, lb, oz. Die Einheiten müssen zuerst im Menü aktiviert werden. Um eine Einheit zu aktivieren/deaktivieren, gehen Sie ins Menü (halten Sie TARE gedrückt) und navigieren Sie zu 'Unit', dann stellen Sie jede Einheit auf On/Off.

Wie stelle ich die automatische Abschaltung (Auto-Off) ein?

Halten Sie die TARE-Taste 3 Sekunden lang gedrückt, um ins Menü zu gelangen. Das Display zeigt 'A.OFF'. Drücken Sie TARE, um die aktuelle Einstellung zu sehen, und verwenden Sie UNIT, um auszuwählen: 120s, 180s, 240s, 300s oder OFF. Bestätigen Sie mit TARE, dann navigieren Sie zu 'End', um zu verlassen.

Was tun, wenn die Anzeige blinkt oder 'Err' anzeigt?

Eine Fehlermeldung kann auf Überlastung (Last reduzieren), schwache Batterie (Batterie wechseln) oder Nullpunktfehler (stellen Sie sicher, dass die Wiegeplatte leer und die Waage waagerecht ist) hinweisen. Wenn das Problem bestehen bleibt, kontaktieren Sie den Kundendienst.

Wie reinige ich die Edelstahlwaage?

Trennen Sie zuerst die Stromversorgung. Verwenden Sie ein weiches, mit einem milden Edelstahlreiniger getränktes Tuch. Vermeiden Sie Produkte mit Essig-, Zitronen-, Salz- oder Schwefelsäure. Verwenden Sie keine Metallbürsten oder Stahlwolle. Entfernen Sie Verschüttetes sofort.

Welche Batterie wird für die Waage FOB 0.5K-4NS verwendet?

Die Waage verwendet eine 9-V-Blockbatterie. Zum Einsetzen entfernen Sie die Abdeckung unter dem Gehäuse, legen Sie die Batterie unter Beachtung der Polarität ein und schrauben Sie die Abdeckung wieder fest. Ziehen Sie nicht zu fest an, um die Wägezelle nicht zu beschädigen.

Wie justiere (kalibriere) ich die Waage?

Die Waage muss bei der ersten Inbetriebnahme oder nach einem Standortwechsel justiert werden. Bei ausgeschalteter Waage halten Sie ON/OFF gedrückt, drücken Sie 3 Mal UNIT, dann lassen Sie ON/OFF los. Ein interner Wert wird angezeigt. Drücken Sie TARE, um '0' anzuzeigen. Legen Sie das Justiergewicht (500 g) mittig auf die Wiegeplatte und drücken Sie TARE. 'CAL' erscheint, dann das Gewicht. Entfernen Sie das Gewicht, die Justierung ist abgeschlossen.

Kann ich die Waage im Freien verwenden?

Die Waage hat die Schutzart IP65, d.h. sie ist gegen Staub und Strahlwasser geschützt. Sie können sie im Freien verwenden, solange Sie extreme Bedingungen vermeiden (Temperatur außerhalb des Bereichs, übermäßige Feuchtigkeit). Für optimale Genauigkeit verwenden Sie sie jedoch in einer stabilen Umgebung.

Wie setze ich die Waage bei einer Fehlfunktion zurück?

Bei einem Softwarefehler schalten Sie die Waage aus, trennen Sie die Stromversorgung (Batterie und Netz), warten Sie einige Minuten, schließen Sie sie wieder an und schalten Sie sie ein. Wenn das Problem bestehen bleibt, kontaktieren Sie den Hersteller.

BEDIENUNGSANLEITUNG FOB 0.5K-4NS Kern

Betriebsanleitung Edelstahl-Tischwaagen Operating manual Stainless steel table scales Notice d'utilisation Balances de comptoir en acier inox

KERN FOB

Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

Edelstahl-Tischwaagen

Inhaltsverzeichnis

1 Technische Daten 4

2 Konformitätserklärung 10

3 Geräteübersicht 11

3.1 Komponenten 11

3.2 Tastaturübersicht 13

3.3 Anzeigenübersicht 15

4 Grundlegende Hinweise (Allgemeines).... 18

4.1 Bestimmungsgemäße Verwendung 18

4.2 Sachwidrige Verwendung....18

4.3 Gewährleistung....18

4.4 Prüfmittelüberwachung....19

5 Grundlegende Sicherheitshinweise 19

5.1 Hinweise in der Betriebsanleitung beachten 19

5.2 Ausbildung des Personals 19

6 Transport und Lagerung 19

6.1 Kontrolle bei Übernahme.... 19

6.2 Verpackung / Rücktransport.... 19

7 Auspacken, Aufstellung und Inbetriebnahme 20

7.1 Aufstellort, Einsatzort.... 20

7.2 Auspacken 20

7.2.1 Aufstellen 21

7.2.2 Nivellieren (nur Modelle FOB und FOB-LM) 21

7.2.3 Lieferumfang....21

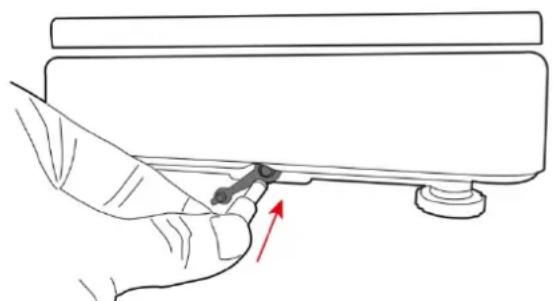

7.3 Netzanschluss 21

7.3.1 Montage bzw. Demontage der Arbeitsschutzhaube 22

7.4 Batteriebetrieb 23

7.5 Erstinbetriebnahme 24

7.6 Justierung 24

8 Eichung (nur Modelle FOB-LM) 27

9 Betrieb 28

9.1 Einfaches Wägen 28

9.2 Tarieren 29

9.3 Wägeeinheit umschalten 29

9.4 Holdfunktion (nur Modelle FOB, FOB-NL/-LM/)) 30

9.5 Hinterleuchtung der Anzeige (nur Modelle FOB, FOB-NL/-LM/) 30

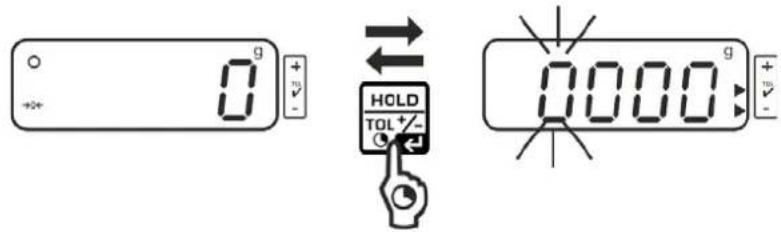

9.6 Wägen mit Toleranzbereich (nur Modelle FOB, FOB-LM) 31

10 Menü 34

10.1 Menü aufrufen 34

10.2 Navigation im Menü 34

10.3 Menü beenden / zurück in denWägemodus 34

10.4 Menü-Ubersicht 35

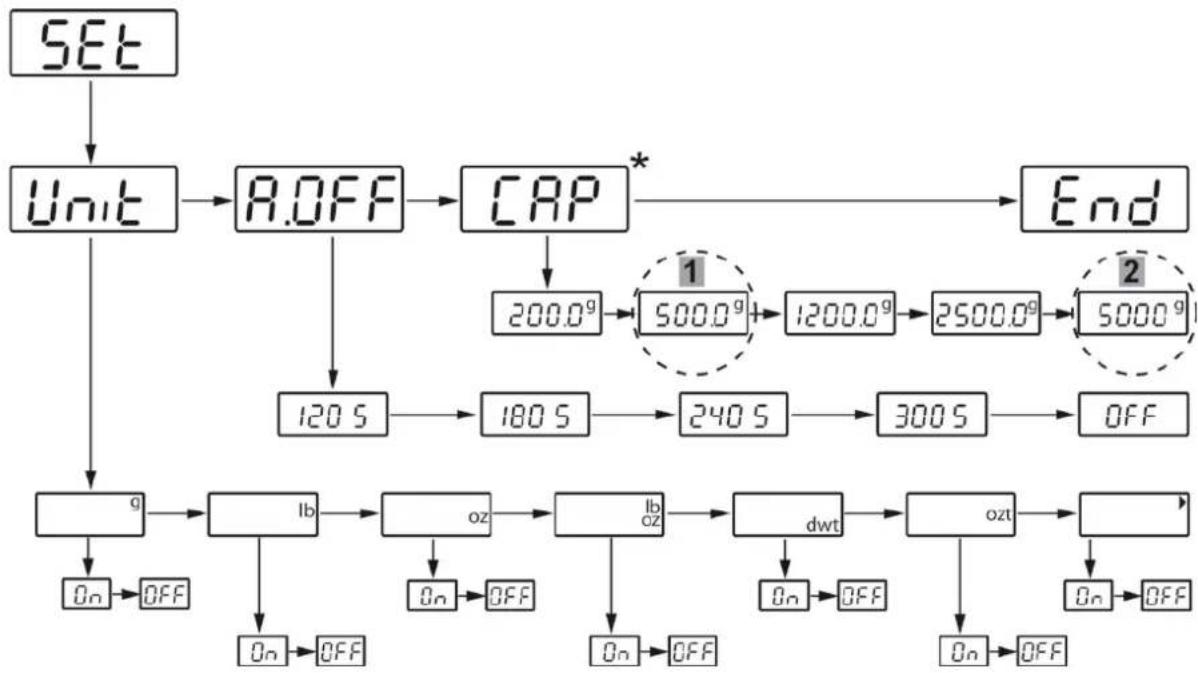

10.4.1 Modelle FOB-S 35

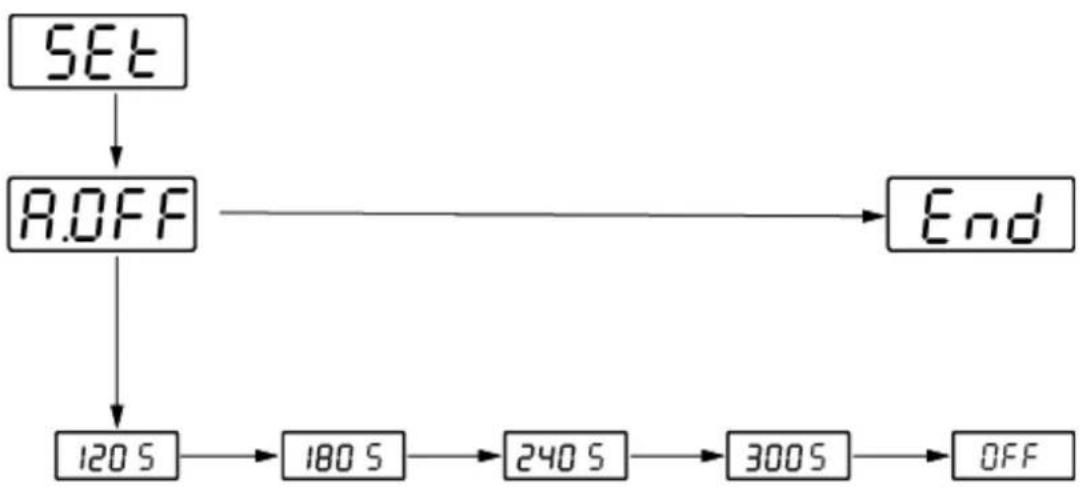

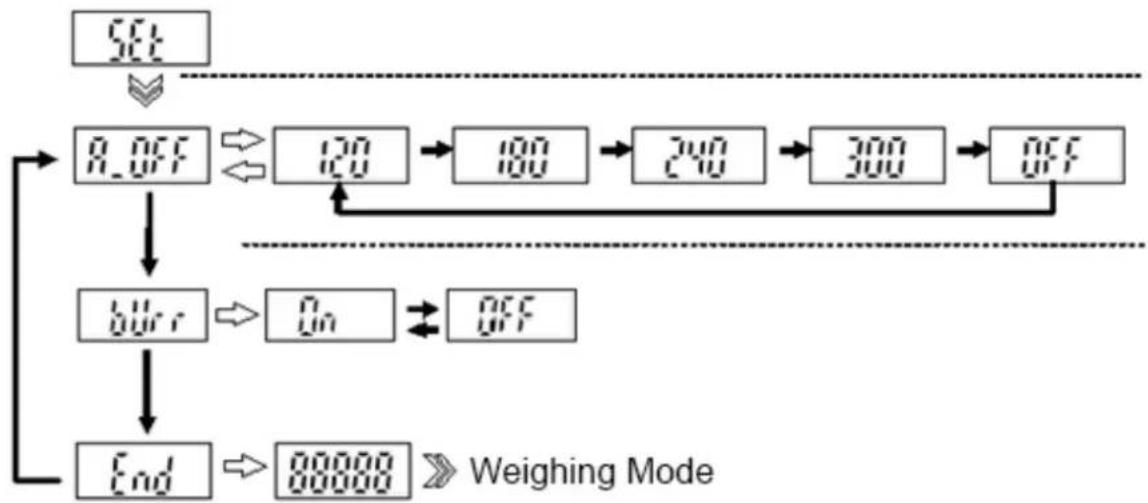

10.4.2 Modelle FOB-NS 35

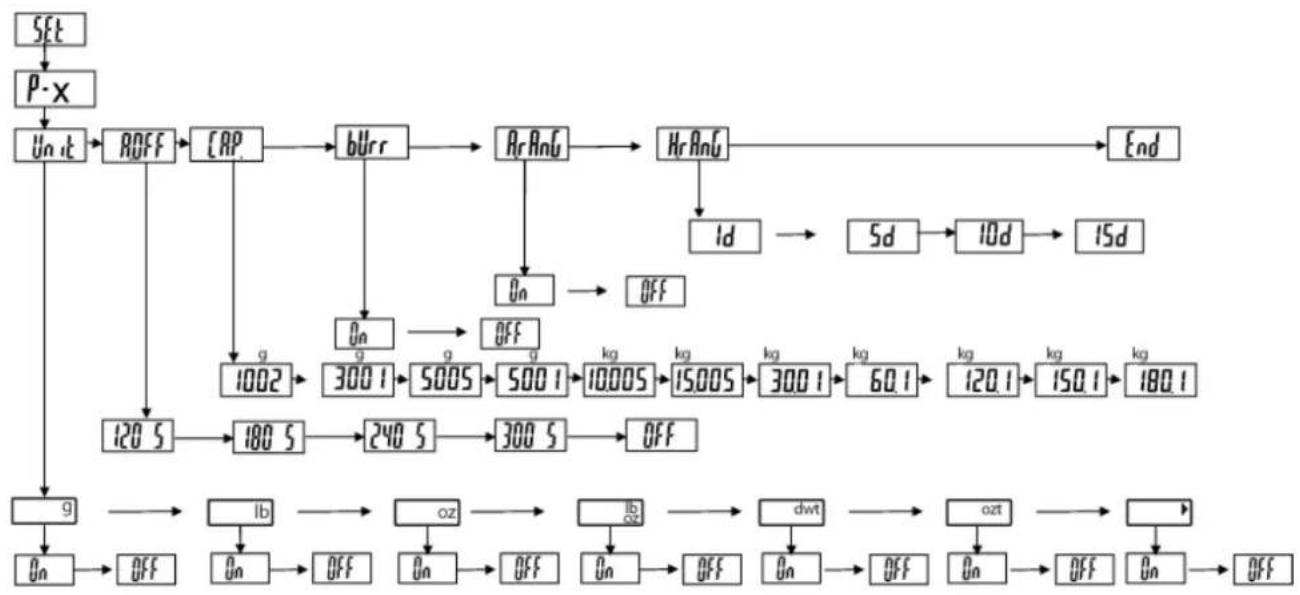

10.4.3 Modelle FOB-NL 36

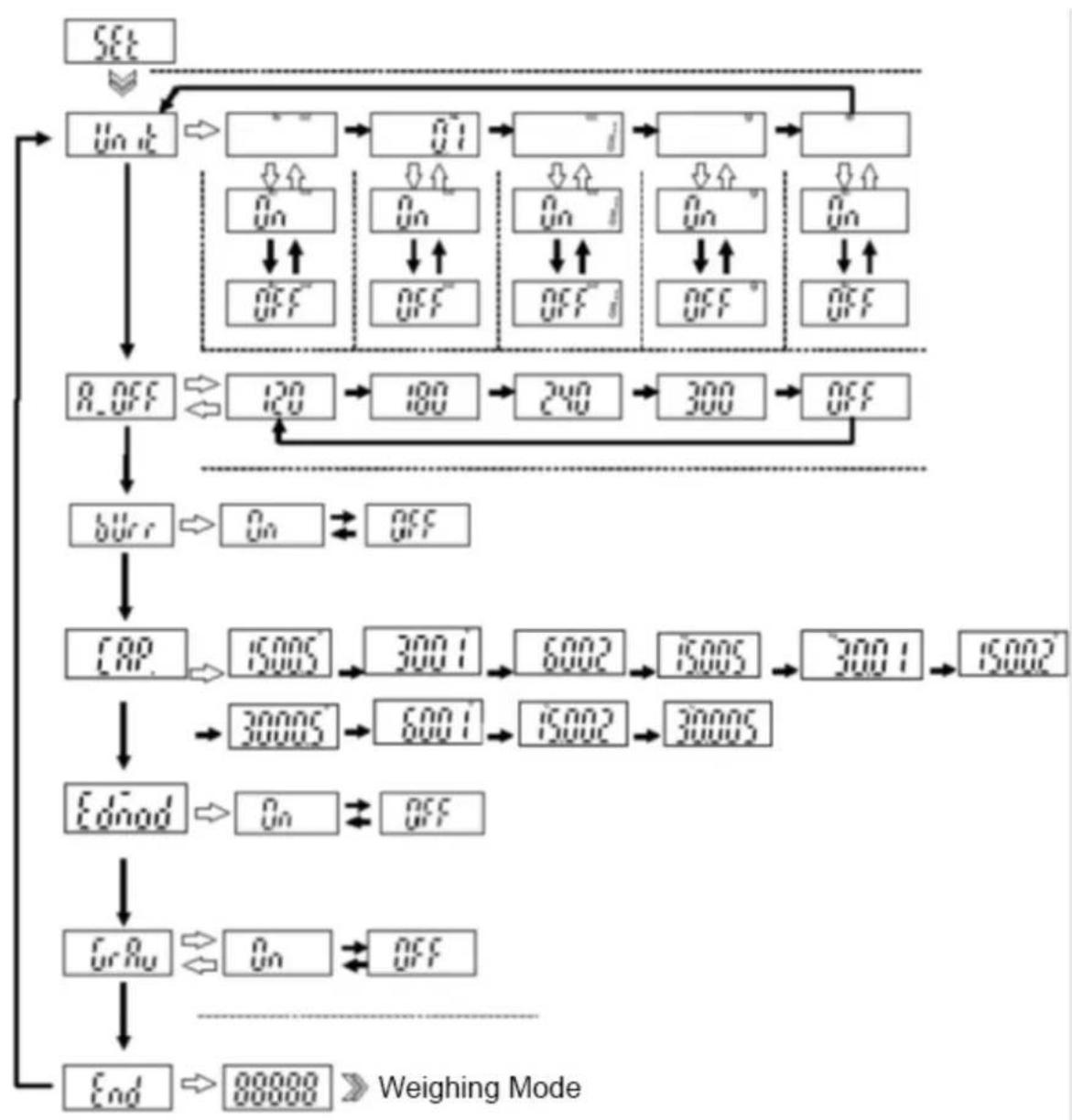

10.4.4 Modelle FOB-LM 36

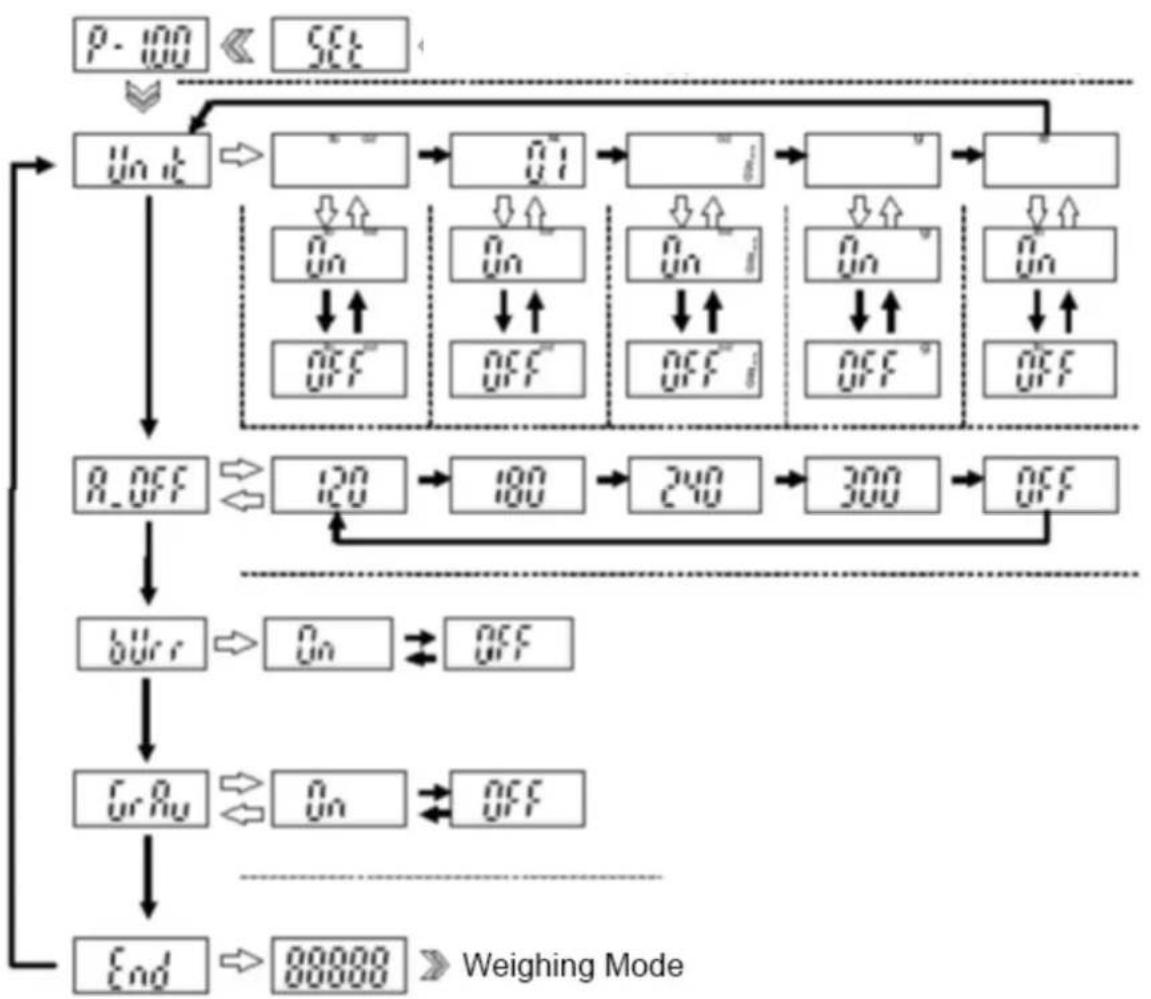

10.4.5 Modelle FOB 38

10.5 Einstellungen im Menü 39

10.5.1 Wägeeinheiten einstellen 39

10.5.2 Automatische Abschaltfunktion „AUTO OFF“ im Stand-by Modus 41

11 Fehlermeldungen 43

12 Wartung, Instandhaltung, Entsorgung 44

12.1 Reinigen 44

12.2 Wartung, Instandhaltung 44

12.3 Entsorgung 44

13 Kleine Pannenhilfe 45

1 Technische Daten

KERN FOB-S, FOB-NS:

KERN	FOB 500-1S	FOB 5K1S
Ablesbarkeit (d)	0,1 g	1 g
Wägebereich (Max)	500 g	5000 g
Reproduzierbarkeit 0,1g 1 g
Linearität ±0,2 g ±2 g
Wägeeinheiten	g, dwt,ozt, lb, oz	g, dwt,ozt, lb, oz
Empf. Justiergewicht, nicht beigegeben (Klasse)	500 g (M1)	5000 g (M1)
Anwärmzeit	10 min
Einschwingzeit (typisch)	2 sec.
Betriebstemperatur	+ 10°C .... + 40°C
Luftfeuchtigkeit	25% - 95% (nicht kondensierend)
Gehäuse Edelstahl (B x T x H) mm	170 x 150 x 40
Wägeplatte Edelstahl (mm)	120 x 150
Gewicht kg (netto)	650 g
Auto off	2 min
Batterie	9 V Block
	Betriebsdauer 20 h
Eingangsspannung Gerät	9 V / 100 mA
Eingangsspannung Netzteil	230 V, 50 Hz
KERN	FOB 0.5K-4NS	FOB 5K-3NS
Ablesbarkeit (d)	0,1 g	1 g
Wägebereich (Max)	500 g	5000 g
Reproduzierbarkeit 0,1g 1 g
Linearität ±0,2 g ±2 g
Wägeeinheiten	g, dwt, ozt, lb, oz	g, dwt, ozt, lb, oz
Empf. Justiergewicht, nicht beigegeben (Klasse)	500 g (M1)	5000 g (M1)
Anwärmzeit	10 min
Einschwingzeit (typisch)	2 sec.
Betriebstemperatur	+ 10°C .... + 35°C
Luftfeuchtigkeit	25% - 95% (nicht kondensierend)
Gehäuse Edelstahl (B x T x H) mm	170 x 150 x 40
Wägeplatte Edelstahl (mm)	120 x 150 x 10
Gewicht kg (netto)	650 g
Auto off	wählbar: 2, 3, 4, 5, min; off
Batterie	9 V Block
	Betriebsdauer 24 h
Eingangsspannung Gerät	9 V / 100 mA
Eingangsspannung Netzteil	230 V, 50 Hz
IP-Schutz	IP65

FOB-NL:

KERN	FOB 3K-4NL	FOB 7K-4NL
Artikelnummer / Typ	TFOB 3K-4NL-A
Ablesbarkeit (d)	0,2 g	0,5 g / 1 g
Wägebereich (Max)	3 kg	5 kg / 7,5 kg
Reproduzierbarkeit	0,5 g / 1 g	0,5 g / 1 g
Linearität	±0,6 g	±1,5 g / 3 g
Empf. Justiergewicht, nicht beigegeben (Klasse)	3 kg (M1)	5 kg (M1)
Anwärmzeit	30 min	30 min
Wägeeinheiten	g, lb	g, lb
Einschwingzeit (typisch)	2 sec.
Betriebstemperatur	+ 5°C .... + 35°C
Luftfeuchtigkeit	25% - 95% (nicht kondensierend)
Gehäuse Edelstahl (B x T x H) mm	285 x 255 x 90
Wägeplatte Edelstahl (mm)	252 x 200 x 14
Gewicht kg (netto)	3,8 kg
Auto off	2 min
Batterie	4 x 1,5 V AA
	Betriebsdauer Hinterleuchtung an : 48 h
	Betriebsdauer Hinterleuchtung aus : 66 h
Eingangsspannung Gerät	12 V / 500 mA
Eingangsspannung Netzteil	230 V, 50 Hz
IP-Schutz	IP67
KERN	FOB 10K-3NL	FOB 30K-3NL
Ablesbarkeit (d)	1 g / 2 g	2 g / 5 g
Wägebereich (Max)	8 kg / 15 kg	16 kg / 30 kg
Reproduzierbarkeit	1 g / 2 g	2 g / 5 g
Linearität	±3 g / 6 g	±6 g / 15 g
Empf. Justiergewicht, nicht beigegeben (Klasse)	10 kg (M1)	30 kg (M1)
Anwärmzeit 30 min 30 min
Wägeeinheiten	g, lb, oz	g, lb, oz
Einschwingzeit (typisch)	2 sec.
Betriebstemperatur	+ 5°C .... + 35°C
Luftfeuchtigkeit	25% - 95% (nicht kondensierend)
Gehäuse Edelstahl (B x T x H) mm	285 x 255 x 90
Wägeplatte Edelstahl (mm)	252 x 200 x 14
Gewicht kg (netto)	3,8 kg
Auto off	2 min
Batterie	4 x 1,5 V AA
Batterie	4 x 1,5 V AA
	Betriebsdauer Hinterleuchtung an : 48 h
	Betriebsdauer Hinterleuchtung aus : 66 h
Eingangsspannung Gerät	12 V / 500 mA
Eingangsspannung Netzteil	230 V, 50 Hz
IP-Schutz	IP67

KERN FOB-LM:

KERN	FOB 1K-4LM	FOB 3K-3LM
Artikelnummer / Typ	TFOB 1K-4LM-A	TFOB 3K-3LM-A
Ablesbarkeit (d)	0,5 g	1 g
Wägebereich (Max) 1,5 kg 3 kg
Eichwert (e)	0,5 g	1 g
Eichklasse III III
Mindestgewicht (min)	10 g	20 g
Reproduzierbarkeit	0,5 g	1 g
Linearität	± 1,5 g	± 2 g
Empf. Justiergewicht, nicht beigegeben (Klasse)	1 kg (M1)	2 kg (M1)
Bereich für die Nullpunktjustage (A/D-Wandler-Wert)	3000 - 120000	3000 - 120000
Bereich für die Justage mit Justiergewicht (A/D-Wandler-Wert)	30000 – 50000	40000 – 65000
Anwärmzeit	10 min	10 min
Wägeeinheit	g	g
Einschwingzeit (typisch)	2 sec.
Betriebstemperatur	+ 0°C .... + 40°C
Luftfeuchtigkeit	25% - 95% (nicht kondensierend)
Gehäuse (B x T x H) mm	285 x 255 x 90
Wägeplatte Edelstahl (mm)	252 x 200 x 14
Gewicht kg (netto)	3,8 kg
Auto off	2 min
Batterie	4 x 1,5 V AA
	Betriebsdauer Hinterleuchtung an : 48 h
	Betriebsdauer Hinterleuchtung aus : 66 h
Eingangsspannung Gerät	12 V / 500 mA
Eingangsspannung Netzteil	230 V, 50 Hz
IP-Schutz	IP67
KERN	FOB 6K-3LM	FOB 10K-3LM
Artikelnummer / Typ	TFOB 6K-3LM -A	TFOB 10K-3LM-A
Ablesbarkeit (d) 2 g 5 g
Wägebereich (Max) 6 kg 15 kg
Eichwert (e) 2 g 5 g
Eichklasse III III
Mindestgewicht (min)	40 g	100 g
Reproduzierbarkeit	2 g	5 g
Linearität	± 4 g	± 10 g
Empf. Justiergewicht, nicht beigegeben (Klasse)	5 kg (M1)	10 kg (M1)
Bereich für die Nullpunktjustage (A/D-Wandler-Wert)	3000 - 120000	3000 - 10000
Bereich für die Justage mit Justiergewicht (A/D-Wandler-Wert)	55000 – 80000	55000 – 80000
Anwärmzeit	10 min	10 min
Wägeeinheit	g	kg
Einschwingzeit (typisch)	2 sec.
Betriebstemperatur	+ 0°C .... + 40°C
Luftfeuchtigkeit	25% - 95% (nicht kondensierend)
Gehäuse (B x T x H) mm	285 x 255 x 90
Wägeplatte Edelstahl (mm)	252 x 200 x 14
Gewicht kg (netto)	3,8 kg
Auto off	2 min
Batterie	4 x 1,5 V AA
	Betriebsdauer Hinterleuchtung an : 48 h
	Betriebsdauer Hinterleuchtung aus : 66 h
Eingangsspannung Gerät	12 V / 500 mA
Eingangsspannung Netzteil	230 V, 50 Hz
IP-Schutz	IP67

KERN FOB:

KERN	FOB 1.5K0.5	FOB 3K1	FOB 6K2
Artikelnummer / Typ	TFOB 1K-4-A	TFOB 3K-3-A	TFOB 6K-3-A
Ablesbarkeit (d)	0,5 g	1 g	2 g
Wägebereich (Max)	1,5 kg	3 kg	6 kg
Reproduzierbarkeit	0,5 g	1 g	2 g
Linearität	1,5 g	3 g	6 g
Empf. Justiergewicht, nicht beigegeben (Klasse)	1,5 kg (M1)	3 kg (M1)	6 kg (M1)
Anwärmzeit	10 min
Wägeeinheiten	g, lb	g, lb	g, lb
Einschwingzeit (typisch)	2 sec.
Betriebstemperatur	+ 5°C .... + 35°C
Luftfeuchtigkeit	25% - 95% (nicht kondensierend)
Gehäuse (B x T x H) mm	235 x 175 x 62
Wägeplatte Edelstahl (mm)	175 x 165 x 7
Gewicht kg (netto)	1,8 kg
Auto off	2 min
Akku	Standard
Eingangsspannung Gerät	12 V / 500 mA
Eingangsspannung Netzteil	100V - 240 V, 50 Hz

2 Konformitätserklärung

Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter:

www.kern-sohn.com/ce

3 Geräteübersicht

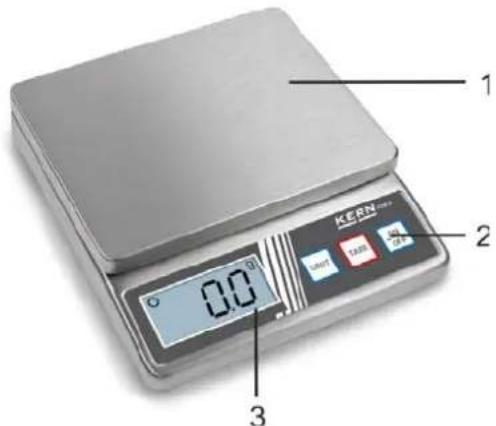

3.1 Komponenten

KERN FOB-S:

1 Wägeplatte
2 Tastatur
3 Anzeige
4 Akku-Ladeanzeige
5 Fussschraube
6 Libelle (unter Wägeplatte)

3.2 Tastaturübersicht

Taste Bezeichnung Beschreibung
	ON/OFF-Taste	Ein-/Ausschalten
	TARE-Taste	TarierenNullstellen
		TarierenNullstellenHinterleuchtung der Anzeige ein- / ausschalten (langer Tastendruck)
		TarierenNullstellenHinterleuchtung der Anzeige ein- / ausschalten (langer Tastendruck)
	UNIT-Taste	Wägeeinheit umschalten
	HOLD-Taste	Hold-Funktion aufrufenToleranzwägen aufrufen (nur Modelle FOB)

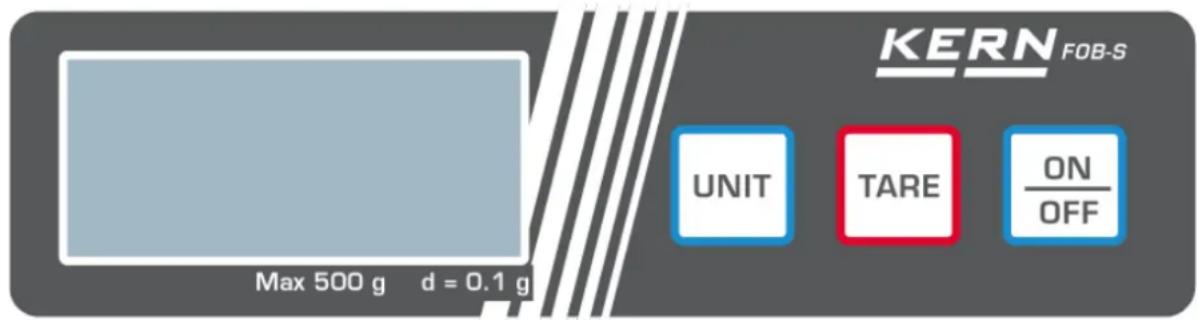

Modelle FOB-S:

3.3 Anzeigenübersicht

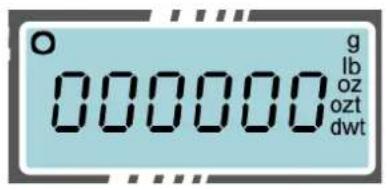

Modelle FOB-S / FOB-NS:

Anzeige Beschreibung

g, lb, oz, ozt, dwt

0

Wägeeinheiten

Stabilitätsanzeige

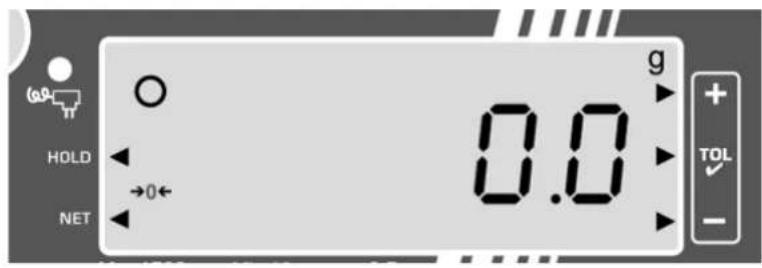

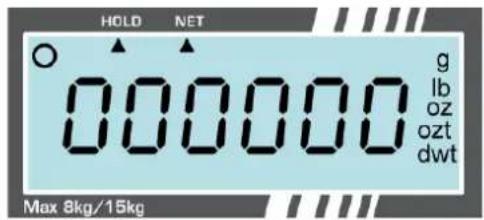

Modelle FOB-NL:

Anzeige Beschreibung

g, lb, oz, ozt, dwt

0

HOLD

NET

Wägeeinheiten

Stabilitätsanzeige

Anzeige Holdfunktion

Anzeige Nettogewicht

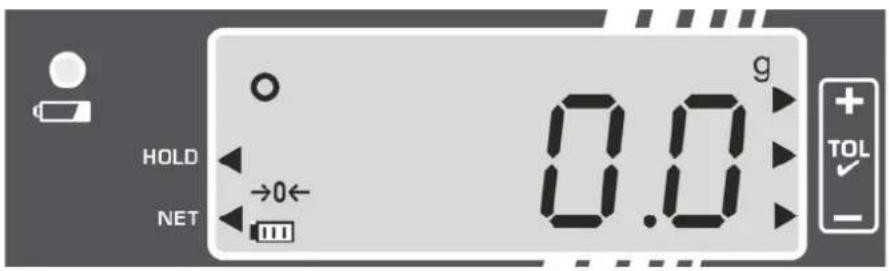

Modelle FOB-LM:

Anzeige Beschreibung

g

Wägeeinheit

Stabilitätsanzeige

Nullanzeige

Ladezustandsanzeige Batterie

Bei Anzeige Lispelckapazität der Batterie erschöpft, danach schaltet sich die Waage automatisch nach 30 Sekunden ab.

LED leuchtet bei Anschluss des Netzadapters

Das ▶ neben dem Symbol wird eingeblendet, wenn:

HOLD

NET

die Data-Hold Funktion aktiv ist

der Wägewert ein Nettogewichtswert ist

sich die Waage im Toleranzwägemodus befindet

Modelle FOB:

Anzeige	Beschreibung
g	Wägeeinheit
	Stabilitätsanzeige
→0←	Nullanzeige
	Ladezustandsanzeige Akku
	Ladeanzeige AkkuLED leuchtet grün, wenn der Akku vollständig geladen istLED blinkt grün, wenn Akku geladen wird

Das ▶ neben dem Symbol wird eingeblendet, wenn:

HOLD	die Data-Hold Funktion aktiv ist
NET	der Wägewert ein Nettogewichtswert ist
	sich die Waage im Toleranzwägemodus befindet

4 Grundlegende Hinweise (Allgemeines)

4.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

4.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.)

Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen.

Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden.

Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt.

Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen.

Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

4.3 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung
• Verwendung außerhalb der beschriebenen Anwendungen
  • Veränderung oder Öffnen des Gerätes
• mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten, natürlichem Verschleiß und Abnützung
• nicht sachgemäße Aufstellung oder elektrische Installation
• Überlastung des Messwerkes

4.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditierten DKD-Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

5 Grundlegende Sicherheitshinweise

5.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

5.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.

6 Transport und Lagerung

6.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

6.2 Verpackung / Rücktransport

⇒ Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren.
⇒ Für den Rücktransport ist nur die Originalverpackung zu verwenden.
⇒ Vor dem Versand alle angeschlossenen Kabel und losen / beweglichen Teile trennen.
→ Evtl. vorgesehene Transportsicherungen wieder anbringen.
⇒ Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern.

7 Auspacken, Aufstellung und Inbetriebnahme

7.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden.

Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen.

Beachten Sie deshalb am Aufstellort folgendes:

• Waage auf eine stabile, gerade Fläche stellen;
• extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der Heizung oder direkte Sonneneinstrahlung vermeiden;
• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;
• Erschütterungen während des Wägens vermeiden;
• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;
• Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.
• statische Aufladung von Wägegut, Wägebehälter vermeiden.

Beim Auftreten von elektromagnetischen Feldern (z.B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.

7.2 Auspacken

Die Waage vorsichtig aus der Verpackung nehmen und die Waage am vorgesehenen Arbeitsplatz aufstellen.

7.2.1 Aufstellen

Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht.

7.2.2 Nivellieren (nur Modelle FOB und FOB-LM)

⇒ Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im vorgeschriebenen Kreis befindet.

Nivellierung regelmäßig überprüfen.

7.2.3 Lieferumfang

Serienmäßiges Zubehör:

• Waage
• Wägeplatte
• Netzgerät (Option KERN FOB-A01, alle Modelle außer Modelle FOB)
  • Netzgerät (Standard, nur Modelle FOB)
• Batterie (alle Modelle außer Modelle FOB)
  • Akku (Standard, nur Modelle FOB)
• Arbeitsschutzhaube
• Betriebsanleitung

7.3 Netzanschluss

Die Waage kann über das optionale Netzgerät betrieben werden. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen.

Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

Abbildungsbeispiel KERN FOB-LM

Abbildungsbeispiel KERN FOB

7.3.1 Montage bzw. Demontage der Arbeitsschutzhaube Modelle FOB-S, FOB-NS, FOB-NL, FOB:

→ Wägeplatte in Pfeilrichtung entriegeln

→ Arbeitsschutzhaube abnehmen, bzw aufsetzen

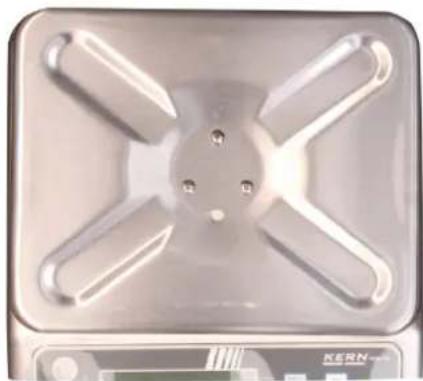

Modelle FOB-LM:

Wägeplatten-Halterung mit den drei mitgelieferten Schrauben an der Waage fixieren.

Anschließend Wägeplatte aufsetzen.

7.4 Batteriebetrieb

Batteriedeckel an der Unterseite des Gehäuses entfernen. Batterie, s. Kap. 1 „Techn. Daten“

einlegen.

Batteriedeckel wieder einsetzen und festschrauben.

Abbildungsbeispiele:

FOB-NS

Beim Festschrauben des Batteriedeckels darauf achten, dass nicht zuviel Druck auf die Wägeplatte kommt. Die Lastzelle könnte beschädigt werden.

Im Menü können Sie die AUTO-OFF-Funktion aktivieren (s. Kap. 10.5.2

"Automatische Abschaltfunktion"). Je nach ausgewählter Einstellung schaltet sich die Waage zur Batterie-Schonung automatisch ab.

Ist die Batterie/n verbraucht, erscheint im Display „LobAt“. ON/OFF-Taste drücken und sofort Batterie/n wechseln.

Wird die Waage längere Zeit nicht benützt, Batterie/n herausnehmen und getrennt aufbewahren. Auslaufen von Batterieflüssigkeit könnte die Waage beschädigen.

7.5 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur (siehe Anwärmzeit Kap.1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss oder Batterie) angeschlossen sein.

Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung.

Unbedingt die Hinweise im Kapitel Justierung beachten.

7.6 Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäß dem zugrundeliegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.

Die Justierung sollte mit den empfohlenen Justiergewichten (siehe Kap. 1 „Techn. Daten“) durchgeführt werden.

Vorgehen bei der Justierung:

Stabile Umgebungsbedingungen beachten.

Eine Anwärmzeit (siehe Kap.1; Technische Daten) zur Stabilisierung ist erforderlich.

Bitte achten Sie darauf, dass sich keine Gegenstände auf der Wägeplatte befinden.

Modelle FOB-S, FOB-NS, FOB-NL, FOB:

Waagenanzeige Bedienung
↓(Beispiel)	Waage ausschaltenON/OFF-Taste gedrückt halten, gleichzeitig UNIT-Taste 3x drücken, ON/OFF-Taste loslassen – ein interner Zahlenwert wird angezeigt.
↓(Beispiel)	TARE-Taste drücken, „0“ wird angezeigtJustiergewicht mittig auf die Wägeplatte stellen undTARE-Taste drücken, „CAL“ wird angezeigt, gefolgt vom Wert des aufgelegten Justiergewichts.Justiergewicht abnehmenDie Waage wechselt in den Wägemodus.Die Justierung ist somit erfolgreich abgeschlossen.

Modelle FOB-LM:

i

• Nach jeder Justierung wird der interne Zähler () um eins nach oben gezählt.
• Wird das Servicemenü durch Eingabe des Passworts aufgerufen, wird dadurch die Eichung zerstört, da der interne Zähler () sich um „1“ erhöht.

Justierung durchführen:

i

- Wird das Justiermenü durch Eingabe des Passworts aufgerufen, wird dadurch die Eichung zerstört, da der interne Zähler () sich um „1“ erhöht.

Waagenanzeige Bedienung
	Waage ausschaltenON/OFF-Taste drücken und gedrückt halten.Während ON/OFF-Taste gedrückt wird und der Con x-Wert angezeigt wird, UNIT-Taste 3x drücken.Danach ON/OFF-Taste los lassen.Die Passwortabfrage „0000“ erscheint.Passwort „9810“ oder „9788“ eingeben:Mit TARE-Taste Zahlenwert erhöhen, mit UNIT-Taste Dezimalstelle wechseln.Mit ON/OFF-Taste Eingabe bestätigen.Ein interner Zahlenwert wird angezeigt.Mit TARE-Taste bestätigen, „ 0^0 “ wird angezeigt.
	Justiergewicht (s. Kap. 1 Technische Daten) aufstellen, Stabilitätsanzeige abwarten, mit TARE-Taste bestätigen.„CAL“ wird angezeigt.Die Waage wechselt in den Wägemodus.Waage aus- und wieder einschalten.Der Con-Wert ist nun um „1“ erhöht.Die Justierung ist somit erfolgreich abgeschlossen.

8 Eichung (nur Modelle FOB-LM)

Allgemeines:

Nach der EU-Richtlinie 2014/31/EU müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich):

a) Im geschäftlichen Verkehr, wenn der Preis einer einer Ware durch Wägung bestimmt wird.
b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor.

c) Zu amtlichen Zwecken

d) bei der Herstellung von Fertigpackungen

Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt.

Eichhinweise:

Für die in den technischen Daten als eichfähig gekennzeichnete Waagen liegt eine EU Bauartzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen Bereich eingesetzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden.

Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen

Bestimmungen der Länder. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre.

Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!

i

Die Eichung der Waage ist ohne die Siegelmarken ungültig.

Bei Waagen mit Bauartzulassung weisen die angebrachten Siegelmarken darauf hin, dass die Waage nur durch geschulte und autorisierte Fachkräfte geöffnet und gewartet werden darf. Bei zerstörten Siegelmarken erlischt die Eichgültigkeit. Die nationalen Gesetze und Vorschriften sind einzuhalten. In Deutschland ist eine Nacheichung erforderlich.

9 Betrieb

9.1 Einfaches Wägen

Waagenanzeige Bedienung
	• Waage mit ON/OFF-Taste einschalten.Waage führt einen Selbsttest durch.Nullanzeige abwarten
	Sollte die Waage, trotz entlasteter Waagschalenicht ganz genau „0“ anzeigen, TARE-Tastedrücken. Die Waage geht zurück auf „0“
(Beispiel)	• Wägegut auflegen.Warten, bis die Stabilitätsanzeige erscheint.Wägeresultat ablesen.
	• Zum Ausschalten der Waage ON/OFF-Taste kurzdrücken.

9.2 Tarieren

Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt wird.

Waagenanzeige Bedienung
(Beispiel)	Wägebehälter auflegen.Das Gewicht des aufgelegten Behälters wird angezeigt.
	TARE-Taste drücken., die Nullanzeige erscheint.Das Gewicht des Gefäßes ist nun intern gespeichert.
(Beispiel FOB-NS)(Beispiel FOB-NL)	Wägegut in den Wägebehälter legen.Das Nettogewicht des Wägegutes wird angezeigt.Bei L-Modellen erscheint ein Dreieck unterhalb des NET-Symbols.

9.3 Wägeeinheit umschalten

Die Waage kann je nach Anforderung in verschiedene Einheiten umgeschaltet werden. Diese werden im Menü eingestellt.

Im Wägemodus kann mit der UNIT-Taste in die eingestellten Wägeeinheiten umgeschaltet werden.

Die verfügbaren Wägeeinheiten sind abhängig vom Modell und Eichung der Waage, s. Kap. 1 „Techn. Daten“.
Beim Einschalten der Waage wird die Einheit angezeigt, in welcher die Waage ausgeschaltet wurde.

9.4 Holdfunktion (nur Modelle FOB, FOB-NL/-LM/))

Die Waage hat eine integrierte Stillstandsfunktion (Mittelwertbildung). Mit dieser ist es möglich unruhiges Wägegut exakt zu wiegen. Es gibt hierfür 2 Möglichkeiten:

Waagenanzeige Bedienung
	Waage mit ON/OFF-Taste einschalten.Die Waage führt einen Selbsttest durch.„0“-Anzeige abwarten
	Wägegut auflegen und HOLD-Taste drücken;„HOLD“ wird angezeigt und ein kleines Dreieck blinkt. Während dieser Zeit wird ein Mittelwert erfasst.
(Beispiel)	Das Dreieck hört auf zu blinken, die Stabilitätsanzeige erscheint und der ermittelte Gewichtswert wird angezeigt.
	Durch Drücken von HOLD-Taste kehrt die Waage in den Wägemodus zurück. Das Dreieck erlischt.

9.5 Hinterleuchtung der Anzeige (nur Modelle FOB, FOB-NL/-LM/)

Die Waage besitzt die Möglichkeit die Hinterleuchtung der Anzeige Ein- bzw. Auszuschalten.

→ TARE-Taste ca. 3 sec. lang drücken.

9.6 Wägen mit Toleranzbereich (nur Modelle FOB, FOB-LM)

Beim Wägen mit Toleranzbereich können Sie einen oberen und einen unteren Grenzwert festlegen und damit sicherstellen, dass das eingewogene Wägegut genau innerhalb der festgelegten Toleranzgrenzen liegt.

Bei Toleranzkontrollen wie Dosieren, Portionieren oder Sortieren zeigt das Gerät die Über- oder Unterschreitung der Grenzwerte mit einem optischen und akustischen Signal an.

Eingeblendetes Dreieck neben	Gewicht des Wägeguts	Akustisches Signal	Optisches Signal / Hinterleuchtung der Anzeige
√	Zielgewicht im Toleranzbereich	2 kurzePieptöne
-	Zielgewicht unterhalb unterer Toleranzgrenze	kein Piepton
+	Zielgewicht oberhalb oberer ToleranzgrenzeBei Anzeige <Err> ist die Höchstlast der Waage überschritten.	Dauerton

Funktion aufrufen:

- Im Wägemodus HOLD-Taste drei Sekunden gedrückt halten. Der Toleranzwägemodus wird angezeigt. Die Anzeige zur Eingabe des unteren Grenzwertes erscheint, die erste Stelle blinkt. Die untere Toleranzmarke ▶ wird eingeblendet.

Grenzwerte einstellen:

- Um die blinkende Ziffer zu ändern, TARE-Taste so oft drücken, bis der gewünschte Wert angezeigt wird. Mit der UNIT-Taste nächste Ziffer anwählen und mit der TARE-Taste den Wert einstellen.

• Vorgang für jede Ziffer wiederholen.

- Eingabe mit der HOLD-Taste abschließen, Die Anzeige zur Eingaben des oberen Grenzwertes erscheint, die erste Stelle blinkt. Die obere Toleranzmarke wird eingeblendet. Die Anzeige leuchtet rot.

- Um die blinkende Ziffer zu ändern, TARE-Taste so oft drücken, bis der gewünschte Wert angezeigt wird. Mit der UNIT-Taste nächste Ziffer anwählen und mit der TARE-Taste den Wert einstellen. Vorgang für jede Ziffer wiederholen.

- Eingabe mit der HOLD-Taste abschließen, Ab hier erfolgt die Einstufung, ob das Wägegut sich innerhalb der zwei Toleranzgrenzen befindet.

Toleranzwägen

→ Bei Einsatz eines Wägebehälters tarieren.
Wägegut auflegen, die Toleranzkontrolle wird gestartet. Die optischen und akustischen Signale zeigen an, ob das Wägegut sich innerhalb der zwei Toleranzgrenzen befindet.

Wägegut unter vorgegebener Toleranz	Wägegut innerhalb vorgegebener Toleranz	Wägegut über vorgegebener Toleranz
die Toleranzmarke ▶neben „-, wird eingeblendet	die Toleranzmarke ▶neben „√, wird eingeblendet	die Toleranzmarke ▶neben „+, wird eingeblendet

Zurück in den Wägemodus:

- Zum Verlassen des Toleranzwägemodus HOLD-Taste drei Sekunden gedrückt halten

10 Menü

10.1 Menü aufrufen

Modelle FOB-S	Im Wägemodus TARE-Taste solange gedrückt halten bisgefolgt vonangezeigt wird.
Modelle FOB-NS	Im Wägemodus TARE-Taste solange gedrückt halten bisgefolgt vonangezeigt wird.
Modelle FOB-NL	Waage ausschaltenON/OFF-Taste drücken und gedrückt halten. GleichzeitigTARE-Taste 3 x drücken, dann beide Tasten loslassen.gefolgt vonwird angezeigt.
Modelle FOB	Waage ausschalten.ON/OFF- und TARE-Taste gleichzeitig drücken undca.3 s lang gedrückt halten bisangezeigt wird,dann beide Tasten loslassen.
Modelle FOB-LM	Im Wägemodus UNIT-Taste so lange drücken bisgefolgt vonangezeigt wird

10.2 Navigation im Menü

Alle Modelle (außer FOB):

Taste Navigation Beschreibung
TARE-Taste		Durchlaufen der Menüpunkte von oben nach untenAuswahl bestätigen
UNIT-Taste		Durchlaufen der Menüpunkte von links nach rechts

Modelle FOB:

Taste Navigation Beschreibung
UNIT-Taste		Durchlaufen der Menüpunkte von links nachrechts
TARE-Taste		Auswahl bestätigen

10.3 Menü beenden / zurück in den Wägemodus

⇒ Menüpunkt wählen und mit TARE-Taste bestätigen.

10.4 Menü-Übersicht

10.4.1 Modelle FOB-S

* Voreingestellte Werte dürfen nur von geschultem Fachpersonal verändert werden.

1	Modell FOB 500-1S
2	Modell FOB 5K1S

10.4.2 Modelle FOB-NS

10.4.3 Modelle FOB-NL

10.4.4 Modelle FOB-LM

Geeicht:

Bei geeichten Waagen sind eichrelevante Menüpunkte nicht verfügbar.

Ungeeicht:

Bei nichtgeeichten Waagen sind die Kontakte der Leiterplatte mit einem Jumper kurzgeschlossen. Alle Menüpunkte sind verfügbar.

10.4.5 Modelle FOB

10.5 Einstellungen im Menü

10.5.1 Wägeeinheiten einstellen

Waagenanzeige Bedienung
	FOB-S:Im WägemodusTARE-Taste für ca. 3 Sekunden gedrückt halten.gefolgt vonwird angezeigtFOB-NL:Waage auschaltenON/OFF-Taste drücken und gedrückt halten und gleichzeitigTARE-Taste 3x drücken und beide Tasten dann loslassen.
	TARE-Taste erneut drücken, die Wägeeinheit „g“ wird angezeigt
(Beispiel)	Mitzu der gewünschten Einheit wechseln
	TARE-Taste drücken,wird angezeigt
(Beispiel)	MitUNIT-Taste nachwechseln
(Beispiel)	TARE-Taste drücken, die ausgewählte Einheit wird angezeigt und ist somit eingestellt.• UNIT-Taste so oft drücken, bis „Unit“ angezeigt wird
	• UNIT-Taste drücken, <A.OFF> wird angezeigt
	• UNIT-Taste drücken, <CAP> wird angezeigt
	• UNIT-Taste drücken, <End> wird angezeigt
	• Mit TARE-Taste zurück in den Wägemodus
	• Mit UNIT-Taste zwischen den eingestellten Einheiten wechseln

Um die Anzeige von Einheiten abzuschalten, wie oben beschrieben vorgehen und ausgewählte Einheit auf „Off“ setzen.

10.5.2 Automatische Abschaltfunktion „AUTO OFF“ im Stand-by Modus

Die Waage besitzt die Möglichkeit der automatischen Abschaltfunktion, wenn sich die Waage im Stand-by Modus befindet. Die Abschaltzeit kann wie folgt ausgewählt werden:

Modelle FOB-S, FOB-NL:

Waagenanzeige Bedienung
	FOB-S:Im WägemodusTARE-Taste für ca. 3 Sekunden gedrückt halten.gefolgt vonwird angezeigtFOB-NL:Waage auschaltenON/OFF-Taste drücken und gedrückt halten und gleichzeitigTARE-Taste 3x drücken und beide Tasten dann loslassen.
	UNIT-Taste drücken,wird angezeigt
	TARE-Taste drücken, die aktuelle Einstellung wird angezeigt.MitUNIT-Taste die gewünschte Einstellung auswählen:120s = Auto off nach 120 Sekunden180s = Auto off nach 180 Sekunden240s = Auto off nach 240 Sekunden300s = Auto off nach 300 SekundenOFF = Auto off ausgeschaltet
	MitTARE-Taste Auswahl übernehmen,wird angezeigt
	UNIT-Taste drücken,wird angezeigt
End	UNIT-Taste erneut drücken, „End“ wird angezeigt
°0.09	Mit TARE-Taste kehrt die Waage zurück in den Wägemodus. Die Einstellung ist gespeichert.

Modelle FOB-NS

Waagenanzeige Bedienung
	• Im Wägemodus TARE-Taste für ca. 3 Sekunden gedrückt halten.„SEt“ gefolgt vonwird angezeigt
	• TARE- Taste drücken, die aktuelle Einstellung wird angezeigt.• Mit UNIT-Taste die gewünschte Einstellung auswählen:120s = Auto off nach 120 Sekunden180s = Auto off nach 180 Sekunden240s = Auto off nach 240 Sekunden300s = Auto off nach 300 SekundenOFF = Auto off ausgeschaltet
	• Mit TARE-Taste Auswahl übernehmen,wird angezeigt
	• UNIT-Taste drücken, „End“ wird angezeigt
	• Mit TARE-Taste kehrt die Waage zurück in den Wägemodus. Die Einstellung ist gespeichert.

i	Die Auto off-Funktion ist nur im Batteriebetrieb möglich.Im Netzbetrieb ist diese Funktion deaktiviert.

11 Fehlermeldungen

	Batterie verbraucht	Neue Batterien einlegen oder Waage über den Netzadapter an die Stromversorgung anschließen.
	Überlast - Das aufgelegte Gewicht überschreitet die Kapazität der Waage.	Last verringern
	Unterlast	Last erhöhen, bleibt Fehlermeldung erhalten, mit Händler Kontakt aufnehmen
	Nullstell-Bereich beim Einschalten unterschritten	Korrekten Sitz der Wägeplatte überprüfen
	Nullstell-Bereich beim Einschalten überschritten	Gegenstände von der Wägeplatte entfernen
	Softwarefehler	Mit Händler Kontakt aufnehmen

12 Wartung, Instandhaltung, Entsorgung

12.1 Reinigen

Vor der Reinigung trennen Sie das Gerät bitte von der Betriebsspannung.

⇒ Edelstahlteile mit einem weichen und mit einem für Edelstahl geeigneten Reinigungsmittel getränkten Lappen reinigen.
Für Edelstahlteile keine Reinigungsmittel verwenden, die Natronlauge, Essig-, Salz-, Schwefel-, oder Zitronensäure enthalten.
⇒ Keine Metallbürsten oder Putzschwämme aus Stahlwolle verwenden, da dies Oberflächenkorrosion verursacht.

Verschüttetes Wägegut sofort entfernen.

12.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden.

Vor dem Öffnen vom Netz trennen.

12.3 Entsorgung

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalen oder regionalen Recht des Benutzerortes durchzuführen.

13 Kleine Pannenhilfe

Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden.

Hilfe:

Störung Mögliche Ursache

Die Gewichtsanzeige leuchtet nicht.

• Die Waage ist nicht eingeschaltet.
• Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt).
• Die Netzspannung ist ausgefallen.
• Die Batterien/ Akkus sind falsch eingelegt oder leer
- Es sind keine Batterien / Akkus eingelegt.

Die Gewichtsanzeige ändert sich fortwährend

• Luftzug/Luftbewegungen
  • Vibrationen des Tisches/Bodens
  • Die Wägeplatte hat Berührung mit Fremdkörpern.
• Elektromagnetische Felder / Statische Aufladung (anderen Aufstellort wählen / falls möglich, störendes Gerät ausschalten)

Das Wägeergebnis ist offensichtlich falsch

• Die Waagenanzeige steht nicht auf Null
• Die Justierung stimmt nicht mehr.
- Es herrschen starke Temperaturschwankungen.
• Die Anwärmzeit wurde nicht eingehalten.
- Elektromagnetische Felder / Statische Aufladung (anderen Aufstellort wählen / falls möglich, störendes Gerät ausschalten)

Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten.

Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.

i Nur gültig für Deutschland!

Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen:

Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich verpflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.

Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansonsten muss Vorsorge gegen Kurzschluss getroffen werden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen.

Cd

Hg

Pb

→ Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.

Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbraucher üblicherweise entledigen.

KERN FOB

Version 2.5 2021-11

Operating manual

Stainless steel table scales

Contents

1 Technical data....4
