EWJ 6000-1M - Waagen Kern - Kostenlose Bedienungsanleitung

Produkttyp	Präzisionswaage
Marke	Kern
Modell	EWJ 6000-1M
Maximale Kapazität	6000 g
Ablesbarkeit	0,1 g
Reproduzierbarkeit	0,1 g
Linearität	±0,3 g
Kalibrierklasse	II
Kalibrierstufe	1 g
Mindestlast	5 g
Justierung	Intern (automatisch und manuell)
Aufwärmzeit	2 Stunden
Typische Stabilisierungszeit	3 Sekunden
Betriebstemperatur	+5°C bis +40°C
Maximale Luftfeuchtigkeit	80 % (nicht kondensierend)
Gehäuseabmessungen (L x B x H)	220 x 315 x 95 mm
Waagschalenabmessungen	155 x 145 mm
Nettogewicht	2900 g
Stromversorgung	12 V / 2500 mA über Netzadapter
Schnittstellen	RS-232 und USB
Hauptfunktionen	Wiegen, Tarieren, Teilezählen, Prozentbestimmung, manuelles und automatisches Summieren
Anzeige	LCD mit Hintergrundbeleuchtung
Material der Waagschale	Edelstahl
Wartung und Reinigung	Mit einem feuchten Tuch und mildem Reinigungsmittel reinigen; vermeiden Sie, dass Flüssigkeiten in das Gerät eindringen.
Sicherheit	Nicht über die maximale Kapazität hinaus belasten; nicht in explosionsgefährdeter Atmosphäre verwenden.
Reparierbarkeit	Das Öffnen des Geräts darf nur von autorisiertem KERN-Personal durchgeführt werden.

Häufig gestellte Fragen - EWJ 6000-1M Kern

Wie schalte ich die Waage ein und aus?

Drücken Sie die Taste ON/OFF, um die Waage ein- oder auszuschalten. Beim Einschalten werden ein Selbsttest und eine interne Justierung durchgeführt.

Wie führe ich eine Nullstellung durch?

Entlasten Sie die Waage und drücken Sie die Taste →0←, bis die Anzeige Null anzeigt und das Symbol →0← erscheint.

Wie tariere ich die Waage mit einem Behälter?

Stellen Sie den leeren Behälter auf die Waage, warten Sie auf Stabilität, drücken Sie die Taste TARE. Die Anzeige zeigt Null und das Symbol →T← erscheint. Fügen Sie dann die Probe hinzu, um das Nettogewicht abzulesen.

Wie verwende ich die Teilezählfunktion?

Drücken Sie PCS, wählen Sie die Anzahl der Referenzteile mit MODE (10, 20, 50, 100 oder 200), legen Sie diese Anzahl Teile auf die Waagschale und bestätigen Sie. Die Waage berechnet das durchschnittliche Einzelgewicht und wechselt in den Zählmodus.

Wie führe ich eine interne Justierung durch?

Halten Sie im Wägemodus die Taste % gedrückt, bis 'CAL' angezeigt wird. Die interne Justierung startet automatisch. Bei Erfolg wird 'PASS' angezeigt.

Was tun, wenn die Anzeige '----' zeigt?

Dies zeigt eine Überschreitung der maximalen Last an. Entfernen Sie die Last sofort von der Waagschale, um Schäden an der Waage zu vermeiden.

Wie verbinde ich die Waage mit einem Computer?

Verwenden Sie das passende KERN-Schnittstellenkabel (RS-232 oder USB). Stellen Sie im Menü F3 COM auf die gewünschte Schnittstelle ein (S 232 für RS-232, USB für USB). Die Kommunikationsparameter müssen übereinstimmen.

Wie reinige ich die Waage?

Verwenden Sie ein weiches, leicht angefeuchtetes Tuch mit milder Seifenlauge. Vermeiden Sie aggressive Reinigungsmittel und stellen Sie sicher, dass keine Flüssigkeit in das Gerät eindringt.

Warum ist das Wägeergebnis instabil?

Dies kann durch Luftzug, Vibrationen, elektromagnetische Felder oder statische Aufladung verursacht werden. Stellen Sie die Waage auf eine stabile, zugfreie Oberfläche, fern von Störquellen.

Wie verwende ich die automatische Summierung?

Stellen Sie im Menü F3 COM auf P AUto und SALE n. Legen Sie die erste Probe auf, warten Sie auf Stabilität, dann nehmen Sie sie weg. Der Wert wird automatisch addiert. Die Summe wird nach jeder Entlastung angezeigt.

BEDIENUNGSANLEITUNG EWJ 6000-1M Kern

Betriebsanleitung Präzisionswaagen Operating instructions Precision balances Mode d'emploi Balances de précision

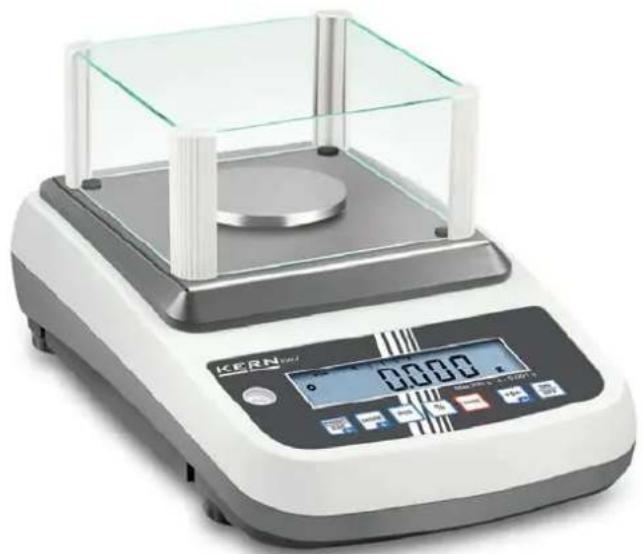

KERN EWJ

Version 1.7

2019-06

Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

1 Technische Daten 4

2 Geräteübersicht 7

2.1 Tastaturübersicht....9

2.2 Anzeigenübersicht 10

3 Grundlegende Hinweise.... 11

3.1 Bestimmungsgemäße Verwendung 11

3.2 Sachwidrige Verwendung....11

3.3 Gewährleistung....11

3.4 Prüfmittelüberwachung 12

4 Grundlegende Sicherheitshinweise 12

4.1 Hinweise in der Betriebsanleitung beachten 12

4.2 Ausbildung des Personals 12

5 Transport und Lagerung 12

5.1 Kontrolle bei Übernahme.... 12

5.2 Verpackung / Rücktransport 12

6 Auspacken, Aufstellung und Inbetriebnahme.... 13

6.1 Aufstellort, Einsatzort.... 13

6.2 Auspacken, Lieferumfang.... 13

6.2.1 Lieferumfang / Serienmäßiges Zubehör: 13

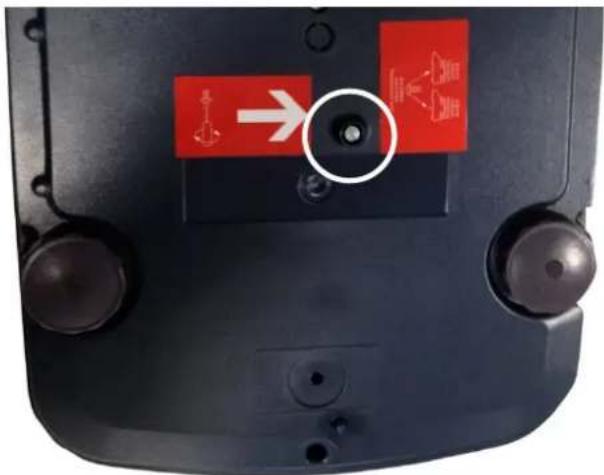

6.2.2 Aufstellen/Transportsicherung entfernen 14

6.3 Netzanschluss 18

6.4 Akkubetrieb (Option).... 18

6.5 Anschluss von Peripheriegeräten.... 18

6.6 Erstinbetriebnahme 18

6.7 Justierung 19

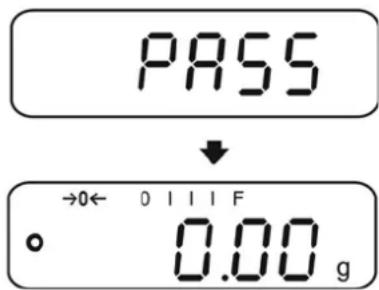

6.7.1 Manuelle interne Justierung durch Tastendruck 19

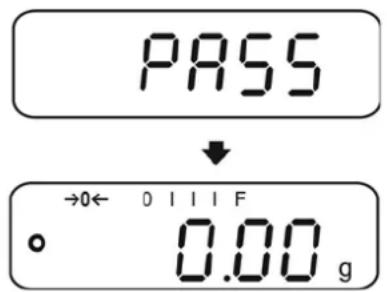

6.7.2 Automatische interne Justierung 20

6.8 Eichung....21

7 Betrieb 22

7.1 Einschalten 22

7.2 Ausschalten 22

7.3 Nullstellen 22

7.6 Prozentbestimmung....23

7.7 Stückzählen 24

7.8 Manuelles Summieren....25

7.9 Automatisches Summieren....28

8 Menü 30

8.1 Navigation im Menü 30

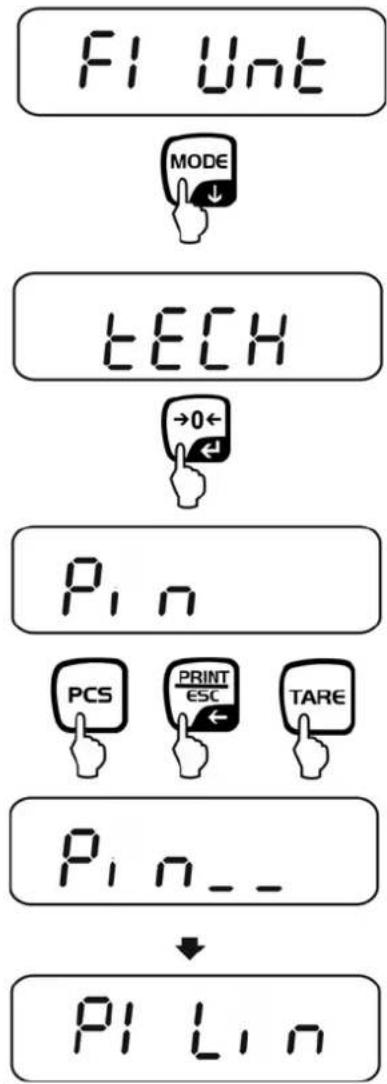

8.2 Einstieg ins Technikmenü....31

8.3 Übersicht.... 32

9 Schnittstellen 35

9.1 Technische Daten 35

9.2 Drucker Betrieb (RS 232) 36

9.3 Ausgabeprotokoll (Kontinuierliche Ausgabe) 37

10 Wartung, Instandhaltung, Entsorgung.... 37
10.1 Reinigen....37
10.2 Wartung, Instandhaltung 37
10.3 Entsorgung 37
11 Fehlermeldungen 38
12 Kleine Pannenhilfe 39
13 Konformitätserklärung 40

1 Technische Daten

KERN	EWJ 300-3	EWJ 300-3H	EWJ 3000-2
Ablesbarkeit (d)	0,001 g	0,001 g	0,01 g
Wägebereich (Max)	300 g	300 g	3000 g
Reproduzierbarkeit	0,001g	0,001g	0,02 g
Linearität	±0,003 g	±0,003 g	±0,05 g
Kleinstes Teilegewicht bei Stückzählung	2 mg	2 mg	20 mg
Referenzstückzahlen bei Stückzählung	10, 20, 50, 100, 200
Wägeeinheiten	g, ct, dwt, lb, mo, oz, ozt, tl (HK), tl (Singap., Malays), tl (Tw)
Justierung	intern
Anwärmzeit	2 Stunden
Einschwingzeit (typisch)	3 sec.
Betriebstemperatur	+ 5°C .... + 40°C
Luftfeuchtigkeit	max. 80 % (nicht kondensierend)
Abmessungen komplett montiert (Windschutz) (B x T x H) mm	220 x 315 x 180	220 x 315 x 321	220 x 315 x 180
Abmessungen Gehäuse (B x T x H) mm	220 x 315 x 95
Abmessungen Windschutz innen (B x T x H) mm	145 x 160 x 80	155 x 175 x 217	-
Abmessungen Windschutz außen (B x T x H) mm	158 x 143 x 82	180 x 191 x 230	-
Wägeplatte Edelstahl (mm)	∅ 80		∅ 120
Gewicht kg (netto)	2200 g	2560 g	2900 g
Eingangsspannung Waage	12 V / 2500 mA
Akku (Option)	Betriebsdauer – Hinterleuchtung an 10 h
	Betriebsdauer – Hinterleuchtung aus 15 h
	Ladezeit 4h
Schnittstellen	RS-232
	USB
KERN	EWJ 600-2M	EWJ 600-2SM
Ablesbarkeit (d)	0,01 g	0,01 g
Wägebereich (Max) 600 g 600 g
Reproduzierbarkeit	0,01 g	0,01 g
Linearität	± 0,03 g	± 0,03 g
Eichwert (e) 100 mg 100 mg
Eichklasse	II	II
Mindestgewicht (min)	500 mg	500 mg
Kleinstes Teilegewicht bei Stückzählung	20 mg 20 mg
Referenzstückzahlen bei Stückzählung	10, 20, 50, 100, 200
Wägeeinheit	g	g
Justierung	intern
Anwärmzeit	2 Stunden	2 Stunden
Einschwingzeit (typisch) 3 sec.
Betriebstemperatur	+ 5°C .... + 40°C
Luftfeuchtigkeit	max. 80 % (nicht kondensierend)
Abmessungen komplett montiert (Windschutz), (B x T x H) mm	220 x 315 x 180	220 x 315 x 180
Abmessungen Gehäuse (B x T x H) mm	220 x 315 x 95
Abmessungen Windschutz innen (B x T x H) mm	145 x 160 x 80	145 x 160 x 80
Abmessungen Windschutz außen (B x T x H) mm	158 x 143 x 82	158 x 143 x 82
Wägeplatte Edelstahl (mm)	∅ 120	∅ 120
Gewicht kg (netto)	2560 g	2560 g
Eingangspannung Waage	12 V / 2500 mA
Akku (Option)	Betriebsdauer – Hinterleuchtung an 10 h
	Betriebsdauer – Hinterleuchtung aus 15 h
	Ladezeit 4h
Schnittstellen	RS-232	-
	USB -
KERN	EWJ 6000-1M	EWJ 6000-1SM
Ablesbarkeit (d)	0,1 g	0,1 g
Wägebereich (Max)	6000 g	6000 g
Reproduzierbarkeit	0,1 g	0,1 g
Linearität ± 0,3 g ± 0,3 g
Eichwert (e) 1 g 1 g
Eichklasse	II	II
Mindestgewicht (min)	5 g	5 g
Kleinstes Teilegewicht bei Stückzählung	20 mg	20 mg
Referenzstückzahlen bei Stückzählung	10, 20, 50, 100, 200
Wägeeinheit	g	g
Justierung	intern
Anwärmzeit	2 Stunden	2 Stunden
Einschwingzeit (typisch)	3 sec.
Betriebstemperatur	+ 5°C .... + 40°C
Luftfeuchtigkeit	max. 80% (nicht kondensierend)
Abmessungen komplett montiert (Windschutz), (B x T x H) mm	--
Abmessungen Gehäuse (B x T x H) mm	220 x 315 x 95
Abmessungen Windschutz innen (B x T x H) mm	--
Abmessungen Windschutz außen (B x T x H) mm	--
Wägeplatte Edelstahl (mm)	155 x 145	155 x 145
Gewicht kg (netto)	2900 g	2900 g
Eingangspannung Waage	12 V / 2500 mA
Akku (Option)	Betriebsdauer – Hinterleuchtung an 10 h
	Betriebsdauer – Hinterleuchtung aus 15 h
	Ladezeit 4h
Schnittstellen	RS-232	-
	USB	-

2 Geräteübersicht

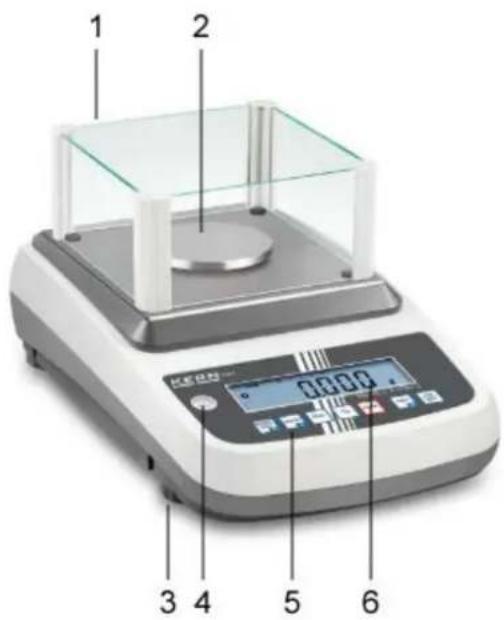

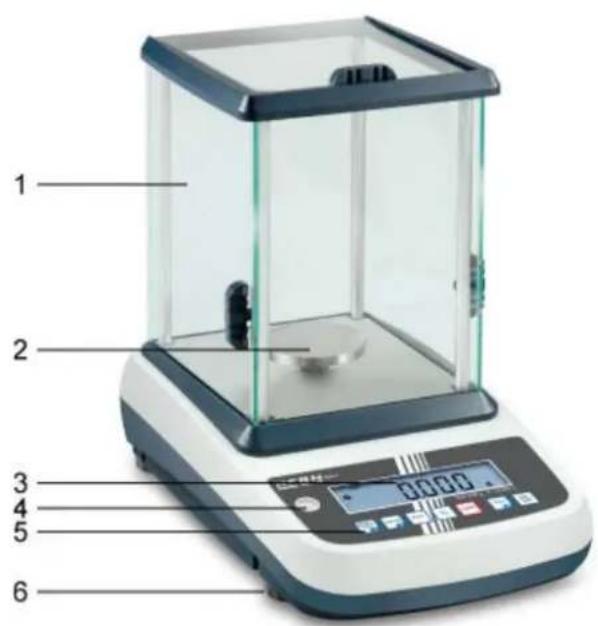

Beispiel EWJ 300-3 / EWJ 600-2M:

1. Windschutz
2. Wägeplatte
3. Fußschraube
4. Libelle
5. Tastatur
6. Anzeige

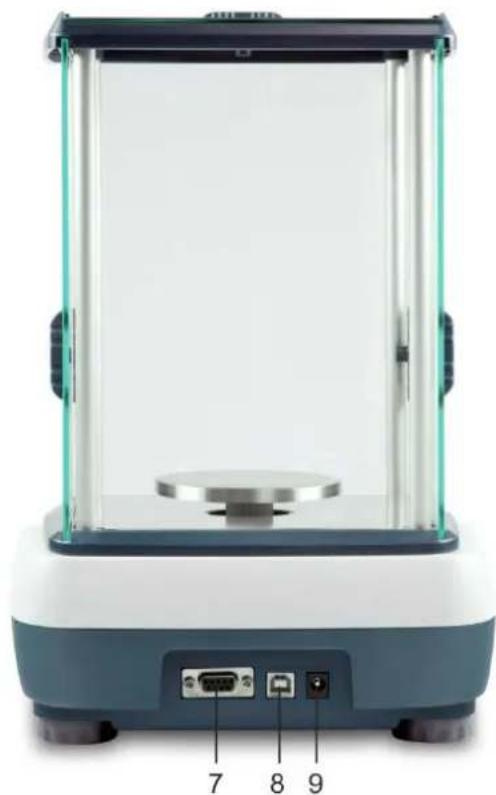

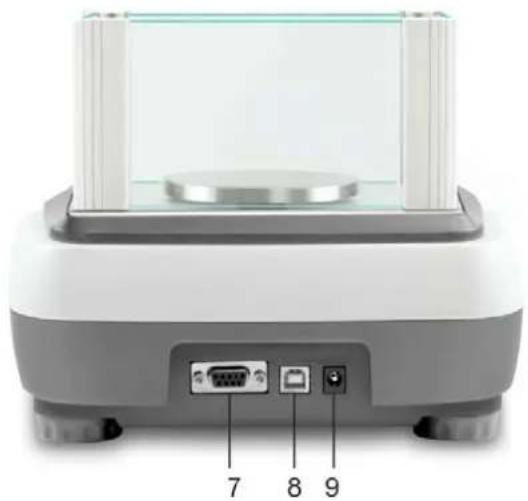

7. RS-232
8. USB
9. Anschluss Netzgerät
10. Akkufach
11. Transportsicherungen
12. Justierschalter

Beispiel EWJ 300-3H:

1. Windschutz
2. Wägeplatte
3. Anzeige
4. Libelle
5. Tastatur
6. Fußschraube
7. RS-232
8. USB
9. Anschluss Netzgerät
10. Akkufach
11. Transportsicherungen
12. Justierschalter

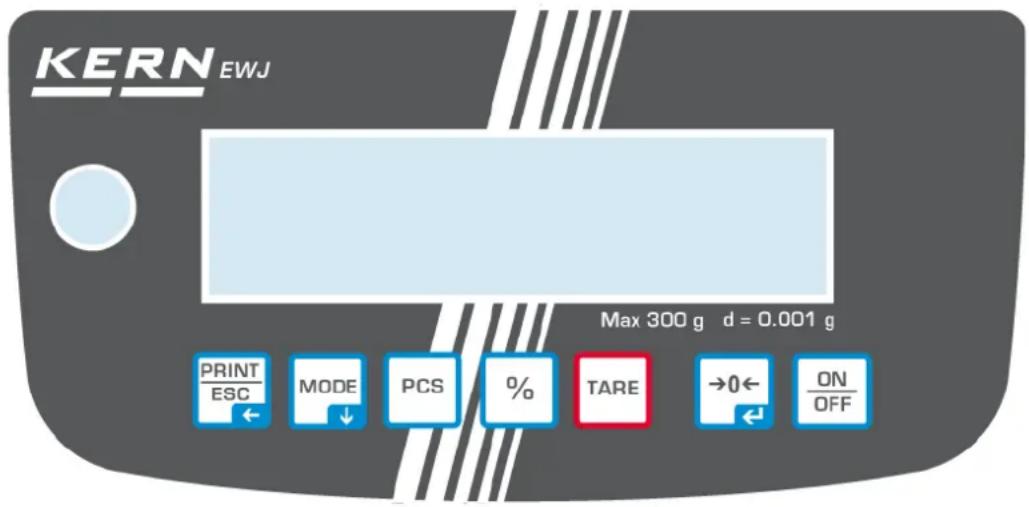

2.1 Tastaturübersicht

Taste	Funktion	Funktion im Menü
	Wägedaten über Schnittstelle übermitteln	Menü verlassen / zurück in den Wägemodus
	Wägeeinheit umschalten	Im Menü vorwärts blättern
	StückzählenSummenspeicher löschen
	ProzentbestimmungInterne Justierung starten (langer Tastendruck)
	Tarieren
	Nullstellen	Gewählte Einstellung übernehmen
	Ein-/Ausschalten

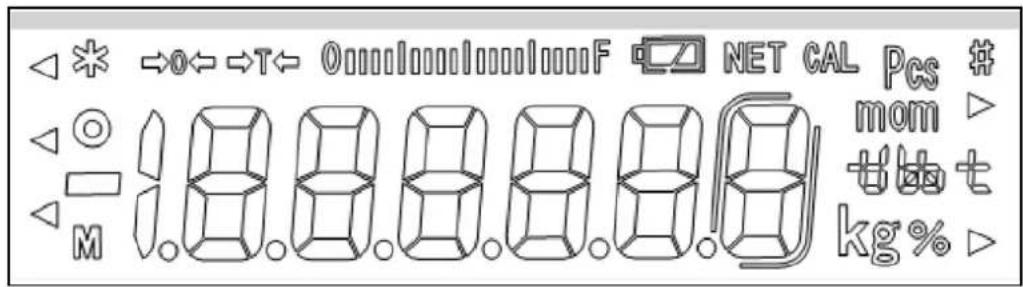

2.2 Anzeigenübersicht

→0←	Nullanzeige
→T←	Der angezeigt Gewichtswert ist ein Netto-Gewichtswert
0000100010001000F	KapazitätsanzeigeDie Bargraph-Anzeige läuft von links nach rechts und schreitet in gleichem Maße voran, wie die Waage belastet wird. Seine volle Breite erreicht er bei Höchstlast.Damit wird die aktuelle Belegung des Wägebereiches analog angezeigt.
o	Stabilitätsanzeige
Pcs Indikator für Zählen
% Indikator für Prozentbestimmung
	Aktuell gewählte Gewichtseinheit
	Ladezustand des Akkus (Voraussetzung Menüeinstellung „P9batt on“, s. Kap. 8.2).
	Die Anzahl der Segmente gibt Auskunft über den Ladezustand des Akkus.
leer

3 Grundlegende Hinweise

3.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

3.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.)

Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen.

Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden.

Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt.

Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen.

Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

3.3 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung
• Verwendung außerhalb der beschriebenen Anwendungen
  • Veränderung oder Öffnen des Gerätes
• mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten, natürlichem Verschleiß und Abnützung
• nicht sachgemäße Aufstellung oder elektrische Installation
• Überlastung des Messwerkes

3.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditierten DKD-Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

4 Grundlegende Sicherheitshinweise

4.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

4.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.

5 Transport und Lagerung

5.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

5.2 Verpackung / Rücktransport

⇒ Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren.
⇒ Für den Rücktransport ist nur die Originalverpackung zu verwenden.
→ Vor dem Versand alle angeschlossenen Kabel und losen / beweglichen Teile trennen.
→ Evtl. vorgesehene Transportsicherungen wieder anbringen.
⇒ Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern.

6 Auspacken, Aufstellung und Inbetriebnahme

6.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden.

Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen.

Beachten Sie deshalb am Aufstellort folgendes:

• Waage auf eine stabile, gerade Fläche stellen;
• extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der Heizung oder direkte Sonneneinstrahlung vermeiden;
• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;
• Erschütterungen während des Wägens vermeiden;
• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;
• Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.
• statische Aufladung von Wägegut, Wägebehälter vermeiden.

Beim Auftreten von elektromagnetischen Feldern (z.B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.

6.2 Auspacken, Lieferumfang

Gerät und Zubehör aus der Verpackung nehmen, Verpackungsmaterial entfernen und am vorgesehenen Arbeitsplatz aufstellen. Überprüfen, ob alle Teile des Lieferumfangs vorhanden und unbeschädigt sind.

6.2.1 Lieferumfang / Serienmäßiges Zubehör:

• Waage, s. Kap. 2
• Netzadapter
• Arbeitsschutzhaube
• Betriebsanleitung
• Transportsicherung
  • Glaswindschutz nur Modelle EWJ 300-3, EWJ 300-3H, EWJ 600-2M, EWJ 600-2SM

6.2.2 Aufstellen/Transportsicherung entfernen

Zur Genauigkeit der Wägeresultate von hochauflösenden Präzisionswaagen trägt der richtige Standort entscheidend bei (s. Kap. 6.1).

⇒ Schraube bis auf Anschlag nach links drehen

Wägeplatte und ggf. Windschutz installieren.

Wägeplatte wie folgt montieren:

Modelle EWJ-300:

Halterung Wägeplatte aufsetzen
Schraube mit Innensechskant vorsichtig eindrehen und Halterung Wägeplatte damit fixieren
Wägeplatte aufsetzen

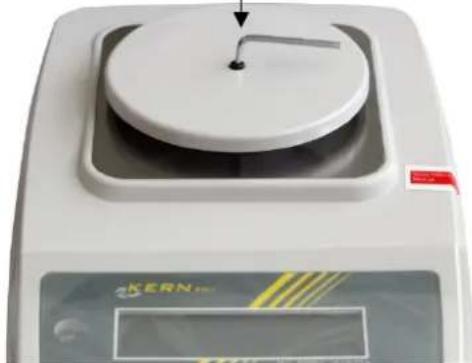

Modelle EWJ-600-2M\_EWJ-3000-2:

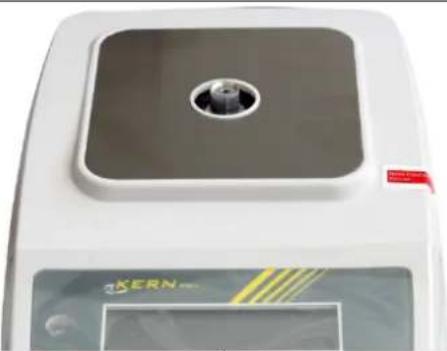

Halterung Wägeplatte aufsetzen
Schraube mit Innensechskant vorsichtig eindrehen und Halterung Wägeplatte damit fixieren

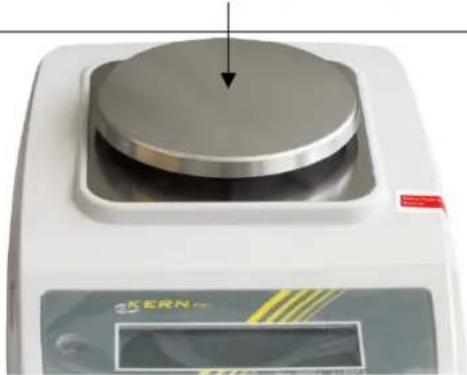

Wägeplatte aufsetzen

Modelle EWJ-6000:

Wägeplatte aufsetzen
Darauf achten dass die schräge Seite nach vorne zeigt
Schraube mit Innensechskant vorsichtig eindrehen und Wägeplatte damit fixieren

⇒ Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im vorgeschriebenen Kreis befindet.

→ Nivellierung regelmäßig überprüfen

6.3 Netzanschluss

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen.

Nur KERN-Originalnetzgeräte verwenden. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

6.4 Akkubetrieb (Option)

Der Akku sollte vor der ersten Benutzung mindestens 12 Stunden über das Netzteil geladen werden.

Die LED-Anzeige informiert über den Ladezustand des Akkus.

Spannung unter das vorgeschriebene Minimum abgefallen.

Kapazität des Akkus bald erschöpft.

Akku ist vollständig geladen

Zur Schonung des Akkus kann die ständige Hinterleuchtung der Anzeige im Menüpunkt „F2 bl“ ausgeschaltet werden, siehe Kap. 8.2.

6.5 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt.

6.6 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur (siehe Anwärmzeit Kap.1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie) angeschlossen sein.

Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.

6.7 Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jedes Anzeigegerät mit angeschlossener Wägeplatte – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn das Wägesystem nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, das Anzeigegerät auch im Wägebetrieb periodisch zu justieren.

- Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabilisierung ist erforderlich.

6.7.1 Manuelle interne Justierung durch Tastendruck

⇒ Im Wägemodus [%] solange gedrückt halten bis „CAL“ angezeigt wird

≡CAL≡

Das Motorengeräusch des Ladesystems für das interne Justiergeweicht ist hörbar, die interne Justierung wird gestartet. Nach erfolgreicher Justierung wird „PASS“ angezeigt. Die Waage kehrt automatisch in den Wägemodus zurück.

6.7.2 Automatische interne Justierung

Die automatische Justierung wird durchgeführt:

• wenn die Waage aus- und eingeschaltet wird.
  • nach Ablauf eines Zeit-Intervalls

Nach Ablauf eines im Menü (F5 HoUr, s. Kap. 8.3) festgelegten Zeitintervalls (wählbar 1 – 8 Std.) wird die interne Justierung automatisch gestartet.

ECALE

Das Motorengeräusch des Ladesystems für das interne Justiergeweicht ist hörbar, die interne Justierung wird gestartet. Nach erfolgreicher Justierung wird „PASS“ angezeigt. Die Waage kehrt automatisch in den Wägemodus zurück.

Nach der EU-Richtlinie 2014/31/EU müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich):

a) Im geschäftlichen Verkehr, wenn der Preis einer einer Ware durch Wägung bestimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor.
c) Zu amtlichen Zwecken
d) bei der Herstellung von Fertigpackungen

Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt.

Eichhinweise:

Für die in den technischen Daten als eichfähig gekennzeichnete Waagen liegt eine EU Bauartzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen Bereich eingesetzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden.

Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen

Bestimmungen der Länder. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre.

Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!

Die Eichung der Waage ist ohne die Siegelmarken ungültig.

Bei Waagen mit Bauartzulassung weisen die angebrachten Siegelmarken darauf hin, dass die Waage nur durch geschulte und autorisierte Fachkräfte geöffnet und gewartet werden darf. Bei zerstörten Siegelmarken erlischt die Eichgültigkeit. Die nationalen Gesetze und Vorschriften sind einzuhalten. In Deutschland ist eine Nacheichung erforderlich.

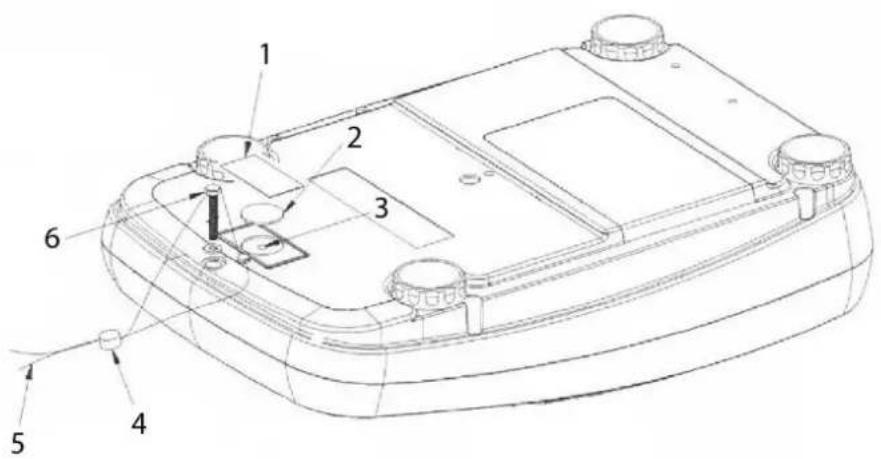

Position Siegelmarken und Justierschalter:

1. Selbstzerstörende Siegelmarke
2. Abdeckung Justierschalter
3. Justierschalter
4. Plombe
5. Eichdraht
6. Gehäuseschraube

7 Betrieb

7.1 Einschalten

ON drucken.

Die Anzeige leuchtet auf und das Motorengeräusch des Ladesystems für das interne Justiergeweicht ist hörbar.

Die Waage führt einen Selbsttest durch, die Höchstlast und Software Version werden ebenfalls kurz angezeigt, gefolgt von der internen Justierung. Während dieses Vorgangs erscheint „CAL“ in der Anzeige.

Sobald die Gewichtsanzeige erscheint, ist die Waage wägebereit.

⇒ ON DPT drücken, die Anzeige erlischt.

7.3 Nullstellen

Nullstellen korrigiert den Einfluss leichter Verschmutzungen auf der Wägeplatte.

→ Waage entlasten
→ →0← drücken, die Nullanzeige und der Indikator →0← erscheinen.

1. Wägegut auflegen.
2. Stabilitätsanzeige ☐ abwarten.
3. Wägeergebnis ablesen.

Überlast-Warnung

Überlastungen des Gerätes über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Das Gerät könnte hierdurch beschädigt werden.

Die Überschreitung der Höchstlast wird mit der Anzeige „----“ und einem Signalton angezeigt. Wägesystem entlasten bzw. Vorlast verringern.

7.5 Wägen mit Tara

⇒ Leeren Wägebehälter auflegen. Stabilitätsanzeige abwarten, dann TARE drücken. Die Nullanzeige erscheint. Das Gewicht des Gefäßes ist nun intern gespeichert.
Wägegut einwiegen, das Nettogewicht wird angezeigt.

• Die Waage kann immer nur einen Tarawert speichern.
- Bei entlasteter Waage wird der gespeicherte Tarawert mit negativem Vorzeichen angezeigt.
- Zum Löschen des gespeicherten Tarawertes Wägeplatte entlasten und TARE drückent.
- Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen). Die Grenze ist dann erreicht, wenn der Tarierbereich ausgelastet ist.

7.6 Prozentbestimmung

Das Prozentwägen ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht.

Sollgewicht setzen

⇒ Sollgewicht (Referenzgewicht, das 100 % entspricht) auflegen.
⇒ Stabilitätsanzeige abwarten, dann [%] drücken. 100% wird angezeigt.

Prozentwägen/Umschalten

⇒ Wägegut auflegen. Das Gewicht des Wägeguts wird in Prozent, bezogen auf das Sollgewicht angezeigt.

⇒ ⚠️ drücken, das Gewicht des Wägeguts wird in der aktuellen Wägeeinheit z. B. Gramm angezeigt.

7.7 Stückzählen

Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zählenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des berechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchgeführt.

Hier gilt:

Je höher die Referenzstückzahl, desto größer die Zählgenauigkeit.

Referenz setzen

⇒ PCS drücken, die aktuelle Referenzstückzahl (z. B. 10) und der Indikator Pcs werden angezeigt.

⇒ Mit MODE gewünschte Referenzstückzahl (z.B. 100) einstellen, wählbar SP 10, SP 20, SP 50, SP100, SP 200.

So viele Zählteile (z.B. 100 Stück) auflegen, wie die eingestellte Referenzstückzahl verlangt und mit hestätigen. Die Waage errechnet das Referenzgewicht (Durchschnittsgewicht je Teil). Die aktuelle Stückzahl (z.B. 100 Stück) wird angezeigt.

Referenzgewicht abnehmen. Ab hier befindet sich die Waage im Stückzählmodus und zählt alle Teile, die sich auf der Wägeplatte befinden.

Umschalten zwischen Stückzahl- und Gewichtsanzeige

⇒ Wägegut auflegen und Stückzahl ablesen.
⇒ PCS drücken, das Gewicht wird angezeigt.

7.8 Manuelles Summieren

Mit dieser Funktion werden die einzelnen Wägewerte durch Drücken von den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben.

Die Summierfunktion ist bei Menüeinstellung „SALE-Mode no“ aktiv, s. Kap. 8.2.

• Menüeinstellungen, s. Kap. 8.2: „F3 COM“ ⇒ „S 232“ ⇒ „P Prt“ „SALE n“
  • Die Summierfunktion ist nicht aktiv, wenn das Gewicht unter 20d liegt.

Summieren:

⇒ Wägegut A auflegen, z. B. 100 g.

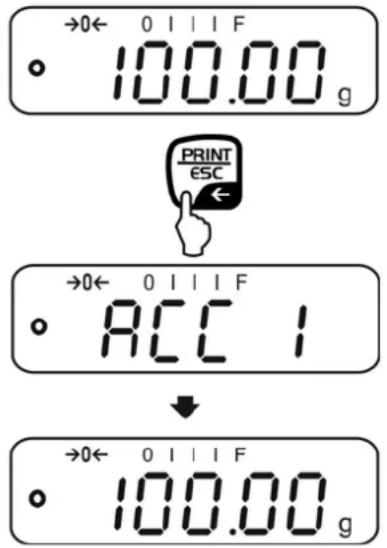

Stabilitätsanzeige abwarten, dann 📄 drücken. Der Gewichtswert wird gespeichert und bei Anschluss eines optionalen Druckers ausgegeben. . Die Anzahl Wägungen gefolgt vom Gesamtgewicht werden angezeigt.

⇒ Wägegut abnehmen. Weiteres Wägegut kann erst addiert werden, wenn die Anzeige ≤ Null.

⇒ Wägegut B auflegen, z. B. 200 g.

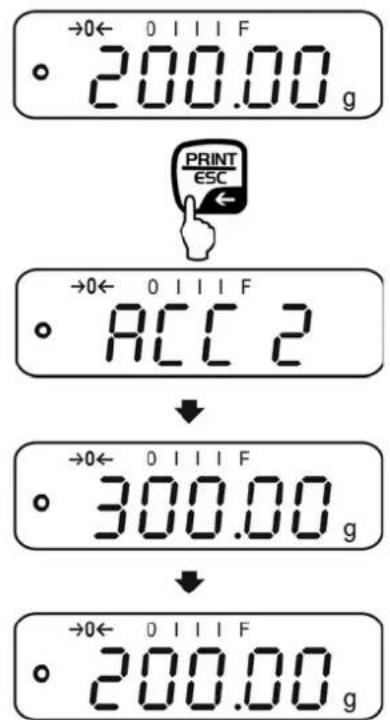

Stabilitätsanzeige abwarten, dann 📄 drücken. Der Gewichtswert wird in den Summenspeicher addiert und ausgegeben. Die Anzahl Wägungen gefolgt vom Gesamtgewicht werden 2 s lang angezeigt. Danach wird der aktuelle Gewichtswert angezeigt.

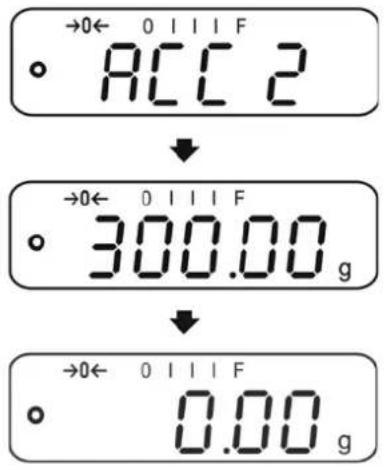

Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren. Darauf achten, dass das Wägesystem zwischen den einzelnen Wägungen entlastet werden muss.

Dieser Vorgang kann 99-mal bzw. so oft wiederholt werden bis die Kapazität des Wägesystem erschöpft ist.

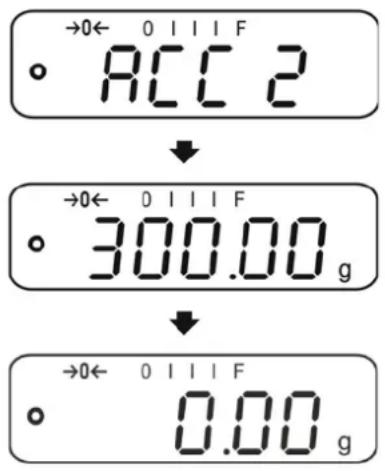

Summe „Total“ anzeigen und ausgeben:

⇒ Bei entlasteter Waage (Nullanzeige) 📄 drücken, die Anzahl Wägungen gefolgt vom Gesamtgewicht werden 2 sec. lang angezeigt und bei Anschluss eines optionalen Druckers ausgegeben

Summenspeicher löschen:

⇒ Bei Anzeige „Summe „Total“ PCS drücken. Die Daten im Summenspeicher werden gelöscht.

Ausdruckbeispiel (KERN YKB-01N):

1:	100.00 g
G:	100.00 g
2:	200.00 g
G:	200.00 g
1-2:	300.00 g

Erste Wägung

Zweite Wägung

Gesamtsumme von Wägungen 1 bis 2

7.9 Automatisches Summieren

Mit dieser Funktion werden die einzelnen Wägewerte ohne Drücken von automatisch beim Entlasten der Waage in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben.

Die Summierfunktion ist bei Menüeinstellung „SALE-Mode no“ aktiv, s. Kap. 8.2.

• Menüeinstellungen, Kap. 8.2: „F3 COM“ ⇒ „S 232 ⇒ „P AUto“ „SALE n“
  • Die Summierfunktion ist nicht aktiv, wenn das Gewicht unter 20d liegt.

Summieren:

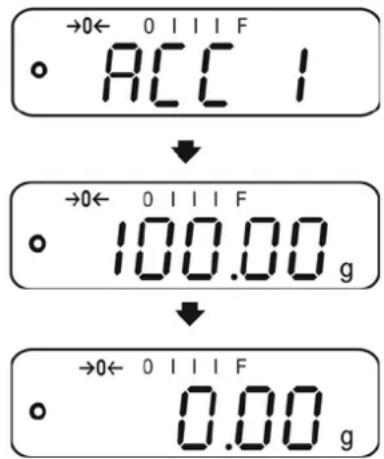

⇒ Wägegut A auflegen, z. B. 100 g. Nach erfolgter Stillstandskontrolle ertönt ein Signalton.

Wägegut abnehmen. Der Wägewert wird in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben.

⇒ Weiteres Wägegut kann erst addiert werden, wenn die Anzeige ≤ Null.
⇒ Wägegut B auflegen, z. B. 200 g. Nach erfolgter Stillstandskontrolle ertönt ein Signalton.

Wägegut abnehmen. Der Wägewert wird in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben. Die Anzahl Wägungen gefolgt vom Gesamtgewicht werden 2 sec. lang angezeigt.

Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren. Darauf achten, dass das Wägesystem zwischen den einzelnen Wägungen entlastet werden muss.

Dieser Vorgang kann 99-mal bzw. so oft wiederholt werden bis der Kapazität des Wägesystem erschöpft ist.

Anzeigen und löschen der Wägedaten, sowie Ausdruckbeispiel siehe Kap. 7.9.

8 Menü

8.1 Navigation im Menü

Menü aufrufen	→ Waage einschalten und während des Selbsttests drücken. Der erste Menüpunkt „F1 Unt,“ wird angezeigt.
Menüpunkt anwählen	→ Mit lassen sich die einzelnen Menüpunkte der Reihe nach anwählen.
Einstellung anwählen	→ Ausgewählten Menüpunkt mit bestätigen. Die aktuelle Einstellung wird angezeigt.
Einstellungen ändern	→ Mit kann in die verfügbaren Einstellungen umgeschaltet werden.
Einstellung bestätigen/Menuverlassen	→ Entweder mit speichern oder mit verwerfen.
Zurück in den Wägemodus	→ Zum Verlassen des Menüs wiederholt drücken.

8.2 Einstieg ins Technikmenü

Der Zugang zum Technikmenü „tECH“ ist mit der Tastenkombination

Bei Waagen mit Bauartzulassung muss bei Anzeige „tECH“ die Siegelmarke zerstört der Justierschalter betätigt werden. Position des Justierschalters s. Kap. 6.11

Achtung:

Nach Zerstörung der Siegelmarke muss die Waage durch eine autorisierte Stelle neu geeicht und eine neue Siegelmarke angebracht werden, bevor es wieder in eichpflichtige Anwendungen verwendet werden darf.

8.3 Übersicht

Werkseinstellungen sind mit * gekennzeichnet.

Menüblock	Menüpunkt		Verfügbare Einstellungen / Erklärung
F1 UntWägeeinheiten	Nicht dokumentiert
F2 blHinterleuchtung der Anzeige	EL AU*		Automatische Hinterleuchtung nur bei Belastung der Wägeplatte oder Tastendruck.
	EL on		Hinterleuchtung der Anzeige ständig eingeschaltet
	EO oFF Hinterleuchtung der Anzeige ausgeschaltet
F3 ComSchnittstellenparameter	S 232S USb	Mit Schnittstelle wählen: RS232 oder USB
		P Prt*	Ausgabe eines stabilen Wägewertes nach Drücken von Manuelles Summieren (bei Menüeinstellung „SALE no“), s. Kap. 7.9.Nach Drücken von der Wägewert in den Summenspeicher addiert und ausgegeben.
		P Cont	Kontinuierliche Datenausgabes. Kap. 9.3
		P AUto	Automatisches Summieren (bei Menüeinstellung „SALE no“), s. Kap. 7.10.Mit dieser Funktion werden die einzelnen Wägewerte automatisch beim Entlasten der Wage in den Summenspeicher addiert und ausgegeben.
		wirel	Nicht dokumentiert
		P ASK	Fernsteuerbefehle
			Befehl	Funktion
			S	Stabiler Wägewert für das Gewicht wird über Schnittstelle gesendet
			W	Wägewert für das Gewicht (stabil oder instabil) wird über Schnittstelle gesendet
			T	Es werden keine Daten gesendet, die Waage führt die Tara-Funktion aus.
			Z	Es werden keine Daten gesendet, die Null-Anzeige erscheint.
			P	Stückzahl wird über Schnittstelle gesendet
		Auswahl mit ätigen
		b 600↓b 9600*	Baudrate600, 1200, 2400, 4800, 9600*wählbar.
		Auswahl mit ätigen
		tP Standarddruckereinstellung
		LP 50 Nicht dokumentiert
		Auswahl mit ätigen
		Eng*	Standardeinstellung Englisch.wird nur bei Einstellung „LP 50“ angezeigt
		chi	Nicht dokumentiert
F4 SPDAnzeigengeschwindigkeit	SPd L	Eichfähig:„Low“ - niedrig		Nicht-eichfähig:SPd 1
	SPd n	„Normal“ - normal		SPd 2
	SPd H	„High“ - hoch SPd 3
				SPd 4
F5 HoUr	oFF	Automatische Justierung ausgeschaltet
	1 HoUr↓8 HoUr	Zeitintervall nach dem die automatische Justierung startet, wählbar 1, 2, 3,4, 5, 6, 7, 8 Stunden.
P6 bAtt	bAttoF	Ladezustandsanzeige „Akku“ ausblenden
	bAtton	Ladezustandsanzeige „Akku“ anzeigen
SALE m	SALE n	Sale mode no
		EWJ 300-3: d = 0.001 g	EWJ 600-2M: d = 0.01 g	EWJ 6000-1M: d = 0.1 g
	SALE y	Sale mode yes
		EWJ 300-3: d = 0.01 g	EWJ 600-2M: d = 0.1 g	EWJ 6000-1M: d = 1 g
	Der SALE mode ist bei Waagen mit Bauartzulassung gesperrt.Um die Zugriffssperre aufzuheben muss die Siegelmarke zerstört der Justierschalter betätigt werden. Position des Justierschalters siehe Kap.6.11Achtung:Nach Zerstörung der Siegelmarke muss die Waage durch eine autorisierte Stelle neu geeicht und eine neue Siegelmarke angebracht werden, bevor es wieder in eichpflichtige Anwendungen verwendet werden darf.

tECHPin	Technikmenü, s. Kap. 8.2Bei Anzeige „Pin“, Print nacheinander drücken der erste Menüblock „P1 Lin“ wird angezeigt.
P1 Lin Linearisierung (nicht dokumentiert)
P2 CAL	Justierung (nicht dokumentiert)
P3 Cnt XXXXXX		Anzeige Interne Auflösung
P4 A 2n	A2 oFF Automatische Nullpunktkorrektur ausgeschaltet
	A2n 0.5d	Automatische Nullpunktkorrektur (Autozero) bei Änderung der Anzeige, Digits wählbar (0.5d, 1d, 2d, 4d)
	A2n 1d
	A2n 2d*
	A2n 4d
P5 GrA	XXXXXX	Lokale Gravitationskonstante (nicht dokumentiert)
P6 CAP	XXXX Kapazität (Max.)

9 Schnittstellen

(außer Modelle EWJ-SM)

Über die Schnittstellen können Wägedaten mit angeschlossenen Peripheriegeräten ausgetauscht werden.

RS 232 Schnittstelle	USB-Schnittstelle für PC-Anschluss
Menüeinstellung, s. Kap. 8.2: „F3 COM“ ⇒ „S 232“	Menüeinstellung, s. Kap. 8.2: „F3 COM“ ⇒ „USB“
Geeignete Peripheriegeräte:• Drucker• PC	Geeignete Peripheriegeräte:• PCAm PC wird ein virtueller COM-Port eingerichtet, der von der PC-Software (z. B. KERN Balance Connection) erkannt und angesprochen wird.
iWir empfehlen das USB-Schnittstellen-Set KERN DBS A02 (Lieferumgang: USB-Kabel, Treiber CD, Software Balance Connection.)Informationen sind auf der KERN- Hompage (www.kern-sohn.com) verfügbar.

Für die Kommunikation zwischen Waage und Peripheriegeräte müssen folgende Bedingungen erfüllt sein:

• Waage mit einem geeigneten Kabel mit der Schnittstelle des Peripheriegerätes verbinden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt.
• Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Peripheriegerät müssen übereinstimmen.

9.1 Technische Daten

Anschluss (RS 232) 9 pin d-Subminiaturbuchse

Pin 2 Eingang

Pin 3 Ausgang

Pin 5 Signalerde

Baud-Rate

600/1200/2400/4800/9600 wählbar

Parität 8 bits, keine Parität

9.2 Drucker Betrieb (RS 232)

Ausdruckbeispiele (KERN YKB-01N)

1. Menüeinstellung F3 COM „P Prt“

Bruttogewicht	G: 300.00g
Nettogewicht	N: 100.0g
Prozentbestimmung	PERC: 50.01 %
Stückzählen PCS	20PCSUW: 5.00027gG: 100g
Summieren	1: 49.99gG: 49.99g1: 49.99gG: 49.99g3: 149.99gG: 149.99g1-3 299.97g

1. Menüeinstellung F3 COM „P Cont“

Wägewerte ≤ Null werden über die Schnittstelle nicht ausgegeben.

9.3 Ausgabeprotokoll (Kontinuierliche Ausgabe)

,

/ -

k

g

CR

LF

-HEADER1-

-HEADER2-

-WEIGHT-

-WEIGHT UNIT-

HEADER1: ST = Stabil, US = Instabil

10 Wartung, Instandhaltung, Entsorgung

Vor allen Wartungs-, Reinigungs- und Reparaturarbeiten das Gerät von der Betriebsspannung trennen.

10.1 Reinigen

Keine aggressiven Reinigungsmittel (Lösungsmittel o.ä.) benutzen, sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Darauf achten, dass keine Flüssigkeit in das Gerät eindringt. Mit einem trockenen, weichen Tuch nachreiben.

Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden.

Verschüttetes Wägegut sofort entfernen.

10.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden.
→ Vor dem Öffnen vom Netz trennen.

10.3 Entsorgung

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalen oder regionalen Recht des Benutzerortes durchzuführen.

11 Fehlermeldungen

Fehler-meldung	Beschreibung Mögliche Ursach	chen /Fehler beheben
Err lo Justiergewicht zu gering		Justiergewicht überprüfen undJustierung erneut durchführen
Err hi Justiergewicht zu groß
Err 3 Justierfehler
Err 4	Fehler Nullstellbereich	Nullstellbereich beim EinschaltenüberschrittenWägeplatte entlasten
Err 6	A/D-Wandler Wert	Wägeplatte entlastenÜberprüfen, ob die Wägeplatte korrektaufliegtÜberprüfen, ob die Lastzelle korrektangeschlossen ist
Err 7	Fehler beim Prozentwägen	Referenzgewicht zurProzentbestimmung muss >0.5 d sein
Err 19 Nullpunktdrift		Zusätzliche Vorlasten (Gefäße)entfernen.Justage der Waage
Err E	Eprom Fehler	Eprom Speicher überprüfen
----	Max-Last überschritten	Gewicht verringern bzw. Wägeplatteentlasten

12 Kleine Pannenhilfe

Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden.

Hilfe:

Störung Mögliche Ursache

Die Gewichtsanzeige leuchtet nicht.

• Die Waage ist nicht eingeschaltet.
• Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt).
• Die Netzspannung ist ausgefallen.

Die Gewichtsanzeige ändert sich fortwährend

• Luftzug/Luftbewegungen
  • Vibrationen des Tisches/Bodens
  • Die Wägeplatte hat Berührung mit Fremdkörpern.
• Elektromagnetische Felder / Statische Aufladung (anderen Aufstellort wählen / falls möglich, störendes Gerät ausschalten)

Das Wägeergebnis ist offensichtlich falsch

• Die Waagenanzeige steht nicht auf Null
• Die Justierung stimmt nicht mehr.
• Die Waage steht nicht eben.
- Es herrschen starke Temperaturschwankungen.
• Die Anwärmzeit wurde nicht eingehalten.
- Elektromagnetische Felder / Statische Aufladung (anderen Aufstellort wählen / falls möglich, störendes Gerät ausschalten)

Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.

13 Konformitätserklärung

Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter:

www.kern-sohn.com/ce

i Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten.

KERN EWJ

Version 1.7 2019-06

Operating manual

Precision balance

Contents

1 Technical data.... 4

2 Appliance overview 7

2.1 Keyboard overview 9

2.2 Overview of display 10

3 Basic Information (General).... 11

3.1 Proper use....11

3.2 Improper Use....11

3.3 Warranty 11

„SALE-Mode no“, see chap. 8.2.

„F3 COM“ ⇒ „S 232“ ⇒ „P Prt“

„SALE n“

„F3 COM“ ⇒ „S 232“ ⇒ „P Prt“

„SALE n“

(sauf modelles EWJ-SM)
