BEDIENUNGSANLEITUNG FBK 62 A EINHELL

Art.-Nr.: 36.806.10 I.-Nr.: 01014

Art.-Nr.: 36.806.60 I.-Nr.: 01014

1 7 6 5 8

2 1 3 2 8 7 6 5

2

3 7 5 4 6 8

1 St. Klappfrühbeet montiert
1 St. Kunststoffmontageset ET-Nr.: 36.804.10.01.021 (4 Montageecken, 4 Erdanker, 6 Klipse, 2 Deckel-Eckstücke)

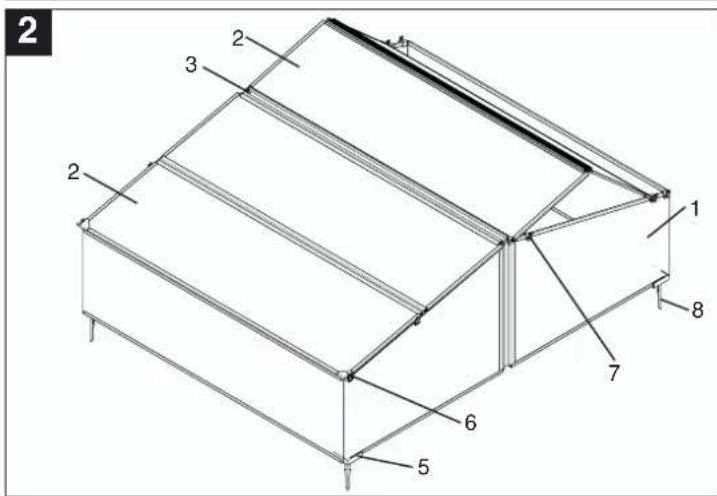

b) FBK 120 A (Abb. 2)

1 St. Seitenwand (Abb. 2 / Pos. 1)
ET-Nr.: 36.806.60.01.001
2 St. Deckel (Abb. 2 / Pos. 2) ET-Nr.: 36.806.60.01.002
1 St. Giebelschamierprofil (Abb. 2 / Pos. 3) ET-Nr.: 36.806.60.01.003
4 St. Schamierklammern (Abb. 3 / Pos. 4) ET-Nr.: 36.806.60.01.004

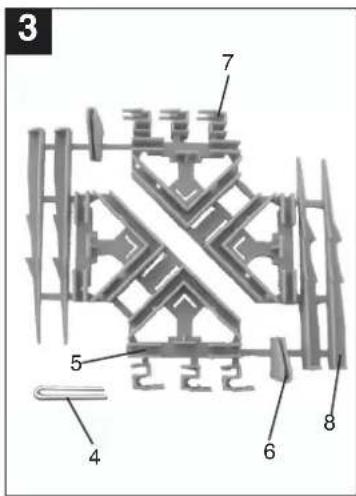

2 St. Kunststoffmontageset (Abb. 3) ET-Nr.: 36.804.10.01.021 (je 4 Montageecken, 4 Erdanker, 6 Klipse, 2 Deckel-Eckstücke)

2. Platzauswahl im Garten

Wählen Sie für Ihr Frühbeet einen Platz mit gut gelockertem Erdreich im Garten aus. Das Frühbeet ist auf ein ebenes Fundament zu schrauben bzw. der Boden muss im Bereich der Seitenwand eben sein, damit es mit den Erdhaken (Abb. 3 Pos. 8) im Boden fixiert werden kann. Nach der Fixierung ist das Frühbeet ca. 5 cm hoch mit Erdreich aufzufüllen. Vor dem ersten Schneefall ist das Frühbeet abzubauen und bis zum nächsten Frühjahr frostsicher zu lagern.

3. Montage

Für die Montage benötigen Sie einen leichten Hammer sowie eine Zange. Schutzhandschuhe tragen!

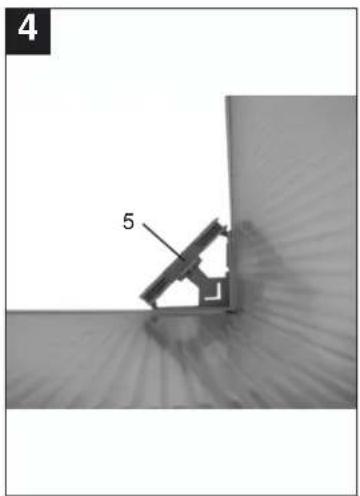

(Abb. 4) Seitenwand auffalten, die 4 unteren Ecken der Seitenwand in die Montageecken (5) drücken.
(Abb. 5) Nur FBK 62 A: Das Aluminiumprofil (h) auf beiden Seiten über das Scharnier (k) der Seitenwand schieben. Das Scharnier ist damit an der oberen Kante fixiert.
(Abb. 6) Nur FBK 120 A: Aluminiumprofil (a) der Deckelhälfte auf beiden Seiten mittels einer Scharnierklammer (4) mit dem Giebelscharnierprofil (3) verbinden. Bei zweiter Deckelhälfte wiederholen.

(Abb. 7) Nur FBK 120 A: Auf beiden Seiten des Deckels eine Montageecke (5) in die Nut (b) des Aluminiumprofils schieben. Deckel zusammenklappen
(Abb. 8) Nur FBK 120 A: Montageecke (5) in die Nut (c) des mittleren Aluminiumprofils auf beiden Seiten der Seitenwand schieben.
(Abb. 9) Deckelecken (6) auf die beiden Ecken des Deckels schieben.
(Abb. 9a) Deckelecken an der Unterseite des Deckels mit Schraube 2,9x6,5 fixieren.
(Abb. 10) Klipse (7) auf die Seitenteile drücken. Es können auf jeder Frühbeetseite drei Öffnungen eingestellt werden. Vorzugsweise vollständig geöffnet, vollständig geschlossen und eine individuell einstellbare Öffnung. Die Deckelecken (6) werden dabei in die Klipse (7) gedrückt.

D

GB

1. Items supplied

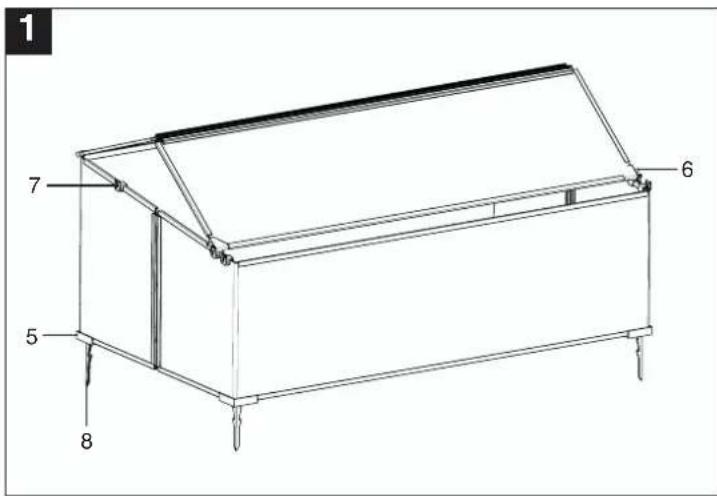

a) FBK 62 A (Fig. 1)

Auf das in der Anleitung bezeichnete Gerät geben wir 7 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Geräts durch den Kunden. Voraussetzung für die Gesundnachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte Innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschiften. Bitte beachten Sie ihren Ansprechpartner des regional zuständigen Kundardienstas oder die unten aufgeführte Serviceadresse.
