1 Allgemeines

Zweck der Bedienungsanleitung

1.1 Zweck der Bedienungsanleitung

Die vorliegende Bedienungsanleitung soll Sie befähigen, das Gerät:

• sicher zu bedienen
• laut bestimmungsgemäßer Verwendung nutzen zu können.

Aufbewahrung der Bedienungsanleitung

1.2 Aufbewahrung der Bedienungsanleitung

Bewahren Sie die Bedienungsanleitung sorgfältig auf oder hinterlegen Sie sie elektronisch an einem leicht zugänglichen Ort.

Geben Sie diese Bedienungsanleitung an nachfolgende Besitzer weiter.

Die vorliegende Bedienungsanleitung ist ein wesentlicher Bestandteil des Gerätes.

Verwendete Symbole

1.3 Erklärung der verwendeten Symbole

Beschreibt nützliche Informationen und Anwendungshinweise für einen effizienten Betrieb des Gerätes

Gibt Hinweis auf weiterführende Informationen und Downloads im Internet.

Beschreibt Informationen zur fachgerechten Entsorgung der beschriebenen Komponenten.

Beschreibt Hinweise zur fachgerechten Entsorgung der Verpackung.

1.4 Bestimmungsgemäße Verwendung

Die Mikrofone der Serie MicroLite sind ausschließlich zur Übertragung von Schall und Sprache konzipiert.

Bestimmungs- gemäße Verwendung

1.5 Haftung und Gewährleistung

Haftung und Gewährleistung

AKG Acoustics GmbH übernimmt keine Haftung und keine Gewähr für Schäden, wenn:

• die Mikrofone der Serie MicroLite für andere Zwecke eingesetzt werden, als unter Bestimmungsgemäße Verwendung beschrieben ist
  • durch unsachgemäße Bedienung Schaden entsteht
• Änderungen an den Mikrofonen durchgeführt werden
• Dokumente nicht aktuell gehalten werden.

1.6 Beschädigungsgefahr

Überprüfen Sie, ob das Gerät, an das Sie das Mikrofon anschließen möchten, den gültigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitserdung versehen ist.

1.7 Sicherheit und Umwelt

Sicherheit 1.7.1 Sicherheit

• Schützen Sie das Gerät vor

- direkter Sonneneinstrahlung

- starker Staub- und Feuchtigkeitseinwirkung

- Regen

- Vibrationen oder Schlägen.

- Schütten Sie keine Flüssigkeiten auf das Gerät.

- Das Gerät darf nur in trockenen Räumen eingesetzt werden.

- Das Gerät darf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausgetauscht werden können.

- Legen Sie das Gerät nicht in die Nähe von Wärmequellen wie z.B. Radiatoren, Heizungsrohren, Verstärkern, usw.

- Setzen Sie das Gerät nicht extremen Kräften aus und ziehen Sie nicht am Kabel.

- Verwenden Sie das Gerät nur für die in der Bedienungsanleitung beschriebenen Anwendungen. Für Schäden infolge unsachgemäßer Handhabung oder missbräuchlicher Verwendung kann AKG keine Haftung übernehmen.

1.8 Umwelt

• Am Ende der Lebensdauer des Produkts trennen Sie Gehäuse, Elektronik und Kabel voneinander und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.
• Die Verpackung ist wiederverwertbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sammelsystem.

2 Konformitätserklärung

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung per E-Mail von [e-mail] anfordern oder unter www.akg.com downloaden.

3 MicroLite: Beschreibung allgemein

Einleitung

3.1 Einleitung

Vielen Dank, dass Sie sich für ein Produkt von AKG entschieden haben. Lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benutzen und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit darin nachschlagen können. Wir wünschen Ihnen viel Spaß und Erfolg!

Kurz- beschreibung

3.2 Kurzbeschreibung

Die Mikrofone der MicroLite Serie sind professionelle Kondensatormikrofone mit nierenförmiger oder kugelförmiger Richtcharakteristik. Die Mikrofone sind speziell für den Einsatz in folgenden High-End Bereichen konzipiert:

• Musicals
• Theater
• TV-Shows
• Präsentationen

Die kompakte Größe garantiert optimalen Komfort. Zudem zeichnen sich die Mikrofone durch beste Klangqualität und hohe Lebensdauer aus.

Die AKG MicroLite Serie ist mit allen gängigen Drahtlossystemen kompatibel und kann an ein XLR Kabel angeschlossen werden.

Varianten

3.3 Varianten der MicroLite Serie

Jeweils mit Nieren- und Kugelcharakteristik, sind folgende Varianten innerhalb der MicroLite Serie verfügbar:

• Lavaliermikrofone (siehe Seite 11 ff.)
- Ohrbügelmikrofone (siehe Seite 18 ff.)
• Kopfbügelmikrofone (siehe Seite 27 ff.)

4 Lavaliermikrofone

Die Lavaliermikrofone LC81 MD sind Mikrofone mit nierenförmiger Richtcharakteristik und sind in den Farben schwarz, weiß, beige und cocoa erhältlich.

LC81 MD

Die Lavaliermikrofone LC82 MD sind Mikrofone mit kugelförmiger Richtcharakteristik und sind in den Farben schwarz, weiß, beige und cocoa erhältlich.

LC82 MD

Die Lavaliermikrofone in weiß und schwarz sind für die Montage an der Kleidung vorgesehen und verfügen über eine Kabellänge von 1 m.

Die Lavaliermikrofone in beige und cocoa sind zum Einschminken im Kopfbereich vorgesehen und verfügen über eine Kabellänge von 1,30 m.

Entsprechende Clips sind jeweils im Lieferumfang enthalten.

10 MM INCH 0.5 1 2 3 10 MM INCH 0.5

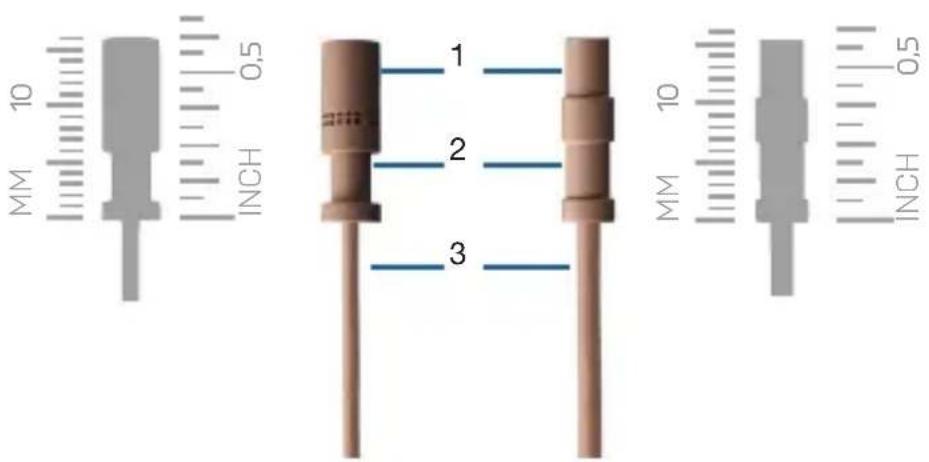

Abb. 1: LC81 MD (links) und LC82 MD (rechts)

1 Mikrofonkapsel

2 Ausnehmung für Clipspange (H1 und H2)

3 Mikrofonkabel

4.1 Lieferumfang

LieferumfangLavalier-mikrofon	Kontrollieren Sie, ob die Verpackung alle unten angeführten Teile enthält.
	Alle, für die Anwendung mit AKG Funksystemen benötigten Zubehörteile sind bereits beigepackt. Adapterstecker für andere Funksysteme finden Sie auf Seite 36.
	Die Mikrofone der MicroLite Serie sind Kondensatormikrofone und benötigen daher eine Spannungsversorgung. Das entsprechende Netzteil mit Phantomspeisung ist als optionales Zubehör erhältlich. Siehe dazu Seite 36 ff.
	Optionales Zubehör kann bei Bedarf nachgekauft werden.
Mikrofon	1x LC81 MD (Lavaliermikrofon mit nierenförmiger Richtcharakteristik in schwarz, weiß, beige oder cocoa)
	1x LC82 MD (Lavaliermikrofon mit kugelförmiger Richtcharakteristik in schwarz, weiß, beige oder cocoa)

4.2 Zubehör

		LC81 MD LC82 MD schwarz/weiß	LC81 MD LC82 MD beige/cocoa
Zubehör LC81 MD LC82 MD	Mikrofon inkl. Kabel 1 1
	MDA1 Microdot Adapter AKG 1 1
	WM81/WM82 Gitterkappe 2 2
	W81/W82 Schaumstoff Windschutz 3 3
	MUP81/MUP82 Make-Up Schutz 3 3

LC81 MD

LC82 MD

schwarz/weiß

LC81 MD

LC82 MD

beige/cocoa

H1 Magnetclip 1

H2 Krokoclip 1

H3 Kabelclip 1 1

Transportetui mit Sichtfenster 1 1

4.2.1 Gitterkappe

Gitterkappe

Abb. 2: WM81
Gitterkappe für LC81 MD

Abb. 3: WM82
Gitterkappe für LC82 MD

Die mitgelieferte Gitterkappe (WM81, WM82) besteht aus mehreren Schichten verschiedenen Materials.

Die Gitterkappe dient dem Schutz vor Staub und Make-Up. Zudem schützt die Gitterkappe die Mikrofonmembran vor Wind- und Poppgeräuschen.

4.2.2 Lavalierclips

Lavalierclips

Die MicroLite Serie bietet drei verschiedene Lavalierclips zum Befestigen des Mikrofons an der Kleidung:

Abb. 4: H1

Magnetclip

Abb. 5: H2

Krokoclip

Das Mikrofon wird am Gehäuse durch die Spange am Clip angebracht: Dadurch wird das Mikrofonkabel geschützt.

Der Kabelclip dient zum Befestigen des Kabels an der Kleidung. Der Kabelclip dient der Zugentlastung des Mikrofonkabels.

Windschutz

4.2.3 Windschutz

Abb. 7: W81 Windschutz für LC81 MD

Abb. 8: W82 Windschutz für LC82 MD

Zum Abschirmen des Mikrofons vor Wind bei Aufnahmen im Außenbereich wird über die Gitterkappe der Windschutz (W81, W82) gestülpt, dadurch bleibt das Klangbild sauber und das Mikrofon ist optimal geschützt.

Make-Up Schutz

4.2.4 Make-Up Schutz

Abb. 9: MUP81 Make-Up Schutz für LC81 MD

Abb. 10: MUP82 Make-Up Schutz für LC82 MD

Zum Schutz vor Make-up während des Schminkvorgangs wird der Make-Up Schutz (MUP81, MUP82) auf das Mikrofon gesetzt.

4.2.5 AKG Adapter-Stecker

AKG Adapter-Stecker

Abb. 11: MDA1 AKG Adapter-Stecker

Der mitgelieferte Adapter-Stecker MDA1 AKG verbindet die Mikrofone der MicroLite Serie mit Taschensendern von AKG mit 3-poligem Mini-XLR Eingang.

4.2.6 Etui mit Sichtfenster

Etui

Abb. 12: Etui mit Sichtfenster

Zum sicheren Verstauen des Lavaliermikrofons dient das mitgelieferte Etui. Das eingebaute Sichtfenster erlaubt jederzeit, die Farbe bzw. die Art des Mikrofons zu überprüfen, ohne das Etui öffnen zu müssen.

Lavalier- mikrofon anbringen

4.3 Lavaliermikrofon anbringen

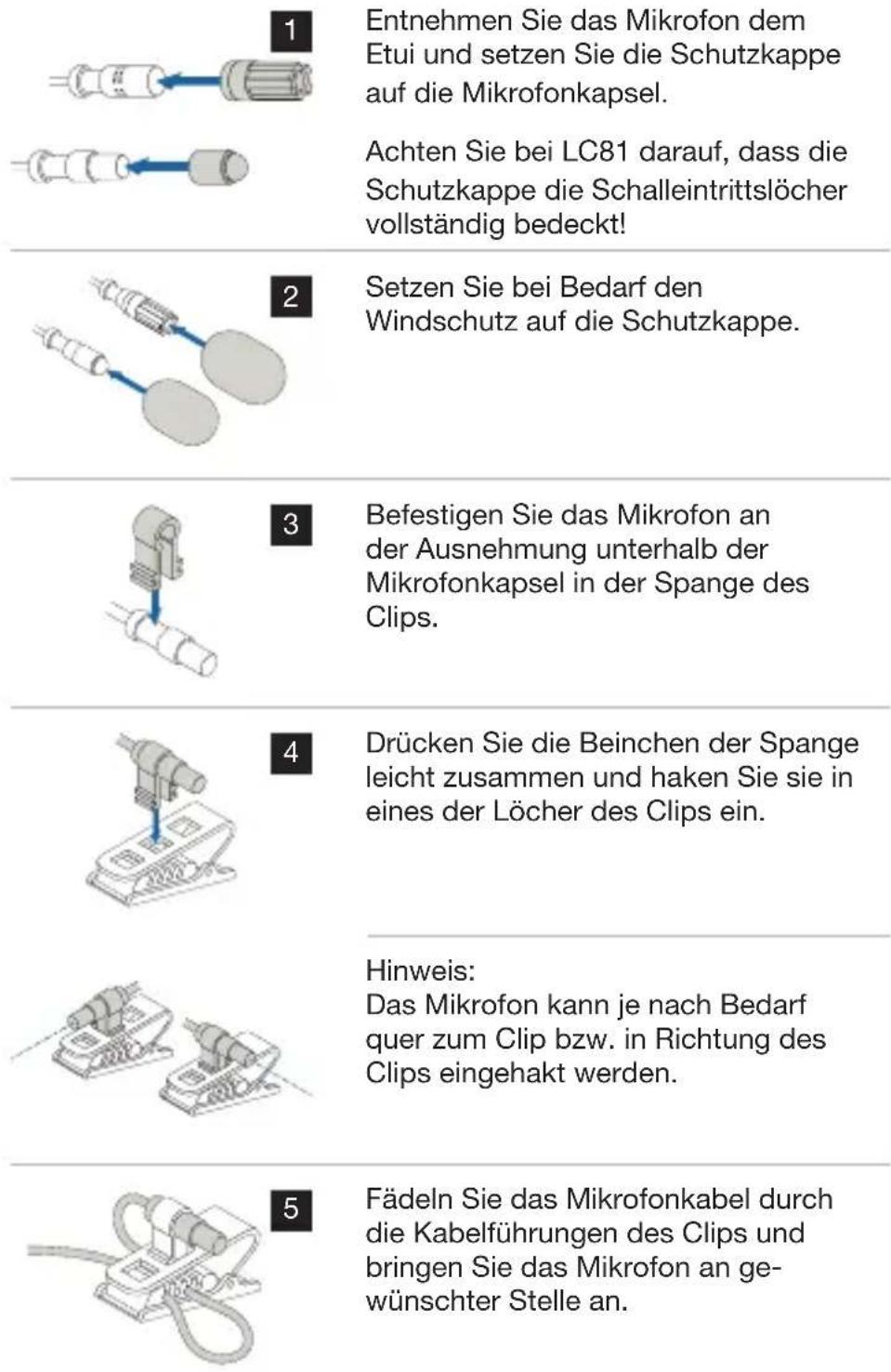

1 Entnehmen Sie das Mikrofon dem Etui und setzen Sie die Schutzkappe auf die Mikrofonkapsel. Achten Sie bei LC81 darauf, dass die Schutzkappe die Schalleintrittslöcher vollständig bedeckt! 2 Setzen Sie bei Bedarf den Windschutz auf die Schutzkappe. 3 Befestigen Sie das Mikrofon an der Ausnehmung unterhalb der Mikrofonkapsel in der Spange des Clips. 4 Drücken Sie die Beinchen der Spange leicht zusammen und haken Sie sie in eines der Löcher des Clips ein. Hinweis: Das Mikrofon kann je nach Bedarf quer zum Clip bzw. in Richtung des Clips eingehakt werden. 5 Fädeln Sie das Mikrofonkabel durch die Kabelführungen des Clips und bringen Sie das Mikrofon an gewünschter Stelle an.

Zur Zugentlastung des Kabels verwenden Sie den Kabelclip H3 (im Lieferumfang von LCXX MD in beige und cocoa enthalten):

Drücken Sie das Kabel in den Kabelclip ein und bringen Sie den Clip an der Kleidung an.

7

Schließen Sie das Mikrofon an. Siehe dazu Seite 35 ff.

4.3.1 Make-Up Schutz anbringen

Abb. 14: Lavaliermikrofon mit Make-Up Schutz während Schminkvorgang

Wird das Mikrofon in die Maske mit eingebaut, setzen Sie den Make-Up Schutz während des Schminkvorgangs direkt auf die Mikrofonkapsel!

Setzen Sie nach Entfernen des Make-Up Schutzes die Schutzkappe wieder auf! Bei Bedarf kann über die Schutzkappe wiederum der Windschutz gestülpt werden.

4.4 Anwendung des Mikrofons

Details zur Anwendung siehe ab Seite 38 ff.

4.5 Reinigung des Mikrofons

Details zur Reinigung der einzelnen Teile siehe ab Seite 43 ff.

5 Ohrbügelmikrofone

EC81 MD

Die Ohrbügelmikrofone EC81 MD sind Mikrofone mit nierenförmiger Richtcharakteristik und sind in den Farben beige und cocoa erhältlich.

EC82 MD

Die Ohrbügelmikrofone EC82 MD sind Mikrofone mit kugelförmiger Richtcharakteristik und sind in den Farben beige und cocoa erhältlich.

1 2 3

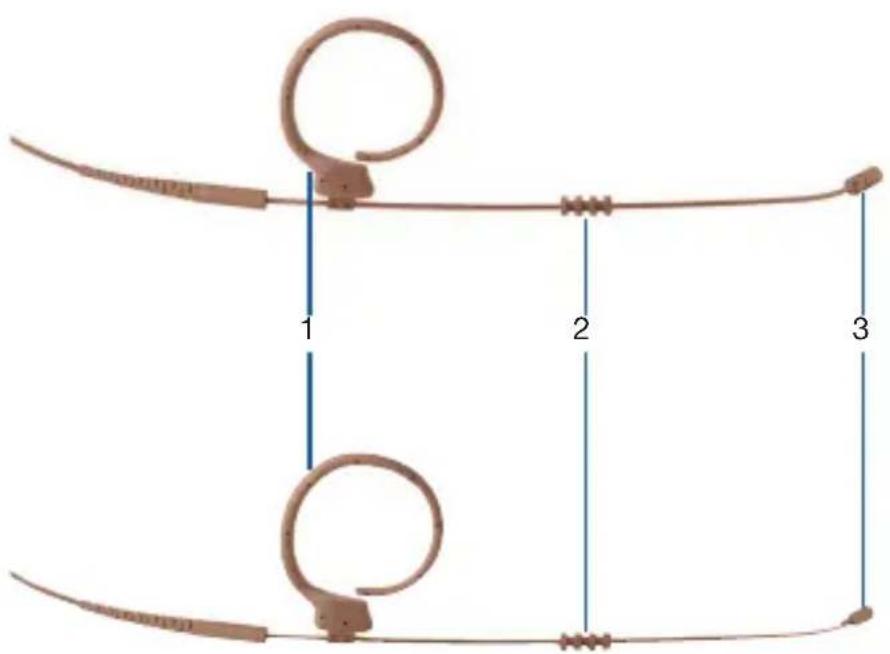

Abb. 15: EC81 MD (oben) und EC82 MD (unten)

1 Ohrbügel
2 Abtropfring
3 Mikrofonkapsel

5.1 Lieferumfang

Kontrollieren Sie, ob die Verpackung alle unten angeführten Teile enthält.

Lieferumfang Ohrbügel- mikrofon

Alle, für die Anwendung mit AKG Funksystemen benötigten Zubehörteile sind bereits beigepackt. Adapterstecker für andere Funksysteme finden Sie auf Seite 36.

Die Mikrofone der MicroLite Serie sind Kondensatormikrofone und benötigen daher eine Spannungsversorgung. Das entsprechende Netzteil mit Phantomspeisung ist als optionales Zubehör erhältlich. Siehe dazu Seite 36 ff.

Optionales Zubehör kann bei Bedarf nachgekauft werden.

- 1x EC81 MD (Ohrbügelmikrofon mit nierenförmiger Richtcharakteristik in beige oder cocoa)

- 1x EC82 MD (Ohrbügelmikrofon mit kugelförmiger Richtcharakteristik in beige oder cocoa)

Mikrofon

5.2 Zubehör

	EC81 MD beige/cocoa	EC82 MD beige/cocoa
Mikrofon inkl. Kabel 1 1
MDA1 Microdot Adapter AKG 1 1
WM81/WM82 Gitterkappe 2 2
W81/W82 Schaumstoff Windschutz 3 3
MUP81/MUP82 Make-Up Schutz 3 3
H3 Kabelclip 1 1
Transportetui mit Sichtfenster 1 1

Gitterkappe

5.2.1 Gitterkappe

Abb. 16: WM81 Gitterkappe für EC81 MD

Abb. 17: WM82 Gitterkappe für EC82 MD

Die mitgelieferte Gitterkappe (WM81, WM82) besteht aus mehreren Schichten verschiedenen Materials.

Die Gitterkappe dient dem Schutz vor Staub und Make-Up. Zudem schützt die Gitterkappe die Mikrofonmembran vor Wind- und Poppgeräuschen.

Kabelclip

5.2.2 Kabelclip

Der Kabelclip dient zum Befestigen des Kabels an der Kleidung, wodurch eine Zugentlastung des Mikrofonkabels erreicht wird.

Abb. 18: H3 Kabelclip

Das Mikrofon wird am Gehäuse durch die Spange am Clip angebracht: Dadurch wird das Mikrofonkabel geschützt.

5.2.3 Windschutz

Windschutz

Abb. 19: W81 Windschutz für EC81 MD

Abb. 20: W82 Windschutz für EC82 MD

Zum Abschirmen des Mikrofons vor Wind bei Aufnahmen im Außenbereich wird über die Gitterkappe der Windschutz (W81, W82) gestülpt, dadurch bleibt das Klangbild sauber und das Mikrofon ist optimal geschützt.

5.2.4 Make-Up Schutz

Make-Up Schutz

Abb. 21: MUP81 Make-Up Schutz für EC81 MD

Abb. 22: MUP82 Make-Up Schutz für EC82 MD

Zum Schutz vor Make-up während des Schminkvorgangs wird der Make-Up Schutz (MUP81, MUP82) auf das Mikrofon gesetzt.

Schweiß schutz

5.2.5 Schweißschutz

Abb. 23: Abtropfring

Die Ohrbügelmikrofone sind mit einem patentierten Abtropfring ausgestattet, der am Drahtbügel angebracht ist.

Der Abtropfring erschwert das Eindringen von Schweiß und Schminke in den Kapselbereich.

Dies verhindert, dass das Mikrofon verstopft wird, was zu dumpfem Klang und geringerer Empfindlichkeit des Mikrofons führen würde.

AKG Adapter-5.2.6 AKG Adapter-Stecker Stecker

Abb. 24: MDA1 AKG Adapter-Stecker

Der mitgelieferte Adapter-Stecker MDA1 AKG verbindet die Mikrofone der MicroLite Serie mit Taschensendern von AKG mit 3-poligem Mini-XLR Eingang.

5.2.7 Etui mit Sichtfenster

Etui

Abb. 25: Etui mit Sichtfenster

Zum sicheren Verstauen des Lavaliermikrofons dient das mitgelieferte Etui. Das eingebaute Sichtfenster erlaubt jederzeit, die Farbe bzw. die Art des Mikrofons zu überprüfen, ohne das Etui öffnen zu müssen.

Ohrbügel- mikrofon anbringen

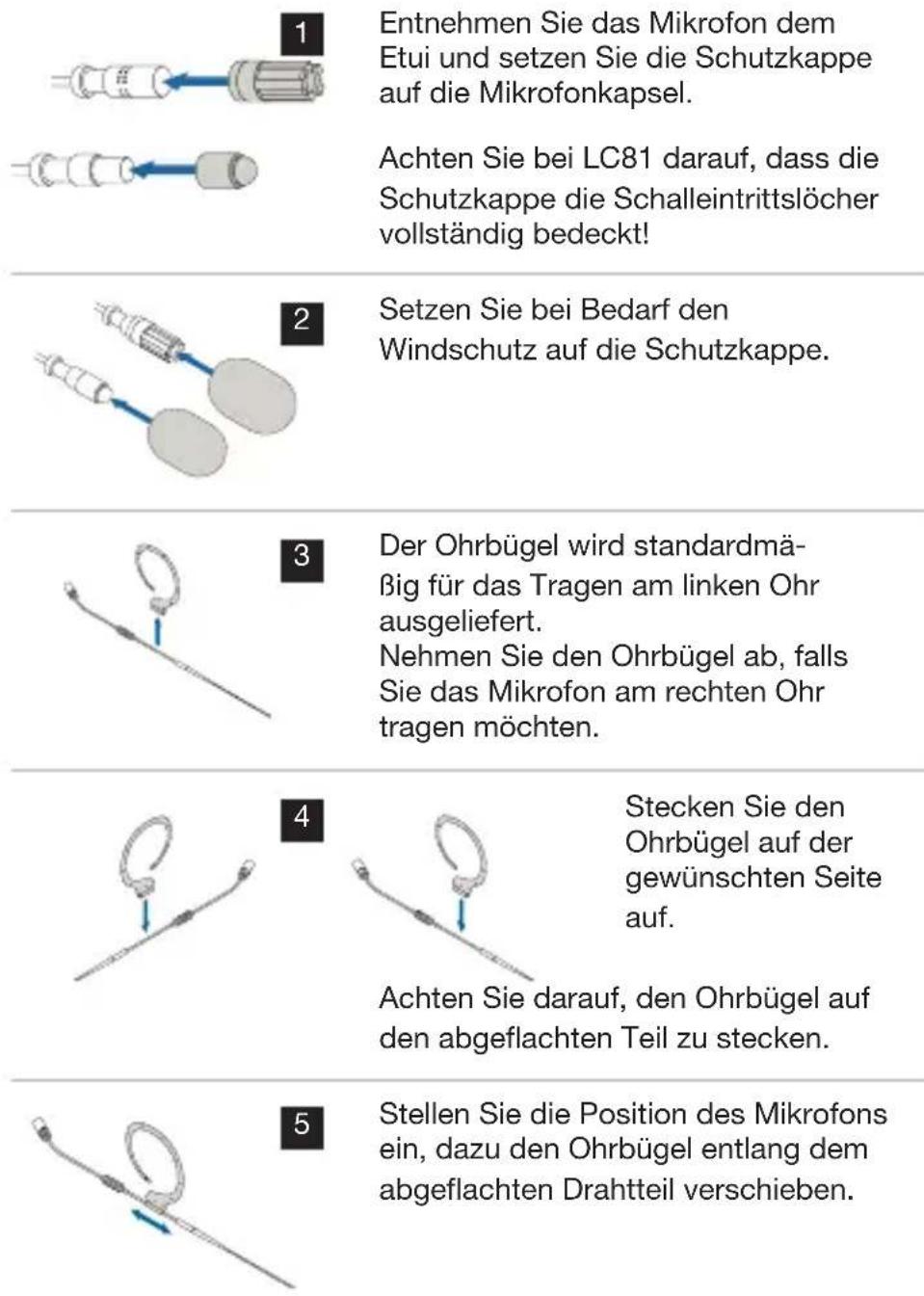

5.3 Ohrbügelmikrofon anbringen

1 Entnehmen Sie das Mikrofon dem Etui und setzen Sie die Schutzkappe auf die Mikrofonkapsel. Achten Sie bei LC81 darauf, dass die Schutzkappe die Schalleintrittslöcher vollständig bedeckt! 2 Setzen Sie bei Bedarf den Windschutz auf die Schutzkappe. 3 Der Ohrbügel wird standardmäßig für das Tragen am linken Ohr ausgeliefert. Nehmen Sie den Ohrbügel ab, falls Sie das Mikrofon am rechten Ohr tragen möchten. 4 Stecken Sie den Ohrbügel auf der gewünschten Seite auf. Achten Sie darauf, den Ohrbügel auf den abgeflachten Teil zu stecken. 5 Stellen Sie die Position des Mikrofons ein, dazu den Ohrbügel entlang dem abgeflachten Drahtteil verschieben.

6

Legen Sie den Ohrbügel über das Ohr, sodass die Verstärkung des Ohrbügels hinter dem Ohrläppchen eng anliegt.

Falls das Mikrofon zu locker sitzt, nehmen Sie das Mikrofon nochmals ab und biegen Sie den Drahtbügel vorsichtig etwas nach innen.

Positionieren Sie das Mikrofon so, dass die Mikrofonkapsel von ca. 1 cm Abstand auf den Mundwinkel zeigt (1).

Achten Sie darauf, dass der Schweißschutz auf der Haut anliegt und nicht der Drahtbügel (2).

9

Achten Sie darauf, dass die Verstärkung des Ohrbügels hinter dem Ohrläppchen eng anliegt (3).

Fixieren Sie bei Bedarf den Drahtbügel mit einem Tape an der Wange.

10

Zur Zugentlastung des Kabels verwenden Sie den mitgelieferten Kabelclip H3: Drücken Sie das Kabel in den Kabelclip ein und bringen Sie den Clip an der Kleidung an.

11

Schließen Sie das Mikrofon an. Siehe dazu ab Seite 35 ff.

Make-Up Schutz anbringen

5.3.1 Make-Up Schutz anbringen

Abb. 26: Make-Up Schutz anbringen

Abb. 27: Mikrofon mit Make-Up Schutz während Schminkvorgang

Wird das Mikrofon in die Maske mit eingebaut, setzen Sie den Make-Up Schutz während des Schminkvorgangs direkt auf die Mikrofonkapsel!

Setzen Sie nach Entfernen des Make-Up Schutzes die Schutzkappe wieder auf! Bei Bedarf kann über die Schutzkappe wiederum der Windschutz gestülpt werden.

Anwendung

5.4 Anwendung des Mikrofons

Details zur Anwendung siehe ab Seite 38 ff.

Reinigung

5.5 Reinigung des Mikrofons

Details zur Reinigung der einzelnen Teile siehe ab Seite 43 ff.

6 Kopfbügelmikrofone

Die Kopfbügelmikrofone HC81 MD sind Mikrofone mit nierenförmiger Richtcharakteristik und sind in den Farben beige und cocoa erhältlich.

HC81 MD

Die Kopfbügelmikrofone HC82 MD sind Mikrofone mit kugelförmiger Richtcharakteristik und sind in den Farben beige und cocoa erhältlich.

HC82 MD

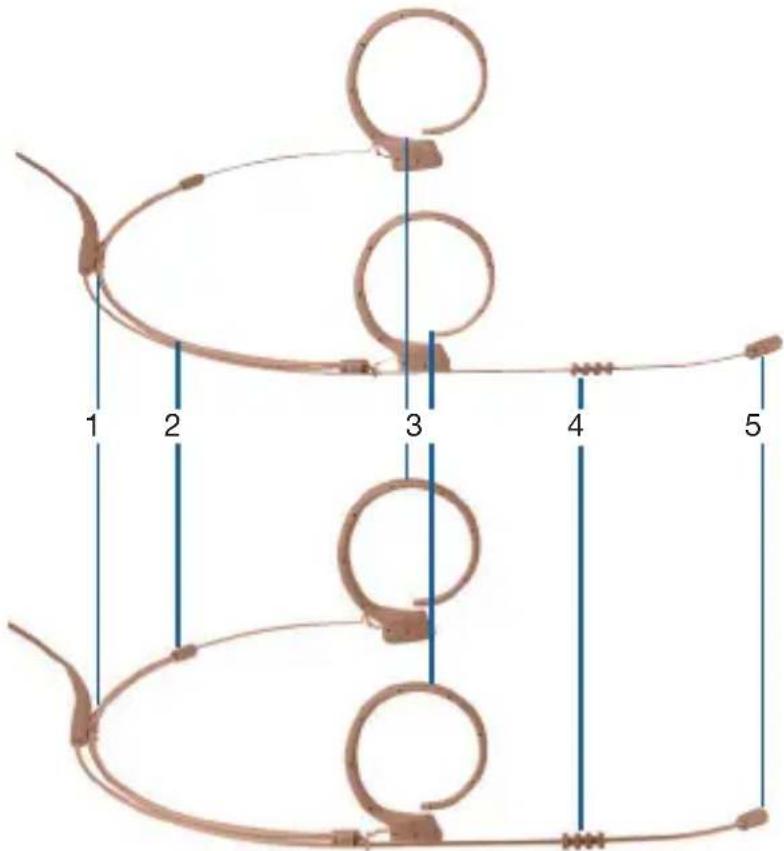

1 2 3 4 5

Abb. 28: HC81 MD (oben) und HC82 MD (unten)

1 Zugentlastung für Mikrofonkabel

4 Abtropfring

2 Kopfbügel 5 Mikrofonkapsel

3 Ohrbügel

6.1 Lieferumfang

LieferumfangKopfbügel-mikrofon	Kontrollieren Sie, ob die Verpackung alle unten angeführten Teile enthält.
	Alle, für die Anwendung mit AKG Funksystemen benötigten Zubehörteile sind bereits beigepackt. Adapterstecker für andere Funksysteme finden Sie auf Seite 36.
	Die Mikrofone der MicroLite Serie sind Kondensatormikrofone und benötigen daher eine Spannungsversorgung. Das entsprechende Netzteil mit Phantomspeisung ist als optionales Zubehör erhältlich. Siehe dazu Seite 36 ff.
	Optionales Zubehör kann bei Bedarf nachgekauft werden.
Mikrofon	1x HC81 MD (Kopfbügelmikrofon mit nierenförmiger Richtcharakteristik in beige oder cocoa)
	1x HC82 MD (Kopfbügelmikrofon mit kugelförmiger Richtcharakteristik in beige oder cocoa)

6.2 Zubehör

		HC81 MD beige/cocoa	HC82 MD beige/cocoa
Zubehör HC81 MD HC82 MD	Mikrofon inkl. Kabel 1 1
	MDA1 Microdot Adapter AKG 1 1
	WM81/WM82 Gitterkappe 2 2
	W81/W82 Schaumstoff Windschutz 3 3
	MUP81/MUP82 Make-Up Schutz 3 3
	H3 Kabelclip 1 1
	Transportetui mit Sichtfenster 1 1

6.2.1 Gitterkappe

Gitterkappe

Abb. 29: WM81

Gitterkappe für EC81 MD

Abb. 30: WM82

Gitterkappe für EC82 MD

Die mitgelieferte Gitterkappe (WM81, WM82) besteht aus mehreren Schichten verschiedenen Materials.

Die Gitterkappe dient dem Schutz vor Staub und Make-Up. Zudem schützt die Gitterkappe die Mikrofonmembran vor Wind- und Poppgeräuschen.

6.2.2 Kabelclip

Kabelclip

Der Kabelclip dient zum Befestigen des Kabels an der Kleidung, wodurch eine Zugentlastung des Mikrofonkabels erreicht wird.

Abb. 31: H3 Kabelclip

Das Mikrofon wird am Gehäuse durch die Spange am Clip angebracht: Dadurch wird das Mikrofonkabel geschützt.

6.2.3 Windschutz

Windschutz

Abb. 32: W81

Windschutz für EC81 MD

Abb. 33: W82

Windschutz für EC82 MD

Zum Abschirmen des Mikrofons vor Wind bei Aufnahmen im Außenbereich wird über die Gitterkappe der Windschutz (W81,

W82) gestülpt, dadurch bleibt das Klangbild sauber und das Mikrofon ist optimal geschützt.

Make-Up Schutz

6.2.4 Make-Up Schutz

Abb. 34: MUP81 Make-Up Schutz für EC81 MD

Abb. 35: MUP82 Make-Up Schutz für EC82 MD

Zum Schutz vor Make-up während des Schminkvorgangs wird der Make-Up Schutz (MUP81, MUP82) auf das Mikrofon gesetzt.

Schweiß schutz

6.2.5 Schweißschutz

Abb. 36: Abtropfring

Die Kopfbügelmikrofone sind mit einem patentierten Abtropfring ausgestattet, der am Drahtbügel angebracht ist.

Der Abtropfring erschwert das Eindringen von Schweiß und Schminke in den Kapselbereich.

Dies verhindert, dass das Mikrofon verstopft wird, was zu dumpfem Klang und geringerer Empfindlichkeit des Mikrofons führen würde.

6.2.6 AKG Adapter-Stecker

AKG Adapter-Stecker

Abb. 37: MDA1 AKG Adapter-Stecker

Der mitgelieferte Adapter-Stecker MDA1 AKG verbindet die Mikrofone der MicroLite Serie mit Taschensendern von AKG mit 3-poligem Mini-XLR Eingang.

6.2.7 Etui mit Sichtfenster

Etui

Abb. 38: Etui mit Sichtfenster

Zum sicheren Verstauen des Lavaliermikrofons dient das mitgelieferte Etui. Das eingebaute Sichtfenster erlaubt jederzeit, die Farbe bzw. die Art des Mikrofons zu überprüfen, ohne das Etui öffnen zu müssen.

Kopfbügel- mikrofon anbringen

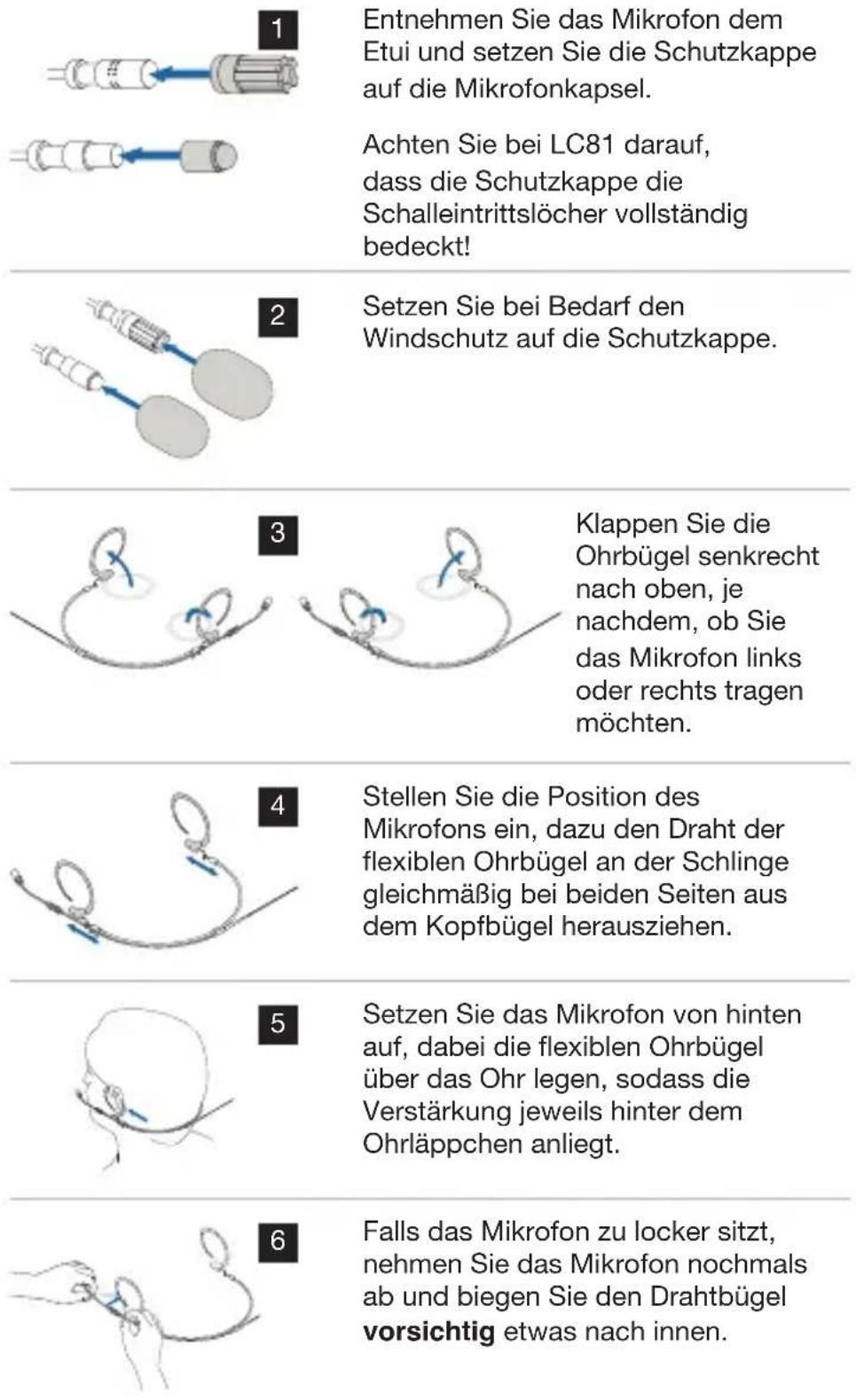

6.3 Kopfbügelmikrofon anbringen

1 Entnehmen Sie das Mikrofon dem Etui und setzen Sie die Schutzkappe auf die Mikrofonkapsel. Achten Sie bei LC81 darauf, dass die Schutzkappe die Schalleintrittslöcher vollständig bedeckt! 2 Setzen Sie bei Bedarf den Windschutz auf die Schutzkappe. 3 Klappen Sie die Ohrbügel senkrecht nach oben, je nachdem, ob Sie das Mikrofon links oder rechts tragen möchten. 4 Stellen Sie die Position des Mikrofons ein, dazu den Draht der flexiblen Ohrbügel an der Schlinge gleichmäßig bei beiden Seiten aus dem Kopfbügel herausziehen. 5 Setzen Sie das Mikrofon von hinten auf, dabei die flexiblen Ohrbügel über das Ohr legen, sodass die Verstärkung jeweils hinter dem Ohrläppchen anliegt. 6 Falls das Mikrofon zu locker sitzt, nehmen Sie das Mikrofon nochmals ab und biegen Sie den Drahtbügel vorsichtig etwas nach innen.

7

Setzen Sie das Mikrofon wieder auf und justieren Sie den Kopfbügel, dazu den Bügel von hinten an den Nacken drücken, bis er eng anliegt.

Positionieren Sie das Mikrofon so, dass die Mikrofonkapsel von ca. 1 cm Abstand auf den Mundwinkel zeigt (1).

Achten Sie darauf, dass der Schweißschutz auf der Haut anliegt und nicht der Drahtbügel (2).

9

Achten Sie darauf, dass die Verstärkung des Ohrbügels hinter dem Ohrläppchen eng anliegt (3).

Fixieren Sie bei Bedarf den Drahtbügel mit einem Tape an der Wange.

Wir empfehlen, die korrekte Sitzposition des Kopfbügelmikrofons vor einem Spiegel zu kontrollieren. Alternativ kann eine zweite Person die korrekte Sitzposition kontrollieren.

Zur Zugentlastung des Kabels verwenden Sie den mitgelieferten Kabelclip H3: Drücken Sie das Kabel in den Kabelclip ein und bringen Sie den Clip an der Kleidung an.

11

Schließen Sie das Mikrofon an. Siehe dazu ab Seite 35 ff.

6.4 Anwendung des Mikrofons

Details zur Anwendung siehe ab Seite 38 ff.

6.5 Reinigung des Mikrofons

Details zur Reinigung der einzelnen Teile siehe ab Seite 43 ff.

7 Mikrofon anschließen

Anschluss

7.1 Anschluss an AKG Funksysteme

AKG Funksysteme

Zum Anschluss an AKG Funksysteme schrau- ben Sie den mitgelieferten MDA1 AKG Adapter-Stecker auf den Microdot-Stecker auf.

7.2 Anschluss an alternative Funksysteme

Alternative Funksysteme

AKG garantiert nicht die Kompatibilität mit Funksystemen von Fremdmarken und übernimmt diesbezüglich keine Haftung!

Entnehmen Sie nähere Informationen den Bedienungsanleitungen der Funksysteme der jeweiligen Hersteller.

Zum Anschluss an alternative Funksysteme tauschen Sie den AKG Adapter-Stecker gegen den entsprechenden Adapter-Stecker aus.

Schrauben Sie den entsprechenden Adapter auf. (Siehe dazu auf 36 ff)

7.3 Anschluss an herkömmliche Mischpulte via Kabel

Zum Anschluss an alternative Mischpulte tauschen Sie den AKG Adapter-Stecker gegen den entsprechenden Phantomspeiseadapter (MDPA) aus.

Schließen Sie den Phantomspeiseadapter (MDPA) an (Siehe dazu auch auf Seite 36 ff).

Die Mikrofone der MicroLite Serie sind Kondensatormikrofone und benötigen daher eine Spannungsversorgung.

Schließen Sie das Mikrofon an einen symmetrischen XLR-Mikrofoneingang mit Phantomspeisung an.

Schließen Sie das Kabel des Mikrofoneingangs an das Mischpult an.

7.4 Optionales Zubehör

7.4.1 Adapter-Stecker für alternative Systeme

Alle MicroLite Mikrofone sind mit einem Kabel mit Microdot-Stecker ausgestattet: Die Mikrofone sind somit mit einer Vielzahl von Drahtlossystemen (AKG ^ , Audio-Technica ^ , Beyerdynamic, Lectrosonics ^ , Sennheiser ^ und Shure ^ ) verwendbar. ^1

Die entsprechenden Adapter finden Sie neben weiterem, optionalem Zubehör auf unserer Homepage www.akg.com.

AKG garantiert nicht die Kompatibilität mit Funksystemen von Fremdmarken und übernimmt diesbezüglich keine Haftung.

7.4.2 Phantomspeiseadapter

Für volle Flexibilität mit dem MicroLite Mikrofon kann auf eine verkabelte Anwendung mit Hilfe des Phantomspeiseadapters umgeschaltet werden.

Der Phantomadapter verfügt über:

• Microdot Eingang
• XLR Ausgang
• Low-Cut Filter (zuschaltbar)
• Phasendrehung (umsteckbar per Jumper auf Platine, siehe dazu Seite 39)

Anwendung

8 Anwendung

8.1 Allgemeines

Der große Vorteil eines Mikrofons, das an der Kleidung, am Kopf oder in der Maske befestigt ist, besteht darin, dass der Abstand zwischen Mikrofon und dem Mund des Anwenders immer gleich bleibt.

Damit sind keine Pegelschwankungen zu befürchten.

Die Bewegungsfreiheit bleibt erhalten, die Hände bleiben frei.

8.2 Anwendungstipps

Mikrofon positionieren

8.2.1 Positionierung des Mikrofons

Bei Mikrofonen mit nierenförmiger Richtcharakteristik muss bei der Positionierung folgendes beachtet werden:

• Je näher das Mikrofon an der Schallquelle positioniert wird, umso eher werden niedrige Frequenzen eingefangen.
• Mikrofone mit nierenförmiger Richtcharakteristik reagieren sensibel auf Körper- und Windgeräusche.

Störungen vermeiden

8.2.2 Störungen durch Einstreuungen vermeiden

- Verlegen Sie zur Vermeidung von Störungen bzw. Einstreuungen sämtliche Leitungen, speziell die der Mikrofoneingänge, getrennt von Starkstromleitungen und Netzleitungen.

- Bei Verlegung in Schächten oder Kabelkanälen achten Sie darauf, die Übertragungsleitungen in einem separaten Kanal unterzubringen.

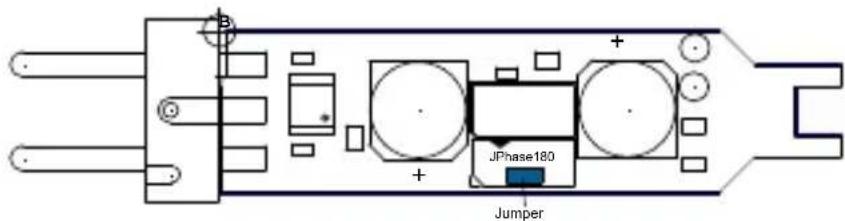

8.2.3 Phase drehen

Die Phase des Signals kann über den Phantomspeiseadapter um 180° gedreht werden.

1) Schrauben Sie die Kreuzschlitzschraube am Gehäuse Phantomspeiseadapters auf.
2) Nehmen Sie das Gehäuse ab.
3) Ziehen Sie den Jumper ab und stecken Sie ihn auf nur einen Pin auf.
4) Setzen Sie das Gehäuse auf.
5) Drehen Sie die Schraube fest.

8.3 Lavaliermikrofon anwenden

Sprachübertragung

8.3.1 Sprachübertragung

min. 10 cm

Abb. 42: Sprachübertragung

Für eine optimale Sprachübertragung, befestigen Sie das Mikrofon mit dem Krokoclip an der Kleidung. Positionien Sie das Mikrofon so nahe wie möglich beim Mund des Redners.

Je geringer der Abstand zwischen dem Mikrofon und der Schallquelle, umso geringer ist die Gefahr akustischer Rückkopplungen und umso geringer ist der Raumanteil im Aufnahmesignal.

Aufnahme- und Stützmikrofon

8.3.2 Aufnahme- oder Stützmikrofon

Abb. 43: Mikrofon an Dekorationsteil befestigt

Befestigen Sie das Mikrofon mit dem Krokoclip oder dem Magnetclip an einem geeigneten Dekorationsteil (z.B. Kulisse, Hintergrund, Vorhang o.ä.).

Abb. 44: Sprach- und Gesangsübertragung

Befestigen Sie das Mikrofon in der Maske möglichst nahe beim Mund.

8.3.4 Abnahme von Musikinstrumenten

Abnahme von Musik- instrumenten

Das Mikrofon kann an vielen Instrumenten (z.B. Streichinstrumenten, Gitarre, Blasinstrumenten) befestigt werden.

Da sich das Mikrofon sehr nahe an der Schallquelle befindet, brauchen Sie den Gain-Regler am Mischpult nur wenig aufzudrehen.

Beim Einsatz in Beschallungsanlagen ist daher die Rückkopplungsgefahr sehr gering.

Um die optimale Position des Mikrofons am Instrument zu ermitteln, befestigen Sie das Mikrofon an verschiedenen Stellen am Instrument und vergleichen Sie den Klang.

Bei Blasinstrumenten können Sie den mitgelieferten Windschutz verwenden, um zu starke Blasgeräusche zu dämpfen.

Violine

Violine

Abb. 45: Mikrofon zur Abnahme der Violine

Falls das Mikrofon nicht an der Violine selbst befestigt werden kann oder darf, können Sie das Mikrofon mit einem Klebeband an der Wange des Künstlers befestigen.

Alternativ können Sie ein Ohrbügel- oder Kopfbügelmikrofon verwenden.

Diese Methode hat folgende Vorteile:

• Der Klang der Violine wird nicht beeinflusst.

- Es besteht keine Gefahr, die Violine durch Klebeband o.ä. zu beschädigen.

• Die Violine benötigt keinerlei Kabelverbindung.

8.4 Ohrbügelmikrofon und Kopfbügelmikrofon

Sprachübertragung

8.4.1 Sprach- und Gesangsübertragung

Befestigen Sie das Mikrofon wie in Abschnitt 5 und 6.3 beschrieben.

Darauf achten, dass das Mikrofon von ca. 1 cm Entfernung auf den Mundwinkel zeigt.

8.4.2 Abnahme von Musikinstrumenten

Abnahme von Musik-instrumenten

Befestigen Sie das Mikrofon wie in Abschnitt 5 und 6.3 beschrieben.

Darauf achten, dass das Mikrofon von ca. 1 cm Entfernung auf den Mundwinkel zeigt.

Bei Blasinstrumenten können Sie den mitgelieferten Windschutz verwenden, um zu starke Blasgeräusche zu dämpfen.

9 Reinigung

Reinigen Sie folgende Teile, bevor Sie das Mikrofon im Etui aufbewahren:

• Mikrofon
• Ohrbügel
• Schutzkappe
• Windschutz
  • Make-Up Schutz

Verstauen Sie das Mikrofon im Etui.

9.1 Mikrofon

Mikrofon

Reinigen Sie das Gehäuse des Mikrofons mit einem feuchten Tuch.

Verwenden Sie keine Reinigungsmittel.

Ohrbügel

9.2 Ohrbügel

Ziehen Sie beim Ohrbügelmikrofon den Ohrbügel vom Draht.

Klappen Sie beim Kopfbügelmikrofon die Ohrbügel senkrecht nach innen.

Ziehen Sie die Ohrbügel an der unteren Verstärkung vom Draht.

4

Waschen Sie die Ohrbügel in 60 bis 70 °C heißem Seifenwasser.

Lassen Sie die Ohrbügel vollständig trocknen.

Schieben Sie die Ohrbügel wieder auf den Draht.

Schutzkappe

9.3 Schutzkappe

Ziehen Sie die Schutzkappe vom Mikrofon ab.

2

Waschen Sie die Schutzkappe in lauwarmem Seifenwasser.

Lassen Sie die Schutzkappe vollständig trocknen, bevor Sie sie wieder verwenden.

9.4 Windschutz

Windschutz

Ziehen Sie den Windschutz vom Mikrofon ab.

2

Waschen Sie den Windschutz in lauwarmem Seifenwasser.

Lassen Sie den Windschutz vollständig trocknen, bevor Sie ihn wieder verwenden.

9.5 Make-Up Schutz

Make-Up Schutz

Ziehen Sie den Make-Up Schutz vom Mikrofon ab.

2

Waschen Sie den Make-Up Schutz in lauwarmem Seifenwasser.

Lassen Sie den Make-Up Schutz vollständig trocknen, bevor Sie ihn wieder verwenden.

10 Technische Daten

XX81 MD

10.1 XX81 MD

10.1.3 Spezifikationen

Spezifikation XX81 MD

Kapsel Kapsel mit Kondensatormikrofon

Richtcharakteristik Niere

Übertragungsbereich 20 bis 20 000 Hz (2 – 3 cm)

Empfindlichkeit 13 mV/Pa

Geräuschpegelabstand 57 dB(A)

Grenzschalldruck 145 dB

Klirrfaktor bei <1%

1 000 Hz/120 dB

Elektrische Impedanz bei 5 000 Ohm

1 000Hz

Eigenrauschen 35,5 mV

Erforderliche Spannung 5 V bei 4,5 kOhm, zweiadrige

(typische AKG Spannungs- Spannungsversorgung

versorgung)

Abmessungen Mikrofon (Kapsel):

∅ 4,4 mm

Länge: 8,5 mm

Kabel:

∅ 1,4 mm

Gewicht (inkl. Kabel) LC:

5,3 g

EC:

7,6 g

HC:

11,7 g

Anschluss 1 Microdot

Anschluss 2 alle gängigen Marken

XX82 MD

10.2 XX82 MD

10.2.3 Spezifikationen

Spezifikation XX82 MD

Kapsel Kapsel mit Kondensatormikrofon

Richtcharakteristik Kugel

Übertragungsbereich 20 bis 20 000 Hz (2 – 3 cm)

Empfindlichkeit 15 mV/Pa

Geräuschpegelabstand 63 dB(A)

Grenzschalldruck 145 dB

Klirrfaktor bei <1% 1 000 Hz/120 dB

Elektrische Impedanz bei 5 000 Ohm 1 000 Hz

Eigenrauschen 31,2 mV

Erforderliche Spannung (typische AKG Spannungsversorgung) 5 V bei 4,5 kOhm, zweiadrige Spannungsversorgung

Abmessungen Mikrofon (Kapsel):

∅ 3,6 mm;

Länge: 7,2 mm

Kabel:

∅ 1,4 mm

Gewicht (inkl. Kabel) LC:

5,3 g

EC:

7,6 g

HC:

11,7 g

Anschluss 1 Microdot

Anschluss 2 alle gängigen Marken

11 Fehlerbehebung

Fehler Mögliche Ursache Abhilfe

Kein Ton Mischpult und/oder Verstärkger ausgeschaltet	Mischpult und/oder Verstärker einschalten
Kanal-Fader oder Summenpegelregler am Mischpult oder Lautstärkeregler des Verstärkers steht auf Null	Kanal-Fader oder Summenpegelregler am Mischpult oder Lautstärkeregler des Verstärkers auf gewünschten Pegel ein stellen
Mikrofon nicht an Mischpult oder Verstärker angeschlossen	Mikrofon an Mischpult oder Verstärker anschließen
Kabelstecker nicht richtig angesteckt	Kabelstecker nochmals anstecken
Kabel defekt Kabel überprüfen und falls nötig ersetzen
Keine Speisespannung Phantomspeisung einschalten.
	Kabel überprüfen und falls nötig ersetzen

Fehler Mögliche Ursache Abhilfe

Verzerrungen Gain-Regler am Mischpult zu weit aufgedreht	Gain-Regler zurückdrehen
Mischpulteingang zu empfindlich	Vorabschwächung zwischen Mikrofonkabel und Eingang stecken

Auslöschung mancher Frequenzen	Phase verschoben Phase kann um 180° verschoben werden
	Siehe dazu Seite 39

Lesen Sie zudem die Bedienungsanleitung des Senders und des Empfängers!

1 GENERAL 56
