BEDIENUNGSANLEITUNG RC Sharky Carson

DE // Betriebsanleitung 03-07

GB // Instruction Manual 08-12

DE // Wichtiger Hinweis

Bitte überprüfen sie vor der ersten Inbetriebnahme ihres Produktes oder vor jeder Ersatzteilbestellung, ob sich ihr Handbuch auf dem aktuellsten Stand befindet. Dieses Handbuch enthält die technischen Anlagen, wichtige Anleitungen zur korrekten Inbetriebnahme und Nutzung sowie Produktinformation entsprechend dem aktuellen Stand vor der

Drucklegung. Der Inhalt dieses Handbuchs und die technischen Daten des Produkts können ohne vorherige Ankündigung geändert werden.

Den aktuellsten Stand ihres Handbuches finden sie unter: www.carson-modelsport.com

GB // Important information

Wir beglückwünschen Sie zum Kauf Ihres CARSON Produktes, welches nach dem heutigen Stand der Technik gefertigt wurde.

Da wir stets um Weiterentwicklung und Verbesserung unserer Produkte bemüht sind, behalten wir uns eine Änderung in technischer Hinsicht und in Bezug auf Ausstattung, Materialien und Design jederzeit und ohne Ankündigung vor.

Aus geringfügigen Abweichungen des Ihnen vorliegenden Produktes gegenüber Daten und Abbildungen dieser Anleitung können daher keinerlei Ansprüche abgeleitet werden.

Diese Bedienungsanleitung ist Bestandteil des Produkts. Bei Nichtbeachtung der Bedienungsanleitung und der enthaltenen Sicherheitsanweisungen erlischt der Garantieanspruch.

Bewahren Sie diese Anleitung zum Nachlesen und für die even tuelle Weitergabe des Produktes an Dritte auf.

Garantiebedingungen

Für dieses Produkt leistet CARSON eine Garantie von 24 Monaten betreffend Fehler bei der Herstellung in Bezug auf Material und Fertigung bei normalem Gebrauch ab dem Kauf beim autorisierten Fachhändler. Im Falle eines Defekts während der Garantiezeit bringen Sie das Produkt zusammen mit dem Kaufbeleg zu Ihrem Fachhändler.

CARSON wird nach eigener Entscheidung, falls nicht anders im Gesetz vorgesehen:

(a) Den Defekt durch Reparatur kostenlos in Bezug auf Material und Arbeit beheben;
(b) Das Produkt durch ein gleichartiges oder im Aufbau ähnliches ersetzen.

Alle ersetzten Teile und Produkte, für die Ersatz geleistet wird, werden zum Eigentum von CARSON. Im Rahmen der Garantieleistungen dürfen neue oder wiederaufbereitete Teile verwendet werden.

Auf reparierte oder ersetzte Teile gilt eine Garantie für die Restlaufzeit der ursprünglichen Garantiefrist. Nach Ablauf der Garantiefrist vorgenommene Reparaturen oder gelieferte Ersatzteile werden in Rechnung gestellt.

Von der Garantie ausgeschlossen sind:

• Beschädigung oder Ausfall durch Nichtbeachten der Sicherheitsanweisungen oder der Bedienungsanleitung, höhere Gewalt, Unfall, fehlerhafte oder außergewöhnliche Beanspruchung, fehlerhafte Handhabung, eigenmächtige Veränderungen, Blitzschlag oder anderer Einfluss von Hochspannung oder Strom.
• Schäden, die durch den Verlust der Kontrolle über Ihr Produkt entstehen.
• Reparaturen, die nicht durch einen autorisierten CARSON Service durchgeführt wurden
• Verschleißteile wie etwa Sicherungen und Batterien
• Rein optische Beeinträchtigungen
• Transport-, Versand- oder Versicherungskosten
• Kosten für die Entsorgung des Produkts sowie Einrichten und vom Service vorgenommene Einstell- und Wiedereinrichtungsarbeiten.
• Jegliche Veränderungen an Steckern und Kabeln, öffnen des Gehäuses und Beschädigung der Aufkleber

Durch diese Garantie erhalten Sie spezielle Rechte, darüber hinaus ist auch eine von Land zu Land verschiedene Geltendmachung anderer Ansprüche denkbar.

Konformitätserklärung

Hiermit erklärt TAMIYA-CARSON Modellbau GmbH & Co. KG, dass der Funkanlagentyp 500108028 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar.

www.carson-modelsport.com/de/produkte.htm

Bedeutung des Symbols auf dem Produkt, der Verpackung oder Gebrauchsanleitung: Elektrogeräte sind Wertstoffe und gehören am Ende der Laufzeit nicht in den Hausmüll! Helfen Sie uns bei Umweltschutz und Recourcenschonung und geben Sie dieses Gerät bei den entsprechenden Rücknahmestellen ab. Fragen dazu beanwortet Ihnen die für Abfallbeseitigung zuständige Organisation oder Ihr Fachhändler.

Wir wünschen Ihnen viel Spaß mit Ihrem CARSON Produkt!

Vor dem Gebrauch lesen Sie bitte dieses Handbuch sorgfältig durch!

SICHERHEITSANWEISUNGEN (BITTE AUFBEWAHREN!)

1. ACHTUNG! Nicht für Kinder unter 3 Jahren

geeignet. Es besteht Erstickungsgefahr wegen verschluckbarer Kleinteile! Bitte verwahren

Sie diese Hinweise für eine eventuelle Korrespondenz. Farbliche und technische Änderungen bleiben vorbehalten. Die Hilfe von Erwachsenen ist erforderlich, um die Transportsicherungen zu entfernen.

1. Aus hygienischen Gründen empfehlen wir, das Spielzeug nach Gebrauch vollständig zu entleeren und zu trocknen. Das Spielzeug darf nur entsprechend den Anweisungen im vollständig zusammengebauten Zustand im Wasser betrieben werden!

2. Verwerden Sie ausschließlich die dafür festgelegten Batterien! Legen Sie sie so ein, dass die positiven und negativen Pole an der richtige Stellen sind! Werfen Sie verbrauchte Batterien nicht in den Haushaltsmüll, sondern bringen Sie sie zu einer Sammelstelle oder entsorgen Sie sie bei einem Sondermülldepot.

Entfernen Sie leere Batterien aus dem Spielzeug. Nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden. Wiederaufladbare Batterien sind vor dem Aufladen aus dem Spielzeug herauszunehmen. Aufladbare Batterien dürfen nur von Erwachsenen aufgeladen werden. Verwenden Sie keine unterschiedlichen Typen von Batterien und setzen Sie nicht gleichzeitig neue und gebrauchte Batterien ein. Schließen Sie die Verbindungsstege nicht kurz. Mischen Sie nicht neue und alte Batterien. Mischen Sie nicht Alkaline, Standard-(Kohle-Zink) und wiederaufladbare Batterien.

1. Das Spielzeug bitte nicht bei starkem Wind, bei Wellengang und bei starker Strömung betreiben.

2. Bitte beachten Sie, dass das Spielzeug mit entladenen Akkus nur begrenzt steuerbar ist.

3. Boot funktioniert erst nach dem Einsetzen ins Wasser.

4. Nicht für den Betrieb im Salzwasser geeignet!

TECHNISCHE DATEN

• Modell mit 40 MHz Steuerung (max. Sendeleistung 10 mW)

• Betriebsspannung Sender: 4,8-6 V

- Funktion:

- Fahren vorwärts/links/rechts

LIEFERUMFANG

1. RC-Modell

2. Fernsteuerung

3. 4x 1,5 V AA Batterien

4. Ladegerät (in der Fernsteuerung)

5. Betriebsanleitung

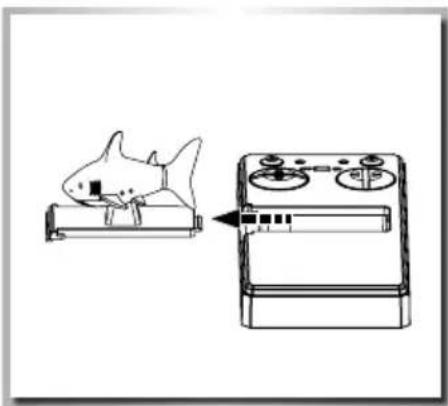

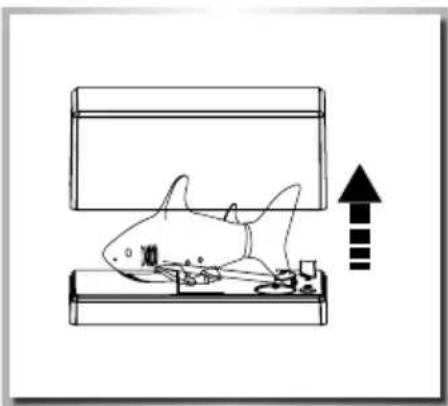

VORBEREITUNG

Klarsichtdeckel öffnen Modell nach links aus der Fernbedienung schieben

Schraube mit Kreuz-Schraubendreher entfernen

AUFLADEN DES FAHRAKKUS

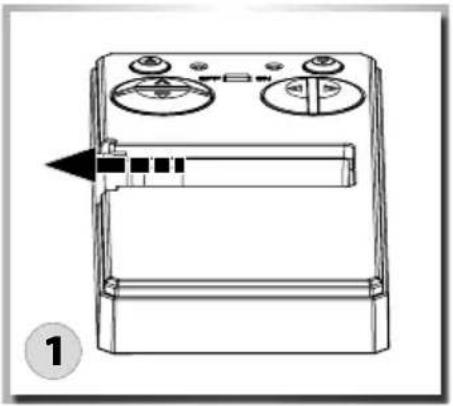

Laden über den Sender

• Fernsteuerung einschalten "ON"
- Lade-Schacht in der Mitte der Fernsteuerung öffnen
- Ladekabel mit der Ladebuchse am Boot verbinden (Passform des Steckers beach - ten)
- grüne Status LED leuchtet während des Ladevorgangs auf
- grüne LED erlischt - Ladevorgang ist beendet (Ladezeit 10-12 min.)

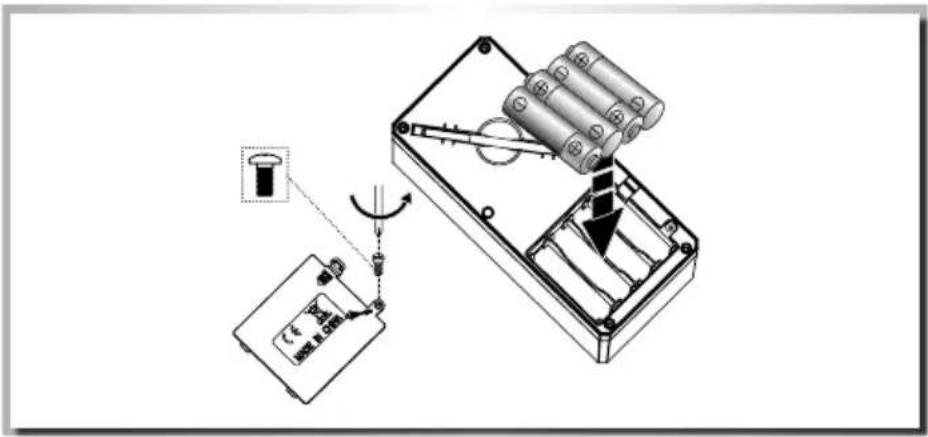

1. Drehen Sie zum Öffnen des Batteriefachs die dort angebrachte Schraube gegen den Uhrzeigersinn mit einem Schraubendreher heraus.
2. Legen Sie frische Batterien entsprechend der vorgefertigten Polung in das Batteriefach ein.
3. Schließen Sie das Batteriefach mit dem Deckel und drehen Sie die Schraube im Uhrzeigersinn wieder vorsichtig fest.
4. Schieben Sie den Schalter auf der Rückseite auf „ON“. Ein aufleuchtendes LED Licht zeigt an, dass die Batterien richtig eingelegt wurden.

Im Auslieferungszustand befinden sich die Batterien bereits in der Fernsteuerung. Bitte entfernen Sie nur den Sicherungs-Papierstreifen !!!

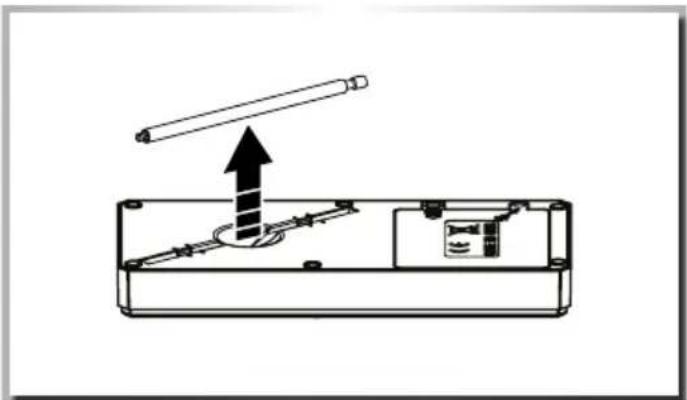

SENDERANTENNE INSTALLIEREN

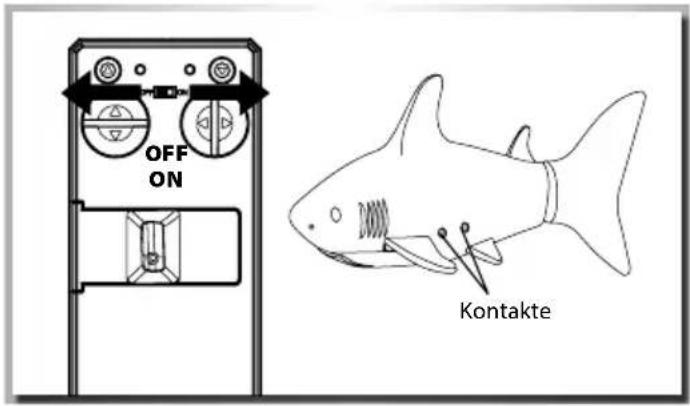

1. Fernsteuerung einschalten

Wichtig: Das Boot ist jetzt noch nicht einsatzfähig !!

1. Boot ins Wasser setzen

Das Bootsmodell ist nun fahrbereit (Sicherheitsschaltung !!! - beide Kontakte müssen sich im Wasser befinden).

OFF ON Kontakte

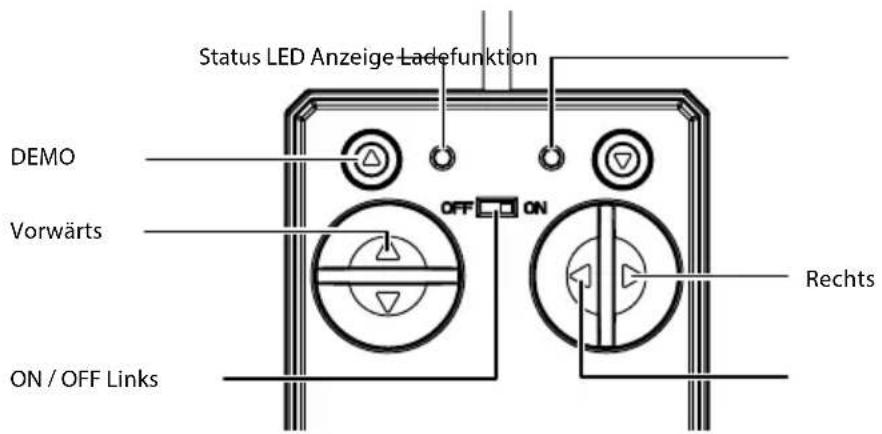

STEUERUNG DES MODELLS

Vorsicht

Um einen Kontrollverlust zu vermeiden: Bewegen Sie die Steuerhebel IMMER L-A-N-G-S-A-M!

• Funktionstasten (Steuerbefehle) betätigen, um die gewünschte Fahrtrichtung zu wählen
• ausgewählte Steuerbefehle werden durch die rote Status LED angezeigt

Status LED Anzeige Ladefunktion DEMO Vorwärts OFF ON Rechts ON / OFF Links

• durch drücken der DEMO-Taste führt das Fahrzeug alle Funktionen automatisch vor
• durch wiederholtes drücken der DEMO-Taste wird diese Funktion wieder beendet

VORSICHTSMASSNAHMEN BEIM BETRIEB DES RC-MODELLS

• Fahren Sie mit dem Modell niemals in belebten Gewässern, in der Nähe von Menschen oder Tieren, um Schäden an Gegenständen oder Personen zu verhindern.
• Fahren Sie mit dem Modell niemals in Gewässern mit Algen oder Schmutz. Sich fest wickelndes Gras kann die Schiffsschraube behindern und den Motor erhitzen.
• Fahren Sie mit dem Modell nicht in fließenden Gewässern.

- Fahren Sie mit dem Modell niemals auf öffentlichen Wasserstraßen, da dies den Schiffsverkehr gefährden könnte.

FEHLERSUCHE

Problem Ursache Lösung
Modell fährt nicht	Modell hat keinen Kontakt zum Wasser	Modell ins Wasser stellen
	Schwacher oder gar kein Akku im Modell Geladenen	Akku einlegen
	Der Überhitzungschutz hat das Modell wegen zu starker Erwärmung angehalten	Den Empfänger ausschalten. Das RC Modell etwa 30 Minuten abkühlen lassen
Keine Kontrolle	Schwacher Akku/Batterie im Sender oder Modell	Geladenen Akku oder neue Batterie einlegen
Der Motor bleibt während des normalen Betriebs plötzlich stehen	Empfänger wird durch Störsignale gestört Entfernen	Sie sich aus dem Umgebungsbereich und starten Sie den Betrieb an einer anderen Umgebung erneut
	Die Funktionen des Fahrreglers wurden durch die integrierte Sicherheitsabschaltung für Akkuunterspannung oder Überhitzung gestoppt	Ersetzen Sie den Fahrakku durch einen vollge - ladenen oder warten Sie bis sich die Elektronik abgekühlt hat
