BEDIENUNGSANLEITUNG DG3 90 TEKA

Sehr geehrte Kundin, sehr geehrter Kunde, Wir möchten Ihnen zu Ihrer Wahl gratulieren. Wir sind überzeugt, dass dieses moderne, funktionelle und praktische Gerät, das aus hochwertigem Material hergestellt wurde, Ihren Ansprüchen voll gerecht wird.

Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie die Dunstabzugshaube in Gebrauch nehmen, damit Sie das Gerät optimal nutzen und Schäden vermeiden, die durch unsachgemässe Handhabung auftreten können; auch finden Sie Hinweise, um kleinere Probleme selbst beheben zu können.

Bitte bewahren Sie diese Gebrauchsanweisung auf, damit Sie jederzeit nützliche Informationen zu Ihrer Dunstabzugshaube nachschlagen können und auch andere Personen das Gerät mühelos bedienen können.

Sicherheitshinweise

• Beachten Sie die geltenden örtlichen Bestimmungen bezüglich der Installation von elektrischen Haushaltsgeräten und Entlüftungseinrichtungen.
• Versichern Sie sich, dass die Spannung und Frequenz des Stromnetzes mit den Angaben auf dem Aufkleber im Innern der Dunstabzugshaube übereinstimmen.
• Im Falle, dass bei Ihrer Abzugshaube das Kabel keinen Netzstecker hat, muss der Netzanschluss des Gerätes mit einem allpoligen Schalter, mit einem Mindestabstand von 3 mm zwischen den Kontakten, erfolgen. DAS STROMKABEL DARF NICHT AUSGETAUSCHT WERDEN, AUSGENOMMEN DURCH EINEN ZUGELASSENEN KUNDENDIENST.
• Vergewissern Sie sich nach dem Anschluss des Gerätes, dass das Stromkabel nicht mit scharfen Metallkanten in Berührung kommt.
• Vermeiden Sie den Abluftanschluss der Dunstabzugshaube an Entlüftungsleitungen für Rauch aus nichtelektrischen Energiequellen, z.B. offene Kamine, Heizkessel, etc.
• Der Raum muss über eine angemessene Lüftung verfügen, falls Sie die Dunstabzugshaube gleichzeitig mit nicht-elektrischen Geräten wie Gasherden, etc. benutzen.
  • Die übermäßige Fettansammlung in der Dunstabzugshaube und in den Metallfiltern kann Fettabtropfen und Brandgefahr zur Folge haben. Um dies zu vermeiden, ist es notwendig, das

Innere der Dunstabzugshaube sowie die Metallfilter mindestens einmal monatlich zu reinigen.

• Der Höhenabstand zwischen der Unterkante der Dunstabzugshaube und dem Kochherd muss bei Elektroherden mindestens 50 cm und bei Gasherden oder kombinierten Gas-Elektroherden mindestens 65 cm betragen. BEACHTEN SIE BITTE DIE GRUNDANWEISUNGEN DES HERSTELLERS DER HERD PLATTE.
• Lassen Sie niemals eine Gasflamme offen brennen, ohne dass Sie ein Kochgefäss auf das Kochfeld stellen. Das in den Filtern angesammelte Fett kann in die Flamme tropfen oder sich durch den Temperaturanstieg entzünden.

- Kochen Sie nicht unter der Dunstabzugshaube, ohne dass die Filter montiert sind, z. B. wenn Sie diese im Geschirrspüler reinigen.

- Unter der Dunstabzugshaube darf nicht flambiert werden.

- Unterbrechen Sie die Stromzufuhr vor jedweder Handhabung im Inneren der Dunstabzugshaube, z. B. bei der Reinigung oder Wartung.

- Wenn Sie das Gerät von innen reinigen, empfehlen wir Ihnen, Handschuhe zu tragen und vorsichtig vorzugehen.

- Ihre Dunstabzugshaube ist für den häuslichen Gebrauch und nur zum Abzug und Reinigung von Kochdämpfen aus der Zubereitung von Lebensmitteln bestimmt. Jede andere Nutzung unterliegt Ihrer Eigenverantwortung und kann gefährlich sein. Der Hersteller übernimmt keinerlei Haftung für Schäden durch den unsachgemäßen Einsatz des Gerätes.

- Für jegliche Reparaturarbeiten wenden Sie sich bitte an den nächsten TEKA-Kundendienst und verwenden Sie stets Originalersatzteile. Reparaturen oder Änderungen, die nicht von Fachleuten ausgeführt werden, können Schäden am Gerät und Fehlfunktionen verursachen und somit Ihre Sicherheit gefährden.

- Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und elektronikaltgeräte "Waste Electrical and Electronic Equipment" (WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

- Bei gleichzeitigem Betrieb von Dunstabzugshauben im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4Pa (4 x 10 ^-5 bar) sein.

Inhaltsverzeichnis

Seite

Gerätebeschreibung 7

Bedienungsanleitung 7

Reinigung und Wartung 8

Falls etwas nicht funktioniert 8

Gerätemaße und technische Daten 8

Mitgeliefertes Zubehör 9

Einbau 9

Aktivkohlefilter 9

Gerätebeschreibung

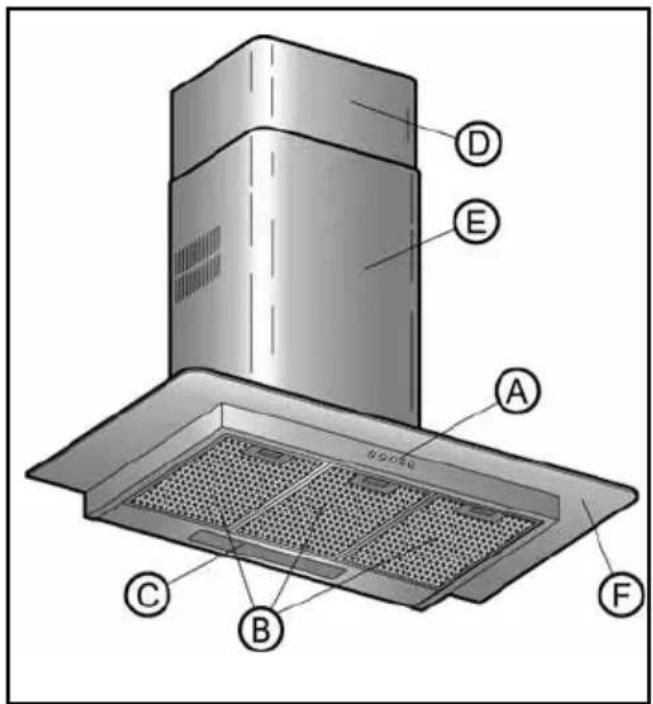

A Programmschaltung mit Druckknopf für Licht und Geschwindigkeit mit Funktionsleuchte.
B Metallfilter.
C Beleuchtung mit zwei Lampen - 40 W (E-14).
D, E Abzugsrohrverkleidung, höhenverstellbar.

D E A 500-50 C B F

Gebrauchsanleitung

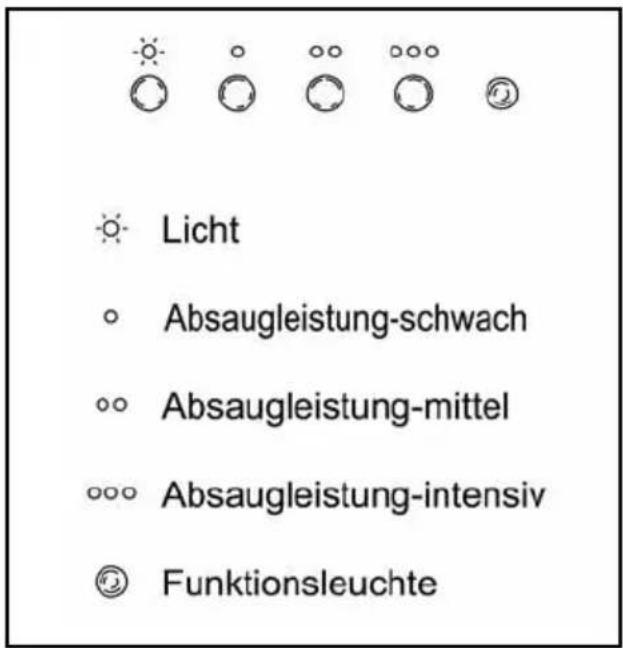

Sie können die Funktionen der Dunstabzugshaube durch Betätigung der Bedientasten, wie in der Zeichnung angegeben, einstellen.

Licht Absaugleistung-schwach Absaugleistung-mittel Absaugleistung-intensiv Funktionsleuchte

Um eine bessere Absaugleistung zu erzielen, empfehlen wir Ihnen, das Gerät einige Minuten vor dem Kochen einzuschalten, damit der Luftstrom bei Kochbeginn den Dunst dauerhaft und gleichmässig absaugt.

Ebenso sollten Sie das Gerät nach dem Kochen einige Minuten eingeschaltet lassen, um den vollständigen Abzug aller Dämpfe und Gerüche nach draußen sicherzustellen.

Reinigung und Wartung

Beachten Sie bei der Reinigung und Wartung des Gerätes die Sicherheits-hinweise auf Seite 6.

Reinigung des Gehäuses

• Wenn Ihre Dunstabzugshaube aus rostfreiem Edelstahl ist, benutzen Sie bitte die speziellen Reinigungsmittel für dieses Material und befolgen Sie die Gebrauchsanweisung des Reinigungsmittelherstellers.
• Wenn Ihre Dunstabzugshaube lackiert ist, verwenden Sie lauwarmes Wasser und neutrale Seife. Vermeiden Sie Reinigungsmittel die ätzende oder scheuernde Stoffe sowie Lösungsmittel enthalten.
• Benutzen Sie keinesfalls metallische Schwämme bzw. Bürsten und scheuernde oder ätzende Produkte.
• Trocknen Sie die Dunstabzugshaube mit einem fusselfreien Tuch.
• Der Einsatz von Dampfreinigungsgeräten ist nicht empfehlenswert.

Reinigung der Metallfilter

Zum Entfernen der Filter aus dem Filterrahmen üben Sie leichten Druck auf die Einfügevorrichtung aus und nehmen Sie dann die Filter heraus. Zur Reinigung können Sie die Filter in heissem Wasser mit neutraler Seife einweichen, bis sich das Fett löst und sie dann unter fließendem Wasser abspülen, oder Sie benutzen spezielle Fettlöser. Die Filter können auch in der Spülmaschine gereinigt werden; in diesem Fall empfehlen wir Ihnen, sie senkrecht zu stellen, damit keine Speisereste zurückbleiben. Der Einsatz von scharfen Reinigungsmitteln in der Geschirrspülmaschine kann die Metalloberfläche der Filter angreifen (Einschwärzung), ohne dass sich dies jedoch negativ auf die Fettabsorptionsfähigkeit der Filter auswirkt. Lassen Sie die Filter nach der Reinigung an der Luft trocknen, bevor Sie sie wieder in die Dunstabzugshaube einsetzen.

Lampenwechsel

Gehen Sie wie folgt vor:

• Entfernen Sie die Metallfilter.
• Wechseln Sie die defekte Lampe aus; Höchstleistung 40 W (E-14).
• Fügen Sie die Filter wieder ein.

Falls etwas nicht funktioniert

Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:

Problem	Mögliche Ursache	Lösung
Die Dunstabzugshaube funktioniert nicht.	Das Stromkabel ist nicht an das Netz angeschlossen.Kein Strom im Netz / Stromausfall.	Schließen Sie das Kabel an.Vergewissern Sie sich, dass das Stromnetz funktioniert.
Die Dunstabzugshaube saugt nicht genügend ab oder vibriert.	Fettverstopfte Filter.Verstopfung im Luftabzugsrohr.	Ersetzen bzw.reinigen Sie die Aktivkohle-oder Metallfilter.Entfemen Sie die Verstopfungsursache.
Die Beleuchtung funktioniert nicht.	Die Lampen sind defekt.Die Lampen sind lose.	Ersetzen Sie die Lampen.Drehen Sie die Lampen fest.

Gerätemaße und Technische Merkmale

Siehe Seite 30.

TEKA INDUSTRIAL S.A. behält sich das Recht vor, an seinen Geräten ggf. Änderungen vorzunehmen, ohne dabei deren Haupteigenschaften zu verändern.

Mitgeliefertes Zubehör

1 Reduzierstück 150/ 120 mm.
2 Wandhalterungen (O).
2 Halterung für den Kamin (C und H).
6 Wandbesfestigungsdübel (∅8 x 40).
6 Wandbefestigungsschrauben(∅5x45)
4 Befestigungsdübel (∅6 x 30).
4 Wandbefestigungsschrauben(∅4x30)
2 U-Scheiben ∅6,4 x ∅12 für Wandbefestigungsschrauben.
2 U-Scheiben ∅6,4 x ∅18 für Wandbefestigungsschrauben.
4 Senkkopfschrauben Nirosta ∅4 x 12 für die obere Kaminbefestigung.
2 Senkkopfschrauben Nirosta ∅3,7 x 10 für die obere Kaminbefestigung.
2 Klammern.

Einbau

Zeichnung 1 (S. 31)

Beim Einbau der Dunstabzugshaube beachten Sie bitte die Sicherheitshinweise auf Seite 6.

Für eine optimale Leistung der Dunstabzugshaube sollte das Abzugsrohr nach außen nicht länger als VIER METER sein, nicht mehr als zwei 90° Winkel haben und der Durchmesser sollte mindestens ∅120 betragen.

1) Zeichnen Sie gemäß Zeichnung 1 (S. 31) die Bohrlöcher für die Wandhalterungen an und bohren Sie die Löcher für die Befestigungsdübel (P) (∅8 x 40) und (J) (∅6 x 30).
2) Schrauben Sie die beiden Aufhängungen (O), wobei zu beachten ist, dass die geschlossene Seite der Wanddanfängungen nach oben zeigt, an die Wand und zwar mit den Schrauben (Q) (∅5 x 45) und die Halterung (H) mit den Schrauben (I) (∅4 x 30), wie in Zeichnung 1 dargestellt.
3) Hängen Sie die Haube in die befestigte Aufhängung (O). Nivellieren Sie das Gerät durch Anziehen der Schrauben (L) (M4 x 12).
4) Zeichnen Sie die Löcher für die Dübel (R) (∅8 x 40) aus dem Haubeninnern an.
5) Hängen Sie die Haube ab. Wenn ihre Haube aus Edelstahl ist, entfernen Sie die Plastikfolie vor der Montage.
6) Bohren Sie die Dübellöcher und bringen Sie die Dübel (R) (∅8 x 40) an.
7) Hängen Sie die Haube ein, ziehen Sie die Schrauben (M) (M4 x 12) mit den Unterlegscheiben

(A3) (∅6,4 x ∅12) fest und die Schrauben (S) (∅5 x 45) mit den Unterlegscheiben (T) (∅6,4 x ∅18).
8) Montieren Sie die Abzugsrohrverkleidungen durch Befestigung des Unterteils an der Halterung (H), wie in der Zeichnung 1 genau dargestellt. Heben Sie die obere Abzugsrohrverkleidung auf die gewünschte Höhe an und markieren Sie den Umriss an der Wand. Entfernen Sie die Abzugsrohrverkleidungen.
9) Bringen Sie die Klammern (F) an der Halterung (C) an.
10) Zentrieren Sie die Halterung (C) innerhalb des markierten Umrisses; zeichnen Sie die Bohrlöcher an und bohren Sie die Löcher für die Dübel (E) (∅6 x 30). Befestigen Sie die Halterung (C) mit den Dübelschrauben (D) (∅4 x 30).
11) Bringen Sie das Teil (B) an, wenn das Innenrohr (nicht mitgeliefert) einen Durchmesser von ∅120 hat. 12) Befestigen Sie das Innenrohr mit einer Schelle (nicht mitgeliefert) entsprechend an (B) bzw. über die Luftabzugsöffnung des Motors an.
13) Nach der Anbringung des Innenrohres setzen Sie die untere Rohrverkleidung auf die Dunstabzugshaube und befestigen Sie die obere Rohrummantelung mit den Schrauben (G) (∅3,9 x 13).

Aktivkohlefilter (Optional)

Falls ein Dunstabzug nach außen nicht möglich ist, kann die Dunstabzugshaube mittels Aktivkohlefiltern so betrieben werden, dass die Reinigung der Luft mit Umluftbetrieb über diese Filter erfolgt.

Die Nutzungsdauer dieser Aktivkohlefilter beträgt, je nachdem wie oft und wie lange Sie das Gerät einschalten, zwischen drei bis sechs Monaten. Diese Filter sind nicht wasch- oder wiederverwendbar. Sie müssen nach der Abnutzung erneuert werden.

Zeichnung 2 (S. 31)

1) Setzen Sie die Filter jeweils in das Ansaugteil an beiden Seiten des Motors ein, indem Sie die Filteröffnungen (A) in die Raster (B) des Motorgehäuses einstecken. Anschliessend drehen Sie in die auf der Zeichnung angegebene Richtung.
2) Entfernen Sie die Rohrummantelung (E). Bringen Sie den Diffuseur (C) über die Luftabzugsöffnung des Motors an. Bringen Sie die Rohrummantelung wieder an (E).

Dear client:

CODE NR.	NETZSPANNUNG (V)	FREQUENZ (Hz)	NENNLEISTUNG (W)LAMPEN / MOTOR	LEISTUNG
*	220 – 240	50	2 x 40/ 130	500 m^3 / h

* Siehe Typenschild im Innern der Dunstabzughauben.

Technical Code	Network Tension (V)	Network Frequency (Hz)	Lights/ Motor Power (W)	Motor Volume
*	220 – 240	50	2 x 40/ 130	500 m^3 / h
*	110 – 127	60	2 x 40/ 130	500 m^3 / h
