| Produkttyp | Kühl-Gefrierkombination |
| Marke | Haier |
| Modell | HTW5620ENMG |
| Energieeffizienzklasse | B |
| Jährlicher Energieverbrauch | 173 kWh/Jahr |
| Gesamtvolumen | 414 L |
| Volumen Kühlabteil | 255 L |
| Volumen Gefrierabteil | 125 L |
| Volumen Frischeabteil (My Zone) | 34 L |
| Gefrierklasse | 4 Sterne |
| Gefrierkapazität | 10 kg/24h |
| Temperaturanstiegszeit | 13 h |
| Abtauart | Automatisch |
| Maße (B x T x H) | 595 x 667 x 2050 mm |
| Stromversorgung | 220-240 V ~ 50 Hz |
| Eingangsstrom | 1,4 A |
| Kältemittel | R600a (53 g) |
| Klimaklasse | SN, N, ST, T (10 °C bis 43 °C) |
| Geräuschemission | B (35 dB(A)) |
| Sonderfunktionen | Super Cool, Super Freeze, Holiday, Eco Mode, Wi-Fi, My Zone |
| Beleuchtung | LED (12 V, max 1,5 W) |
| Türanschlag wechselbar | Ja (rechts nach links) |
| Anzahl Gefrierschubladen | 3 Schubladen (darunter ein Tablett) |
| Kühlabstellflächen | Glasböden, klappbare Ablage |
| Verstellbare Füße | Ja |
| Mindestgarantie (EU) | 2 Jahre |
2 Fragen zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Beim HAIER HTW5620ENMG wird die Temperatur des Gefrierschranks über die Touch-Tasten des Bedienfelds an der Vorderseite eingestellt:
Der Kühlschrank HAIER HTW5620ENMG verfügt über einen Türöffnungsalarm, der Sie im Falle eines Vergessens alarmieren soll. Dieser Alarm wird jedoch nicht sofort ausgelöst - er funktioniert wie folgt:
Wenn Sie die Tür länger als 7 Minuten offen lassen, deaktiviert das System auch automatisch die Innenbeleuchtung und das Bedienfeld, um den Energieverbrauch zu reduzieren.
Um den Alarm zu stoppen: Schließen Sie einfach die Tür, oder Sie können ihn manuell ausschalten, wenn er ertönt.
Laden Sie die Anleitung für Ihr Kühlschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch HTW5620ENMG - HAIER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. HTW5620ENMG von der Marke HAIER.
Das Symbol weist auf Brandgefahr hin, da brennbare Materialien verwendet werden. Verhindern Sie die Entstehung von Bränden, die durch entflammbare Materialien verursacht werden.
Vor der ersten Inbetriebnahme
Installation
Täglicher Gebrauch
Bestimmungsgemäße Verwendung
Produktbeschreibung
Bedienfeld
Verwendung
Ausrüstung
Energiespartipps
Pflege und Reinigung
Fehlerbehebung
Installation
Technische Daten
138 Kundendienst
Einstellen der Temperatur für den Kühlschrank 109
Einstellen der Temperatur für den Gefrierschrank 109
Einstellen der Temperatur für My Zone 109
Super Cool-Funktion 110
Super Freeze-Funktion 111
Bitte klicken Sie auf den Inhalt, um die Detailinformationen zu sehen.
Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie dieses Gerät benutzen. Die Anleitung enthält wichtige Informationen, die Ihnen dabei helfen, das Gerät optimal zu nutzen und eine sichere und ordnungsgemäße Installation, Verwendung und Wartung zu gewährleisten.
Bewahren Sie diese Anleitung an einem geeigneten Ort auf, damit Sie jederzeit für die sichere und ordnungsgemäße Verwendung des Geräts darauf zurückgreifen können.
Wenn Sie das Gerät verkaufen, weggeben oder bei einem Umzug zurücklassen, vergewissern Sie sich, dass diese Anleitung auch beigelegt wird, damit sich der neue Besitzer mit dem Gerät und den Sicherheitshinweisen vertraut machen kann.
Überprüfen Sie das Zubehör und die Dokumentation gemäß dieser Liste:
Eierablage
Energie-Kennzeichnung
Garantiekarte
Benutzerhandbuch
Eiswürfelschale
Türscharniere
Scharnierabdeckung
Kappeneinsatz
WARNUNG - Wichtige Sicherheitsinformationen
HINWEIS - Allgemeine Informationen und Tipps
Umweltinformationen
Tragen Sie zum Schutz der Umwelt und der menschlichen Gesundheit bei. Die Verpackung zum Recyceln in die entsprechenden Behälter entsorgen. Unterstützen Sie das Recycling von Elektro- und Elektronik-Altgeräten. Entsorgen Sie Geräte, die mit diesem Symbol gekennzeichnet sind, nicht mit dem Hausmüll. Geben Sie das Produkt an Ihre lokale Recyclinganlage zurück oder wenden Sie sich an Ihre Stadtverwaltung.
Verletzungs- oder Erstickungsgefahr!
Kältemittel und Gase müssen fachgerecht entsorgt werden. Stellen Sie sicher, dass die Schläuche des Kältemittelkreislaufs nicht beschädigt sind, bevor sie ordnungsgemäß entsorgt werden. Trennen Sie das Gerät vom Stromnetz. Trennen Sie das Netzkabel und entsorgen Sie es. Entfernen Sie die Fächer und Schubladen sowie die Türöffnung und die Dichtungen, um zu verhindern, dass Kinder und Haustiere im Gerät eingeschlossen werden.
▶ Vergewissern Sie sich, dass keine Transportschäden vorliegen. Entfernen Sie alle Verpackungsteile und bewahren Sie sie außerhalb der Reichweite von Kindern auf. Warten Sie vor dem Einschalten des Geräts mindestens zwei Stunden, damit der Kühlkreislauf sicher und effektiv arbeitet. Das Gerät immer mit mindestens zwei Personen transportieren, da es schwer ist.

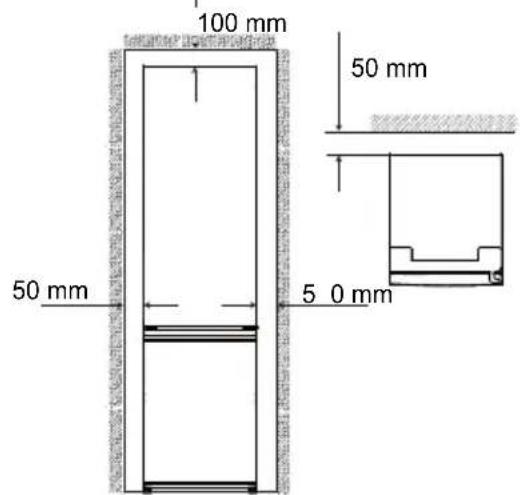

Das Gerät sollte an einem gut belüfteten Ort aufgestellt werden. Idealerweise müssen mindestens 10 cm rund um das Gerät frei bleiben. ▶ Stellen Sie das Gerät niemals in einem feuchten Bereich oder an einem Ort auf, wo es mit Wasser nassgespritzt werden könnte. Reinigen Sie Wasserspritzer und Flecken mit einem weichen, sauberen Tuch. ▶ Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf. ▶ Installieren und richten Sie das Gerät in einem Bereich ein, der für seine Größe und Verwendung geeignet ist. Lüftungsschlitze am Gerät oder in der Einbaustruktur freihalten. ▶ Stellen Sie sicher, dass die elektrischen Informationen auf dem Typenschild der Stromversorgung entsprechen. Ist dies nicht der Fall, wenden Sie sich an einen Elektriker. Das Gerät wird über eine 220-240 V Wechselspannung/50 Hz betrieben. Abnormale Spannungsschwankungen könnten dazu führen, dass das Gerät nicht angeht, der Temperaturregler oder Kompressor beschädigt wird, oder dass während des Betriebs ein abnormales Geräusch auftritt. In einem solchen Fall ist ein automatischer Regler anzubringen. ▶ Verwenden Sie keine Mehrfachsteckadapter und Verlängerungskabel. Keine Mehrfachsteckdosen oder Verlängerungen hinter dem Gerät platzieren. ▶ Stellen Sie sicher, dass das Netzkabel nicht durch den Kühlschrank eingeklemmt wird. Nicht auf das Netzkabel treten.
▶ Verwenden Sie eine separate, geerdete Steckdose für eine leicht zugängliche Stromversorgung. Das Gerät muss geerdet werden. Nur für Großbritannien: Das Gerätenetzkabel ist mit einem 3-adrigen Stecker (Erdungsstecker) ausgestattet, der in eine 3-adrige Norm-Buchse (geerdet) passt. Den dritten Stift (Erdung) auf keinen Fall kappen oder entfernen. Das Gerät muss so installiert werden, dass der Stecker erreichbar ist.
▶ Den Kühlkreislauf nicht beschädigen.
▶ Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben.
Kinder im Alter von 3 bis 8 Jahren dürfen Kühlschränke be- und entladen, aber nicht reinigen und installieren.
- Kinder unter 3 Jahren vom Gerät fernhalten, es sei denn, sie werden ständig beaufsichtigt.
▶ Kinder dürfen nicht mit dem Gerät spielen.
Wenn Kühlgas oder ein anderes brennbares Gas in der Nähe des Geräts austritt, drehen Sie das Ventil des austretenden Gases ab. Öffnen Sie die Türen und Fenster, und ziehen Sie nicht den Netzstecker des Kühlschranks oder eines anderen Haushaltsgeräts.
Beachten Sie, dass das Gerät für den Betrieb bei einer bestimmten Umgebungstemperatur zwischen 10 und 43 °C eingestellt ist. Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn es über einen längeren Zeitraum bei einer Temperatur oberhalb oder unterhalb des angegebenen Bereichs betrieben wird.
Stellen Sie keine instabilen Gegenstände (schwere Gegenstände, mit Wasser gefüllte Behälter) auf den Kühlschrank, um Verletzungen durch Herunterfallen oder elektrische Schläge durch Kontakt mit Wasser zu vermeiden.
Ziehen Sie nicht an den Türfächern. Die Tür kann schief verzogen werden, das Flaschenregal kann herausgezogen werden, oder das Gerät kann umkippen.
Die Tür nur mit den Griffen öffnen und schließen. Der Spalt zwischen den Türen sowie zwischen den Türen und dem Schrank ist sehr schmal. Stecken Sie nicht Ihre Hände in diese Bereiche, um zu vermeiden, dass Sie Ihre Finger eingeklemmt werden. Die Kühlschranktüren nur dann öffnen oder schließen, wenn keine Kinder im Bewegungsbereich der Tür stehen.
Keine brennbaren, explosionsfähigen oder korrosiven Substanzen im Gerät oder in der Nähe verwenden. Keine Arzneimittel, Bakterien oder Chemikalien im Gerät lagern. Dieses Gerät ist ein Haushaltsgerät. Es wird davon abgeraten, Materialien zu lagern, die extreme Temperaturen erfordern. Lagern Sie niemals Flüssigkeiten in Flaschen oder Dosen (außer hochprozentige Spirituosen), insbesondere kohlensäurehaltige Getränke, im Gefrierschrank, da diese beim Einfrieren platzen können. Überprüfen Sie den Zustand der Lebensmittel, wenn die Temperatur im Gefrierschrank angestiegen ist. Keine unnötig niedrigen Temperaturen im Kühlschrank einstellen. Bei hohen Einstellungen kann es zu Minustemperaturen kommen. Achtung: Flaschen können platzen. ▶ Berühren Sie Gefriergut nicht mit nassen Händen (Handschuhe tragen). Verzehren Sie insbesondere Eis am Stiel nicht sofort nach der Entnahme aus dem Gefrierfach. Es besteht die Gefahr des Erfrierens oder der Bildung von Frostblasen an Mund und Zunge. ERSTE HILFE: Sofort unter fließend kaltes Wasser halten. Nicht mit Gewalt abziehen! ▶ Berühren Sie nicht die Innenfläche des Gefrierfachs, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren könnten. Ziehen Sie den Gerätestecker aus der Steckdose, falls die Stromversorgung unterbrochen wird oder bevor Sie das Gerät reinigen. Warten Sie vor dem Neustart mindestens 7 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann. Im Inneren des Haushaltsgeräts keine elektrischen Geräte benutzen, es sei denn, sie werden vom Hersteller empfohlen. Wartung / Reinigung ▶ Kinder müssen beaufsichtigt werden, wenn sie das Gerät reinigen und warten. Trennen Sie das Gerät von der Stromversorgung, bevor Sie eine routinemäßige Wartung durchführen. Warten Sie vor dem Neustart mindestens 5 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann.
Fassen Sie beim Herausziehen des Gerätesteckers aus der Steckdose den Stecker und nicht das Kabel an. Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder Alkalilösungen. Reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühlgeräte, um Beschädigungen zu vermeiden. Kratzen Sie Frost und Eis nicht mit scharfkantigen Gegenständen ab. Verwenden Sie keine Sprays, elektrischen Heizgeräte, Haartrockner zum Abtauen oder Dampfreiniger im Gerät, um Beschädigungen der Kunststoffteile zu vermeiden. Keine mechanischen oder sonstigen Hilfsmittel verwenden, um den Abtauvorgang zu beschleunigen, es sei denn, dies wird vom Hersteller so empfohlen. Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden. Versuchen Sie nicht, das Gerät selbst zu reparieren, zu zerlegen oder zu verändern. Bei Reparaturen wenden Sie sich bitte an unseren Kundenservice. Entfernen Sie den Staub auf der Geräterückseite mindestens einmal im Jahr, um Brandgefahr und einen erhöhten Energieverbrauch zu vermeiden. Das Gerät während der Reinigung nicht besprühen oder mit Wasser beschütten. Das Gerät nicht mit Wasser besprühen oder mit Dampf reinigen. ▶ Die kalten Einlegeböden aus Glas nicht mit heißem Wasser reinigen. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt.
Das Gerät enthält das entzündliche Kältemittel ISOBUTAN (R600a). Stellen Sie sicher, dass der Kühlkreislauf während des Transports oder der Installation nicht beschädigt wird. Auslaufendes Kältemittel kann Augenverletzungen verursachen oder sich entzünden. Falls Schäden aufgetreten sind, halten Sie sich von offenen Brandquellen fern, lüften Sie den Raum gründlich, stecken Sie die Netzkabel des Geräts oder eines anderen Geräts nicht ein oder aus. Informieren Sie den Kundendienst.
Falls die Augen mit dem Kältemittel in Kontakt kommen, sofort unter fließendem Wasser ausspülen und den Augenarzt verständigen.
Dieses Gerät ist zum Kühlen und Gefrieren von Lebensmitteln bestimmt. Es ist ausschließlich für den Einsatz in Haushalten und ähnlichen Bereichen konzipiert, wie z. B. in Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen, auf Bauernhöfen und in Hotels, Motels und anderen wohnähnlichen Umgebungen sowie in Bed-and-Breakfasts und fürs Catering. Das Gerät ist nicht für die kommerzielle oder industrielle Nutzung bestimmt. Änderungen oder Anpassungen am Gerät sind nicht erlaubt. Eine unsachgemäße Verwendung kann zu Gefahren und zum Verlust von Garantieansprüchen führen.
Dieses Produkt erfüllt die Anforderungen aller geltenden EG-Richtlinien mit den entsprechenden harmonisierten Normen, die eine CE-Kennzeichnung vorsehen.

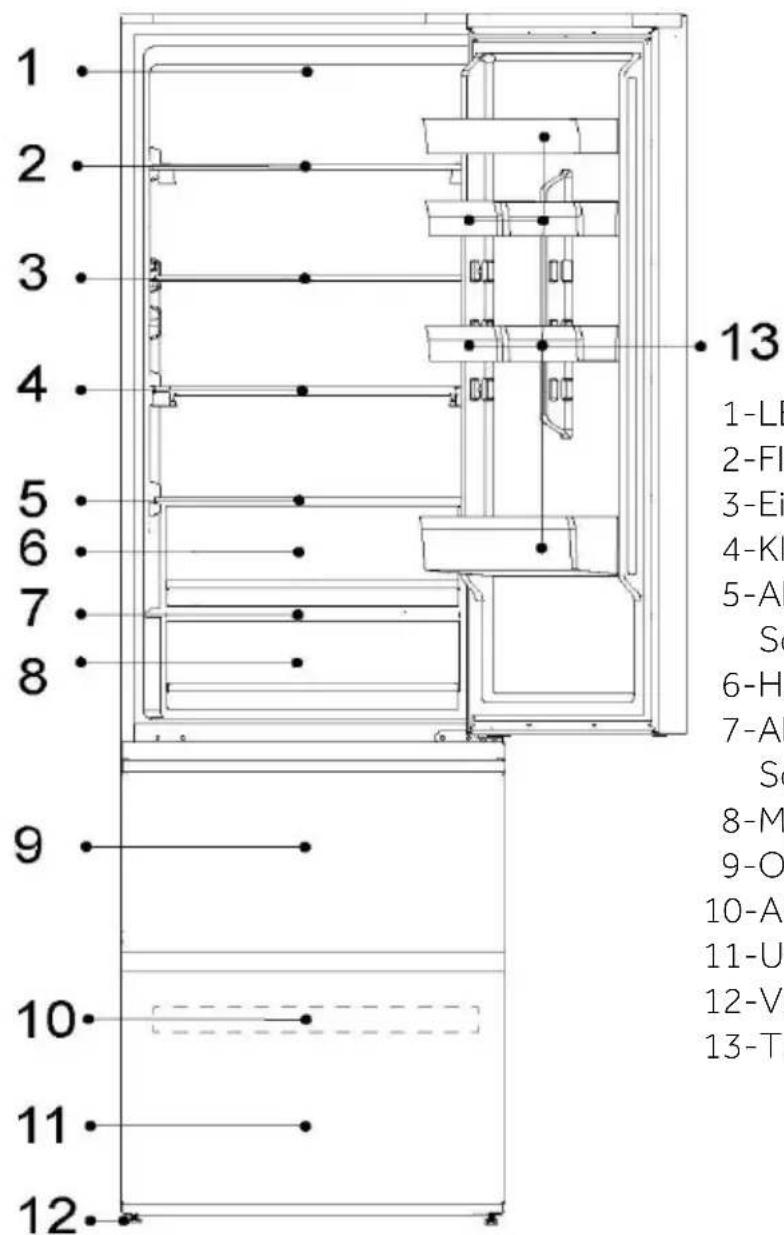

Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen. (HTW5620EN*, HTW5620DN*, HTW5620CN*)
1-LED-Lampe für den Kühlschrank
2-Flaschenregal
3-Einlegeboden aus Glas
4-Klappbarer Einlegeboden
5-Abdeckung für die Humidity Zone-Schublade
6-Humidity Zone-Schublade
7-Abdeckung für die My Zone-Schublade
8-My Zone-Schublade
9-Obere Gefrierschrank-Schublade
10-Ablage Gefrierfach
11-Untere Gefrierschrank-Schublade
12-Verstellbare Füße
13-Türfach

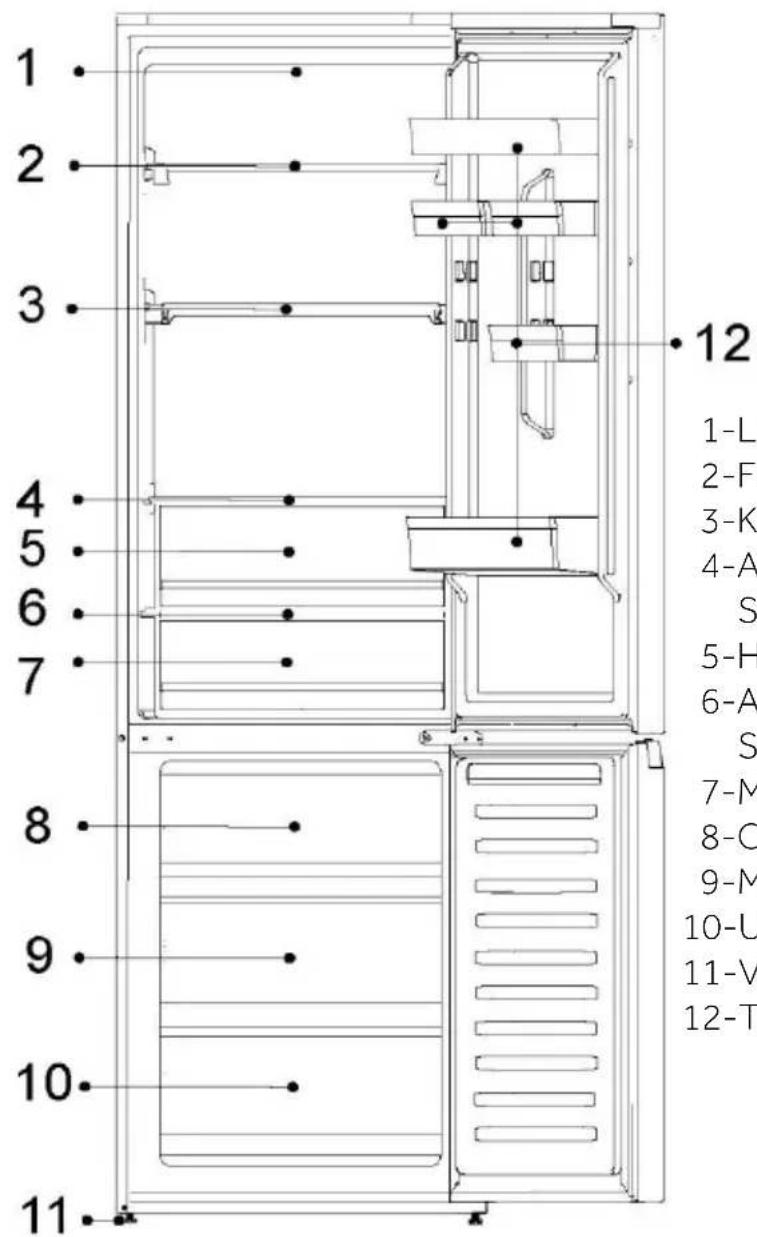

Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen. (HTW5618DN*, HTW5618CN*, HTW5618EN*)
1-LED-Lampe für den Kühlschrank
2-Flaschenregal
3-Klappbarer Einlegeboden
4-Abdeckung für die Humidity Zone-Schublade
5-Humidity Zone-Schublade
6-Abdeckung für die My Zone- Schublade
7-My Zone-Schublade
8-Obere Gefrierschrank-Schublade
9-Ablage Gefrierfach
10-Untere Gefrierschrank-Schublade
11-Verstellbare Füße
12-Türfach
Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen.
(HTW3620EN*, HTW3620DN*, HTW3620CN*)
1-LED-Lampe für den Kühlschrank 2-Einlegeboden aus Glas 3-Einlegeboden aus Glas 4-Einlegeboden aus Glas 5-Einlegeboden aus Glas 6-Abdeckung für die My Zone-Schublade 7-My Zone-Schublade 8-Obere Gefrierschrank-Schublade 9-Ablage Gefrierfach 10-Untere Gefrierschrank-Schublade 11-Verstellbare Füße 12-Türfach
Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen.
(HTW3618EN*, HTW3618DN*, HTW3618CN*)
1-LED-Lampe für den Kühlschrank 2-Einlegeboden aus Glas 3-Einlegeboden aus Glas 4-Einlegeboden aus Glas 5-Abdeckung für die My Zone-Schublade 6-My Zone-Schublade 7-Obere Gefrierschrank-Schublade 8-Ablage Gefrierfach 9-Untere Gefrierschrank-Schublade 10-Verstellbare Füße 11-Türfach

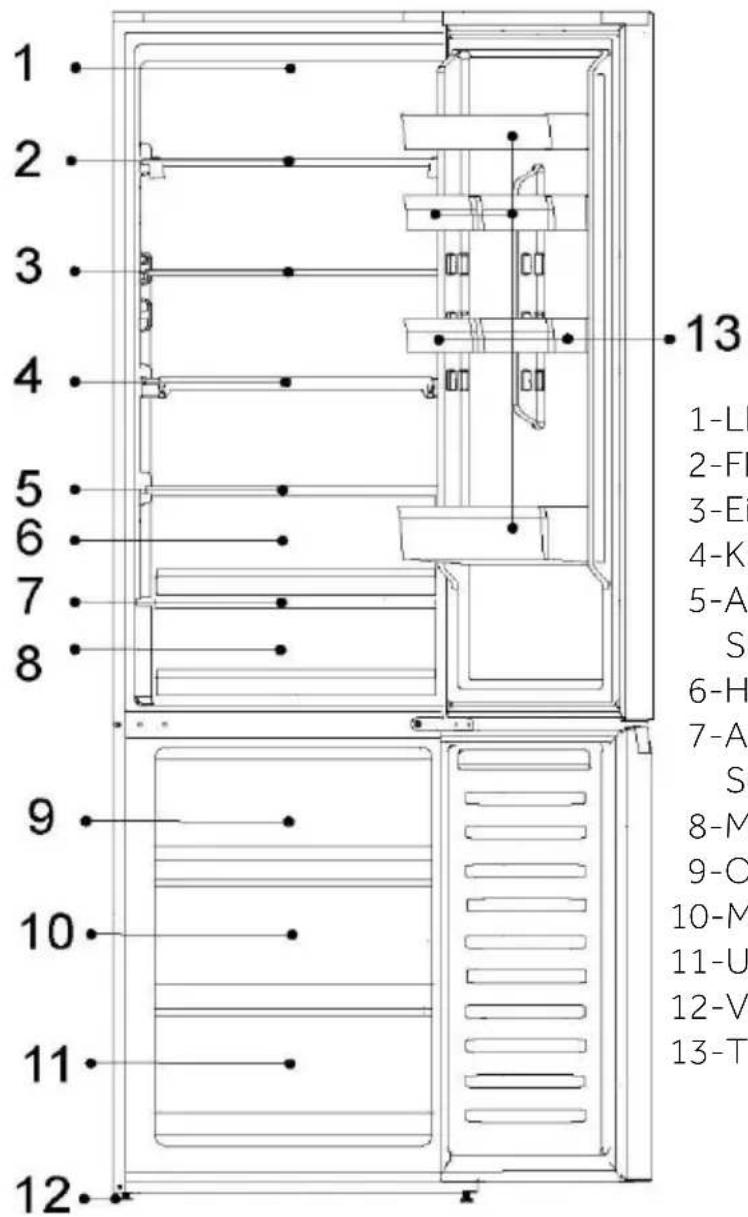

Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen. (HDPW5620DN*, HDPW5620CN*, HDPW5620BN*, HDPW5620AN*)
1-LED-Lampe für den Kühlschrank
2-Flaschenregal
3-Einlegeboden aus Glas
4-Klappbarer Einlegeboden
5-Abdeckung für die Humidity Zone-Schublade
6-Humidity Zone-Schublade
7-Abdeckung für die My Zone-Schublade
8-My Zone-Schublade
9-Obere Gefrierschrank-Schublade
10-Mittlere Gefrierschrank-Schublade
11-Untere Gefrierschrank-Schublade
12-Verstellbare Füße
13-Türfach
Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen. (HDPW5618DN*, HDPW5618CN*)
1-LED-Lampe für den Kühlschrank 2-Flaschenregal 3-Klappbarer Einlegeboden 4-Abdeckung für die Humidity Zone-Schublade 5-Humidity Zone-Schublade 6-Abdeckung für die My Zone-Schublade 7-My Zone-Schublade 8-Obere Gefrierschrank-Schublade 9-Mittlere Gefrierschrank-Schublade 10-Untere Gefrierschrank-Schublade 11-Verstellbare Füße 12-Türfach
Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen.
(HDPW3620DN*, HDPW3620CN*)
1-LED-Lampe für den Kühlschrank 2-Einlegeboden aus Glas 3-Einlegeboden aus Glas 4-Einlegeboden aus Glas 5-Einlegeboden aus Glas 6-Abdeckung für die My Zone-Schublade 7-My Zone-Schublade 8-Obere Gefrierschrank-Schublade 9-Ablage Gefrierfach 10-Untere Gefrierschrank-Schublade 11-Verstellbare Füße 12-Türfach
Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell (HDPW3618DN*, HDPW3618CN*) abweichen.
1-LED-Lampe für den Kühlschrank 2-Einlegeboden aus Glas 3-Einlegeboden aus Glas 4-Einlegeboden aus Glas 5-Abdeckung für die My Zone-Schublade 6-My Zone-Schublade 7-Obere Gefrierschrank-Schublade 8-Ablage Gefrierfach 9-Untere Gefrierschrank-Schublade 10-Verstellbare Füße 11-Türfach

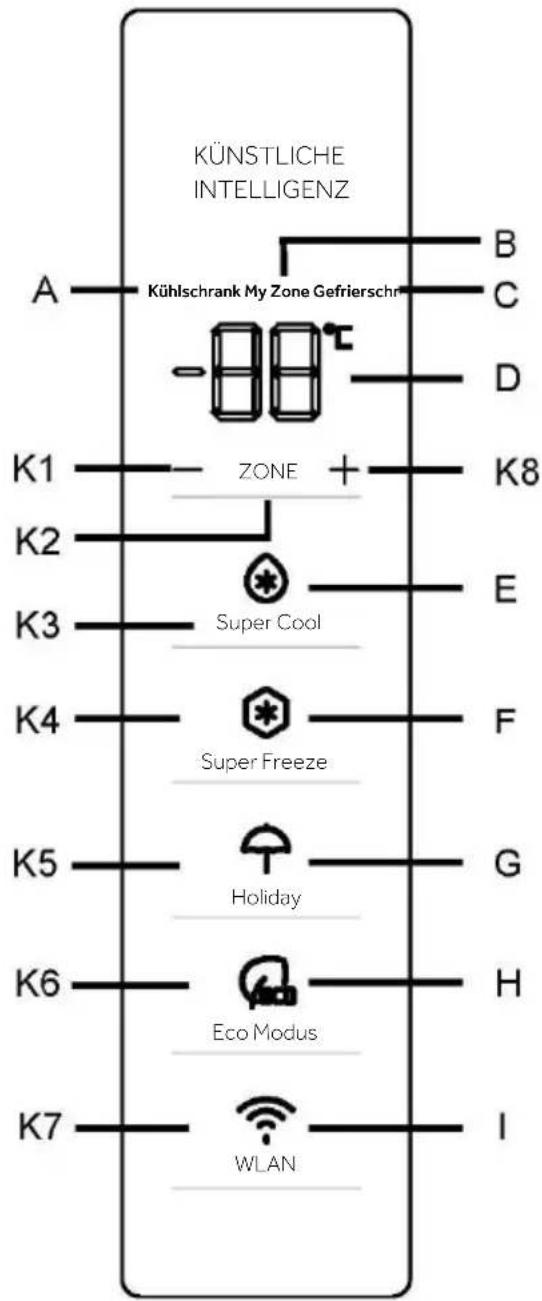

A Kühlfach B Kühlfach (My Zone) C Gefrierfach D Temperaturanzeige E Super Cool-Funktion F Super Freeze-Funktion G Holiday-Funktion H Eco Modus-Funktion I WLAN-Funktion
K1 Temperatur absenken K2 Auswahl von Kühlschrank, My Zone und Gefrierschrank K3 Super Cool-Funktion ein/aus K4 Super Freeze-Funktion ein/aus K5 Holiday-Funktion ein/aus K6 Eco Modus-Funktion ein/aus K7 WLAN-Funktion ein/aus K8 Temperatur erhöhen
Entfernen Sie sämtliches Verpackungsmaterial, bewahren Sie es außerhalb der Reichweite von Kindern auf und entsorgen Sie es umweltfreundlich.
Reinigen Sie die Innen- und Außenseite des Geräts sowie den Innenraum und das Zubehör mit Wasser und einem milden Reinigungsmittel, und trocknen Sie es mit einem weichen Tuch gut ab.

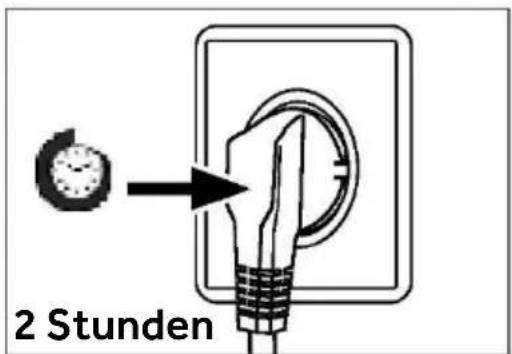

Warten Sie, nachdem Sie den Kühlschrank ausgerichtet und gereinigt haben, mindestens 2 Stunden, bevor Sie ihn an die Stromversorgung anschließen. Siehe Abschnitt INSTALLATION.
Kühlen Sie die Fächer auf hoher Stufe vor, bevor Sie die Lebensmittel einlegen. Die Super Freeze-Funktion sorgt für eine schnelle Abkühlung des Gefrierfachs.
Die Tasten auf dem Bedienfeld sind Sensortasten, die schon bei leichter Berührung mit dem Finger ansprechen.
Das Gerät ist sofort in Betrieb, wenn es an die Stromversorgung angeschlossen wird.
Wenn das Gerät zum ersten Mal eingeschaltet wird, zeigt die Temperaturanzeige „D“ die voreingestellten Werte an (siehe Hinweis unten).
Das Gerät ist auf die empfohlene Temperatur von 5 °C (Kühlschrank) und -18 °C (Gefrierschrank) voreingestellt. Die Temperatur der My Zone ist auf etwa 2 °C eingestellt. Dies sind die empfohlenen Einstellungen. Falls gewünscht, können Sie diese Temperatur manuell ändern.

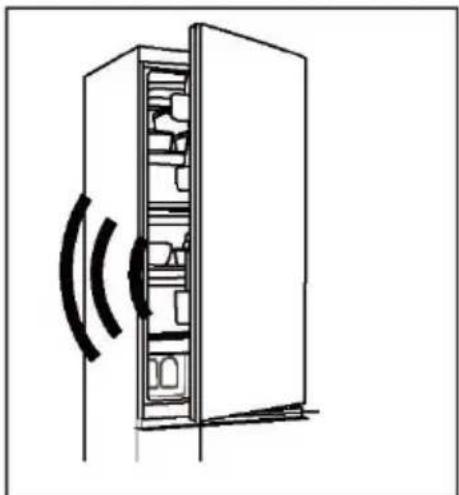

Wenn die Kühlschranktür länger als 3 Minuten geöffnet ist, ertönt der Türöffnungsalarm.
Der Alarm kann durch Schließen der Tür ausgeschaltet werden. Wenn die Tür länger als 7 Minuten geöffnet bleibt, schalten sich das Licht im Inneren des Kühlschranks und die Beleuchtung des Bedienfelds automatisch aus.
Die Temperaturen im Inneren werden durch folgende Faktoren beeinflusst:
Umgebungstemperatur ▶ Häufigkeit der Türöffnung
▶ Menge der gelagerten Lebensmittel ▶ Installation des Geräts
Die Temperatur steigt in Schritten von 1 °C, von mindestens 2 °C bis höchstens 8 °C. Die optimale Temperatur im Kühlschrank beträgt 5 °C. Kältere Temperaturen bedeuten unnötigen Energieverbrauch. Nach etwa 5 Sekunden leuchtet das Temperatursymbol „D“ (Temperaturanzeige) dauerhaft und die Einstellung ist bestätigt.
Die Temperatur steigt in Schritten von 1 °C, von mindestens -24 °C bis höchstens -16 °C. Die optimale Temperatur im Gefrierschrank beträgt -18 °C. Kältere Temperaturen bedeuten unnötigen Energieverbrauch. Nach etwa 5 Sekunden leuchtet das Temperatursymbol „D“ (Temperaturanzeige) dauerhaft und die Einstellung ist bestätigt.
Der Kühlschrank ist mit einer My Zone-Schublade ausgestattet. Je nach den Anforderungen an die Lagerung von Lebensmitteln kann die am besten geeignete Temperatur gewählt werden, um den optimalen Nährwert der Lebensmittel zu erhalten.
Die Temperatur steigt in Schritten von 1 °C, von mindestens 0 °C bis höchstens 5 °C.
Wenn nach der Temperatureinstellung innerhalb von 5 Sekunden weitere Tasten gedrückt werden, wird die aktuelle Temperatureinstellung sofort bestätigt. Wenn innerhalb von 5 Sekunden keine Tastenbetätigung erfolgt, wird die aktuell eingestellte Temperatur angezeigt, bis der Bildschirm erlischt.
Die Temperatur des Kühl- und Gefrierschranks und der My Zone kann über die App angepasst werden. Die Temperatur kann mit einer Empfindlichkeit von 1 °C eingestellt werden.
Die Holiday-Funktion kann verwendet werden, um den Energieverbrauch des Geräts zu reduzieren, wenn es nicht regelmäßig benutzt wird. Wenn die Funktion eingeschaltet ist, wird der Kühlschrank ausgeschaltet, während der Gefrierschrank normal weiterarbeitet. Die Funktion stellt die Kühlschranktemperatur dauerhaft auf 17 °C ein.
So kann die Tür des leeren Kühlschranks auch bei längerer Abwesenheit (z. B. im Urlaub) geschlossen bleiben, ohne dass Geruch oder Schimmel entsteht. Das Gefrierfach kann nach Bedarf eingestellt werden.
Der Eco Modus kann aktiviert werden, um die Leistung des Geräts zu optimieren und gleichzeitig die beste Lagerung von Lebensmitteln zu erreichen. Wenn Sie keine besonderen Anforderungen an die Lagerung haben, empfehlen wir Ihnen, den Eco Modus zu verwenden.
In diesem Modus beträgt die Kühlschranktemperatur 5 °C und die Gefrierschranktemperatur -18 °C.
Wenn während der Eco-Modus-Funktion die Temperatur des Kühl-/Gefrierfachs eingestellt wird, blinkt das Symbol „H“ (Eco-Modus-Funktion), um anzuzeigen, dass dieser Vorgang nicht durchgeführt werden kann.

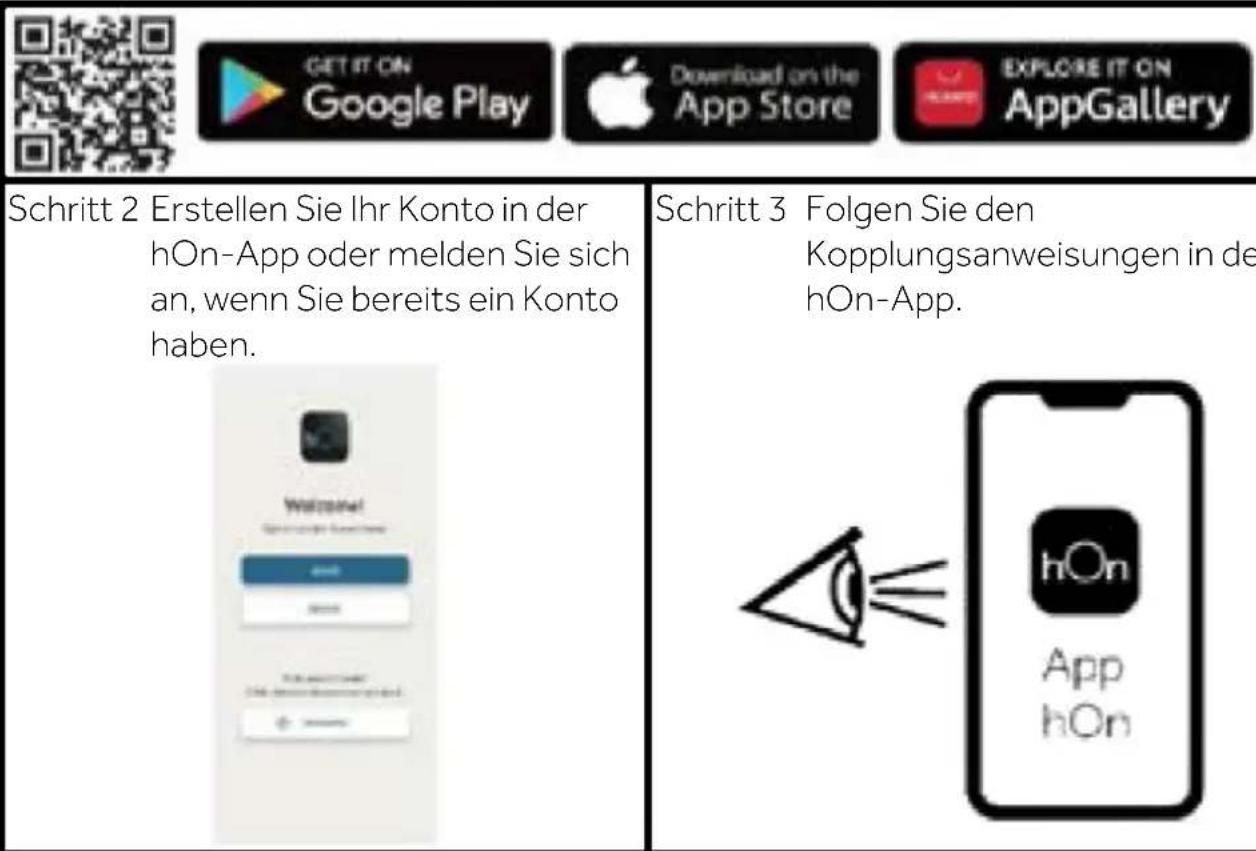

Schritt 1: Laden Sie die hOn-App aus den Stores herunter.
Schritt 2: Erstellen Sie Ihr Konto in der hOn-App oder melden Sie sich an, wenn Sie bereits ein Konto haben.
Schritt 3: Folgen Sie den Kopplungsanweisungen in der hOn-App.
Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Candy Hoover Group SRL erfolgt unter Lizenz. Andere Marken und Markennamen sind Eigentum ihrer jeweiligen Inhaber.
• Halten Sie die Temperatur Ihres Kühlschranks unter 5 °C. - Heiße Lebensmittel vor der Lagerung im Kühlschrank auf Raumtemperatur abkühlen lassen. - Lebensmittel sollten vor der Lagerung im Kühlschrank gewaschen und abgetrocknet werden. • Die zu lagernden Lebensmittel sollten gut verpackt und verschlossen sein, um Geruchs- oder Geschmacksveränderungen zu vermeiden. - Lagern Sie keine übermäßigen Mengen an Lebensmitteln. Lassen Sie Zwischenräume zwischen den Lebensmitteln, damit die kalte Luft zirkulieren kann, um eine bessere und gleichmäßigere Kühlung zu erreichen. - Lebensmittel, die täglich verzehrt werden, sollten im vorderen Teil des Einlegebodens gelagert werden. - Lassen Sie Platz zwischen den Lebensmitteln und den Innenwänden, damit die Luft zirkulieren kann. Lagern Sie Lebensmittel niemals an der Rückwand, da sie dort festfrieren könnten. Vermeiden Sie den direkten Kontakt von Lebensmitteln (insbesondere bei öligen oder säurehaltigen Lebensmitteln) mit der Innenauskleidung, da Öl/Säure die Innenauskleidung angreifen kann. Reinigen Sie ölige/säurehaltige Verschmutzungen, wenn Sie sie vorfinden. - Gefrorene Lebensmittel können im Kühlschrank schonend aufgetaut werden. Das spart Energie. • Die Reifung von Obst und Gemüse wie Zucchini, Melonen, Papaya, Banane, Ananas usw. kann im Kühlschrank beschleunigt werden. Daher sollten sie nicht im Kühlschrank aufbewahrt werden. Die Reifung von noch grünem Obst kann im Kühlschrank jedoch auch beschleunigt werden. Zwiebeln, Knoblauch, Ingwer und anderes Wurzelgemüse sollten ebenfalls bei Raumtemperatur gelagert werden. - Unangenehme Gerüche im Inneren des Kühlschranks sind ein Zeichen dafür, dass etwas verschüttet wurde und gesäubert werden muss. Siehe „Pflege und Reinigung“. - Verschiedene Lebensmittel sollten entsprechend ihrer Eigenschaften an verschiedenen Stellen eingeräumt werden.
• Halten Sie die Gefriertemperatur bei -18 °C. - Schalten Sie 24 Stunden vor dem Einfrieren die Super-Freeze-Funktion ein. Für kleine Mengen an Lebensmitteln sind 4-6 Stunden ausreichend. - Heiße Lebensmittel vor der Lagerung im Gefrierschrank auf Raumtemperatur abkühlen lassen.
Säuren, Laugen und Salze usw. könnten die Innenfläche des Gefriergeräts erodieren. Legen Sie die Lebensmittel, die diese Stoffe enthalten (z. B. Seefisch), nicht direkt auf die Innenfläche. Ausgetropftes Salzwasser im Gefrierschrank sollte sofort beseitigt werden. Überschreiten Sie nicht die von den Herstellern empfohlene Haltbarkeitsdauer der Lebensmittel. Nehmen Sie nur die benötigte Menge an Lebensmitteln aus dem Gefrierschrank. Verbrauchen Sie aufgetaute Lebensmittel schnell. Aufgetaute Lebensmittel können nicht wieder eingefroren werden, es sei denn, sie wurden erneut durchgegart. Ansonsten können sie ungenießbar sein. Legen Sie keine übermäßigen Mengen an frischen Lebensmitteln in das Gefrierfach. Informieren Sie sich über die Gefrierkapazität des Tiefkühlgeräts. - Siehe TECHNISCHE DATEN oder Daten auf dem Typenschild. Lebensmittel können im Gefrierschrank bei einer Temperatur von mindestens -18 °C je nach Beschaffenheit 2 bis 12 Monate gelagert werden (z. B. Fleisch: 3-12 Monate, Gemüse: 6-12 Monate) ▶ Vermeiden Sie beim Einfrieren frischer Lebensmittel den Kontakt mit bereits gefrorenen Lebensmitteln. Es besteht die Gefahr, dass diese auftauen!
Aufgrund der unterschiedlichen Modelle verfügt Ihr Produkt möglicherweise nicht über alle der folgenden Funktionen. Bitte beachten Sie das Kapitel zur Produktbeschreibung. I.

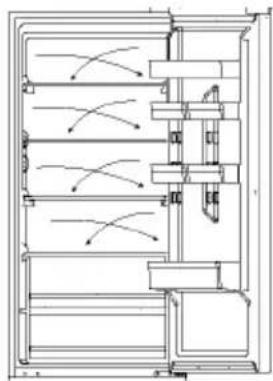

Der Kühlschrank ist mit einem Mehrfach-Luftstrom-System ausgestattet, bei dem auf jeder Ebene der Einlegeböden kühle Luftströme zirkulieren. Dadurch wird eine gleichmäßige Temperatur aufrechterhalten, um sicherzustellen, dass Ihre Lebensmittel länger frisch bleiben.
Prüfen Sie, ob alle Seiten des Einlegebodens waagerecht sind.

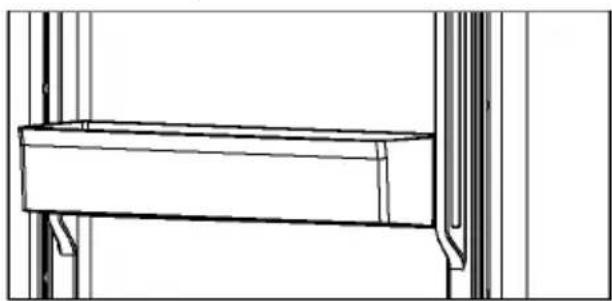

Das Türfach kann zur Reinigung abgenommen werden:
Halten Sie es dazu mit beiden Händen fest, heben Sie es nach oben (1) und ziehen Sie es heraus (2). Um das Türfach wieder einzusetzen, führen Sie die oben genannten Schritte in umgekehrter Reihenfolge durch.

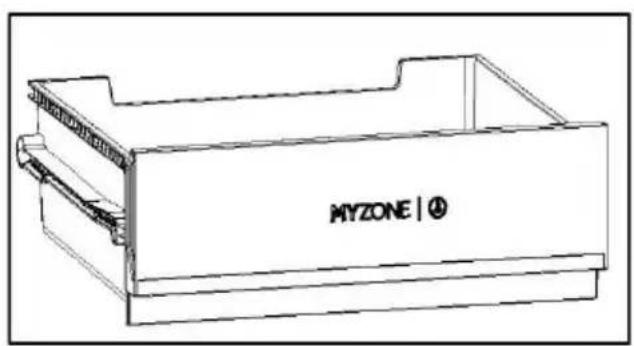

Zur Verwendung und Einstellung des Fachs „My Zone“ lesen Sie den Abschnitt VERWENDUNG (My Zone).

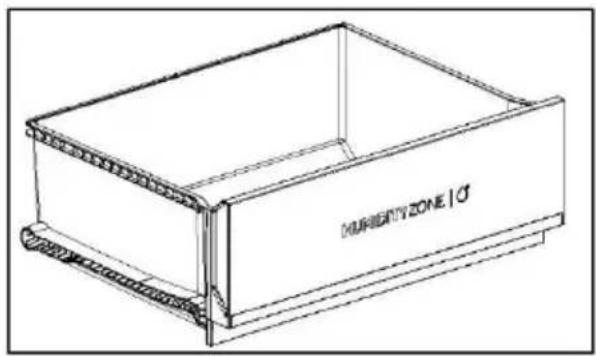

In diesem Fach wird die Luftfeuchtigkeit automatisch vom System geregelt und es eignet sich für die Lagerung von Obst, Gemüse, Salaten usw.

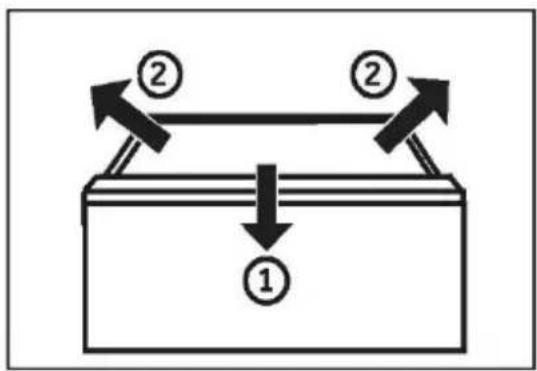

Um die Schublade aus dem Kühl- oder Gefrierfach herauszunehmen, ziehen Sie sie bis zum Anschlag heraus (1), heben Sie sie an und nehmen sie heraus (2).
Um die Schublade wieder einzusetzen, werden die oben genannten Schritte in umgekehrter Reihenfolge durchgeführt.
Die Gefrierschublade kann gerade und vollständig ausgezogen werden. Sie ist auf einer leichtgängigen Teleskopschiene montiert. So können Sie das Gefriergut bequem lagern und entnehmen. Durch den automatischen
Türschließmechanismus ist die Handhabung einfach und Sie sparen Energie.
Schubladen nicht überladen: Maximale Belastung der einzelnen Schubladen: 35 kg!
Die LED-Innenbeleuchtung leuchtet, wenn die Tür geöffnet wird. Die Leistung der LEDs wird durch keine andere Geräteeinstellung beeinflusst.

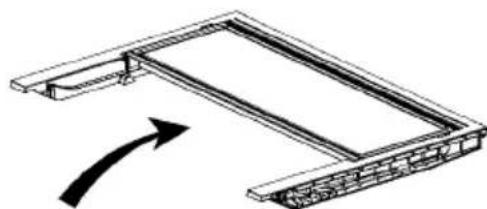

Der klappbare Einlegeboden ermöglicht es dem Benutzer, auch hohe Flaschen oder Gegenstände in den Kühlschrank zu stellen. Der klappbare Einlegeboden kann nach hinten geklappt werden, sodass der verfügbare Platz im unteren Einlegeboden größer wird. Der Einlegeboden lässt sich, wie in Schritt 1 bis 3 erklärt, zusammenklappen. Wenn Sie den ursprünglichen Einlegeboden wieder herstellen möchten, kehren Sie die folgenden Schritte um.
Schritt 1: Den vorderen Teil des Einlegebodens langsam bis zum Ende schieben.
Schritt 2: Den Einlegeboden langsam nach oben in die senkrechte Position schieben.
Schritt 3: Der Einlegeboden ist jetzt hochgeklappt. Das spart Platz.
Für den normalen Gebrauch

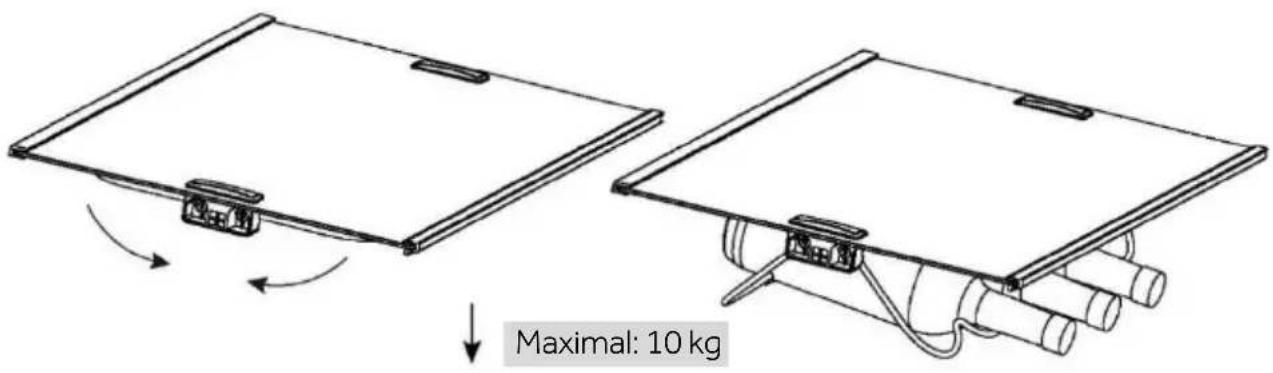

Bei Nichtgebrauch kann das Flaschenregal platzsparend zurückgeklappt werden.
Stellen Sie sicher, dass das Gerät ordnungsgemäß belüftet ist (siehe INSTALLATION). ▶ Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herde, Heizungen) auf. ▶ Vermeiden Sie unnötig niedrige Temperaturen im Gerät. Der Energieverbrauch steigt mit der Verringerung der eingestellten Temperatur im Gerät. ▶ Funktionen wie SUPER FREEZE verbrauchen mehr Energie. ▶ Lassen Sie warme Mahlzeiten abkühlen, bevor Sie diese in den Kühlschrank stellen. ▶ Öffnen Sie die Gerätetür so wenig und so kurz wie möglich. Achten Sie darauf, das Gerät nicht zu überladen, um den Luftstrom nicht zu behindern. ▶ Vermeiden Sie Luft innerhalb der Lebensmittelverpackung. ▶ Halten Sie die Türdichtungen sauber, damit die Tür immer richtig schließt. ▶ Tauen Sie gefrorene Lebensmittel im Kühlfach auf oder verwenden Sie die D-Frost-Funktion in der My Zone-Schublade. Die energiesparendste Konfiguration erfordert, dass Schublade, Lebensmittelbox und Einlegeböden im Gerät so wie geliefert eingesetzt werden und die Lebensmittel so platziert werden, dass sie den Luftauslass des Kanals nicht blockieren.
Reinigen Sie das Gerät, wenn nur wenig oder keine Lebensmittel gelagert werden.
Das Gerät sollte alle vier Wochen gereinigt werden, um eine gute Wartung zu gewährleisten und um schlechte Gerüche von gelagerten Lebensmitteln zu vermeiden.
▶ Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder Alkalilösungen. Reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühlgeräte, um Beschädigungen zu vermeiden. Das Gerät während der Reinigung nicht besprühen oder mit Wasser bespritzen. Das Gerät nicht mit Wasser besprühen oder mit Dampf reinigen. Die kalten Einlegeböden aus Glas nicht mit heißem Wasser reinigen. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt. Berühren Sie nicht die Innenfläche des Gefrierschranks, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren könnten. Überprüfen Sie bei einem eventuellen Temperaturanstieg den Zustand des Gefrierguts.
▶ Die Türdichtung immer sauber halten. ▶ Reinigen Sie das Innere und das Gehäuse des Geräts mit einem Schwamm, der mit warmem Wasser und einem neutralen Reinigungsmittel angefeuchtet wurde. 1. Säubern Sie den Kühlschrank innen und außen, einschließlich Türdichtungen, Türablage, Glasablagen, Schubladen usw., gründlich mit einem weichen Geschirrtuch oder einem Schwamm, der in warmes Wasser eingetaucht wurde (eventuell mit etwas neutralem Reinigungsmittel im Wasser).
weichen Zahnbürste. Wenn Sie die Verunreinigung nicht entfernen konnten, wenden Sie sich bitte an den Haier-Kundendienst.
Wischen Sie den Kühlschrank mit einem feuchten Tuch gründlich aus und trocknen Sie ihn mit einem weichen Tuch ab. ▶ Reinigen Sie Geräteteile nicht in einer Geschirrspülmaschine. Warten Sie vor dem Neustart des Geräts mindestens 5 Minuten, da ein häufiger Neustart den Kompressor beschädigen kann.
Das Abtauen des Kühl- und Gefrierschranks erfolgt automatisch; eine manuelle Bedienung ist nicht erforderlich.
Austausch der LED-Leuchten
Wechseln Sie die LED nicht selbst. Sie darf nur vom Hersteller oder von einem autorisierten Service-Mitarbeiter ausgetauscht werden.
Die Leuchte nutzt als Lichtquelle eine LED mit geringem Energieverbrauch und langer Lebensdauer. Bei Anomalien wenden Sie sich bitte an den Kundenservice. Siehe KUNDENSERVICE.
Parameter der Leuchte:
| Teil | LED-Lampe |
| Spannung | 12 V |
| max. Leistung | 1,5 W |
| LED-Spezifikation | Weiß-2835 |
| LED-Effizienzklasse | G |
| Verwendungstemperatur | -40~80 °C |
Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird und Sie die Holiday-Funktion für den Kühlschrank nicht verwenden:
Nehmen Sie die Lebensmittel heraus.
Ziehen Sie das Netzkabel ab.
Reinigen Sie das Gerät wie oben beschrieben.
Lassen Sie die Türen offen, um die Bildung von schlechten Gerüchen zu verhindern.
Schalten Sie das Gerät nur aus, wenn es unbedingt nötig ist.

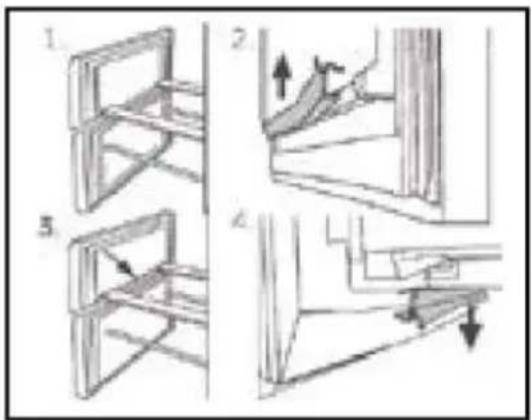

An den oberen und unteren Gefrierschubladen befinden sich sechs zusätzliche Türdichtungen.
Diese zusätzlichen Dichtungen sowie die Drehtür-/Schubladen-Dichtungen erhalten Sie über den Kundendienst (siehe Garantiekarte).
Heben Sie das Gerät nicht an seinen Griffen an. ▶ Stellen Sie das Gerät niemals waagerecht auf den Boden.
Viele auftretende Probleme können von Ihnen selbst ohne spezifische Fachkenntnisse gelöst werden. Bei Problemen prüfen Sie bitte alle angezeigten Möglichkeiten und befolgen Sie die nachstehenden Anweisungen, bevor Sie einen Kundendienst kontaktieren. Siehe KUNDENSERVICE.
▶ Schalten Sie das Gerät vor der Wartung aus und ziehen Sie den Netzstecker aus der Steckdose. Elektrische Geräte sollten nur von qualifizierten Fachelektrikern repariert werden, da unsachgemäße Reparaturen erhebliche Folgeschäden verursachen können. ▶ Eine beschädigte Lieferung sollte nur vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.
Tabelle zur Fehlerbehebung
| Problem | Mögliche Ursache | Mögliche Behebung |
| Der Kompressor funktioniert nicht. | Der Netzstecker ist nicht an die Steckdose angeschlossen. | Den Netzstecker anschließen. |
| Das Gerät befindet sich im Abtauzyklus. | Dies ist normal für eine automatische Abtauung. | |
| Das Gerät läuft häufig oder zu lange. | Die Innen- oder Außentemperatur ist zu hoch. | In diesem Fall ist es normal, dass das Gerät länger läuft. |
| Das Gerät wurde über einen längeren Zeitraum ausgeschaltet. | Normalerweise dauert es 8 bis 12 Stunden, bis das Gerät vollständig abgekühlt ist. | |
| Eine Tür/Schublade wurde nicht richtig geschlossen. | Die Tür/Schublade schließen und sicherstellen, dass das Gerät auf einem ebenen Untergrund steht und dass keine Lebensmittel oder Behälter gegen die Tür stoßen. | |
| Die Tür/Schublade wurde zu häufig oder zu lange geöffnet. | Tür/Schublade nicht zu häufig öffnen. | |
| Die Temperatur für den Gefrierschrank ist zu niedrig. | Die Temperatur höher einstellen, bis eine zufriedenstellende Kühlschrank-temperatur erreicht ist. Es dauert 24 Stunden, bis sich die Temperatur im Kühlschrank stabilisiert hat. | |
| Die Tür-/Schubladendichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht. | Die Tür-/Schubladendichtungen reinigen oder vom Kundenservice ersetzen lassen. | |
| Die erforderliche Luftzirkulation ist nicht gewährleistet. | Für eine ausreichende Belüftung sorgen. | |
| Das Innere des Kühlschranks ist schmutzig beziehungsweise übelriechend. | Das Innere des Kühlschranks muss gereinigt werden. | Das Innere des Kühlschranks reinigen. |
| Lebensmittel mit starkem Geruch werden im Kühlschrank gelagert. | Lebensmittel sorgfältig einpacken. | |
| Das Innere des Geräts ist nicht kalt genug. | Die Temperatur ist zu hoch eingestellt. | Die Temperatur zurücksetzen. |
| Es wurden zu warme Lebensmittel gelagert. | Lebensmittel vor dem Lagern immer abkühlen lassen. | |
| Es wurden zu viele Lebensmittel auf einmal hineingelegt. | Nur kleinere Mengen an Lebensmitteln neu hineinlegen. | |
| Die Lebensmittel liegen zu dicht beieinander. | Zwischen mehreren Lebensmitteln einen Abstand lassen, damit die Luft zirkulieren kann. | |
| Eine Tür/Schublade wurde nicht richtig geschlossen. | Die Tür/Schublade schließen. | |
| Die Tür/Schublade wurde zu häufig oder zu lange geöffnet. | Tür/Schublade nicht zu häufig öffnen. | |
| Das Innere des Geräts ist zu kalt. | Die Temperatur ist zu niedrig eingestellt. | Die Temperatur zurücksetzen. |
| Die Super Freeze-Funktion ist aktiviert oder läuft zu lange. | Die Super Freeze-Funktion ausschalten. | |
| Feuchtigkeitsbildung im Innern des Kühlfachs. | Das Klima ist zu warm und zu feucht. | Die Temperatur erhöhen. |
| Eine Tür/Schublade wurde nicht richtig geschlossen. | Die Tür/Schublade schließen. | |
| Die Tür/Schublade wurde zu häufig oder zu lange geöffnet. | Tür/Schublade nicht zu häufig öffnen. | |
| Lebensmittelbehälter oder Flüssigkeiten werden offen gelassen. | Heiße Speisen auf Raumtemperatur abkühlen lassen und Speisen und Flüssigkeiten abdecken. | |
| Feuchtigkeit sammelt sich außen am Kühlschrank oder zwischen der Tür oder den Türen und der Schublade. | Das Klima ist zu warm und zu feucht. | Das ist bei feuchtem Klima normal und ändert sich, wenn die Feuchtigkeit abnimmt. |
| Die Tür/Schublade ist nicht richtig geschlossen. | Prüfen Sie, ob die Tür/Schublade fest geschlossen ist. | |
| Starke Eisbildung und Frost im Gefrierfach. | Die Lebensmittel sind nicht angemessen verpackt. | Die Lebensmittel immer gut. |
| Die Tür/Schublade wurde zu häufig oder zu lange geöffnet. | Tür/Schublade nicht zu häufig öffnen. | |
| Die Tür-/Schubladendichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht. | Die Tür-/Schubladendichtungen reinigen oder austauschen. | |
| Etwas im Inneren verhindert, dass die Tür/Schublade richtig schließt. | Die Einlegeböden, Türfächer oder Behälter so versetzen, dass die Tür/Schublade richtig schließt. | |
| Das Gerät macht anormale Geräusche. | Das Gerät steht nicht auf einem ebenen Untergrund. | Die Füße entsprechend einstellen, um das Gerät zu nivellieren. |
| Das Gerät berührt einige Gegenstände um es herum. | Die Gegenstände um das Gerät herum entfernen. | |
| Es ist ein leichtes Geräusch zu hören, ähnlich wie dem von fließendem Wasser. | Das ist normal. | / |
| Sie hören einen Signalton. | Die Kühlschranktür ist offen. | Die Tür oder schließen oder den Alarm manuell ausschalten. |
| Ein leises Summen ist zu hören. | Das Antikondensationssystem arbeitet. | Dies verhindert Kondensation und ist normal. |
| Die Innenbeleuchtung oder das Kühlsystem funktioniert nicht | Der Netzstecker ist nicht an die Steckdose angeschlossen. | Den Netzstecker anschließen. |
| Die Stromversorgung ist nicht intakt. | Die Stromversorgung des Raums überprüfen. Den örtlichen Stromversorger anrufen! | |
| Die LED-Leuchte ist defekt. | Den Kundenservice kontaktieren, um die Leuchte auszutauschen. | |
| Die Seitenwände des Geräts und die Türleiste werden warm. | Das ist normal. | / |
| Es kommt kein Wasser aus dem Auslauf des Wasserspenders. | Die Sperre ist nicht deaktiviert. | Die Sperre deaktivieren. |
Bei Stromausfall sollten die gelagerten Lebensmittel noch 13 Stunden lang kalt bleiben. Beachten Sie diese Tipps bei einer längeren Stromunterbrechung, insbesondere im Sommer. Legen Sie während eines Stromausfalls keine weiteren Lebensmittel in das Gerät. Wenn der Stromausfall vorher angekündigt wurde und die Unterbrechungsdauer länger als 13 Stunden ist, frieren Sie im Voraus ein paar Eiswürfel oder Kühlakkus ein, und legen Sie diese beim Stromausfall oben in das Kühlfach. Prüfen Sie nach dem Stromausfall direkt, ob die Lebensmittel verdorben sind. Da die Temperatur im Kühlschrank während einer Stromunterbrechung oder eines anderen Fehlers ansteigt, werden die Haltbarkeit und die Qualität der Lebensmittel reduziert. Aufgetaute Lebensmittel sollten entweder verzehrt oder gekocht und (sofern geeignet) gleich danach wieder eingefroren werden, um Gesundheitsrisiken zu vermeiden.
Nach Wiederherstellung der Stromversorgung fährt das Gerät mit den Einstellungen fort, die vor dem Stromausfall eingestellt waren.
Um den technischen Kundendienst zu kontaktieren, besuchen Sie unsere Website: https://corporate.haier-eu-rope.com/en/
Wählen Sie im Abschnitt „Website“ die Marke Ihres Produkts und Ihr Land aus. Sie werden auf die entsprechende Website weitergeleitet, auf der Sie die Telefonnummer und andere Möglichkeiten der Kontaktaufnahme mit dem technischen Kundendienst finden.
Das Gerät ist schwer. Transportieren oder bewegen Sie es immer mit mindestens zwei Personen. ▶ Bewahren Sie sämtliche Verpackungsmaterialien außerhalb der Reichweite von Kindern auf und entsorgen Sie sie umweltfreundlich. ▶ Nehmen Sie das Gerät aus der Verpackung. ▶ Entfernen Sie alle Verpackungsmaterialien.
Die Raumtemperatur sollte immer zwischen 10 °C und 43 °C liegen, da sie die Temperatur im Inneren des Geräts und dessen Energieverbrauch beeinflussen kann. Das Gerät nicht in der Nähe anderer wärmeemittierender Geräte (Ofen, Kühlschränke) installieren.

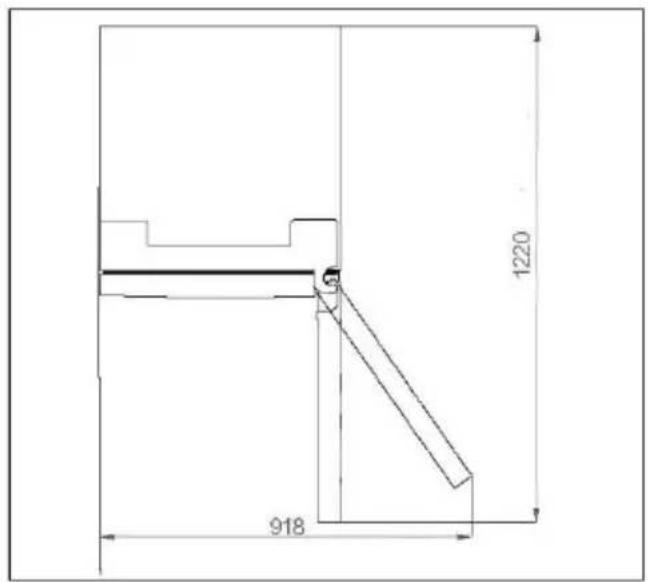

Empfohlener Abstand beim Öffnen der Tür.
Um aus Sicherheitsgründen für eine ausreichende Belüftung des Geräts zu sorgen, empfehlen wir die Einhaltung des empfohlenen Platzbedarfs.
Das Gerät sollte auf einer flachen und festen Oberfläche aufgestellt werden.
Für ein frei stehendes Gerät: Dieses Kühlgerät ist nicht zur Verwendung als Einbaugerät bestimmt.
Das wartungsfreie Schmieröl befindet sich in der Kapsel des Kompressors. Dieses Öl kann beim Transport durch das geschlossene Rohrsystem gelangen, wenn das Gerät gekippt wird. Warten Sie mindestens 2 Stunden, bevor Sie das Gerät an die Stromversorgung anschließen, damit das Öl wieder in die Kapsel zurückfließt.
Stellen Sie vor jedem Anschluss sicher, dass:
▶ die Stromversorgung, Steckdose und Sicherung den Angaben auf dem Typenschild entsprechen. ▶ die Steckdose geerdet ist und kein Mehrfachstecker oder Verlängerungskabel vorhanden ist. ▶ der Netzstecker und die Steckdose richtig zusammenpassen.
Schließen Sie den Stecker an eine ordnungsgemäß installierte Haushaltssteckdose an.
Um Gefahren zu vermeiden, muss ein beschädigtes Netzkabel vom Kundenservice ausgetauscht werden (siehe Garantiekarte).
Bevor Sie das Gerät an die Stromversorgung anschließen, sollten Sie prüfen, ob der Türanschlag von rechts (nach der Lieferung) nach links gewechselt werden muss, wenn der Installationsort und die Nutzbarkeit dies erfordern.

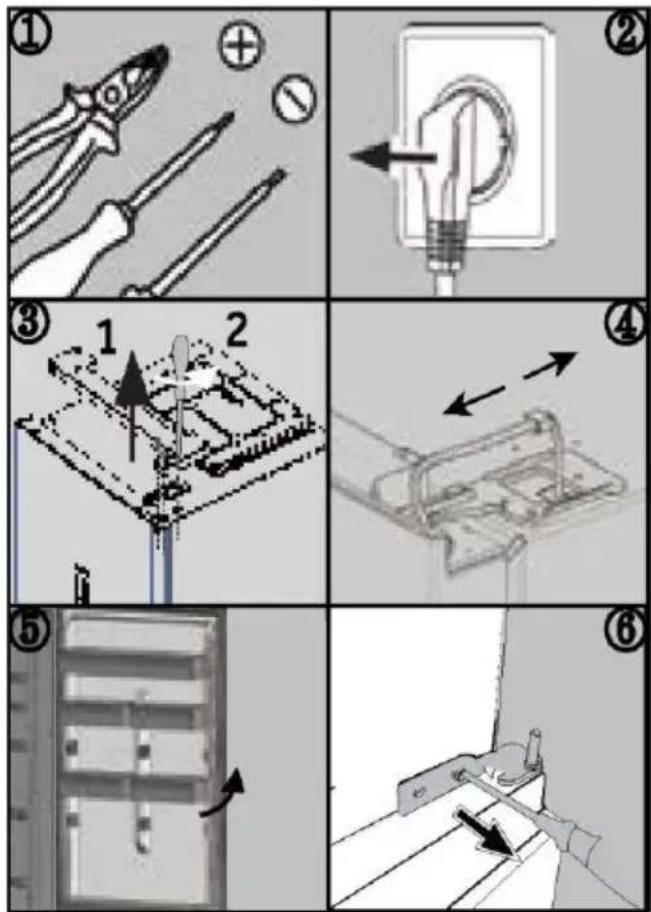

Das Gerät ist schwer. Sie benötigen zwei Personen, um die Umkehrbarkeit der Tür zu ändern. ▶ Vor dem Eingriff müssen Sie zuerst den Gerätestecker aus der Steckdose ziehen. Das Gerät nicht um mehr als 45° kippen, um Schäden am Kühlsystem zu vermeiden.
Subnormal: Dieses Kühlgerät ist für die Verwendung bei einer Umgebungstemperatur zwischen 10 °C und 32 °C ausgelegt.
Normal: Dieses Kühlgerät ist für die Verwendung bei einer Umgebungstemperatur zwischen 16 °C und 32 °C ausgelegt.
Subtropisch: Dieses Kühlgerät ist für die Verwendung bei einer Umgebungstemperatur zwischen 16 °C und 38 °C ausgelegt.
Tropisch: Dieses Kühlgerät ist für die Verwendung bei einer Umgebungstemperatur zwischen 16 °C und 43 °C ausgelegt.
Basierend auf Standard-Testergebnissen für 24 Stunden. Der tatsächliche Energieverbrauch hängt davon ab, wie das Gerät verwendet wird und wo es steht.
| Modell | HTW5618DN* | HTW5620DN* | HTW5618EN* |
| Typ des Kühlgeräts | Kühl-Gefrierkombination | Kühl-Gefrierkombination | Kühl-Gefrierkombination |
| Energieeffizienzklasse | D | D | E |
| Jährlicher Energieverbrauch (kWh/Jahr) | 217 | 226 | 271 |
| Volumen Kühlfach (L) | 201 | 255 | 201 |
| Volumen Gefrierfach (L) | 125 | 125 | 125 |
| Volumen Kaltlagerfach (L) | 34 | 34 | 34 |
| Klasse des Gefrierschranks | 4-Sterne | 4-Sterne | 4-Sterne |
| Art der Abtauung | Automatisches Abtauen | Automatisches Abtauen | Automatisches Abtauen |
| Temperaturanstiegszeit (h) | 13 | 13 | 11 |
| Gefrierleistung (kg/24h) | 10,0 | 10,0 | 10,0 |
| Klimaklasse | SN.N.ST.T | SN.N.ST.T | SN.N.ST.T |
| Geräuschemissionsklasse und Luftschallemissionen (db(A) re 1pW) | B (35) | B (35) | B (35) |
| Modell | HTW5618CN* | HTW5620CN* | HTW5620EN* |
| Typ des Kühlgeräts Kühl-Gefrierkombination | Kühl-Gefrierkombination | ||
| Energieeffizienzklasse E | C | C | |
| Jährlicher Energieverbrauch (kWh/Jahr) | 173 | 181 | 283 |
| Volumen Kühlfach (L) | 201 | 255 | 255 |
| Volumen Gefrierfach (L) 125 | 125 | 125 | |
| Volumen Kaltlagerfach (L) 34 | 34 | 34 | |
| Klasse des Gefrierschranks 4-Sterne 4-Sterne | 4-Sterne | ||
| Art der Abtauung Automatisches Abtauen | Automatisches Abtauen | ||
| Temperaturanstiegszeit (h) 11 | 13 | 13 | |
| Gefrierleistung (kg/24h) 10,0 | 10,0 | 10,0 | |
| Klimaklasse SN.N.ST.T | SN.N.ST.T | SN.N.ST.T | |
| Geräuschemissionsklasse und Luftschallemissionen (db(A) re 1pW) | B (35) | B (35) | B (35) |
| Modell | HDPW5618DN* | HDPW5620DN* | HDPW3620DN* |
| Typ des Kühlgeräts Kühl-Gefühk-Gefrierkombination | Kühl-Gefrierkombination | ||
| Energieeffizienzklasse | D | D | D |
| Jährlicher Energieverbrauch (kWh/Jahr) | 214 | 220 | 220 |
| Volumen Kühlfach (L) | 201 | 255 | 255 |
| Volumen Gefrierfach (L) | 117 | 117 | 117 |
| Volumen Kaltlagerfach (L) | 34 | 34 | 34 |
| Klasse des Gefrierschranks | 4-Sterne | 4-Sterne | 4-Sterne |
| Art der Abtauung Automatisches Abtauen | Automatisches Abtauen | ||
| Temperaturanstiegszeit (h) | 13 | 13 | 13 |
| Gefrierleistung (kg/24h) | 10,0 | 10,0 | 10,0 |
| Klimaklasse | SN.N.ST.T | SN.N.ST.T | SN.N.ST.T |
| Geräuschemissionsklasse und Luftschallemissionen (db(A) re 1pW) | B (35) | B (35) | B(35) |
| Modell | HDPW#618DN* | HDPW#620DN* | HTW3620DN* |
| Typ des Kühlgeräts Kühl-Gefrierkombination | Kühl-Gefrierkombination | ||
| Energieeffizienzklasse | D | i | D |
| Jährlicher Energieverbrauch (kWh/Jahr) | 214 | ! & | 226 |
| Volumen Kühlfach (L) | 201 | 255 | 255 |
| Volumen Gefrierfach (L) | 117 | 117 | 125 |
| Volumen Kaltlagerfach (L) | 34 | 34 | 34 |
| Klasse des Gefrierschranks | 4-Sterne | 4-Sterne | 4-Sterne |
| Art der Abtauung Automatisches Abtauen | Automatisches Abtauen | ||
| Temperaturanstiegszeit (h) | 13 | 13 | 13 |
| Gefrierleistung (kg/24h) | 10,0 | 10,0 | 10,0 |
| Klimaklasse | SN.N.ST.T | SN.N.ST.T | SN.N.ST.T |
| Geräuschemissionsklasse und Luftschallemissionen (db(A) re 1pW) | B (35) | B (35) | B(35) |
| Modell | HDPW5618CN* | HDPW5620CN* | HDPW5620AN* |
| Typ des Kühlgeräts | Kühl-Gefrierkombination | Kühl-Gefrierkombination | Kühl-Gefrierkombination |
| Energieeffizienzklasse | C | C | A |
| Jährlicher Energieverbrauch (kWh/Jahr) | 171 | 176 | 114 |
| Volumen Kühlfach (L) | 201 | 255 | 255 |
| Volumen Gefrierfach (L) | 117 | 117 | 120 |
| Volumen Kaltlagerfach (L) | 34 | 34 | 34 |
| Klasse des Gefrierschranks | 4-Sterne | 4-Sterne | 4-Sterne |
| Art der Abtauung | Automatisches Abtauen | Automatisches Abtauen | Automatisches Abtauen |
| Temperaturanstiegszeit (h) | 13 | 13 | 16 |
| Gefrierleistung (kg/24h) | 10,0 | 10,0 | 10,0 |
| Klimaklasse | SN.N.ST.T | SN.N.ST.T | SN.N.ST.T |
| Geräuschemissionsklasse und Luftschallemissionen (dB(A) re 1 pW) | B (35) | B (35) | B (35) |
Zusätzliche technische Daten
| Modell | HTW5618DN* | HTW5618EN* | HTW5620DN* |
| Gesamtvolumen (L) | 360 | 360 | 414 |
| Spannung/ Frequenz | 220~240 V/50 Hz | 220~240 V/50 Hz | 220~240 V/50 Hz |
| Eingangsstrom (A) | 1,4 | 1,4 | 1,4 |
| Hauptsicherung (A) | 16 | 16 | 16 |
| Kältemittel | R600a(53 g) | R600a(53 g) | R600a(53 g) |
| Abmessungen(B/T/H in mm) | 595*667*1850 | 595*667*1850 | 595*667*2050 |
| Modell | HTW5618CN* | HTW5620CN* | HTW5620EN* |
| Gesamtvolumen (L) | 360 414 | 414 | |
| Spannung/ Frequenz | 220~240V/50Hz | 220~240V/50Hz | 220~240V/50Hz |
| Eingangsstrom (A) | 1.4 | 1.4 | 1.4 |
| Hauptsicherung (A) | 15 15 | 16 | |
| Kältemittel | R600a(50g) | R600a(50g) | R600a(53g) |
| Abmessungen(B/T/H in mm) | 595*667*1850 595 | *667*2050 | 595*667*2050 |
| Modell | HDPW5618DN* | HDPW5620DN* | HDPW3620DN* |
| Gesamtvolumen (L) | 352 406 | 406 | |
| Spannung/ Frequenz | 220~240V/50Hz | 220~240V/50Hz | 220~240V/50Hz |
| Eingangsstrom (A) | 1.4 | 1.4 | 1.4 |
| Hauptsicherung (A) | 16 16 | 16 | |
| Kältemittel | R600a(53g) | R600a(53g) | R600a(53g) |
| Abmessungen(B/T/H in mm) | 595*667*1850 595*667*2050 | 595*667*2050 | |
| Modell | HDPW5618CN* | HDPW5620CN* | HDPW5620AN* |
| Gesamtvolumen (L) | 352 | 406 | 409 |
| Spannung/ Frequenz | 220~240 V/50 Hz | 220~240 V/50 Hz | 220~240 V/50 Hz |
| Eingangsstrom (A) | 1,4 | 1,4 | 1,4 |
| Hauptsicherung (A) | 15 | 15 | 15 |
| Kältemittel | R600a(50 g) | R600a(50 g) | R600a(50 g) |
| Abmessungen(B/T/H in mm) | 595*667*1850 | 595*667*2050 | 595*667*2050 |
| Gesamtvolumen (L) | 352 | 406 409 | |
| Spannung/ Frequenz | 220~240V/50Hz | 220~240V/50Hz | 220~240V/50Hz |
| Eingangsstrom (A) | 1.4 | 1.4 | 1.4 |
| Hauptsicherung (A) | 15 | 15 16 | |
| Kältemittel | R600a(50g) | R600a(50g) | R600a(50g) |
| Abmessungen(B/T/H in mm) | 595*667*1850 | 595*667*2050 595*667*2050 |
Wir empfehlen unseren Haier Kundendienst und die Verwendung von Original-Ersatzteilen.
Wenn Sie Probleme mit dem Gerät haben, lesen Sie bitte zuerst den Abschnitt „FEHLERBEHEBUNG“.
Wenn Sie dort keine Lösung finden, wenden Sie sich bitte an
▶ Ihren Händler vor Ort oder an unser Europäisches Call-Service-Center (siehe unten aufgeführte Telefonnummern) oder an den Service und Support unter www.haier.com, wo Sie den Service aktivieren können. Hier finden Sie auch die FAQs.
Um unseren Kundendienst zu kontaktieren, stellen Sie sicher, dass Sie die folgenden Daten zur Hand haben.
Die Informationen finden Sie auf dem Typenschild.
Modell
Seriennummer
Prüfen Sie im Garantiefall auch die mit dem Produkt mitgelieferte Garantiekarte.
| Europäisches Call-Service-Center | ||
| Land* | Telefonnummer | Kosten |
| Haier Italy (IT) | 199 100 912 | |
| Haier Spain (ES) | 902 509 123 | |
| Haier Germany (DE) | 0180 5 39 39 99 | 14 Ct/Min Festnetzmax. 42 Ct/Min Mobil |
| Haier Austria (AT) | 0820 001 205 | 14,53 Ct/Min Festnetzmax. 20 Ct/Min alle anderen |
| Haier United Kingdom (UK) | 0333 003 8122 | |
| Haier France (FR) | 0980 406 409 | |
* Weitere Informationen finden Sie unter www.haier.com Haier Europe Trading S.r.l Niederlassung UK Westgate House, Westgate, Ealing London, W5 1YY
*Gewährleistungsdauer des Kühlgeräts: Die Mindestgarantie beträgt: 2 Jahre für EU-Länder, 3 Jahre für die Türkei, 1 Jahr für Großbritannien, 1 Jahr für Russland, 3 Jahre für Schweden, 2 Jahre für Serbien, 5 Jahre für Norwegen, 1 Jahr für Marokko, 6 Monate für Algerien, Tunesien keine gesetzliche Gewährleistung erforderlich.
*Der Zeitraum für die Beschaffung von Ersatzteilen für die Reparatur des Geräts: Thermostate, Temperatursensoren, Leiterplatten und Leuchtmittel sind für einen Zeitraum von mindestens sieben Jahren nach Inverkehrbringen des letzten Gerätes des Modells erhältlich. Türgriffe, Türscharniere, Ablagen und Schubladen für eine Mindestdauer von sieben Jahren und Türdichtungen für eine Mindestdauer von 10 Jahren, nachdem das letzte Gerät des Modells in Verkehr gebracht wurde.
*Weitere Informationen zum Produkt finden Sie unter https://eprel.ec.europe.eu/oder scannen Sie den QR-Code auf dem Energielabel, das dem Gerät beiliegt.
7-Abdeckung der My Zone-Schublade
8-My Zone-Schublade
6-Abdeckung der My Zone-Schublade
7-My Zone-Schublade
5-Abdeckung der My Zone-Schublade
6-My Zone-Schublade
5-Abdeckung der My Zone-Schublade
6-My Zone-Schublade
Super-Cool-Funktion 18
Super-Freeze-Funktion 19
A Kühlteil B Kühlfach (My Zone) C Gefrierteil D Temperaturdisplay E Super-Cool-Funktion F Super-Freeze-Funktion G Urlaubsfunktion H Eco-Modus-Funktion I Wi-Fi-Funktion
Tasten:
Marke : HAIER
Modell : HTW5620ENMG
Kategorie : Kühlschrank
