BEDIENUNGSANLEITUNG BLAZE800 BeamZ

SICHERHEITSHINWEISE....9

AUSPACKEN....10

NETZANSCHLUSS 10

INSTALLATION....10

BEDIENUNG 10

FUNKFERNBEDIENUNG 10

DMX BEDIENUNG....11

REINIGUNG....11

SICHERUNGWECHSEL 11

ESPAÑOL

WARNUNG! Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen, und bewahren Sie sie zum späteren Gebrauch auf. Sie enthält wichtige Informationen über die Installation, den Gebrauch und die Wartung des Gerätes.

• Vor der Inbetriebnahme des Gerätes auspacken und sorgfältig auf Transportschäden prüfen.
- Lesen Sie diese Anleitung sorgfältig durch und befolgen Sie sie.
- Beachten Sie alle Sicherheitshinweise. Entfernen Sie niemals Sicherheitshinweise oder andere Informationen vom Gerät.
- Achten Sie darauf, dass keine Lüftungsschlitze blockiert sind, da das Gerät sonst überhitzt.

WARNUNG! Bevor Sie das Gerät an eine Steckdose anschließen, überprüfen Sie, ob die Netzspannung und -frequenz mit den auf dem Gerät angegebenen Werten übereinstimmen. Wenn das Gerät über einen Spannungswahlschalter verfügt, schließen Sie das Gerät nur dann an das Netz an, wenn die Gerätewerte und die Netzspannungswerte übereinstimmen. Wenn das mitgelieferte Netzkabel oder -adapter nicht in Ihre Steckdose passt, wenden Sie sich an Ihren Elektriker.

• Überprüfen Sie nach dem Anschluss des Gerätes alle Kabel, um Schäden oder Unfälle, z.B. durch Stolperfallen, zu vermeiden.
• Das Netzkabel darf niemals geschrumpft oder beschädigt werden. Überprüfen Sie das Gerät und das Netzkabel von Zeit zu Zeit.
- Ziehen Sie immer den Netzstecker, wenn Sie das Gerät nicht benutzen oder vor der Reinigung! Fassen Sie das Netzkabel nur am Stecker und ziehen Sie niemals am Netzkabel.
- Ziehen Sie das Netzkabel und das Netzteil aus der Steckdose, wenn die Gefahr von Blitzschlag oder längerer Inaktivität besteht.
- Schalten Sie die Maschine nicht in schneller Folge ein und aus.
- Schließen Sie das Gerät nicht an ein Dimmerpack an.
- Achten Sie immer auf einen Freiraum von mindestens 50 cm um das Gerät, um eine Belüftung zu gewährleisten.
- Dieses Gerät ist nicht für den Dauerbetrieb ausgelegt. Durch konsequente Betriebspausen wird sichergestellt, dass das Gerät lange Zeit störungsfrei arbeitet.

WARNUNG! Die Nebelaustrittsöffnung ist sehr heiß, Verbrennungs- und Verletzungsgefahr!

• Aus der Nebelaustrittsöffnung tritt sehr heißer Dampf aus. Verbrennungsgefahr!
- Während des Betriebes können vereinzelt sehr heiße Fluid-Tröpfchen aus der Nebelaustrittsöffnung austreten. Richten Sie das Gerät niemals auf Personen oder Tiere und halten Sie einen Mindestabstand von 3 Metern zum Mundstück ein.
- Während des Betriebes niemals an der Nebelaustrittsöffnung hantieren. Verbrennungsgefahr!
• Der Standort muß eine nicht entflammbare, nicht brennbar und wärmeunempfindlich sein.
- Einen Mindestabstand von 1 meter zu entflammbaren, brennbaren und wärmeempflindlichen Gegenständen einhalten.
- Richten Sie den Nebel niemals auf starke Zündquellen wie Feuer oder pyrotechnische Effekte.
• Fluid nicht einnehmen. Bei Augenkontakt mit viel Wasser ausspülen. Bei versehentlicher Einnahme Arzt aufsuchen
- Verschüttetes Fluid oder verspritzte Fluid-Tröpfchen können Rutschgefahr auslösen. Fluid aufnehmen und vorschriftsmäßig entsorgen.
- Nebel kann Rauchmelder auslösen!

WARNUNG! Wenn das Netzkabel des Geräts mit einer Erdungsklemme ausgestattet ist, schließen Sie es an eine Steckdose mit einer Schutzerdungsklemme an. Deaktivieren Sie niemals die Schutzerdung eines Netzkabels.

• Achten Sie darauf, dass das Gerät keiner extremen Hitze, Feuchtigkeit oder Staub ausgesetzt ist.
• Reinigen Sie das Gerät mit einem trockenen Tuch.
• Berühren Sie das Gerät während des Betriebs nicht mit bloßen Händen (das Gehäuse kann sehr heiß werden). Nach dem Ausschalten kann das Gerät einige Stunden lang warm bleiben.
• Dieses Gerät ist nur für den Innenbereich bestimmt, verwenden Sie es nicht in unmittelbarer Nähe von Flüssigkeiten (gilt nicht für spezielle Außengeräte – in diesem Fall befolgen Sie die folgenden besonderen Anweisungen). Setzen Sie dieses Gerät keinen brennbaren Stoffen, Flüssigkeiten oder Gasen aus.
• Wenn das Gerät starken Temperaturschwankungen ausgesetzt war (z.B. nach dem Transport), schalten Sie es nicht sofort ein. Die dabei entstehende Kondensation kann Ihr Gerät beschädigen. Lassen Sie das Gerät ausgeschaltet, bis es Raumtemperatur erreicht hat.
• Versuchen Sie niemals, den Thermostatschalter oder die Sicherungen zu umgehen.

- Demontieren oder modifizieren Sie das Gerät nicht.

• Verwenden Sie für den Austausch nur Sicherungen/Leuchten gleichen Typs und gleicher Leistung.

• Reparaturen, Wartungen und der elektrische Anschluss dürfen nur von einem qualifizierten Techniker durchgeführt werden.

• Die Umgebungstemperatur muss immer zwischen -5^ und +45^ liegen.

- Wenn dieses Gerät auf eine andere Weise als in dieser Anleitung beschrieben verwendet wird, kann das Produkt beschädigt werden und die Garantie erlischt.

• Plastiktüten sollten außerhalb der Reichweite von Kindern aufbewahrt werden.

- Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. Betreiben Sie das Gerät niemals unbeaufsichtigt, wenn es an ein Stromnetz angeschlossen ist.

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf. Es muss stattdessen an die entsprechende Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Indem Sie sicherstellen, dass dieses Gerät ordnungsgemäß entsorgt wird, tragen Sie dazu bei, mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden, die sonst durch eine unsachgemäße Entsorgung dieses Produkts verursacht werden könnten. Recycling-Materialien tragen zur Schonung der natürlichen Ressourcen bei. Für weitere Informationen zur Wiederverwertung dieses Produkts wenden Sie sich bitte an Ihre Gemeinde, Ihren Hausmüllentsorger oder an den Laden, in dem Sie das Produkt gekauft haben.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG) / 21003000 (BatterieG)

AUSPACKEN

ACHTUNG! Packen Sie den Karton sofort nach Erhalt sorgfältig aus, überprüfen Sie seinen Inhalt, um sicherzustellen, dass alle Teile vorhanden sind und in gutem Zustand erhalten wurden. Bei Transportschäden oder fehlenden Teilen ist der Verkäufer unverzüglich zu informieren. Lagern

Sie die Verpackung und das Verpackungsmaterial. Wenn das Produkt zurückgegeben werden muss, ist es wichtig, dass das Produkt in der Originalverpackung zurückgegeben wird.

Wenn das Gerät drastischen Temperaturunterschieden ausgesetzt war (z.B. nach dem Transport), schalten Sie es nicht sofort ein. Die dabei entstehende Kondensation kann das Gerät beschädigen. Vergewissern Sie sich, dass das Gerät Raumtemperatur hat, und stecken Sie dann den Netzstecker in die Steckdose.

NETZANSCHLUSS

Auf der Rückseite von das Gerät wird angezeigt, an welche Netzspannung es angeschlossen werden muss. Prüfen Sie, ob die Netzspannung mit dieser übereinstimmt. Wenn die Netzspannung von der angegebenen abweicht, kann das Gerät irreparabel beschädigt werden. Das Gerät muss auch direkt an die Netzspannung angeschlossen werden. Es darf kein Dimmer oder eine einstellbare Stromversorgung verwendet werden.

WARNUNG! Schließen Sie das Gerät immer an einen geschützten Stromkreis an (Fehlerstromschutzschalter oder Sicherung). Vergewissern Sie sich, dass das Gerät ausreichend elektrisch geerdet ist, um die Gefahr eines Stromschlags oder Brandes zu vermeiden.

INSTALLATION

SCHRITT 1: Stellen Sie das Gerät auf eine ebene Fläche und in eine entsprechend große Fläche mit mindestens 50 cm freier Fläche um das Gerät herum.

SCHRITT 2:

WARNUNG! Verwenden Sie nur Original Beamz Nebelfluid. Die Garantie erlischt, wenn eine andere Art von Flüssigkeit verwendet wird. Eine unsachgemäße Verwendung von Flüssigkeit kann zu Maschinenausfällen und Fehlfunktionen führen.

BEDIENUNG

Wenn auf dem Display "READY" angezeigt wird, können Sie mit der Erzeugung von Dunst beginnen und die Einstellungen über das LCD-Display vornehmen

MENU	BESCHREIBUNG
Man Vol Out xxx%	Stellen Sie die manuelle Volumenausgabe im Bereich von 0% bis 100% mit den Auf/Ab-Tasten ein.
Interval Set xxxS	Stellen Sie das Intervall zwischen 1 und 100S mit den Auf/Ab-Tasten ein.
Duration Set xxxS	Stellen Sie die Dauer zwischen 1 und 100S mit den Auf/Ab-Tasten ein.
Volume Out xxx%	Stellen Sie die Volumenausgabe während der Timerfunktion mit den Auf/Ab-Tasten im Bereich von 0- 100% ein.
DMX 512 #xxx	Stellen Sie die DMX-Adresse für die DMX-Steuerung mit den Up-/Down-Tasten ein.
Wind For Class xx	keine Funktion für dieses Gerät
Led Pro Set	Wählen Sie zwischen mehreren Einstellungen zwischen 0 - 20
Led Speed Set	Stellen Sie die Geschwindigkeit der LED zwischen 0-10 ein.
Led Sync	Wählen Sie ja oder nein für den LED-Synchronisationsmodus
Remote Out	Master-Steuerung für Remote out, wählen Sie zwischen 0-101%

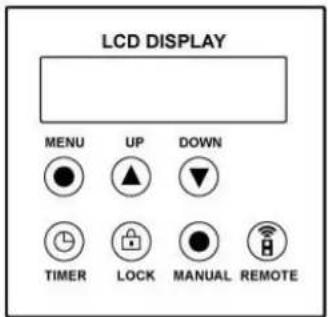

LCD DISPLAY MENU UP DOWN TIMER LOCK MANUAL REMOTE

Die vorgenommenen Änderungen werden erst gespeichert, wenn das Display zurückgeschaltet wird und Ready to Fog anzeigt.

FUNKFERNBEDIENUNG

A: EIN / AUS

B: EIN / AUS

C: Ausstoßmenge erhöhen

D: Ausstoßmenge verringern

DMX BEDIENUNG

Wenn Sie einen Standard-DMX-Controller verwenden, können Sie den DMX-Ausgang des Controller direkt mit dem DMX-Eingang des ersten Geräts verbinden. Verbinden Sie den DMX-Ausgang immer mit dem nächsten DMX-Eingang des nächsten Geräts, bis alle Geräte angeschlossen sind.

ACHTUNG! Bei der letzten Gerät müssen Sie die DMX-Leitung mit einem Abschlusswiderstand schließen. Nehmen Sie einen XLR-Stecker und löten Sie einen 120-Ohm-Widerstand zwischen Signal (-) und Signal (+) und stecken Sie diesen in den DMX-Ausgang der letzten Gerät in der Leitung.

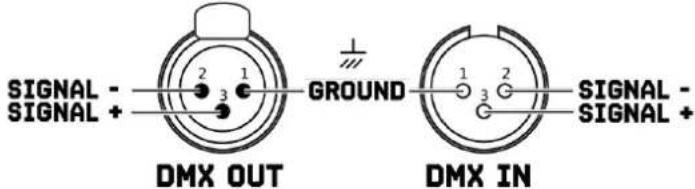

SIGNAL - SIGNAL + DMX OUT GROUND DMX IN SIGNAL - SIGNAL + Ground

1 2 3 120 OHM TERMINATOR

REINIGUNG

Wir empfehlen eine regelmäßige Reinigung des Gerätes, insbesondere des Nebelaustrittsöffnung.

ACHTUNG! Es befinden sich keine Teile im Inneren des Gerätes, außer der Sicherung. Reparaturen und Servicearbeiten dürfen nur von autorisierten Fachhändlern durchgeführt werden.

WARNUNG! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

• Stellen Sie sicher, dass die Flüssigkeit nicht verunreinigt wird.
  • Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Staub verstopft sind. Bei Bedarf den Staub entfernen.
• Stellen Sie sicher, dass das Gerät nicht überhitzt werden kann.
• Betreiben Sie das Gerät nicht ohne Flüssigkeit, da die Pumpe sonst trocken läuft.
• Wischen Sie alle Verschüttungen sofort ab. Feuchtigkeit und Flüssigkeit können die elektrischen Komponenten des Gerätes dauerhaft beschädigen.
• Achten Sie bei der Installation des Gerätes darauf, dass eine dauerhafte, beschlagfreie Luftzufuhr zum Gerät gewährleistet ist. Kühlluft mit zu hoher Nebelkonzentration (sehr oft in Clubs und Diskotheken) kann im Inneren des Gerätes kondensieren und Feuchtigkeitsschäden verursachen.
• Verwenden Sie einen geeigneten, lösungsmittelfreien Reiniger, um die Oberfläche des Gerätes zu reinigen.
• Es wird empfohlen, das Gerät monatlich zu betreiben, um die beste Leistung und Ausgangsbedingung zu erreichen.
• Bevor Sie das Gerät lagern, führen Sie Beamz Reinigungsflüssigkeit (160.670) durch das System, um Kondensation der Pumpe oder des Heizgerätes zu vermeiden.

SICHERUNGWECHSEL

Wenn die Sicherung defekt ist, ersetzen Sie sie durch eine Sicherung gleichen Typs und gleicher Leistung. Um die Sicherung auszutauschen, schalten Sie zuerst die Stromversorgung aus und führen Sie die folgenden Schritte aus.

FUSE

Vorgehensweise:

Schritt 1: Offnen Sie den Sicherungshalter auf der Rückseite mit einem geeigneten flachen Schraubendreher.

Schritt 2: Entfernen Sie die alte Sicherung aus dem Sicherungshalter.

Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.

Schritt 4: Setzen Sie den Sicherungshalter in das Gehäuse ein.
