BEDIENUNGSANLEITUNG HSW79F18ANMM HAIER

WARNUNG: Brandgefahr/brennbares Material DE

Das Symbol weist auf Brandgefahr hin, da brennbare Materialien verwendet werden. Verhindern Sie die Entstehung von Bränden, die durch entflammbare Materialien verursacht werden.

Kühl-Gefrierkombination

HSW79F18ANMM HSW59F18DNMM HSW59F18DNPT HSW59F18DWPT HSW59F18DWMM

Sicherheitsinformationen 5

Bestimmungsgemäße Verwendung 10

Produktbeschreibung 11

Bedienfeld....13

Verwendung 14

Ausstattung 24

Pflege und Reinigung....26

Fehlerbehebung 29

Installation 33

Technische Daten 37

Kundendienst 39

Vielen Dank für den Kauf eines Haier-Produkts.

Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie dieses Gerät benutzen. Die Anleitung enthält wichtige Informationen, die Ihnen dabei helfen, das Gerät optimal zu nutzen und eine sichere und ordnungsgemäße Installation, Verwendung und Wartung zu gewährleisten.

Bewahren Sie diese Anleitung an einem geeigneten Ort auf, damit Sie jederzeit für die sichere und ordnungsgemäße Verwendung des Geräts darauf zurückgreifen können.

Wenn Sie das Gerät verkaufen, weggeben oder bei einem Umzug zurücklassen, vergewissern Sie sich, dass diese Anleitung auch beigelegt wird, damit sich der neue Besitzer mit dem Gerät und den Sicherheitshinweisen vertraut machen kann.

Überprüfen Sie Zubehör und Dokumentation gemäß dieser Liste:

Energie- Kennzeichnung Garantiekarte Kurzanleitung Allgemeine Anweisungen

Accessories-HSW59F18\*

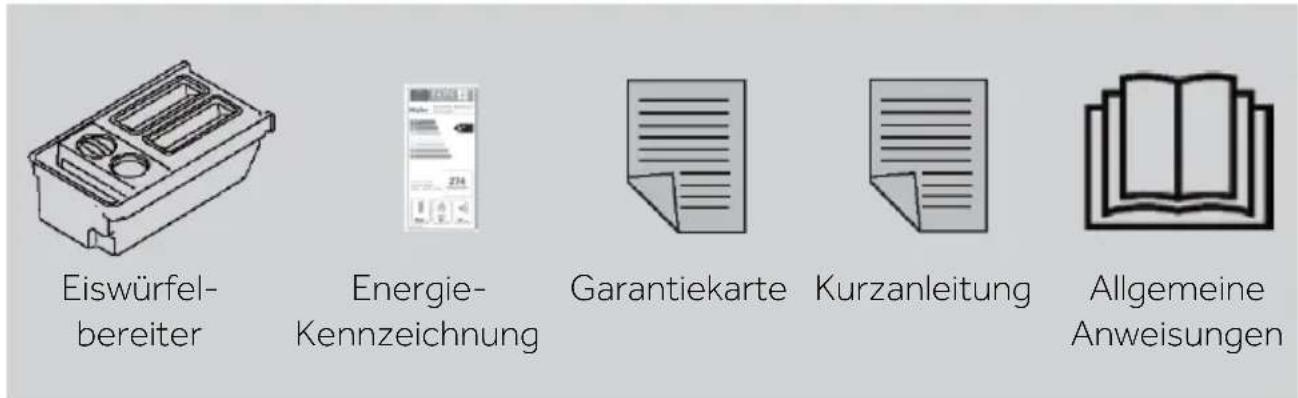

Überprüfen Sie Zubehör und Dokumentation gemäß dieser Liste:

Eiswürfel- bereiter Energie- Kennzeichnung Garantiekarte Kurzanleitung Allgemeine Anweisungen

WARNUNG - Wichtige Sicherheitsinformationen

HINWEIS - Allgemeine Informationen und Tipps

Umweltinformationen

Entsorgung

Tragen Sie zum Schutz der Umwelt und der menschlichen Gesundheit bei. Entsorgen Sie die Verpackung zum Recyceln in die entsprechenden Behälter. Unterstützen Sie das Recycling von Elektro- und Elektronik-Altgeräten. Entsorgen Sie Geräte, die mit diesem Symbol gekennzeichnet sind, nicht mit dem Hausmüll. Geben Sie das Produkt an Ihre lokale Recyclinganlage zurück oder wenden Sie sich an Ihre Stadtverwaltung.

WARNUNG!

Verletzungs- oder Erstickungsgefahr!

Kältemittel und Gase müssen fachgerecht entsorgt werden. Überprüfen Sie, dass der Schlauch des Kühlkreislaufs nicht beschädigt ist, bevor er ordnungsgemäß entsorgt wird. Trennen Sie das Gerät von der Stromversorgung. Trennen Sie das Netzkabel und entsorgen Sie es. Entfernen Sie die Fächer und Schubladen sowie die Türöffnung und die Dichtungen, um zu verhindern, dass Kinder und Haustiere im Gerät eingeschlossen werden.

Lesen Sie vor dem ersten Einschalten des Geräts folgende Sicherheitshinweise:

WARNUNG!

Vor der ersten Inbetriebnahme

▶ Vergewissern Sie sich, dass keine Transportschäden vorliegen.
Entfernen Sie alle Verpackungsteile und bewahren Sie sie außerhalb der Reichweite von Kindern auf.

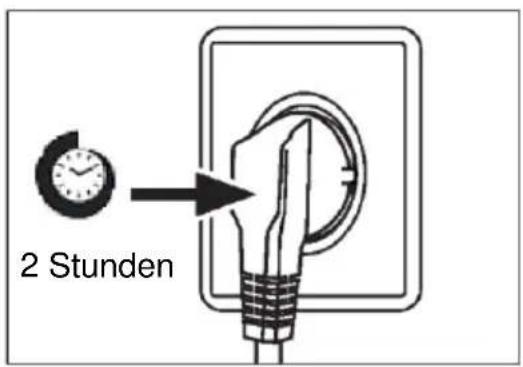

Warten Sie vor dem Einschalten des Geräts mindestens zwei Stunden, damit der Kühlkreislauf auch sicher und effektiv arbeitet.
▶ Transportieren Sie das Gerät immer mit mindestens zwei Personen, da es schwer ist.

Installation

Das Gerät sollte an einem gut belüfteten Ort aufgestellt werden. Idealerweise müssen mindestens 10 cm rund um das Gerät frei bleiben.
▶ Stellen Sie das Gerät niemals in einem feuchten Bereich oder an einem Ort auf, wo es mit Wasser nassgespritzt werden könnte. Reinigen Sie Wasserspritzer und Flecken mit einem weichen, sauberen Tuch.
▶ Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf.
▶ Installieren und richten Sie das Gerät in einem Bereich ein, der für seine Größe und Verwendung geeignet ist.
▶ Halten Sie die Lüftungsschlitze am Gerät oder in der Einbaustruktur frei.
▶ Stellen Sie sicher, dass die elektrischen Informationen auf dem Typenschild der Stromversorgung entsprechen. Ist dies nicht der Fall, wenden Sie sich an einen Elektriker.
Das Gerät wird über eine 220-240 V Wechselspannung/50 Hz betrieben. Abnormale Spannungsschwankungen könnten dazu führen, dass das Gerät nicht angeht, der Temperaturregler oder Kompressor beschädigt wird, oder dass während des Betriebs ein abnormales Geräusch auftritt. In einem solchen Fall ist ein automatischer Regler anzubringen.
▶ Verwenden Sie keine Mehrfachsteckadapter und Verlängerungskabel.
▶ Positionieren Sie keine Mehrfachsteckdosen oder Verlängerungen hinter dem Gerät.
▶ Stellen Sie sicher, dass das Netzkabel nicht durch den Kühlschrank eingeklemmt wird. Treten Sie nicht auf das Netzkabel.

WARNUNG!

▶ Verwenden Sie eine separate, geerdete Steckdose für eine leicht zugängliche Stromversorgung. Das Gerät muss geerdet werden.

Nur für Großbritannien: Das Gerätenetzkabel ist mit einem 3-adrigen Stecker (Erdungsstecker) ausgestattet, der in eine 3-adrige Norm-Buchse (geerdet) passt. Der dritte Stift (Erdung) darf auf keinen Fall gekappt oder entfernt werden. Das Gerät muss so installiert werden, dass der Stecker erreichbar ist.

Achten Sie darauf, den Kühlkreislauf nicht zu beschädigen.

Täglicher Gebrauch

▶ Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben.

- Kinder im Alter von 3 bis 8 Jahren dürfen Kühlschränke be- und entladen, aber nicht reinigen und installieren.

- Kinder unter 3 Jahren vom Gerät fernhalten, es sei denn, sie werden ständig beaufsichtigt.

▶ Kinder dürfen nicht mit dem Gerät spielen.

Wenn Kohlegas oder ein anderes brennbares Gas in der Nähe des Geräts austritt, drehen Sie das Ventil des austretenden Gases ab. Öffnen Sie die Türen und Fenster, und ziehen Sie nicht den Netzstecker des Kühlschranks oder eines anderen Haushaltsgeräts.

Beachten Sie, dass das Gerät für den Betrieb bei einer bestimmten Umgebungstemperatur zwischen 10 und 38 °C eingestellt ist. Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn es über einen längeren Zeitraum bei einer Temperatur oberhalb oder unterhalb des angegebenen Bereichs betrieben wird.

▶ Stellen Sie keine instabilen Gegenstände (schwere Gegenstände, mit Wasser gefüllte Behälter) auf den Kühlschrank, um Verletzungen durch Herunterfallen oder elektrische Schläge durch Kontakt mit Wasser zu vermeiden.

Ziehen Sie nicht an den Türfächern. Die Tür kann schief verzogen werden, das Flaschenregal kann herausgezogen werden, oder das Gerät kann umkippen.

▶ Schließen und öffnen Sie die Tür nur mit den Griffen. Der Spalt zwischen den Türen sowie zwischen den Türen und dem Schrank ist sehr schmal. Stecken Sie nicht Ihre Hände in diese Bereiche, um zu vermeiden, dass Sie Ihre Finger eingeklemmt werden. Öffnen oder schließen Sie die Kühlschranktüren nur dann, wenn keine Kinder im Bewegungsbereich der Tür stehen.

WARNUNG!

▶ Verwenden Sie keine brennbaren, explosionsfähigen oder korrosiven Substanzen im Gerät oder in der Nähe.
Lagern Sie keine Arzneimittel, Bakterien oder Chemikalien im Gerät. Dieses Gerät ist ein Haushaltsgerät. Es wird davon abgeraten, Materialien zu lagern, die extreme Temperaturen erfordern.
Lagern Sie niemals Flüssigkeiten in Flaschen oder Dosen (außer hochprozentige Spirituosen), insbesondere kohlensäurehaltige Getränke, im Gefrierschrank, da diese beim Einfrieren platzen können.
Überprüfen Sie den Zustand der Lebensmittel, wenn die Temperatur im Gefrierschrank angestiegen ist.
▶ Stellen Sie keine unnötig niedrigen Temperaturen im Kühlschrank ein. Bei hohen Einstellungen kann es zu Minustemperaturen kommen. Achtung: Flaschen können platzen.
▶ Berühren Sie Gefriergut nicht mit nassen Händen (Handschuhe tragen). Verzehren Sie insbesondere Eis am Stiel nicht sofort nach der Entnahme aus dem Gefrierfach. Es besteht die Gefahr des Erfrierens oder der Bildung von Frostblasen an Mund und Zunge. ERSTE HILFE: Sofort unter fließend kaltes Wasser halten. Nicht mit Gewalt abziehen!
▶ Berühren Sie nicht die Innenfläche des Gefrierfachs, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren könnten.
Ziehen Sie den Gerätestecker aus der Steckdose, falls die Stromversorgung unterbrochen wird oder bevor Sie das Gerät reinigen. Warten Sie vor dem Neustart mindestens 7 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann.
Im Inneren des Haushaltsgeräts keine elektrischen Geräte benutzen, es sei denn, sie werden vom Hersteller empfohlen. Wartung / Reinigung
▶ Kinder müssen beaufsichtigt werden, wenn sie das Gerät reinigen und warten.
Trennen Sie das Gerät von der Stromversorgung, bevor Sie eine routinemäßige Wartung durchführen. Warten Sie vor dem Neustart mindestens 5 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann.

WARNUNG!

Fassen Sie beim Herausziehen des Gerätesteckers aus der Steckdose den Stecker und nicht das Kabel an.
▶ Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder Alkalilösungen. Reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühlgeräte, um Beschädigungen zu vermeiden.
- Kratzen Sie Frost und Eis nicht mit scharfkantigen Gegenständen ab. Verwenden Sie keine Sprays, elektrischen Heizgeräte, Haartrockner zum Abtauen oder Dampfreiniger im Gerät, um Beschädigungen der Kunststoffteile zu vermeiden.
▶ Verwenden Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauvorgang zu beschleunigen, es sei denn, dies wird vom Hersteller so empfohlen.
▶ Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.
Versuchen Sie nicht, das Gerät selbst zu reparieren, zu zerlegen oder zu verändern. Bei Reparaturen wenden Sie sich bitte an unseren Kundenservice.
Entfernen Sie den Staub auf der Geräterückseite mindestens einmal im Jahr, um Brandgefahr und einen erhöhten Energieverbrauch zu vermeiden.
Das Gerät darf während der Reinigung nicht besprüht oder mit Wasser beschüttet werden.
Das Gerät nicht mit Wasser besprühen oder mit Dampf reinigen.
▶ Reinigen Sie die kalten Einlegeböden aus Glas nicht mit heißem Wasser. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt.

Informationen zum Kältemittelgas

WARNUNG!

Das Gerät enthält das entzündliche Kältemittel ISOBUTAN (R600a). Stellen Sie sicher, dass der Kühlkreislauf während des Transports oder der Installation nicht beschädigt wird. Auslaufendes Kältemittel kann Augenverletzungen verursachen oder sich entzünden. Falls Schäden aufgetreten sind, halten Sie sich von offenen Brandquellen fern, lüften Sie den Raum gründlich, stecken Sie die Netzkabel des Geräts oder eines anderen Geräts nicht ein oder aus. Informieren Sie den Kundendienst.

Falls die Augen mit dem Kältemittel in Kontakt kommen, spülen Sie sofort unter fließendem Wasser aus und verständigen Sie den Augenarzt.

Bestimmungsgemäße Verwendung

Dieses Gerät ist zum Kühlen und Gefrieren von Lebensmitteln bestimmt. Es ist ausschließlich für den Einsatz in Haushalten und ähnlichen Bereichen konzipiert, wie z. B. in Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen, auf Bauernhöfen und in Hotels, Motels und anderen wohnähnlichen Umgebungen sowie in Bed-and-Breakfasts und fürs Catering. Das Gerät ist nicht für die kommerzielle oder industrielle Nutzung bestimmt. Änderungen oder Anpassungen am Gerät sind nicht erlaubt. Eine unsachgemäße Verwendung kann zu Gefahren und zum Verlust von Garantieansprüchen führen.

Normen und Richtlinien

Dieses Produkt erfüllt die Anforderungen aller geltenden EG-Richtlinien mit den entsprechenden harmonisierten Normen und Standards Großbritanniens, die eine CE- und UKCA-Kennzeichnung vorsehen.

Hinweis

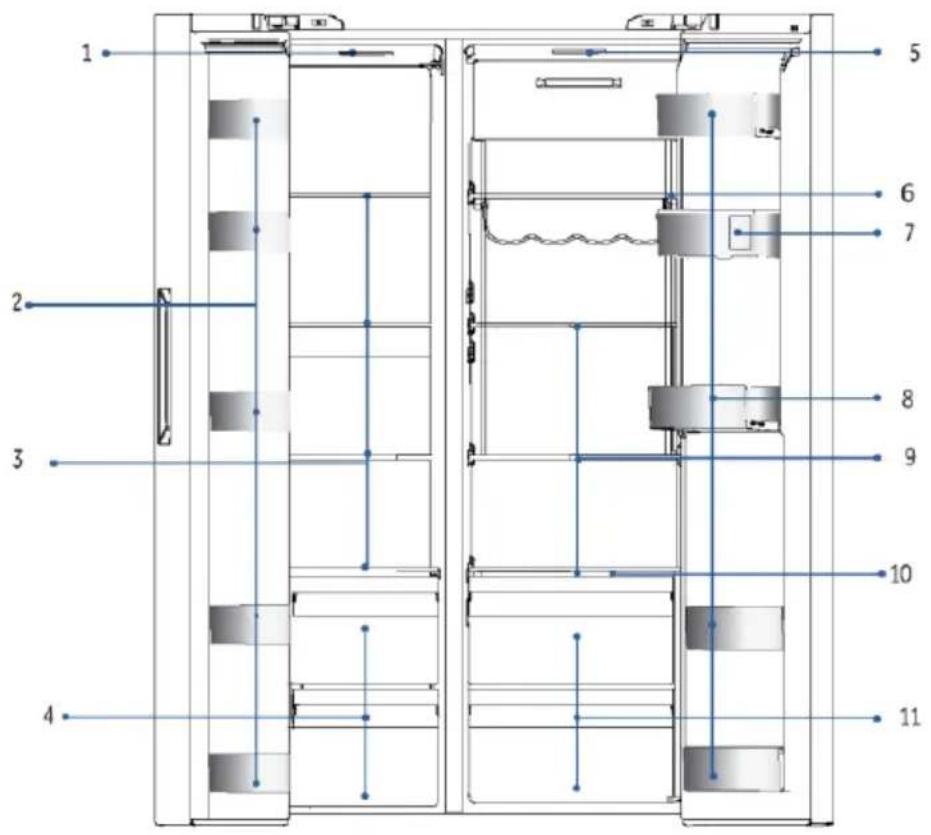

Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen. (HSW59F18DW*/HSW79F18ANMM)

1 2 3 4 5 6 7 8 9 10 11

A: Gefrierfach

1 Deckenleuchte
2 Flaschenhalter
3 Einlegeböden aus Glas
4 Schubladen

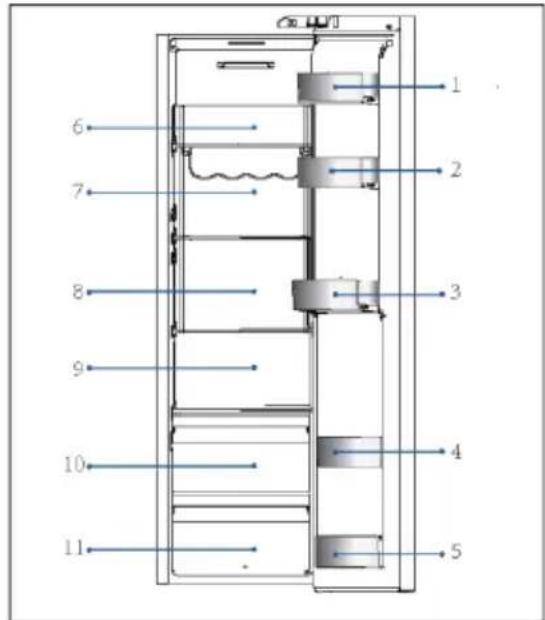

B: Kühlfach des Kühlschranks

5 Deckenleuchte
6 Weinablage
7 Wassertank
8 Flaschenhalter
9 Einlegeböden aus Glas
10 Abdeckungsplatte Wet Zone
11 Schubladen

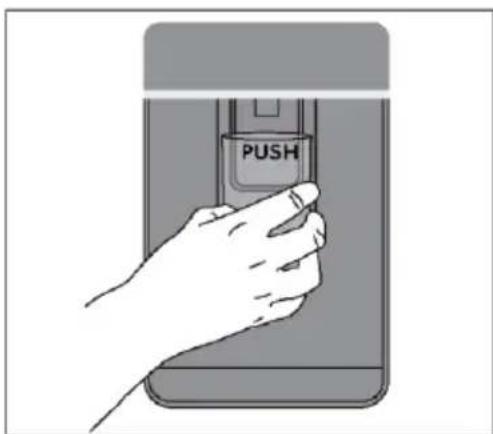

12 Wasserspender

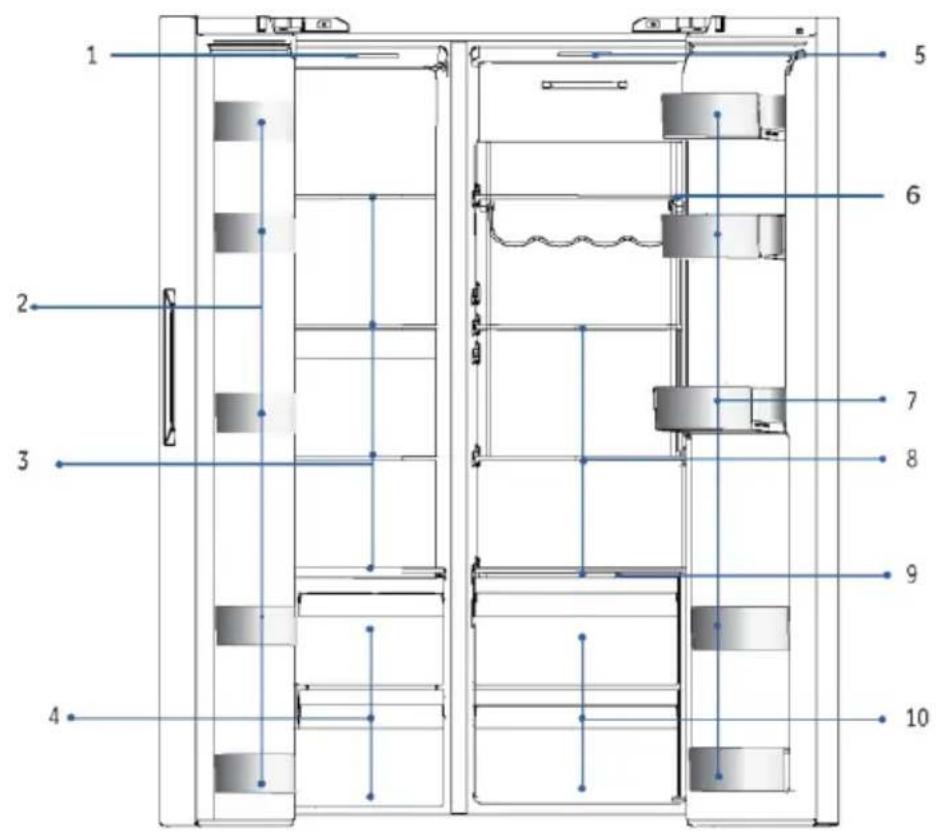

Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen. (HSW59F18DN*HSW79F18ANMM)

1 2 3 4 5 6 7 8 9 10

A: Gefrierfach

1 Deckenleuchte
2 Flaschenhalter
3 Einlegeböden aus Glas
4 Schubladen

B: Kühlfach des Kühlschranks

5 Deckenleuchte
6 Weinablage
7 Flaschenhalter
8 Einlegeböden aus Glas
9 Abdeckungsplatte Wet Zone
10 Schubladen

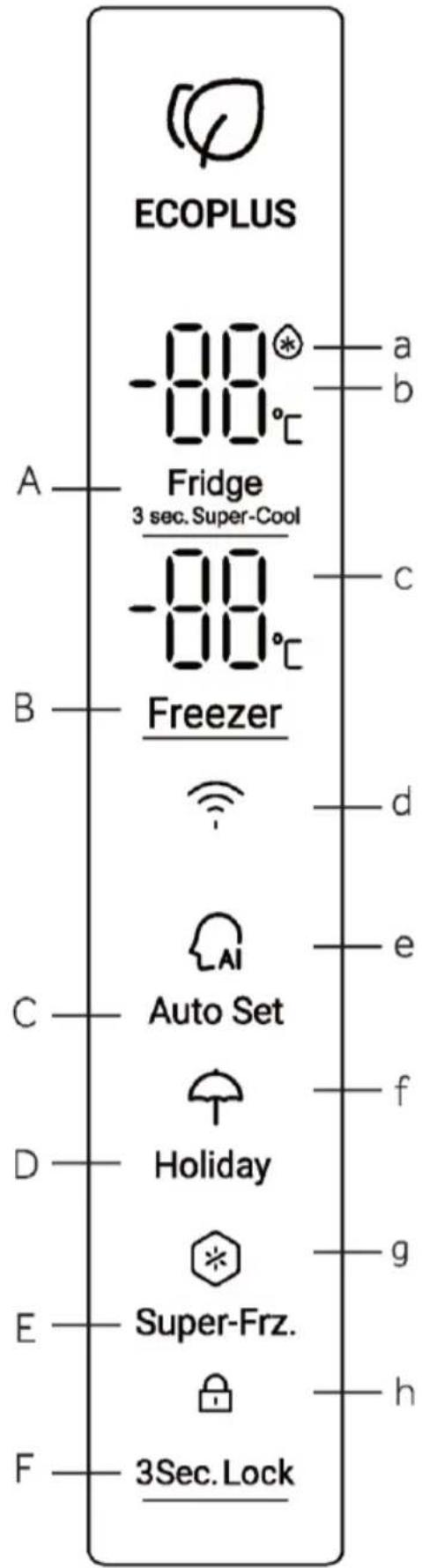

A Kühlschrank-Auswahl

B Gefrierfach-Auswahl

C Auto Set-Modus

D Holiday-Modus

E Super-Freeze-Modus

F Auswahl Bedienfeldsperre

Anzeigen:

a Super-Cool-Modus

b Temperatur im Kühlschrank

c Temperatur im Gefrierschrank

d Wi-Fi-Modus

e Auto Set-Modus

f Holiday-Modus

g Super-Freeze-Modus

h Bedienfeldsperre

Vor der ersten Inbetriebnahme

Entfernen Sie sämtliches Verpackungsmaterial, bewahren Sie es außerhalb der Reichweite von Kindern auf und entsorgen Sie es umweltfreundlich.
▶ Reinigen Sie das Gerät innen und außen mit Wasser und einem milden Reinigungsmittel, bevor Sie Lebensmittel hineinlegen.
Warten Sie nach dem Nivellieren und Reinigen mindestens 2-5 Stunden, bevor Sie das Gerät an die Stromversorgung anschließen. Siehe Abschnitt INSTALLATION.
Kühlen Sie die Fächer auf hoher Stufe vor, bevor Sie die Lebensmittel einlegen. Die Power-Freeze-Funktion sorgt für eine schnelle Abkühlung des Gefrierfachs.
Kühl- und Gefriertemperatur werden automatisch auf 5°C bzw. -18°C eingestellt. Dies sind die empfohlenen Einstellungen. Falls gewünscht, können Sie diese Temperatur manuell ändern. Siehe EINSTELLEN DER TEMPERATUR.

Sensortasten

Die Tasten auf dem Bedienfeld sind Sensortasten, die schon bei leichter Berührung mit dem Finger ansprechen.

Gerät ein-/ausschalten

Das Gerät ist sofort in Betrieb, wenn es an die Stromversorgung angeschlossen wird. Die angezeigten Temperaturen zeigen die eingestellten Temperaturen im Fach an. Möglicherweise ist die Bedienfeldsperre aktiv.

Hinweis

Wenn das Gerät, nachdem es von der Hauptstromversorgung getrennt wurde, eingeschaltet wird, kann es bis zu 12 Stunden dauern, bis die richtigen Temperaturen erreicht sind.

Räumen Sie das Gerät vor dem Ausschalten aus. Schalten Sie das Gerät aus, indem Sie den Netzstecker aus der Steckdose ziehen.

HINWEIS

Wenn der Kühlschrank zum ersten Mal eingeschaltet wird, leuchtet die Anzeige auf. Kühl- und Gefriertemperatur werden automatisch auf 5 °C bzw. -18 °C eingestellt.

5.1. Erste Inbetriebnahme

Wenn der Kühlschrank zum ersten Mal an das Stromnetz angeschlossen wird, leuchtet das Display. Die Standardtemperatur für das Kühlfach beträgt 5°C und für das Gefrierfach -18°C. Die Intelligence-Funktionsleuchte ist eingeschaltet.

5.2. Bedienfeld sperren/entsperren

Automatische Sperre:

Wenn die Kühlschranktür und die Gefrierschranktür geschlossen sind und 30 Sekunden lang keine Taste betätigt wird, schaltet sich die Bedienfeldbeleuchtung automatisch aus, und das Bedienfeld ist gesperrt.

Manuelle Sperre:

Wenn das Bedienfeld entsperrt ist, halten Sie die Sperrtaste 3 Sekunden lang gedrückt: Der Summer ertönt, die Sperranzeige leuchtet und das Display wird gesperrt.

3Sec. Lock

3 Sekunden lang drücken.

Anzeige leuchtet Bedienfeld ist gesperrt

Entsperren:

Wenn das Bedienfeld ausgeschaltet ist, öffnen Sie eine beliebige Tür des Kühlschranks oder berühren Sie eine beliebige Taste auf dem Bedienfeld, dann leuchtet das Bedienfeld auf. Zu diesem Zeitpunkt ist das Bedienfeld gesperrt. Drücken Sie die Sperrtaste 3 Sekunden lang. Der Summer ertönt, die Sperranzeige erlischt und das Bedienfeld wird entsperrt.

Das Bedienfeld ist eingeschaltet.

3 Sekunden halten

Die Anzeige ist aus. Das Bedienfeld ist entsperrt.

Die Tür öffnen oder eine beliebige Taste drücken.

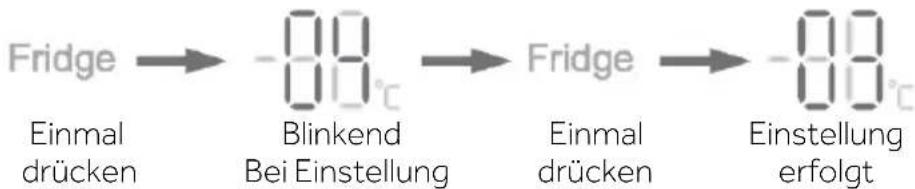

5.3. Die Temperatur für den Kühlschrank einstellen

1. Wenn das Bedienfeld entriegelt ist, drücken Sie „Kühlschrank-Auswahl“, und der Summer ertönt. Die Temperaturanzeige des Kühlschranks blinkt. Jetzt kann die Kühlschranktemperatur eingestellt werden.
2. Beijedem Drücken der Kühlschrank-Auswahl ertönt der Summer, und die Einstellung wird um 1 zurückgesetzt. Die Umschaltsequenz lautet in einer kontinuierlichen Schleife: „4°C/3°C/2°C/1°/9°C/8°C/7°C/6°C/5°C/4°C“.

Hinweis

Das Gerät ist auf die empfohlene Temperatur von 5°C (Kühlschrank) und -18°C (Gefrierschrank) voreingestellt. Unter normalen Umgebungsbedingungen müssen Sie keine Temperatur einstellen.

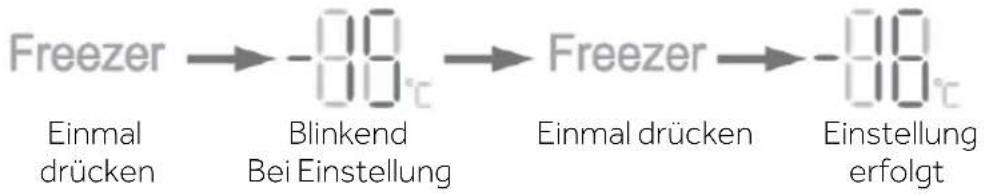

5.4. Einstellen der Temperatur für den Gefrierschrank

1. Wenn das Bedienfeld entriegelt ist, drücken Sie „Gefrierschrank-Auswahl“, und der Summer ertönt. Die Temperaturanzeige des Gefrierschranks blinkt. Nun kann die Gefriertemperatur eingestellt werden.
2. Dann ertönt bei jedem Drücken der Gefrierschrank-Auswahl der Summer und die Temperatur wird um 1 nach unten verschoben. Die Umschaltsequenz lautet in einer kontinuierlichen Schleife: „-18°C/-19°C/-20°C/-21°C/-22°C/-23°C/-24°C/-14°C/-15°C/-16°C/-17°C/-18°C“.

Hinweis

Die Temperatur ist eingestellt. Wenn innerhalb von 5 Sekunden keine Taste gedrückt wird, wird die Temperatur automatisch bestätigt und gespeichert.

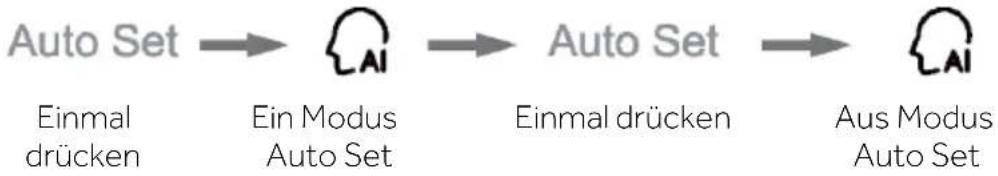

5.5. Auto Set

1. Wenn das Bedienfeld entsperrt ist, drücken Sie den „Wahlschalter für den Auto Set Modus“ und der Summer ertönt. Die Anzeige für den Auto Set Modus ist eingeschaltet. Der Modus der Auto Set wird gestartet.
2. Wenn die Anzeige für den Modus der Auto Set leuchtet, drücken Sie die Auswahl des Modus der Auto Set. Der Summer ertönt, die Anzeige für den Modus der Auto Set erlischt, und der Modus der Auto Set wird beendet.

Hinweis

Wenn der Modus der Auto Set aktiviert ist, können die Kühl- und Gefriertemperatur nicht ausgewählt werden. Wenn die Auswahl für den Kühlschrank oder das Gefrierfach gedrückt wird, blinkt die Anzeige für den Modus Auto Set und es ertönt ein Warnton, der darauf hinweist, dass der Vorgang nicht zulässig ist. Mit dem Modus Auto Set und wenn die Fast Cool-, Fast Freeze- oder Holiday-Funktion ausgewählt ist, werden die Auto Set-Modi deaktiviert und der Auto Set-Modus wird automatisch beendet.

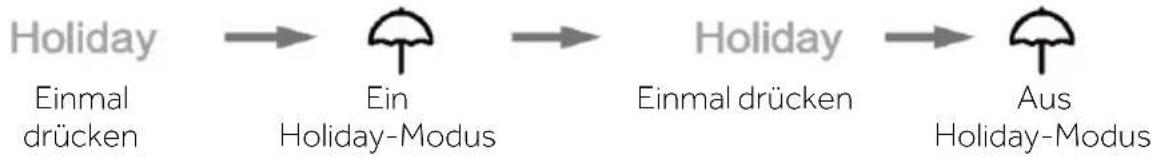

5.6. Holiday-Modus

Der Holiday-Modus ist für Situationen gedacht, in denen der Kühlschrank für längere Zeit nicht benutzt wird. Im Holiday-Modus kann die Temperatur des Gefrierschranks gewählt werden, während die Kühlschranktemperatur automatisch auf 17°C eingestellt wird, was Geruchsbelästigungen durch zu hohe Temperaturen im Kühlfach vermeidet und außerdem Energie spart.

1. Wenn das Bedienfeld entsperrt ist, drücken Sie die Auswahl des Holiday-Modus und der Summer ertönt. Die Anzeige des Holiday-Modus ist eingeschaltet. Der Holiday-Modus beginnt.

2. Wenn die Anzeige für den Holiday-Modus leuchtet, drücken Sie die Auswahl der Holiday-Funktion. Der Summer ertönt, die Anzeige für den Holiday-Modus erlischt und der Holiday-Modus wird beendet.

Hinweis

Wenn der Holiday-Modus eingeschaltet ist, kann die Kühlschranktemperatur nicht ausgewählt werden. Wenn die Kühlschrank-Auswahl gedrückt wird, blinkt die Anzeige für den Holiday-Modus und es ertönt ein Warnton, der darauf hinweist, dass der Modus nicht erlaubt ist. Bevor Sie den Holiday-Modus auswählen, leeren Sie bitte das Kühlfach, damit die Lebensmittel nicht verderben. Wenn der Holiday-Modus eingeschaltet ist, können die Intelligence-Funktion und die Fast Cool nicht gleichzeitig ausgewählt werden. Wenn der Intelligence-Modus oder die Fast Cool ausgewählt wurde, ist die Anzeige für den Holiday-Modus ausgeschaltet und die Funktion wird automatisch beendet.

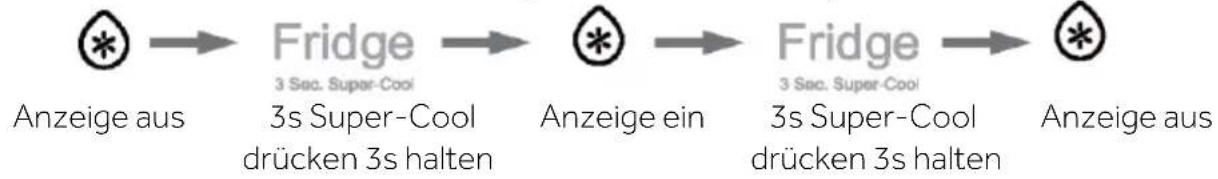

5.7. Super-Cool-Modus

1. Wenn das Bedienfeld entsperrt ist, drücken Sie 3 Sekunden lang auf die „Kühlschrank-Auswahl“. Ein Summton ertönt und die Super Cool-Anzeige leuchtet auf. Der Super-Cool-Modus wird gestartet.
2. Wenn die Super-Cool-Anzeige leuchtet, drücken Sie die Kühlschrank-Auswahl 3 Sekunden lang. Der Summer ertönt und die Super-Cool-Anzeige erlischt. Der Super Cool-Modus wird beendet.
3. Wenn der Super-Cool-Modus eingeschaltet ist, schaltet der Kühlschrank automatisch in den Zustand „Super-Cool-Modus aus“, sobald der Super-Cool-Modus die eingestellte Bedingung erreicht. Wenn Sie den Modus manuell beenden möchten, können Sie die Kühlschrank-Auswahl 3 Sekunden lang drücken, um den Super-Cool-Modus zu deaktivieren.

Hinweis

- Bei eingeschalteter Super-Cool-Funktion können der Fuzzy-Modus und der Holiday-Modus nicht gleichzeitig ausgewählt werden. Wenn der Fuzzy-Modus oder der Holiday-Modus ausgewählt ist, ist die Super-Cool-Anzeige aus und die Super-Cool-Funktion wird automatisch beendet. Automatisches Ausschalten: Die Super-Cool-Funktion wird automatisch deaktiviert, wenn die Funktion länger als 6 Stunden andauert.

5.8. Super-Freeze-Modus

1. Wenn das Bedienfeld entsperrt ist, drücken Sie die Super-Freeze-Auswahl. Der Summer ertönt und die Super-Freeze-Anzeige leuchtet auf. Der Super-Freeze-Modus wird gestartet.

2. Drücken Sie bei eingeschalteter Super-Freeze-Anzeige die Super-Freeze-Auswahl. Der Summer ertönt und die Super-Freeze-Anzeige erlischt. Der Super-Freeze-Modus wird beendet.

3. Wennder Super-Freeze-Modus eingeschaltet ist, schaltet der Kühlschrank automatisch in den Zustand „Super-Freeze-Modus aus“, sobald der Super-Freeze-Modus die eingestellte Bedingung erreicht. Wenn Sie den Modus manuell beenden möchten, können Sie die Super-Freeze-Auswahl drücken, um den Super-Freeze-Modus auszuschalten.

Anzeige aus

Super-Frz.

Super-Frz.

Anzeige ein

Einmal drücken

Anzeige aus

Hinweis

Super-Freeze-Modelle wurden entwickelt, um die Nährstoffe der Lebensmittel im Gefrierfach zu erhalten, und die Lebensmittel werden innerhalb kürzester Zeit eingefroren. Wenn eine große Menge an Lebensmitteln auf einmal eingefroren werden soll, empfiehlt es sich, den Super-Freeze-Modus 24 Stunden im Voraus einzustellen, damit das Gefrierfah eine niedrigere Temperatur erreicht, bevor die Lebensmittel hineingelegt werden. Unter dieser Bedingung wird die Gefriergeschwindigkeit im Gefrierfach erhöht, und die Lebensmittel können schnell eingefroren werden, wodurch die Nährstoffe der Lebensmittel effektiv gebunden werden und die Lagerung erleichtert wird. Wenn Sie im Super Freeze-Modus die Intelligence-Funktion auswählen, wird die Super Freeze-Anzeige ausgeschaltet und der Super-Freeze-Modus wird automatisch beendet Automatisches Ausschalten: Die Super-Freeze-Funktion schaltet sich nach 50 Stunden automatisch ab. Das Gerät wird dann mit der zuvor eingestellten Temperatur betrieben.

5.9. Wi-Fi-Modus

1. Wenn der Kühlschrank zum ersten Mal mit dem Strom verbunden wird, blinkt das Wi-Fi-Symbol und das Gerät geht automatisch in den Konfigurationsmodus über.
2. Drücken Sie im entsperrten oder gesperrten Zustand die Taste „Auto Set“ 3 Sekunden lang. Der Summer ertönt einmal, um den Konfigurationsmodus zu öffnen.
3. Lesen Sie die Kurzanleitung, laden Sie die App herunter und folgen Sie den Anweisungen, um die Wi-Fi-Konfiguration abzuschließen.

Auto Set

3 s lang drücken

Blinkend

5.10. Alarm offenstehende Tür

Wenn die Öffnungszeit der Tür zu lang ist oder die Tür nicht geschlossen wird, gibt der Kühlschrank immer wieder einen Tropfenalarm aus, um Sie daran zu erinnern, die Tür rechtzeitig zu schließen.

5.11. Energieeinsparung des Bedienfelds

Wenn das Bedienfeld 30 Sekunden lang nicht betätigt wird, schaltet es sich automatisch aus und geht in den gesperrten Zustand über, wodurch Strom gespart werden kann. Wenn die Taste für die Sperrfunktion gedrückt oder eine Tür geöffnet wird, leuchtet das Bedienfeld auf.

5.12. Stromausfall-Speicherfunktion

Wenn der Kühlschrank ausgeschaltet wird, wird der momentane Betriebszustand eines Stromausfalls gespeichert. Nach dem Wiedereinschalten der Stromversorgung arbeitet der Kühlschrank entsprechend dem vor dem Stromausfall eingestellten Schalt- und Funktionsstatus weiter.

Achtung: Die Sperrfunktion wird nicht gespeichert. Nach dem erneuten Einschalten des Kühlschranks beginnt das Bedienfeld mit der Selbstkontrolle, die Anzeige für die Sperrfunktion erlischt, und der Kühlschrank wird entsperrt.

TIPPS ZUM LAGERN FRISCHER LEBENSMITTEL

Aufbewahrung im Kühlfach

1. Halten Sie die Temperatur Ihres Kühlschranks unter 5 °C.

2. Heiße Lebensmittel vor der Aufbewahrung im Kühlschrank auf Raumtemperatur abkühlen lassen.

3. Lebensmittel sollten vor der Aufbewahrung im Kühlschrank gewaschen und abgetrocknet werden.

4. Die aufzubewahrenden Lebensmittel sollten gut verschlossen sein, um Geruchs- oder Geschmacksveränderungen zu vermeiden.

5. Lagern Sie keine übermäßigen Mengen an Lebensmitteln. Lassen Sie Zwischen-räume zwischen den Lebensmitteln, damit die kalte Luft zirkulieren kann, um eine bessere und gleichmäßigere Kühlung zu erreichen.

6. Lebensmittel, die täglich verzehrt werden, sollten im vorderen Teil des Einlegebodens gelagert werden.

7. Lassen Sie Platz zwischen den Lebensmitteln und den Innenwänden, damit die Luft zirkulieren kann. Lagern Sie Lebensmittel insbesondere nicht an der Rückwand, da sie dort festfrieren könnten. Vermeiden Sie den direkten Kontakt von Lebensmitteln (insbesondere bei öligen oder säurehaltigen Lebensmitteln) mit der Innenauskleidung, da Öl/Säure diese angreifen kann. Reinigen Sie ölige/saure Verschmutzungen sofort, wenn Sie sie sehen.

8. Tauen Sie gefrorene Lebensmittel im Vorratsfach des Kühlschranks auf. Auf diese Weise können Sie die gefrorenen Lebensmittel verwenden, um die Temperatur im Fach zu senken und Energie zu sparen.

9. Die Reifung von Obst und Gemüse wie Zucchini, Melonen, Papayas, Bananen, Ananas usw. kann im Kühlschrank beschleunigt werden. Daher sollten sie nicht im Kühlschrank aufbewahrt werden. Die Reifung von noch grünem Obst kann im Kühlschrank jedoch auch beschleunigt werden. Zwiebeln, Knoblauch, Ingwer und anderes Wurzelgemüse sollten ebenfalls bei Raumtemperatur gelagert werden.

10. Unangenehme Gerüche im Inneren des Kühlschranks sind ein Zeichen dafür, dass etwas verschüttet wurde und gesäubert werden muss. Siehe PFLEGE UND REINIGUNG.

11. Verschiedene Arten von Lebensmitteln sollten je nach ihren Eigenschaften in verschiedenen Bereichen untergebracht werden:

1-Butter, Käse usw.

2-Eier, Konserven, Gewürze usw.

3/4/5-Getränke und Lebensmittel in Flaschen.

6-Eingelegte Lebensmittel, Konserven usw.

7/8-Fleischerzeugnisse, Fisch, Rohkost

9-Dosen, Molkereiprodukte usw.

10-Obst, Gemüse, Kopfsalat usw.

11-Gekochtes Fleisch, Würste usw.

1 2 3 4 5 6 7 8 9 10 11

TIPPS ZUM LAGERN FRISCHER LEBENSMITTEL

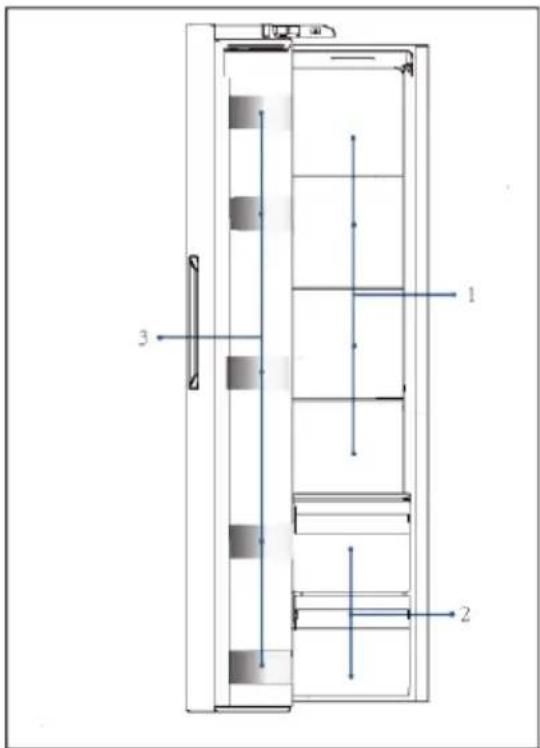

Einlagerung im Gefrierfach

1. Halten Sie die Gefriertemperatur bei -18 °C.
2. Schalten Sie 24 Stunden vor dem Einfrieren zusätzlicher Lebensmittel die Super-Freeze-Funktion ein; bei kleinen Mengen an Lebensmitteln reichen 4-6 Stunden.
3. Lassen Sie heiße Lebensmittel vor der Lagerung im Gefrierschrank auf Raumtemperatur abkühlen.
4. In kleine Portionen geschnittene Lebensmittel frieren schneller ein und lassen sich leichter auftauen und garen. Das empfohlene Gewicht für jede Portion beträgt höchstens 2,5 kg.
5. Lebensmittel verpacken, bevor Sie sie in den Gefrierschrank legen. Die Außenseite der Verpackung muss trocken sein, damit die Gefrierbeutel nicht aneinander kleben. Verpackungsmaterialien sollten geruchsfrei, luftdicht, lebensmittelecht und ungiftig sein.
6. Damit das Verfallsdatum nicht abläuft, notieren Sie sich das Einfrierdatum, das Verfallsdatum und den Namen des Lebensmittels auf der Verpackung. Unterschiedliche Lebensmittel können unterschiedlich lange gelagert werden.
7. WARNUNG !: Säuren, Laugen und Salze usw. könnten die Innenfläche des Gefrierschranks erodieren. Legen Sie die Lebensmittel, die diese Stoffe enthalten (z. B. Seefisch), nicht direkt auf die Innenfläche. Ausgetropftes Salzwasser im Gefrierschrank sollte sofort beseitigt werden.
8. Überschreiten Sie nicht die von den Herstellern empfohlene Haltbarkeitsdauer der Lebensmittel. Nehmen Sie nur die benötigte Menge an Lebensmitteln aus dem Gefrierschrank.
9. Verschiedene Arten von Lebensmitteln sollten je nach ihren Eigenschaften in verschiedenen Bereichen untergebracht werden:

1-Leichtere Produkte wie Eis, Gemüse, Brot usw.
2-Große/schwere
Lebensmittelportionen, wie z. B.
Fleischstücke zum Braten
3-Pizza usw.

Wasserspender (HSW59F18DW\*)

Über den Wasserspender kann gekühltes Trinkwasser gezapft werden.

Der Wassertank muss vor dem ersten Gebrauch gereinigt werden

(siehe Pflege und Reinigung).

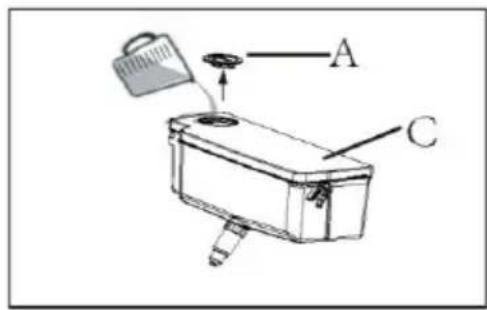

Einfüllen von Wasser in den Wassertank

WARNUNG!

Verwenden Sie nur Trinkwasser.

1. Stellen Sie sicher, dass der Wassertank richtig eingesetzt ist (siehe Ausrüstung).

2. Öffnen Sie den Deckel (A) und füllen Sie frisches Trinkwasser in den Wassertank.

3. Das in den Wassertank eingefüllte Wasser darf den MAX-Wasserstand nicht überschreiten, da es beim Öffnen und Schließen der Tür überlaufen könnte.

4. Schließen Sie den Deckel (A) vollständig, um den Wassertank zu verschließen.

Entsorgen Sie vor dem Nachfüllen Restwasser und reinigen Sie den Wassertank. Wenn Sie längere Zeit kein Wasser benötigen, leeren Sie bitte den Wassertank und setzen Sie den gereinigten Tank ein.

Die Abdeckung (C) am Wassertank dient zusätzlich der Energieeinsparung. Wenn Sie über einen längeren Zeitraum kein Wasser aus dem Wasserspender entnehmen möchten, setzen Sie trotzdem die Abdeckung auf, da diese besser isoliert und Energie spart.

Zapfen von Wasser aus dem Spender

1. Stellen Sie ein Glas unter den Wasserauslass. Die Oberkante des Glases muss sich an der PUSH-Markierung befinden.

2. Drücken Sie mit dem Glas leicht gegen den Hebel des Wasserspenders.

Achten Sie darauf, dass das Glas genau unter dem Ausguss steht, damit das Wasser nicht spritzt.

PUSH

HINWEIS: LAGERUNG

1. Halten Sie einen Abstand von mehr als 10 mm zwischen den Lebensmitteln und dem Sensor ein, um die Kühlwirkung zu gewährleisten.
2. Lassen Sie die unterste Schublade im Gerät, wenn es in Betrieb ist, um die Kühlwirkung zu gewährleisten.
3. Lebensmittel wie Eiscreme usw., sollten im Gefrierfach und nicht in den Flaschenhaltern gelagert werden. Die Temperaturschwankungen, denen die Flaschenhalter durch das Öffnen und Schließen der Tür ausgesetzt sind, können die Lebensmittel auftauen.
4. Verbrauchen Sie aufgetaute Lebensmittel schnell. Aufgetaute Lebensmittel können nur dann wieder eingefroren werden, wenn sie vorher gekocht wurden, da sie sonst ungenießbar sind.
5. Legen Sie keine übermäßigen Mengen an frischen Lebensmitteln in das Gefrierfach. Informieren Sie sich über die Gefrierkapazität des Gefrierschranks. Siehe TECHNISCHE DATEN oder Daten auf dem Typenschild.
6. Lebensmittel können im Gefrierschrank bei einer Temperatur von mindestens - 18°C je nach Beschaffenheit 2 bis 12 Monate gelagert werden (z. B. Fleisch: 3-12 Monate, Gemüse: 6-12 Monate)
7. Vermeiden Sie beim Einfrieren frischer Lebensmittel den Kontakt mit bereits gefrorenen Lebensmitteln. Es besteht die Gefahr, dass sie auftauen.
8. Tauen Sie gefrorene Lebensmittel im Kühlschrank auf. Auf diese Weise können Sie die gefrorenen Lebensmittel verwenden, um die Temperatur im Fach zu senken und Energie zu sparen.

Bitte beachten Sie bei der Lagerung von Tiefkühlkost die folgenden Hinweise:

1. Befolgen Sie immer die Richtlinien der Hersteller, die angeben, wie lange die Lebensmittel aufbewahrt werden können. Überschreiten Sie die Haltbarkeitsdaten nicht.
2. Versuchen Sie, die Zeitspanne zwischen Einkauf und Lagerung so kurz wie möglich zu halten, um die Lebensmittelqualität zu erhalten.
3. Kaufen Sie Tiefkühlkost, die bei einer Temperatur von -18 °C oder darunter gelagert wurde.
4. Vermeiden Sie den Kauf von Lebensmitteln, die Eis oder Reif auf der Verpackung haben. Dies deutet darauf hin, dass die Produkte möglicherweise teilweise aufgetaut und irgendwann wieder eingefroren wurden. Temperaturerhöhungen beeinträchtigen die Qualität der Lebensmittel.

Energiespartipps

▶ Stellen Sie sicher, dass das Gerät ordnungsgemäß belüftet ist (siehe INSTALLATION).
▶ Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf.
▶ Vermeiden Sie unnötig niedrige Temperaturen im Gerät. Je niedriger die im Gerät einstellte Temperatur, umso höher der Energieverbrauch.
▶ Funktionen wie POWER-FREEZE verbrauchen mehr Energie.
▶ Lassen Sie warme Mahlzeiten abkühlen, bevor Sie diese in den Kühlschrank stellen.
Öffnen Sie die Gerätetür so wenig und so kurz wie möglich.
Achten Sie darauf, das Gerät nicht zu überladen, um den Luftstrom nicht zu behindern.
▶ Vermeiden Sie Luft innerhalb der Lebensmittelverpackung.
▶ Halten Sie die Türdichtungen sauber, damit die Tür immer richtig schließt.
▶ Tauen Sie gefrorene Lebensmittel im Vorratsfach des Kühlschranks auf.
Die energiesparendste Konfiguration erfordert, dass das Gerät Schubladen, Lebensmittelboxen und Einlegeböden in fabriksauberem Zustand enthält, und die Lebensmittel sollten so weit wie möglich von den Auslässen des Luftkanals eingeräumt werden und diesen nicht blockieren.

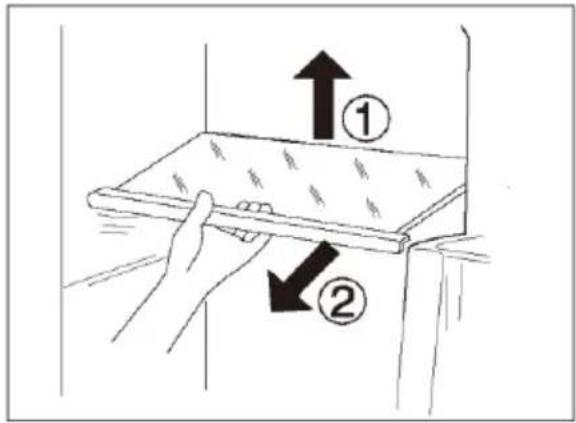

Verstellbare Einlegeböden

1. Die Höhe der Einlegeböden kann an Ihren Lagerbedarf angepasst werden.

2. Um einen Einlegeboden zu versetzen, heben Sie ihn zunächst an der Hinterkante an ① und ziehen Sie ihn dann heraus ②.

3. Um ihn wieder einzubauen, setzen Sie ihn auf die Träger an beiden Seiten und schieben sie ihn ganz nach hinten, bis die Rückseite des Einlegebodens in den Schlitzen an den Seiten steckt.

Prüfen Sie, ob alle Seiten des Einlegebodens waagerecht sind.

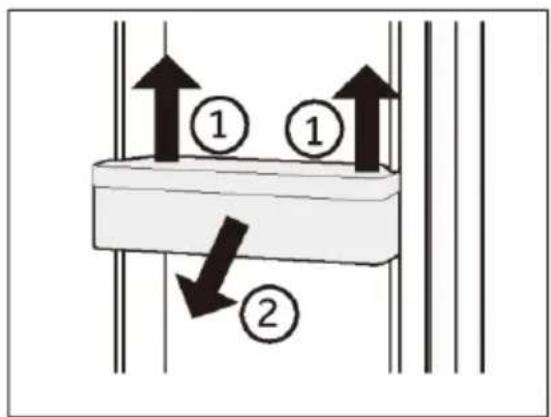

Abnehmbare Türfächer/Flaschenhalter

1. Die Türablagen/Flaschenhalter können zur Reinigung herausgenommen werden:
2. Halten Sie dazu die Ablage/Flaschenhalter mit beiden Händen fest, heben Sie sie nach oben ① und ziehen Sie sie heraus ②.
3. Um die Ablage/den Flaschenhalter wieder einzusetzen, werden die oben genannten Schritte in umgekehrter Reihenfolge durchgeführt.

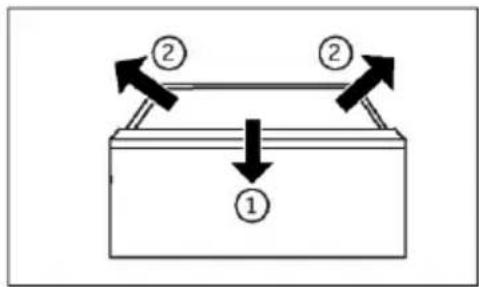

Herausnehmbare Schublade

Um die Schublade herauszunehmen, ziehen Sie sie bis zum Anschlag heraus ©, heben Sie sie an und nehmen Sie sie heraus ©.

Um die Schublade wieder einzusetzen, werden die oben genannten Schritte in umgekehrter Reihenfolge durchgeführt.

Abnehmbarer Wassertank (HSW59F18DW\*)

Der Wassertank kann zur Reinigung abgenommen werden.

Installation des Wassertanks (HSW59F18DW\*)

Vergewissern Sie sich, dass der Deckel des Wassertanks verschlossen ist, bevor Sie den Wassertank einbauen! Machen Sie den Wasserauslass (B) ausfindig und setzen Sie ihn in die Öffnung in der Kühlschranktür ein. Setzen Sie den Wassertank ein und richten Sie die Anzeige für die Position des Wassertanks an der Referenzmarkierung an der Türseite aus (wie in der Abbildung gezeigt ist

Vergewissern Sie sich, dass der Auslauf fest mit dem Wassertank verschraubt ist und dass der weiße O-Ring (C) richtig sitzt.

Wenn der Wassertank nicht richtig eingesetzt ist, kann Wasser aus dem Anschluss tropfen. Wenden Sie beim Entfernen oder Einsetzen des Wassertanks keine übermäßige Kraft an, um eine Beschädigung des Tanks zu vermeiden.

WARNUNG!

Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.

Reinigung

Reinigen Sie das Gerät, wenn nur wenig oder keine Lebensmittel gelagert werden.

Das Gerät sollte alle vier Wochen gereinigt werden, um eine gute Wartung zu gewährleisten und um schlechte Gerüche von gelagerten Lebensmitteln zu vermeiden.

WARNUNG!

▶ Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder Alkalilösungen. Reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühlgeräte, um Beschädigungen zu vermeiden.
Das Gerät darf während der Reinigung nicht besprüht oder mit Wasser beschüttet werden.
Das Gerät nicht mit Wasser besprühen oder mit Dampf reinigen.
▶ Reinigen Sie die kalten Einlegeböden aus Glas nicht mit heißem Wasser. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt.
▶ Berühren Sie nicht die Innenfläche des Gefrierschranks, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren könnten.
Überprüfen Sie bei einem eventuellen Temperaturanstieg den Zustand des Gefrierguts.

▶ Halten Sie die Türdichtung immer sauber.

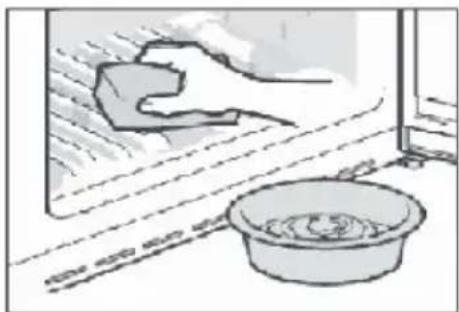

▶ Reinigen Sie das Innere und das Gehäuse des Geräts mit einem Schwamm, der mit warmem Wasser und einem neutralen Reinigungsmittel angefeuchtet wurde.
1. Säubern Sie den Kühlschrank außen und innen, einschließlich Türdichtungen, Türablage, Einlegeböden aus Glas, Schubladen usw., gründlich mit einem weichen Geschirrtuch oder einem Schwamm mit warmem Wasser (eventuell mit etwas neutralem Reinigungsmittel im Wasser).

1. Wenn Flüssigkeit verschüttet wurde, nehmen Sie alle verschmutzten Teile heraus, spülen Sie sie unter fließendem Wasser ab, trocknen Sie sie ab und setzen Sie sie wieder in den Kühlschrank ein.

2. Bei verschütteten Milchprodukten (z. B. Sahne, schmelzendes Eis) entfernen Sie die verunreinigten Teile, legen Sie sie für eine Weile in ca. 40 °C warmes Wasser, spülen Sie sie dann unter fließendem Wasser ab, trocknen Sie sie ab, und setzen Sie sie wieder in den Kühlschrank ein.

3. Falls ein kleines Teil oder Krümel im Inneren des Kühlschranks (zwischen die Ablagen oder Schubladen) festsitzen, lösen Sie die Verunreinigung mit einer weichen Zahnbürste. Wenn Sie die Verunreinigung nicht entfernen konnten, wenden Sie sich bitte an den Haier-Kundendienst.

Wischen Sie den Kühlschrank mit einem feuchten Tuch gründlich aus und trocknen Sie ihn mit einem weichen Tuch ab.
▶ Reinigen Sie Geräteteile nicht in einer Geschirrspülmaschine.
Warten Sie vor dem Neustart des Geräts mindestens 5 Minuten, da ein häufiger Neustart den Kompressor beschädigen kann.

Abtauen

Das Abtauen des Kühl- und Gefrierschranks erfolgt automatisch, es ist keine manuelle Tätigkeit erforderlich.

Austausch der LED-Leuchten

WARNUNG!

Wechseln Sie die LED nicht selbst. Sie darf nur vom Hersteller oder von einem autorisierten Service-Mitarbeiter ausgetauscht werden.

Die Leuchte nutzt als Lichtquelle eine LED mit geringem Energieverbrauch und langer Lebensdauer. Bei Anomalien wenden Sie sich bitte an den Kundenservice. Siehe KUNDENSERVICE.

Lichtquelle (nur LED), die durch einen Fachmann ausgetauscht werden muss.

Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.

Gerätefach	Spannung	Energieeffizienzklasse	Modell
Kühlschrank	12 V	G	HSW79F18ANMM
Gefrierschrank	12 V	G	HSW59F18*
Day Light	12 V	G	HSW79F18ANMM

Nichtverwendung für einen längeren Zeitraum

Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird und Sie die Holiday-Funktion für den Kühlschrank nicht verwenden:

▶ Nehmen Sie die Lebensmittel heraus.
▶ Ziehen Sie das Netzkabel ab.
▶ Reinigen Sie das Gerät wie oben beschrieben.
▶ Lassen Sie die Türen auf, um die Bildung von schlechten Gerüchen zu verhindern.

HINWEIS

Schalten Sie das Gerät nur aus, wenn es unbedingt nötig ist.

Verstellen des Geräts

1. Nehmen Sie alle Lebensmittel heraus und ziehen Sie den Gerätestecker aus der Steckdose.
2. Fixieren Sie die Einlegeböden und andere bewegliche Teile im Kühlschrank und im Gefrierschrank mit Klebeband.

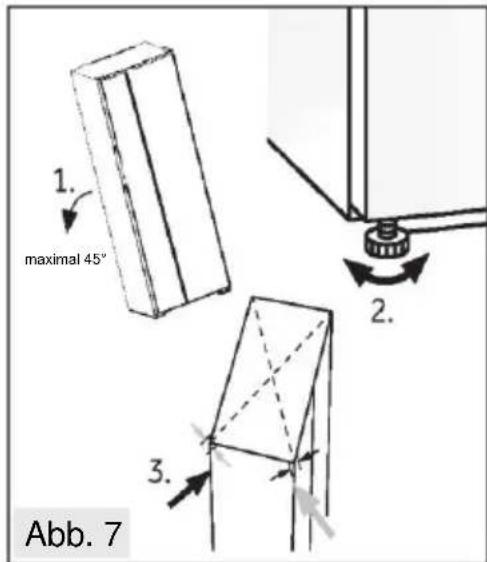

3. Den Kühlschrank um maximal 45° kippen, um eine Beschädigung des Kühlsystems zu vermeiden.

WARNUNG!

Heben Sie das Gerät nicht an seinen Griffen an.
▶ Stellen Sie das Gerät niemals waagerecht auf den Boden.

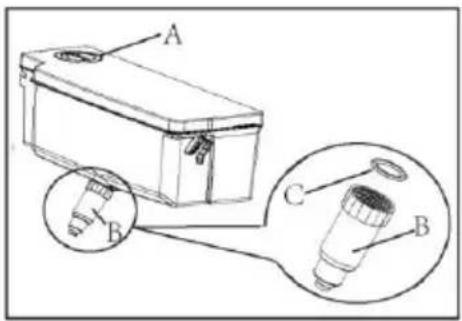

Wassertank (HSW59F18DW\*)

1. Nehmen Sie den Wassertank aus dem Gerät heraus.
2. Nehmen Sie den Deckel (A) ab.
3. Schrauben Sie den Zapfhahn (B) ab.
4. Reinigen Sie den Tank und den Zapfhahn mit warmem Wasser und etwas Geschirrspülmittel. Stellen Sie sicher, dass das Spülmittel restlos abgespült wird.
5. Montieren Sie den Zapfhahn (B) und achten Sie darauf, dass er fest mit dem Wassertank verschraubt ist und dass der weiße O-Ring (C) richtig sitzt.
6. Schließen Sie den Deckel (A) und setzen Sie den Behälter wieder in das Gerät ein.

Wenn der Wassertank nicht richtig eingesetzt ist, kann Wasser aus dem Anschluss tropfen. Wenden Sie beim Entfernen oder Einsetzen des Wassertanks keine übermäßige Kraft an, um eine Beschädigung des Tanks zu vermeiden.

Viele auftretende Probleme können von Ihnen selbst ohne spezifische Fachkenntnisse gelöst werden. Bei Problemen prüfen Sie bitte alle angezeigten Möglichkeiten und befolgen Sie die nachstehenden Anweisungen, bevor Sie einen Kundendienst kontaktieren. Siehe KUNDENSERVICE.

WARNUNG!

▶ Schalten Sie das Gerät vor der Wartung aus und ziehen Sie den Netzstecker aus der Steckdose.
Elektrische Geräte sollten nur von qualifizierten Fachelektrikern repariert werden, da unsachgemäße Reparaturen erhebliche Folgeschäden verursachen können.
▶ Eine beschädigte Lieferung sollte nur vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.

Problem	Mögliche Ursache	Mögliche Behebung
Der Kompressor funktioniert nicht.	Der Netzstecker ist nicht an die Steckdose angeschlossen.Das Gerät befindet sich im Abtauvorgang.	Den Netzstecker anschließen.Dies ist normal für eine automatische Abtauung.
Das Gerät läuft häufig oder zu lange.	Die Innen- oder Außentemperatur ist zu hoch.Das Gerät wurde über einen längeren Zeitraum ausgeschaltet.Eine Gerätetür wurde nicht richtig geschlossen.Die Tür wurde zu häufig oder zu lange geöffnet.Die Temperatur für den Gefrierschrank ist zu niedrig.Die Türdichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.Die erforderliche Luftzirkulation ist nicht gewährleistet.	In diesem Fall ist es normal, dass das Gerät länger läuft.Normalerweise dauert es 8 bis 12 Stunden, bis das Gerät vollständig abgekühlt ist.Tür/Schublade schließen und sicherstellen, dass das Gerät auf einem ebenem Untergrund steht und dass keine Lebensmittel oder Behälter gegen die Tür stoßen.Die Tür/Schublade nicht zu häufig öffnen.Die Temperatur höher einstellen, bis eine zufriedenstellende Kühlschranktemperatur erreicht ist. Es dauert 24 Stunden, bis sich die Kühlschrank-temperatur stabilisiert hat.Die Tür-/Schubladendichtungen reinigen oder vom Kundendienst ersetzen lassen.Für ausreichende Belüftung sorgen.
Das Innere des Kühlschranks ist schmutzig und/oder übelriechend.	Das Innere des Kühlschranks muss gereinigt werden.Lebensmittel mit starkem Geruch werden im Kühlschrank gelagert.	Das Innere des Kühlschranks reinigen.Packen Sie die Lebensmittel sorgfältig ein.
Das Gerät macht ungewöhnliche Geräusche.Das Innere des Geräts ist nicht kalt genug.	Das Gerät befindet sich nicht auf einem ebenen Untergrund.Das Gerät berührt einige Gegenstände um es herum.Die Temperatur ist zu hoch eingestellt.Es wurden zu warme Lebensmittel eingelagert.Es wurden zu viele Lebensmittel auf einmal hineingelegt.Die Lebensmittel liegen zu dicht beieinander.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet.	Die Füße entsprechend einstellen, um das Gerät zu nivellieren.Die Gegenstände um das Gerät herum entfernen.Die Temperatur zurücksetzen.Die Lebensmittel immer erst abkühlen lassen, bevor Sie sie hineinlegen.Nur kleinere Mengen an Lebensmitteln hineinlegen.Zwischen mehreren Lebensmitteln einen Abstand lassen, damit die Luft zirkulieren kann.Die Tür/Schublade schließen.Die Tür/Schublade nicht zu häufig öffnen.
Das Innere des Geräts ist zu kalt.	Die Temperatur ist zu niedrig eingestellt.Die Super-Frz/Super-Cool-Funktion ist aktiviert oder läuft zu lange.	Die Temperatur zurücksetzen.Die Super-Frz/Super-Cool-Funktion ausschalten.
Feuchtigkeitsbildung im Innern des Kühlfachs.	Das Klima ist zu warm und zu feucht.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet.Lebensmittelbehälter oder Flüssigkeiten werden offen gelassen.	Die Temperatur erhöhen.Die Tür/Schublade schließen.Die Tür/Schublade nicht zu häufig öffnen.Heiße Speisen auf Raumtemperatur abkühlen lassen und Speisen und Flüssigkeiten abdecken.
Feuchtigkeit sammelt sich außen am Kühlschrank oder zwischen der Tür oder den Türen und der Schublade.	Das Klima ist zu warm und zu feucht.Die Tür ist nicht richtig geschlossen. Die kalte Luft im Gerät und die warme Außenluft kondensieren.	Das ist bei feuchtem Klima normal und ändert sich, wenn die Feuchtigkeit abnimmt.Prüfen Sie, ob die Tür/Schublade fest geschlossen ist.
Starke Eisbildung und Frost im Gefrierfach.	Die Lebensmittel sind nicht angemessen verpackt.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet.Die Tür-/Schubladendichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.Etwas im Inneren verhindert, dass die Tür/Schublade richtig schließt.	Die Lebensmittel immer gut verpacken.Die Tür/Schublade schließen.Die Tür/Schublade nicht zu häufig öffnen.Die Tür-/Schubladendichtungen reinigen oder austauschen.Die Einlegeböden, Türfächer oder Behälter so versetzen, dass die Tür/Schublade richtig schließt.
Die Seitenwände des Schranks und die Türleiste werden warm.	-	Das ist normal.
Das Gerät macht ungewöhnliche Geräusche.	Das Gerät befindet sich nicht auf einem ebenen Untergrund.Das Gerät berührt einige Gegenstände um es herum.	Die Füße entsprechend einstellen, um das Gerät zu nivellieren.Die Gegenstände um das Gerät herum entfernen.
Es ist ein leichtes Geräusch zu hören, ähnlich wie dem von fließendem Wasser.	-	Das ist normal.
Sie hören einen Signalton.	Die Kühlschranktür ist offen.	Die Tür schließen.
Sie hören ein schwaches Brummen.	Das Antikondensationssystem arbeitet.	Dies verhindert Kondensation und ist normal.
Die Innenbeleuchtung oder das Kühlsystem funktioniert nicht.	Der Netzstecker ist nicht an die Steckdose angeschlossen.Die Stromversorgung ist nicht intakt.Die LED-Leuchte ist defekt.	Den Netzstecker anschließen.Die Stromversorgung des Raums überprüfen. Den örtlichen Stromversorger anrufen!Den Kundenservice kontaktieren, um die Leuchte auszutauschen.
Wasser läuft aus oder tropft aus dem Auslauf des Wasserspenders.	Der Wassertank ist nicht korrekt installiertDer Auslauf des Wasserspenders ist nicht fest mit dem Tank verschraubt.Am Wasserauslauf fehlt der weiße O-Ring aus Silikon.	Den Wassertank wieder in die Kühlschranktür einsetzen und darauf achten, dass er vollständig in die Tür geschoben wird.Der Wasserauslauf ist fest mit dem Wassertank verschraubt.Sicherstellen, dass der Wasserauslauf am Tankende einen weißen O-Ring aus Silikon hat, bevor Sie den Wasserauslauf am Wassertank anbringen.

Um den technischen Kundendienst zu kontaktieren, besuchen Sie unsere Website:

https://corporate.haier-europe.com/en/

Wählen Sie im Abschnitt „Website“ die Marke Ihres Produkts und Ihr Land aus. Sie werden auf die entsprechende Website weitergeleitet, auf der Sie die Telefonnummer und das Formular zur Kontaktaufnahme mit dem technischen Kundendienst finden.

Stromunterbrechung

Bei Stromausfall sollten die gelagerten Lebensmittel noch 5 Stunden lang frisch gekühlt bleiben. Beachten Sie diese Tipps bei einer längeren Stromunterbrechung, insbesondere im Sommer:

▶ Öffnen Sie die Tür/Schublade so selten wie möglich.
▶ Legen Sie während eines Stromausfalls keine weiteren Lebensmittel in das Gerät.
▶ Wenn der Stromausfall vorher angekündigt wurde und die Unterbrechungsdauer länger als 5 Stunden ist, frieren Sie im Voraus ein paar Eiswürfel oder Kühlakkus ein, und legen Sie diese beim Stromausfall oben in das Kühlfach.
Prüfen Sie nach dem Stromausfall direkt, ob die Lebensmittel verdorben sind.
Da die Temperatur im Kühlschrank während einer Stromunterbrechung oder eines anderen Fehlers ansteigt, werden die Haltbarkeit und die Qualität der Lebensmittel reduziert. Aufgetaute Lebensmittel sollten entweder verzehrt oder gekocht und (sofern geeignet) gleich danach wieder eingefroren werden, um Gesundheitsrisiken zu vermeiden.

HINWEIS: Speicherfunktion bei Stromunterbrechung

Nach Wiederherstellung der Stromversorgung fährt das Gerät mit den Einstellungen fort, die vor dem Stromausfall eingestellt waren.

Auspacken

WARNUNG!

Das Gerät ist schwer. Transportieren oder bewegen Sie es immer mit mindestens zwei Personen.
▶ Bewahren Sie sämtliche Verpackungsmaterialien außerhalb der Reichweite von Kindern auf und entsorgen Sie sie umweltfreundlich.
▶ Nehmen Sie das Gerät aus der Verpackung.
▶ Entfernen Sie alle Verpackungsmaterialien.

Umgebungsbedingungen

Die Raumtemperatur sollte immer zwischen 10°C und 38°C liegen, da sie die Temperatur im Inneren des Geräts und dessen Energieverbrauch beeinflussen kann. Das Gerät nicht in der Nähe anderer Wärme abgebender Geräte (Ofen, Kühlschränke) installieren.

• Erweiterte Temperatur (SN): Dieses Kühlgerät ist für den Einsatz bei Umgebungstemperaturen von 10°C bis 32°C vorgesehen;
• Normal (N): Dieses Kühlgerät ist für die Verwendung bei einer Umgebungstemperatur zwischen 16°C und 32°C ausgelegt.
• Subtropisch (ST): Dieses Kühlgerät ist für die Verwendung bei einer Umgebungstemperatur zwischen 16 °C und 38 °C ausgelegt.

Platzbedarf

Erforderlicher Abstand bei geöffneter Tür:

Platzbedarf für eine ausreichende Belüftung

Damit eine ausreichende Belüftung des Geräts gewährleistet wird, dürfen die Hinweise zum ausreichenden Platzbedarf aus Sicherheitsgründen nicht missachtet werden.

10 cm 10 cm 10 cm

HINWEIS

Für ein frei stehendes Gerät: Dieses Kühlgerät ist nicht zur Verwendung als Einbaugerät bestimmt.

Geräteausrichtung

Das Gerät sollte auf einer flachen und festen Oberfläche aufgestellt werden.

1. Das Gerät leicht nach hinten neigen (Abb. 7).
2. Stellfüße auf die gewünschte Höhe justieren. Achten Sie darauf, dass der Abstand zur Wand an den Seiten des Scharniers mindestens 10 cm beträgt.
3. Die Stabilität kann durch abwechselndes Anschlagen gegen die Diagonalen überprüft werden. Das leichte Schwanken sollte in beide Richtungen gleich sein. Anderenfalls kann sich der Rahmen verziehen; mögliche undichte Türdichtungen sind die Folge. Eine geringe Neigung nach hinten erleichtert das Schließen der Türen.

1. maximal 45° 2. 3. Abb. 7

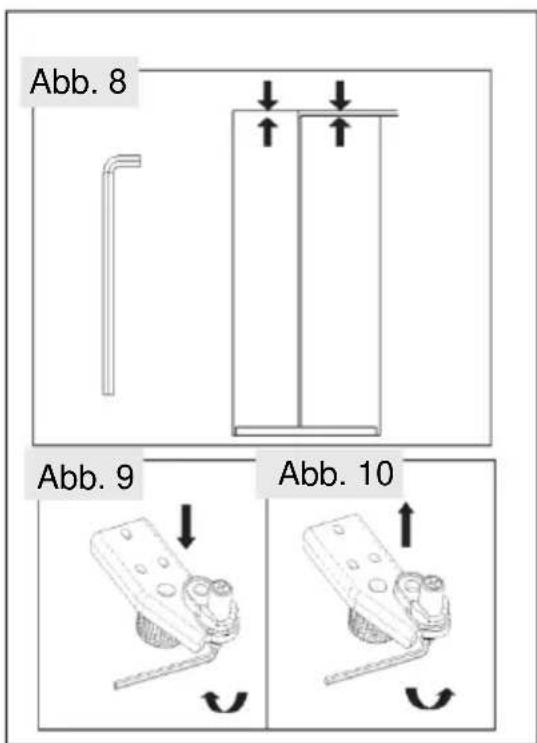

Feinabstimmung der Türen

Wenn die Türen nach dem Justieren der Stellfüße immer noch nicht in der Waage sind, kann dieses durch Drehen der Scharnierhebewelle an der rechten unteren Ecke der Kühlschranktür mit einem Schraubenschlüssel behoben werden (Abb.8).

Hebewelle mit Schlüssel im Uhrzeigersinn drehen, um die Türhöhe abzusenken (Abb.9). Drehen Sie die Hebewelle mit einem Schraubenschlüssel gegen den Uhrzeigersinn, um die Höhe der Tür anzuheben (Abb.10).

Abb. 8 Abb. 9 Abb. 10

WARNUNG!

Stellen Sie die Hubwelle des Scharniers nicht so hoch ein, dass die Welle ihre ursprüngliche Sperrposition verlässt. (Höhenverstellbarer Bereich: 3 mm)

2 Stunden

Wartezeit

Das wartungsfreie Schmieröl befindet sich in der Kapsel des Kompressors. Dieses Öl kann beim Transport durch das geschlossene Rohrsystem gelangen, wenn das Gerät gekippt wird. Warten Sie mindestens 2 Stunden, bevor Sie das Gerät an die Stromversorgung anschließen, damit das Öl wieder in die Kapsel zurückfließt.

Elektrischer Anschluss

Stellen Sie vor jedem Anschluss sicher, dass:

▶ die Stromversorgung, Steckdose und Sicherung den Angaben auf dem Typenschild entsprechen.
▶ die Steckdose geerdet ist und kein Mehrfachstecker oder Verlängerungskabel vorhanden ist.
▶ der Netzstecker und die Steckdose richtig zusammenpassen.

Schließen Sie den Stecker an eine ordnungsgemäß installierte Haushaltssteckdose an.

WARNUNG!

Um Gefahren zu vermeiden, muss ein beschädigtes Netzkabel vom Kundenservice ausgetauscht werden (siehe Garantiekarte).

Ausbauen und Einbauen der Türen

Falls Sie die Gerätetüren ausbauen müssen, befolgen Sie die nachstehenden Anweisungen zum Aus- und Einbau der Türen.

WARNUNG!

▶ Schalten Sie das Gerät vor jeglichen Eingriffen aus und ziehen Sie den Netzstecker aus der Steckdose.
Das Gerät ist schwer. Transportieren oder bewegen Sie es immer mit mindestens zwei Personen.
▶ Neigen Sie das Gerät nicht mehr als 45 Grad und legen Sie es nicht flach auf den Boden.
Die Tür kann umfallen und Personen verletzen oder bei diesen Schritten beschädigt werden. Achten Sie bei einem Umzug und beim Abnehmen oder Einsetzen der Türen besonders darauf.

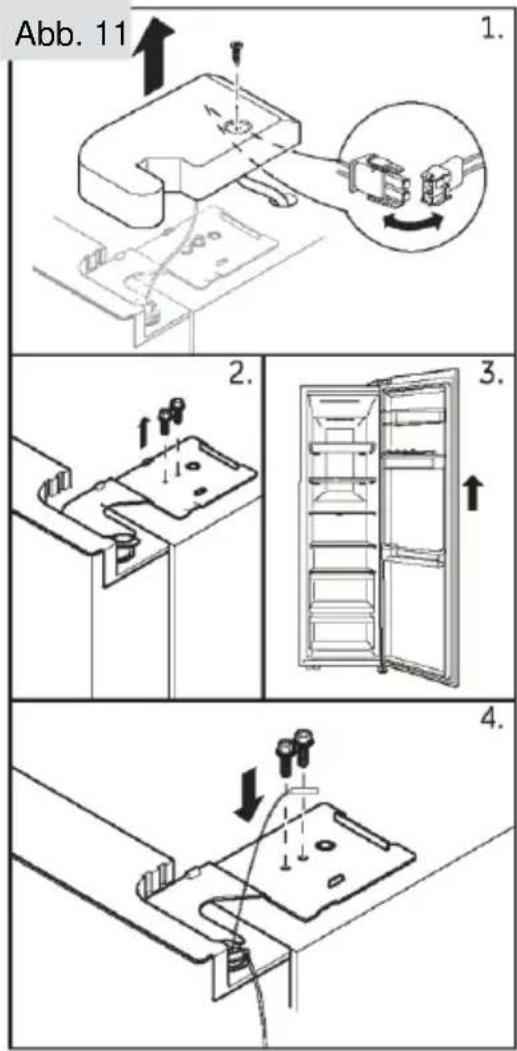

Abb. 11 1. 2. 3. 4.

1. Lösen Sie die Schraube der Scharnierabdeckung und nehmen Sie die Abdeckung ab. Lösen Sie den Kabelstecker.
2. Lösen Sie die Schrauben, die das obere Scharnier in Position halten, und nehmen Sie das Scharnier ab.
3. Heben Sie die Kühlschranktür an, um sie herauszunehmen.
4. Montieren Sie die Tür in umgekehrter Reihenfolge wie beim Ausbau. Stellen Sie sicher, dass das Erdungskabel mit der Schraube befestigt wird.

HINWEIS: Kühlschranktür

Die Bilder zeigen den Ausbau der Kühlschranktür. Für die Gefriertür verwenden Sie bitte die entsprechenden Teile auf der anderen Seite

Produktdatenblatt gemäß der EU-Verordnung Nr. 2019/2016

Marke	Haier	Haier
Modellname / Kennung	HSW79F18ANMM	HSW59F18DW*/HSW59F18DN*
Kategorie des Modells	Kühl-Gefrier-kombination	Kühl-Gefrier-kombination
Energieeffizienzklasse	A	D
Jährlicher Energieverbrauch (kWh/Jahr)(1)	143	277
Gesamtvolumen (L)	611	613/615
Volumen Kühlschrank (L)	391	391/393
Volumen Gefrierschrank (L)	185	198
Volumen Vorratsbehälter (2-Sterne) (L)	35	24
Sterne-Bewertung
Temperatur der anderen Fächer > 14 °C	Nicht anwendbar	Nicht anwendbar
Frostfreies System	Ja	Ja
Gefrierleistung (kg/24h)	10	10
Klima-Bewertung(2)	SN-N-ST	SN-N-ST
Geräuschemissionsklasse und Luftschallemissionen (db A) re 1pW)	B (35)	C(36)
Temperaturanstiegszeit (h)	5	5
Gerätetyp	Freistehend	Freistehend

Erläuterungen:

- Ja, vorhanden

(1) Basierend auf den Ergebnissen des Normenkonformitätstests über 24 Stunden. Der tatsächliche Verbrauch hängt von der Verwendung und dem Standort des Geräts ab.

(2) Klima-Bewertung SN: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +10 °C und +32 °C ausgelegt. Klima-Bewertung N: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16 °C und +32 °C ausgelegt. Klima-Bewertung ST: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16 °C und +38 °C ausgelegt.

Zusätzliche technische Daten

Spannung / Frequenz	220-240 V ~/ 50 Hz
Eingangsstrom (A)	1,8
Eingangsleistung Abtauen (W)	220
Hauptsicherung (A)	15
Kühlmittel	R600a
Abmessungen (H/B/T in mm)	1775 / 905 / 726

Wir empfehlen unseren Haier Kundendienst und die Verwendung von Original-Ersatzteilen. Wenn Sie Probleme mit dem Gerät haben, lesen Sie bitte zuerst den Abschnitt „FEHLERBEHEBUNG“.

Wenn Sie dort keine Lösung finden, wenden Sie sich bitte an

▶ Ihren Händler vor Ort oder
an unser Europäisches Call-Service-Center (siehe unten aufgeführte Telefonnummern) oder
an den Service und Support unter www.haier.com, wo Sie den Service aktivieren können.
▶ Hier finden Sie auch die FAQs.

Um unseren Kundendienst zu kontaktieren, stellen Sie sicher, dass Sie die folgenden Daten zur Hand haben.

Die Informationen finden Sie auf dem Typenschild.

Modell

Seriennummer

Prüfen Sie im Garantiefall auch die mit dem Produkt mitgelieferte Garantiekarte.

Europäisches Call-Service-Center
Land*	Telefonnummer	Kosten
Haier Italy (IT)	199 100 912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 5 39 39 99	14 Ct/Min Festnetzmax. 42 Ct/Min Mobil
Haier Austria (AT)	0820 001 205	14,53 Ct/Min Festnetzmax. 20 Ct/Min alle anderen
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

* Weitere Informationen finden Sie unter www.haier.com

Haier Europe Trading S.r.l

Niederlassung UK

*Gewährleistungsdauer des Kühlgeräts:

Die Mindestgarantie beträgt: 2 Jahre für EU-Länder, 3 Jahre für die Türkei, 1 Jahr für Großbritannien, 1 Jahr für Russland, 3 Jahre für Schweden, 2 Jahre für Serbien, 5 Jahre für Norwegen, 1 Jahr für Marokko, 6 Monate für Algerien, Tunesien keine gesetzliche Gewährleistung erforderlich.

*Der Zeitraum für die Beschaffung von Ersatzteilen für die Reparatur des Geräts: Thermostate, Temperatursensoren, Leiterplatten und Leuchtmittel sind für einen Zeitraum von mindestens sieben Jahren nach Inverkehrbringen des letzten Gerätes des Modells erhältlich.

Türgriffe, Türscharniere, Ablagen und Schubladen für eine Mindestdauer von sieben Jahren und Türdichtungen für eine Mindestdauer von 10 Jahren, nachdem das letzte Gerät des Modells in Verkehr gebracht wurde.

*Weitere Informationen zum Produkt finden Sie unter https://eprel.ec.europe.eu/oder scannen Sie den QR-Code auf dem Energielabel, das dem Gerät beiliegt.

Haier

Haier

Εγχειρίδιο χρήσης

Ψυγείο-καταψύκτης

HSW79F18ANMM

HSW59F18DNMM

HSW59F18DNPT

HSW59F18DWPT

HSW59F18DWMM

Technische gegevens....37

Klantenservice....39

Automatische vergrendeling:

5.10. Alarm Deur open

Vereiste ruimte als de deur open staat:

5.8. Tryb Super-Freeze

5.7. Modul Super-Cool

5.8. Modul Super-Freeze
