BEDIENUNGSANLEITUNG ESS-1833 NF EX EDESA

NETTOYAGE ET ENTRETIEN 93

DÉPANNAGE 94

ANNEXE 96

CONSIGNES DE SÉCURITÉ

Utilisation prévue

Danke, dass Sie sich für LIMIT entschieden haben! Bevor Sie Ihr neues LIMIT-Produkt in Gebrauch nehmen, lesen Sie bitte diese Bedienungsanleitung gründlich durch, damit Sie wissen, wie Sie die Funktionen Ihres neuen Geräts sicher bedienen können.

INHALT

DANKESSCHREIBEN 97

SICHERHEITSANWEISUNGEN 98

SPEZIFIKATIONEN 106

PRODUKTÜBERSICHT 107

PRODUKTINSTALLATION 108

BEDIENUNGSANLEITUNG 112

REINIGUNG UND WARTUNG 117

FEHLERBEHEBUNG 118

ANHANG 120

SICHERHEITSANWEISUNGEN

Verwendungszweck

Bevor Sie das Gerät zum ersten Mal einschalten, lesen Sie die folgenden Sicherheitshinweise!

Dieses Gerät ist für den Einsatz in Haushalten und ähnlichen Anwendungen vorgesehen, wie z. B. in Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen; in Bauernhöfen sowie bei Kunden in Hotels, Motels und anderen wohnungsähnlichen Umgebungen; in Umgebungen der Art „Bed and Breakfast“; in der Gastronomie und ähnlichen Nicht-Einzelhandelsanwendungen.

Falls das Gerät gewerblich oder für andere Zwecke als das Kühlen von Lebensmitteln verwendet wird, beachten Sie bitte, dass der Hersteller keine Haftung für eventuelle Schäden übernehmen kann.

Änderungen oder Umbauten am Gerät sind aus Sicherheitsgründen nicht zulässig.

Erläuterung der Symbole

	GefahrDieses Symbol weist darauf hin, dass eine Gefahr für das Leben und die Gesundheit von Personen durch hochentzündliches Gas besteht.
	Warnung vor elektrischer SpannungDieses Symbol weist darauf hin, dass eine Gefahr für das Leben und die Gesundheit von Personen aufgrund von Spannung besteht.
	WarnungDas Signalwort weist auf eine Gefahr mit einem mittleren Risikograd hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.
	VorsichtDas Signalwort weist auf eine Gefahr mit geringem Risikograd hin, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen führen kann.
	AchtungDas Signalwort weist auf wichtige Informationen hin (z.B. Sachschäden), aber nicht auf Gefahr.
	Beachten Sie die AnweisungenDieses Symbol weist darauf hin, dass ein Servicetechniker dieses Gerät nur in Übereinstimmung mit der Bedienungsanleitung bedienen und warten darf.

Lesen Sie diese Betriebsanleitung vor der Benutzung/Inbetriebnahme des Gerätes sorgfältig und aufmerksam durch und bewahren Sie sie zur späteren Verwendung in unmittelbarer Nähe des Aufstellungsortes bzw. des Gerätes auf!

Dieses Symbol weist Sie auf brennbare Materialien hin, die sich entzünden und einen Brand verursachen können, wenn Sie nicht vorsichtig sind.

- Das für das Gerät verwendete Kältemittel und das Cyclopentan-Schaummaterial sind brennbar. Wenn das Gerät verschrottet wird, muss es daher von jeglichem Brandherd ferngehalten und von einem speziellen Recyclingunternehmen mit entsprechender Qualifikation verwertet werden, anstatt es durch Verbrennung zu entsorgen, um Umweltschäden oder andere Schäden zu vermeiden.

WARNUNG

• Wenn Türen oder Deckel mit Schlössern und Schlüsseln ausgestattet sind, müssen die Schlüssel außerhalb der Reichweite von Kindern und nicht in der Nähe des Kühlgeräts aufbewahrt werden, um zu verhindern, dass Kinder darin eingeschlossen werden.
• Halten Sie die Lüftungsöffnungen im Gerätegehäuse oder in der Einbaustruktur frei von Hindernissen.
• Verwenden Sie keine nicht vom Hersteller empfohlenen mechanischen Vorrichtungen oder andere Mittel, um den Abtauprozess zu beschleunigen.
• Beschädigen Sie nicht den Kältemittelkreislauf.
• Verwenden Sie keine Elektrogeräte in den Staufächern des Geräts, es sei denn, sie wurden vom Hersteller empfohlen.
• Bitte entsorgen Sie das Produkt in Übereinstimmung mit den örtlichen Vorschriften, da es entflammbares Treibgas und Kältemittel enthält.
• Um eine Gefährdung durch Instabilität des Geräts zu vermeiden, muss es entsprechend der Anleitung befestigt werden.
• Bei einem freistehenden Gerät: Dieses Kühlgerät ist nicht als Einbaugerät vorgesehen.

WARNUNG Elektrische Sicherheit

Falsche Elektroinstallation oder zu hohe Netzspannung kann zu Stromschlägen führen!

• Schließen Sie Ihr Kühl-/Gefriergerät nur dann an eine ordnungsgemäß installierte geerdete Steckdose an, wenn die Netzspannung der Steckdose mit den Angaben auf dem Typenschild* übereinstimmt.
• Verwenden Sie keine Verlängerungskabel oder nicht geerdete (zweipolige) Adapter.
• Achten Sie darauf, dass alle elektrischen Kabel außerhalb des Geräts vor Beschädigungen (z. B. durch Tiere oder scharfe Kanten) geschützt sind.
• Bringen Sie keine Mehrfachsteckdosen oder tragbare Netzteile an der Rückseite des Geräts an.
• Eine unsachgemäße Stromversorgung kann zu Bränden oder elektrischen Schlägen führen.
• Vermeiden Sie elektrische Überlastungen. Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Pflege-, Wartungs- und Reparaturarbeiten am Gerät durchführen.
• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät nicht benutzen.
• Wenn das Netzkabel beschädigt wird, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden.
• Wenn die Produkte mit LEDs ausgestattet sind, dürfen Sie die Beleuchtungsabdeckung und die LEDs nicht selbst entfernen. Austausch oder Wartung der LED-Lampen ist durch den Hersteller, seinen Service-Vertragspartner oder eine ähnlich qualifizierte Person vorzunehmen.

Dieses Produkt wird nicht für die Verwendung mit Steckdosen oder Hauptschaltern mit A/ GFCI-Funktion empfohlen, da es sonst zu Fehlauslösungen kommen kann.

1. Er stellt kein Sicherheitsrisiko dar, wenn er ausgelöst wird.
2. Wenn die Auslösung andauert, empfiehlt es sich, die Steckdosen oder den Hauptschalter ohne a/gfci-Funktion auszutauschen.

WARNUNG Sicherheit von Kindern

• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Vernichten Sie Karton, Plastiktüten und jegliches äußere Verpackungsmaterial sofort nach dem Auspacken des Produkts.
• Kinder sollten diese Gegenstände niemals zum Spielen verwenden. Kartons, die mit Teppichen, Bettdecken, Plastikfolien oder Stretchfolie bedeckt sind, können zu luftdichten Kammern werden und schnell zum Ersticken führen.
• Entfernen Sie alle Klammern vom Karton. Klammern können schwere Schnittverletzungen verursachen und die Oberflächen zerstören, wenn sie mit anderen Geräten oder Möbeln in Berührung kommen.

Einschließgefahr für Kinder. Bevor Sie einen alten Kühl- oder Gefrierschrank entsorgen:

• Nehmen Sie die Türen ab.
• Belassen Sie die Regale an Ort und Stelle, damit Kinder nicht leicht hineinklettern können.

VORSICHT Es besteht Verletzungs- und Beschädigungsgefahr!

• Nehmen Sie gefrorene Lebensmittel niemals sofort in den Mund, nachdem Sie sie aus dem Gefrierschrank genommen haben.
• Vermeiden Sie längeren Hautkontakt mit gefrorenen Lebensmitteln, Eis und den Leitungen im Gefrierfach.
• Lagern Sie in diesem Gerät keine explosiven Medien wie z. B. Sprühdosen mit brennbarem Treibmittel. Stellen Sie auch keine brennbaren Produkte in der Nähe des Geräts ab.
• Bewahren Sie Bier, Getränke oder andere Flüssigkeiten in Flaschen oder dicht verschlossenen Behältern nicht im Gefrierfach auf!

VORSICHT Es besteht Verletzungsgefahr!

Die Nichteinhaltung der Sicherheitshinweise und Anweisungen kann zu Verletzungen führen.

• Dieses Gerät kann von Kindern ab 8 Jahren benutzt werden bzw. von Personen mit verringerten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kenntnissen, wenn sie unter Aufsicht stehen oder Anweisungen erhalten haben, wie sie das Gerät gefahrlos verwenden können, und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen das Gerät nicht ohne Aufsicht reinigen und warten.
• Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte ein- und ausräumen.

WARNUNG

• Prüfen Sie das Kompressor-Etikett auf der Rückseite des Geräts oder das Typenschild im Inneren des Kühlschranks, um festzustellen, welches Kältemittel für Ihr Gerät verwendet wird. Wenn dieses Produkt entflammbares Gas (Kältemittel R-600a) enthält, kontaktieren Sie Ihre örtlichen Behörden bezüglich der sicheren Entsorgung dieses Produkts.
• Achten Sie beim Transport und der Aufstellung des Geräts darauf, dass keine Teile des Kältemittelkreislaufs beschädigt werden.
• Um die Bildung eines entflammbaren Gas-Luft-Gemisches im Falle einer Leckage im Kältemittelkreislauf zu verhindern, muss der Aufstellungsraum eine Mindestgröße von 1 m³ pro 8 g Kältemittel gemäß der Norm EN378 aufweisen. Die Menge des Kältemittels in Ihrem Produkt finden Sie auf dem Typenschild.

Wenn der Kältemittelkreislauf beschädigt ist:

• Vermeiden Sie auf jeden Fall offene Flammen und Zündquellen.
• Lüften Sie den Raum, in dem sich das Gerät befindet, gründlich.

VORSICHT

Um eine Kontamination der Lebensmittel zu vermeiden, beachten Sie bitte die folgenden Hinweise:

• Ein längeres Öffnen der Tür kann zu einem erheblichen Anstieg der Temperatur in den Fächern des Gerätes führen.
• Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln und zugänglichen Entwässerungssystemen in Kontakt kommen können.
• Reinigen Sie Wassertanks, wenn sie 48 h lang nicht benutzt wurden; spülen Sie das an eine Wasserversorgung angeschlossene Wassersystem, wenn 5 Tage lang kein Wasser entnommen wurde. (Hinweis1)(*)
• Lagern Sie rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank, so dass es nicht mit anderen Lebensmitteln in Berührung kommt oder auf diese tropft.
• Zwei-Sterne-Tiefkühlfächer eignen sich zur Aufbewahrung von vorgefrorenen Lebensmitteln, zur Lagerung oder Herstellung von Speiseeis sowie zur Herstellung von Eiswürfeln. (Hinweis 2)(*)
• 1-Stern-, 2-Stern- und 3-Stern-Fächer sind nicht für das Einfrieren von frischen Lebensmitteln geeignet. (Hinweis 3)(*)
• Geräte ohne 4-Sterne-Fach: Diese Kühlgeräte sind nicht zum Einfrieren von Lebensmitteln geeignet. (Hinweis 4)(*)
• Wenn das Kühlgerät für einen längeren Zeitraum leer stehen wird, schalten Sie es aus und tauen Sie es ab, reinigen Sie es, trocknen Sie es ab und lassen Sie die Tür offen, um Schimmelbildung im Gerät zu vermeiden.
• WARNUNG: Nur mit Trinkwasser auffüllen. (Geeignet für Wasserspender)(*)
• WARNUNG: Nur an die Trinkwasserversorgung anschließen. (Geeignet für Eismaschinen)(*)

ACHTUNG

(*): Diese Funktion variiert je nach gekauftem Modell.

Hinweis 1,2,3,4: Bitte überprüfen Sie, ob dies für das Fach Ihres Geräts zutrifft.

VORSICHT

• Das Gerät ist nicht zur Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen Substanzen und Produkten geeignet, die der Richtlinie 2007/47/EG über Medizinprodukte unterliegen.
• Kunststoffteile, die über einen längeren Zeitraum oder häufig mit Ölen/Säuren (tierisch oder pflanzlich) in Berührung kommen, altern schneller und können reißen oder brechen.
• Wenn Sie die Innenbeleuchtung des Geräts auswechseln, ziehen Sie immer den Netzstecker - andernfalls besteht die Gefahr eines Stromschlags.
• Wenn Ihnen der Austausch der Innenbeleuchtung zu kompliziert ist, wenden Sie sich an Ihren Kundendienstvertreter.

Vor dem ersten Einsatz

Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transportschäden.

Schließen Sie unter keinen Umständen ein beschädigtes Gerät an. Im Falle einer Beschädigung wenden Sie sich bitte an den Anbieter.

Entfernen Sie die Transportverpackung

Das Gerät und Teile des Innenraums sind für den Transport geschützt. Sie können alle Klebestreifen auf der rechten und linken Seite der Gerätetür sowie eventuelle Klebereste mit Reinigungsmittel entfernen. Entfernen Sie auch alle Klebestreifen und Verpackungsteile aus dem Inneren des Geräts.

Nach dem Transport sollte das Gerät 12 Stunden lang stehen, damit sich das Kühlmittel im Kompressor sammeln kann. Die Nichtbeachtung kann zur Beschädigung des Kompressors und damit zum Ausfall des Gerätes führen.

VORSICHT Gefahr der Beschädigung!

Gerät aufstellen

• Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und das ordnungsgemäße Funktionieren des Geräts aus. Daher sollte das Gerät in einem gut belüfteten und trockenen Raum mit einer Umgebungstemperatur aufgestellt werden, die der Klimaklasse entspricht, für die das Gerät ausgelegt ist.
• Stellen Sie das Gerät nicht im Freien auf (z. B. Balkon, Terrasse, Gartenhaus, etc.).

Verwenden Sie zum Öffnen des Geräts keine scharfen Messer oder spitzen Gegenstände. Bitte beachten Sie beim Aufstellen die Hinweise: „Tipps zum Energiesparen“

Entfernen Sie die Gerätetüren

- Wenn das Gerät nicht durch die Wohnungstür passt, können die Gerätetüren abgeschraubt werden.

ACHTUNG

Das Abschrauben der Gerätetüren darf nur vom Kundendienst durchgeführt werden.

VORSICHT

Trennen Sie das Gerät immer von der Stromversorgung, bevor Sie es reinigen.

• Staub hinter dem Produkt und auf dem Boden muss gereinigt werden, um die Kühlwirkung zu verbessern und Energie zu sparen.
• Prüfen Sie regelmäßig die Türdichtung, um sicherzustellen, dass keine Ablagerungen vorhanden sind. Reinigen Sie die Türdichtung mit einem weichen, mit Seifenlauge oder verdünntem Reinigungsmittel angefeuchteten Tuch.
• Der Innenraum des Produkts sollte regelmäßig gereinigt werden, um Geruchsbildung zu vermeiden.
• Bitte schalten Sie das Gerät vor der Innenreinigung aus und entnehmen Sie alle Lebensmittel, Getränke, Ablagen, Schubladen usw.
• Reinigen Sie die Innenseite des Produkts mit einem weichen Tuch oder Schwamm sowie zwei Esslöffeln Backpulver und einem Liter warmem Wasser. Anschließend mit Wasser abspülen und abwischen. Öffnen Sie nach der Reinigung die Tür und lassen Sie sie an der Luft trocknen, bevor Sie das Gerät wieder einschalten.
• Bei schwer zu reinigenden Bereichen im Inneren des Produkts (z. B. enge Stellen, Spalten oder Ecken) empfiehlt es sich, diese regelmäßig mit einem weichen Lappen, einer weichen Bürste usw. und bei Bedarf mit einigen Hilfsmitteln (z. B. dünnen Stäbchen) abzuwischen, um sicherzustellen, dass sich in diesen Bereichen keine Verunreinigungen oder Bakterien ansammeln.
• Verwenden Sie keine Seife, Reinigungsmittel, Scheuerpulver, Reinigungssprays usw., da diese Gerüche im Inneren des Geräts verursachen oder Lebensmittel verunreinigen können.

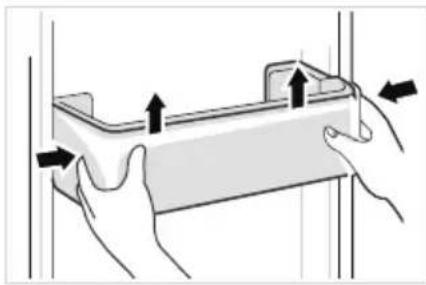

• Reinigen Sie Türfach, die Einlegeböden und Schubladen mit einem weichen, mit Seifenwasser oder verdünntem Reinigungsmittel angefeuchteten Tuch. Mit einem weichen Tuch abtrocknen oder lufttrocknen lassen.
• Wischen Sie die Außenfläche des Produkts mit einem weichen Tuch ab, das mit Seifenwasser, Spülmittel usw. angefeuchtet wurde, und wischen Sie anschließend trocken.
• Verwenden Sie keine harten Bürsten, Scheuerschwämme, Drahtbürsten, Scheuermittel (z. B. Zahnpasta), organische Lösungsmittel (z. B. Alkohol, Aceton, Bananenöl usw.), kochendes Wasser, Säuren oder Laugen, da diese die Oberfläche und das Innere des Kühlschranks beschädigen können. Kochendes Wasser und organische Lösungsmittel wie z. B. Benzol können Kunststoffteile verformen oder beschädigen.
• Spülen Sie während der Reinigung nicht direkt mit Wasser oder anderen Flüssigkeiten, um Kurzschlüsse zu vermeiden und um die elektrische Isolierung nach dem Eintauchen nicht zu beeinträchtigen.

ENTSORGUNG UND RECYCLING

Wichtige Hinweise für die Umwelt

Einhaltung der WEEE-Richtlinie und Entsorgung des Altgeräts: Dieses Produkt entspricht der EU-Richtlinie WEEE (2012/19/EU). Das Gerät trägt das Symbol der selektiven Entsorgung von Elektro- und Elektronikaltgeräten (WEEE).

Dieses Symbol gibt an, dass dieses Produkt am Ende seiner Lebensdauer nicht mit anderen Haushaltsabfällen entsorgt werden darf. Das Altgerät muss bei einer offiziellen Sammelstelle für das Recycling von Elektrogeräten abgegeben werden. Um diese Sammelsysteme zu finden, wenden Sie sich bitte an die örtlichen Behörden oder den Händler, bei dem das Produkt gekauft wurde. Jeder Haushalt spielt eine wichtige Rolle bei der Rückgewinnung und dem Recycling von Altgeräten. Die ordnungsgemäße Entsorgung von Altgeräten hilft, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden.

Einhaltung der RoHS-Richtlinie

Das von Ihnen erworbene Produkt entspricht der EU-Richtlinie RoHS (2011/65/EU). Es enthält keine schädlichen und verbotenen Stoffe, die in der Richtlinie aufgeführt sind.

Informationen zum Paket

Die Verpackungsmaterialien des Produkts werden aus wiederverwertbaren Materialien in Übereinstimmung mit unseren nationalen Umweltvorschriften hergestellt. Entsorgen Sie das Verpackungsmaterial nicht zusammen mit dem Hausmüll oder anderen Abfällen. Bringen Sie sie zu den von den örtlichen Behörden ausgewiesenen Sammelstellen für Verpackungsmaterial.

SPEZIFIKATIONEN

Produktmodell
Volumen des Frischhaltefachs für Lebensmittel 349 L
Volumen des Tiefkühlkostfachs 206 L
Temperaturanstiegszeit 12 kg/24 h
Gefrierkapazität 10 h
Netzspannung 220 - 240 V-
Nennspannung 1,55 A
Gesamtabmessungen (H x B x T) 1765x897x706 mm

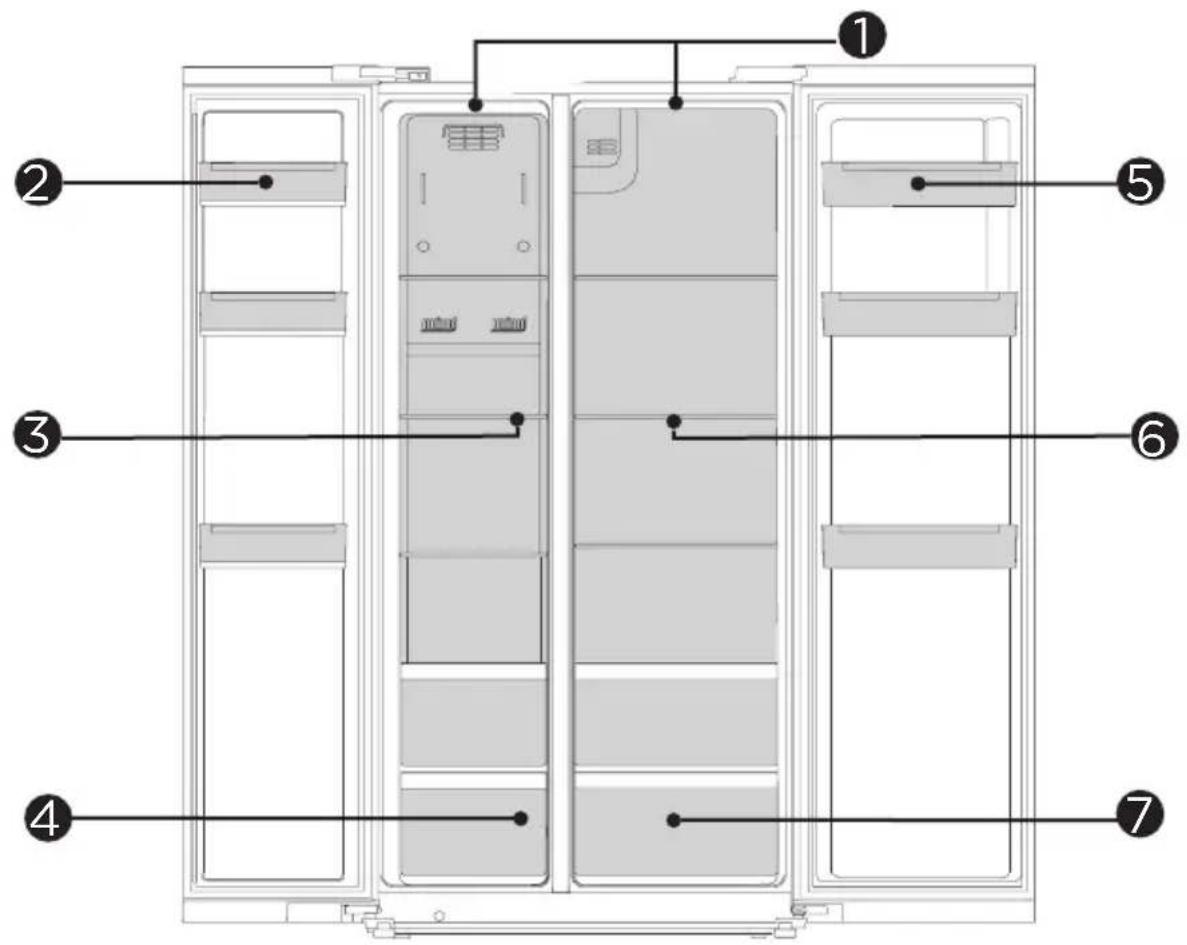

PRODUKTÜBERSICHT

Bezeichnung der Komponenten

Normaler Typ

5 Kühlschranktürfach

2 Gefrierschranktürfach

6 Glasboden des Kühlschranks

3 Glasboden des Gefrierschranks

7 Obst- und Gemüsebox

4 Gefrierschubladen

ACHTUNG

Das Bild oben dient nur zur Anschauung. Die tatsächliche Konfiguration hängt vom physischen Produkt oder von den Angaben des Händlers ab

PRODUKTINSTALLATION

Installationsanleitung

Für Kühlgeräte mit Klimaklasse

• Je nach Klimaklasse ist dieses Kühlgerät für die Verwendung bei den in der folgenden Tabelle angegebenen Umgebungstemperaturen vorgesehen.
• Die Klimaklasse ist auf dem Typenschild zu finden. Das Produkt arbeitet möglicherweise nicht ordnungsgemäß bei Temperaturen außerhalb des angegebenen Bereichs.
  • Die Klimaklasse finden Sie auf dem Produktetikett.

Effektiver Temperaturbereich

- Das Produkt ist für den normalen Betrieb in dem durch seine Klasseneinstufung angegebenen Temperaturbereich ausgelegt.

Klasse Symbol		Umgebungstemperatur-Bereich °C
		IEC 62552 (ISO 15502) ISO 8561
Erweitert gemäßigt SN +10 bis +32 +10 bis +32
Gemäßigt N +16 bis +32 +16 bis +32
Subtropisch ST +16 bis +38 +18 bis +38
Tropisch T +16 bis +43 +18 bis +43

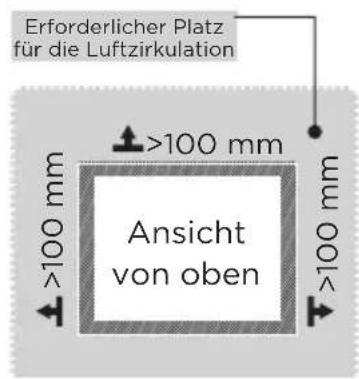

Abmessungen und Abstände

- Ein zu geringer Abstand zu benachbarten Gegenständen kann zu einer Verschlechterung der Gefrierfähigkeit und erhöhten Stromkosten führen. Lassen Sie bei der Installation des Geräts einen Abstand von mehr als 100 mm zu jeder angrenzenden Wand.

>100 mm >100 mm >100 mm >100 mm

Erforderlicher Platz für die Luftzirkulation >100 mm Ansicht von oben >100 mm >100 mm >100 mm

ACHTUNG

Das Bild oben dient nur zur Anschauung. Die tatsächliche Konfiguration hängt vom physischen Produkt oder von den Angaben des Händlers ab

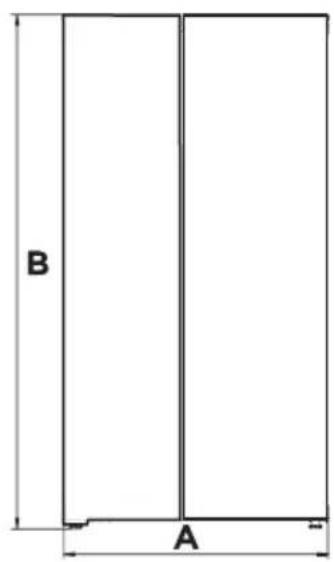

Platzbedarfsdiagramm (bei geöffneter und geschlossener Tür)

B A

Breite	Gesamt-höhe	Tiefe	Nur Tiefe Schrank	Tiefe Türen öffnen 130°	Breite Türen öffnen 130°
A B C	C1 D E
897	1765	706	600	1130	1600

Hinweis: Alle Maße in mm

Nivellierfüße

Um Vibrationen zu vermeiden, muss das Gerät nivelliert werden.

Falls erforderlich, passen Sie die Nivellierschrauben an, um Bodenunebenheiten auszugleichen.

Die Vorderseite sollte etwas höher sein als die Rückseite, um das Schließen der Tür zu erleichtern.

Die Nivellierschrauben lassen sich durch leichtes Kippen des Schranks leicht drehen.

Drehen Sie die Nivellierschrauben gegen den Uhrzeigersinn, um das Gerät anzuheben, im Uhrzeigersinn, um es abzusenken.

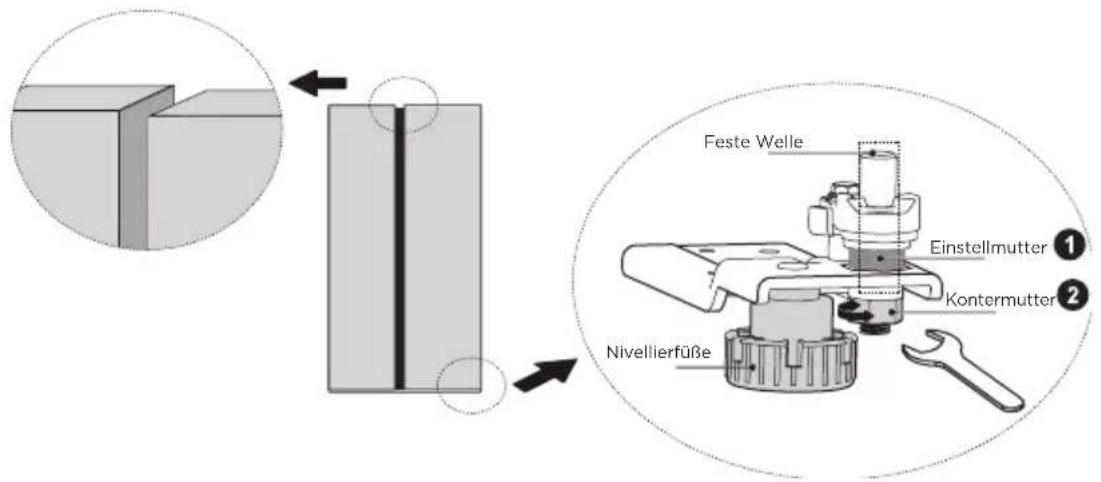

Nivellierung von Türen

Wenn die Türen nicht auf gleicher Höhe sind, kann die Tür mit einem Schraubenschlüssel angepasst werden.

A- Um die Tür anzuheben, drehen Sie die Mutter (1) gegen den Uhrzeigersinn.
B- Um die Tür abzusenken, drehen Sie die Mutter (1) im Uhrzeigersinn.
C- Wenn die Tür richtig ausgerichtet ist, befestigen Sie sie mit der Mutter (2).

Feste Welle Einstellmutter ① Kontermutter ② Nivellierfüße

Transportieren des Geräts

1. Entfernen Sie alle Lebensmittel aus dem Inneren des Geräts.
2. Ziehen Sie den Netzstecker heraus, stecken Sie ihn ein und befestigen Sie ihn in den Netzsteckerhaken an der Rückseite oder an der Oberseite des Geräts.
3. Kleben Sie Teile wie Einlegeböden und den Türgriff mit Klebeband ab, damit sie beim Bewegen des Geräts nicht herunterfallen.
4. Bewegen Sie das Gerät mit mehr als zwei Personen vorsichtig. Wenn Sie das Gerät über eine längere Strecke transportieren, halten Sie es aufrecht.
5. Schließen Sie nach der Installation des Geräts den Netzstecker an eine Steckdose an, um das Gerät einzuschalten.

ACHTUNG

Vorsichtsmaßnahmen vor dem Betrieb:

Vor der Durchführung von Änderungen muss der Kühlschrank vom Stromnetz getrennt werden, um Verletzungen zu vermeiden.

Austausch der Lampen

- Austausch oder Wartung der LED-Lampen ist durch den Hersteller, seinen Service-Vertragspartner oder eine ähnlich qualifizierte Person vorzunehmen.

ACHTUNG

Dieses Produkt enthält zwei Lichtquellen der Energieeffizienzklasse (G).

Anschluss des Geräts

Schließen Sie nach der Installation des Geräts den Netzstecker an eine Steckdose an.

ACHTUNG

Nachdem Sie das Netzkabel (oder den Stecker) an die Steckdose angeschlossen haben, warten Sie 2 oder 3 Stunden, bevor Sie Lebensmittel in das Gerät legen. Wenn Sie Lebensmittel hinzufügen, bevor das Gerät vollständig abgekühlt ist, können diese verderben.

Tipps zum Energiesparen

• Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen auf. Wenn die Umgebungstemperatur hoch ist, läuft der Kompressor häufiger und länger, was zu einem höheren Energieverbrauch führt.
• Sorgen Sie für eine ausreichende Belüftung an der Unterseite des Geräts, an den Seiten des Geräts und an der Rückseite des Geräts. Decken Sie niemals die Lüftungsöffnungen ab.
• Bitte beachten Sie auch die Abstandsmaße im Kapitel "Installation".
• Die in der Abbildung dargestellte Anordnung von Schubladen, Einlegeböden und Regalen bietet die effizienteste Nutzung der Energie und sollte daher so weit wie möglich beibehalten werden. Alle Schubladen und Einlegeböden sollten im Gerät bleiben, um die Temperatur stabil zu halten und Energie zu sparen.
• Um einen größeren Stauraum zu erhalten (z. B. für große Kühl-/Gefriergüter), können die mittleren Schubladen herausgenommen werden. Die oberen und unteren Schubladen und Einlegeböden sollten bei Bedarf zuletzt entfernt werden.
• Ein gleichmäßig gefülltes Kühl-/Gefrierfach trägt zu einer optimalen Energienutzung bei. Vermeiden Sie daher leere oder halbleere Fächer.
• Lassen Sie warme Speisen abkühlen, bevor Sie sie in den Kühlschrank/Gefrierschrank stellen. Bereits abgekühlte Lebensmittel erhöhen die Energieeffizienz.
• Lassen Sie gefrorene Lebensmittel im Kühlschrank auftauen. Die Kälte der gefrorenen Lebensmittel reduziert den Energieverbrauch im Kühlfach und erhöht somit die Energieeffizienz.
• Öffnen Sie die Tür nur so kurz wie nötig, um den Kälteverlust zu minimieren. Durch kurzes Öffnen und richtiges Schließen der Tür wird der Energieverbrauch gesenkt.
  • Die Türdichtungen Ihres Geräts müssen vollkommen intakt sein, damit die Türen richtig schließen und der Energieverbrauch nicht unnötig erhöht wird.

BETRIEBSANLEITUNG

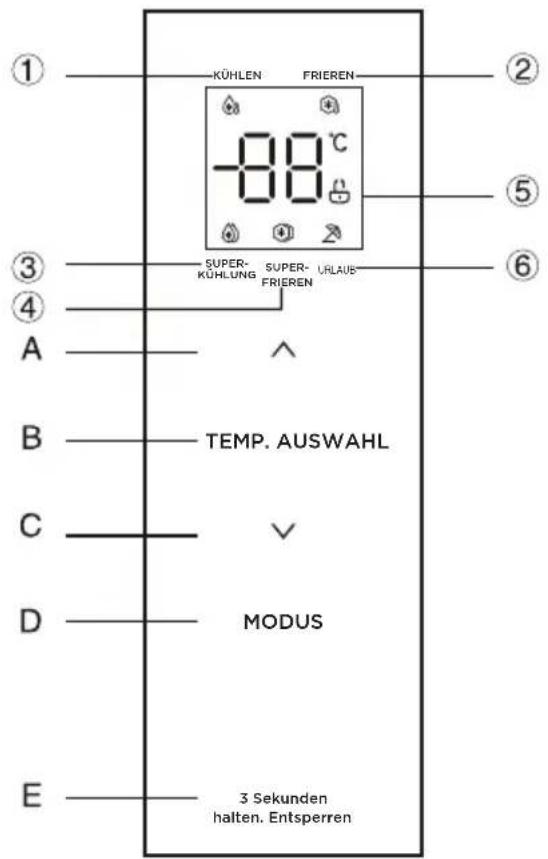

Bedienfeld

1 KÜHLEN FRIEREN -88°C 2 5 3 SUPER- KÜHLUNG SUPER- FRIEREN URLAUS 6 4 A TEMP. AUSWAHL B C MODUS D E 3 Sekunden halten. Entsperren

	Anzeige Taste
1	Symbol für Kühlung	A	Taste Temperatur erhöhen
2	Gefrierschrank-Symbol	B	Taste für die Auswahl der Temperaturzone
3	Symbol für Super-Kühlung	C	Taste Temperatur senken
4	Supergefrier-Funktion	D	Taste zum Modus einstellen
5	Symbol für Sperren/Entsperren	E	Taste zum Sperren/Entsperren
6	Urlaubssymbol

Anzeige

- Wenn der Kühlschrank mit Strom versorgt wird, wird das Display 3 Sekunden lang vollständig angezeigt, dann ertönt die Startglocke, und das Display zeigt die eingestellte Temperatur des Kühl- und Gefrierraums an, wenn kein Fehler vorliegt.

ACHTUNG

• Das tatsächliche Bedienfeld kann sich von Modell zu Modell unterscheiden.

Sperren “♂”/ entsperren “♂”

- Drücken Sie im entriegelten Zustand lange auf die Taste “3 Sek. gedrückt halten. Entriegeln” für 3 Sekunden, rufen Sie den “💡” Status auf;Im gesperrten Zustand, drücken Sie lange die Taste “3 Sekunden halten. Entriegeln” für 3 Sekunden, rufen Sie den “💡” Status auf. Alle folgenden Funktionen müssen im entsperrten Zustand ausgeführt werden.

Urlaubsmodus “”

• Klicken Sie auf die Taste "MODUS", um den Urlaubsmodus aufzurufen.Wenn das Symbol " ✉" aufleuchtet, wird der Urlaubsmodus nach dem Sperren des Bedienfelds gestartet.
• im Urlaubsmodus wird das Kühlfach ausgeschaltet und im Temperaturbereich wird „--“ angezeigt, die Temperatur des Gefrierfachs ist auf -18°C eingestellt.

Super-Kühlmodus “\*”

- Klicken Sie auf die Taste "MODUS", um den Super-Kühlmodus aufzurufen. Das Symbol "💡" leuchtet auf, der Temperaturbereich zeigt 2°C an. Nach dem Verriegeln des Bedienfelds beginnt der Super-Kühlmodus. Der Super-Kühlmodus wird nach maximal 6 Stunden Laufzeit automatisch beendet.

Super-Gefriermodus “\*”

- Klicken Sie auf die Taste "MODUS", um den Super-Gefriermodus aufzurufen. Das Symbol "❄️" leuchtet auf, der Temperaturbereich zeigt -24°C an. Nach dem Verriegeln des Bedienfelds beginnt der Super-Gefriermodus. Der Super-Gefriermodus wird nach 24 Stunden automatisch beendet.

Temperatureinstellung des Kühlbereichs

• Klicken Sie auf die Taste TEMP. WÄHLEN, um die eingestellte Temperatur des Kühlraums zu ändern, wird das Symbol ⚠️ angezeigt.
• Jedes Mal, wenn Sie auf ∧ oder ∨ klicken, steigt die eingestellte Temperatur um 1°C oder sinkt um 1°C. Die Temperatureinstellung wird wirksam, nachdem das Anzeigefeld gesperrt wurde.
• Der Einstellbereich der Kühlkammer beträgt 2°C \~8 °C.

Temperatureinstellung des Gefrierbereichs

• Klicken Sie auf die Taste TEMP. WÄHLEN, um die eingestellte Temperatur des Gefrierraums zu ändern, wird das Symbol 🙏 angezeigt.
• Jedes Mal, wenn Sie auf ∧ oder ∨ klicken, steigt die eingestellte Temperatur um 1°C oder sinkt um 1°C. Die Temperatureinstellung wird wirksam, nachdem das Anzeigefeld gesperrt wurde.
• Der Einstellbereich des Gefrierfaches beträgt -24 °C \~-16 °C.

ACHTUNG

Empfohlene Einstellung: Kühlfach 4°C, Gefrierfach - 18°C.

Die Schnellgefrierfunktion ist so konzipiert, dass der Nährwert der Lebensmittel im Gefrierfach erhalten bleibt. Lebensmittel können in kürzester Zeit eingefroren werden. Wenn eine große Menge an Lebensmitteln auf einmal eingefroren werden soll, empfiehlt es sich, die Schnellgefrierfunktion einzuschalten und die Lebensmittel hineinzulegen. Die Gefriergeschwindigkeit des Gefrierfachs wird dann erhöht, wodurch die Lebensmittel schnell eingefroren werden können, die Nährstoffe der Lebensmittel effektiv erhalten bleiben und die Lagerung erleichtert wird.

Lagerung bei Stromausfall

- Bei einem Stromausfall wird der momentane Betriebszustand gesperrt und beibehalten, bis die Stromversorgung wieder hergestellt ist.

Türöffnungston und Alarm

- Wenn Sie die Kühlschranktür öffnen, wird der Türöffnungston abgespielt. Wenn die Tür nicht innerhalb von zwei Minuten geschlossen wird, ertönt der Signalton einmal pro Minute, bis die Tür geschlossen wird.

- Langes Drücken von ▲ und ∨ für 3 Sekunden kann die Tür schließen und den Ton beim Öffnen der Tür einschalten.

- Deaktivierung des Alarmtons beim Öffnen der Tür: Nicht möglich.

Fehlercode

• Die folgenden Warnungen, die auf dem Display erscheinen, weisen auf entsprechende Störungen des Kühlschranks hin. Auch wenn der Kühlschrank mit den folgenden Fehlern weiterhin kühlen kann, sollte der Benutzer einen Fachmann bezüglich Wartung kontaktieren, um einen optimalen Betrieb des Geräts zu gewährleisten.

Fehlercode Fehlerbeschreibung

E1 Ausfall des Temperaturfühlers des Kühlbereichs

E2 Ausfall des Temperaturfühlers des Gefrierbereichs

E5 Fehler im Erkennungskreis des Gefrierbereichs-Abtaufühlers

E6 Kommunikationsfehler

E7 Ausfall des Umgebungstemperaturfühlers

Tipps zur Lagerung von Lebensmitteln

Gefrierfach

• Der Gefrierschrank ist für die Aufbewahrung von bei sehr niedrigen Temperaturen gefrorenen Lebensmitteln, für die langfristige Lagerung von Tiefkühlkost und für die Herstellung von Eis bestimmt.
• Verwenden Sie die Ablagen in der Tür des Gefrierschranks nur zum Aufbewahren von gefrorenen Lebensmitteln, nicht zum Aufbewahren von heißen, zum Einfrieren bestimmten Lebensmitteln.
• Legen Sie frische und gefrorene Lebensmittel nicht nebeneinander. Die gefrorenen Lebensmittel können auftauen.
• Wenn Sie frische Lebensmittel einfrieren (z. B. Fleisch, Fisch oder Hackfleisch), schneiden Sie sie in Teile, die gleichzeitig verwendet werden können.
• Lagerung von Tiefkühlkost: Auf den Verpackungen sind in der Regel Hinweise angegeben, die beachtet werden müssen. Wenn auf der Verpackung keine Angaben zu finden sind, sollten Lebensmittel nicht länger als drei Monate ab Kaufdatum gelagert werden.
• Achten Sie beim Kauf von Tiefkühlkost darauf, dass diese bei einer geeigneten Temperatur eingefroren wurde und die Verpackung nicht beschädigt ist.
• Gefrorene Lebensmittel sollten in geeigneten Verpackungen aufbewahrt werden, um die Qualität zu erhalten, und so schnell wie möglich wieder in das Gefrierfach gelegt werden.
• Wenn eine Packung Tiefkühlkost Feuchtigkeit oder eine ungewöhnliche Ausbeulung aufweist, ist es wahrscheinlich, dass sie bei der falschen Temperatur gelagert wurde und der Inhalt verdorben ist.
• Die Lagerdauer von Tiefkühlkost hängt von der Raumtemperatur, der Einstellung des Thermostats, der Häufigkeit des Öffnens der Gefrierschranktür, der Art der Lebensmittel und der Dauer des Transports des Produkts vom Geschäft zum Haushalt ab. Beachten Sie immer die auf der Verpackung aufgedruckten Anweisungen und überschreiten Sie niemals die auf der Packung angegebene maximale Lagerzeit.

Kühlfach

• Um Feuchtigkeit und anschließende Eisbildung zu vermeiden, geben Sie Flüssigkeiten niemals in unverschlossenen Behältern in den Kühlschrank. Frost neigt dazu, sich an den kältesten Stellen des Verdampfers zu konzentrieren. Wenn Sie Flüssigkeiten ungedeckt aufbewahren, müssen sie häufiger abgetaut werden.
• Stellen Sie niemals warme Lebensmittel in den Kühlschrank. Diese sollten zuerst bei Zimmertemperatur abkühlen und dann so platziert werden, dass eine ausreichende Luftzirkulation im Kühlschrank gewährleistet ist.
• Lebensmittel oder Lebensmittelbehälter sollten nicht die Rückwand des Kühlschranks berühren, da sie an der Wand festfrieren könnten. Öffnen Sie die Tür des Kühlschranks nicht regelmäßig.
• Fleisch und sauberes Fischfleisch (in einem Paket oder in Plastikfolie verpackt) können im Kühlschrank aufbewahrt und innerhalb von 1-2 Tagen verwendet werden.
• Obst und Gemüse ohne Verpackung kann in den für frisches Obst und Gemüse vorgesehenen Teil gelegt werden.

Empfohlene Temperatur

Die optimale Temperatureinstellung für die Lagerung von Lebensmitteln:

• Kühlschrank: 4 °C, Gefrierschrank: -18 °C.

ACHTUNG

Die optimale Temperatureinstellung der einzelnen Fächer hängt von der Umgebungstemperatur ab. Die oben genannte optimale Temperatur bezieht sich auf eine Umgebungstemperatur von 25 °C.

Bestellung	FachTYP	Ziellager-temperatur.[°C]	Geeignete Lebensmittel
1	Kühlschrank +2 ≤ +8		Eier, gekochte Lebensmittel, verpackte Lebensmittel, Obst und Gemüse, Milchprodukte, Kuchen, Getränke und andere Lebensmittel sind nicht zum Einfrieren geeignet.
2	(***)*-Gefrierschrank	≤-18	Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 3 Monate, je länger die Lagerzeit, desto schlechter der Geschmack und der Nährwert), geeignet für gefrorene frische Lebensmittel.
3	***-Gefrierschrank	≤-18	Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 3 Monate, je länger die Lagerzeit, desto schlechter der Geschmack und der Nährwert), geeignet für gefrorene frische Lebensmittel.
4	**-Gefrierschrank	≤-12	Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 3 Monate, je länger die Lagerzeit, desto schlechter der Geschmack und der Nährwert), geeignet für gefrorene frische Lebensmittel.
5	*-Gefrierschrank ≤-6		Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 3 Monate, je länger die Lagerzeit, desto schlechter der Geschmack und der Nährwert), geeignet für gefrorene frische Lebensmittel.
6	0-Stern -6 ≤ 0		Frisches Schweinefleisch, Rindfleisch, Fisch, Hühnerfleisch, einige verpackte verarbeitete Lebensmittel usw. (Es wird empfohlen, sie innerhalb desselben Tages zu essen, vorzugsweise nicht länger als 3 Tage). Teilweise eingekapselte verarbeitete Lebensmittel (nicht gefrierfähige Lebensmittel).
7	Kühlen -2 ≤ +3		Frisches/gefrorenes Schweine-, Rind-, Hühnerfleisch, Süßwasserprodukte usw. (7 Tage unter 0°C und über 0°C wird für den Verzehr innerhalb dieses Tages empfohlen, am besten nicht länger als 2 Tage) Meeresfrüchte (weniger als 0 für 15 Tage, es wird nicht empfohlen, sie über 0°C zu lagern.
8	Frische Lebensmittel	0 ≤ +4	Frisches Schweinefleisch, Rindfleisch, Fisch, Hühnerfleisch, gekochte Speisen usw. (Empfohlen wird der Verzehr am selben Tag, vorzugsweise nicht länger als 3 Tage)
9	Wein +5 ≤+20 Rotwein, Weißwein, Sekt, usw.

ACHTUNG

Bitte lagern Sie verschiedene Lebensmittel gemäß den Fächern oder der angestrebten Lagertemperatur Ihres gekauften Produkts.

REINIGUNG UND WARTUNG

Abtauen

- Der Kühlschrank ist nach dem Luftkühlungsprinzip konstruiert und verfügt daher über eine automatische Abtaufunktion. Frost, der sich durch den Wechsel der Jahreszeit oder der Temperatur gebildet hat, kann auch manuell entfernt werden, indem das Gerät von der Stromversorgung getrennt oder mit einem trockenen Tuch abgewischt wird.

Reinigen der Türfächer

- Drücken Sie das Fach mit beiden Händen entsprechend dem Richtungspfeil in der Abbildung unten zusammen und schieben Sie es nach oben, dann können Sie es herausnehmen. - Nach dem Waschen des herausgenommenen Fachs können Sie dessen Einbauhöhe nach Ihren Wünschen einstellen.

Reinigung der Glasablage

- Der innere Teil der Kühlschrankauskleidung, der mit den Einlegeböden in Berührung kommt, hat eine Rücklaufsperre. Deshalb müssen Sie die Einlegeböden nach oben anheben, um sie herauszunehmen. - Stellen Sie die Einlegeböden ein oder reinigen Sie sie, je nach Bedarf.

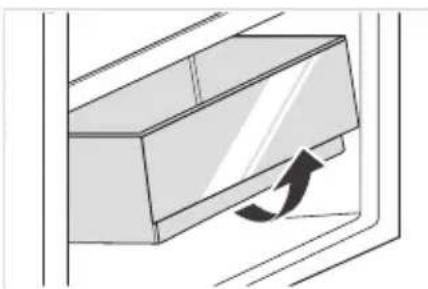

Reinigung der Obst- und Gemüsebox

1. Entfernen Sie den Inhalt der Schublade. Halten Sie den Griff der Obst- und Gemüsebox fest und ziehen Sie ihn bis zum Anschlag heraus.
2. Heben Sie die Obst- und Gemüsebox an und ziehen Sie sie heraus.

Zur Reinigung werden weiche Handtücher oder Schwämme empfohlen, die in Wasser und nicht ätzende neutrale Reinigungsmittel getaucht sind. Das Gefriergerät muss abschließend mit sauberem Wasser und einem trockenen Tuch gereinigt werden. Öffnen Sie die Tür und lassen Sie das Gerät an der Luft trocknen, bevor Sie den Strom einschalten. Verwenden Sie keine harten Bürsten, sauberen Stahl

FEHLERBEHEBUNG

Die folgenden einfachen Probleme können vom Benutzer selbst gelöst werden. Bitte wenden Sie sich an den Kundendienst, wenn die Probleme nicht gelöst werden.

Problem Mögliche Ursachen
Kein Betrieb möglich	Prüfen Sie, ob das Gerät ans Stromnetz angeschlossen ist bzw. ob der Stecker guten Kontakt hat.
	Prüfen Sie, ob die Spannung zu niedrig ist.
	Prüfen Sie, ob ein Stromausfall vorliegt oder ein Leitungsschutzschalter eines Teilstromkreises ausgelöst hat.
Geruch	Geruchsintensive Lebensmittel müssen fest verpackt sein.
	Prüfen Sie, ob verdorbene Lebensmittel vorhanden sind.
	Reinigen Sie die Innenseite des Kühlschranks
Langer Betrieb des Kompressors	Im Sommer ist ein langer Betrieb des Kühlschranks normal
	Wenn die Umgebungstemperatur hoch ist, ist es nicht ratsam, zu viele Lebensmittel gleichzeitig im Gerät zu haben.
	Lebensmittel müssen abkühlen, bevor sie ins Gerät gegeben werden.
	Die Türen werden zu häufig geöffnet.
Das Licht leuchtet nicht	Prüfen Sie, ob der Kühlschrank an die Stromversorgung angeschlossen ist und ob die Lampe beschädigt ist.
	Lassen Sie die Lampe durch einen Fachmann austauschen.
Die Tür lässt sich nicht richtig schließen	Die Tür wird von Lebensmittelverpackungen blockiert Es werden zu viele Lebensmittel platziert
	Der Kühlschrank ist gekippt.
Laute Geräusche	Prüfen Sie, ob der Boden eben ist und ob der Kühlschrank stabil steht.
	Prüfen Sie, ob das Zubehör an den richtigen Stellen angebracht ist.
Türdichtung ist nicht dicht	Entfernen Sie Fremdkörper auf der Türdichtung.
	Erhitzen Sie die Türdichtung und kühlen Sie sie anschließend zur Wiederherstellung ab (blasen Sie sie mit einem elektrischen Haartrockner an oder verwenden Sie ein heißes Handtuch zum Erhitzen).
Überlauf der Wasserschale	Es befinden sich zu viele Lebensmittel in der Kammer oder die gelagerten Lebensmittel enthalten zu viel Wasser, was zu einem starken Abtauen führt
	Die Türen sind nicht richtig geschlossen, was zu Vereisung durch Lufteintritt und erhöhter Wasserbildung durch Abtauen führt.
Heißes Gehäuse	Wärmeabfuhr des eingebauten Kondensators über das Gehäuse (dies ist normal). Wenn das Gehäuse durch hohe Umgebungstemperatur, Lagerung von zu vielen Lebensmitteln heiß wird oder sich der Kompressor wegen Überhitzung abschaltet, sorgen Sie für eine gute Belüftung, um die Wärmeabfuhr zu erleichtern.
Oberflächenkondensation	Kondenswasserbildung an der Außenfläche und den Türdichtungen des Kühlschranks ist normal, wenn die Umgebungsfeuchtigkeit zu hoch ist. Wischen Sie das Kondensat einfach mit einem sauberen Handtuch ab.

ANHANG

Speziell für die neue europäische Norm

Die bestellten Teile in der folgenden Tabelle können über den Dienstleister-Kanal erworben werden

Ersatzteil Bereitgestellt von		Mindest-Bereitstellungszeitraum
Thermostate ProfessionellesWartungspersonal		Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Temperatur-fühler	ProfessionellesWartungspersonal	Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Leiterplatten ProfessionellesWartungspersonal		Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Lichtquellen ProfessionellesWartungspersonal		Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Türgriffe ProfessionellesReparaturpersonalund Endverbraucher		Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Türscharniere ProfessionellesReparaturpersonalund Endverbraucher		Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Fächer ProfessionellesReparaturpersonalund Endverbraucher		Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Körbe ProfessionellesReparaturpersonalund Endverbraucher		Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Türdichtungen ProfessionellesReparaturpersonalund Endverbraucher		Mindestens 10 Jahre nachMarkteinführung des letzten Modells

Sehr geehrte Kunden

1. Wenn Sie das Produkt zurückgeben oder umtauschen möchten, wenden Sie sich bitte an das Geschäft, in dem Sie es gekauft haben.

(Denken Sie daran, die Kaufrechnung mitzubringen)

1. Wenn Ihr Produkt kaputt geht und repariert werden muss, wenden Sie sich bitte an den Kundendienst.

ACHTUNG

Die Modellinformationen in der Produktdatenbank sowie die Modellkennung können über einen Weblink abgerufen werden, der über einen QR-Code (sofern vorhanden) auf dem Energieeffizienzetikett des Produkts gescannt wird. Weitere Informationen über die Energieeffizienz des Geräts finden Sie unter https://ec.europa.eu und suchen Sie nach dem Modellnamen. Die Modellbezeichnung finden Sie auf dem Typenschild des Geräts.

edesa

www.edesa.es

CATA ELECTRODOMÉSTICOS, S.L.
