BEDIENUNGSANLEITUNG 712017 Cool Head

(D) Bedienungsanleitung

EMGA

Beste klant,

Technische gegevens....10

Probleemoplossen....11

Garantie....11

VEILIGHEIDSTIPS

Sehr geehrte Kundin, Sehr geehrter Kunde,

est

aufgrund neuester technischer Erkenntnisse entwickelt und unter Verwendung zuverlässigster und moderner elektrischer/elektronischer Bauteile hergestellt.

Bitte nehmen Sie sich einige Minuten Zeit, bevor Sie das Gerät in Betrieb nehmen, und lesen Sie die nachfolgende Gebrauchsanweisung durch.

Besten Dank!

INHALTSVERZEICHNIS

Sicherheitshinweise.... 12\~14

Montage.... 14\~16

Betrieb....16\~18

Reinigung / pflege & wartung....19

Schaltplan....19

Technische daten....20

Fehlerbehandlung....21

Gewährleistung....21

SICHERHEITSHINWEISE

WICHTIG: Lesen Sie diese Anleitung zu Ihrer persönlichen Sicherheit sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung gut auf, um zukünftig darauf zurückgreifen zu können.

Der Aufstellungsort des Gerätes muss eben und stabil sein.

Die Montage und mögliche Reparaturarbeiten müssen von einem Kundendienst oder einem qualifizierten Fachmann durchgeführt werden. Entfernen Sie niemals eigenhändig Bedienelemente oder andere Geräteteile.

SICHERHEITSHINWEISE

In den folgenden Punkten muss das Gerät die landesüblichen Vorschriften erfüllen:

1. Gesundheits- und Sicherheitsstandards am Arbeitsplatz.
2. Brandschutzbestimmungen.
3. IEE – Vorschriften für elektrische Leitungen.
4. Bauordnung.
5. Dieses Gerät ist für den kommerziellen Gebrauch konzipiert.

6. Verwenden Sie das Gerät NICHT im Freien.

7. Führen Sie NIEMALS eigenhändig Wartungsarbeiten an diesem Gerät durch.

8. Verwenden Sie das Gerät NICHT, wenn es Beschädigungen aufweist. Wenden Sie sich im Zweifel an Ihren Kundendienst.

9. Verwenden Sie unter keinen Umständen weitere elektrische Geräte im Inneren dieses Gerätes (z.B. Heizgeräte, Eishersteller (es sei denn diese sind vom Hersteller ausdrücklich erlaubt).

10. Achten Sie darauf, dass Ventilatorenöffnungen, in der Gerätefassung oder eingebaut, nicht blockiert werden.

11. Versuchen Sie unter keinen Umständen mechanisch oder mit einem anderen Hilfsmittel den Abtauvorgang zu beschleunigen (es sei denn dies wurde vom Hersteller ausdrücklich genehmigt).

12. Beschädigen Sie NIEMALS den Kältekreislauf des Gerätes.

13. Stellen Sie sich NICHT auf das Gerät oder eine Glasplatte und halten Sie sich NICHT daran fest.

14. Achten Sie darauf, dass Plastikkomponenten NICHT mit Ölen oder Fetten in Kontakt kommen. Reinigen Sie diese umgehend, sollte dies der Fall sein.

15. Legen Sie NIEMALS brennbare, explosive oder fl üchtig werdende Gegenstände, Ätzmittel, Alkali oder andere Flüssigkeiten in das Gerät.

16. Lagern Sie in diesem Gerät unter keinen Umständen medizinische Substanzen.

17. Reinigen Sie das Gerät NIEMALS mit einem Hochdruckreiniger.

18. Lassen Sie Kinder nicht mit Verpackungsmaterial spielen. Entsorgen Sie Plastiktüten vorschriftsgemäß.

SICHERHEITSHINWEISE

1. Tragen, lagern und betreiben Sie das Gerät immer in aufrechter Position. Fassen Sie das Gerät zum Tragen immer am Sockel.
2. Bevor Sie das Gerät reinigen, müssen Sie das Gerät grundsätzlich ausschalten und den Netzstecker ziehen.
3. Bei einer Beschädigung des Netzsteckers muss dieser umgehend vom Hersteller, einem ausgewiesenen Kundendienst oder einem qualifizierten Fachmann ausgewechselt werden.
4. Dieses Gerät darf nicht von Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten, Personen mit fehlender Erfahrung und Wissen sowie nicht von Minderjährigen betrieben werden, es sei denn diese stehen unter Aufsicht oder erhalten Anweisungen von einer für deren Sicherheit verantwortlichen Person.
5. Kinder müssen beaufsichtigt werden und dürfen nicht mit diesem Gerät spielen.
6. Das Gerät ist nur für den Gebrauch im Haus konzipiert. Es darf nicht in der Nähe von einem Wasserstrahl aufgestellt werden und unter keinen Umständen mit einem Hochdruckreiniger gereinigt werden.
7. Um einen sicheren Betrieb des Gerätes zu gewährleisten muss dieses wie in dieser Anleitung beschrieben montiert und angeschlossen werden.
8. Reparaturen und Wartungsarbeiten dürfen ausschließlich von einem Kundendienst oder einem qualifi zierten Fachmann ausgeführt werden.
9. In diesem Gerät keine explosionsfähigen Stoffe, wie zum Beispiel Aerosolbehälter mit brennbarem Treibgas, lagern.

MONTAGE

• Packen Sie das Gerät aus. Entfernen Sie Kunststoffschutzfolien und Schutzschichten vollständig von allen Oberfl ächen. Um Verletzungen zu vermeiden und Beschädigungen des Gerätes vorzubeugen, sollte dieses von zwei Personen ausgepackt und montiert werden.
• Achten Sie darauf, dass Sie das Gerät mit einem Sicherheitsabstand von 20cm (7 Inch) von einer Wand oder von anderen Gegenständen entfernt aufstellen, um ausreichende Luftzufuhr zu gewährleisten. Vergrößern Sie den Sicherheitsabstand falls der angrenzende Gegenstand eine Wärmequelle besitzt.
• Richten Sie das Gerät durch Justieren der Schraubfüsse aus. Zur Vermeidung von Vibration und Geräuschentwicklung sollte das Gerät auf ebenem, festem Untergrund oder auf einem speziellen Sockel aufgestellt werden.
• Die Umgebungstemperatur am Aufstellort sollte zwischen 10 und 32°C liegen(Klimaklasse: 4). Das Gerät darf nicht direkter Sonneneinstrahlung ausgesetzt sein. In direkter Nähe sollten sich keine Wärmequellen wie z.B. ein Ofen oder ein Heizgerät befinden.
• Achten Sie darauf, dass die Belüftung des Gerätes ordnungsgemäß funktioniert.
• Stromzufuhr und Spannungsversorgung müssen mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Die Steckdose muss nach der Installation frei zugänglich sein.
• Stecken Sie den Netzstecker ordnungsgemäß ein und aus. Der Netzstecker muss fest in die Steckdose gesteckt werden. Beim Ausstecken halten Sie mit einer Hand die Steckdose und ziehen den Stecker mit der anderen Hand am Netzteil heraus. Ziehen Sie den Stecker niemals am Kabel heraus.
• Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, schalten Sie es aus und ziehen Sie den Netzstecker. Reinigen Sie das Gerät und öffnen Sie Türen und Deckel zur Vermeidung von Geruchsbildung.

MONTAGE

• Wichtig! Achten Sie zu Ihrer Sicherheit darauf, dass das Gerät ordnungsgemäß geerdet ist! Das Kabel dieses Gerätes besitzt eine Erdungsleitung sowie einen Schukostecker. Stecken Sie den Netzstecker in eine ordnungsgemäß geerdete und installierte Steckdose. Ziehen Sie einen qualifi zierten Elektriker oder Kundendienst zu Rate, falls bei den Erdungsvorschriften Unklarheiten bestehen. Sollten Zweifel zur ordnungsgemäßen Erdung des Gerätes bestehen, lassen Sie den Stromkreislauf von einem qualifi zierten Elektriker prüfen.
• Sollte das Netzkabel nicht bis zur nächstgelegenen Steckdose reichen, verändern Sie entweder den Aufstellort oder lassen Sie von einem Elektriker eine Steckdose in der Nähe des Gerätes installieren.
• Warten Sie bei einem Stromausfall mindestens 3 Minuten bevor Sie das Gerät wieder einschalten, um eine Beschädigung des Kompressors zu vermeiden.

Montage der Glasplatten

ACHTUNG! GLASPLATTEN SIND ZERBRECHLICH.

Anmerkung: Achten Sie darauf, dass die Aufnahmeborungen für die Gewindestifte an der Manschette nach innen gerichtet sind. Anmerkung: Die Bohrung, welche am weitesten von der Kante der Glasscheibe entfernt ist muss zur Rückseite des Gerätes ausgerichtet sein. Anmerkung: Achten Sie darauf, dass nur das weiche Ende der Gewindestifte Kontakt mit den Glasplatten hat. Achtung: Das stumpfe Ende der Schrauben befi ndet sich an der Aussenseite der Glasplatte. Anmerkung: Die Glasplatten dürfen nicht als Ablagen verwendet werden.

• Packen Sie die Holzbox und den Karton vorsichtig aus. Nehmen Sie eine weitere Person zu Hilfe.
• Schrauben Sie die Manschetten an die Ränder des Gerätes.
• Schieben Sie die beiden Seitenglaswände in die Manschetten. Die Aufnahmebohrungen in den Glasscheiben müssen nach oben weisen.
• Schrauben Sie zur Befestigung der Glasplatten einen Gewindestift in jede Manschette.
• Schieben Sie die rückseitigen Glasplatten in die Manschetten. Die Aufnahmebohrungen in den Glasscheiben müssen nach oben weisen.
• Schrauben Sie zur Befestigung der Glasplatten einen Gewindestift in jede Manschette.
• Schieben Sie in jedes Loch eine Plastikhülse.
• Schrauben Sie die Halterung mit Hilfe der Schraubgruppe an das Innere der Glasplatten.
• Legen Sie die obere Glasplatte auf die Halterung und stimmen Sie die Löcher aufeinander ab.
• Stecken Sie in jedes Loch eine Plastikhülse und befestigen Sie die obere Glasplatte mit den Schrauben an den Halterungen.

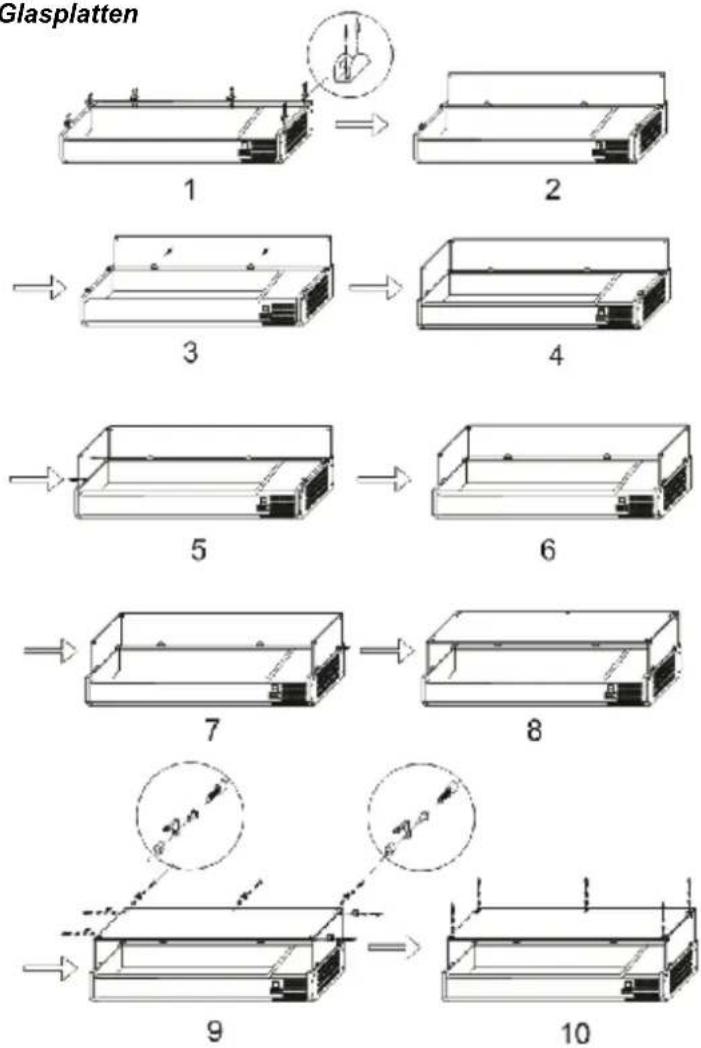

Montageanleitung der Glasplatten

MONTAGE

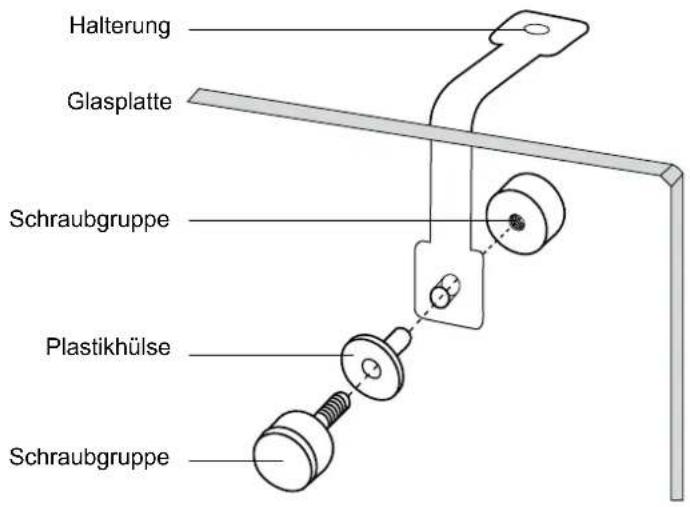

Halterung Glasplatte Schraubgruppe Plastikhülse Schraubgruppe

BETRIEB

Das Gerät einschalten

• Schließen Sie die Türen/Schubladen des Gerätes.
• Der Netzschalter muss sich in der Position (O) befinden. Stecken Sie den Netzstecker in eine geeignete Steckdose.
• Schalten Sie den Netzschalter auf die Position (I). Die gegenwärtige Temperatur im Geräteinneren wird angezeigt.
• Auf dem Bedienfeld blinkt das Symbol für drei Minuten zur Verzögerung zwischen dem Anhalten des Kompressors und einem Neustart.

Öffnen / Schließen des Deckels/der Schublade

Warnung: Der Schiebedeckel besitzt keinen Verriegelungsmechanismus. Der Schiebedeckel muss sich immer in der Position „halboffen“ befin den, bevor Sie den Deckel ganz öffnen.

Warnung: Bitte ziehen Sie die Schublade nicht in völliger Position, um Verletzung zu vermeiden.

Der Deckel der Saladette GSA ist mehrfach verstellbar.

• Schieben Sie den geschlossenen Deckel ein wenig zurück in die Position „halb-offen“. Dadurch erhalten Sie teilweise Zugang zu den GN Behältern.
• Öffnen Sie den Deckel nach oben bis das Scharnier in der Führungsnute einrastet.
• Klappen Sie den Deckel vollständig nach hinten bis die GN Behälter komplett zugänglich sind.

Temperatureinstellung und Kontrolle

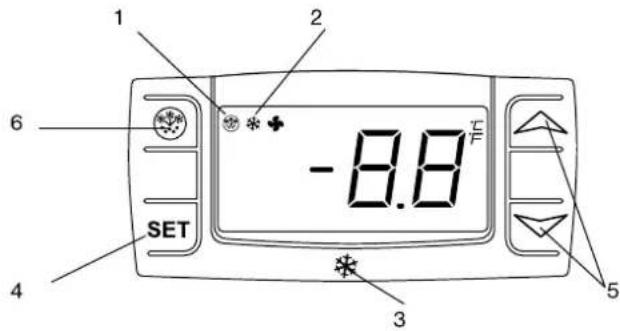

Das Thermostat

1. Abtauleuchte
2. Kompressorbetriebsleuchte
3. Digitales Thermostat
4. Programmiertaste (nur für Gerätewartung)
5. Tasten zur Temperatureinstellung
6. Manuelles Auftauen

Temperatur ablesen

• Drücken Sie einmal kurz die SET-Taste. Die Temperatur wird angezeigt.
• Drücken Sie die SET-Taste erneut oder warten Sie für 15 Sekunden. Die normale Betriebsanzeige erscheint wieder.

Temperatur verändern

• Halten Sie die SET-Taste für mehr als zwei Sekunden gedrückt um einen neuen Wert einzustellen.
• Der Temperaturwert wird angezeigt und das „°C“ beginnt zu blinken.
• Um den Temperaturwert zu verändern drücken Sie die Pfeile „ ^ " (oben) oder „ ∨ " (unten) innerhalb von 10 Sekunden.
• Um den neuen Temperaturwert zu speichern, drücken Sie entweder die SET-Taste oder warten Sie 10 Sekunden.

Manuelles Abtauen

Das Gerät führt alle 12 Stunden automatisch einen Abtauvorgang durch.

Anmerkung: Die Abtauungszeitschaltung beginnt mit der ersten Inbetriebnahme des Gerätes.

Zur manuellen Abtauung gehen Sie wie folgt vor:

• Halten Sie die ABTAUUNG-Taste 📍 für 5 Sekunden gedrückt.
• Der Abtauvorgang beginnt umgehend und die Abtauungs-LED leuchtet auf. Das Abtauen dauert 20 Minuten.

Anmerkung: Bei einer manuellen Abtauung wird die Abtauungszeitschaltung automatisch auf Null

BETRIEB

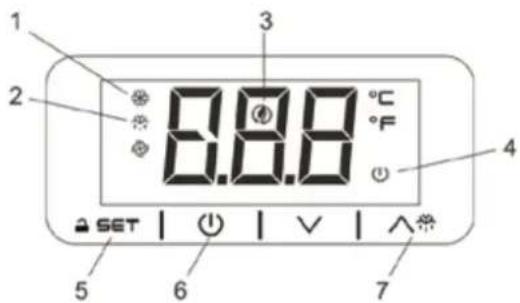

Temperatureinstellung und Überwachung Die Vorderseite des Thermostates

1 2 3 8.8.8 °C °F 4 SET | ⏻ | √ | ∧ 5 6 7

1. LED Kompressor
2. LED Abtauen
3. LED Energiesparfunktion
4. LED Stand-by
5. Programmiertaste (nur Kundendienst)
6. Maschine /Stand-by (gedrückt halten)
7. Manuelles Abtauen (gedrückt halten)

Sperren/ Entriegeln der Tastatur (»Loc» message)

- Drücken Sie eine beliebige Taste länger als zwei Sekunden und die Meldung "UnL" wird angezeigt, um die Tastatur zu entriegeln.

Hinweis: Aus Sicherheitsgründen wird die Tastatur automatisch nach 30s ohne Betätigung der Tasten gesperrt, Für Ausführung aller Operationen bitte entsperren Sie zuerst die Tastatur

Einstellung und Änderung des Setpoints

• Drücken und sofort wieder losessen. Der Sollwert wird angezeigt und beginnt zu blinken.
• Um den eingestellten Wert zu ändern, drücken oder innerhalb 20 sek.
• Zum Speichern der neuen Sollwerte, nochmal bitte drückeeder abwarten 20 sek.

Manuelles Aktivieren von Abtauen

Das Gerät startet automatisch einen Abtauzyklus alle 12 Stunden.

Hinweis: Der Zyklus beginnt von der Zeit an, zu der das Gerät zum ersten Mal eingeschaltet wurde.

Manuelles Aktivieren von Abtauen:

• Drücken und halten die Taste DEFROST für 3 sek;
• Der Abtauzyklus wird sofort gestartet und die LED LED leuchtet. Das Auftauen dauert 20 Minuten

Hinweis: beim Starten eines manuellen Abtauen, setzten Sie bitte auch den automatischen Abtautimer zurück. Der nächste automatische Abtauzyklus wird in 12 Stunden nachdem das manuelle Abtauen abgeschlossen ist, beginnen.

STAND-BY Modus

- Die Taste für 4 Sek. gedrückt halten. Das Gerät wird aus dem ON-Modus ins STAND-BY-Modus wechseln und umgekehrt. Während die Taste 🟢 gedrückt gehalten wird, blinkt LED und zeigt die Modusänderung.

Routinemäßige Wartung

Schalten Sie das Gerät vor der Reinigung aus und ziehen Sie den Netzstecker.

• Reinigen Sie das Gehäuse und das Innere des Gerätes so oft wie möglich.
• Wischen Sie das Gerät mit einem feuchten Tuch ab. Achten Sie darauf, dass Schalter, Bedienfeld, Kabel und Netzstecker nicht nass werden.
• Verwenden Sie zur Reinigung keine aggressiven Reinigungsmittel. Diese könnten schädliche Rückstände hinterlassen. Verwenden Sie ausschließlich mildes Seifenwasser.
• Achten Sie darauf, dass Reinigungswasser niemals in elektrische Gerätekomponenten dringt.
• Reinigen Sie das Gerät niemals mit einem Wasserstrahl.
• Reiben Sie das Gerät nach der Reinigung mit einem weichen Tuch trocken.
• Reinigen Sie die Geräterückseite vorsichtig.
• Reparaturen müssen von einem Kundendienst oder einem qualifi zierten Fachmann durchgeführt werden.
• Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, stellen Sie den Leistungsschalter in die Position AUS und ziehen Sie den Netzstecker. Leeren Sie alle Kühlfächer und reinigen Sie das Gerät gründlich.

Spezielle Wartung

Die folgenden Anweisungen gelten für Fachleute

Regelmäßiges Vorgehen

• Reinigen Sie den Kondensator regelmäßig mit einem geeigneten Hilfsmittel (Staubsauger oder weiche Bürste).
• Elektrische Verbindungen dürfen nicht locker sein.
• Prüfen Sie, dass Thermostat und Sensor ordnungsgemäß funktionieren.
• Lassen Sie den Kondensator ggfs. von einem qualifi zierten Fachmann reinigen.

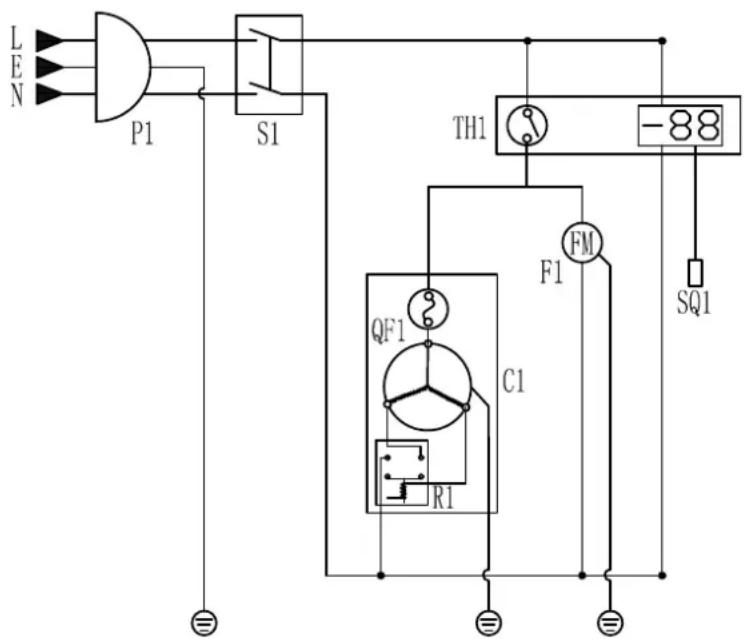

SCHALTPLAN

P1	NETZSTECKER
S1	NETZSCHALTER
TH1	THERMOSTAT
C1	KOMPRESSOR
QF1	ÜBERLAST
R1	RELAIS
F1	KONDENSATORGEBLÄSE
SQ1	TEMPERATURSENSOR

ACHTUNG: BEI DER ANWENDUNG DES BRENNBAREN KÄLTEMITTELS R600a BESTEHT FEUER-UND EXPLOSIONSGEFAHR.

Hinweise zum Umweltschutz

Alt-Elektrogeräte sind Wertstoffe, sie gehören daher nicht in den Hausmüll! Wir möchten Sie daher bitten, uns mit Ihrem aktiven Beitrag bei der Ressourcenschonung und beim Umweltschutz zu unterstützen und dieses Gerät bei den -falls vorhandeneingerichteten Rücknahmestellen abzugeben.

FEHLERBEHANDLUNG

Sollte Ihr Gerät Fehlfunktionen aufweisen, prüfen Sie die folgenden Punkte:

Fehlfunktion Mögliche Ursache Abhilfe
Das Gerät funktioniert nicht Das Gerät ist nicht eingeschaltet Prüfen Sie, ob das Gerät eingesteckt und eingeschaltet ist
Innenverdrahtung fehlerhaft Kontaktieren Sie einen Kundendienst oder qualifi zierten Fachmann
Das Gerät lässt sich einschalten, aber die Temperatur ist zu hoch/niedrig	Zu viel Eis im Verdampfer Tauen Sie das Gerät ab
	Kondensator ist staubverschmutzt Kontaktieren Sie einen Kundendienst oder einen qualifi zierten Fachmann
	Gerät befin det sich in der Nähe einer Wärmequelle oder Luftfluss zum Kondensator ist unterbrochen	Wählen Sie einen besser geeigneten Standort für das Gerät
	Umgebungstemperatur ist zu hoch Sorgen	Sie für bessere Belüftung oder wählen Sie einen kühleren Standort für das Gerät
	Ungeeignete Lebensmittel im Gerät gelagert Ventilator darf nicht blockiert sein	Entfernen Sie zu heiße Lebensmittel; der
	Gerät ist überfüllt	Verringern Sie die Menge der gelagerten Lebensmittel
Das Gerät ist ungewöhnlich laut Lockere Muttern/ Schrauben Prüfen Sie Schrauben und Muttern und ziehen Sie diese ggfs. fest

GEWÄHRLEISTUNG

Für dieses Produkt gilt die gesetzliche Gewährleistung.

Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation, sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Gewährleistung. Falls produktspezifische Hinweise beiliegen, empfehlen wir dringend diese zu lesen und zu beachten.

Hinweise:

1. Sollte Ihr Produkt nicht mehr richtig funktionieren, prüfen Sie bitte zunächst, ob andere Gründe, wie z. B. eine unterbrochene Stromversorgung (insofern es sich um ein elektronisches Gerät handelt) oder generell eine falsche Handhabung, die Ursache sein könnten.

2. Beachten Sie bitte, dass Sie Ihrem defekten Produkt nach Möglichkeit folgende Unterlagen bzw. Informationen beifügen oder diese bereithalten:

3. Kaufquittung

4. Gerätebezeichnung / Typ / Marke
5. Beschreibung des aufgetretenen Mangels mit möglichst genauer Fehlerangabe

Bei Gewährleistungsansprüchen oder Störungen wenden Sie sich bitte an Ihre Einkaufsstätte.
