BEDIENUNGSANLEITUNG Bagno 450 Sonnenkönig

INFRAROT HEIZPANEELE Bedienungsanleitung

1 Sicherheitshinweise....03
2 Reinigung und Wartung....04
3 Installation....05
4 Bedienpanel und Display....06
5 Bedienung 06
6 Eigenschaften....09
7 Garantie / Entsorgung / Technische Änderung 10

1 Sicherheitshinweise

Bitte lesen Sie vor erster Inbetriebnahme die Gebrauchsanweisung genau durch und beachten Sie die Sicherheitshinweise, um Schäden durch falsche oder unsachgemässe Bedienung sowie unzulässige Umgebungsbedingungen zu vermeiden. Bewahren Sie diese zum späteren Nachschlagen gut auf.

Kontrollieren Sie das Gerät nach dem Entfernen der Verpackung auf Beschädigungen. Setzen Sie das Gerät bei Verdacht auf eine Beschädigung nicht in Betrieb und wenden Sie sich an einen Fachmann. Das recyclingfähige Verpackungsmaterial darf nicht für Kleinkinder zugänglich aufbewahrt, sondern muss fachgerecht entsorgt werden.

Dieses Gerät darf nur für den Zweck, für den es ausdrücklich entwickelt wurde, verwendet werden. Jeder andere Gebrauch ist als unsachgemäss und folglich als gefährlich anzusehen. Der Lieferant haftet nicht für eventuelle Personen- und/oder Sachschäden, die auf einen unsachgemässen oder falschen Gebrauch zurückzuführen sind.

Reparaturen an elektrischen Geräten dürfen nur von Fachkräften durchgeführt werden. Unsachgemäss durchgeführte Reparaturen und Abänderungen an den Geräten können gefährliche Folgen für den Benutzer nach sich ziehen, worauf die Garantieansprüche abgelehnt werden.

Beim Gebrauch aller elektrischen Geräte sind einige grundlegend wichtige Regeln zu beachten:

• Berühren Sie das Gerät nicht mit nassen Händen oder Füssen.
• Setzen Sie das Gerät nicht den Wettereinflüssen aus.
• Ziehen Sie den Stecker aus der Steckdose, wenn Sie es nicht mehr benötigen.
• Nicht am Stromkabel oder am Gerät ziehen, um es auszustecken.
• Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff den Netzstecker des Gerätes.
• Verwenden Sie das Gerät nicht in unmittelbarer Nähe von Badewannen, Duschen, Waschbecken oder Schwimmbädern.
• Verwenden Sie keine Zubehörteile oder Vorrichtungen, die nicht vom Hersteller genehmigt sind.
• Fügen Sie keine Gegenstände ins Innere des Gerätes ein.
• Bedecken Sie das Gerät nicht mit Gegenständen.
• Montieren Sie das Gerät mit der Steuerung unten an einer Senkrechten Wand.

Das Gerät darf nicht eingesetzt werden unter folgenden Bedingungen:

• In Räumen mit explosionsgefährdeten Atmosphären.
• In Räumen mit aggressiven Atmosphären.
• In Räumen mit hoher Lösemittelkonzentration.
• In Räumen mit extrem hoher Staubbelastung.
• Bei fragwürdigen Einsatzbedingungen empfiehlt es sich, die technische Abteilung von SONNENKÖNIG oder einen Fachhändler zu kontaktieren. Der Einsatz einer Elektroheizung unter unzulässigen Bedingungen führt zum Erlöschen der Garantieansprüche!

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt zu werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht.

Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen nicht den Stecker in die Steckdose stecken, das Gerät nicht regulieren, das Gerät nicht reinigen und/oder nicht die Wartung durch den Benutzer durchführen.

2 Reinigung und Wartung

2.1 Reinigung

Vor jeder Reinigung sollte das Gerät abgesteckt werden und abkühlen. Tauschen Sie das Gerät niemals in Wasser oder leeren Flüssigkeiten darüber. Reinigen Sie das Gerät nur mit weichen feuchten Tuch. Für Glasheizungen kann zusätzlich Glasreiniger verwendet werden. Stellen Sie sicher, dass das Gerät vor Inbetriebnahme vollständig trocken ist, wischen Sie die Heizung mit einem trockenen Tuch nach der Reinigung ab. Verwenden Sie keine reibenden Materialien, Lösungen oder harsche Schwämme um Kratzer oder Schäden an der Oberfläche zu vermeiden.

2.2 Betrieb

Bitte beachten Sie, dass sich die Oberfläche des Gerätes mit der Zeit leicht verfärben kann. Dies ist hervorgerufen durch Luftverschmutzung und ist kein Defekt. Überziehen Sie das Gerät niemals mit einer Klebefolie oder bemalen oder bedrucken es selbst. Dies könnte das Heizelement beschädigen und kann zu Garantieverlust führen. Wenn Sie Geräusche, Gerüche oder visuelle Veränderungen am Gerät feststellen sollten, kontaktieren Sie bitte umgehend Ihren Hersteller oder Lieferanten und nehmen das Gerät vom Strom.

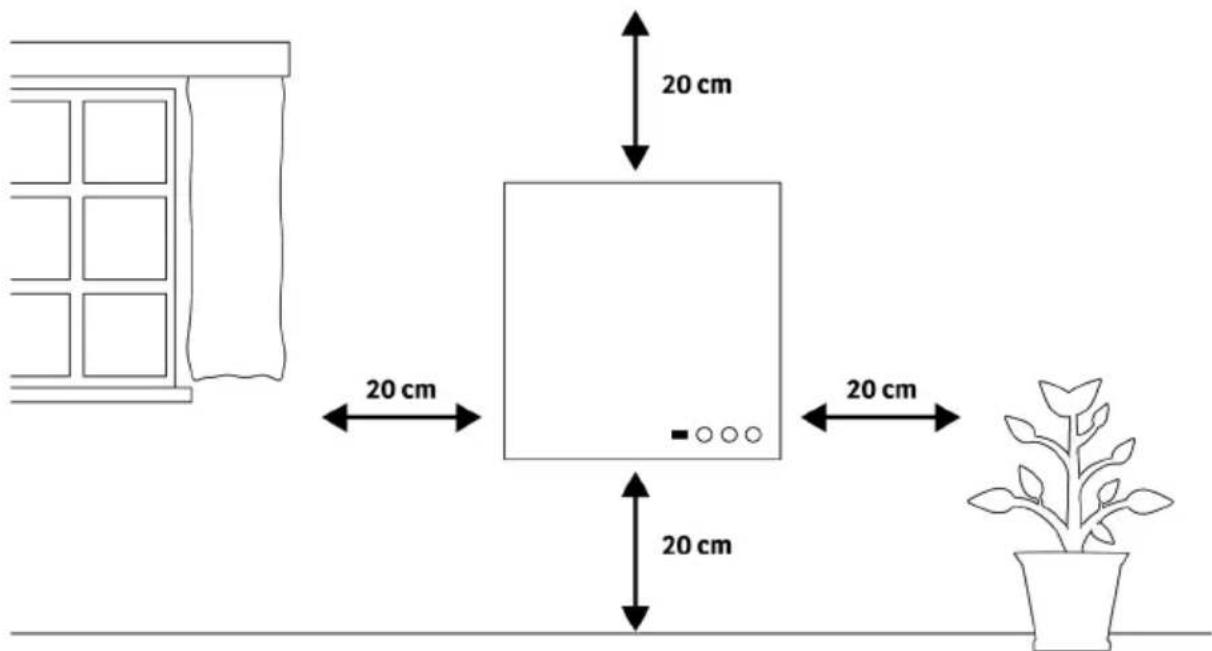

20 cm 20 cm 20 cm 20 cm

Das Heizgerät muss mindestens 20 cm von allen Gegenständen, Wänden, der Decke und dem Boden entfernt sein.

3 Installation

DE

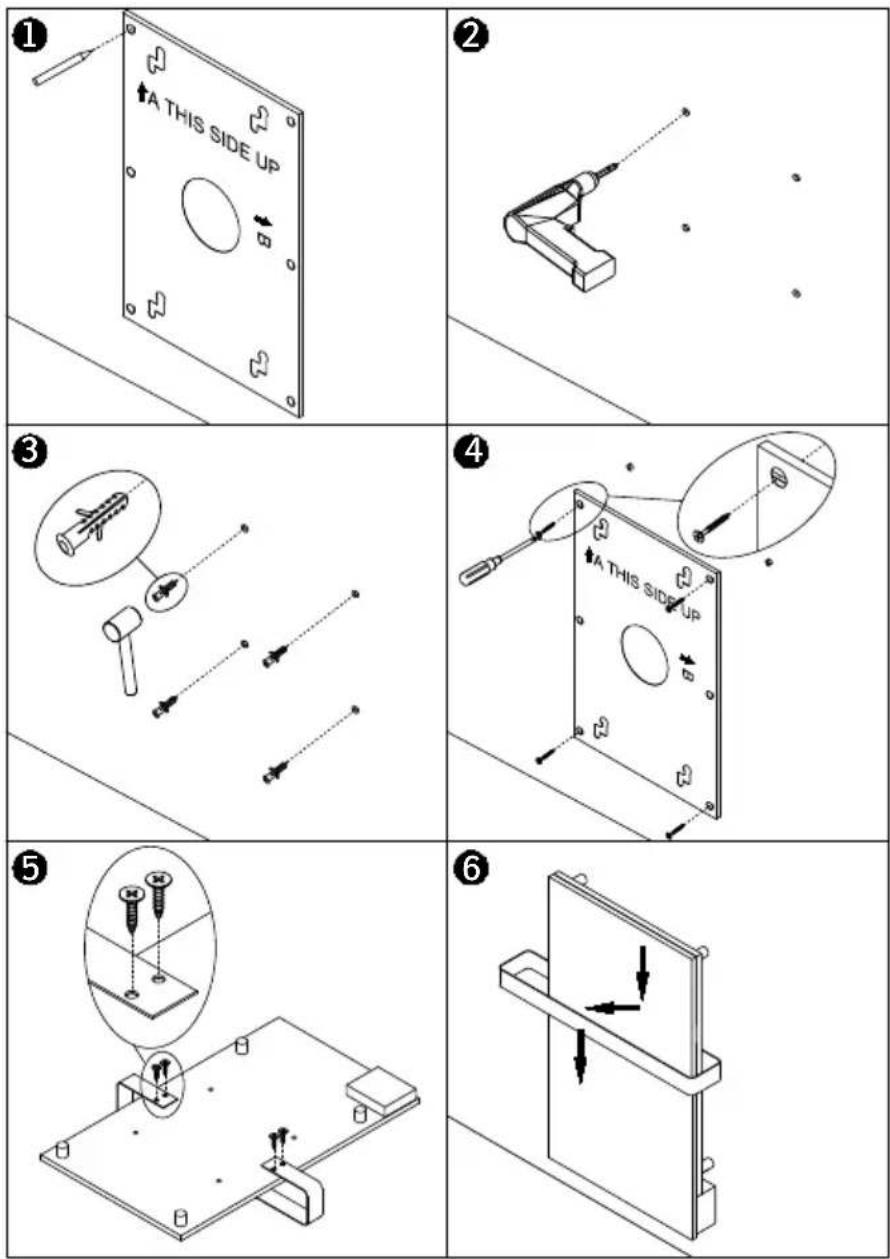

1. Markieren Sie mit der mitgelieferten Schablone die Position der Löcher an der Wand.
2. Bohren Sie Löcher mit einem 8-mm- Bohrer.
3. Setzen Sie die Dübel in die Löcher ein.
4. Schrauben Sie die mitgelieferten Schrauben an die Wand.
5. Befestigen Sie das Paneel an den Schrauben.
6. Schieben Sie das Paneel nachunten, links und wieder nach unten, bis es gesichert ist.

Hinweis: Das im Lieferumfang enthaltene Kit ist für die senkrechte Montage an einer stabilen Wand vorgesehen. Bei Montage an anderen Wänden benötigen Sie geeignete Befestigungen (nicht im Lieferumfang enthalten). Bitte stellen Sie sicher, dass die Wand sicher montiert werden kann.

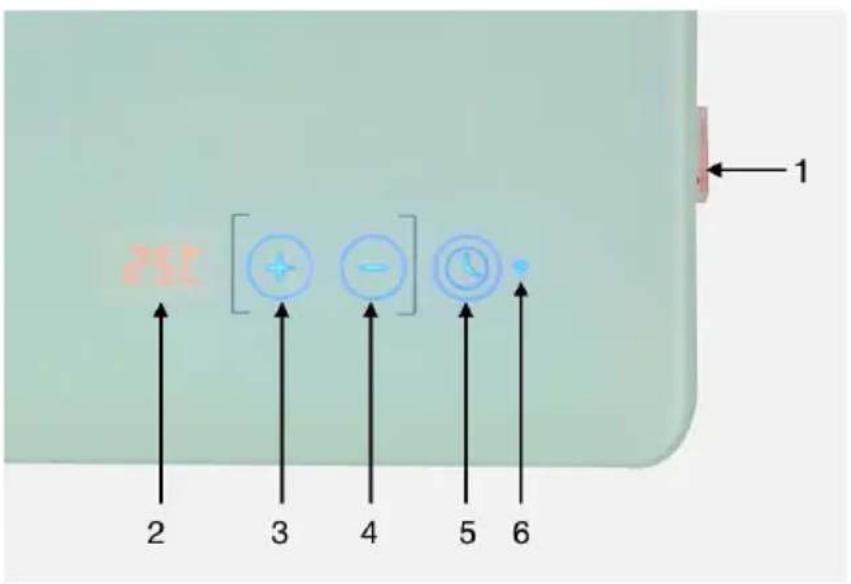

4 Bedienpanel und Display

1 2 3 4 5 6

1. AN/AUS Taste
2. Temperatur- anzeige
3. "+" Taste
4. "-" Taste
5. Zeitschaltuhr
6. WLAN-Indikator

5 Bedienung

5.1 Generelle Einführung des Steuerungssystems

Der BAGNO 450 verfügt über eine integrierte WiFi-Touchscreen-Bedie-neinheit, so dass kein weiterer zusätzlicher Thermostat zur Steuerung der Heizung erforderlich ist.

Das Panel kann entweder manuell über den Touchscreen der manuellen Steuerung rechts unten auf der Glasoberfläche gesteuert oder über ein Smartphone bedient werden. Sobald das Heizgerät an das APP ange- schlossen ist, übernimmt das Smartphone zusammen mit der Steuerung die Steuerung.

Wenn Ihr Heim-Internet nicht funktioniert, ist es trotzdem möglich, die Heizung über den Touchscreen zu bedienen. Sobald das Heizgerät wieder mit dem WiFi verbunden ist, verbindet sich das Heizgerät automatisch wieder mit dem Smartphone.

5.2 WLAN Fuktion AN/AUS

Drücken Sie die Taste 8 Sekunden lang, um die WIFI-Verbindung zu deaktivieren, und das WIFI-Schild auf dem Bildschirm verschwindet, drücken Sie die Taste 8 Sekunden lang, um sie wieder einzuschalten.

5.3 Manuelle Temperatursteuerung

Wenn Sie die AN/AUS Taste betätigen, wird auf der Temperaturanzeige die aktuelle Raumtemperatur angezeigt. Stellen Sie die gewünschte Raumtemperatur durch Drücken der Taste ☐ oder ☒ ein.

5.4 Manuelle Zeitsteuerung

Um die Zeitschaltuhr manuell einzustellen, können Sie die Zeitschaltuhr-Taste 📋 drücken. Auf dem Bildschirm wird „1H“ angezeigt nach eimaligem Berühren. Die Heizung ist nun im Countdown-Modus und schaltet sich nach 1 Stunde aus. Drücken Sie erneut, um zu „2H“, dann zu „3H“ usw. zu wechseln (bis zu 24 Stunden möglich).

5.5 ON / OFF über den Touchscreen

Drücken Sie die +-Taste 3 Sekunden lang, um das Heizgerät über den Touchscreen ein-/auszuschalten.

5.6 Thermostat

Das eingebaute Thermostat misst regelmässig die Umgebungstemperatur. Wenn die eingestellte Temperatur, der Umgebungstemperatur übereinstimmt oder übersteigt, schaltet die Heizung aus und beginnt erst wieder zu heizen wenn die Temperatur wieder abfällt.

5.4 WIFI Steuerung

Scannen Sie den folgenden QR-Code, um die App „Smart Remote King“ herunterzuladen, oder suchen Sie im App Store oder im Google Play Store nach der App „Smart Remote King“, um den Vorgang zum Herunterladen der App zu starten. Öffnen Sie die App und registrieren Sie sich mit Ihrer Telefonnummer oder E-Mail-Adresse.

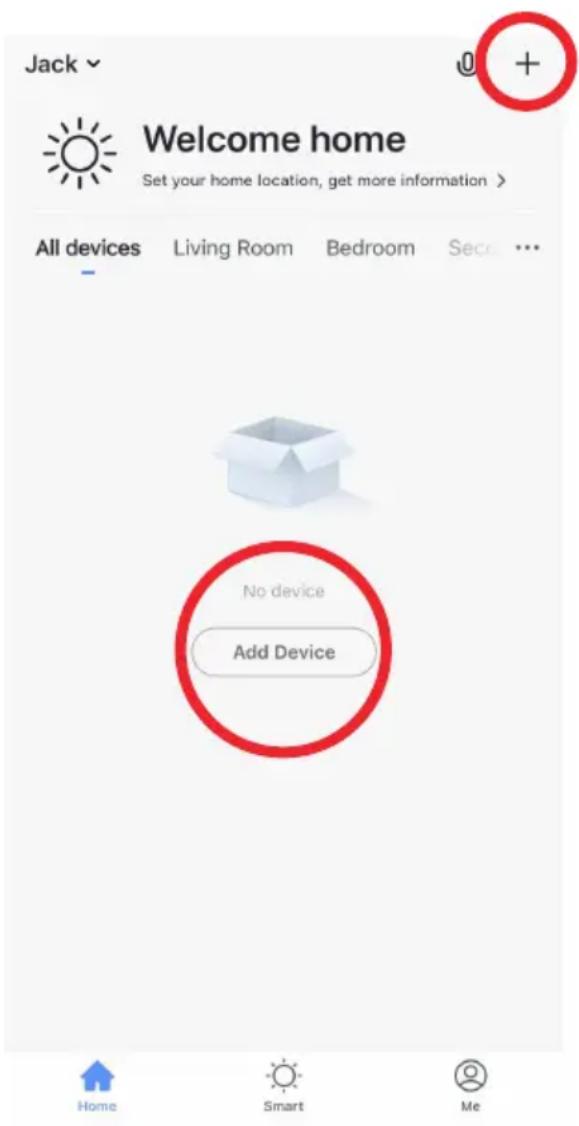

1. Aktivieren Sie den Netzschalter, die Wi-Fi-Anzeige beginnt schnell zu blinken, öffnen Sie das APP auf Ihrem Smartphone und fügen Sie Ihr Gerät hinzu.
2. Geben Sie das Wi-Fi-Passwort Ihres Heimnetzwerks ein. Bitte stellen Sie sicher, dass Sie zu Hause sind. Wi-Fi funktioniert und hält die Heizung und das Smartphone so nah wie möglich am WLAN-Router.

Hinweis: Das APP funktioniert nur mit einem 2,4 GHz Wifi-Kanal.

1. Warten, bis der Verbindungsstatus 100% anzeigt, um den Prozess abzuschließen.

Wenn die Verbindung aus irgendeinem Grund fehlschlägt, wiederholen Sie bitte den Vorgang und

versuchen Sie es erneut. Manchmal werden Ausfälle durch Netzwerkfehler oder Paketverluste über ein Wifi verursacht.

Wenn Sie immer noch keine Verbindung herstellen können, schalten Sie bitte das Heizgerät aus und schalten Sie es nach einigen Sekunden wieder ein. Drücken Sie die Taste „Timer“ auf dem Touchscreen 5 Sekunden lang, bis die Wifi-Anzeige langsam blinkt und wiederholen Sie den Verbindungsvorgang.

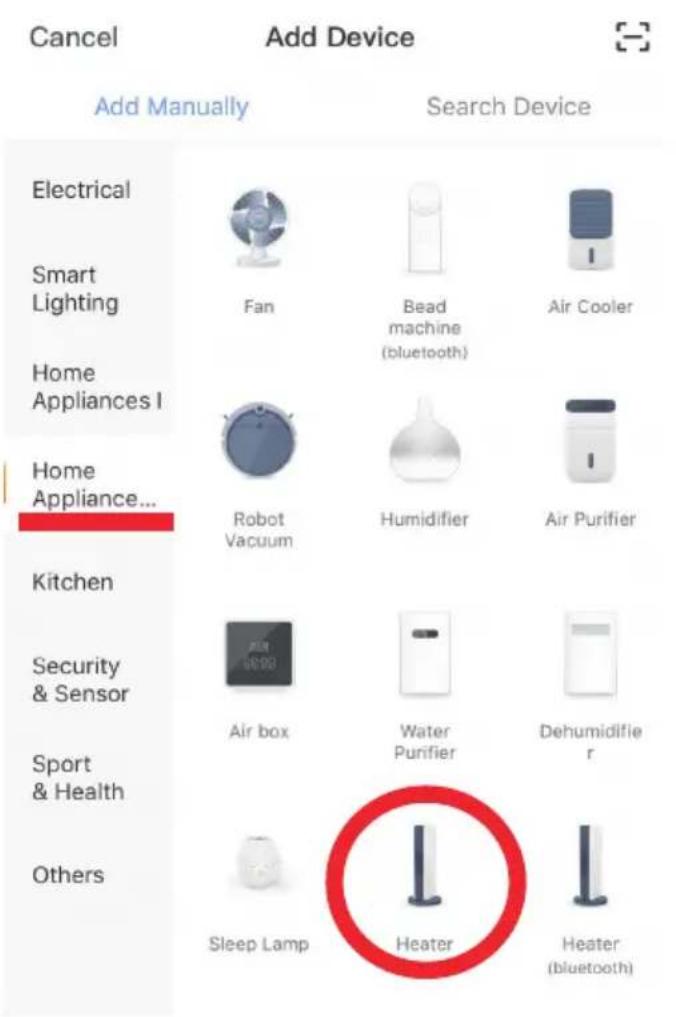

Cancel Add Device Add Manually Search Device Electrical Smart Lighting Fan Bead machine (bluetooth) Air Cooler Home Appliances I Robot Vacuum Humidifier Air Purifier Home Appliance... Kitchen Security & Sensor Air box Water Purifier Dehumidifiie r Sport & Health Others Sleep Lamp Heater Heater (bluetooth)

6 Eigenschaften

Modell Leistung	Größe Montage IP Schutz-			klasse
BAGNO 450 450	W 585 x 1100 Wand IP44

7 Garantie / Entsorgung / Technische Änderung

Garantie

Die Geräte werden vor der Auslieferung genau kontrolliert. Sollte trotzdem einmal ein Mangel an Ihrem Gerät auftreten, wenden Sie sich vertrauensvoll an Ihren Verkäufer. Bitte bringen Sie den Kaufbeleg mit, denn dieser ist für jede Garantieleistung vorzulegen.

Die Garantie beträgt 24 Monaten ab dem Kaufdatum.

Entsorgung

Das Gerät muss fachgerecht entsorgt werden. Das Gerät kann bei jedem Fachhändler kostenlos zur Entsorgung abgegeben werden.

Technische Änderungen

Änderungen in Technik und Design vorbehalten. Wir haften nicht für technische oder redaktionelle Änderungen oder Auslassungen in diesem Dokument.

CE-Konformitätserklärung

Das Gerät entspricht folgenden Standards

EMC EN 55014-1:2021

EN 55014-2:2021

EN 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021

LVD EN 60335-1:2012/A15:2021

EN 60335-2-30:2009/A12:2020

EN 62233:2008

EMC 2014/30/EU

LVD 2014/35/EU

RoHS 2015/863/EU

RED 2014/53/EU

ENTSORGUNGSHINWEISE FÜR DEN ELEKTRISCHEN TEIL DES PRODUKTS

Gemäss Artikel 26 des Gesetzesvertretenden Dekrets vom 14. März 2014 zur Umsetzung der Richtlinie 2012/19/EG und des Gesetzes vom 4. März 2014 zur Umsetzung der Richtlinie 2011/65/EG zur Verringerung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten und zur Abfallentsorgung.

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder der Verpackung weist darauf hin, dass der die am Ende ihrer Nutzungsdauer anfallen, müssen getrennt von anderen Abfällen gesammelt werden. Der Benutzer muss das Gerät daher am Ende seiner Lebensdauer zu den entsprechenden Sammelstellen bringen. Elektronik- und Elektroschrott sortieren oder an den Händler zurückschicken die Anschaffung von neuen, gleichwertigen Geräten im Eins-zu-Eins-Verfahren. L'adeguata getrennte Sammlung für die anschliessende Inbetriebnahme der Geräte, die dem Recycling zugeführt werden, Behandlung und umweltverträgliche Entsorgung, hilft, eine mögliche negative Auswirkungen auf die Umwelt und die Gesundheit und fördern die Wiederverwendung und/oder das Recycling der Materialien, zu denen sie gehören. komponierte die Ausrüstung. Der Missbrauch dieses Produkts durch den Benutzer führt dazu, dass Anwendung der in den geltenden Rechtsvorschriften vorgesehenen Verwaltungsstrafen. Im Gerät enthaltene Akkus oder Batterien sind getrennt zu entsorgen. in den entsprechenden Behältern für die Sammlung von Alt-batterien.

ENTSORGUNG VON BATTERIEN UND AKKUMULATOREN

Gemäss der Gesetzesverordnung 188 vom 20. November 2008 zur Umsetzung der Richtlinie 2006/66/EG über Batterien, Akkumulatoren und verwandte Abfälle weist das Symbol der durchgestrichenen Mülltonne auf der Batterie darauf hin, dass es verboten ist, Altbatterien im Hausmüll zu entsorgen.

Batterien und Akkus enthalten stark umweltbelastende Stoffe. Der Benutzer ist verpflichtet, Altbatterien an den Sammelstellen in der Gemeinde oder in den entsprechenden Behältern zu entsorgen. Der Service ist kostenlos. Auf diese Weise werden die gesetzlichen Anforderungen eingehalten und die Umwelt geschont. Die Symbole zur Kennzeichnung gefährlicher Stoffe, die in Batterien enthalten sein können und der Batterien, sind wie folgt: Hg= Quecksilber, Cd= Cadmium, Pb= Blei.
