BEDIENUNGSANLEITUNG KGU643723Z ELECTROLUX

DE Benutzerinformation | Kochfeld 41

Willkommen bei Electrolux! Danke, dass Sie sich für unser Gerät entschieden haben.

Um Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten:

www.electrolux.com/support

Änderungen vorbehalten.

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE.... 41
2. SICHERHEITSANWEISUNGEN 44
3. MONTAGE......47
4. GERÄTEBESCHREIBUNG....51
5. TÄGLICHER GEBRAUCH.... 52
6. TIPPS UND HINWEISE.... 53
7. REINIGUNG UND PFLEGE....55
8. FEHLERSUCHE....57
9. TECHNISCHE DATEN....59
10. ENERGIEEFFIZIENZ....60
11. UMWELTTIPPS....61

1. ⚠SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung.

Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht

ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.
• Dieses Gerät ist nur für den häuslichen Gebrauch im Haushalt in Innenräumen konzipiert.
• Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.
• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
• WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann ggf. zu einem Brand führen.
• Verwenden Sie niemals Wasser, um das Kochfeuer zu löschen. Schalten Sie das Gerät aus und löschen Sie Flammen beispielsweise mit einer Löschdecke oder einem Deckel.

- WARNUNG: Das Gerät darf nicht durch ein externes Schaltgerät, wie eine Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der von einem Programm regelmäßig ein- und ausgeschaltet wird.

- ACHTUNG: Der Garvorgang muss überwacht werden Ein kurzer Garvorgang muss kontinuierlich überwacht werden.

- WARNUNG: Brandgefahr: Lagern Sie keine Gegenstände auf den Kochflächen.

- Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf die Oberfläche des Kochfelds gelegt werden, da diese heiß werden können.

- Verwenden Sie das Gerät nicht, bevor es in den Einbauschrank gesetzt wird.

- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.

- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer ähnlich qualifizierten Person zur Vermeidung einer Gefahrenquelle ersetzt werden.

- Ist das Gerät direkt an die Stromversorgung angeschlossen, wird ein allpoliger Netztrennschalter mit einem Kontaktabstand benötigt. Vollständige Trennung unter Beachtung der in der Überspannungskategorie III aufgeführten Bedingungen muss gewährleistet sein. Das Erdungskabel ist davon ausgenommen.

- Wenn Sie das Netzkabel verlegen, achten Sie darauf, dass es keinen direkten Kontakt mit Teilen hat (z. B. mit Isolierschläuchen), die Temperaturen erreichen können, die mehr als 50 °C über der Raumtemperatur liegen.

- WARNUNG: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von ihm in der Bedienungsanleitung als geeignet empfohlene Schutzabdeckungen oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.

2. SICHERHEITSANWEISUNGEN

Dieses Gerät ist für folgende Märkte

geeignet: IT

2.1 Montage

WARNUNG!

Nur eine qualifizierte Fachkraft darf die Montage des Geräts vornehmen.

WARNUNG!

Andernfalls besteht Verletzungsgefahr und das Gerät könnte beschädigt werden.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
  • Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
• Dichten Sie die Ausschnittskanten des Schranks mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
• Der Boden des Geräts kann heiß werden. Bringen Sie eine feuerfeste Trennplatte unter dem Gerät an, damit der Boden nicht zugänglich ist.

2.2 Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sollten von einem qualifizierten Elektriker vorgenommen werden.
• muss das Gerät geerdet werden.
• Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Vergewissern Sie sich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemäße Stromnetzkabel oder Stecker (falls vorhanden) können die Klemme überhitzen.
• Verwenden Sie das richtige Stromnetzkabel.
• Achten Sie darauf, dass sich das Stromnetzkabel nicht verheddert.
• Stellen Sie sicher, dass ein Überspannungsschutz installiert ist.
• Verwenden Sie die Klemme für die Zugentlastung am Kabel.
• Stellen Sie beim Anschluss des Gerätesteckers an eine Steckdose sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, den Netzstecker (falls zutreffend) oder das Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch eines beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.

• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
  • Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

2.3 Gasanschluss

VORSICHT!

Wenn Sie einen Gaszylinder verwenden, stellen Sie ihn immer auf eine flache horizontale Oberfläche (mit dem Gasventil nach oben).

• Alle Gasanschlüsse müssen von einer Fachkraft vorgenommen werden.
• Stellen Sie vor der Installation sicher, dass die örtlichen Verteilungsbedingungen (Art des Gases und Gasdruck) und die Einstellung des Geräts kompatibel sind.
• Stellen Sie sicher, dass die Luft um das Gerät herum zirkulieren kann.
  • Die Angaben zur Gasversorgung befinden sich auf dem Typenschild.
• Das Gerät darf nicht an einen Abzug für Verbrennungsprodukte angeschlossen werden. Das Gerät muss gemäß der aktuell geltenden Installationsbestimmungen angeschlossen werden. Beachten Sie die Anforderungen an eine ausreichende Belüftung.

2.4 Gebrauch

WARNUNG!

Verletzungs-, Verbrennungs- und Stromschlaggefahr.

VORSICHT!

Die Verwendung eines Gaskochgeräts führt zur Entstehung von Wärme, Feuchtigkeit und Verbrennungsprodukten in dem Raum, in dem es installiert ist. Stellen Sie sicher, dass die Küche gut belüftet ist, insbesondere wenn das Gerät in Betrieb ist. Eine längere intensive Nutzung des Geräts kann eine zusätzliche Belüftung erforderlich machen, z. B. eine verstärkte mechanische Belüftung, sofern vorhanden, oder eine zusätzliche Belüftung, um die Verbrennungsprodukte sicher nach außen (in die Außenluft) zu leiten und gleichzeitig für einen Luftaustausch im Raum zu sorgen. Lassen Sie sich vor der Installation der zusätzlichen Belüftung von einer Fachkraft beraten.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Entfernen Sie vor der ersten Inbetriebnahme alle Verpackungen, Kennzeichnungen und Schutzfolien (falls zutreffend).
• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Schalten Sie die Kochzone nach jedem Gebrauch auf „aus“.
• Legen Sie kein Besteck und keine Deckel auf die Kochzonen. Anderenfalls werden sie sehr heiß.
• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Wenn Sie Speisen in heißes Öl legen, kann es spritzen.
• Verwenden Sie keine Aluminiumfolie oder andere Materialien zwischen der Kochfläche und dem Kochgeschirr, sofern

vom Hersteller dieses Geräts nicht anders angegeben.

- Verwenden Sie nur vom Hersteller empfohlenes Zubehör für dieses Gerät.

WARNUNG!

Brand- und Explosionsgefahr.

• Öle und Fette können beim Erhitzen brennbare Dämpfe freisetzen. Halten Sie Flammen oder erhitzte Gegenstände während des Kochens von Fetten und Ölen fern.
  • Die Dämpfe, die sehr heißes Öl freisetzt, können zu einer spontanen Verbrennung führen.
• Gebrauchtes Öl, das Speisereste enthalten kann, kann schon bei einer niedrigeren Temperatur einen Brand verursachen als Öl, das zum ersten Mal verwendet wird.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG!

Risiko von Schäden am Gerät.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
• Lassen Sie Kochgeschirr nicht leerkochen.
• Achten Sie darauf, dass keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Lassen Sie einen Brenner niemals eingeschaltet, wenn sich kein bzw. leeres Kochgeschirr darauf befindet.
• Damit nichts verschüttet wird, sollten Sie nur stabiles Kochgeschirr mit der richtigen Form und einem Durchmesser verwenden, der größer als die Abmessungen der Brenner ist.
• Achten Sie darauf, das Kochgeschirr mittig auf die Brenner zu stellen.
• Verwenden Sie kein großes Kochgeschirr, das über die Kanten des Geräts herausragt. Dies kann zu Schäden an der Arbeitsfläche führen.

• Stellen Sie sicher, dass die Topfgriffe nicht über der Vorderkante des Geräts stehen.

• Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Knopf schnell von der höchsten auf die niedrigste Stufe schalten.

• Stellen Sie keinen Flammendiffusor auf den Brenner.
• Lassen Sie keine säurehaltigen Flüssigkeiten wie Essig, Zitronensaft oder kalklösende Reinigungsmittel mit dem Kochfeld in Berührung kommen. Dies kann zu matten Flecken führen.
• Verfärbungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

2.5 Reinigung und Pflege

WARNUNG!

Entfernen Sie nicht die Tasten, Knöpfe oder Dichtungen vom Bedienfeld. Wasser könnte in das Gerät gelangen und es beschädigen.

• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen.
• Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Verwenden Sie keine Scheuermittel, Scheuerschwämme, scharfe Reinigungsmittel oder Metallgegenstände, sofern nicht anders angegeben.

2.6 Wartung

- Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

2.7 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

- Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer Gemeindeverwaltung.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

• Die externen Gasleitungen flach ausrichten.

3. MONTAGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

3.1 Vor der Montage

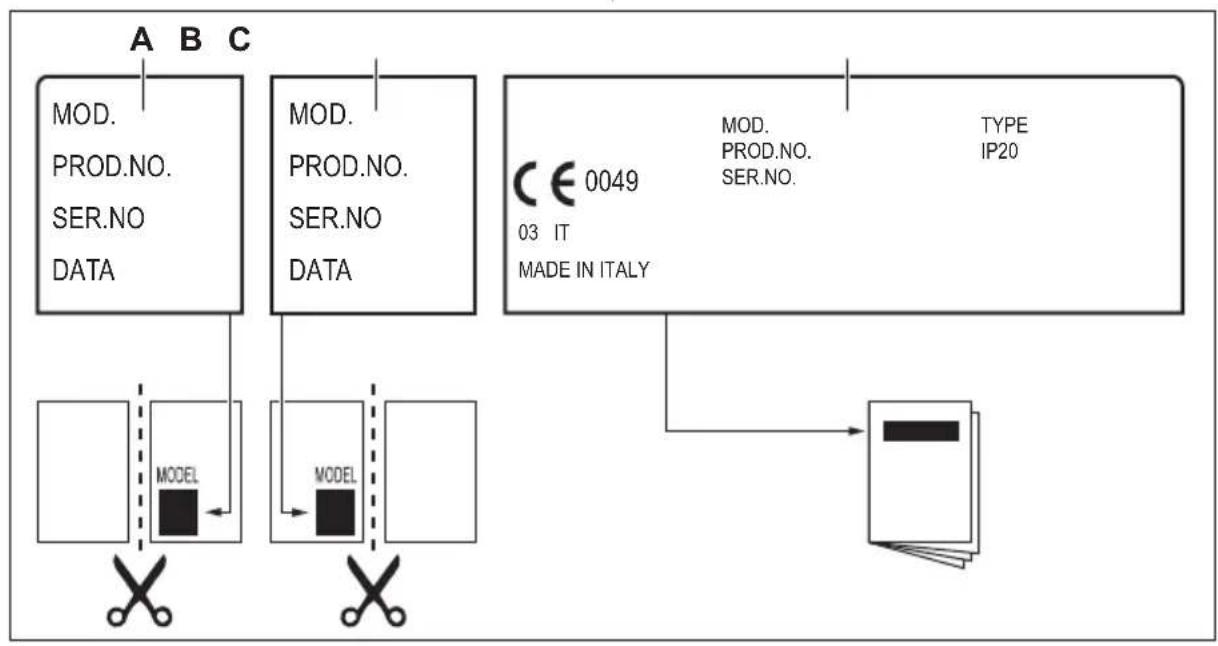

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Modell ......

Produktnummer

(PNC)

Seriènummer ......

3.2 Gasanschluss

WARNUNG!

Die folgenden Anweisungen zur Installation, Wartung und Belüftung müssen von qualifiziertem Personal in Übereinstimmung mit der geltenden Verordnung durchgeführt werden (UNICIG 7129 - 7131). Stellen Sie sicher, dass die Küche gut belüftet ist: Halten Sie natürliche Lüftungsöffnungen offen (mindestens 100 cm²) oder installieren Sie eine mechanische Dunstabzugshaube.

Wählen Sie feste Anschlüsse oder verwenden Sie ein flexibles Rohr aus rostfreiem Stahl, das den geltenden Bestimmungen entspricht. Bei Verwendung flexibler Metallrohre seien Sie vorsichtig, dass sie nicht mit beweglichen Teilen in Kontakt kommen und nicht eingeklemmt werden können. Seien Sie auch vorsichtig, wenn das Kochfeld mit einem Backofen zusammengesetzt wird.

Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht.

Wenn der zugeführte Druck nicht den angegebenen Wert hat, ist es notwendig, einen ordnungsgemäßen Druckregler gemäß der Norm UNI EN 88 zu installieren. Für Flüssiggas (LPG) ist die Verwendung von Druckreglern nur zulässig, wenn sie UNI EN 12864 entsprechen. Das verstellbare Anschlussstück wird an dem Gasanschluss mit einer Gewindemutter G 1/2" befestigt. Die Teile zusammenschrauben, ohne zu viel Kraft anzuwenden, das Anschlussstück in die notwendige Richtung stellen und alles festziehen.

A B C

A. Schaftende mit Mutter
B. Mitgelieferte Unterlegscheibe
C. Mitgelieferter Rohrbogen

Starrer Anschluss:

Führen Sie den Anschluss mit festen Metallrohren (Kupfer mit mechanischem Endstück) aus (UNI-CIG 7129).

Flexibler Anschluss:

Verwenden Sie ein flexibles Edelstahlrohr (UNI-CIG 9891) mit einer maximalen Länge von 2 m.

WARNUNG!

Stellen Sie nach Abschluss der Installation sicher, dass die Dichtung der einzelnen Rohrverbindungsstücke korrekt ist. Verwenden Sie eine Seifenlösung und keine Flamme!

3.3 Austausch der Injektoren

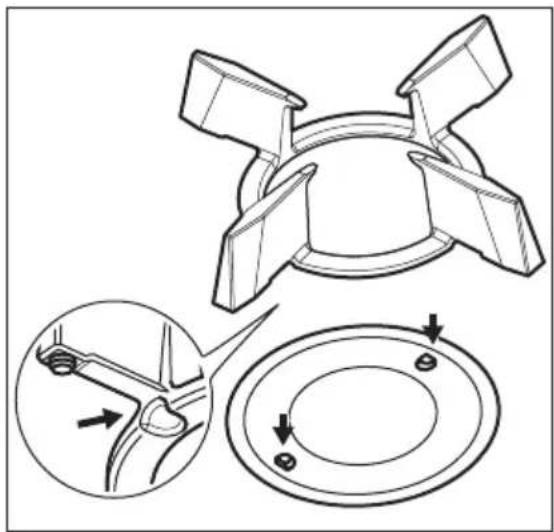

1. Entfernen Sie die Topfträger.

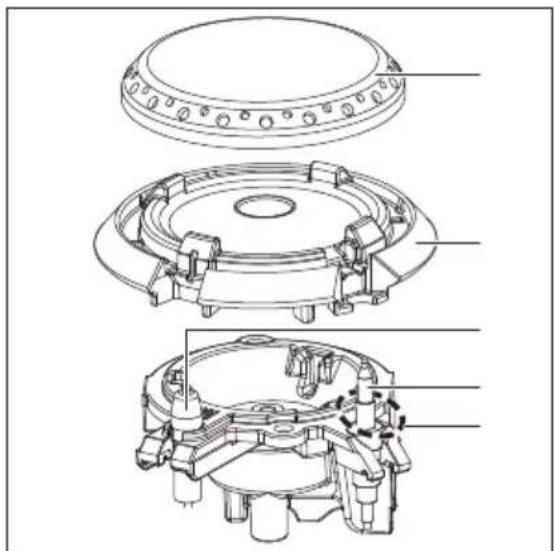

2. Entfernen Sie die Brennerdeckel und die Brennerkronen.
3. Entfernen Sie die Düsen mit einem Steckschlüssel 7 und ersetzen Sie sie durch für die verwendete Gasart geeignete Düsen (siehe Tabelle im Abschnitt „Technische Daten“).
4. Bringen Sie die Teile an. Führen Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus.
5. Bringen Sie den Aufkleber mit der neuen Gasart in der Nähe der Gasversorgungsleitung an. Das Etikett ist im Lieferumfang des Geräts enthalten. Wenn der Gasdruck der Gasversorgung schwankt oder nicht dem erforderlichen Druckwert entspricht, muss ein geeigneter Druckregler im Gaszufuhrrohr montiert werden.

3.4 Anpassung des Mindestniveaus

Einstellen der Mindeststufe der Brenner:

1. Zünden Sie den Brenner.
2. Drehen Sie den Einstellknopf auf die Mindeststufe.

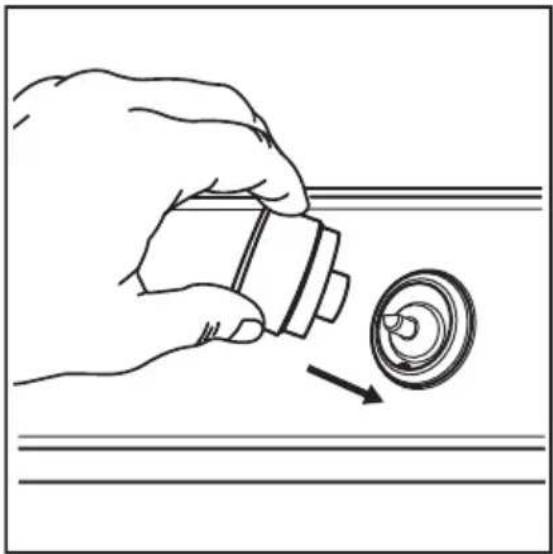

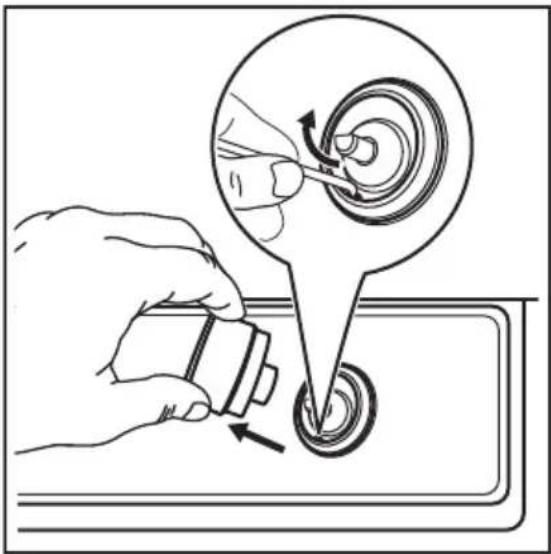

3. Entfernen Sie den Knopf und die Dichtung.

Achten Sie darauf, dass die Dichtung nicht beschädigt wird. Entfernen Sie sie nicht mit einem scharfen Werkzeug.

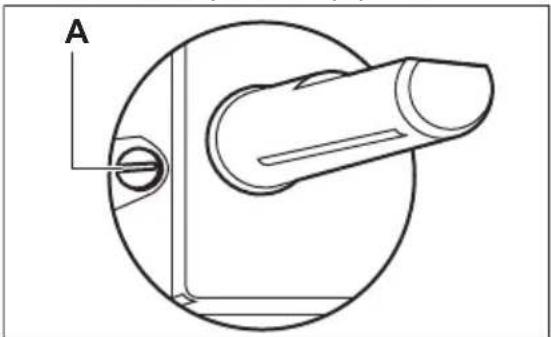

1. Stellen Sie mit einem kleinen Schraubendreher die Bypass-Schraubenposition (A) ein.

• Von Erdgas G20 20 mbar auf Flüssiggas, ziehen Sie die Bypass-Schraube bis zum Anschlag an.
- Von Flüssiggas auf Erdgas G20 20 mbar, drehen Sie die Bypass-Schraube ca. 1/4 Umdrehung.

1. Bringen Sie die Dichtung und den Knopf wieder an.

Achten Sie darauf, die Dichtung genau in der Originalposition einzusetzen.

WARNUNG!

Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Knopf schnell von der höchsten auf die niedrigste Stufe schalten.

3.5 Elektrischer Anschluss

• Stellen Sie sicher, dass die Nennspannung und der Leistungstyp auf dem Typenschild mit der Spannung und der Leistung der lokalen Stromversorgung übereinstimmen.
• Dieses Gerät wird nur mit einem Netzkabel geliefert. Es muss mit einem korrekten Stecker geliefert werden, der die Last halten kann, die auf dem Typenschild genannt ist. Stellen Sie sicher, dass Sie den Stecker in eine geeignete Steckdose einstecken.
• Verwenden Sie immer eine korrekt installierte Schutzkontaktsteckdose.
• Stellen Sie sicher, dass der Netzstecker nach der Aufstellung des Geräts noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, um das Gerät von der Spannungsversorgung zu trennen. Ziehen Sie immer am Netzstecker.
• Es besteht Brandgefahr, wenn das Gerät mit einem Verlängerungskabel, einem Adapter oder einer Mehrfachverbindung

verbunden ist. Stellen Sie sicher, dass der Erdungsanschluss den Normen und Vorschriften entspricht.

- Das Netzkabel darf nicht auf eine Temperatur von über 90 °C erhitzt werden.

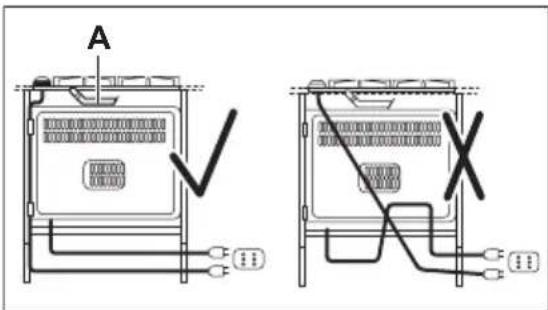

Um den Kontakt zwischen dem Kabel und dem Gerät unter dem Kochfeld zu vermeiden, verwenden Sie die Klemmen an der Seite des Schranks.

A X

A. Festes Kupferrohr oder flexibles Edelstahlrohr

3.6 Anschlusskabel

Ersetzen Sie das Netzkabel ausschließlich durch das Spezialkabel oder ein gleichwertiges. Der Kabeltyp ist: H03V2V2-F T90.

Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Betriebstemperatur geeignet ist. Der gelbe / grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. schwarze) Phasenleiter sein.

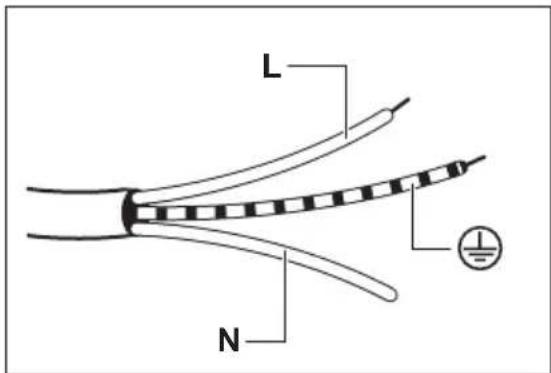

L N

1. Schließen Sie das grün-gelbe Kabel (Erde) an die Klemme an, die mit dem
   Buchstaben „E“, dem Erdungssymbol oder mit den Farben grün und gelb gekennzeichnet ist.

1. Schließen Sie das blaue Kabel (Nullleiter) an die Klemme an, die mit dem

Buchstaben „N“ oder mit der Farbe blau gekennzeichnet ist.

1. Schließen Sie das braune (stromführende) Kabel an die Klemme an, die mit dem Buchstaben „L“ gekennzeichnet ist. Es muss stets an die Netzphase angeschlossen werden.

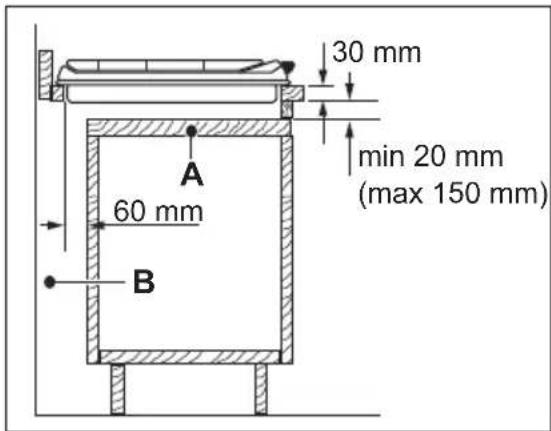

3.7 Aufbau

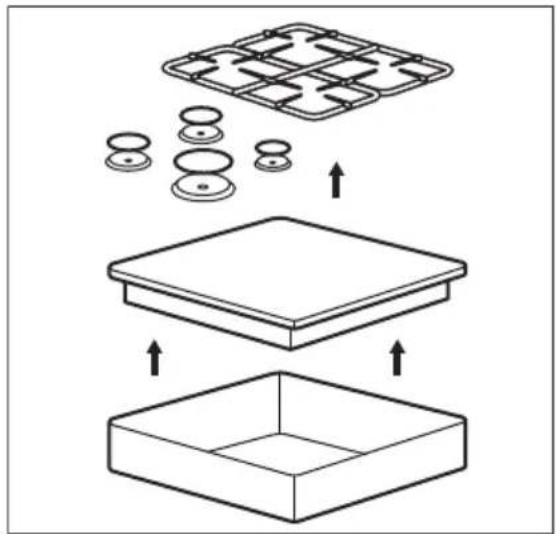

AUFLIEGENDE MONTAGE

1.

Montieren Sie das Gerät nur auf einer flachen Arbeitsplatte.

3.8 Montage des Kochfelds unter der Dunstabzugshaube

Wird das Kochfeld unter einer Abzugshaube montiert, sehen Sie in der Montageanleitung der Abzugshaube nach, welcher Mindestabstand zwischen den Geräten eingehalten werden muss.

3.9 Einsatzmöglichkeiten

Das unter dem Kochfeld angebrachte Bedienfeld muss leicht entfernt werden

4. GERÄTEBESCHREIBUNG

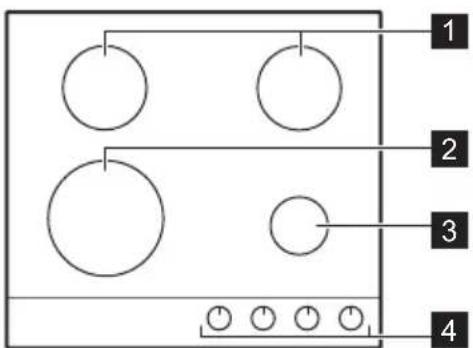

4.1 Anordnung der Kochflächen

1 2 3 4

1 Normalbrenner
2 Ultraschneller Brenner
3 Hilfsbrenner
4 Einstellknöpfe

können und einfach zugänglich sein, falls ein Eingriff des Kundendiensts erforderlich ist.

Küchenschrank mit Tür

30 mm min 20 mm (max 150 mm) A 60 mm B

A. Entfernbare Platte
B. Raum für Anschlüsse

Küchenschrank mit Backofen

Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Küchenschrank entfernen lassen.

4.2 Einstellknopf

Symbol Beschreibung
	Keine Gaszufuhr/Aus-Position
	Zündstellung/maximale Gaszu-fuhr
1	minimale Gaszufuhr
1 - 9 Leistungsstufen

5. TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

5.1 Übersicht Brenner

5.2 Zünden des Brenners

Zünden Sie den Brenner immer, bevor Sie das Kochgeschirr aufsetzen.

WARNUNG!

Zünden Sie den Brenner nicht, wenn der Flammenverteiler entfernt ist.

WARNUNG!

Seien Sie bei der Verwendung von offenem Feuer in der Küche sehr vorsichtig. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen beim Umgang mit offenem Feuer keinerlei Haftung.

1. Drücken Sie den Einstellknopf nach unten und drehen Sie ihn gegen den

Uhrzeigersinn auf die höchste Gasstufe (☆).

1. Halten Sie den Einstellknopf bis zu 10 Sekunden lang gedrückt. Dadurch wird das Thermoelement erwärmt. Andernfalls wird die Gaszufuhr unterbrochen.
2. Stellen Sie die Flamme ein, nachdem sie regulär brennt.

Wenn der Brenner nach einigen Versuchen nicht zündet, überprüfen Sie, ob die Brennerkrone und der zugehörige Brennerdeckel korrekt sitzen.

WARNUNG!

Halten Sie den Einstellknopf nicht länger als 15 Sekunden gedrückt. Sollte der Brenner nach 15 Sekunden nicht zünden, lassen Sie den Einstellknopf los, drehen Sie ihn in die Aus-Position und versuchen Sie, den Brenner nach mindestens einer Minute erneut zu zünden.

VORSICHT!

Wenn Sie den Brenner nicht mit Strom zünden können, zünden Sie den Brenner mit einer Flamme. Drehen Sie den Einstellknopf gegen den Uhrzeigersinn auf die höchste Gasstufe und drücken Sie ihn herunter. Halten Sie den Einstellknopf mindestens 10 Sekunden lang gedrückt, um das Thermoelement aufzuwärmen.

Erlischt der Brenner versehentlich, drehen Sie den Einstellknopf in die Aus-Position und versuchen Sie, den Brenner nach mindestens 1 Minute erneut zu zünden.

Der Funkengenerator kann sich nach der Installation oder nach einem Stromausfall automatisch einschalten. Das ist normal.

Das Kochfeld ist mit StepPower ausgestattet. Mit dieser Funktion können Sie die Leistung genauer von 9 - 1 einstellen.

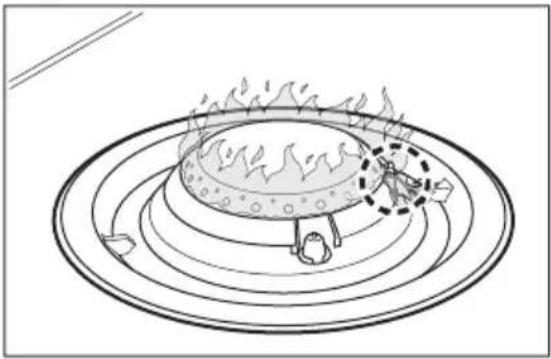

Zündflamme

Die Flamme, die das Thermoelement umgibt, ist eine Zündflamme. Sie verhindert ein unerwartetes Herunterfahren.

5.3 Abschalten des Brenners

Drehen Sie zum Abschalten des Brenners den Knopf in die Aus-Position ●.

WARNUNG!

Bevor Sie das Kochgeschirr vom Brenner nehmen, drehen Sie die Flamme herunter oder drehen Sie sie ganz ab.

6. TIPPS UND HINWEISE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

6.1 Kochgeschirr

VORSICHT!

Verwenden Sie kein Kochgeschirr aus Gusseisen, Ton oder Steingut und kein Grillzubehör oder Sandwichplatten. Der Edelstahl kann anlaufen, wenn er zu stark erhitzt wird.

WARNUNG!

Stellen Sie die gleiche Pfanne nicht auf zwei Brenner.

WARNUNG!

Stellen Sie keine beschädigten Töpfe oder solche, die nicht standfest sind, auf den Brenner, um ein Verschütten und Verletzungen zu vermeiden.

VORSICHT!

Achten Sie darauf, dass sich die Topfböden nicht zu nahe am Einstellknopf befinden, da anderenfalls die Flamme den Einstellknopf erhitzen könnte.

VORSICHT!

Stellen Sie sicher, dass die Topfgriffe nicht über der Vorderkante des Kochfelds stehen.

VORSICHT!

Stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer größeren Stabilität die Töpfe mittig auf den Brenner.

6.2 Durchmesser des Kochgeschirrs

VORSICHT!

Verwenden Sie Kochgeschirr mit Durchmessern, die der Größe der Brenner entsprechen.

Brenner Durchmesserdes Kochgeschirrs (mm)

Ultra schnell 200 - 260

Normalbrenner (hinten links) 160 - 220

Normalbrenner (hinten rechts) 160 - 240

Brenner Durchmesser	des Kochgeschirrs (mm)
Hilfsbrenner 120 - 220

6.3 Empfohlene Rezepte

Speisekategorien Rezepte Brenner-Typ Leistungsstufe			der Aufheizphase 1)	Leistungsstufe der Kochphase
Soßen - Dressings	Béchamel Klein - 1-3
	Tomatensoße Klein 2-4 1-2
Pasta - Reis - andere Getreidesorten	Pilzreis Groß - 6-8
	Couscous Groß 4-6 1-4
	Spaghetti Groß - 7-9
	Ravioli Groß - 7-9
Suppe - Hülsenfrüchte	Gemüsesuppe	Mittel	- 6-9
	Pilz- und Kartoffelsuppe	Mittel	- 6-9
	Fischsuppe	Groß - 1-2
Fleisch	Rinderhackfleischbällchen	Groß 3-6 1-3
	Schweinebratenfilet	Groß 7-9 4-6
	Rindfleisch - Burger - Gratin	Mittel	7-9 3-6
Fisch	Tintenfisch mit Erbsen	Groß - 1-3
	Gebratenes Thunfischsteak	Groß 7-9 4-6
Gemüse	Pilze mit Gewürzen	Mittel	- 5-8
	Caponata mit Gemüse	Groß 4-6 1-4
	Salzkartoffeln	Mittel	- 7-9
	Tiefkühl-Spinat mit Butter	Groß - 1-3
Frittierte Speisen	Pommes frites	Groß - 8-9
	Donuts	Groß 6-8 1
Speisekategorien Rezepte Brenner-Typ Leistungsstufe		der Aufheizphase 1)	Leistungsstufe der Kochphase
In der Pfanne zubereitete Snacks	Rösten von Nüssen Groß 7-9 4-6
	Croutons aus Brot und Eskariol	Groß 7-9 4-6
	Pfannkuchen Mittel 7-9 2-5
Süßspeisen	Karamell Klein - 1-3
	Pudding Klein - 2-4
	Panna Cotta Klein - 3-6

1) Nützlich, um eine optimale Kochbedingung zu erreichen.

Alle Rezepte für ca. 4 Portionen. Die in der Kochtabelle vorgeschlagenen

Einstellungen dienen nur als Richtwert und müssen je nach Rohzustand, Gewicht und Qualität der Lebensmittel sowie je nach der verwendeten Gasart und dem verwendeteten Kochgeschirrmaterial angepasst werden.

7. REINIGUNG UND PFLEGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

7.1 Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.
• Verwenden Sie stets Kochgeschirr mit sauberen Böden.
• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.
• Reinigen Sie Edelstahlteile mit Wasser und trocknen Sie sie mit einem weichen Lappen ab.
• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.

Sie können die Brennerkrone in einem Geschirrspüler waschen.

VORSICHT!

Reinigen Sie die Brennerkrone nicht mit Scheuermitteln, scheuernden Reinigungsschwämmchen, Lösungsmitteln oder Metallgegenständen. Die Brennerkrone kann sich verfärben.

7.2 Topfträger

Die Topfträger sind nicht spülmaschinenfest. Sie müssen von Hand gereinigt werden.

1. Entfernen Sie die Topfträger, um die Reinigung des Kochfelds zu erleichtern.

Seien Sie beim Wiederaufsetzen der Topfträger vorsichtig, um Beschädigungen der Oberseite des Kochfelds zu vermeiden.

1. Wenn Sie die Topfträger von Hand spülen und trocknen, seien Sie vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen können. Entfernen Sie hartnäckige Flecken ggf. mit einer Reinigungspaste.
2. Vergewissern Sie sich, dass Sie die Topfträger nach der Reinigung wieder ordnungsgemäß eingesetzt haben.
3. Damit der Brenner korrekt funktioniert, stellen Sie sicher, dass sich die Arme der Topfträger in der Mitte der Brenner befinden.

7.3 Entfernen und Einsetzen der Topfträger

Vergewissern Sie sich nach der Reinigung des Kochfelds, dass sich die Topfträger in der richtigen Position befinden. Vergewissern Sie sich zum korrekten Einsetzen des Topfträgers, Vergewissern Sie sich, dass die Arme durch die Griffe im Brennerfuß passen, wie in der Abbildung gezeigt. Auf diese Weise sitzt der Topfträger fest und sicher.

7.4 Reinigen der Kochfelds

- Sofort entfernen: Geschmolzenen Kunststoff, Plastikfolie, Salz, Zucker und Lebensmittel mit Zucker, sonst kann der Schmutz das Kochfeld beschädigen.

Achten Sie darauf, dass sich niemand Verbrennungen zuzieht.

• Entfernen, wenn das Kochfeld ausreichend abgekühlt ist: Tomate, Ketchup, Mayonnaise, Senf, Kalkringe, Wasserringe, Fettflecken, glänzende metallische Verfärbung. Reinigen Sie das Kochfeld mit einem feuchten Tuch und einem nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.
• Reinigen Sie die emaillierten Teile, die Brennerdeckel und Brennerkronen mit warmem Seifenwasser und trocknen Sie diese sorgfältig ab, bevor Sie sie wieder einsetzen.

Leicht zu reinigende Beschichtung

• Entfernen Sie zum Reinigen des Kochfelds Speisereste von der Oberfläche.
• Reinigen Sie das Kochfeld mit warmem Wasser und einem nicht scheuernden Reinigungsmittel.
• Um eingebrannte Speisereste, Fett und hartnäckige Flecken zu entfernen, weichen Sie diese vor der Reinigung einige Minuten mit etwas mildem Reinigungsmittel ein.
• Um das Kochfeld nach der Reinigung zu trocknen, wischen Sie es mit einem weichen Lappen oder Fensterleder mit horizontalen Bewegungen ab.
• Benutzen Sie für die tägliche Reinigung der leicht zu reinigenden Oberfläche einen mit Wasser oder Glasreiniger befeuchteten weichen Lappen. Es wird nicht empfohlen, Papiertücher zu verwenden, da diese Streifen auf der Oberfläche hinterlassen können.
• Verwenden Sie keine Reinigungsmittel, die ätzende Chemikalien enthalten (wie Chloride), reinigen Sie die Oberfläche nicht mit Desinfektionsmitteln, Fleck- oder Rostentfernern und Tauchreinigern.

WARNUNG!

Scharfe Reinigungsmittel und hartes Wasser können Flecken auf der Edelstahloberfläche hinterlassen.

WARNUNG!

Scheuermittel und Schwämme mit Schleifmitteln können Kratzer auf der Edelstahloberfläche verursachen.

7.5 Reinigen der Flammenverteiler

Die Flammenverteiler können Sie im Geschirrspüler reinigen.

WARNUNG!

Lassen Sie die Flammenverteiler vor dem Reinigen abkühlen.

Leicht verschmutzt:

Reinigen Sie den Flammenverteiler mit warmem Wasser und Spülmittel und trocknen Sie ihn mit einem weichen Tuch ab.

Mäßig verschmutzt:

Verwenden Sie den Geschirrspüler. Legen Sie den Flammenverteiler flach und mit der Oberseite nach oben auf die untere Ablage.

Stark verschmutzt:

Reinigen Sie den Flammenverteiler mit warmem Wasser und Spülmittel und im Geschirrspüler. Sind immer noch Flecken zu sehen, reinigen Sie die Oberseite des Flammenverteilers mit einem Grillreiniger und dann erneut im Geschirrspüler.

Verwenden Sie zur Reinigung der Löcher im Flammenverteiler einen Zahnstocher.

7.6 Reinigen der Zündkerze

Diese Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode. Halten Sie zur Vermeidung von Zündschwierigkeiten diese Bauteile immer sauber; kontrollieren Sie außerdem, ob die Düsen der Brennerkrone verstopft sind.

7.7 Regelmäßige Wartung

Lassen Sie regelmäßig vom Ihrem autorisierten Kundendienst den Zustand des Gasversorgungsrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

8. FEHLERSUCHE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

8.1 Was zu tun ist, wenn ...

Störung Mögliche Ursache Problemehebung
Es wird kein Funke erzeugt, wenn Sie den Funkenerzeuger betätigen.	Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung angeschlossen.	Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Spannungsversorgung angeschlossen ist.
Die Sicherung ist durchgebrannt. Vergewissern Sie sich, dass die Sicherung die Ursache für die Störung ist. Brennt die Sicherung wiederholt durch, wenden Sie sich an eine qualifizierte Elektrofachkraft.
Brennerdeckel und Brennerkrone sind falsch eingesetzt.		Setzen Sie Brennerdeckel und Brennerkrone richtig ein.
Der Flammenverteiler ist falsch eingesetzt.		Setzen Sie den Flammenverteiler richtig ein.

Störung Mögliche Ursache Problembehebung

Die Flamme erlischt sofort nach der Zündung.	Das Thermoelement wird nicht ausreichend aufgeheizt.	Halten Sie den Knopf nach dem Entzünden mindestens 10 Sekunden gedrückt.
Der Flammenring ist uneben. Die Brennerhaube ist mit Speiseresten verstopft.		Vergewissern Sie sich, dass der Injektor nicht blockiert und die Brennerkrone sauber ist.

8.2 Wenn Sie keine Lösung finden ...

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst. Geben Sie die Daten auf dem Typenschild an. Vergewissern Sie sich, dass Sie das Kochfeld richtig bedient haben. Wenn die Wartung von einem Servicetechniker oder einem Händler nicht kostenlos erfolgt, ist

auch während der Garantiezeit eine Gebühr zu entrichten. Die Informationen über Garantiezeitraum und autorisierte Kundendienststellen finden Sie in der Garantiebroschüre.

8.3 Im Zubehörbeutel mitgelieferte Aufkleber

Bringen Sie die Aufkleber, wie unten gezeigt, an:

A. Kleben Sie ihn auf die Garantiekarte und verschicken Sie diesen Teil (falls vorhanden).
B. Kleben Sie ihn auf die Garantiekarte und behalten Sie diesen Teil (falls vorhanden).

C. Kleben Sie ihn auf die Gebrauchsanleitung.

9. TECHNISCHE DATEN

9.1 Abmessungen des Kochfelds

Breite 595 mm

Tiefe 525 mm

9.2 Bypass-Durchmesser

BRENNER ∅ BYPASS 1/100 mm

Ultra schnell 57

Normalbrenner 32

Hilfsbrenner 28

9.3 Sonstige technische Daten

Gas - Original: G20 (2H) 20 mbar 8,75 kW

GESAMTLEISTUNG: Gas - Ersatz: G30 (3+) 28-30 mbar 585 g/h

G31 (3+) 37 mbar 575 g/h

Netzanschluss: 220 - 240 V \~ 50 - 60 Hz

Gerätekategorie: II2H3+

Gasanschluss: G 1/2"

Geräteklasse: 3

9.4 Gasbrenner für ERDGAS G20 20 mbar

BRENNER NORMALLEISTUNGkW		MINIMALE LEISTUNGkW	INJEKTORMARKE
Ultra schnell	3,85	1,4	151
Normalbrenner	1,9	0,45	103x
Hilfsbrenner	1,1	0,33	79x

9.5 Gasbrenner für LPG G30/G31 28-30/37 mbar

BRENNER	NORMALE LEISTUNG kW	MINIMALE LEISTUNG kW	INJEKTOR-MARKE	NOMINALER GASFLUSS g/h
				G30 28-30 mbar	G31 37 mbar
Ultra schnell	3,3	1,75	90x	240	236

BRENNER NORMALE LEISTUNG kW	MINIMALE LEISTUNG kW	INJEKTOR-MARKE	NOMINALER GASFLUSS g/h
			G30 28-30 mbar	G31 37 mbar
Normalbrenner 1,85 0,55 67 134 132
Hilfsbrenner 1,05 0,45 52 76 75

10. ENERGIEEFFIZIENZ

10.1 Produktinformationen gemäß EU-Ökodesign-Vorschriften

Modellbezeichnung KGU643723Z
Kochfeldtyp Einbau-Kochfeld
Anzahl der Gasbrenner 4
Energieeffizienz pro Gasbrenner (EE gas burner)	Hinten links – Normalbrenner 61,0 %
	Hinten rechts – Normalbrenner 60,1 %
	Vorne rechts – Hilfsbrenner nicht zutreffend
	Vorne links – Ultraschnell 51,7 %
Energieeffizienz für das Gaskochfeld (EE gas hob)	57,6 %

EN 30-2-1: Haushaltskochgeräte, die Gas verbrennen - Teil 2-1: Rationaler Energieverbrauch - Allgemein

10.2 Energiesparend

• Vergewissern Sie sich vor Gebrauch, dass die Brenner und Topfträger korrekt montiert sind.
• Verwenden Sie Kochgeschirr mit Durchmessern, die der Größe der Brenner entsprechen.
• Platzieren Sie den Topf mittig auf dem Brenner.

• Wenn Sie Wasser erhitzen, verwenden Sie nur die Menge, die Sie benötigen.

• Legen Sie nach Möglichkeit immer Deckel auf das Kochgeschirr.

• Wenn die Flüssigkeit zu sieden beginnt, drehen Sie die Flamme so weit herunter, dass die Flüssigkeit kaum noch köchelt.
• Wenn möglich, verwenden Sie einen Schnellkochtopf. Beachten Sie die entsprechende Bedienungsanleitung.

10.3 Produktinformationen für Stromverbrauch und maximale Zeit bis zum Erreichen des entsprechenden Energiesparmodus

Energieverbrauch im Aus-Zustand	0.3 W
Maximale Zeit, die das Gerät benötigt, um automatisch den entsprechenden Energiesparmodus zu erreichen	2 Min

11. UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem

Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland
