BEDIENUNGSANLEITUNG PIP30012FBK NEDIS

Power Inverter (300 Watt)

Pure Sine Wave

PIP30012FBK

Wechselrichter (300 Watt)

Weitere Informationen finden Sie in der erweiterten Anleitung online: ned.is/pip30012fbk

Bestimmungsgemäße Verwendung

Dieses Produkt ist ein Wechselrichter zur Umwandlung von 12 V DC in 230 V AC.

Verwenden Sie dieses Produkt nur in Verbindung mit Geräten der Klasse II.

Verwenden Sie dieses Produkt nicht mit:

• Geräte, die die Nennleistung des Wechselrichters überschreiten.
• Geräte mit kapazitiven und wahrnehmbaren Lasten wie Klimaanlagen, Hochleistungsbohrmaschinen, Kühlschränke, Mikrowellenherde oder Mixer.
• Geräte, die strenge Anforderungen an die Stromversorgung stellen, wie z. B. Präzisionsmessgeräte.

Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.

Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäße Funktionalität haben.

Das Produkt ist nicht für den professionellen Einsatz gedacht.

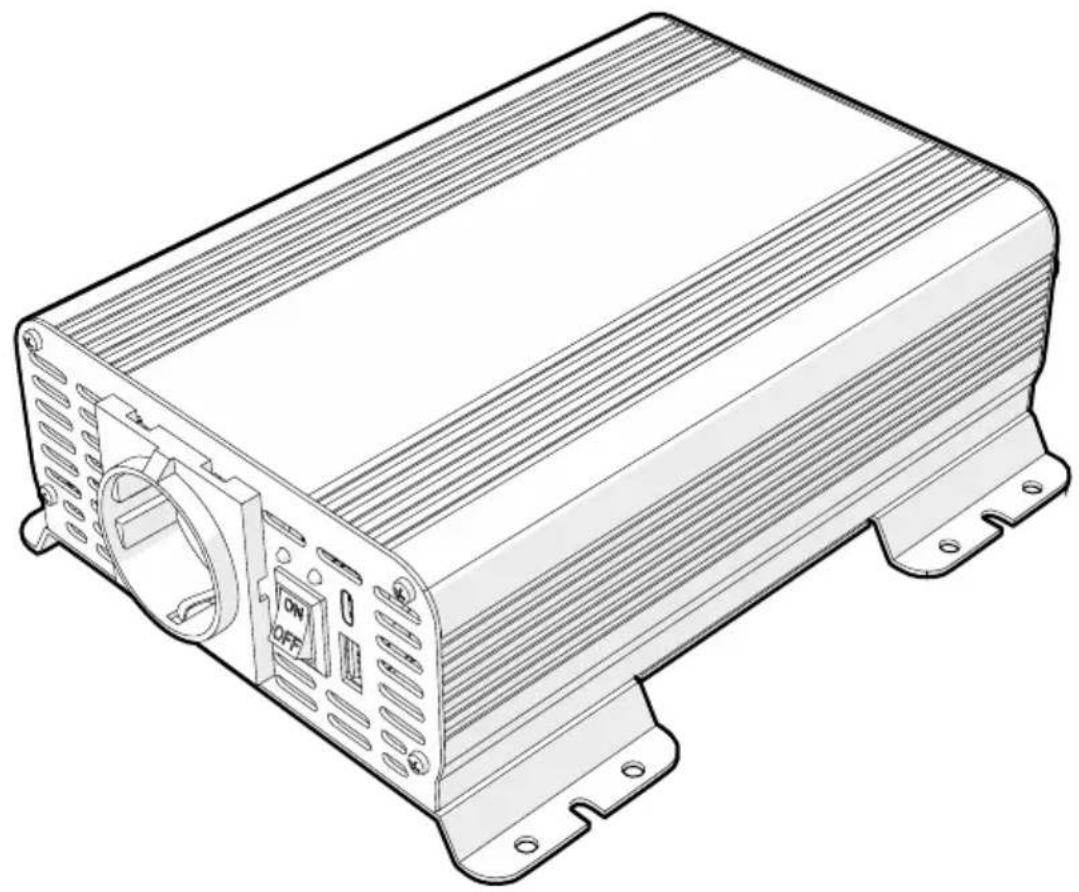

Hauptbestandteile (Abbildung A)

1 Wechselrichter
2 Stromkabel

Hauptbestandteile (Abbildung B)

1 Kabelanschluss +
2 Kabelanschluss -
3 Boden
4 Stromanschluss
5 Betriebsanzeige-LED

6 Ein/Aus-Schalter
7 Störungsanzeige-LED
8 USB Anschluss
9 USB-C Anschluss

Sicherheitshinweise

WARNUNG

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie die Verpackung und dieses Dokument zum späteren Nachschlagen auf.
• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.
• Stellen Sie das Gerät nicht in der Nähe von brennbaren Materialien auf.
• Stellen Sie das Produkt nicht an Orten mit hohen Temperaturen oder direkter Sonneneinstrahlung auf.
• Decken Sie die Lüftungsöffnungen des Geräts nicht ab und versperren Sie sie nicht.
• Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten.
• Setzen Sie das Produkt nicht Wasser, Regen, Feuchtigkeit oder hoher Luftfeuchtigkeit aus.
• Betreiben Sie das Gerät nicht in der Nähe von brennbarem Gas oder offenem Feuer.
• Betreiben Sie keine Geräte, die Strom in den Wechselrichter zurückspeisen können.
• Öffnen Sie das Produkt nicht. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren.
• Trennen Sie das Produkt vor der Reinigung von der Stromversorgung.
• Trennen Sie das Produkt vor Wartungsarbeiten und beim Austausch von Teilen von der Stromversorgung.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Lassen Sie Kinder nicht mit dem Verpackungsmaterial spielen. Halten Sie das Verpackungsmaterial stets außer Reichweite von Kindern.
• Halten Sie das Stromkabel und das Produkt von üblichen Laufwegen fern.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Verwenden Sie zur Reinigung des Produkts keine aggressiven chemischen Reinigungsmittel.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.

Montage des Wechselrichters

Håten Sie einen Abstand von mindestens 50 cm zur Wand von den Lüftern auf der Rückseite des Wechselrichters ein.

1. Halten Sie den Wechselrichter in der gewünschten Position.
2. Markieren Sie vier Löcher mit einem Bleistift und verwenden Sie den Wechselrichter als Schablone.
3. Bohren Sie die Löcher mit einer Bohrmaschine und einem Bohrer.
4. Montieren Sie den Wechselrichter mit Schrauben an der gewünschten Stelle.

Anschließen des Wechselrichters (Bild C)

Tragen Sie beim Verlegen der Stromkabel Schutzhandschuhe. Varkwenden Sie für die Installation der Stromkabel Werkzeuge mit isolierten Griffen.

1. Schließen Sie die Stromkabel A 2 an die Kabelklemmen auf der Rückseite des Wechselrichters B 1 B 2.
2. Schließen Sie das andere Ende der Stromkabel an ein 12 V-Batteriesystem. Anten Sie darauf, dass die Polarität mit der Polarität der Batterie übereinstimmt.

Einschalten eines Steckdosengeräts

Stellen Sie sicher, dass das Zielgerät ausgeschaltet ist, bevor Sie es anschließen.

1. Stecken Sie den Netzstecker eines Zielgerätes in die Steckdose

1. Stellen Sie den Netzschalter B 6 auf ON.

Die Betriebsanzeige-LED B 5 schaltet sich ein.

Beinsten Sie den Wechselrichter bei längerem Gebrauch (>1 Stunde) nicht zu mehr als 80%.

Stromversorgung eines USB-Geräts

1. Schließen Sie ein USB-Kabel an den USB-Anschluss B 8 B 9 des Wechselrichters ein.
2. Stecken Sie das andere Ende des USB-Kabels in Ihr Zielgerät.
3. Stellen Sie den Netzschalter B 6 auf ON.
   Die Betriebsanzeige-LED B 5 schaltet sich ein.

Problemlösung

Wenn das Zielgerät nicht mit Strom versorgt wird, achten Sie auf die Anzeige-LEDs und hören Sie auf Alarme. Die folgende Tabelle zeigt, was die Kombinationen aus Leuchten und Tönen bedeuten.

Power-LED	Stö-rungs-LED	Alarm Mögliche Ursache	Mögliche Lösung
Aus Aus	Nein Der Wech-	selrichter ist ausgeschaltet	Schalten Sie den Wechselrichter ein.
		Der Akku ist leer.	Laden Sie die Batterie auf.
			Wechseln Sie die Batterie.
Auf Aus Ja	Nieder-	span-nungs-alarm	Laden Sie die Batterie auf.
			Wechseln Sie die Batterie.
Auf Aus Ja	Abschal-	tung bei niedriger Spannung	Laden Sie die Batterie auf.
			Wechseln Sie die Batterie.
Auf Auf Nein Überspan-		nungsabschaltung	Prüfen Sie die Batteriespannung. Der Wechselrichter funktioniert wieder wie gewohnt, wenn die Spannung innerhalb des angegebenen Bereichs liegt.
Auf Auf Nein Über-		lastungs-schutz	Reduzieren Sie die Belastung des Wechselrichters.
Auf Auf Ja	Abschal-	tung bei hohen Temperaturen	Lassen Sie das Produkt abkühlen. Der Wechselrichter funktioniert wieder wie gewohnt, wenn er abgekühlt ist.

Power-LED	Stö-rungs-LED	Alarm Mögliche Ursache	Mögliche Lösung
Auf Auf Nein Kurz-		schluss am Ausgang	Entfernen Sie das Zielgerät vom Wechselrichter. Prüfen Sie das Gerät auf Kurzschluss. Beseitigen Sie den Kurzschluss am Ausgang und starten Sie den Wechselrichter neu, um den normalen Betrieb wieder aufzunehmen.

Entsorgung

Dieses Produkt muss an einer entsprechenden

Sammelstelle zur Entsorgung abgegeben

werden. Entsorgen Sie das Produkt nicht mit dem Haushaltsabfall.

Weitere Informationen erhalten Sie beim Verkäufer oder der für die Abfallwirtschaft verantwortlichen örtlichen Behörde.
