BEDIENUNGSANLEITUNG 303830 Brandson

Wichtige Sicherheitshinweise für diesen Gerät

• Benutzen Sie das Gerät nur für den privaten und den darauf vorgesehenen Zweck. Dieses Produkt ist nicht für den gewerblichen Gebrauch bestimmt. Gebrauchen Sie es nicht im Freien und halten Sie es vor Hitze und direkter Sonneneinstrahlung fern.
• Stellen Sie das Gerät nicht in der direkten Nähe von Wasserquellen wie Badewanne, Dusche, Waschbecken oder Schwimmbecken auf.
• Benutzen Sie es nicht mit feuchten Händen.
• Ziehen Sie sofort den Netzstecker, falls das Gerät feucht oder nass geworden ist. Achten Sie auf ihre eigene Sicher-

heit und berühren Sie keine leitenden Materialen am Gerät.

Schützen Sie das Gerät vor Feuchtingkeit, scharfen Kanten oder große Staubquellen. Es darf nicht in Flüssigkeiten getaucht werden.
- Stellen Sie den Ventilator nicht direkt geben Hitzequellen (z.B. Öfen oder Heizung) auf.
- Wahlen Sie eine geeignete Unterlage, damit das Gerät nicht umkippen kann.
- Ziehen Sie den Netzstecker bei Nichtbenutzung, zum Transport oder zur Reinigung aus der Steckdose.
- Lassen Sie den Ventilator nie unbeaufsichtigt und wahlen Sie den Standort so, dass keine Tiere oder Kinder in Reichweite gelangen können.
- Betreiben Sie das Gerät entsprechend

der Geräte kennzeichnung nur mit der Spannung.

• Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerätspielern. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Das Gerät und die Anschlussleitung sind von Kindern unter 8 Jahren fernzuhalten.

• Lassen Sie zur Sicherheit ihrer Kinder keine Verpackungsteile (Plastikbeutel, Folien, Karton oder Styropor) erreichenbar liegen.

• Lassen Sie keine Kinder nicht mir Folie oder Plastikbeuteln spielten. Es besteht Erstickungsgefahr!
• Betreiben Sie das Gerät nur mit geschlossen Schutzgitter.
• Der Lüfter sowie die Drehsteuerung und Schalter)durfen nicht blockiert werden!
• Es ist entsprech, das Gitter zur Reinigung zu entfernen, sobald der Ventilator montiert wurde.
• Stecken Sie niemals Körperteile (z.B. Finger) oder Gegenstände durch das Schutzgitter.
• Achten Sie darauf, dass keine Haare in

Reichweite des Schutzgitters gelangen.
These konnen durch den Luftstrom an-gesaugt werden.

• Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller, seinen Kunden oder durch eine ähnlich qualifierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Lassen Sie das Gerät abkühlen, bevor Sie das Gerät reinigen oder den Netzstecker aus der Steckdoseziehen.

• Wischen Sie das Gehäuse des Gerätes mit einem angefeuchteten Tuch und trocknen Sie es anschließend mit einem sauberen trockenen Tuch ab. Tauchen Sie das Gehäuse niemals zur Reinigung ins Wasser.

• Nachdem der Ventilator zusammengebaut wurde,arf das Schutzgitter nicht mehr entfernt werden.

Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie auch Freude mit dem erworbenen Gerät haben,lesen Sie sichitte die nachfol-gende Kurzanleitung aufmerksam durch. Prufen Sie vor Inbetriebnahme der gele-ferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Ventilator
• Kurzanleitung

2. Technische Daten

Eingangsspannung 220-2	40 V AC
Leistungsaufnahme 60 W
Geräuschentwicklung Arbeitsplatzbezogener Emissionswert unter 70 dB(A)
Durchmesser ca. 45 cm
Oszillation / Neigung • ca.	80° ein-/ausschaltbare Oszillation • ca. 20° neigbar
Abmessungen Breite ca.	85 cm, Tiefe ca. 73 cm, Höhe ca. 122 - 136 cm (verstellbar)

3. Funktionen

Der Brandon Standventilator (Dreibeinstativ) sorgt mit einem leistungsstarken Motor und einem Rotorblatt mit einem Durchmesser von 45~cm an warmen Tagen für eine optimale Belüftung. Mit drei Geschwindigkeitsstufen, verstellbarem Neigungswinkel und zuschaltbarer Oszillation konnen Sie den Ventilator ihren Bedürfnissen individuell anpassen.

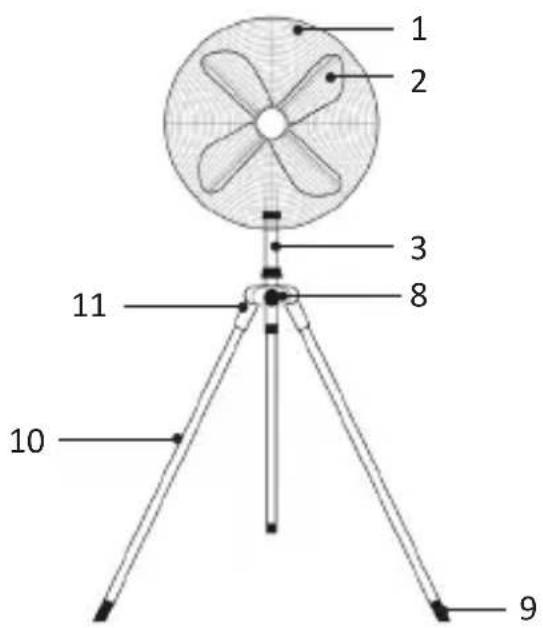

4. Produktdetails

1 Schutzgitter
2 Rotorblätter
3 Mittelstange
4 Kleine Rändelschraube
5 Schlosssschraube
6 Begrenzungsschraube
7 Rändelmutter für Schlosssschraube
8 Hoheneinstellungs-Mutter
9 Standfuß
10 Metallfuß
11 Kupplungsstück

5. Montage

Nehmen Sie den Ventilator aus der Verpackung und überprüfen Sie, ob das Gerät so wie das Montagematerial vollständig ist (siehe Tabelle).itte wenden Sie sich an den Verkäfer, falls ein Teil fehlen sollte oder beschädigt ist.

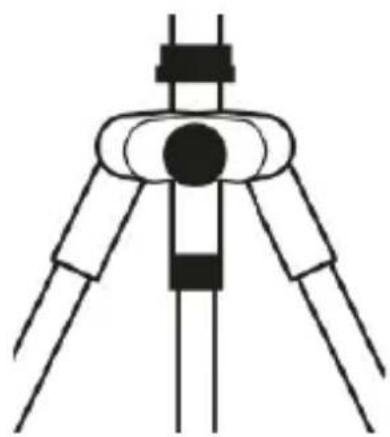

Verbinden Sie die Metallfübe (10) mit dem Kupplungsstück (11). Schrauben Sie diese im Anschluss mit den Montageschrauben fest.

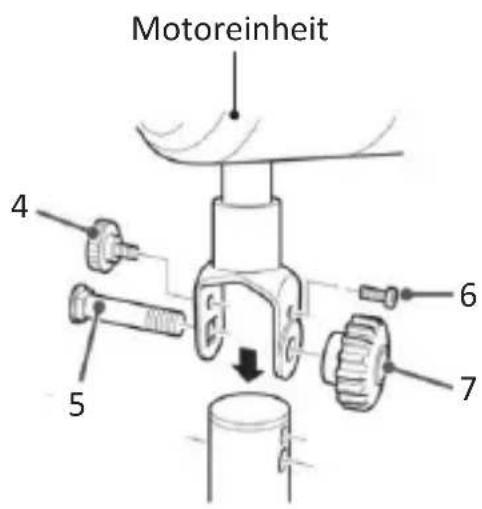

Entfernen Sie anschließend die Muttern und Schrauben von der Oberseite der Mittelstange (3) und montieren Sie die Motoreinheit auf der Mittelstange.

Entnehmen Sie die Schraube aus der Oberseite der Mittelstange und die Schrauben aus der Motoreinheit.

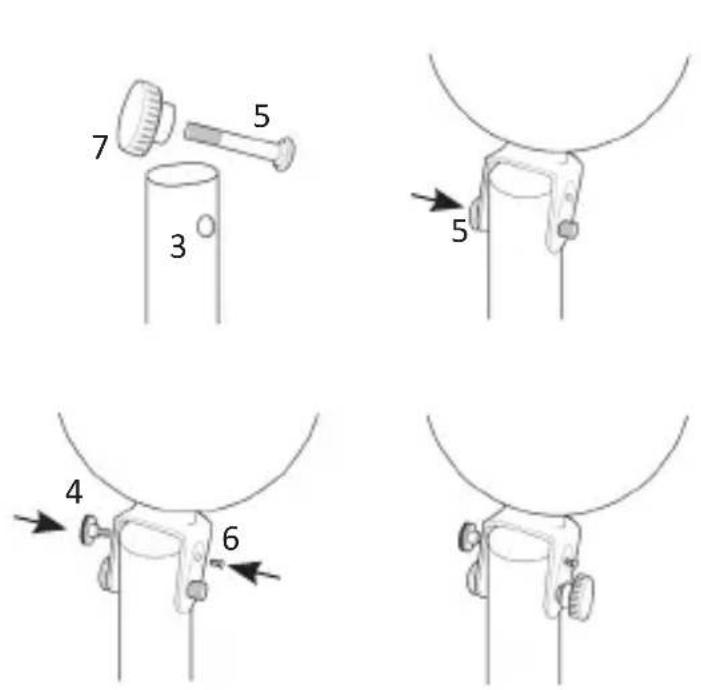

Setzen Sie die Motoreinheit auf die Mittelstange (3) und sichern Sie diese, indem Sie die Schlossschraube (5) einsetzen. Montieren Sie als Nächstes die kleine Rändelschraube (4) und die Begranzungsschraube (6) sowie in der Abbildung ersichtlich.

Befestigen Sie zum Abschluss die Motoreinheit mit der Rändelmutter (3) und der Schlossschraube (10).

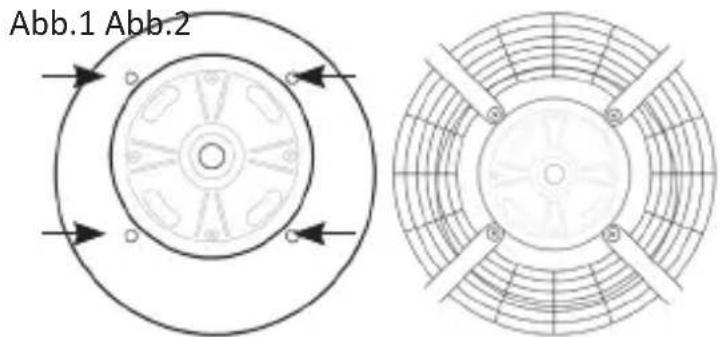

Schrauben Sie anschließend die Befestigungsschrauben für das Schutzgitter von der Motoreinheit ab (Abb.1). Montieren Sie danach das Schutzgitter an die Motoreinheit. (Abb.2) Vergewissern Sie sich, dass die 4 Löscher am Motor mit den 4 Bohrungen am hinteren Lüftergitter übereinstimmen. Setzen Sie die Schrauben ein und schrauben Sie diese fest.

Setzen Sie die Rotorblätter anschließend auf die Motoreinheit undziehen Sie die Schraube vorsichtig an. Achten Sie darauf, dass der Rotor ordnungsgemäß aufgesetzt und aufgeschraubt wurde. Die folgende Abbildung zeigt die korrekte Montage des Rotors.

Montieren Sie im Anschluss das vordere Lüftergitter auf den hinteren Käfig und befestigen Sie es mit den Metallklammern. Ziehen Sie abschlussend die keine Schraube an der Unterseite des Gitters an.

6. Benutzung

Stellen Sie den Ventilator an einem geeigneten Standort auf und schreiben Sie das Gerät an eine vorschrifsmäßig installierte 220-240V AC Steckdose an. Um das Gerät einzuschalten und die Geschwindigkeit zu regeln, benutzen Sie den Drehschalter an der Rückseite: 0 = aus , 1 = langsam , 2 = mittel und 3 = schnell . Um die Oszillation einzuschalten, drücken Sie den Stift an der Oberseite der Motoreinheit ein. Möchten Sie die Oszillation nicht benutzen,ziehen Sie den Knopf ein Stück heraus.

Neigungswinkel

Den Neigungswinkel konnen Sie durch Lösen der Rändelmutter (7) und der kieinen Rändelschraube (4) verstellen, indem Sie den Schutzkäfig leicht nach vorne oder nach hinten ziehen bzw. drücken. Die Begrenzungsschraube (2) sorgt davon, dass der Neigungswinkel nicht zu groß wird und die Motoreinheit mit Schutzkäfig kippen kann.

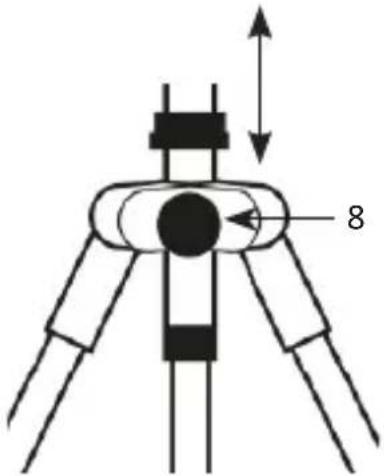

Wichtiger Hinweis: Sollte sich das Gerät eigentändig leicht kippen, müssen Sie die Schrauben (4) und (7) festerziehen, bis der gewünschte Halt gewährleistet ist! Die Höhe des Ventilators kann durch die Höheneinstellungs-Befestigung (8) beliebig angepasst werden.

7. Reinigung

Bitteziehen Sie den Netzstecker aus der Steckdose,bevor Sie mit der Reinigung beginnen! Benutzen Sie zur Reinigung ein leicht mit Wasser angefeuchtetes Tuch. Das Gerätarf auf keinen Fall zum Reinigen in Wasser getaucht werden. Dies konnte zu einem elektrischen Schlag oder zu einem Brand führen!

8. Sicherheitshinweise und Haftungsausschluss

Versuchen Sieitte nie das Gerät zu Öffnen, um eigentändig Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Gerät ist nur bei gezogenem Stecker spannungsfrei. Schließen Sieitte das Produkt auch nicht kurz. Vergessen Sie außerdem nicht, den Netzstecker bei Nichtgebrauch oder Gewitter vollständig Herauszuziehen.

Das Gerät ist nicht für den Betrieb im Freien zugelassen.itte verwenden Sie es daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigten konnte. Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen.

Das Gerät sollt nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist. Beachten Sieitte auch die nationalen Bestimmungen und Beschänkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschreiben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerätarf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert daraufhin hingewiesen wurde.

9. Entsorgungshinweise

Elektrische und elektronische Geräte)dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführrt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen konnen. Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklart die Firma WD Plus GmbH, dass sich das Gerät 303830 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlädigen Bestimmungen der Richtlinie 2014/35/EU und 2014/30/EU und 2011/65/EU befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

Wohlenbergstraße 16·30179 Hannover

Germany
