Zunachst danken wir Ihnen dazu, dass sie sich für AURUM Laufsprecher entschieden haben. Es sind Musikliebhaber und Kenner wie Sie, für deren hohe Ansprüche wir Laufsprecher einer Güteklasse bauen, die welt über dem Durchschnitt liegt. Auch wenn Sie vieles vielweit schon wollen, führen wir im folgenden einzel Grundregeln auf, die es Ihnen ermögen, ihre Laufsprecher optimal zu nutzen.

SICHERHEITSHINWEISE FÜR PASSIVE LAUTSPRECHER

Lesen Sieitte die vorliegenden Bedienungsanleitung sorgfaltig durch und befolgen Sieitte alle Schritte, die fur die Inbetriebnahme angegeben sind. Deponieren Sie diese Anleitung so, dass Sie bei späteren Fragen schnell zur Hand ist.

Die Standfestigkeit (insbesondere die großer Laufsprecher) ist stark von der Beschaffenheit des Untergrundes abhängig. Teppichboden verringert, z.T. erheblich, die Standfestigkeit. Schon ein mittelstarker Schlag kann einen Laufsprecher zum Umfallen bringen und birgt dazu eine Verletzungsgefahr für in der Höhe befindliche Menschen oder Haustiere. Die Standfestigkeit kann durch den Einsatz sogenannter "Spikes" deutlich verbessert werden, jedoch Vorsicht bei der Montage, da hier eine Verletzungsgefahr durch die scharfen Spitzen besteht oder auch eine Beschädigung des Untergrundes erfolgen kann. Auf glatten Böden halten sich Laufsprecher mittels Klettverschlüssen oder doppelseitigem Klebeband befestigen. Laufsprecher dürfen keinesfalls als Sitzmöbel oder Kletterhilfen (Leiterersatz) benutzt werden!
- Verwenden Sieitte ausschlieBich Rollmabel, Stative oder Wandbefestigungen und andere Gerate zum Anbringen und Draufstellen der Produkte, die beim Hersteller erhaltlich sind und fur oder mit dem Produkt vertrieben werden. Beachten Si te, dass Tischgerate oder Stative, auf denen die Produkte platziert werden, sehr vorsichtig zu bewegen sind, um Schaden oder Verletzungen durch ein Umkippen zu vermeiden. Bei einer Wandmontage ist besondere Sorgfalt auf eine ausreichend sichere Verschraubung aller Komponenten zu legen! Zusatzliche Sicherungseinrichtungen (Ketten, etc.) sollenn montiert werden.
- Es sollte ein Standort für die Laufsprecher gewählt werden, der trocken und nicht zu kalt ist. Eine dauerhafte hohe Luftfeuchtigkeit oder starke Sonneneinwirkung (UV-Strahlung) kann ihre Laufsprecher vorzeitig alternlassen und damit die Funktionsfähigkeit beeinträchtigen.
- Sehr große Lautstärken im Dauerbetrieb werden nicht nur von ihren Nachbarn als störend empfinden, sondern können auch für den Anwender zu gesundheitsschädlichen Auswirkungen führen!
- Bei einer Überlastung der Laufsprecher durch sehr große Lautstärken ist das Durchbrennen einzelner Bauelemente auf den Frequenzweichen oder einzeln der Laufsprecher nicht vollständig auszuschreiben. In weitere ungündigen Fällen kann)sogar ein Brand innerhalb eines Laufsprechers in einem derartigen Überlastungsfall entstehen. Daher sollen den Laufsprecher, die in this gemenzbereich betriebenen werden, nicht unbeaufsichtigt sein.
- Bei hohen Lautstärken konnen an den Laufsprecheranschlussklemmen und Bauteilen Spannungen von 30 V bis 50 V anliegen. Vermeiden Sie dazu unbedingt, nicht isolierte Anschlusskontakte der Laufsprecher während des Betriebes zu berühren. Weiterhin sollen den keinesfalls Höhe oder Arme in die Schallaustrittsöffnungen (Bassreflexrohre) gesteckt werden um Verletzungen zu vermeiden. Speziell Kinder und Haustiere sind hier besonders gefährdet.

• Aus Sicherheitsgründen untersagen wir generell das Öffnen von Laufsprechern im Betrieb oder im angeschlossenen Zustand, da, wie im oberen Absatz erläutert, Spannungen von bis zu 50 Volt im Inneren anliegen können.
• Bei unsachgemäßem Umgang mit der Netzspannung besteht Lebensgefahr!

Kein passiver Lautsprecherarfdirkt an das elektrische Netz angeschlssen werden!

Die Lautsprecheranschlussklemmen dürfen nur mit den betreffenden Verständerkerausgängen verbunden werden. Eine irgendwie geartete Verbindung dieser Klemmen mit dem elektrischen Netz (230 V/115 V) ist nicht erlaubt und führt direkt zur sofortigen Zerstörung des Lautsprechers und aller angeschlossenen Produkte. Daher sollte es vermieden werden, die Kabelanschlussse mit Steckern zu versehen die auch nur entfernt zu einer Verwechselung mit Netzsteckern führen können.

• Magnetisch nicht abgeschirmte Laufsprecher konnen das Fernsehbild verfürben oder verzerren. Ein Abstand von 50 cm ist im allgemeinen ausreichend, um derartige Störungen zu vermeiden. Vermeiden Sieitte die Ablage von z.B. Kreditkarten, Disketten, Audio oder Videokassetten oder anderen Magnetträgern auf dem Laufsprecher. Die Dort gespeicherten Informationen konnen zerstört werden. Ebenso sollenn Magnetbandgeräte nicht in unmittelbarer Höhe betrieben werden.

AUFSTELLUNG

Um zu optimalen Klangergebnissen zu gelangen, müssen in der Regel verschiedene Aufstellungen ausprobiert und probegährt werden.

Da der Raum einen erheblichen Einfluss auf die Wiedergabe hat, geben wir Ihnen im folgenden einige sinnvolle Ansätze für die Positionierung ihrer AURUM Laufsprecher an die Hand.

Hauptloutsprecher (Front)

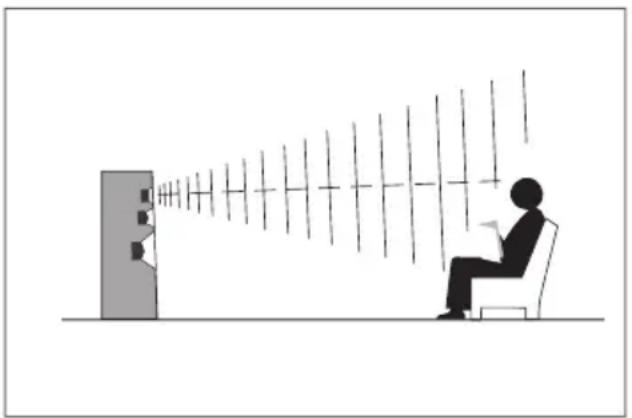

Die Platzierung der Laatsprecher im Hörraum hat einen maßgeblichen Einfluss auf deren Klang. So führt die Aufstellung nahe Raumecken grundsätzlich zu einer lauten, aber unkonturierten Basswiedergabe. Völlig frei

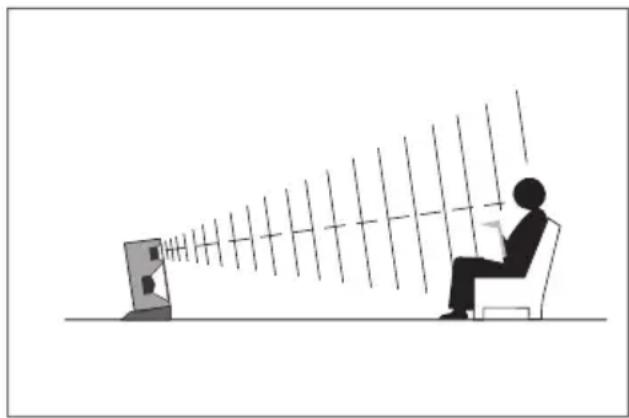

im Raum stehend klingen Laufsprecher dagegen bzw prazise, aber auchrecht hell und schlank. Am besten stellen Sie die Laufsprecher so auf, dass zwischen ihrer Gehäuserückwand und der nachsten Zimmer wand mindestens 30~cm Freiraum bleiben. Von seitlichen Zimmerwänden sollte der Abstand soccer über 50 cm betragen, um lautstarke Wandreflexionen zu vermeiden. Die Standlaufsprecher sind mit ihrer geneigten Frontseite speziell auf die akustischen Anforderungen abgestimmt. Die Regalboxen klingen auf einem Laufsprecherstativ oder im Regal am besten, wobei die Hochtöner auf die Ohrhöhe auszurichten sind. Dazu sind die Gehäuse gegebenenfalls anzuwinkeln und leicht zu neigen.

Der Abstand der Laatsprecher zur Hörposition sollte möglichst gleich groß sein, während der Abstand der Laatsprecher voneinander ruhig etwas kleiner seinarf als der zum Hörer.

Center-Laatsprecher

These Laatsprecher sind durch die Verbreitung von Plasma- und LCD-TV's nicht mehr magnetisch geschirmt. Da die Aufstellung auf dem Fernseher nicht möglich ist, können die Center liegend unter dem Fernseher angebracht werden.

Weitere Tipps und Tricks finden Sie außerdem auf:

www.youtube/quadral Technikwelt: Lautsprecher Aufstellung.

Der Abstand zum Fernseher sollte ca. 30 cm und vom Fußboden mind. 20 cm betragen.

Außer dem empfehlen wir den Center so anzuwinkel, dass der Hochtöner auf die Zuhörer ausgerichtet ist. Nur so kann er sein volles Klangpotential entfalten.

Rear Center-Lautsprecher

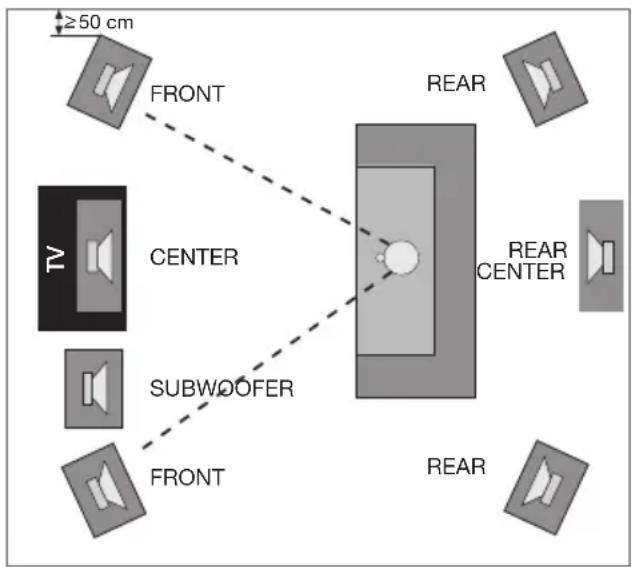

Im Unterschied zu 5.1 Surround-Sets verfügbar 6.1-Systeme über einen zusätzlichen Rear-Center, der hinter und etwas oberhalb der typischen Hörposition zuplatzieren ist.

Rear-Laufsprecher

Ob man auch die Rear-Lautsprecher zur Hörposition hindreht, ist Geschmackssache. Zudem bevorzugen manche Hörer für die Rear-Lautsprecher eine Platzierung oberhalb der Ohrhche. Dafür ist der Rear-Lautsprecher auf einem stabilen Wandhalter, einem hohen Laatsprecher-Stativ, einem Sideboard oder im Regal zu positionieren.

STATIC

Um die Front- und Rear-Lautsprecher optimal aufzustellen, hat quadral geeignete Stative im Lieferprogramm. Fragen beantwerten wir Ihnen offen unter der Telefon-Nr.: [phone], email: [e-mail] oder [e-mail]

ANSCHLUSS AN DEN VERSTÄRKER

Bevor Sie die Lautsprecher an ihre HiFi- oder Surround-Anlage anschlieben, stellen Sieitte sicher, dass der Verstärker/Receiver ausgeschelt ist und seine Betriebskontrollanzeige nicht leuchtet. Zum Anschluss benötigen Sie ein zweiadriges Lautsprecherkabel fur jedem Lautsprecher. Achten Sie auf ausreichende Langen, und schreiben Sie die Kabel nicht vorzeitig zu kurz ab, damit sie später noch hinter Möbeln oder unter dem Teppich verborgen werden konnen. Fur Kabellängen von mehr als 5 m empfehlen wir Ihnen eine Querschnittsfläche von mindestens 2,5mm^2 pro Ader, um unnötige Leistungsverluste zu vermeiden. Jege Ader der Kabelenden muss fur einen gute Kontakt knapp 10mm abisoliert und damit blank sein.

SCHRAUBKLEMMEN

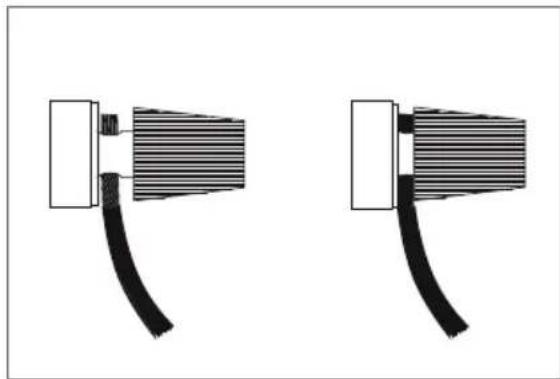

Für den Anschluss der Laatsprecherkabel befindet sich auf der Rückseite der Box ein Anschlussfeld mit farblich gekennzeichneten Schraubklemmen. Drehen Sie die Schraubklemmen auf und führen Sie das abisolierte Ende des Kabels in die dann frei werdenende Bohrung ein. Am Laatsprecherkabel ist eine Ader farblich oder durch Formgebung gekennzeichnet. Diese Plus-Zuleitung verschrauben Sie mit der roten Klemme, die andere Ader mit der schwarzen Klemme. Ziehen Sie die Schrauben handfest an. Um die richtige Polarität zu gewährleisten,

überprüfen Sieitte auch den korrekten Anschluss an.
them Versteller. Auch hier gehort die gekenn zeichnete Ader an den (+) Pol, die andere an die schwarze (-) Schraubklemme.

Be den AURUM Lautsprechn konnen Sie zwischen drei Betriebsarten wahlen.

a) konventioneller Betrieb

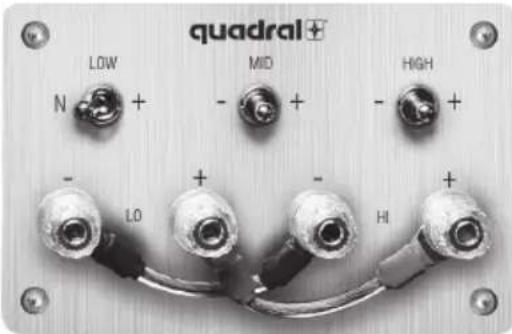

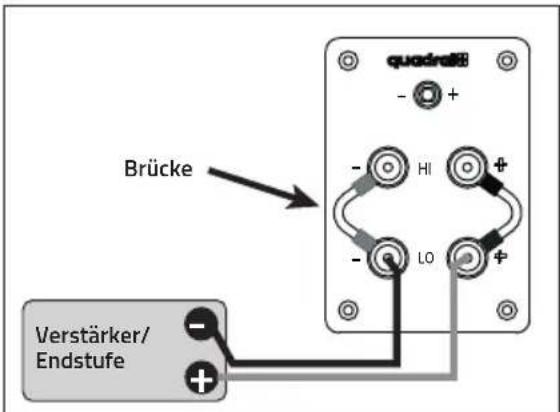

Entfernen Sie die Brücken nicht und schlieben Sie die Laufsprecherkabel gemäß der Abbildung an.

b) Bi-wiring Betrieb

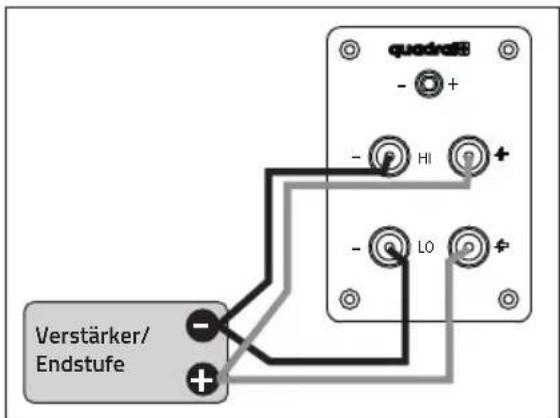

Entfernen Sie die Brücken nach dem Lösen der vier Schraubklemmen auf der Laufsprecherrückseite und schreiben Sie die Kabel gemäß der Abbildung an.

c) Bi-amping Betrieb

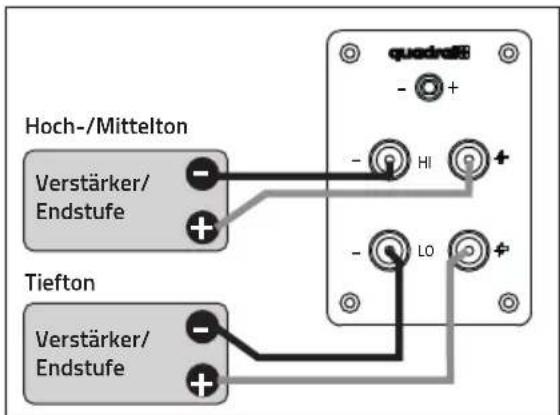

Entfernen Sie die Brücken und schlieben Sie die Kabel gemäß der Abbildung an.

Beim Bi-wiring / Bi-amping Betrieb der AURUM Lautsprecher befinden sich die beiden Schraubklemmen fur den Tieftoner (LO) unten und die fur den Mittel- und Hochtoner (HI) oben auf der Anschlussplatte. Nur die größen Modelle der AURUM 9 Reihe verfügen über ein erweitertes Anschlussfeld, bei dem diese Anschlüsse horizontal angeordnet sind und die verschiedene Betriebsarten mit der Zuordnung von (HI) und (LO) sinngemäß gelten.

Achten Sie in diesen Betriebsarten unbedingt auf die Einhaltung der korrekten Polung und darauf, dass Sie die Brücken am Laatsprecherterminal entfernen, da es sonst zu Beschädigungen an Ihr Veränderkommen kann.

BETRIEB AN EINEM SURROUND VERSTÄRKER

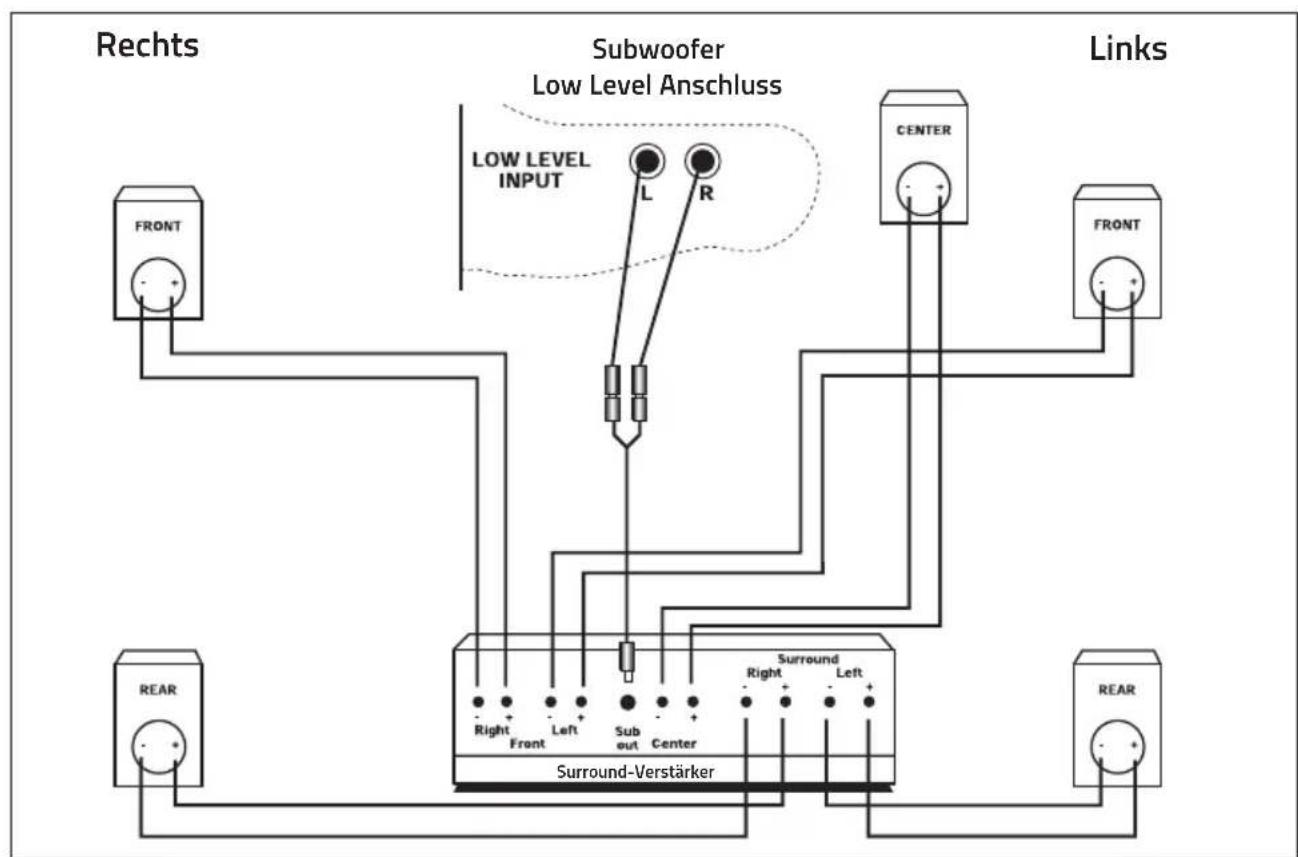

Wenn Sie den Anschluss und die Platzierung ihrer Laufsprecher gemäß der Abbildung vorgenommen haben, müssen Sie die Einstellung im Bassmanagement Ihres Surround-Verständerkers vornehmen.

Lesen Sie hierzuittebedingt die Bedienungsanleitung des Verstärker-Herstellers.

Da das Bassmanagement vor allem von der Lautsprecher-Konfiguration abhängt, geben wir Ohnen im folgenden einzelne übliche Einstellungen vor.

a) Kleine undkleinste Satellitenlautsprecher messen im „small" Modus betrieben werden. Die Einstellung an Ihrem Versteller ist wie folgt vorzunehmen:

b) Bei der Einstellung für Kompaktlautsprecher gibt es keine feste Formel für den Einstellungsmodus. Hier kann „large" oder auch „small" der geeignete Modus sein. Dies ist abhängig von ihrer bevorzugten Abhörluststärke oder Ihr dem damit verbundenen Klangeindruck (bitte beachten Sie hierbei auch das Kapitel Vorsicht Clipping!). Die Einstellung an Ihr Veränderkann wahlweise wie folgt vorgenommen werden:

c) Standlautsprecher oder große Regallautsprecher, die für eine druckvolle Basswiedergabe geeignet sind, sollenen im „large" Modus betrieben werden. Die Einstellung an Ihr Veränderk muss wie folgt vorgenommen werden:

Front: large

Center: large

Rear: large

Subwoofer: yes/no

Subwoofer

Verfügt Ihr Surroundveränder über einen „Line“-Subwoofer-Ausgang, so können Sie diesen nutzen, indem Sie das dem Subwoofer beiliegende Y-Kabel verwenden (siehe Abbildung). In dieser Fall werden die Front-Laatsprecher direkt an die Front-Laatsprecherklemmen Ihres Veränderkers angeschlossen. Die Verkabelung Ihres Surroundsets entnehmer Sieitte dem Anschlusschema.

Die notwendigen Einstellungen an Ihr Subwoofer entnehmen Sieitte der Bedienungsanleitung des Aktiv-Subwoofoers!

TIPPS FÜR EINE BESSERE AKUSTIK

1. Um eine bessere akustische Entkopplung der Laufsprecher vom Fußboden zu gewährleisten, verfügen die AURUM Standlatsprecher über eine Aufnahmemöglichkeit für Spikes. Je nach Wohnraum und Boden kann der Einsatz von Spikes für Sie von Vorteil sein.

AURUM Spikes sind als Zubehör separat über ihren Handler erhältlich.

1. Um bei Regal- bzw. Centerlautsprechern eine bessere akustische Entkopplung von der Stellfläche zu erzielen, liegen diesen Lautsprechern je 4 selbstklebende Filzscheiben bei.

KLANGLICHE ANPASSUNG

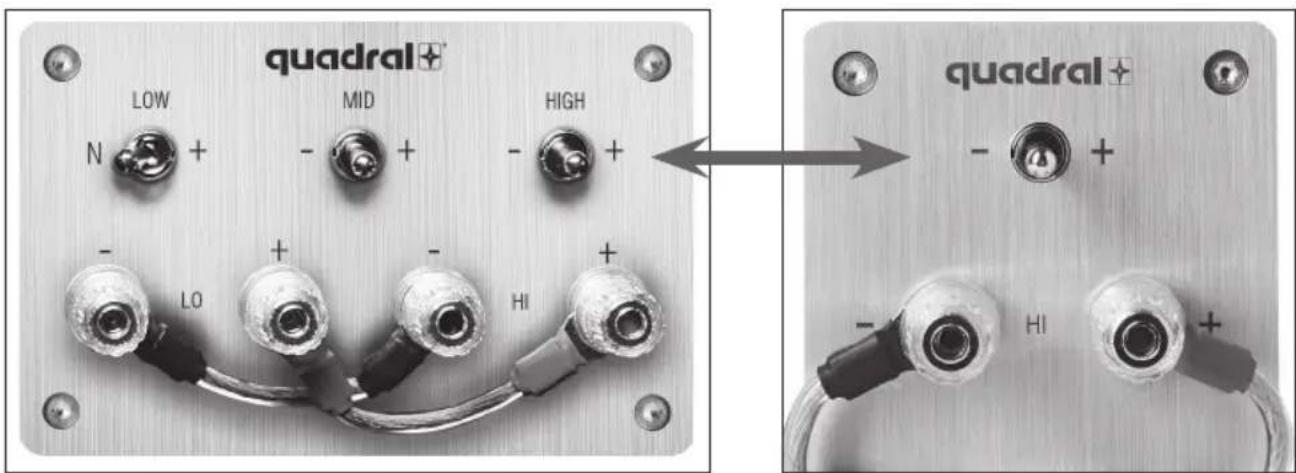

Um die neue AURUM 9 Reihe ihren Wohnraumverhältnissen individuell anpassen zu konnen, ohne den perfekten Klangcharakter zu verfülsen, verfügen alle Modelle zumindest über einen Hochtonschalter (HIGH).

Hochtonschalter (HIGH)

HIGH -

These Schalterstellung ist in sehr halligen Räumen oder bei hohen Abhörlustärken sinnvoll, da der Frequenzgang im Hochtonbereich an die Hörkurve bei higheren Lautstärken angepasst wird.

HIGH +

Im Hochtonbereich plus 2dB bedeutet insgesamt mehr Hochtonpegel. Interessant ist dies bei sehr stark bedämpften Räumen und für alle, die noch etwas „analytischer“ horen wollen. Vor allem bei leisem Musikgenuss kann dies sehr vorteilhalt sein, da der Frequenzverlauf dem Hörempfunden bei niedrigem Pegel angepasst wird.

Die Modelle AURUM TITAN 9, VULKAN 9 und TITAN BASE 9 verfügbar weiterhin über Mittelton und Tiefton Filter-Schalter.

Mitteltonschalter (MID)

MID -

Hiermit wird die Lautstärke im Prasenzbereich gesenkt. In halligen Räumen kann dies eine gewisse Mitteltonpenetranz beseitigen. Diese Schalterstellung kann aber auch einfach aus Geschmacksgründen eingesetzt werden.

MID +

Die Mittelton plus 2dB Stellung bringt etwas mehr Wärme in den Grundtonbereich. Bei selektiv stark bedämpften Räumen kann die den Klang insgesamt ausgewogener und wärmer werden setzen.

Tieftonschalter (LOW)

LOW N

Neutralstellung im Bass - Normalfall. Die im Auslieferzustand vorgesehene Neutralstellung (N) bietet den für diese Laufsprecher ideal strukturierte Basswiedergabe.

LOW+

Der LOW+ Schalter hebts den mittleren Bassbereich zwischen ca. 40 Hz und 100 Hz an. Dies kann in sehr große Räumen zu einem wünschenswerten mehr an Bassfülle und Druck führen.

VORSICHT CLIPPING

Auch wenn die Nennleistung eines Verstärkers deutlich geringer ist als die Nennbelastbarkeit der angeschlossenen Boxen, konnen die Laatsprecher bei unsachgemäßem Betrieb durchaus beschädigt werden. Denn die Nennleistung besagt lediglich, wieviel Watt der Verstärker verzerrungsarm an die Laatsprecher liefern kann. Wird ein Verstärker überforderd, gibt er zum einen noch welt mehr Leistung ab, und zum anderen mischt er zerstörerischen Gleichstrom sowie hochfrequente Schwingungen hinzu. Diese Vorgang bezeichnet man als "Clipping", und er macht sich klanglich durch harte Verzerrungen bei lauten Passagen bemerkbar. Werden Verzerrungen hörbar, ist die Lauststärke sofort zu verringn, um die Boxen nicht zu gefährden. Verstärker-Clipping ist eine typische Überlastungsscheinung, die stets bei zuweit aufgedrehten Lauststärke- und/oder Klangreglern auftritt. Selfs bei Mittelstellung der Klangregler erreichen übliche Verstärker bei lauten Impulsen bereits ihre Grenzen, sobald der Lauststärkeregler die Stellung 12 Uhr klar überschreitet.

PFLEGE DER LAUTSPRECHER

Ohre AURUM Laatsprecher reinigen Sie am besten mit einem trockenen, weichen Tuch. Verwenden Sie keine Lösungsmittel.

Die Laufsprechersysteme (Tieftoner, Mitteltoner) sollenn Sie nur bei starker Verschmutzung reinigen (geringe Mengen Staub sind akustisch bedeutungslos). Dies sollen mit einem trockenen, weichen Tuch oder einem weichen Pinsel mit ganz geringem Druck geschehen, da die Gefahr besteht die Membranen zu beschädigen. Von einer Reinigung der Bändchenhochtöner raten wir dringend ab, da diese speziellen Schallwandler außerst empfindlich auf Druckluft oder Luftzug reagieren und beschädigt werden konnen. Daher darf der Bändchenhochtöner auf gar keinen Fall mit einem Staubsauger gereinigt werden. Ebenfalls darf auch nicht in die Frontöffnung gespustet werden!

Leichte Verunreinigungen auf Stoff-Frontrahmen entfernen Sie durch klopfen, mittels Staubsauger oder auch durch den Einsatz von Klebeband bei abgenommenem Frontrahmen.

Stärkere Verunreinigungen können mittels eines Trockenschaumreiners (z.B. Centralin-Spray) behoben werden. In keinem Fall sollen der Frontrahmen feucht gereinigt werden!

Wir übernehmen keine Haftung bei unsachgemäß Reinigung der Laatsprecher.

Fragen beantwerten wir IhnenGREne unter der Telefon-Nr.: [phone], email: [e-mail] oder info@aurumspeakers,com

GARANTIEREGISTRIERUNG

Ergänzend zur gesetzlichen Gewährleistung von 2 Jahren haben Sie die Möglichkeit, die Garantie für ihre AURUM-Lautsprecher auf insgesamt 10 Jahre zu erweitern. Hierzu konnen Sie auf unserer Homepage www.quadral.com die notwendigen personen- und gerätespezifischen Daten eintragen. Diese Angaben werden vertraulich gehandelt und nicht an Dritte weitergegeben.

Bitte fügen Sie als Nachweis den Kaufbeleg bei. Dessen konnen Sie als Datei (Scan, Foto) hochladen oder uns in Kopie per Post unter Angabe des Stichwortes „Garantieregistrierung" an die u.g. Adresse senden.

Nach Prüfung ihrer Unterlagen erhalten Sie von uns eine digitale Urkunde (pdf), die Sieitte sorgfaltig aufbewahren und bei Bedarf vorlagen.

Bitte beachten Sie unsere Garantiebedingungen.

STÖRUNG

URSACHE

ABHILFE

Schon bei einzelnen Lautstärken sind Verzerrungen wahrnehmbar

a) Defekt in Ihrer Elektronik
b) Defekt im Laufsprecher

a) Treten die Störungen in beiden Laufsprechn auf, liegt der Fehler in der Elektronik. Ist nur ein Laufsprecher betroffen, tauschen Sie den rechten mit dem linken. Ist Kanal, i ihre Elektronik defekt. Hat gestörte Kanal gewechselt Ihr Laufsprecher defekt.
b) Bittle wenden Sie sich an ihren Handler oder an unseren Service (Tel. [phone])

Es kommt kein Ton.

a) Verkabelung falsch
b) Verständner ausgeschaltet

a) Verkabelung überprüfen
b) Anlage einschalten

Klang ist dunn und hell,
wirkt entfernt und unrealistisch.

a) Verpolungsfehler
b) Aufstellung ungünstig

a) Kontrollieren Sie, ob versehentlich eine mit + gekennzeichnete Klemme des Verständers auf eine mit - markierte des Laufsprechers geschaltet wurde oder umgekehrt.
b) Stellen Sie die Laufsprecher naher zu einer Wand auf, halten sie aber den Mindest-abstand von 5 cm von der Laufsprecherrückseite zur Wand ein.

Die Basse sind zu stark

a) Aufstellung der Laufsprecher ist ungünstig (z.B. in einer Raumecke)
b) Basse sind am Veränderungen angehoben

a) Vergroßern Sie den Abstand der Laufsprecher zu den angrenzenden Wänden.
b) Bringen Sie die Klangregler Ihres Verständerkers in Neutralstellung.

Es mangelt an Brillanz

a) Die Hochtöner sind nicht ausgerichtet

a) Stellen Sie die Laufsprecher so auf, daß die Hochtoner direkt auf ihren Hörplatz ausgerichtet sind (durch Neigen und Drehen des Laufsprechers).
