| Produkttyp | Stereo-Radioempfänger |
| Marke | Dual |
| Modell | CR 1710 |
| Empfangsbereiche | FM 87,5-108,5 MHz, AM (MW 510-1650 kHz, LW 145-350 kHz) |
| Voreinstellungen | 5 Senderspeicher |
| Anzeige | Skala mit Zeiger, LED-Anzeigen (Signal, Stereo, Abstimmrichtung) |
| FM-Antennenimpedanz | 240/300 Ω symmetrisch, 60/75 Ω unsymmetrisch |
| FM-Empfindlichkeit | 8 µV für Stereo-Umschaltung |
| Stereo-Decoder | PLL mit einstellbarer Kanaltrennung |
| Eingänge | Phono (1,8 mV/5 mV, 47 kΩ), Tape 1, Tape 2 (DIN und Cinch) |
| Ausgänge | Lautsprecher (4 Ω), Kopfhörer (6,35 mm Klinke) |
| Klangregelung | Höhen (VR 301), Tiefen (VR 302) mit Loudness-Schaltung (+12 dB bei 40 Hz, +6 dB bei 15 kHz) |
| Sonderfunktionen | AFC, Muting, Mono, Balance |
| Stromversorgung | 230 V oder 115 V AC, umschaltbar durch Sicherungswechsel (Netz) |
| Netzsicherungen | FU 501/502: 1,6 A (230 V) oder T 2,5 A (je nach Konfiguration) |
| Endstufe | Komplementäre Endstufe ohne Ausgangstransformator und ohne Ausgangskondensator |
| Schutz | Lautsprecherschutzschaltung (Relais) bei späteren Modellen |
| Mitgelieferte Dokumentation | Bedienungsanleitung, Schaltplan, Ersatzteilliste |
| Reinigung | Weiches, trockenes Tuch, Lösungsmittel vermeiden |
| Gewicht | Ca. 12 kg (Schätzung) |
Häufig gestellte Fragen - CR 1710 DUAL
Achtung: Trennen Sie das Gerät vor allen Arbeiten vom Netz.
Benutzerfragen zu CR 1710 DUAL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Radioempfänger kostenlos im PDF-Format! Finden Sie Ihr Handbuch CR 1710 - DUAL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. CR 1710 von der Marke DUAL.
BEDIENUNGSANLEITUNG CR 1710 DUAL
Funktionsbeschreibung CR 1710 und CR 1730
FM Empfangsteil
Der Receiver hat einen symmetrischen 240/300 Ohm und einen asymmetrischen 60/75 Ohm Antenneneingang. Von der Antenne gelangt das HF-Signal in das UKW-Teil und durchläuft dort die folgenden Stufen;
Abstimmbarer Antenneneingangskreis
Junction-FET-HF-Verstärker
Zweifach abgestimmter HF-Kreis
Mischstufe
Oszillator
Abstimmbare Kapazitätsdiode für AFC
Erste ZF-Stufe
FM-ZF
Das HF-Signal wird im Ausgang des UKW-Teiles auf eine Zwischenfrequenz von 10,7 MHz umgesetzt und über ein Keramikfilter CF 101 der ersten ZF-Verstärkerstufe TR 101 zugeleitet. Vom Kollektor gelangt es über die Keramikfilter CF 102 und CF 103 an Pin 1 von IC 101, einem sechsstufigen ZF-Verstärker und Demodulator. Eine Demodulation findet in Verbindung mit den Spulen T 101 und T 102 statt.
Stereodecoder
Vom NF-Ausgang Pin 6 des IC 101 wird das Signal dem Pin 2 des integrierten Stereodecoders IC 102 zugeführt. Neben dem PLL-Decoder beinhaltet der IC eine automatische Stereo-Mono-Umschaltung und die Treiberschaltung der Stereoanzeige. Die Freilauffrequenz des VCO wird mit VR 102 eingestellt und mit VR 103 kann auf optimale Kanaltrennung justiert werden. Die Tiefpaßfilter LPF 101 und 102 unterdrücken 19 kHz-Anteile im decodierten NF-Signal. Die Stereo-Schaltschwelle wird bei einer HF-Eingangsspannung von 8 μV mit VR 101 justiert.
AM-Empfangsteil
Die AM-Antenne wird mit hoher Impedanz induktiv an die Eingangsschaltung angekoppelt, S 101 schaltet Primär- und Sekundär-Kreise der Ferrit-Antenne und die Oszillatorkreise. IC 103 beinhaltet den HF-Verstärker, die Mischstufe, den ZF-Verstärker, die Gleichrichterschaltung, die automatische Verstärkungsregelung und die Feldstärkeansteuerung. Das gleichgerichtete NF-Signal gelangt von Pin 12 (IC 103) über R 149, R 146, C 134 und R 145 auf den Stereodecodereingang Pin 2 (IC 102) und nimmt den gleichen Verlauf wie das FM-NF-Signal.
AFC
Die AFC-Gleichspannung vom Demodulator IC 102 Pin 7 wird mit IC 104 verstärkt, um einen großen Regelbereich der AFC zu erlangen. Um aber den AFC-Haltebereich nicht zu weit auszudehnen, sind D 110 und D 111 zur Begrenzung in die Regelschleife eingesetzt.
FM-Stationsspeicher
Der Receiver ist mit einem Fünffach-Stationsspeicher ausgerüstet. Die Abstimmspannung, welche den Kapazitätsdioden (D 901, D 902, D 903 und D 904) zugeführt wird, ist einstellbar mit den Stellern VR 605, VR 606, VR 607, VR 608 und VR 609. Die Abstimmspannung für die Position MANUAL wird mit dem Steller # 108, welcher mit dem Drehkondensator VC 101 gekoppelt ist, erzeugt. Der Abstimmbereich kann mit den Stellern VR 601, VR 603 und VR 604 justiert werden. Im Bereich MANUAL sind VR 601 und VR 603 wirksam. Bei den Stationsspeichern wird mit VR 604 die Fußpunktspannung justiert.
Nur CR 1710
Station Direction
Die Abstimmrichtungsanzeige (Station Direction) gibt die Drehrichtung der Steller der Stationsspeicher an, um die gleiche Empfangsfrequenz wie auf der Abstimmskala eingestellt zu erhalten. Die Schaltung arbeitet mit der Spannungsdifferenz zwischen dem Stationsspeicher und der manuellen Skalenabstimmung. Ist die Spannung vom Stationsspeicher größer als vom Steller Manual, dann leuchtet die rechte Anzeige. Die Pfeilrichtung zeigt die Drehrichtung des Programmierschlüssels (Key Switch) an. Nähert sich die Spannungsdifferenz der beiden Steller gegen 0 V (ca. 15 mV), dann leuchten beide LEDs. Die beiden Spannungen werden an IC 701 gegeben, der als Impedanzwandler arbeitet. Der Differenzverstärker IC 702 hat einen Verstärkungsfaktor von ca. 35 dB. Ist die Spannungsdifferenz zwischen Stationsspeicher und MANUAL kleiner als plus oder minus 15 mV, dann sind die Transistoren TR 701 und TR 702 gesperrt, es fließt ein Strom durch die Dioden D 756, D 701 und D 757. Beträgt die Differenzspannung den Wert plus oder minus 15 mV, dann leitet TR 701 oder TR 702. Ist die Spannung über der Z-Diode D 701 kleiner als die Sperrspannung, so sperrt die Diode und es leuchtet entweder LED D 756 oder D 757.
Signal
Die Signale zur Feldstärkeanzeige für AM und FM werden von Pin 15 IC 103 und Pin 13 101 über VR 701 bzw. VR 702 dem IC 703 zugeführt. IC 703 steuert proportional zur Eingangsgleichspannung 5 Leuchtdioden an.
Im AM-Betrieb wird bei einer HF-Eingangsspannung von 10 mV VR 701 so eingestellt, daß die fünfte LED aufleuchtet. In gleicher Weise wird VR 702 beim FM-Betrieb mit einer Eingangsspannung von 200 μV justiert.
Die Abstimmanzeige (Tuning-Indicator) wird durch das Gleichspannungssignal vom Pin 12 des FM-ZF-IC 101 angesteuert. Diese Spannung steuert auch die automatische Stereo-Mono-Schaltung. Die Schaltschwelle für das Ausgangssignal an Pin 12 des IC 101 ist mit VR 101 justierbar. Werksseitig wird auf eine Schaltschwelle bei einer HF-Eingangsspannung von 8 μV eingestellt. Das Gleichspannungsignal steuert den Transistor TR 703 und schaltet das Lämpchen am Skalenzeiger.
Muting
Die Mutingschalter S 601-6 (Stationsspeicher) und S 102-3 (Bereichsschalter) werden mechanisch beim Betätigen der Bereichsschalter und Stationstasten betätigt. Das Mutingsignal (aktiv low) gelangt an die Basis von TR 218. Dieser schaltet über die Z-Diode D 205 Transistor TR 201, der parallel zum Eingang der Endstufe sitzt und die Endstufe stumm schaltet. Damit wird das Schaltknacken bei Betätigung der Funktionstasten unterdrückt.
Nur CR 1730
Signal
Die Signale zur Feldstärkeanzeige für AM und FM werden von Pin 15 IC 103 und Pin 13 IC 101 über VR 704 bzw. VR 703 dem IC 703 zugeführt. IC 703 steuert proportional zur Eingangsgleichspannung 5 Leuchtdiodean.
Im AM-Betrieb wird bei einer HF-Eingangsspannung von 10 mV VR 704 so eingestellt, daß die fünfte LED aufleuchtet. In gleicher Weise wird VR 703 beim FM-Betrieb mit einer Eingangsspannung von 200 μV justiert.
Tuning
Die FM-Abstimmanzeige wird mit einer Schaltung, bestehend aus 12 Transistoren (TR 701 – TR 712), 4 Dioden und 5 LEDs durchgeführt. Für die Anzeige des Ratio-Null-Durchganges werden fünf Informationen miteinander verknüpft.
- FM-geschaltet
- Erstes LED der Feldstärke
- Feldstärkeaussteuerung
- Mutingimpuls
- S-Kurve des Ratio-Filters
Dem TR 702 wird im AM-Betrieb an der Basis ein High-Signal über R 745 und D 705 zugeführt, wodurch der Transistor durchschaltet und die LEDD 8 (Grün) nicht mehr aufleuchten kann.
Die Aussteuerung der ersten LED D 701 von Pin 9 IC 703 wird auch an die Basis des TR 701 gegeben. TR 701 leitet und verhindert, daß TR 702 durchgesteuert wird.
Ein feldstärkeabhängiges Signal wird von Pin 13 IC 101 der Basis des TR 711 zugeleitet. Mit steigender Spannung wird TR 711 leitender und ermöglicht ein Durchschalten von TR 709 oder TR 710.
Das Muting-Signal von Pin 12 IC 101, welches bei exakter Senderabstimmung Low wird, gelangt an die Basis TR 712 und TR 710. Je nach Größe des Muting-Signales wird TR 710 (bei Verstimmung um ca. 200 kHz) oder TR 709 über TR 712 (bei Verstimmung um 100 kHz) leitend, wodurch die LED's D 6 und D 10 oder D 7 und D 9 angesteuert werden.
Die Ratio-Spannung wird dem Differenzverstärker TR 705 und TR 706 zugeführt und über TR 704 oder TR 703 wird TR 708 oder TR 707 leitend, wodurch die Betriebsspannung an die LED's D 9 und D 10 oder D 6 und D 7 gelangt.
Muting
Die Mutingschalter S 601-6 (Stationsspeicher) und S 102-3 (Bereichsschalter) werden mechanisch beim Betätigen der Bereichsschalter und Stationstasten betätigt. Das Mutingsignal (aktiv low) gelangt an die Basis von TR 222. Dieser schaltet über die Z-Diode D 213 Transistor TR 201, der parallel zum Eingang der Endstufe sitzt und die Endstufe stumm schaltet. Damit wird das Schaltknacken bei Betätigung der Funktionstasten unterdrückt.
Display
Frequenzanzeige FM: Die FM-Oszillatorfrequenz wird über den Trennverstärker im UKW-Teil TR 904 dem IC 701 zugeführt. IC 701 ist ein Einflanken-ECL-Vorteiler mit einem festen Teilungsverhältnis von 100. Am Ausgang Pin 2 steht ein Rechteck-Signal, welches dem TTL-Pegel entspricht und dem IC 702, das im statischen Betrieb die Fluoreszenz
Anzeige ansteuert, zugeführt wird. Mit dem Steller VR 702 kann die Frequenzanzeige im FM-Bereich variiert werden.
AM-Frequenzanzeige: Über den Trennverstärker TR 101 gelangt das AM-Oszillatorsignai (LW/MW) an den Eingang des IC 702. Mit dem Steller VR 701 kann die AM-Frequenzanzeige variliert werden.
NF-Teil CR 1710
Phono (Cinch, DIN)
Der zweistufige Phono-Entzerrer-Vorverstärker ist mit rauscharmen Transistoren aufgebaut. Mit dem Schalter SW 02 wird die Eingangsempfindlichkeit umgeschaltet. Die Eingangsempfindlichkeit für Nenn-Ausgangsleistung beträgt 1,8 mV und 5 mV bei 1 kHz. Die Entzerrung wird im Gegenkopplungszweig entsprechend der Schneidkennlinien-Entzerrung mit 3180, 318 und 75 μS durchgeführt. Die frequenzbestimmenden Bauteile sind R 15, R 17, C 13 und C 15 im linken Kanal und R 16, R 18, C 14 und C 16 im rechten Kanal. Der Verstärkungs-faktor beträgt ca. 41 dB bei 1 kHz in der Schalterstellung 1,8 mV.
Tape 1 und Tape 2 (Cinch, DIN)
Nach dem Eingangswahlschalter S 01-1 bis S 01-5 ist ein Impedanzwandler angeordnet (TR 05) um eine Eingangsimpedanz von 470 kOhm zu gewährleisten.
Klangsteller
Die Klangsteller befinden sich im Gegenkopplungszweig der Transistoren TR 301 und TR 302. VR 301 dient zur Einstellung der Höhen und VR 302 zur Einstellung der Bässe.
Mono
Durch den Monoschalter (S 301-1) wird der linke und rechte Kanal zusammengeschaltet. Über die Widerstände R 331 und R 332 wird ein durch Addition bedingter Pegelsprung verhindert. Über R 135 und D 105 wird Pin 16 von IC 102 an Betriebsspannung gelegt, wodurch der Stereodecoder auf MONO schaltet.
Der Lautstärkesteller Volumen VR 201 ist auf der Frontseite des Endverstärkers angeordnet. Ebenso befindet sich der Balancesteller VR 202 an der Frontseite der Endverstärkerplatte. Er ist so ausgelegt, daß nur noch ein Kanal aktiv ist, wenn der Steller auf den rechten oder linken Anschlag gestellt wird. Die Loudness-Schaltung bewirkt bei einem Lautstärkepegel von -40 dB eine Anhebung von +12 dB bei 40 Hz und +6 dB bei 15 kHz.
Endstufe
Die Transistoren TR 201 und TR 202 führen die Mutingfunktion durch (siehe Muting). Der Endverstärker ist eine eisenlose Komplementär-Endstufe mit gleichspannungsfreiem elkolosem NF-Ausgang. Über den Differenzverstärker TR 203, TR 204 wird das NF-Signal den Transistoren TR 205 und TR 206 zugeführt. Der Ruhestrom wird über TR 207 und TR 208 stabilisiert. Die Komplementär-Trelbertransistoren (TR 209, TR 210, TR.211 und TR 212) verstärken das NF-Signal und steuern die ebenfalls komplementären Leistungsendtransistoren TR 213, TR 214, TR 215 und TR 216 an. Über die Sicherung FU 201 und den Schaltkontakten der Kopfhörerbuchse wird das Ausgangssignal den Lautsprecheranschlüssen zugeleitet. Durch Anschluß eines Steckers an die Kopfhörerbuchse, werden die Lautsprecherausgänge abgeschaltet.
Netzteil
Das Netzteil ist für eine Versorgungsspannung von 230 V und 115 V (Wechselspannung) konzipiert. Zur Spannungsumstellung sind die Sicherungen (FU 501 und FU 502) auf der Stromversorgungsplatte entsprechend den aufgedruckten Angaben zu wechseln. Die Sekundärseite des Netztrafos hat zwei Wicklungen. Eine Hauptwicklung zur Betriebsspannungserzeugung für den Endverstärker, den Vorverstärker, den Impedanzwandler, den Entzerrer-Vorverstärker zur Erzeugung der Abstimmspannung und Betriebsspannungsversorgung des HF-Teils und eine kleinere Wicklung für die Lampen zur Beleuchtung der Abstimmskala. IC 501 ist ein spezieller integrierter Baustein, der den Temperaturdrift kompensiert.
NF-Teil CR 1730
Phono (Cinch, DIN)
siehe Phono CR 1710
Nach dem Eingangswahlschalter (S 01-1 bis S 01-6) ist ein Impedanzwandler angeordnet (TR 05) um eine Eingangsimpedanz von 470 kOhm zu gewährleisten. Zusätzlich hat Tape 1 für die Monitorfunktion einen Impedanzwandler (TR 07). Bei Belegung der Frontbuchsen von Tape 2 werden die auf der Rückseite befindlichen Buchsen von Tape 2 abgeschaltet.
Monitor
Das Signal von Tape 1 kann mit dem Monitorschalter S 103 direkt durchgeschaltet werden. Ein Impedanzwandler (TR 07) sorgt für die richtige Anpassung.
Klangsteller
Die Klangsteller befinden sich im Gagenkoppelungszweig von TR 301 und TR 302. VR 301 dient zur Einstellung der Höhen und VR 302 zur Einstellung der Bässe.
High- und Low-Filter
Die Filter haben einen Abfall von 12 dB pro Oktave, Eckfrequenz des Lowfilters (S 201-1) bei 50 Hz und des Highfilters (S 201-2) bei 6,5 kHz.
Mono
Durch den Monoschalter (S 201-3) wird der linke und rechte Kanal zusammengeschaltet. Über die Widerstände R 433 und R 434 wird ein durch die Addition bedingter Pegelsprung vermieden. Über R 135 und D 105 wird Pin 16 von IC 102 an Betriebsspannung gelegt, der Stereo-decoder schaltet auf MONO.
Der Steller Volumen VR 401 ist auf der Frontseite des Endverstärkers angeordnet. Ebenso befindet sich der Balanceregler VR 402 an der Frontseite der Endverstärkerplatte. Er ist so ausgelegt, daß nur noch ein Kanal aktiv ist, wenn der Steller auf den rechten oder linken Anschlag gebracht wird. Die Loudness-Schaltung bewirkt bei einem Lautstärke-pegel von -40 dB eine Anhebung von +12 dB bei 50 Hz und +6 dB bei 10 kHz.
Endstufe
Die Transistoren TR 201 und TR 202 führen die Mutingfunktion durch (siehe Muting). Der Endverstärker ist eine eisenlose Komplementär-Endstufe mit gleichspannungsfreiem alkalose NF-Ausgang. Über dem Differenzverstärker TR 203 wird das NF-Signal dem Transistor TR 207 zugeführt. Der Ruhestrom wird über TR 205 stabilisiert und mit VR 201 eingestellt. Die Komplementär-Treiber-Transistoren (TR 209, TR 211) verstärken das NF-Signal und steuern die ebenfalls komplementären Leistungsendtransistoren TR 213 und TR 215 an. Das Ausgangssignal wird über die Schaltkontakte des Relais und den Wahlschalter "Speaker" S 502 den Lautsprecherausgängen und dem Kopfhöreranschluß zugeführt. Befindet sich der Wahlschalter "Speaker" in der Position "1 und 2", dann sind die angeschlossenen Boxenpaare pro Kanal in Serie geschaltet.
Lautsprecherschutzschaltung
Aufgabe der Schutzschaltung ist es, Spannung vom Lautsprecherausgang fernzuhalten, wenn ein Defekt auftritt. Dieses wird erreicht, indem TR 221 sperrt, das Relais RY 201 stromlos wird, wodurch die Schaltkontakte den NF-Weg unterbrechen. Unter normalen Betriebsbedingungen ist TR 221 in der Schutzschaltung der einzige Transistor welcher leitend geschaltet wird.
Steht im Falle eines Defektes im Bereich der Leistungstransistoren TR 213 – TR 216 eine positive oder negative Gleichspannung am Lautsprecherausgang an, erkennt D 207 die positive Gleichspannung. TR 220 wird leitend, Basis von TR 222 wird low, damit sperrt TR 222. Bei negativer Gleichspannung werden die Dioden D 208 und D 209 leitend, TR 221 sperrt, das Relais fällt ab.
Bei Kurzschluß am Lautsprecherausgang steigt der Spannungsabfall über R 231 (TR 230) an und Transistor TR 217 wird leitend, damit sinkt die Basisspannung an TR 219 ab, er schaltet durch. Über D 207 wird die positive Gleichspannung an TR 220 geschaltet, TR 221 sperrt und das Relais fällt ab.
Einschaltverzögerung: Das Relais wird solange nicht angezogen, bis beide Lautsprecherausgänge stabile 0 V Gleichspannung führen.
Netzteil
Das Netzteil ist für eine Versorgungsspannung von 230 V und 115 V (Wechselspannung) konzipiert. Zur Spannungsumstellung sind die Sicherungen (FU 501 und FU 502) auf der Stromversorgungsplatte entsprechend den aufgedruckten Angaben zu wechseln. Die Sekundärseite des Netztrafos hat zwei Wicklungen. Eine Hauptwicklung zur Betriebsspannungserzeugung für den Endverstärker, den Vorverstärker, den Impedanzwandler, die Filterschaltung und den Entzerrungsvorverstärker. Die andere Wicklung ist für das HF-Teil und die Vorspannung der Fluoreszanzanzeige. Die Abstimmspannung der Kapazitätsdioden wird ebenfalls von der Hauptwicklung erzeugt und über die Dioden D 502 und D 503 gleichgerichtet. Mit dem IC 502, welches den Temperaturdrift kompensiert, wird die FM-Abstimmspannung stabilisiert.
Abgleichanleitung CR 1710 / CR 1730
| Signalquelle | Einstellung Signalquelle | Einstellung Gerät | Anzeigegerät Anschluß | Abgleichposition | Abgleich |
| AM-ZF | |||||
| Wobbelgenerator lose an Ferritantenne an-koppeln | 455 kHz | Senderfreie Frequenz | Oszilloskop an TP 3 und P 102, Pin 2 (±) | T 103, T 106 | Maximum und Symmetrie |
| MW-HF, Signalanzeige, LW-HF | |||||
| AM-Meßsender über DIN-Kunstantenne auf Antenneneingang | 1 kHz30 % moduliert | Oszilloskop und NF-Voltmeter über 4 Ω Lastwiderstand an Lautsprecheraus-gang | |||
| 510 kHz 50 - 100 μV | Unteres Ende | T 105 | Maximum | ||
| 1650 kHz 50 - 100 μV | Oberes Ende | TC 104 | Maximum | ||
| Abgleich mehrmals wiederholen | |||||
| 600 kHz 10 - 50 μV | 600 kHz | Ferritantenne MW | Maximum | ||
| 1400 kHz 10 - 50 μV | 1400 kHz | TC 102 | Maximum | ||
| Abgleich mehrmals wiederholen | |||||
| 1000 kHz 10 mV | 1000 kHz | CR 1710 CR 1730 VR 701 VR 703 | 5. LED muß aufleuchten | ||
| 145 kHz 50 - 100 μV | Unteres Ende | T 104 | Maximum | ||
| 350 kHz 50 - 100 μV | Oberes Ende | TC 103 | Maximum | ||
| Abgleich mehrmals wiederholen | |||||
| 160 kHz 10 - 50 μV | 160 kHz | Ferritantenne LW | Maximum | ||
| 320 kHz 10 - 50 μV | 320 kHz | TC 101 | Maximum | ||
| FM-ZF | Abgleich mehrmals wiederholen | ||||
| Wobbelgenerator an IF und GND | ca. 10,7 MHz | AFC aus Senderfreie Frequenz | Oszilloskop an TP 2 und P 102 Pin 2 (±) | T 101, T 102 | S-Kurve auf Maximum und Symmetrie |
| FM-HF | |||||
| FM-Meßsender-an 75/60 Ω Antennen-eingang | ±40 kHz Hub mod. 1 kHz | AFC aus FM-Station man. | Oszilloskop und NF-Voltmeter über 4 Ω-Lastwiderstand an Lautsprecherausgang | ||
| 87,5 MHz 1 - 2 μV | Unteres Ende | VR 603 | bis Signalempfang | ||
| 108,5 MHz 1 - 2 μV | Oberes Ende | VR 601 | bis Signalempfang | ||
| FM Station 1 | Abgleich mehrmals wiederholen | ||||
| 87,5 MHz 1 - 2 μV | Unteres Ende | VR 604 | bis Signalempfang | ||
| ≥108 MHz 1 - 2 μV | Oberes Ende | auf Signalempfangprüfen | |||
| AFC, Klirrfaktor | Abgleich mehrmals wiederholen | ||||
| FM-Meßsender an 75/60 Ω Antennen-eingang | ca.98 MHz ohne Signal | FM-Station man. | Oszilloskop und NF-Voltmeter über 4 Ω-Lastwiderstand an Lautsprecherausgang DC-Voltmeter an P 105 Pin 1 + 2 | T 101 | 0 V ±50 mV (DC-Voltm.) |
| ca.98 MHz 1 mV | auf Signal | T 102 | Klirrfaktor minimum | ||
| FM, MPX, VCO, Stereo-Kanaltrunnung | Abgleich mehrmals wiederholen | ||||
| Stereomodulator über FM-Meßsender an 75/60 Ω Antennen-eingang | Oszilloskop und NF-Voltmeter über 4 Ω-Lastwiderstand an Lautsprecherausgang Frequenzzähler an TP 1 und P 104 Pin 5 (±) | ||||
| ca.98 MHz ohne Signal | FM-Station man. | VR 102 | 76 kHz ±0,05 kHz | ||
| ca.98 MHz 1 mV nur l. K. | FM-Station man. auf Signal | VR 103 | Kanaltrunnung Maximum | ||
| ca.98 MHz 1 mV nur r. K. | FM-Station man. | Kanaltrunnung auf Maximum prüfen | |||
| Signalanzeige, FM | Abgleich mehrmals wiederholen | ||||
| FM-Meßsender an 75/60 Ω-Antennen-eingang | ca.98 MHz 200 μV | FM-Station man. auf Signal | Oszilloskop und NF-Voltmeter über 4 Ω-Lastwiderstand an Lautsprecherausgang | CR 1710 CR 1730 VR 702 VR 703 | 5. LED muß aufleuchten |
| Skalepointer, Stereotrigger CR 1710 Abgleich mehrmals wiederholen | |||||
| FM-Meßsender an 75/60 Ω-Antennen-eingang | ca. 98 MHz 8 μV Nur I. K. oder r. K. moduliert | FM-Station man. auf Signal | Oszilloskop und NF-Voltmeter über 4 Ω-Lastwiderstand an Lautsprecherausgang | VR 101 | bis Lampe leuchtet |
| Stereotrigger CR 1730 Abgleich mehrmals wiederholen | |||||
| FM-Meßsender an 75/60 Ω-Antennen-eingang | ca. 98 MHz 8 μV Nur I. K. oder r. K. moduliert | FM-Station man. auf Signal | Oszilloskop und NF-Voltmeter über 4 Ω-Lastwiderstand an Lautsprecherausgang | VR 101 | auf Stereoumschaltung |
| Station Direction CR 1710 | |||||
| an P 701 ist Pin 4 und 5 kurzzuschlies-sen | DC-Voltmeter an P 511 Pin 6 und R 729 | VR 703 | auf 0 V ± 10 mV | ||
| Tuning CR 1730 | |||||
| FM-Meßsender an 75/60 Ω Antennen-eingang | 98 MHz 1 - 2 μV | FM-Station man. auf Signal | DC-Voltmeter über R 727 | VR 705 | auf 0 V ± 10 mV |
| Display CR 1730 FM-Frequenzanzeige | |||||
| FM-Meßsender an 60/75 Ω-Antennen-eingang | 98,000 MHz 1 mV | FM-Station man. auf Signal | Pin 2 von P 702 mit Pin 7 von P 701 kurzschließen | VR 702 | Display auf 98,000 MHz 100 kHz Anzeige darf nicht flackern |
| AM-Frequenzanzeige | |||||
| AM-Meßsender über DIN-Kunstantenne auf Antenneneingang | 1000 kHz 1 mV | auf Signal | VR 701 | Display auf 1000 kHz | |
| NF Ruhestrom CR 1730 | |||||
| Selection: Aux Volume : Minimum | DC-Voltmeter an P 203, P 1 + 4 Linker Kanal DC-Voltmeter an P 204, Pin 1 + 4 Rechter Kanal | VR 201 VR 202 | ca. 7 mA ca. 7 mA | ||


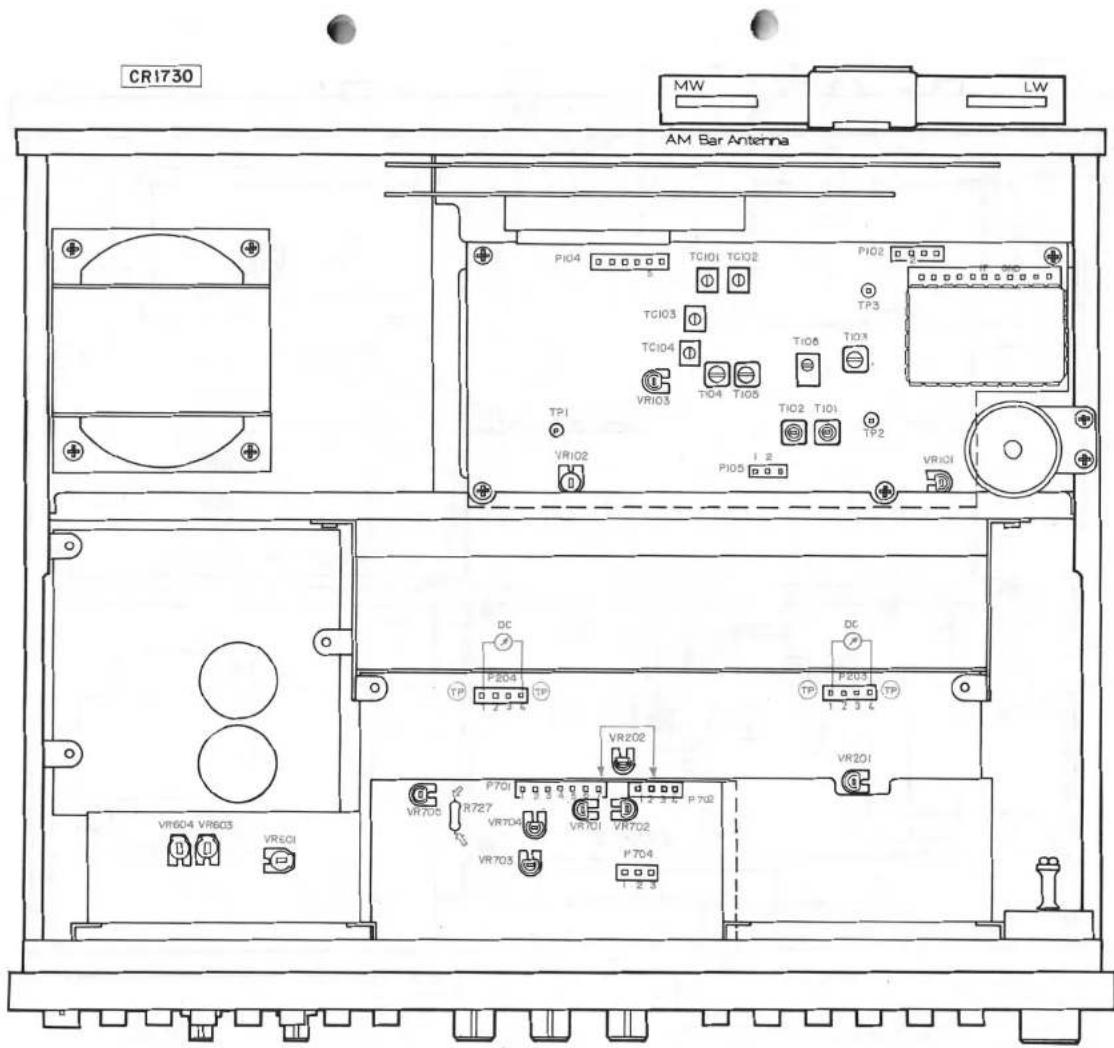

L = Leiterseite / Wiring side / Côté de conducteur
B = Bestückungsseite / Equipment side / Côté de composants

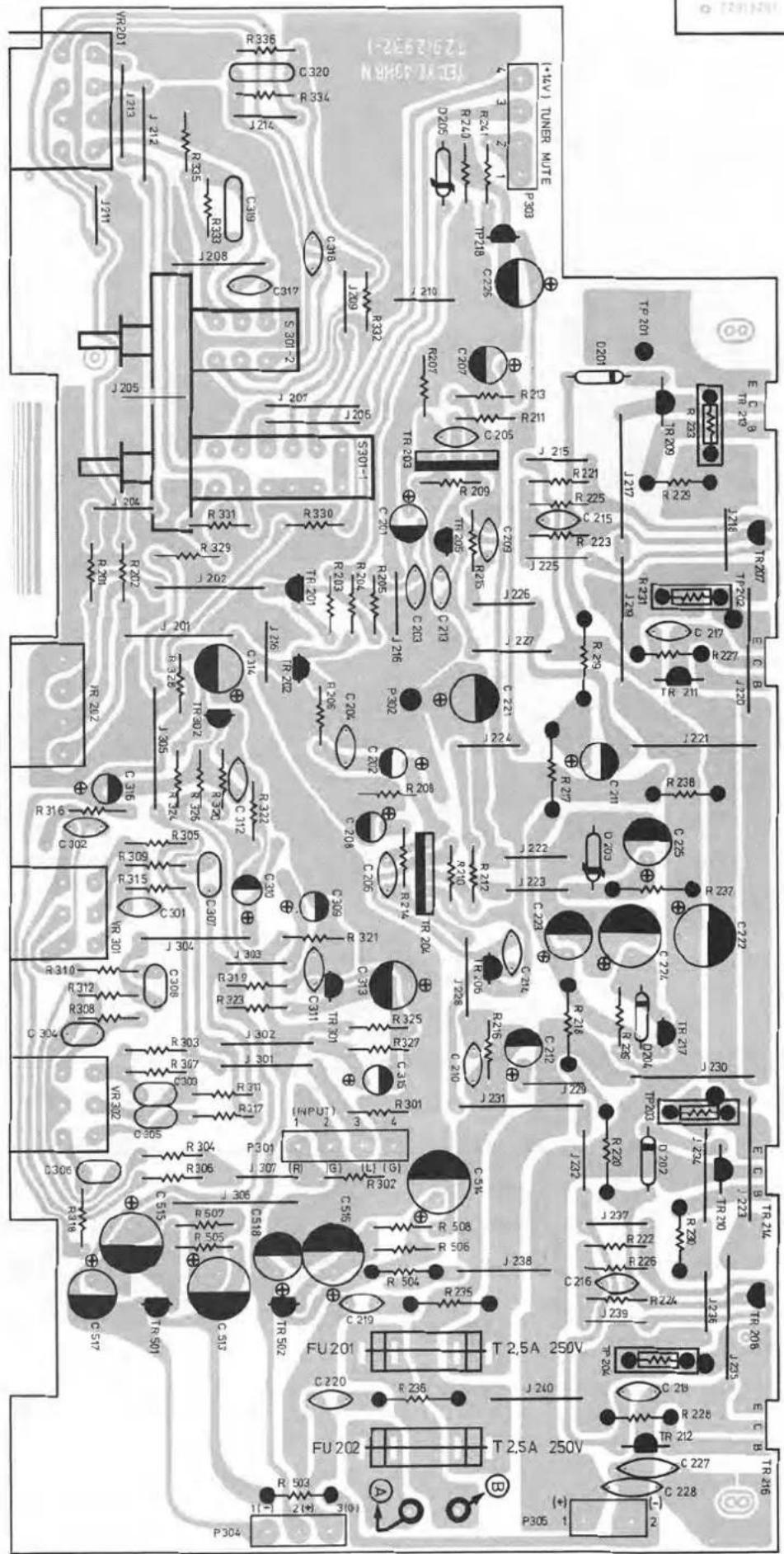

Verstärkerplatte CR 1710 / Main PWB CR 1710 / Etage amplificateur CR 1710
L
L


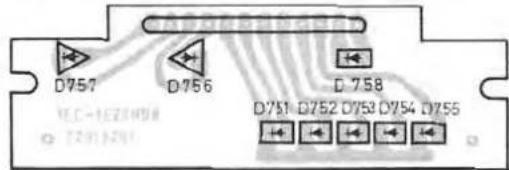

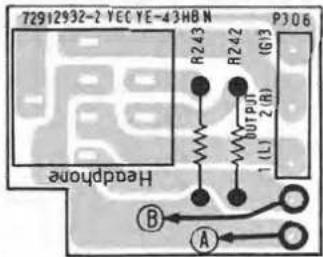

D757 D756 D 758 D751 D752 D753 D754 D755Kopfhörerbuchsenplatte CR 1710 /
Head phone plate CR 1710 /
Plaque du prise de casque CR 1710

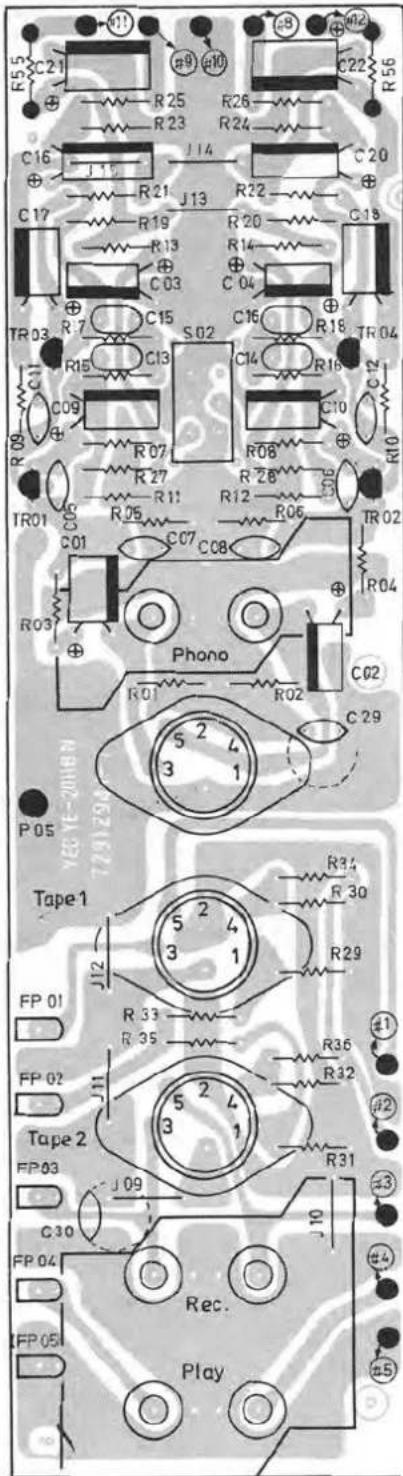

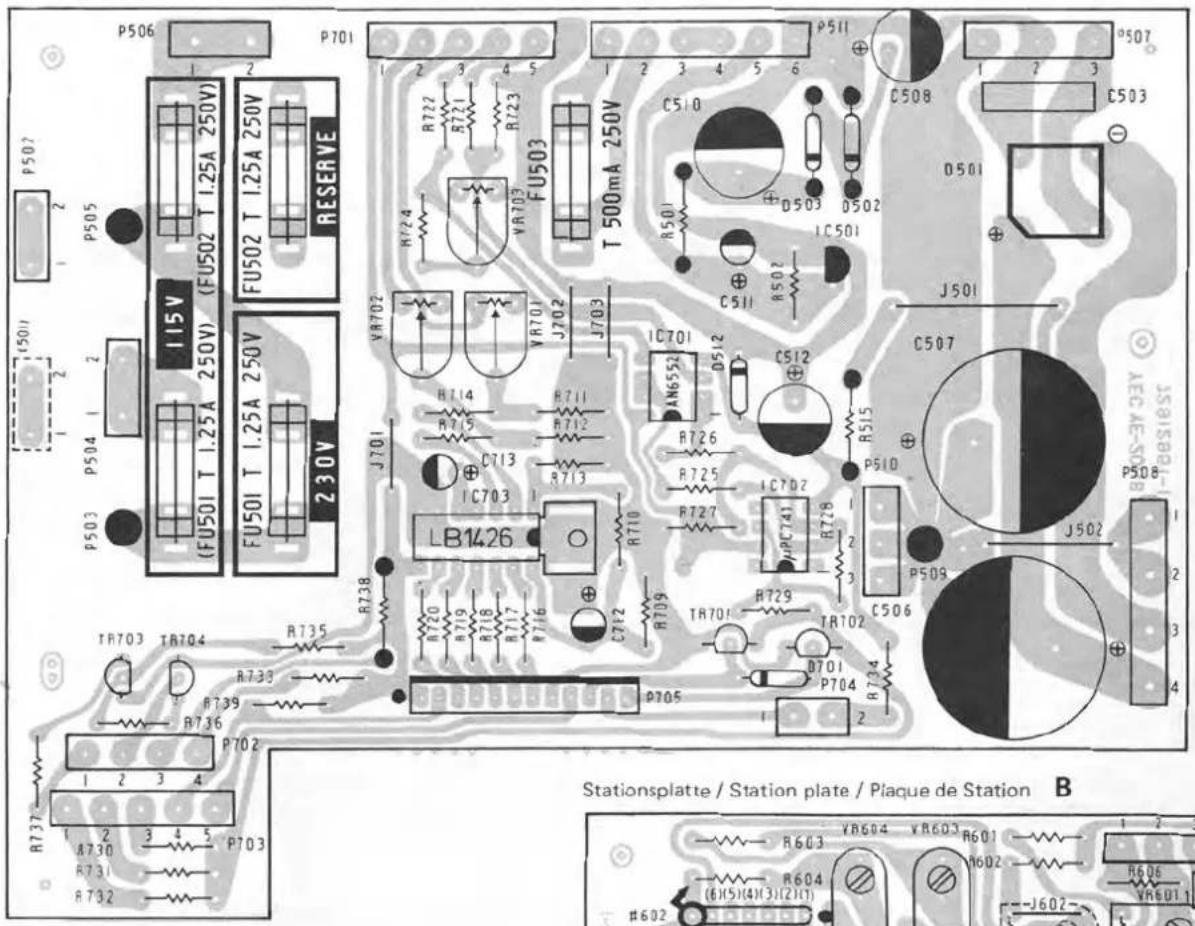

Input Terminal PWB CR 1730 /
Eingangswahlschalterplatte CR 1730 /
Input Switch PWB CR 1730 /
| Datum-Date-Date22.12.80 | Zeichen-Ref.-N/réf.KDT/N | Geräte Nr.-Serial number-No. de I-appareil | Gerät-Model-AppareilCR 1730 |
Erscheinung:
Gerät rauscht, obwohl Lautstärkeeinstellung auf Minimum steht. Mit dem Balanceregler ist das Rauschen ausblendbar
Ursache:

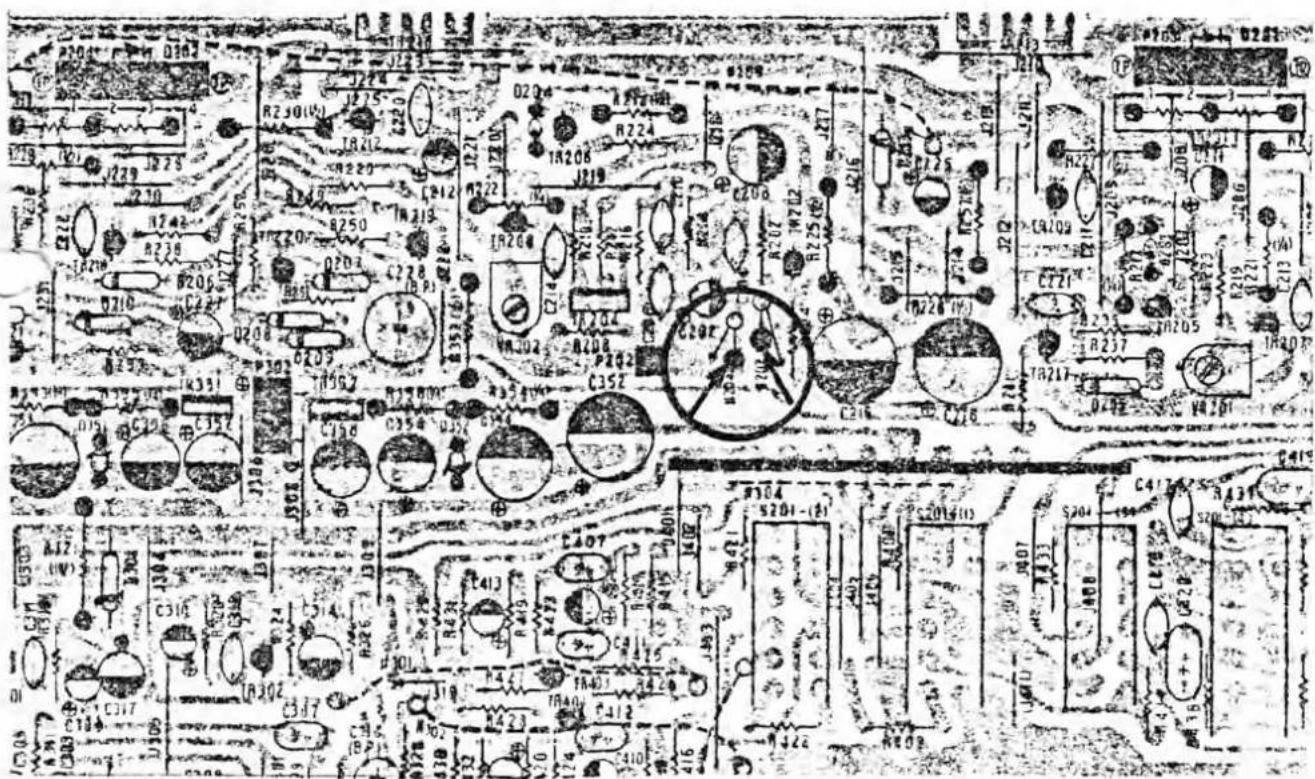

Abschirmung der NF-Leitung auf der NF-Platte (siehe Abb.) ist unterbrochen
Abhilfe:
Nachlöten der Abschirmung auf der NF-Platte
| Datum-Date-Date24.5.82 | Zeichen-Ref.-N/réf.KD/N | Geräte Nr.-Serial number-No. de l-appareil | Gerät-Model-AppareilCR 1730 |

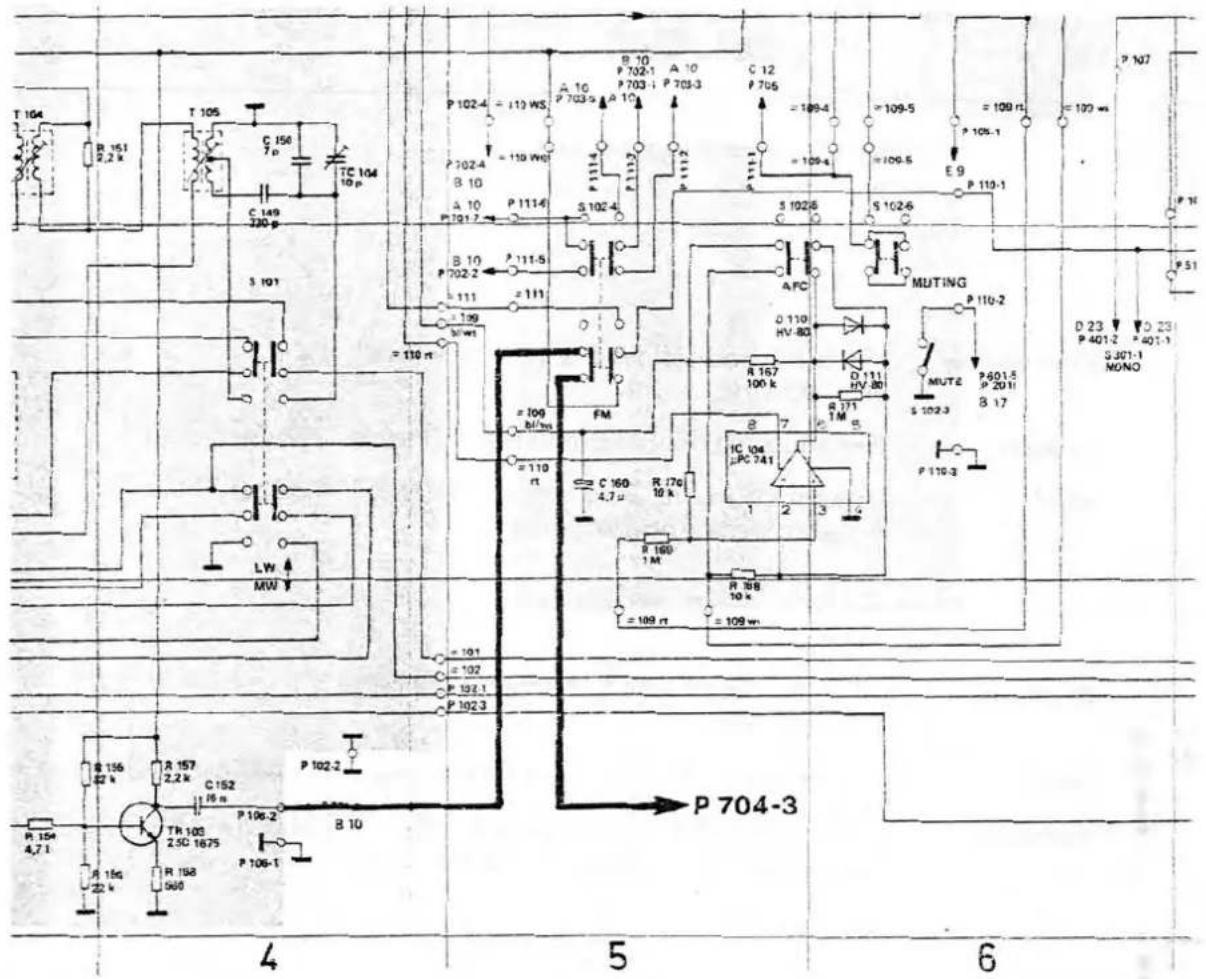

Erscheinung: Pfeifton innerhalb des Frequenzbereiches 90 – 93 MHz.
Ursache: Beeinflussung des FM-Empfanges durch den AM-Oszillator.
Abhilfe: Unterbrechung der Zuleitung P 106-2 / P 704-3 über FM-Schalter, siehe Änderung unten.
bitte wenden turn page tourner s.v.p.
Seite
27

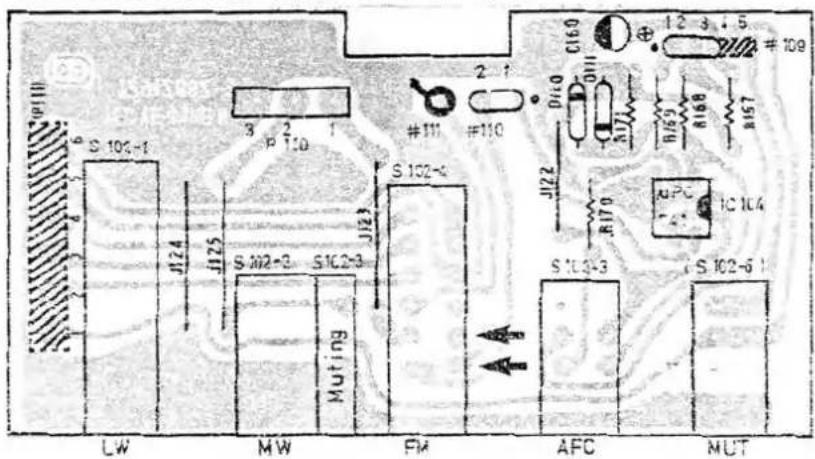

Tunerschalterplatte / Tuner switch PWS / Plaque de manoeuvre
B


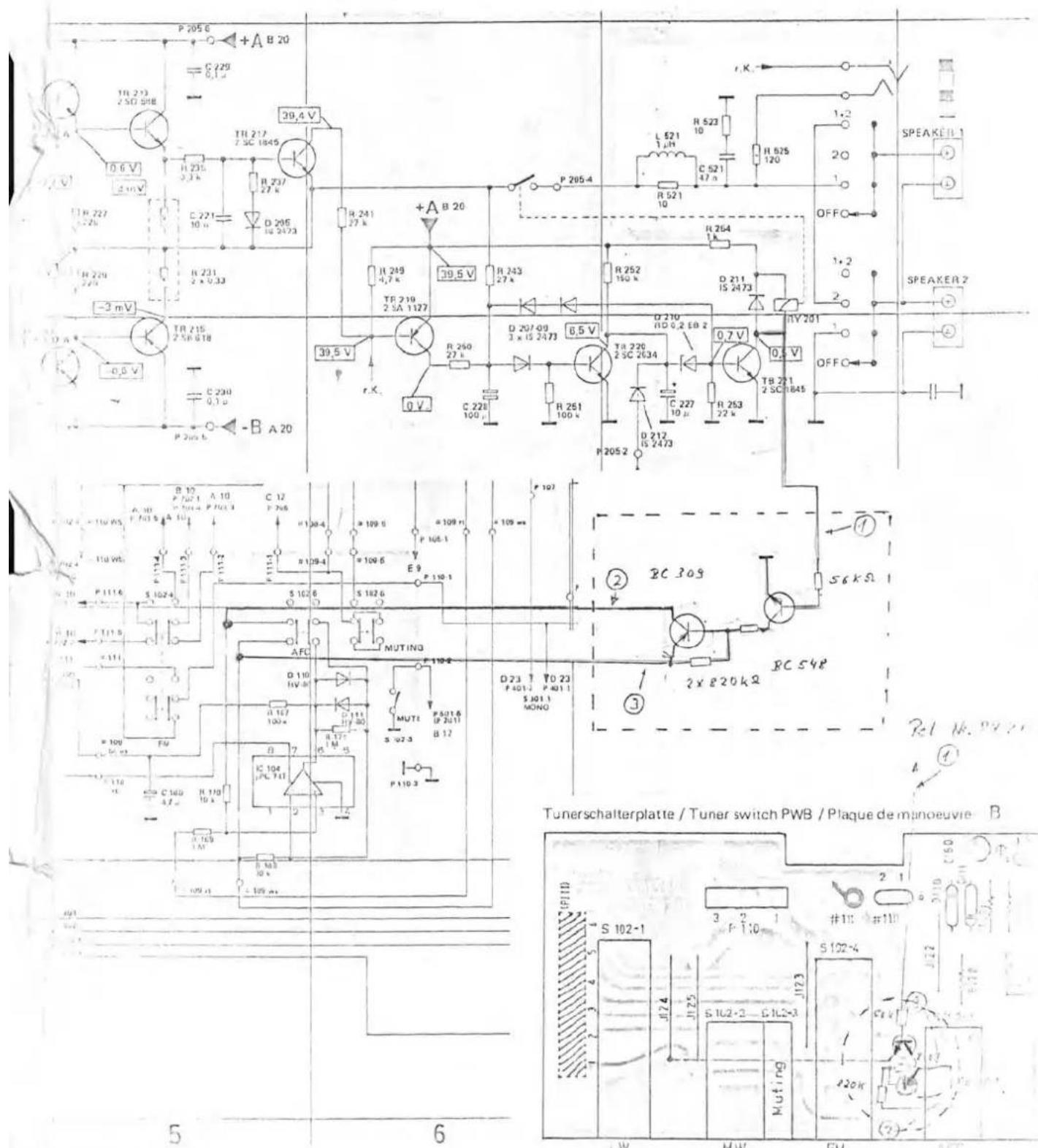

URSACHE: AFC - zu früh in Betrieb.
ABHILFE: Einbau einer Zusatzschaltung, siehe Änderung unten.
Benötigte Teile: Bc 548, BC 309, 56 k OHM, 820 k OHM, 820 k OHM
