BEDIENUNGSANLEITUNG PBH 850/1 Prowork

Art.-Nr.: 42.583.38 I.-Nr.: 01014

PROWORK

PBH 850/1

© Bitte Seite 2-5 ausklappen
© Please fold out page 2-5
© Veuillez déplier les page 2-5
① Gelieve blz. 2-5 uit te vouwen
① Aprite le pagine dalla 2-5
⑧ Fold side 2-5 ud
© Prosimy rozłożyć instrukcję na stronach 2-5
① Kérjük a 2-5 - ig levő oldalakat szétnyitni.
⑭ Molimo da raširite stranice 2-5
Откройте, пожалуста, страницы 2-5

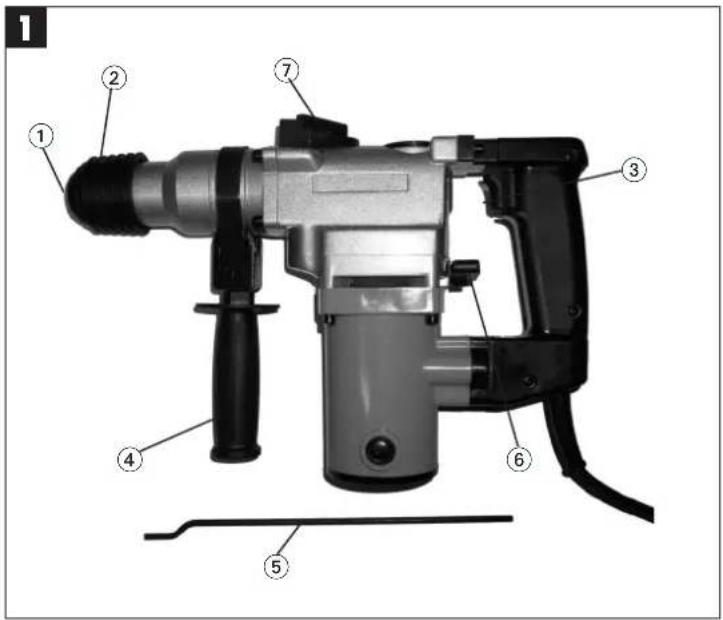

1. Gerätebeschreibung (Abb.1)

1 Staubschutz
2 Verriegelungshülse
3 Ein-Aus-Schalter
4 Zusatzgriff
5 Tiefenanschlag
6 Schlagstop
7 Drehstop

2. Technische Daten

Spannung: 230 V \~ 50 Hz

Leistungsaufnahme: 858 Watt

Leerlaufdrehzahl: 750 min

Schlagzahl: 3150 min -1

Bohrleistung (max.): Beton/Stein 26 mm

Gewicht: 4,8 kg

Vibrationspegel: 6,8 m/s

Schalldruckpegel: 92,7 dB(A)

Schalleistungspegel: 105,7 dB(A)

Schutzklasse: 回 / II

Geräusch- und Vibrationsmeßwerte ermittelt entsprechend EN 50144-2-6. Der Bohrhammer ist nicht für die Verwendung im Freien, entsprechend Artikel 3 der Richtlinie 2000/14/EG vorgesehen.

3. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im belligenden Heftchen!

4. Vor Inbetriebnahme

- Einsatzstelle nach verdeckt liegenden elektrischen Leitungen, Gas- und Wasserrohren mit einem Leitungssuchgerät untersuchen.

- Vor Anschluß an das Stromnetz darauf achten, daß die Netzspannung mit der Angabe auf dem Leistungsschild übereinstimmt.

4.1 Bestimmungsgemäße Verwendung

Das Gerät ist bestimmt zum Hammerbohren in Beton, Gestein und Ziegel und für Meißelarbeiten unter Verwendung des entsprechenden Bohrers oder Meißels.

4.2 Werkzeug einsetzen und wechseln (Abb. 2)

● Werkzeug vor dem Einsetzen reinigen und mit Maschinenfett leicht fetten.

• Verriegelungshülse (A) zurückziehen und halten.
• Staubfreies Werkzeug drehend in die Werkzeugaufnahme bis zum Anschlag einschieben. Das Werkzeug verriegelt sich selbst.
• Verriegelung durch Ziehen am Werkzeug prüfen.

4.3 Werkzeug entnehmen (Abb. 3)

Verriegelungshülse (A) zurückziehen, halten und Werkzeug entnehmen.

5. Inbetriebnahme (Abb. 1 - Pos. 3)

5.1 Ein- Ausschalten

- Einschalten: Betriebsschalter (3) drücken - Ausschalten: Betriebsschalter (3) loslasse

5.2 Zusatzgriff (Abb. 1 - Pos. 4)

Bohrhammer aus Sicherheitsgründen nur mit dem Zustzgriff verwenden.

Eine sichere Körperhaltung beim Arbeiten erhalten Sie durch Drehen des Zusatzgriffes. Zusatzgriff entgegen dem Uhrzeigersinn lösen und drehen. Danach Zusatzgriff wieder festziehen.

5.3 Tiefenanschlag (Abb. 1 - Pos. 5)

Zusatzgriff durch Drehen lösen und den geraden Teil des Tiefenanschlages in die Bohrung am Zusatzgriff einsetzen. Tiefenanschlag einstellen und Zusatzhandgriff wieder anziehen.

5.4 Staubaufnahme-Vorrichtung (Abb. 4)

Vor Bohrhammerarbeiten senkrecht über dem Kopf, Staubaufnahme-Vorrichtung über den Bohrer schieben.

5.5 Schlagstop (Abb. 5)

Zum sanften Anbohren ist der Bohrhammer mit einem Schlagstop ausgestattet.

● Schalthebel (6) nach rechts auf Position (b)

- Um das Schlagwerk wieder einzuschalten muß der Schalthebel (6) wieder zurück auf Position (a) - gedreht werden.

5.6 Drehstop (Abb. 6)

Für Meißel arbeiten kann die Drehfunktion des
Bohrhammers ausgeschaltet werden.
- Hierzu den Stellhebel (7) mit dem Pfeil (a) auf die Position (c) ↑ am Maschinengehäuse drehen.
- Um die Drehfunktion wieder einzuschalten muß der Stellhebel (7) mit dem Pfeil (a) auf die Position (b) iT gedreht werden.

D

Achtung:

Zum Hammerbohren benötigen Sie nur eine geringe Anpreßkraft. Ein zu hoher Anpreßdruck belastet unnötig den Motor. Bohrer regelmäßig prüfen. Stumpfen Bohrer nachschleifen oder ersetzen.

6. Wartung

● Vor allen Arbeiten am Gerät Netzstecker ziehen!
● Halten Sie Ihr Gerät immer sauber.
● Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.
- Um Staubablagerungen zu vermeiden sollten die Lüftungsschlitze nach Arbeitsende, durch Druckluft (max. 3 bar) gereinigt werden.
- Kohlebürsten regelmäßig kontrolieren (verschmutzte bzw. verschlissene Kohlebürsten führen zu übermäßiger Funkenbildung und zu Drehzahlstörungen).

7. Ersatzteilbestellung

Die folgenden Verschleißteile erhalten Sie bei der Fa. ISC GmbH.

Ersatzkohlen 42.583.20.02.001 Schalter 42.583.20.02.002

GB

1. Layout (Fig. 1)

1 Dust guard

2 Locking sleeve

3 On/Off switch

4 Additional handle

2. Technische gegevens

Spanning : 230 V - 50 Hz

Kontakt 42.583.20.02.002

Reservekul 42.583.20.02.001

Sklopka 42.583.20.02.002

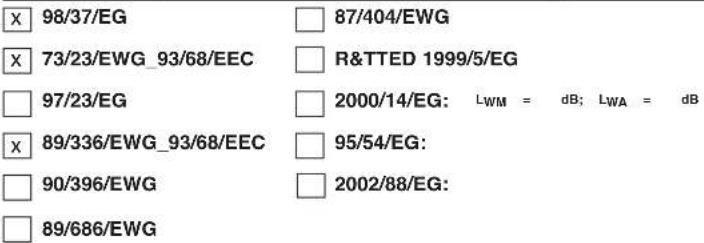

Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
⑧ declares conformity with the EU Directive and standards marked below for the article déclays in conformité suivants selon le
F declare la conformité suivante selon la directive CE et les normes concernant l'article
NL verklaart de volgende conformiteit in overeenstemming met de EU-richtlijn en normen voor het artikel
① declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo declara a seguinte conformidade de acordo.
declara a seguinte conformidade de acordo com a directiva CE e normas para o artigo
s förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
Limoltaa seuraavaa Euroopan unionin direktivien ja normien mukaista yhdenmukaisuutta tuotteelle
erklærer herved folgende samsvar med EU-direktiv og standarder for artikel
RUS заявляет о соответствии товара следующим директивам и нормам EC
IZjavljuje slijedeću uskladjenost s odredbama I normama EU za artiki.
® declară următoarea conformitate cu linia directoare CE și normele valabile pentru articolui.

ürün ile ilgili olarak AB Yönetmelikleri ve Normlan gereğince aşağıdaki uygunluk açıkla masını sunar.
© ηλώνει την ακόλουθη συμφωνία σύμφωνα με την Οδηγία ΕΕ και τα πρότυπο για το προϊόν
① dichiara la seguente conformita secondo la direttiva UE e le norme per l'articolo
attesterer følgende overensstemmelse I henhold til EU-direktiv og standarder for produkt
prohlašuje následující shodu podle směrnice EU a norem pro výrobek.
a következő konformitást jelenti ki a termékek- re vonatkozó EU-irányvonalak és normák szerint
⑤ pojasnjuje sledečo skladnost po smernici EU in normah za artikel.
PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
⑧K vydáva nasledujúce prehlásenie o zhode podl'a smernice EÚ a norlem pre výrobok.
ВС Декларира следното съответствие съгласно директивите и нормите на ЕС за продукта.

Bohrhammer PBH 850/1

Landau/Isar, den 02.05.2005

Brunhölzl

Leiter Produkt-Management

Produkt-Management

Art.-Nr.: 42.583.38 I.-Nr.: 01014 Archivierung: 4258320-39-4155050-E
