BEDIENUNGSANLEITUNG B-10 CATA
EINBAU UND BETRIEBSANLEITUNG
INSTRUCTIONS D'USAGE
USE INSTRUCTIONS
ISTRUZIONI D'USO
R.E. 00901540.06.02.2007
Dieser Ventilator muss in einer Höhe von mindestens 2,3 m installiert werden.

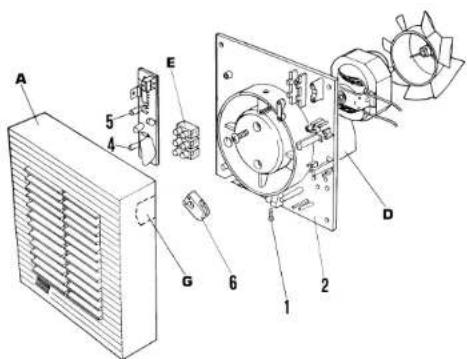

Zur Installierung ist eine runde Öttung mit einem Durchmesser von 100 mm (B-10), 120 mm (B-12), 150 mm (B-15) in der Wand, der Decke oder der Außenwand (je nachdem, wo der Abtuftventilator angebracht werden soll) anzubringen. Zur Abnahme des Deckes und der Vordeschle (A) ist die Schraube (I) vollständig zu lockem und der Deckej abzuziehen. Das dem Luftabzug dienende Entfaltungsröhr (D) durch die in der Wand, der Decke oder der Außenwand angebrachten Öffnung führen.
Den Gehäusesockel (2) mit den werkseitig gelieferten Schrauben und Döbeln befestigen.
Um die elektrische Verkabelung durchzuführen, abzunehmen und der mittelieferte Steckschau am Verbindungskaheil anzubrigen In der Folge ist die Kabeldurchführung (G) des Deckels (A), die der Anbringung des Stockschuhs dient, zu öffnen. Das Neizkabel en der Klenme (E) anschließte, das blaue Kabel an N und das braune Kabel an L. legen. Hinweis: - Der Einbau, die elektrische Verbindungen und die Anpassung sollen nach örtliche Regelungen färeine qualifizierte Person gemacht werden.
—Das Entlüftungshor (D) des Ablaufventilators nicht und einen Rauchabung, an Belüttungsrohre Heizlottkanale anschließen. Rel der installierung der Rohrleitungen sind die entsprechenden Gemeindeverordnungen über Entlüftung zu berücksichtigen, es sollte auch die Erlaubnis des für das Gebäude Verantwortlichen eingehol werden.
- Sicherstellen daß die Lüftung eiwandfrei funktioniert, vor allem in Räumen, in denen gleichzeitig win Abluftventilator und ein Gerät mit einer Verbrennungskammer wingselzl werden.
- Dieser Abluftventilator ist für die Lüftung von Wohnräumen und ähnlichen Räumlichkeiten vorgesehen.
- Es handelt sich um einen Mischluft-Radiallüfter, der entweder zur Entlüftung über das Rohrsystem oder zur direkten Entlüftung durch die Außenwand wingesetzt werden kann.
- Den Abluftventilator nich in Räumen mit einer Raumtemperatur, die über 40° C liegt, verwenden.
- Dieser Abluftventilator ist funkeststört (EG Verordnung Nr. 89/336).
ELEKTRISCHER ANSCHLUB
Überprüfen Sie, ob die Stromspannung mit der auf der Verpackung angebenen Spannung übereinstimmt. Muß an einen einpoligen Anschluß angeschlossen und an einen zweipoligen Schalter installiert werden, wobei der Abstand zwischen den Kintakten mind. 3 mm betragen muß. Die Anschlüsse befinden sich am Ventilatorgehäuse.
Sollten Sie bei der Installation ein Kabel verwenden, daß einen geringeren Durchmesses als die Zugentlastung hat,
so gleichen Sie den Unterschield mit dem beigelegten Kautschuk aus.
Muß mit einem Kabel, welches einen Durchmesser von 2 x 1 ☐ weist, fix angeschlossen werden. Ventilator entspricht der Sicherheitsklasse II it, den Vorschriften von C.E.I. IPX4
B-10, B-12, B-15 mit MATIC
Für die Anbringung des Frontdeckels A1, Fig. T, die Kühlerklappen-Kotfligel in der Position X (offen). Wenn der Deckel in der Endstellung ist, die Schraube (1) anziehen, bis der Deckel ganz fest sitzt. Überprüfen Sie, ob die Kotfligel sich korrekt öffnen und schließen lassen. (Die Öffnungszeit ist verzögen; ca. 30°). Wenn sich nach dieser Zeit die (Kühlerklappen)-Kotfligel noch nicht geöffnet haben, wiederholen Sie die Montage des Frontdeckels A1.
Modell B-10 TIMMER / B-12 TIMMER / B-15 TIMMER: IPX4
Zur Regelung der Nachlaufzeit ist der Nachlaufschalter (4) im Uhrzeigersinn zu drehen (Nachlaufzeit wird verlängert).
Modell B-10 II / B-12 II / B-15 II: IPX4
Zur Regelung der Nachlaufzelt ist der Nachlaufschalter Rot (4) im Uhrzeigersinn zu drehen.
Um den Feuchtigkeitsgrad zu regulieren, sit der Drehknopf des Hygrostats Blau (5) im Uhrzeigersinn zu drehen (Einstellung des Feuchtigkeitsgrads wird erholt).
Die Serien B-10 und B-15 mit eingebautem Hygrometer haben ein Signal-Led. Dieses Led leuchtet auf, wenn der Läfter durch Belätigen des Schaleters am Gerät oder außerhalb in Betrieb genommen wird, leuchtet der Led nicht auf. Wenn das Gerät nicht in Betriebs ist bleibt auch der Led aus.
Modell B-10 C / B-12 C / B-15 C: IPX4
Dieses Modell is mit einem EIN/AUS-Zugschaller ausgestallel (6).
