BEDIENUNGSANLEITUNG SW-20166 Sunware

DE Solarmodule Bedienungsanleitung .... 1

EN Solar modules Installation instructions ..... 12

Herzlichen Glückwunsch!

Sie haben ein hochwertiges Solarmodul der SunWare Solartechnik erworben und sich damit für höchste Qualität "Made in Germany" entschieden.

Damit Sie lange Freude an Ihrem neuen Solarmodul haben, lesen Sie bitte die nachfolgenden Hinweise sorgfältig durch.

Sollten Ihre Fragen hier nicht ausreichend beantwortet werden, wenden Sie sich bitte zunächst an Ihren Fachhändler. Selbstverständlich geben auch wir Ihnen jederzeit die gewünschten Auskünfte.

Direkte Informationen erhalten Sie unter: www.sunware.de

Verpackungsinhalt:

1 x Solarmodul
1 x Bedienungsanleitung

Nur bei Modulen mit 3-adrigem Anschlusskabel:

1 x Zellprotektor (bestehend aus:)

1 x Gehäuse
1 x Platine
2 x Zugentlastungsklemmen
4 x Schrauben 3,0 x 14 mm (mit angepresster Scheibe), für Zugentlastung
2 x Schrauben 3,0 x 16 mm, für Gehäuse

In dieser Bedienungsanleitung finden Sie wichtige Sicherheitshinweise die Sie genau lesen und beachten sollten.

D

Bitte bewahren Sie für den Zeitraum des Garantieanspruchs unbedingt Ihre Originalrechnung und die Originalverpackung auf.

Öffnen Sie in keinem Fall die wasserdichte Kabelanschlussdose und nehmen Sie keine zusätzlichen Bohrungen (z. B. für eine spezielle Befestigung) an Ihrem Solarmodul vor.

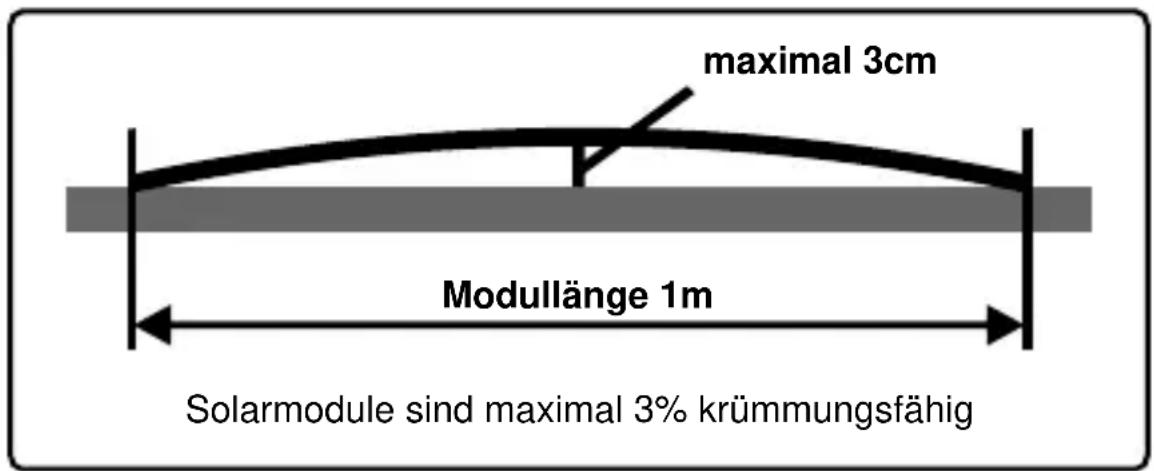

SunWare Solarmodule sind nicht biegbar! Die Module können unter leichter Krümmung montiert werden, maximal 3 cm je 1 Meter Modullänge!

maximal 3cm Modullänge 1m Solarmodule sind maximal 3% krümmungsfähig

Es ist besonders darauf zu achten, dass das Modul nicht schwingen kann! Schwingungen und zu starke Krümmungen können das Modul beschädigen oder zerstören!

Verwenden Sie grundsätzlich alle am Modul vorhandenen Befestigungspunkte!

Das Kabel am Kabelausgang nicht auf Zug belasten und nicht knicken!

Typ: SunWare Bootsmodule BILD ①

1 Kabelausgang

Anschlussdose salzwasserdicht vergossen und mit Trägerplatte verschraubt

2 Aufkleber

Seriennummer mit 6 Ziffern

3 Bohrungslöcher

4 Kantenschutz (optional erhältlich) kann einfach aufgesteckt und wieder entfernt werden

Typ: SunWare Kompakt Solarmodule BILD ②

1 Kabelausgang rechts

Anschlussdose salzwasserdicht vergossen und mit Trägerplatte verschraubt

2 Aufkleber

Seriennummer mit 6 Ziffern

5 Side-Clips zur Befestigung am Rand

4 Montage

Installationsort:

Ihr Solarmodul liefert die optimale Leistung, wenn die Sonne möglichst in einem senkrechten Winkel einfällt. Da eine Montage dieser Art jedoch platzbedingt selten realisierbar ist, ist die Montage auf waagerechter Fläche eine sinnvolle Alternative.

Montieren Sie Ihr Solarmodul immer auf einer steifen und ausreichend tragfähigen Fläche!

Geeignete Montageflächen sind z. B. Kajütdächer, das Bootsdeck und Schiebeluk-Garagen, wenn diese begehbar und nicht flexibel sind.

Beachten Sie bei der Montage, dass das Solarmodul maximal 3% krümmungsfähig ist. (siehe S. 2)

Achten Sie besonders darauf, dass das Modul nicht schwingen kann. Ungeeignete Montageflächen sind z. B. eine Plane oder Persenning.

Schwingungen und zu starke Krümmungen können das Modul beschädigen oder zerstören!

Möchten Sie Ihr Solarmodul mit Bootsschuhen betreten, ist unbedingt darauf zu achten, dass das Modul fest und ohne Abstand zum Untergrund auf einer tragfähigen und steifen Fläche montiert wird.

Lagern Sie Ihr Solarmodul bei Nichtverwendung ausschließlich auf fester und ebener Fläche in der Originalverpackung!

Hinweis: Alle Solarmodule mit einer Leistung von 24Wp und mehr sollten fest montiert werden!

Von einer mobilen Verwendung raten wir ab, Schwingungen können die Module beschädigen!

a) Befestigung an den Bohrungslöchern:

Alle SunWare Solarmodule sind mit Bohrungslöchern 3 ausgestattet.

Der Durchmesser der Bohrungen beträgt bei den 12V und 24V Standard Solarmodulen 5,6 mm, bei 12V Kompakt Solarmodulen 4,5 mm. Benutzen Sie für die Montage immer alle Bohrungslöcher des Solarmoduls. Verwenden Sie zur Befestigung ausschließlich Schrauben.

Achtung:

Bohren Sie keine Löcher durch das Modul und benutzen Sie zur Befestigung durch Verschrauben ausschließlich die vorhandenen Bohrungen!

Benutzen Sie immer alle Bohrungslöcher zur Befestigung!

b) Befestigung durch Verkleben: BILD ③

Möchten Sie Ihr Solarmodul auf dem Untergrund verkleben, empfehlen wir für diese Art der Montage einen 1-Komponenten-PUR-Kleber z.B. Helmipur SH100 oder Sikaflex 221. Je nach Modulgröße benötigen Sie etwa 300 g Kleber.

Tragen Sie den Kleber 7 auf die Modulrückseite wie im Bild 3 dargestellt auf.

c) Befestigung mit den SunWare Befestigungslips: BILD ④ + ②

Die Befestigungssclips sind für alle SunWare Solarmodule verwendbar. Die Clips werden mit dem Untergrund verschraubt. Passende Schrauben liegen den Befestigungssets bei.

SunWare Befestigungssclips erhalten Sie bei Ihrem Fachhändler. Weitere Informationen zu den Clips finden Sie auf unserer Homepage: www.sunware.de

BILD ④

5 Befestigungsset: Side-Clip Zur Befestigung am Rand
6 Befestigungsset: Mid-Clip Zur Befestigung von 2 nebeneinander liegenden Modulen

Betrifft nur SunWare Solarmodule mit dreiadrigem Anschlusskabel!

Der Zellprotektor hat die Aufgabe die Zellen im Modul bei teilweiser Abschattung des Solarmoduls vor Überhitzung (Hotspot) zu schützen, hierzu sind auf der Platine 2 Bypassdioden aufgelötet.

D

Achtung:

• Bevor Sie Ihr Solarmodul in Betrieb nehmen können, muss zunächst der mitgelieferte Zellprotektor angeschlossen werden!
  • Der Zellprotektor darf auf keinen Fall feucht oder nass werden.
• Jedes einzelne SunWare Solarmodul muss am Kabelende mit dem zugehörigen Zellprotektor verbunden werden.
  Erst nachdem der Zellprotektor angeschlossen wurde, dürfen die Solarmodule in Reihe oder parallel geschaltet werden.

BILD ⑤

1) Schrauben Sie die 3 Adern vom Modulkabel in die 3-fach Schraubklemmenleiste 9.

Bitte beachten Sie die richtige Farbkodierung, entsprechend dem Aufdruck auf der Platine 8.

Achten Sie auch auf sicheren Sitz der Adernendhülsen in den Schraubklemmen.

2) Nachdem Sie das Modul mit der Platine verbunden haben, können Sie mit einem Standardkabel (2x1,5mm²) die Verbindung zum Laderegler herstellen 10.

Beachten Sie unbedingt die Polarität der Leitungen (siehe Aufdruck der Platine) 8.

3) Mit den beiliegenden 2 Kabelklemmen fixieren Sie die Kabel an der Grundplatte des Gehäuses 11.

4) Jetzt schrauben Sie den Deckel auf die Grundplatte 12.

Nachdem Sie den Zellprotektor installiert haben, können Sie das Solarmodul über einen Laderegler an die Batterie anschließen.

Nehmen Sie zuerst das Masseband von der Batterie ab und decken Sie das Modul ab um unnötige Kurzschlüsse und Funkenbildung zu vermeiden.

Vom Solar-Laderegler wird eine Leitung direkt zur Batterie verlegt und dort an die Pole + und - angeklemmt (siehe Anleitung des Reglers).

Bei 24V Systemen müssen jeweils zwei 12V Module in Reihe geschaltet werden oder Sie verwenden 24V Module.

Paralleler Anschluss der Solarmodule


Serieller Anschluss der Solarmodule


Anschluss an einen Laderegler BILD

Kombination mit anderen Solarmodulen:

SunWare Solarmodule können problemlos untereinander und mit Solarmodulen von anderen Herstellern kombiniert werden, wenn die Solarmodule 33 oder mehr Solarzellen beinhalten.

Der Einbau von zusätzlichen Rückstromdioden ist nicht empfehlenswert, da diese permanent einen Spannungsverlust von 0,55V erzeugen.

Kombination mit Ladereglern:

Ergänzen Sie Ihr SunWare Solarmodul mit einem SunWare FOX-Solar Laderegler zu einem kompletten Solarenergiesystem.

SunWare Solarmodule können auch an jeden anderen Ladereglertyp angeschlossen werden.

Komponente Beschreibung

Trägerplatte 1 mm starkes VA Edelstahlblech,pulverlackiert

Solarzellen kristalline Solarzellen, innerhalb einesEVA - Laminats auf die Trägerplatteaufgeschweißt

Kabelausgang Anschlussdose salzwasserdichtvergossen und mit der Trägerplatteverschraubt

Kantenschutz schwarzer, gummierter Kantenschutz,-optional erhältlich- mit innenliegendem Edelstahlklemmprofil

Bohrungslöcher Standard Solarmodule 12V u. 24V:Durchmesser 5,6 mmKompakt Solarmodule 12V:Durchmesser 4,5 mm

Nur bei Modulen mit 3-adrigem Anschlusskabel:

Zellprotektor Kunststoffgehäuse mit Platine, 2 Kabelklemmen, 4 x Schrauben 3,0 x 14 mm (mit angepresster Scheibe), für Zugentlastung 2 x Schrauben 3,0 x 16 mm, für Gehäuse

Hinweis: Der Zellprotektor muss unbedingt wassergeschützt und unter Deck montiert werden!

Die technischen Detaildaten Ihres Solarmodultyps finden sie unter www.sunware.de

Die SunWare Solarmodule sind wartungsfrei!

Um eine optimale Leistungsausbeute zu erzielen, sollte die Moduloberfläche frei von jeglichen Verunreinigungen und Abschattungen sein (insbesondere Blättern und Möwendreck).

Benutzen Sie bei einer evtl. Reinigung der Moduloberfläche keine scharfen Reinigungsmittel und spitzen Gegenstände!

Verwenden Sie höchstens Wasser mit ein wenig Geschirrspülmittel.

9 Service

Bitte wenden Sie sich bei technischen Problemen zunächst an Ihren Fachhändler. In den allermeisten Fällen können Probleme auch telefonisch gelöst oder geklärt werden.

Um die Abwicklung bei einer Reklamation zu erleichtern, halten Sie bitte die Seriennummer Ihres Produktes und Ihre Originalrechnung bereit.

Bevor Sie ein Modul oder Laderegler an SunWare oder Ihren Händler zurückschicken, nehmen Sie bitte vorher Kontakt auf! Bitte haben Sie dafür Verständnis, dass Reklamationen ohne Originalrechnung nicht angenommen werden können.

Die Gewährleistungszeit für die Leistungsabgabe aller SunWare Solarmodule beträgt 3 Jahre ab dem Zeitpunkt des Verkaufs an den ursprünglichen Verbraucher und Käufer.

SunWare wird bei Verschlechterung der Leistungsabgabe bei Solarmodulen um mehr als 10% der Nennleistung unter Standardtestbedingungen (1.000W/qm, 25 °C, 1,5 AM) diesen Leistungsverlust ersetzen, sofern diese Verschlechterung auf Material- oder Fertigungsfehler zurückzuführen ist.

Bei den rahmenlosen Solarmodulen beträgt die maximal zulässige Verformung 3 cm pro 1 Meter Modullänge. Die Module müssen so montiert werden, dass diese nicht schwingen können.

Ausgeschlossen von der Gewährleistung sind Schäden, die auf unsachgemäße Modifikationen zurückzuführen sind.

Die Gewährleistungszeit für alle Produkte der SunWare GmbH & Co KG, insbesondere Laderegler und Digitalanzeigen, beträgt 2 Jahre ab dem Zeitpunkt des Verkaufs an den ursprünglichen Verbraucher und Käufer.

Die Gewährleistung beinhaltet Material und Arbeitslohn.

Fehlerhafte Produkte die laut Gewährleistungsbedingungen repariert, ergänzt oder ausgetauscht werden, müssen frachtfrei an die Verkaufsstelle zurückgebracht werden, unter Beilegung der Rechnungskopie.

Die Seriennummer muss eindeutig aus der Rechnung hervorgehen.

Anderweitige oder weitergehende Gewährleistungen aufgrund eventueller Leistungsreduzierungen oder Folgeschäden, insbesondere Nachbesserungen oder Schadensersatz, sind ausgeschlossen.
