BEDIENUNGSANLEITUNG PKF645FB2E BOSCH
Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.
■ Elektrischer Anschluss nur durch konzessioniertes Fachpersonal. Bei Falschan-schluss erlischt die Garantie.
- Nur ein fachgerechter Einbau nach dieser Montageanweisung garantiert einen sicheren Gebrauch. Bei Schäden durch nicht fachgerechten Einbau haftet der Monteur.
Unterbau
Keine Kühlgeräte, Geschirrspüler, unbelüftete Backöfen und Waschmaschinen unterbauen.
- Wenn Sie einen Backofen unterbauen, muss die Arbeitsplattendicke mindestens 20 mm betragen, in manchen Fällen auch mehr. Beachten Sie die Hinweise in der Montageanleitung des Backofens.
- Achten Sie darauf, dass vorstehende Teile wie z.B. das Netzanschlussgehäuse oder das Netzanschlusskabel nicht mit z.B. einer Schublade kollidieren.
Zwischenboden
Wenn die Kochfeldunterseite berührbar ist, muss ein Zwischenboden montiert werden.
■ Fragen Sie im Fachhandel nach einem Zwischenboden als Zubehör.
■ Wenn Sie einen eigenen Zwischenboden verwenden, muss der Mindestabstand zum Netzanschluss des Geräts 10 mm betragen.
Möbel vorbereiten
Die Arbeitsplatte muss eben, waagrecht und stabil sein.
■ Die Einbaumöbel inklusive Wandabschlussleisten müssen mindestens 90°C hitzebeständig sein.
■ Eine Nieschenverkleidungen innerhalb des 50 mm Abstands zur Rückwand darf nicht brennbar sein (z.B. Fliesen, Stein).
■ Die Schnittflächen hitzebeständig versiegeln, um ein Aufquellen der Arbeitsplatte durch Feuchtigkeit zu verhindern.

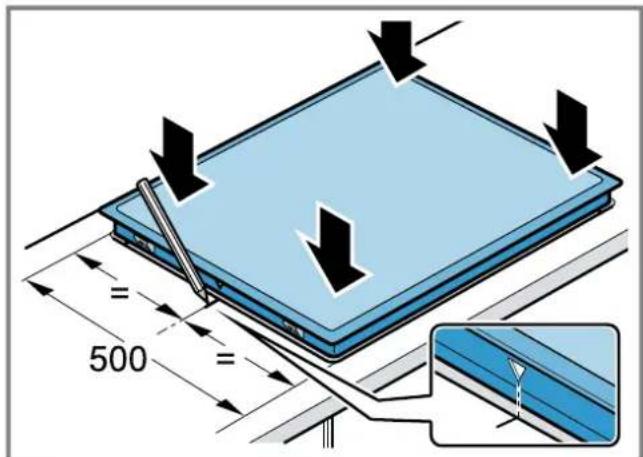

→ Abb. 1
Elektrischer Anschluss
Zum Schutz das Gerät erst aus den Styroporschalen nehmen, wenn Sie das Gerät in den Ausschnitt drücken. Das Gerät nie hochkant auf einer Geräte-seite abstellen.
■ Überprüfen Sie vor dem Geräteanschluss die Hausinstallation.
- Das Gerät entspricht der Schutzklasse I und darf nur in Verbindung mit Schutzleiteranschluss betrieben werden.
In der festverlegten elektrischen Installation ist eine Trennvorrichtung in den Phasen nach den Errichtungsbestimmungen vorzusehen.
■ Wenn auf dem Display des Gerätsüberscheint, ist es falsch angeschlossen. Gerät vom Netz trennen, Anschluss überprüfen.
Anschluss mit 3-adriger Leitung
Achten Sie auf eine geeignete Absicherung der Hausinstallation.
Beachten Sie die Farbcodierung der Netzanschlussleitung.
■ Grün-Gelb ist der Schutzleiter
■ Blau ist der Neutralleiter.
■ Braun ist die Phase (Außenleiter).
■ Die Leitung ist bei Bedarf durch eine mehrphasige Anschlussleitung ersetzbar. Bei Austausch der Leitung folgenden Absatz beachten.
Anschluss ohne vormontierter Leitung
Das Kochfeld nur nach Anschlussbild anschließen.
■ Die beiliegenden Kupferbrücken bei Bedarf einbauen.
■ Die Netzanschlussleitung muss dem Typ H05 VV-F oder höherwertig entsprechen.
■ Der Adernquerschnitt ist entsprechend der Strombelastung zu bestimmen. Nicht zulässig ist ein Querschnitt < 1,5 mm².
Anschluss mit vormontierter 5-adrigen Anschlussleitung
Nur geschultes Kundendienstpersonal darf die Anschlussleitung austauschen.
Kochfeld einsetzen
Die Anschlussleitung nicht einklemmen und nicht über scharfe Kanten führen.
■ Bei untergebautem Backofen, die Leitung an den hinteren Ecken des Backofens zur Anschlussdose führen.
→ Abb. 2
■ Das Kochfeld kann auch in einen vorhandenen 500mm tiefen Ausschnitt eingebaut werden.
→ Abb. 3
Kochfeld ausbauen
- Das Gerät spannungslos machen.
- Das Kochfeld von unten herausdrücken.
