Tower 86850 - Ventilator UNOLD - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG Tower 86850 UNOLD

Bedienungsanleitung Modell 86850

Stand: Januar 2017 /nr

Copyright ©

UNOLD AG

Mannheimer Straße 4

68766 Hockenheim

Telefon [phone]

Telefax +49 (0)62 05/94 18-12

E-Mail [e-mail]

Internet www.unold.de 86850_3

UNOLD®

Bedienungsanleitung Modell 86850

Technische Daten 6

Symbolerklärung......6

Für Ihre Sicherheit......6

Montieren 9

Erklärung der Tasten 10

Fernbedienung 10

Bedienen 11

Reinigen und Pflegen....12

Garantiebestimmungen 13

Entsorgung / Umweltschutz 13

Informationen für den Fachhandel......13

Service-Adressen 14

Technische gegevens ......29

Verklaring van de symbolen....29

BEDIENUNGSANLEITUNG MODELL 86850

TECHNISCHE DATEN

Leistung: 30 Watt, 220-240 V\~, 50 Hz

Maße: ca. 22,2 x 22,2 x 73,5 cm (L/B/H)

Gewicht: ca. 1,75 kg

Kabellänge: ca. 160 cm

Schutzklasse: II

Farbe: weiß

Ausstattung: 3 Geschwindigkeitsstufen, Zeitvorwahl (0,5 bis 7,5

Stunden), Öszillation bis 70°, mit Fernbedienung

Zubehör: Bedienungsanleitung, Fernbed ienung

Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten

SYMBOLERKLÄRUNG

Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sich ziehen können oder zu Schäden am Gerät führen.

FÜR IHRE SICHERHEIT

Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf.

Personen im Haushalt

1. Das Gerät kann von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des

Gerätes unterwiesen wurden und die aus dem Gebrauch des Gerätes resultierenden Gefahren verstanden haben. Das Gerät ist kein Spielzeug. Das Säubern und die Wartung des Gerätes dürfen von Kindern nur unter Aufsicht durchgeführt werden.

1. Kinder dürfen nicht mit dem Gerät spielen und müssen beaufsichtigt werden, um dies sicherzustellen.

2. Das Gerät an einem für Kinder unzugänglichen Ort aufbewahren.

Sicherheitshinweise zum Aufstellen und Betrieb des Gerätes

1. Schalten Sie das Gerät nur ein, wenn es ordnungsgemäß montiert wurde.

2. Achten Sie auf ausreichend Platz am Standort des Gerätes. Es müssen mindestens 50 cm zwischen dem Gerät und anderen Gegenständen eingehalten werden.

3. Verwenden Sie das Gerät nicht in besonders staubhaltigen Räumen oder in der Nähe brennbarer Substanzen.

4. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild anschließen.

5. Dieses Gerät darf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem betrieben werden.

6. Tauchen Sie das Gerät oder die Zuleitung keinesfalls in Wasser oder andere Flüssigkeiten ein – es besteht Lebensgefahr!

7. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes, es besteht die Gefahr eines Stromschlages!

8. Das Gerät ist ausschließlich für den Haushaltsgebrauch

oder ähnliche Verwendungszwecke bestimmt, z. B. in Teeküchen in Geschäften, Büros oder sonstigen Arbeitsstätten, zur Verwendung durch Gäste in Hotels, Motels oder sonstigen Beherbergungsbetrieben, in Privatpensionen oder Ferienhäusern.

1. Achten Sie darauf, dass die Zuleitung so verlegt wird, dass ein Stolpern über die Zuleitung ausgeschlossen ist.

2. Um Schäden am Kabel zu vermeiden, wickeln Sie die Zuleitung nie um das Gerät.

3. Um Schäden am Kabel zu vermeiden, ziehen Sie den Netzstecker immer am Stecker aus der Steckdose, ziehen Sie dabei nie an der Zuleitung.

4. Achten Sie darauf, dass die verwendete Steckdose leicht zugänglich ist, damit der Stecker bei Gefahr schnell herausgezogen werden kann.

5. Achten Sie darauf, die Zuleitung nicht einzuklemmen oder über Ecken zu ziehen, um Schäden an der Zuleitung zu vermeiden.

6. Verwenden Sie nach Möglichkeit kein Verlängerungskabel. Wenn dies nicht ver-

meidbar ist, wickeln Sie das Verlängerungskabel bitte vollständig ab und beachten Sie die Leistungsgrenzen des jeweiligen Kabels.

1. Stellen Sie das Gerät nicht direkt unter eine Steckdose.
2. Der Nennstrom der Steck-dose sollte 10 A überschrei- ten.
3. Das Gerät darf nicht in nas- sen/nasskalten oder feuch- ten Räumen betrieben wer- den – Stromschlaggefahr!
4. Vermeiden Sie starke Sonneneinstrahlung auf das Gerät.
5. Es dürfen niemals Gegenstände wie Finger, Nadeln, Stifte etc. durch die Öffnungen in das Innere des Gerätes gesteckt werden – Verletzungsgefahr!
6. Prüfen Sie regelmäßig das Gerät, den Stecker und die Zuleitung auf Verschleiß oder Beschädigungen. Bei Beschädigung senden Sie das Gerät bitte zur Überprüfung und Reparatur an unse-

ren Kundendienst. Unsachgemäße Reparaturen können zu erheblichen Gefahren für den Benutzer führen und haben den Ausschluss der Garantie zur Folge.

1. Wenn die Zuleitung beschädigt ist, darf diese ausschließlich durch den Hersteller bzw. dessen Kundenservice oder eine andere, entsprechend fachlich qualifizierte Person ausgetauscht werden, um Gefahren zu vermeiden.
2. Um Schäden zu vermeiden, darf das Gerät nicht mit Zubehör anderer Hersteller oder Marken benutzt werden.
3. Nach Gebrauch sowie vor dem Reinigen den Netzstecker aus der Steckdose ziehen. Das Gerät niemals unbeaufsichtigt lassen, wenn der Netzstecker eingesteckt ist.

Es dürfen niemals Gegenstände wie Finger, Nadeln, Stifte etc. durch die Öffnungen in das Innere des Gerätes gesteckt werden – Verletzungsgefahr!

Das Gerät nur auf einem ebenen, stabilen Untergrund betreiben, damit dieses nicht umkippt.

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäßer oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

MONTIEREN

1. Entfernen Sie alle Verpackungs- materialien und Transportsicherungen. Halten Sie Verpackungs- material wie z. B. Kunststoffbeutel oder Styropor von Kleinkindern fern – Erstickungsgefahr!
2. Prüfen Sie, ob alle benötigten Teile vorhanden sind.

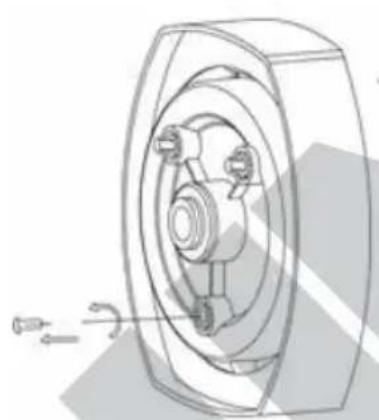

3. Entfernen Sie die drei Schrauben aus der Gerätebasis (Abb. 1).

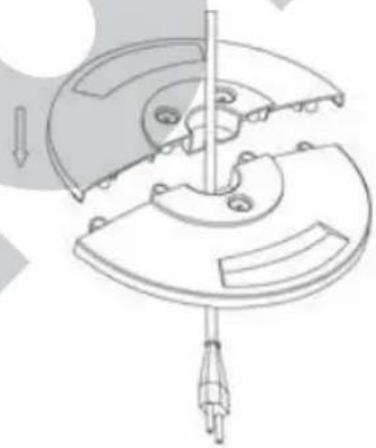

4. Fügen Sie zunächst beide Teile des Standfußes zusammen, bis diese einrasten (siehe Abbildung 2). Achten Sie dabei darauf, dass die Zuleitung durch die Öffnung

in der Mitte der beiden Teile geführt werden muss!

1. Verbinden Sie den Standfuß mit der Unterseite des Gerätes und verbinden Sie alle Teile mit den mitgelieferten Schrauben (Abb. 3)
2. Fixieren Sie die Zuleitung in der entsprechenden Aussparung an der Unterseite des Standfußes. (Abb. 4).
3. Prüfen Sie, ob alle Teile korrekt montiert und fixiert wurden.

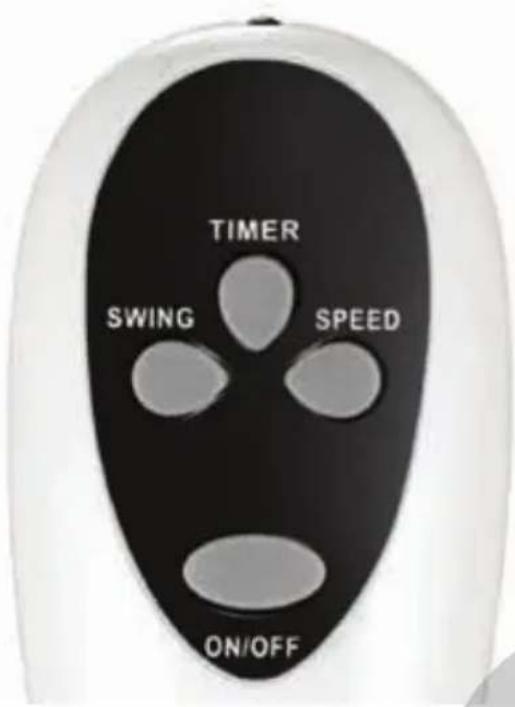

ERKLÄRUNG DER TASTEN

TIMER SWING SPEED ON/OFF

EIN/AUS (ON/OFF)

Zum Ein- und Ausschalten des Gerätes

Geschwindigkeit (Speed)

Zum Einstellen der drei verschiedenen Geschwindigkeitsstufen

Zeitvorwahl (Timer)

Zum Auswählen der Zeit, nach der sich das Gerät automatisch abschaltet, einstellbar zwischen 0,5 und 7,5 Stunden

Oszillation (Swing)

Zum Ein- und Ausschalten der Schwenkfunktion/Oszillation

FERNBEDIENUNG

1. Öffnen Sie vorsichtig die Abdeckung des Batteriefachs.
2. Setzen Sie die Batterien ein. Achten Sie hierbei bitte unbedingt auf die richtige Polung. Zur Orientierung sind entsprechende Markierungen in dem Batteriefach angebracht.
3. Verwend en Sie nur Batterien vom Typ AAA.
4. Schließen Sie die Abdeckung.
5. Wenn Sie das Gerät mit der Fernbedienung einstellen, achten Sie

darauf, diese während der Einstellungen immer in Richtung des Ventilators zu halten.

1. Die Bezeichnungen auf der Fernbedienung sind identisch mit den Tasten am Gerät.

2. Um Schäden zu vermeiden, lassen Sie die Fernbedienung bitte nicht aus großer Höhe fallen.

BEDIENEN

1. Vergewissern Sie sich, dass das Gerät auf einem geeigneten, ebenen Untergrund steht und sicher und stabil aufgestellt wurde.
2. Stecken Sie den Stecker in eine Steckdose.
3. Drücken Sie einmal auf die Taste „EIN/AUS“, um das Gerät einzuschalten.

Geschwindigkeit einstellen

1. Drücken Sie die Taste „Geschwindigkeit“ so lange, bis das Gerät mit der gewünschten Geschwindigkeit arbeitet. Die entsprechende Einstellung wird durch die jeweilige Kontrollleuchte angezeigt:

Niedrige Geschwindigkeit: Low

Mittlere Geschwindigkeit: Med

Hohe Geschwindigkeit: Hi gh

Schwenkfunktion/Oszillation

Drücken Sie die Taste „Oszillation“, um die Schwenkfunktion einzuschalten. Wenn Sie diese Taste erneut drücken, stoppt das Gerät in der aktuellen Position, der Ventilator läuft jedoch weiter.

Zeitvorwahl

1. Über die Taste „Zeitvorwahl“ können Sie die gewünschte Laufzeit des Gerätes auswählen. Dies ist im Bereich 0,5 bis 7,5 Stunden in Schritten von 30 Minuten möglich (z. B. 0,5 Stunden, 1 Stunde, 1,5 Stunden usw.). Drücken Sie die Taste „Zeitvorwahl“ so lange, bis die Kontrollleuchte für die gewählte Zeit aufleuchtet. Nach Ablauf dieser Zeit schaltet sich das Gerät automatisch aus. Wenn Sie keine Zeiteinstellung vornehmen, läuft das Gerät durchgehend.

Ausschalten

1. Drücken Sie erneut die Taste „EIN/AUS“ oder die Taste „EIN/AUS“ an der Fernbedienung, um das Gerät auszuschalten. Ziehen Sie den Stecker aus der Steck-dose, wenn Sie das Gerät nicht mehr verwenden.

REINIGEN UND PFLEGEN

Schalten Sie das Gerät aus, indem Sie die Taste „EIN/AUS“ drücken, und ziehen Sie den Stecker aus der Steckdose.

Achten Sie darauf, das Gerät niemals in Wasser zu tauchen. Motor oder elektrische Bauteile des Gerätes dürfen nicht feucht werden.

1. Verwenden Sie grundsätzlich keine scharfen Scheuermittel, Stahlwolle, metallischen Gegen-

stände, heiße Reinigungsmittel oder Desinfektionsmittel.

1. Wischen Sie Gehäuse und Gitter des Ventilators mit einem leicht feuchten Tuch ab.
2. Bewahren Sie den Ventilator an einem trockenen und sicheren Ort auf, um ihn vor Staub, Stößen, Hitze und Feuchtigkeit zu schützen.

GARANTIEBESTIMMUNGEN

Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sich bitte an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sie bitte zusammen mit einer Kopie des maschinell erstellten Kauf belegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt und freigemacht an unseren Kundendienst. Im Garantiefall werden dem Kunden in Deutschland und Österreich entstandene Versandkosten zurückerstattet. Von der Garantie ausgeschlossen sind Schäden durch Verschleiß, unsachgemäße Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden. Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkäufer oder Händler werden durch diese Garantie nicht eingeschränkt.

ENTSORGUNG / UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer hergestellt. Regelmäßige Wartung und fachgerechte Reparaturen durch unseren Kundendienst können die Nutzungsdauer des Gerätes verlängern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sie bitte: Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt werden. Sie müssen dieses Produkt an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten abliefern. Durch das separate Sammeln und Recyceln von Abfallprodukten helfen Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird.

Verbrauchte Batterien gehören nicht in den Hausmüll. Bitte entsorgen Sie diese über Ihren Elektrohändler oder die jeweilige kommunale Sammelstelle.

INFORMATIONEN FÜR DEN FACHHANDEL

Hiermit erklärt die UNOLD AG, dass sich der Ventilator 86850 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EC) befindet.

Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.

Hockenheim, 8.12.2016

UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim

SERVICE-ADRESSEN

DEUTSCHLAND

Mannheimer Straße 4 68766 Hockenheim

Kundendienst

Telefon [phone]

Telefax +49 (0) 62 05/94 18-22

E-Mail [e-mail]

Internet www.unold.de

Sie möchten innerhalb der Garantiezeit ein Gerät zur Reparatur einsenden? Auf unserer Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken, um damit das Paket kostenlos bei der Post abzugeben (nur für Einsendungen aus Deutschland und Österreich).

SCHWEIZ

MENAGROS AG

Hauptstr. 23

CH 9517 Mettlen

Telefon [phone]

Telefax [phone]

E-Mail [e-mail]

Internet www.bamix.ch

ÖSTER REICH

DEC

Digital Electronic Center Service GmbH

Kelsenstraße 2

A-1030 Wien

Telefon [phone]

Telefax +43 (0) 1/9616633-22

E-Mail [e-mail]

Internet www.decservice.at

POLEN

Quadra-Net

Dziadoszanska 10

61-248 Poznań

Internet www.quadra-net.pl

TSCHECHIEN

befree.cz s.r.o.

Škroupova 150

537 01 Chrudim

Telefon [phone]

Diese Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.

INSTRUCTIONS FOR USE MODEL 86850

TECHNICAL SPECIFICATIONS

Power: 30 watt, 220-240 V\~, 50 Hz

Geschwindigkeit (Speed)

Gewicht: ca. 1,75 kg

Kabellengte: ca. 160 cm

Beschermklasse: II

Kleur: wit
