BEDIENUNGSANLEITUNG Skyline 86855 UNOLD

Bedienungsanleitung Modell 86855

Stand: Oktober 2017 /nr

Copyright ©

UNOLD AG

Mannheimer Straße 4

68766 Hockenheim

Telefon [phone]

Telefax +49 (0)6205/9418-12

E-Mail [e-mail]

Internet www.unold.de 86855_2

UNOLD®

Bedienungsanleitung Modell 86855

Technische Daten 6

Symbolerklärung......6

Für Ihre Sicherheit......6

Montieren 9

Erklärung der Tasten 10

Fernbedienung 11

Bedienen 12

Reinigen und Pflegen....14

Informationen für den Fachhandel......14

Garantiebestimmungen 15

Entsorgung / Umweltschutz 15

Service-Adressen 16

Technische gegevens ....33

BEDIENUNGSANLEITUNG MODELL 86855

TECHNISCHE DATEN

Leistung: 60 Watt, 220-240 V\~, 50 Hz

Maße: ca. 32,0 x 32,0 x 106,8 cm (L/B/H)

Gewicht: ca. 4,4 kg

Schutzklasse: II

Kabellänge: ca. 160 cm

Farbe: schwarz

Ausstattung: 3 Geschwindigkeitsstufen, 3 Windarten, Zeitvorwahl (1 bis 8 Stunden), Oszillation, Aromabox, Tragegriff am Gehäuse, Anionenfunktion

Zubehör: Bedienungsanleitung, Fernbedienung

Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten

SYMBOLERKLÄRUNG

Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sich ziehen können oder zu Schäden am Gerät führen.

FÜR IHRE SICHERHEIT

Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf.

Personen im Haushalt

1. Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

2. Kinder dürfen nicht mit dem Gerät spielen.

3. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.
4. Bewahren Sie das Gerät und das Kabel außerhalb der Reichweite von Kindern unter 8 Jahren auf.

Sicherheitshinweise zum Aufstellen und Betrieb des Gerätes

1. Schalten Sie das Gerät nur ein, wenn es ordnungsgemäß montiert wurde.
2. Achten Sie auf ausreichend Platz am Standort des Gerätes. Es müssen mindestens 50 cm zwischen dem Gerät und anderen Gegenständen eingehalten werden.
3. Verwenden Sie das Gerät nicht in besonders staubhaltigen Räumen oder in der Nähe brennbarer Substanzen.
4. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild anschließen.
5. Dieses Gerät darf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem (wie z. B. Funksteckdosen) betrieben werden. Die mitgelieferte Fernbedienung ist davon ausgenommen.
6. Tauchen Sie das Gerät oder die Zuleitung keinesfalls in Wasser oder andere Flüssigkeiten ein – es besteht Lebensgefahr!
7. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes, es besteht die Gefahr eines Stromschlages!
8. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungszwecke bestimmt, z. B. in Teeküchen in Geschäften, Büros oder sonstigen Arbeitsstätten, zur Verwendung durch Gäste in Hotels, Motels oder sonstigen Beherbergungsbetrieben, in Privatpensionen oder Ferienhäusern.
9. Achten Sie darauf, dass die Zuleitung so verlegt wird, dass ein Stolpern über die Zuleitung ausgeschlossen ist.
10. Um Schäden am Kabel zu vermeiden, wickeln Sie die Zuleitung nie um das Gerät.
11. Um Schäden am Kabel zu vermeiden, ziehen Sie den Netzstecker immer am Stecker aus der Steckdose, ziehen Sie dabei nie an der Zuleitung.
12. Achten Sie darauf, dass die verwendete Steckdose leicht zugänglich ist, damit der Stecker bei Gefahr schnell herausgezogen werden kann.
13. Achten Sie darauf, die Zuleitung nicht einzuklemmen oder über Ecken zu ziehen, um Schäden an der Zuleitung zu vermeiden.
14. Verwenden Sie nach Möglichkeit kein Verlängerungskabel. Wenn dies nicht vermeidbar ist, wickeln Sie das Verlängerungskabel

bitte vollständig ab und beachten Sie die Leistungsgrenzen des jeweiligen Kabels.

1. Stellen Sie das Gerät nicht direkt unter eine Steckdose.

2. Das Gerät darf nicht in nassen/nasskalten oder feuchten Räumen betrieben werden – Stromschlaggefahr!

3. Vermeiden Sie starke Sonneneinstrahlung auf das Gerät.

4. Es dürfen niemals Gegenstände wie Finger, Nadeln, Stifte etc. durch die Öffnungen in das Innere des Gerätes gesteckt werden – Verletzungsgefahr!

5. Prüfen Sie regelmäßig das Gerät, den Stecker und die Zuleitung auf Verschleiß oder Beschädigungen. Bei Beschädigung senden Sie das Gerät bitte zur Überprüfung und Reparatur an unseren Kundendienst. Unsachgemäße Reparaturen können zu erheblichen Gefahren für den Benutzer führen und haben den Ausschluss der Garantie zur Folge.

6. Wenn die Zuleitung beschädigt ist, darf diese ausschließlich durch den Hersteller bzw. dessen Kundenservice oder eine andere, entsprechend fachlich qualifizierte Person ausgetauscht werden, um Gefahren zu vermeiden.

7. Um Schäden zu vermeiden, darf das Gerät nicht mit Zubehör anderer Hersteller oder Marken benutzt werden.

8. Nach Gebrauch sowie vor dem Reinigen den Netzstecker aus der Steckdose ziehen. Das Gerät niemals unbeaufsichtigt lassen, wenn der Netzstecker eingesteckt ist.

Es dürfen niemals Gegenstände wie Finger, Nadeln, Stifte etc. durch die Öffnungen in das Innere des Gerätes gesteckt werden – Verletzungsgefahr!

Das Gerät nur auf einem ebenen, stabilen Untergrund betreiben, damit dieses nicht umkippt.

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäßer oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

MONTIEREN

1. Stellen Sie vor der Montage sicher, dass Sie das Gerät auf einem ebenen, trockenen Untergrund montieren.
2. Entfernen Sie alle Verpackungsmaterialien und Transportsicherungen. Halten Sie Verpackungsmaterial wie z. B. Kunststoffbeutel oder Styropor von Kleinkindern fern – Erstickungsgefahr!
3. Prüfen Sie, ob alle benötigten Teile vorhanden sind.
4. Fügen Sie zunächst beide Teile des Standfußes zusammen, bis diese einrasten (siehe Abbildungen 1 und 5).
5. Drehen Sie den Ventilator so, dass das untere E nde nach obenzeigt.
6. Stecken Sie dann den Standfuß auf die Unterseite des Ventilators und fixieren Sie diesen mit den vier Schrauben.
7. Achten Sie darauf, dass sich die Zuleitung oberhalb des Standfußes befinden muss.
8. Prüfen Sie, ob alle Teile korrekt montiert und fixiert wurden.

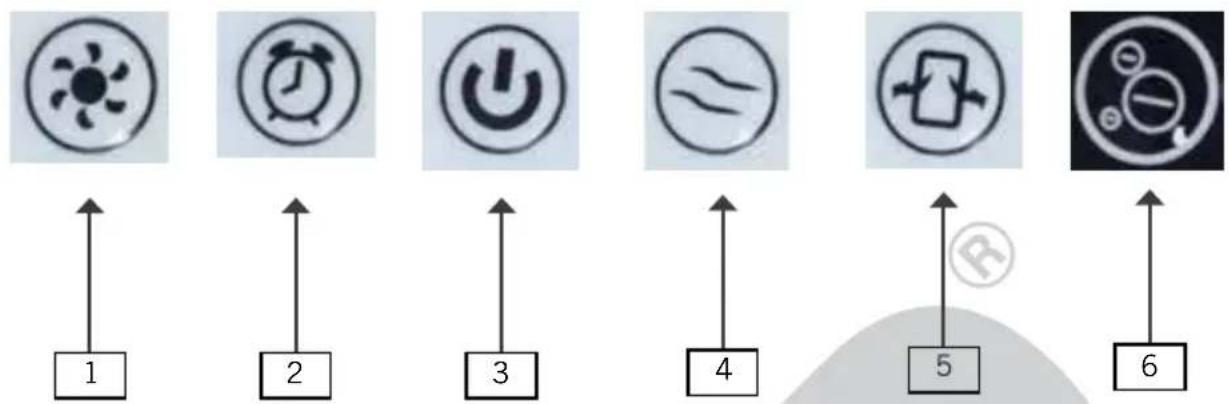

ERKLÄRUNG DER TASTEN

Geschwindigkeit/Speed

Zum Einstellen der drei verschiedenen Geschwindigkeitsstufen

Zeitvorwahl/Timer

Zum Auswählen der Zeit, nach der sich das Gerät automatisch abschaltet, einstellbar zwischen 1 und 8 Stunden

EIN/AUS/ON OFF

Zum Ein- und Ausschalten des Gerätes

Modus/Mode

Zum Auswählen des gewünschten Modus. Wählbar sind der Standard-, Naturnah- oder Schlafmodus.

Oszillation/Swing

Zum Ein- und Ausschalten der Schwenkfunktion/Oszillation

Anionen/Ion

Zum Ein- oder Ausschalten der Anionen-Funktion

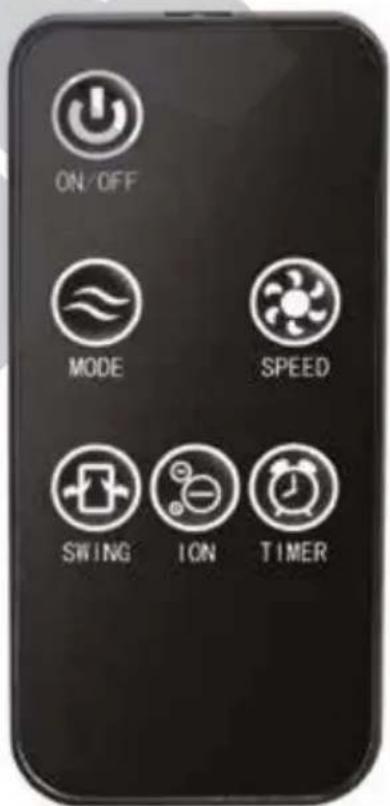

FERNBEDIENUNG

1. Ziehen Sie die Abdeckung des Batteriefachs vorsichtig aus der Fernbedienung.

1. Setzen Sie die Batterie in die vorgesehene Halterung ein.
2. Wenn Sie eine andere Batterie einsetzen möchten, achten Sie darauf, eine Knopfzelle vom Typ CR2025 zu verwenden.
3. Schieben Sie die Abdeckung wieder vorsichtig in die Fernbedienung. Dabei muss das „+“-Symbol der Batterie zur Rückseite der Fernbedienung zeigen.
4. Verwenden Sie nur Batterien des passe ndesTyps.
5. Wenn Sie das Gerät mit der Fernbedienung einstellen, achten Sie darauf, diese während der Einstellungen immer in Richtung des Ventilators zu halten.
6. Die Bezeichnungen auf der Fernbedienung sind identisch mit den Tasten am Gerät.
7. Um Schäden zu vermeiden, lassen Sie die Fernbedienung bitte nicht aus großer Höhe fallen.

ON/OFF MODE SPEED SWING ION TIMER

BEDIENEN

1. Vergewissern Sie sich, dass das Gerät auf einem geeigneten, ebenen Untergrund steht und sicher und stabil aufgestellt wurde.
2. Stecken Sie den Stecker in eine Steckdose.
3. Es ertönt ein kurzer Signalton und im Display wird die aktuelle Raumtemperatur angezeigt. Die Kontrollleuchte für „EIN/AUS“ leuchtet auf.
4. Drücken Sie einmal auf die Taste „EIN/AUS“. Es ertönt erneut ein Signalton und das Gerät startet. In der Grundeinstellung läuft das Gerät auf mittlerer Geschwindigkeit im normalen Modus.

Geschwindigkeit einstellen

1. Drücken Sie die Taste „Geschwindigkeit“ so oft, bis das Gerät mit der gewünschten Geschwindigkeit arbeitet. Die entsprechende Einstellung wird durch die jeweilige Kontrollleuchte angezeigt:

Niedrige Geschwindigkeit:

Mittlere Geschwindigkeit:

Hohe Geschwindigkeit:

Modus einstellen

Drücken Sie die Taste „Modus“ und wählen Sie die gewünschte Betriebsart aus. Sie können zwischen Standard-, Naturnah- und Schlaf-Modus wählen. Drücken Sie die Taste „Modus“ so oft hintereinander, bis die gewünschte Einstellung durch die entsprechende Kontrollleuchte angezeigt wird.

Normaler Modus

Symbol

Naturnaher Modus

Symbol

Das Gerät arbeitet mit wechselnden Geschwindigkeiten, welche sich wie natürliche Luftbewegung anfühlen.

Schlaf-Modus

Symbol

Das Gerät arbeitet wie im naturnahem Modus mit fest eingestellten Geschwindigkeiten, die sich stufenweise verringern.

Schwenkfunktion/Oszillation

1. Drücken Sie die Taste „Oszillation“, um die Schwenkfunktion einzuschalten. Wenn Sie diese Taste erneut drücken, stoppt das Gerät in der aktuellen Position, der Ventilator läuft jedoch weiter.

Zeitvorwahl

1. Über die Taste „Zeitvorwahl“ können Sie die gewünschte Laufzeit des Gerätes auswählen. Dies ist im Bereich 1 bis 8 Stunden möglich. Drücken Sie die Taste „Zeitvorwahl“ so lange, bis die gewünschte Stundenzahl im Display erscheint. Nach Ablauf dieser Zeit schaltet sich das Gerät automatisch aus (vorher ertönt ein Signalton). Wenn Sie keine Zeiteinstellung vornehmen, läuft das Gerät durchgehend.

Anionen-Funktion

1. Die Anionen-Funktion erfrischt die ventilierte Luft. Bei aktivierter Anionen-Funktion blinkt das Symbol. Werksseitig ist die Anionen-Funktion immer deaktiviert. Möchten Sie die Anionen-Funktion nutzen, müssen Sie diese einschalten, indem Sie die Taste „ANIONEN“ drücken. Die nun erzeugten negativ geladenen Ionen reinigen die Raumluft, Staubteilchen werden bekämpft. Zum Ausschalten der Funktion erneut die Taste drücken.

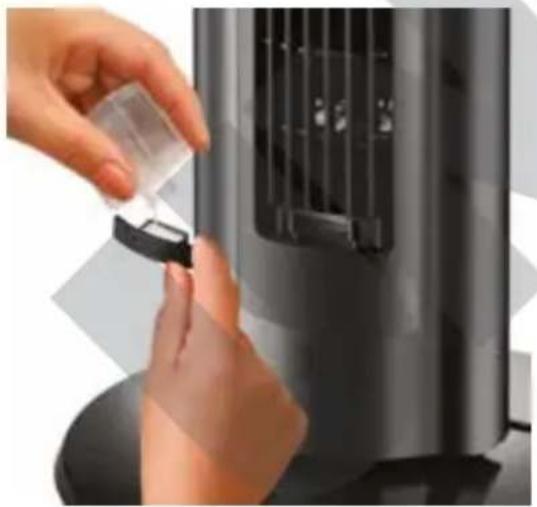

Aroma-Box

1. An der Vorderseite des Gerätes befindet sich eine kleine Box für das Zufügen von Duftstoffen. Ziehen Sie die Box heraus und träufeln Sie z. B. ein ätherisches Öl auf das Vlies in der Box. Sie können auch einige frische Blütenblätter (z. B. von Rosen) in die Aroma-Box geben. Verschließen Sie die Box anschließend wieder. Die ventilierte Luft duftet nun leicht nach den zugefügten Duftstoffen.

Ausschalten

1. Drücken Sie erneut die Taste „EIN/AUS“ am Gerät oder auf der Fernbedienung, um das Gerät auszuschalten. Ziehen Sie den Stecker aus der Steck-dose, wenn Sie das Gerät nicht mehr verwenden.

REINIGEN UND PFLEGEN

Schalten Sie das Gerät aus, indem Sie die Taste „EIN/AUS“ drücken, und ziehen Sie den Stecker aus der Steckdose.

Achten Sie darauf, das Gerät niemals in Wasser zu tauchen. Motor oder elektrische Bauteile des Gerätes dürfen nicht feucht werden.

1. Verwenden Sie grundsätzlich keine scharfen Scheuermittel, Stahlwolle, metallischen Gegenstände, heiße Reinigungsmittel oder Desinfektionsmittel.
2. Wischen Sie Gehäuse und Gitter des Ventilators mit einem leicht feuchten Tuch ab.
3. Bewahren Sie den Ventilator an einem trockenen und sicheren Ort auf, um ihn vor Staub, Stößen, Hitze und Feuchtigkeit zu schützen.

INFORMATIONEN FÜR DEN FACHHANDEL

Hiermit erklärt die UNOLD AG, dass sich der Ventilator 86855 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/E C) befindet.

Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.

Hockenheim, 8.12.2016

UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim

GARANTIEBESTIMMUNGEN

Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sich bitte an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sie bitte zusammen mit einer Kopie des maschinell erstellten Kauf belegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt und freigemacht an unseren Kundendienst. Im Garantiefall werden dem Kunden in Deutschland und Österreich entstandene Versandkosten zurückerstattet. Von der Garantie ausgeschlossen sind Schäden durch Verschleiß, unsachgemäße Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden. Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkäufer oder Händler werden durch diese Garantie nicht eingeschränkt.

ENTSORGUNG / UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer hergestellt. Regelmäßige Wartung und fachgerechte Reparaturen durch unseren Kundendienst können die Nutzungsdauer des Gerätes verlängern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sie bitte: Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt werden. Sie müssen dieses Produkt an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten abliefern. Durch das separate Sammeln und Recyceln von Abfallprodukten helfen Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird.

Verbrauchte Batterien gehören nicht in den Hausmüll. Bitte entsorgen Sie diese über Ihren Elektrohändler oder die jeweilige kommunale Sammelstelle.

SERVICE-ADRESSEN

DEUTSCHLAND

Mannheimer Straße 4 68766 Hockenheim

Kundendienst

Telefon [phone]

Telefax +49 (0) 62 05/94 18-22

E-Mail [e-mail]

Internet www.unold.de

Sie möchten innerhalb der Garantiezeit ein Gerät zur Reparatur einsenden? Auf unserer Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken, um damit das Paket kostenlos bei der Post abzugeben (nur für Einsendungen aus Deutschland und Österreich).

SCHWEIZ

MENAGROS AG

Hauptstr. 23

CH 9517 Mettlen

Telefon [phone]

Telefax [phone]

E-Mail [e-mail]

Internet www.bamix.ch

ÖSTER REICH

DEC

Digital Electronic Center Service GmbH

Kelsenstraße 2

A-1030 Wien

Telefon [phone]

Telefax +43 (0) 1/9616633-22

E-Mail [e-mail]

Internet www.decservice.at

POLEN

Quadra-Net

Dziadoszanska 10

61-248 Poznań

Internet www.quadra-net.pl

Diese Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.
