BEDIENUNGSANLEITUNG BMS 800 Quick Bullcraft

D Bitte lesen Sie die Gebrauchsanweisung genau und achten Sie besonders auf die Sicherheitshinweise. Bewahren Sie die Gebrauchsanweisung zusammen mit der Bohrmaschine auf.
F Veuillez lire consciencieusement le mode d'emploi et portez une attention particulière aux consignes désécurité. Gardez le mode d'emploi avec votre perceuse.
Lees aandachtig deze gebruiksaanwijzing en let heel in het bijzonder op de veiligheidsrichtlijnen. Berg de gebruiksaanwijzing samen met de klopboor-machine op.

1 2 3 4 5 6 7 8 9 10

Lieferumfang

BMS 800 Quick

Schnellspannbohrfutter 1,5 - 13 mm,

Zusatzhandgriff mit Tiefen- anschlag

VERWENDUNG

Die Bohrmaschine ist zum Bohren von Löchern in Holz, Eisen, buntmetallen und Gestein unter Verwendung des entsprechenden Bohrwerkzeugs ausgelegt.

Beschreibung

1 Schnellspannbohrfutter
2 Bohrtiefenanschlag
3 Zusatzgriff
4 2-Gang-Getriebeschalter
5 Bohren/Schlagbohren-Umschalter
6 Typenschild
7 Rechts-/Linkslauf-Umschalter
8 Drehzahl-Regler
9 Feststellknopf
10 Betriebsschalter

Technische Daten

Spannung: 230 V\~

Leistungs- 800 Watt aufnahme:

Bohr- Beton 16 mm

Ileistung: Stahl 13 mm Holz 25 mm

Leerlauf- n 0: 0-1100 min ^-1

drehzahl: n 0: 0-2900 min ^-1

Schlag-

zahl: 0-55.100 min -1

Schalldruckpegel LPA: 82 dB(A)

Schallleistungspegel LWA: 92,6 dB(A)

Schutzisoliert

Vibration a_w 10 m/s ^2

Gewicht 2,2 kg

Achtung

●Die Bohrmaschine ist nicht zum Antrieb von Vorsatzgeräten ausgelegt.
●Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.
●Nur scharfe Bohrer und geeignete Schrauberbits verwenden.
●Ziehen Sie bei allen Umbau- und Reinigungsarbeiten den Stecker aus der Steckdose.
●Schützen Sie das Netzkabel vor Beschädigungen. Öl und Säure können das Kabel beschädigen.
●Das Gerät nicht am Netzkabel tragen.
●Den Stecker nicht durch ziehen am Netzkabel aus der Steck-dose entfernen.
- Achten Sie vor dem Einstecken des Netzsteckers darauf, daß der Betriebsschalter nicht arretiert ist.
- Bei Verwendung von Kabeltrommel, Kabel vollständig abrollen. Drahtquerschnitt min. 1,5 mm ^2 .
●Maschine nicht überlasten.
●Sichern Sie alle zu bearbeitenden Werkstücke ausreichend.
●Kindern unzugänglich machen!
- Achten Sie auf einen sicheren Stand auf Leitern oder Gerüsten bei freihändigem Bohren.
- In Wänden, wo Strom, Wasser oder Gasleitungen unsichtbar verlegt sind, zuerst die Leitungen mit einem Leitungssuchgerät lokalisieren.
●Tragen Sie eine Schutzbrille und verwenden sie eine Staubmaske bei stauberzeugenden Arbeiten.
●Reparaturen dürfen nur vom Elektrofachmann durchgeführt werden.
●Verwenden Sie nur original Ersatzteile

●Die Lärmentwicklung am Arbeitsplatz kann 85 dB(A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch dieses Elektrowerkzeuges wurde nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/537/EWG) gemessen.

●Der Wert der am Griff ausgesendeten Schwingungen wurde nach ISO 5349 ermittelt.

Wartung

●Halten Sie Ihre Bohrmaschine immer sauber.
●Benutzen Sie zur Reinigung des Kunststoffes keine ätzen-den Mittel.
- Bei übermäßiger Funkenbildung überprüfen Sie die Kohlenbürsten.
●Halten Sie die Lüftungsschlitze frei.
- Sollten Sie Beschädigungen feststellen, können Sie anhand der beiliegenden Explosionszeichnung, sowie der Teileliste, Ersatzteile genau definieren und bei unserem Kunden-service anfordern.

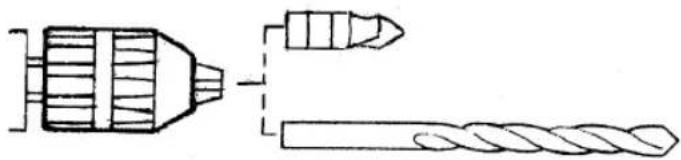

Schnellspannbohrfutter immer bis zur Rastung spannen.

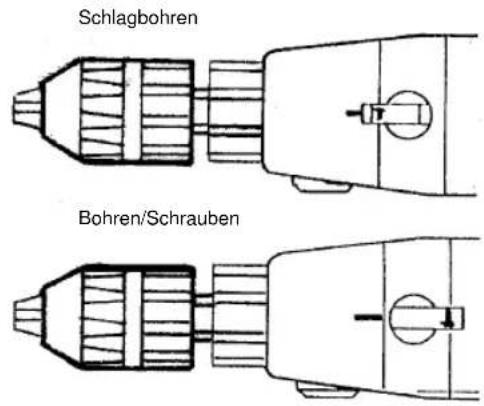

Schlagbohren Bohren/Schrauben

Achtung!

Nur im Stillstand umschalten. Beim Bohren in Fliesen und Kacheln Stellung Bohren/Schrauben einstellen.

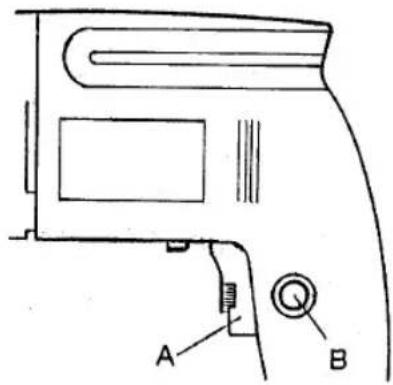

Einschalten: Betriebsschalter A eindrücken Dauerbetrieb: Mit Feststellknopf B Schalter A sicher Ausschalten: Betriebsschalter A kurz eindrücken

Durch mehr oder weniger starkes Drücken des Betriebsschalters A wählen Sie die richtige Tourenzahl für jede Arbeit. (z.B. Schrauben, Bohren usw.)

Rechtslauf Linkslauf

Drehen des Drehzahlreglers nach rechts erhöht sich die Umdrehung

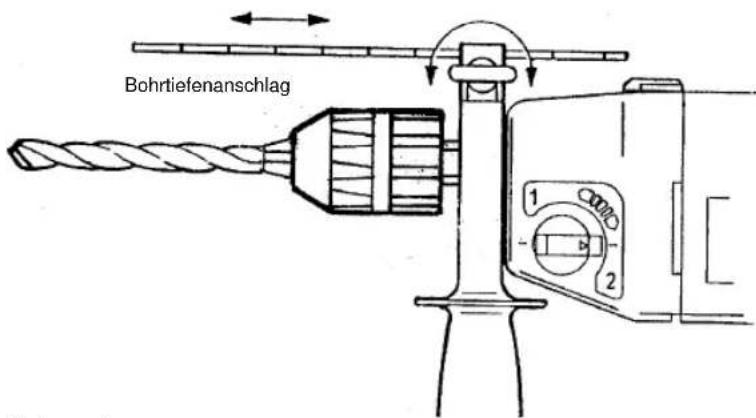

Bohrtiefenanschlag 1 2

Stellung 2

Achtung!

Benutzen Sie aus Sicherheitsgründen beim Arbeiten stets den Zusatzhandgriff. Da im Betrieb der Geräuschpegel über 85 dB (A) liegt, ist ein Gehörschutz empfehlenswert.

Achtung!

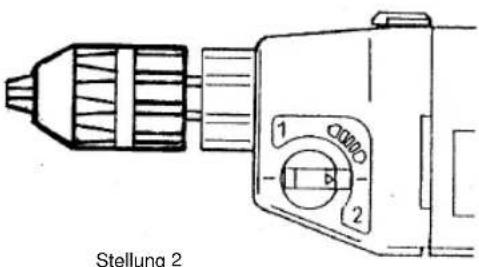

Nur im Stillstand umschalten. Stellung 1 auf Stellung 2

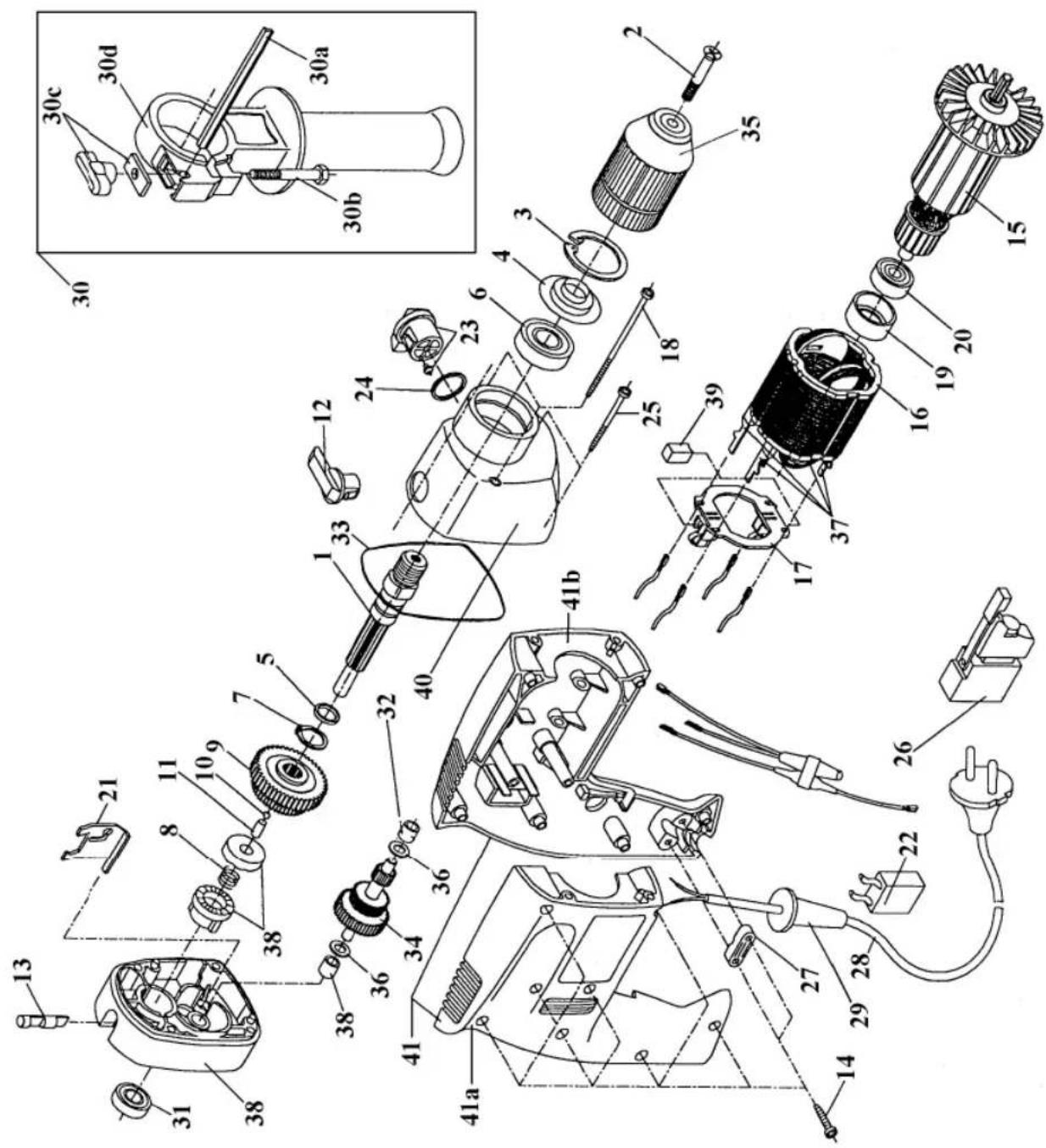

Ersatzteilzeichnung BMS 800 Quick, Art.-Nr. 42.592.23, I.-Nr. 91028

Ersatzteilliste BMS 800 Quick, Art.-Nr. 42.592.23, I.-Nr. 91028

Pos.	Bezeichnung ET-Nummer
01	Aufnahmewelle 1/2" 42.592.20.01
02	Bohrfuttersicherungsschraube 42.592.20.03
03	Seegerring 42.591.02.21
04	Lagerhülse 42.591.02.20
05	Dichtungsring 42.591.02.09
06	Kugellager 6002 42.591.02.19
07	Seegerring 42.591.02.10
08	Feder 42.591.02.62
09	Getrieberad 42.592.20.10
10	Kugel 5 42.591.02.64
11	Bolzen 5x10 42.591.02.63
12	Drehknopf 42.592.00.01
13	Bolzen 42.591.02.61
14	Schraube 4x20 42.591.02.46
15	Rotor	42.591.02.41
16	Stator	42.591.02.38
17	Bürstenhalter	42.592.20.17
18	Schraube 4,2x80/20	42.591.02.25
19	Lagerhülse 42.591.02.39
20	Kugellager	42.591.02.40
21	Schieber	42.591.02.06
22	Kondensator	42.591.02.42
23	Drehknopf 42.591.02.18
24	Dichtung	42.591.02.17
25	Schraube	42.591.02.26
26	Schalter	42.591.02.35
27	Zugentlastungsschelle	42.591.02.45
28	Netzleitung
29	Knickschutztülle	42.591.02.44
30	Zusatzhandgriff komplett	42.592.20.11
30a	Tiefenanschlag	42.591.02.13
30b	Schraube	42.592.20.12
30c	Gegenmutter kpl.	42.592.20.13
30d	Handgriff	42.592.20.14
31	Kugellager 6082 42.591.02.31
32	Nadellager	42.591.02.67
33	Dichtungsring
34	Getriebewelle 42.592.20.15
35	Schnellspann-Bohrfutter	42.592.20.02
36	U-Scheibe	42.591.02.68
37	Statoranschlußklemme	42.592.20.18
38	Lagerschild	42.592.20.16
39	Kohlebürste (Paar)	42.592.20.19
40	Getriebegehäuse	42.591.02.66
41	Griffgehäuse komplett	42.592.03.02
41a	Griffgehäuse rechts	42.592.03.03
41b	Griffgehäuse links	42.592.03.04
