BEDIENUNGSANLEITUNG RB38C7B6C41 SAMSUNG

Kuhl-/Gefrierkombination

Benutzerhandbuch

Sicherheitsinformationen 4

Wichtige Informationen zu den Sicherheitschinweisen 4

Wichtige Symbole für Sicherheits- und Gefahrenhinweise: 7

Wichtige Vorsichtsmaßnahmen für ihre Sicherheit 8

Wichtige Warnhinweise für Transport und Aufstellungssort 12

Wichtige Warnhinweise für das Aufstellen 13

Vorsichtshinweise für die Aufstellung 17

Wichtige Warnhinweise fur die Verwendung 18

Vorsichtshinweise für die Verwendung 25

Vorsichtshinweise für die Reinigung 29

Wichtige Hinweise für die Entsorgung 31

Weitere Tipps zur ordnungsgemäßen Verwendung 33

Hinweise zur WEEE-Kennzeichnung 35

Aufstellung 36

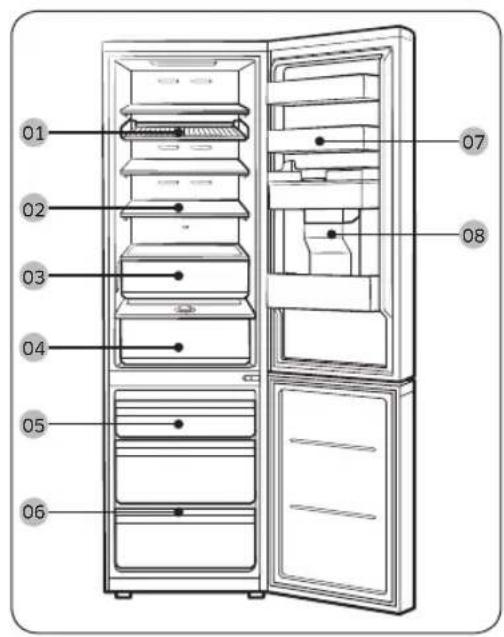

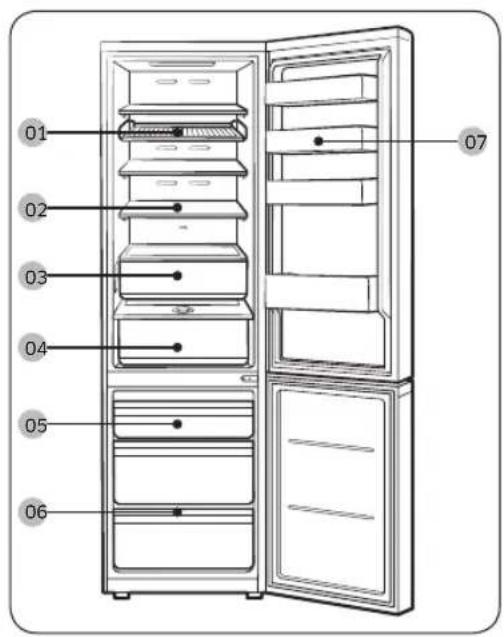

Ohre Kuhl-/Gefrierkombination auf einen Blick 36

Aufstellungshinweise in Verfahrensschritten 37

Bedienung 44

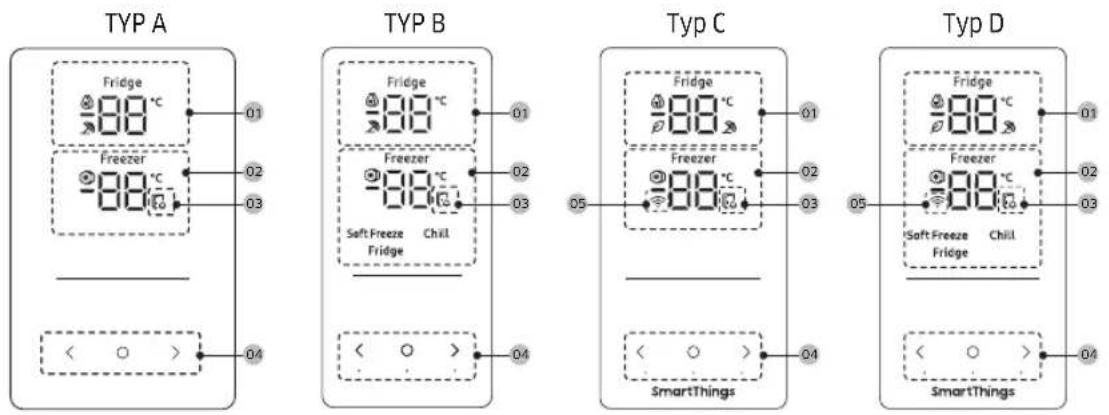

Bedienfeld (nur fur entsprechend ausgestattete Modelle) 44

SmartThings (nur entsprechend ausgestattete Modelle) 50

Spezialfunktionen 53

Wartung und Pflege 57

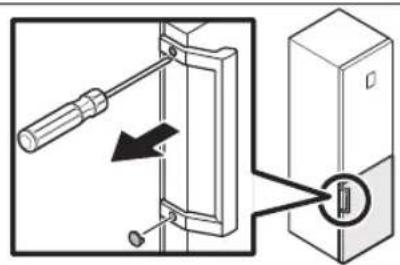

Umkehrn der Turgriffposition (bei Modellen mit Stangengriffen) 57

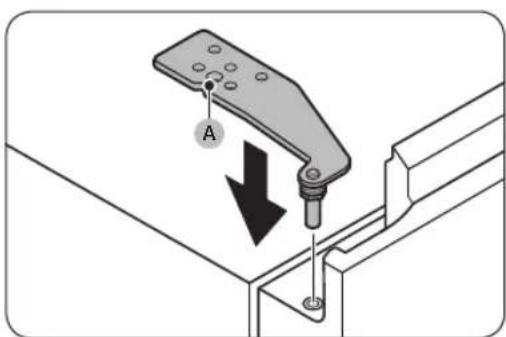

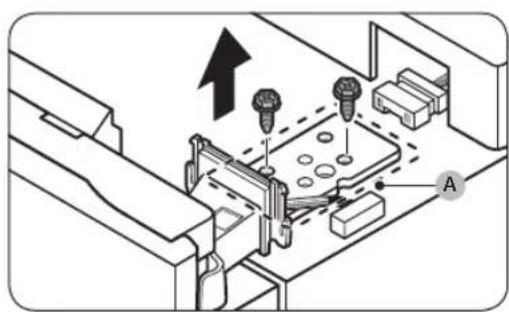

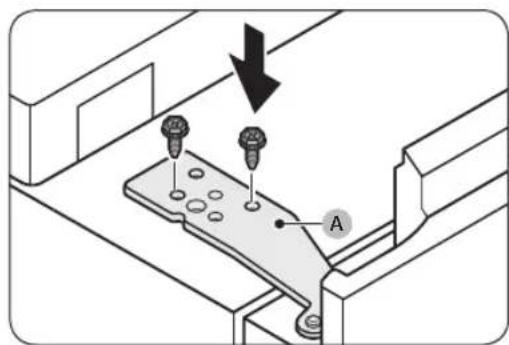

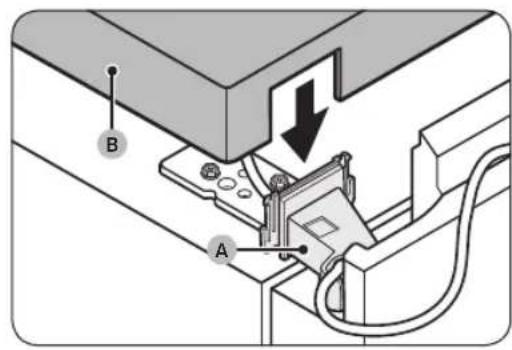

Ändern der Anschlagseite für die Gerätatur (nur bestimmte Modelle) 58

Handhabung und Pflege 73

Reinigung 75

Ersetzen von Teilen 76

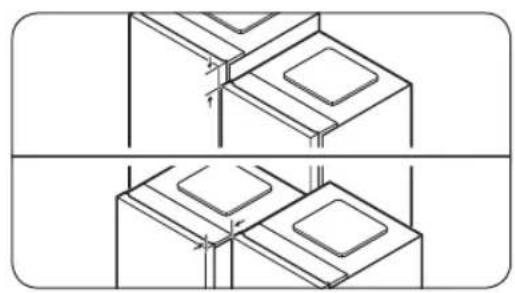

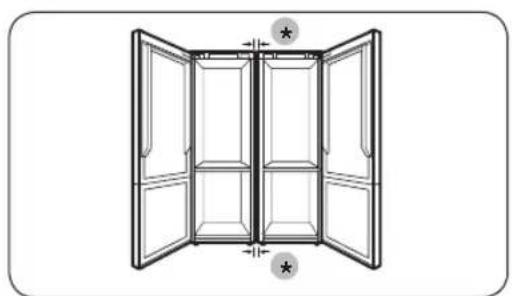

Paarweise Aufstellung (nur entsprechend ausgestattete Modelle) 77

Problembehebung 84

Allgemein 84

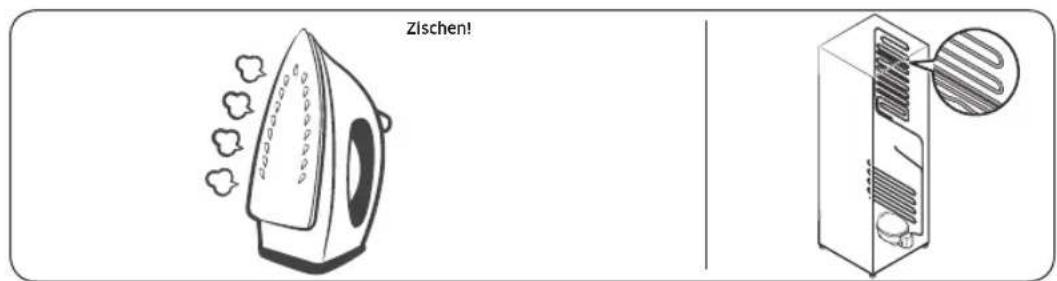

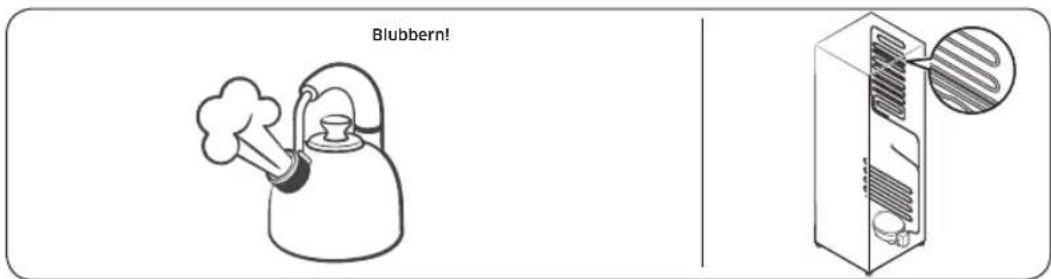

Hören Sie ungewöhnliche Gerausche aus dem Kühlschrank? 87

SmartThings (nur entsprechend ausgestattete Modelle) 89

Anhang 90

90

Installationsanleitung 90

Angaben zur Temperaturh 91

Modellinformationen und Bestellung von Ersatzteilen 94

Deutsch2

Sicherheitsinformationen

Um sicherzustellen, dass Sie über die Eigenschaften und Funktionen Ihres neuen Geräts Beschcheid worden, müssen Sie diese Anleitung sorgfältig durchlesen, ehe Sie ihre neue Kuhl-/Gefrierkombination von Samsung in Betriebnehmen.

Wichtige Informationen zu den Sicherheitshinweisen

• Die Warnungen und wichtigen Sicherheitsinformationen in diesen Benutzerhandbuch decken nicht alle denkbaren Umstände und Situationen ab.
  Lassen Sie den gesunden Menschenverstand, Vorsicht und die notwendige Sorgfalt nicht außer Acht, wenn Sie Ihr Gerät installmentieren, warten und einsetzen.
• Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können sich die Eigenschaften Ihres Geräts leicht von den in diesen Handbuch beschreibenben unterscheiden, und es kann sein, dass nicht alle Warnhinweise zutreffen. Bei Fragen oder Problemen wenden Sie sich an Ihr nachstgelegenes Kundendienstzentrum, oder holen Sie sich Hilfe und Informationen online unter www.samsung.com.
• Als Kältemittel werden R-600a oder R-134a verwendet. Sie können dem Kompressoraufkleber auf der Rückseite Ihres Geräts oder dem Typenschild im Innern des Geräts entnehmen, welches Kältemittel für Ihr Gerät verwendet wurde. Falls these Gerät entszündliche Gase enthalt (Kältemittel R-600a), wenden Sie sich bezüglich einer sicheren Entsorgung an die örtlichen Behörden.

Deutsch4

• Um die Entwicklung eines entflammbaren Gas-Luftgemisches bei einem Leck des Kühlkreislaufs zu vermeiden, muss die Raumgroße entsprechend der eingesetzten Menge an Kaltemitteln im Gerät gewählt werden.

• Schalten Sie das Gerät niemals ein, wenn es Anzeichen von Beschädigungen zeigt. Setzen Sie sich im Zweifelsfall mit Ihr hem Handler in Verbindung. Der für die Aufstellung des Geräts vorgesehene Raum muss für je 8 g des im Gerät befindlichen Kaltemittels R-600a ein Raumvolumen von 1 m³ besitzen. Die Menge des in Ihr Gemät geräteingesetzten Kaltemittels konnen Sie an dem Typenschild im Innern des Geräts ablesen.

• Aus den Geräterohren austretendes Kältemittel kann sich entzünden oder zu Verletzungen an den Augen führen. Wenn Kältemittel aus den Rohren austritt, vermeiden Sie offene Flammen, und behmen Sie entzündliche Gegenstände aus der Reichweite des Geräts. Lüften Sie außerdem sofort den Raum.

• Andernfalls besteht Brand- oder Explosionsgefahr.

• Beachten Sieitte die folgenden Anweisungen, um eine Kontamination von Lebensmitteln zu vermeiden:

• Längeres Öffnen der Tür kann zu einem deutlichen Temperaturanstieg in den Fächern des Gerätes führen.

• Reinigen Sie regelmäßig die erreichbaren Entwässerungssysteme sowie die Oberflächen, die mit Lebensmitteln in Berührung kommt konnen.

Sicherheitsinformationen

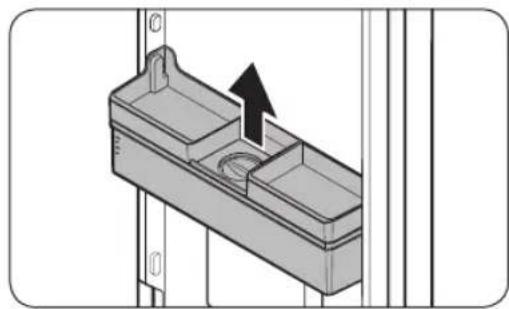

• Reinigen Sie die Wassertanks, wenn sie 48 Stunden lang nicht benutzt wurden und spulen Sie das an die Wasserversorgung angeschlossene Wassersystem, wenn Sie 5 Tage lang kein Wasser entnommen haben.

• Bewahren Sie rohes Fleisch und Fisch in der Kuhl-/ Gefrierkombination in geeigneten Behältern auf, damit sie nicht mit anderen Lebensmitteln in Berührung kommt und keine Flüssigkeit darauf auf andere Lebensmittel tropf.

• Zwei-Sterne-Tiefkühlfächer eignen sich für die Aufbewährung von tiefgefrorenen Lebensmitteln, für die Aufbewährung oder Herstellung von Eiscreme und zur Herstellung von Eiswürfeln.

• Ein-, Zwei- und Drei-Sterne-Fischer sind zum Einfrierten frische Lebensmittel nicht geeignet.

• Wenn das Kuhlgerät über einen längeren Zeitraum leer bleibt, empfehlen wir, es auszuschalten, abzutauen, zu reinigen, zu trocknen und die Tur offen zu halten, um Schimmelbildung im Gerät zu verhindern.

Deutsch6

Wichtige Symbole für Sicherheits- und Gefahrenhinweise:

Bitte beachten Sie alle Sicherheitshinweise in diesen Benutzerhandbuch. In diesen Handbuch werden folgende Sicherheitssymbole verwendet.

WARNING

Gefährliche bzw. unsichere Verhaltensweisen, die zu schweren Verletzungen, Sachschäden und/oder zum Tod führen können.

VORSICHT

Gefährliche bzw. unsichere Verhaltensweisen, die zu schweren Verletzungen und/oder Sachschäden führen können.

HINWEIS

Nutzliche Informationen, die dem Benutzer beim Einsatz der Kuhl-/Gefrierkombination halten.

Die folgenden Warnhinweise sollen Sie und andere vor Verletzungen schützen.

Befolgen Sie sie gewissenhaft.

Lesen Sie diesen Abschnitt aufmerksam durch, und bewahren Sie das Handbuch zum späteren Nachschlagen an einem sicheren Ort auf.

Sicherheitsinformationen

Wichtige Vorsichtsmaßnahmen für ihre Sicherheit

Warning: Feuergefahr / brennbare Materialien

WELCOME

• Achten Sie beim Aufstellen des Geräts daraufuf, dass das Netzkabel nicht eingeklemmt oder beschädigt wird.
• Stellen Sie weder Steckdosenleisten noch tragbare Stromversorgungen hinter dem Gerät auf.

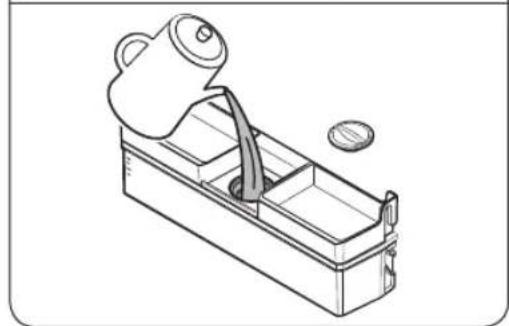

• Nur mit Trinkwasser füssen.
• Esoridausschließlich an eine Trinkwasserversorgung angeschlossen werden.
• Stellen Sie sicher, dass die Lüftungsöffnungen im Gerätegehause bzw. bei Einbau des Geräts nicht blockiert sind.
• Verwenden Sie keine anderen als die vom Hersteller empfohlenen mechanischen Vorrichtungen oder Hilfsmittel, um den Abtauvorgang zu beschleunigen.
• Beschädigen Sie niemals das Kaltemittelsystem.
• Verwenden Sie keine elektrischen Geräte innerhalb des Lebensmittelabteils des Gerätes, sofern sie nicht dem durch den Hersteller empfohlenen Typ entsprechen.

Deutsch8

• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.
• Dieses Gerätarf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Kinder dürfen bei Reinigung und Wartung nur dann halten, wenn sie bereits beaufsichtigt werden. Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgéräte ein- und ausräumen.
• Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entspruchend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschreiben.

• Die Steckdose muss leicht zugänglich sein, so dass das Gerät im Notfall schnell von der Stromversorgung getrennt werden kann.

• Siearf sich nicht hinter dem Gerät befinden.

• Bewahren Sie in diesen Gerät keine explosiven Stoffe wie Spruhdosen mit brennbaren Treibmitteln auf.

Sicherheitsinformationen

• Wenn das Gerät mit LED-Lampen ausgestattet ist, entfernen Sie nicht selbst die Lampenabdeckungen und die Lampen.

• Wenden Sie sich an das{nachstgelegene Samsung-Kundendienstzentrum.

• Verwenden Sie nur die vom Hersteller oder Kundendienst empfohlenen LED-Lampen.

• Für eine möglichste effiziente Energienutzung wird empfohlen, alle Einsatze, wie z. B. Türflicher, Schubfächer oder Fachböden, in der vom Hersteller angegebenen Position im Gerät zu verwenden.

• Um die optimale Energieeffizienz für diesen Gerät zu gewährleisten, sollte die ursprüngliche Position der Fachböden, Schubfächer und Türfächer nicht verändert werden.

So minimieren Sie den Energieverbrauch

• Stellen Sie das Gerät in einem kühlen, trockenen Raum mit ausreichender Belüftung auf.

• Stellen Sie sicher, dass es keinem direkten Sonnenlicht ausgesetzt ist und nicht in unmittelbarer Höhe von Wärmequellen (z. B. Heizkörper) aufgestellt wird.

• Für eine gute Energieeffizienz wird empfohlen, die Lüfter und Gitter nicht zu versperren.

• Lassen Sie warme Lebensmittel erst abkühlen, bevor Sie sie in das Gerät stellen.

Deutsch10

• Geben Sie tiefgefrorene Lebensmittel zum Auftauen in das Kühlabteil. Die niedrigen Temperaturen der tiefgefrorenen Lebensmittel können dann dazu genutzt werden, die übrigen Lebensmittel im Kühlabteil zu kühlen.
• Lassen Sie die Tur des Gerätes nicht zu lange offen stehen, wenn Sie Lebensmittel hineinlagen oder herausnahmen.
• Je kürzer die Zeit, in der die Tür geöffnet ist, desto weniger Eis bildet sich im Innern des Geräts.
• Reinigen Sie die Rückseite der Kuhl-/Gefrierkombination in regelmäßigen Abständen. Staub steigert den Energieverbrauch.
• Stellen Sie die Temperatur im Innern des Geräts nicht niedriger ein als notig.
• Stellen Sie safer, dass die Abluft an der Unterseite und Rückwand der Kuhl-/Gefrierkombination ausreichend zirkulieren kann. Versperren Sie nicht die Lüftungsöffnungen.

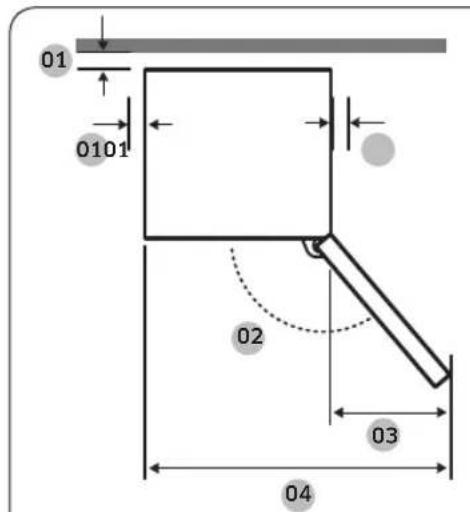

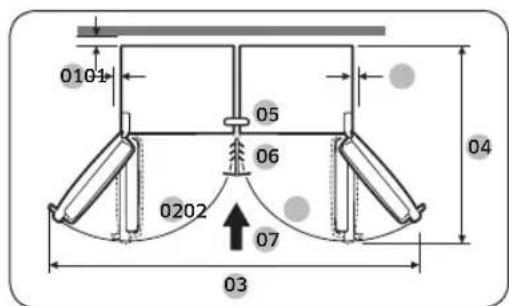

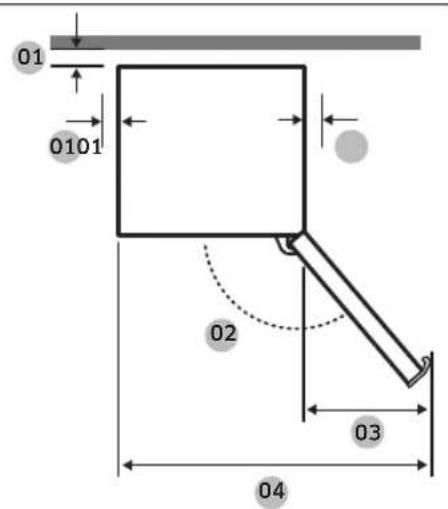

• Achten Sie bei der Installation daraufuf, dass links, rechts, halten und oben am Gerät ein Freiraum verbleibt. Dies wird dazu beitragen, den Stromverbrauch zu senken und ihre Energiekosten gering zu halten.

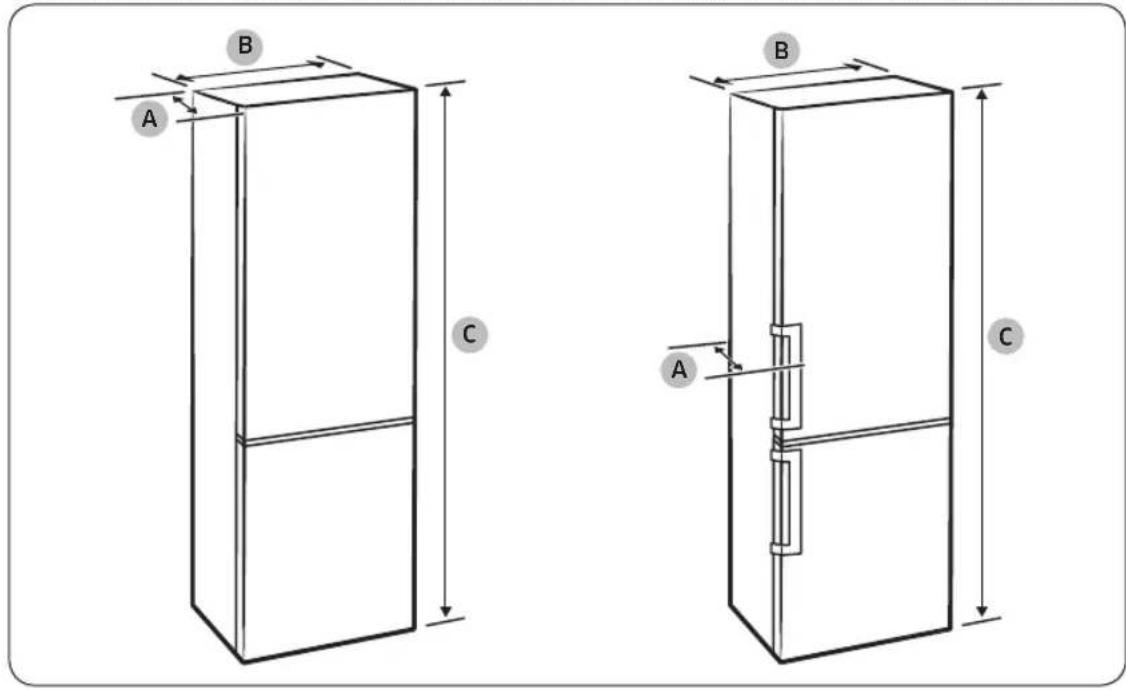

• Als Abstände empfehlen wir:

• Rechts, links und Rückseite: mehr als 50 mm

• Oberseite: mehr als 100 mm

Sicherheitsinformationen

Dieses Gerät ist zur Verwendung im Haushalt und ähnlichen Umgebungen bestimmt, wie z. B.:

• in Kuchen oder Kantinen in Geschäften, Büros und anderen Arbeitsumgebungen;
• durch die Fälle in Gasthäusern, Hotels, Motels und anderen Wohnumgebungen;
• in Frühstücks pensionen und ähnlichen Umgebungen;
• in Gastronomiebetrieben und ähnlichen Bereichen außerhalb des Einzelhandels.

Wichtige Warnhinweise für Transport und Aufstellungsord

WELCOME

• Achten Sie darauf, dass keine Teile des Kühlkreislaufs beschädigt werden, wenn Sie das Gerät transportieren oder aufstellen.

• Aus den Rohren austretendes Kältemittel kann sich entzünden oder zu Verletzungen der Augen führen. Wenn Kältemittel austritt, vermeiden Sie offene Flammen oder potenzielle Zündquellen, und luften Sie einzelne Minuten lang den Raum, in dem sich das Gerät befindet.

• Bei diesen Gerät wird eine geringe Menge des Isobutan-Kältemittels R-600a eingesetzt, ein natürliches Gas mit hoher Umweltverträglichkeit, das allerdings auch brennbar ist. Achten Sie darauf, dass keine Teile des Kühlkreislaufs beschädigt werden, wenn Sie das Gerät transportieren oder aufstellen.

Deutsch12

Wichtige Warnhinweise für das Aufstellen

WARNING

• Stellen Sie das Gerät nicht in feuchten Räumen oder an einem Ort auf, wo es mit Wasser in Kontakt kommt kann. - Beschädigte Isolierungen von elektrischen Teilen können zu einem Stromschlag oder Brand führen.
• Setzen Sie das Gerät nicht direktem Sonnenlicht aus und stellen Sie es nicht in der Höhe von Öfen, Heizkörpern oder anderen Wärmequellen auf.

• Stecken Sie den Netzstecker des Geräts nicht in eine Steckdosenleiste, die auch für andere Geräte verwendet wird. Die Kuhl-/Gefrierkombinationarfimmer nur an eine ausschließlich fur diesen Gerät bestimmte Steckdose angeschlossen werden, deren Spannung mit der auf dem Typenschild am Gerät übereinstimmt.

• Dies gewährleistet eine optimale Leistung und verhindert eine Überlastung der Stromkreise im Haus, die einen Brand aufgrund überhitzter Leitungen auslösen können.

• Stecken Sie den Netzstecker nicht in eine lose Steckdose.

• Andernfalls besteht die Gefahr eines Stromschlags oder Brands.
• Verwenden Sie keine Kabel, die im Kabelverlauf oder an einem der Enden Brüche oder Abnutzungsschäden aufweisen.
• Knicken Sie das Netzkabel nicht übermäßig und stellen Sie keine schweren Gegenstände darauf auf ab.
• Ziehen Sie nicht am Netzkabel und knicken Sie es nicht übermöig.

Sicherheitsinformationen

• Verdrehen bzw. verknoten Sie das Netzkabel nicht.
• Verlegen Sie das Netzkabel nicht über scharfe Metallkanten, stellen Sie keine schweren Gegenstände daraufuf, verlegen Sie das Netzkabel nicht zwischen Objekten und schieben Sie das Netzkabel nicht in den Raum hinter dem Gerät.

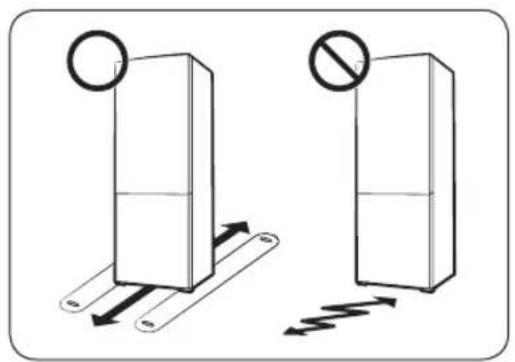

• Achten Sie darauf, das Gerät beim Verschieben nicht über das Netzkabel zu fahren und diesen zu beschädigen.
• Andernfalls besteht die Gefahr eines Stromschlags oder Brands.

• Schalten Sie ihre Kuhl-/Gefrierkombination niemals aus, indem Sie das Netzkabel Herausziehen. Fassen Sie den Stecker immer fest an undziehen Sie ihn gerade aus der Steckdose.

• Schaden am Kabel können einen Kurzschluss, Brand und/oder Stromschlag verursichen.

• Verwenden Sie in der Höhe der Kuhl-/Gefrierkombination keine Aerosole.

• Die Verwendung von Aerosolen in der Höhe der Kuhl-/ Gefrierkombination kann zu Explosionen oder Bränden führen.
• Stellen Sie diesen Gerät nicht in der Höhe von Heizkörpern oder brennbaren Materialien auf.

• Stellen Sie diesen Gerät nicht an Orten auf, an denen Gas austreten kann.

• Andernfalls besteht die Gefahr eines Stromschlags oder Brands.

Deutsch14

• Dieses Gerät muss vor der Inbetriebnahme in Übereinstimmung mit den Anweisungen in dieser Benutzerhandbuch ordnungsgemäß aufgestellt und installiert werden.

• Schließen Sie den Netzstecker ordnungsgemäß mit dem Kabel nach unter an die Steckdose an.

• Wenn Sie den Netzstecker falsch herum (also mit dem Kabel nach oben) in die Steckdose stecken, kann das Kabel durchtrennt werden und einen Brand oder Stromschlag verursachen.

• Stellen Sie stets sicher, dass der Netzstecker nicht durch die Rückwand des Geräts gequetscht oder beschädigt wird.

• Bewahren Sie die Verpackungsmaterialien außerhalb der Reichweite von Kindern auf.

• Es besteht Erstickungsgefahr, wenn Kinder sich diese Materialien über den Kopfziehen.

• Stellen Sie these Gerät weder an einem feuchten, öligen oder staubigen Ort noch an einem Platz auf, der direktem Sonnenlicht oder Wassereinwirkungen (z. B. Regen) ausgesetzt ist.

• Beschädigte Isolierungen von elektrischen Teilen können zu einem Stromschlag oder Brand führen.

• Wenn sich Staub oder Wasser im Gerät angesammelt haben, trennen Sie die Stromversorgung, und wenden Sie sich an das nachstgelegene Kundendienstzentrum von Samsung Electronics.

• Andernfalls besteht Brandgefahr.

Sicherheitsinformationen

• Stellen Sie sich nicht auf das Gerät und legen oder stellen Sie keine Gegenstände (Wäsche, brennende Kerzen, brennende Zigaretten, Geschirr, Chemikalien, Metallgegenstände usw.) auf das Gerät.

• Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlagen oder Störungen des Geräts.

• Entfernen Sie samtliche Schutzfolien, bevor Sie das Geräterstmalig in Betriebnehmen.

• Kinder mussen beaufsichtigt werden, damit sie nicht mit den Unterlegscheiben für die Türeinstellung oder mit den Klemmen für die Wasserleitungen speilen.

• Es besteht die Gefahr von Tod durch Ersticken, wenn ein Kind eine Unterlegscheibe oder eine Wasserrohrklemme verschlucht. Halten Sie die Sprengringe und Wasserrohrklammern außerhalb der Reichweite von Kindern.

Die Kuhl-/Gefrierkombination muss sicher geerdet werden.

• Achten Sie immer daraufuf, dass die Kuhl-/ Gefrierkombination geerdet ist, bevor Sie versuchen, irgend ein Teil des Gerätes zu untersuchen oder zu reparieren. Leckagen im Stromkreislauf können zu schweren elektrischen Schlägen führen.

• Verwenden Sie niemals Gasleitungen, Telefonleitungen oder andere potenziell blitzschlagefahrdete Gegenstände zur Erdung des Gerätes.

• Das Gerät muss geerdet werden, um durch Leckströme verursachte Stromverluste und Stromschläge zuverhinden.

Deutsch16

• Andernfalls besteht die Gefahr von Stromschlagen, Brand, Explosion oder Störungen des Geräts.

• Stecken Sie den Netzstecker fest in die Steckdose. Verwenden Sie keine beschädigten Netzstecker bzw. Netzkabel und keine losen Steckdosen.

• Andernfalls besteht die Gefahr eines Stromschlags oder Brands.
• Die Gerätesicherungarf nur von einem qualifizierten Techniker oder einem dazu befugten Dienstleister ausgetauscht werden.
• Andernfalls besteht die Gefahr von Stromschlagen oder Verletzungen.

Vorsichtshinweise für die Aufstellung

VORSICHT

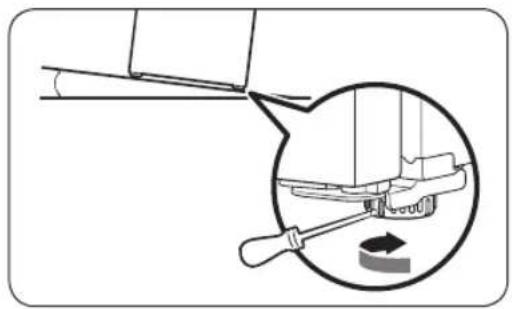

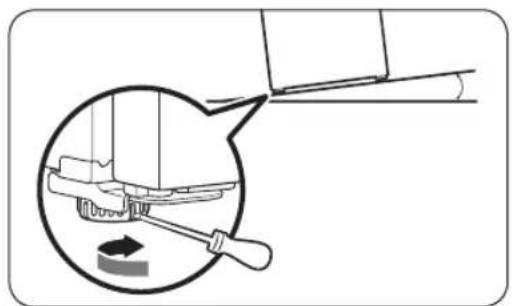

• Stellen Sie die Kuhl-/Gefrierkombination auf einerEbene Fläche auf und{lassen Sie ausreichend Platz um das Gerät.
• Wenn die Kuhl-/Gefrierkombination nicht auf einer ebenen Fläche aufgestellt wird, können Kuhlleistung und Zuverlösigkeit sinken.
• Lassen Sie das Gerät nach dem Aufstellen und Einschalten 2-3 Stunden lang ruhen, bevor Sie es mit Lebensmitteln füssen.

Sicherheitsinformationen

• Wir empfehlen Ohnen dringend, die Aufstellung der Kuhl-/Gefrierkombination durch einen qualifizierten Techniker oder ein Serviceunternehmen durchführten zu halten.
• Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlagen, Explosionen oder Störungen des Geräts.

Wichtige Warnhinweise für die Verwendung

WARMUNG

• Stecken Sie den Netzstecker nicht mit nassen Handen in die Steckdose.
• Andernfalls besteht die Gefahr von Stromschlagen.
• Stellen Sie keine Gegenstände oben auf das Gerät.
• Die Gegenstände konnten beim Öffnen oder Schlieben der Geräteur herunterfallen und zu Verletzungen und/oder Sachschäden führen.
• Stecken Sie weder ihre Höhe und Fuß noch

Metallgegenstände (Essstübchen usw.) von unter oder von hinten in das Gerät.

• Andernfalls besteht die Gefahr von Stromschlagen oder Verletzungen.

• Scharfe Kanten können zu Verletzungen führen.

• Berühren Sie die Innenseiten des Geräts oder die darin aufbewahrten Lebensmittel nicht mit nassen Handen.

• Dies kann zu Erfrierungen führen.

Deutsch18

• Stellen Sie keinen mit Wasser gefüllten Behälter auf das Gerät.

• Wenn das Wasser verschüttet wird, besteht die Gefahr eines Stromschlags oder Brands.

• Bewahren Sie keine flüchtigen oder entflammbaren Gegenstände oder Stoffe (Reinigungsbenzin, Verdünner, Propangas, Alkohol, Äther, Erdgas oder ähnliche Produkte) in der Kuhl-/Gefrier kombination auf.

• Dieses Gerät ist ausschließlich zur Aufbewährung von Lebensmitteln bestimmt.

• Andernfalls besteht Brand- oder Explosionsgefahr.

• Kinder mussen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät speilen.

• Halten Sie ihre Finger von „Quetschstellen" fern. Die Abstände zwischen den Turen und dem Schrank sind notwendigerweise Klein. Öffnen Sie die Geräte turen mit großer Vorsicht, wenn sich Kinder in der Höhe befinden.

• Stecken Sie nicht ihre Finger oder die Finger von Kindern zwischen die Türen.

• Halten Sie ihre Finger von den Turspalten links und rechts fern. Öffnen Sie die Geräteur mit großer Vorsicht, wenn sich ihre Finger zwischen den Turen befinden.

• Lassen Sie nicht zu, dass Kinder sich an die Tur oder die Türfächer hangen. Andernfalls kann es zu ernsthaften Verletzungen kommt.

• Lassen Sie Kinder nicht in das Gerät hineinklettern. Sie konnten sich darin einsperren.

Sicherheitsinformationen

• Stecken Sie ihre Höhe nicht in den Bodenbereich unter dem Gerät.
• Scharfe Kanten können zu Verletzungen führen.
• Bewahren Sie keine Arzneimittel, lebensmittelfremde Materialien oder temperaturempfindliche Produkte in der Kuhl-/Gefrierkombination auf.
• Lebensmittel, die unter streng kontrollierten Temperaturbedingungen gelagert werden müssen,)dürfen nicht in thisem Gerä aufbewahrt werden.
• Wenn das Gerät nach Arzneimitteln oder Rauch riecht, trennen Sie sofort die Stromversorgung und wenden Sie sich an Ihr nachstgelegenes Kundendienstzentrum von Samsung Electronics.

• Wenn sich Staub oder Wasser in der Kuhl-/ Gefrierkombination angesammelt haben, trennen Sie die Stromversorgung und wenden Sie sich an das nachstgelegene Kundendienstzentrum von Samsung Electronics.

• Andernfalls besteht Brandgefahr.

• Lassen Sie nicht zu, dass Kinder auf die Schubfächer der Kuhl-/Gefrierkombination steigen.

• Die Schubfächer konnten abbrechen und zu Stürzen führen.
• Lassen Sie die Türen des Geräts nicht offen stehen, wenn diese unbeaufsichtigt ist, und{lassen Sie Kinder nicht in das Gerät hineinklettern.

Deutsch20

• Lassen Sie Kinder oder Kleinkinder nicht in die Schubflicher klettern.
• Dies kann zum Tod durch Ersticken oder zu Verletzungen führen, wenn die Kinder darin gefangen sind.
• Füllen Sie nicht zu viele Lebensmittel in die Kuhl-/Gefrierkombination.
• Die Gegenstände konnten beim Öffnen der Gerätür herausfallen und zu Verletzungen oder Sachschäden führen.
• Sprühen Sie keine flüchtigen Substanzen wie Insektensprays auf die Oberfläche des Geräts.
• Sie sind nicht nur gefährlich für ihre Gesundheit, sondern es besteht außer dem die Gefahr eines Brands, eines Stromschlags oder einer Störung des Geräts.
• Führren Sie niemals ihre Finger oder Gegenstände in die Öffnung des Wasserspenders, die Eisrutsche und den Eiswürfelbehälter ein.
• Dies kann zu Verletzungen oder Sachschäden führen.
• Verwenden Sie keine temperaturempfindlichen Materialien wie entflammbare Sprays und Gegenstände, Trockeneis, Medikamente oder Chemikalien in der Höhe oder innerhalb der Kuhl-/Gefrierkombination und bewahren Sie sie nicht dORT auf.
• Verwenden Sie keine Haartrockner, um das Innere des Geräts zu trocknen. Stellen Sie keine brennende Duftkerze in das Gerät, um unangenehme Gerüche zu beseitigen.
• Andernfalls besteht die Gefahr eines Stromschlags oder Brands.

Sicherheitsinformationen

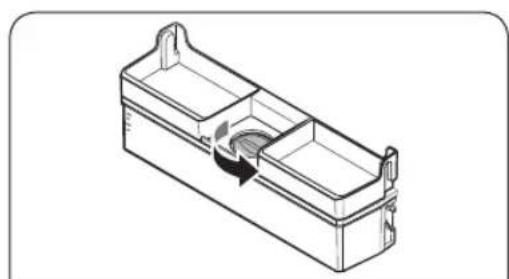

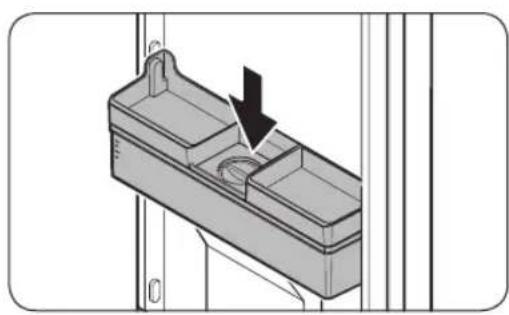

• Füllen Sie den Wassertank, das Eiwürfelfach und die Eiwürfelform nur mit Trinkwasser (Mineralwasser oder gereinigtes Wasser).
• Füllen Sie den Wassertank nicht mit Tee, Säften oder Sportgeträngen. Dies kann zu Schäden am Gerät führen.
• Stellen Sie sich nicht auf das Gerät und legen oder stellen Sie keine Gegenstände (Wäsche, brennende Kerzen, brennende Zigaretten, Geschirr, Chemikalien, Metallgegenstände usw.) auf das Gerät. Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlagen oder Störungen des Geräts. Stellen Sie keine mit Wasser gefüllten Behälter auf das Gerät.
• Wenn das Wasser verschüttet wird, besteht die Gefahr eines Stromschlags oder Brands.
• Schauen Sie niemals direkt für eine langere Zeit auf die LED-UV-Lampe.
• Andernfalls können Verletzungen der Augen aufgrund der UV-Strahlung die Folge sein.
• Legen Sie den Boden nicht mit der Oberseite nach unter ein. Dies konnte die Funktionswise der Fachboden beeinträchtigen.
• Dies kann zu Verletzungen oder Sachschäden durch herunterfallende Glasfachböden führen.
• Halten Sie ihre Finger von „Quetschstellen" fern. Die Abstände zwischen den Turen und dem Schrank sind notwendigerweise Klein. Öffnen Sie die Geräteturen mit größter Vorsicht, wenn sich Kinder in der Höhe befinden.

Deutsch22

• Wenn ein Gasleck auftritt, vermeiden Sie offenes Feuer oder potenzielle Zündquellen und luften Sie eine Minute lang den Raum, in dem sich das Gerät befindet.

• Berühren Sie dann weder das Gerät noch das Netzkabel.

• Verwenden Sie keinen Lüfter.

• Jeder Funke kann zu einer Explosion oder einem Brand führen.

• Flaschen sollen den nichtbebeneinander verstaut werden, damit sie nicht aus dem Gerät fallen.

• Dieses Gerät ist ausschließlich für die Aufbewährung von Lebensmitteln in Privathaushalten bestimmt.

• Führren Sie niemals ihre Finger oder Gegenstände in die Öffnung des Wasserspenders, die Eisrutsche und den Eiswürfelbehälter ein.

• Dies kann zu Verletzungen oder Sachschäden führen.

• Versuchen Sie nicht, das Gerät selbst zu reparieren, auseinander zu bauen oder zu verändern.

• Verwenden Sie ausschließlich Normsicherungen (KEINESFALLS Überbrückungen aus Kupfer, Stahldraht usw.).

• Wenn ihre Kuhl-/Gefrierkombination repariert oder an einem anderen Ort aufgestellt werden muss, wenden Sie sichitte an den nachstgelegenen Servicepartner.

• Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlagen oder Störungen des Geräts.

Sicherheitsinformationen

• Wenn die Kuhl-/Gefrierkombination nach Feuer riecht oder Rauch abgibt, trennen Sie das Gerät sofort vom Stromnetz und wenden Sie sich ihren Samsung Electronics-Servicepartner.
• Andernfalls besteht die Gefahr eines Stromschlags oder Brands.
• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie die Beleuchtung im Innern des Geräts austauschen. - Andernfalls besteht die Gefahr eines Stromschlags.
• Wenn Sie Probleme bei Austausch einer Nicht-LED-Lampe haben, wenden Sie sichitte an einen Samsung-Servicepartner.
• Stecken Sie den Netzstecker fest in die Steckdose.
• Verwenden Sie keine beschädigten Netzstecker bzw. Netzkabel und keine losen Steckdosen.
• Andernfalls besteht die Gefahr eines Stromschlags oder Brands.

Vorsichtshinweise für die Verwendung

VORSICHT

• Frieren Sie aufgetaute Lebensmittel nicht wieder ein.

• Gefrorene und aufgetaute Lebensmittel entwickeln schädliche Bakterien Schneller als frische.

• Beim zweiten Auftauen werden noch mehr Zellen zersetzt, sodass Feuchtigkeit austritt und die Konsistenz des Produkts sich verändert.

• Fleisch nicht bei Raumtemperatur auftauen.

• Die Sicherheit hangt davon ab, ob das Rohprodukt ordnungsgemäß behandelt wurde.
• bewahren Sie keine Glasflaschen oder kohlensäurehaltige Getränke im Gefrierabteil auf.
• Die Behälter konnten beim Einfrieren platzen und zu Verletzungen führen.
• Verwenden Sie nur die mit dem Gerät mitgelieferte Eismaschine.
• Schließen Sie den Wasserhahn, wenn Sie längerere Zeit von zu Hause abwesend sein werden (im Urlaub zum Beispiel) und kein Wasser oder Eis verwenden werden.
• Andernfalls kann Wasser austreten.
• Wenn Sie die Kuhl-/Gefrierkombination für eine sehr lange Zeit nicht verwenden wollen (3 Wochen oder mehr) leeren Sie das Gerät (einschließlich Eisbehälter),ziehen Sie den Netzstecker, schließen Sie den Wasserhahn, wischen Sie überschüssige Feuchtigkeit von den Innewänden und halten Sie die Turen offen, damit sich keine Gerüche und Schimmel bilden.

Sicherheitsinformationen

Um eine optimale Leistung des Gerats zu gewährleisten,

• stellen Sie keine Lebensmittel zu nah an die Luftungsöffnungen auf der Rückseite des Geräts, daß stent die Luftzirkulation im Gerät beeinträchtigt werden kann,

• geben Sie die zuagernden Lebensmittel in geeignete Kunststoffbeutel oder in luftdichte Behälter, bevor Sie sie in das Gerät legen,

• Beachten Sie die maximale Aufbewährungsdauer und das Verfallsdatum von tiefgefrorenen Lebensmitteln.

• Das Gerät muss nicht vom Stromnetz getrennt werden, wenn Sie weniger als drei Wochen außer Haus sind. Wenn Sie jedoch länger als drei Wochen abwesend sein werden, entfernen Sie sãmtliche Lebensmittel und das Eis im Eisbehälter, trennen Sie die Kuhl-/Gefrierkombination vom Netz, schreiben Sie den Wasserhahn, wischen Sie überschüssige Feuchtigkeit von den Innewänden ab und halten Sie die Turen offen, damit sich keine Gerüche und Schimmel bilden.

• Servicegarantie und Veränderungen.

• Sümmtliche Veränderungen, die von einer Fremdpartei an thisem Gerät durchgeführt werden, sind nicht durch die Servicegarantie von Samsung abgedeckt und Samsung haftet thereof nicht für Sicherheitsprobleme und Schäden, die durch solche von Fremdparteien vorgenommen Veränderungen verursacht werden.

Deutsch26

• Blockieren Sie nicht die Luftungsöffnungen im Innern der Kuhl-/Gefrierkombination.

• Wenn die Luftungsöffnungen beispiselsweise mit einer Plastiktüte blockiert sind, wird die Kuhl-/Gefrierkombination möglicherweise zu stark heruntergekehlt. Wenn diese Abkühlung zu lange andauert, wird möglicherweise der Wasserfilter beschädigt und Wasser kann austreten.

• Verwenden Sie nur die mit dem Gerät mitgelieferte Eismaschine.

• Wischen Sie überschüssige Feuchtigkeit im Innern des Gerats ab und setzen Sie die Gerätetur geöffnet.

• Andernfalls können sich schlechte Gerüche und Ablagerungen bilden.

• Wenn die Kuhl-/Gefrierkombination von der Stromversorgung getrennt war, müssen Sie mindestens fünf Minuten warten, ehe Sie ihn wieder anschließen.

• Wenn das Gerät durch den Kontakt mit Wasser nass geworden ist,ziehen Sie den Netzstecker und wenden Sie sich an den Kundendienst von Samsung Electronics.

• Beschädigen Sie keine Glasflächen durch Schläge oder starke Krafteinwirkung.

• Das Glas könnte brechen und zu Verletzungen und/oder Sachschäden führen.

• Füllen Sie den Wasserbehälter und den Eiswürfelbehälter nur mit Trinkwasser (Leitungswasser, Mineralwasser oder gefiltertes Wasser).

• Füllen Sie den Tank nicht mit Tee oder Sportgeträken. Andernfalls konnten Sie das Gerät beschädigen.

Sicherheitsinformationen

• Seien Sie vorsichtig, damit Sie sich nicht die Finger einklemmen.
• Kontaktieren Sieitte den Kundendienst, wenn die Kuhl-/ Gefrierkombination unter Wasser gesetzt wurde.
• Andernfalls besteht die Gefahr eines Stromschlags oder Brands.

• Bewahren Sie kein Pflanzenöl in den Turbehältern der Kuhl-/Gefrierkombination auf. Das Öl kann zähflüssig werden, sodass es ungenießbar wird und schwer zu gebrauchen ist. Darüber hinaus kann der offene Behälter auslaufen und das ausgetretene Öl kannazo führen, dass das Turfach Risse gekommen. Nach dem Öffnen eines Ölbehalters ist es das Beste, den Behälter an einem kühlen und schattigen Ort wie in einem Schrank oder einer Speisekammer aufzubewahren.

• Beispiele für Pflanzenöle: Olivenöl, Maisöl, Traubenkernöl usw.

Deutsch28

Vorsichtshinweise für die Reinigung

VORSICHT

• Sprühen Sie kein Wasser direkt in oder auf die Kuhl-/Gefrierkombination.
• Es besteht die Gefahr von Stromschlagen oder Branden.
• Verwenden Sie keine Haartrockner, um das Innere des Geräts zu trocknen.

• Stellen Sie keine brennende Duftkerze in das Gerät, um unangenehme Gerüche zu beseitigen.

• Andernfalls besteht die Gefahr eines Stromschlags oder Brands.

• Sprühen Sie keine Reinigungsmittel direkt auf das Display.
• Andernfalls können sich die Aufdrucke auf dem Display * lösen .
• Wenn ein Fremdstoff, wie z. B. Wasser, in das Geräteingedrungen ist,ziehen Sie den Netzstecker und wenden Sie sich an Ihr nachstgelegenes Kundendienstzentrum.
• Andernfalls besteht die Gefahr eines Stromschlags oder Brands.
• Verwenden Sie ein sauberes, trockenes Tuch, um Fremdkörper oder Staub von den Kontakten des Netzsteckers zu entfernen. Verwenden Sie zur Reinigung des Steckers kein nasses oder feuchtes Tuch.
• Andernfalls besteht die Gefahr eines Stromschlags oder Brandes.
• Sprühen Sie zum Reinigen kein Wasser direkt auf das Gerät.

Sicherheitsinformationen

• Reinigen Sie das Gerät niemals mit Waschbenzin, Verdünner, Bleichmittel oder Chlor.
• Andernfalls können Schaden an der Oberfläche des Gerats oder ein Brand die Folge sein.
• Führren Sie niemals ihre Finger oder Gegenstände in die Öffnung des Spenders ein.
• Dies kann zu Verletzungen oder Sachschäden führen.
• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät reinigen oder Wartungsarbeiten durchführren.
• Andernfalls besteht die Gefahr eines Stromschlags oder Brands.
• Verwenden Sie einen sauberen Schwamm oder ein weiches Tuch mit warmem Wasser und einem mildes Reinigungsmittel, um die Kuhl-/Gefrierkombination zu reinigen.
• Verwenden Sie für die Reinigung der Außenflächen (Türen und Schranke), Kunststoffe, Tür- und Innenauskleidungen sowie Dichtungen keine scheuernden oder scharfen Reinigungsmittel wie Glasreinigerssprays, Scheuermittel, brennbare Flüssigkeiten, Salzsäure, Reinigungswachse, Reinigungsmittelkonzentrate, Bleichmittel oder Reinigungsmittel, die Erdölprodukte enthalten.

• These können das Material zerkratzen oder beschädigen.

• Reinigen Sie die Glaseinlegeböden oder Abdeckungen nicht mit weiß Wasser, solange diese kalt sind. Glaseinlegeböden und Abdeckungen können zerspringen, wenn sie plottlichen Temperaturschwankungen oder Krafteinwirkungen (Stöbe, Schläge, Herunterfallen) ausgesetzt sind.

Wichtige Hinweise für die Entsorgung

WARNING

• Achten Sie auf eine umweltgerechte Entsorgung des Verpackungsmaterials für diesen Gerät.
• Stellen Sie vor der Entsorgung sicher, dass die Rohre an der Geräterückseite nicht beschädigt sind.
• Als Kältemittel werden R-600a oder R-134a verwendet. Sie können dem Kompressoraufkleber auf der Rückseite Ihres Geräts oder dem Typenschild im Innern des Geräts entnehmen, welches Kältemittel für ihre Kuhl-/ Gefrierkombination verwendet wurde. Falls diese Kuhl-/ Gefrierkombination entszündliche Gase enthalt (Kältemittel R-600a), wenden Sie sich bezüglich einer sicheren Entsorgung an die örtlichen Behörden.

Sicherheitsinformationen

• Entfernen Sie für eine ordnungsgemäß Entsorgung dieser Kuhl-/Gefrierkombination die Gerätetur sowie die Dichtungen und die Verriegelung der Gerätetur, damit Kinder oder Tiere nicht versehentlich im Geräteingeschlossen werden können. Kinder mussen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät speiten. Wenn ein Kind eingeschlossen ist, kann es sich verletzen und ersticken.

• Wenn ein Kind im Geräteingeschlossen ist, besteht Verletzungs- und Erstickungsgefahr.

• In der Geräteisolierung wurde Cyclopentan verwendet. Die im Isoliermaterial gebundenen Gase erfordern eine spezielle Entsorgung. Informationen zur umweltfreundlichen Entsorgung dieser Geräts erhalten Sie bei den örtlichen Behörden.

• Bewahren Sie alle Verpackungsmaterialien außerhalb der Reichweite von Kindern auf, Denn Verpackungsmaterial kann für Kinder gefährlich sein.

• Wenn ein Kind sich eine Plastiktute über den Kopfzieht, kann dies zum Ersticken führen.

Deutsch32

Weitere Tipps zur ordnungsgemäßen Verwendung

• Wenden Sie sich im Falle eines Stromausfalls an das örtliche Buro Ihres Stromversorgungsunternehmens und Fragen Sie, wie lange der Ausfall voraussichtlich dauern wird.

• Die meisten Stromausfälle konnen innerhalb von ein bis zwei Stunden behoben werden und haben keine negativen Auswirkungen auf die in ihrer Kuhl-/ Gefrierkombination herrschende Temperatur. Wahrend eines Stromausfalls sollen den Sie jedoch die Gerätetur so setzen wie möglich öffnen.

• Sollte der Stromausfall länger als 24 Stunden andauern, entsorgen Sie das gesamte Gefriergut.

• Die Kuhl-/Gefrierkombination arbeitet möglicherweise nicht korrekt (gefrorener Inhalt kann auftauen oder die Temperatur im Gefrierfach zu hoch werden), wenn er über einen längeren Zeitraum an einem Ort aufgestellt ist, wo die Umgebungstemperatur durchgehend unterhalb der Temperatur liegt, für die das Gerät ausgelegt ist.

• Bestimmte temperaturempfindliche Lebensmittel sollenn nicht gekühlt oder gar eingefroren werden, da sie ansonsten aufgrund ihrer speziellen Eigenschaften verderben konnen.

• Ihr Gerät ist frostfrei, d. h. der Abtauvorgang muss nicht von Ihnen manuell durchgeführt werden. Er erfolgt automatisch.

Sicherheitsinformationen

• Der Temperaturanstieg beim Abtauen erfüllt die ISO-Anforderungen. Wenn Sie jedoch bei Gefriergut einen übermögen Temperaturanstieg verhindern möchten, wickeln Sie beim Abtauen des Geräts das Gefriergut in mehrere Lagen Zeitungspapier.
• Frieren Sie bereits vollständig aufgetaute Lebensmittel nicht wieder ein.

Hinweise zur WEEE-Kennzeichnung

Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden)dürfen. Entsorgen Sie these Gerät und Zubehörteileitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Handler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile)dürfen nicht zusammen mit anderen Gewerbemull entsorgt werden.

Weitere Informationen zu den Umweltverpflichtungen von Samsung und zu Produktspezifischen gesetzlichen Pflichten (z. B. REACH, WEEE und Batterien) finden Sie unter www.samsung.com auf unseren Nachhaltigkeitskeiten.

(Nur für Produkte, die in Europa und im Vereinigten Königreich verkauft werden)

Aufstellung

Befolgen Sie diese Anweisungen sorgfältig, um eine ordnungsgemäße Aufstellung dieser Kuhl-/Gefrierkombination vor seiner Inbetriebnahme zu gewährleisten und Unfälle zu verhindern.

WARNING

• Verwenden Sie die Kuhl-/Gefrierkombination nur zu den in thisem Benutzerhandbuch beschrieben Zwecken.
• Jede Wartung muss von einem qualifizierten Techniker durchgeführt werden.
• Entsorgen Sie das Produktverpackungsmaterial gemäß den örtlichen Vorschriften.
  Zur Verhinderung von Stromschlagenziehen Sie das Netzkabel vor Wartungs- oder Austauscharbeiten heraus.

Ohre Kuhl-/Gefrierkombination auf einen Blick

Das tatsächliche Aussehen und die mitgelieferten Teile der Kuhl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

Normale Ausführung Ausführung mit Spender

01 Regal und Fachboden

02 Fachboden / Klappboden*

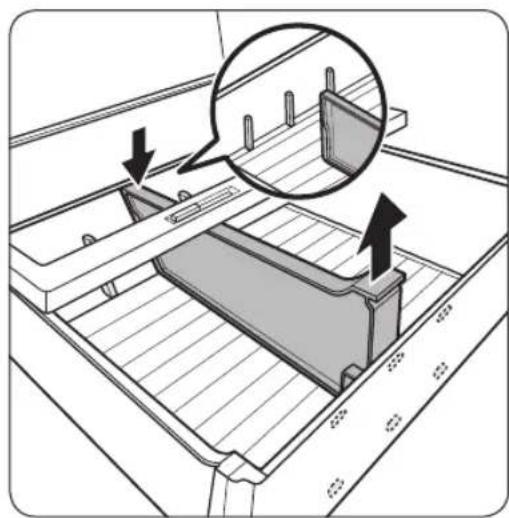

03 Frischhaltefach+

04 Feuchthaltefach */ Feuchthaltefach+

05 Gefrierbox 06 Zwischenboden*

07 Turfach im Kühlabteil 08 Wassertank

• Nur bestimmte Modelle

** nur Modelle mit Spender

Deutsch36-

HINWEIS

• Für Beste Energieeffizienz müssen alle Böden, Schubfächer und Körbe wieder in ihre ursprüngliche Position gebracht werden.
• Wenn Sie zusätzlichen Stauraum benötigen, können Sie alle Schubfächer Herausnehmen und den Zwischenboden (nur bestimmte Modèle) über dem unteren Schubfach im Gefrierabteil eingetzen. Dies hat keine Auswirkungen auf die thermischen und Mechanischen Eigenschaften. Das angegebene Volumen des Gefrierabteils wurde ohne diese Schubfächer berechnet.
• Ein Alarm ertont, wenn die Tur des Gefrierabteils länger als 2 Minuten weiter als 4^ geöffnet ist. Schließen Sie die Tur des Gefrierabteils, wenn Sie einen Alarm horen. (Nur Modelle RB38ABA, RB38AB*B und RB38AB3**)

Aufstellungshinweise in Verfahrensschritten

SCHRITT 1 Standortauswahl

Anforderungen an den Standort:

• Ebener, fester Untergrund ohne Teppich oder Bodenbelag, der die Entlüftung behindern konnte
• Nicht im direkten Sonnenlicht
  Ausreichend Platz zum Offnen und Schlieben der Tür
• Nicht in der Höhe von Wärmequellen
• Raum für Wartung und Service
• Temperaturbereich: 10^ bis 43^

Aufstellung

Abstand

Informationen zum Platzbedarf fur die Installation erhalten Sie in den folgenden Abbildungen und Tabellen.

Modell	Ausführung mit Muldengriff Ausführung			mit Stangengriff Individuelle Ausführung
	RB34T*RB3CT*RL34T*RB33B*RB34C*RL34C*	RB36T*RB3DT*RL36T*RB36C*RL36C*	RB38T*RB3ET*RL38T*RB38C*RL38C*	RB34T*RB3CT*RL34T*	RB36T*RB3DT*RL36T*	RB38T*RB3ET*RL38T*	RB34A*RL34A*RB34C*RL34C*	RB38A*RL38A*RB38C*RL38C*
Tiefe „A" 65	8720658
Breite „B" 59	5595595
Gesamthöhe „C"	18531935	2030185319	3520301853	2030

(Einheit: mm)

Deutsch38

Modell Ausührung mit Muldengriff Ausführung mit Stangengriff Individuelle Ausführung
01 Empfehlung: mehr als 50 mm Empfehlung: mehrals 50 mm Empfehlung: mehr als 50 mm
02 135°	35° 105°
03 404	433 191
04 999	1028 786
05 595	595 595
06 6 6 0
07 1210	1217,5	1207

(Einheit: mm)

HINWEIS

Die Abmessungen konnen je nach Messverfahren von den Werten in der Tabelle abweichen.

Aufstellung

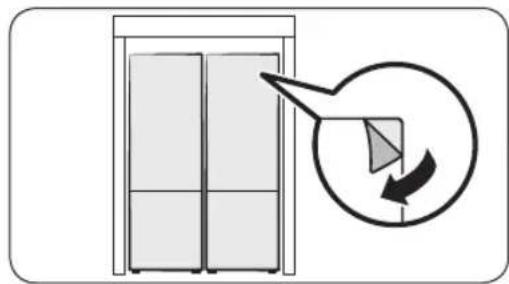

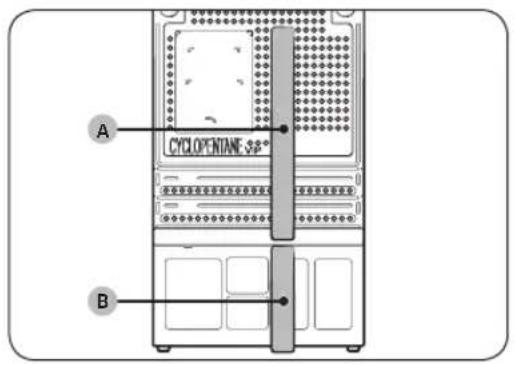

SCHRITT 2 Abstand (nur bestimmte Modelle)

HINWEIS

Die Anzahl der mitgelieferten Abstandshalter unterscheidet sich je nach Modell. Bringen Sie alle mitgelieferten Abstandshalter an.

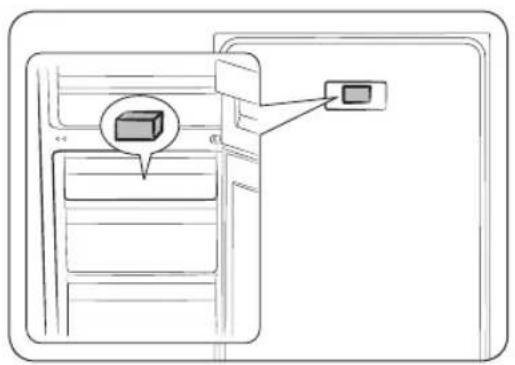

1. Öffnen Sie die Tur unduchen Sie den mitgelieferten Abstandshalter (Grauer Block).

2. Packen Sie den Abstandshalter aus und bringen Sieihn an der Rückseite der Kuhl-/ Gefrierkombination an (siehe Abbildung). Sie tragen dazu bei, dass Luft an die Ruckwand gelangt und senken so den Stromverbrauch.

3. Bringen Sie den mitgelieferten Abstandshalter (A, Schwamm) und den Abstandshalter (B, Schwamm) wie in der Abbildung gezeigt an, um eine optimale Energieeffizienz zu erreichen.

VORSICHT

• Wenn die Kuhl-/Gefrierkombination nicht bündig mit dem Schrank abschiedt, konnen Sie die Abstandshalter zuschneiden, damit der Kuhlschrank bündig mit dem Schrank abschiedt. In diesen Fall kann die optimale Energieeffizienz aber nicht garantiert werden.
• Achten Sie daraufuf, dass die angebrachten Abstandshalter die Wand berühren, wenn Sie den Kuhlschrank in der vorgesehenen Stelle hineinschieben.

Deutsch40

SCHRITT 3 Bodenbelag

Der Boden, auf dem die Kuhl/ Gefrierkombination aufgestellt wird, muss das Gewicht des voll beladenen Geräts tragen können.

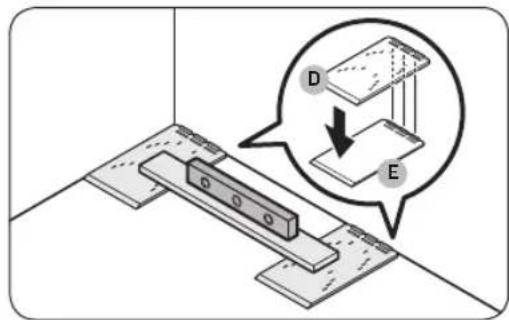

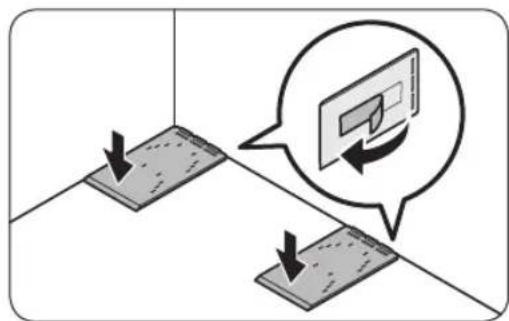

Um den Boden zu schützen, legen Sie ein große Stück Pappe unter jeder Fuß der Kuhl/-Gefrierkombination.
- Sobald sich die Kuhl-/Gefriererkombination in seiner endgültigen Position befindet, sollen den Sieihn zum Schutz des Untergrundes nur noch bewogen, wenn dies erforderlich ist. Wenn Sieihn verschieben,Müssen,stellen Sieihn auf eine dicke Pappe oder einen alten Teppich undziehen Sieihn damit an die gewünschte Stelle.

Aufstellung

SCHRITT 4 Einstellen der Nivellierfüsse

VORSICHT

Die Kuhl-/Gefrierkombination muss auf ebenem, festem Untergrund stehen. Anderenfalls kann es zu Schaden an der Kuhl-/Gefrierkombination oder zu Verletzungen kommt.
- Führer Sie die Nivellierung mit der leeren Kuhl-/Gefrierkombination durch. Achten Sie daraufuf, dass keine Lebensmittel in der Kuhl-/Gefrierkombination bleiben.
- Stellen Sie die Vorderseite aus Sicherheitsgründen ein weniger als die Rückseite ein.

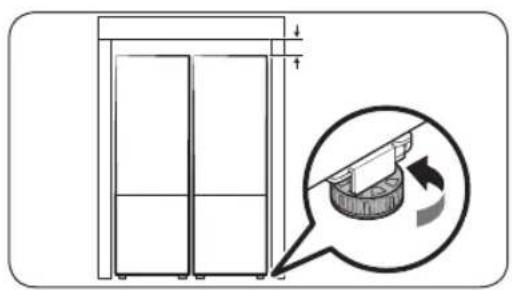

Das Nivellieren der Kuhl-/Gefrierkombination kann mit Hilfe der hinteren Standfußerefolgen. Diese verfügen zu diesen Zweck über eine Spezialschraube (Nivellierschraube). Verwenden Sie zum Nivellieren einen Schlitzschraubendreher.

So stellen Sie die Höhe auf der linken Seite ein:

Setzen Sie an der Nivellierschraube am vorderen linken Standfuß einen Schlitzschraubendreher an. Drehen Sie die Nivellierschraube im Uhrzeigersinn, um das Cerät anzuheiten, und gegen den Uhrzeigersinn, um es abzusenden.

So stellen Sie die Höhe auf der rechten Seite ein:

Setzen Sie an der Nivellierschraube am vorderen rechten Standfuß einen Schlitzschraubendreher an. Drehen Sie die Nivellierschraube im Uhrzeigersinn, um das Cerät anzuheiten, und gegen den Uhrzeigersinn, um es abzuseken.

Deutsch42

SCHRITT 5 Ersteinstellungen

Nachdem Sie die folgenden Schritte ausgeführten haben, sollte die Kuhl-/Gefrierkombination vollständig einsatzfähig sein.

1. Entfernen Sie von jeder Fachecke die PE-Schaumfolie, die die Kuhl-/Gefrierkombination während des Transports schützt.
2. Verbinden Sie das Netzkabel mit der Steckdose, um die Kuhl-/Gefrierkombination einzuschalten.
3. Offnen Sie die Tur und prufen Sie, ob die Innenbeleuchtung angeht.
4. Stellen Sie die niedrigste Temperatur ein und warten Sie etwa eine Stunde. Die Kuhl-/Gefrierkombination, ist nun keinig gekühlt und der Motor lauft störungsfrei.
5. Warten Sie, bis die Kuhl-/Gefrierkombination die eingestellte Temperatur erreicht hat. Jetzt ist die Kuhl-/Gefrierkombination einsatzbereit.

HINWEIS

Wenn die Kuhl-/Gefrierkombination angescheltet wird, ertont ein Alarmsignal. Zum Ausschalten des Alarms tippen Sie auf

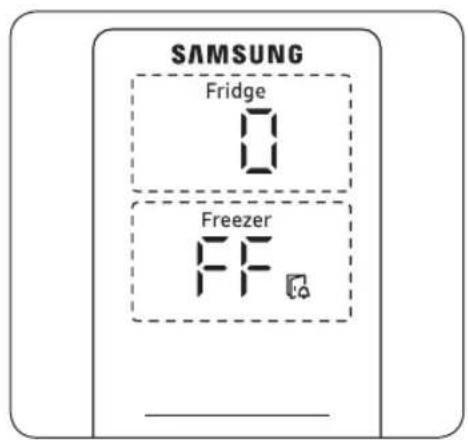

SCHRITT 6 Tempersaturalarm (nur bestimme Modelle)

• Wenn die Temperatur im Gefrierabteil aufgrund eines Stromausfalls zu hoch ist, blinking im Display die in der Abbildung dargestelte Anzeige.

• Wenn Sie eine beliebige Taste (., < O oder drücken, blinkt im Display fünf Sekunden lang die hochste im Geräte erreichte Temperatur.

• These Warning wird ausgegeben, wenn:

• das Gerät zum ersten Mal nach der Installation eingeschaltet wird;

• das Gefrierfach wegen eines Stromausfalls zu warm ist.

SCHRITT 7 Letzte Kontrolle

Bestätigen Sie nach Abschluss der Aufstellung, dass:

• die Kuhl-/Gefrierkombination an eine Steckdose angeschlossen und ordnungsgemäß geerdet ist.
• die Kuhl-/Gefrierkombination in ausreichendem Abstand von der Wand oder dem Schrank und auf einer flachen, ebenen Fläche aufgestellt ist.
• die Kuhl-/Gefrierkombination waagerecht und sicher auf dem Boden stehen.
  die Tur frei öffnet und schließ, und dass die Innenbeleuchtung sich automatisch einschaltet, wenn Sie die Tur öffnen.

Bedienung

Bedienfeld (nur für entsprechend ausgestattete Modelle)

Tasten

01 Kühlabeilanzeige	• Zeigt die Ist- oder die Solltemperatur des Kühlabteils an. • Ziegnt an, dass die Funktion Turbokühlung eingeschaltet ist. • Ziegnt an, dass die Funktion Abwesenheit eingeschaltet ist. • Das Symbol 3rd angezeigt, wenn Sie in der SmartThings-App den AI Energy Mode aktivieren. (nur bestimmte Modelle)
02 Gefrierabteilanzeige	• Zeigt die Ist- oder die Solltemperatur des Gefrierabteils an. • Ziegnt an, dass die Funktion Turbokäte eingeschaltet ist.
03 Anzeige für eine geöffnete Gerätür	These Anzeige und Sie horen einen Alarm, wenn die Tür für mehr als 2 Minuten offen gelassen wird.
04 Schaltflächen und Tasten	• Um die Anzeige wieder einzuschalten, wenn sie deaktiviert ist, tippen Sie einfach auf eine beliebige Taste. • Wahlen Sie mit das Kühl- oder Gefrierabteil und mit bzw. die gewünschte Temperatur oder Funktion für das zuvor gewählte Abteil.
05 Anzeige der Netzwerkverbindung	• Dieses Symbol zeigt an, dass der Kühlschrank mit einem Netzwerk verbunden ist. Wenn das WLAN-Symbol blinkt, empfehlen wir, den Kühlschrank mit der SmartThings-App zu verbinden. Sie konnen ihren Kühlschrank über die SmartThings-App steuern und überwachen. Weitere Informationen finden Sie im Abschnitt SmartThings (nur entsprechend ausgestattete Modelle).

HINWEIS

Das Bedienfeld ist so konzipiert, dass es ausgeschelt bleibt, wenn die Kuhl-/Gefrierkombination nicht benutzt wird. Es wird erst aktiviert und leuchtet auf, wenn Sie die Tur öffnen oder auf die Tasten tippen.

Deutsch44

• Wenn die Tur 5 Minuten lang offen steht, blinkt die Innenbeleuchtung 5 Minuten lang und schaltet sich dann aus. Damit sollen Benutzer mit Gehörproblemen darauf auf merksam gemacht werden, dass eine Tur offen staat. Beachten Sie, dass dies eine normale Funktion ist.

Einstellung der gewünschten Temperatur oder Funktion

1. Tippen Sie auf eine beliebige Taste ( < ,Ooder > ),um die Anzeige zu aktivieren.

2. Dieser Schritt gilt möglicherweise nicht für alle Modelle.

3. Tippen Sie auf um das Kuhl- oder Gefrierabteil auszuwahlen.

Die Anzeige fur das gewählte Abteil blinkt.
- Das Grad Celsius-Symbol (^) blinkkt nicht.

1. Tippen Sie auf oder, um die gewünschte Temperatur oder Funktion auszuwahlen.

2. In der Tabelle finden Sie die verfügbaren Einstellungen für die beiden Abteile.

Fridge (Kühlabteil)

• Verfügbare Einstellung: (Turbokühlung) 1^ 2^ 3^ 4^ 5^ 6^ 7^ （Abwesenheit
• Turbokühlung beschleunigt das Abkühlen bei maximaler Lüfterdrehzahl. Das Kühlabteil lauft zweineinhalb Stunden lang mit valler Leistung weiter. Danach wird das Gerät wieder mit der vorher eingestellten Temperatur betriuben.
• Verwenden Sie die Funktion Abwesenheit, wenn Sie in Urlaub fahren, auf Geschäftseise sind oder das Gerät für langere Zeit nicht benötigen. Die Temperatur des Kühlabteils unter 17^ gehalten, aber das Gefrierabteil bleibt mit der vorherigen Einstellung eingeschaltet.

Bedienung

Freezer (Gefrierabteil)

• Verfügbare Auswahr: [Typ A, C]: (Turbokälte) -23^ -22^ -21^ -20^ -19^ -18^ -17^ -16^ -15^ [Typ B, D]: (Turbokälte) -23^ -22^ -21^ -20^ -19^ -18^ -17^ -16^ -15^ Soft Freeze (Einfrieren) (-5°C) Chill (Kalt) (-1°C) Fridge (Kühlabteil) (2°C)
• Turbokalte beschleunigt das Einfrieren bei maximaler Luftdrehzahl. Die Kuhl-/Gefrierkombination lauft 50 Stunden lang mit voller Leistung. Danach wird das Gerät wieder mit der vorher eingestellten Temperatur betrieben. Um große Mengen an Lebensmitteln einzufrieren, aktivieren Sie Turbokalte mindestens 20 Stunden, bevor Sie die Lebensmittel in das Gefrierabteil stellen.
• Beschreibungen der Gefriermodi (nur für Typ B, D)
• Soft Freeze (Einfrieren) (-5^) Zur Aufbewährung von gefrorenem Fisch und Fleisch vor dem ordnungsgemänen Auftauen.
• Chill (Kalt) (-1^) : Ideal für die Lagerung von Fleisch und frischen Meerestieren.
• Fridge (Kühlabteil) (2^) : Zum Frischhalten von Obst und Gemüse.

VORSICHT (nur für Typ B, D)

• Wenn Sie den Freezer (Gefrierabteil)-Modus auf Soft Freeze (Einfrierten), Chill (Kalt)oder Fridge (Kühlabteil) einstellen, steigt die Temperatur des Gefrierabteils, und aus den eingefrorenen Lebensmitteln tritt beim Auftauen möglichwerweise Flüssigkeit aus.
• Bewahren Sie Fleisch- oder Fischprodukte nicht für langere Zeit im Modus Soft Freeze (Einfrieren) oder Chill (Kalt) auf. Sie können verderben, da die Temperatur in diesen Betriebsarten für die Aufbewährung von Fleisch oder Fisch über einen längeren Zeitraum nicht geeignet ist.

HINWEIS

Der Energieverbrauch steigt, wenn Sie diese Funktion verwenden. Denken Sie daran, diese Funktion zu deaktivieren, wenn Sie sie nicht benötigen, und betreiben Sie das Gerät mit der ursprünglichen Temperatureinstellung.

1. Warten Sie, bis die Anzeige des ausgewählten Fachs nicht mehr blinkt, oder tippen Sie auf , um ihre Auswahl zu bestätigen.

HINWEIS

Turbokühlung und Turbokäte erhöhen den Stromverbrauch.

Deutsch46

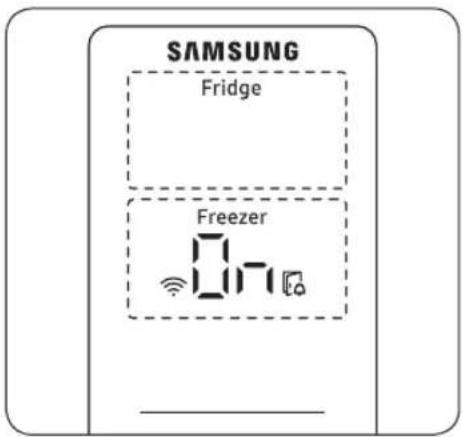

Aktivieren bzw. Deaktivieren des WLAN

Halten Sie ihren Finger 10 Sekunden lang auf um das Wi-Fi-Netzwerk zu aktivieren bzw. zu deaktivieren. Im Display wird 5 Sekunden lang der Wi-Fi-Status angezeigt (wie in der Abbildung dargestellt).

Wi-Fi Ein Wi-Fi Aus

HINWEIS

• Wenn Sie das Wi-Fi-Netzwerk so einrichten, dass die Kuhl-/Gefrierkombination mit der SmartThings-App verbunden wird, wird sich die Funktion „Wi-Fi Ein/Aus" aktiviert.
  Weitere Informationen finden Sie im Abschnitt SmartThings (nur entsprechend ausgestattete Modelle)

Bedienung

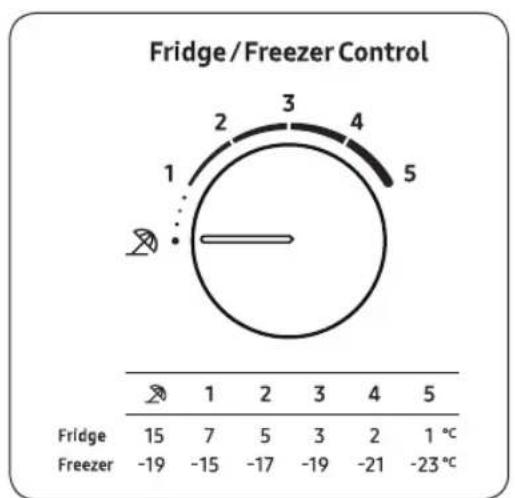

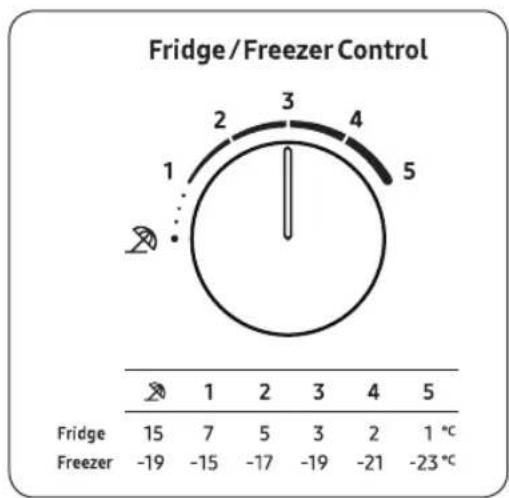

Temperaturwahlschalter

Kühlabteil/Gefrierabteil

Um optimale Leistung zu gewährleisten, empfehlen wir, die Temperatur auf 3^ einzustellen. Wahlen Sie mit dem Drehknopf für den Kühlabteil/Gefrierabteil die gewünschte Soltemperatur für das Kuhl- und Gefrierabteil. Die Solltemperatur der einzelnen Stufen wird in der Tabelle unter dem Drehknopf angegeben.

• Stellen Sie den Temperaturwahlschalter auf Stufe 4-5 ein, um die Temperatur zu senken und für starke Abkühlung zu sorgen.
• Um die Temperatur zu erhöhen und für weniger starke Abkühlung zu sorgen, stellen Sie den Temperaturwahlschalter auf Stufe 1-2 ein.

VORSICHT

• Stellen Sie die Solltemperatur im Winter nicht auf Stufe 4-5 ein. Dies kann zu Problemen mit der Kühlleistung führen.
• Stellen Sie die Solltemperatur im Sommer nicht auf Stufe 1-2 ein. Auch dies kann zu Problemen mit der Kühlleistung führen.

Deutsch48

Abwesenheit

Wenn Sie in Urlaub fahren, auf Geschäftseise sind oder das Gerät für langere Zeit nicht benötigen, verwenden Sie den Modus Abwesenheit.

Um Abwesenheit zu aktivieren, drehen Sie den Drehknopf des Kuhl-/Gefrierabteils auf die Temperatur des Kuhlabteils wird auf unter 15^ das Gefrierabteil bleibt hingegen auf unter -19^.

HINWEIS

Es wird dringend empfohlen, das Kühlabteil zu leeren und darauf zu achten, dass die Tur geschlossen ist.

Bedienung

SmartThings (nur entsprechend ausgestattete Modelle)

Installation

Besuchen Sie Google Play Store, Galaxy Apps oder Apple App Store und suchen Sie nach „SmartThings". Laden Sie die von Samsung Electronics zur Verfügung gestellte SmartThings-App herunter und installieren Sie diese auf Ihr Smart-Gerät.

HINWEIS

• Welche Softwareversion die SmartThings-App unterstützt, hängt von den Richtlinien des Herstellers zur Unterstützung von Betriebssystemen ab. Im Hinblick auf die SmartThings-App und die von der App unterstützen Funktionen kann die neue Update-Richtlinie für die jeweilige Betriebssystemversion aus Gründen der Benutzerfreundlichkeit oder der Sicherheit ausgesetzt werden.
• Jederzeitige unangekündigte Änderungen der SmartThings-App zur Verbesserung der Benutzerfreundlichkeit oder der Leistung sind vorbehalten. Da die Betriebssystemversion des Mobilgerats jeder Jahractualisiert wird, wird auch SmartThings laufend an das neuste Betriebssystem angepasst. Kontaktieren Sie unsitte unter [e-mail], falls Sie Fragen zu den offen genannten Themen haben.
• Empfohlene Verschlussungssysteme sind unter anderen WPA/TKIP und WPA2/AES. Neuere oder nicht genormte WLAN-Authenticationsprotokolle werden nicht unterstützt.
• Drahtlose Netzwerke können durch die sie umgebende drahtlose Kommunikationsumgebung beeinflusst werden.
• Wenn Ihr Internetdienstanbieter die MAC-Adresse Ihres PCs oder Modems zur Identifikation gespeichert hat, kann Ihr Samsung Smart Refrigerator sich möglichereweise nicht mit dem Internet verbinden. Wenn dies der Fall ist, wenden Sie sich für technische Unterstützung an ihren Internetdienstanbieter.
  Die Firewall-Einstellungen Ihres Netzwerks konnen den Zugriff Ihres Samsung Smart Refrigerator auf das Internet verhindern. Wenden Sie sich fur technische Unterstützung an ihren Internetdienstanbieter. Wenn these Problem weiter besteht,kontaktieren Sie das nachste Samsung-Kundendienstzentrum oder einen Samsung-Handler.
  Informationen zur Konfiguration der Zugangspunkteinstellungen finden Sie im Benutzerhandbuch unter Zugangspunkte (Router).
  Samsung Smart-Kuhlschränke Unterstützung WLAN 2,4 GHz mit IEEE 802.11 b/g/n und Soft-AP-Protokolle. (IEEE 802.11 n wird empfohlen).
• Nicht zugelassene Wi-Fi-Router können sich möglicherweise nicht mit den jeweiligen Samsung Smart Refrigerators verbinden.

Deutsch50

Samsung-Konto

Für die Nutzung der App müssen Sie ein Samsung-Konto einrichten. Wenn Sie kein Samsung-Konto haben, befolgen Sie die Anweisungen der App zur Erstellung eines kostenlsten Samsung-Kontos.

Erste Schritte

Schalten Sie das Gerät, mit dem Sie sich verbinden möchten, ein, öffnen Sie die SmartThings-App auf Ihr Telefon und befolgen Sie anschließend die nachstehenden Anweisungen.

Wenn ein Popup mit der Nachricht eingeblendet wird, dass ein neues Gerät gefunden wurde, tippen Sie auf ADD NOW (JETZT HINZUFUGEN).

Wenn kein Popup angezeigt wird, tippen Sie auf die Taste + und wahlen Sie das Gerät, mit dem Sie sich verbinden möchten, aus der List der verfügbaren Geräte aus.

Ist Ihr Gerät nicht in der Liste der verfügbaren Geräte aufgeführrt, tippen Sie auf Supported Devices (unterstützte Geräte), wahren Sie den Gerätotyp (Kuhl-/Gefrierkombination) und anschließend das genaue Modell des Geräts aus.

Befolgen Sie die Anweisungen in der App, um Ihr Gerät einzurichten. Sobald die Einrichtung abgeschlossen ist, erscheint ihre Kuhl-/Gefriererkombination als „Karte" auf Ihr dem Bildschirm Devices (Geräte).

Kuhlschrank-App

Integrierte Steuerung

Sie konnen ihre Kuhl-/Gefrierkombination von zu Hause und unterwegs überwachen und steuern.

• Tippen Sie auf das Kühlschranksymbol auf dem SmartThings-Director oder tippen Sie auf das Gerätesymbol am unteren Rand des Dashboards und dann auf die „Karte" Kühlschrank, um die Seite für die Kuhl-/Gefrierkombination zu öffnen.
• Prufen Sie den Betriebsstatus oder etwaige Benachrichtigungen, die mit ihrer Kuhl-/Cefrierkombination zu tun haben undändern Sie gegebenenfalls die Optionen oder Einstellungen.

HINWEIS

Eine Optionen und Einstellungen der Kuhl-/Gefrierkombination können nicht über die Fernbedienung ausgeführct werden.

Bedienung

Kategorie Element Beschreibung
Überwachung	Kühlabteiltemperatur	Zeigt die aktuelle Temperatureinstellung für das Kühlabteil an.
	Temperatur im Gefrierabteil	Zeigt die aktuelle Solltemperatur des Gefrierabteils an.
	Energieüberwachung	Kontrolliert die kumulierte Leistungsaufnahme des Kühlschranks für die letzten 180 Tage.
Funktionen	Turbokühlung	Sie können die Funktion „Turbokühlung" ein- und ausschalten und die aktuellen Einstellungen überprüfen.
	Turbokäte	Sie können Turbokäte ein- und ausschalten und die aktuellen Einstellungen überprüfen.
Alarme	Zu hohe Temperatur	Dieser Alarm wird ausgelöst, wenn das Kuhl- oder Gefrierabteil eine zu hohe Temperatur aufweist.
	Gerätetur geöffnet.	Dieser Alarm wird ausgelöst, wenn die Tür des Gefrierabteils oder des Kühlabteils mehr als 2 Minuten lang offen steht.
Al Energy Mode (nur bestimmte Modelle)	Sie können den Al Energy Mode unter dem Menüpunkt Energy in der SmartThings App ein- oder ausschalten. Sie können den Status des Al Energy Mode in der SmartThings-App kontrollieren. Bei einigen Modellen erscheint das Symbol auf dem Bedienfeld, um anzuzeigen, dass der Al Energy Mode aktiviert ist. (nur bestimmte Modelle) Durch Aktivieren des Al Energy Mode verringern Sie während den Energieverbrauch, zugleich kann aber auch die Kühlleistung zurückgehen.

Deutsch52

Spezialfunktionen

Das tatsächliche Aussehen und die Sonderfunktionen der Kuhl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

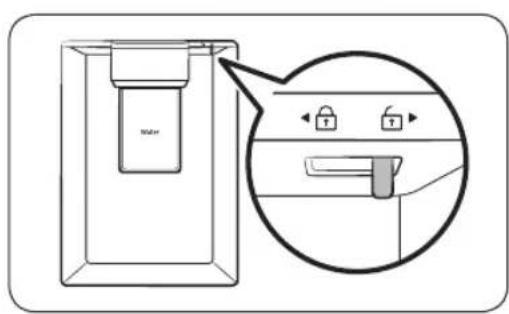

Wasserspender (nur entsprechende Modelle)

Über den Wasserspender konnen Sie gekühltes Wasser beziehen, ohne dazu die Tur des Kühlabteils öffnen zu müssen. Der Wassertank muss vor dem Gebrauch mit Trinkwasser gefüllt werden.

So fullen Sie den Wassertank mit Trinkwasser

Öffnen Sie die Tur unduchen Sie den Wassertank. Er befindet sich im Bereich der Türfächer.

1. Fassen Sie den Tank an den beiden seitlichen Handgriffen und haben Sie ihn Heraus.

1. Sie können bis zu 3,5 Liter Trinkwasser in den Wassertank (MAX) fullen. Sie können entweder die obere Kappe oder den Deckel entfernen und Wasser eingießen.

VORSICHT

• Der Wasserspender ist so konzipiert, dass Trinkwasser ausgegeben werden kann. Füllen Sie den Wassertank nur mit Trinkwasser. Füllen Sie keine anderen Flüssigkeiten ein.
• Überfüllen Sie den Wassertank nicht.
  Andernfalls lauft das Wasser über.

HINWEIS

Vor dem erstmaligen Gebrauch müssen Sie das Innere des Wassertanks reinigen.

Bedienung

1. Setzen Sie den Wassertank danach wieder ein und schlieben Sie die Tur. Stellen Sie sicher, dass der Bezugshahn des Wassertanks nach vorne zeigt.

1. Um Wasser auszugeben, halten Sie ein Glas unter den Bezugshahn, und drücken Sie es vorsichtig gegen den Hebel am Wasserspender. Stellen Sie safer, dass der Wasserspender nicht verriegelt ist.

VORSICHT

• Stellen Sie oben auf dem Wassertankdeckel keine Gegenstände ab.
  Versuchen Sie nicht, den Wassertank zu fullen, ohneihn von der Tur zu entfernen.
• Stellen Sie sicher, dass der Wassertank richtig eingesetzt ist.
• Verwenden Sie die Kuhl-/Gefrierkombination niemals ohne eingesetzten Wassertank. Dies kann die Leistung und die Energieeffizienz verschlechtern.
• Achten Sie darauf, dass das Glas richtig vor dem Spenderhebel liegt. Andernfalls konnte Wasser daneben fließen.

HINWEIS

Um mehr Platz zu gewinnen, konnen Sie den Wassertank auch verwenden, um Lebensmittel aufzubewahren. Entfernen Sie in thisem Fall den Deckel des Tanks.

Frischhaltefach+ (nur bestimmte Modelle)

Mit dem Herausziehbaren Frischhaltefach+ konnen Sie den Raum mit der Flex-Wand in zwei getrennte Zonen unterteilen.

Dann konnen Sie Fleisch und Fisch auf der linken Seite des Frischhaltefach+ und Gemüse und Obst auf der rechten Seite aufbewahren.

Deutsch54

Entfernen der Flex-Wand

Drucken Sie auf die hintere Seite der Flex-Wand undziehen Sie sie zugleich nach oben hinaus.

Feuchthaltefach+ (nur bestimmte Modelle)

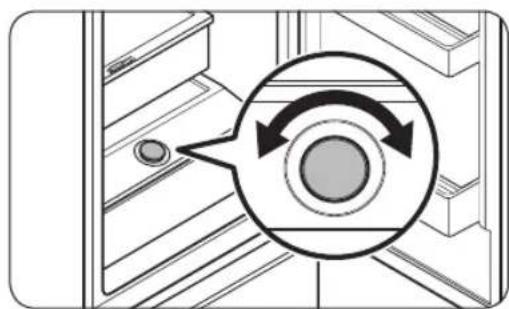

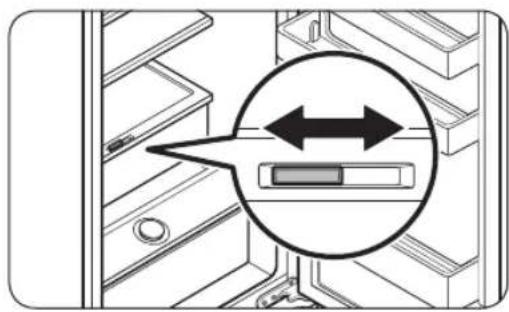

Mit dem Feuchthaltefach+ konnen Sie die Luftfeuchtigkeit einstehen. Drehen Sie den Drehregler nach links oder rechts, um die Luftfeuchtigkeit nach ihren Wünschen einzustellen.

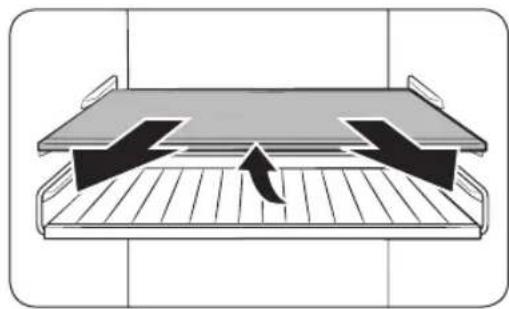

Verwendend des Zwischenbodens (nur bestimmte Modelle)

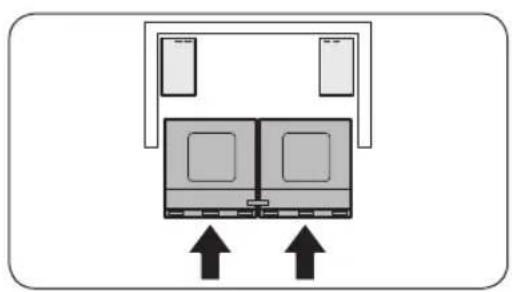

Wenn Sie zusätzlichen Stauraum benötigen, können Sie alle Schubfächer herausnehmer und den „Zwischenboden" über dem unteren Schubfach einsetzen. Dies hat keine Auswirkungen auf die thermischen und mechanischen Eigenschaften. Das angegebene Volumen des Gefrierabteils wurde ohne diese Schubfächer berechnet. (Für die Angabe des deklarierten Volumens erfolgt die Berechnung beim Modell für Singapur mit herausgenommencem oberem und mittlerem Schubfach.)

Bedienung

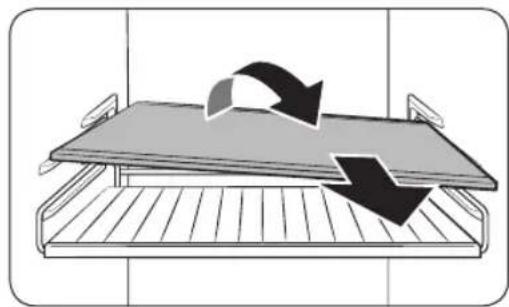

1. Entfernen Sie das Klebeband vom Zwischenboden.
2. Ziehen Sie alle Schubfächer hereaus, um den Zwischenboden einzusetzen.

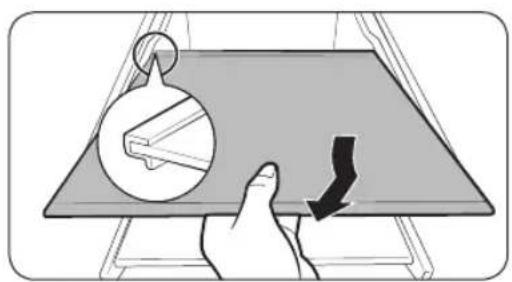

3. Setzen Sie den Fachboden ein. Setzen Sie den überstehenden Teil des Fachbodens zuerst ein (siehe Abbildung).

VORSICHT

• Setzen Sie den Zwischenboden nicht verkehrt herum oder in falscher Richtung ein.
• Wenn Sie den Zwischenboden nicht verwenden, nehmen Sieihn aus dem Gerät und bewahren Sieihn für den späteren Gebrauch sichere auf.

HINWEIS

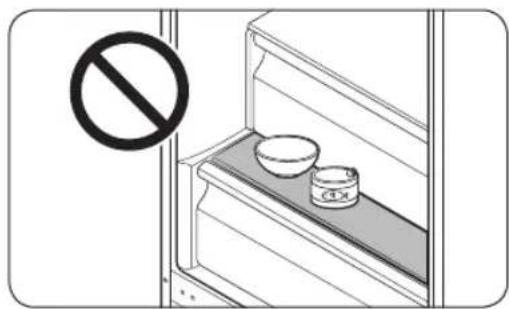

Bei Aufbewährung von Glasbehältern auf einem geharteten Glasboden konnen durch Bewegungen der beiden Glasteile Kratzer entstehen.

Deutsch56

Wartung und Pflege

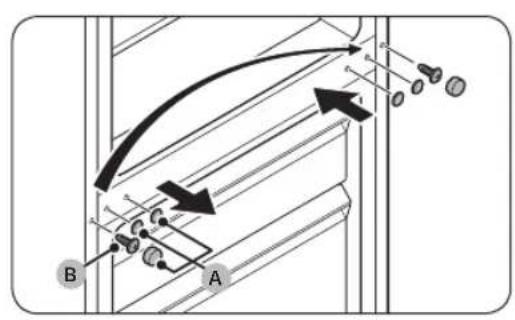

Umkehr den Tügriffposition (bei Modellen mit Stangengriffen)

HINWEIS

Dieses Verfahren gilt sowohl für das Kuhl- als auch für das Gefrierabteil.

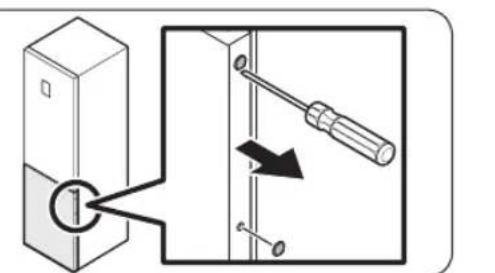

1. Entfernen Sie mit einem Schlitzschraubendreher die Abdeckkappen der Schrauben. Bringen Sie die Schraubenabdeckungen wieder auf den Schraubenlochern an, nach dem Sie den Griff abgenommen haben.

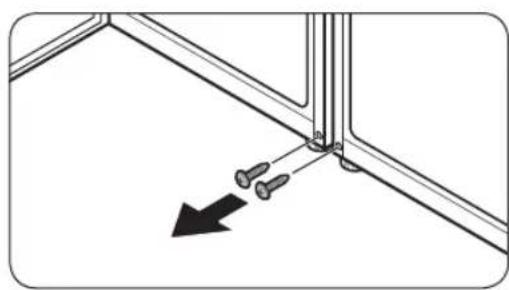

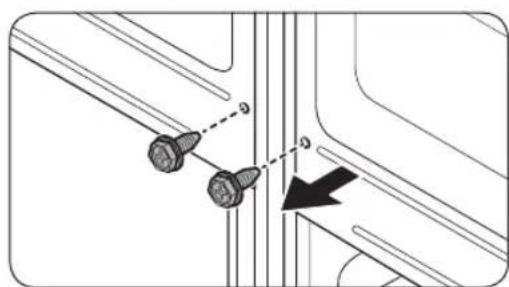

2. Verwenden Sie einen Kreuzschlitzschraubendreher, um die Schrauben zu losen und den Handgriff zu entfernen.

HINWEIS

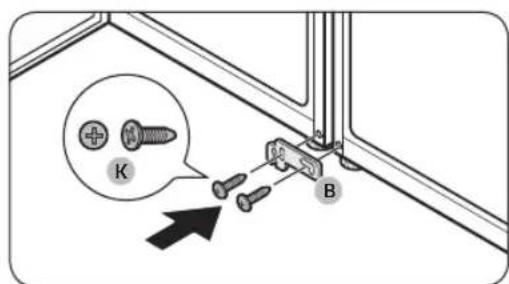

Verwenden Sie diese Schrauben, um den Griff auf der gegenüberliegenden Seite zu befestigen.

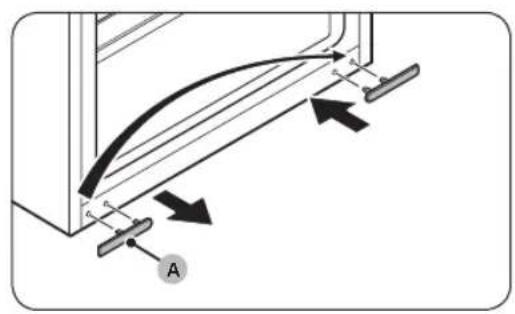

3. Entfernen Sie die Schraubenabdeckungen auf der gegenüberliegenden Seite der Tur mit einem Flachkopfschraubendreher.

1. Halten Sie den Griff an die gegenüberliegende Seite der Tur undziehen Sie seine Halteschrauben mit einem Kreuzschlitzschraubendreher fest.

Wartung und Pflege

1. Bringen Sie die Schraubenabdeckungen an.

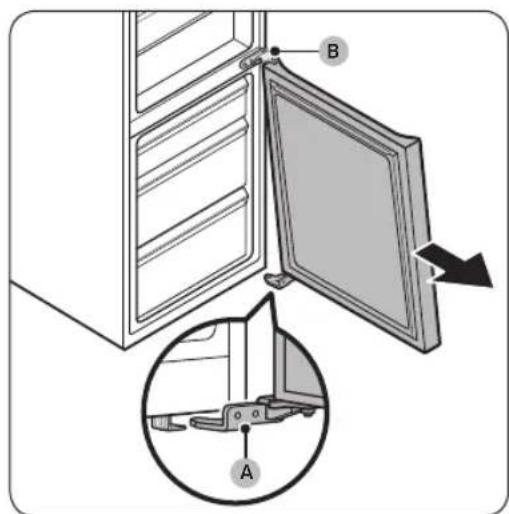

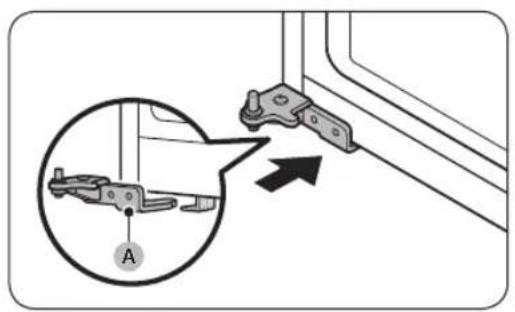

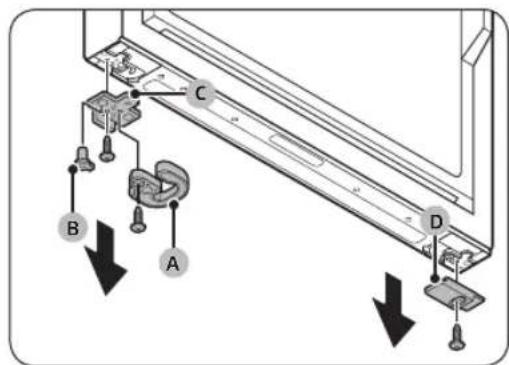

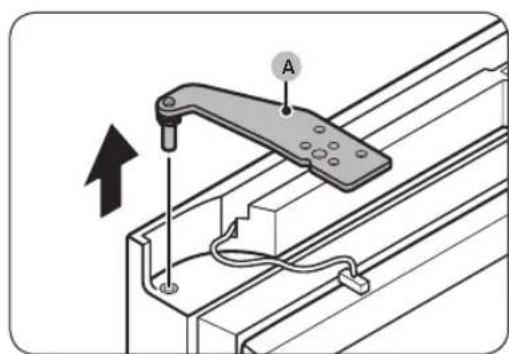

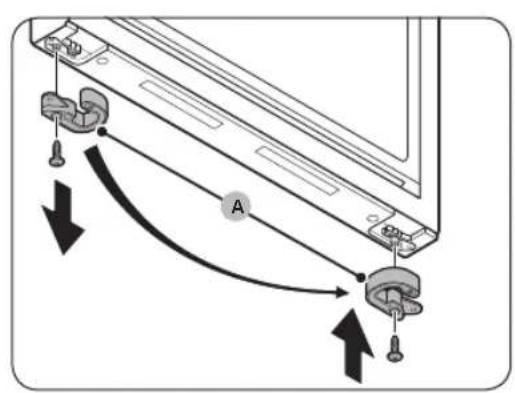

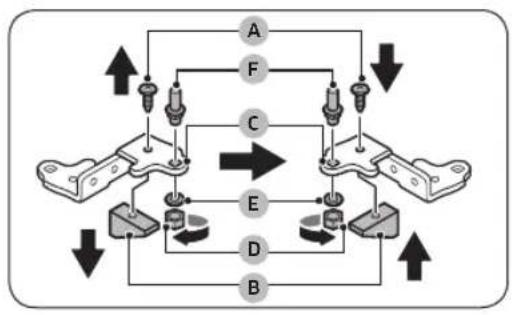

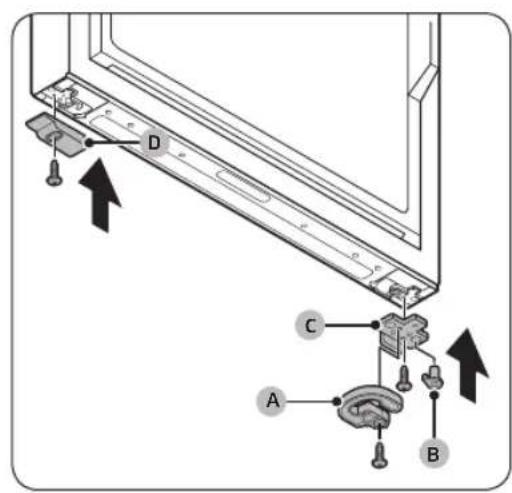

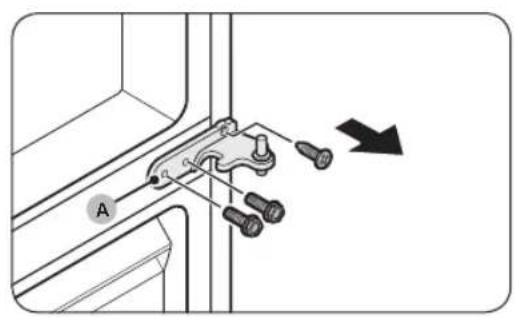

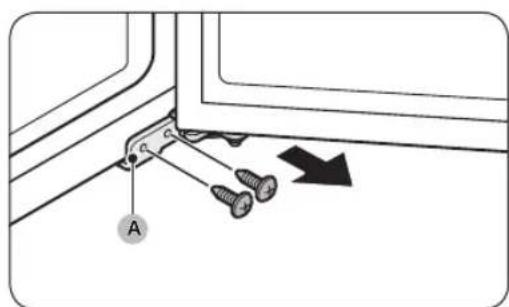

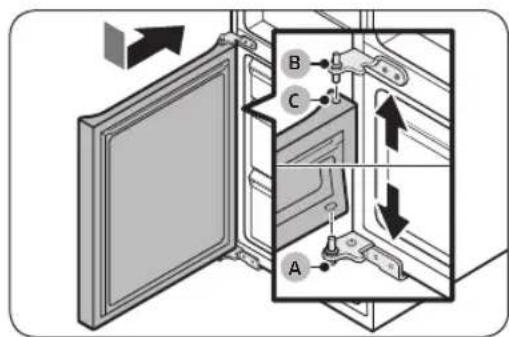

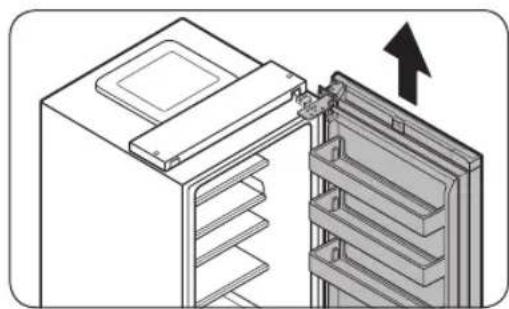

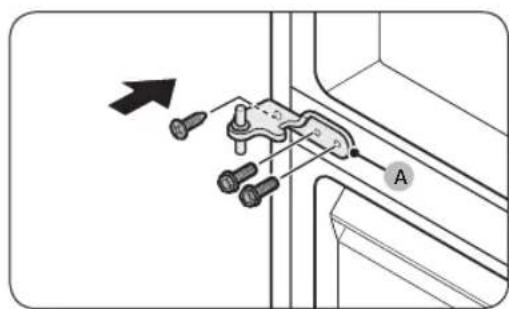

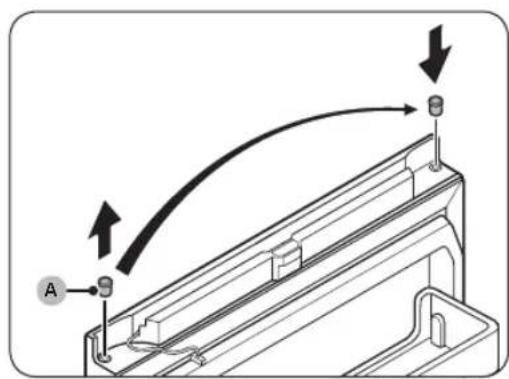

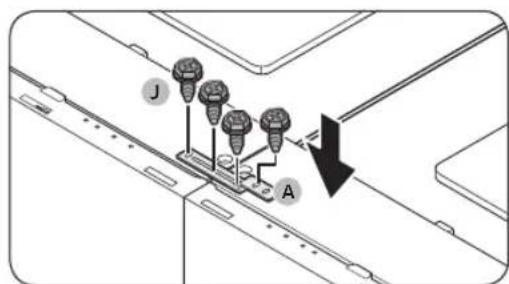

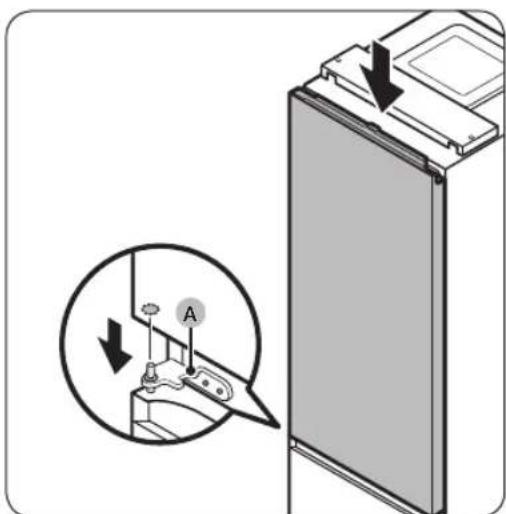

Ändern der Anschlagseite für die Gerätetur (nur bestimmte Modelle)

WARNING

Zum Kippen/Hinlegen der Kuhl-/Gefriererkombination sind mindestens 2 Personen erforderlich.
Ziehen Sie das Netzkabel ab, bevor Sie die Turen tauschen.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher 11 mm-Schlüssel

10 mm-Steckschlüssel 8 mm-Steckschlüssel 10 mm-Schlüssel

Deutsch58

Zubehor

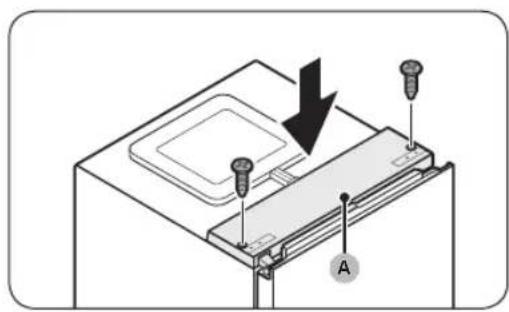

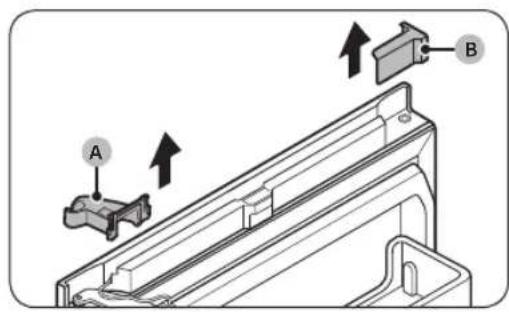

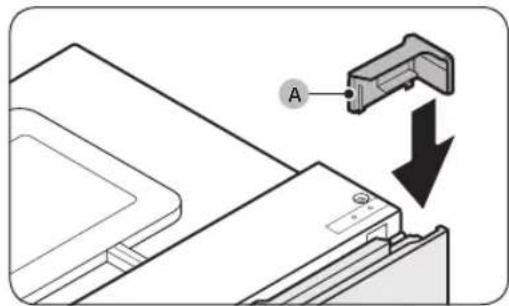

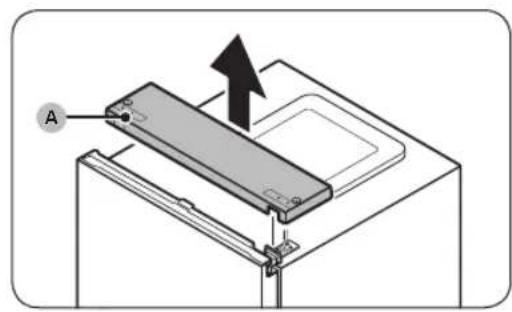

Scharnierabdeckung oben links Turabdeckung oben rechts (nur für entsprechend ausgestattete Modelle)

VORSICHT

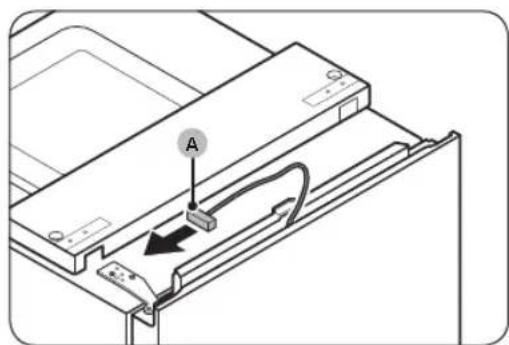

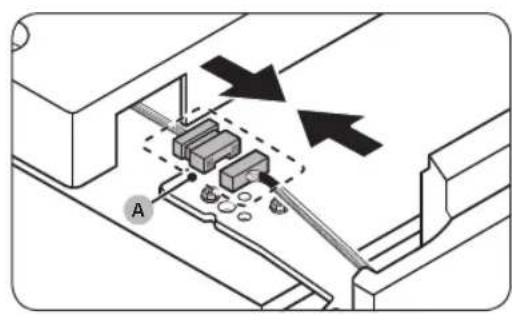

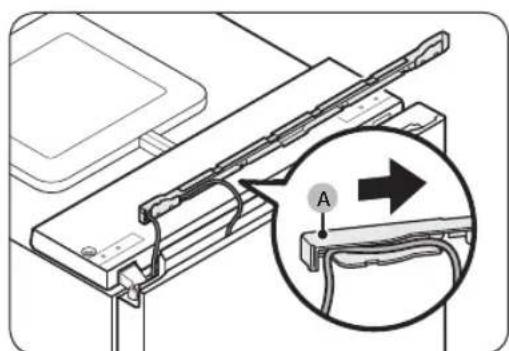

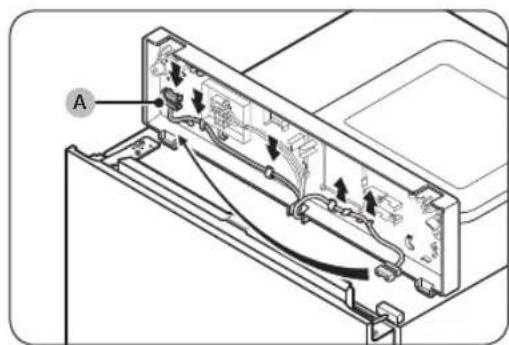

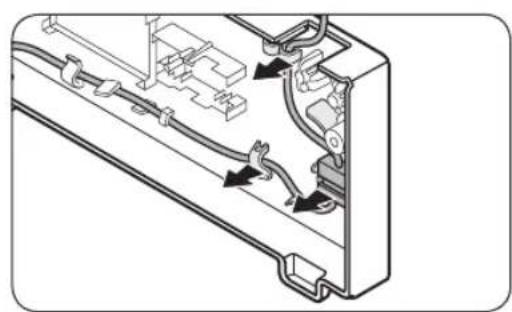

Seien Sie vorsichtig, damit Sie die Kabel und Verbinder während des Vorgangs nicht beschädigen.
- Achten Sie während des gesamtten Turmbaus darauf, dass alle Kleinteile der Kuhl-/Gefrierkombination (Schrauben, Kappen usw.) sich aus Sicherheitsgründen außerhalb der Reichweite von Kindern und Sauglingen befinden.
- Achten Sie darauf, alle Schrauben und die anderen beim Wechseln des Turanschlags ausgebauten Teile an einer sicheren Stelle zu verwahren.

HINWEIS

Samsung empfeihlt, das WechseIn des Turanschags nur von einem von Samsung zugelassenen Serviceanbieter durchfuhren zu lassen. Dierer Service ist fur den Kunden gebührenpflichtig.
- Legen Sie vor dem Wechseln des Turanschlags einen Schutz (z. B. Karton) auf den Boden. So konnen Sie die ausgebauten Teile sicher ablegen und Beschädigungen während des gesamten Vorgangs vermeiden.

Wechseln des Turanschlags

HINWEIS

Bei den Modellen mit Griffen müssen Sie zuerst die Seiten der Griffe tauschen. (Detaillierte Informationen) finden Sie im Abschnitt „Umkehr den Turgriffposition (bei Modellen mit Stangengriffen)"

1. Entfernen Sie die Schrauben, mit denen die obere Abdeckung (A) befestigt ist, bei geschlossener Tur des Gefrierabteils mit Hilfe eines Kreuzschlitzschraubendrehers.

Wartung und Pflege

1. Heben Sie die obere Abdeckung (A) vorsichtig an und legen Sie sie oben auf die Kuhl-/ Gefrierkombination.

2. Seien Sie vorsichtig, wenn Sie die obere Abdeckung (A) anheben. Darunter ist ein Kabel angeschlossen.

3. Entfernen Sie das Kabel und den Kabelverbinder, der sich auf dem Halter unter der oberen Abdeckung befindet. - Dieser Schritt gilt möglichereise nicht fur alle Modelle.

VORSICHT

Achten Sie daraufuf, nicht zu kräftig an den Verbindern zuziehen.

1. Trennen Sie den Kabelverbinder (A).

2. Dieser Schritt gilt mölicherweise nicht für alle Modèle.

3. Entfernen Sie die Schrauben zur Befestigung des oberen Scharniers (A) mit einem Steckschluss (8 mm).

VORSICHT

Halten Sie die Tur des Kühlabteils fest, damit sie nicht herunterfällig, während Sie die Schrauben entfern.

HINWEIS

Sie konnen die Schrauben auch mit einem Kreuzschlitzschraubendreher entfernen.

1. Offnen Sie die Tur des Kuhlabteils, und haben Sie dann die Tur nach oben aus dem mittleren Scharnier. Bewahren Sie die Tur sicher auf.

VORSICHT

Die Tur ist schwer. Zur Vermeidung von Schaden oder Verletzungen seien Sie beim Abnehmer der Tur vorsichtig.
7. Offnen Sie die Tur des Gefrierabteils und verwenden Sie einen Kreuzschlitzschraubendreher, um die Schrauben zur Befestigung des unteren Scharniers (A) zu entfern.
8. Wahrend die Tur des Gefrierabteils auf dem unteren Scharnier (A) aufliegt,ziehen Sie langsam dasunte Scharnier (A) aus der Halterung an der Unterseite der Kuhl-/ Gefrierkombination hersus.Trennen Sie das untere Scharnier A von der Tur des Gefrierabteils, nachdem Sie es ausgebaut haben. Ziehen Sie dann die Tur des Gefrierabteils nach unten,um sie vom mittleren Scharnier B zu trennen.

VORSICHT

Halten Sie die Tur des Gefrierabteils fest, damit sie nicht herunterfällig, bevor Sie das mittlere Scharnier (B) ausgebaut haben.

Wartung und Pflege

1. Entfernen Sie die Befestigungsschrauben des mittleren Scharniers (A) mit einem Kreuzschlitzschraubendreher und einem Steckschluss (10 mm).
2. Bauen Sie die Schraubenabdeckungen am mittleren Scharnier (A) aus und entfernen Sie dann die Schraube (B) mit einem Kreuzschlitzschraubendreher.
3. Ziehen Sie auf der gegenüberliegenden Seite die Schraube (B) mit einem Kreuzschlitzschraubendreher fest, und setzen Sie dann die Schraubenabdeckungen am mittleren Scharnier (A) ein.

4. Entfernen Sie die untere Abdeckung der Scharnierschraube (A) und setzen Sie sie auf der gegenüberliegenden Seite ein.

5. Entfernen Sie den Türstopper (A) an der Unterseite der Tur des Gefrierabteils und bringen Sie hin auf der gegenüberliegenden Seite der Tur wieder an.

Die Schraube zum Befestigen des Türstoppers (A) können Sie mit einem Kreuzschlitzschraubendreher offen und wieder festziehen.
- Klappen Sie den Türstopper (A) um, bevor Sieihn auf der gegenüberliegenden Seite anbringen.

Deutsch62

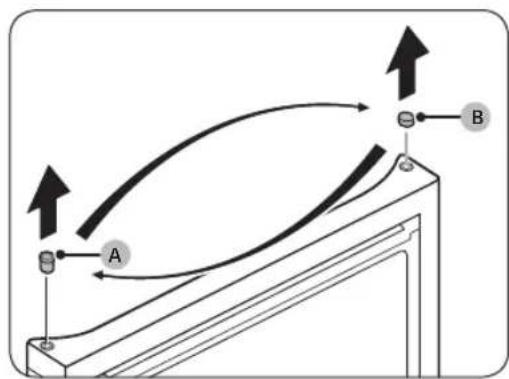

1. Vertauschen Sie auf der Oberseite der Tür des Gefrierabteils die Positionen der Tülle (A) und der Tüllenabdeckung (B).

2. Befestigen Sie das mittlere Scharnier (A) gegenüber von der Seite, auf der es ausgebaut wurde.

Ziehen Sie die Schrauben mit einem Kreuzschlitzschaubendreher und einem Steckschluss (10 mm) fest.

Wartung und Pflege

1. Demontieren Sie das untere Scharnier und tauschen Sie die Seite aller Teile.

a. Entfernen Sie die Schraube (A), mit der die Befestigung (B) am unteren Scharnier (C) gehalten wird, mit einem Kreuzschlitzschraubendreher.
b. Bauen Sie die Mutter (D) und die Unterlegscheibe (E) zur Befestigung des Scharnierbolzens (F) mit einem Schraubenschlussel (10mm) aus.
c. Klappen Sie dasunte Scharnier (C) um und bringen Sie dann den Scharnierbolzen (F) mit der Unterlegscheibe (E) und der Mutter (D) wieder an.
d. Ziehen Sie die Befestigung (B) mit der Schraube (A) fest.

VORSICHT

Passen Sie auf, damit Sie den Scharnierbolzen (F) nicht fallen lassen oder sich ihre Finger verletzen, wenn Sie den Scsharnierbolzen (F) aus. oder einbauen.
- Stellen Sie sichere, dass sich die Unterlegscheibe (E) an der richtigen Stelle befindet. Wenn der Scharnierbolzen ohne die Unterlegscheibe (E) befestigt wird, kann die Tur des Gefrierabteils herunterfallen und Verletzungen verursachen.

1. Drehen Sie den Justierfuß auf der gegenüberliegenden Seite der Stelle, an der das untere Scharnier (A) entfernrt wurde. Setzen Sie dann das untere Scharnier (A) auf den Halter.

Deutsch64

1. Einbau der Tür des Gefrierabteils.

a. Setzen Sie die Tur des Gefrierabteils auf das untere Scharnier (A). Halten Sie die Tur sekrecht zum Kuhlschrank.
b. Drucken Sie die Tur des Gefrierabteils nach unten, um das mittlere Scharnier (B) in die Tülle (C) oben an der Tur des Gefrierabteils einzufahren.

VORSICHT

Achten Sie daraufuf, die Tur nicht zu kräftig zu drucken. Achten Sie daraufuf, dass das unter Scharnier (A) während these Schritts in der Halterung unten an der Kuhl-/Gefrierkombination bleibt.

HINWEIS

Stellen Sie nach dem Anbringen der Tur des Gefrierabteils die Nivellierfüe so ein, dass der Kühlschrank im Lot ist. (Detaillierte Anweisungen finden Sie im Abschnitt „SCHRITT 4 Einstellen der Nivellierfu" auf Seite 42.)

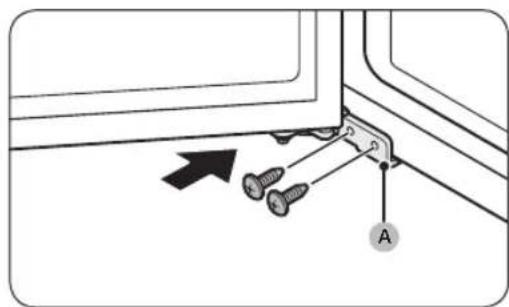

1. Befestigen das untere Scharnier (A) mit den Schrauben und einem Kreuzschlitzschraubendreher. Schlieben Sie danach die Tur des Gefrierabteils.

2. Entfernen Sie unter an der Tür des Kühlabteils alle Teile auf der linken und rechten Seite.

a. Entfernen Sie die Schrauben mit einem Kreuzschlitzschraubendreher.
b. Entfernen Sie die TurschlieBautomatik (A), die Tülle (B) und den Turanschlag (C) auf einer Seite und die untere Abdeckung der Tur des Kühlabteils (D) auf der anderen Seite.

Wartung und Pflege

1. Wechseln Sie die Seiten aller ausgebauten Teile.

a. Bringen Sie den Türstopper (C), die Tülle (B)und die TurschlieBautomatik (A) gegenüber von der Stelle an, wo sie ausgebaut wurden.
b. Befestigen Sie den Türstopper (C) und die TurschlieBautomatik (A) mit den Schrauben und einem Kreuzschlitzschraubendreher.
c. Bringen Sie dieunte Abdeckung der Tuf des Kuhlabteils (D) gegenüber von der Stelle an, wo sie ausgebaut wurde.
d. Befestigen Sie dieunte Abdeckung der Tur des Kuhlabteils (D) mit der Schraube und einem Kreuzschlitzschraubendreher.

VORSICHT

Sie müssen die Schrauben für den Türstopper (C) und die TurschlieBautomatik (A) richtig festziehen (siehe Abbildung). Das Turscharnier wird beschadigt, wenn Sie die Schrauben nicht richtig festziehen.

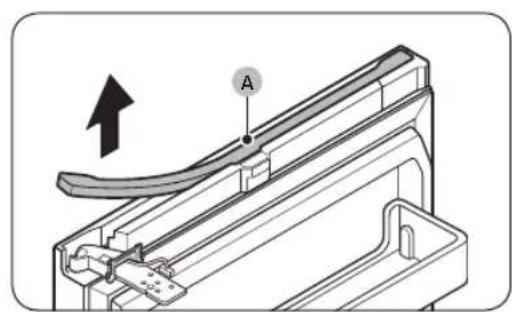

1. Entfernen Sie die Kabelabdeckung (A) an der Oberseite der Tur des Kuhlabteils.

-Heben Sie beide Seiten der Kabelabdeckung (A) vorsichtig an und ziehen Sie sie dann von der Tur ab.
- Dieser Schritt gilt möglicherweise nicht für alle Modèle.

Deutsch66

1. Entfern den Sie die obere rechte Scharnierabdeckung (A) und die obere linke Turabdeckung (B). -Dieser Schritt gilt möglicherweise nicht für alle Modelle.

HINWEIS

Bewahren Sie die ausgebauten Teile für den späteren Einbau an einer sicheren Stelle auf.

1. Entfernen Sie den oberen Scharnierbolzen (A) von der Tur des Kühlabteils.

1. Bauen Sie die Tülle (A) aus und bringen Sie sie gegenüber von der Stelle an, wo sie ausgebaut wurde.

Wartung und Pflege

1. Tauschen Sie die Seite des oberen Scharniers.

a. Bauen Sie den Scharnierbolzen (A) und die Unterlegscheibe (B) mit einem Schraubenschlussel (11 mm) aus.
b. Klappen Sie das obere Scharnier (C) um und bringen Sie dann die Unterlegscheibe (B) und den Scharnierbolzen (A) wieder an.

VORSICHT

Passen Sie auf, damit Sie den Scharnierbolzen (A) nicht fallen halten oder sich ihre Finger verletzen, wenn Sie den Scharnierbolzen (A) aus- oder einbauen.
- Stellen Sie sichere, dass sich die Unterlegscheibe (B) an der richtigen Stelle befindet. Wenn der Scharnierbolzen ohne die Unterlegscheibe (B) befestigt wird, kann die Tur des Gefrierabteils herunterfallen und Verletzungen verursachen.

1. Setzen Sie die Tur des Kühlabteils auf das mittlere Scharnier (A).

VORSICHT

Damit die Tur des Kühlabteils nicht herunterfällig, mussen Sie sie so lange festhalten, bis das obere Scharnier angebracht ist.

1. Bringen Sie das obere Scharnier (A) gegenüber von der Stelle an, wo es ausgebaut wurde.

Deutsch68

1. Befestigen Sie das obere Scharnier (A) mit den Schrauben und einem Steckschluss (8 mm).

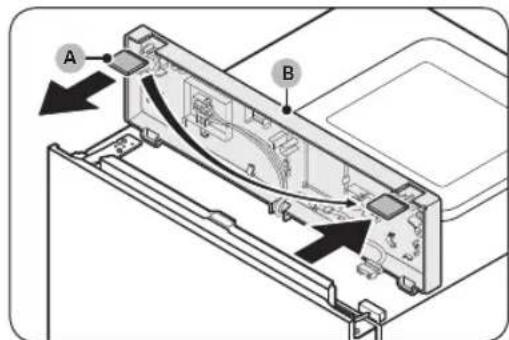

1. Entfernen Sie die Raumabdeckung (A) an der oberen Abdeckung (B) und bringen Sie sie gegenüber von der Stelle an, wo sie ausgebaut wurde.

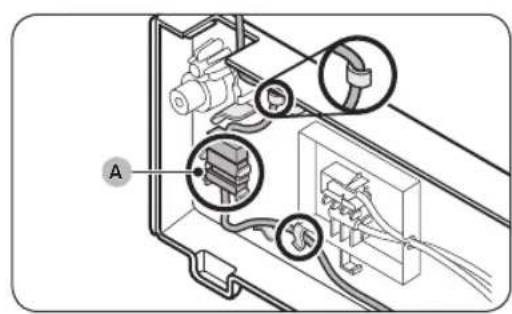

1. Ziehen Sie unter der oberen Abdeckung den Kabelverbinder (A) aus den Haltern und schiben Sie hin zu den Haltern auf der gegenüberliegenden Seite.

2. Dieser Schritt gilt möglicherweise nicht für alle Modelle.

1. Verschieben Sie den Kabelverbinder (A) an der Tur des Kuhlabteils zur gegenüberliegenden Seite.

2. Dieser Schritt gilt möglichwerweise nicht für alle Modelle.

Wartung und Pflege

1. SchlieBen Sie den Kabelverbinder (A) wieder an.

2. Dieser Schritt gilt möglicherweise nicht für alle Modelle.

VORSICHT

Stellen Sie sichere, dass die Kabelverbinder richtig angeschlossen sind. Andernfalls fungkioniert die Anzeige nicht.

1. Setzen Sie das Kabel und den Kabelverbinder (A) in den Halter unter der oberen Abdeckung ein.

2. Dieser Schritt gilt möglichwerweise nicht für alle Modelle.

3. Bringen Sie die mitgelieferte obere linke Scharnierabdeckung (A) am oberen Scharnier an und montieren Sie die obere Abdeckung (B).

4. Legen Sie die Kabel und Anschlusses in die obere linke Scharnierabdeckung (A) und die obere Abdeckung (B). Bei manchen Modellen gibt es an der Tur des Kühlabteils keine Kabel und deshalb müssen bei diesen Modellen auch keine Kabel berücksichtigt werden.

5. Bringen Sie bei geschlossener Tur des Kühlabteils die obere Abdeckung (A) wieder an und befestigen Sie sie mit den Schrauben und einem Kreuzschlitzschraubendreher.

VORSICHT

Achten Sie beim Befestigen der oberen Abdeckung (A) darauf, die Kabel nicht zu beschädigen.

Deutsch70

1. Bringen Sie die obere rechte Turabdeckung (A) gegenüber vom Turscharnier an.
2. Dieser Schritt gilt möglicherweise nicht für alle Modelle.
3. Verlegen Sie das Kabel von der Tur des Kuhlabteils in den Bereich unter der Kabelabdeckung (A).
4. Dieser Schritt gilt möglicherweise nicht für alle Modelle.

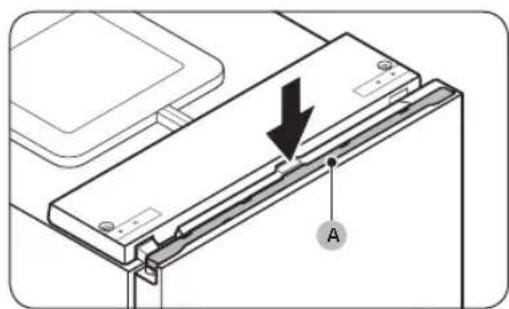

5. Bringen Sie die Kabelabdeckung (A) wieder an der Tur des Kühlabteils an.
6. Dieser Schritt gilt möglichwerweise nicht für alle Modelle.
7. Offnen und schlieben Sie die Tur des Kuhlabteils einige Male, um zu prufen, ob es irgendwelche Probleme gibt.

Wartung und Pflege

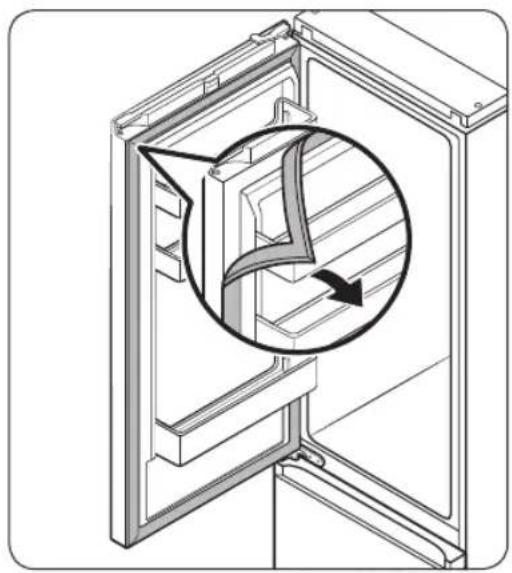

1. Bringen Sie die Dichtungen an den Gerätūren wieder an, nach dem Sie sie ausgebaut und um 180^ gedreht haben.

VORSICHT

Achten Sie daraufuf, dass die Turdichtungen ordnungsgemäß eingebaut sind. Andernfalls kann es zu ungewöhnlicher Gerauschentwicklung oder Taubildung kommt, die die Leistung des Gerats beeinträchtigen konnte.

HINWEIS

• Stellen Sie nach dem Umtauschen der Turen des Gefrierabteils die Nivellierfübe so ein, dass der Kühlschrank im Lot ist. (Detaillierte Anweisungen finden Sie im Abschnitt „SCHRITT 4 Einstellen der Nivellierfübe" auf Seite 42.)
• Befolgen Sie erneut diese Anweisungen, um die Tur wieder in ihre Ausgangsposition zu bringen. Beachten Sie, dass die Tur, die Scharniere und andere Teile danach anders herum als in dieser Beschreibung orientiert sind.

Deutsch72

Handhabung und Pflege

Fachboden/ Regal und Boden (nur bestimmte Modelle)

1. Ziehen Sie den Fachboden (oder Regal und Boden) ein weniger Heraus. Heben Sieihn dann auf der Rückseite an undziehen in ganz heraus.

1. Kippen Sie den Fachboden (bzw. das Regal und Boden) zum Herausnahmen diagonal an.

Wartung und Pflege

Klappboden (nur für entsprechend ausgestattete Modelle)

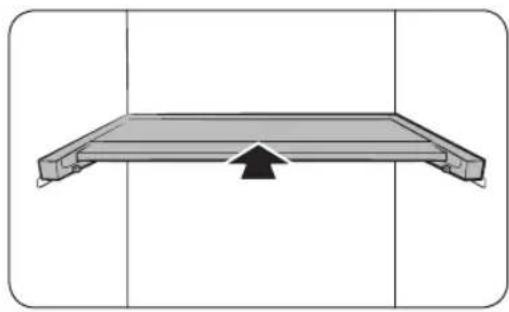

1. Schieben Sie die vordere Hälfte des Bodens.
2. Ziehen Sie den Klappboden ein weniger Heraus.
   Heben Sieihn dann auf der Rückseite an und ziehen in ganz Heraus.

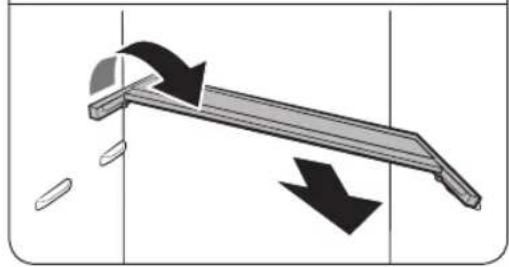

3. Kippen Sie den Fachboden diagonal an, um ihn herauszunehmen.

VORSICHT

• Stellen Sie keine Lebensmittel und Gegenstände auf das Frischhaltefach+. Die Tur schließ möglicherweise nicht richtig, und die Gegenstände können auf den Boden fallen.
  Das Regal muss richtig herum eingesetzt werden. Achten sie darauf, dass die Unterseite nicht nach oben zeigt.
• Achten Sie beim Wiedereinsetzen des Fachbodens darauf, dass Sieihn bis zum Ende durchschieben, damit er sitzt.
• Glasbehalter konnen zu Kratzern auf der Oberfläche von Glasböden führen.

Deutsch74

Reinigung

Innen und auBen

WARNING

• Verwenden Sie Benzin, Verdünner oder Haushalts-/Autoreiniger wie Clorox™ nicht zu Reinigungszwecken. Andernfalls können Schäden an der Oberfläche des Geräts oder ein Brand die Folge sein.
• Sprufen Sie kein Wasser auf die Kuhl-/Gefrierkombination. Andernfalls besteht die Gefahr von Stromschlagen.

Entfernen Sie eventuelle Fremdkörper (z. B. Staub oder Wasser) in regelmäßigen Abständen mit einem trockenen Tuch vom Netzstecker und von den Kontakten.

1. Ziehen Sie das Netzkabel aus der Steckdose.
2. Verwenden Sie ein angefeuchtetes, weiches, fusselfreies Tuch oder ein Papiertuch, um die Innen- und Außenflächen der Kuhl-/Gefrierkombination zu reinigen.
3. Wenn Sie fertig sind, verwenden Sie ein trockenes Tuch oder ein Papiertuch, um das Gerät gründlich zu trocknen.
4. Verbinden Sie das Netzkabel mit der Steckdose.

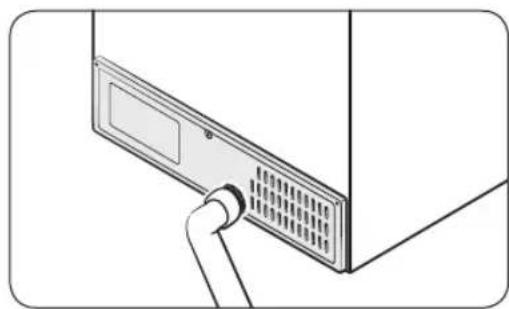

Rückwandverkleidung / Kompressorverkleidung (nur bei entsprechenden Modellen)

Um Kabel und freiiegende Teile der Rückwand frei von Schmutz zu halten, saugen Sie die Rückwand ein-bis zweimal pro Jahr mit dem Staubsauger ab.

VORSICHT

Entfernen Sie damit nicht die Rückwandverkleidung. Andernfalls besteht die Gefahr eines elektrischen Schlags.

Wartung und Pflege

Ersetzen von Teilen

LED-Lampen

Um Leuchten auszutauschen, wenden Sie sich an das nachstgelegene Samsung-Kundendienstzentrum.

WARNING

Die Leuchten können nicht vom Benutzer gewartet werden. Versuchen Sie nicht, eine Lampe selbst auszubauschen. Es besteht Stromschlaggefahr.

Leuchte (Lichtquelle)

Dieses Produkt enthalt eine Lichtquelle der Energieeffizienzklasse < G> .

Die Leuche(n) und/oder das/die Vorschaltgeräte)dürfen vom Benutzer nicht gewartet werden. Um die Leuchten und/oder Vorschaltgeräte auszubauschen, wenden Sie sich an das nachstgelegene Samsung-Kundendienstzentrum.

Ausfuhrliche Anweisungen zum Austauschen der Leucht(en) oder Vorschaltgerät(e) in Ihr Produkt finden Sie auf der Samsung-Website (http://www.samsung.com). Wechseln Sie Dort zu Support > Support-Startseite und geben Sie dann die Modellbezeichnung ein.

Detaillerte Anweisung zum Ausbauen der Leuche(n) und/oder des/der Vorschaltgeräte) finden Sie in der obigen Anweisung zum Tauschen.

Tüverkleidung (nur für entsprechend ausgestattete Modelle)

Sie konnen für ihren individuellen Kühlschrank eine von Ihnen bevorzugte Turverkleidung auswahlen. Erwerben Sie die Turverkleidung bei Ihr dem Samsung-Handler und halten Sie sie von einem zugelassenen Installateur einbauen.

VORSICHT

• Wenn Sie die Turverkleidung selbst ausbauen oder einbauen, kann dies zu Schaden am Gerät oder zu Verletzungen führen. Wenden Sieitte an ein Samsung-Kundendienstzentrum, falls bei Ihnen Probleme mit der Turverkleidung auftreten sollenn.
• Für den Austausch der Turverkleidung kann auch innerhalb der Garantiezeit eine Servicegebührenherben werden.

Deutsch76

Paarweise Aufstellung (nur entsprechend ausgestattete Modelle)

Wenn Sie dies möchten, können Sie diesen Kühlschrank Seite an Seite mit einem anderen Samsung-Kühlschrank aufstellen. Bei dem Kühlschrank muss es sich jedoch um ein individuelles Modell handeln. Wenn Siepeerweise Aufstellung wünschen, sollen Sie vor dem Kauf auf jeder Fall prufen, ob die gewünschten Modelle eine paarweise Aufstellung erlauben. Dies konnen Sie im Ladengeschäft oder auf der Website Samsung. com überprüfen.

HINWEIS

• Wenn Sie den Einbausatz für die paarweise Aufstellung in einem Samsung-Fachgeschäft kaufen, können Sie einen offiziellen Installatür für die paarweise Aufstellung anfordern.
• Vergewissern Sie sich, dass Sie den passenden Installationssatz für ihre Gerätekombination erwerben. Um Probleme beim Installieren der Geräte zu vermeiden, müssen Sie den jeweiligen Installationssatz für ihre Gerätekombination verwenden.
• Model1 RB34: RA-C0OK4BAA
• Model1 RB38: RA-C0OK3BAA
• Durch paarweise Aufstellung kann den Energieverbrauch steigen.

01 Empfehlung: mehr als 50 mm

02 105°

03 1250 mm

04 1212 mm

05 Obere Halterung

06 Verkleidung

07 Aufstellrichtung

Wartung und Pflege

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher 8 mm-Steckschlussel (fur

Schauben)

Zubehör für die paarweise Aufstellung

A. Obere Halterung (1) B. Untere Halterung (1) C. Verkleidung (1) D. Einbauschablone (4)

E.Nivellierunterlagen (4)

J. Sechskantschrauben, M5 x 16 (4)

F. T7 LEX-Schaum (8) G. T5 PE-Schaum (1) H. Hintere Halterung

(1)

HINWEIS

Die Zahl in Klammern gibt die Menge der jeweiligen Zubehörteile an.
Dieuntere Halterung (B) und die Verkleidung (C) gibt es in zwei Größen (7 oder 15 mm). Überprüfen Sie die Größen, wenn Sie den Installationsssatz für ihre Gerätekombination bestehen.

Deutsch78

Beschreibung der Verfahrensschritte

HINWEIS

Die Buchstaben in der Abbildung und in der Klammer stimmen mit denen in der Zubehörliste überein.

1. Überprüfen Sie, ob der Boden waagerecht ist.

2. Prüfen Sie mit einer Wasserwaage, ob der Boden an der Stelle waagerecht ist, an der die beiden hinteren Rollen des Kühlschranks sich befinden sollen.

3. Legen Sie nun die Einbauschablone (D) auf den Boden und prufen Sie, ob er waagerecht ist.

4. Legen Sie nun die beiden Einbauschablonen (D) auf den Boden und prufen Sie, aber an der Stelle waagerecht ist, an der die beiden hinteren Rollen des Kuhlschranks sich befinden sollen.

5. Wenn der Boden uneben ist, legen Sie die mitgelieferten Nivellierunterlagen (E) unter die Einbauschablonen (D), damit der Kühlschrank auf einer ebenen Fläche stehen.
   Nachdem Sie alle zum Nivellieren benötigten Teile zusammengestellt haben, ziehen Sie die Schutzfolie vom Klebeband auf der Unterseite der einzelnen Teile ab, und bringen Sie das Teil in seiner endgültigen Position an.

Wartung und Pflege

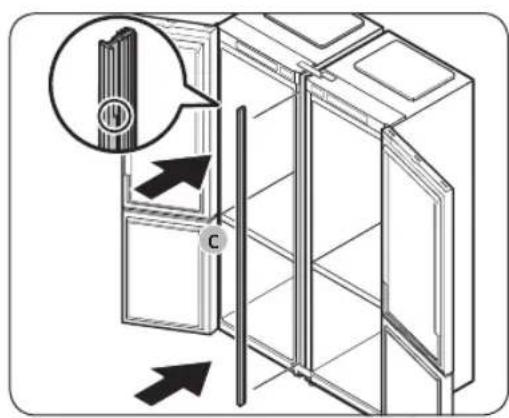

1. Bringen Sie die Schaumstoffunterlagen an, damit ein Spalt zwischen den beiden Kühlschränken erhalten bleibt.

HINWEIS

Das Teil aus T5 PE-Schaum (G) dürfen Sie nur am Modell BMF (Bodenmontage) anbringen. (Für den Fall, dass Sie zwei verschiedene Kühlschranktypen staatweise installieren)

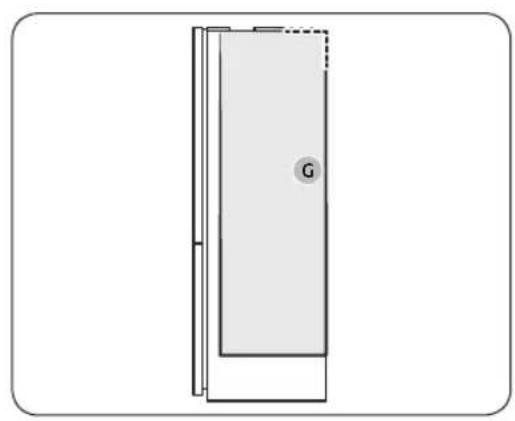

A. Paarweise Installation des Modells RB38:
- Bringen Sie das Teil aus T5 PE-Schaum (G) an.
Informationen zur Anordnung der Schaumstoffe entnehmen Sieitte den Abbildung.

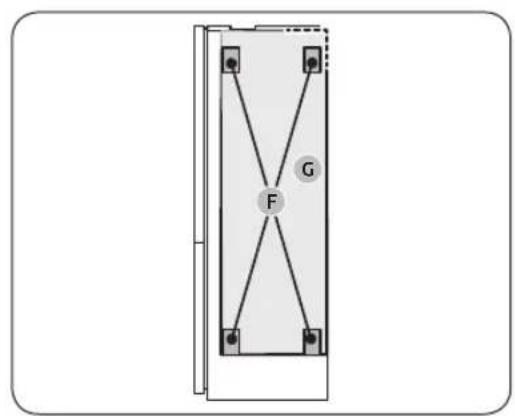

B. Paarweise Installation von Modell RB34
- Bringen Sie das Teil aus T5 PE-Schaum (G) an, und befestigen Sie dann vier Teile aus T7 LEX-Schaum (F) an den Teilen aus T5 PE-Schaum (G).
Die Positionen der Schaumstoffeile wird in der Abbildung dargestellt.
4. Richten Sie die beiden Kühlschränke aus. Kontrollieren Sie die Ausrichtung an der Oberseite und der Vorderseite der Kühlschränke und richten Sie sie ggf.neu aus.

Deutsch80

1. Entfernen Sie die Schrauben aus den beiden Bohrungen, an denen die untere Halterung befestigt werden soll.

2. Offnen Sie die Turen der Kuhlschränke, die paarweise aufgestellt werden sollen, und entfern den Anschlussend die Schrauben aus den beiden Bohrungen, an denen die untere Halterung befestigt werden soll.

3. Befestigen Sie die untere Halterung (B).

4. Befestigen Sie die untere Halterung (B) mit den beiden Schrauben, M4 x 18 (K) (eine pro Kuhlschrank), um die unteren Teile der Kuhlschränke zu sichern.

5. Befestigen Sie die obere Halterung (A).

6. Befestigen Sie die obere Halterung (A) mit den vier Sechskantschrauben, M5 x 16 (J), um den oberen Teil der Kuhlschränke zu sichern.

HINWEIS

Richten Sie die Oberseiten der Kuhlschränke aus, bevor Sie die obere Halterung befestigen.

1. Entfernen Sie die die Schrauben auf der Rückseite der Kuhlschränke.

Wartung und Pflege

(*): 15 mm (RB34) / 7 mm (RB38)

1. Verwenden Sie die in Schritt 8 entfernten Schrauben, um die hinterere Halterung (H) zu befestigen.

2. Prufen Sie den Abstand zwischen den Kühlschränken.

3. Achten Sie nach dem Befestigen der oberen und unteren Halterung daraufuf, dass der Abstand zwischen den Kuhlschränken oben und unter 7 bzw. 15mm beträgt.

HINWEIS

Wenn der Abstand zwischen den Kuhlschranken länger als 7 oder 15mm ist, bleibt zwischen dem Kuhlschrank und den Wänden (oder Scharcken) möglicherweise weniger Platz, was beim Offneder Turen stären kann.

1. Schieber Ben Sie die Kuhlschränke in die Nische (oder Schränke).

2. Lassen Sie die mit den Halterungen verbundenen Kühlschränke von zwei Personen gleichzeitig in die Wandnische (oder in den Schrank) hineinschieben.

HINWEIS

Wenn die beiden Personen die Kuhlschranke nicht gleichmäßig schieren, spreizen sich die Kuhlschranke möglicherweise im hinteren Bereich oder sie kommt nicht an ihre vorgesehene Stelle.

1. Stellen Sie die Höhe der Kühlschränke ein.

Drehen Sie den Nivellierfuß nach rechts oder links, um die Höhe der Kühlschränke so einzustellen, dass sie bündig mit den Wänden der Nische (oder des Schranks) abschieden.

Deutsch82

1. Setzen Sie die Verkleidung (C) zwischen den Geräten ein.
2. Offnen Sie die Türen und setzen Sie die Verkleidung (C) zwischen den Geräten ein.

HINWEIS

Die obere Seite der Verkleidung erkennen Sie in der Abbildung davon, dass sie vergroßert dargestellt ist.
14. Führn Sie eine letzte Kontrolle durch. - Wenn es keine Probleme gibt, zieren Sie die Schutzfolie vollständig vom Gerät ab.

Problebehebung

Überprüfen Sie Folgendes, ehe Sie den Kundendienst anrufen. Alle Serviceanrufe, die sich nicht auf Fehlfunktionen beziehen, werden dem Benutzer in Rechnung gestellt.

Allgemein

Temperatur

Symptom M绿色环保 Ursachen Lösung
Kühlabteil/Fegrierabteil Funktionieren nicht. Die Temperatur im Kühlabteil/Fegrierabteil ist zu hoch.	Das Netzkabel ist nicht richtig eingesteckt.
	Die Temperaturregelung ist nicht richtig eingestellt.
	Die Kuhl-/Gefrier kombination wurde in der Höhe einer Wärmequelle oder in direktem Sonnenlicht aufgestellt.
	Kein ausreichender下半er oder rückwärfter Abstand der Kuhl-/Gefrier kombination.
	Die Funktion Abwesenheit ist aktiviert.
	Die Kuhl-/Gefrier kombination ist überladen. Die Lüftungsöffnungen der Kuhl-/Gefrier kombination sind mit Lebensmitteln verstellt.
Kühlabteil/Fegrierabteil kühlen zu stark.	Die Temperaturregelung ist nicht richtig eingesteilt.

Deutsch84

Symptom möglich	Ursachen Lösung
Innenwand istHEY.	Die Kuhl-/Gefrierkombination hat hitzebestände Rohrleitungen in der Innwand.	Um Kondensation zuverhindern, wurde die Kuhl-/Gefrierkombination anden vorderen Ecken mitwärmeisolierten Rohrenausgestattet. Dieses Gerararbeitet bei hohenerUmgebungstemperaturenmöglicherweise nicht effektiv.Dies ist keine Fehlfunktion desGeräts.

Gerüche

Symptom möglich	Ursachen Lösung
Die Kuhl-/Gefrierkombination riecht schlecht.	· Verdorbene Lebensmittel.	· Reinigen Sie die Kuhl-/Gefrierkombination und entfernen Sie die verdorbenen Lebensmittel.
	· Lebensmittel mit starkem Eigengeruch.	· Stellen Sie safer, dass stark riechende Lebensmittel luftdicht verpackt sind.

Eisbildung

Symptom möglich	Ursachen Lösung
Eis um die Lüftungsöffnungen.	Die Lüftungsöffnungen werden von Lebensmitteln verstellt.	Stellen Sie safer, dass keine Lebensmittel die Lüftungsöffnungen der Kuhl-/Gefrier kombination versperren.
Eis auf den Innewänden.	Die Tür ist nicht richtig geschlossen.	Achten Sie darauf, dass keine Lebensmittel die Tür blockieren. Reinigen Sie die Turdichtung.

Problebehebung

Symptom möglich	Ursachen Lösung
Übermäßig Frostablagerungen im Gefrierabteil.	Die Tür dichtet nicht richtig ab, weil die Türdlichtung nach dem Tauschen der Türen nicht richtig umgedreht wurde.	Entfernen Sie die Türdlichtung, drehen Sie sie um 180° und bringen Sie sie dann wieder an.

Kondensation

Symptom möglich	Ursachen Lösung
Kondenswasser auf den Innenwäden.	· Wenn die Tür offen stehen, dringt Feuchtigkeit in die Kuhl-/Gefrierkombination ein.	· Entfernen Sie die Feuchtigkeit und halten Sie die Tür nicht langere Zeit offen stehen.
	· Lebensmittel mit hohem Feuchtigkeitsgehalt.	· Achten Sie daraufuf, dass Lebensmittel luftdicht verpackt sind.

Deutsch86

Hören Sie ungewöhnliche Gerausche aus dem Kühlschrank?

Überprüfen Sie Folgendes, ehe Sie den Kundendienst anrufen. Anrufe beim Service wegen normaler Gerausche werden dem Nutzer in Rechnung gestellt.

These Gerausche sind normal.

• Beim Ein- oder Ausschalten der Kuhl-/Gefrierkombination horen Sie vom Gerät möglicherweise Gerausche wie ein Automotor, der angelassen wird. Wenn sich der Betrieb stabilisiert, gehen diese Gerausche darüber.

Zu diesen Gerauschen kann eskommen, solange der Lufter lauft. Wenn der Kuhlschrank die eingestellte Temperatur erreicht, ist kein Lufftergerausch zu horen.

• Beim Abtauen kann Wasser auf die Abtauhezung tropfen und ein zischendes Gerausch verursachen.

Problebehebung

• Im Kuhl- oder Gefrierbetrieb wird Kaltemittelgas durch abgedachtete Rohre transportiert, wobei blubbernde Gehause verursacht werden konnen.

• Mit der Zunahme bzw. Abnahme der Kühlschranktemperaturziehen sich Kunststoffe zusammen und dehnen sich aus, wodurch Knackgeräuche entstehen. Diese Gerausche treten beim Abtauen auf, oder wenn elektronische Teile arbeiten.

• Modelle mit Eissponder: Möglichkeit sind Summtone zu horen, wenn sich das Wasserventil öffnet, um die Eismaschine zu halten.
• Durch den Druckausgleich beim Öffnen und Schließen der Kühlschranktur kann ein zischendes Gerausch auftreten.

Deutsch88

SmartThings (nur entsprechend ausgestattete Modelle)

Symptom Abhilfemaßnahme
„SmartThings“ ist im App-Shop nicht zu finden.	·Welche Softwareversion die SmartThings-App unterstützt, hängt von den Richtlinien des Herstellers zur Unterstützung von Betriebssystemen ab. Im Hinblick auf die SmartThings-App und die von der App unterstützen Funktionen kann die neue Update-Richtlinie für die jeweilige Betriebssystemversion aus Gründen der Benutzerfreundlichkeit oder der Sicherheit ausgesetzt werden.
Die SmartThings-App funktioniert nicht.	·Die SmartThings-App ist nur nur für entsprechend ausgestattete Modèle verfügbar. ·Die alte Samsung Smart Refrigerator App kann sich nicht mit Samsung Smart Home-Modellen verbinden.
Die SmartThings-App ist installiert, verbindet sich aber nicht mit seinem Kühlschrank.	·Sie müssen sich bei ihrem Samsung-Konto anmelden, um die App zu nutzen. ·Prüfen Sie, ob Ihr Router normal/arbeitet. ·Wenn das Wi-Fi-Symbol auf dem Display des Kühlschranks nicht angezeigt wird, bedeutet dies, dass noch keine Netzwerkverbindung hergestellt wurde. Verwenden Sie in diesen Fall die SmartThings-App, um ihre Kühl-/Gefrier kombination mit dem Zugangspunkt (AP) ihren Hauses zu verbinden und sie zu registrierten.
Anmeldung bei der App nicht möglich.	·Sie müssen sich bei ihrem Samsung-Konto anmelden, um die App zu nutzen. ·Wenn Sie kein Samsung-Konto haben, befolgen Sie die Anweisungen der App zur Erstellung eines solchen.
Eine Fehlermeldung wird angezeigt, wenn ich entsuche, meinen Kühlschrank zu registriieren.	·Easy Connection kann aufgrund der Entfernung vom Zugangspunkt oder elektrischen Umgebungsstörungen nicht verbinden. Warten Sie kurz und versuchen Sie es dann erneut.
Die SmartThings-App hat erfolgreich eine Verbindung zu seinem Kühlschrank hergestellt, funktioniert aber nicht.	·Beenden Sie die SmartThings-App und starten Sie sie neu oder trennen Sie den Router und verbinden Sieihn erneut. ·Schalten Sie die Kühl-/Gefrier kombination aus und nach 1 Minute wieder ein.
Das WLAN-Symbol blinkt. (※)	·Verbinden Sie ihren Kühlschrank vor der Verwendung mit der SmartThings-App. Wenn die Verbindung erfolgreich hergestellt ist, hört die Anzeige auf zu blinken. - Wenn Sie die Verbindung nicht herstellen oder die App nicht verwenden möchten, halten Sie die Taste >10 Sekunden lang gedrückt. Die Anzeige hört auf zu blinken und auf dem Temperaturdisplay wird „O FF“ angezeigt.

Anhang

Sicherheitshinweise

• Für eine möglichst effiziente Energienutzung wird empfohlen, alle Einsätze, wie z. B. Turfacher, Schubfacher, Fachboden oder den Eiswurfelbehälter, in der vom Hersteller angegebenen Position im Gerat zu verwenden.
• Dieses Kuhlgerät ist nicht für die Verwendung als Einbaugerät vorgesehen.

Installationsanleitung

für Kuhlgeräte mit Klimaklasse

In Abhängigkeit von der Klimaklasse ist thises Kuhlgerät fur den Einsatz in den in der folgenden Tabelle angegebenen Umgebungstemperaturbereichen vorgesehen.

Die Klimaklasse ist auf dem Typenschild zu finden. Das Gerät Funktioniert bei Temperaturen außerhalb des jeweiligen Bereichs möglicherweise nicht ordnungsgemäß.

Sie konnen die Klimaklasse auf dem Etikett im Inneren Ihres Kuhlschranks abiesen.

Effektiver Temperaturbereich

Die Kuhl-/Gefrierkombination ist so ausgelegt, dass sie im Temperaturbereich ihrer Klimaklasse normal arbeitet.

Klimaklasse Symbol		Raumtemperaturbereich (℃)
		IEC 62552 (ISO 15502) ISO	8561
Kalt gemäßigt (subnormal) S	N +10 bis +32	+10 bis +32
Warm gemäßigt (normal) N	+16 bis +32	16 bis +32
Subtropisch ST +16 bis	+38 +18 bis	+38
Tropisch T +16 bis	+43 +18 bis +43

HINWEIS

Die Kuhlleistung und der Energieverbrauch der Kuhl-/Gefrierkombination konnen von der Umgebungstemperatur, der Türoeffnungshäufigkeit und der Position der Kuhl-/Gefrierkombination beeinflusst werden. Wir empfehlen, angemesse Temperatureinstellungen zu verwenden.

Deutsch90

Angaben zur Temperaturh

Empfohlene Temperatur

Die optimale Temperatur für die Lagerung von Lebensmitteln:

Kühlabteil 3^
Gefrierabteil: -19°C

HINWEIS

Die optimale Temperatureinstellung für jeder Fach hängt von der Umgebungstemperatur ab. Die obige Optimaltemperatur ergibt sich bei einer Umgebungstemperatur von 25^ .

Turbokuhlung

Die Turbokuhlung beschleunigt das Abkühlen bei maximaler Lüfterdrehzahl. Das Kühlabteil lauft zweineinhalb Stunden lang mit voller Leistung weiter. Danach wird das Gerät wieder mit der vorher eingestellten Temperatur betrieben.

Turbokäte

Mit Turbokalte wird das Einfrieren bei maximaler Luftredrehzahl beschleunigt. Die Kuhl-/ Gefrier kombination lauft 50 Stunden lang mit voller Leistung. Danach wird das Gerät wieder mit der vorher eingestellten Temperatur betrieben. Um großere Mengen an Lebensmitteln einzufrierten, aktivieren Sie Turbokalte für mindestens 20 Stunden, bevor Sie die Lebensmittel in das Gefrierabteil stellen.

HINWEIS

Der Energieverbrauch steigt, wenn Sie diese Funktion verwenden. Denken Sie daran, diese Funktion zu deaktivieren, wenn Sie sie nicht benötigen, und betreiben Sie das Gerät mit der ursprünglichen Temperatureinstellung.

Regeln zur Lagerung mit bester Haltbarkeit (nur für entsprechend ausgestattete Modelle)

Decken Sie Lebensmittel ab, um Feuchtigkeit zu speichern und zu verhindern, dass sie Gerüche von anderen Lebensmitteln aufnehmen. Ein großer Topf mit z. B. Suppe oder Eintopf sollen in keine Portionen aufgeit und in flache Behälter gegeben werden, ehe sie sie kühlen. Ein großes Stück Fleisch oder Geflügel im Ganzen sollte vor dem Kühlen in keinere Stücke zerteilt oder in flache Behälter gelegt werden.

Anordnung der Lebensmitteln im Kuhlschrank

Fachböden	Die Fachböden sollen verstellbar sein, damit sie eine Vielzahl von Packungsgrößen aufnehmen können.
Spezialfach (nur für entsprechend ausgestattete Modelle)	Versiegelte Gemüsefächer bieten eine optimale Aufbewährungumgebung für Obst und Gemüse. Gemüse bestehtHere Feuchtigkeit, während Früchte weniger Feuchtigkeit besteht. Gemüsefächer sind mit Vorrichtungen zum Regulieren der Feuchtigkeit ausgestellt. (*je nach Modell und Zubehör) Ein Fleischschubfach mit einstellbarer Temperatur maximiert die Aufbewahrungszeit von Fleisch und Käse.

Anhang

An der Tür verstaut	Bewahren Sie verderblichen Lebensmittel nicht in der Tür. Eier sollen im Karton in einem Regalfach aufbewahrt werden. Die Temperatur der Türfächer in der Tür schwankt stärker als die Temperatur im Kühlabteil. Halten Sie die Tür soweit wie möglich geschlossen.
Gefrierabteil	Im Gefrierabteil können Sie Tiefkühlkost aufbewahren, Eiswürfel herstellen und frische Lebensmittel einfrieren.

HINWEIS

Frieren Sie nur frische, einwandfrei Gebvensmittel ein. Legen Sie Lebensmittel, die Sie neu einfrienen möchten, möglichst nicht geben solche, die bereits eingefroren sind. Damit Lebensmittel nicht ihren Geschmack verlieren oder austrocknen, müssen Sie sie in luftdicht verschlossenen Behältern oder Gefrierbeuteln aufbewahren.

Tabelle zur Lagerung in Kuhl- und Gefrierschränken

Wie lange Lebensmittel frisch bleiben, hangt von Temperatur und der Feuchtigkeitseinwirkung ab. Da die Angaben auf dem Produkt für die sichere Verwendung eines Produkts nic ht verlässlich sind, schlagen Sie in dieser Tabelle nach und befolgen Sie diese Tipps.

Milchprodukte

Produkt Kuhl-/Gefrierkombination Gefrierabteil
Milch 1Woche 1 Monat
Butter 2Wochen 12 Monate
Eiskreme - 2-3 Wochen
Naturkäse 1Monat 4-6 Monate
Frischkäse 2Wochen Nicht empfehlenswert
Joghurt	1 Monat

Fleisch

Produkt Kuhl-/Gefrierkombination Gefrierabteil
Frischer Braten, Steaks, Koteletts	3-4 Tage	2-3 Monate
Frisches Hackfleisch, Suppenfleisch	1-2 Tage	3-4 Monate
Speck	7 Tage	1 Monat
Wurst, Rohes vom Schwein, Rind, Pute	1-2 Tage	1-2 Monate

Deutsch92

Geflügel/Eier

Produkt Kuhl-/Gefriererkombination Gefrierabteil
Frisches Geflügel 2 Tage 6-8 Monate
Geflügelsalat 1 Tag -
Eier, frisch in der Schale 2-4 Wochen	Nicht empfehlenswert

Fisch / Meeresfrüchte

Produkt Kuhl-/Gefriererkombination Gefrierabteil
Frischer Fisch 1-2 Tage 3-6 Monate
Gekochter Fisch 3-4 Tage 1 Monat
Fischsalat 1 Tag	Nicht empfehlenswert
Getrockneter oder eingelegter Fisch	3-4 Wochen

Obst

Produkt Kuhl-/Gefrierkombination Gefrierabteil
Äpfel	1 Monat	-
Pfirsiche	2-3 Wochen	-
Ananas	1Woche	-
Sonstiges Frischobst	3-5 Tage	9-12 Monate

Gemüse

Produkt Kuhl-/Gefrierkombination Gefrierabteil
Spargel	2-3 Tage	-
Brokkoli, Rosenkohl, grüne Erbsen, Pilze	3-5 Tage	-
Kohl, Blumenkohl, Sellerie, Gurken, Kopfsalat	1Woche	-
Karotten, Rüben, Radieschen	2Wochen	-

Anhang

Modellinformationen und Bestellung von Ersatzteilen

Modellinformationen

Ein QR-Code auf dem Energieverbrauchsaufkleber erhögt den Zugriff auf Informationen zur Energiekennzeichnung these Products im Europäischen Produktregister für Energiekennzeichnung (EPREL).

Sie finden den QR-Code auf dem Energieverbrauchsaufkleber in ihrer Produktverpackung.

Angaben zu Ersatzteil

Abgaben zum Zeitraum, während dem Ersatzteile vorgehalten werden, die für die Reparatur des Geräts erforderlich sind:
- 7 Jahre - Thermostat, Temperaturfuhler, Leiterplatten und Lichtquellen, Turgriffe, Turscharniere, Fachboden, Korbe (Kästen oder Schubladen)
- 10 Jahre - Turdichtungen
Die Mindestdauer der vom Hersteller geleisteten Garantie fur das Kuhlgerat betragt 24 Monate.
- Relevante Informationen für die Bestellung von Ersatzteilen, sei es direkt bei Samsung oder über andere Kanäle, werden vom Hersteller, Importeur oder einem officiellen Vertreter zur Verfugung gestellt.
Informationen zu Reparaturfachbetrieben erhalten Sie auf http://samsung.com/support.

Das Servicehandbuch für Benutzer erhalten Sie auf http://samsung.com/support.

Deutsch94

• Die Sternchen stehen für Varianten des Modells. Sie konen folgende Werte annehmen: (0-9) und (A-Z).

HINWEIS

Hiermit erklart Samsung, dass这点 Funkgerät den Bestimmungen der Richtlinie 2014/53/EU und den entsprchenden gesetzlichen Vorschriften im Vereinigten Königreich entspricht. Der vollständige Wortlaut der Konformitätserklarungen für die EU und das Vereinigte Königreich ist unter der folgenden Internetadresse verfügbar: Die offizielle Konformitätserklarung finden Sie unter http://www.samsung.com. Wechseln Sie zu Support > Produktische, und geben Sie den Modellnamen ein.

	Frequenzbereich Senderleistung (Max)
Wi-Fi 2412 bis 2472 MHz 20 dBm
Bluetooth 2402 bis 2480 MHz 20 dBm

Kontakt zu Samsung

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freiern wir uns über ihre Kontaktaufnahme.

Land Kundendienst Website
LUXEMBURG 261 03	710 www.samsung.com/be_fr/support
NETHERLANDS 088 90	90 100 www.samsung.com/nl/support
BELGIUM 02-201-24-18	www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French)

DA68-04111B-09

Koelkast

Gebruiksaanwijzing

RB3*/RL3*/RB3*A/RL3*A/RB3*B/RL3*B/RB3*C/RL3*C

SEBN

Losstaand apparatus

SAMSUNG

Inhoud
