Power T110D4 - Subwoofer Rockford Fosgate - Kostenlose Bedienungsanleitung

Produkttyp	Auto-Subwoofer (Subwoofer für Kraftfahrzeuge)
Marke	Rockford Fosgate
Modell	Power T110D4
Durchmesser	10 Zoll (25,4 cm)
Schwingspulentyp	Doppelschwingspule (DVC) 4 Ohm
Impedanz (Last)	2 Ohm (eine Spule in Reihe), 8 Ohm (Spulen in Reihe)
RMS-Leistung	400 W
Spitzenleistung	800 W
Frequenzgang	20 Hz – 200 Hz
Empfindlichkeit	86 dB (1 W/1 m)
Membranmaterial	eloxiertes Aluminium
Sicke	Gummi mit großem Hub
Empfohlener Gehäusetyp	geschlossen oder Bassreflex
Empfohlenes Gehäusevolumen (geschlossen)	0,5 – 0,8 ft³ (14 – 23 L)
Empfohlenes Gehäusevolumen (Bassreflex)	0,8 – 1,2 ft³ (23 – 34 L)
Durchmesser des Bassreflexrohrs (Bassreflexgehäuse)	3 Zoll (7,6 cm), Länge variabel
Einbautiefe	5,5 Zoll (14 cm)
Ausschnittdurchmesser	9,5 Zoll (24,1 cm)
Gewicht	5,4 kg (12 lb)
Material des Magnetaufbaus	Hochleistungs-Ferritmagnet
Empfohlener Tiefpassfilter	80 – 100 Hz, 12 dB/Oktave (aktiv)
Garantie	2 Jahre (POWER Verstärker)

Häufig gestellte Fragen - Power T110D4 Rockford Fosgate

Welche Gehäusetypen werden für den Power T110D4 empfohlen?

Das Handbuch empfiehlt zwei Gehäusetypen: geschlossen (hermetisch) und Bassreflex (abgestimmt). Geschlossene Gehäuse bieten einen linearen Frequenzgang und gute Klangqualität, während Bassreflexgehäuse einen höheren Wirkungsgrad bei der Abstimmfrequenz liefern.

Wie verkabelt man den Subwoofer, um eine 2-Ohm-Last zu erreichen?

Bei einem einzelnen DVC 4-Ohm-Lautsprecher schließen Sie beide Schwingspulen parallel an (+ Anschluss jeder Spule zusammen, - Anschluss zusammen), um eine Last von 2 Ohm zu erhalten. Weitere Konfigurationen finden Sie im Schaltplan in der Anleitung.

Wie hoch ist die RMS-Leistung des Power T110D4?

Die RMS-Leistung beträgt 400 W und die Spitzenleistung 800 W. Diese Werte sind typisch für dieses Modell der Power-Serie.

Welches Gehäusevolumen wird für ein geschlossenes Gehäuse empfohlen?

Das empfohlene Volumen für ein geschlossenes Gehäuse beträgt 0,5 bis 0,8 ft³ (14 bis 23 Liter). Ein größeres Volumen ergibt tiefere Bässe, ein kleineres Volumen erhöht den Wirkungsgrad.

Wie berechnet man das Gehäusevolumen?

Messen Sie die Innenhöhe, -länge und -breite in Zentimetern, multiplizieren Sie die drei Maße und teilen Sie durch 1000, um das Volumen in Litern zu erhalten. Vergessen Sie nicht, das vom Lautsprecher verdrängte Volumen und die Materialstärke abzuziehen.

Welchen Tiefpassfilter sollte man mit diesem Subwoofer verwenden?

Rockford Fosgate empfiehlt einen aktiven Tiefpassfilter bei 80-100 Hz mit einer Flankensteilheit von 12 dB/Oktave für optimale Leistung.

Wie lang ist die Garantiezeit des Power T110D4?

POWER-Verstärker haben eine Garantie von 2 Jahren. Für Lautsprecher (wie diesen Subwoofer) beträgt die Garantie 1 Jahr (sofern nicht anders angegeben). Einzelheiten entnehmen Sie bitte der vollständigen Anleitung.

Kann ich den Subwoofer selbst installieren?

Ja, aber wenn Sie sich nicht sicher sind, überlassen Sie die Installation einem qualifizierten Rockford Fosgate-Techniker. Trennen Sie immer die Batterie, bevor Sie beginnen.

Wie pflegt man den Subwoofer?

Reinigen Sie die Membranoberfläche mit einem weichen, trockenen Tuch. Vermeiden Sie chemische Reinigungsmittel. Stellen Sie sicher, dass das Gehäuse gut abgedichtet ist, um Feuchtigkeit zu vermeiden. Überprüfen Sie regelmäßig die Anschlüsse.

Was tun, wenn der Subwoofer nicht funktioniert?

Überprüfen Sie zuerst die Strom- und Signalverbindungen. Stellen Sie sicher, dass die Impedanz zum Verstärker passt. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Rockford Fosgate-Händler oder den Kundendienst unter 1-800-669-9899.

BEDIENUNGSANLEITUNG Power T110D4 Rockford Fosgate

Liebe Kundin, lieber Kunde,

wir gratulieren Ihnen zu Ihrem Kauf von Autolautsprechern der besten Marke weltweit. Wir bei Rockford Fosgate sind Fanatiker, wenn es um die beste musikalische Reproduktion geht, und freuen uns darüber, dass Sie unser Produkt gewählt haben. Durch jahrelange Ingenieurserfahrung, Handwerkskunst und kritische Testverfahren haben wir ein weites Spektrum an Produkten geschaffen, die die Musik mit aller Klarheit und Klangschönheit reproduziert, die Sie verdienen.

Zur maximalen Performance empfehlen wir, dass Sie Ihr neues Rockford Fosgate Produkt von einem Vertragshändler von Rockford Fosgate einbauen lassen, da wir durch das Rockford Technical Training Institute (RTTI) spezialisierte Ausbildung bieten. Bitte lesen Sie Ihre Garantie und bewahren Sie Ihre Quittung und Originalverepackung zum eventuellen späteren Gebrauch auf.

Hervorragende Produkte und kompetenter Einbau sind nur Teile des Puzzles, wenn es um Ihr System geht. Vergewissern Sie sich, dass derjenige, der Ihr System einbaut, nur authentischen Installationszubehör von Connecting Punch bei Ihrem Einbau verwendet. Connecting Punch führt alles von RCA- und Lautsprecherkabeln zu Stromkabeln und Batterieadaptern. Bestehen Sie darauf! Schließlich verdient Ihr neues System nur das Beste.

Um Ihrem neuen Rockford Fosgate Image den letzten Schliff zu geben, bestellen Sie Ihre Rockford Accessoires. Dazu gehört alles von T-Shirts und Jacken zu Kappen und Sonnenbrillen.

Eine kostenlose Broschüre über Rockford Fosgate Produkte und Rockford Accessoires besuchen Sie uns im Web unter: www.rockfordfosgate.com oder wählen Sie in den USA 1-800-669-9899 oder FAX [phone]. Anrufer aus anderen Ländern wählen bitte zunächst die Ländervorwahl +001.

PRAKTIZIEREN SIE SICHEREN SOUND

Fortgesetzte Geräuschdruckpegel von über 100 dB können beim Menschen zu permanentem Hörverlust führen. Leistungsstarke Autosoundsysteme können Geräuschdruckpegel erzeugen, die weit über 130 dB liegen. Bitte wenden Sie gesunden Menschenverstand an und praktizieren Sie sicheren Sound.

Falls Sie nach der Lektüre Ihrer Gebrauchsanleitung noch Fragen hinsichtlich dieses Produkts haben, empfehlen wir, dass Sie einen Rockford Fosgate Vertragshändler kontaktieren. Wenn Sie weitere Fragen haben, können Sie uns direkt unter 1-800-669-9899 anrufen. Bei Ihrem Anruf haben Sie bitte die Seriennummer, Modellnummer und das Kaufdatum griffbereit.

Die Seriennummer befindet sich auf der Außenseite der Verpackung. Bitte notieren Sie diese Nummer nachfolgend, so dass sie stets bei Ihren Unterlagen ist. Sie dient zur Verifizierung Ihrer Werksgarantie und kann sich als nützlich erweisen, sollte Ihr Gerät jemals gestohlen werden.

Seriennummer: ____

Modellnummer: ____

INHALTSVERZEICHNIS

Einleitung 2

Sicherheitshinweise....3

Designcharakteristiken....3

Empfohlene Gehäuse 4

Geschlossene Gehäuse 4

Belüftete Gehäuse 4

Verkabelungskonfigurationen. 5

Bau des Gehäuses 6

Berechnung des Volumens. 6

Subwoofer-Crossover 6

Technische Daten 6

Informationen zur beschränkten Garantie7

HINWEIS: Lesen Sie jeden Abschnitt für detaillierte Informationen.

HIER GEHT'S LOS

Willkommen bei Rockford Fosgate! Diese Anleitung bietet dem Besitzer, Verkäufer und Einbauenden Informationen. Kurzgefasste Informationen zum Einbau dieses Produkts finden sich im Abschnitt „Einbau“ dieser Anleitung. Andere Informationen können Sie mithilfe des Inhaltsverzeichnisses auffinden. Wir bei Rockford Fosgate haben uns sehr darum bemüht, dass alle in dieser Anleitung enthaltenen Informationen auf dem neusten Stand sind. Da wir unsere Produkte jedoch ständig weiterentwickeln, können sich diese Informationen jedoch ohne Ankündigung ändern.

SICHERHEITSHINWEISE

WARNUNG

Dieses Symbol mit dem Wort „WARNUNG“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise führt zu schweren Verletzungen oder Tod.

VORSICHT

Dieses Symbol mit dem Wort „VORSICHT“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise kann zu Verletzungen oder Schäden am Gerät führen.

VORSICHT: Bitte lesen Sie zur Vermeidung von Verletzungen und Schäden am Gerät die Hinweise in dieser Anleitung. Wir möchten, dass Ihnen dieses System Freude, nicht Kopfschmerzen bereitet.

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

INHALT DES KARTONS

Power DVC Tieftöner Ordnung Ring

Schraube Satz Einbau- und Bedienungsanleitung

DESIGNCHARAKTERISTIKEN

Diese Tieftöner wurden hauptsächlich für die Verwendung in kleinen geschlossenen Gehäusen und kleinen Gehäusen mit Öffnungen konstruiert. Durch Verwendung neuster Materialien und Konstruktionstechniken sind wir in der Lage, einen Lautsprecher mit hoher Leistung im niedrigen Frequenzbereich anzubieten bei gleichzeitigem geringen Raumbedarf für den Betrieb.

Diese Anleitung beschreibt zwei spezifische Typen von Gehäusen, die grundsätzlich verschiedene Performancemerkmale bieten. Dieser Abschnitt soll Ihnen dabei helfen zu entscheiden, welcher der beste Typ für Ihre Anwendung ist.

GESCHLOSSENE GEHÄUSE

Geschlossene Gehäuse lassen sich am leichtesten bauen. Der wichtigste Aspekt beim Bau eines geschlossenen Gehäuses ist zu gewährleisten, dass es luftdicht ist. Die Verwendung von Klebstoff und anderen Dichtungsmitteln an allen Fugen gewährleistet eine solide Konstruktion und verhindert Luftverlust. Das Gehäusevolumen wirkt sich unmittelbar auf die Performance des Lautsprechers aus. Größere Gehäuse bieten eine flachere Reaktion und tiefere Bässe, wohingegen kleinere Gehäuse eine Abweichung in der Reaktionskurve bieten und im Allgemeinen durch höhere Leistung zu einem höheren Schalldruckpegel führen.

Vorteile von geschlossenen Gehäusen:

• Kleine Gehäuse
  • Lineare (flache) Reaktion
• Keine Öffnungsgeräusche
  • Hohe Nennbelastbarkeit in allen Frequenzbereichen
• Ausgezeichnete Klangqualität

BELÜFTETE GEHÄUSE

Belüftete Gehäuse unterscheiden sich von geschlossenen Gehäusen nur in sofern, als dass ein Luftschlitz bzw. eine Öffnung hinzugefügt wird, um das Gehäuse zu „stimmen“. Die empfohlenen Gehäuse sind für hervorragende Gesamtperformance konstruiert. Größere Gehäuse lassen sich in der Regel leichter auf niedrigere Frequenzen abstimmen, wohingegen sich mittlere und kleine Gehäuse leichter auf höhere Frequenzen abstimmen lassen. Das belüftete Design zeigt eine weniger lineare Reaktion als das geschlossene Gehäuse, erbringt jedoch eine feststellbar höhere Leistung auf der abgestimmten Frequenz.

Vorteile von belüfteten Gehäusen:

• Höhere Durchschnittsleistung als geschlossene Gehäuse
• Abstimmfrequenz kann leicht durch Änderung der Öffnungslänge angepasst werden
• Tiefes Bassverhalten bei geringerem Kraftbedarf
  • Gut geeignet für hohe Leistung bei beschränkter Kraft

Siehe die Gehäuse auf Seite 4 und 5 des englischen Teils

Durch Veränderung der Verkabelungskonfiguration Ihrer Lautsprecher können Sie eine Impedanzlast herstellen, die Ihrem System entspricht. Da jede Schwingspule eines DVC-Lautsprechers ihre eigene Impedanzlast führt, bietet die Veränderung der Verkabelungskonfigurationen eine Reihe von Optionen für die Impedanzlast. Reihen-, Parallel- oder Reihen-Parallel-Verkabelungen sind verschiedene Techniken für die Verkabelung von Lautsprechern, die unterschiedliche Belastungen bieten. Die Reihenkonfiguration ist eine Reihenmethode, bei der die Lautsprecher von Ende zu Ende verkabelt werden. Die Parallelkonfiguration verwendet mindestens zwei Lautsprecher, die über gemeinsame Anschlüsse verkabelt werden. Die Reihen-Parallel-Konfiguration kombiniert beide Techniken. Wählen Sie das nachfolgende Verkabelungsdiagramm aus, das der Zahl an Tieftönern und der Impedanz Ihres Verstärkers entspricht.

(1) 4 ohm DVC Speaker = 2 ohm Load

+ 2Ω - + 4Ω - POWER + 4Ω -

(2) 4 ohm DVC Speaker = 1 ohm Load

+ 1Ω - + 4Ω - POWER + 4Ω - + 4Ω - POWER

(1) 2 ohm DVC Speaker = 4 ohm Load

+ 4Ω - + 2Ω - POWER - 2Ω +

(2) 2 ohm DVC Speaker = 2 ohm Load

+ 2Ω - + 2Ω - POWER + 2Ω - POWER - 2Ω + + 2Ω - - 2Ω +

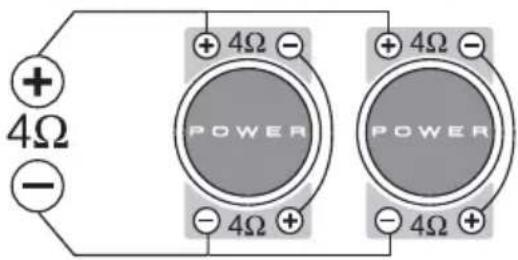

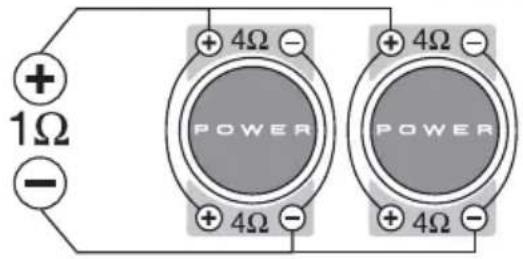

(2) 4 ohm DVC Speaker = 4 ohm Load

+ 4Ω - + + 4Ω - POWER + 4Ω - POWER - 4Ω + + + 4Ω -

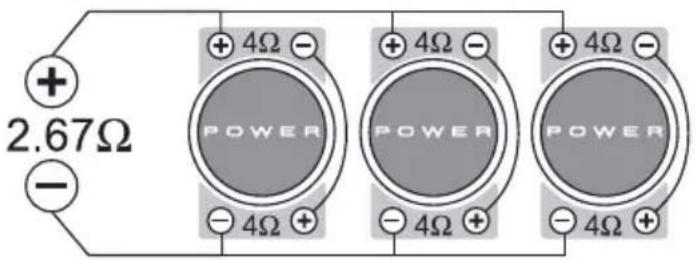

(3) 4 ohm DVC Speaker = 2.67 ohm Load

+ 2.67Ω - + 4Ω - POWER + 4Ω - POWER - 4Ω + POWER + 4Ω - POWER - 4Ω +

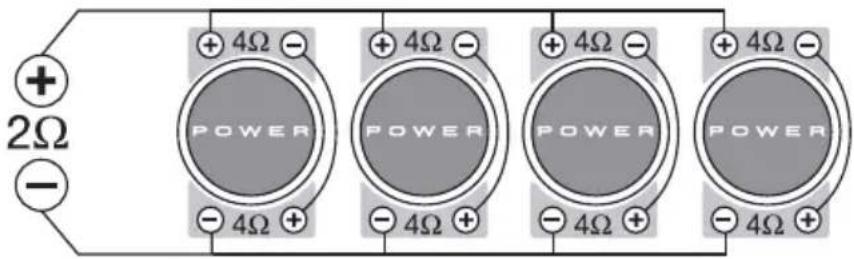

(4) 4 ohm DVC Speaker = 2 ohm Load

+ 2Ω - + + 4Ω - + 4Ω - POWER POWER POWER POWER - 4Ω + + 4Ω - + 4Ω - + 4Ω - - 4Ω + + 4Ω - POWER POWER

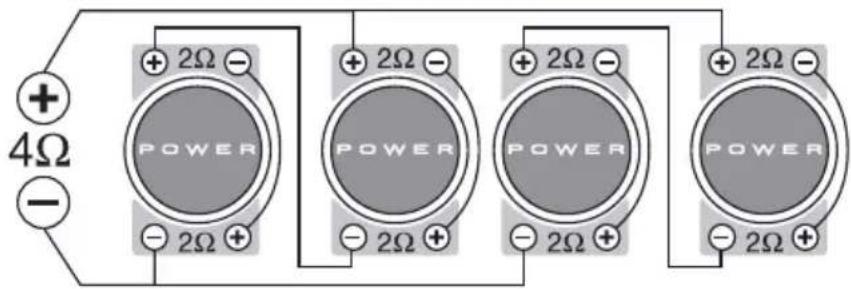

(4) 2 ohm DVC Speaker = 4 ohm Load

+ 4Ω - POWER + 2Ω - 2Ω + POWER + 2Ω - 2Ω + POWER + 2Ω - 2Ω + POWER + 2Ω - 2Ω +

Um ordnungsgemäß zu funktionieren, müssen die Gehäusewände steif sein und dürfen nicht nachgeben, wenn sie dem hohen Druck ausgesetzt sind, der bei Betrieb des Lautsprechers entsteht. Für optimale Performance empfehlen wir Faserplatte mittlerer Dichte (Stärke ca. 1,9 cm) und interne Aussteifungen. Das Gehäuse wird verleimt und mit Nägeln oder Schrauben befestigt. Da Faserplatte luftdurchlässig ist, wird geraten, das Gehäuse von außen mit Polyurethan zu behandeln.

BERECHNUNG DES VOLUMENS

Zur Berechnung des Volumens einfach die Maße feststellen und folgende Formel anwenden:

Gehäusevolumen = Höhe (cm) x Breite (cm) x Tiefe (cm)

(Liter) 1000 cc/l

Sind zwei gegenüber liegende Seiten ungleich lang, die Durchschnittslänge der beiden Seiten berechnen. Das Volumen lässt sich mithilfe dieser Zahl berechnen, ohne das Gehäuse in Abschnitten berechnen zu müssen. Die Stärke des Resonanzwandmaterials reduziert das Innenvolumen und muss daher zur Feststellung des Innenvolumens vom Außenvolumen subtrahiert werden. Der Lautsprecher selbst reduziert das Innenvolumen ebenfalls. Die Luftverdrängung für jedes Modell ist unter Technische Daten aufgeführt und muss bei der Gesamtkalkulation des Volumens ebenfalls subtrahiert werden.

SUBWOOFER-CROSSOVER

Es gibt zwei Betriebstypen für Crossover, und zwar passive und aktive. Passive Crossover (Spulen oder Induktoren) werden auf den Lautsprecherkabeln zwischen Verstärker und Lautsprecher platziert. Ein aktives Crossover ist ein elektronischer Filter, der das Audiosignal trennt, das verschiedenen Verstärkern zugeführt wird. Zur optimalen Subwoofer-Performance empfehlen wir die Verwendung von aktiven 80-100 Hz-Niedrigpass-Crossovern bei 12 dB/Oktav.

TECHNISCHE DATEN

Siehe Technische Daten auf Seiten 7 und 8 des englischen Abschnitts

Die technischen Daten können sich ohne Ankündigung ändern.

Rockford Corporation bietet für Rockford Fosgate Produkte eine beschränkte Garantie zu folgenden Bedingungen:

Laufzeit der Garantie

Source-Geräte, Lautsprecher, Signalprozessoren und PUNCH-Verstärker – 1 Jahr POWER-Verstärker – 2 Jahre Type RF-Verstärker – 3 Jahre

Alle werkseitig aufgearbeiteten Produkte – 90 Tage (Quittung erforderlich)

Was gedeckt ist

Diese Garantie erstreckt sich nur auf Rockford Fosgate Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in den Vereinigten Staaten von Amerika oder deren Besitzungen verkauft wurden. Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in einem anderen Land verkauft wurden, sind nur durch den Händler in dem betreffenden Land, nicht jedoch durch die Rockford Corporation gedeckt.

Wer ist gedeckt

Diese Garantie deckt nur den ursprünglichen Käufer von Rockford Produkten, die von einem Rockford Fosgate Vertragshändler in den Vereinigten Staaten gekauft wurden. Um Leistungen in Anspruch zu nehmen, muss der Käufer Rockford eine Kopie der Quittung vorlegen, die den Kundennamen, den Händlernamen, das Produkt und das Kaufdatum angibt.

Produkte, die sich während der Garantiezeit als defekt erweisen, werden nach Rockford Fosgates Ermessen repariert oder (mit einem Produkt, das als gleichwertig erachtet wird,) ersetzt.

Was nicht gedeckt ist

I. Durch Unfall, Missbrauch, unsachgemäßen Betrieb, Wasser, Diebstahl oder Versand verursachte Schäden
2. Jegliche Kosten, die im Zusammenhang mit Ein- bzw.Ausbau des Produkts entstanden sind
3. Leistungen, die nicht von Rockford oder einem autorisierten Rockford Fosgate Servicecenter erbracht wurden
4. Produkte, an denen die Seriennummer unkenntlich gemacht, verändert oder entfernt wurde
5. Folgeschäden an anderen Komponenten
6. Produkte, die außerhalb der USA gekauft wurden
7. Produkte, die nicht von einem Rockford Fosgate Vertragshändler gekauft wurden

Einschränkung von implizierten Garantien

Implizierte Garantien, einschließlich von Garantien der Eignung für einen bestimmten Zweck und Marktgängigkeit, werden auf den Zeitraum der obenstehenden ausdrücklichen Garantie beschränkt. Manche Staaten erlauben Einschränkungen der Gültigkeit der implizierten Garantie nicht. Daher trifft diese Einschränkung nicht in allen Fällen zu.

Inanspruchnahme des Kundendienstes

Kontaktieren Sie bitte den Rockford Fosgate Vertragshändler, bei dem Sie dieses Produkt gekauft haben. Benötigen Sie zusätzliche Hilfe, rufen Sie den Kundendienst von Rockford unter 1-800-669-9899 an. Sie erhalten dann eine RA# (Rücksendungsautorisierungsnummer), um jegliche Produkte an Rockford Fosgate zurückzusenden. Sie sind für die Rücksendung des Produkts an Rockford verantwortlich.

EU-Garantie

Dieses Produkt entspricht den gültigen EU-Garantiebestimmungen. Sprechen Sie mit Ihrem Vertragshändler über die Einzelheiten.

Senden an: Electronics
