| Produkttyp | Akku-Stichsäge |
| Marke | Metabo |
| Modell | ST 18 L 90 |
| Batteriespannung | 18 V |
| Batterietyp | Li-Ion (CAS) |
| Leerlaufdrehzahl | Variabel, einstellbar über Rändelschraube |
| Pendelhub | Ja, 4 Stufen (0 bis III) |
| Maximale Schnitttiefe in Holz | Nicht angegeben (siehe Bedienungsanleitung) |
| Maximale Schnitttiefe in Stahl | Nicht angegeben (siehe Bedienungsanleitung) |
| Maximale Schnitttiefe in Nichteisenmetallen | Nicht angegeben (siehe Bedienungsanleitung) |
| Schrägschnitt | Bis 45° mit schwenkbarer Grundplatte |
| Sägeblattspannung | Werkzeuglos, über Hebel |
| LED-Beleuchtung | Nein (LED-Lampe für Batterieanzeige) |
| Absaugsystem | Ja, mit Absaugstutzen für Staubsauger |
| Splitter-Schutzplatte | Ja, abnehmbar |
| Schalter | Schiebeschalter mit Dauerfunktion |
| Sicherheit | Batterieverriegelung, Wiederanlaufschutz |
| Geräuschpegel | Kann 80 dB(A) überschreiten |
| Gewicht | Nicht angegeben |
| Abmessungen (L × B × H) | Nicht angegeben |
| Lieferumfang | Maschine allein (Akkus und Ladegerät nicht enthalten) |
| Wartung | Regelmäßig reinigen, die Sägeblattführungsrolle ölen |
| Reparierbarkeit | Reparaturen durch Elektrofachmann, Ersatzteile auf metabo.com |
| Garantie | Nicht angegeben (Händler kontaktieren) |
Häufig gestellte Fragen - ST 18 L 90 METABO
Benutzerfragen zu ST 18 L 90 METABO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Säge kostenlos im PDF-Format! Finden Sie Ihr Handbuch ST 18 L 90 - METABO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ST 18 L 90 von der Marke METABO.
BEDIENUNGSANLEITUNG ST 18 L 90 METABO
de Originalbetriebsanleitung 5
en Original instructions 10
fr Notice originale 14

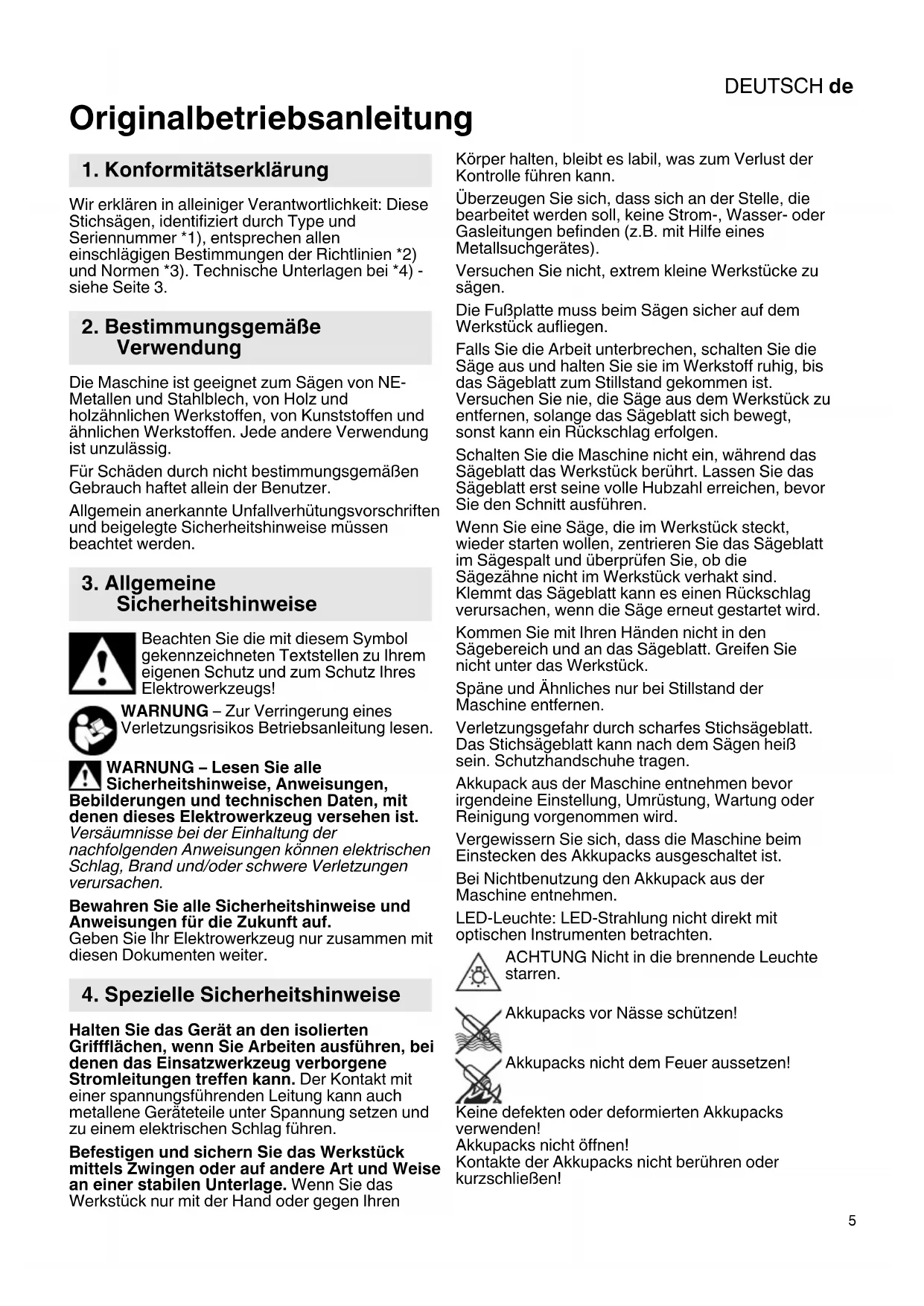

Originalbetriebsanleitung
1. Konformitätserklärung
Wir erklären in alleiniger Verantwortlichkeit: Diese Stichsägen, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3.
2. Bestimmungsgemäße Verwendung
Die Maschine ist geeignet zum Sägen von NE-Metallen und Stahlblech, von Holz und holzähnlichen Werkstoffen, von Kunststoffen und ähnlichen Werkstoffen. Jede andere Verwendung ist unzulässig.
Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.
Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.
3. Allgemeine Sicherheitshinweise
Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!
WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.
WARNUNG – Lesen Sie alle Sicherheitshinweise, Anweisungen, Alterungen und technischen Daten, mit den dieses Elektrowerkzeug versehen ist.
Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.
4. Spezielle Sicherheitshinweise
Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren
Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.
Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser- oder Gasleitungen befinden (z.B. mit Hilfe eines Metallsuchgerätes).
Versuchen Sie nicht, extrem kleine Werkstücke zu sägen.
Die Fußplatte muss beim Sägen sicher auf dem Werkstück aufliegen.
Falls Sie die Arbeit unterbrechen, schalten Sie die Säge aus und halten Sie sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen, solange das Sägeblatt sich bewegt, sonst kann ein Rückschlag erfolgen.
Schalten Sie die Maschine nicht ein, während das Sägeblatt das Werkstück berührt. Lassen Sie das Sägeblatt erst seine volle Hubzahl erreichen, bevor Sie den Schnitt ausführen.
Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt kann es einen Rückschlag verursachen, wenn die Säge erneut gestartet wird.
Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das Sägeblatt. Greifen Sie nicht unter das Werkstück.
Späne und Ähnliches nur bei Stillstand der Maschine entfernen.
Verletzungsgefahr durch scharfes Stichsägeblatt. Das Stichsägeblatt kann nach dem Sägen heiß sein. Schutzhandschuhe tragen.
Akkupack aus der Maschine entnehmen bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.
Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist.
Bei Nichtbenutzung den Akkupack aus der Maschine entnehmen.
LED-Leuchte: LED-Strahlung nicht direkt mit optischen Instrumenten betrachten.
ACHTUNG Nicht in die brennende Leuchte starren.
Akkupacks vor Nässe schützen!
Akkupacks nicht dem Feuer aussetzen!
Keine defekten oder deformierten Akkupacks verwenden!
Akkupacks nicht öffnen!
Kontakte der Akkupacks nicht berühren oder kurzschließen!
DEUTSCHde
Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!
Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!
Bei einer defekten Maschine den Akkupack aus der Maschine nehmen.
Staubbelastung reduzieren:
WARNUNG - Einige Stäube, die durch Sandpapierschleifen, Sägen, Schleifen, Bohren und andere Arbeiten erzeugt werden, enthalten Chemikalien, von denen bekannt ist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Einige Beispiele für diese Chemikalien sind:
- Blei aus bleihaltigem Anstrich,
- mineralischer Staub aus Mauersteinen, Zement und anderen Mauerwerkstoffen, und
- Arsen und Chrom aus chemisch behandeltem Holz.
Ihr Risiko durch diese Belastung variiert, je nachdem, wie oft Sie diese Art von Arbeit ausführen. Um Ihre Belastung mit diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belüfteten Bereich und arbeiten Sie mit zugelassener Schutzausrüstung, wie z. B. solche Staubmasken, die speziell zum Herausfiltern von mikroskopisch kleinen Partikeln entwickelt wurden.
Dies gilt ebenso für Stäube von weiteren Werkstoffen, wie z. B. einige Holzarten (wie Eichen- oder Buchenstaub), Metalle, Asbest. Weitere bekannte Krankheiten sind z. B. allergische Reaktionen, Atemwegserkrankungen. Lassen Sie Staub nicht in den Körper gelangen.
Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzort geltenden Richtlinien und nationale Vorschriften (z.B. Arbeitsschutzbestimmungen, Entsorgung).
Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld.
Verwenden Sie für spezielle Arbeiten geeignetes Zubehör. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung.
Verwenden Sie eine geeignete Staubabsaugung.
Verringern Sie die Staubbelastung indem Sie:
- die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub richten,
- eine Absauganlage und/oder einen Luftreiniger einsetzen,
- den Arbeitsplatz gut lüften und durch Saugen sauber halten. Fegen oder blasen wirbelt Staub auf.
- Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten.
Transport von Li-Ion-Akkupacks:
Der Versand von Li-Ion Akkupacks unterliegt dem Gefahrgutrecht (UN 3480 und UN 3481). Klären Sie beim Versand von Li-Ion Akkupacks die aktuell gültigen Vorschriften. Informieren sie sich ggfs. bei ihrem Transportunternehmen. Zertifizierte Verpackung ist bei Metabo erhältlich.
- Versenden Sie Akkupacks nur, wenn das Gehäuse unbeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den Akkupack aus der Maschine nehmen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).
5. Überblick
Siehe Seite 2.
1 Spannhebel zur Sägeblattbefestigung
2 Sägeblatt-Spanneinrichtung
3 Sägeblatt-Stützrolle
4 Sägeblatt *
5 Fußplatte
6 Spanreißschutz-Plättchen *
7 Schutzbügel zum Schutz gegen unbeabsichtigtes Berühren des Sägeblattes
8 Schutzkappe
9 Einstellhebel für Pendelbewegung
10 Stellrad zur Hubzahleinstellung
11 Feststellknopf (Dauereinschaltung) *
12 Schalterdrücker *
13 Schaltschieber *
14 Handgriff
15 Taste zur Akkupack-Entriegelung
16 Taste der Kapazitätsanzeige *
17 Kapazitäts- und Signalanzeige *
18 Akkupack *
19 Absaugstutzen *
20 Schlüsseldepot
21 Sechskantschlüssel
22 Sockel mit Angabe des eingestellten Schnittwinkels
23 Schraube zum Verstellen der Fußplatte
* austattungsabhängig / nicht im Lieferumfang / modellabhängig
6. Inbetriebnahme
6.1 Akkupack
Vor der Benutzung den Akkupack (18) aufladen.
Laden Sie den Akkupack bei Leistungsabfall wieder auf.
Anweisungen zum Laden des Akkupacks finden Sie in der Betriebsanleitung des Metabo-Ladegerätes.
Akkupacks haben eine Kapazitäts- und Signalanzeige (17) (ausstattungsabhängig):
- Taste (16) drücken und der Ladezustand wird durch die LED-Leuchten angezeigt.
- Blinkt eine LED-Leuchte, ist der Akkupack fast leer und muss wieder aufgeladen werden.
6.2 Akkupack entnehmen, einsetzen
Entnehmen:
Taste zur Akkupack-Entriegelung (15) drücken und Akkupack (18) abziehen.
Einsetzen:
Akkupack (18) bis zum Einrasten aufschieben.
6.3 Spanreißschutz-Plättchen einsetzen
Verletzungsgefahr durch scharfes Stichsägeblatt. Beim Einsetzen des
Spanreißschutz-Plättchens (6) muss das Sägeblatt entfernt sein.
Maschine umdrehen, die Fußplatte zeigt nach oben. Das Spanreißschutz-Plättchen von vorn einschieben, dabei die folgenden 2 Punkte beachten:
• Die glatte Seite des Plättchens zeigt nach oben.
- Der Schlitz zeigt nach hinten (in Richtung Akkupack).
Wenn sie mit angebrachter Schutzplatte (siehe Kapitel Zubehör 9.) arbeiten, dann setzen sie das Spanreißschutz-Plättchen in die Schutzplatte ein.
6.4 Sägeblatt einsetzen
Verletzungsgefahr durch scharfes Stichsägeblatt. Das Stichsägeblatt kann nach
dem Sägen heiß sein. Schutzhandschuhe tragen.
Verwenden Sie ein Sägeblatt, das für das zu sägende Material geeignet ist
- Spannhebel (1) bis zum Anschlag nach vorne drehen und halten.
- Sägeblatt (4) bis zum Anschlag einsetzen. Dabei darauf achten, dass die Sägezähne nach vorne zeigen und es richtig in der Nut der Sägeblatt-Stützrolle (3) liegt.
- Spannhebel (1) loslassen. (Er dreht sich selbstständig in seine Ausgangsposition zurück. Das Sägeblatt ist nun fest gespannt).
6.5 Sägeblatt entnehmen
Achtung, die Stichsäge beim Entnehmen des Sägeblatts nicht gegen Personen richten.
- Spannhebel (1) bis zum Anschlag nach vorne drehen, das Sägeblatt wird durch Federkraft ausgeworfen.
6.6 Sägen mit Staubabsaugung
- Absaugstutzen (19) einsetzen. Ein geeignetes Absauggerät anschließen.
- Für optimale Staubabsaugleistung die Schutzkappe (8) nach unten schieben.
6.7 Sägen ohne Staubabsaugung
- Mit nach oben geschobener Schutzkappe (8) arbeiten.
6.8 Schrägschnitte
Schutzkappe (8) nach oben schieben, Spanreißschutz-Plättchen (6) entfernen. Diese Teile können bei Schrägschnitten nicht verwendet werden.
- Schraube (23) lösen.
- Fußplatte (5) ein wenig nach vorn schieben und verdrehen.
- Dann die Fußplatte (5) wieder nach hinten schieben und bis zu einem der 45° Anschläge verdrehen.
Andere Winkel mit Hilfe eines Winkelmessers einstellen. - Schraube (23) wieder festziehen.
7. Benutzung
7.1 Pendelbewegung einstellen
Am Einstellhebel (9) die gewünschte Pendelbewegung einstellen.
Stellung „0“ = Pendelbewegung ist ausgeschaltet
Stellung „III“ = maximale Pendelbewegung Empfohlene Einstellwerte siehe Seite 3.
Die optimale Einstellung ist am besten durch einen praktischen Versuch zu ermitteln.
7.2 Maximale Hubzahl einstellen
Die maximale Hubzahl am Stellrad (10) einstellen. Dies ist auch während des Laufes möglich.
Empfohlene Einstellwerte siehe Seite 3.
Die optimale Einstellung ist am besten durch einen praktischen Versuch zu ermitteln.
7.3 Ein-/Ausschalten, Dauereinschaltung (ST 18 L 90)
Vermeiden Sie unbeabsichtigtes Anlaufen: stets Maschine ausschalten, wenn der
Stecker aus der Steckdose gezogen wird oder wenn eine Stromunterbrechung eingetreten ist.
Bei Dauereinschaltung läuft die Maschine weiter, wenn sie aus der Hand gerissen wird.
Daher die Maschine immer mit beiden Händen am vorgesehenen Handgriff festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.
Einschalten: Schaltschieber (13) nach vorn schieben. Zur Dauereinschaltung dann nach unten kippen, bis er einrastet.
Ausschalten: Auf das hintere Ende des Schaltschiebers (13) drücken und loslassen.
7.4 Ein-/Ausschalten, Dauereinschaltung (STB 18 L 90)
Einschalten: Schalterdrücker (12) drücken.
Ausschalten: Schalterdrücker (12) loslassen.
Dauereinschaltung: Bei gedrücktem Schalterdrücker (12) den Feststellknopf (11) eindrücken und Schalterdrücker (12) loslassen. Zum Ausschalten Schalterdrücker (12) erneut drücken und dann loslassen.
Bei Dauereinschaltung läuft die Maschine weiter, wenn sie aus der Hand gerissen wird.
Daher die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.
8. Reinigung, Wartung
Akkupack aus der Maschine entnehmen bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.
Die Maschine regelmäßig reinigen. Dabei die Lüftungsschlitze am Motor mit einem Staubsauger aussaugen.
Die Sägeblatt-Spanneinrichtung (2) regelmäßig und gründlich mit Druckluft ausblasen.
Bei Bedarf die Öffnungen hinter der Sägeblatt-Stützrolle (3) und den Absaugstutzen (16) reinigen.
Von Zeit zu Zeit einen Tropfen Öl auf die Sägeblatt-Stützrolle (3) geben.
9. Zubehör
Verwenden Sie nur original Metabo- oder CAS-(Cordless Alliance System) Akkupacks und Zubehör.
Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.
Zubehör sicher anbringen. Wird die Maschine in einem Halter betrieben: Die Maschine sicher befestigen. Der Verlust der Kontrolle kann zu Verletzungen führen.
Siehe Seite 4.
A Kreis- und Parallelführung
B Schutzplatte (verhindert das Zerkratzen von empfindlichen Werkstückoberflächen)
C Ladegeräte
D Akkupacks verschiedener Kapazitäten.
Kaufen Sie nur Akkupacks mit der zu Ihrem
Elektrowerkzeug passenden Spannung.
9.1 Kreis- und Parallelführung anbringen
Zum Sägen von Kreisen (∅ 100 - 360 mm) und für Schnitte parallel zu einer Kante (max. 210 mm).
Kreisführung anbringen (siehe Abb. I)
- Stange der Kreis- und Parallelführung seitlich in die Fußplatte einschieben (Die Zentrierspitze (c) zeigt nach unten).
- Gewünschten Radius (d) einstellen.
- Schraube (b) festziehen.
- Knopf so drehen, dass die in Sägerichtung hintere Zentrierspitze (c) ausgefahren ist. Diese im Kreismittelpunkt einstechen.
Parallelführung anbringen (siehe Abb. II)
- Stange der Kreis- und Parallelführung seitlich in die Fußplatte einschieben (Die Zentrierspitze (c) zeigt nach oben).
- Maß (e) einstellen
- Schraube (b) festziehen.
Um ein Verlaufen des Sägeblatts zu minimieren, empfehlen wir die Verwendung extradicker Sägeblätter: 623694000, 623679000, 623685000
Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.
10. Reparatur
Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt en!
Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.
Ersatzteillisten können Sie unter www.metabo.com herunterladen.
11. Umweltschutz
Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.
Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.
Akkupacks dürfen nicht mit dem Hausmüll entsorgt werden! Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Händler zurück!
Akkupacks nicht ins Wasser werfen.
Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU
über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Vor dem Entsorgen den Akkupack im Elektrowerkzeug entladen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).
12. Technische Daten
Erläuterungen zu den Angaben auf Seite 3.
Änderungen im Sinne des technischen Fortschritts vorbehalten.
U = Spannung des Akkupacks
T_1 =Größte Materialdicke in Holz
T_2 =Größte Materialdicke in NE-Metalle
T_3^2 =Größte Materialdicke in Stahlblech
n_0 =Hubzahl bei Leerlauf
P_1 =Nennaufnahmeleistung
P_2 =Abgabeleistung
m = Gewicht mit kleinstem Akkupack Messwerte ermittelt gemäß EN 62841.
Erlaubte Umgebungstemperatur beim Betrieb: -20 °C bis 50 °C (eingeschränkte Leistung bei Temperaturen unter 0 °C). Erlaubte Umgebungstemperatur bei Lagerung: 0 °C bis 30 °C
Gleichstrom
Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).
Emissionswerte
Diese Werte ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.
Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:
$$ \begin{array}{l} \begin{array}{r l} {a _ {h, C M}} & {= \text {Schwingungsemissionswert}} \ & {\text {(Metallblech sägen)}} \end{array} \ \begin{array}{r l} {a _ {\mathrm{h,CW}}} & {= \text { Schwingungsemissionswert }} \ & {\text {(Holz sägen)}} \end{array} \ K _ {n, \dots} = \text { Unsicherheit (Schwingung) } \ \end{array} $$
Typische A-bewertete Schallpegel:
$$ \begin{array}{l} \begin{array}{l l} L _ {p A} & = \text { Schalldruckpegel } \ L _ {W A} & = \text { Schallleistungspegel } \end{array} \ K _ {p A}, K _ {W A} = \text { Unsicherheit } \ \end{array} $$
Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten.
Gehörschutz tragen!
ENGLISHen
11. Milieubescherming
12. Technische gegevens
Bruk et egnet avsug.
