FX-E1BS20 - Bohrmaschine Fuxtec - Kostenlose Bedienungsanleitung

Marke	Fuxtec
Modell	FX-E1BS20
Produkttyp	Akku-Bohrschrauber
Nennspannung	20 V
Leerlaufdrehzahl (Gang 1)	360 U/min
Leerlaufdrehzahl (Gang 2)	1300 U/min
Batterietyp	Lithium-Ionen
Batteriekapazität	2 Ah
Gewicht (ohne Akku)	1,4 kg
Ladegerät	230 V~, 50 Hz, 25 W
Bohrfutter	Schnellspannbohrfutter (automatisches Bohrfutter)
Drehrichtung	Vorwärts / Rückwärts / Arretierung
Drehzahlregulierung	Ja, durch Druck auf den Schalter
LED-Beleuchtung	Ja, integriert
Drehmomenteinstellung	Ja, 18 Stufen
Bohrmodus	Ja
Schraubmodus	Ja
Wartung	Mit einem trockenen Tuch reinigen; kein Wasser verwenden
Sicherheit	Bohrfutterbremse, Schaltersperre, Doppelisolierung des Ladegeräts
Lieferumfang	Bohrmaschine, Akku, Ladegerät, Bedienungsanleitung
Garantie	2 Jahre (gemäß Herstellerbedingungen)

Häufig gestellte Fragen - FX-E1BS20 Fuxtec

Welche Spannung hat der Akku des Fuxtec FX-E1BS20 Bohrers?

Der Akku ist ein Li-Ion 20 V mit einer Kapazität von 2 Ah.

Kann ich den Bohrer im Schlagbohrmodus verwenden?

Nein, das Modell FX-E1BS20 ist ein Akku-Schrauber ohne Schlagbohrfunktion. Das Modell FX-E1SBS20 verfügt über diese Funktion.

Wie stelle ich das Drehmoment ein?

Drehen Sie die Drehmomentauswahlhülse hinter dem Bohrfutter. Die 18 Stufen ermöglichen die Anpassung des Drehmoments je nach Schraube und Material.

Welche Bohrerarten kann ich verwenden?

Der Bohrer akzeptiert 6,35 mm (1/4 Zoll) Sechskantbohrer (Standard-Bits) und zylindrische Bohrer dank des Schnellspannfutters. Verwenden Sie Bohrer für Holz, Metall oder Kunststoff.

Wie lade ich den Akku?

Setzen Sie den Akku in das mitgelieferte Ladegerät (230 V, 50 Hz) ein. Die Ladezeit beträgt etwa 1 Stunde. Die LED des Ladegeräts zeigt den Ladezustand an.

Was tun, wenn der Bohrer nicht startet?

Überprüfen Sie, ob der Akku geladen und richtig eingesetzt ist. Stellen Sie sicher, dass der Drehrichtungsschalter nicht in der Arretierposition (Mittelstellung) ist.

Kann ich den Bohrer bei Regen verwenden?

Nein, das Werkzeug muss vor Feuchtigkeit geschützt werden. Wasser kann eindringen und einen Stromschlag verursachen oder das Gerät beschädigen.

Wie reinige ich den Bohrer?

Verwenden Sie ein trockenes Tuch, um Staub zu entfernen. Verwenden Sie niemals Wasser, da dies die elektrischen Komponenten beschädigen könnte.

Was tun bei ungewöhnlichen Geräuschen oder übermäßigen Vibrationen?

Stoppen Sie das Werkzeug sofort und entfernen Sie den Akku. Überprüfen Sie die Befestigungen und das Bohrfutter. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

Wie entsorge ich den Akku am Ende seiner Lebensdauer?

Werfen Sie den Akku nicht in den Hausmüll. Gemäß der Richtlinie 2006/66/EG geben Sie ihn an einer Sammelstelle für Recycling ab.

BEDIENUNGSANLEITUNG FX-E1BS20 Fuxtec

Original-Bedienungsanleitung

20 Volt Schlagbohrschrauber/ Akkuschrauber E1SBS20 / E1BS20

ACHTUNG: Bitte lesen Sie sich vor Arbeitsbeginn das Betriebshandbuch aufmerksam durch, da es alle wichtigen Informationen und Sicherheitshinweise enthält, deren Einhaltung die Voraussetzung für den ordnungsgemäßen Gebrauch dieses Gerätes ist.

FUXTEC GmbH

KAPPSTR.69, 71083 HERRENBERG - GÜLTSTEIN, GERMANY

Original-Bedienungsanleitung FUXTEC 20V Akku-Schlagbohrschrauber FX-E1SBS20 + FUXTEC 20V Akkuschrauber FX-E1BS20

Inhalt

Einführung und Sicherheit.... 3

Bestimmungsgemäße Verwendung 3

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 3

Arbeitsplatzsicherheit.... 3

Elektrische Sicherheit 4

Sicherheit von Personen.... 4

Verwendung und Behandlung des Elektrowerkzeuges.... 5

Verwendung und Behandlung des Akkuwerkzeuges 6

Sicherheitshinweise für Akku-Bohrschrauber 6

Allgemeine Sicherheitshinweise.... 6

Vor dem Einsatz....7

Beim Einsatz 7

Nach dem Einsatz 7

Sicherheitshinweise für das Ladegerät......8

Sicherheitshinweise für Li-Ionen Akkus....8

Präsentation 9

Einsatz....13

Auswahl der Geschwindigkeit 13

Einstellung der Laufrichtung.... 14

Start, Stopp und Geschwindigkeitsregulierung.... 14

Entsorgung....15

Technische Daten 16

Konformitätserklärung / Declaration of Conformity.... 17

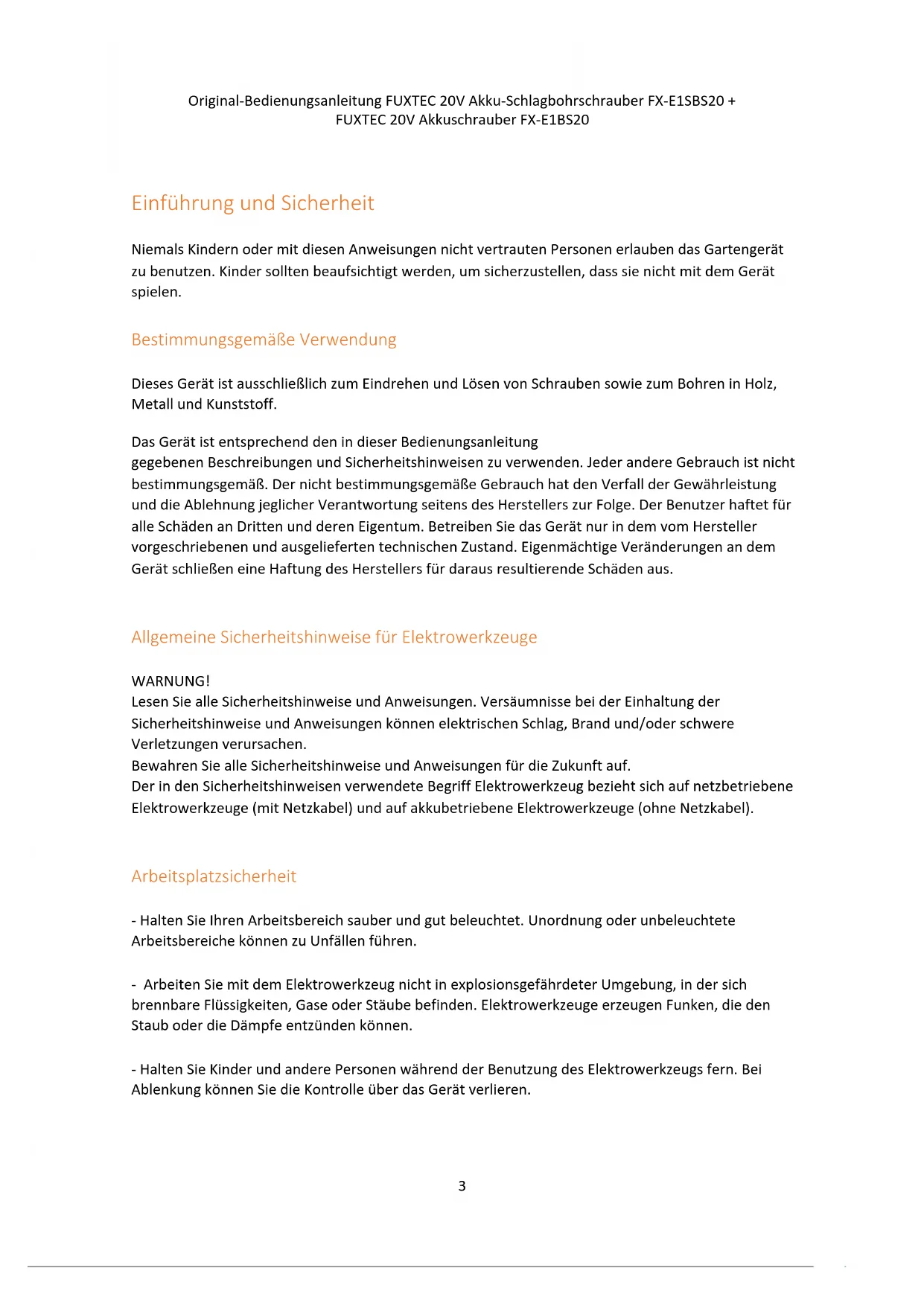

Einführung und Sicherheit

Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Bestimmungsgemäße Verwendung

Dieses Gerät ist ausschließlich zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall und Kunststoff.

Das Gerät ist entsprechend den in dieser Bedienungsanleitung

gegebenen Beschreibungen und Sicherheitshinweisen zu verwenden. Jeder andere Gebrauch ist nicht bestimmungsgemäß. Der nicht bestimmungsgemäße Gebrauch hat den Verfall der Gewährleistung und die Ablehnung jeglicher Verantwortung seitens des Herstellers zur Folge. Der Benutzer haftet für alle Schäden an Dritten und deren Eigentum. Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschriebenen und ausgelieferten technischen Zustand. Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff Elektrowerkzeug bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

- Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

- Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

- Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

- Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

- Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

- Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

- Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

- Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

- Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

- Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

- Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

Original-Bedienungsanleitung FUXTEC 20V Akku-Schlagbohrschrauber FX-E1SBS20 + FUXTEC 20V Akkuschrauber FX-E1BS20

- Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

- Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

- Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

Verwendung und Behandlung des Elektrowerkzeuges

- Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

- Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oderausschalten lässt, ist gefährlich und muss repariert werden.

- Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

- Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

- Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

- Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

- Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerkzeuges

- Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

- Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

- Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

- Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Sicherheitshinweise für Akku-Bohrschrauber

Allgemeine Sicherheitshinweise

- Lesen Sie zu Ihrer Sicherheit und für die Sicherheit anderer diese Bedienungsanleitung und ihre Sicherheitshinweise, bevor Sie das Gerät benutzen. Bitte bewahren Sie Bedienungsanleitung und ihre Sicherheitshinweise für den späteren Gebrauch sicher auf und halten diese für jeden Einsatz griffbereit.

- Geben Sie die Betriebsanleitung bei einem Besitzerwechsel mit dem Gerät weiter.

- Personen, die das Gerät bedienen, dürfen nicht unter dem Einfluss von Rauschmitteln (z. B. Alkohol, Drogen oder Medikamenten) stehen.

- Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschriebenen und ausgelieferten technischen Zustand. Eigenmächtige Veränderungen am Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

- Verwenden Sie das Gerät nur bei Tageslicht oder unter guter künstlicher Beleuchtung.

- Verwenden Sie das Gerät nur bei trockenen Wetterbedingungen. Halten Sie es von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.

- Schalten Sie bei folgenden Bedingungen das Gerät ab und entfernen Sie den Akku:

• wenn das Gerät unbeaufsichtigt gelassen wird;
  ♦ vor der Überprüfung, Reinigung oder sonstigen Arbeiten am Gerät;
• wenn das Gerät beginnt, übermäßig stark zu vibrieren.

Original-Bedienungsanleitung FUXTEC 20V Akku-Schlagbohrschrauber FX-E1SBS20 + FUXTEC 20V Akkuschrauber FX-E1BS20

Vor dem Einsatz

• Machen Sie sich vor Arbeitsbeginn mit dem Gerät und seinen Funktionen sowie seinen Bedienelementen vertraut.
• Überprüfen Sie das Gerät vor Inbetriebnahme und nach einem Aufprall auf Anzeichen von Verschleiß oder Beschädigung.
• Benutzen Sie kein Gerät, dessen Schalter defekt ist und sich nicht mehr ein- oder ausschalten lässt.
• Überprüfen Sie, ob alle Muttern, Bolzen und Schrauben festsitzen, um sicherzustellen, dass das Gerät sicher betrieben wird.
• Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Teilen. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen.
• Tragen Sie bei Arbeiten mit oder an dem Gerät immer entsprechende persönliche Schutzausrüstung (Schutzbrille, Gehörschutz, griffige Arbeitshandschuhe etc.). Das Tragen von persönlicher Schutzausrüstung verringert das Risiko von Verletzungen.

Beim Einsatz

Schalten Sie das Gerät nicht ein, wenn Personen (besonders Kinder) oder Tiere in unmittelbarer Nähe sind. Stellen Sie sicher, dass Kinder nicht mit dem Gerät spielen.

Stellen Sie sicher, dass Sie einen festen Stand haben und arbeiten Sie ruhig und umsichtig.

Verwenden Sie entsprechend des Arbeitsmaterials (Holz, Metall, Ziegel, Gips etc.) die dafür vorgesehenen Schrauben und Aufsätze. Eine falsche Auswahl kann zum Abrutschen und zu Verletzungen führen. Tragen Sie beim Schlagbohren einen Gehörschutz. Lärmeinwirkung kann zu Gehörverlust führen. Halten Sie das Elektrowerkzeug an den isolierten Griffflächen.

Bei der Durchführung Ihrer Arbeiten, können Sie mit verdeckten Leitungen in Kontakt kommen und dabei kann es zu einem elektrischen Schlag kommen, wenn Sie den Bohrer nicht sachgemäß halten.

Nach dem Einsatz

Schalten Sie das Gerät aus und entnehmen Sie den Akku vom Schrauber. Danach stellen Sie die Einheit an einen sicheren Ort.

Lagern Sie das Gerät nicht in Reichweite von Kindern. Stellen Sie sicher, dass die Lüftungsschlitze im Gerät sauber sind.

Verschmutzungen bitte nicht mit Wasser reinigen. Es kann zu Schäden am elektrischen Gerät kommen.

Sicherheitshinweise für das Ladegerät

• Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages.
• Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
• Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
• Legen Sie keine Gegenstände auf das Ladegerät und stellen Sie es nicht auf weichen Oberflächen ab. Es besteht Brandgefahr.
• Überprüfen Sie immer, ob die Netzspannung der auf dem Typenschild des Ladegeräts angegebenen Spannung entspricht.
• Benutzen Sie niemals das Ladegerät, wenn Kabel, Stecker oder das Gerät selbst durch äußerliche Einwirkungen beschädigt sind. Bringen Sie das Ladegerät zur nächsten Fachwerkstatt.
• Öffnen Sie auf keinen Fall das Ladegerät. Bringen Sie es im Fall einer Störung in eine Fachwerkstatt.

Sicherheitshinweise für Li-Ionen Akkus

• Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
• Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.
• Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
• Verwenden Sie nur Original-Akkus mit der auf dem Typenschild Ihres Elektrowerkzeugs angegebenen Spannung. Bei Gebrauch anderer Akkus, z.B. Nachahmungen, aufgearbeiteter Akkus oder Fremdfabrikaten, besteht die Gefahr von Verletzungen sowie Sachschäden durch explodierende Akkus.
• Die Akkuspannung muss zur Akku-Ladespannung des Ladegerätes passen. Ansonsten besteht Brand- und Explosionsgefahr.

Original-Bedienungsanleitung FUXTEC 20V Akku-Schlagbohrschrauber FX-E1SBS20 + FUXTEC 20V Akkuschrauber FX-E1BS20

- Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

- Durch spitze Gegenstände wie z.B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.

Präsentation

1. Ein- Ausschalter
2. Arbeitslicht
3. Bohrfutter
4. Drehmomentwahlmanschette
5. Anwendungswahlmanschette (FX-E1SBS20)
6. Drehzahlwähler
7. Steuerschalter für Recht- Linkslauf und Sperre
8. Griff

17 18 1 2 3

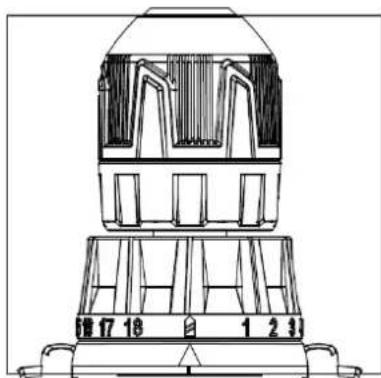

Abbildung 2: Auswahl Bohrmodus (Akkubohrschrauber)

Um den Bohrmodus zu verwenden, drehen Sie die Anwendungswahlmanschette, bis das Bohrsymbol gegenüber dem Pfeil erscheint.

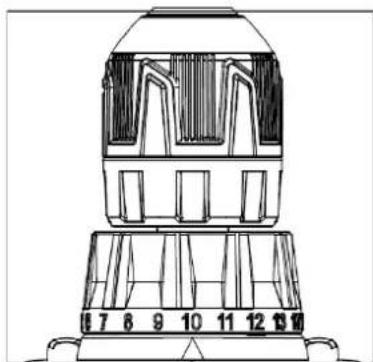

Abbildung 3: Einstellung der Rutschkupplung (Akkubohrschrauber)

Um die Schraubfunktion zu verwenden, drehen Sie die Anwendungswahlmanschette, bis die gewünschte Kupplungseinstellung gegenüber dem Pfeil erscheint. Die einstellbare Kupplung, wenn sie richtig eingestellt ist, rutscht bei einem voreingestellten Drehmoment durch. Dieses dient zur Vermeidung von zu tief eingetriebenen Schrauben und zum Schutz von Material und Werkzeug.

06 15 16 17 18 19

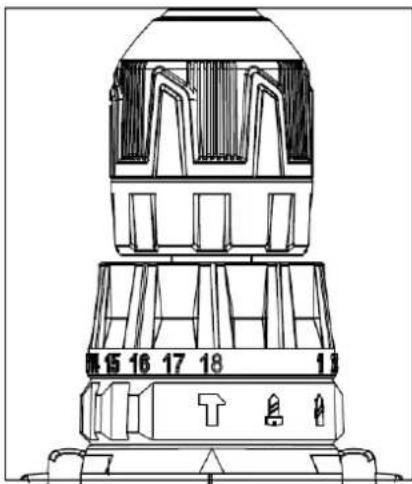

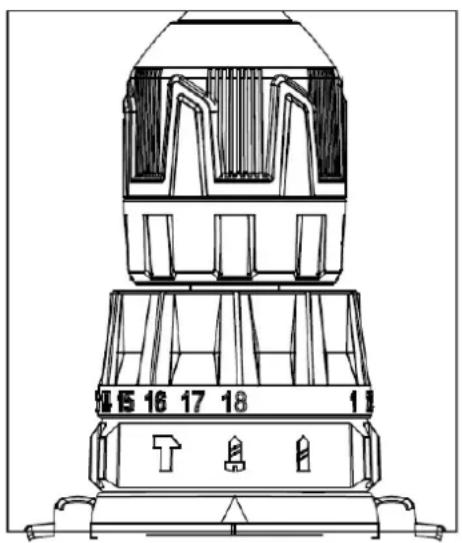

Abbildung 4: Auswahl Bohrhammerfunktion (Akku Schlagbohrschrauber)

Um den Hammermodus zu verwenden, drehen Sie die Anwendungswahlmanschette, bis das Hammersymbol gegenüber dem Pfeil erscheint. Die Einstellung der Rutschkupplung hat keine Auswirkung auf den Betrieb des Bohrers im Hammerbetrieb. HINWEIS: Bei der Verwendung von Hartmetallbohrern kein Wasser verwenden. um Staub zu binden. Versuchen Sie nicht, durch gehärteten Stahl zu bohren. Dadurch werden die Hartmetallbohraufsätze beschädigt.

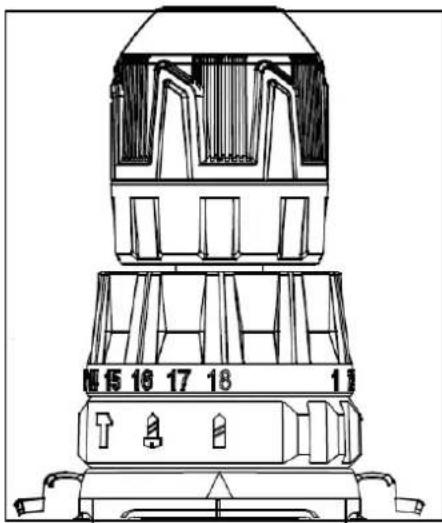

Abbildung 5: Auswahl Bohrfunktion (Akku Schlagbohrschrauber)

Um den Bohrmodus zu verwenden, drehen Sie die Anwendungswahlmanschette, bis das Bohrsymbol gegenüber dem Pfeil erscheint. Die Einstellung der Rutschkupplung hat keine Auswirkung auf den Betrieb des Bohrers im Betrieb.

Abbildung 6: Auswahl Schraubfunktion (Akku Schlagbohrschrauber)

Um den Schraubmodus zu verwenden, drehen Sie die

Anwendungswahlmanschette, bis das Schraubensymbol gegenüber dem Pfeil erscheint. Im Anschluss drehen sie das darüber liegende Wahlrad für die

Rutschkupplung zur gewünschten Stelle. Die einstellbare Kupplung, wenn sie richtig eingestellt ist, rutscht bei einem

voreingestellten Drehmoment durch. Dieses dient zur Vermeidung von zu tief eingetriebenen Schrauben und zum Schutz von Material und Werkzeug.

Original-Bedienungsanleitung FUXTEC 20V Akku-Schlagbohrschrauber FX-E1SBS20 + FUXTEC 20V Akkuschrauber FX-E1BS20

In den nachfolgenden Tabellen können Sie die ungefähren Werte bei verschiedenen Einstellungen der Rutschkupplung finden (bei vollgeladenem Akku).

Akkubohrschrauber

Kupplungseinstellung	In kg. (ca)	Verwendungszweck
1-3	11- 12,5	kleine Schrauben in weichem Holz
4-6	13 – 15,5	Mittlere Schrauben in weiches Holz oder kleine Schrauben in hartes Holz.
7-9	16 - 18	Mittlere Schrauben in weiches Holz oder kleine Schrauben in hartes Holz.
10-13	18,2 - 20	Große Schrauben in weiches Holz. Mittlere Schrauben in hartes Holz oder große Schrauben in hartes Holz bei einer Vorbohrung.
14-16	21 - 23	Große Schrauben in weiches Holz. Mittlere Schrauben in hartes Holz oder große Schrauben in hartes Holz bei einer Vorbohrung.

Akkubohrhammer

Kupplungseinstellung	In kg. (ca)	Verwendungszweck
1-3	11- 12,5	kleine Schrauben in weichem Holz
4-6	13 – 15,5	Mittlere Schrauben in weiches Holz oder kleine Schrauben in hartes Holz.
7-9	16 - 18	Mittlere Schrauben in weiches Holz oder kleine Schrauben in hartes Holz.
10-13	18,2 - 20	Große Schrauben in weiches Holz. Mittlere Schrauben in hartes Holz oder große Schrauben in hartes Holz bei einer Vorbohrung.
14-17	21 – 23,5	Große Schrauben in weiches Holz. Mittlere Schrauben in hartes Holz oder große Schrauben in hartes Holz bei einer Vorbohrung.
18	24	Große Schrauben in weiches Holz. Mittlere Schrauben in hartes Holz oder große Schrauben in hartes Holz bei einer Vorbohrung.

Einsatz

Auswahl der Geschwindigkeit

Der Drehzahlwähler befindet sich auf der Oberseite des Motorgehäuses. Lassen Sie das Werkzeug vollständig zum Stillstand kommen, bevor Sie die Geschwindigkeiten wechseln.

die Drehzahlen unter verschiedenen Bedingungen zu reparieren.

1. Für niedrige Geschwindigkeit den Drehzahlwähler in Richtung der Ziffer 1 drücken.
2. Für hohe Geschwindigkeit den Drehzahlwähler in Richtung der Ziffer 2 drücken.

Original-Bedienungsanleitung FUXTEC 20V Akku-Schlagbohrschrauber FX-E1SBS20 + FUXTEC 20V Akkuschrauber FX-E1BS20

Einstellung der Laufrichtung

Der Steuerschalter (Abbildung 1, Punkt 7) kann auf drei Positionen eingestellt werden: Vorwärts, Rückwärts und Sperre.

Für die Vorwärtsdrehung (im Uhrzeigersinn) den Steuerschalter von rechts eindrücken. Prüfen Sie vor der Nutzung die Laufrichtung des Bohrers. Für den Rückwärtslauf (gegen den Uhrzeigersinn) drücken Sie den Steuerschalter von der linken Seite des Werkzeugs. Prüfen Sie vor der Nutzung die Laufrichtung des Bohrers.

Um den Ein-/Ausschalter verriegeln, drücken Sie den Steuerschalter auf die Mittelstellung. Der Ein-/Ausschalter funktioniert nicht, solange der Steuerschalter in der mittleren Position verweilt. Nutzen Sie die Verriegelung bevor Sie Wartungsarbeiten durchführen, das Zubehör wechseln, oder das Gerät verstauen möchten.

Start, Stopp und Geschwindigkeitsregulierung

Um das Werkzeug zu starten, umfassen Sie fest den Griff und drücken Sie den Ein-/Ausschalter (Abbildung 1, Punkt 1)

HINWEIS: Das Arbeitslicht wird eingeschaltet, wenn der Ein-/Ausschalter betätigt wird.

Um die Geschwindigkeit zu variieren, erhöhen oder verringern Sie den Druck. Je weiter der Schalter eingedrückt wird, je größer die Geschwindigkeit.

Um das Werkzeug zu stoppen, lassen Sie den Schalter los. Vergewissern Sie sich, dass das Gerät vor dem Ablegen des Werkzeugs vollständig zum Stillstand gekommen ist.

Entsorgung

WARNUNG!

Ausgediente Elektrowerkzeuge vor der Entsorgung unbrauchbar machen:

• netzbetriebene Elektrowerkzeuge durch Entfernen des Anschlusssteckers,
- akkubetriebene Elektrowerkzeuge durch Entfernen des Akkus.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Rohstoffrückgewinnung statt Müllentsorgung. Gerät, Zubehör und Verpackung sollten einer

umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

WARNUNG!

Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser werfen. Ausgediente Akkus nicht öffnen. Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

Nur für EU-Länder: Gemäß Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden.

HINWEIS

Über Entsorgungsmöglichkeiten informieren Sie sich bitte bei Ihrer Kommune/Stadt,

Nennspannung	20 V
Drehzahl 1	360 (U/min)
Drehzahl 2	1300 (U/min)
Schlagzahl (FX-E1SBS20)	21000 (b/min)
Gewicht (ohne Akku)	14 kg

Ladegerät

Nennspannung	230 V~, 50 Hz
Nennleistung	25W
Ladespannung	20,9 V
Ladestrom	0,9A
Protection class	II

Akku Pack

Akku Typ	Li-Ion
Nennspannung	20 V
Kapazität	2Ah

Original-Bedienungsanleitung FUXTEC 20V Akku-Schlagbohrschrauber FX-E1SBS20 + FUXTEC 20V Akkuschrauber FX-E1BS20

Konformitätserklärung / Declaration of Conformity

Hersteller/ Producer FUXTEC GmbH

Kappstraße 69, 71083 Herrenberg Deutschland /

Germany

Tel.: [phone]

Fax: [phone]

Email: [e-mail] Web:

www.fuxtec.de

Bezeichnung / name Akkuschrauber, Akkuschlagbohrschrauber

Hiermit erklären wir, dass die oben genannte Maschine aufgrund Ihrer Bauart in der von uns in Verkehr gebrachten Version den grundlegenden Sicherheits- und Gesundheitsanforderungen der aufgeführten EG-Richtlinie entsprechen.

Aufbewahrung der technischen Unterlagen: FUXTEC GmbH • Kappstraße 69 • 71083

Herrenberg • Germany, T. Gumprecht, Geschäftsführung

Herrenberg, 17.01.2020

Tian Gumpreck

Tim Gumprecht FUXTEC GmbH

KAPPSTRASSE 69

71083 HERRENBERG GERMAN

Original User Manual FUXTEC 20V cordless hammer drill FX-E1SBS20 + FUXTEC 20V cordless screwdriver FX-E1BS20

Contents

Kappstraße 69, 71083 Herrenberg Deutschland /

Germany

Tel.: [phone]

Fax: [phone]

Email: [e-mail] Web:

www.fuxtec.de

Storage of technical documentation: FUXTEC GmbH • Kappstraße 69 • 71083 Herrenberg • Germany, T. Gumprecht, Geschäftsführung

Herrenberg, 17.01.2020

Tian Gumpreck

Tim Gumprecht FUXTEC GmbH

KAPPSTRASSE 69

71083 HERRENBERG GERMAN
