Produkttyp	Akku-Winkelschleifer
Marke	Fuxtec
Modell	FX-E1WS20
Nennspannung (Akku)	20 V
Akkukapazität	2 Ah (Li-Ion)
Ladegerätetyp	230 V~, 50 Hz, 70 W
Ladestrom	2,4 A
Leerlaufdrehzahl	7500 U/min
Max. Scheibendurchmesser	115 mm / 125 mm
Spindelgewinde	M14 x 2
Bohrungsdurchmesser der Scheibe	22,2 mm
Gewicht (ca.)	Ca. 2,5 kg (mit Akku)
Abmessungen (ca.)	300 x 120 x 100 mm
Hauptfunktionen	Schleifen, Polieren, Metallbürsten, Trennen
Sicherheitsausstattung	Verstellbare Schutzhaube, isolierter Zusatzhandgriff, Ein-/Ausschalter, Spindelarretierung
Wartung	Ohne Wasser reinigen; Lüftungsschlitze sauber halten
Ersatzteile erhältlich	Schleifscheiben, Akkus, Ladegerät, Zusatzhandgriff
Reparierbarkeit	An eine Fachwerkstatt übergeben; nur Originalteile verwenden
Verwendungszweck	Schärfen, Reinigen (Metallbürste), Trennen für den privaten Gebrauch
Schutzklasse des Ladegeräts	II

Häufig gestellte Fragen - FX-E1WS20 Fuxtec

Welche Scheiben kann ich mit dem Winkelschleifer Fuxtec FX-E1WS20 verwenden?

Sie können Scheiben mit einem maximalen Durchmesser von 115 mm oder 125 mm mit einem Bohrungsdurchmesser von 22,2 mm und einem Spindelgewinde M14x2 verwenden. Verwenden Sie ausschließlich von FUXTEC empfohlenes Zubehör.

Wie wechsle ich die Schleifscheibe?

Stellen Sie sicher, dass das Gerät ausgeschaltet und der Akku entfernt ist. Verwenden Sie die Spindelarretierung (Abb. 1, Punkt 10), um die Spindel zu blockieren, lösen Sie dann die Spannmutter mit dem mitgelieferten Schlüssel. Ersetzen Sie die Scheibe und ziehen Sie die Mutter wieder fest.

Lädt der Akku schnell?

Das Ladegerät liefert einen Ladestrom von 2,4 A. Für einen 2-Ah-Akku beträgt die Ladezeit etwa 1 Stunde.

Kann ich den Winkelschleifer bei Regen oder in feuchter Umgebung verwenden?

Nein, das Gerät darf nur bei trockenem Wetter verwendet werden. Schützen Sie es vor Regen und Feuchtigkeit, um Stromschlaggefahr zu vermeiden.

Wie reinige ich den Winkelschleifer?

Reinigen Sie das Gerät mit einem trockenen Tuch oder einer weichen Bürste. Verwenden Sie niemals Wasser, da dies die elektrischen Komponenten beschädigen könnte.

Was tun, wenn das Gerät übermäßig vibriert?

Schalten Sie das Gerät sofort aus und entfernen Sie den Akku. Überprüfen Sie den Zustand der Scheibe und deren Montage. Wenn die Vibration anhält, lassen Sie das Gerät von einem Fachmann überprüfen.

Kann ich Akkus anderer Marken verwenden?

Nein, verwenden Sie nur Original-FUXTEC-Akkus mit 20 V Spannung. Die Verwendung anderer Akkus kann zu Brand- oder Explosionsgefahr führen.

Wie erkenne ich, ob der Akku vollständig geladen ist?

Das Ladegerät verfügt über eine Kontrollleuchte. Wenn der Akku vollständig geladen ist, wechselt die Anzeige je nach Modell auf Grün oder erlischt. Einzelheiten entnehmen Sie bitte der Bedienungsanleitung.

Wo finde ich Ersatzteile?

Wenden Sie sich an den FUXTEC-Kundendienst oder einen autorisierten Händler. Verwenden Sie nur Originalteile, um die Sicherheit zu gewährleisten.

Wie entsorge ich den gebrauchten Akku?

Entsorgen Sie den Akku nicht im Hausmüll. Bringen Sie ihn zu einer speziellen Sammelstelle oder zu einem Händler zur umweltgerechten Wiederverwertung gemäß der Richtlinie 2006/66/EG.

BEDIENUNGSANLEITUNG FX-E1WS20 Fuxtec

Original-Bedienungsanleitung

20 Volt

Winkelschleifer

E1WS20

ACHTUNG:itte lesen Sie sich vor Arbeitsbeginn das Betriebshandbuch aufmerksam durch, da es alle wichtigen Informationen und Sicherheitshinweise enthalt, deren Einhaltung die Voraussetzung fur den ordnungsgemaiBen Gebrauch these Gerates ist.

FUXTEC GmbH

KAPPSTR.69,71083 HERRENBERG-GULTSTEIN,GERMANY

Inhalt

Einführung und Sicherheit 3

Bestimmungsgemäß Verwendung 3

Allgemeine Sicherheitshinweise fur Elektrowerkzeuge 3

Arbeitsplatzsicherheit 3

Elektrische Sicherheit 4

Sicherheit von Personen 4

Verwendung und Behandlung des Elektrowerkzeuges 5

Verwendung und Behandlung des Akkuwerkzeuges 6

Sicherheitshinweise fur Akku-Winkelschleifer 6

Allgemeine Sicherheitshinweise 6

Vor dem Einsatz. 7

Beim Einsatz 7

Nach dem Einsatz 7

Sicherheitshinweise fur das Ladegerät 8

Sicherheitshinweise fur Li-Ionen Akkus. 8

Präsentation 9

Einsatz. 10

Entsorgung. 12

Technische Daten 13

Konformitätserklung / Declaration of Conformity 14

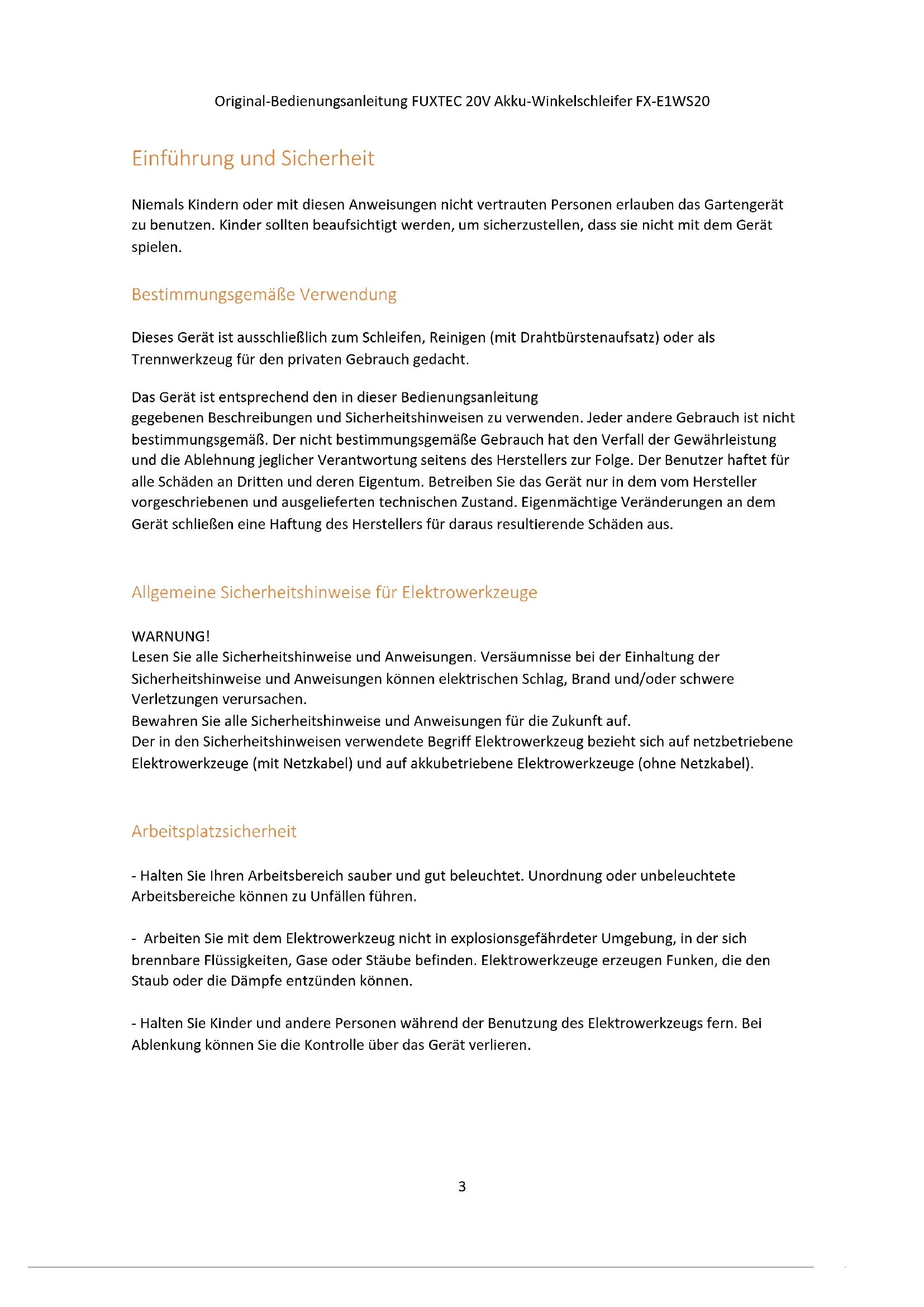

Einführung und Sicherheit

Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Bestimmungsgemäß Verwendung

Dieses Gerät ist ausschließlich zum Schleifen, Reinigen (mit Drahtbürstenaufsatz) oder als Trennwerkzeug für den privaten Gebrauch gedacht.

Das Gerät ist entsprechend den in dieser Bedienungsanleitung

gegebenen Beschreibungen und Sicherheitshinweisen zu verwenden. jeder andere Gebrauch ist nicht bestimmungsgemäß. Der nicht bestimmungsgemäße Gebrauch hat den Verfall der Gewährleistung und die Ablehnung jeglicher Verantwortung seitens des Herstellers zur Folge. Der Benutzer haftet für alle Schäden an Dritten und deren Eigentum. Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschrieben und ausgelieferten technischen Zustand. Eigenmächtige Veränderungen an dem Gerät schlieben eine Haftung des Herstellers für darauf resultierende Schäden aus.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff Elektrowerkzeug bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

• Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
• Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzüden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

• Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn ihr Körper geerdet ist.
• Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.

• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

Verwendung und Behandlung des Elektrowerkzeuges

• Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oderausschalten{lsst,ist gefährlich und muss repariert werden.
• Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorschtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
• Pflegegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerkzeuges

• Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
• Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
• Halten Sie den nicht benutzten Akku fern von Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt,nehmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Sicherheitshinweise für Akku-Winkelschleifer

Allgemeine Sicherheitshinweise

• Lesen Sie zu Ihrer Sicherheit und für die Sicherheit anderer diese Bedienungsanleitung und ihre Sicherheitshinweise, bevor Sie das Gerät benutzen.itte bewahren Sie Bedienungsanleitung und ihre Sicherheitshinweise für den späteren Gebrauch sichera auf und halten diese fur jeder Einsatz griffbereit.

• Geben Sie die Betriebsanleitung bei einem Besitzerwechsel mit dem Gerät weiter.

• Personen, die das Gerät bedieten, dürfen nicht unter dem Einfluss von Rauschmitteln (z. B. Alkohol, Drogen oder Medikamenten) stehen.

• Betrieben Sie das Gerät nur in dem vom Hersteller vorgeschreibenben und ausgelieferten technischen Zustand. Eigenmächtige Veränderungen am Gerät schlieben eine Haftung des Herstellers für darauf resultierende Schäden aus.

• Verwenden Sie das Gerät nur bei Tageslicht oder unter gutter künstlicher Beleuchtung.

• Verwenden Sie das Gerät nur bei trockenen Wetterbedingungen. Halten Sie es von Regen oder Nasse fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.

• Schalten Sie bei folgenden Bedingungen das Gerät ab und entfernen Sie den Akku:

• wenn das Gerät unbeaufsichtigt gelassen wird;
  vor der Überprüfung, Reinigung oder sonstigen Arbeiten am Gerät;

• wenn das Gerät beginnnt, übermäßig stark zu vibrierten.

Vor dem Einsatz

• Machen Sie sich vor Arbeitsbeginn mit dem Gerät und seinen Funktionen sowie seinen Bedienelementen vertraut.
• Überprüfen Sie das Gerät vor Inbetriebnahme und nach einem Aufprall auf Anzeichen von Verschleiß oder Beschädigung.
• Benutzen Sie kein Gerät, dessen Schalter defekt ist und sich nicht mehr ein- oder ausschaltenläst.
• Überprüfen Sie, ob alle Muttern, Bolzen und Schrauben festsitzen, um sicherzustellen, dass das Gerät sicher betrieben wird.
• Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Teilen. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen.
• Tragen Sie bei Arbeiten mit oder an dem Gerät immer entsprechende persönliche Schutzausrücktung (Schutzbrille, Gehörschutz, griffige Arbeitshandschuhe etc.). Das Tragen von persönlicher Schutzausrücktung verringgert das Risiko von Verletzungen.

Beim Einsatz

Schalten Sie das Gerät nicht ein, wenn Personen (besonders Kinder) oder Tiere in unmittelbarer Nähe sind. Stellen Sie safer, dass Kinder nicht mit dem Gerät speilen.

Stellen Sie sicher, dass Sie einen festen Stand haben und arbeiten Sie ruhig und umsichtig.

Verwenden Sie entsprechend des Arbeitsmaterials die dafür vorgesehenen Scheiben. Eine falsche Auswahl kann zum Abrutschen und zu Verletzungen führen. Tragen Sie beim Gebrauch des

Winkelschleifers einen Gehorschutz. Lärmeinwirkung kann zu Gehörverlust führen. Halten Sie das Elektrowerkzeug an den isolierten Griffflächen.

Nach dem Einsatz

Schalten Sie das Gerät aus und entnehmer Sie den Akku von dem Schleifgerät. Danach stellen Sie die Einheit an einen sicheren Ort.

Lagern Sie das Gerät nicht in Reichweite von Kindern. Stellen Sie richer, dass die Lüftungsschlitze im Gerät sauber sind.

Verschmutzungenitte nicht mit Wasser reinigen. Es kann zu Schaden am elektrischen Gerätkommen.

Sicherheitshinweise für das Ladegerät

• Halten Sie das Ladegerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages.
• Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
• Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und halten Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegerätte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
• Legen Sie keine Gegenstände auf das Ladegerät und stellen Sie es nicht auf weichen Oberflächen ab. Es besteht Brandgefahr.
• Überprüfen Sie immer, ob die Netzspannung der auf dem Typenschild des Ladegerats angegebenen Spannung entspricht.
• Benutzen Sie niemals das Ladegerät, wenn Kabel, Stecker oder das Gerät selbst durch äußertliche Einwirkungen beschädigt sind. Bringen Sie das Ladegerät zur{nachsten Fachwerkstatt.
• Öffnen Sie auf keinen Fall das Ladegerät. Bringen Sie es im Fall einer Störung in eine Fachwerkstatt.

Sicherheitshinweise für Li-lonen Akkus

• Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
• Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgesefahr.
• Bei Beschädigung und unsachgemäßem Gebrauch des Akkus konnen Dämpfe austreten. Führten Sie Frischluft zu unduchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe konnen die Atemwege reizen.
• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
• Verwenden Sie nur Original-Akkus mit der auf dem Typenschild Ihres Elektrowerkzeugs angegebenen Spannung. Bei Gebrauch anderer Akkus, z.B. Nachahmungen, aufgearbeiteter Akkus oder Fremdfabrikaten, besteht die Gefahr von Verletzungen sowie Sachschäden durch explodierende Akkus.

• Die Akkuspannung muss zur Akku- Ladespannung des Ladegerates passen. Ansonsten besteht Brand- und Explosionsgefahr.

• Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgebung, wenn es mit anderen Akkus verwendet wird.

• Durch spitze Gegenstände wie z.B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommt und der Akku brennen, rauchen, explodieren oder überhitzen.

Präsentation

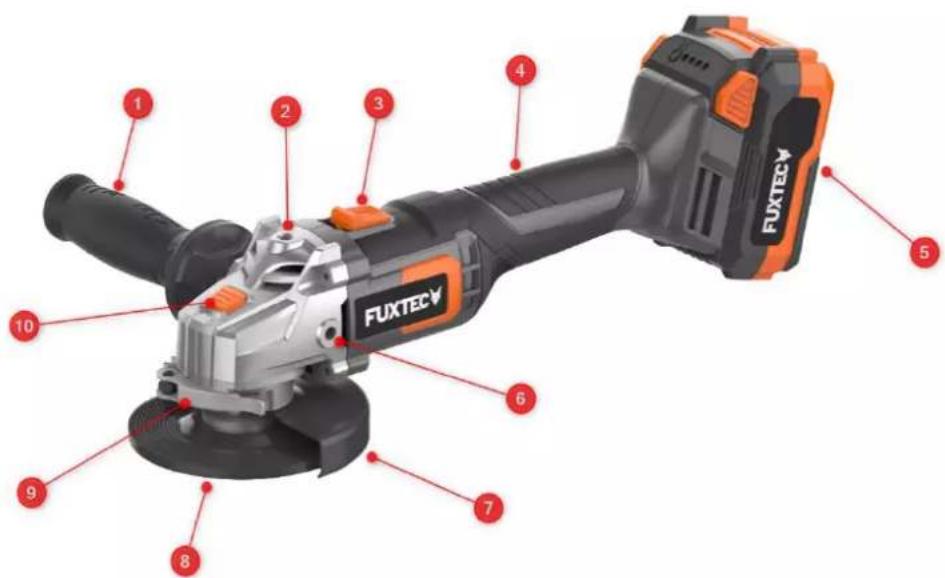

Abbildung 1: Winkelschleifer

1. Isolierter Hilfsgriff (verscheden positionierbar)
2. Positionierungsbohrung für Hilfsgriff
3. Ein-/Ausschalter
4. Isolierter Handgriff
   5.20V Akku Pack
5. Positionierungsbohrung für Hilfsgriff
6. Schutzschild
7. Schleifscheibe
8. Befestigungshebel fur Schutzschild
9. Schalter zur Verriegelung der Antriebspindel

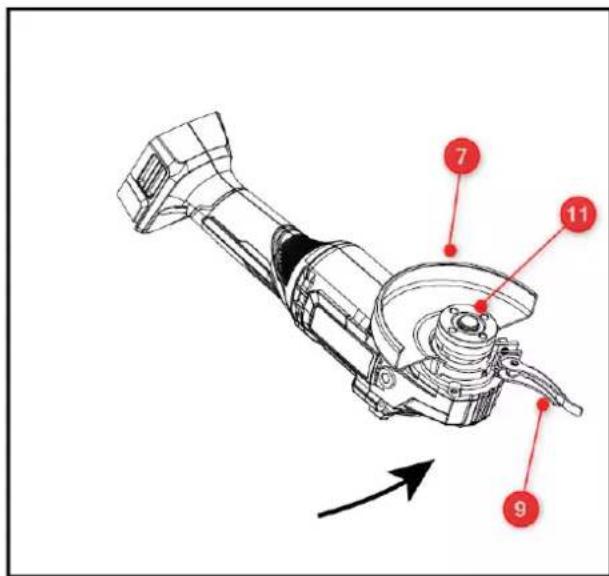

Abbildung 2: Unterseite Akku Winkelschleifer

Um das Schutzschild (Nr. 7) am Gerät zu befestigen, müssen Sie den darauf vorgesehen.

Befestigungsheben (Nr. 9) öffnen und im Anschluss das Schild über die Antriebspindel (Nr. 11) an die gewünschte Position zu schieren. Zur Befestigung des S Childs den Hebel wieder schlieben. Achten Sie hierbeiitte darauf, dass alle Nasen des Befestigungsshebels in die damit vorgesehenen Einkerbungen des Schutzschildes einsinnen.

Positionieren Sie das Schutzschild so, dass Sie als Anwender von einem eventuellen Funkenflug geschützt werden. Zum Ändern der Position des Schildes müssen Sie immer den Befestigungshebel öffnen.

Einsatz

Dieses Elektrowerkzeug ist als Schleifmaschine, Schleifer, Drahtbürste oder Trennwerkzeug für den privaten Gebrauch gedacht. Lesen Sie sich diese Bedienungsanleitung möglich durch. Die Nichtbeachtung von Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schwere Verletzung führen.

Das Polieren mit thisem Gerät wird nicht empfohlen. Jegliche Arbeiten, die nicht bestimmungsgemäß sind, stellen eine Gefahr dar und konnen Personenschäden verursachen. Verwenden Sie kein Zubehor, das nicht von der Firma FUXTEC empfohlen wurde.

Die Nenndrehzahl des zu verwendeten Zubehörs muss die gleiche Nenndrehzahl des verwendeten Geräts besitzen. Zubehör das Schneller laufen kann, als die Nenndrehzahl des Gerätes, kann bei Nutzung auseinanderbrechen und schwere Schäden verursachen.

Der Außendurchmesser und die Dicke des Zubehörn themselves innerhalb der Kapazitätsgrenzen des Gerätes liegen. Nicht korrekt bemessenes Zubehör kann nicht sicherheitsgemäß verwendet werden. Die Gewinde des Zubehörn themselves mit dem des Schleifspindelgewindes übereinstimmen. Nicht passendes Zubehör kann zu Kontrollverlust und schweren Schäden führen.

Ein Rückschlag ist eine plötzliche Reaktion auf eine eingeklemme oder festgeklemme rotierende Scheibe, Stützteller, Bürste oder sonstiges Zubehör.

Das Einklemmen oder Verhaken verursacht ein schnelles Anhalten des rotierenden Zubehör, das wiederum zu unkontrolliertem Verhalten des Geräts führen kann.

Neben den bereits genommen allgemeinen Sicherheitsempfehlungen achen Sieitte noch auf folgende Punkte vor und während dem Einsatz Ihres Akku-Winkelschleifers:

1. Überprüfen Sie das Zubehör vor der Verwendung sorgfältig. Es sollen den keine Risse oder Sprünge vorhanden sein.
2. Bevor Sie den Winkelschleifer in Betriebnehmen, stellen Sie safer, dass die Drehrichtigung des Zubehörs mit der Drehrichtigung des Geräts übereinstimmt.
3. Wenden Sie während des Betriebs nicht zu viel Kraft auf, halten Sie das drehende Zubehör nicht auf das Werkstück schlagen. Das Zubehör könnte sonst freißen, splittern oder sich losen und schwere Schäden verursachen.
4. Wenn Sie den Winkelschleifer mit einer Trenscheibe zum Schneiden benutzen, führen Sie den Winkelschleifer niemals horizontal, sondern schneiden Sie immer vertikal oder diagonal.
5. Zu Beginn der Arbeiten sollen der Winkelschleifer erst gestartet werden, bevor das Werkstück mit der Scheibe berührt wird.
   6 Tragen Sie bei der Arbeit mit dem Winkelschleifer immer eine Schutzbrille um ihre Augen zuschützen. Weiteres Tragen von Schutzkleidung wie Handschuhe und Gehörschutz wird ebenfls dringend empfohlen.
6. Für Arbeitern mit Schleifmittel nutzen Sie immer ein an den Seiten geschlossenes Schutzschild.
7. Nutzen Sie immer den Hilfsgriff bei Arbeiten mit dem Winkelschleifer.
8. Bevor Sie das Zubehör nach getaner Arbeit berühren, halten Sie these abkühlen.
9. Nach der Arbeit reinigen Sieitte die Spindel und alle montierten Teile.Achtung:benutzen Sie kin Wasser -der Winkelschleifer kann dadurch groBen Schaden behmen.
10. Betätigten Sie Schalter zur Verriegelung der Antriebspindel (Abb. 1, Punkt 10) nur nach dem das gerät zum volligen Stillstand gekommen ist, da die Spindel sonst beschädigt werden kann.

Entsorgung

WARNING!

Ausgediente Elektrowerkzeuge vor der Entsorgung unbrauchbar machen:

netzbetriebene Elektrowerkzeuge durch Entfernen des Anschlusssteckers,
- alkubetriebene Elektrowerkzeuge durch Entfernen des Akkus.

Nur für EU-Länder

Werfen Sie Elektrowerzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden. Rohstoffrückgewinnung staat Müllentsorgung. Gerät, Zubehör und Verpackung sollen einer

umweltgerechten Wiederverwertung zugeführrt werden. Zum sortenreinen Recycling sind Kunststoffeile gekennzeichnet.

WARNING!

Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser werfen. Ausgediente Akkus nicht öffnen. Akkus/Batterien sollen gesammelt, recycliert oder auf umweltfreundliche Weise entsorgt werden.

Nur für EU-Länder: Gemäß Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recyceilt werden.

HINWEIS

Über Entsorgungsmöglichkeiten informieren Sie sichitte bei ihrer Kommune/Stadt,

Akku-Gerät
Nennspannung	20 V
Drehzahl	7500 (U/min)
Max. Scheibendruchmesser	115/125 mm
Gewindedurchmesser	M14x2
Schleifscheibendruchmesser	22.2mm
Ladegerät
Nennspannung	230 V~, 50 Hz
Nennleistung	70W
Ladespannung	20,9 V
Ladestrom	2.4A
Protection class	II
Akku Pack
Akku Typ	Li-lon
Nennspannung	20 V
Kapazität	2Ah

Konformitätserklung / Declaration of Conformity

Hersteller/ Producer FUXTEC GmbH

Kappstraße 69, 71083 Herrenberg Deutschland /

Germany

Tel.: [phone]

Fax: [phone]

Email: [e-mail] Web:

www.fuxtec.de

Bezeichnung / name

Winkelschleifer / E1 20V Cordless Angle Grinding

Typ / model S0M-WYT01-18Li-115,

SOM-WYT01-18Li-125

EG-Richtlinie / EC directive

2006/42/EC, 2014/30/EU

Angewandte Normen / applicable standards

EN 60745-1:2009+A11

EN 60745-2-3:2011+A2+A11+A12+A13

EN 55014-1:2006+A1+A2

EN 55014-2:2015

Hiermit erklaren wir, dass die oben genannte Maschine aufgrund ihrer Bauart in der von uns in Verkehr gebrachten Version den grundlegenden Sicherheits- und Gesundheitsanforderungen der aufgeführten EG-Richtlinie entsprechen.

Aufbewährung der technischen Unterlagen: FUXTEC GmbH · Kappstraße 69 · 71083

Herrenberg · Germany, T. Gumprecht, Geschäftsführung

Herrenberg, 17.01.2020

Tim Gumprecht FUXTEC GmbH

KAPPSTRASSE 69,

71083 Herrenberg

Content

Tim Gumprecht FUXTEC GmbH

KAPPSTRASSE 69,

71083 Herrenberg, Germany

Contenu

Tim Gumprecht FUXTEC GmbH

KAPPSTRASSE 69,

71083 Herrenberg
