Produkttyp	Multifunktions-Rasenmäher (Freischneider, Kantenschneider, Heckenschere, Astschere)
Marke	Fuxtec
Modell	FX-MT152
Motor	2-Takt, luftgekühlt
Hubraum	52 cm³
Maximale Leistung	2,2 kW bei 7.500 min⁻¹
Maximale Motordrehzahl	9.000 min⁻¹
Leerlaufdrehzahl	3.000 min⁻¹
Maximale Drehzahl (Freischneidermesser)	7.100 min⁻¹
Maximale Drehzahl (Doppelfaden)	6.600 min⁻¹
Schnittdurchmesser (Faden)	2,5 mm
Durchmesser der Schneidmesser	305 × 1,6 mm (2T) / 255 × 1,6 mm (3T/4T/8T)
Trockengewicht	7,2 kg
Kraftstofftankkapazität	1,2 L
Kraftstoffverbrauch	0,89 kg/h
Kraftstoff-Öl-Verhältnis	40:1 (25:1 für Einlauf)
Garantierter Schallleistungspegel	111 dB(A)
Vibration an den Griffen	9,661 m/s² (K=1,5 m/s²)
Länge des Heckenscherenmessers	390 mm
Arbeitswinkel der Heckenschere	270° – 90°
Öltankkapazität für Kettenschmierung	150 ml
Garantie	24 Monate

Häufig gestellte Fragen - FX-MT152 Fuxtec

Wie ist das Mischungsverhältnis von Kraftstoff zu Öl für die FX-MT152?

Das empfohlene Mischungsverhältnis ist 40:1 (bleifreies Benzin mit Zweitaktöl). Für den Einlauf verwenden Sie ein Verhältnis von 25:1.

Wie starte ich den Fuxtec FX-MT152 Rasenmäher im Kaltstart?

Stellen Sie das Gerät auf eine ebene Fläche, schalten Sie den Schalter auf 'I', den Choke auf 'KALTSTART', pumpen Sie 8- bis 10-mal den Vergaser, ziehen Sie dann kräftig am Starter, bis der Motor anspricht. Danach stellen Sie den Choke auf 'WARMSTART' und ziehen erneut, bis er startet. Lassen Sie ihn 10 Minuten im Leerlauf warmlaufen.

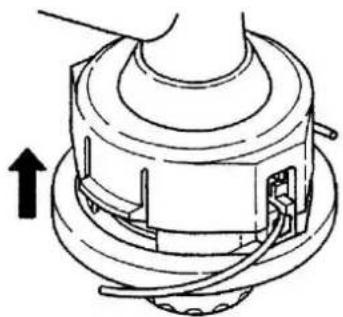

Wie ersetze ich den Nylonfaden des Kantenschneiders?

Schalten Sie den Motor aus, entfernen Sie den Nylonkopf, öffnen Sie ihn durch Drücken der Entriegelungstaste. Schneiden Sie 5 Meter neuen Faden ab, wickeln Sie ihn im Uhrzeigersinn auf die Spule, führen Sie dann die Enden in die Löcher des Außenteils ein. Setzen Sie den Kopf wieder auf, drücken und drehen Sie ihn, bis er einrastet.

Was sind die wesentlichen Sicherheitshinweise?

Tragen Sie immer eine Schutzbrille, Handschuhe, Sicherheitsschuhe und einen Gehörschutz. Halten Sie einen Abstand von 15 m zu anderen Personen ein. Rauchen Sie nicht beim Tanken. Berühren Sie nicht das rotierende Messer. Lesen Sie die Bedienungsanleitung vollständig vor der Verwendung.

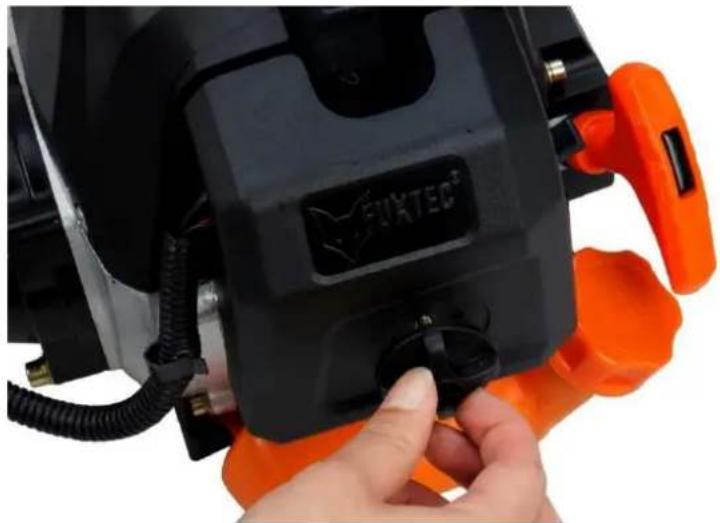

Wie warte ich den Luftfilter?

Reinigen Sie den Luftfilter jeden Monat oder alle 10 Betriebsstunden (häufiger in staubiger Umgebung). Entfernen Sie den Filterdeckel, waschen Sie den Filter mit Seifenwasser, spülen Sie ihn und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einbauen. Lassen Sie den Motor niemals ohne Luftfilter laufen.

Wie hoch ist die Schallleistung der FX-MT152?

Der garantierte Schallleistungspegel beträgt 111 dB(A) (gemessen: 107,7 dB(A)). Es ist obligatorisch, einen Gehörschutz zu tragen.

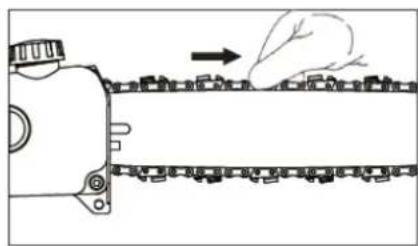

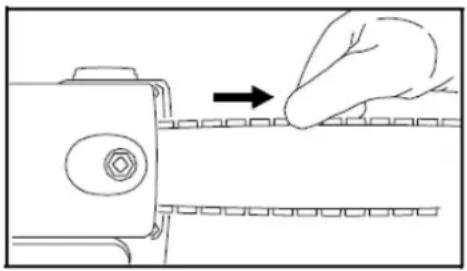

Wie stelle ich die Kettenspannung der Astschere ein?

Stoppen Sie den Motor, lösen Sie die Mutter der Ritzelabdeckung, drehen Sie die Spannschraube im Uhrzeigersinn, bis die Kette den Boden der Führungsschiene berührt, während sie noch manuell bewegt werden kann. Ziehen Sie die Mutter wieder fest. Bei einer kalten Kette ist die ideale Spannung erreicht, wenn die Kette auf der Schiene aufliegt, ohne zu straff zu sein.

Was tun bei Kraftstoffleckage?

Überprüfen Sie den Tankdeckel (Rückschlagventil) und die Dichtungen des Vergasers. Ersetzen Sie defekte Teile. Starten Sie die Maschine nicht, bis das Leck behoben ist. Reinigen Sie sofort verschütteten Kraftstoff.

Wie lagere ich den Rasenmäher über einen längeren Zeitraum?

Entleeren Sie den Kraftstofftank, lassen Sie den Motor im Leerlauf laufen, bis er stoppt, um den Vergaser zu reinigen. Entfernen Sie die Zündkerze, geben Sie einen Teelöffel Zweitaktöl in den Zylinder, ziehen Sie langsam am Starter, setzen Sie die Zündkerze wieder ein. Lagern Sie das Gerät an einem kühlen, trockenen Ort, fern von Zündquellen.

Wo finde ich Ersatzteile und Kundendienst?

Kontaktieren Sie direkt den Hersteller FUXTEC GmbH unter [e-mail] oder den autorisierten Händler. Verwenden Sie nur Originalteile. Die 24-monatige Garantie deckt nur Reparaturen ab, die von autorisierten Fachleuten durchgeführt werden.

BEDIENUNGSANLEITUNG FX-MT152 Fuxtec

Original-Bedienungsanleitung

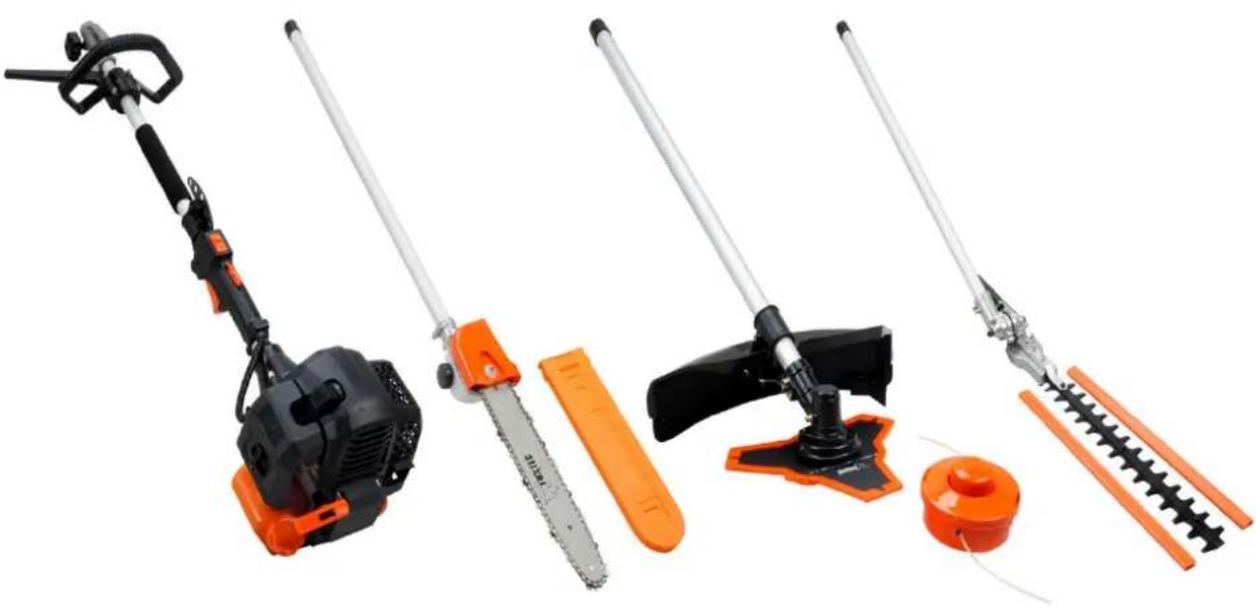

Multifunktionsschneider

FX-MT152/-MT152E/-MT252E

ACHTUNG: Bitte lesen Sie sich vor Arbeitsbeginn das Betriebshandbuch aufmerksam durch, da es alle wichtigen Informationen und Sicherheitshinweise enthält, deren Einhaltung die Voraussetzung für den ordnungsgemäßen Gebrauch dieses Gerätes ist.

ORIGINALBEDIENUNGSANLEITUNG

Multifunktionsschneider

FX-MT152/-MT152E/-MT252E

Ihr neues Gerät wurde entwickelt und konstruiert, so dass es FUXTEC hohen Ansprüchen genügt, wie die einfache Bedienung und Benutzersicherheit. Ordentlich behandelt wird Ihnen dieses Gerät auf Jahre hinaus gute Dienste erweisen.

WARNUNG: Um das Risiko von Verletzungen zu verringern, muss der Benutzer diese Anleitung lesen und verstehen, bevor das Gerät in Betrieb genommen wird.

FUXTEC GmbH

KAPPSTRAße 69, 71083 HERRENBERG-GÜLTSTEIN, GERMANY

INHALTSVERZEICHNIS

1. TECHNISCHE DATEN....10
2. SYMBOLE UND SICHERHEITSHINWEISE AUF DER MASCHINE UND DEN AUFSÄTZEN 11
3. BESTIMMUNGSGEMÄßer GEBRAUCH UND ALLGEMEINE SICHERHEITSHINWEISE....15
4. HINWEISE FÜR ZUBEHÖRTEILE....19

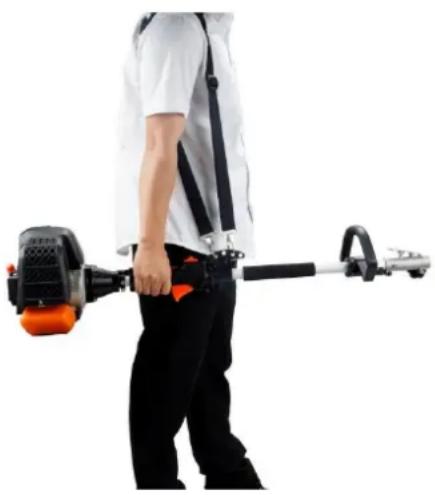

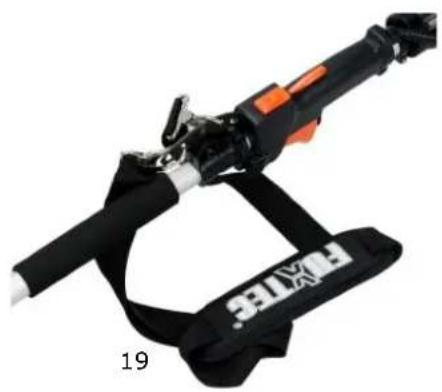

5. ANLEGEN DES SCHULTERGURTES....20

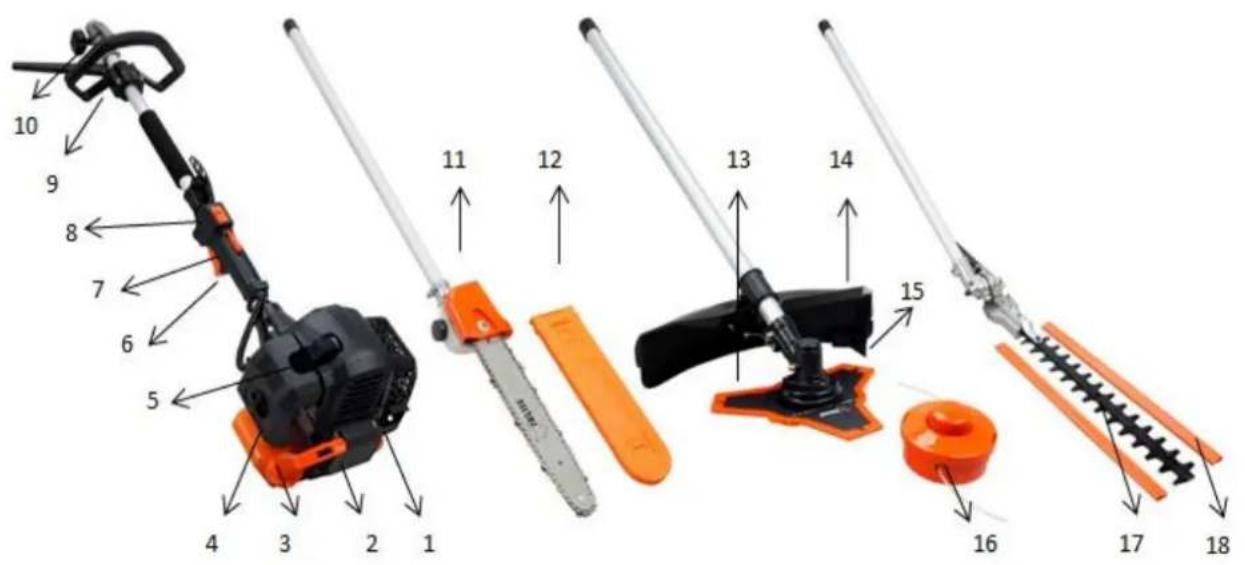

6. BAUTEILÜBERSICHT....21

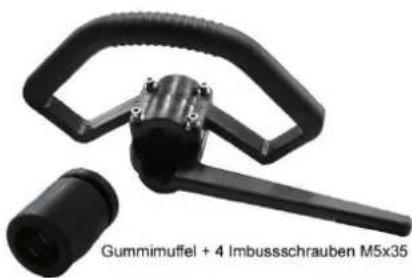

7. MONTAGE DES RUNDUMGRIFFS / DER AUFSÄTZE....22
8. MONTAGE MOTORSENSE / RASENTRIMMER....23

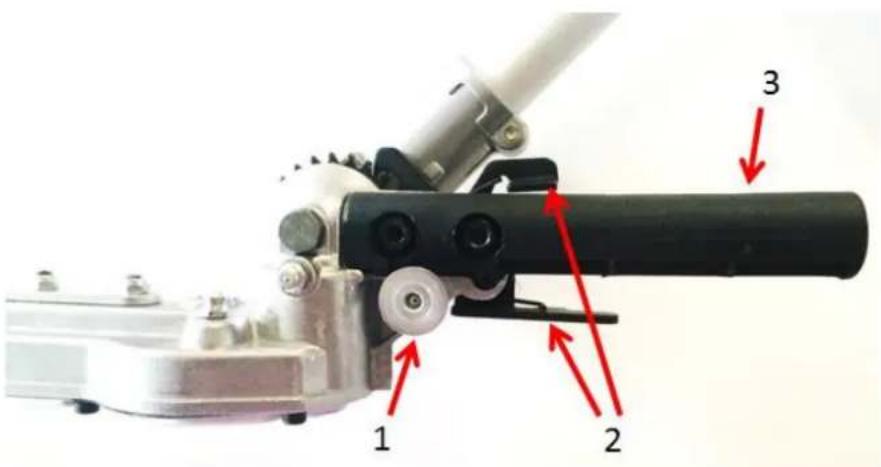

9. VERWENDUNG DES HECKENSCHERENAUFSATZES 26

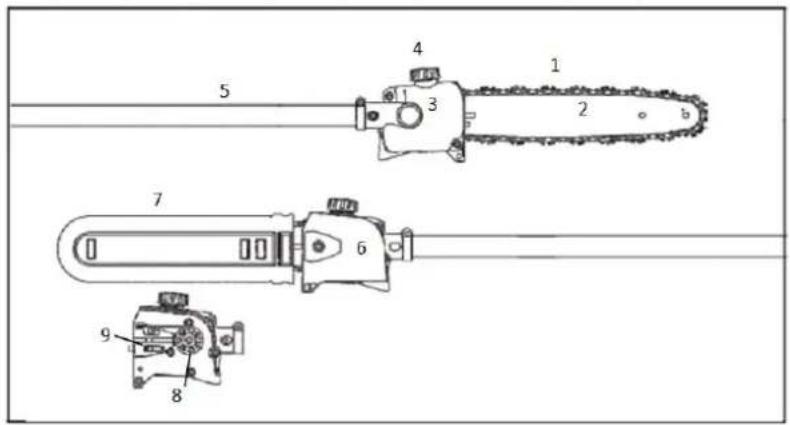

10. VERWENDUNG DES ASTSÄGENAUFSATZES......29
11. VERWENDUNG DER 1M VERLÄNGERUNG BEIM MT152E ....41
12. VERWENDUNG DES SCHWENKBAREN ASTSÄGENAUFSATZ BEIM MT252......42
13. STARTEN/STOPPEN DER MASCHINE....43
14. BETANKEN DER MASCHINE....44

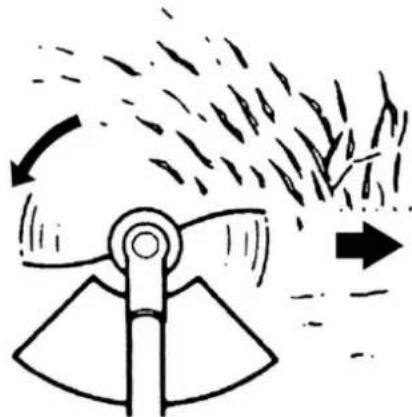

15. TRIMMTECHNIKEN....46
16. NYLONFADEN ERSETZEN ....48
17. WARTUNGSPLAN ....49

18. EINLAGERUNG DER MASCHINE ....51

19. FEHLERBEHEBUNG ....52

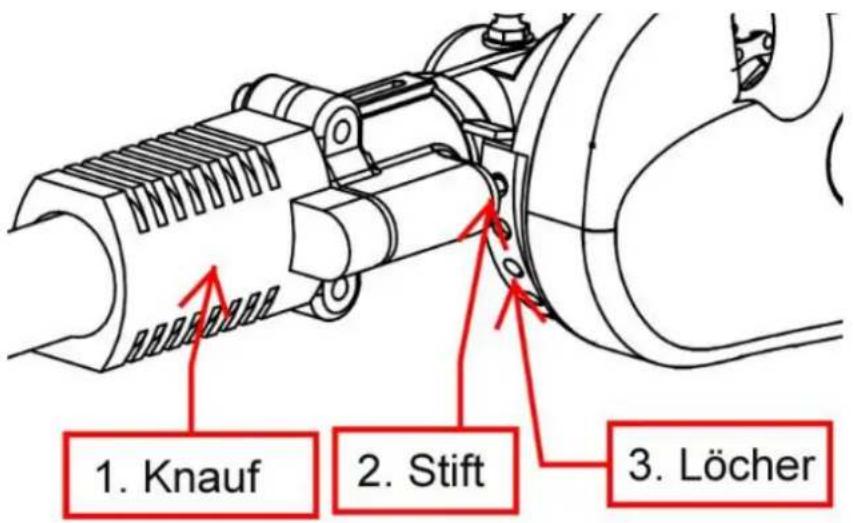

20. INFO: OPTIONALES ZUBEHÖR (VERSTELLBARER HOCHENTASTER)....53
21. KUNDENDIENST....54
22. GEWÄHRLEISTUNG....54
23. ENTSORGUNGSHINWEIS....54
24. EG-KONFORMITÄTSERKLÄRUNG ....55
25. TECHNICAL DATA....59
26. SYMBOLS AND SAFETY INSTRUCTIONS ON THE DEVICE AND ATTACHMENTS61
27. INTENDED USE AND GENERAL SAFETY INSTRUCTIONS ......65
28. NOTES ON ACCESSORIES....69
29. ATTACHING THE SHOULDER STRAP....70
30. COMPONENT OVERVIEW....71
31. MOUNTING THE ALL-ROUND HANDLE/ATTACHMENTS....72
32. MOUNTING THE MOTOR SCYTHE/GRASS TRIMMER....73
33. USING THE HEDGE TRIMMER ATTACHMENT ....76
34. USING THE BRANCH SAW ATTACHMENT....79
35. USING THE 1M EXTENSION FOR MT152E....91
36. USING THE PIVOTING BRANCH SAW ATTACHMENT ON THE MT252 92
37. STARTING/STOPPING THE DEVICE 93
38. REFUELING THE ENGINE....94

39. TRIMMING TECHNIQUES....96

40. REPLACING NYLON THREAD....98

41. MAINTENANCE PLAN....99
42. STORAGE OF THE DEVICE....101
43. TROUBLESHOOTING....102
44. INFO: OPTIONAL ACCESSORIES (ADJUSTABLE POLE SAW) ......103
45. CUSTOMER SERVICE....104
46. WARRANTY....104
47. DISPOSAL NOTE....104
48. EC DECLARATION OF CONFORMITY....105
49. DONNÉES TECHNIQUES....109
50. SYMBOLES ET CONSIGNES DE SÉCURITÉ SUR L'APPAREIL ET LES ACCESSOIRES....111
51. UTILISATION CONFORME ET CONSIGNES GÉNÉRALES DE SÉCURITÉ....115
52. INSTRUCTIONS POUR LES ACCESSOIRES....119
53. MISE EN PLACE DE LA SANGLE....120
54. LISTE DES COMPOSANTS....121
55. MONTAGE DE LA POIGNÉE / DES KITS....122
56. MONTAGE DÉBROUSSAILLEUSE / COUPE-BORDURE....123
57. UTILISATION DU KIT TAILLE-HAIE....126
58. UTILISATION DE L'ÉLAGUEUSE....130

59. UTILISATION DE LA RALLONGE 1M AVEC MT152E....142

60. UTILISATION DU KIT D'ÉLAGAGE INCLINABLE SUR LE MT252....143

61. DÉMARRER/ARRÊTER LA MACHINE....144
62. RAVITAILLEMENT DE LA MACHINE....146
63. TECHNIQUES DE DÉCOUPAGE....148
64. REMPLACER LE FIL DE NYLON ....150
65. PLAN DE MAINTENANCE....151
66. STOCKAGE DE LA MACHINE....154
67. GESTION DES PANNES....155
68. INFO : ACCESSOIRES OPTIONNELS (PERCHE ÉLAGUEUSE AJUSTABLE) .....157
69. SERVICE CLIENTÈLE....158
70. GARANTIE 158
71. INFORMATIONS SUR LE RECYCLAGE ....158
72. DÉCLARATION DE CONFORMITÉ CE....159
73. DATI TECNICI 163
74. SIMBOLI E DISPOSIZIONI DI SICUREZZA SULL'APPARECCHIO E SUGLI ACCESSORI....164
75. USO PRESCRITTO E DISPOSIZIONI GENERALI DI SICUREZZA ......168
76. CENNI SUGLI ACCESSORI....172
77. INDOSSARE LA CINGHIA A TRACOLLA....173
78. PANORAMICA DEI COMPONENTI....174

79. MONTAGGIO IMPUGNATURA AD ANELLO/ACCESSORI....175

80. MONTAGGIO DECESPUGLIATORE / TAGLIABORDI....176

81. UTILIZZO ACCESSORIO TAGLIASIEPI....179

82. UTILIZZO ACCESSORIO POTATORE....182

83. UTILIZZO PROLUNGA DA 1 M SU APPARECCHIO MT152E ....195

84. UTILIZZO ACCESSORIO SEGGETTO GIREVOLE SU APPARECCHIO MT252......196

85. ACCENSIONE/SPEGNIMENTO APPARECCHIO....198

86. RIFORNIMENTO APPARECCHIO ....199

87. TECNICHE DI TAGLIO....201

88. SOSTITUZIONE FILO DI NYLON....203

89. PIANO DI MANUTENZIONE....204

90. STOCCAGGIO DELL'APPARECCHIO 207

91. RISOLUZIONE DEI PROBLEMI 207

92. INFO: ACCESSORI OPZIONALI (POTATORE TELESCOPICO REGOLABILE)......209

93. SERVIZIO CLIENTI ....209

94. GARANZIA....209

95. CENNI SULLO SMALTIMENTO....210

96. DICHIARAZIONE DI CONFORMITÀ CE 210

97. DATOS TÉCNICOS....214

98. SÍMBOLOS Y DISPOSICIONES DE SEGURIDAD EN EL DISPOSITIVO Y LOS ACCESORIOS....215

99. USO PREVISTO E INSTRUCCIONES GENERALES DE SEGURIDAD......219

100. NOTAS SOBRE LOS ACCESORIOS....223

101. USAR LA CORREA PARA EL HOMBRO 224

102. VISTA GENERAL DE LOS COMPONENTES....225

100.MONTAJE DEL MANGO DE ANILLO/ACCESORIOS....226

101.MONTAJE DE LA DESBROZADORA / RECORTADORA....227

102.USO DEL ACCESORIO CORTASETOS....230

103.10. USO DEL ACCESORIO PODADOR....233

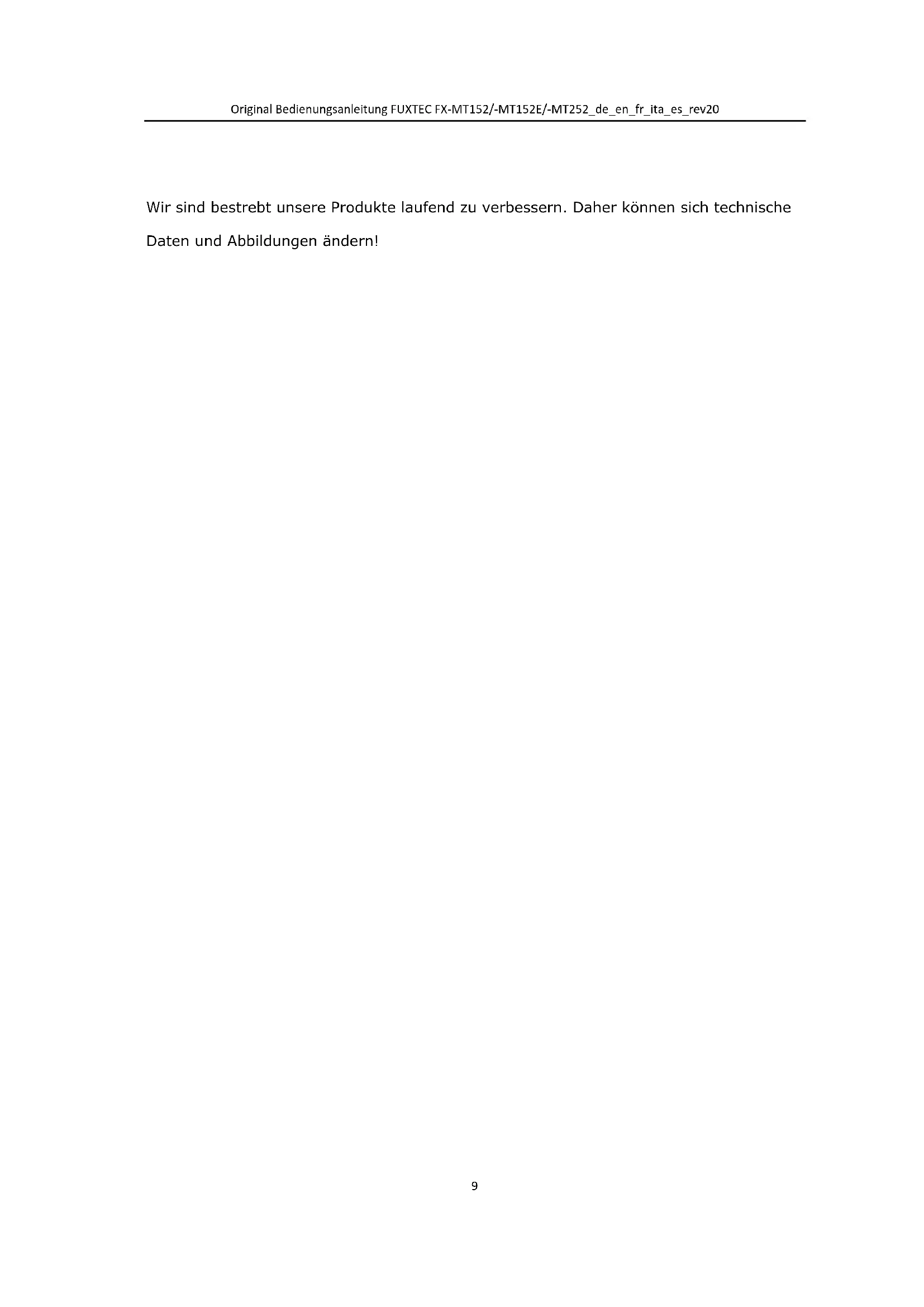

Wir sind bestrebt unsere Produkte laufend zu verbessern. Daher können sich technische Daten und Abbildungen ändern!

1. Technische Daten

Typ	FX-MT152/-MT152E/-MT252
Motor	luftgekühlt; 2-Takt
Hubraum	52cm^3
Maximale Ausgangsleistung (kW)(in der Übereinstimmung mit ISO 8893)	2.2kW / 7.500min^-1
Höchstgeschwindigkeit des Motors	9.000 min^-1
Leerlaufdrehzahl der Maschine	3.000 min^-1
Maximale Drehzahl des Spindels(Motorsense)	7.100 min^-1
Maximale Drehzahl des Spindels(Rasentrimmer)	6.600 min^-1
LPA am Bedienerplatz	99.5dB(A) (K=3dB)
Gemessen LWAnach ISO 10884	107.7dB(A) (K=3dB)
Garantiert LWA	111dB(A)
Maximale Erschütterungswerte an jedemHandgriff	9.661m/s^2 k=1.5m/s^2
Maximaler Durchmesser der Fäden	2.5mm
Durchmesser des Metallblattes	305mmx1.6mm-2T / 255mmx1.6mm-3T/ 255mmx1.6mm-4T/255mmx1.6mm-8T
Drehungsrichtung der Schnittvorrichtung	gegen dem Uhrzeigersinn (s. Marke auf dem Schild)
Anzahl des Handgriffs	1 Stücke
Trockengewicht (ohne Kraftstoff,Schneidgarnitur, Tragegurt)	7,2kg
Kraftstofftankkapazität (L)	1.2
Kraftstoffverbrauch (kg/h) (in derÜbereinstimmung mit ISO 8893)	0.89 kg
Spezifischer Kraftstoffverbrauch (g/kWh) (inder Übereinstimmung mit ISO 8893)	630 g
Heckenscheidaufsatz Klingenlänge	390mm
Heckenschneidaufsatz Arbeitswinkel	270^ - 90^
Heckenschneidaufsatz max. Dicke	19mm
Hochentasteraufsatz Schwertlänge/ -typ	12" (300mm) / AL12-44-507P
Sägekette/Kettenteilung	TT-9D-3B / Teilung 3/8"
Hochentaster max. Schneidlänge	290mm
Kapazität Öltank Kettenschmierung	150ml

2. Symbole und Sicherheitshinweise auf der Maschine und den Aufsätzen

Warnhinweise auf dem Hauptgerät Multifunktionsschneider
	WARNUNG! UNSACHGEMÄße BEDIENUNG KANN ZU ERNSTHAFTEN VERLETZUNGEN FÜHREN.
	LESEN UND VERSTEHEN SIE DIESE BEDIENUNGSANLEITUNG VOR DEM GEBRAUCH.
	IMMER AUGENSCHUTZ, OHRSCHUTZ UND MUNDSCHUTZ TRAGEN.
	TRAGEN SIE FUSSSCHUTZ.
	TRAGEN SIE HANDSCHUHE.
	BERÜHREN DES DREHENDEN BLATTES VERBOTEN, VERLETZUNGSGEFAHR!
	WARNUNG VOR UMHERFLIEGENDEN OBJEKTEN!
	WARNUNG! BRENNBARE MATERIALIEN!
	HALTEN SIE IMMER 15 METER VON ANDEREN PERSON ABSTAND!
	MAXIMALE DREHZAHL DER SPINDEL (RASENTRIMMER):6600 min ^-1
	MAXIMALE DREHZAHL DES BLATTES (MOTORSENSE):7100 min ^-1
	DER GARANTIERTE GERÄUSCHPEGEL ENTSPRICHT DEN GESETZLICHEN GERÄUSCHRICHTLINIEN.
	NICHT RAUCHEN UND OFFENE FLAMMEN AM GERÄT VERMEIDEN.
	WARNUNG:GEFAHR VOR HEISSEN BAUTEILEN!
Zusätzliche Warnhinweise für den Heckenscherenaufsatz:
	ANTRIEBSWELLE AUF GETRIEBE SORGFÄLTIG MONTIEREN.
	IMMER AUGENSCHUTZ TRAGEN!
	IMMER GEHÖRSCHUTZ TRAGEN!
Zusätzliche Warnhinweise für den Astsägenaufsatz
	IMMER AUGENSCHUTZ, OHRSCHUTZ UND KOPFSCHUTZ TRAGEN!
	IMMER SCHUTZKLEIDUNG TRAGEN!
	HALTEN SIE STETS EINEN MINDESTABSTAND VON 10M ZWISCHEN DEM GERÄT UND HOCHSPANNUNGSLEITUNGEN!
	SCHALTEN SIE DIE MASCHINE IMMER AUS UND STELLEN SIE SICHER, DASS DAS SCHNITTWERKZEUG GESTOPPT IST, BEVOR SIE ES SÄUBERN, ENTFERNEN ODER JUSTIEREN.
	WARNUNG:ABGASE DIESES PRODUKTS ENTHALTENCHEMIKALIEN DIE ZU KREBS, GEBURTSSCHÄDENUND WEITEREN SCHÄDEN FÜHREN KÖNNEN
	WARNUNG! ÄNDERN SIE NIE DIE MASCHINE.UNSACHGEMÄSSER GEBRAUCH DER MASCHINE KANN ERNSTE ODER TÖDLICHE PERSONENSCHÄDEN VERURSACHEN.

Lassen Sie diese Maschine andere nicht benutzen, es sei denn diese Personen sind gänzlich eingewiesen, haben das Maschinenhandbuch gelesen und verstanden sowie sind in der Bedienung der Maschine ausgebildet worden.

Eine längere Nutzung der Maschine setzt den Nutzer Erschütterungen aus, die zur Weißfingerkrankheit (Raynaud-Syndrom) oder zum Karpaltunnelsyndrom führen können. Dieser Zustand verringert die Fähigkeit

der Hand Temperaturen zu empfinden und zu regulieren, verursacht Taubheit und Hitzeempfindungen und kann zu Nerven- Kreislaufschäden sowie Gewebetod führen. Nicht alle Faktoren, die zur Weißfingerkrankheit führen, sind bekannt, aber kaltes Wetter, Rauchen und weitere Krankheiten, welche die Blutgefäße und den Blutkreislauf betreffen sowie große bzw. lang andauernde Belastung durch Erschütterungen werden als Faktoren in der Entstehung der Weißfingerkrankheit genannt. Beachten Sie folgendes, um das Risiko der Weißfingerkrankheit und des Karpaltunnelsyndroms zu verringern:

• Tragen Sie Handschuhe und halten Sie Ihre Hände warm.
• Machen Sie regelmäßige Pausen.

Alle oben genannten Vorkehrungen können das Risiko der Weißfingerkrankheit oder des Karpaltunnelsyndrom nicht ausschließen. Langzeit- und regelmäßigen Nutzern wird daher empfohlen, den Zustand Ihrer Hände und Finger genau zu beobachten. Suchen Sie unverzüglich einen Arzt auf, falls eines der obigen Symptome auftauchen sollte.

Das Betriebsgeräusch des Werkzeugs kann Ihr Hörvermögen schädigen. Tragen Sie eine Schalldämmung (Oropax oder Kapselgehörschutz), um es zu schützen. Langzeit- und regelmäßigen

Nutzern wird empfohlen, Ihr Hörvermögen regelmäßig zu überprüfen. Seien Sie besonders wachsam und vorsichtig, wenn Sie einen Gehörschutz tragen, da dieser Ihre Fähigkeit Warnungen (Rufe, Alarmsignale etc.) zu hören, einschränkt.

WARNUNG: Eine gewisse Lärmbelastung durch dieses Gerät ist nicht vermeidbar.

Verlegen Sie lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhezeiten und beschränken Sie die Arbeitsdauer auf das Notwendigste. Zu ihrem persönlichen Schutz und Schutz in der Nähe befindlicher Personen ist ein geeigneter Gehörschutz zu tragen.

3. Bestimmungsgemäßer Gebrauch und allgemeine

Sicherheitshinweise

Diese Maschine darf mit dem Sensenaufsatz nur zum Mähen bzw. Trimmen von Gras, Unkraut und Gestrüpp verwendet werden. Der Heckenscherenaufsatz ist ausschließlich zum Beschneiden von Hecken zu nutzen, der Astsägenaufsatz ist ausschließlich zum Entasten und Ausputzen von Baumkronen vorgesehen. Nie für andere Zwecke verwenden, da es dabei zu schweren Verletzungen kommen kann!

Korrekte Sicherheitsanweisungen müssen beachtet werden. SETZEN SIE SICH ODER ANDERE NICHT GEFAHREN AUS. Befolgen Sie diese allgemeine Sicherheitshinweise:

- Tragen Sie Immer eine Sicherheitsschutzbrille für Ihre Augen. Langes Haar muss zurück gebunden werden. Tragen Sie keine lose Kleidung oder Schmuck, die sich in beweglichen Teilen der Maschine verfangen könnten. Sichere, starke, rutschfeste Sicherheitsschuhe müssen immer getragen werden. Es wird empfohlen, dass Beine und Füße umfassend geschützt werden, um sich vor fliegenden Gegenständen während des Betriebes zu schützen.

- Prüfen Sie die gesamte Maschine auf lose Teile (Schraubenmuttern, Bolzen, Schrauben, usw.). Warten oder ersetzen Sie diese falls erforderlich, bevor Sie die Maschine verwenden. Benutzen Sie kein Zubehör mit diesem Antriebskopf, als die vom Hersteller empfohlenen. Sonst können ernste Verletzungen des Benutzers oder der umstehenden Personen sowie Beschädigungen der Maschine daraus resultieren.

- Halten Sie die Handgriffe frei von Öl und Kraftstoff.

- Benutzen Sie beim Schnitt immer korrekte Handgriffe und den Schultergurt.

- Rauchen Sie nicht beim Mischen des Kraftstoffs oder beim Füllen des Tanks.

- Mischen Sie nicht Kraftstoff in einem geschlossenen Raum oder in der Nähe von offenen Feuern. Achten Sie auf ausreichende Belüftung / Ventilation.

- Mischen und lagern Sie das Kraftstoffgemisch in einem gekennzeichneten Behälter, der nach lokalen Vorschriften für einen solchen Gebrauch zugelassen ist.

- Entfernen Sie nie die Kraftstofftankkappe, während die Maschine läuft.

- Betreiben Sie die Maschine nicht in geschlossenen Räumen oder Gebäuden. Abgase enthalten gefährliches Kohlenmonoxid.

- Versuchen Sie nicht beim Laufen und beim Tragen die Maschine einzustellen. Stellen Sie immer die Maschine auf einer ebenen, freien Oberfläche ein

- Benutzen Sie die Maschine nicht, wenn diese beschädigt ist. Entfernen Sie nie Schutzeinrichtungen der Maschine. Sonst kann es zu ernsten Verletzungen des Bedieners oder der Personen kommen, sowie weitergehende Beschädigungen der

Maschine daraus resultieren.

- Kontrollieren Sie den Bereich, der zu Schneiden ist, und entfernen Sie alle Gegenstände, die im Nylonschnittkopf oder im Schneidblatt verwickelt werden können. Entfernen Sie auch alle möglichen Gegenstände, die die Maschine beim Schnitt herumschleudern könnte.

- Lassen Sie die Maschine nie unbeaufsichtigt.

- Strecken Sie sich nicht weit vorne über. Behalten Sie ständig sicheren Stand und Balance. Lassen Sie die Maschine nicht beim Stehen auf einer Leiter oder auf irgendeiner anderen instabilen Stehposition laufen.

- Kinder dürfen keinen Zugang zu der Maschine haben. Zuschauer sollten in einem Sicherheitsabstand vom Arbeitsbereich, mindestens 15 Metern stehen.

- Halten Sie die Hände und Füße entfernt vom Nylonschneidkopf oder Metallblatt während des Arbeitsvorgangs.

- Benutzen Sie die Maschine nicht, wenn Sie müde, krank oder unter dem Einfluss von Medikamenten, Drogen oder Alkohol stehen.

- Benutzen Sie einen unbeschädigten Nylonschneidkopf. Wenn Sie gegen einen Stein oder irgendein anderes Hindernis schlagen, stoppen Sie die Maschine und überprüfen Sie den Nylonschneidkopf. Ein defekter oder unwuchtiger Nylonschneidkopf darf nie benutzt werden.

- Vor dem Start, nach dem Ausfall oder Schlag, überprüfen Sie unbedingt das Gerät und stellen Sie sicher, dass es sich in einem guten Zustand befindet.

- Achtung! Örtliche Vorschriften können die Benutzung der Maschine begrenzen.

- Halten Sie das Gerät mit dem Schneidwerkzeug immer in einem guten Zustand. Beachten Sie, nicht ordnungsgemäße Wartung, die Verwendung von nicht konformen Ersatzteilen oder Entfernung bzw. Modifikation der Sicherheitseinrichtungen können zu Schäden am Gerät und schweren Verletzungen der damit arbeitenden Person führen.

- Sichern Sie das Gerät beim Transport gut ab, um Verlust des Kraftstoffs, Schäden am Gerät und Verletzungen zu verhindern. Montieren Sie immer den Transportschutz der Schneidklinge vor dem Transportieren oder Verstauen der Maschine.

- Bei Maschinen mit einer Kupplung, kontrollieren Sie regelmäßig, dass das Schneidzubehör aufhört sich zu drehen, wenn der Motor im Leerlauf läuft.

- Kontrollieren Sie die Maschine vor jeder Benutzung auf lockere Befestigungsteile, Kraftstoffleckagen, beschädigte Teile etc. Ersetzen Sie beschädigte Teile vor weiteren Benutzungen.

- Lagern Sie die Maschine nicht in einem geschlossenen Bereich, in dem Kraftstoffdämpfe ein offenes Feuer von den Heißwasserbereitern, Öfen, usw. erreichen können. Lagern Sie die Maschine nur in einem gut gelüfteten Bereich.

- WICHTIG: Bei der Kraftstoff-Befüllung, stellen Sie sicher, dass die Maschine aus und abgekühlt ist. Tanken Sie nie, wenn die Maschine läuft oder heiß ist. Wenn Benzin verschüttet wird, wischen Sie dieses auf, bevor Sie die Maschine anlassen.

Sicherheitshinweise für Heckenschere

- DIESE HECKENSCHERE KANN ERNSTHAFTE VERLETZUNGEN VERURSACHEN! Lesen Sie sorgfältig die Anweisungen zum korrekten Umgang, zur Vorbereitung, zur Instandhaltung, zum Starten und Abstellen der Heckenschere. Machen Sie sich mit allen Stellteilen und der sachgerechten Benutzung der Heckenschere vertraut.

• Kinder dürfen die Heckenschere niemals benutzen.
  • Vorsicht vor oberirdischen Stromleitungen.
• Der Gebrauch der Heckenschere ist zu vermeiden, wenn sich Personen, vor allem Kinder, in der Nähe befinden.
• Tragen Sie geeignete Kleidung! Tragen Sie keine weite Kleidung oder Schmuck, welcher von sich bewegenden Teilen erfasst werden kann. Es wird empfohlen, feste Handschuhe, rutschfeste Schuhe und Schutzbrille zu tragen.
• Gehen Sie mit Kraftstoff sorgfältig um, er ist leicht entflammbar und die Dämpfe sind explosiv. Die folgenden Punkte sollten befolgt werden.

o Nur speziell dafür vorgesehene Behälter nutzen.
- Bei laufendem oder heißem Motor niemals den Tankverschluss entfernen oder Benzin nachfüllen. Lassen Sie vor dem Nachfüllen den Motor und die Auspuffteile abkühlen.
○ Rauchen Sie nicht.
o Tanken Sie nur im Freien.
- Lagern Sie die Heckenschere oder den Kraftstoffbehälter niemals in einem Raum in dem sich eine offene Flamme, wie z. B. in einem Warmwasseraufbereiter, befindet.
- Falls Benzin übergelaufen ist versuchen Sie nicht den Motor zu starten sondern entfernen. Sie die Benzin Rückstände vor dem Starten von der Maschine.
- Setzen Sie den Tankverschluss nach dem Befüllen immer auf und verschließen Sie ihn sicher.
- Wird der Tank entleert, sollte dies im Freien vorgenommen werden.

- Berührt die Schneideinrichtung einen Fremdkörper oder sollten sich die Betriebsgeräusche verstärken oder die Heckenschere ungewöhnlich stark vibrieren, stellen Sie den Motor ab und lassen Sie die Heckenschere zum Stillstand kommen. Ziehen Sie den Zündkerzenstecker von der Zündkerze und ergreifen Sie folgende Maßnahmen:

o auf Schäden überprüfen;
- auf lose Teile überprüfen und alle losen Teile befestigen;
- beschädigte Teile gegen gleichwertige Teile austauschen oder reparieren lassen.

- Warnung! Tragen Sie beim Gebrauch des Gerätes immer Gehör- und Augenschutz.

- Anleitung, wie die Heckenschere im Notfall stillzusetzen ist: Entriegeln Sie den Gashebel. Lassen Sie Maschine zum Leerlauf zurückkehren. Betätigen Sie den

Motorstoppschalter am Handgriff nach oben bis die Maschine stoppt. Falls diese nicht stoppen sollte im Notfall den Zündkerzenstecker ziehen. Niemals die Maschine im laufenden Zustand unbeobachtet zurücklassen.

Hinweise für den Betrieb

a) Der Motor ist stillzusetzen vor:

Reinigung oder Beseitigung einer Blockierung;

Überprüfung, Instandhaltung oder Arbeiten an der Heckenschere;

Einstellung der Arbeitsposition der Schneideinrichtung;

wenn die Heckenschere unbeaufsichtigt bleibt.

b) Stellen Sie immer sicher, dass sich die Heckenschere ordnungsgemäß in einer der vorgegebenen Arbeitspositionen befindet, bevor der Motor gestartet wird.
c) Während des Betriebes der Heckenschere ist immer sicherzustellen, dass ein sicherer Stand eingenommen wird. Tritte oder eine Leiter benutzten ist verboten.
d) Benutzen Sie die Heckenschere nicht mit einer defekten oder stark abgenutzten Schneideinrichtung.
e) Um die Brandgefahr zu vermindern, achten Sie darauf, dass der Motor und der Schalldämpfer frei von Ablagerungen, Laub oder austretendem Schmiermittel sind.
f) Stellen Sie immer sicher, dass alle Griffe und Sicherheitseinrichtungen beim Gebrauch der Heckenschere angebaut sind. Versuchen Sie niemals, eine unvollständige Heckenschere oder eine mit nicht zulässigem Umbau zu benutzen.
g) Benutzen Sie immer beide Hände bei der Nutzung des Heckenscherenaufsatzes.
h) Machen Sie sich stets vertraut mit Ihrer Umgebung und achten Sie auf mögliche Gefahren, die Sie wegen der Geräusche der Heckenschere vielleicht nicht hören können.

Hinweise zur Wartung und Lagerung

a) Wenn das Multitool zwecks Wartung, Inspektion oder Lagerung stillgesetzt wird, schalten Sie den Motor aus, ziehen Sie den Zündkerzenstecker von der Zündkerze und vergewissern Sie sich, dass alle rotierenden Teile zum Stillstand gekommen sind. Lassen Sie die Maschine abkühlen, bevor Sie diese überprüfen, einstellen usw.
b) Lagern Sie das Gerät dort, wo Benzindämpfe nicht mit offenem Feuer oder Funken in Kontakt kommen können. Lassen Sie die Heckenschere immer abkühlen, bevor Sie diese lagern.
c) Beim Transportieren oder bei der Lagerung des Gerät ist die Schneideinrichtung immer mit dem Schutz für die Schneideinrichtung abzudecken.

4. Hinweise für Zubehörteile

- Stellen Sie sicher, dass Ihr Produkt nur mit originalen Zubehörteilen ausgestattet wird. Verwenden Sie dafür ausschließlich Originalteile, welche vom Hersteller vorgeschrieben sind. Der Gebrauch aller anderen Zusatzgeräte oder Zubehörteile kann Verletzungen der Benutzer und Beschädigen von Maschine verursachen.

- Säubern Sie die Maschine vollständig, besonders den Kraftstofftank und den Luftfilter. Nach Benutzung des Gerätes sind sämtliche Kraftstoffe zu entfernen.

- Wenn Sie sich als Zuschauer einem Benutzer der Maschine nähern, wecken Sie sorgfältig seine Aufmerksamkeit und bestätigen Sie, dass der Benutzer die Maschine stoppt. Bitte den Benutzer nicht aufschrecken oder ablenken, sonst könnten Sie eine unsichere Situation verursachen.

- Berühren Sie nie den Nylonschneidkopf oder Metallblatt, wenn die Maschine läuft. Wenn es notwendig ist, den Schutz oder das Schnittwerkzeug zu ersetzen, seien Sie sicher, dass die Maschine und die Schnittwerkzeuge zum Stillstand gekommen sind.

• Die Maschine muss AUS sein, bevor Sie den Arbeitsbereich der Maschine wechseln.

- Beim Anlassen oder beim Betrieb der Maschine, berühren Sie nie heiße Teile wie den Auspuff, die Zündkabel oder die Zündkerze.

- Nachdem die Maschine gestoppt ist, ist der Auspuff noch heiß. Legen Sie nie die Maschine in Nähe von feuergefährlichen Materialien (trockenes Gras, brennbare Gase oder brennbare Flüssigkeiten usw.) ab.

- Achten Sie besonders darauf, dass beim Betrieb im Regen oder gleich nach dem Regen der Boden glatt sein kann.

- Wenn Sie zu Boden gleiten oder fallen, lassen Sie den Gashebel sofort los.

- Achten Sie darauf, dass Sie die Maschine nicht fallen lassen oder gegen Hindernisse schlagen.

- Bevor die Maschine zu justieren oder zu reparieren ist, seien Sie sicher, dass die Maschine gestoppt und der Zündkerzenstecker abgezogen ist.

- Vor dem Entfernen von Blockierungen stoppen Sie die Maschine und ziehen Sie den Zündkerzenstecker ab.

- Wenn die Maschine für längere Zeit eingelagert werden soll, lassen Sie den Kraftstoff aus dem Kraftstofftank und dem Vergaser ab, säubern Sie die Teile, stellen Sie die Maschine auf einen sicheren Platz und versichern Sie sich, dass die Maschine völlig abgekühlt ist.

- Führen Sie ständige Kontrollen für einen sicheren und leistungsfähigen Betrieb der Maschine durch.

- Halten Sie die Maschine von Feuer oder von Funken fern.

- Seien Sie vorsichtig beim Gebrauch. Es bestehen Gefahren durch Rückschlag und Rückstoß.

- Lassen Sie extreme Vorsicht walten bei der Benutzung dieser Maschine mit dem

Schneidmesser. Ein Schneidmesser-Rückschlag ist eine Reaktion, die sich ereignen kann, wenn das rotierende Schneidmesser auf einen Gegenstand trifft, der nicht geschnitten werden kann. Dieser Kontakt veranlasst das Schneidmesser für einen Augenblick zu stoppen und dann plötzlich von dem getroffenen Gegenstand mit beschleunigter Kraft abzustoßen. Diese Rückschlag-Reaktion kann heftig genug sein, dass der Bediener die Kontrolle über die Maschine verliert. Ein Schneidmesser-Rückschlag, kann ohne Vorwarnung erfolgen, wenn das Schneidmesser auf ein Hindernis stößt, blockiert wird oder festläuft. Dies ist eher in Bereichen wahrscheinlich, in denen es schwierig ist, das Material das geschnitten werden soll zu überblicken. Für ein leichtes und sicheres Schneiden, gehen Sie das Unkraut, das geschnitten werden soll, von Ihrer rechten zur linken Seite an. In dem Fall, dass ein Gegenstand oder Holzstock unerwartet getroffen wird, kann dies einen Schneidmesser-Rückschlag vermindern.

5. Anlegen des Schultergurtes

Tragegurt einstellen

Schulterriemen

• Legen Sie Ihren Schulterriemen über eine Schulter an
• Stellen Sie (bei angebautem Aufsatz) die Riemenlänge so ein, dass der Federhaken auf der Höhe Ihrer rechten Hüfte ist

Tragen Sie den Gurt niemals diagonal über Schulter und Brust sondern nur auf eine Schulter, dadurch können Sie in Gefahr das Gerät schnell vom Körper entfernen.

6. Bauteilübersicht

1. Auspuff
2. Seilzugstarter
3. Tankdeckel
4. Luftfilter
5. Zündkerze
6. Gashebel
7. Gashebelsperre*
8. Start-/ Stopp Schalter
9. Rundumgriff
10. Verbindungsstück
11. Astsägenaufsatz
12. Kettenschutz
13. 3-Zahn Metallmesser
14. Schutzschild
15. Schneidmesser
16. Nylonfadenkopf
17. Heckenscherenaufsatz
18. Messerschutz
19. Schultergurt
20. 1m Verlängerung
21. Schwenkbarer Astsägenaufsatz

*7 Gashebelssperre verhindert eine zufällige Beschleunigung des Motors. Der Gashebel kann nur gedrückt werden, wenn die Gashebelsperre gedrückt ist.

Nur bei MT152E:
Nur bei MT252:

20

7. Montage des Rundumgriffs / der Aufsätze

Anbau des Handgriffs

Der Handgriff muss vor Benutzung montiert werden.

Zur korrekten Montage folgen Sie den nachfolgenden Abbildungen.

Montage des Rundumgriffes

• Es gibt vier Löcher für die Montage des Rundumgriffs
• Nehmen Sie den Rundumgriff.
• Gleichen Sie die Position der Löcher an.
• Führen Sie die Schrauben in die Löcher und drehen Sie sie ein, bis Sie Widerstand spüren.
  • Ziehen Sie die Schrauben gut an.

Montage der Aufsätze

1). Die Antriebsachse an die Hauptwelle anlegen, so dass das Loch der Achse dem Sperrbolzen des Verbindungsstücks ausgerichtet ist.

2). Den Sperrbolzen betätigen, und die Antriebsachse in die Hauptwelle einführen. Den Sperrbolzen loslassen und sicherstellen, das der Sperrbolzen in das Loch einrastet.

3). Die Flügelschraube im Uhrzeigersinn drehen, um die Verbindung zu sichern.

Ein Metallblatt mit 3 Zähnen wird mit der Maschine ausgeliefert. Dieses wird für Ausschnitt von Büschen und Unkräuter benutzt. Der Gebrauch des Sägeblatts mit dieser Maschine wird verboten.

WARNUNG

Schneiden Sie nicht mit stumpfem, gerissenem oder beschädigtem Metallblatt. Vor dem Arbeiten, kontrollieren Sie die Fläche auf Hindernisse wie Steine, Metallstangen oder sonstigen Gegenständen. Wenn diese nicht entfernt werden können, kennzeichnen Sie diese Position, damit eine Kollision mit dem Blatt vermieden wird. Leitungen können sich auf dem Blattkopf und -klappe verfangen oder in die Luft gewirbelt werden.

WARNUNG

Benutzen Sie den Schultergurt ständig. Justieren und fixieren Sie den Gurt und Gurtklemmplatte an der Maschine so, dass die Maschine einige cm über Boden hängt. Der Ausschnittkopf und das Schutzschild sollten in allen Richtungen waagerecht ausgerichtet sein. Spannen Sie die Maschinen auf der rechten Seite Ihres Körpers vor.

WARNUNG

Benutzen Sie die Motorsense nicht für den Ausschnitt von Bäumen.

WARNUNG

Zusätzlich tragen Sie Kopf-, Augen-, Gesichts- und Gehörschutz sowie Sicherheitsschuhe. Tragen Sie nicht Ringe und Schmuck oder löse, baumelnde Kleidung, die sich in der Maschine verfangen könnten. Tragen Sie keine Fußbekleidung mit ungeschützten Zehen und arbeiten nicht barfüßig oder ohne Beinschutz. In bestimmten Situationen müssen Sie Kopfschutz tragen.

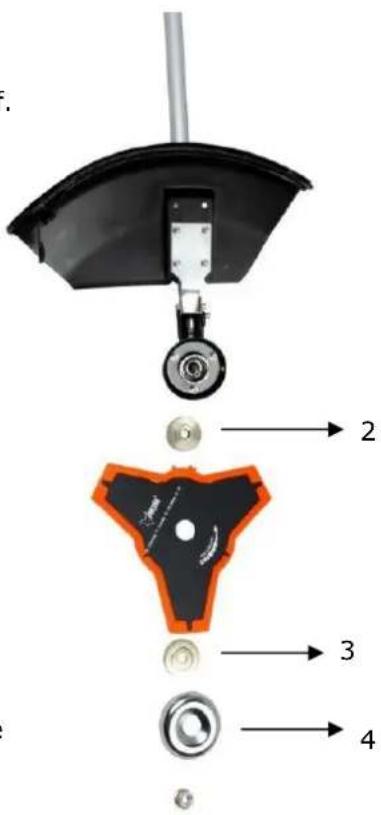

Installation des Schutzschildes

Installieren Sie das Schutzschild auf dem Antriebswellenrohr gegen das Getriebegehäuse. Ziehen Sie die Halterung des Schutzes so fest an, dass sich der Messerschutz im Betrieb nicht bewegt oder herunter schieben lässt.

1. Legen Sie den Schlüssel (1) in das Loch an Getriebekopf.

2. Entfernen Sie die Mutter, die Abdeckung (4) und die obere Abstandsscheibe (3) von der Getriebewelle

3. Legen Sie das Metallblatt auf die unteren Abstandsscheibe (2). Sicherstellen, dass die markierte Seite der Schneideklinge Kontakt mit der Scheibe (2) hat.

4. Schieben Sie die obere Abstandsscheibe (3) über die Getriebewelle auf das Metallblatt. Achten Sie darauf, die obere Seite der Schneidklinge Kontakt mit den Abstandsscheibe (3) hat.

5. Setzen Sie die Abdeckung (4) auf und schrauben Sie die Überwurfmutter fest mit verriegeltem Getriebekopf (siehe Punkt 1)

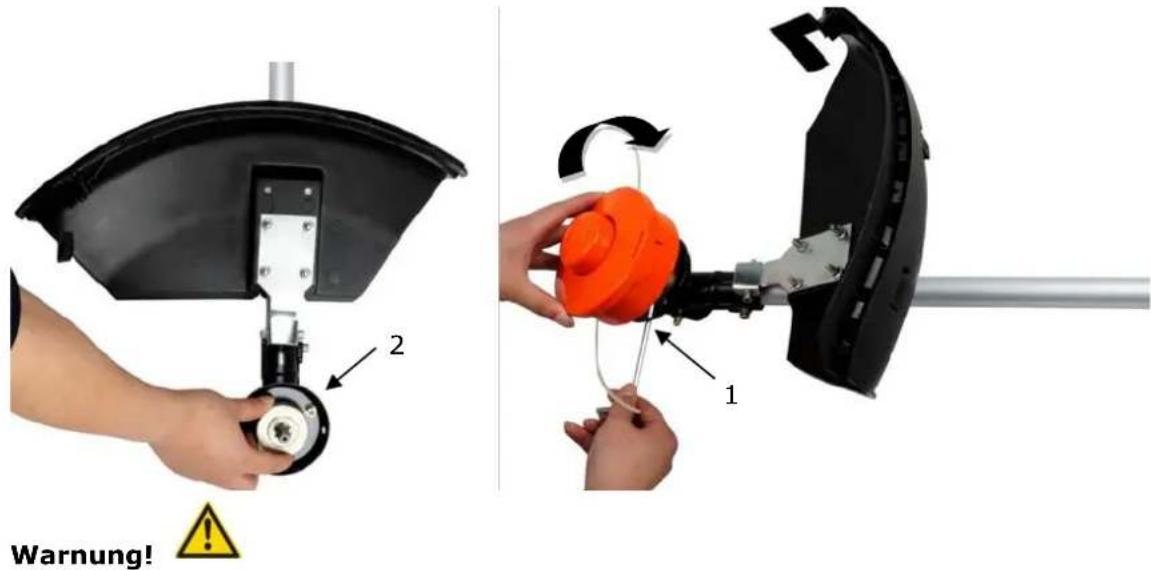

Stecken Sie den Schlüssel (1) in das Loch des Getriebekopfes, so dass die Getriebewelle gesperrt ist. Schrauben Sie die Mutter ab und entfernen Sie diese. Da es sich um eine Sicherheitsmutter handelt, bitte darauf achten, dass hier ein Linksgewinde vorhanden ist

Schritt 2:

montieren Sie die Abdeckung (2), installieren Sie die Fadenspule auf die Getriebewelle. Und dann ziehen Sie diesen von Hand fest.

Stellen Sie sicher, dass alle Komponenten richtig montiert und zusammengebaut sind, und dass alle Schrauben festgezogen sind.

9. Verwendung des Heckenscherenaufsatzes

Transport des Heckenschneiders

Warnung!

Tragen oder transportieren Sie Ihr Gerät niemals bei laufenden Klingen, um Verletzungsgefahr zu vermeiden.

Tragen Sie es immer nur in horizontaler Lage. Greifen Sie die Stange so, dass das Gerät horizontal ausbalanciert ist. Halten Sie den heißen Auspufftopf weg von Ihrem Körper und den Schneideaufsatz hinter Ihnen.

Schalten Sie den Motor stets aus und platzieren den Messerschutz über den Klingen, bevor Sie das Werkzeug über längere Strecken transportieren. Sichern Sie es beim Transport in einem Fahrzeug entsprechend, um ein Umkippen, Auslaufen des Treibstoffs und Schäden am Gerät zu verhindern.

Bei Maschinen mit verstellbarer Stange: Stellen Sie sicher, dass diese in gesicherter Position ist.

Warnung!

Bedienen Sie Ihr Werkzeug niemals mit nur einer Hand. Der dadurch entstandene Kontrollverlust kann zu ernsthaften oder tödlichen Verletzungen führen. Halten Sie Hände und Füße fern vom Schneidewerkzeug, um Verletzungsgefahr zu vermeiden. Berühren Sie niemals ein laufendes Schneidewerkzeug mit einem Ihrer Körperteile.

Warnung!

Beugen Sie sich nicht zu weit vor. Halten Sie stets Ihr Gleichgewicht und einen sicheren Stand. Besondere Vorsicht ist bei Rutschgefahr (nassem Grund, Schnee) und schwierigem, überwuchertem Gelände geboten. Achten Sie auf versteckte Hindernisse wie Baumstümpfe, Wurzeln und Pfützen, um nicht zu stolpern. Entfernen Sie abgefallene Zweige, Gestrüpp und Schnittgut. Seien Sie äußerst vorsichtig, wenn Sie auf abschüssigem oder unebenem Gelände arbeiten. Arbeiten Sie niemals auf einer Leiter, einem Baumast oder einem anderen unsicheren Untergrund. Heben Sie das Werkzeug dabei niemals über die Schulterhöhe.

Warnung!

Die Werkzeugklingen laufen kurze Zeit nach dem Loslassen des Gashebels weiter (Schwungradeffekt). Die Beschleunigung des Motors, während die Klingen blockiert sind, verursacht ein Weiterrutschen der Kupplung. Dies kann zu Überhitzung und Schäden an

wichtigen Komponenten (u.a. Kupplung, Gehäusekomponente aus Polymer) führen. Diese können wiederum zu Verletzungsgefahr wegen laufender Klingen trotz Leerlaufeinstellung führen.

Bei Maschinen mit verstellbarer Stange: Setzen Sie die Stange vorsichtig in die gewünschte Arbeitsposition. Berühren Sie die Klingen nicht, um Verletzungen zu vermeiden. Nehmen Sie die Umstellungen nur vor, wenn die Klingen stillstehen.

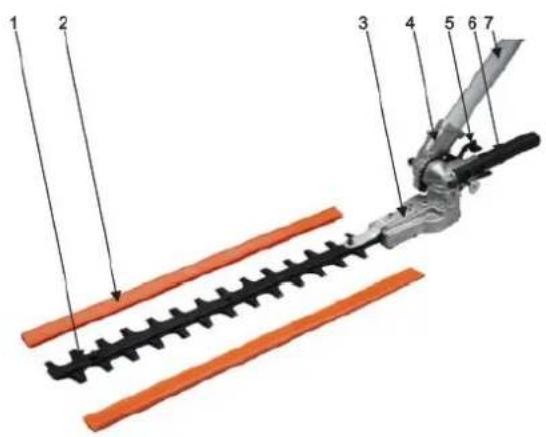

1 Schneideklingen
2 Klingenschutz
3 Klingengetriebe
4 Sperre
5 Winkelantrieb
6 Stellhebel
7 Antriebsachsenrohr

Stahlklingen für das Schneiden von Hecken und Gestrüpp

1. Klingenschutz

Schützt die Schneideschiene wenn das Werkzeug nicht benutzt wird

1. Klingengetriebe

Wandelt die Drehung des Winkelantriebs in die Hin- und Herbewegungen der

Schneideklingen um

1. Sperre

Hält die Schneideschiene in der gewünschten Position

1. Winkelantrieb

Überträgt die Drehbewegung der Antriebsachse auf das Klingengetriebe

1. Stellhebel

Stellt die Schneideschiene in den gewünschten Winkel

1. Antriebsachsenrohr (Baum)

Umgibt und schützt die Antriebsachse zwischen der Kupplungsmuffe und dem Getriebe.

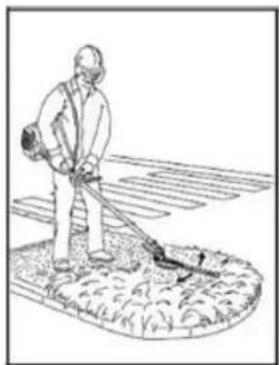

Allgemein

Neben dem vorgesehen Einsatz zum Schneiden von Hecken in der Höhe kann der Heckenschneider kann auch auf dem Boden eingesetzt werden. Da ihre Klingen wie ein Mäher arbeiten, ist sie ideal für das Schneiden von Unterwuchs, Dickicht, Schilf, Wildwuchs und stärkeren Gräsern. Der Heckenschneider ist besonders für belebte Orte wie Verkehrsinseln oder Parks geeignet, da das Schnittgut nicht von den

Klingen herumgeschleudert wird.

Vorbereitung

Tragen Sie stets den Tragegurt.

Werfen Sie das Schnittgut nicht in den Abfalleimer. Es kann kompostiert werden.

Schneidetechnik

Die Arbeitshaltung und -methode ist genau die gleiche wie beim Freischneider. Die Schneideschiene wird knapp über dem Boden hin und her bewegt.

Verstellung des Schnittwinkels vom Heckenscherenaufsatz

1 2 3

Schneidewinkel einstellen: Lösen Sie die Sperre (1), ziehen gleichzeitig Sie die beiden Entriegelungshebel (2) und drehen Sie die Messerstellung über den Stellhebel (3) in den gewünschten Winkel.

Stellen Sie sicher, dass die Sperre (1) stets eingerastet ist.

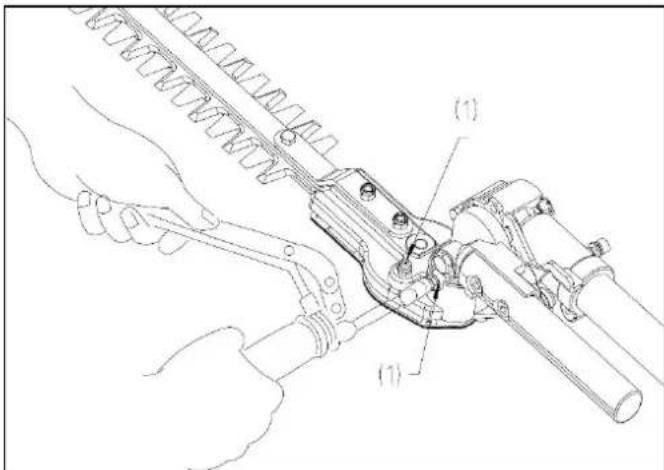

Wartung des Aufsatzes:

Füllen Sie alle 25 Betriebsstunden 20 Gramm Fett/Schmiermittel nach.

Benutzen Sie eine Fettpresse um das Schmiermittel an den Nippeln (1) einzupressen.

10. Verwendung des Astsägenaufsatzes

Transport des Werkzeugs

Warnung!

Tragen Sie es immer nur in horizontaler Lage. Greifen Sie die Stange so, dass das Gerät horizontal ausbalanciert ist. Halten Sie den heißen Auspufftopf weg von Ihrem Körper und den Schneideaufsatz hinter Ihnen. Unbeabsichtigtes Beschleunigen des Motors kann zum Rotieren der Sägekette und zu ernsthaften Verletzungen führen. Schalten Sie den Motor stets ab und streifen Sie den Schienenschutz über den Schneideaufsatz bevor Sie das Werkzeug über längere Strecken transportieren. Sichern Sie es beim Transport in einem Fahrzeug entsprechend, um ein Umkippen, Auslaufen des Treibstoffs und Schäden am Gerät zu verhindern.

Hauptbestandteile und Steuerungselemente

1 = Sägekette
2 = Führungsschiene
3 = Öltank
4 = Öltank-Deckel
5 = Antriebsachse
6 = Kettenradabdeckung
7 = Kettenschutz
8 = Kettenrad
9 = Kettenspanner

1. Sägekette: Eine Kette aus Messern, Befestigungsbändern und dynamischen Gliedern
2. Führungsschiene: Hält und führt die Sägekette
3. Öltank: Öltank zum Schmieren der Kette
4. Öltank-Deckel: Verschließt den Öltank
5. Antriebsachse: Verbindungselement zwischen dem Motor und Getriebekasten
6. Kettenradabdeckung: Deckt das Kettenrad ab
7. Kettenschutz (Schutzmantel): Schützt die Kette während das Gerät außer Betrieb ist und während des Transports und der Lagerung
8. Kettenrad: Zahnrad, das die Sägekette bewegt
9. Kettenspanner: Sorgt für die genaue Einstellbarkeit der Kettenspannung

Vor dem Starten

Nehmen Sie den Schutz von der Kette ab und inspizieren Sie die Kettensäge auf guten Betriebszustand (siehe Wartung und Schärfung der Sägekette auf S.33).

Prüfen Sie vor dem Starten Ihren Motor stets auf guten Zustand, insbesondere den Gashebel, die Gashebelsperre, den Ausschaltknopf und den Werkzeugaufsatz. Der Gashebel muss frei beweglich sein und stets in die Leerlaufposition zurückspringen. Versuchen Sie niemals, die Steuerungs- oder Sicherheitsapparate zu modifizieren.

Gebrauchen Sie niemals ein beschädigtes, schlecht eingestelltes oder gewartetes bzw. nicht vollständig und sicher montiertes Gerät.

Halten Sie die Griffe stets sauber und trocken. Für eine sichere Handhabung und die nötige Kontrolle über Ihr Gerät ist es besonders wichtig, sie vor Feuchtigkeit, Ruß, Ölen, Fetten oder Harzen zu schützen.

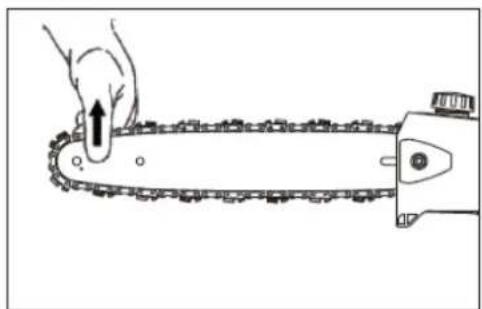

Die richtige Kettenspannung ist äußerst wichtig. Der Spannvorgang in diesem Handbuch auf S.28f. muss befolgt werden, um unsachgemäßes Spannen zu vermeiden. Stellen Sie sicher, dass die Sechskantbolzen für die Kettenradabdeckung anschließend fest angezogen werden. Überprüfen Sie die Kettenspannung noch einmal nach dem Anziehen der Bolzen.

Beginnen Sie niemals die Arbeit mit unbefestigter Kettenradabdeckung. Stellen Sie vor der Arbeit den Tragegurt und Handgriff auf Ihre Größe ein.

Platzieren Sie die Säge auf festem Boden oder anderer fester Oberfläche im Freien, oder wie auf dem Bild gezeigt. Halten Sie einen sicheren Stand und Ihr Gleichgewicht.

Stellen Sie sicher, dass sich nichts in der Nähe der

Führungsschiene und der Sägekette befindet, um die Verletzungsgefahr zu verringern. Befestigen Sie das Werkzeug an den Haken Ihres Tragegurts, wenn sich der Motor im Leerlauf befindet (siehe entsprechenden Abschnitt).

Wichtige Hinweise

Die richtige Kettenspannung ist stets sehr wichtig. Überprüfen Sie sie regelmäßig (jedesmal wenn die Kettensäge ausgeschaltet ist). Wenn die Kette während des Schneidens lose wird, schalten Sie den Motor ab, um sie zu befestigen. Tun Sie dies niemals bei laufendem Motor.

Während des Betriebs

Das Werkzeug halten und steuern

Halten Sie während des Betriebs das Gerät stets mit beiden Händen an den Handgriffen fest. Schließen Sie Ihre Finger und Daumen um die Griffe.

Platzieren Sie Ihre linke auf den vorderen und Ihre rechte Hand auf den hinteren Griff an den Gashebel. Das gilt auch für Linkshänder.

Halten Sie Ihre Hände stets in dieser Position, um Ihre Säge stets unter Kontrolle zu halten.

Versuchen Sie niemals, Ihr Werkzeug einhändig zu bedienen. Der Verlust der Kontrolle über Ihr Werkzeug kann zu ernsthaften oder tödlichen Verletzungen führen.

Halten Sie stets Ihr Gleichgewicht und einen sicheren Stand, um die Kontrolle über Ihrer Kettensäge zu behalten. Arbeiten Sie niemals auf einer Leiter, einem Baumast oder anderen unsicheren Untergründen. Heben Sie das Gerät dabei niemals über die Schulterhöhe. Beugen Sie sich nicht zu weit vor. Benutzen Sie eine Hebebühne für die Arbeit auf einer Höhe von über 4,5 Meter.

Besondere Vorsicht ist bei Rutschgefahr (nassem Grund, Schnee) und auf schwierigem, überwuchertem Gelände, geboten. Achten Sie auf versteckte Hindernisse wie Baumstümpfe, Wurzeln und Pfützen, um nicht zu stolpern. Entfernen Sie abgefallene Zweige, Gestrüpp und Schnittgut. Seien Sie äußerst vorsichtig, wenn Sie auf abschüssigem oder unebenem Gelände arbeiten.

Seien Sie äußerst Vorsichtig bei Nässe und Frost (Regen, Schnee, Eis). Unterbrechen Sie die Arbeit bei Wind, Sturm oder heftigem Regenfall.

Bedienungshinweise

Warnung!

Halten Sie Hände und Füße fern vom Schneidewerkzeug, um Verletzungsgefahr zu vermeiden. Berühren Sie niemals ein laufendes Schneidewerkzeug mit einem Ihrer Körperteile.

Die Sägekette läuft kurz weiter, nachdem Sie den Gashebel loslassen (Massenträgheit).

Die Beschleunigung des Motors während die Klingen blockiert sind verursacht ein Weiterrutschen der Kupplung. Dies kann zu Überhitzung und Schäden an wichtigen Komponenten (u.a. Kupplung, Gehäusekomponente aus Polymer) führen. Diese können wiederum zu Verletzungsgefahr wegen laufender Klingen trotz Leerlaufeinstellung führen.

Falls die Kette verklebt ist, schalten Sie vor dem Säubern stets den Motor ab und stellen sicher, dass die Kette stillsteht.

Stellen Sie sicher, dass die Sägekette nicht in Kontakt mit Fremdkörpern wie Steinen, Zäunen, Nägeln o.ä. kommt. Diese Objekte könnten weggeschleudert werden und den Anwender oder Passanten verletzen oder die Sägekette beschädigen.

Befreien Sie den Arbeitsbereich vor dem Schneiden von störendem Geäst und Unterholz. Schaffen Sie anschließend einen Rückzugsbereich, fern der Stelle, auf die abgeschnittene Äste fallen können, und entfernen dort alle Hindernisse. Halten Sie den Arbeitsbereich frei, entfernen Sie die abgeschnittenen Äste sofort. Platzieren Sie alle andere Werkzeuge und Geräte in sicherem Abstand von den zu schneidenden Ästen, aber nicht im Rückzugsbereich.

Beobachten Sie stets den Zustand des Baumes. Suchen Sie nach Fäulnis und Verwesung in den Wurzeln und Ästen. Wenn diese innen verfault sind, können sie während des Schneidens unerwartet wegbrechen und herunterfallen. Halten Sie auch nach angebrochenen und toten Ästen Ausschau, die sich durch die Erschütterung lösen und auf Sie herabfallen könnten. Bei sehr dicken oder schweren Ästen machen Sie zunächst einen kleinen Einschnitt unterhalb des Astes, bevor Sie von oben nach unten arbeiten, um ein Abbrechen zu verhindern.

Um schwere oder tödliche Verletzungen durch herabfallende Objekte zu reduzieren, schneiden Sie niemals senkrecht über Ihrem Körper. Halten Sie die Kettensäge in einem Winkel von nicht mehr als 60° von der Horizontale (siehe Abbildung). Objekte können in unerwarteten Richtungen fallen. Stellen Sie sich niemals direkt unter den Ast, den Sie schneiden.

Achten Sie auf fallendes Geäst! Gehen Sie sofort zur Seite und halten Sie einen ausreichenden Abstand von dem fallenden Holz, sobald ein geschnittener Ast anfängt abzubrechen.

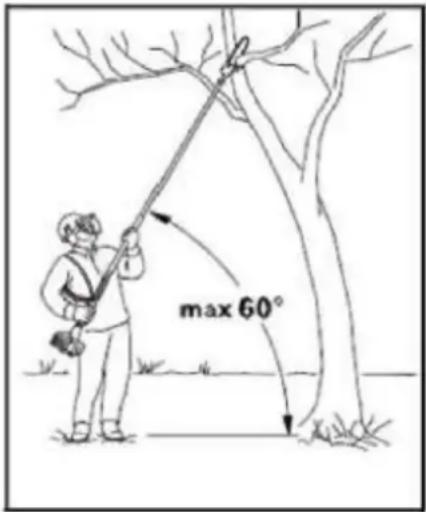

max 60°

Ziehen Sie das Gerät stets bei laufender Kette aus dem Schnittspalt heraus, um ein Einklemmen der Säge zu verhindern. Üben Sie keinen Druck aus, wenn Sie an das Ende eines Sägevorgangs kommen. Dieser kann zu einem unkontrollierten Herausspringen der Führungsschiene und der laufenden Sägekette aus dem Schnittspalt führen, die wiederum andere Objekte treffen können.

Falls die Führungsschiene in einem Ast eingeklemmt ist, so dass sich die Kette nicht weiter bewegen kann, schalten Sie die Säge ab und bewegen Sie vorsichtig den Ast, um die Spalte zu öffnen und die Schiene herauszulösen.

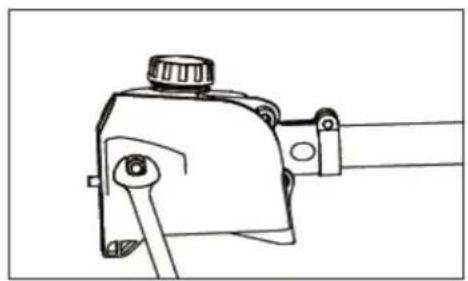

Montage der Führungsschiene und Sägekette

Warnung! Stellen Sie die Führungsschiene und Kette nur bei nicht laufendem Motor ein.

1 Lösen Sie die Mutter und nehmen Sie die Kettenradabdeckung ab.

2 Drehen Sie die Spannschraube (1) im Uhrzeigersinn bis die Spannmutter (2) links anschlägt.

Die Kette ist sehr scharf. Tragen Sie Arbeitshandschuhe, um sich nicht daran zu schneiden.

3 Legen Sie die Kette auf die Führungsschiene und fangen Sie dabei an der Schienenspitze/Schwertspitze an.

4 Setzen Sie die Führungsschiene in den Ansatzbolzen ein. Stecken Sie den Stift am Spanner in das Loch (4) und legen Sie die Kette gleichzeitig auf das Kettenrad auf.

5 Bauen Sie die Kettenradabdeckung wieder an und drehen Sie die Mutter mit der Hand fest ein.

6 Drehen Sie nun die Spannschraube (1) im Uhrzeigersinn bis die Kette an der Schienenunterseite nur noch minimal hängt und die Angel der Kettenglieder in der Laufrille der Schiene liegen.

Spannen der Sägekette

Spannung während der Schneidearbeit wiederherstellen:

• Motor abschalten und die Mutter etwas lösen.
• Schienenspitze nach oben halten.
- Nehmen Sie einen Schraubenzieher, um die Spannschraube (1) im Uhrzeigersinn anzuziehen, bis die Kette wieder eng an der

Schienenunterseite anliegt.

• Ziehen Sie die Mutter wieder gut an.

Eine neue Kette muss öfter wieder gespannt werden als eine ältere. Überprüfen Sie die Kettenspannung regelmäßig (siehe Abschnitt „Betriebsanleitung / Während des Betriebs“)

Überprüfung der Kettenspannung

• Überprüfen Sie die Kettenspannung.
  • Schalten Sie den Motor ab.
• Tragen Sie Arbeitshandschuhe zum Schutz Ihrer Hände.
• Die Kette muss eng an der Schienenunterseite liegen und gleichzeitig muss sie mit der Hand entlang der Schiene zu bewegen sein.
• Spannen Sie die Kette bei Bedarf nach.

Schmierung der Sägekette

Bitte benutzen Sie für eine automatische und zuverlässige Schmierung der Kette und Führungsschiene nur hochwertiges und umweltverträgliches Schmieröl mit einem Haftzusatz.

Der Wartungsbedarf hängt von der Schmierölqualität ab. Es ist daher wichtig, nur ausgewiesenes Kettenschmieröl zu benutzen.

Füllen Sie alle 25 Betriebsstunden 20 Gramm Fett/Schmiermittel nach.

Wenn kein Kettenschmieröl verfügbar ist, können Sie im Notfall ein HD-Einbereichs- oder Mehrbereichsmotoröl mit einer der Außentemperatur angemessenen Viskosität nehmen.

Benutzen Sie kein Altöl!

Medizinische Untersuchungen haben gezeigt, dass der Kontakt mit Altöl zu Hautkrebs führen kann. Darüber hinaus ist Altöl umweltschädlich!

Altöl besitzt nicht mehr die notwendigen Schmiereigenschaften und ist für das Schmieren der Kette ungeeignet.

Öl für die Kette einfüllen

• Überprüfen Sie den Ölpegel regelmäßig während der Arbeit. Lassen Sie ihn niemals leer werden!
• Säubern Sie den Tankdeckel und seine Umgebung, so dass kein Schmutz in den Tank fällt.
• Stellen Sie das Gerät so hin, dass der Tankdeckel nach oben zeigt.

Falls der Ölpegel im Tank nicht zurückgeht, kann es ein Problem in der Ölzufuhr geben: Überprüfen Sie die Schmierzustand der Kette, säubern Sie die Ölleitungen und kontaktieren Sie bei Bedarf Ihren Händler.

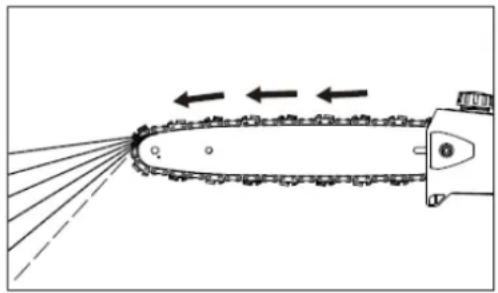

Überprüfung der Kettenschmierung

Die Kettensäge muss stets eine kleine Menge von Öl von sich schleudern.

- Überprüfen Sie vor der Arbeit stets die Schmierung der Kette und den Ölpegel im Tank.

Gebrauchen Sie Ihre Säge niemals ohne Schmieröl. Wenn die Kette austrocknet, wird das gesamte Schneidewerkzeug in kurzer Zeit dauerhaft beschädigt sein.

Jede neue Kette muss für 2 bis 3 Minuten eingefahren werden. Überprüfen Sie danach die Kettenspannung und stellen sie bei Bedarf ein (siehe Abschnitt „Überprüfung der Kettenspannung“).

Nutzung des Astsägenaufsatzes

Vorbereitung

• Tragen Sie geeignete Schutzbekleidung und -ausrüstung – siehe „Sicherheitshinweise“
• Starten Sie den Motor
• Legen Sie den Schulterriemen an

Werfen Sie das Schnittgut nicht in den Haushaltsmüll, es kann kompostiert werden! Stehen Sie niemals unter dem Ast, den Sie absägen. Achten Sie auf fallende Zweige und Äste. Beachten Sie, dass diese Sie auch nach dem Aufprall treffen könnten.

Arbeitsablauf beim Schneiden

Schneiden Sie stets die unteren Zweige erst, damit sie frei herabfallen können.

Schneiden Sie dicke Äste in kleinen, kontrollierbaren Portionen.

Arbeitshaltung

Halten Sie den Rundumgriff mit Ihrer linken Hand und mit der rechten Hand den Gasgriff. Ihr linker Arm sollte dabei in einer der für Sie bequemsten Position ausgestreckt sein.

Die Achse sollte stets in einem Winkel von höchstens 60° gehalten werden!

Die angenehmste Arbeitsposition haben Sie mit dem Werkzeug im 60°-Winkel, aber kleinere Winkel sind je nach Situation ebenfalls möglich.

Querschneiden

Um das Einklemmen der Führungsschiene im Schnittspalt zu vermeiden, platzieren Sie das Werkzeug mit dem Haken gegen den Ast und führen anschließend den Querschnitt von oben nach unten durch.

Der Entlastungsschnitt

Um ein Absplittern der Borke bei dicken Ästen zu vermeiden, beginnen Sie stets mit einem Entlastungsschnitt (1) auf der unteren Seite des Astes.

• Hierzu führen Sie die Säge in einem Bogen durch die Unterseite des Astes (siehe Abbildung).
• Setzen Sie danach den Haken gegen den Ast und führen den Querschnitt durch (2).

Dicke Äste bündig schneiden

Bei einem Astdurchmesser von über 10 cm schneiden Sie ihn erst mit einem Entlastungs- und Querschnitt (3) in einer Distanz (A) von etwa 20 cm vom eigentlichen Ziel.

- Danach können Sie den Ast bündig schneiden (4), durch einen Entlastungs- und anschließenden Querschnitt.

A 4 3

Über Hindernissen schneiden

Die große Reichweite erlaubt das Schneiden von Zweigen und Ästen, die über Hindernissen wie Flüssen oder Teichen hängen.

Der Winkel des Werkzeugs hängt dabei auf die Position der Zweige und Äste ab.

Reaktive Kräfte

Reaktive Kräfte kommen während des Betriebs der Sägekette vor. Dabei wirken die Kräfte, die auf das Holz angewendet sollen, gegen den Anwender. Sie treten ein, wenn die laufende Kette in Kontakt mit einem festen Objekt wie ein Ast kommt oder eingeklemmt wird. Diese Kräfte können zu einem Kontrollverlust und Verletzungen daraus führen. Das Verständnis der Entstehung dieser Kräfte kann Ihnen dabei helfen, die Schrecksekunde und den Kontrollverlust zu vermeiden.

Diese Säge ist so gestaltet, dass sich die Rückschlageffekte nicht so stark bemerkbar machen wie bei herkömmlichen Kettensägen.

Behalten Sie trotzdem stets einen festen Griff und einen guten Stand, um im Zweifelsfall die Kontrolle über das Werkzeug zu behalten.

Die häufigsten Effekte sind:

• Rückschlag,
• Rückstoß,
• Rückzug.

Rückschlag

Der Rückschlag kann eintreten, wenn die laufende Sägekette an dem oberen Viertel der Führungsschiene auf ein festes Objekt trifft oder eingeklemmt wird.

Die schneidende Kraft der Kette übt auf die Säge eine Rotationskraft in entgegengesetzter Richtung zu der Kettenbewegung aus. Das führt zu einer Aufwärtsbewegung der Führungsschiene.

Rückschlag vermeiden

Der beste Schutz besteht darin, Situationen, die zu Rückschlägen führen, zu vermeiden.

1. Behalten Sie die Position der oberen Führungsschiene stets im Auge.
2. Lassen Sie diese Stelle niemals in Kontakt mit einem Objekt kommen. Schneiden Sie nichts damit. Seien Sie besonders vorsichtig in der Nähe von Drahtzäunen und beim Schneiden kleiner, harter Äste, in die sich die Kette leicht einklemmen kann.
3. Schneiden Sie nur einen Ast auf einmal.

Der Rückzug (A) entsteht, wenn die Kette an der

Schienenunterseite plötzlich festsitzt, da sie eingeklemmt wird oder auf einen Fremdkörper im Holz trifft. Die Kette zieht dann die Säge vorwärts. Der Rückzug passiert oftmals, wenn die Kette beim Kontakt mit dem Holz nicht in voller Geschwindigkeit läuft.

A = Rückzug

Seien Sie sich der Kräfte und Situationen bewusst, die zum Einklemmen der Kette an der Schienenunterseite führen können.

1. Fangen Sie stets mit auf volle Geschwindigkeit laufender Kette an zu schneiden.

Der Rückstoß (B) entsteht, wenn die Kette auf der

Schienenoberseite plötzlich festsitzt, da sie eingeklemmt wird oder auf einen Fremdkörper im Holz trifft. Die Kette kann die Säge dann ruckartig gegen den Operator drücken. Rückstöße passieren oftmals, wenn die Schienenoberseite zum Schneiden benutzt wird.

B = Rückstoß

1. Seien Sie sich der Kräfte und Situationen bewusst, die zum Einklemmen der Kette an der Schienenoberseite führen können.
2. Schneiden Sie nicht mehr als einen Ast auf einmal.
3. Neigen Sie die Schiene nicht zur Seite, wenn Sie sie aus einem Schneidespalt ziehen, da die Kette sonst eingeklemmt werden könnte.

Während des Betriebs

Überprüfen Sie regelmäßig die Kettenspannung!

Eine neue Kette muss öfter nachgespannt werden als eine ältere.

Kalte Kette:

Die Spannung stimmt, wenn die Kette eng an der Schienenunterseite liegt und noch mit der Hand entlang der Schiene gezogen werden kann.

Spannen Sie bei Bedarf nach (siehe Abschnitt „Spannen der Sägekette“).

Kette auf Betriebstemperatur:

Die Kette dehnt sich aus und fängt an, durchzuhängen. Die dynamischen Glieder auf der Schienenunterseite dürften dabei nicht aus der Laufrille fallen, da die Kette sonst von der Schiene abfällt.

Spannen Sie die Kette nach (siehe Abschnitt „Spannen der Sägekette“).

Nach der Arbeit

Lockern Sie die Kette, wenn Sie sie während der Arbeit bei Betriebstemperatur nachgespannt haben.

Die Kette zieht sich beim Abkühlen zusammen. Wenn sie nicht gelockert, wird kann es zu Schäden an Getrieberad und lagern führen.

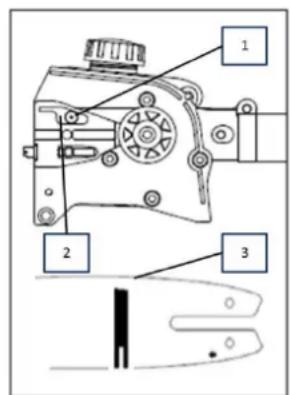

Pflege der Führungsschiene

- Drehen Sie die Schiene jedesmal um, wenn Sie die Kette geschärft oder ersetzt haben. Dadurch vermeiden Sie eine einseitige Abnutzung der Schiene, besonders an der Spitze und Unterseite. Säubern Sie regelmäßig

1 = die Öffnung für die Ölzufuhr
2 = den Ölkanal
3 = die Laufrille der Schiene

Überprüfung und Auswechseln des Kettenrads

- Entfernen Sie Kettenradabdeckung, die Kette und die Führungsschiene.

Ersetzen Sie das Kettenrad:

• spätestens nach der Lebensdauer von zwei Ketten oder vorher.
• wenn die Abnutzungsmale des Kettenrads tiefer sind als 0,5 mm. Die Lebensdauer der Kette würde sonst reduziert.

Sie verlängern die Lebensdauer Ihres Kettenrads, indem Sie zwei Ketten abwechselnd einsetzen.

Wartung und Schärfung der Sägekette

Die richtig geschärfte Kette

Eine richtig geschärfte Kette geht mühelos durch das Holz und benötigt dabei sehr wenig Druck. Arbeiten Sie nicht mit einer stumpfen oder beschädigten Sägekette. Es erhöht die körperliche Anstrengung, vergrößert die Erschütterungen und führt zu unbefriedigenden Ergebnissen sowie höherer Abnutzung:

• Reinigen Sie die Kette.
• Überprüfen Sie sie auf Brüche in den Gliedern und auf beschädigte Nieten.
• Ersetzen Sie beschädigte und abgenutzte Kettenteile mit passenden Ersatzteilen, die sie bei Bedarf in die Form und Größe der Originalteile zurecht feilen.

Beachten Sie die unten angegebenen Winkel und Maße. Wenn die Sägekette nicht richtig geschärft oder das Tiefenmaß zu klein ist, besteht ein höheres Risiko von Rückschlageffekten und daraus resultierenden Verletzungen!

Die Sägekette kann nicht auf der Führungsschiene festgesetzt werden. Es ist daher am Besten, die Kette von der Schiene zu nehmen und dann zu schärfen.

- Wählen Sie ein für die Kettenteilung geeignetes Schärfwerkzeug aus. Siehe

„Technische Daten“ für die zugelassenen Kettenteilungen.

Die Kettenteilung (z.B. 3/8") ist im Tiefenmaß jedes Messers markiert.

3/8

Benutzen Sie nur spezielle Feilen für Sägeketten!

Andere Feilen haben die falsche Form und den falschen Schliff. Wählen Sie den Durchmesser der Feile gemäß Ihrer Kettenteilung. Beachten Sie unbedingt auch die folgenden Winkeln beim Schärfen der Kettenmesser.

A

B

A = Feilwinkel

B = Winkel der Seitenplatte

Der Winkel muss außerdem für alle Messer beibehalten werden. Bei ungleichmäßigen Winkeln wird die Kette unregelmäßig laufen, sich schnell abnutzen und vorzeitig kaputtgehen.

Da diese Anforderungen nur mit ausreichender und regelmäßiger Übung erfüllt werden können:

- Benutzen Sie einen Feilenhalter Ein Feilenhalter muss beim Schärfen der Sägekette per Hand eingesetzt werden. Die richtigen Feilwinkel sind darauf markiert.

90°

- Halten Sie die Feile waagerecht (im richtigen Winkel zu der Führungsschiene) und feilen Sie gemäß der Winkelmarkierung auf dem Feilenhalter. Stützen Sie den Feilenhalter auf der obere Platte und dem Tiefenmaß ab.

• Feilen Sie das Messer stets von innen nach außen.
• Die Feile schärft nur in der Vorwärtsbewegung. Heben Sie sie bei der Rückwärtsbewegung ab.
• Berühren Sie die Befestigungsbänder und die dynamischen Glieder nicht mit der Feile.
• Drehen Sie die Feile regelmäßig weiter, um eine einseitige Abnutzung zu vermeiden.
• Nehmen Sie ein Stück hartes Holz, um Gräten von Schnittkanten zu entfernen.

Alle Messer müssen die gleiche Länge haben, da sie sonst auch unterschiedlich hoch sind. Dadurch läuft die Kette unregelmäßig und erhöht Gefahr, kaputtzugehen.

11. Verwendung der 1m Verlängerung beim MT152E

Die Montage der Verlängerung erfolgt analog zu den anderen Aufsätzen:

1). Die Antriebsachse an die Hauptwelle anlegen, so dass das Loch der Achse dem Sperrbolzen des Verbindungsstücks ausgerichtet ist.
2). Den Sperrbolzen betätigen, und die Antriebsachse in die Hauptwelle einführen. Den Sperrbolzen loslassen und sicherstellen, dass der Sperrbolzen in das Loch einrastet.
3). Die Flügelschraube im Uhrzeigersinn drehen, um die Verbindung zu sichern.

Verwendung der 1 Meter Verlängerung:

Die 1m Verlängerung kann bei allen Aufsätzen Zwischenmontiert werden und dient zur Vergrößerung Ihres Arbeitsradius.

12. Verwendung des schwenkbaren Astsägenaufsatz

beim MT252

WICHTIG: Montieren und Verstellen Sie den Aufsatz nur wenn das Gerät ausgeschaltet ist.

Die Montage des schwenkbaren Astsägenaufsatz erfolgt analog zu den anderen Aufsätzen:

1). Die Antriebsachse an die Hauptwelle anlegen, so dass das Loch der Achse dem Sperrbolzen des Verbindungsstücks ausgerichtet ist.

2). Den Sperrbolzen betätigen, und die Antriebsachse in die Hauptwelle einführen. Den Sperrbolzen loslassen und sicherstellen, dass der Sperrbolzen in das Loch einrastet.

3). Die Flügelschraube im Uhrzeigersinn drehen, um die Verbindung zu sichern.

Verwendung des schwenkbaren Astsägenaufsatzes:

Schritt 1: Ziehen Sie den schwarzen Griff zur Justierung nach unten.

Schritt 2: Verändern Sie den Neigungswinkel des Astsägenaufsatzes nach Belieben.

13. Starten/Stoppen der Maschine

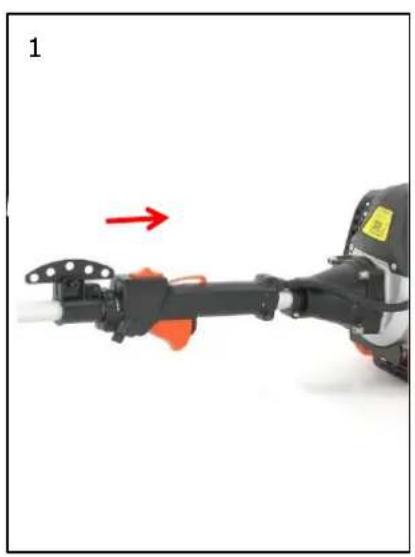

Kaltstart

1. Stellen Sie die Maschine auf eine feste und flache Oberfläche. Schieben Sie den Motor-Stoppschalter auf "I" in Richtung Motor.

1. Stellen Sie den Hebel für die Startklappe (Choke) nach oben auf „KALT START“
2. Drücken Sie die Vergaser-Pumpe ca. 8-10mal (bis Benzin in der Leitung fließt)
3. Ziehen Sie das Starterseil mit einem kurzen Hub heraus, bis Widerstand spürbar ist (ungefähr 100mm). Ein durchgängiger vor allem schneller Zug wird für einen starken Funken sorgen und den Motor sich melden lassen.

1. Wichtig: Soabld sich der Motor gemeldet hat stellen Sie den Hebel für die Startklappe (Choke) danach auf Position „WARM START“ und ziehen den Starter umgehend bis der Motor anspringt.

2. Lassen Sie den Motor im Leerlauf für etwa 10 Minuten warm laufen

ANMERKUNG: Wenn die Maschine nach wiederholten Versuchen nicht startet, beziehen Sie sich auf Fehlersuchkapitel.

ANMERKUNG: Ziehen Sie immer das Starterseil gerade heraus. Das schräge Ziehen des Starters lässt das Seil an der Öse reiben. Der Schrägzug, kann zum Ausfranzen oder Bruch des Starterseilzuges führen. Halten Sie immer den Starterhandgriff fest, wenn sich das Seil zurückzieht. Lassen Sie nie das Seil aus herausgezogener Position zurückschleudern. Dieses könnte die Startereinrichtung beschädigen.

Warmstart der Maschine

1. Stellen Sie die Maschine auf eine feste und flache Oberfläche.
2. Verschieben Sie den Motorstoppschalter nach unten
3. Schieben Sie den Choke auf die Position „WARM START“
4. Ziehen Sie das Starterseil mit einem kurzen Hub heraus, bis Widerstand spürbar ist (ungefähr 100mm). Ein durchgängiger vor allem schneller Zug wird für einen starken Funken sorgen und den Motor starten

Wenn Maschine nicht startet, gehen Sie bitte gemäß "Kaltstart der Maschine" wieder vor

Stoppen der Maschine

Entriegeln Sie den Gashebel. Lassen Sie Maschine zum Leerlauf zurückkehren. Betätigen Sie den Motorstoppschalter am Handgriff nach oben bis die Maschine stoppt. Falls diese nicht stoppen sollte im Notfall den Zündkerzenstecker ziehen. Niemals die Maschine im laufenden Zustand unbeobachtet zurücklassen.

14. Betanken Der Maschine

KRAFTSTOFF UND 2-TAKT ÖL

Benutzen Sie unverbleites Benzin mit 2-Takt-Motoröl im Verhältnis von 40:1. Während der ersten Arbeitsvorgänge kann ein Mischungsverhältnis von 25:1 gewählt werden, um alle Maschineteile zunächst optimal zu schmieren.

WARNUNG: Benutzen Sie nie reines Benzin in Ihrer Maschine. Dieses verursacht dauerhaften Motorschaden und schließt die Gewährleistung des Herstellers für dieses Produkt aus. Benutzen Sie nie eine Kraftstoffmischung, welches über 90 Tagen gelagert worden ist.

WARNUNG: Es muss ein erstklassiges Öl für 2-Takt luftgekühlte Maschine sein.

KRAFTSTOFFMISCHUNG

Mischen Sie Kraftstoff mit 2-Takt-Öl in einem dafür vorgesehenen Behälter. Beachten Sie

die Mischungstabelle der folgenden Seite für korrektes Verhältnis des Kraftstoffs zum Öl. Schütteln Sie den Behälter, um vollständige Mischung sicherzustellen.

Benzin	Zweitaktmotoröl(40:1)	Benzin	Zweitaktmotoröl(40:1)
1 Liter	0,025 Liter	5 Liter	0,125 Liter
2 Liter	0,050 Liter	10 Liter	0,250 Liter

WARNUNG: Mangel an Schmierung schließen die Haftung der Maschinenhersteller aus. Benzin und Öl dürfen maximal im Verhältnis 40:1 gemischt werden.

Empfohlener Kraftstoff

Es wird empfohlen, bleifreies Benzin mit einer Oktanzahl von 90 # oder höher zu verwenden, um so die Abscheidung von Kohlenstoff in der Brennkammer zu reduzieren. Verwenden Sie kein altes oder verschmutztes Benzin. Halten Sie den Kraftstofftank staubfrei und vermeiden Sie das Wasser in den Tank gelangt. Manchmal wird es bei Überlast zu Fehlzündungen kommen was normal ist.

Wenn die Fehlzündungen unter normaler Belastung zu hören ist, empfehlen wir das Benzin auszutauschen. Wenn danach die Fehlzündung noch immer vorhanden ist, kontaktieren Sie bitte eine autorisierte Werkstatt.

WARNUNG

Tankdeckel max. Füllstand

• Benzin ist hoch entzündlich und kann bei Funken zur Explosion führen.
• Betanken nur in gut belüfteten Räumen und den Motor vor Befüllung abkühlen lassen. Das Rauchen und offenes Feuer wie jegliche Funken müssen vermieden werden während des Betankens.
• Überfüllen Sie den Tank nicht (siehe Abbildung max. Füllstand).
• Überprüfen Sie nach dem Betanken, ob der Tankdeckel auch richtig verschlossen ist.
• Vermeiden Sie jegliches Verschütten von Benzin.
• Von Kindern die Maschine fernhalten.

15. Trimmtechniken

VORSICHT

WENN SIE NICHT MIT DEN TRIMM-Techniken vertraut sind, üben Sie mit der MASCHINE in "STOP" Position (ausgeschaltetem Zustand).

IMMER MIT HOHEN MOTORDREHZAHLEN TRIMMEN ODER SCHNEIDEN. Lassen Sie die Maschine nicht langsam am Anfang oder im Trimmbetrieb laufen.

IMMER ABSTAND IM ARBEITSBEREICH von Dosen, Flaschen, Felsen, usw. halten.

Aufwirbelnde Gegenstände können Benutzer oder Zuschauer ernste Verletzung verursachen und die Maschine beschädigen. Wenn ein Gegenstand versehentlich angestoßen wird, STELLEN Sie sofort die MASCHINE ab und überprüfen Sie die Maschine. Lassen Sie nie die Maschine mit beschädigten oder defekten Teilen laufen.

Benutzen Sie die Maschine NICHT für andere Zwecke als Trimmen von Gräsern.

Heben Sie nie den Nylonschneidkopf über Kniehöhe während des Betriebs an.

Lassen Sie die Maschine nicht an einer Steigung laufen, wenn es die Wahrscheinlichkeit des Gleitens oder des Verlierens der Standsicherheit gibt.

FREIGABE DES NYLONFADENS

Um frischen Faden freizugeben, lassen Sie die Maschine bei Vollgas laufen und tippen mit dem Nylonschneidkopf auf den Rasen auf. Faden gibt automatisch frei. Das Messer im Schutzschild schneidet überschüssigen

Faden ab.

VORSICHT: Entfernen Sie regelmäßig Grasablagerungen, um Überhitzung der Antriebsachse zu verhindern. Grasablagerungen treten auf, wenn Fasern des Unkrauts um die Welle unter dem Schutzschild verwickelt werden. Dies

verhindert, dass die Welle richtig abkühlt. Entfernen Sie Grasablagerungen mit einem Schraubenzieher oder ähnlichem Werkzeug nur im ausgeschalteten Zustand der Maschine.

Wenn die Maschine richtig mit einem Schutzschild und einem Nylonschneidkopf

ausgerüstet wurde, trimmt Ihre Maschine unansehnliche Unkräuter und hohes Gras mit großem Durchmesser in Bereichen entlang Zäunen, Wänden, Grundstücken und um Bäume.

ANMERKUNG: Achten Sie besonders darauf das Trimmen an Ziegelstein- oder Steinwände usw., zu schneller Fadenabnutzung führt.

GENAUERER TRIMMEN

Schwingen Sie den Nylonschneidkopf des Trimmers horizontal von einer Seite zu anderen. Kippen Sie den Nylonschneidkopf nicht während des Arbeitens. Für korrekte Schnitthöhe trimmen Sie vorab in einem Testgebiet. Halten Sie Nylonschneidkopf auf dem gleichen Niveau für gleichmäßige Tiefe des Schnittes.

Trimmen Sie um Baumstämme mit einer langsamen Annäherung; der Faden sollte nicht mit dem Baumstamm kollidieren. Gehen Sie um den Baum von links nach rechts. Nähern Sie sich Gras oder Unkräutern mit der Spitze des Fadens.

16. Nylonfaden ersetzen

1. Schalten Sie den Motor ab
2. Stellen Sie den Trimmer auf den Boden, so dass die Antriebsachse mit der Spule frei liegt und demontieren Sie den Nylonkopf
3. Öffnen Sie den Nylonkopf, indem Sie die Entriegelung betätigen
4. Schneiden Sie den neuen Faden auf 5m und wickeln ihn im Uhrzeigersinn fest um die Fadenaufnehmer

1. Entfernen Sie den überflüssigen Faden
2. Nachdem der Fadenaufnehmer umwickelt ist, befestigen Sie die Fadenenden wie in der Abbildung gezeigt

1. Führen Sie die Fadenenden durch die Löcher in des äußeren Spulenteils
2. Drücken Sie die innere mit der äußeren Spule zusammen und drehen Sie sie gegeneinander bis Sie einrasten

Regelmäßige Überprüfungen und Einstellungen müssen durchgeführt werden, um sicherzustellen, dass der Benzin-Motor seine Leistung behält. Die regelmäßige Wartung sorgt auch für eine langfristige Lebensdauer. Siehe folgende Tabelle für den regelmäßigen Wartungszyklus.

Wartungszyklus		Jede Nutzung	Jeden Monat oder 10h	Jede 3 Monate oder 25h	Jede 6 Monate oder 50h	Jede 12 Monate oder 100h	Alle 2 Jahre oder 300h
Bauteil
Schmieröl	Ölstand überprüfen	■
	Nachfüllen			20g alle 25h
	Austauschen		■		■
Luftfilter	Überprüfen	■
	Säubern			■a
Zündkerze	Überprüfen & einstellen					■
	Austauschen						■
Zündkerzen - Stecker (optional)	Säubern					■
Kühlrippen	Prüfung				■
Verbindungs- elemente wie Schrauben und Muttern	Überprüfen (festziehen falls notwendig)	■
Kupplung	Prüfung				■b
Leerlauf	Prüfen und einstellen					■b
Ventilspiel	Prüfen und einstellen					■b
Brennkammer	Säubern	300 h danach
Kraftstoff	Überprüfen					■
Benzintank	Überprüfen					■
Benzinleitung	Überprüfen	Alle Jahre (austauschen falls notwendig)

WARNUNG

a. Wartungsintervalle erhöhen falls in staubiger Umgebung gearbeitet wird.

b. Alle Wartungsarbeiten – mit Ausnahme der in der Betriebsanleitung aufgeführten Arbeiten sind von qualifiziertem Wartungspersonal auszuführen

Reinigung des Luftfilters

VORSICHT: Lassen Sie nie den Motor ohne den Luftfilter laufen.

Ein schmutziger Luftfilter drückt auf die Motorleistung, erhöht den Benzinverbrauch und erschwert den Start. Falls Sie ein Verlust von Motorleistung bemerken:

1 Entfernen Sie die Schraube auf der Filterabdeckung und nehmen Sie den Filter heraus
2 Reinigen Sie den Filter mit Seife und Wasser. Benutzen Sie niemals Benzin oder Benzoll!
3 Lassen Sie den Filter in der Luft trocknen.
4 Setzen Sie den Filter wieder ein und befestigen Sie die Filterabdeckung mit der Schraube

Um den normalen Betrieb des Motors zu gewährleisten, muss der Zündabstand von 0,6 - 0,7mm eingehalten werden und frei von Kohleablagerungen sein. Folgende Schritte immer bei ausgeschaltetem Motor vornehmen:

1. Ziehen Sie den Zündkerzenstecker vorsichtig ab. Nicht an dem Kabel sondern direkt an dem Stecker ziehen

2. Nutzen Sie den mitgelieferten Zündkerzenschlüssel um die Zündkerze herauszuschrauben

3. Überprüfen Sie die Zündkerze visuell auf Beschädigungen und den Elektrodenabbrand, Entfernen Sie die Kohleablagerungen

4. Überprüfen Sie den Spalt mit einer Fühlerlehre und biegen die Elektrode auf den richtigen Abstand von 0,6 bis 0,7mm

5. Überprüfen Sie die Unterlegscheibe der Zündkerze und drehen Sie die Zündkerze mit einem Drehmoment von 12-15 Nm an

6. Montieren Sie die Zündkappe wieder auf die Zündkerze

Die Zündkerze muss festgeschraubt sein sonst läuft der Motor heiss und wird beschädigt.

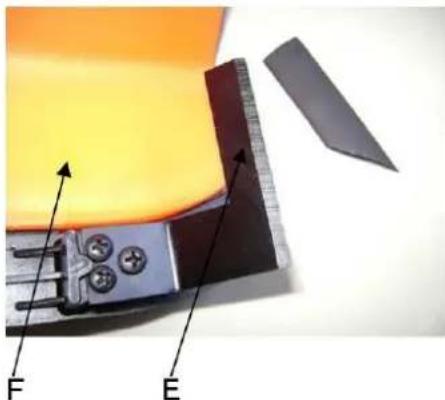

Schutzschildmesser schärfen

1. Entfernen Sie Schneidmesser (E) von Schutzschild (F).
2. Spannen Sie das Messer in einen Schraubstock ein. Schärfen Sie Messer mit einer flachen Feile. Bitte achten Sie darauf, dass Sie den Winkel der Schneide beibehalten. Das Schleifmesser während des Schärfvorgangs nur in eine Richtung bewegen.

Sofern Einstellungen des Vergasers vorgenommen werden müssen, so ist dies durch eine Fachwerkstatt vornehmen zu lassen.

18. Einlagerung der Maschine

WARNUNG: Wenn Sie diese Schritte nicht befolgen, kann Belag im Vergaser entstehen. Dadurch wird ein späteres Starten schwierig und dauerhafte Schäden verursacht

1. Führen Sie alle allgemeinen Wartungen durch, die im Wartungsabschnitt Ihres Benutzerhandbuches empfohlen werden.

2. Säubern Sie das Äußere der Maschine, Antriebsachse, Schutzschild und Nylonschneidkopf.

3. Lassen Sie Kraftstoff aus dem Kraftstofftank ab.

4. Nachdem Kraftstoff abgelassen ist, starten Sie die Maschine.

5. Lassen Sie die Maschine im Leerlauf laufen, bis Maschine alleine stoppt. Dieses reinigt den Vergaser vom Kraftstoff.

6. Lassen Sie Maschine abkühlen (etwa 5 Minuten).

7. Verwenden Sie einen Zündkerzenschlüssel, entfernen Sie die Zündkerze.

8. Gießen Sie 1 Teelöffel sauberes 2-Taktöl in die Brennkammer. Ziehen Sie das

Starterseil

langsam mehrmals, um interne Bestandteile zu beschichten. Ersetzen Sie die Zündkerze. 9. Lagern Sie die Maschine in einem kühlen, trockenen Platz weg von irgendeiner Zündquelle wie ein Ölbrenner, Warmwasseraufbereiter, usw.

TRANSPORTSCHUTZ

Stellen Sie sicher, dass die Maschine während des Transportes, um Kraftstoffverlust, Beschädigung oder Verletzung zu vermeiden gut gesichert ist. Montieren Sie einen Transportschutz für Metallblätter während des Transportes und der Lagerung

19. Fehlerbehebung

1. Schwierigkeiten bei Inbetriebnahme

Situation		Ursache	Lösung
Kein Zündfunke	Zündkerze	Kohleablagerung zwischen den Dioden der Zündkerze	Säubern Sie die Zündkerze.Einstellung des Spaltes 0.6~0.7mm, Ersetzen Sie die Zündkerze
	andere	Zündspule defekt Schwungrad-Magnet zu schwach	Ersetzen der Zündspule bzw.Schwungrad
Schwacher Zündfunke	Kompression	zuviel Benzin im Brennraum, schlechter Kraftstoff oder Wasser im Tank	Zündkerze ausbauen und trocknen lassen, Kraftstoff tauschen.
	Vergaser pumpt kein Öl mehr.	Ölleitung blockiert	Säubern des Vergasers und reinigen der Leitungen
	normale Ölzufuhr jedoch schwache Kompression	Kolbenringe verschlissen,Zündkerze nicht festgeschraubt,Zylinderkopf nicht dicht falsches Ventilspiel oder Zündzeitpunkt.	austauschen festschrauben austauschen oder einstellen
	normale Ölzufuhr und guter Zündfunke	Schlechter Kontakt zwischen Zündkappe und Zündkerze	austauschen oder überprüfen

1. Schwierigkeiten während des Betriebs

Situation	Ursache	Lösung
Motor kommt nicht auf Drehzahl	Choke ist in „KALT START“ Stellung, Abgasanlage verstopft keine Luftzufuhr, Bewegliche Elemente verschlissen, Zündfunke schwach zu großes Ventilspiel, Zylinderkopf verrußt	Choke öffnen, Abgasanlage tauschen Zündspule überprüfen bzw. austauschen, Schwungrad, Zündkerze einstellen
Betriebsstoffe laufen aus	Leitungen zum Vergaser verstopft Zündkerzen-Abstand falsch	Ersetzen Sie die Leitungen und ggf. den Vergaser; Spaltmaß einstellen
Motor-Geräusche	Falsche Choke Stellung, Nockenwelle beschädigt	Nockenwelle überprüfen/austauschen
Vergaser undicht	Ausfall des Rückschlagventil am Tankdeckel	Ersetzen Sie den Tankdeckel
	Vergaserdichtung verschlissen	Vergaser oder Dichtung ersetzen

Wenn keine Fehlerbehebung das Problem löst, wenden Sie sich an Ihren Fachhändler oder direkt an den Hersteller. Verwenden Sie ausschließlich vom Hersteller freigegeben Originalteile, da ansonsten ein Gefährdungsrisiko entsteht.

20. INFO: optionales Zubehör (verstellbarer Hochentaster)

1. Knauf 2. Stift 3. Löcher

Montage: Ziehen Sie den Knauf zurück und positionieren den gewünschten Winkel am Aufsatz und lassen Sie den Knauf wieder los, so dass der Stift in eines der Löcher einrasten kann.

21. Kundendienst

Lassen Sie Ihr erworbenes Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Sollten Ihnen keine Adressen von autorisierten Servicestellen zur Verfügung stehen, wenden Sie sich bitte an die Vertriebsstelle, bei der Sie das Gerät erworben haben. Wenden Sie sich jederzeit bezüglich Wartungsarbeiten und Beschaffung Ersatzteilen direkt an den Hersteller FUXTEC GmbH unter www.fuxtec.de

22. Gewährleistung

Die Gewährleistungszeit beträgt 24 Monate ab Kaufdatum. Bewahren Sie Ihren Kaufbeleg gut auf. Ausgenommen von der Gewährleistung sind Verschleißteile und Schäden die auf nicht bestimmungsgemäße Verwendung, Gewaltanwendungen, technische Änderungen, Verwendung von falschen Zubehörteilen bzw. Nichtoriginalersatzteilen und Reparaturversuchen durch nicht qualifiziertes Personal. Gewährleistungsreparaturen dürfen nur vom autorisierten Fachhandel ausgeführt werden.

23. Entsorgungshinweis

Bitte kontaktieren Sie Ihre lokale Kommune für die Entsorgung des Gerätes. Dazu bitte im Vorfeld sämtliche Betriebsstoffe wie Benzin und Öl entsorgen.

24. EG-Konformitätserklärung

Hiermit erklären wir,

FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, GERMANY

dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung, den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht.

Bezeichnung der Maschine:

Multifunktionsschneider

Maschinentyp:

FX-MT152/-MT152E/-MT252E

Handelsmarke:

FUXTEC

Leistungsaufnahme/ Hubraum

52cm ^3

Gemessener Schallleistungspegel

L_WA = 107.7dB

Garantierter Schallleistungspegel

L_WA=111dB

Konformitätsverfahren

2000/14/EG nach Anhang IV

Einschlägige EG-Richtfaden:

EG-Maschinenrichtfaden 2006/42/EG

EG-Richtfaden über elektromagnetische Verträglichkeit (EMV)

2014/30/EU

EG-Richtfaden Geräuschemission (2000/14/EG & 2005/88/EG)

angewandte harmonisierte

EN ISO 11806-1

Normen:

EN ISO 11680-1

EN ISO 10517 ; EN ISO 14982

Herstellerunterschrift/Datum:

C. Brille

Leonhard Zirkler, 02.12.2022

Name und Anschrift der Person, die berechtigt ist, die

Leonhard Zirkler

FUXTEC GMBH - KAPPSTRAße 69, 71083 HERRENBERG,

technischen Unterlagen, die in der Gemeinschaft ansässig ist zusammenzustellen

GERMANY

ORIGINAL USER MANUAL

1. Knauf 2. Stift 3. Löcher
